TOYOTA C-HR 2023 Instructieboekje (in Dutch)

Onderdelen SRS-airbagsysteem
1Sensoren frontale aanrijding
2Aan/uit-schakelaar airbag (indien
aanwezig)
3Voorpassagiersairbag
4Controlelampje PASSENGER AIRBAG
(indien aanwezig)
5Sensoren aanrijding opzij (voor)
6Sensoren aanrijding opzij
(voorportier)
7Gordelspanners en
spankrachtbegrenzers (voor)
8Side airbags
9Curtain airbags
10Positiesensor bestuurdersstoel
(indien aanwezig)
11Bestuurdersairbag
12Knie-airbag (indien aanwezig)
13Waarschuwingslampje SRS
14Airbag-ECU
15Gordelspanners en
spankrachtbegrenzers (buitenste
zitplaatsen achter) (indien aanwezig)
De belangrijkste onderdelen van het
SRS-airbagsysteem zijn hierboven
afgebeeld. Het SRS-airbagsysteem wordt
aangestuurd door de airbag-ECU. Bij het
activeren van de airbags zorgt een
chemische reactie in de
ontstekingsmechanismen ervoor dat de
airbags snel gevuld worden met
niet-giftig gas om de beweging van de
inzittenden te helpen beperken.WAARSCHUWING!
Voorzorgsmaatregelen airbags
Neem met betrekking tot de airbags de
volgende voorzorgsmaatregelen in
acht. Het niet in acht nemen van de
voorzorgsmaatregelen kan dodelijk of
ernstig letsel tot gevolg hebben.
1 .1 Voor een veilig gebruik
29
1
Veiligheid en beveiliging

WAARSCHUWING!(Vervolg)
• Alle inzittenden dienen hun
veiligheidsgordel op de juiste manier
te dragen. De airbags zijn
aanvullende middelen die samen
met de veiligheidsgordels gebruikt
moeten worden.
• De bestuurdersairbag wordt met een
aanzienlijke kracht geactiveerd,
waardoor dodelijk of ernstig letsel
kan ontstaan, vooral wanneer de
bestuurder zich erg dicht bij de
airbag bevindt.
Het gevaarlijkst bij de activering van
de airbag zijn de eerste 50 - 75 mm;
door een afstand van minimaal
250 mm tot het stuurwiel aan te
houden, hanteert u een veilige
marge. Dit is de afstand gemeten
vanaf het midden van het stuurwiel
tot aan uw borstbeen. Als u nu
minder dan 250 mm van de airbag
zit, kunt u uw zitpositie op
verschillende manieren wijzigen:
– Plaats uw stoel zo ver mogelijk naar
achteren terwijl de pedalen nog
goed kunnen worden bediend.
– Zet de rugleuning iets achterover.
Hoewel auto's verschillen,
verkrijgen veel bestuurders, zelfs
met de bestuurdersstoel helemaal
naar voren, de afstand van 250 mm
door simpelweg de rugleuning iets
achterover te zetten. Als u door het
achterover zetten van uw stoel de
weg niet goed meer kunt zien, kunt
u een stevig, niet-glad kussen
gebruiken om hoger te zitten, of uw
stoel hoger zetten wanneer uw auto
deze mogelijkheid biedt.
– Als het stuurwiel verstelbaar is,
kantel het dan naar beneden.
Hierdoor wijst de airbag naar uw
borst in plaats van naar uw hoofd en
nek.
WAARSCHUWING!(Vervolg)
De stoel dient te worden afgesteld zoals
hierboven aanbevolen, terwijl de
pedalen en het stuurwiel nog steeds
goed bediend kunnen worden en u het
instrumentenpaneel nog goed kunt zien.
WAARSCHUWING!
Voorzorgsmaatregelen airbags
• De voorpassagiersairbag wordt ook
met een aanzienlijke kracht
geactiveerd wat dodelijk of ernstig
letsel tot gevolg kan hebben, vooral
wanneer de voorpassagier zich erg
dicht bij de airbag bevindt. De
voorpassagiersstoel dient zo ver
mogelijk van de airbag af te staan,
met de rugleuning rechtop.
• Kinderen die niet goed op de stoel
zitten en/of niet goed vastzitten,
kunnen dodelijk of ernstig letsel
oplopen door een geactiveerde
airbag. Gebruik de veiligheidsgordels
nooit voor baby's of kleine kinderen,
maar zet hen goed vast in een baby-
of kinderzitje. Toyota beveelt ten
zeerste aan dat alle kinderen op de
achterstoelen plaatsnemen en op de
juiste wijze vastzitten. Achterin
zitten kinderen veiliger dan op de
voorpassagiersstoel. (→Blz. 38)
• Ga niet op het puntje van de stoel
zitten en leun niet op het dashboard.
1 .1 Voor een veilig gebruik
30

WAARSCHUWING!(Vervolg)
• Laat een kind niet op de
voorpassagiersstoel staan of bij een
voorpassagier op schoot zitten.
• Sta niet toe dat voorpassagiers
voorwerpen op hun knieën
vasthouden.
• Leun niet tegen het portier, de
dakzijrail en de voor-, midden- en
achterstijl.
WAARSCHUWING!
Voorzorgsmaatregelen airbags
• Laat niemand knielen op de
passagiersstoel in de richting van
het portier of hoofd en handen
buiten de auto steken.
WAARSCHUWING!(Vervolg)
• Auto's zonder knie-airbag
bestuurder: Bevestig niets aan en
laat niets rusten tegen
componenten als het dashboard of
het stuurwielkussen. Alles wat op
deze componenten bevestigd is of er
tegenaan rust, kan als een projectiel
worden gelanceerd als de
bestuurdersairbag en de
voorpassagiersairbag geactiveerd
worden.
Auto's met knie-airbag voor de
bestuurder: Bevestig niets aan en
laat niets rusten tegen
componenten als het dashboard, het
stuurwielkussen of het onderste
deel van het dashboard. Dergelijke
items kunnen als een projectiel
worden gelanceerd als de airbag
voor de bestuurder, de airbag voor
de voorpassagier en de knie-airbag
voor de bestuurder geactiveerd
worden.
1 .1 Voor een veilig gebruik
31
1
Veiligheid en beveiliging

WAARSCHUWING!(Vervolg)
• Bevestig geen voorwerpen aan
onderdelen van de auto, zoals het
portier, de voorruit, de portierruit, de
voor- of achterstijl, de dakzijrail en
de handgreep. (Behalve het label
voor de snelheidsbeperking:
→Blz. 459)
WAARSCHUWING!
Voorzorgsmaatregelen airbags
• Auto's met knie-airbag bestuurder:
Zorg ervoor dat de knie-airbag voor
de bestuurder nergens door wordt
afgedekt.
• Gebruik geen accessoires op de
stoelen die het gedeelte van de stoel
waarin de side airbags aanwezig zijn
afdekken omdat dat een negatieve
invloed kan hebben op een juiste
werking van de side airbags.
Dergelijke accessoires kunnen tot
resultaat hebben dat de side airbags
niet op de juiste wijze geactiveerd
worden, helemaal niet geactiveerd
worden of per ongeluk geactiveerd
worden, waardoor dodelijk of ernstig
letsel kan ontstaan.
• Oefen geen overmatige kracht uit op
delen waarin onderdelen van het
airbagsysteem aanwezig zijn of op
de voorportieren. Als dat wel
gebeurt, kunnen er storingen aan de
airbags ontstaan.
• Raak onderdelen van het
airbagsysteem niet aan direct nadat
de airbags geactiveerd zijn, omdat
deze heet kunnen zijn.
• Als u na het activeren van de
SRS-airbags moeilijkheden met de
ademhaling ondervindt, open dan
een portier of zijruit om frisse lucht
binnen te laten of verlaat de auto als
u dat op een veilige manier kunt
doen. Als er poederdeeltjes op uw
huid zijn terechtgekomen, was deze
er dan zo snel mogelijk af om
huidirritatie te voorkomen.
WAARSCHUWING!(Vervolg)
• Als de delen van de auto waarin
airbags ondergebracht zijn, zoals het
stuurwielkussen en de bekleding van
de voor- en achterstijlen,
beschadigd of gescheurd zijn, laat
deze dan vervangen door een
erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige.
WAARSCHUWING!
Wijzigingen aan en afvoeren van
onderdelen van het airbagsysteem
Voer uw auto niet af en voer geen van
onderstaande veranderingen uit
zonder eerst een erkende
Toyota-dealer of hersteller/reparateur
of een andere naar behoren
gekwalificeerde en uitgeruste
deskundige te raadplegen. De airbags
kunnen defect raken of per ongeluk
worden geactiveerd, wat dodelijk of
ernstig letsel tot gevolg kan hebben.
• Plaatsen, verwijderen, demonteren
en repareren van de airbags
• Reparatie, aanpassing, verwijdering
of vervanging van stuurwiel,
instrumentenpaneel, dashboard,
stoelen of stoelbekleding, voor en
middenstijlen, dakzijrails,
voorportierpanelen,
voorportierbekleding of luidsprekers
in de voorportieren
• Aanpassing van het
voorportierpaneel (bijvoorbeeld een
gat erin maken)
• Reparaties of wijzigingen aan het
voorspatbord, de voorbumper of de
zijkant van het
passagierscompartiment
• Plaatsen van een bullbar,
sneeuwploeg of lier
• Wijzigingen aan de wielophanging
van de auto
1 .1 Voor een veilig gebruik
32

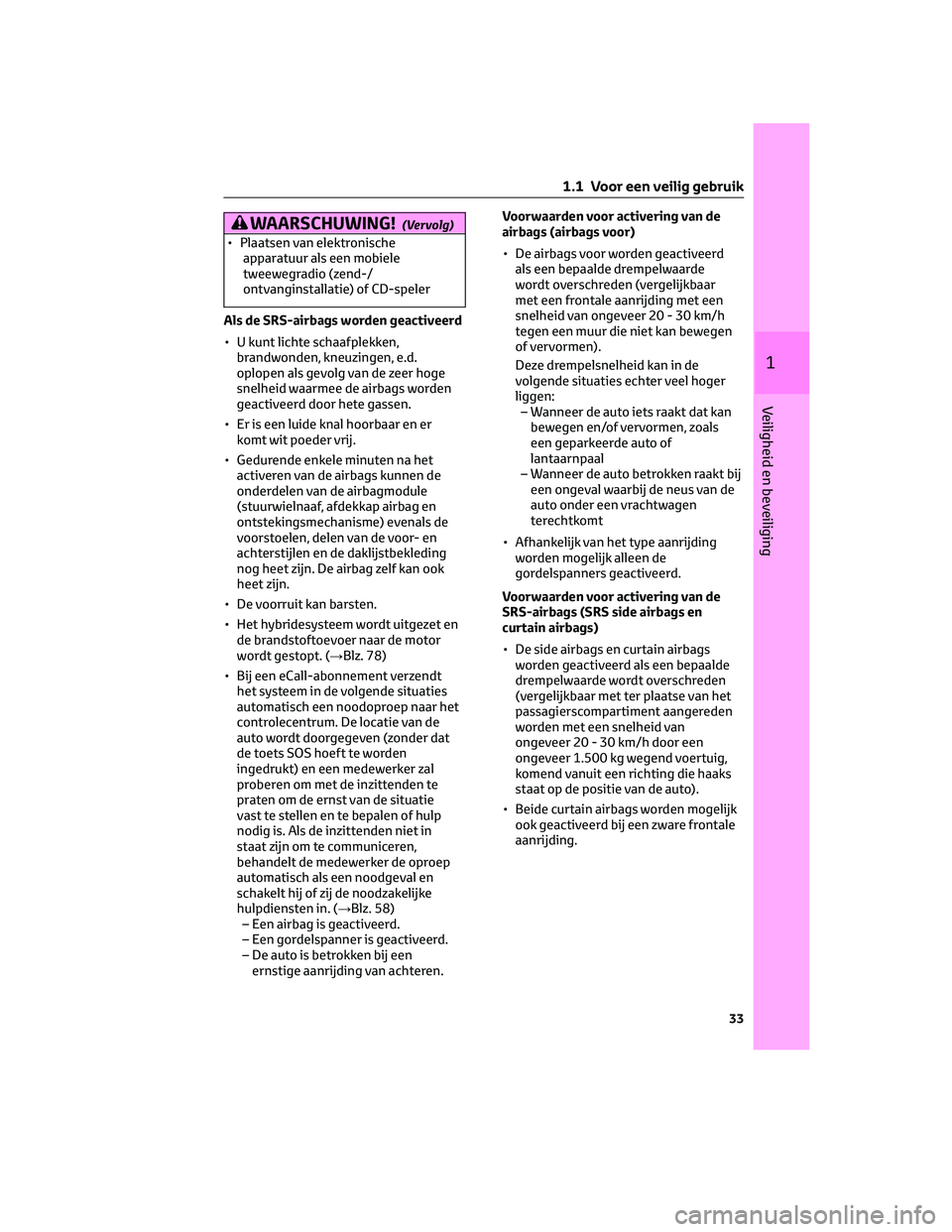

WAARSCHUWING!(Vervolg)
• Plaatsen van elektronische
apparatuur als een mobiele
tweewegradio (zend-/
ontvanginstallatie) of CD-speler
Als de SRS-airbags worden geactiveerd
• U kunt lichte schaafplekken,
brandwonden, kneuzingen, e.d.
oplopen als gevolg van de zeer hoge
snelheid waarmee de airbags worden
geactiveerd door hete gassen.
• Er is een luide knal hoorbaar en er
komt wit poeder vrij.
• Gedurende enkele minuten na het
activeren van de airbags kunnen de
onderdelen van de airbagmodule
(stuurwielnaaf, afdekkap airbag en
ontstekingsmechanisme) evenals de
voorstoelen, delen van de voor- en
achterstijlen en de daklijstbekleding
nog heet zijn. De airbag zelf kan ook
heet zijn.
• De voorruit kan barsten.
• Het hybridesysteem wordt uitgezet en
de brandstoftoevoer naar de motor
wordt gestopt. (→Blz. 78)
• Bij een eCall-abonnement verzendt
het systeem in de volgende situaties
automatisch een noodoproep naar het
controlecentrum. De locatie van de
auto wordt doorgegeven (zonder dat
de toets SOS hoeft te worden
ingedrukt) en een medewerker zal
proberen om met de inzittenden te
praten om de ernst van de situatie
vast te stellen en te bepalen of hulp
nodig is. Als de inzittenden niet in
staat zijn om te communiceren,
behandelt de medewerker de oproep
automatisch als een noodgeval en
schakelt hij of zij de noodzakelijke
hulpdiensten in. (→Blz. 58)
– Een airbag is geactiveerd.
– Een gordelspanner is geactiveerd.
– De auto is betrokken bij een
ernstige aanrijding van achteren.Voorwaarden voor activering van de
airbags (airbags voor)
• De airbags voor worden geactiveerd
als een bepaalde drempelwaarde
wordt overschreden (vergelijkbaar
met een frontale aanrijding met een
snelheid van ongeveer 20 - 30 km/h
tegen een muur die niet kan bewegen
of vervormen).
Deze drempelsnelheid kan in de
volgende situaties echter veel hoger
liggen:
– Wanneer de auto iets raakt dat kan
bewegen en/of vervormen, zoals
een geparkeerde auto of
lantaarnpaal
– Wanneer de auto betrokken raakt bij
een ongeval waarbij de neus van de
auto onder een vrachtwagen
terechtkomt
• Afhankelijk van het type aanrijding
worden mogelijk alleen de
gordelspanners geactiveerd.
Voorwaarden voor activering van de
SRS-airbags (SRS side airbags en
curtain airbags)
• De side airbags en curtain airbags
worden geactiveerd als een bepaalde
drempelwaarde wordt overschreden
(vergelijkbaar met ter plaatse van het
passagierscompartiment aangereden
worden met een snelheid van
ongeveer 20 - 30 km/h door een
ongeveer 1.500 kg wegend voertuig,
komend vanuit een richting die haaks
staat op de positie van de auto).
• Beide curtain airbags worden mogelijk
ook geactiveerd bij een zware frontale
aanrijding.
1 .1 Voor een veilig gebruik
33
1
Veiligheid en beveiliging

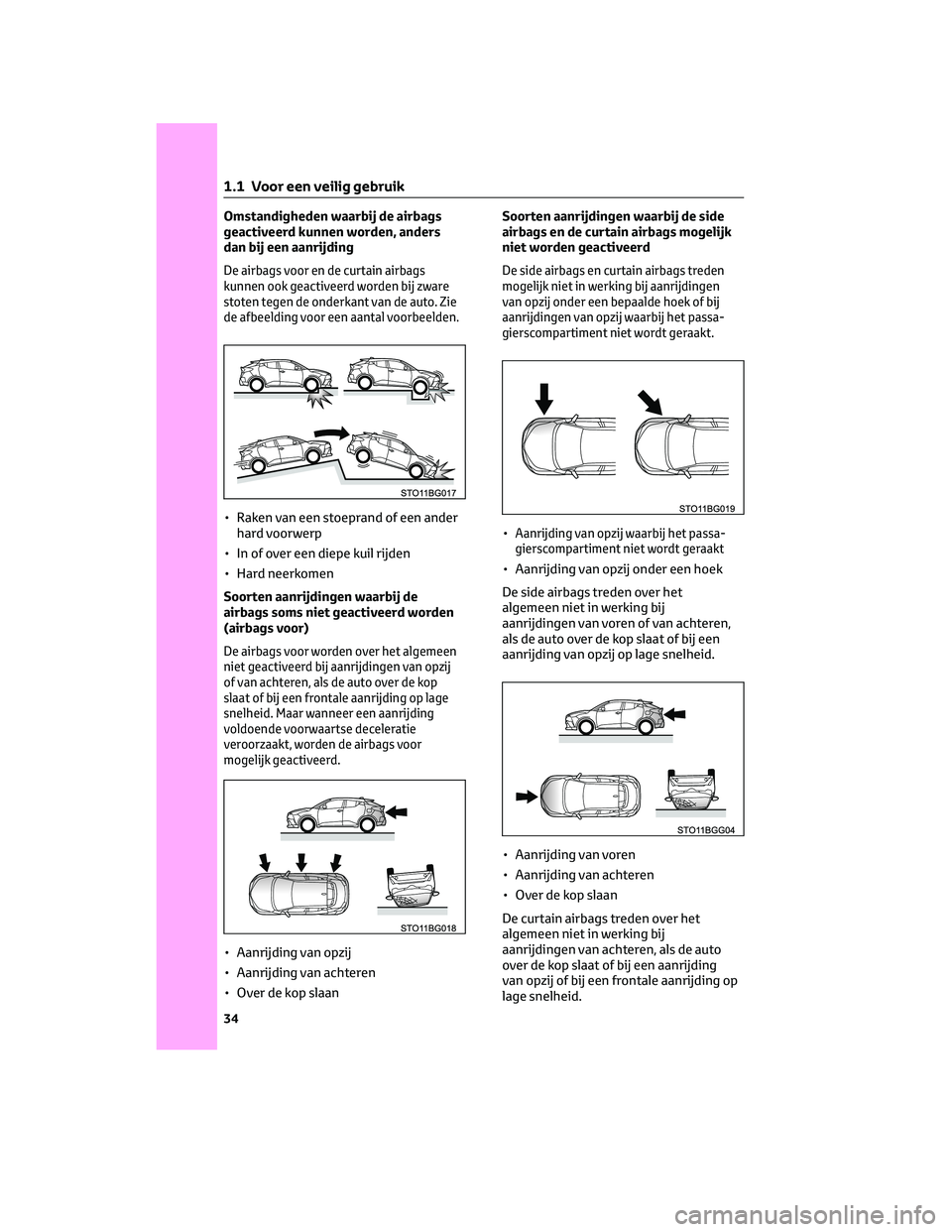

Omstandigheden waarbij de airbags
geactiveerd kunnen worden, anders
dan bij een aanrijding
De airbags voor en de curtain airbags
kunnen ook geactiveerd worden bij zware
stoten tegen de onderkant van de auto. Zie
de afbeelding voor een aantal voorbeelden.
• Raken van een stoeprand of een ander
hard voorwerp
• In of over een diepe kuil rijden
• Hard neerkomen
Soorten aanrijdingen waarbij de
airbags soms niet geactiveerd worden
(airbags voor)
De airbags voor worden over het algemeen
niet geactiveerd bij aanrijdingen van opzij
of van achteren, als de auto over de kop
slaat of bij een frontale aanrijding op lage
snelheid. Maar wanneer een aanrijding
voldoende voorwaartse deceleratie
veroorzaakt, worden de airbags voor
mogelijk geactiveerd.
• Aanrijding van opzij
• Aanrijding van achteren
• Over de kop slaanSoorten aanrijdingen waarbij de side
airbags en de curtain airbags mogelijk
niet worden geactiveerd
De side airbags en curtain airbags treden
mogelijk niet in werking bij aanrijdingen
van opzij onder een bepaalde hoek of bij
aanrijdingen van opzij waarbij het passa-
gierscompartiment niet wordt geraakt.
•Aanrijding van opzij waarbij het passa-
gierscompartiment niet wordt geraakt
• Aanrijding van opzij onder een hoek
De side airbags treden over het
algemeen niet in werking bij
aanrijdingen van voren of van achteren,
als de auto over de kop slaat of bij een
aanrijding van opzij op lage snelheid.
• Aanrijding van voren
• Aanrijding van achteren
• Over de kop slaan
De curtain airbags treden over het
algemeen niet in werking bij
aanrijdingen van achteren, als de auto
over de kop slaat of bij een aanrijding
van opzij of bij een frontale aanrijding op
lage snelheid.
1 .1 Voor een veilig gebruik
34

• Aanrijding van achteren
• Over de kop slaan
Wanneer moet u contact opnemen met
een erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige
In de volgende gevallen zal controle en/of
reparatie van de auto nodig zijn. Neem zo
snel mogelijk contact op met een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde
en uitgeruste deskundige.
• Nadat een of meer airbags zijn
geactiveerd.
• De voorzijde van de auto is
beschadigd of vervormd of de auto
was betrokken bij een ongeval dat niet
van zodanige aard was dat de airbags
vóór werden geactiveerd.
• Bij beschadiging of vervorming van
een gedeelte van een portier of het
omliggende gebied, wanneer er een
gat in is gemaakt of bij een ongeval
dat niet van zodanige aard was dat deside airbags en curtain airbags werden
geactiveerd.
•
Auto's zonder knie-airbag voor de
bestuurder: Bij krassen, scheuren of
andere beschadigingen aan het
stuurwielkussen of het dashboard bij de
voorpassagiersairbag.
Auto's met knie-airbag bestuurder: Bij
krassen, scheuren of andere beschadi-
gingen aan het stuurwielkussen of het
dashboard bij de voorpassagiersairbag
of het onderste gedeelte van het
instrumentenpaneel.
•Bij krassen, scheuren of andere bescha-
digingen aan de zijkant van de leuning
van een voorstoel met een side airbag.
1 .1 Voor een veilig gebruik
35
1
Veiligheid en beveiliging

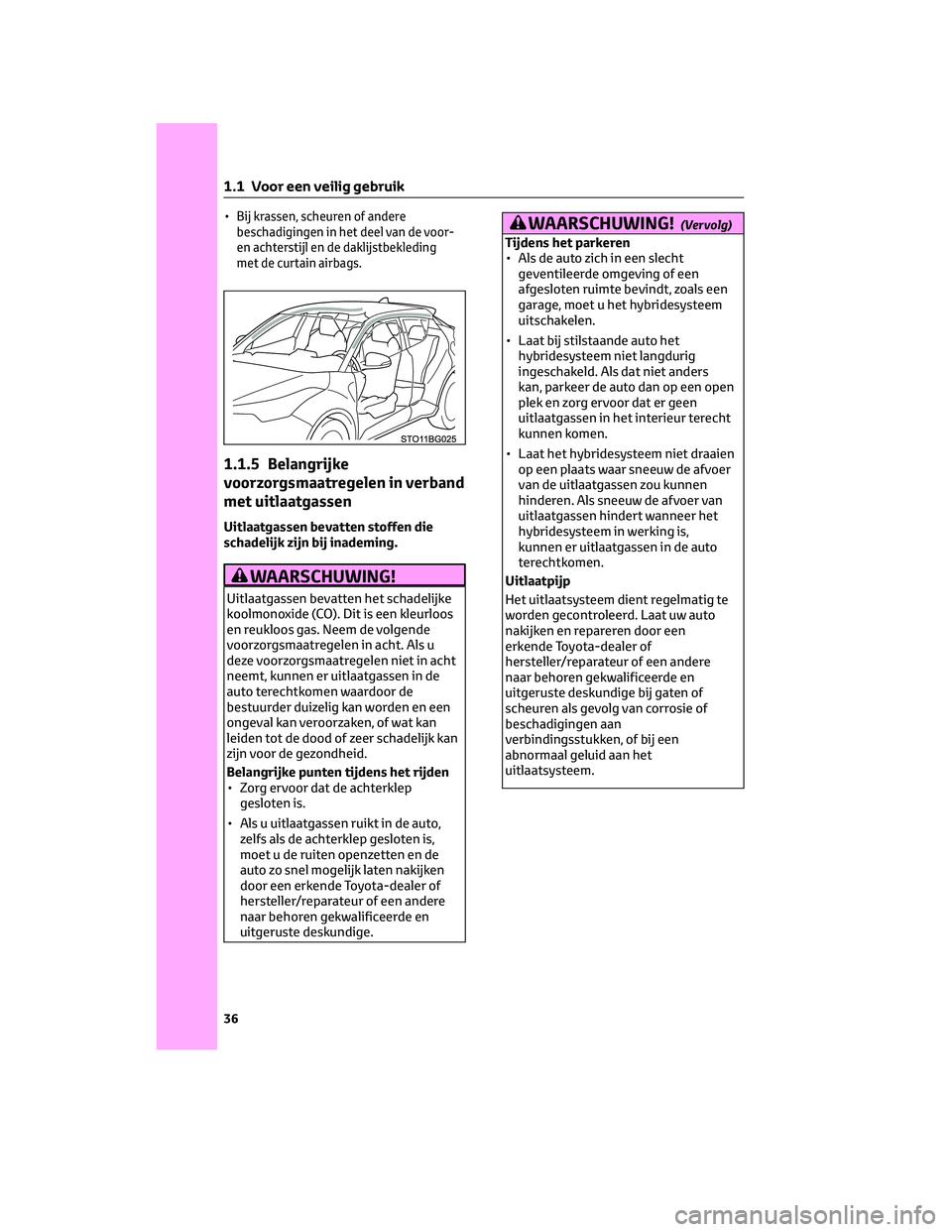

•Bij krassen, scheuren of andere
beschadigingen in het deel van de voor-
en achterstijl en de daklijstbekleding
met de curtain airbags.
1.1.5 Belangrijke
voorzorgsmaatregelen in verband
met uitlaatgassen
Uitlaatgassen bevatten stoffen die
schadelijk zijn bij inademing.
WAARSCHUWING!
Uitlaatgassen bevatten het schadelijke
koolmonoxide (CO). Dit is een kleurloos
en reukloos gas. Neem de volgende
voorzorgsmaatregelen in acht. Als u
deze voorzorgsmaatregelen niet in acht
neemt, kunnen er uitlaatgassen in de
auto terechtkomen waardoor de
bestuurder duizelig kan worden en een
ongeval kan veroorzaken, of wat kan
leiden tot de dood of zeer schadelijk kan
zijn voor de gezondheid.
Belangrijke punten tijdens het rijden
• Zorg ervoor dat de achterklep
gesloten is.
• Als u uitlaatgassen ruikt in de auto,
zelfs als de achterklep gesloten is,
moet u de ruiten openzetten en de
auto zo snel mogelijk laten nakijken
door een erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige.
WAARSCHUWING!(Vervolg)
Tijdens het parkeren
• Als de auto zich in een slecht
geventileerde omgeving of een
afgesloten ruimte bevindt, zoals een
garage, moet u het hybridesysteem
uitschakelen.
• Laat bij stilstaande auto het
hybridesysteem niet langdurig
ingeschakeld. Als dat niet anders
kan, parkeer de auto dan op een open
plek en zorg ervoor dat er geen
uitlaatgassen in het interieur terecht
kunnen komen.
• Laat het hybridesysteem niet draaien
op een plaats waar sneeuw de afvoer
van de uitlaatgassen zou kunnen
hinderen. Als sneeuw de afvoer van
uitlaatgassen hindert wanneer het
hybridesysteem in werking is,
kunnen er uitlaatgassen in de auto
terechtkomen.
Uitlaatpijp
Het uitlaatsysteem dient regelmatig te
worden gecontroleerd. Laat uw auto
nakijken en repareren door een
erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige bij gaten of
scheuren als gevolg van corrosie of
beschadigingen aan
verbindingsstukken, of bij een
abnormaal geluid aan het
uitlaatsysteem.
1 .1 Voor een veilig gebruik
36

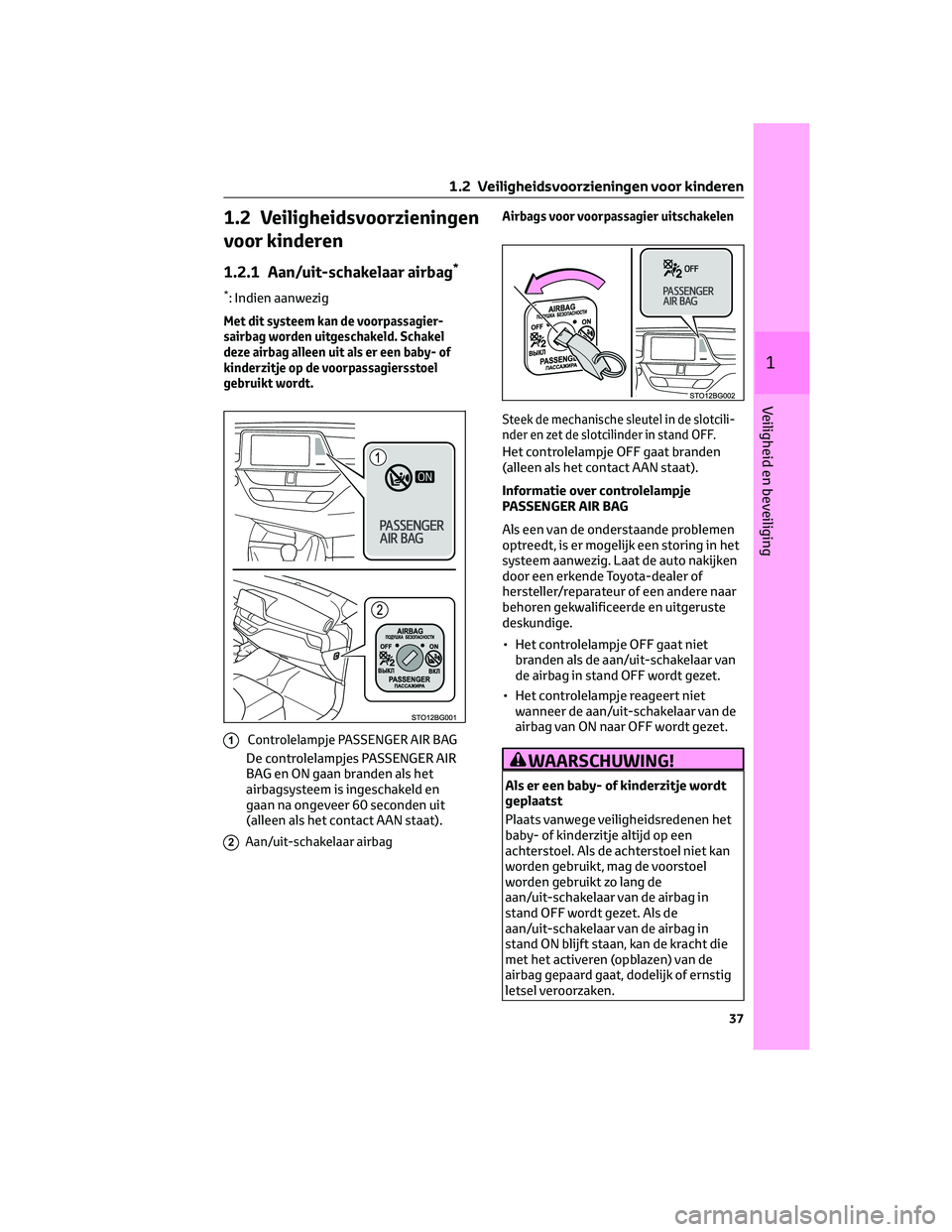

1.2 Veiligheidsvoorzieningen
voor kinderen
1.2.1 Aan/uit-schakelaar airbag*
*: Indien aanwezig
Met dit systeem kan de voorpassagier-
sairbag worden uitgeschakeld. Schakel
deze airbag alleen uit als er een baby- of
kinderzitje op de voorpassagiersstoel
gebruikt wordt.
1Controlelampje PASSENGER AIR BAG
De controlelampjes PASSENGER AIR
BAG en ON gaan branden als het
airbagsysteem is ingeschakeld en
gaan na ongeveer 60 seconden uit
(alleen als het contact AAN staat).
2Aan/uit-schakelaar airbag
Airbags voor voorpassagier uitschakelen
Steek de mechanische sleutel in de slotcili-
nder en zet de slotcilinder in stand OFF.
Het controlelampje OFF gaat branden
(alleen als het contact AAN staat).
Informatie over controlelampje
PASSENGER AIR BAG
Als een van de onderstaande problemen
optreedt, is er mogelijk een storing in het
systeem aanwezig. Laat de auto nakijken
door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
• Het controlelampje OFF gaat nietbranden als de aan/uit-schakelaar van
de airbag in stand OFF wordt gezet.
• Het controlelampje reageert niet wanneer de aan/uit-schakelaar van de
airbag van ON naar OFF wordt gezet.
WAARSCHUWING!
Als er een baby- of kinderzitje wordt
geplaatst
Plaats vanwege veiligheidsredenen het
baby- of kinderzitje altijd op een
achterstoel. Als de achterstoel niet kan
worden gebruikt, mag de voorstoel
worden gebruikt zo lang de
aan/uit-schakelaar van de airbag in
stand OFF wordt gezet. Als de
aan/uit-schakelaar van de airbag in
stand ON blijft staan, kan de kracht die
met het activeren (opblazen) van de
airbag gepaard gaat, dodelijk of ernstig
letsel veroorzaken.
1 .2 Veiligheidsvoorzieningen voor kinderen
37
1
Veiligheid en beveiliging

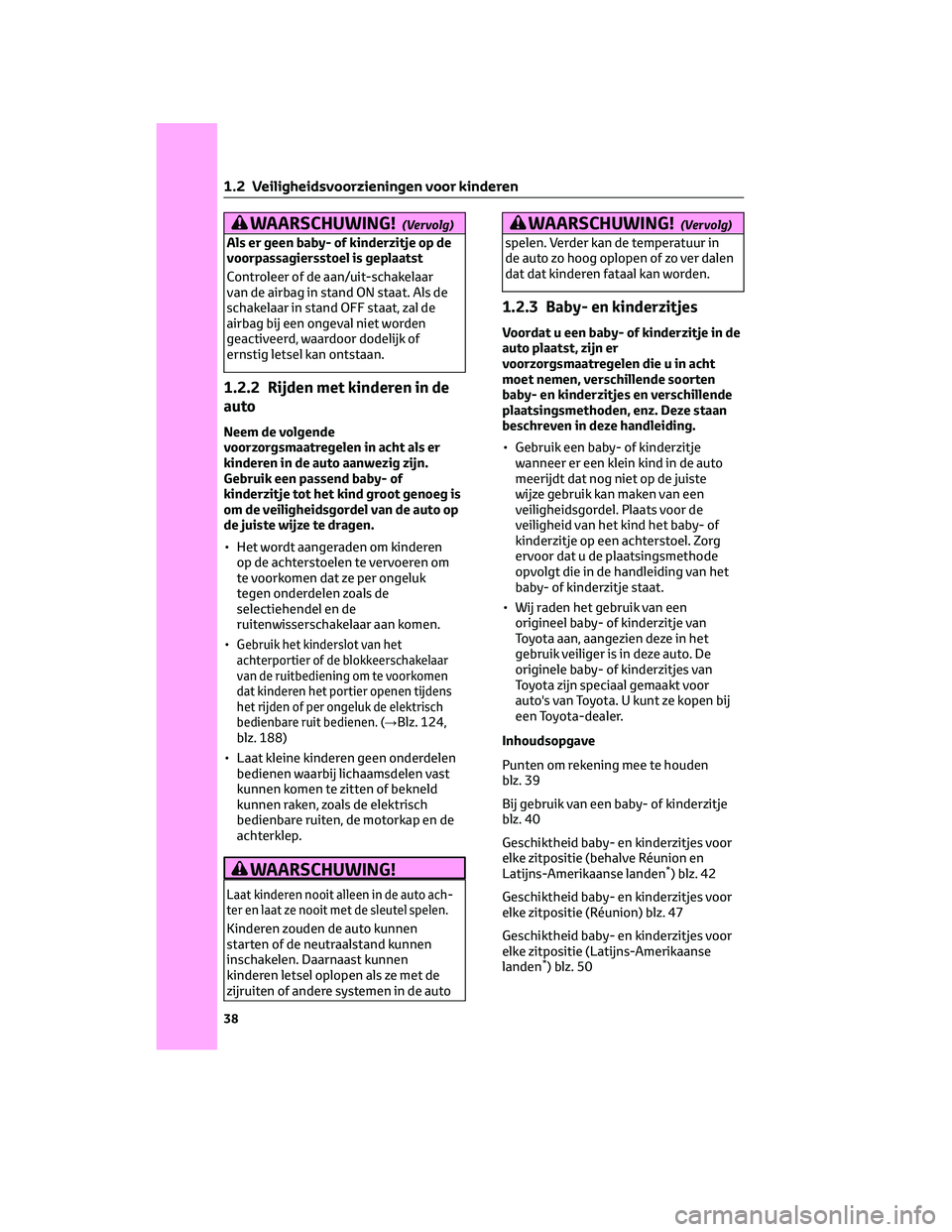

WAARSCHUWING!(Vervolg)
Als er geen baby- of kinderzitje op de
voorpassagiersstoel is geplaatst
Controleer of de aan/uit-schakelaar
van de airbag in stand ON staat. Als de
schakelaar in stand OFF staat, zal de
airbag bij een ongeval niet worden
geactiveerd, waardoor dodelijk of
ernstig letsel kan ontstaan.
1.2.2 Rijden met kinderen in de
auto
Neem de volgende
voorzorgsmaatregelen in acht als er
kinderen in de auto aanwezig zijn.
Gebruik een passend baby- of
kinderzitje tot het kind groot genoeg is
om de veiligheidsgordel van de auto op
de juiste wijze te dragen.
• Het wordt aangeraden om kinderen
op de achterstoelen te vervoeren om
te voorkomen dat ze per ongeluk
tegen onderdelen zoals de
selectiehendel en de
ruitenwisserschakelaar aan komen.
•
Gebruik het kinderslot van het
achterportier of de blokkeerschakelaar
van de ruitbediening om te voorkomen
dat kinderen het portier openen tijdens
het rijden of per ongeluk de elektrisch
bedienbare ruit bedienen. (→
Blz. 124,
blz. 188)
• Laat kleine kinderen geen onderdelen
bedienen waarbij lichaamsdelen vast
kunnen komen te zitten of bekneld
kunnen raken, zoals de elektrisch
bedienbare ruiten, de motorkap en de
achterklep.
WAARSCHUWING!
Laat kinderen nooit alleen in de auto ach-
ter en laat ze nooit met de sleutel spelen.
Kinderen zouden de auto kunnen
starten of de neutraalstand kunnen
inschakelen. Daarnaast kunnen
kinderen letsel oplopen als ze met de
zijruiten of andere systemen in de auto
WAARSCHUWING!(Vervolg)
spelen. Verder kan de temperatuur in
de auto zo hoog oplopen of zo ver dalen
dat dat kinderen fataal kan worden.
1.2.3 Baby- en kinderzitjes
Voordat u een baby- of kinderzitje in de
auto plaatst, zijn er
voorzorgsmaatregelen die u in acht
moet nemen, verschillende soorten
baby- en kinderzitjes en verschillende
plaatsingsmethoden, enz. Deze staan
beschreven in deze handleiding.
• Gebruik een baby- of kinderzitje
wanneer er een klein kind in de auto
meerijdt dat nog niet op de juiste
wijze gebruik kan maken van een
veiligheidsgordel. Plaats voor de
veiligheid van het kind het baby- of
kinderzitje op een achterstoel. Zorg
ervoor dat u de plaatsingsmethode
opvolgt die in de handleiding van het
baby- of kinderzitje staat.
• Wij raden het gebruik van een
origineel baby- of kinderzitje van
Toyota aan, aangezien deze in het
gebruik veiliger is in deze auto. De
originele baby- of kinderzitjes van
Toyota zijn speciaal gemaakt voor
auto's van Toyota. U kunt ze kopen bij
een Toyota-dealer.
Inhoudsopgave
Punten om rekening mee te houden
blz. 39
Bij gebruik van een baby- of kinderzitje
blz. 40
Geschiktheid baby- en kinderzitjes voor
elke zitpositie (behalve Réunion en
Latijns-Amerikaanse landen
*) blz. 42
Geschiktheid baby- en kinderzitjes voor
elke zitpositie (Réunion) blz. 47
Geschiktheid baby- en kinderzitjes voor
elke zitpositie (Latijns-Amerikaanse
landen
*) blz. 50
1 .2 Veiligheidsvoorzieningen voor kinderen
38
