TOYOTA C-HR 2023 Instructieboekje (in Dutch)

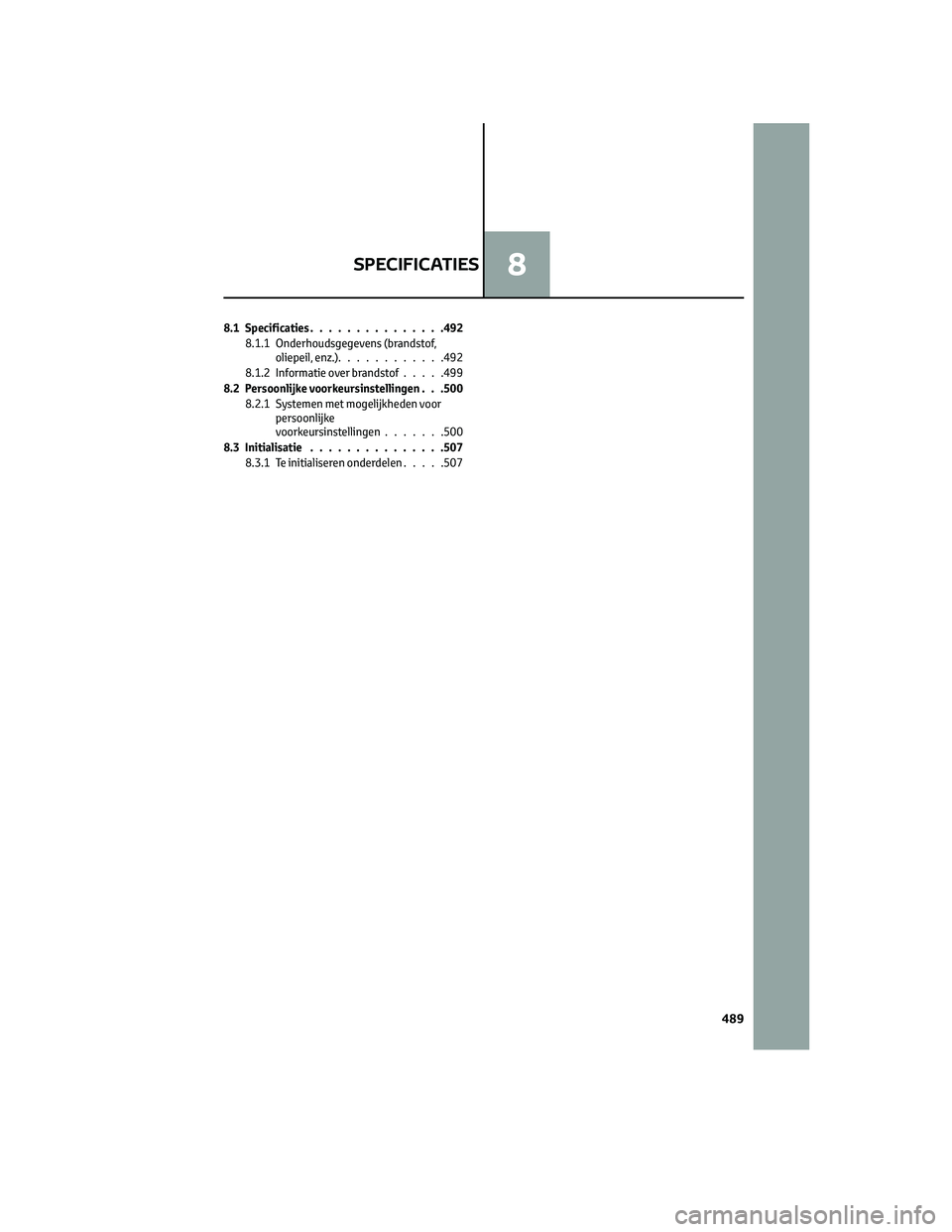

8.1 Specificaties...............492
8.1.1 Onderhoudsgegevens (brandstof,
oliepeil, enz.)............492
8.1.2 Informatie over brandstof.....499
8.2 Persoonlijke voorkeursinstellingen . . .500
8.2.1 Systemen met mogelijkheden voor
persoonlijke
voorkeursinstellingen.......500
8.3Initialisatie ...............507
8.3.1 Te initialiseren onderdelen.....507
SPECIFICATIES8
489

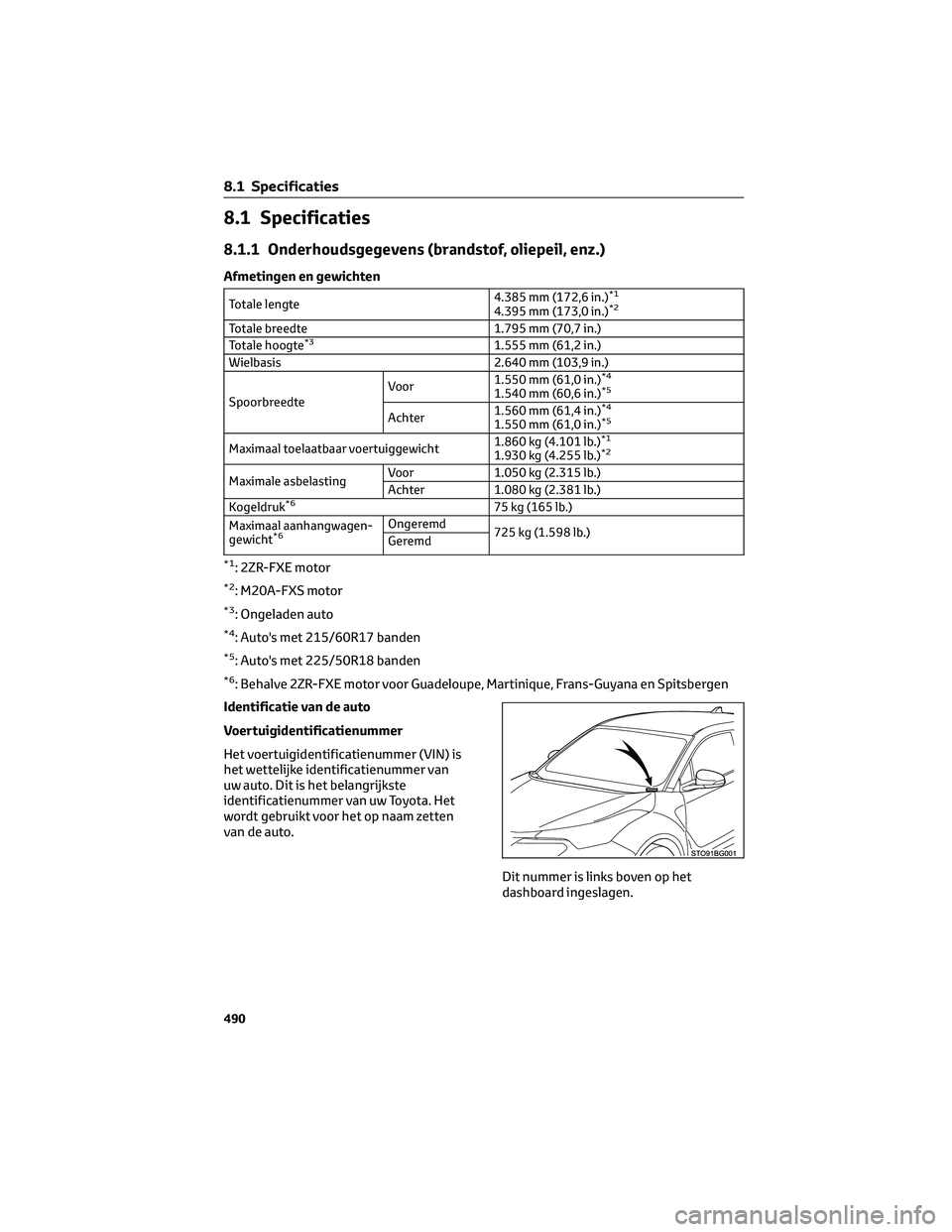

8.1 Specificaties
8.1.1 Onderhoudsgegevens (brandstof, oliepeil, enz.)
Afmetingen en gewichten
Totale lengte4.385 mm (172,6 in.)*1
4.395 mm (173,0 in.)*2
Totale breedte 1.795 mm (70,7 in.)
Totale hoogte*31.555 mm (61,2 in.)
Wielbasis 2.640 mm (103,9 in.)
SpoorbreedteVoor1.550 mm (61,0 in.)
*4
1.540 mm (60,6 in.)*5
Achter1.560 mm (61,4 in.)*4
1.550 mm (61,0 in.)*5
Maximaal toelaatbaar voertuiggewicht1.860 kg (4.101 lb.)*1
1.930 kg (4.255 lb.)*2
Maximale asbelastingVoor 1.050 kg (2.315 lb.)
Achter 1.080 kg (2.381 lb.)
Kogeldruk
*675 kg (165 lb.)
Maximaal aanhangwagen-
gewicht
*6Ongeremd
725 kg (1.598 lb.)
Geremd
*1: 2ZR-FXE motor
*2: M20A-FXS motor
*3: Ongeladen auto
*4: Auto's met 215/60R17 banden
*5: Auto's met 225/50R18 banden
*6: Behalve 2ZR-FXE motor voor Guadeloupe, Martinique, Frans-Guyana en Spitsbergen
Identificatie van de auto
Voertuigidentificatienummer
Het voertuigidentificatienummer (VIN) is
het wettelijke identificatienummer van
uw auto. Dit is het belangrijkste
identificatienummer van uw Toyota. Het
wordt gebruikt voor het op naam zetten
van de auto.
Dit nummer is links boven op het
dashboard ingeslagen.
8.1 Specificaties
490

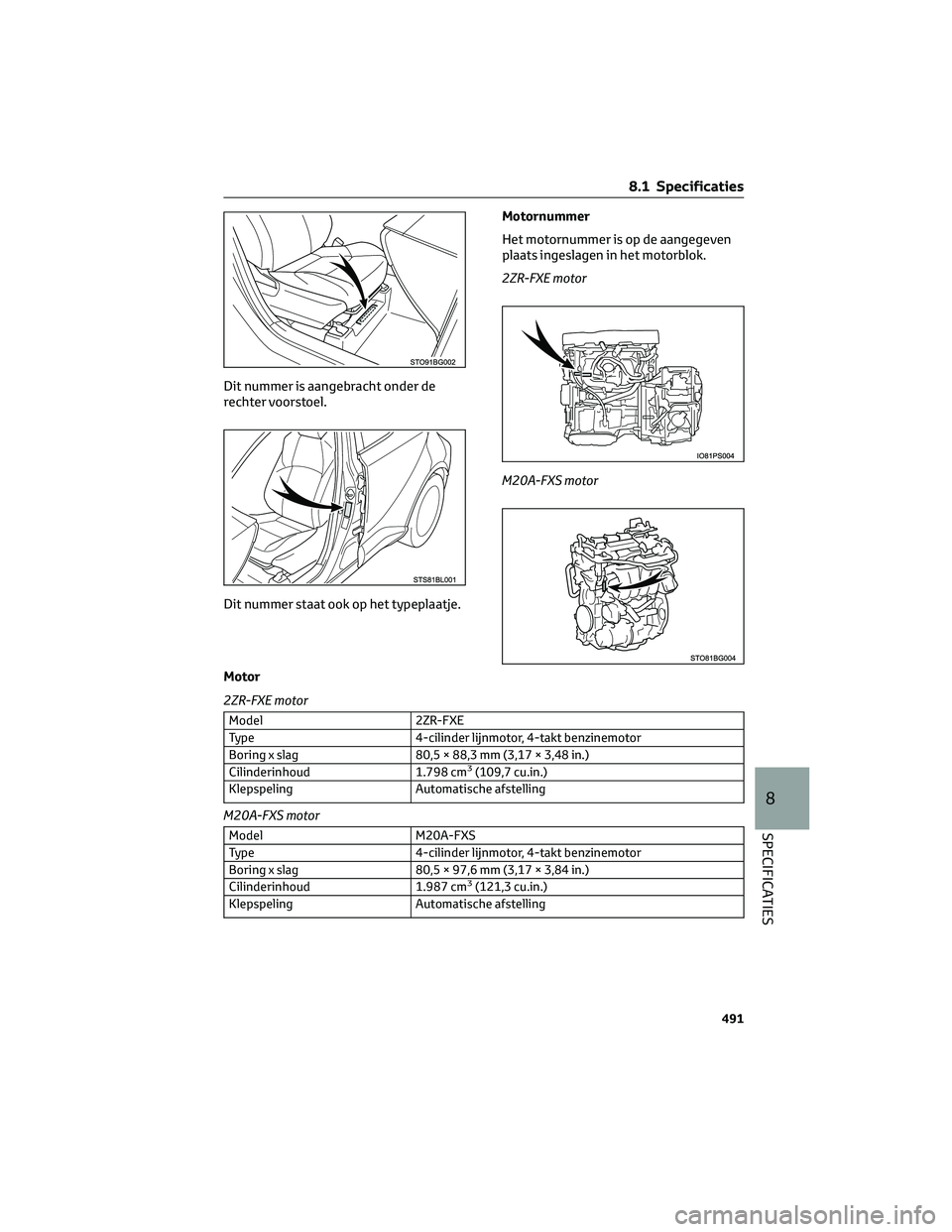

Dit nummer is aangebracht onder de
rechter voorstoel.
Dit nummer staat ook op het typeplaatje.Motornummer
Het motornummer is op de aangegeven
plaats ingeslagen in het motorblok.
2ZR-FXE motor
M20A-FXS motor
Motor
2ZR-FXE motor
Model 2ZR-FXE
Type 4-cilinder lijnmotor, 4-takt benzinemotor
Boring x slag 80,5 × 88,3 mm (3,17 × 3,48 in.)
Cilinderinhoud 1.798 cm
3(109,7 cu.in.)
Klepspeling Automatische afstelling
M20A-FXS motor
Model M20A-FXS
Type 4-cilinder lijnmotor, 4-takt benzinemotor
Boring x slag 80,5 × 97,6 mm (3,17 × 3,84 in.)
Cilinderinhoud 1.987 cm
3(121,3 cu.in.)
Klepspeling Automatische afstelling
8.1 Specificaties
491
8
SPECIFICATIES

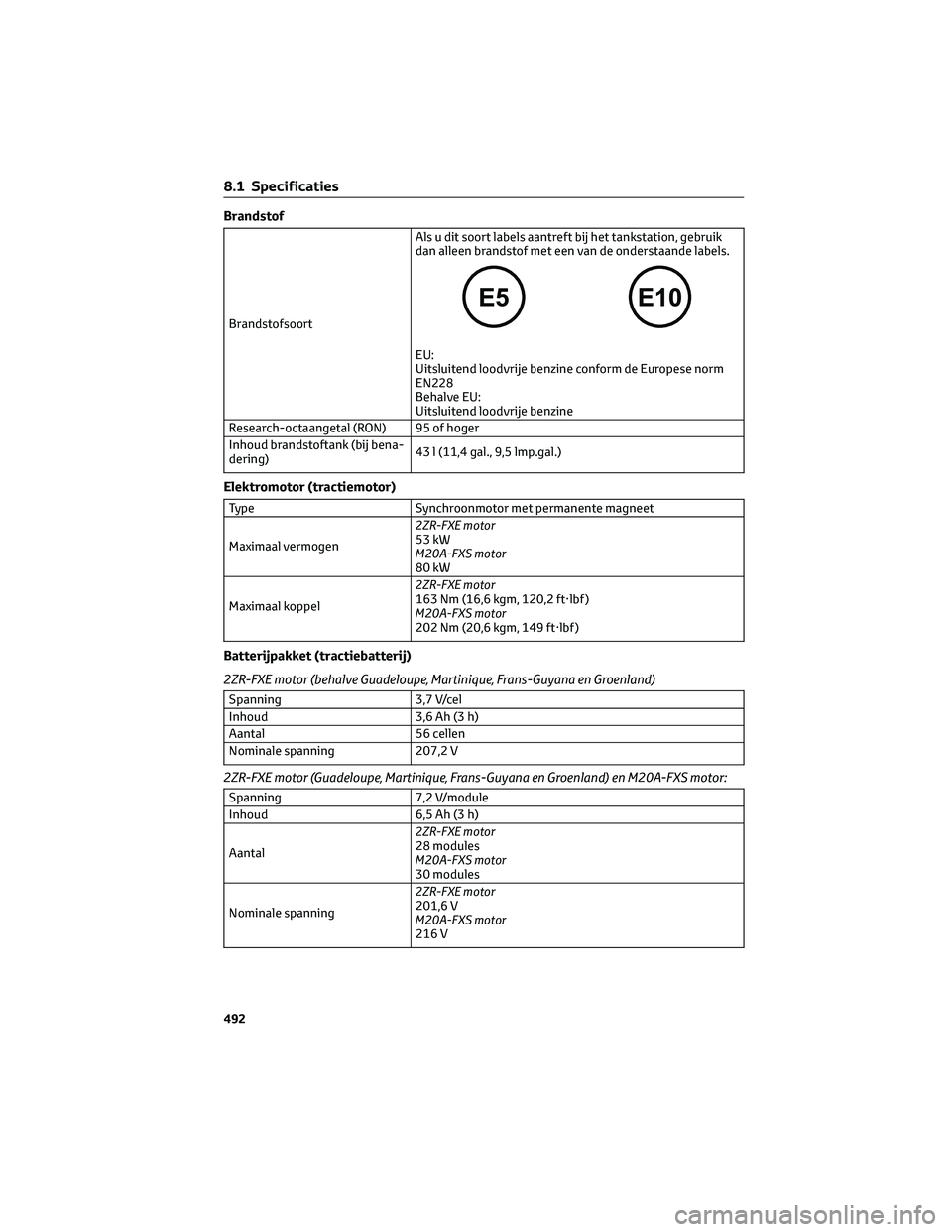

Brandstof
BrandstofsoortAls u dit soort labels aantreft bij het tankstation, gebruik
dan alleen brandstof met een van de onderstaande labels.
EU:
Uitsluitend loodvrije benzine conform de Europese norm
EN228
Behalve EU:
Uitsluitend loodvrije benzine
Research-octaangetal (RON) 95 of hoger
Inhoud brandstoftank (bij bena-
dering)43 l (11,4 gal., 9,5 lmp.gal.)
Elektromotor (tractiemotor)
Type Synchroonmotor met permanente magneet
Maximaal vermogen2ZR-FXE motor
53 kW
M20A-FXS motor
80 kW
Maximaal koppel2ZR-FXE motor
163 Nm (16,6 kgm, 120,2 ft·lbf )
M20A-FXS motor
202 Nm (20,6 kgm, 149 ft·lbf )
Batterijpakket (tractiebatterij)
2ZR-FXE motor (behalve Guadeloupe, Martinique, Frans-Guyana en Groenland)
Spanning 3,7 V/cel
Inhoud 3,6 Ah (3 h)
Aantal 56 cellen
Nominale spanning 207,2 V
2ZR-FXE motor (Guadeloupe, Martinique, Frans-Guyana en Groenland) en M20A-FXS motor:
Spanning 7,2 V/module
Inhoud 6,5 Ah (3 h)
Aantal2ZR-FXE motor
28 modules
M20A-FXS motor
30 modules
Nominale spanning2ZR-FXE motor
201,6 V
M20A-FXS motor
216 V
8.1 Specificaties
492

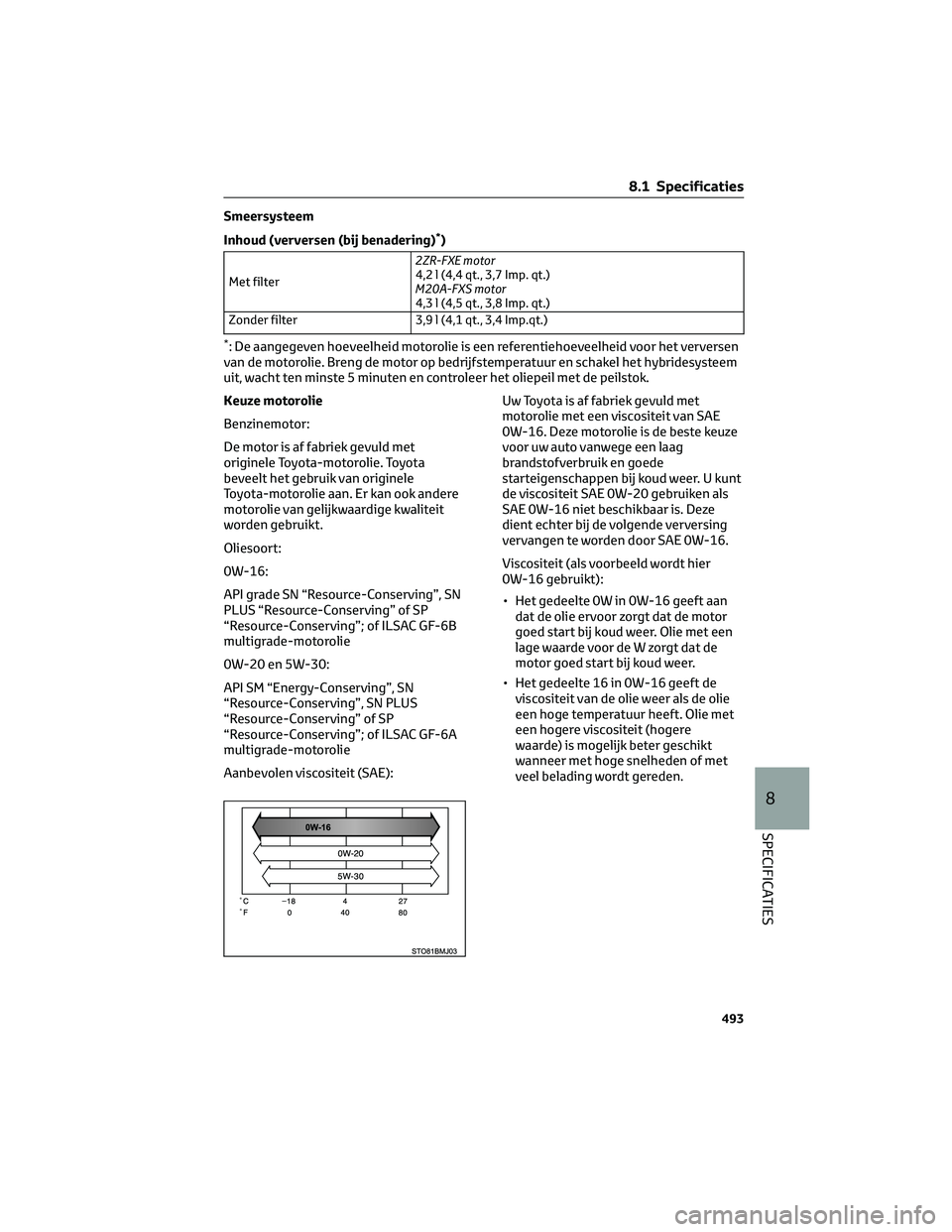

Smeersysteem
Inhoud (verversen (bij benadering)
*)
Met filter2ZR-FXE motor
4,2 l (4,4 qt., 3,7 Imp. qt.)
M20A-FXS motor
4,3 l (4,5 qt., 3,8 Imp. qt.)
Zonder filter 3,9 l (4,1 qt., 3,4 Imp.qt.)
*: De aangegeven hoeveelheid motorolie is een referentiehoeveelheid voor het verversen
van de motorolie. Breng de motor op bedrijfstemperatuur en schakel het hybridesysteem
uit, wacht ten minste 5 minuten en controleer het oliepeil met de peilstok.
Keuze motorolie
Benzinemotor:
De motor is af fabriek gevuld met
originele Toyota-motorolie. Toyota
beveelt het gebruik van originele
Toyota-motorolie aan. Er kan ook andere
motorolie van gelijkwaardige kwaliteit
worden gebruikt.
Oliesoort:
0W-16:
API grade SN “Resource-Conserving”, SN
PLUS “Resource-Conserving” of SP
“Resource-Conserving”; of ILSAC GF-6B
multigrade-motorolie
0W-20 en 5W-30:
API SM “Energy-Conserving”, SN
“Resource-Conserving”, SN PLUS
“Resource-Conserving” of SP
“Resource-Conserving”; of ILSAC GF-6A
multigrade-motorolie
Aanbevolen viscositeit (SAE):Uw Toyota is af fabriek gevuld met
motorolie met een viscositeit van SAE
0W-16. Deze motorolie is de beste keuze
voor uw auto vanwege een laag
brandstofverbruik en goede
starteigenschappen bij koud weer. U kunt
de viscositeit SAE 0W-20 gebruiken als
SAE 0W-16 niet beschikbaar is. Deze
dient echter bij de volgende verversing
vervangen te worden door SAE 0W-16.
Viscositeit (als voorbeeld wordt hier
0W-16 gebruikt):
• Het gedeelte 0W in 0W-16 geeft aan
dat de olie ervoor zorgt dat de motor
goed start bij koud weer. Olie met een
lage waarde voor de W zorgt dat de
motor goed start bij koud weer.
• Het gedeelte 16 in 0W-16 geeft de
viscositeit van de olie weer als de olie
een hoge temperatuur heeft. Olie met
een hogere viscositeit (hogere
waarde) is mogelijk beter geschikt
wanneer met hoge snelheden of met
veel belading wordt gereden.
8.1 Specificaties
493
8
SPECIFICATIES

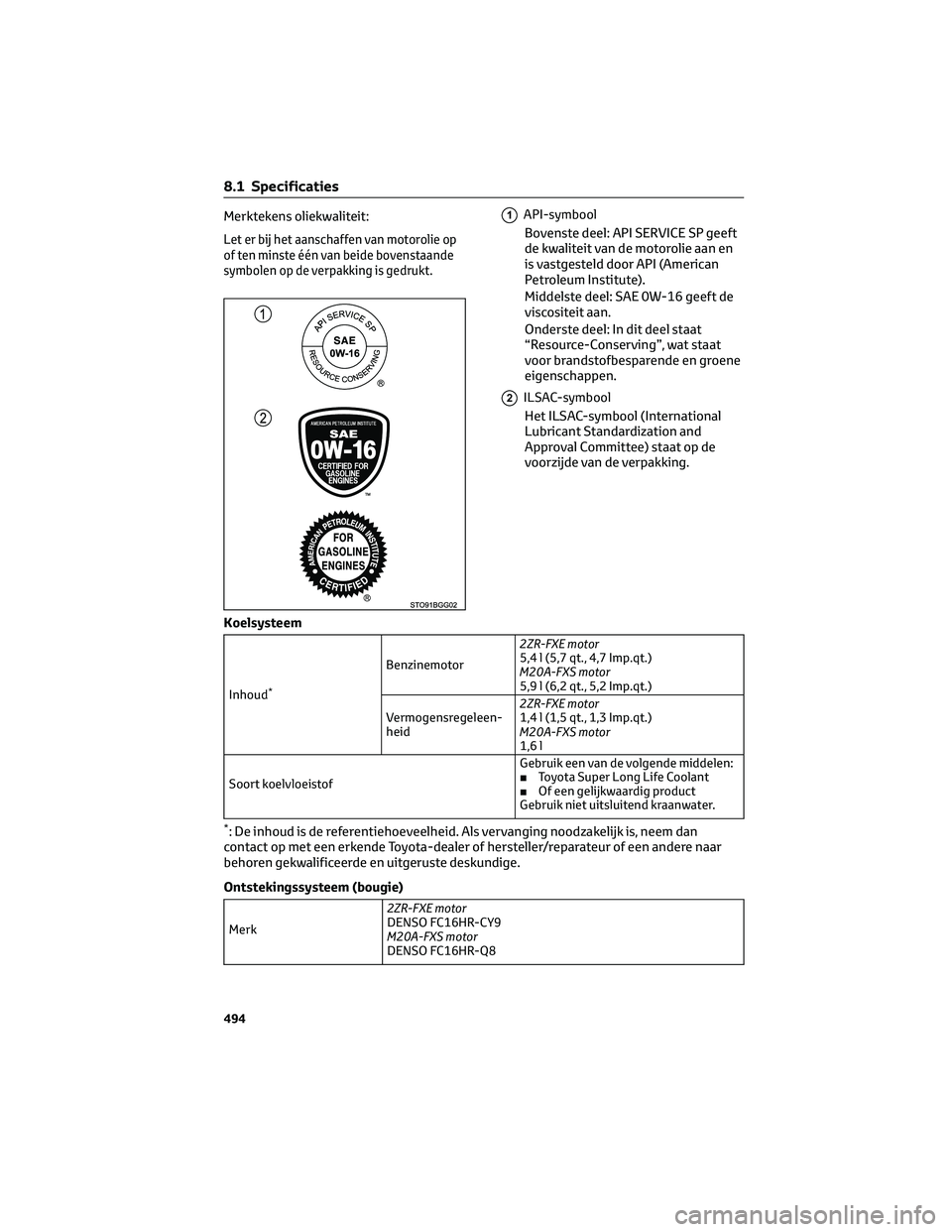

Merktekens oliekwaliteit:
Let er bij het aanschaffen van motorolie op
of ten minste één van beide bovenstaande
symbolen op de verpakking is gedrukt.
1API-symbool
Bovenste deel: API SERVICE SP geeft
de kwaliteit van de motorolie aan en
is vastgesteld door API (American
Petroleum Institute).
Middelste deel: SAE 0W-16 geeft de
viscositeit aan.
Onderste deel: In dit deel staat
“Resource-Conserving”, wat staat
voor brandstofbesparende en groene
eigenschappen.
2ILSAC-symbool
Het ILSAC-symbool (International
Lubricant Standardization and
Approval Committee) staat op de
voorzijde van de verpakking.
Koelsysteem
Inhoud*
Benzinemotor2ZR-FXE motor
5,4 l (5,7 qt., 4,7 Imp.qt.)
M20A-FXS motor
5,9 l (6,2 qt., 5,2 Imp.qt.)
Vermogensregeleen-
heid2ZR-FXE motor
1,4 l (1,5 qt., 1,3 Imp.qt.)
M20A-FXS motor
1,6 l
Soort koelvloeistofGebruik een van de volgende middelen:
■Toyota Super Long Life Coolant
■Of een gelijkwaardig product
Gebruik niet uitsluitend kraanwater.
*: De inhoud is de referentiehoeveelheid. Als vervanging noodzakelijk is, neem dan
contact op met een erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
Ontstekingssysteem (bougie)
Merk2ZR-FXE motor
DENSO FC16HR-CY9
M20A-FXS motor
DENSO FC16HR-Q8
8.1 Specificaties
494

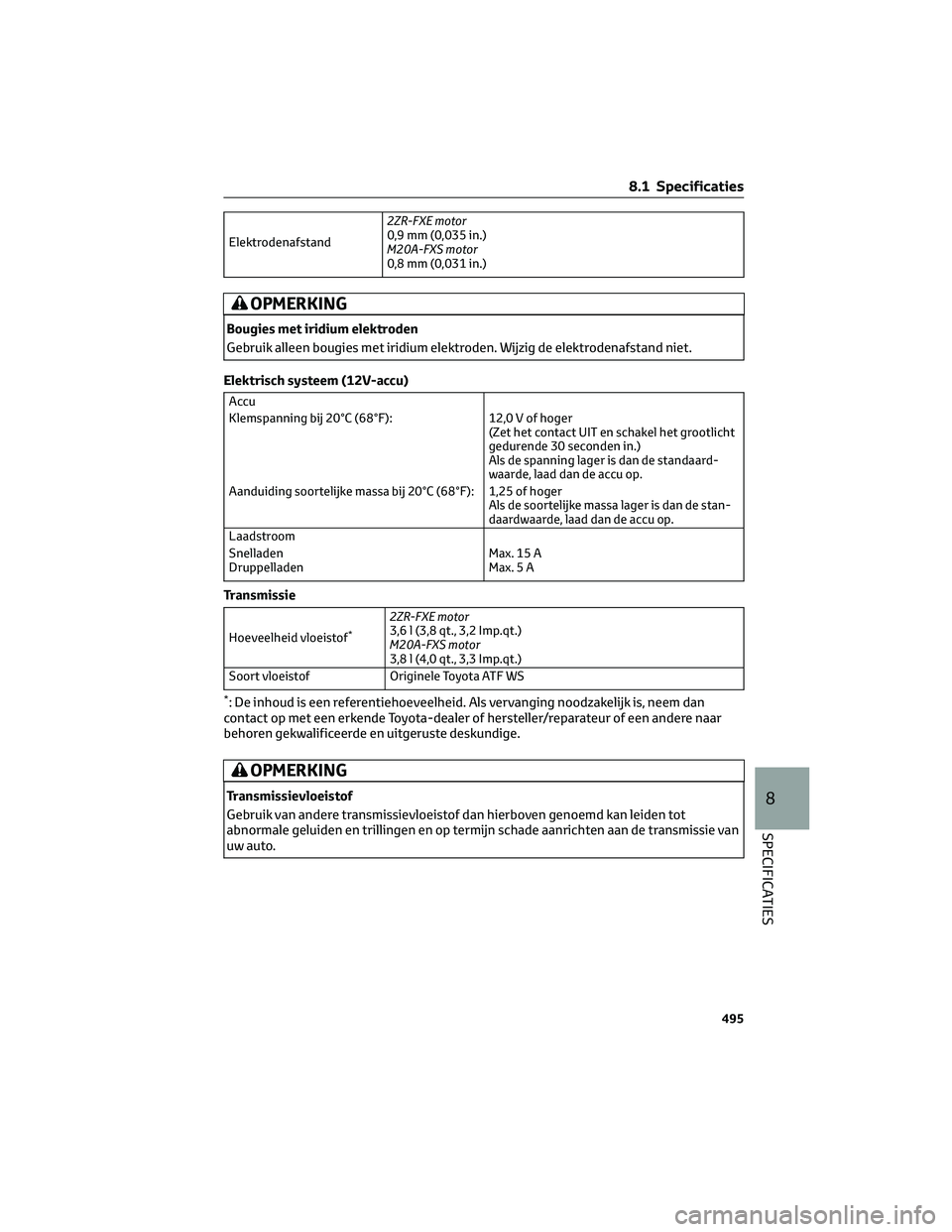

Elektrodenafstand2ZR-FXE motor
0,9 mm (0,035 in.)
M20A-FXS motor
0,8 mm (0,031 in.)
OPMERKING
Bougies met iridium elektroden
Gebruik alleen bougies met iridium elektroden. Wijzig de elektrodenafstand niet.
Elektrisch systeem (12V-accu)
Accu
Klemspanning bij 20°C (68°F): 12,0 V of hoger
(Zet het contact UIT en schakel het grootlicht
gedurende 30 seconden in.)
Als de spanning lager is dan de standaard-
waarde, laad dan de accu op.
Aanduiding soortelijke massa bij 20°C (68°F): 1,25 of hoger
Als de soortelijke massa lager is dan de stan-
daardwaarde, laad dan de accu op.
Laadstroom
Snelladen
DruppelladenMax. 15 A
Max. 5 A
Transmissie
Hoeveelheid vloeistof*
2ZR-FXE motor
3,6 l (3,8 qt., 3,2 Imp.qt.)
M20A-FXS motor
3,8 l (4,0 qt., 3,3 Imp.qt.)
Soort vloeistof Originele Toyota ATF WS
*: De inhoud is een referentiehoeveelheid. Als vervanging noodzakelijk is, neem dan
contact op met een erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
OPMERKING
Transmissievloeistof
Gebruik van andere transmissievloeistof dan hierboven genoemd kan leiden tot
abnormale geluiden en trillingen en op termijn schade aanrichten aan de transmissie van
uw auto.
8.1 Specificaties
495
8
SPECIFICATIES

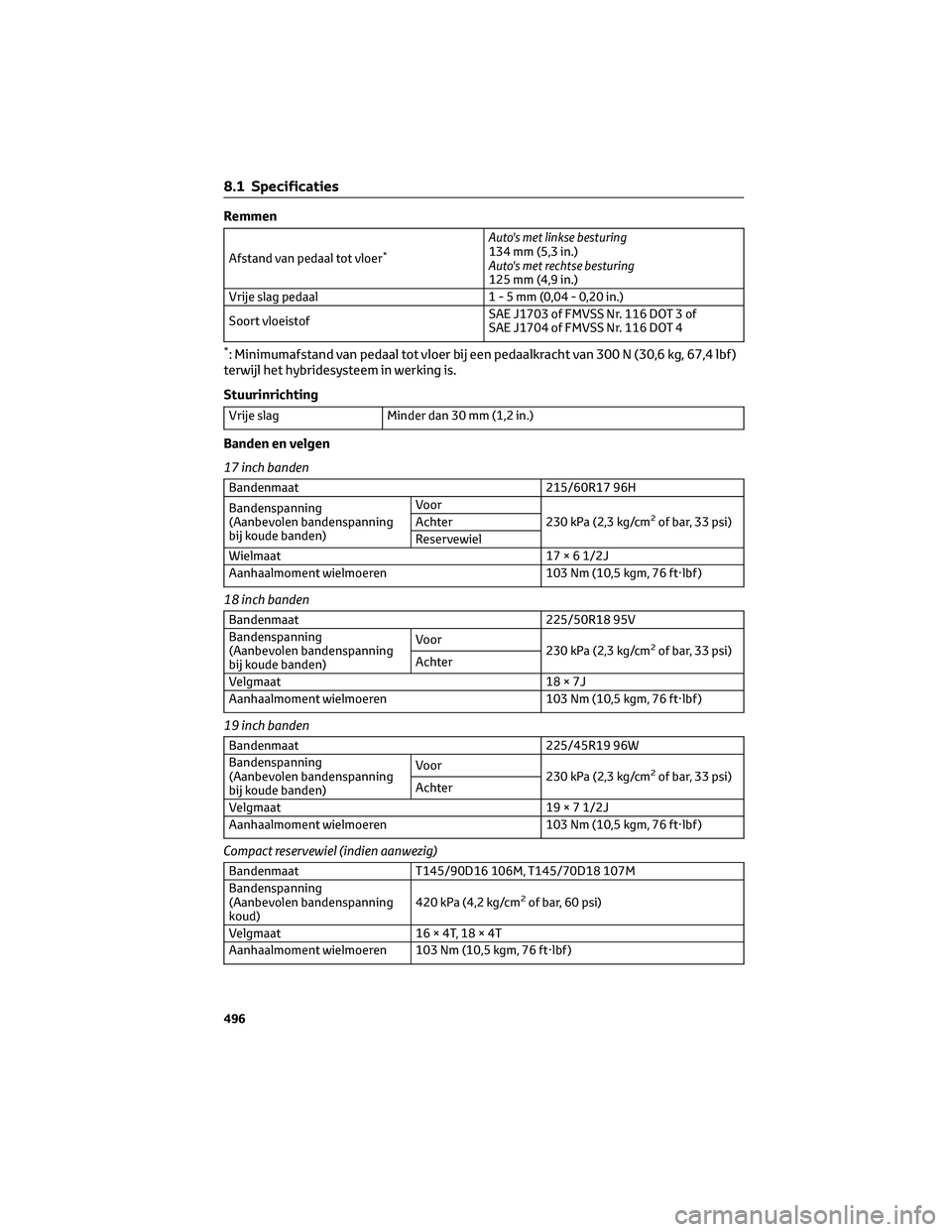

Remmen
Afstand van pedaal tot vloer*
Auto's met linkse besturing
134 mm (5,3 in.)
Auto's met rechtse besturing
125 mm (4,9 in.)
Vrije slag pedaal 1 - 5 mm (0,04 - 0,20 in.)
Soort vloeistofSAE J1703 of FMVSS Nr. 116 DOT 3 of
SAE J1704 of FMVSS Nr. 116 DOT 4
*: Minimumafstand van pedaal tot vloer bij een pedaalkracht van 300 N (30,6 kg, 67,4 lbf )
terwijl het hybridesysteem in werking is.
Stuurinrichting
Vrije slag Minder dan 30 mm (1,2 in.)
Banden en velgen
17 inch banden
Bandenmaat 215/60R17 96H
Bandenspanning
(Aanbevolen bandenspanning
bij koude banden)Voor
230 kPa (2,3 kg/cm
2of bar, 33 psi) Achter
Reservewiel
Wielmaat 17×61/2J
Aanhaalmoment wielmoeren 103 Nm (10,5 kgm, 76 ft·lbf )
18 inch banden
Bandenmaat 225/50R18 95V
Bandenspanning
(Aanbevolen bandenspanning
bij koude banden)Voor
230 kPa (2,3 kg/cm
2of bar, 33 psi)
Achter
Velgmaat 18 × 7J
Aanhaalmoment wielmoeren 103 Nm (10,5 kgm, 76 ft·lbf )
19 inch banden
Bandenmaat 225/45R19 96W
Bandenspanning
(Aanbevolen bandenspanning
bij koude banden)Voor
230 kPa (2,3 kg/cm
2of bar, 33 psi)
Achter
Velgmaat 19×71/2J
Aanhaalmoment wielmoeren 103 Nm (10,5 kgm, 76 ft·lbf )
Compact reservewiel (indien aanwezig)
Bandenmaat T145/90D16 106M, T145/70D18 107M
Bandenspanning
(Aanbevolen bandenspanning
koud)420 kPa (4,2 kg/cm
2of bar, 60 psi)
Velgmaat 16 × 4T, 18 × 4T
Aanhaalmoment wielmoeren 103 Nm (10,5 kgm, 76 ft·lbf )
8.1 Specificaties
496

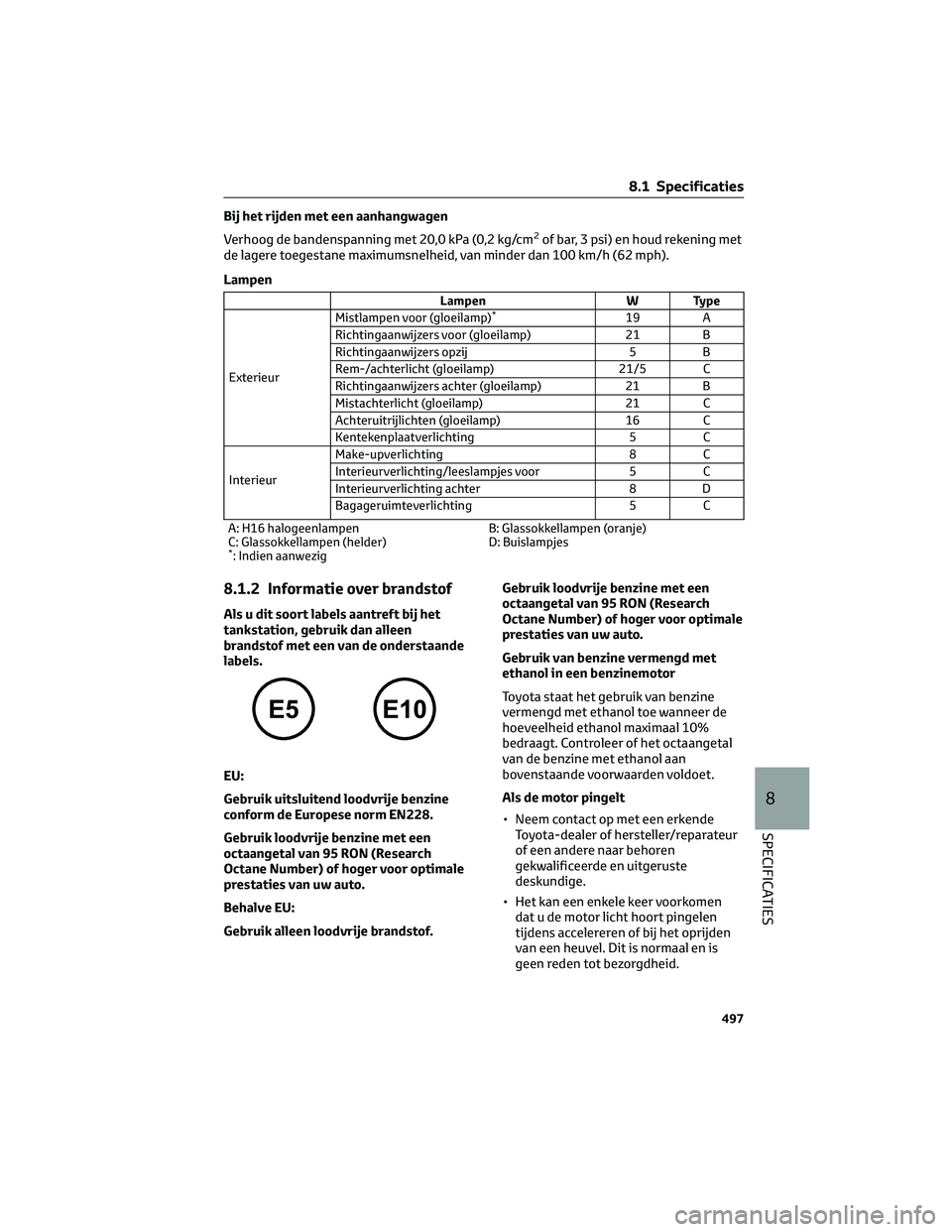

Bij het rijden met een aanhangwagen
Verhoog de bandenspanning met 20,0 kPa (0,2 kg/cm
2of bar, 3 psi) en houd rekening met
de lagere toegestane maximumsnelheid, van minder dan 100 km/h (62 mph).
Lampen
Lampen W Type
ExterieurMistlampen voor (gloeilamp)*19 A
Richtingaanwijzers voor (gloeilamp) 21 B
Richtingaanwijzers opzij 5 B
Rem-/achterlicht (gloeilamp) 21/5 C
Richtingaanwijzers achter (gloeilamp) 21 B
Mistachterlicht (gloeilamp) 21 C
Achteruitrijlichten (gloeilamp) 16 C
Kentekenplaatverlichting 5 C
InterieurMake-upverlichting 8 C
Interieurverlichting/leeslampjes voor 5 C
Interieurverlichting achter 8 D
Bagageruimteverlichting 5 C
A: H16 halogeenlampen
C: Glassokkellampen (helder)
*: Indien aanwezigB: Glassokkellampen (oranje)
D: Buislampjes
8.1.2 Informatie over brandstof
Als u dit soort labels aantreft bij het
tankstation, gebruik dan alleen
brandstof met een van de onderstaande
labels.
EU:
Gebruik uitsluitend loodvrije benzine
conform de Europese norm EN228.
Gebruik loodvrije benzine met een
octaangetal van 95 RON (Research
Octane Number) of hoger voor optimale
prestaties van uw auto.
Behalve EU:
Gebruik alleen loodvrije brandstof.Gebruik loodvrije benzine met een
octaangetal van 95 RON (Research
Octane Number) of hoger voor optimale
prestaties van uw auto.
Gebruik van benzine vermengd met
ethanol in een benzinemotor
Toyota staat het gebruik van benzine
vermengd met ethanol toe wanneer de
hoeveelheid ethanol maximaal 10%
bedraagt. Controleer of het octaangetal
van de benzine met ethanol aan
bovenstaande voorwaarden voldoet.
Als de motor pingelt
• Neem contact op met een erkende
Toyota-dealer of hersteller/reparateur
of een andere naar behoren
gekwalificeerde en uitgeruste
deskundige.
• Het kan een enkele keer voorkomen
dat u de motor licht hoort pingelen
tijdens accelereren of bij het oprijden
van een heuvel. Dit is normaal en is
geen reden tot bezorgdheid.
8.1 Specificaties
497
8
SPECIFICATIES

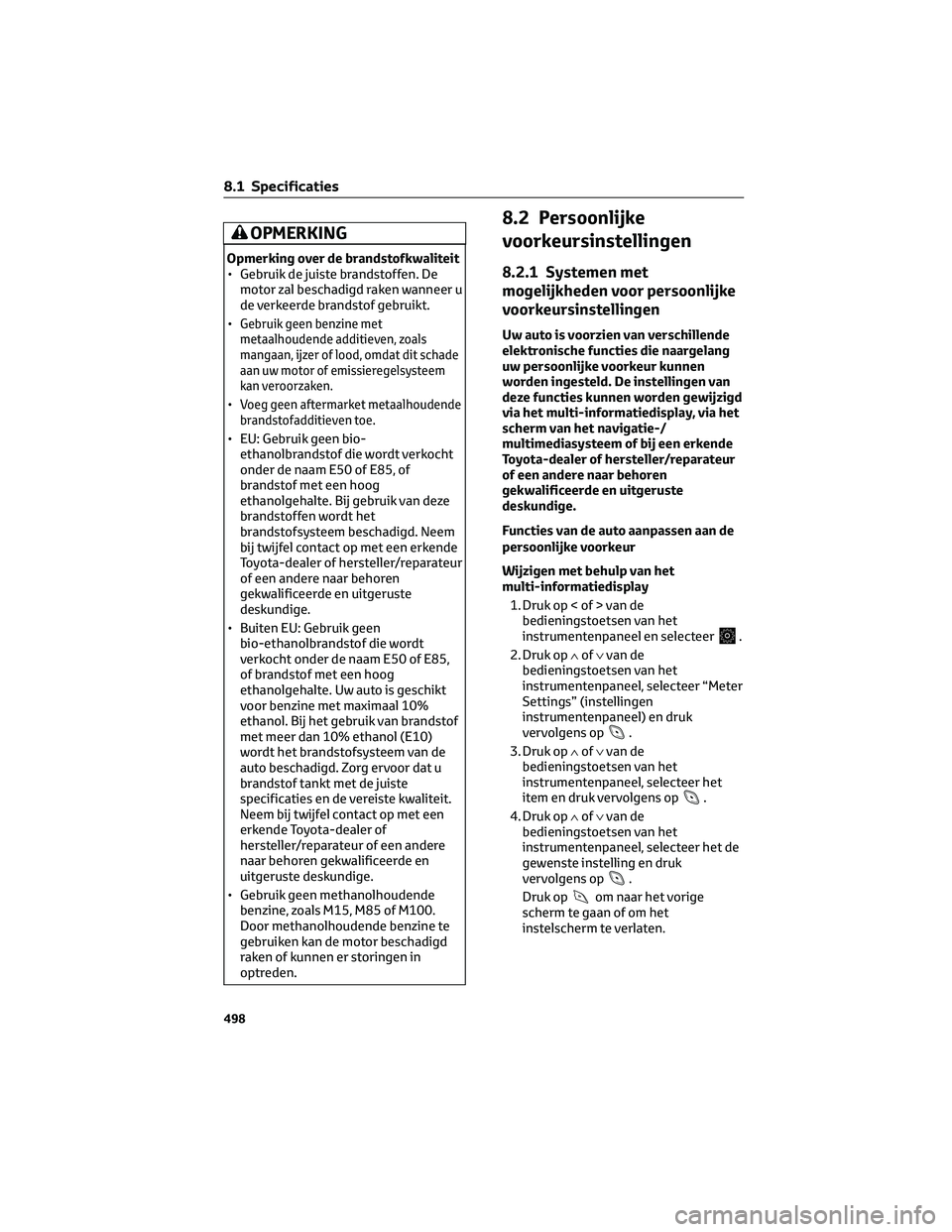

OPMERKING
Opmerking over de brandstofkwaliteit
• Gebruik de juiste brandstoffen. De
motor zal beschadigd raken wanneer u
de verkeerde brandstof gebruikt.
•
Gebruik geen benzine met
metaalhoudende additieven, zoals
mangaan, ijzer of lood, omdat dit schade
aan uw motor of emissieregelsysteem
kan veroorzaken.
•Voeg geen aftermarket metaalhoudende
brandstofadditieven toe.
• EU: Gebruik geen bio-
ethanolbrandstof die wordt verkocht
onder de naam E50 of E85, of
brandstof met een hoog
ethanolgehalte. Bij gebruik van deze
brandstoffen wordt het
brandstofsysteem beschadigd. Neem
bij twijfel contact op met een erkende
Toyota-dealer of hersteller/reparateur
of een andere naar behoren
gekwalificeerde en uitgeruste
deskundige.
• Buiten EU: Gebruik geen
bio-ethanolbrandstof die wordt
verkocht onder de naam E50 of E85,
of brandstof met een hoog
ethanolgehalte. Uw auto is geschikt
voor benzine met maximaal 10%
ethanol. Bij het gebruik van brandstof
met meer dan 10% ethanol (E10)
wordt het brandstofsysteem van de
auto beschadigd. Zorg ervoor dat u
brandstof tankt met de juiste
specificaties en de vereiste kwaliteit.
Neem bij twijfel contact op met een
erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige.
• Gebruik geen methanolhoudende
benzine, zoals M15, M85 of M100.
Door methanolhoudende benzine te
gebruiken kan de motor beschadigd
raken of kunnen er storingen in
optreden.
8.2 Persoonlijke
voorkeursinstellingen
8.2.1 Systemen met
mogelijkheden voor persoonlijke
voorkeursinstellingen
Uw auto is voorzien van verschillende
elektronische functies die naargelang
uw persoonlijke voorkeur kunnen
worden ingesteld. De instellingen van
deze functies kunnen worden gewijzigd
via het multi-informatiedisplay, via het
scherm van het navigatie-/
multimediasysteem of bij een erkende
Toyota-dealer of hersteller/reparateur
of een andere naar behoren
gekwalificeerde en uitgeruste
deskundige.
Functies van de auto aanpassen aan de
persoonlijke voorkeur
Wijzigen met behulp van het
multi-informatiedisplay
1. Druk op < of > van de
bedieningstoetsen van het
instrumentenpaneel en selecteer
.
2. Druk op∧of∨van de
bedieningstoetsen van het
instrumentenpaneel, selecteer “Meter
Settings” (instellingen
instrumentenpaneel) en druk
vervolgens op
.
3. Druk op∧of∨van de
bedieningstoetsen van het
instrumentenpaneel, selecteer het
item en druk vervolgens op
.
4. Druk op∧of∨van de
bedieningstoetsen van het
instrumentenpaneel, selecteer het de
gewenste instelling en druk
vervolgens op
.
Druk op
om naar het vorige
scherm te gaan of om het
instelscherm te verlaten.
8.1 Specificaties
498
