TOYOTA C-HR 2023 Instructieboekje (in Dutch)

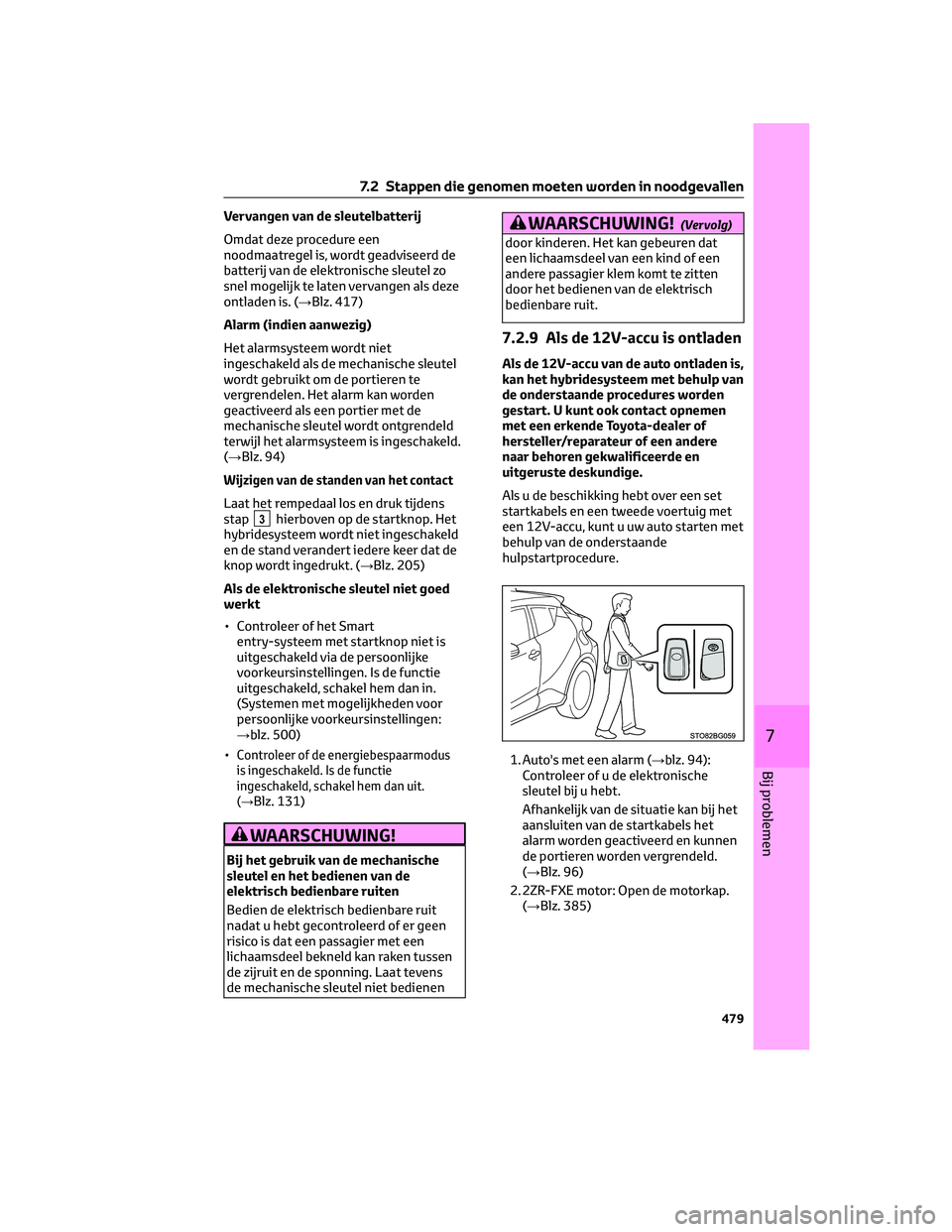

Vervangen van de sleutelbatterij
Omdat deze procedure een
noodmaatregel is, wordt geadviseerd de
batterij van de elektronische sleutel zo
snel mogelijk te laten vervangen als deze
ontladen is. (→Blz. 417)
Alarm (indien aanwezig)
Het alarmsysteem wordt niet
ingeschakeld als de mechanische sleutel
wordt gebruikt om de portieren te
vergrendelen. Het alarm kan worden
geactiveerd als een portier met de
mechanische sleutel wordt ontgrendeld
terwijl het alarmsysteem is ingeschakeld.
(→Blz. 94)
Wijzigen van de standen van het contact
Laat het rempedaal los en druk tijdens
stap3hierboven op de startknop. Het
hybridesysteem wordt niet ingeschakeld
en de stand verandert iedere keer dat de
knop wordt ingedrukt. (→Blz. 205)
Als de elektronische sleutel niet goed
werkt
• Controleer of het Smart
entry-systeem met startknop niet is
uitgeschakeld via de persoonlijke
voorkeursinstellingen. Is de functie
uitgeschakeld, schakel hem dan in.
(Systemen met mogelijkheden voor
persoonlijke voorkeursinstellingen:
→blz. 500)
•
Controleer of de energiebespaarmodus
is ingeschakeld. Is de functie
ingeschakeld, schakel hem dan uit.
(→
Blz. 131)
WAARSCHUWING!
Bij het gebruik van de mechanische
sleutel en het bedienen van de
elektrisch bedienbare ruiten
Bedien de elektrisch bedienbare ruit
nadat u hebt gecontroleerd of er geen
risico is dat een passagier met een
lichaamsdeel bekneld kan raken tussen
de zijruit en de sponning. Laat tevens
de mechanische sleutel niet bedienen
WAARSCHUWING!(Vervolg)
door kinderen. Het kan gebeuren dat
een lichaamsdeel van een kind of een
andere passagier klem komt te zitten
door het bedienen van de elektrisch
bedienbare ruit.
7.2.9 Als de 12V-accu is ontladen
Als de 12V-accu van de auto ontladen is,
kan het hybridesysteem met behulp van
de onderstaande procedures worden
gestart. U kunt ook contact opnemen
met een erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige.
Als u de beschikking hebt over een set
startkabels en een tweede voertuig met
een 12V-accu, kunt u uw auto starten met
behulp van de onderstaande
hulpstartprocedure.
1. Auto's met een alarm (→blz. 94):
Controleer of u de elektronische
sleutel bij u hebt.
Afhankelijk van de situatie kan bij het
aansluiten van de startkabels het
alarm worden geactiveerd en kunnen
de portieren worden vergrendeld.
(→Blz. 96)
2. 2ZR-FXE motor: Open de motorkap.
(→Blz. 385)
7.2 Stappen die genomen moeten worden in noodgevallen
479
7
Bij problemen

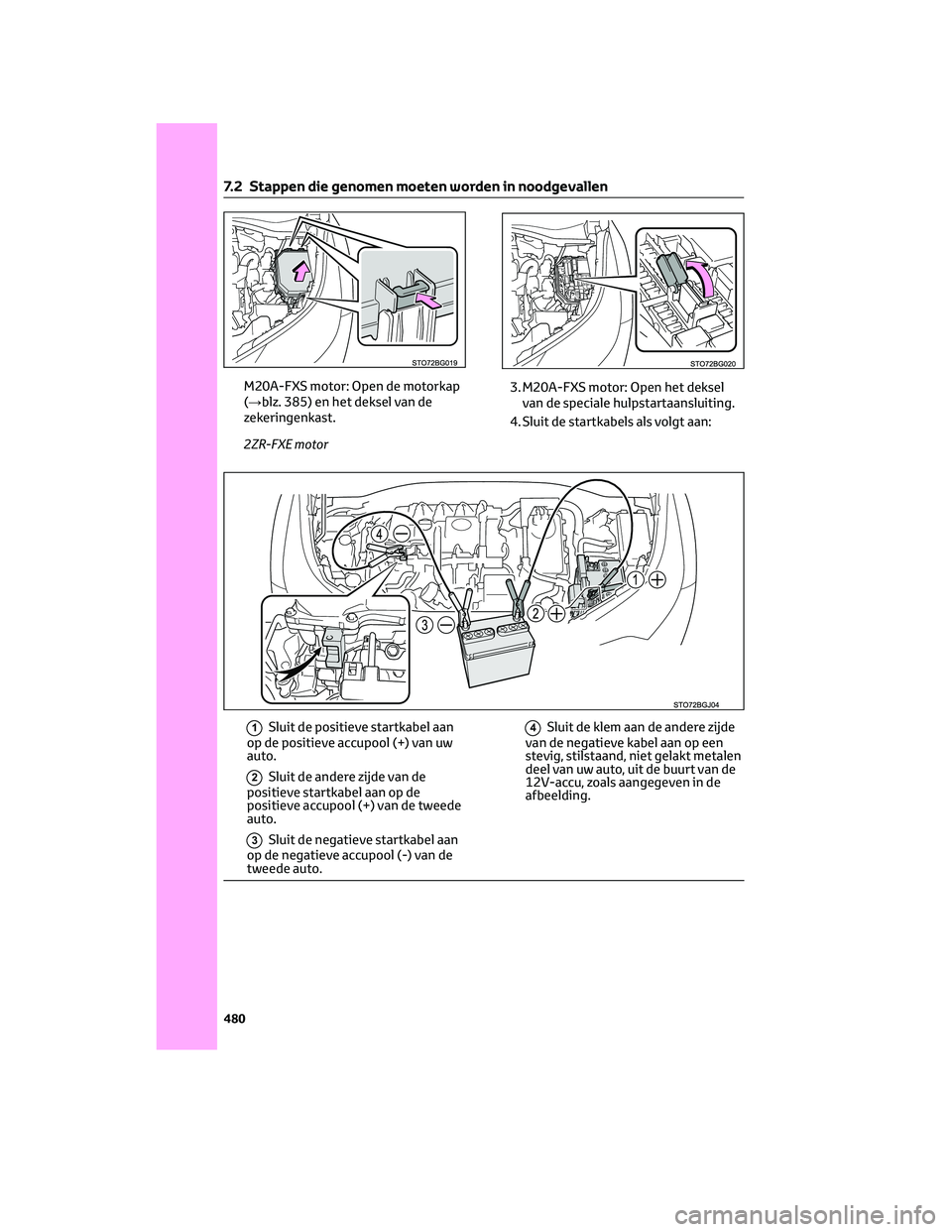

M20A-FXS motor: Open de motorkap
(→blz. 385) en het deksel van de
zekeringenkast.3. M20A-FXS motor: Open het deksel
van de speciale hulpstartaansluiting.
4. Sluit de startkabels als volgt aan:
2ZR-FXE motor
1Sluit de positieve startkabel aan
op de positieve accupool (+) van uw
auto.
2Sluit de andere zijde van de
positieve startkabel aan op de
positieve accupool (+) van de tweede
auto.
3Sluit de negatieve startkabel aan
op de negatieve accupool (-) van de
tweede auto.
4Sluit de klem aan de andere zijde
van de negatieve kabel aan op een
stevig, stilstaand, niet gelakt metalen
deel van uw auto, uit de buurt van de
12V-accu, zoals aangegeven in de
afbeelding.
7.2 Stappen die genomen moeten worden in noodgevallen
480

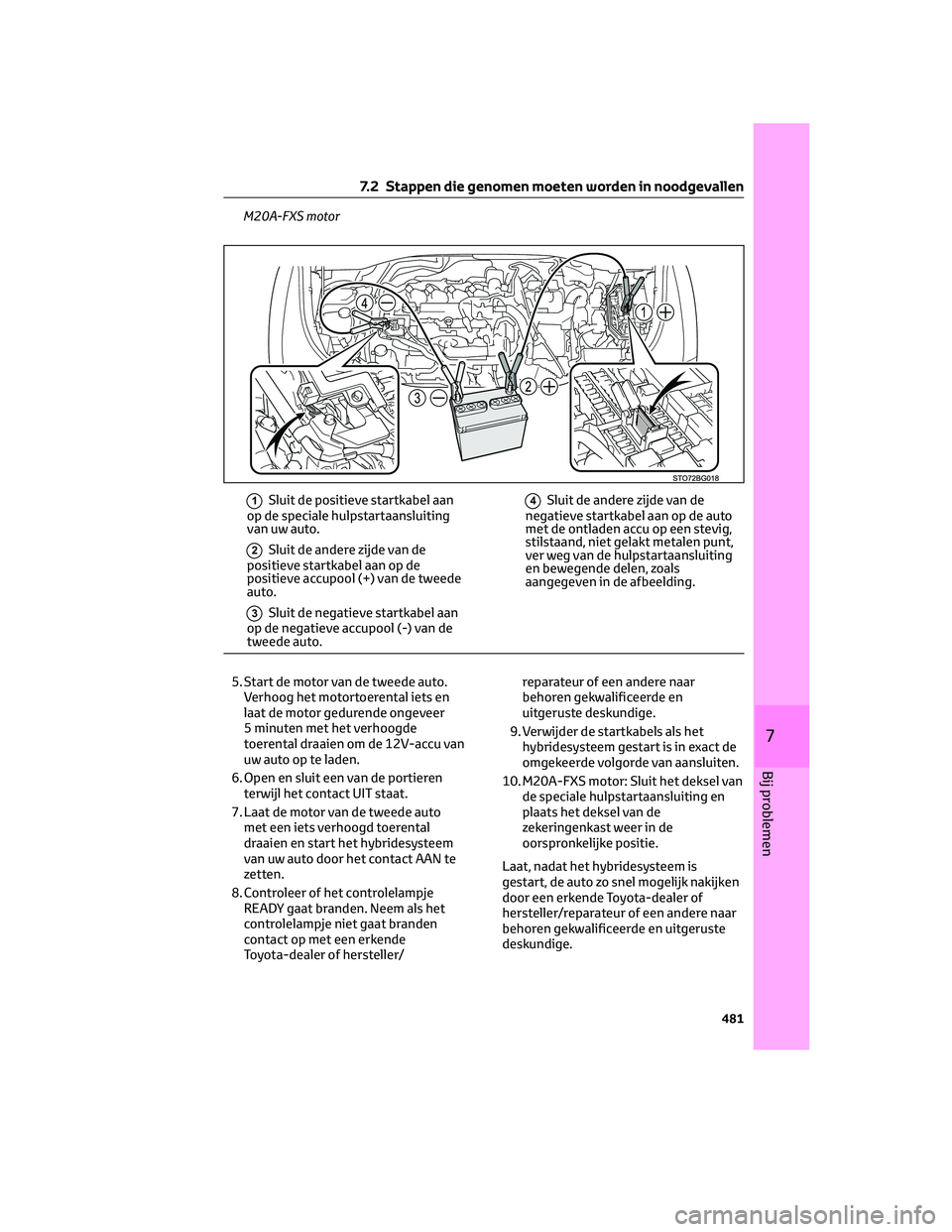

M20A-FXS motor
1Sluit de positieve startkabel aan
op de speciale hulpstartaansluiting
van uw auto.
2Sluit de andere zijde van de
positieve startkabel aan op de
positieve accupool (+) van de tweede
auto.
3Sluit de negatieve startkabel aan
op de negatieve accupool (-) van de
tweede auto.
4Sluit de andere zijde van de
negatieve startkabel aan op de auto
met de ontladen accu op een stevig,
stilstaand, niet gelakt metalen punt,
ver weg van de hulpstartaansluiting
en bewegende delen, zoals
aangegeven in de afbeelding.
5. Start de motor van de tweede auto.
Verhoog het motortoerental iets en
laat de motor gedurende ongeveer
5 minuten met het verhoogde
toerental draaien om de 12V-accu van
uw auto op te laden.
6. Open en sluit een van de portieren
terwijl het contact UIT staat.
7. Laat de motor van de tweede auto
met een iets verhoogd toerental
draaien en start het hybridesysteem
van uw auto door het contact AAN te
zetten.
8. Controleer of het controlelampje
READY gaat branden. Neem als het
controlelampje niet gaat branden
contact op met een erkende
Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en
uitgeruste deskundige.
9. Verwijder de startkabels als het
hybridesysteem gestart is in exact de
omgekeerde volgorde van aansluiten.
10. M20A-FXS motor: Sluit het deksel van
de speciale hulpstartaansluiting en
plaats het deksel van de
zekeringenkast weer in de
oorspronkelijke positie.
Laat, nadat het hybridesysteem is
gestart, de auto zo snel mogelijk nakijken
door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
7.2 Stappen die genomen moeten worden in noodgevallen
481
7
Bij problemen

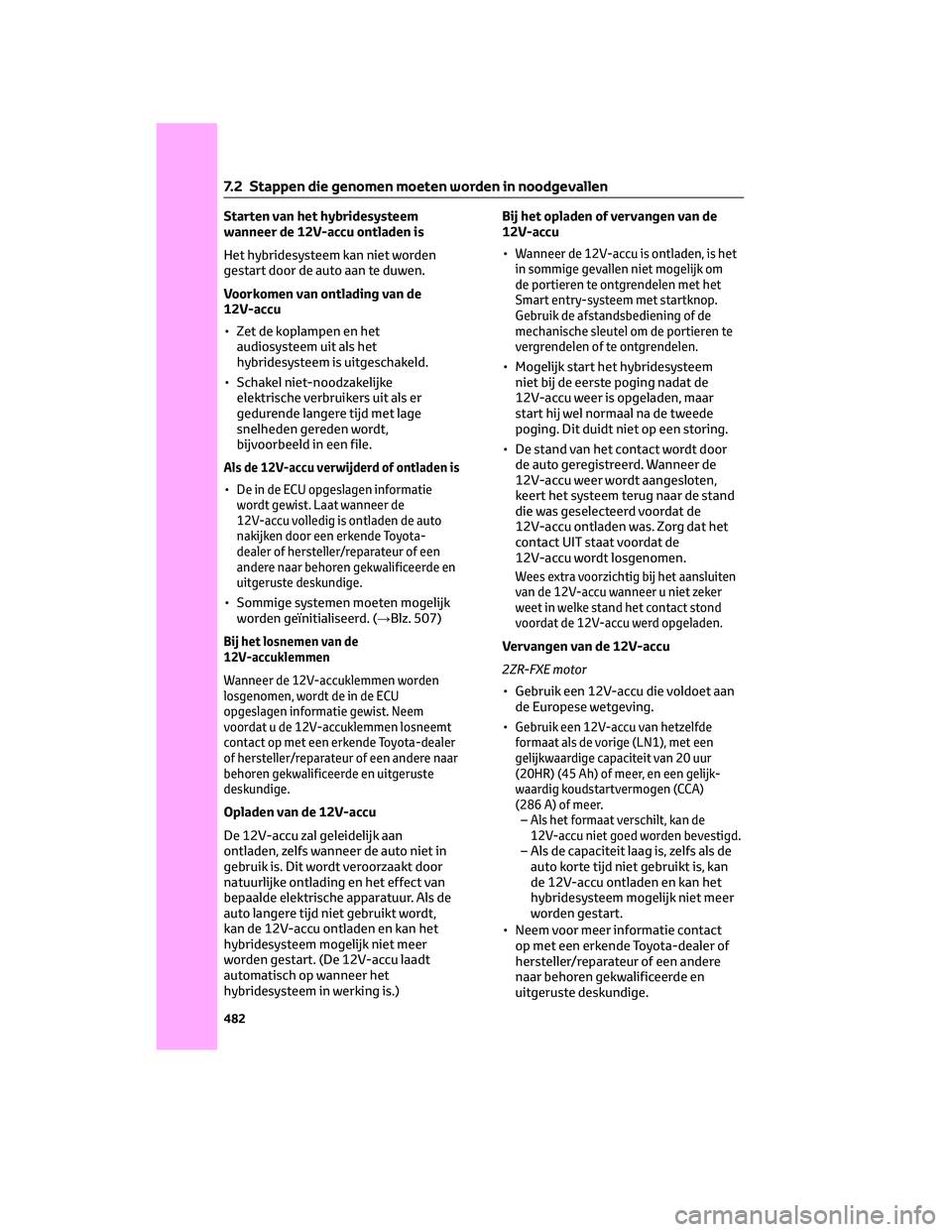

Starten van het hybridesysteem
wanneer de 12V-accu ontladen is
Het hybridesysteem kan niet worden
gestart door de auto aan te duwen.
Voorkomen van ontlading van de
12V-accu
• Zet de koplampen en het
audiosysteem uit als het
hybridesysteem is uitgeschakeld.
• Schakel niet-noodzakelijke
elektrische verbruikers uit als er
gedurende langere tijd met lage
snelheden gereden wordt,
bijvoorbeeld in een file.
Als de 12V-accu verwijderd of ontladen is
•De in de ECU opgeslagen informatie
wordt gewist. Laat wanneer de
12V-accu volledig is ontladen de auto
nakijken door een erkende Toyota-
dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en
uitgeruste deskundige.
• Sommige systemen moeten mogelijk
worden geïnitialiseerd. (→Blz. 507)
Bij het losnemen van de
12V-accuklemmen
Wanneer de 12V-accuklemmen worden
losgenomen, wordt de in de ECU
opgeslagen informatie gewist. Neem
voordat u de 12V-accuklemmen losneemt
contact op met een erkende Toyota-dealer
of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
Opladen van de 12V-accu
De 12V-accu zal geleidelijk aan
ontladen, zelfs wanneer de auto niet in
gebruik is. Dit wordt veroorzaakt door
natuurlijke ontlading en het effect van
bepaalde elektrische apparatuur. Als de
auto langere tijd niet gebruikt wordt,
kan de 12V-accu ontladen en kan het
hybridesysteem mogelijk niet meer
worden gestart. (De 12V-accu laadt
automatisch op wanneer het
hybridesysteem in werking is.)Bij het opladen of vervangen van de
12V-accu
•
Wanneer de 12V-accu is ontladen, is het
in sommige gevallen niet mogelijk om
de portieren te ontgrendelen met het
Smart entry-systeem met startknop.
Gebruik de afstandsbediening of de
mechanische sleutel om de portieren te
vergrendelen of te ontgrendelen.
• Mogelijk start het hybridesysteem
niet bij de eerste poging nadat de
12V-accu weer is opgeladen, maar
start hij wel normaal na de tweede
poging. Dit duidt niet op een storing.
• De stand van het contact wordt door
de auto geregistreerd. Wanneer de
12V-accu weer wordt aangesloten,
keert het systeem terug naar de stand
die was geselecteerd voordat de
12V-accu ontladen was. Zorg dat het
contact UIT staat voordat de
12V-accu wordt losgenomen.
Wees extra voorzichtig bij het aansluiten
van de 12V-accu wanneer u niet zeker
weet in welke stand het contact stond
voordat de 12V-accu werd opgeladen.
Vervangen van de 12V-accu
2ZR-FXE motor
• Gebruik een 12V-accu die voldoet aan
de Europese wetgeving.
•
Gebruik een 12V-accu van hetzelfde
formaat als de vorige (LN1), met een
gelijkwaardige capaciteit van 20 uur
(20HR) (45 Ah) of meer, en een gelijk-
waardig koudstartvermogen (CCA)
(286 A) of meer.
–Als het formaat verschilt, kan de
12V-accu niet goed worden bevestigd.
– Als de capaciteit laag is, zelfs als de
auto korte tijd niet gebruikt is, kan
de 12V-accu ontladen en kan het
hybridesysteem mogelijk niet meer
worden gestart.
• Neem voor meer informatie contact
op met een erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige.
7.2 Stappen die genomen moeten worden in noodgevallen
482

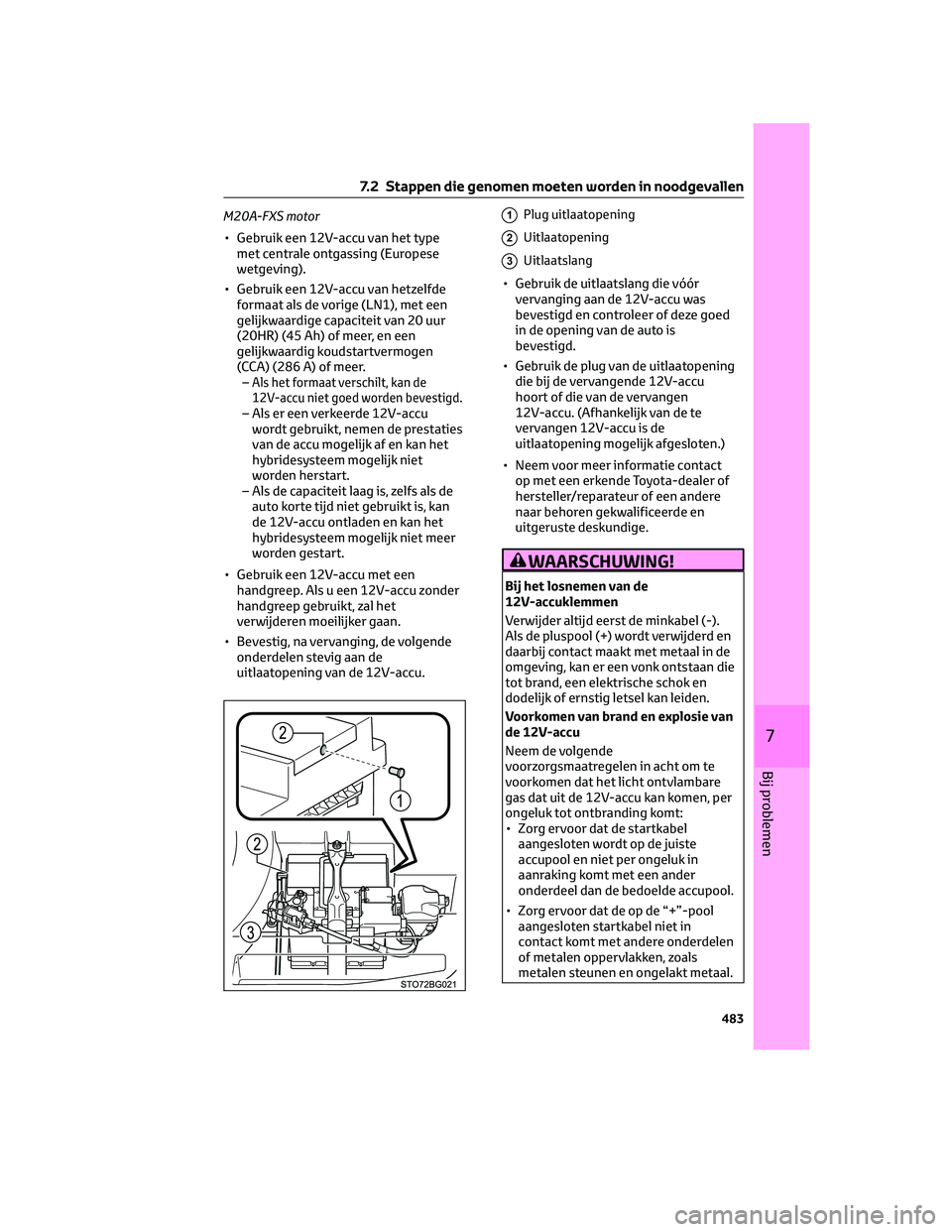

M20A-FXS motor
• Gebruik een 12V-accu van het type
met centrale ontgassing (Europese
wetgeving).
• Gebruik een 12V-accu van hetzelfde
formaat als de vorige (LN1), met een
gelijkwaardige capaciteit van 20 uur
(20HR) (45 Ah) of meer, en een
gelijkwaardig koudstartvermogen
(CCA) (286 A) of meer.
–
Als het formaat verschilt, kan de
12V-accu niet goed worden bevestigd.
– Als er een verkeerde 12V-accu
wordt gebruikt, nemen de prestaties
van de accu mogelijk af en kan het
hybridesysteem mogelijk niet
worden herstart.
– Als de capaciteit laag is, zelfs als de
auto korte tijd niet gebruikt is, kan
de 12V-accu ontladen en kan het
hybridesysteem mogelijk niet meer
worden gestart.
• Gebruik een 12V-accu met een
handgreep. Als u een 12V-accu zonder
handgreep gebruikt, zal het
verwijderen moeilijker gaan.
• Bevestig, na vervanging, de volgende
onderdelen stevig aan de
uitlaatopening van de 12V-accu.
1Plug uitlaatopening
2Uitlaatopening
3Uitlaatslang
• Gebruik de uitlaatslang die vóór
vervanging aan de 12V-accu was
bevestigd en controleer of deze goed
in de opening van de auto is
bevestigd.
• Gebruik de plug van de uitlaatopening
die bij de vervangende 12V-accu
hoort of die van de vervangen
12V-accu. (Afhankelijk van de te
vervangen 12V-accu is de
uitlaatopening mogelijk afgesloten.)
• Neem voor meer informatie contact
op met een erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige.
WAARSCHUWING!
Bij het losnemen van de
12V-accuklemmen
Verwijder altijd eerst de minkabel (-).
Als de pluspool (+) wordt verwijderd en
daarbij contact maakt met metaal in de
omgeving, kan er een vonk ontstaan die
tot brand, een elektrische schok en
dodelijk of ernstig letsel kan leiden.
Voorkomen van brand en explosie van
de 12V-accu
Neem de volgende
voorzorgsmaatregelen in acht om te
voorkomen dat het licht ontvlambare
gas dat uit de 12V-accu kan komen, per
ongeluk tot ontbranding komt:
• Zorg ervoor dat de startkabel
aangesloten wordt op de juiste
accupool en niet per ongeluk in
aanraking komt met een ander
onderdeel dan de bedoelde accupool.
• Zorg ervoor dat de op de “+”-pool
aangesloten startkabel niet in
contact komt met andere onderdelen
of metalen oppervlakken, zoals
metalen steunen en ongelakt metaal.
7.2 Stappen die genomen moeten worden in noodgevallen
483
7
Bij problemen

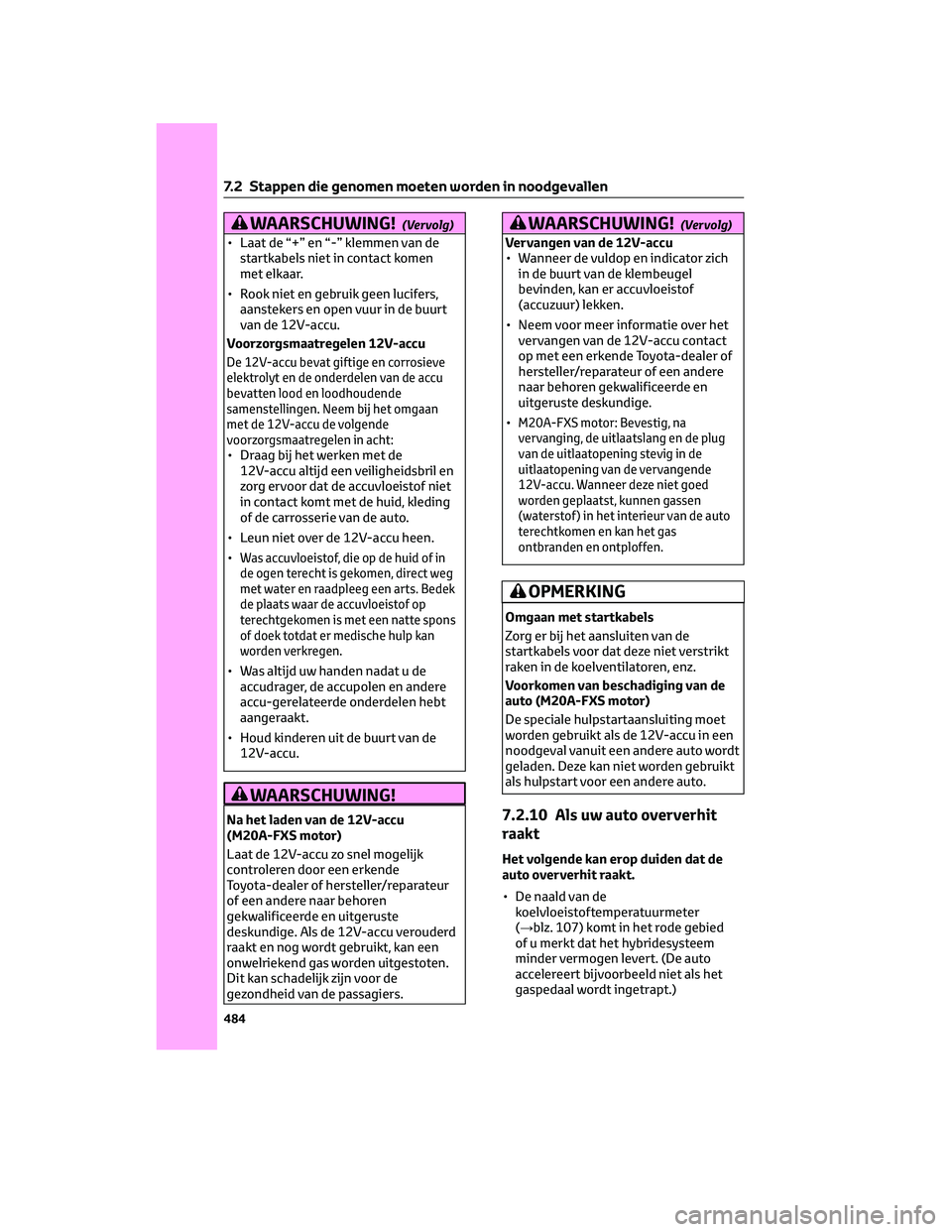

WAARSCHUWING!(Vervolg)
• Laat de “+” en “-” klemmen van de
startkabels niet in contact komen
met elkaar.
• Rook niet en gebruik geen lucifers,
aanstekers en open vuur in de buurt
van de 12V-accu.
Voorzorgsmaatregelen 12V-accu
De 12V-accu bevat giftige en corrosieve
elektrolyt en de onderdelen van de accu
bevatten lood en loodhoudende
samenstellingen. Neem bij het omgaan
met de 12V-accu de volgende
voorzorgsmaatregelen in acht:
• Draag bij het werken met de
12V-accu altijd een veiligheidsbril en
zorg ervoor dat de accuvloeistof niet
in contact komt met de huid, kleding
of de carrosserie van de auto.
• Leun niet over de 12V-accu heen.
•
Was accuvloeistof, die op de huid of in
de ogen terecht is gekomen, direct weg
met water en raadpleeg een arts. Bedek
de plaats waar de accuvloeistof op
terechtgekomen is met een natte spons
of doek totdat er medische hulp kan
worden verkregen.
• Was altijd uw handen nadat u de
accudrager, de accupolen en andere
accu-gerelateerde onderdelen hebt
aangeraakt.
• Houd kinderen uit de buurt van de
12V-accu.
WAARSCHUWING!
Na het laden van de 12V-accu
(M20A-FXS motor)
Laat de 12V-accu zo snel mogelijk
controleren door een erkende
Toyota-dealer of hersteller/reparateur
of een andere naar behoren
gekwalificeerde en uitgeruste
deskundige. Als de 12V-accu verouderd
raakt en nog wordt gebruikt, kan een
onwelriekend gas worden uitgestoten.
Dit kan schadelijk zijn voor de
gezondheid van de passagiers.
WAARSCHUWING!(Vervolg)
Vervangen van de 12V-accu
• Wanneer de vuldop en indicator zich
in de buurt van de klembeugel
bevinden, kan er accuvloeistof
(accuzuur) lekken.
• Neem voor meer informatie over het
vervangen van de 12V-accu contact
op met een erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige.
•
M20A-FXS motor: Bevestig, na
vervanging, de uitlaatslang en de plug
van de uitlaatopening stevig in de
uitlaatopening van de vervangende
12V-accu. Wanneer deze niet goed
worden geplaatst, kunnen gassen
(waterstof ) in het interieur van de auto
terechtkomen en kan het gas
ontbranden en ontploffen.
OPMERKING
Omgaan met startkabels
Zorg er bij het aansluiten van de
startkabels voor dat deze niet verstrikt
raken in de koelventilatoren, enz.
Voorkomen van beschadiging van de
auto (M20A-FXS motor)
De speciale hulpstartaansluiting moet
worden gebruikt als de 12V-accu in een
noodgeval vanuit een andere auto wordt
geladen. Deze kan niet worden gebruikt
als hulpstart voor een andere auto.
7.2.10 Als uw auto oververhit
raakt
Het volgende kan erop duiden dat de
auto oververhit raakt.
• De naald van de
koelvloeistoftemperatuurmeter
(→blz. 107) komt in het rode gebied
of u merkt dat het hybridesysteem
minder vermogen levert. (De auto
accelereert bijvoorbeeld niet als het
gaspedaal wordt ingetrapt.)
7.2 Stappen die genomen moeten worden in noodgevallen
484

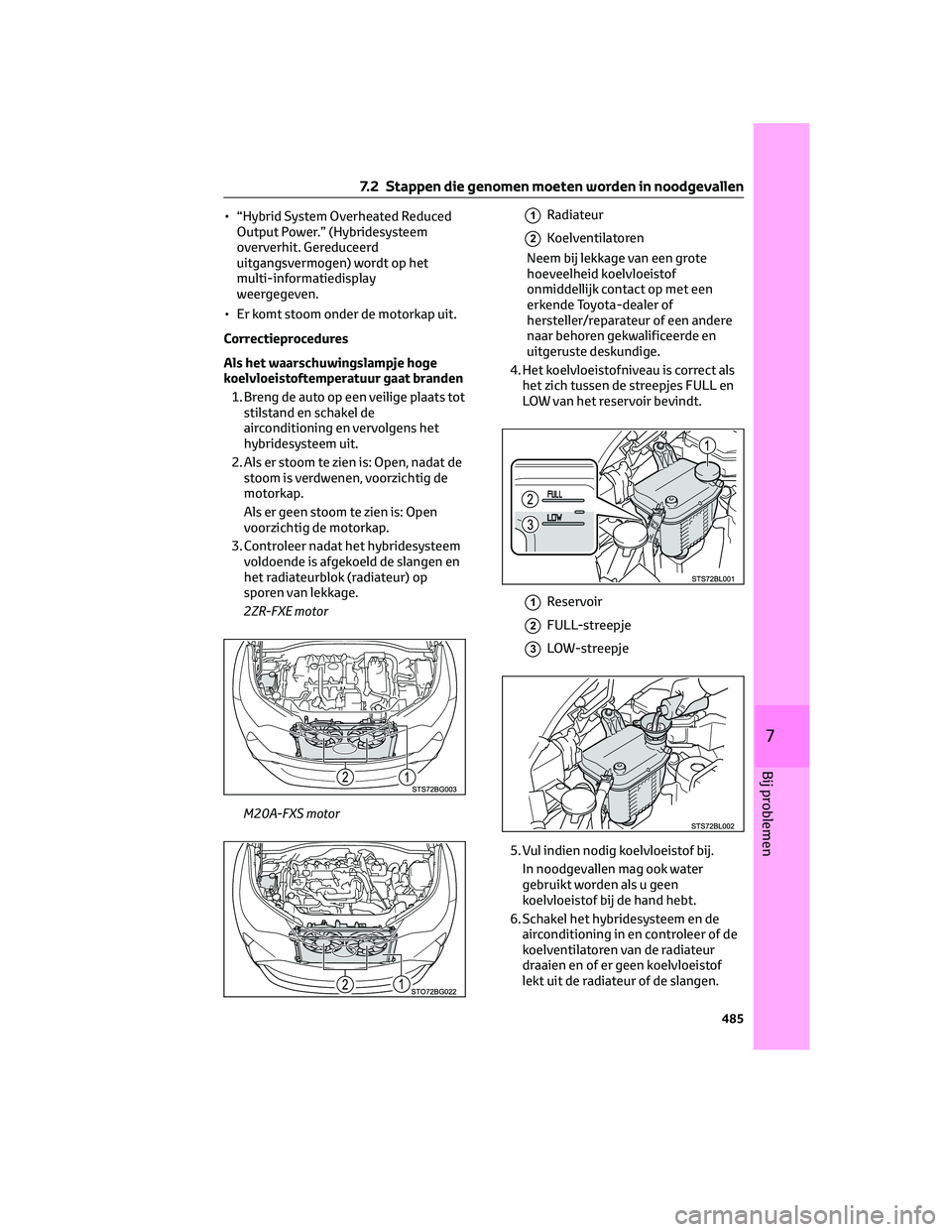

• “Hybrid System Overheated Reduced
Output Power.” (Hybridesysteem
oververhit. Gereduceerd
uitgangsvermogen) wordt op het
multi-informatiedisplay
weergegeven.
• Er komt stoom onder de motorkap uit.
Correctieprocedures
Als het waarschuwingslampje hoge
koelvloeistoftemperatuur gaat branden
1. Breng de auto op een veilige plaats tot
stilstand en schakel de
airconditioning en vervolgens het
hybridesysteem uit.
2. Als er stoom te zien is: Open, nadat de
stoom is verdwenen, voorzichtig de
motorkap.
Als er geen stoom te zien is: Open
voorzichtig de motorkap.
3. Controleer nadat het hybridesysteem
voldoende is afgekoeld de slangen en
het radiateurblok (radiateur) op
sporen van lekkage.
2ZR-FXE motor
M20A-FXS motor1Radiateur
2Koelventilatoren
Neem bij lekkage van een grote
hoeveelheid koelvloeistof
onmiddellijk contact op met een
erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige.
4. Het koelvloeistofniveau is correct als
het zich tussen de streepjes FULL en
LOW van het reservoir bevindt.
1Reservoir
2FULL-streepje
3LOW-streepje
5. Vul indien nodig koelvloeistof bij.
In noodgevallen mag ook water
gebruikt worden als u geen
koelvloeistof bij de hand hebt.
6. Schakel het hybridesysteem en de
airconditioning in en controleer of de
koelventilatoren van de radiateur
draaien en of er geen koelvloeistof
lekt uit de radiateur of de slangen.
7.2 Stappen die genomen moeten worden in noodgevallen
485
7
Bij problemen

De koelventilatoren gaan draaien als
de airconditioning wordt
ingeschakeld direct na een koude
start. Controleer of de ventilatoren
draaien door ernaar te luisteren en te
voelen of er luchtstroom is. Schakel
als u hier niet zeker van bent de
airconditioning nog een aantal keer in
en uit. (De ventilatoren werken
mogelijk niet bij temperaturen
beneden het vriespunt.)
7.
Als de ventilatoren niet draaien: Zet het
hybridesysteem onmiddellijk uit en
neem contact op met een erkende
Toyota-dealer of hersteller/reparateur
of een andere naar behoren
gekwalificeerde en uitgeruste
deskundige.
Als de ventilatoren draaien: Laat de
auto nakijken door de dichtstbijzijnde
erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige.
Als “Hybrid system overheated. Reduced
output power.” (Hybridesysteem
oververhit. Gereduceerd
uitgangsvermogen) wordt weergegeven
op het multi-informatiedisplay
1. Breng de auto op een veilige plaats tot
stilstand.
2. Schakel het hybridesysteem uit en
open de motorkap voorzichtig.
3. Controleer nadat het hybridesysteem
is afgekoeld de slangen en het
radiateurblok (radiateur) op sporen
van lekkage.
2ZR-FXE motorM20A-FXS motor
1Radiateur
2Koelventilatoren
Neem bij lekkage van een grote hoe-
veelheid koelvloeistof onmiddellijk
contact op met een erkende Toyota-
dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde
en uitgeruste deskundige.
4. Het koelvloeistofniveau is correct als
het zich tussen de streepjes FULL
(vol) en LOW (laag) bevindt wanneer
het hybridesysteem koud is.
2ZR-FXE motor
M20A-FXS motor
7.2 Stappen die genomen moeten worden in noodgevallen
486

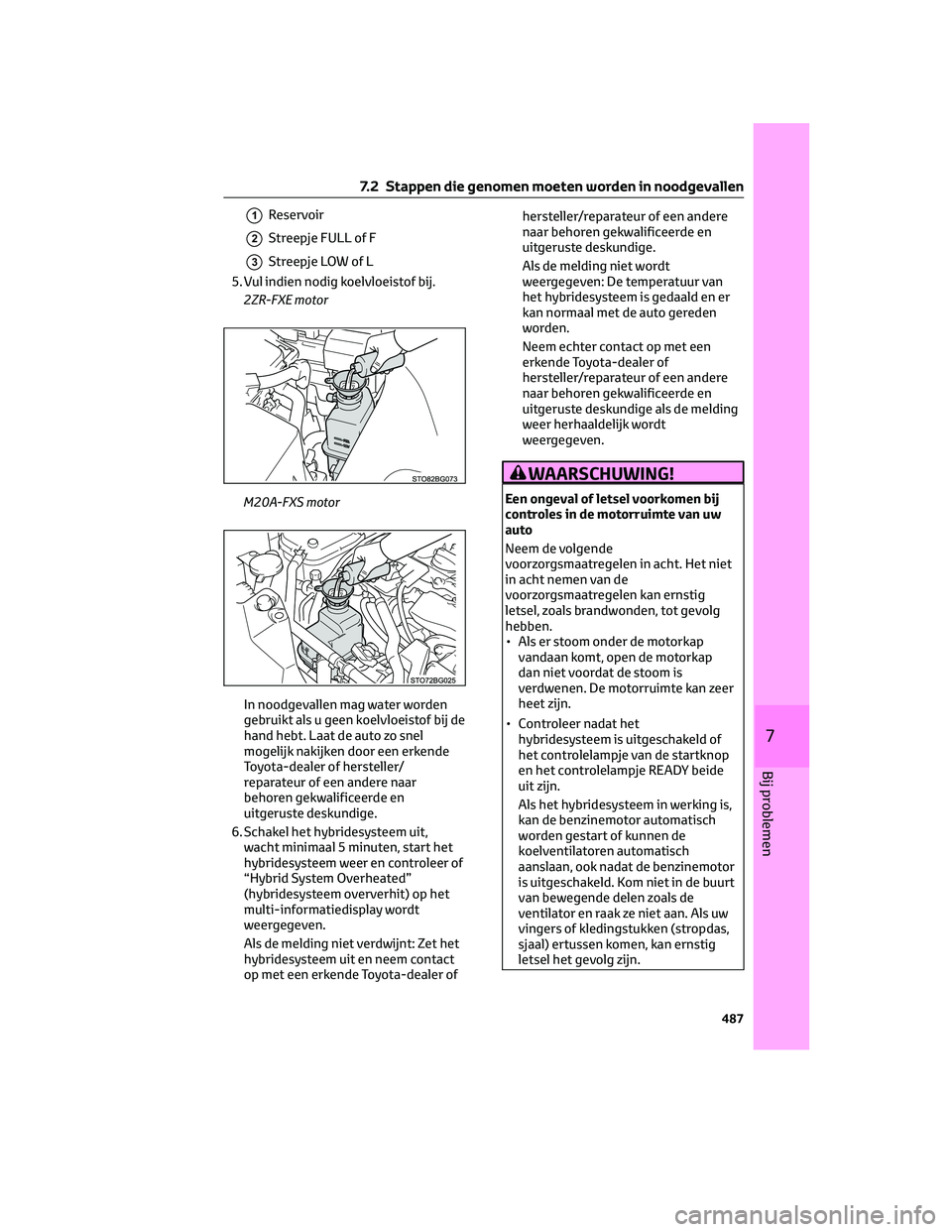

1Reservoir
2Streepje FULL of F
3Streepje LOW of L
5. Vul indien nodig koelvloeistof bij.
2ZR-FXE motor
M20A-FXS motor
In noodgevallen mag water worden
gebruikt als u geen koelvloeistof bij de
hand hebt. Laat de auto zo snel
mogelijk nakijken door een erkende
Toyota-dealer of hersteller/
reparateur of een andere naar
behoren gekwalificeerde en
uitgeruste deskundige.
6. Schakel het hybridesysteem uit,
wacht minimaal 5 minuten, start het
hybridesysteem weer en controleer of
“Hybrid System Overheated”
(hybridesysteem oververhit) op het
multi-informatiedisplay wordt
weergegeven.
Als de melding niet verdwijnt: Zet het
hybridesysteem uit en neem contact
op met een erkende Toyota-dealer ofhersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige.
Als de melding niet wordt
weergegeven: De temperatuur van
het hybridesysteem is gedaald en er
kan normaal met de auto gereden
worden.
Neem echter contact op met een
erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige als de melding
weer herhaaldelijk wordt
weergegeven.
WAARSCHUWING!
Een ongeval of letsel voorkomen bij
controles in de motorruimte van uw
auto
Neem de volgende
voorzorgsmaatregelen in acht. Het niet
in acht nemen van de
voorzorgsmaatregelen kan ernstig
letsel, zoals brandwonden, tot gevolg
hebben.
• Als er stoom onder de motorkap
vandaan komt, open de motorkap
dan niet voordat de stoom is
verdwenen. De motorruimte kan zeer
heet zijn.
• Controleer nadat het
hybridesysteem is uitgeschakeld of
het controlelampje van de startknop
en het controlelampje READY beide
uit zijn.
Als het hybridesysteem in werking is,
kan de benzinemotor automatisch
worden gestart of kunnen de
koelventilatoren automatisch
aanslaan, ook nadat de benzinemotor
is uitgeschakeld. Kom niet in de buurt
van bewegende delen zoals de
ventilator en raak ze niet aan. Als uw
vingers of kledingstukken (stropdas,
sjaal) ertussen komen, kan ernstig
letsel het gevolg zijn.
7.2 Stappen die genomen moeten worden in noodgevallen
487
7
Bij problemen

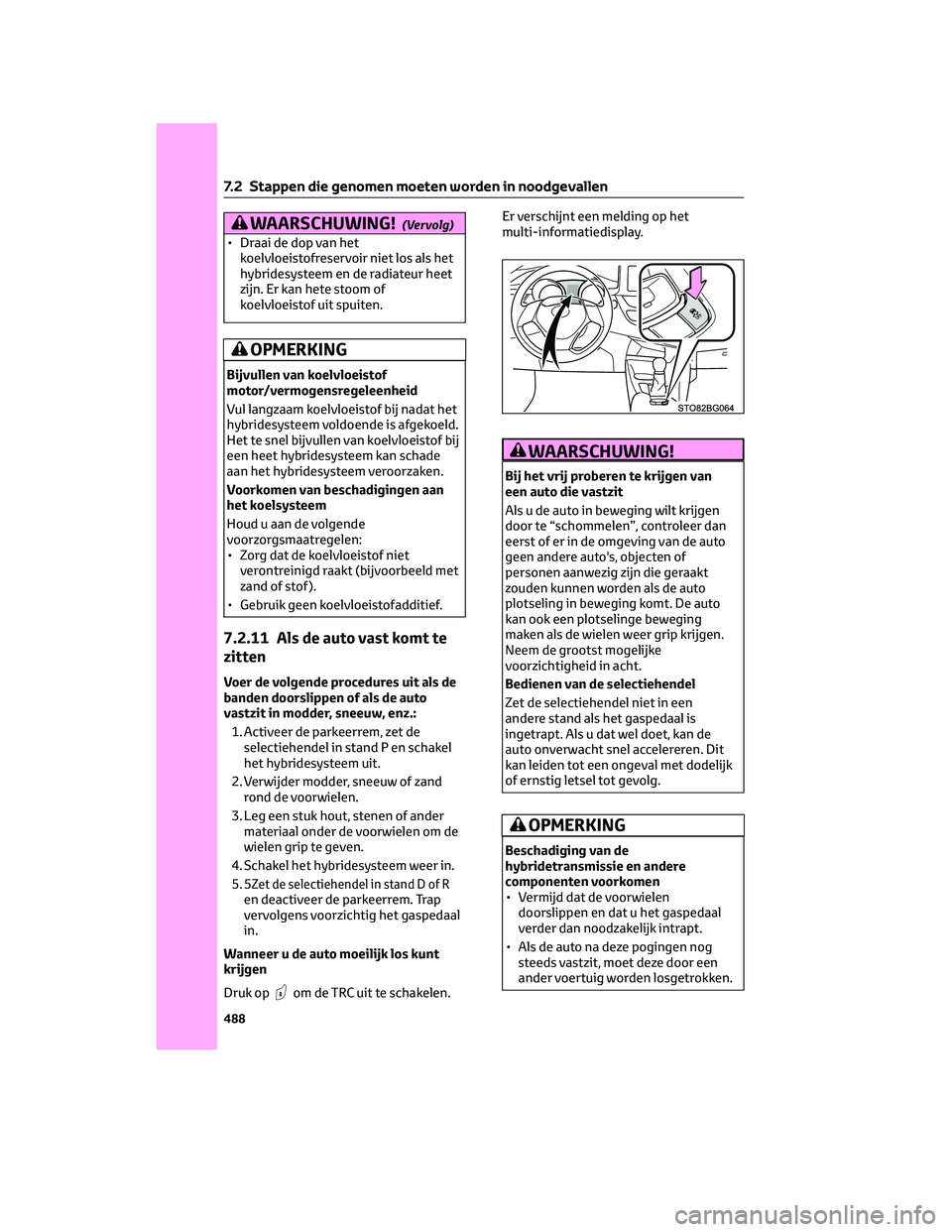

WAARSCHUWING!(Vervolg)
• Draai de dop van hetkoelvloeistofreservoir niet los als het
hybridesysteem en de radiateur heet
zijn. Er kan hete stoom of
koelvloeistof uit spuiten.
OPMERKING
Bijvullen van koelvloeistof
motor/vermogensregeleenheid
Vul langzaam koelvloeistof bij nadat het
hybridesysteem voldoende is afgekoeld.
Het te snel bijvullen van koelvloeistof bij
een heet hybridesysteem kan schade
aan het hybridesysteem veroorzaken.
Voorkomen van beschadigingen aan
het koelsysteem
Houd u aan de volgende
voorzorgsmaatregelen:
• Zorg dat de koelvloeistof nietverontreinigd raakt (bijvoorbeeld met
zand of stof ).
• Gebruik geen koelvloeistofadditief.
7.2.11 Als de auto vast komt te
zitten
Voer de volgende procedures uit als de
banden doorslippen of als de auto
vastzit in modder, sneeuw, enz.: 1. Activeer de parkeerrem, zet de selectiehendel in stand P en schakel
het hybridesysteem uit.
2. Verwijder modder, sneeuw of zand rond de voorwielen.
3. Leg een stuk hout, stenen of ander materiaal onder de voorwielen om de
wielen grip te geven.
4. Schakel het hybridesysteem weer in.
5. 5
Zet de selectiehendel in stand D of Ren deactiveer de parkeerrem. Trap
vervolgens voorzichtig het gaspedaal
in.
Wanneer u de auto moeilijk los kunt
krijgen
Druk op
om de TRC uit te schakelen. Er verschijnt een melding op het
multi-informatiedisplay.
WAARSCHUWING!
Bij het vrij proberen te krijgen van
een auto die vastzit
Als u de auto in beweging wilt krijgen
door te “schommelen”, controleer dan
eerst of er in de omgeving van de auto
geen andere auto's, objecten of
personen aanwezig zijn die geraakt
zouden kunnen worden als de auto
plotseling in beweging komt. De auto
kan ook een plotselinge beweging
maken als de wielen weer grip krijgen.
Neem de grootst mogelijke
voorzichtigheid in acht.
Bedienen van de selectiehendel
Zet de selectiehendel niet in een
andere stand als het gaspedaal is
ingetrapt. Als u dat wel doet, kan de
auto onverwacht snel accelereren. Dit
kan leiden tot een ongeval met dodelijk
of ernstig letsel tot gevolg.
OPMERKING
Beschadiging van de
hybridetransmissie en andere
componenten voorkomen
• Vermijd dat de voorwielen
doorslippen en dat u het gaspedaal
verder dan noodzakelijk intrapt.
• Als de auto na deze pogingen nog steeds vastzit, moet deze door een
ander voertuig worden losgetrokken.
7.2 Stappen die genomen moeten worden in noodgevallen
488
