4994-5. Uso de los sistemas de asistencia a la conducción
4
Conducción
C-HR_HEV_OM_Europe_OM10767S
■ Indicador S-IPA dentro del contador (P. 1 6 1 )
Este indicador se enciende cuando el sistema de aparcamiento in teligente sencillo
acciona automáticamente el volante. Una vez finalizado el contr ol, el indicador
parpadea brevemente y se después se apaga.
■ Visualizador emergente del sensor de ayuda de estacionamiento de Toyota
Cuando está en funcionamiento el sistema de aparcamiento inteli gente sencillo, si
el sistema PKSB (frenos de asistencia al aparcamiento) detecta un obstáculo,
aparece automáticamente el visualizador del sensor de ayuda de estacionamiento
de Toyota en la pantalla de orientación ( P. 457), independientemente de si el
sistema PKSB (frenos de asistencia al aparcamiento) está activa do o desactivado.
( P. 478)
■ Si la velocidad del vehículo está a punto de superar el límite de velocidad
durante el control de asistencia
Se activará un avisador acústico y se mostrará un mensaje de in dicación de que el
vehículo puede superar el límite de velocidad de funcionamiento . Si se muestra
este mensaje, pise inmediatamente el pedal del freno para desac elerar. Si el
vehículo continúa acelerando, el control de asistencia se cance lará al superar una
cierta velocidad. ( P. 523)

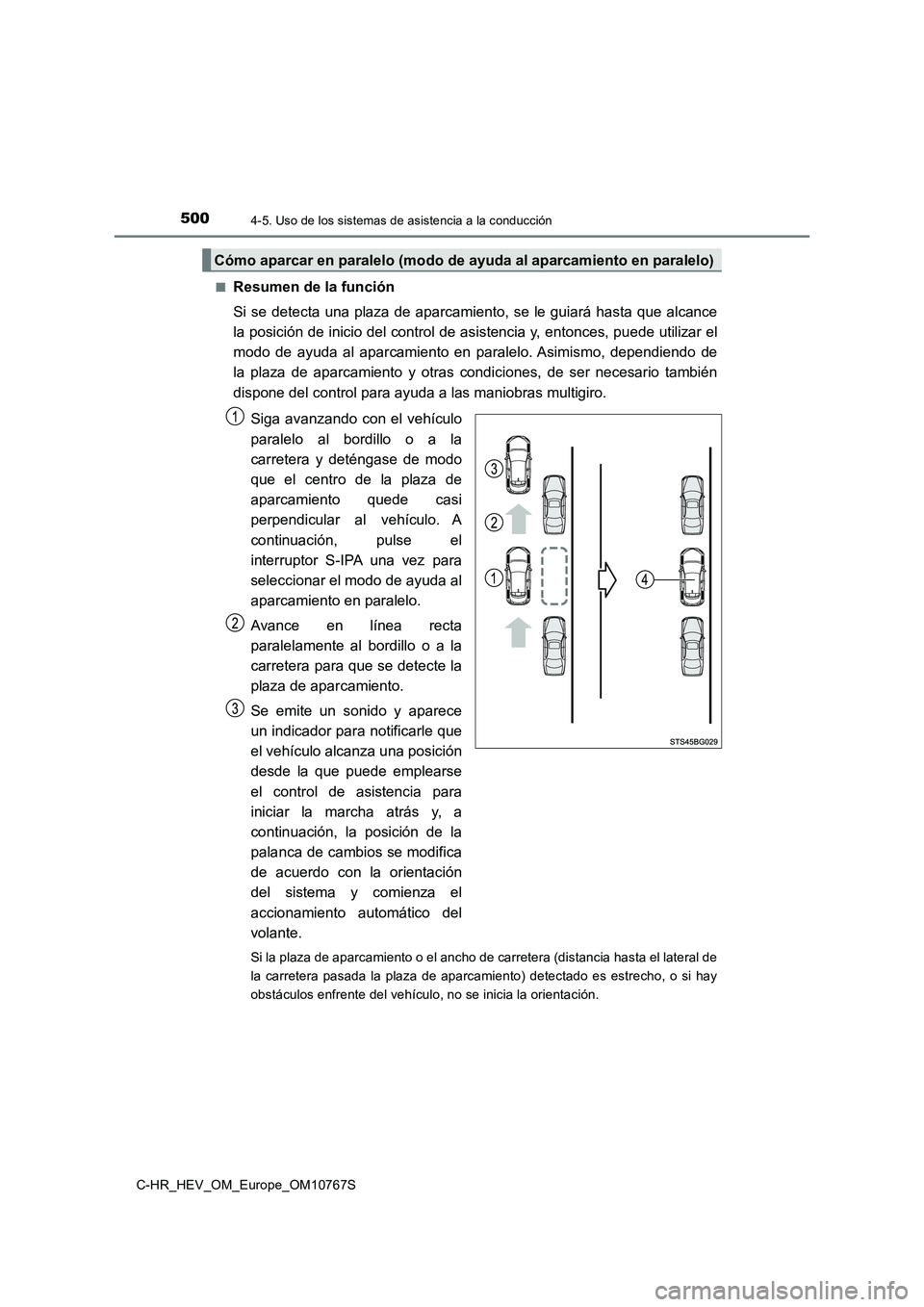

5004-5. Uso de los sistemas de asistencia a la conducción
C-HR_HEV_OM_Europe_OM10767S
■Resumen de la función
Si se detecta una plaza de aparcamiento, se le guiará hasta que alcance
la posición de inicio del control de asistencia y, entonces, pu ede utilizar el
modo de ayuda al aparcamiento en paralelo. Asimismo, dependiend o de
la plaza de aparcamiento y otras condiciones, de ser necesario también
dispone del control para ayuda a las maniobras multigiro.
Siga avanzando con el vehículo
paralelo al bordillo o a la
carretera y deténgase de modo
que el centro de la plaza de
aparcamiento quede casi
perpendicular al vehículo. A
continuación, pulse el
interruptor S-IPA una vez para
seleccionar el modo de ayuda al
aparcamiento en paralelo.
Avance en línea recta
paralelamente al bordillo o a la
carretera para que se detecte la
plaza de aparcamiento.
Se emite un sonido y aparece
un indicador para notificarle que
el vehículo alcanza una posición
desde la que puede emplearse
el control de asistencia para
iniciar la marcha atrás y, a
continuación, la posición de la
palanca de cambios se modifica
de acuerdo con la orientación
del sistema y comienza el
accionamiento automático del
volante.
Si la plaza de aparcamiento o el ancho de carretera (distancia hasta el lateral de
la carretera pasada la plaza de aparcamiento) detectado es estr echo, o si hay
obstáculos enfrente del vehículo, no se inicia la orientación.
Cómo aparcar en paralelo (modo de ayuda al aparcamiento en para lelo)

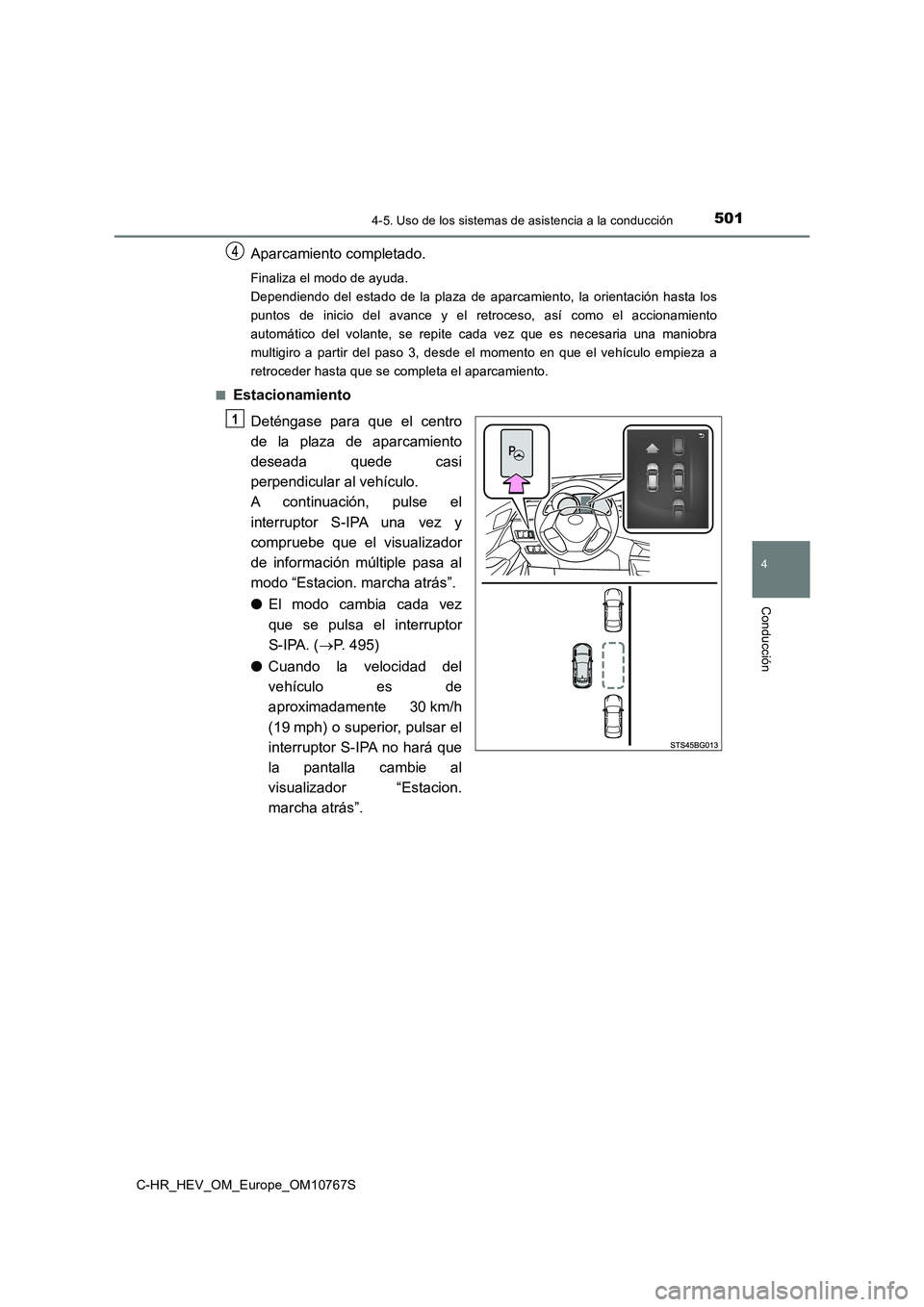

5014-5. Uso de los sistemas de asistencia a la conducción
4
Conducción
C-HR_HEV_OM_Europe_OM10767S
Aparcamiento completado.
Finaliza el modo de ayuda.
Dependiendo del estado de la plaza de aparcamiento, la orientac ión hasta los
puntos de inicio del avance y el retroceso, así como el acciona miento
automático del volante, se repite cada vez que es necesaria una maniobra
multigiro a partir del paso 3, desde el momento en que el vehíc ulo empieza a
retroceder hasta que se completa el aparcamiento.
■Estacionamiento
Deténgase para que el centro
de la plaza de aparcamiento
deseada quede casi
perpendicular al vehículo.
A continuación, pulse el
interruptor S-IPA una vez y
compruebe que el visualizador
de información múltiple pasa al
modo “Estacion. marcha atrás”.
● El modo cambia cada vez
que se pulsa el interruptor
S-IPA. ( P. 495)
● Cuando la velocidad del
vehículo es de
aproximadamente 30 km/h
(19 mph) o superior, pulsar el
interruptor S-IPA no hará que
la pantalla cambie al
visualizador “Estacion.
marcha atrás”.
1

5024-5. Uso de los sistemas de asistencia a la conducción
C-HR_HEV_OM_Europe_OM10767S
Avance en línea recta
paralelamente a la carretera (o
bordillo) y mantenga una
separación de
aproximadamente 1 m (3,3 pies)
respecto de cualquier vehículo
aparcado.
● Proceda lentamente.
● El sistema comienza a
buscar una plaza de
aparcamiento.
● Mientras busca una plaza, se puede accionar la palanca del
intermitente ( P. 324) para seleccionar una plaza de aparcamiento a
la izquierda o a la derecha.
● Al detener la función, pulse una vez el interruptor S-IPA para apagar
la función.
● Cuando se detecta una plaza de aparcamiento, la pantalla cambia.
Si se emite un pitido y se
muestra el indicador de parada
( P. 496) en la pantalla,
detenga el vehículo.
Si la palanca de cambios se pasa a la posición R, se emitirá un pitido
agudo y se activará el control de asistencia.
● Cuando comienza el funcionamiento automático del volante, se
muestran la indicación de funcionamiento automático del volante y el
indicador del nivel de asistencia ( P. 496) en el área de
visualización.
● Para detener el control de asistencia, pulse el interruptor S-IPA .
Aprox. 1 m
(3,3 pies)
2
3
4

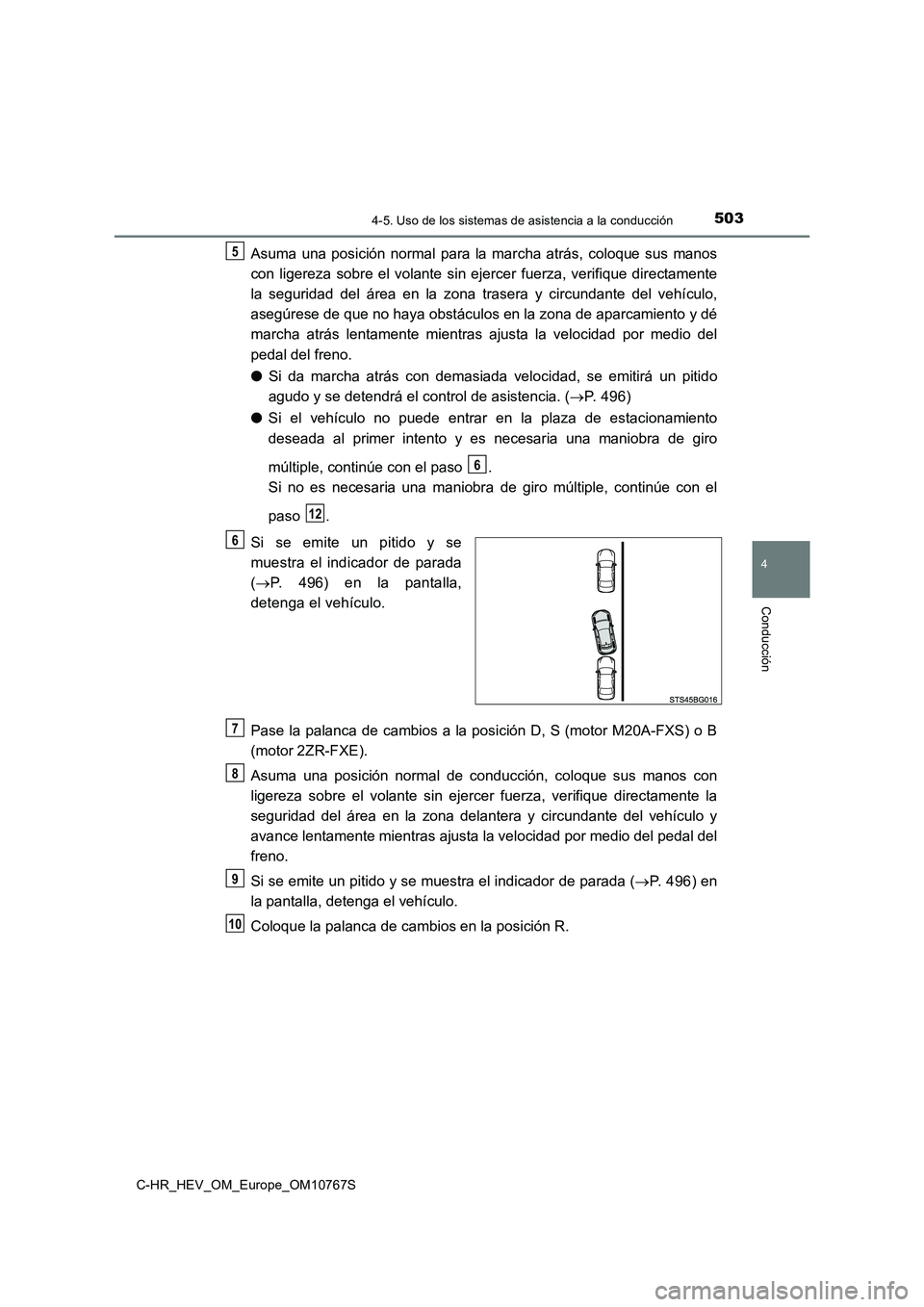

5034-5. Uso de los sistemas de asistencia a la conducción
4
Conducción
C-HR_HEV_OM_Europe_OM10767S
Asuma una posición normal para la marcha atrás, coloque sus manos
con ligereza sobre el volante sin ejercer fuerza, verifique dir ectamente
la seguridad del área en la zona trasera y circundante del vehí culo,
asegúrese de que no haya obstáculos en la zona de aparcamiento y dé
marcha atrás lentamente mientras ajusta la velocidad por medio del
pedal del freno.
● Si da marcha atrás con demasiada velocidad, se emitirá un pitido
agudo y se detendrá el control de asistencia. ( P. 496)
● Si el vehículo no puede entrar en la plaza de estacionamiento
deseada al primer intento y es necesaria una maniobra de giro
múltiple, continúe con el paso .
Si no es necesaria una maniobra de giro múltiple, continúe con el
paso .
Si se emite un pitido y se
muestra el indicador de parada
( P. 496) en la pantalla,
detenga el vehículo.
Pase la palanca de cambios a la posición D, S (motor M20A-FXS) o B
(motor 2ZR-FXE).
Asuma una posición normal de conducción, coloque sus manos con
ligereza sobre el volante sin ejercer fuerza, verifique directa mente la
seguridad del área en la zona delantera y circundante del vehíc ulo y
avance lentamente mientras ajusta la velocidad por medio del pe dal del
freno.
Si se emite un pitido y se muestra el indicador de parada ( P. 496) en
la pantalla, detenga el vehículo.
Coloque la palanca de cambios en la posición R.
5
6
12
6
7
8
9
10

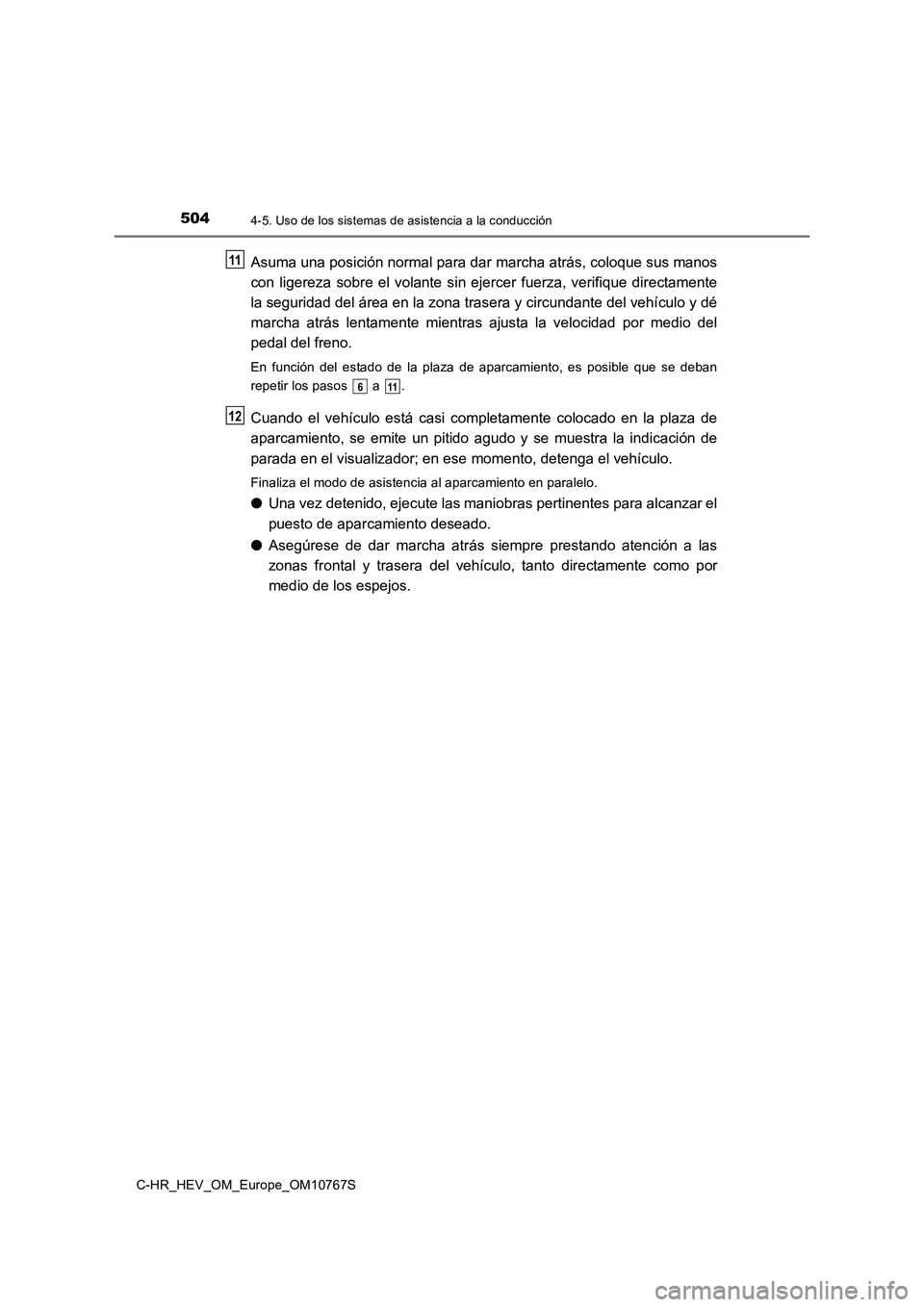

5044-5. Uso de los sistemas de asistencia a la conducción
C-HR_HEV_OM_Europe_OM10767S
Asuma una posición normal para dar marcha atrás, coloque sus manos
con ligereza sobre el volante sin ejercer fuerza, verifique dir ectamente
la seguridad del área en la zona trasera y circundante del vehí culo y dé
marcha atrás lentamente mientras ajusta la velocidad por medio del
pedal del freno.
En función del estado de la plaza de aparcamiento, es posible q ue se deban
repetir los pasos a .
Cuando el vehículo está casi completamente colocado en la plaza de
aparcamiento, se emite un pitido agudo y se muestra la indicaci ón de
parada en el visualizador; en ese momento, detenga el vehículo.
Finaliza el modo de asistencia al aparcamiento en paralelo.
● Una vez detenido, ejecute las maniobras pertinentes para alcanzar el
puesto de aparcamiento deseado.
● Asegúrese de dar marcha atrás siempre prestando atención a las
zonas frontal y trasera del vehículo, tanto directamente como p or
medio de los espejos.
11
611
12

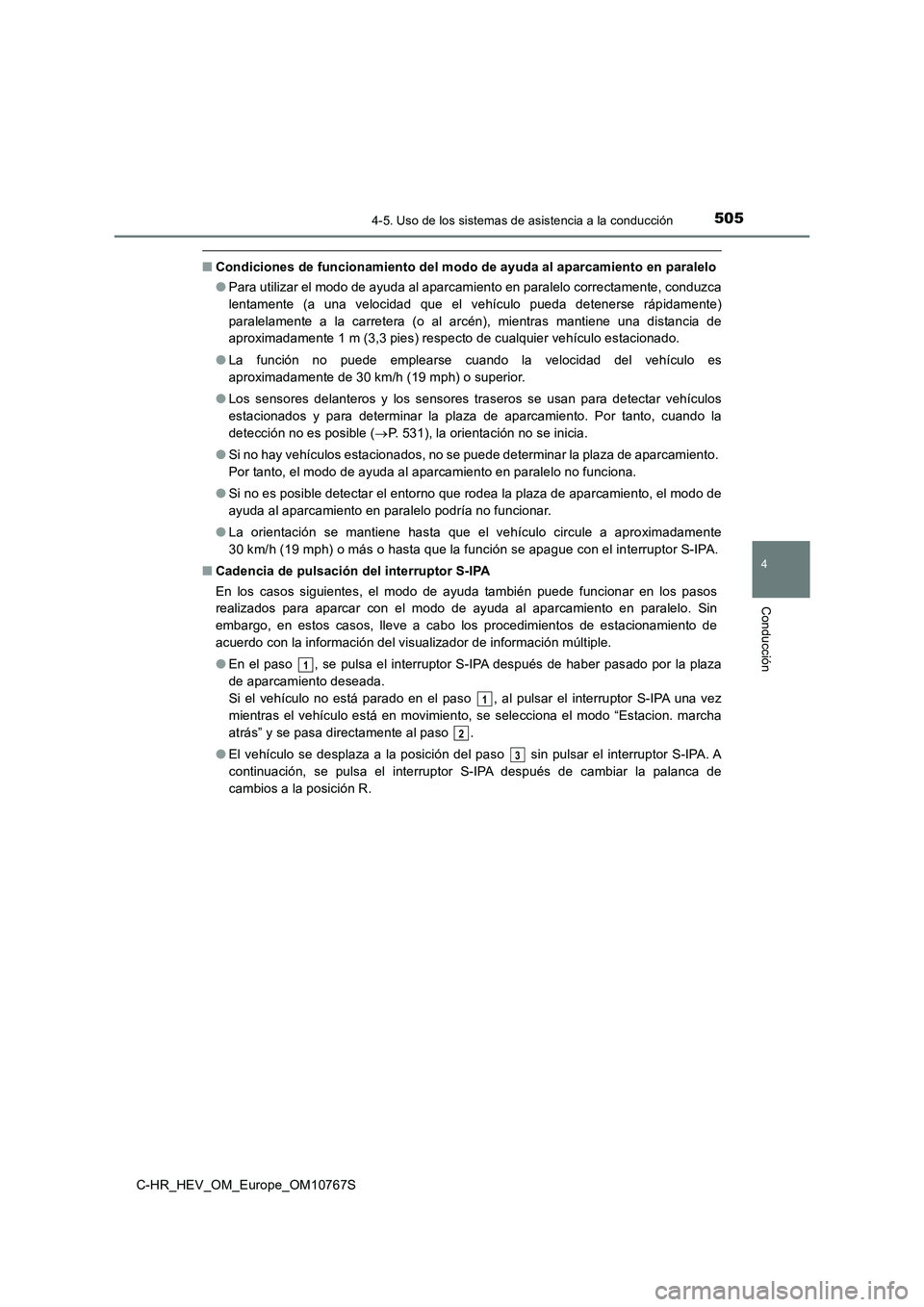

5054-5. Uso de los sistemas de asistencia a la conducción
4
Conducción
C-HR_HEV_OM_Europe_OM10767S
■Condiciones de funcionamiento del modo de ayuda al aparcamiento en paralelo
● Para utilizar el modo de ayuda al aparcamiento en paralelo correctamente, conduzca
lentamente (a una velocidad que el vehículo pueda detenerse ráp idamente)
paralelamente a la carretera (o al arcén), mientras mantiene un a distancia de
aproximadamente 1 m (3,3 pies) respecto de cualquier vehículo est acionado.
● La función no puede emplearse cuando la velocidad del vehículo es
aproximadamente de 30 km/h (19 mph) o superior.
● Los sensores delanteros y los sensores traseros se usan para detectar vehículos
estacionados y para determinar la plaza de aparcamiento. Por ta nto, cuando la
detección no es posible ( P. 531), la orientación no se inicia.
● Si no hay vehículos estacionados, no se puede determinar la plaza de aparcamiento.
Por tanto, el modo de ayuda al aparcamiento en paralelo no func iona.
● Si no es posible detectar el entorno que rodea la plaza de aparcamiento, el modo de
ayuda al aparcamiento en paralelo podría no funcionar.
● La orientación se mantiene hasta que el vehículo circule a aproximadamente
30 km/h (19 mph) o más o hasta que la función se apague con el in terruptor S-IPA.
■ Cadencia de pulsación del interruptor S-IPA
En los casos siguientes, el modo de ayuda también puede funcion ar en los pasos
realizados para aparcar con el modo de ayuda al aparcamiento en paralelo. Sin
embargo, en estos casos, lleve a cabo los procedimientos de est acionamiento de
acuerdo con la información del visualizador de información múlt iple.
● En el paso , se pulsa el interruptor S-IPA después de haber pasado por la plaza
de aparcamiento deseada.
Si el vehículo no está parado en el paso , al pulsar el interru ptor S-IPA una vez
mientras el vehículo está en movimiento, se selecciona el modo “Estacion. marcha
atrás” y se pasa directamente al paso .
● El vehículo se desplaza a la posición del paso sin pulsar el interruptor S-IPA. A
continuación, se pulsa el interruptor S-IPA después de cambiar la palanca de
cambios a la posición R.
1
1
2
3

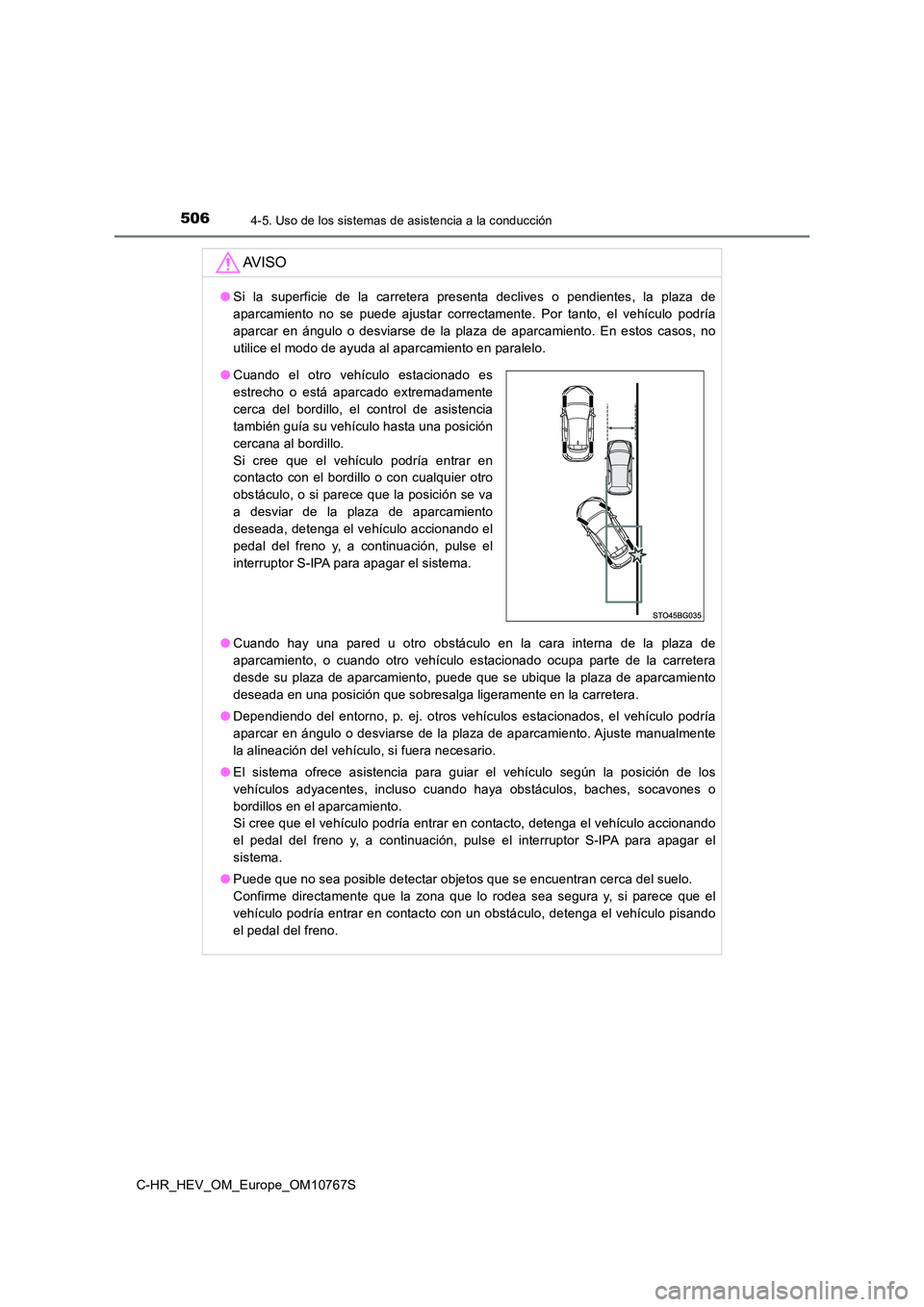

5064-5. Uso de los sistemas de asistencia a la conducción
C-HR_HEV_OM_Europe_OM10767S
AV I S O
●Si la superficie de la carretera presenta declives o pendientes, la plaza de
aparcamiento no se puede ajustar correctamente. Por tanto, el v ehículo podría
aparcar en ángulo o desviarse de la plaza de aparcamiento. En e stos casos, no
utilice el modo de ayuda al aparcamiento en paralelo.
● Cuando hay una pared u otro obstáculo en la cara interna de la plaza de
aparcamiento, o cuando otro vehículo estacionado ocupa parte de la carretera
desde su plaza de aparcamiento, puede que se ubique la plaza de aparcamiento
deseada en una posición que sobresalga ligeramente en la carret era.
● Dependiendo del entorno, p. ej. otros vehículos estacionados, el vehículo podría
aparcar en ángulo o desviarse de la plaza de aparcamiento. Ajus te manualmente
la alineación del vehículo, si fuera necesario.
● El sistema ofrece asistencia para guiar el vehículo según la posición de los
vehículos adyacentes, incluso cuando haya obstáculos, baches, s ocavones o
bordillos en el aparcamiento.
Si cree que el vehículo podría entrar en contacto, detenga el v ehículo accionando
el pedal del freno y, a continuación, pulse el interruptor S-IP A para apagar el
sistema.
● Puede que no sea posible detectar objetos que se encuentran cerca del suelo.
Confirme directamente que la zona que lo rodea sea segura y, si parece que el
vehículo podría entrar en contacto con un obstáculo, detenga el vehículo pisando
el pedal del freno.
● Cuando el otro vehículo estacionado es
estrecho o está aparcado extremadamente
cerca del bordillo, el control de asistencia
también guía su vehículo hasta una posición
cercana al bordillo.
Si cree que el vehículo podría entrar en
contacto con el bordillo o con cualquier otro
obstáculo, o si parece que la posición se va
a desviar de la plaza de aparcamiento
deseada, detenga el vehículo accionando el
pedal del freno y, a continuación, pulse el
interruptor S-IPA para apagar el sistema.

5074-5. Uso de los sistemas de asistencia a la conducción
4
Conducción
C-HR_HEV_OM_Europe_OM10767S

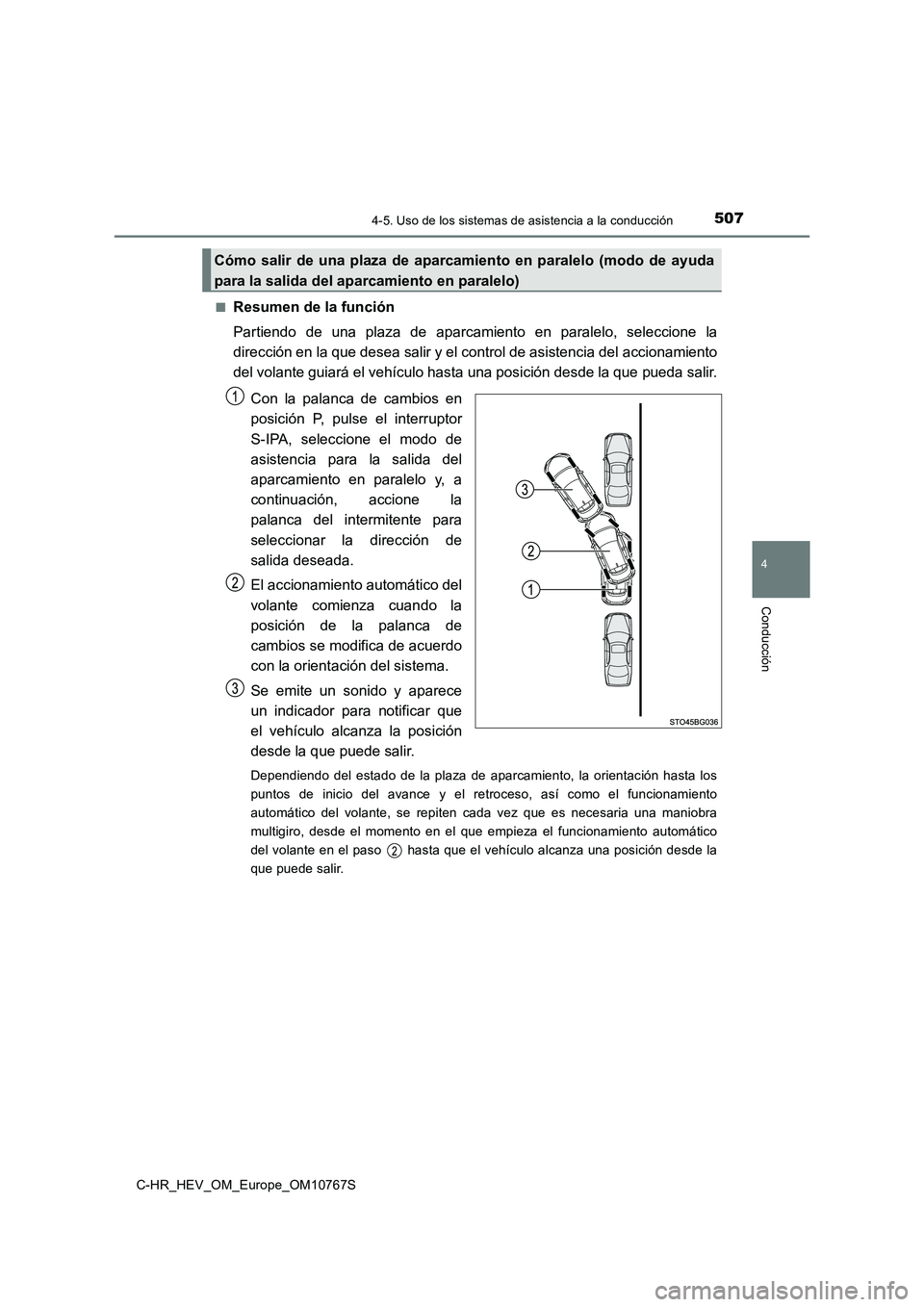

■Resumen de la función
Partiendo de una plaza de aparcamiento en paralelo, seleccione la
dirección en la que desea salir y el control de asistencia del accionamiento
del volante guiará el vehículo hasta una posición desde la que pueda salir.
Con la palanca de cambios en
posición P, pulse el interruptor
S-IPA, seleccione el modo de
asistencia para la salida del
aparcamiento en paralelo y, a
continuación, accione la
palanca del intermitente para
seleccionar la dirección de
salida deseada.
El accionamiento automático del
volante comienza cuando la
posición de la palanca de
cambios se modifica de acuerdo
con la orientación del sistema.
Se emite un sonido y aparece
un indicador para notificar que
el vehículo alcanza la posición
desde la que puede salir.
Dependiendo del estado de la plaza de aparcamiento, la orientac ión hasta los
puntos de inicio del avance y el retroceso, así como el funcion amiento
automático del volante, se repiten cada vez que es necesaria un a maniobra
multigiro, desde el momento en el que empieza el funcionamiento automático
del volante en el paso hasta que el vehículo alcanza una posic ión desde la
que puede salir.
Cómo salir de una plaza de aparcamiento en paralelo (modo de ay uda
para la salida del aparcamiento en paralelo)

5084-5. Uso de los sistemas de asistencia a la conducción
C-HR_HEV_OM_Europe_OM10767S

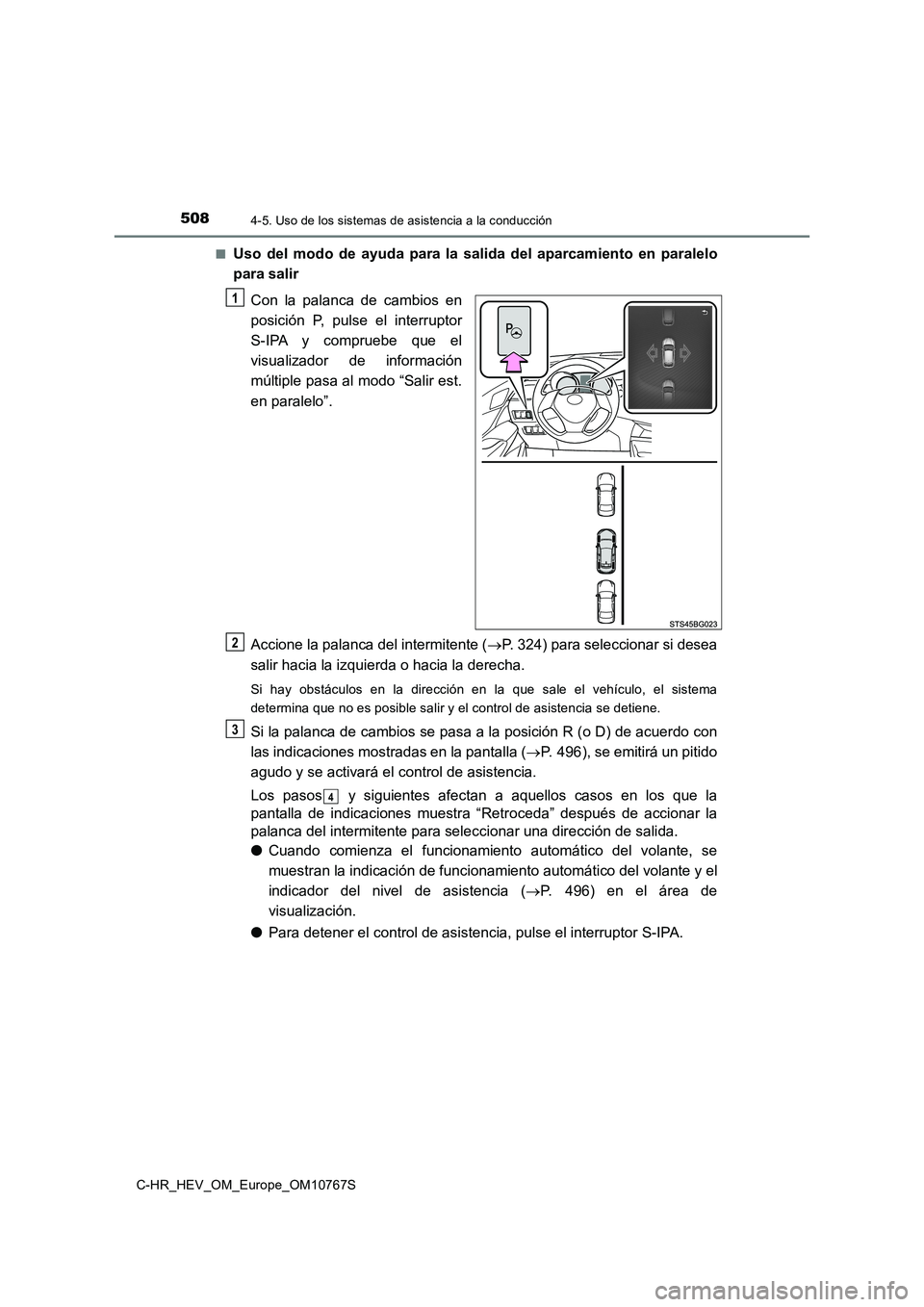

■Uso del modo de ayuda para la salida del aparcamiento en parale lo
para salir
Con la palanca de cambios en
posición P, pulse el interruptor
S-IPA y compruebe que el
visualizador de información
múltiple pasa al modo “Salir est.
en paralelo”.
Accione la palanca del intermitente ( P. 324) para seleccionar si desea
salir hacia la izquierda o hacia la derecha.
Si hay obstáculos en la dirección en la que sale el vehículo, e l sistema
determina que no es posible salir y el control de asistencia se detiene.
Si la palanca de cambios se pasa a la posición R (o D) de acuerdo con
las indicaciones mostradas en la pantalla ( P. 496), se emitirá un pitido
agudo y se activará el control de asistencia.
Los pasos y siguientes afectan a aquellos casos en los que la
pantalla de indicaciones muestra “Retroceda” después de acciona r la
palanca del intermitente para seleccionar una dirección de sali da.
● Cuando comienza el funcionamiento automático del volante, se
muestran la indicación de funcionamiento automático del volante y el
indicador del nivel de asistencia ( P. 496) en el área de
visualización.
● Para detener el control de asistencia, pulse el interruptor S-IPA .
1
2
3
4
