5996-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_HEV_OM_Europe_OM10767S
6
Mantenimiento y cuidados

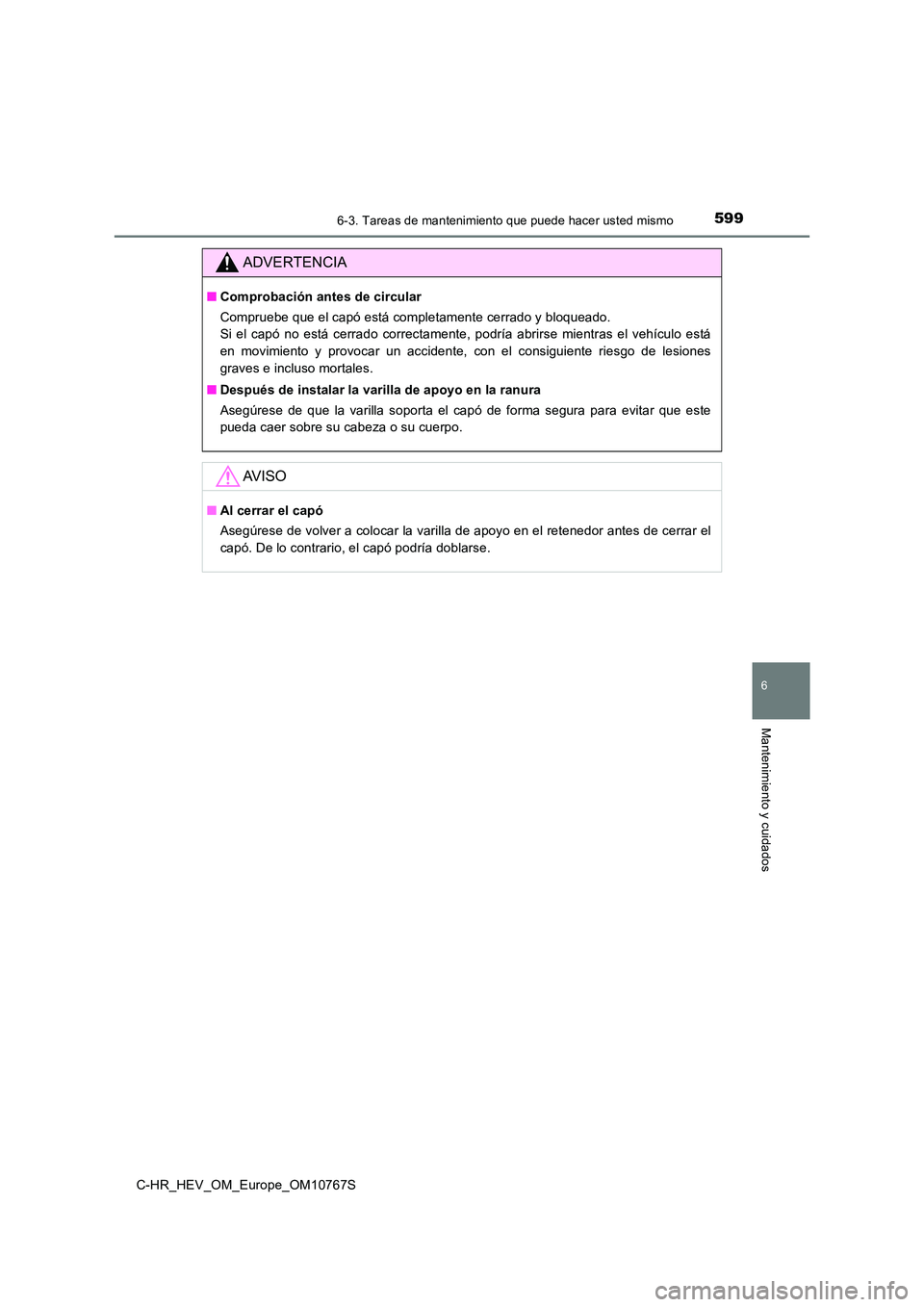

ADVERTENCIA
■Comprobación antes de circular
Compruebe que el capó está completamente cerrado y bloqueado.
Si el capó no está cerrado correctamente, podría abrirse mientr as el vehículo está
en movimiento y provocar un accidente, con el consiguiente ries go de lesiones
graves e incluso mortales.
■ Después de instalar la varilla de apoyo en la ranura
Asegúrese de que la varilla soporta el capó de forma segura par a evitar que este
pueda caer sobre su cabeza o su cuerpo.
AV I S O
■ Al cerrar el capó
Asegúrese de volver a colocar la varilla de apoyo en el retened or antes de cerrar el
capó. De lo contrario, el capó podría doblarse.

6006-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_HEV_OM_Europe_OM10767S

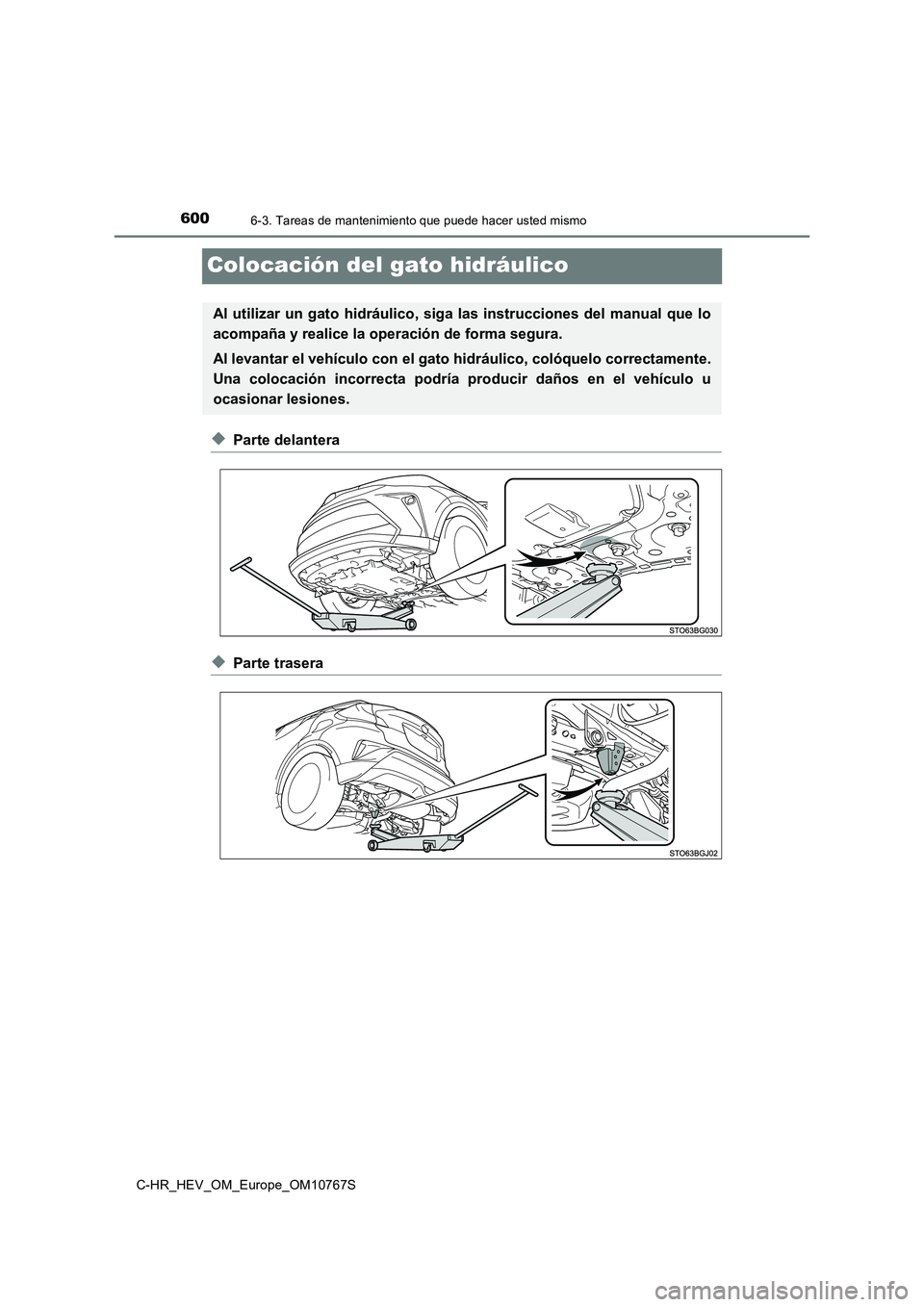

Colocación del gato hidráulico
◆Parte delantera
◆Parte trasera
Al utilizar un gato hidráulico, siga las instrucciones del manual que lo
acompaña y realice la operación de forma segura.
Al levantar el vehículo con el gato hidráulico, colóquelo corre ctamente.
Una colocación incorrecta podría producir daños en el vehículo u
ocasionar lesiones.

6016-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_HEV_OM_Europe_OM10767S
6
Mantenimiento y cuidados

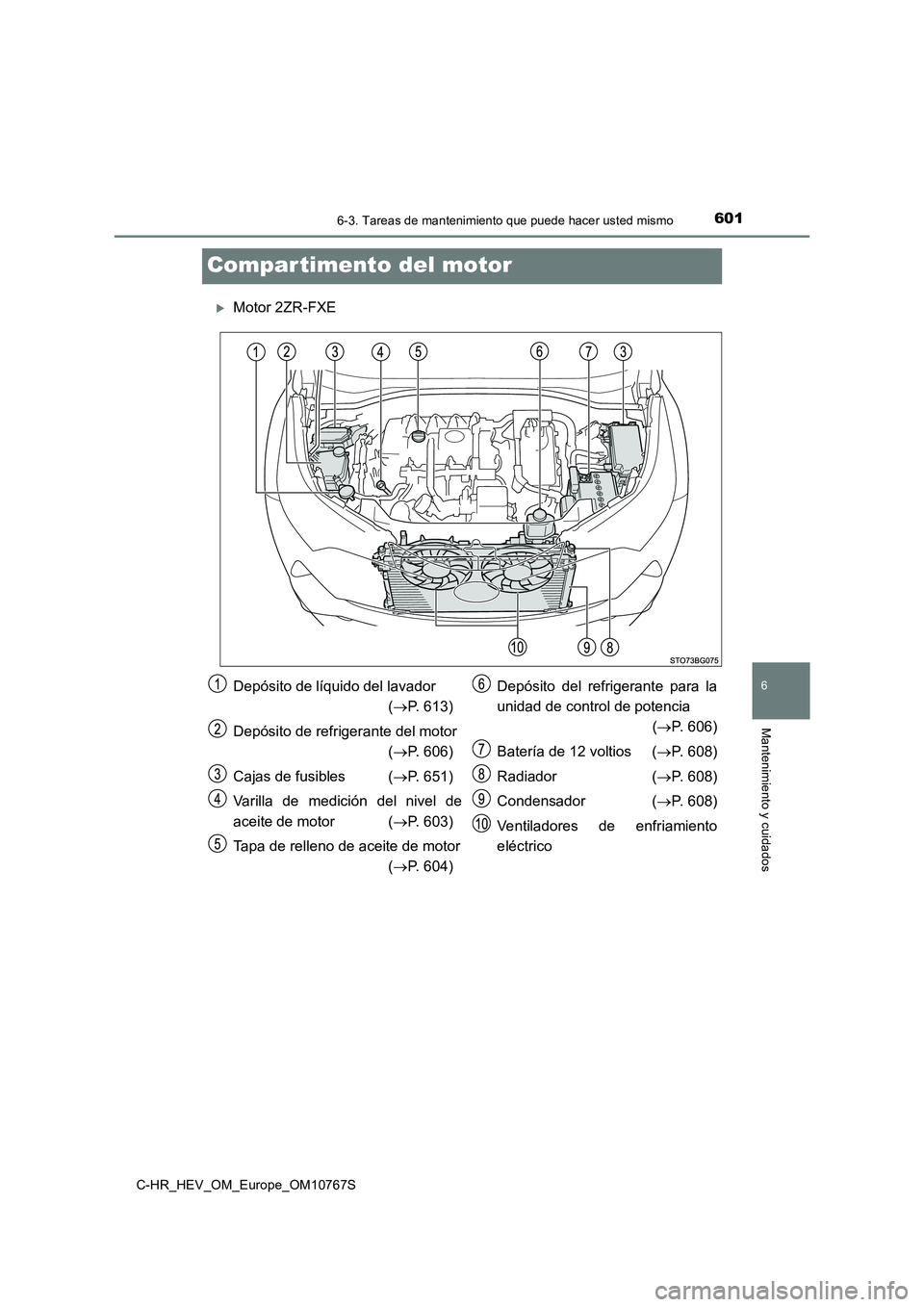

Compar timento del motor
Motor 2ZR-FXE
Depósito de líquido del lavador
( P. 613)
Depósito de refrigerante del motor
( P. 606)
Cajas de fusibles ( P. 651)
Varilla de medición del nivel de
aceite de motor ( P. 603)
Tapa de relleno de aceite de motor
( P. 604)
Depósito del refrigerante para la
unidad de control de potencia
( P. 606)
Batería de 12 voltios ( P. 608)
Radiador ( P. 608)
Condensador ( P. 608)
Ventiladores de enfriamiento
eléctrico

6026-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_HEV_OM_Europe_OM10767S

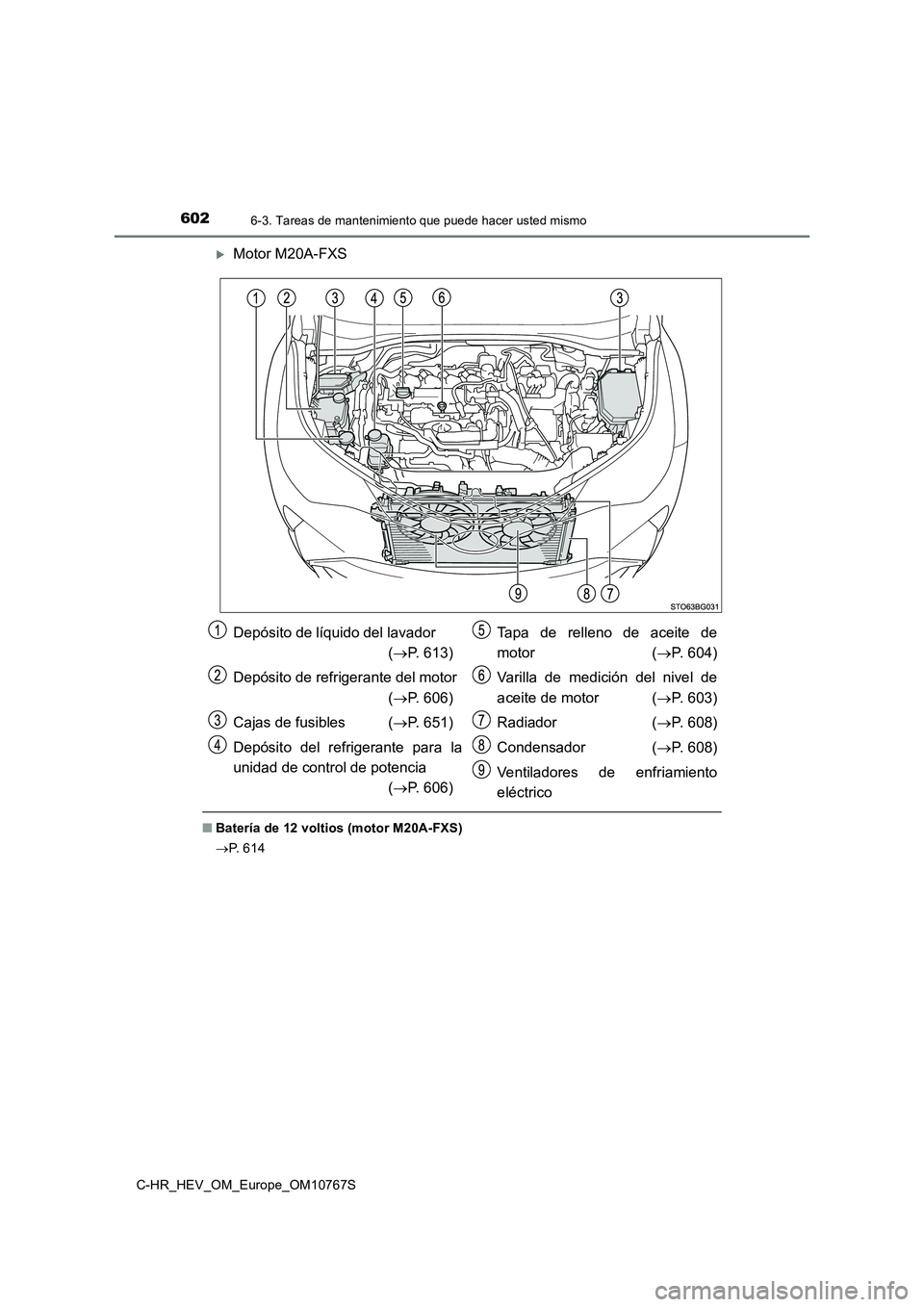

Motor M20A-FXS
■Batería de 12 voltios (motor M20A-FXS)
 P. 6 1 4
Depósito de líquido del lavador
( P. 613)
Depósito de refrigerante del motor
( P. 606)
Cajas de fusibles ( P. 651)
Depósito del refrigerante para la
unidad de control de potencia
( P. 606)
Tapa de relleno de aceite de
motor ( P. 604)
Varilla de medición del nivel de
aceite de motor ( P. 603)
Radiador ( P. 608)
Condensador ( P. 608)
Ventiladores de enfriamiento
eléctrico

6036-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_HEV_OM_Europe_OM10767S
6
Mantenimiento y cuidados

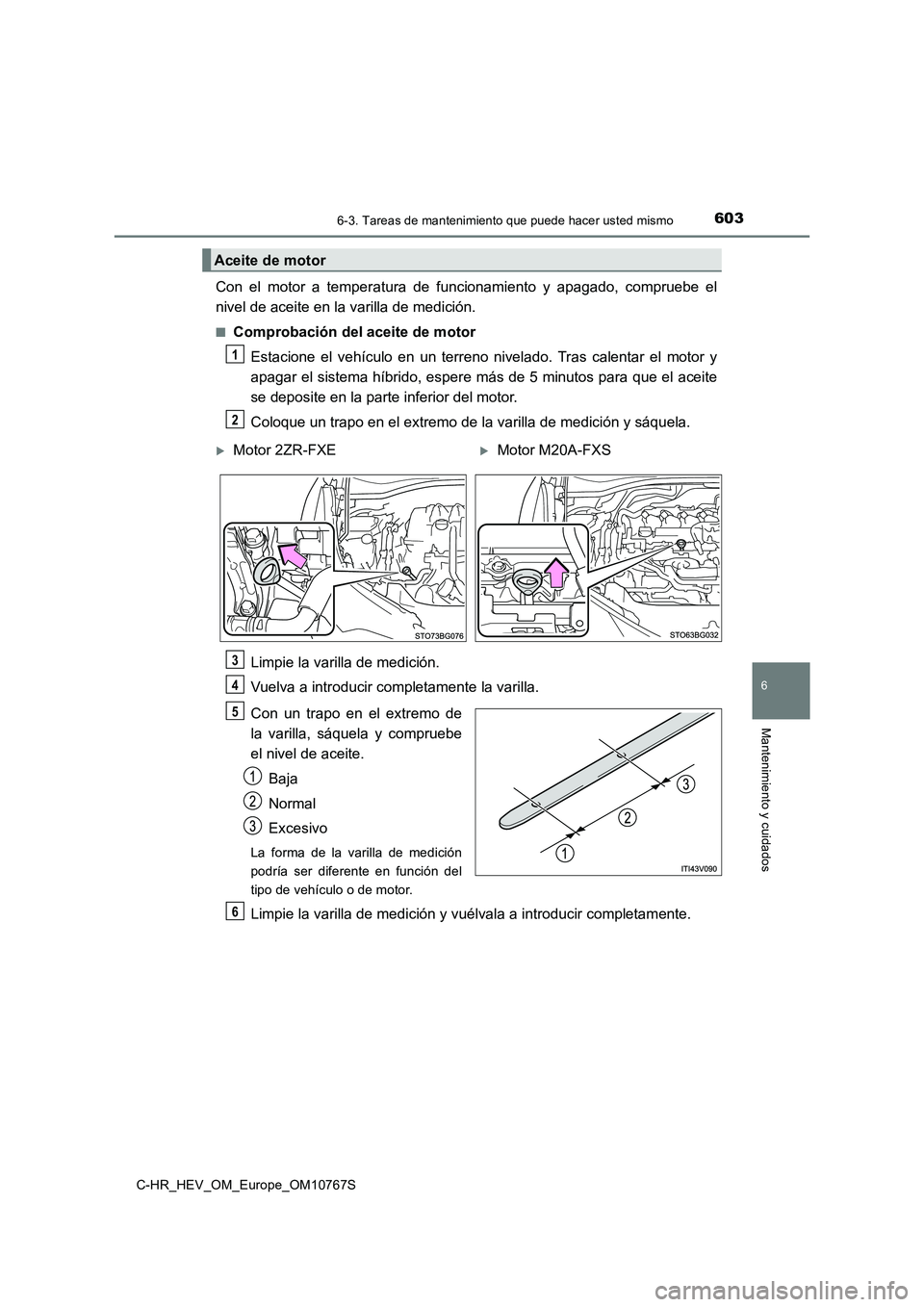

Con el motor a temperatura de funcionamiento y apagado, compruebe el
nivel de aceite en la varilla de medición.
■Comprobación del aceite de motor
Estacione el vehículo en un terreno nivelado. Tras calentar el motor y
apagar el sistema híbrido, espere más de 5 minutos para que el aceite
se deposite en la parte inferior del motor.
Coloque un trapo en el extremo de la varilla de medición y sáqu ela.
Limpie la varilla de medición.
Vuelva a introducir completamente la varilla.
Con un trapo en el extremo de
la varilla, sáquela y compruebe
el nivel de aceite.
Baja
Normal
Excesivo
La forma de la varilla de medición
podría ser diferente en función del
tipo de vehículo o de motor.
Limpie la varilla de medición y vuélvala a introducir completam ente.
Aceite de motor
1
2
Motor 2ZR-FXEMotor M20A-FXS
3
4
5
6

6046-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_HEV_OM_Europe_OM10767S

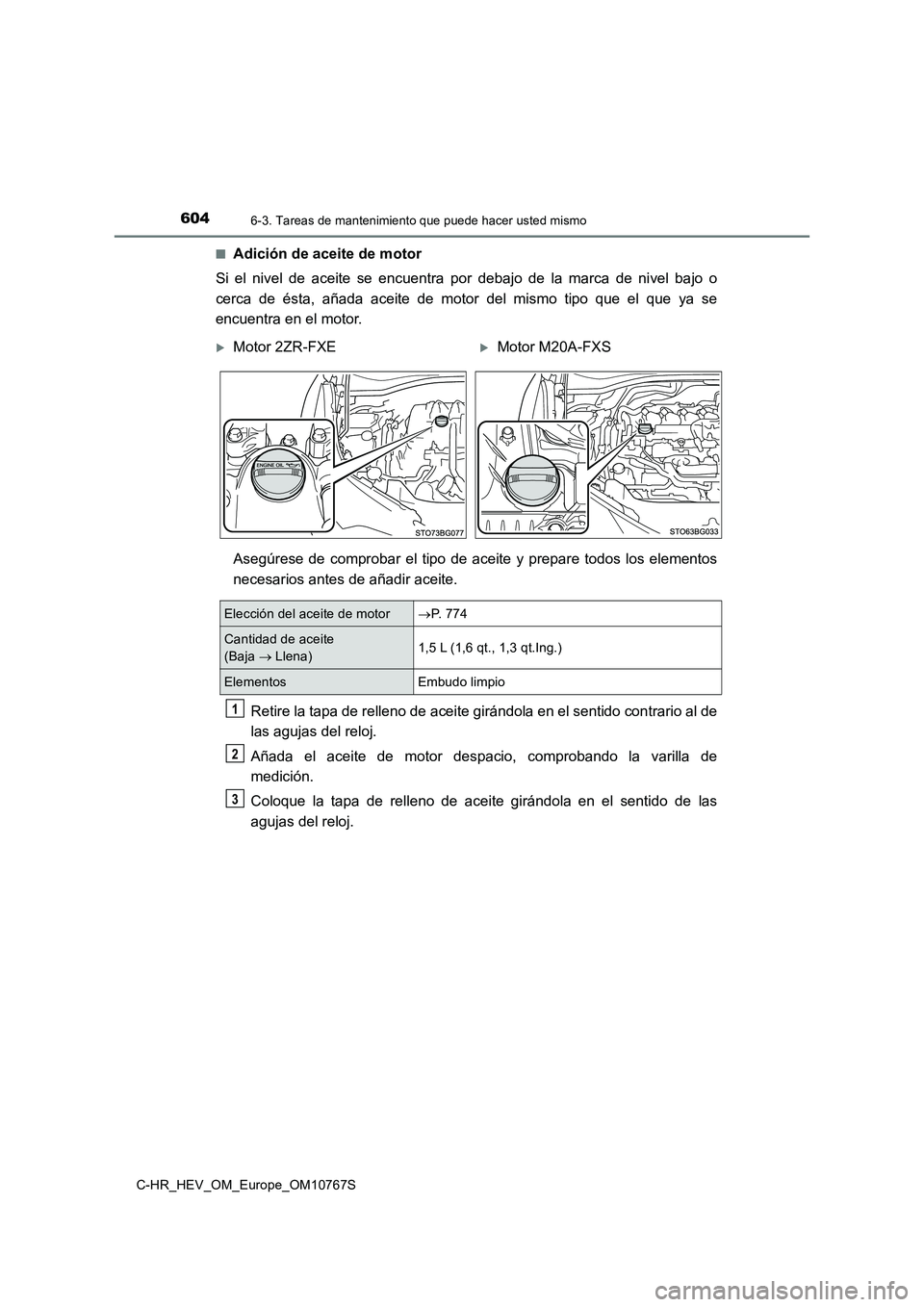

■Adición de aceite de motor
Si el nivel de aceite se encuentra por debajo de la marca de ni vel bajo o
cerca de ésta, añada aceite de motor del mismo tipo que el que ya se
encuentra en el motor.
Asegúrese de comprobar el tipo de aceite y prepare todos los el ementos
necesarios antes de añadir aceite.
Retire la tapa de relleno de aceite girándola en el sentido con trario al de
las agujas del reloj.
Añada el aceite de motor despacio, comprobando la varilla de
medición.
Coloque la tapa de relleno de aceite girándola en el sentido de las
agujas del reloj.
Motor 2ZR-FXEMotor M20A-FXS
Elección del aceite de motor P. 7 7 4
Cantidad de aceite
(Baja  Llena)1,5 L (1,6 qt., 1,3 qt.Ing.)
ElementosEmbudo limpio
1
2
3

6056-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_HEV_OM_Europe_OM10767S
6
Mantenimiento y cuidados

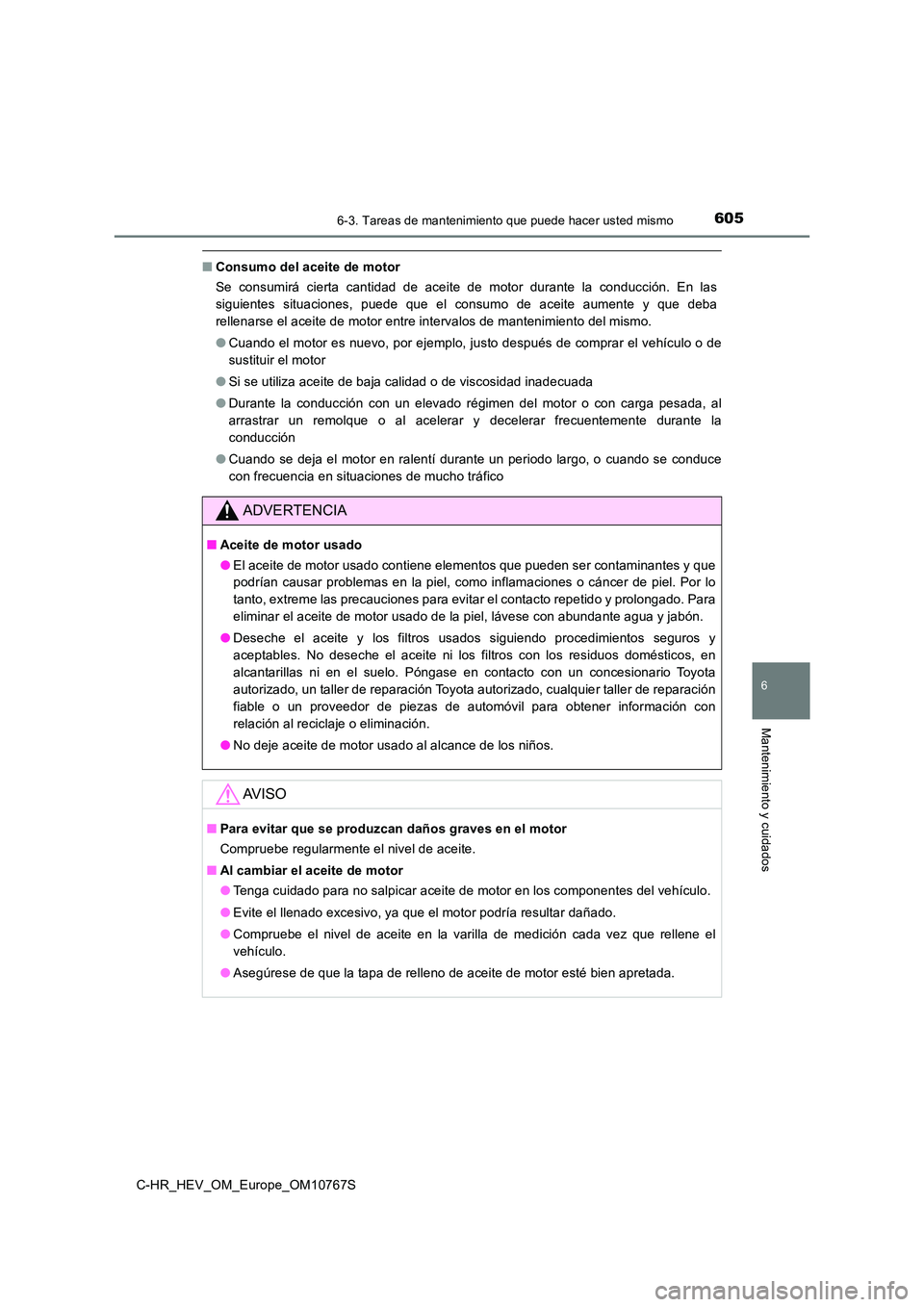

■Consumo del aceite de motor
Se consumirá cierta cantidad de aceite de motor durante la cond ucción. En las
siguientes situaciones, puede que el consumo de aceite aumente y que deba
rellenarse el aceite de motor entre intervalos de mantenimiento del mismo.
● Cuando el motor es nuevo, por ejemplo, justo después de comprar el vehículo o de
sustituir el motor
● Si se utiliza aceite de baja calidad o de viscosidad inadecuada
● Durante la conducción con un elevado régimen del motor o con carga pesada, al
arrastrar un remolque o al acelerar y decelerar frecuentemente durante la
conducción
● Cuando se deja el motor en ralentí durante un periodo largo, o cuando se conduce
con frecuencia en situaciones de mucho tráfico
ADVERTENCIA
■ Aceite de motor usado
● El aceite de motor usado contiene elementos que pueden ser contaminantes y que
podrían causar problemas en la piel, como inflamaciones o cánce r de piel. Por lo
tanto, extreme las precauciones para evitar el contacto repetid o y prolongado. Para
eliminar el aceite de motor usado de la piel, lávese con abunda nte agua y jabón.
● Deseche el aceite y los filtros usados siguiendo procedimientos seguros y
aceptables. No deseche el aceite ni los filtros con los residuo s domésticos, en
alcantarillas ni en el suelo. Póngase en contacto con un conces ionario Toyota
autorizado, un taller de reparación Toyota autorizado, cualquie r taller de reparación
fiable o un proveedor de piezas de automóvil para obtener infor mación con
relación al reciclaje o eliminación.
● No deje aceite de motor usado al alcance de los niños.
AV I S O
■Para evitar que se produzcan daños graves en el motor
Compruebe regularmente el nivel de aceite.
■ Al cambiar el aceite de motor
● Tenga cuidado para no salpicar aceite de motor en los componentes del vehículo.
● Evite el llenado excesivo, ya que el motor podría resultar dañado.
● Compruebe el nivel de aceite en la varilla de medición cada vez que rellene el
vehículo.
● Asegúrese de que la tapa de relleno de aceite de motor esté bien apretada.

6066-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_HEV_OM_Europe_OM10767S

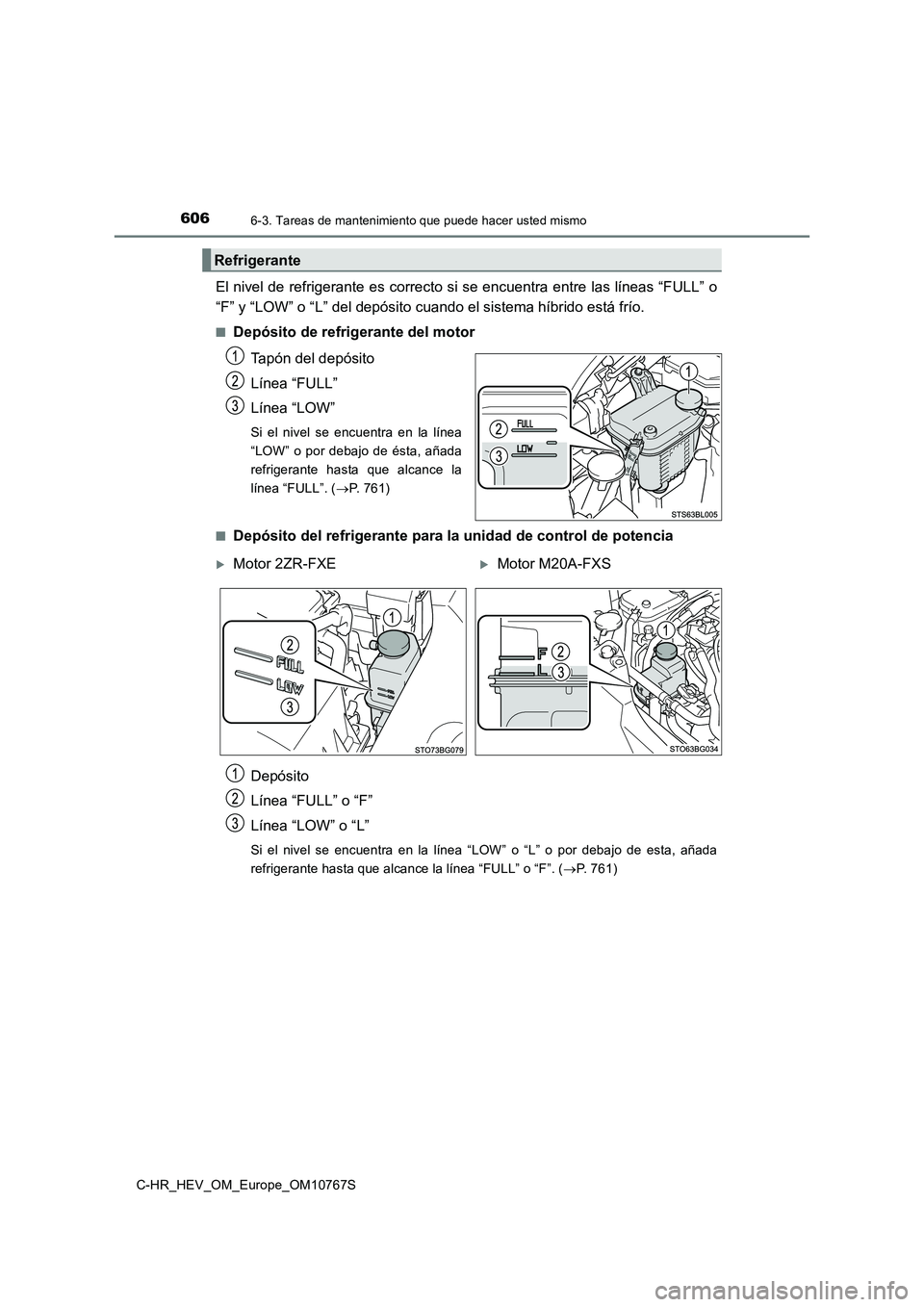

El nivel de refrigerante es correcto si se encuentra entre las líneas “FULL” o
“F” y “LOW” o “L” del depósito cuando el sistema híbrido está f río.
■Depósito de refrigerante del motor
Tapón del depósito
Línea “FULL”
Línea “LOW”
Si el nivel se encuentra en la línea
“LOW” o por debajo de ésta, añada
refrigerante hasta que alcance la
línea “FULL”. ( P. 7 6 1 )
■Depósito del refrigerante para l a unidad de control de potencia
Depósito
Línea “FULL” o “F”
Línea “LOW” o “L”
Si el nivel se encuentra en la línea “LOW” o “L” o por debajo d e esta, añada
refrigerante hasta que alcance la línea “FULL” o “F”. ( P. 7 6 1 )
Refrigerante
Motor 2ZR-FXEMotor M20A-FXS

6076-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_HEV_OM_Europe_OM10767S
6
Mantenimiento y cuidados

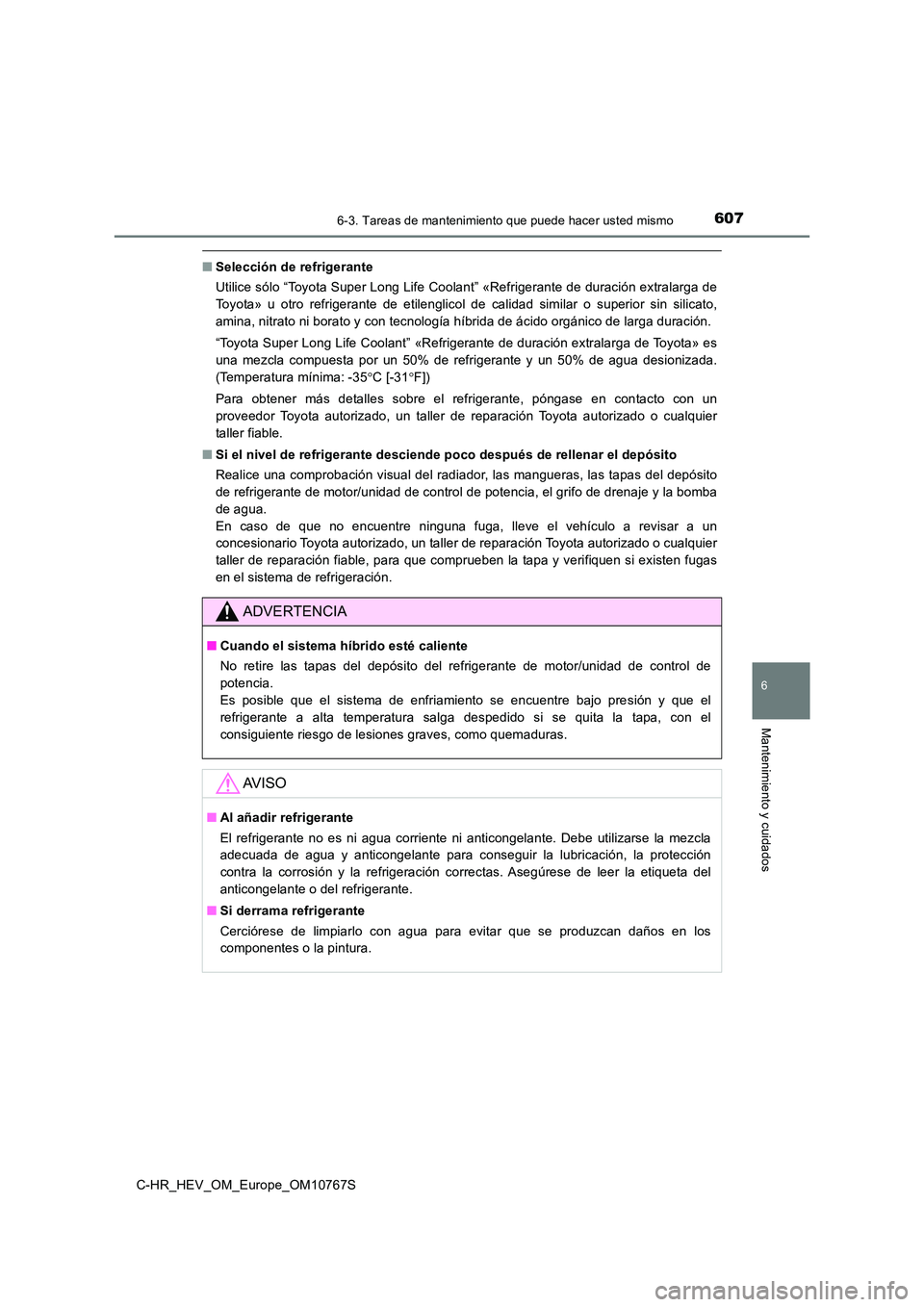

■Selección de refrigerante
Utilice sólo “Toyota Super Long Life Coolant” «Refrigerante de duración extralarga de
Toyota» u otro refrigerante de etilenglicol de calidad similar o superior sin silicato,
amina, nitrato ni borato y con tecnología híbrida de ácido orgá nico de larga duración.
“Toyota Super Long Life Coolant” «Refrigerante de duración extr alarga de Toyota» es
una mezcla compuesta por un 50% de refrigerante y un 50% de agu a desionizada.
(Temperatura mínima: -35 C [-31F])
Para obtener más detalles sobre el refrigerante, póngase en con tacto con un
proveedor Toyota autorizado, un taller de reparación Toyota aut orizado o cualquier
taller fiable.
■ Si el nivel de refrigerante desciende poco después de rellenar el depósito
Realice una comprobación visual del radiador, las mangueras, la s tapas del depósito
de refrigerante de motor/unidad de control de potencia, el grif o de drenaje y la bomba
de agua.
En caso de que no encuentre ninguna fuga, lleve el vehículo a r evisar a un
concesionario Toyota autorizado, un taller de reparación Toyota autorizado o cualquier
taller de reparación fiable, para que comprueben la tapa y veri fiquen si existen fugas
en el sistema de refrigeración.
ADVERTENCIA
■ Cuando el sistema híbrido esté caliente
No retire las tapas del depósito del refrigerante de motor/unid ad de control de
potencia.
Es posible que el sistema de enfriamiento se encuentre bajo pre sión y que el
refrigerante a alta temperatura salga despedido si se quita la tapa, con el
consiguiente riesgo de lesiones graves, como quemaduras.
AV I S O
■ Al añadir refrigerante
El refrigerante no es ni agua corriente ni anticongelante. Debe utilizarse la mezcla
adecuada de agua y anticongelante para conseguir la lubricación , la protección
contra la corrosión y la refrigeración correctas. Asegúrese de leer la etiqueta del
anticongelante o del refrigerante.
■ Si derrama refrigerante
Cerciórese de limpiarlo con agua para evitar que se produzcan d años en los
componentes o la pintura.

6086-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_HEV_OM_Europe_OM10767S

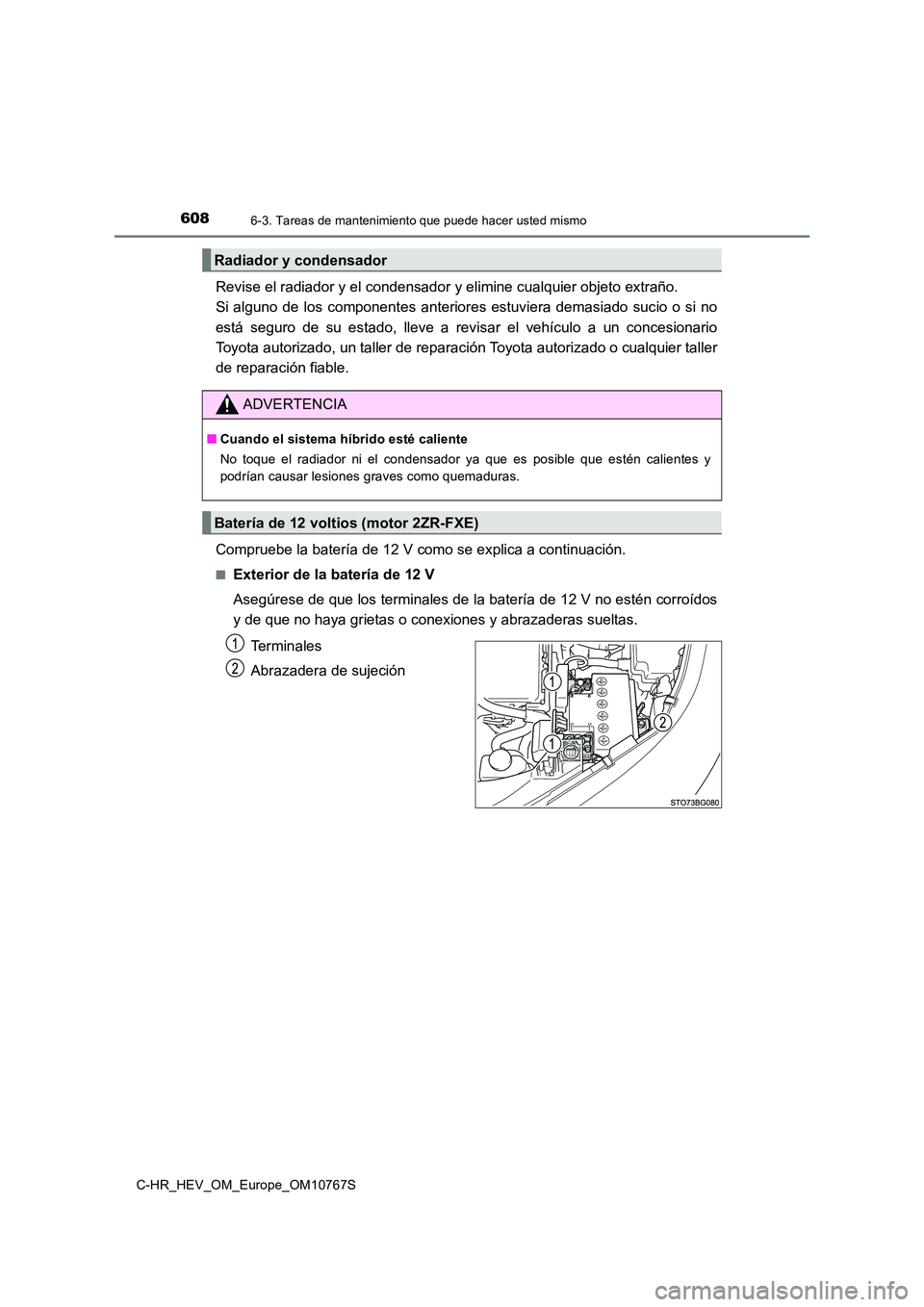

Revise el radiador y el condensador y elimine cualquier objeto extraño.
Si alguno de los componentes anteriores estuviera demasiado suc io o si no
está seguro de su estado, lleve a revisar el vehículo a un conc esionario
Toyota autorizado, un taller de reparación Toyota autorizado o cualquier taller
de reparación fiable.
Compruebe la batería de 12 V como se explica a continuación.
■Exterior de la batería de 12 V
Asegúrese de que los terminales de la batería de 12 V no estén corroídos
y de que no haya grietas o conexiones y abrazaderas sueltas.
Terminales
Abrazadera de sujeción
Radiador y condensador
ADVERTENCIA
■ Cuando el sistema híbrido esté caliente
No toque el radiador ni el condensador ya que es posible que es tén calientes y
podrían causar lesiones graves como quemaduras.
Batería de 12 voltios (motor 2ZR-FXE)
