TOYOTA C-HR 2023 Manual del propietario (in Spanish)

6096-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_HEV_OM_Europe_OM10767S
6
Mantenimiento y cuidados

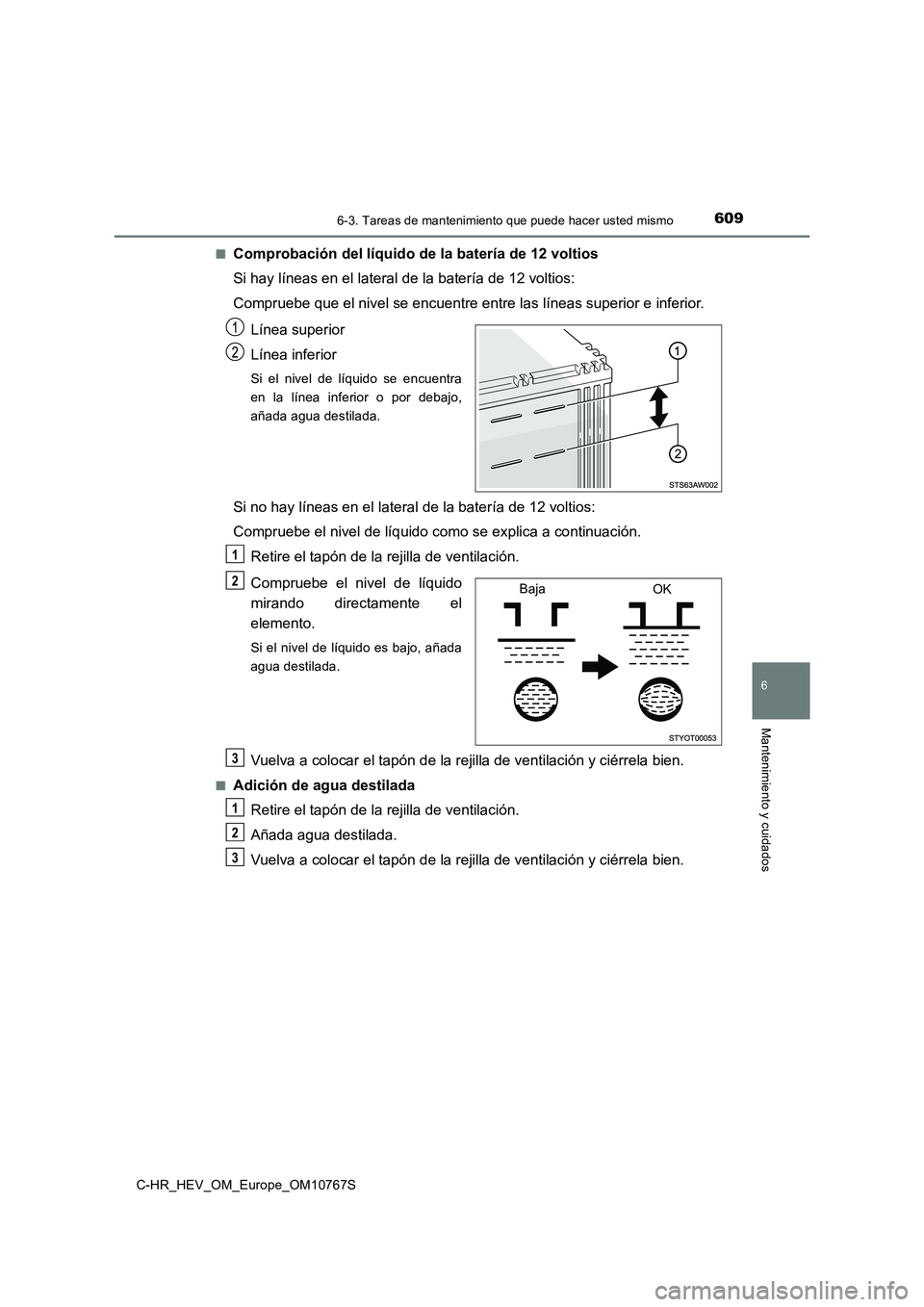

■Comprobación del líquido de la batería de 12 voltios
Si hay líneas en el lateral de la batería de 12 voltios:
Compruebe que el nivel se encuentre entre las líneas superior e inferior.
Línea superior
Línea inferior
Si el nivel de líquido se encuentra
en la línea inferior o por debajo,
añada agua destilada.
Si no hay líneas en el lateral de la batería de 12 voltios:
Compruebe el nivel de líquido co mo se explica a continuación.
Retire el tapón de la rejilla de ventilación.
Compruebe el nivel de líquido
mirando directamente el
elemento.
Si el nivel de líquido es bajo, añada
agua destilada.
Vuelva a colocar el tapón de la rejilla de ventilación y ciérre la bien.
■Adición de agua destilada
Retire el tapón de la rejilla de ventilación.
Añada agua destilada.
Vuelva a colocar el tapón de la rejilla de ventilación y ciérre la bien.
1
Baja OKO
P
N
O
P

6106-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_HEV_OM_Europe_OM10767S

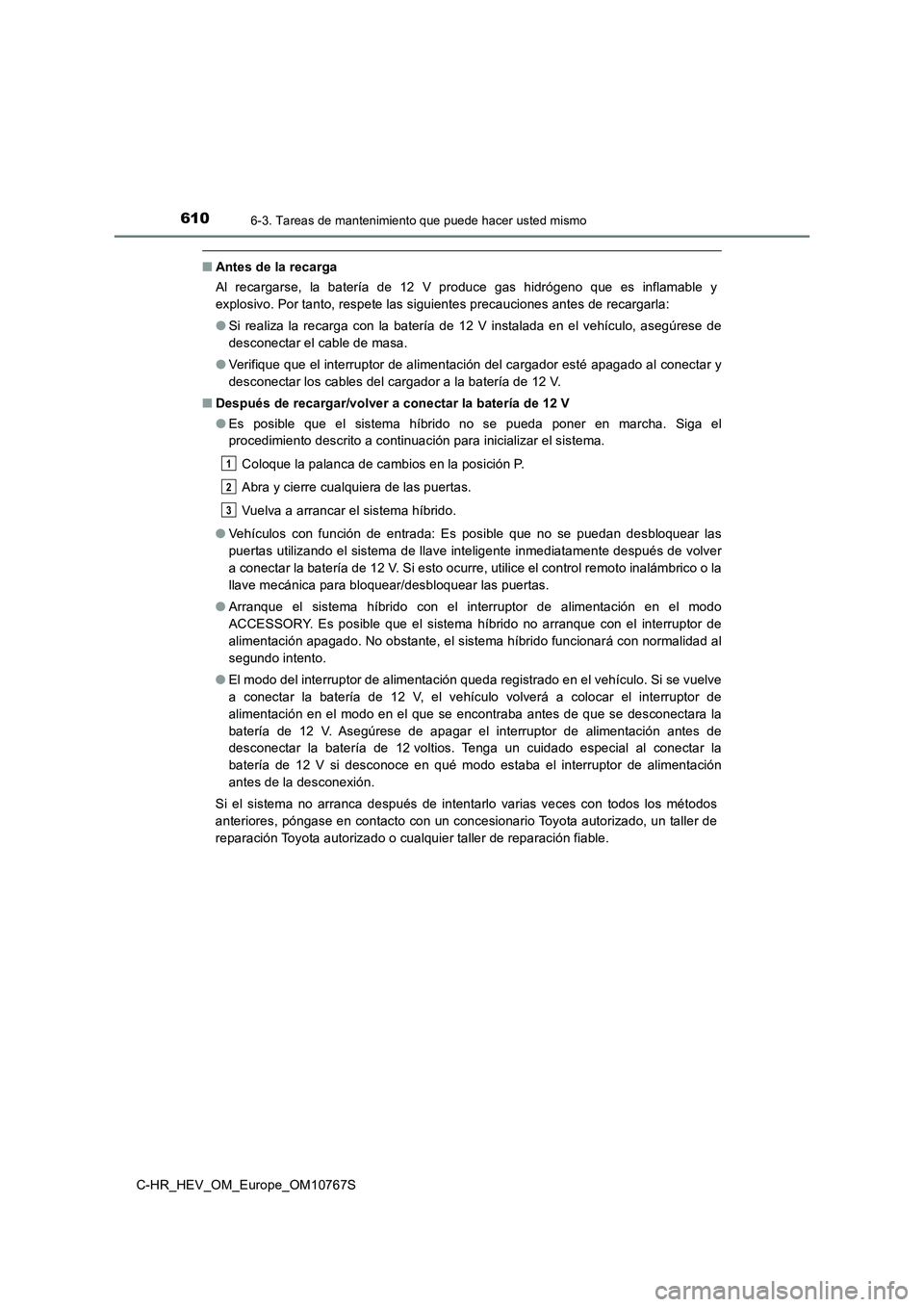

■Antes de la recarga
Al recargarse, la batería de 12 V produce gas hidrógeno que es inflamable y
explosivo. Por tanto, respete las siguientes precauciones antes de recargarla:
● Si realiza la recarga con la batería de 12 V instalada en el vehículo, asegúrese de
desconectar el cable de masa.
● Verifique que el interruptor de alimentación del cargador esté apagado al conectar y
desconectar los cables del cargador a la batería de 12 V.
■ Después de recargar/volver a conectar la batería de 12 V
● Es posible que el sistema híbrido no se pueda poner en marcha. Siga el
procedimiento descrito a continuación para inicializar el siste ma.
Coloque la palanca de cambios en la posición P.
Abra y cierre cualquiera de las puertas.
Vuelva a arrancar el sistema híbrido.
● Vehículos con función de entrada: Es posible que no se puedan desbloquear las
puertas utilizando el sistema de llave inteligente inmediatamen te después de volver
a conectar la batería de 12 V. Si esto ocurre, utilice el contr ol remoto inalámbrico o la
llave mecánica para bloquear/desbloquear las puertas.
● Arranque el sistema híbrido con el interruptor de alimentación en el modo
ACCESSORY. Es posible que el sistema híbrido no arranque con el interruptor de
alimentación apagado. No obstante, el sistema híbrido funcionar á con normalidad al
segundo intento.
● El modo del interruptor de alimentación queda registrado en el vehículo. Si se vuelve
a conectar la batería de 12 V, el vehículo volverá a colocar el interruptor de
alimentación en el modo en el que se encontraba antes de que se desconectara la
batería de 12 V. Asegúrese de apagar el interruptor de alimenta ción antes de
desconectar la batería de 12 voltios. Tenga un cuidado especial al conectar la
batería de 12 V si desconoce en qué modo estaba el interruptor de alimentación
antes de la desconexión.
Si el sistema no arranca después de intentarlo varias veces con todos los métodos
anteriores, póngase en contacto con un concesionario Toyota aut orizado, un taller de
reparación Toyota autorizado o cualquier taller de reparación f iable.
1
2
3

6116-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_HEV_OM_Europe_OM10767S
6
Mantenimiento y cuidados

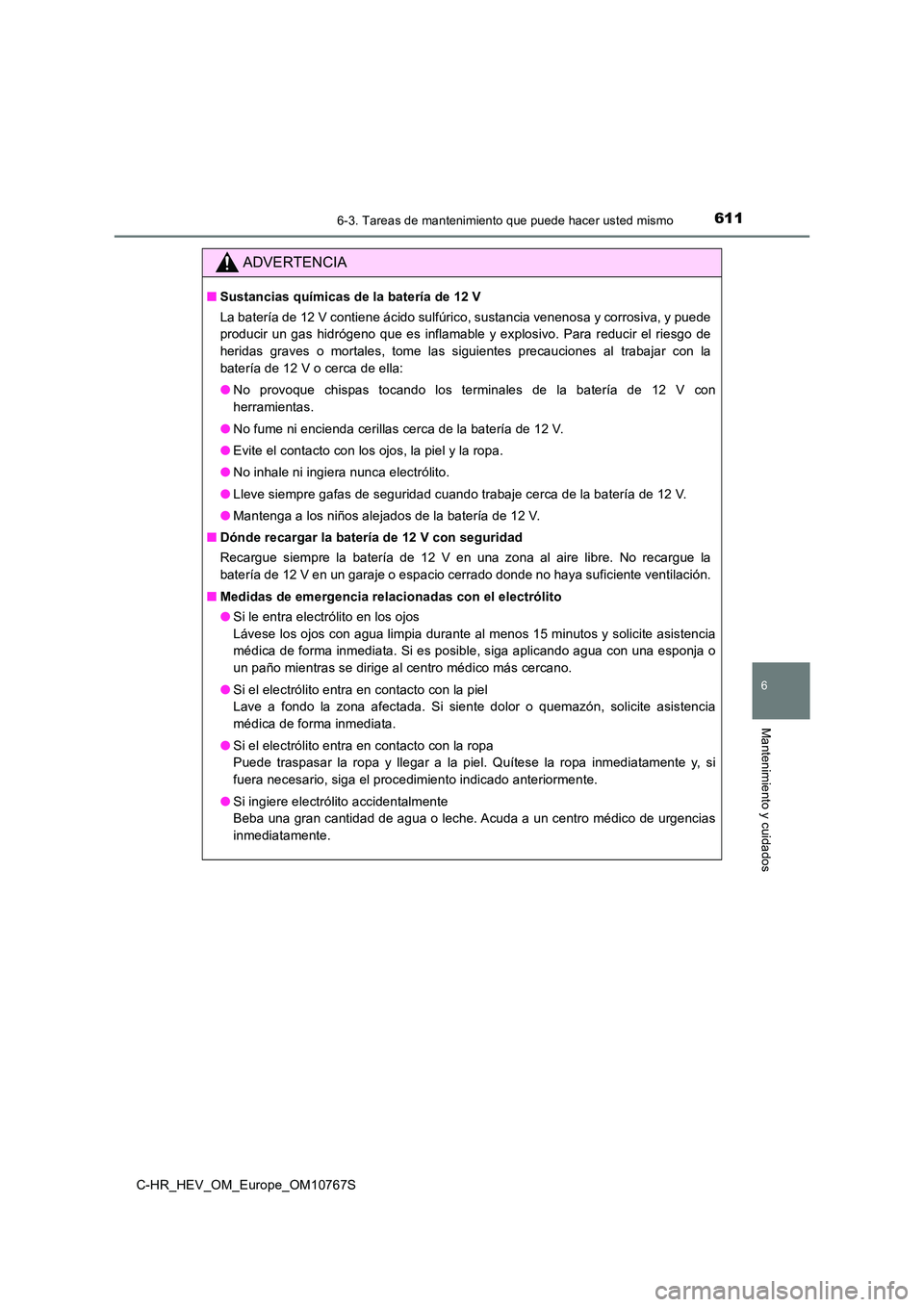

ADVERTENCIA
■Sustancias químicas de la batería de 12 V
La batería de 12 V contiene ácido sulfúrico, sustancia venenosa y corrosiva, y puede
producir un gas hidrógeno que es inflamable y explosivo. Para r educir el riesgo de
heridas graves o mortales, tome las siguientes precauciones al trabajar con la
batería de 12 V o cerca de ella:
● No provoque chispas tocando los terminales de la batería de 12 V con
herramientas.
● No fume ni encienda cerillas cerca de la batería de 12 V.
● Evite el contacto con los ojos, la piel y la ropa.
● No inhale ni ingiera nunca electrólito.
● Lleve siempre gafas de seguridad cuando trabaje cerca de la batería de 12 V.
● Mantenga a los niños alejados de la batería de 12 V.
■ Dónde recargar la batería de 12 V con seguridad
Recargue siempre la batería de 12 V en una zona al aire libre. No recargue la
batería de 12 V en un garaje o espacio cerrado donde no haya su ficiente ventilación.
■ Medidas de emergencia relacionadas con el electrólito
● Si le entra electrólito en los ojos
Lávese los ojos con agua limpia durante al menos 15 minutos y s olicite asistencia
médica de forma inmediata. Si es posible, siga aplicando agua c on una esponja o
un paño mientras se dirige al centro médico más cercano.
● Si el electrólito entra en contacto con la piel
Lave a fondo la zona afectada. Si siente dolor o quemazón, soli cite asistencia
médica de forma inmediata.
● Si el electrólito entra en contacto con la ropa
Puede traspasar la ropa y llegar a la piel. Quítese la ropa inm ediatamente y, si
fuera necesario, siga el procedimiento indicado anteriormente.
● Si ingiere electrólito accidentalmente
Beba una gran cantidad de agua o leche. Acuda a un centro médic o de urgencias
inmediatamente.

6126-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_HEV_OM_Europe_OM10767S

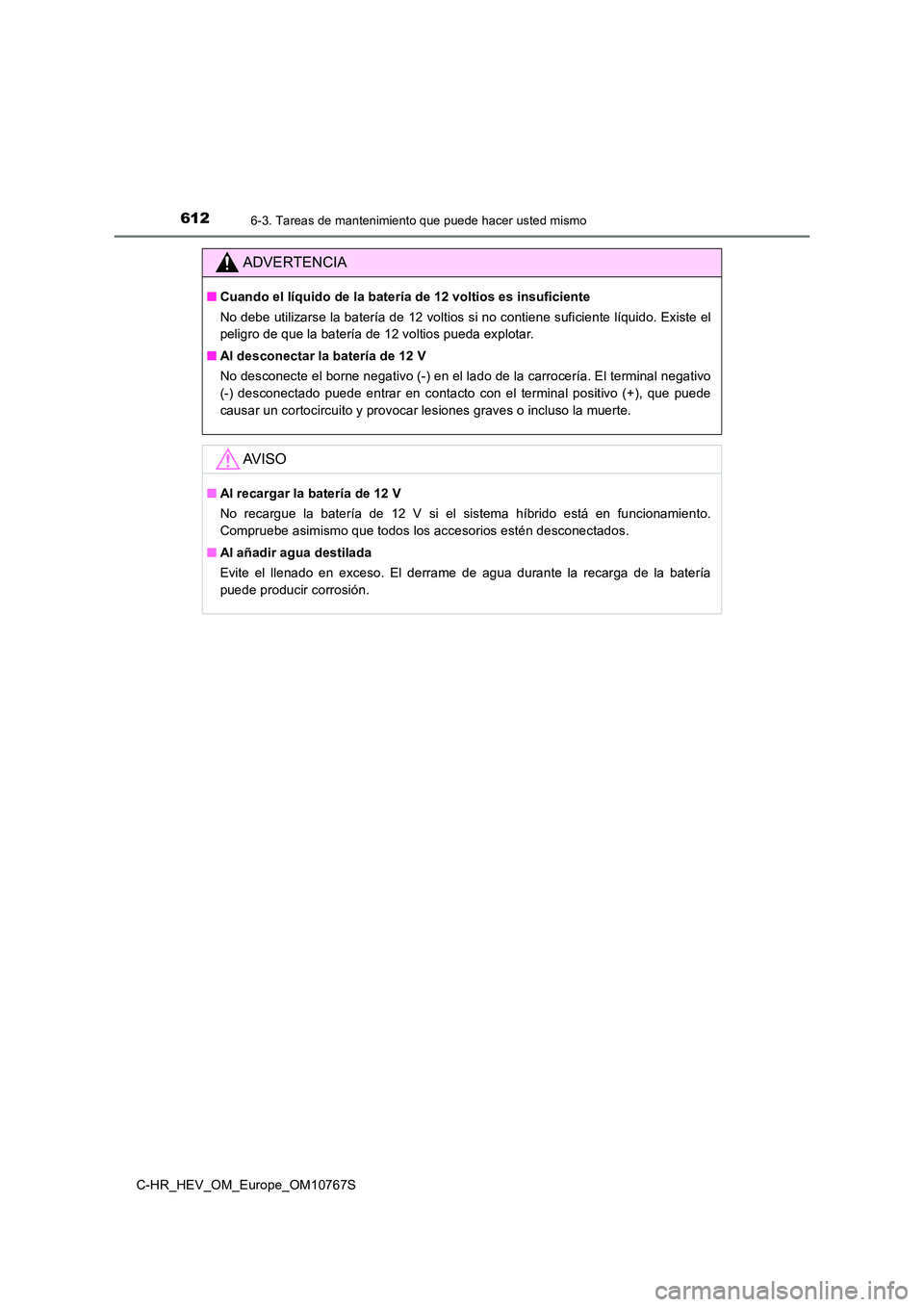

ADVERTENCIA
■Cuando el líquido de la batería de 12 voltios es insuficiente
No debe utilizarse la batería de 12 voltios si no contiene sufi ciente líquido. Existe el
peligro de que la batería de 12 voltios pueda explotar.
■ Al desconectar la batería de 12 V
No desconecte el borne negativo (-) en el lado de la carrocería . El terminal negativo
(-) desconectado puede entrar en contacto con el terminal posit ivo (+), que puede
causar un cortocircuito y provocar lesiones graves o incluso la muerte.
AV I S O
■Al recargar la batería de 12 V
No recargue la batería de 12 V si el sistema híbrido está en fu ncionamiento.
Compruebe asimismo que todos los accesorios estén desconectados .
■ Al añadir agua destilada
Evite el llenado en exceso. El derrame de agua durante la recar ga de la batería
puede producir corrosión.

6136-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_HEV_OM_Europe_OM10767S
6
Mantenimiento y cuidados

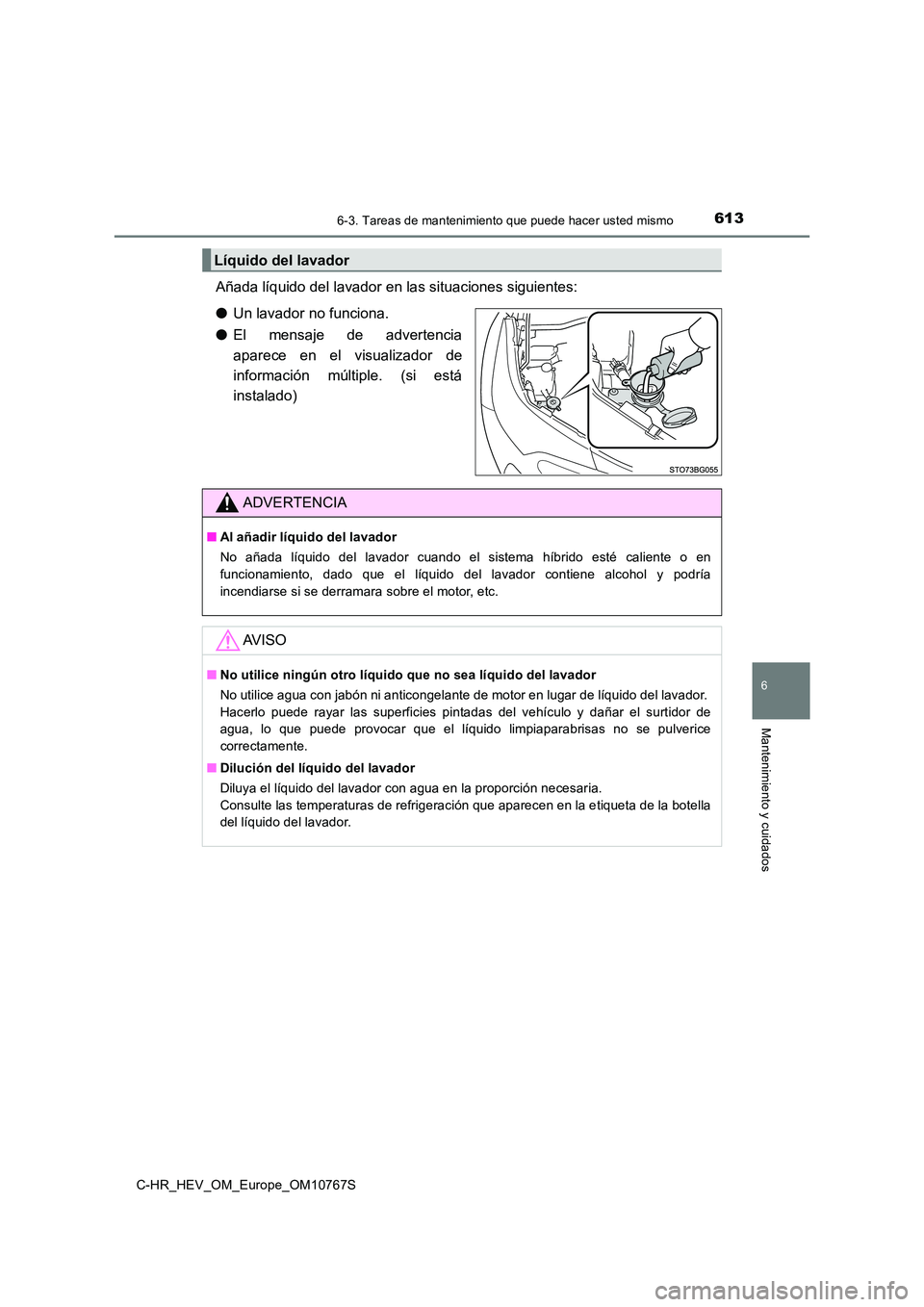

Añada líquido del lavador en las situaciones siguientes:
● Un lavador no funciona.
● El mensaje de advertencia
aparece en el visualizador de
información múltiple. (si está
instalado)
Líquido del lavador
ADVERTENCIA
■ Al añadir líquido del lavador
No añada líquido del lavador cuando el sistema híbrido esté cal iente o en
funcionamiento, dado que el líquido del lavador contiene alcoho l y podría
incendiarse si se derramara sobre el motor, etc.
AV I S O
■ No utilice ningún otro líquido que no sea líquido del lavador
No utilice agua con jabón ni anticongelante de motor en lugar d e líquido del lavador.
Hacerlo puede rayar las superficies pintadas del vehículo y dañ ar el surtidor de
agua, lo que puede provocar que el líquido limpiaparabrisas no se pulverice
correctamente.
■ Dilución del líquido del lavador
Diluya el líquido del lavador con agua en la proporción necesar ia.
Consulte las temperaturas de refrigeración que aparecen en la e tiqueta de la botella
del líquido del lavador.

6146-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_HEV_OM_Europe_OM10767S

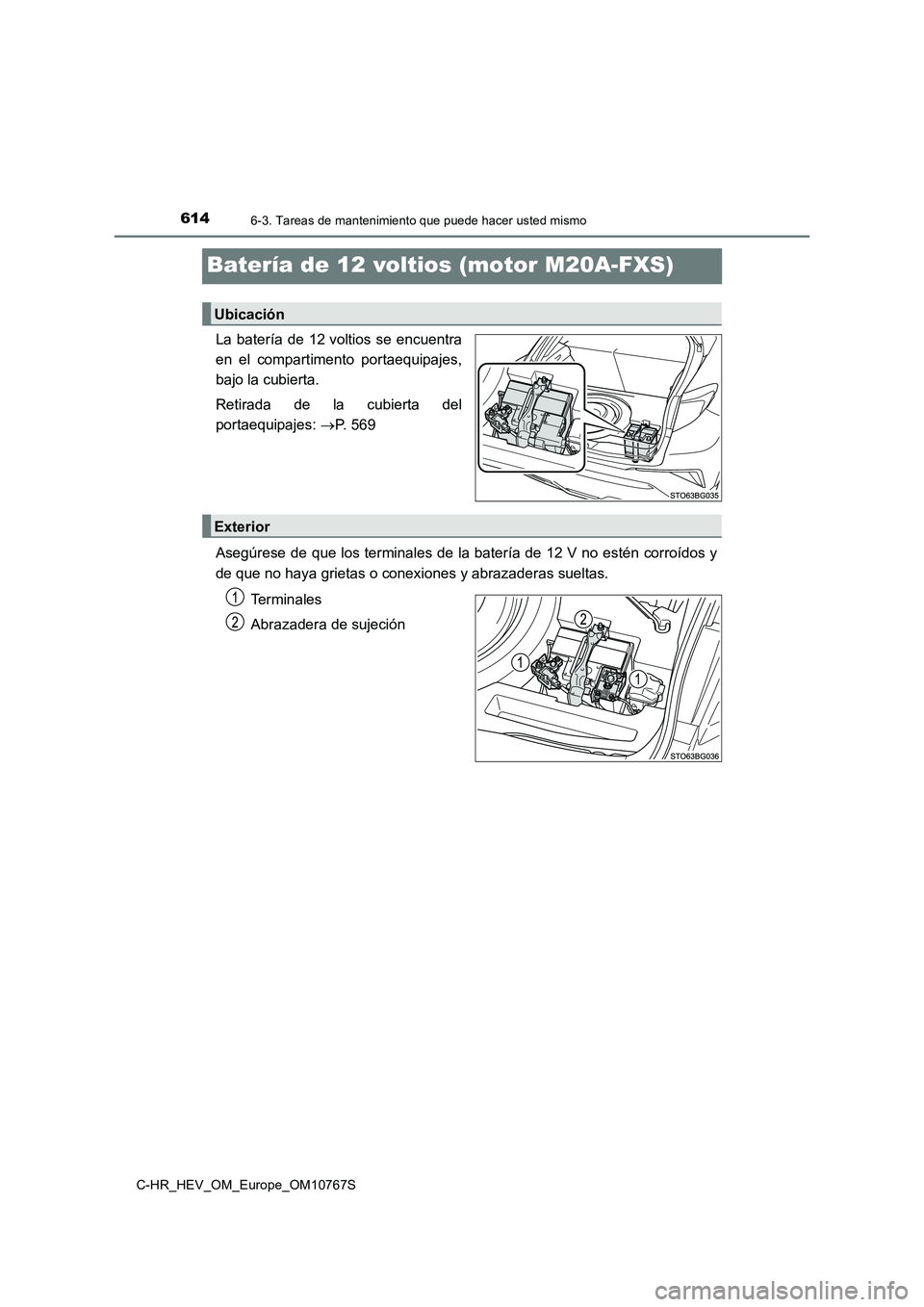

Batería de 12 voltios (motor M20A-FXS)
La batería de 12 voltios se encuentra
en el compartimento portaequipajes,
bajo la cubierta.
Retirada de la cubierta del
portaequipajes: P. 569
Asegúrese de que los terminales de la batería de 12 V no estén corroídos y
de que no haya grietas o conexiones y abrazaderas sueltas.
Terminales
Abrazadera de sujeción
Ubicación
Exterior

6156-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_HEV_OM_Europe_OM10767S
6
Mantenimiento y cuidados

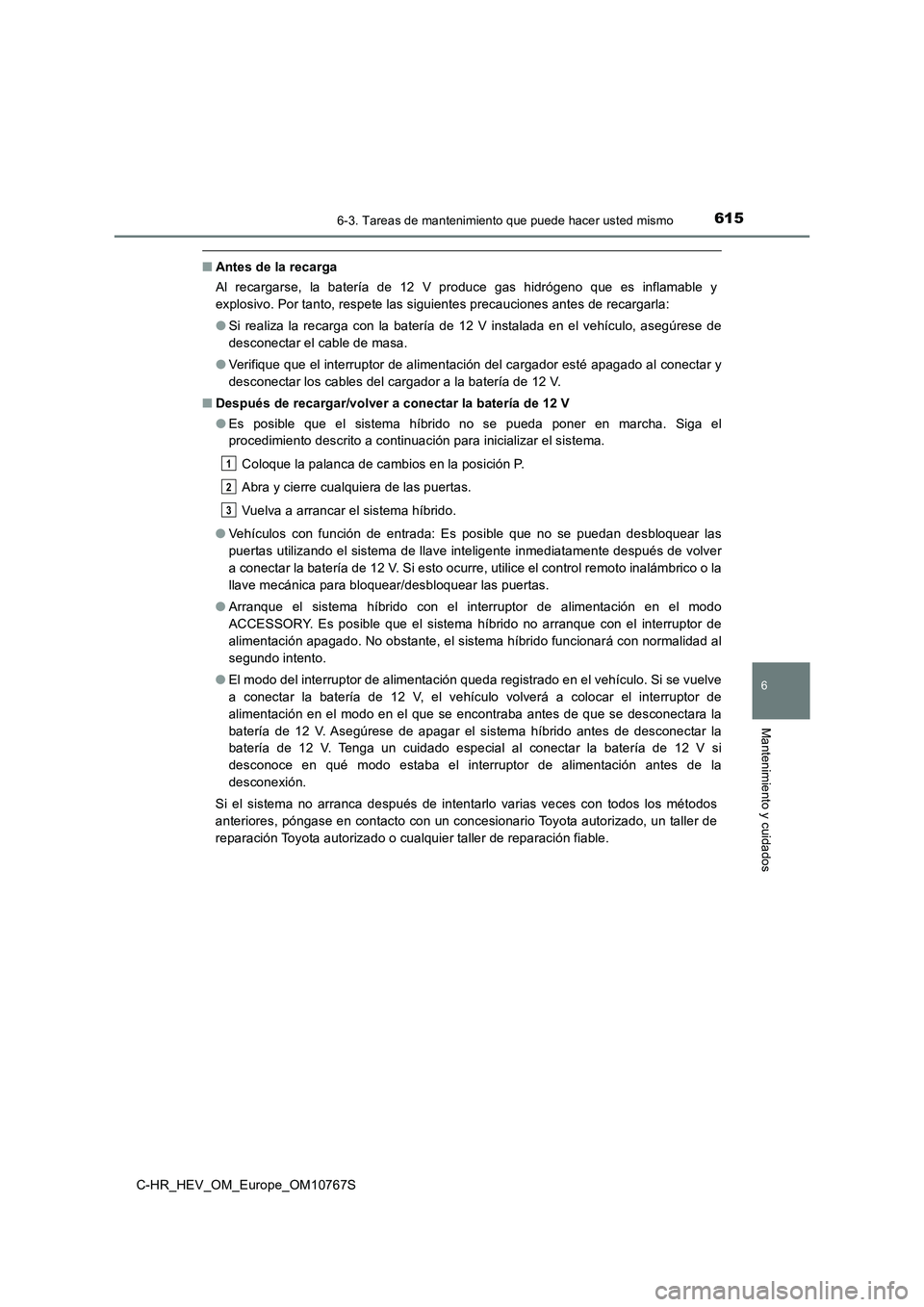

■Antes de la recarga
Al recargarse, la batería de 12 V produce gas hidrógeno que es inflamable y
explosivo. Por tanto, respete las siguientes precauciones antes de recargarla:
● Si realiza la recarga con la batería de 12 V instalada en el vehículo, asegúrese de
desconectar el cable de masa.
● Verifique que el interruptor de alimentación del cargador esté apagado al conectar y
desconectar los cables del cargador a la batería de 12 V.
■ Después de recargar/volver a conectar la batería de 12 V
● Es posible que el sistema híbrido no se pueda poner en marcha. Siga el
procedimiento descrito a continuación para inicializar el siste ma.
Coloque la palanca de cambios en la posición P.
Abra y cierre cualquiera de las puertas.
Vuelva a arrancar el sistema híbrido.
● Vehículos con función de entrada: Es posible que no se puedan desbloquear las
puertas utilizando el sistema de llave inteligente inmediatamen te después de volver
a conectar la batería de 12 V. Si esto ocurre, utilice el contr ol remoto inalámbrico o la
llave mecánica para bloquear/desbloquear las puertas.
● Arranque el sistema híbrido con el interruptor de alimentación en el modo
ACCESSORY. Es posible que el sistema híbrido no arranque con el interruptor de
alimentación apagado. No obstante, el sistema híbrido funcionar á con normalidad al
segundo intento.
● El modo del interruptor de alimentación queda registrado en el vehículo. Si se vuelve
a conectar la batería de 12 V, el vehículo volverá a colocar el interruptor de
alimentación en el modo en el que se encontraba antes de que se desconectara la
batería de 12 V. Asegúrese de apagar el sistema híbrido antes d e desconectar la
batería de 12 V. Tenga un cuidado especial al conectar la bater ía de 12 V si
desconoce en qué modo estaba el interruptor de alimentación ant es de la
desconexión.
Si el sistema no arranca después de intentarlo varias veces con todos los métodos
anteriores, póngase en contacto con un concesionario Toyota aut orizado, un taller de
reparación Toyota autorizado o cualquier taller de reparación f iable.
1
2
3

6166-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_HEV_OM_Europe_OM10767S

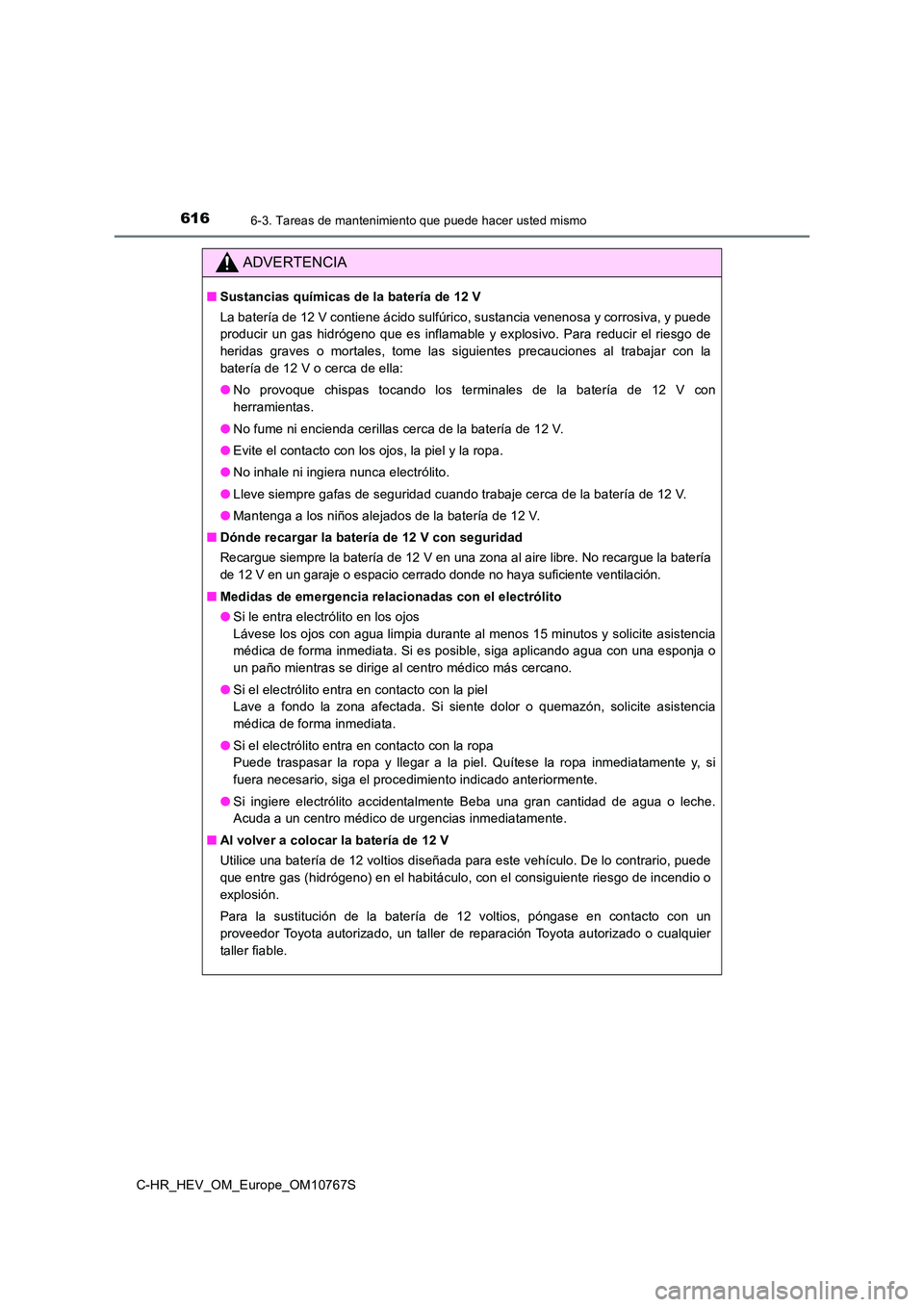

ADVERTENCIA
■Sustancias químicas de la batería de 12 V
La batería de 12 V contiene ácido sulfúrico, sustancia venenosa y corrosiva, y puede
producir un gas hidrógeno que es inflamable y explosivo. Para r educir el riesgo de
heridas graves o mortales, tome las siguientes precauciones al trabajar con la
batería de 12 V o cerca de ella:
● No provoque chispas tocando los terminales de la batería de 12 V con
herramientas.
● No fume ni encienda cerillas cerca de la batería de 12 V.
● Evite el contacto con los ojos, la piel y la ropa.
● No inhale ni ingiera nunca electrólito.
● Lleve siempre gafas de seguridad cuando trabaje cerca de la batería de 12 V.
● Mantenga a los niños alejados de la batería de 12 V.
■ Dónde recargar la batería de 12 V con seguridad
Recargue siempre la batería de 12 V en una zona al aire libre. No recargue la batería
de 12 V en un garaje o espacio cerrado donde no haya suficiente ventilación.
■ Medidas de emergencia relacionadas con el electrólito
● Si le entra electrólito en los ojos
Lávese los ojos con agua limpia durante al menos 15 minutos y s olicite asistencia
médica de forma inmediata. Si es posible, siga aplicando agua c on una esponja o
un paño mientras se dirige al centro médico más cercano.
● Si el electrólito entra en contacto con la piel
Lave a fondo la zona afectada. Si siente dolor o quemazón, soli cite asistencia
médica de forma inmediata.
● Si el electrólito entra en contacto con la ropa
Puede traspasar la ropa y llegar a la piel. Quítese la ropa inm ediatamente y, si
fuera necesario, siga el procedimiento indicado anteriormente.
● Si ingiere electrólito accidentalmente Beba una gran cantidad de agua o leche.
Acuda a un centro médico de urgencias inmediatamente.
■ Al volver a colocar la batería de 12 V
Utilice una batería de 12 voltios diseñada para este vehículo. D e lo contrario, puede
que entre gas (hidrógeno) en el habitáculo, con el consiguiente riesgo de incendio o
explosión.
Para la sustitución de la batería de 12 voltios, póngase en con tacto con un
proveedor Toyota autorizado, un taller de reparación Toyota aut orizado o cualquier
taller fiable.

6176-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_HEV_OM_Europe_OM10767S
6
Mantenimiento y cuidados
AV I S O
■Al recargar la batería de 12 V
No recargue la batería de 12 V si el sistema híbrido está en fu ncionamiento.
Compruebe asimismo que todos los accesorios estén desconectados .

6186-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_HEV_OM_Europe_OM10767S

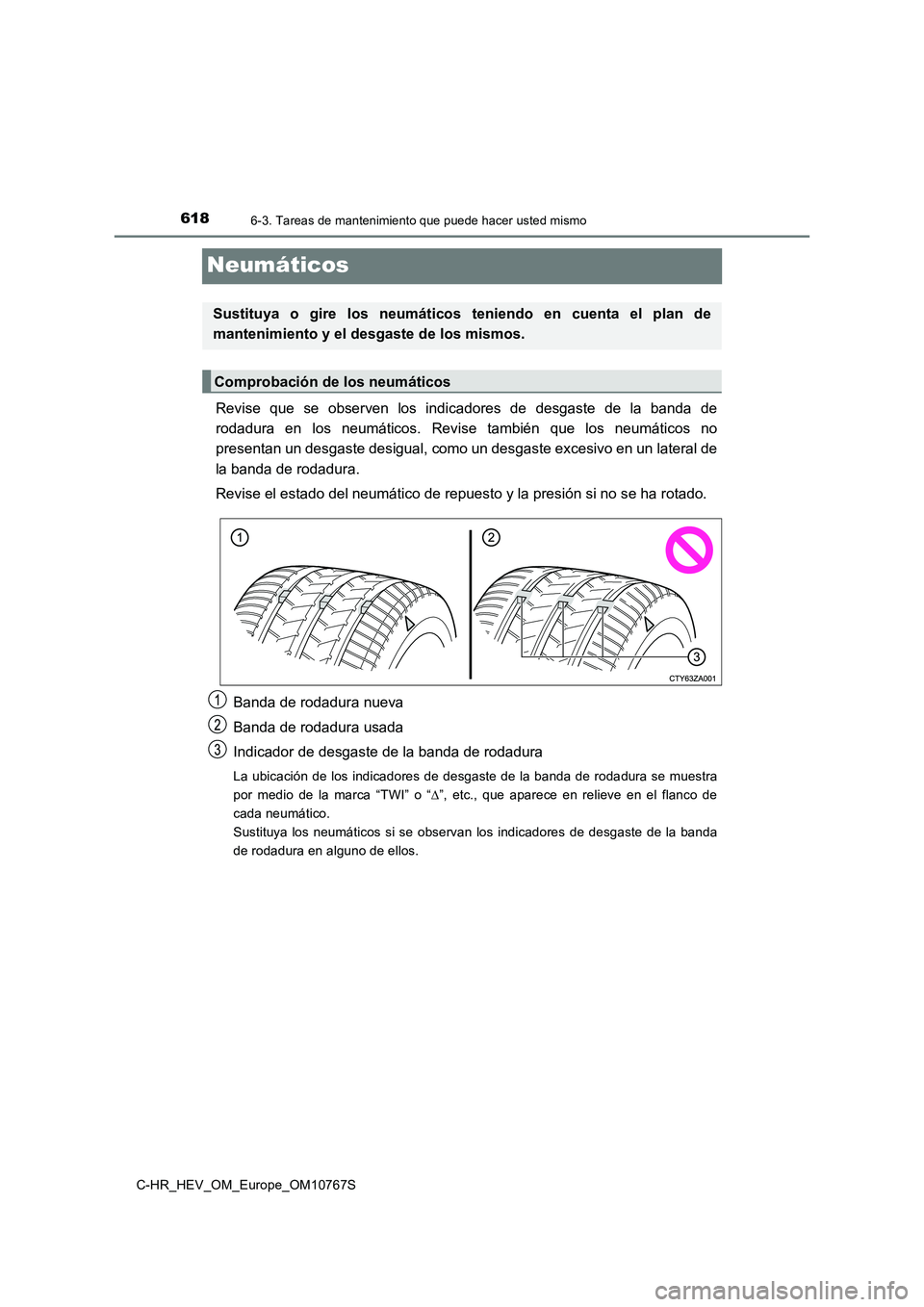

Neumáticos
Revise que se observen los indicadores de desgaste de la banda de
rodadura en los neumáticos. Revise también que los neumáticos n o
presentan un desgaste desigual, como un desgaste excesivo en un lateral de
la banda de rodadura.
Revise el estado del neumático de repuesto y la presión si no s e ha rotado.
Banda de rodadura nueva
Banda de rodadura usada
Indicador de desgaste de la banda de rodadura
La ubicación de los indicadores de desgaste de la banda de roda dura se muestra
por medio de la marca “TWI” o “ ”, etc., que aparece en relieve en el flanco de
cada neumático.
Sustituya los neumáticos si se observan los indicadores de desg aste de la banda
de rodadura en alguno de ellos.
Sustituya o gire los neumáticos teniendo en cuenta el plan de
mantenimiento y el desgaste de los mismos.
Comprobación de los neumáticos
