TOYOTA C_HR HYBRID 2016 Betriebsanleitungen (in German)

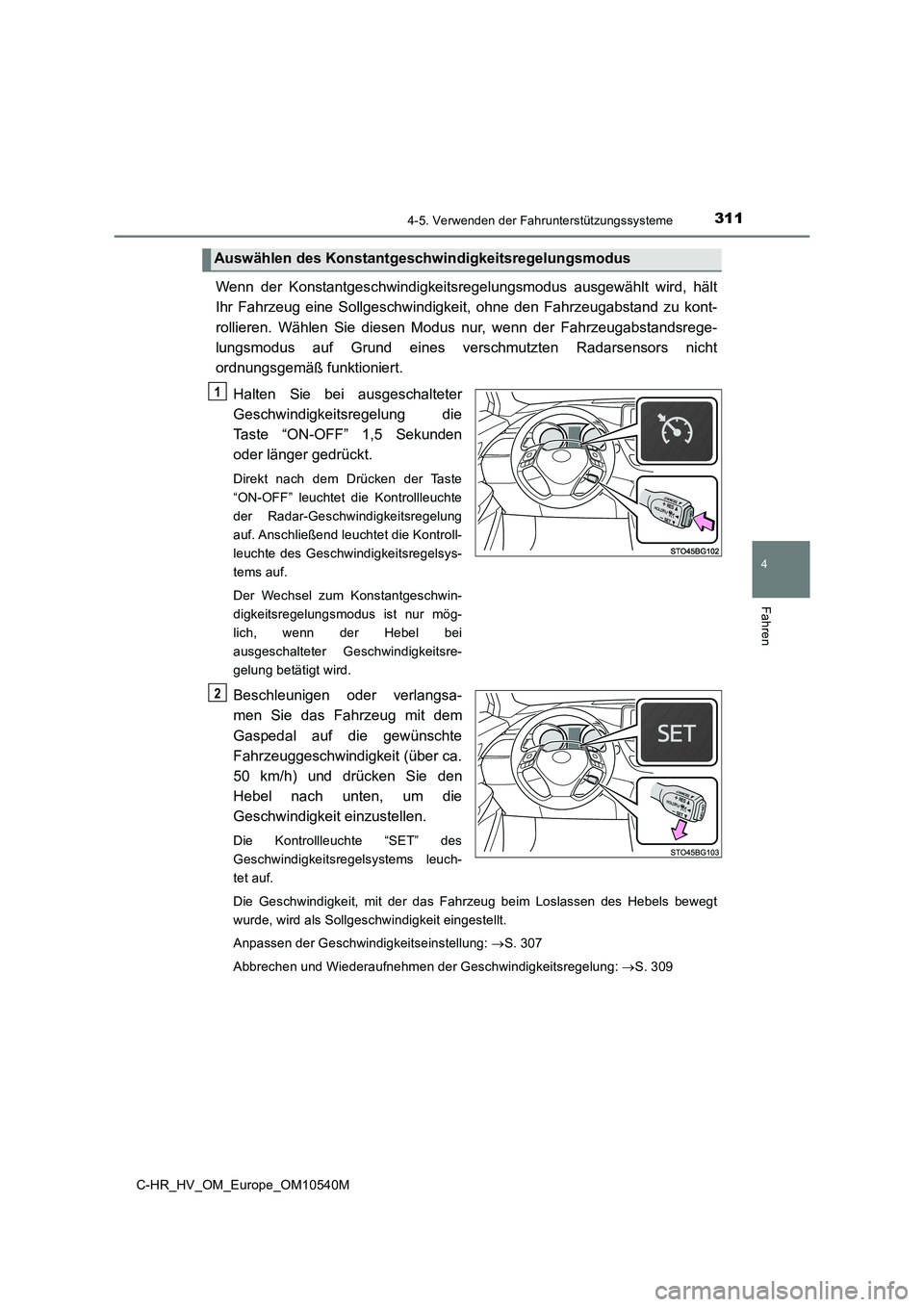

3114-5. Verwenden der Fahrunterstützungssysteme
4
Fahren
C-HR_HV_OM_Europe_OM10540M
Wenn der Konstantgeschwindigkeitsregelungsmodus ausgewählt wird, hält
Ihr Fahrzeug eine Sollgeschwindigkeit, ohne den Fahrzeugabstand zu kont-
rollieren. Wählen Sie diesen Modus nur, wenn der Fahrzeugabstandsrege-
lungsmodus auf Grund eines verschmutzten Radarsensors nicht
ordnungsgemäß funktioniert.
Halten Sie bei ausgeschalteter
Geschwindigkeitsregelung die
Taste “ON-OFF” 1,5 Sekunden
oder länger gedrückt.
Direkt nach dem Drücken der Taste
“ON-OFF” leuchtet die Kontrollleuchte
der Radar-Geschwindigkeitsregelung
auf. Anschließend leuchtet die Kontroll-
leuchte des Geschwindigkeitsregelsys-
tems auf.
Der Wechsel zum Konstantgeschwin-
digkeitsregelungsmodus ist nur mög-
lich, wenn der Hebel bei
ausgeschalteter Geschwindigkeitsre-
gelung betätigt wird.
Beschleunigen oder verlangsa-
men Sie das Fahrzeug mit dem
Gaspedal auf die gewünschte
Fahrzeuggeschwindigkeit (über ca.
50 km/h) und drücken Sie den
Hebel nach unten, um die
Geschwindigkeit einzustellen.
Die Kontrollleuchte “SET” des
Geschwindigkeitsregelsystems leuch-
tet auf.
Die Geschwindigkeit, mit der das Fahrzeug beim Loslassen des Hebels bewegt
wurde, wird als Sollgeschwindigkeit eingestellt.
Anpassen der Geschwindigkeitseinstellung: S. 307
Abbrechen und Wiederaufnehmen der Geschwindigkeitsregelung: S. 309
Auswählen des Konstantgeschwindigkeitsregelungsmodus
1
2

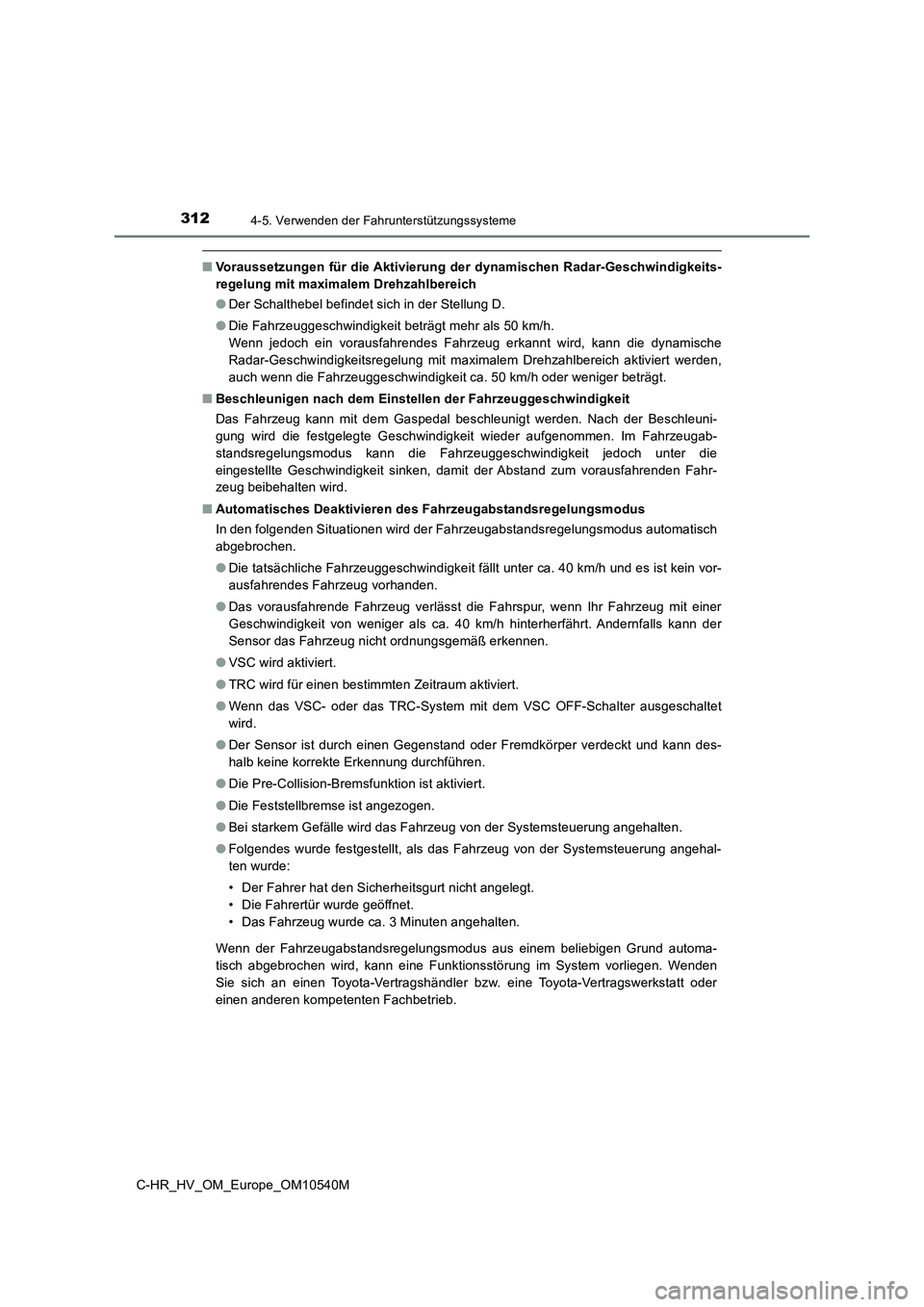

3124-5. Verwenden der Fahrunterstützungssysteme
C-HR_HV_OM_Europe_OM10540M
■Voraussetzungen für die Aktivierung der dynamischen Radar-Geschwindigkeits-
regelung mit maximalem Drehzahlbereich
● Der Schalthebel befindet sich in der Stellung D.
● Die Fahrzeuggeschwindigkeit beträgt mehr als 50 km/h.
Wenn jedoch ein vorausfahrendes Fahrzeug erkannt wird, kann die dynamische
Radar-Geschwindigkeitsregelung mit maximalem Drehzahlbereich aktiviert werden,
auch wenn die Fahrzeuggeschwindigkeit ca. 50 km/h oder weniger beträgt.
■ Beschleunigen nach dem Einstellen der Fahrzeuggeschwindigkeit
Das Fahrzeug kann mit dem Gaspedal beschleunigt werden. Nach der Beschleuni-
gung wird die festgelegte Geschwindigkeit wieder aufgenommen. Im Fahrzeugab-
standsregelungsmodus kann die Fahrzeuggeschwindigkeit jedoch unter die
eingestellte Geschwindigkeit sinken, damit der Abstand zum vorausfahrenden Fahr-
zeug beibehalten wird.
■ Automatisches Deaktivieren des Fahrzeugabstandsregelungsmodus
In den folgenden Situationen wird der Fahrzeugabstandsregelungsmodus automatisch
abgebrochen.
● Die tatsächliche Fahrzeuggeschwindigkeit fällt unter ca. 40 km/h und es ist kein vor-
ausfahrendes Fahrzeug vorhanden.
● Das vorausfahrende Fahrzeug verlässt die Fahrspur, wenn Ihr Fahrzeug mit einer
Geschwindigkeit von weniger als ca. 40 km/h hinterherfährt. Andernfalls kann der
Sensor das Fahrzeug nicht ordnungsgemäß erkennen.
● VSC wird aktiviert.
● TRC wird für einen bestimmten Zeitraum aktiviert.
● Wenn das VSC- oder das TRC-System mit dem VSC OFF-Schalter ausgeschaltet
wird.
● Der Sensor ist durch einen Gegenstand oder Fremdkörper verdeckt und kann des-
halb keine korrekte Erkennung durchführen.
● Die Pre-Collision-Bremsfunktion ist aktiviert.
● Die Feststellbremse ist angezogen.
● Bei starkem Gefälle wird das Fahrzeug von der Systemsteuerung angehalten.
● Folgendes wurde festgestellt, als das Fahrzeug von der Systemsteuerung angehal-
ten wurde:
• Der Fahrer hat den Sicherheitsgurt nicht angelegt.
• Die Fahrertür wurde geöffnet.
• Das Fahrzeug wurde ca. 3 Minuten angehalten.
Wenn der Fahrzeugabstandsregelungsmodus aus einem beliebigen Grund automa-
tisch abgebrochen wird, kann eine Funktionsstörung im System vorliegen. Wenden
Sie sich an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder
einen anderen kompetenten Fachbetrieb.

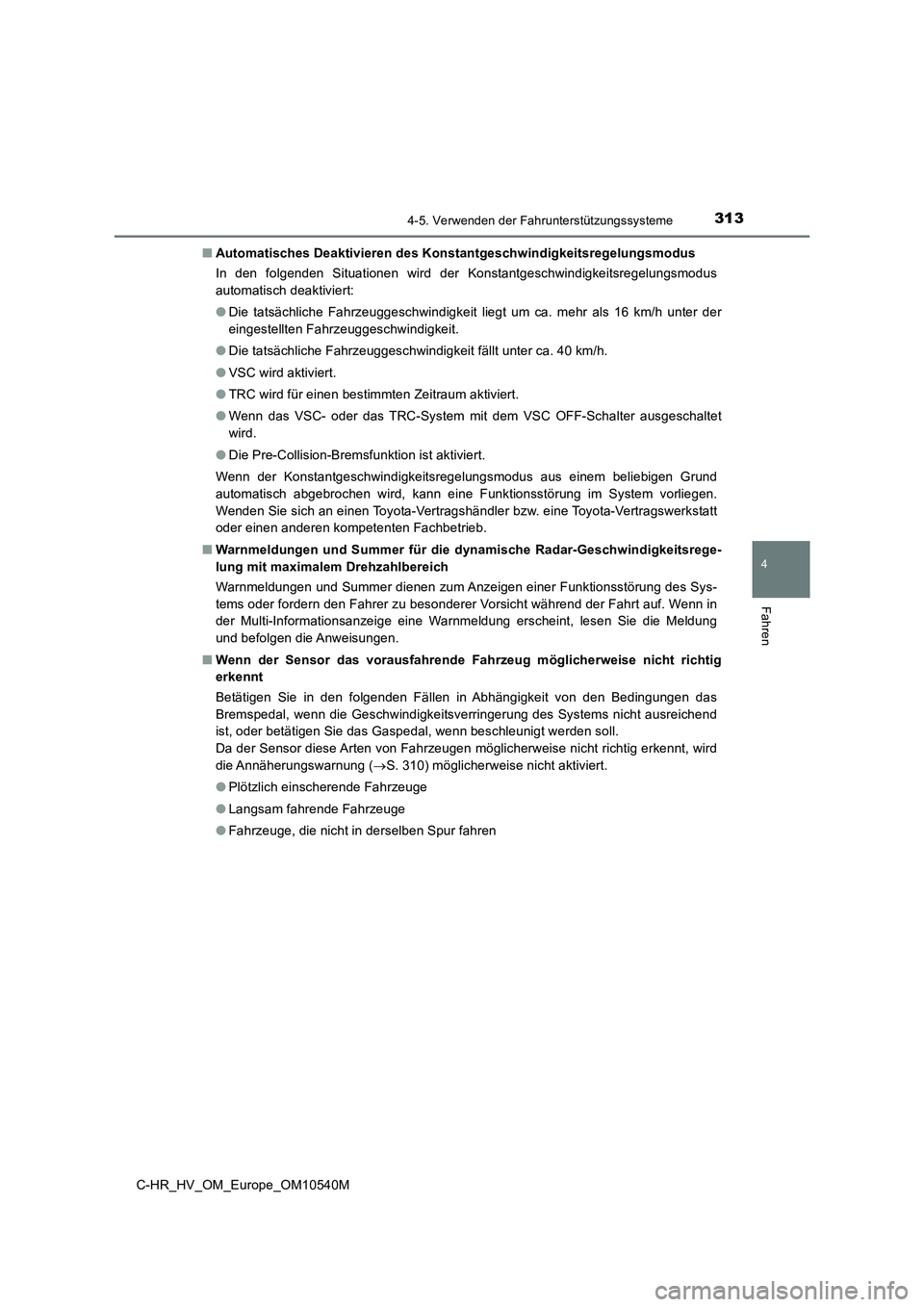

3134-5. Verwenden der Fahrunterstützungssysteme
4
Fahren
C-HR_HV_OM_Europe_OM10540M
■ Automatisches Deaktivieren des Konstantgeschwindigkeitsregelungsmodus
In den folgenden Situationen wird der Konstantgeschwindigkeitsregelungsmodus
automatisch deaktiviert:
● Die tatsächliche Fahrzeuggeschwindigkeit liegt um ca. mehr als 16 km/h unter der
eingestellten Fahrzeuggeschwindigkeit.
● Die tatsächliche Fahrzeuggeschwindigkeit fällt unter ca. 40 km/h.
● VSC wird aktiviert.
● TRC wird für einen bestimmten Zeitraum aktiviert.
● Wenn das VSC- oder das TRC-System mit dem VSC OFF-Schalter ausgeschaltet
wird.
● Die Pre-Collision-Bremsfunktion ist aktiviert.
Wenn der Konstantgeschwindigkeitsregelungsmodus aus einem beliebigen Grund
automatisch abgebrochen wird, kann eine Funktionsstörung im System vorliegen.
Wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt
oder einen anderen kompetenten Fachbetrieb.
■ Warnmeldungen und Summer für die dynamische Radar-Geschwindigkeitsrege-
lung mit maximalem Drehzahlbereich
Warnmeldungen und Summer dienen zum Anzeigen einer Funktionsstörung des Sys-
tems oder fordern den Fahrer zu besonderer Vorsicht während der Fahrt auf. Wenn in
der Multi-Informationsanzeige eine Warnmeldung erscheint, lesen Sie die Meldung
und befolgen die Anweisungen.
■ Wenn der Sensor das vorausfahrende Fahrzeug möglicherweise nicht richtig
erkennt
Betätigen Sie in den folgenden Fällen in Abhängigkeit von den Bedingungen das
Bremspedal, wenn die Geschwindigkeitsverringerung des Systems nicht ausreichend
ist, oder betätigen Sie das Gaspedal, wenn beschleunigt werden soll.
Da der Sensor diese Arten von Fahrzeugen möglicherweise nicht richtig erkennt, wird
die Annäherungswarnung ( S. 310) möglicherweise nicht aktiviert.
● Plötzlich einscherende Fahrzeuge
● Langsam fahrende Fahrzeuge
● Fahrzeuge, die nicht in derselben Spur fahren

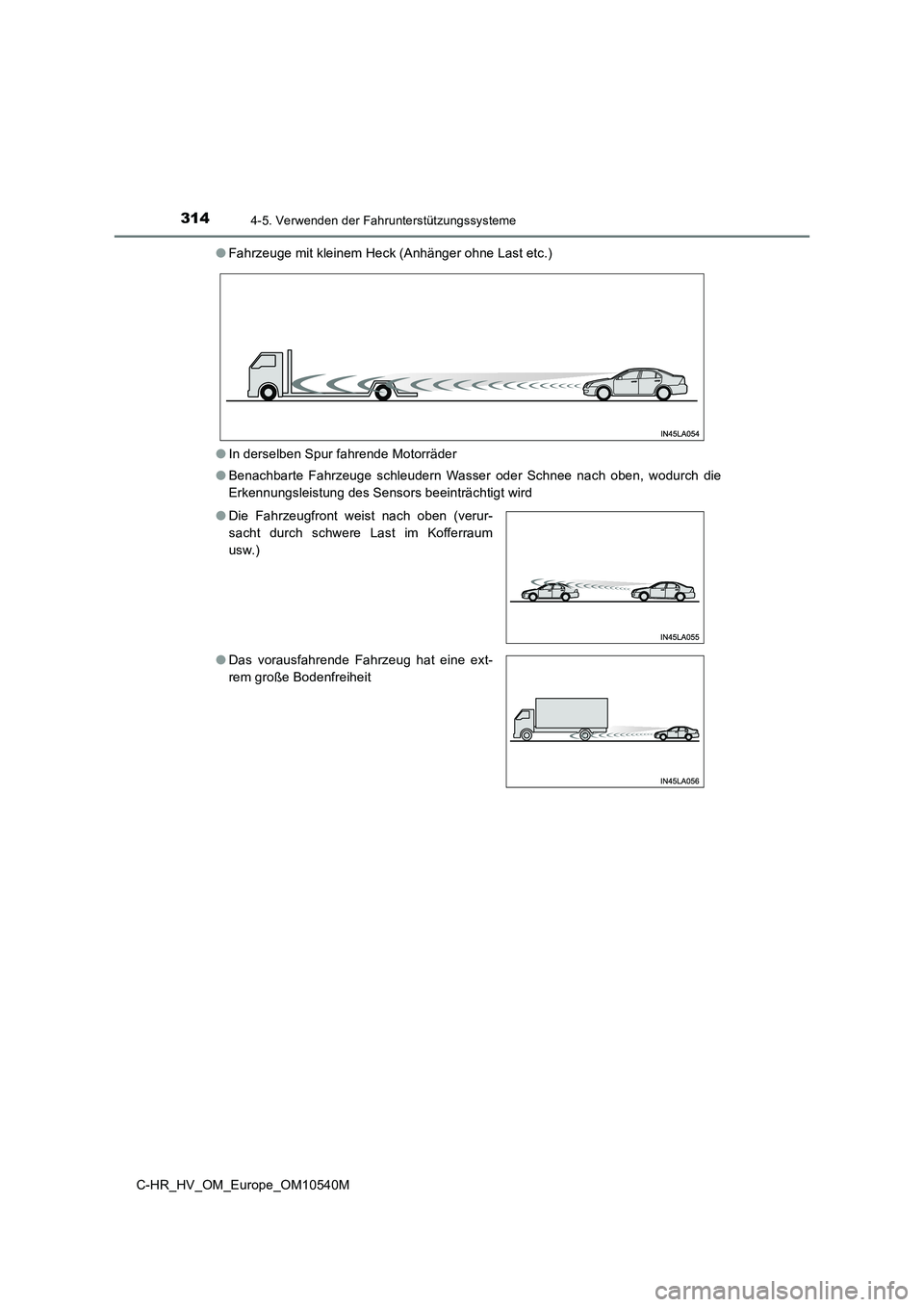

3144-5. Verwenden der Fahrunterstützungssysteme
C-HR_HV_OM_Europe_OM10540M
● Fahrzeuge mit kleinem Heck (Anhänger ohne Last etc.)
● In derselben Spur fahrende Motorräder
● Benachbarte Fahrzeuge schleudern Wasser oder Schnee nach oben, wodurch die
Erkennungsleistung des Sensors beeinträchtigt wird
● Die Fahrzeugfront weist nach oben (verur-
sacht durch schwere Last im Kofferraum
usw.)
● Das vorausfahrende Fahrzeug hat eine ext-
rem große Bodenfreiheit

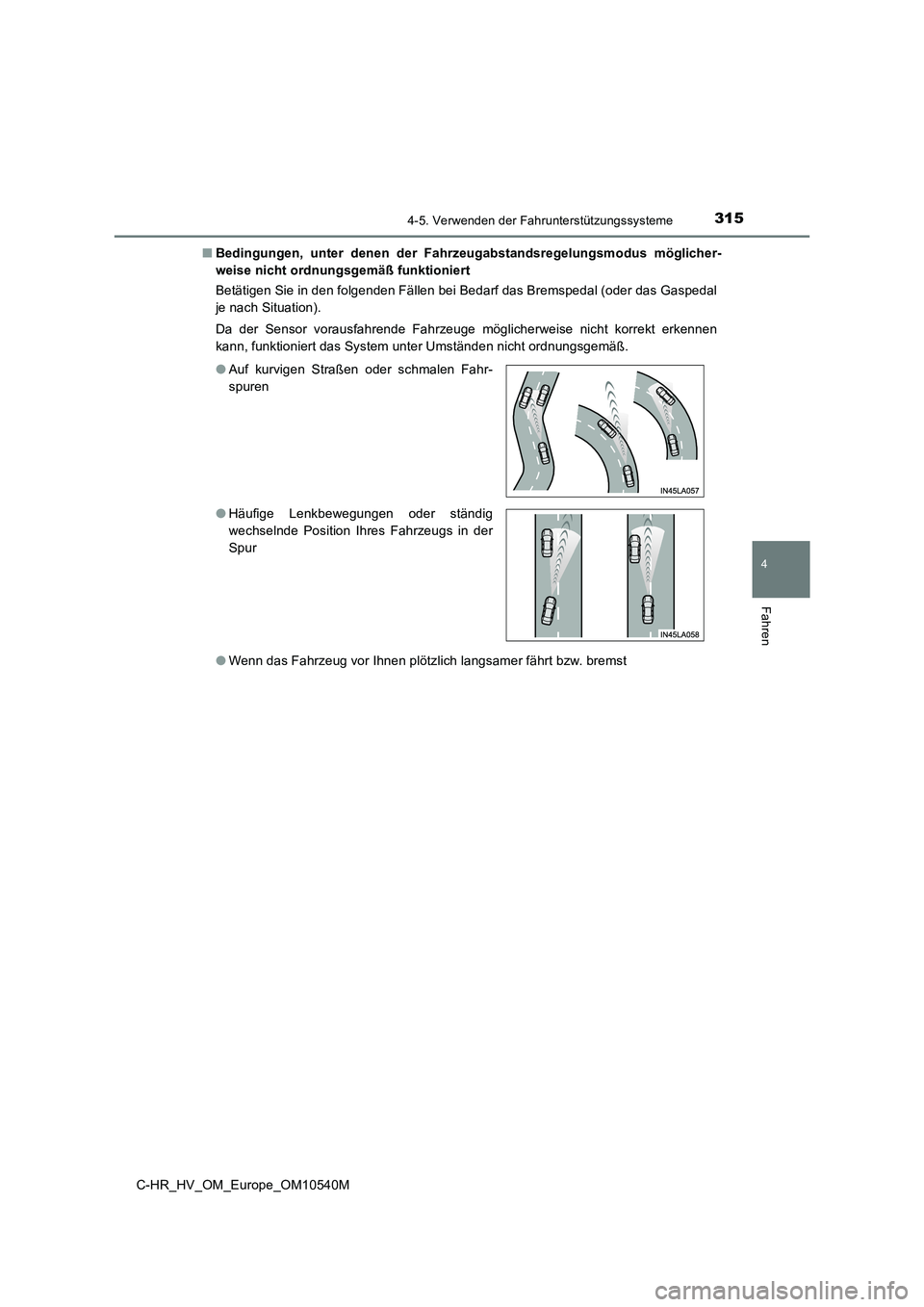

3154-5. Verwenden der Fahrunterstützungssysteme
4
Fahren
C-HR_HV_OM_Europe_OM10540M
■ Bedingungen, unter denen der Fahrzeugabstandsregelungsmodus möglicher-
weise nicht ordnungsgemäß funktioniert
Betätigen Sie in den folgenden Fällen bei Bedarf das Bremspedal (oder das Gaspedal
je nach Situation).
Da der Sensor vorausfahrende Fahrzeuge möglicherweise nicht korrekt erkennen
kann, funktioniert das System unter Umständen nicht ordnungsgemäß.
● Wenn das Fahrzeug vor Ihnen plötzlich langsamer fährt bzw. bremst
● Auf kurvigen Straßen oder schmalen Fahr-
spuren
● Häufige Lenkbewegungen oder ständig
wechselnde Position Ihres Fahrzeugs in der
Spur

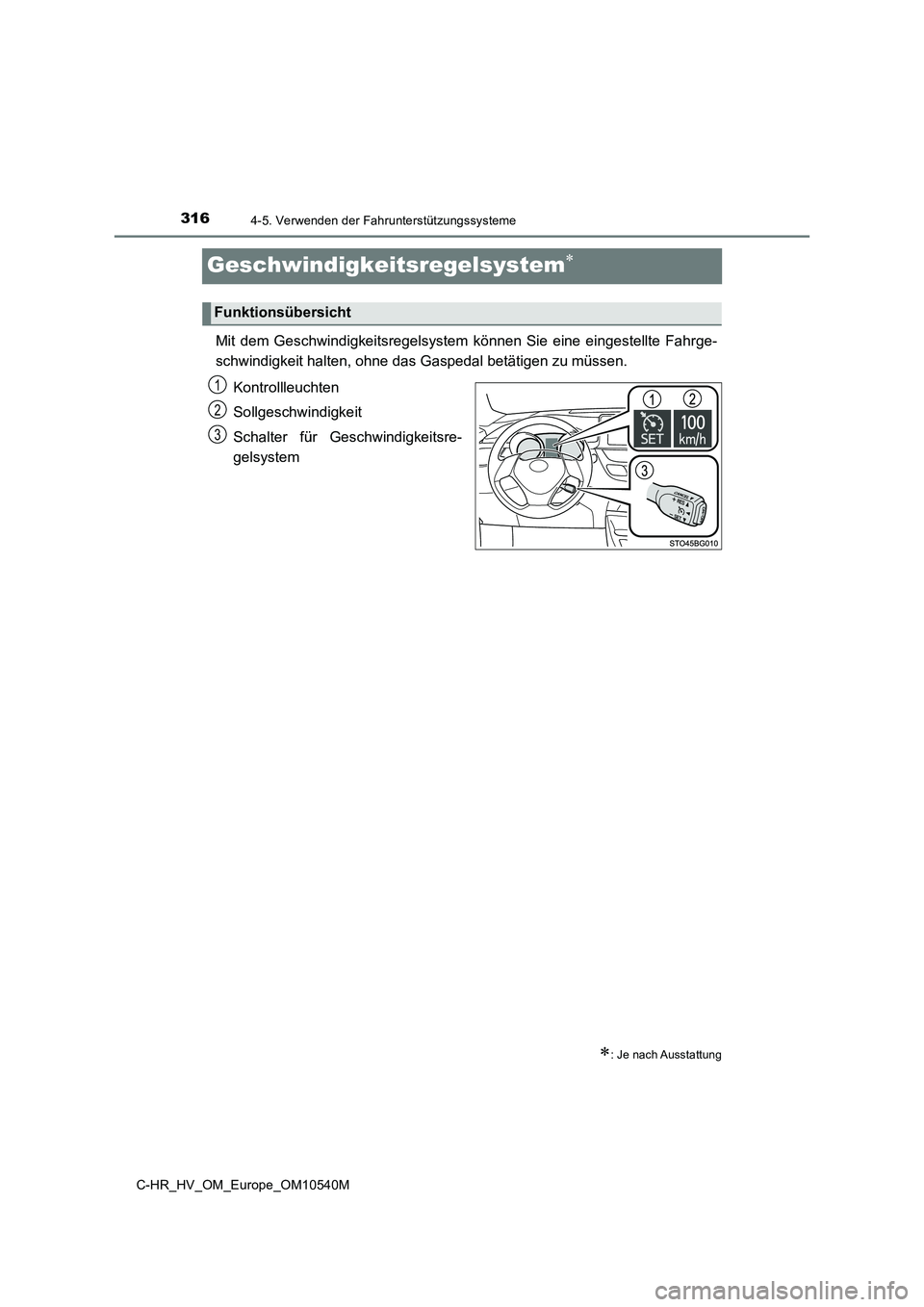

3164-5. Verwenden der Fahrunterstützungssysteme
C-HR_HV_OM_Europe_OM10540M
Geschwindigkeitsregelsystem
Mit dem Geschwindigkeitsregelsystem können Sie eine eingestellte Fahrge-
schwindigkeit halten, ohne das Gaspedal betätigen zu müssen.
Kontrollleuchten
Sollgeschwindigkeit
Schalter für Geschwindigkeitsre-
gelsystem
: Je nach Ausstattung
Funktionsübersicht
1
2
3

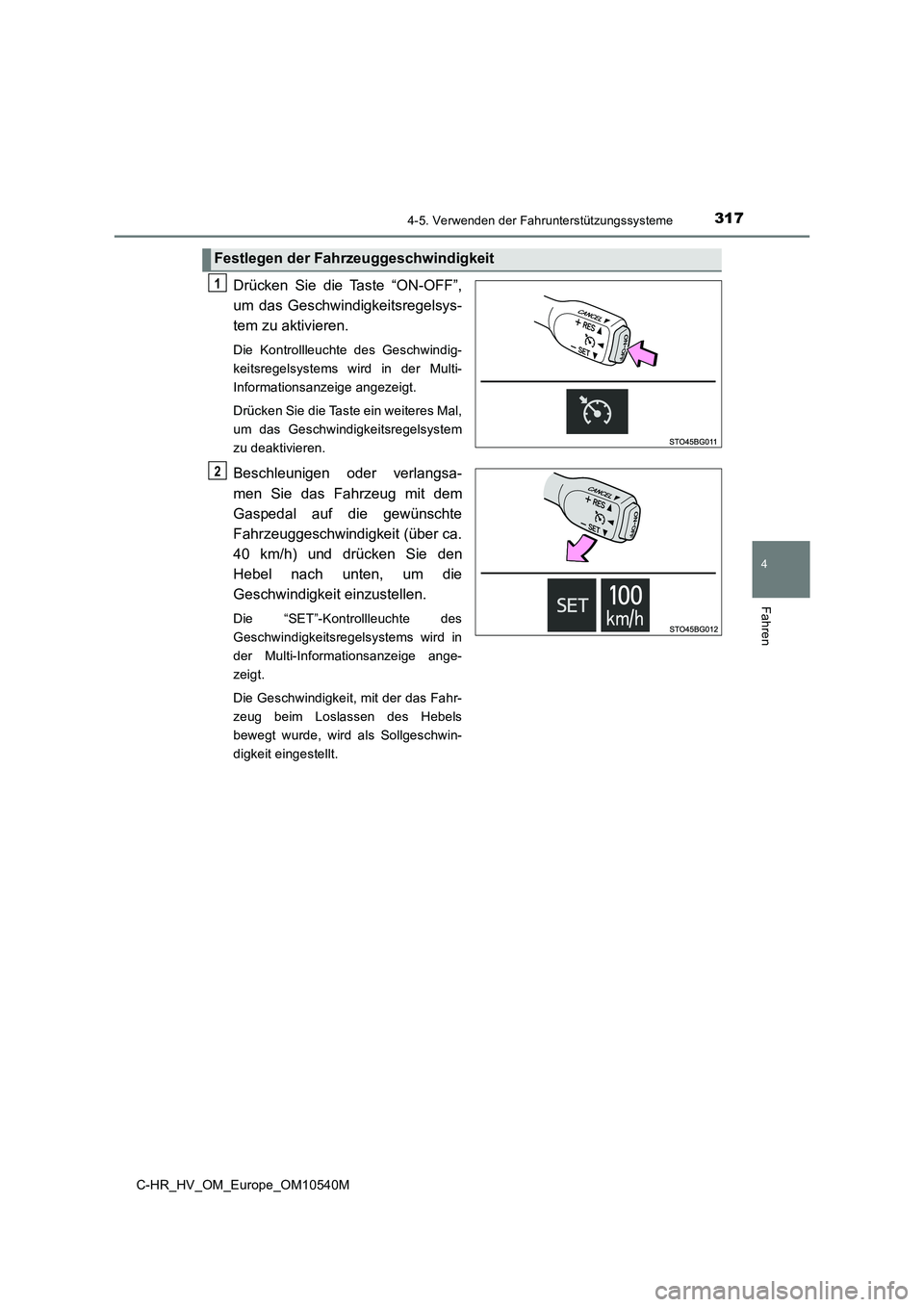

3174-5. Verwenden der Fahrunterstützungssysteme
4
Fahren
C-HR_HV_OM_Europe_OM10540M
Drücken Sie die Taste “ON-OFF”,
um das Geschwindigkeitsregelsys-
tem zu aktivieren.
Die Kontrollleuchte des Geschwindig-
keitsregelsystems wird in der Multi-
Informationsanzeige angezeigt.
Drücken Sie die Taste ein weiteres Mal,
um das Geschwindigkeitsregelsystem
zu deaktivieren.
Beschleunigen oder verlangsa-
men Sie das Fahrzeug mit dem
Gaspedal auf die gewünschte
Fahrzeuggeschwindigkeit (über ca.
40 km/h) und drücken Sie den
Hebel nach unten, um die
Geschwindigkeit einzustellen.
Die “SET”-Kontrollleuchte des
Geschwindigkeitsregelsystems wird in
der Multi-Informationsanzeige ange-
zeigt.
Die Geschwindigkeit, mit der das Fahr-
zeug beim Loslassen des Hebels
bewegt wurde, wird als Sollgeschwin-
digkeit eingestellt.
Festlegen der Fahrzeuggeschwindigkeit
1
2

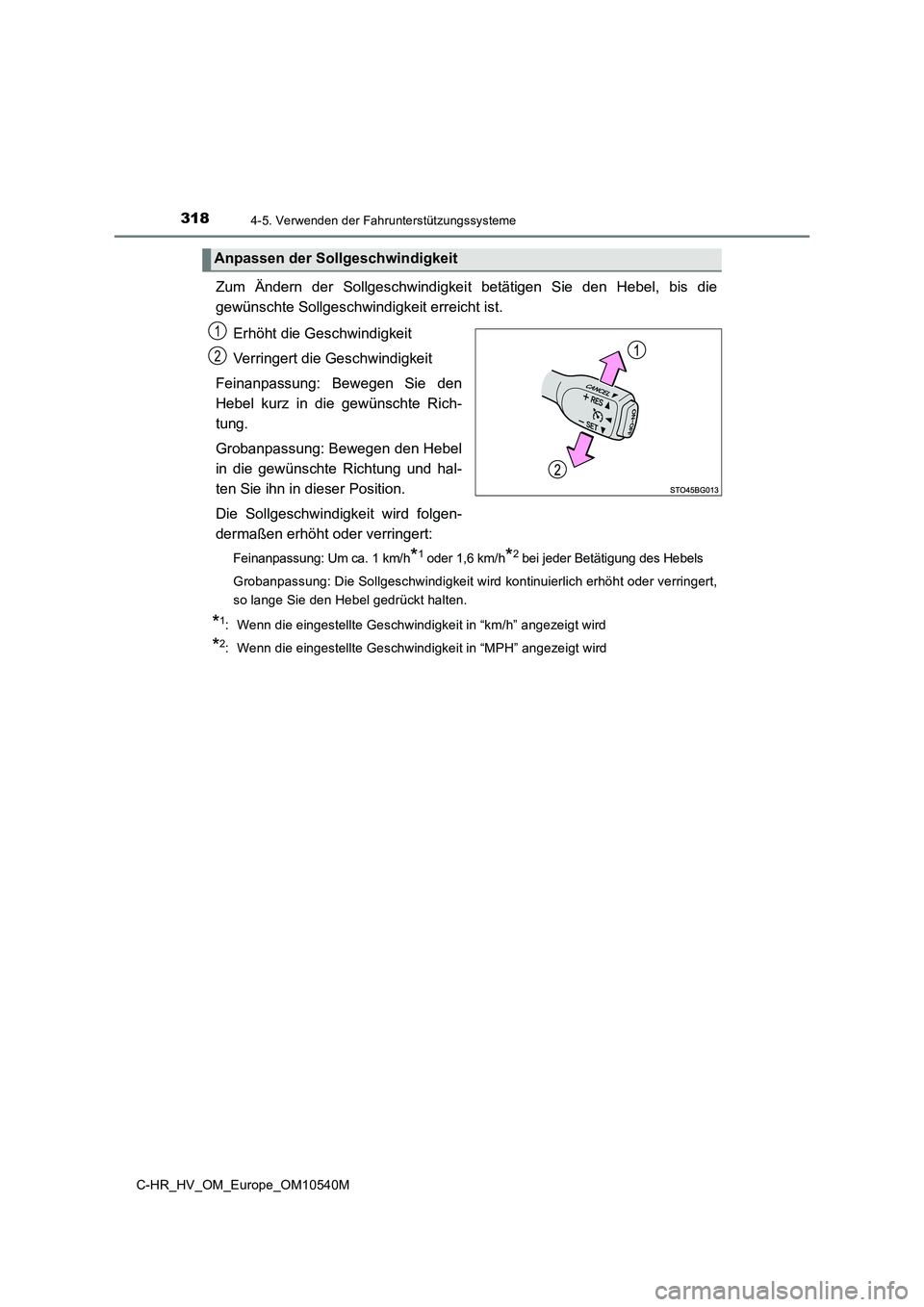

3184-5. Verwenden der Fahrunterstützungssysteme
C-HR_HV_OM_Europe_OM10540M
Zum Ändern der Sollgeschwindigkeit betätigen Sie den Hebel, bis die
gewünschte Sollgeschwindigkeit erreicht ist.
Erhöht die Geschwindigkeit
Verringert die Geschwindigkeit
Feinanpassung: Bewegen Sie den
Hebel kurz in die gewünschte Rich-
tung.
Grobanpassung: Bewegen den Hebel
in die gewünschte Richtung und hal-
ten Sie ihn in dieser Position.
Die Sollgeschwindigkeit wird folgen-
dermaßen erhöht oder verringert:
Feinanpassung: Um ca. 1 km/h*1 oder 1,6 km/h*2 bei jeder Betätigung des Hebels
Grobanpassung: Die Sollgeschwindigkeit wird kontinuierlich erhöht oder verringert,
so lange Sie den Hebel gedrückt halten.
*1: Wenn die eingestellte Geschwindigkeit in “km/h” angezeigt wird
*2: Wenn die eingestellte Geschwindigkeit in “MPH” angezeigt wird
Anpassen der Sollgeschwindigkeit
1
2

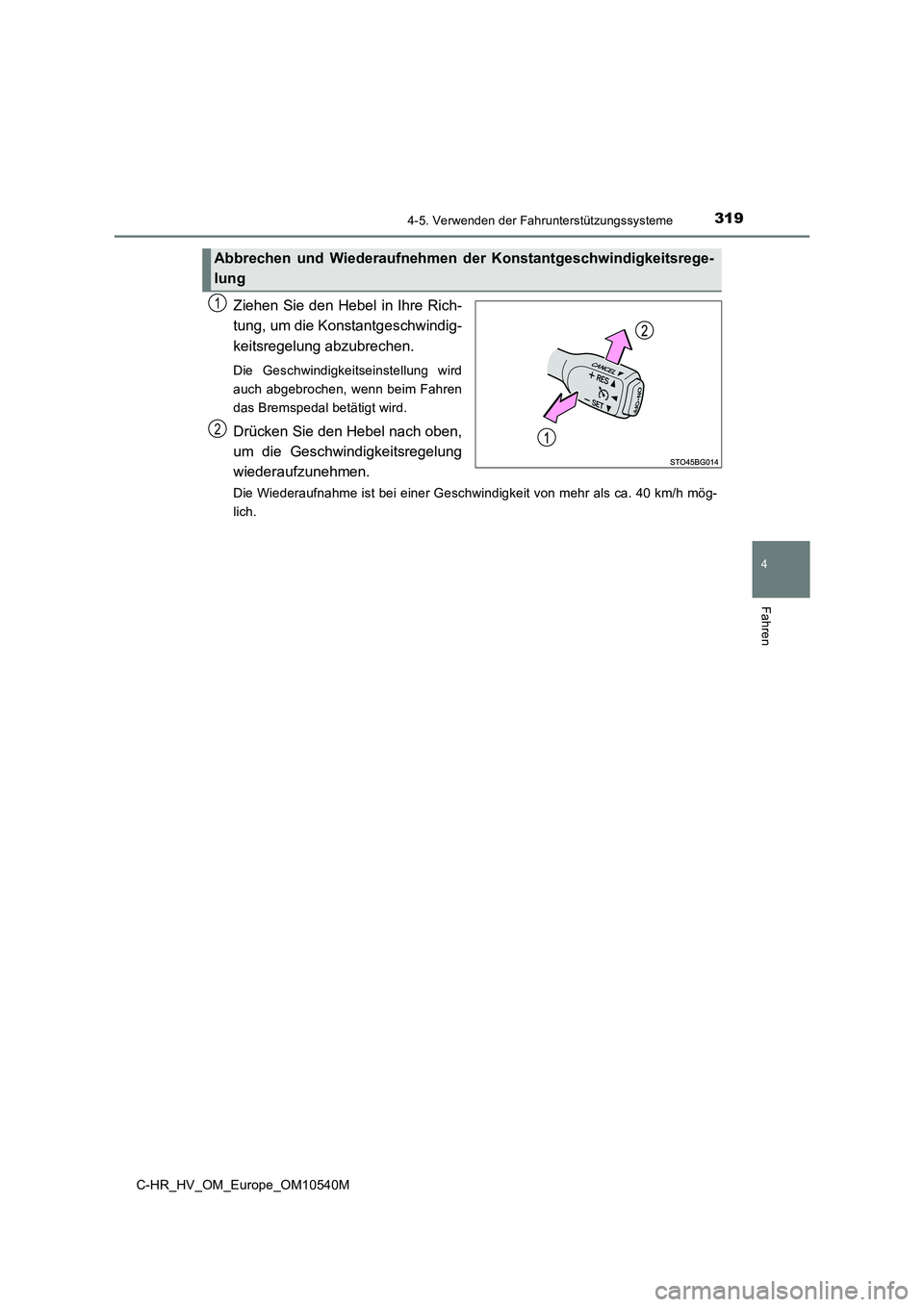

3194-5. Verwenden der Fahrunterstützungssysteme
4
Fahren
C-HR_HV_OM_Europe_OM10540M
Ziehen Sie den Hebel in Ihre Rich-
tung, um die Konstantgeschwindig-
keitsregelung abzubrechen.
Die Geschwindigkeitseinstellung wird
auch abgebrochen, wenn beim Fahren
das Bremspedal betätigt wird.
Drücken Sie den Hebel nach oben,
um die Geschwindigkeitsregelung
wiederaufzunehmen.
Die Wiederaufnahme ist bei einer Geschwindigkeit von mehr als ca. 40 km/h mög-
lich.
Abbrechen und Wiederaufnehmen der Konstantgeschwindigkeitsrege-
lung
1
2

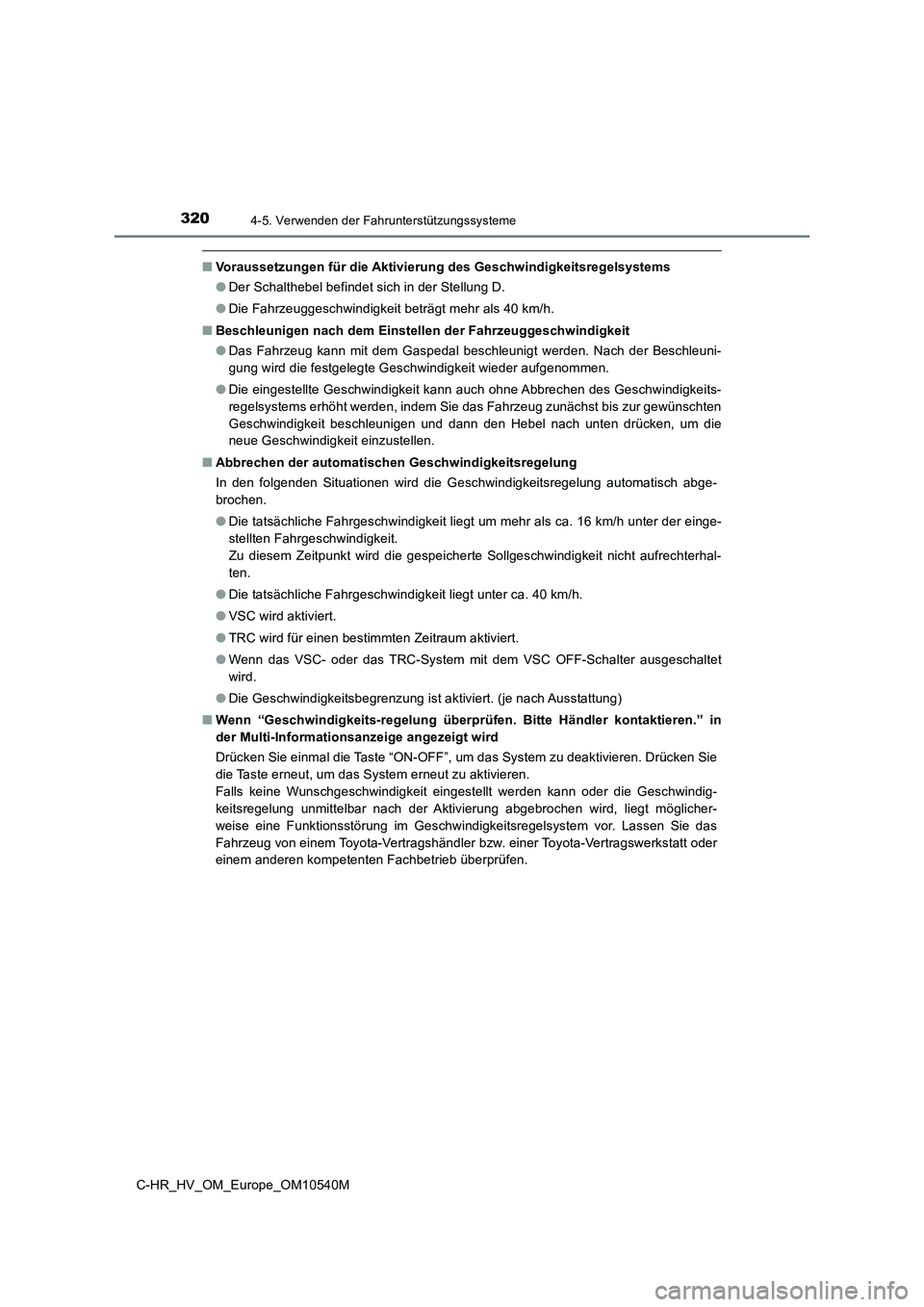

3204-5. Verwenden der Fahrunterstützungssysteme
C-HR_HV_OM_Europe_OM10540M
■Voraussetzungen für die Aktivierung des Geschwindigkeitsregelsystems
● Der Schalthebel befindet sich in der Stellung D.
● Die Fahrzeuggeschwindigkeit beträgt mehr als 40 km/h.
■ Beschleunigen nach dem Einstellen der Fahrzeuggeschwindigkeit
● Das Fahrzeug kann mit dem Gaspedal beschleunigt werden. Nach der Beschleuni-
gung wird die festgelegte Geschwindigkeit wieder aufgenommen.
● Die eingestellte Geschwindigkeit kann auch ohne Abbrechen des Geschwindigkeits-
regelsystems erhöht werden, indem Sie das Fahrzeug zunächst bis zur gewünschten
Geschwindigkeit beschleunigen und dann den Hebel nach unten drücken, um die
neue Geschwindigkeit einzustellen.
■ Abbrechen der automatischen Geschwindigkeitsregelung
In den folgenden Situationen wird die Geschwindigkeitsregelung automatisch abge-
brochen.
● Die tatsächliche Fahrgeschwindigkeit liegt um mehr als ca. 16 km/h unter der einge-
stellten Fahrgeschwindigkeit.
Zu diesem Zeitpunkt wird die gespeicherte Sollgeschwindigkeit nicht aufrechterhal-
ten.
● Die tatsächliche Fahrgeschwindigkeit liegt unter ca. 40 km/h.
● VSC wird aktiviert.
● TRC wird für einen bestimmten Zeitraum aktiviert.
● Wenn das VSC- oder das TRC-System mit dem VSC OFF-Schalter ausgeschaltet
wird.
● Die Geschwindigkeitsbegrenzung ist aktiviert. (je nach Ausstattung)
■ Wenn “Geschwindigkeits-regelung überprüfen. Bitte Händler kontaktieren.” in
der Multi-Informationsanzeige angezeigt wird
Drücken Sie einmal die Taste “ON-OFF”, um das System zu deaktivieren. Drücken Sie
die Taste erneut, um das System erneut zu aktivieren.
Falls keine Wunschgeschwindigkeit eingestellt werden kann oder die Geschwindig-
keitsregelung unmittelbar nach der Aktivierung abgebrochen wird, liegt möglicher-
weise eine Funktionsstörung im Geschwindigkeitsregelsystem vor. Lassen Sie das
Fahrzeug von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder
einem anderen kompetenten Fachbetrieb überprüfen.
