TOYOTA C_HR HYBRID 2016 Betriebsanleitungen (in German)

3214-5. Verwenden der Fahrunterstützungssysteme
4
Fahren
C-HR_HV_OM_Europe_OM10540M

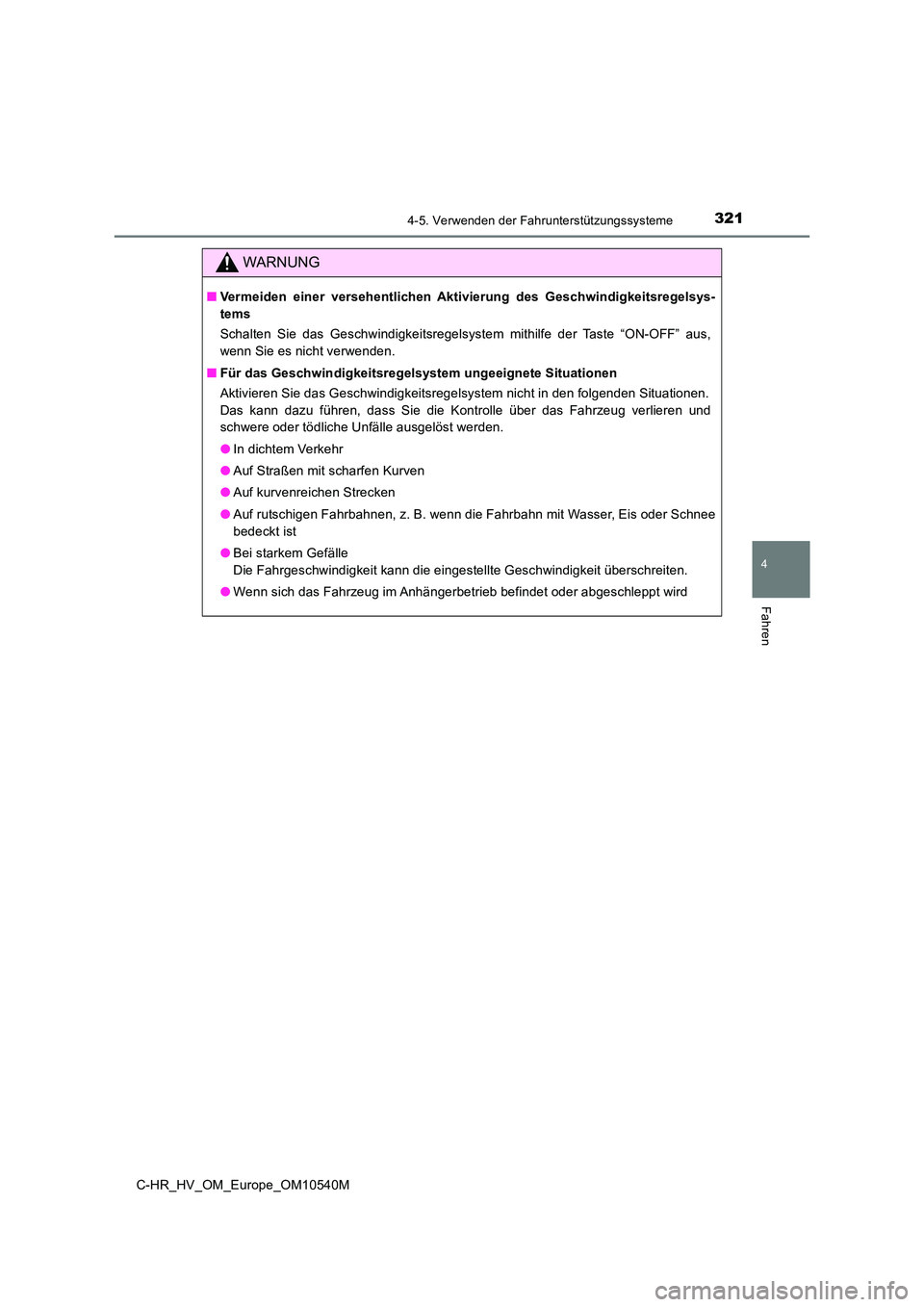

WARNUNG
■Vermeiden einer versehentlichen Aktivierung des Geschwindigkeitsregelsys-
tems
Schalten Sie das Geschwindigkeitsregelsystem mithilfe der Taste “ON-OFF” aus,
wenn Sie es nicht verwenden.
■ Für das Geschwindigkeitsregelsystem ungeeignete Situationen
Aktivieren Sie das Geschwindigkeitsregelsystem nicht in den folgenden Situationen.
Das kann dazu führen, dass Sie die Kontrolle über das Fahrzeug verlieren und
schwere oder tödliche Unfälle ausgelöst werden.
● In dichtem Verkehr
● Auf Straßen mit scharfen Kurven
● Auf kurvenreichen Strecken
● Auf rutschigen Fahrbahnen, z. B. wenn die Fahrbahn mit Wasser, Eis oder Schnee
bedeckt ist
● Bei starkem Gefälle
Die Fahrgeschwindigkeit kann die eingestellte Geschwindigkeit überschreiten.
● Wenn sich das Fahrzeug im Anhängerbetrieb befindet oder abgeschleppt wird

3224-5. Verwenden der Fahrunterstützungssysteme
C-HR_HV_OM_Europe_OM10540M

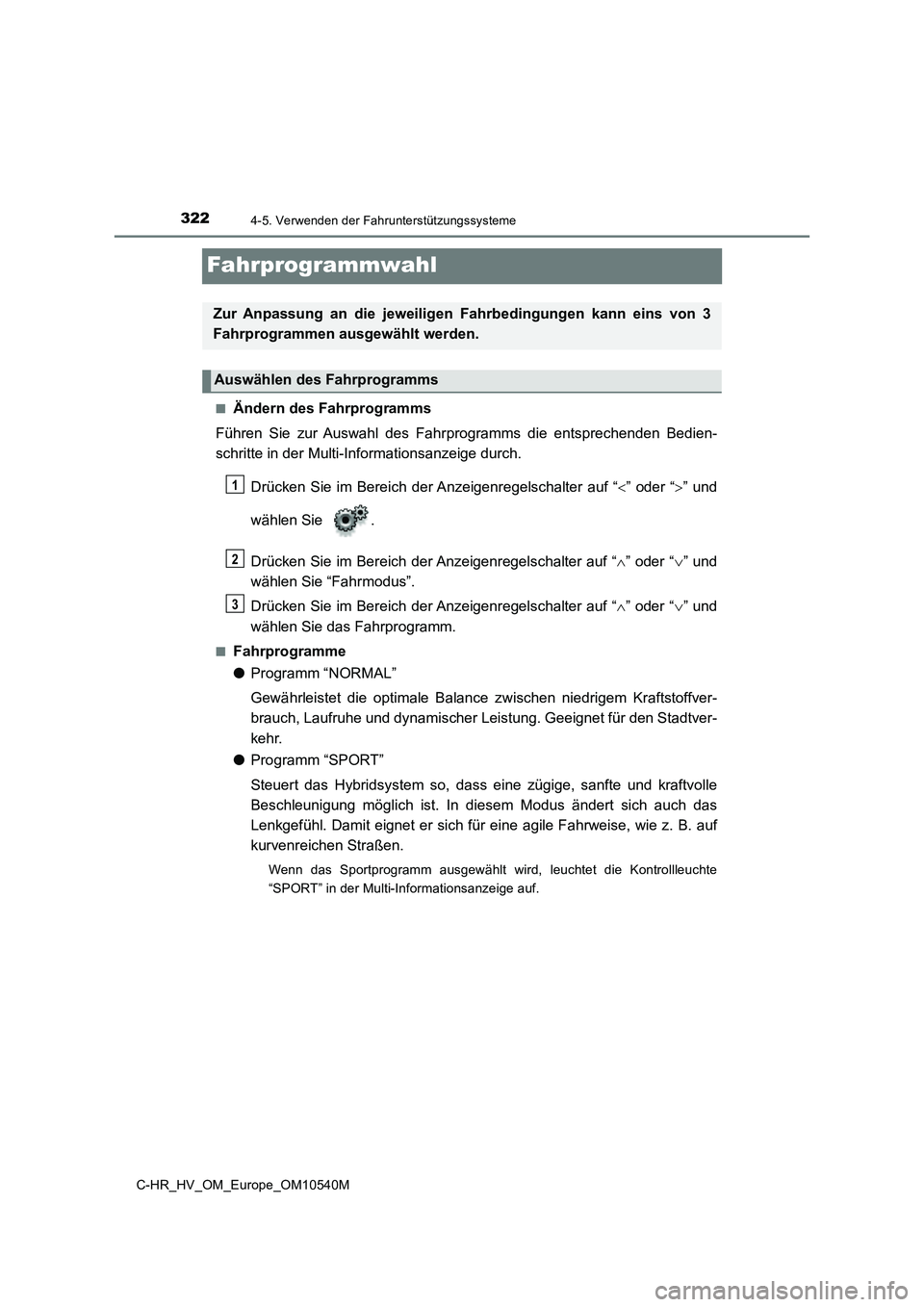

Fahrprogrammwahl
■Ändern des Fahrprogramms
Führen Sie zur Auswahl des Fahrprogramms die entsprechenden Bedien-
schritte in der Multi-Informationsanzeige durch.
Drücken Sie im Bereich der Anzeigenregelschalter auf “ ” oder “” und
wählen Sie .
Drücken Sie im Bereich der Anzeigenregelschalter auf “ ” oder “” und
wählen Sie “Fahrmodus”.
Drücken Sie im Bereich der Anzeigenregelschalter auf “ ” oder “” und
wählen Sie das Fahrprogramm.
■Fahrprogramme
● Programm “NORMAL”
Gewährleistet die optimale Balance zwischen niedrigem Kraftstoffver-
brauch, Laufruhe und dynamischer Leistung. Geeignet für den Stadtver-
kehr.
● Programm “SPORT”
Steuert das Hybridsystem so, dass eine zügige, sanfte und kraftvolle
Beschleunigung möglich ist. In diesem Modus ändert sich auch das
Lenkgefühl. Damit eignet er sich für eine agile Fahrweise, wie z. B. auf
kurvenreichen Straßen.
Wenn das Sportprogramm ausgewählt wird, leuchtet die Kontrollleuchte
“SPORT” in der Multi-Informationsanzeige auf.
Zur Anpassung an die jeweiligen Fahrbedingungen kann eins von 3
Fahrprogrammen ausgewählt werden.
Auswählen des Fahrprogramms
1
2
3

3234-5. Verwenden der Fahrunterstützungssysteme
4
Fahren
C-HR_HV_OM_Europe_OM10540M

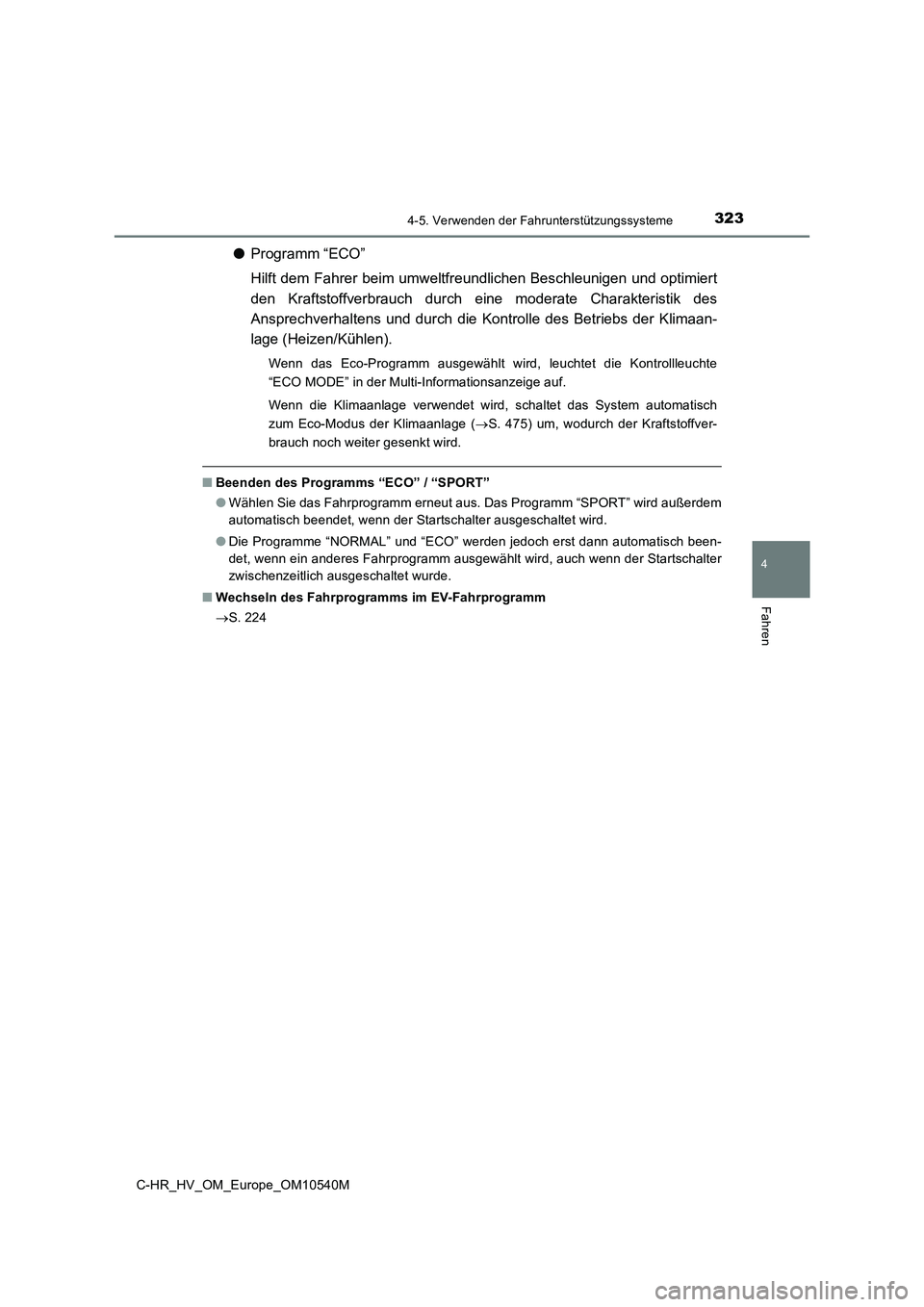

●Programm “ECO”
Hilft dem Fahrer beim umweltfreundlichen Beschleunigen und optimiert
den Kraftstoffverbrauch durch eine moderate Charakteristik des
Ansprechverhaltens und durch die Kontrolle des Betriebs der Klimaan-
lage (Heizen/Kühlen).
Wenn das Eco-Programm ausgewählt wird, leuchtet die Kontrollleuchte
“ECO MODE” in der Multi-Informationsanzeige auf.
Wenn die Klimaanlage verwendet wird, schaltet das System automatisch
zum Eco-Modus der Klimaanlage ( S. 475) um, wodurch der Kraftstoffver-
brauch noch weiter gesenkt wird.
■ Beenden des Programms “ECO” / “SPORT”
● Wählen Sie das Fahrprogramm erneut aus. Das Programm “SPORT” wird außerdem
automatisch beendet, wenn der Startschalter ausgeschaltet wird.
● Die Programme “NORMAL” und “ECO” werden jedoch erst dann automatisch been-
det, wenn ein anderes Fahrprogramm ausgewählt wird, auch wenn der Startschalter
zwischenzeitlich ausgeschaltet wurde.
■ Wechseln des Fahrprogramms im EV-Fahrprogramm
 S. 224

3244-5. Verwenden der Fahrunterstützungssysteme
C-HR_HV_OM_Europe_OM10540M

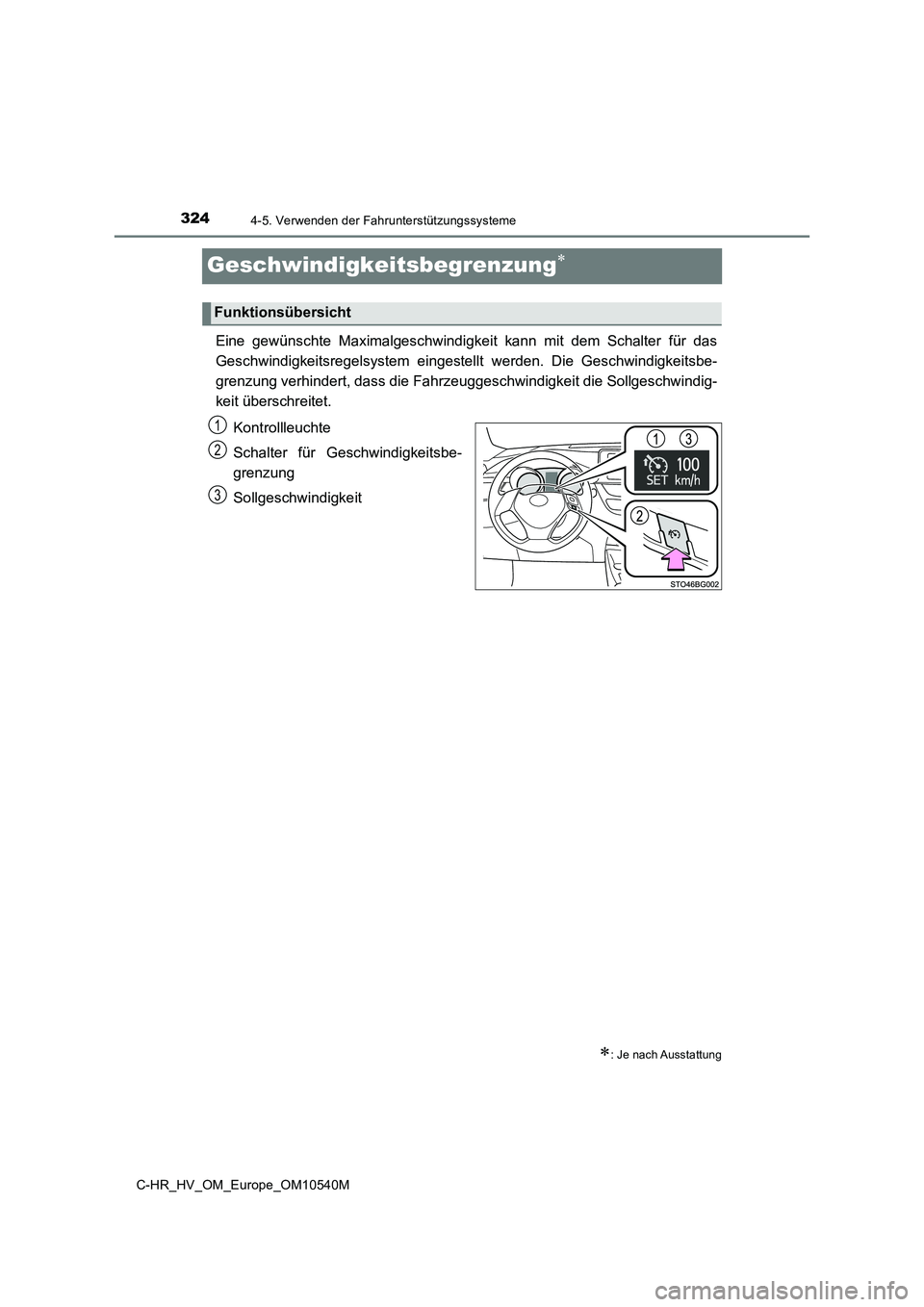

Geschwindigkeitsbegrenzung
Eine gewünschte Maximalgeschwindigkeit kann mit dem Schalter für das
Geschwindigkeitsregelsystem eingestell t werden. Die Geschwindigkeitsbe-
grenzung verhindert, dass die Fahrzeuggeschwindigkeit die Sollgeschwindig-
keit überschreitet.
Kontrollleuchte
Schalter für Geschwindigkeitsbe-
grenzung
Sollgeschwindigkeit
: Je nach Ausstattung
Funktionsübersicht
1
2
3

3254-5. Verwenden der Fahrunterstützungssysteme
4
Fahren
C-HR_HV_OM_Europe_OM10540M

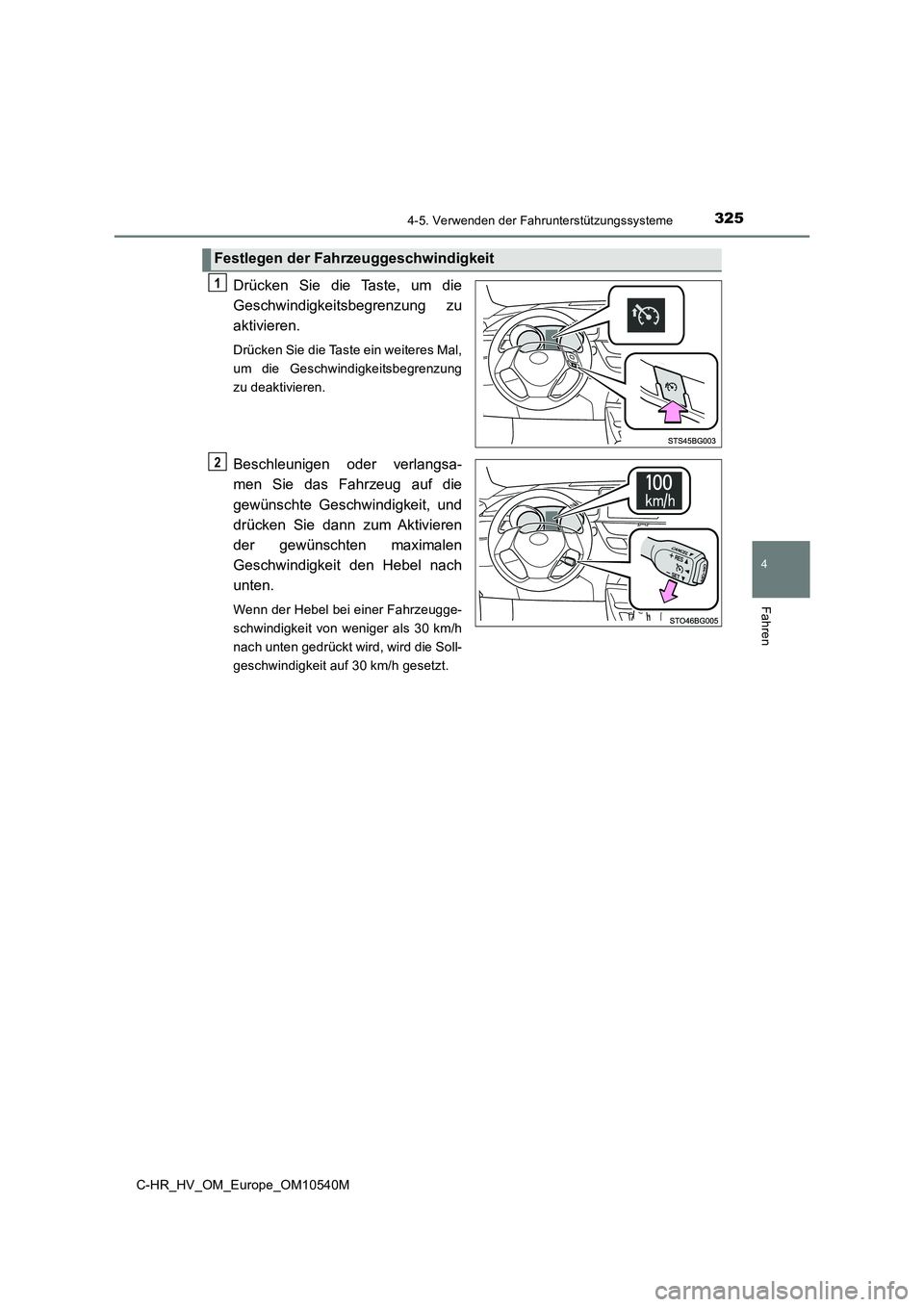

Drücken Sie die Taste, um die
Geschwindigkeitsbegrenzung zu
aktivieren.
Drücken Sie die Taste ein weiteres Mal,
um die Geschwindigkeitsbegrenzung
zu deaktivieren.
Beschleunigen oder verlangsa-
men Sie das Fahrzeug auf die
gewünschte Geschwindigkeit, und
drücken Sie dann zum Aktivieren
der gewünschten maximalen
Geschwindigkeit den Hebel nach
unten.
Wenn der Hebel bei einer Fahrzeugge-
schwindigkeit von weniger als 30 km/h
nach unten gedrückt wird, wird die Soll-
geschwindigkeit auf 30 km/h gesetzt.
Festlegen der Fahrzeuggeschwindigkeit
1
2

3264-5. Verwenden der Fahrunterstützungssysteme
C-HR_HV_OM_Europe_OM10540M
Geschwindigkeit erhöhen
Geschwindigkeit verringern
Halten Sie den Hebel, bis die
gewünschte Geschwindigkeitseinstel-
lung erreicht ist.
Die Feinabstimmung der eingestellten
Geschwindigkeit lässt sich durch leich-
tes Drücken auf den Hebel nach oben
oder unten erzielen.
Abbrechen
Ziehen Sie den Hebel in Ihre Richtung,
um die Geschwindigkeitsbegrenzung
abzubrechen.
Wiederaufnahme
Um die Geschwindigkeitsbegrenzung
wiederaufzunehmen, drücken Sie den
Hebel nach oben.
Anpassen der Geschwindigkeitseinstellung
1
2
Deaktivieren und erneutes Aktivieren der Geschwindigkeitsbegrenzung
1
2

3274-5. Verwenden der Fahrunterstützungssysteme
4
Fahren
C-HR_HV_OM_Europe_OM10540M

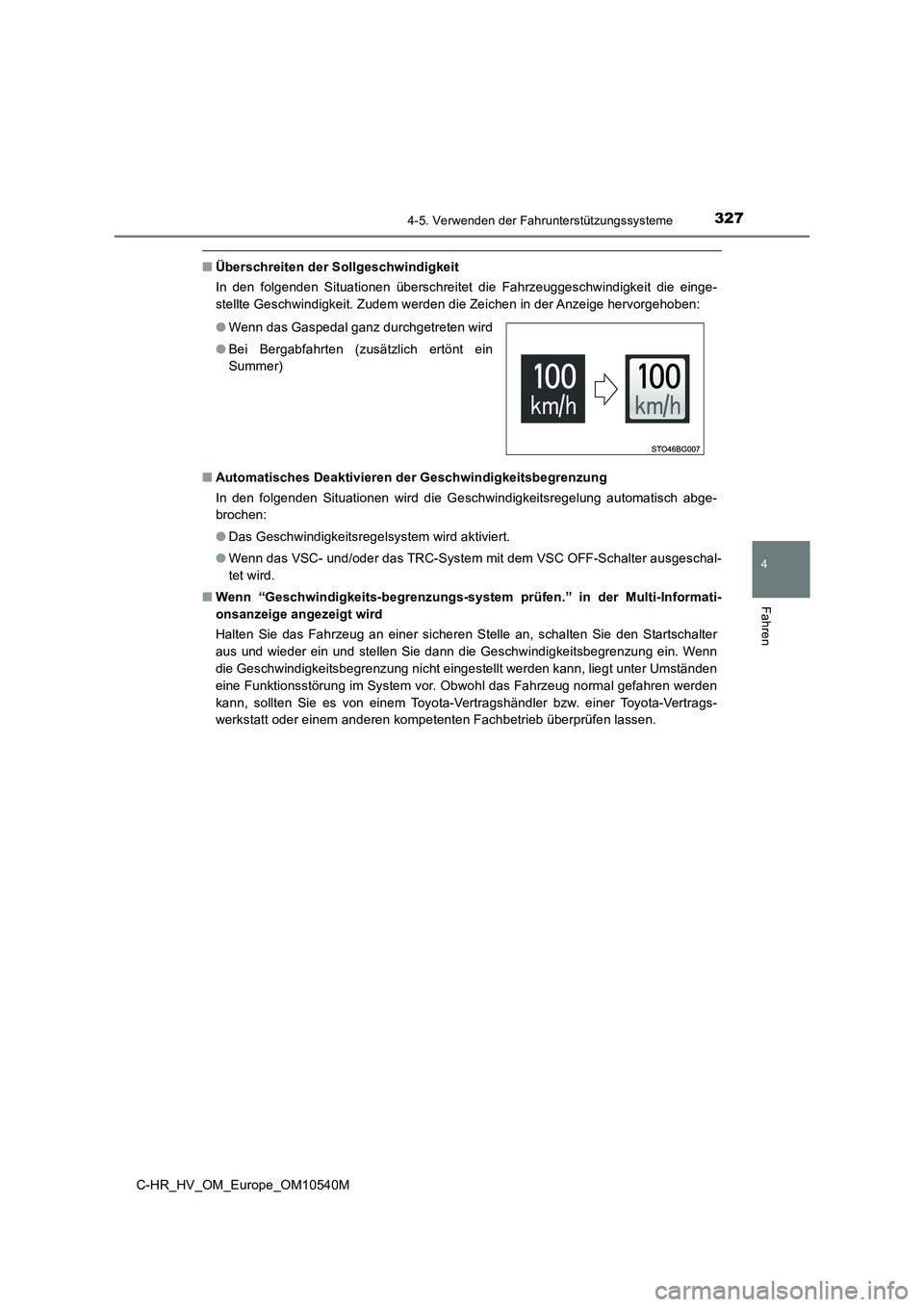

■Überschreiten der Sollgeschwindigkeit
In den folgenden Situationen überschreitet die Fahrzeuggeschwindigkeit die einge-
stellte Geschwindigkeit. Zudem werden die Zeichen in der Anzeige hervorgehoben:
■ Automatisches Deaktivieren der Geschwindigkeitsbegrenzung
In den folgenden Situationen wird die Geschwindigkeitsregelung automatisch abge-
brochen:
● Das Geschwindigkeitsregelsystem wird aktiviert.
● Wenn das VSC- und/oder das TRC-System mit dem VSC OFF-Schalter ausgeschal-
tet wird.
■ Wenn “Geschwindigkeits-begrenzungs-system prüfen.” in der Multi-Informati-
onsanzeige angezeigt wird
Halten Sie das Fahrzeug an einer sicheren Stelle an, schalten Sie den Startschalter
aus und wieder ein und stellen Sie dann die Geschwindigkeitsbegrenzung ein. Wenn
die Geschwindigkeitsbegrenzung nicht eingestellt werden kann, liegt unter Umständen
eine Funktionsstörung im System vor. Obwohl das Fahrzeug normal gefahren werden
kann, sollten Sie es von einem Toyota-Vertragshändler bzw. einer Toyota-Vertrags-
werkstatt oder einem anderen kompetenten Fachbetrieb überprüfen lassen.
● Wenn das Gaspedal ganz durchgetreten wird
● Bei Bergabfahrten (zusätzlich ertönt ein
Summer)

3284-5. Verwenden der Fahrunterstützungssysteme
C-HR_HV_OM_Europe_OM10540M

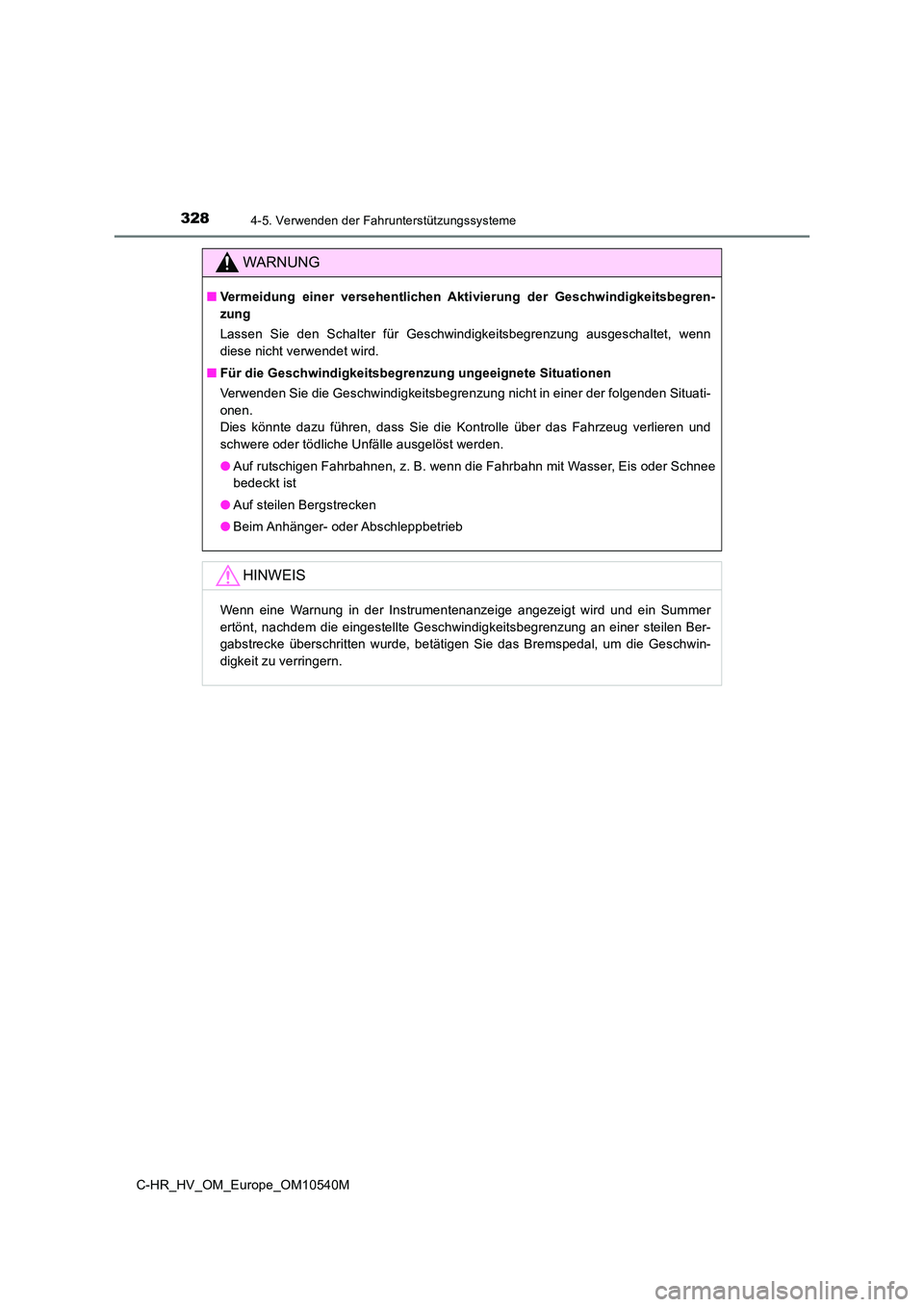

WARNUNG
■Vermeidung einer versehentlichen Aktivierung der Geschwindigkeitsbegren-
zung
Lassen Sie den Schalter für Geschwindigkeitsbegrenzung ausgeschaltet, wenn
diese nicht verwendet wird.
■ Für die Geschwindigkeitsbegrenzung ungeeignete Situationen
Verwenden Sie die Geschwindigkeitsbegrenzung nicht in einer der folgenden Situati-
onen.
Dies könnte dazu führen, dass Sie die Kontrolle über das Fahrzeug verlieren und
schwere oder tödliche Unfälle ausgelöst werden.
● Auf rutschigen Fahrbahnen, z. B. wenn die Fahrbahn mit Wasser, Eis oder Schnee
bedeckt ist
● Auf steilen Bergstrecken
● Beim Anhänger- oder Abschleppbetrieb
HINWEIS
Wenn eine Warnung in der Instrumentenanzeige angezeigt wird und ein Summer
ertönt, nachdem die eingestellte Geschwindigkeitsbegrenzung an einer steilen Ber-
gabstrecke überschritten wurde, betätigen Sie das Bremspedal, um die Geschwin-
digkeit zu verringern.

329
4
4-5. Verwenden der Fahrunterstützungssysteme
Fahren
C-HR_HV_OM_Europe_OM10540M

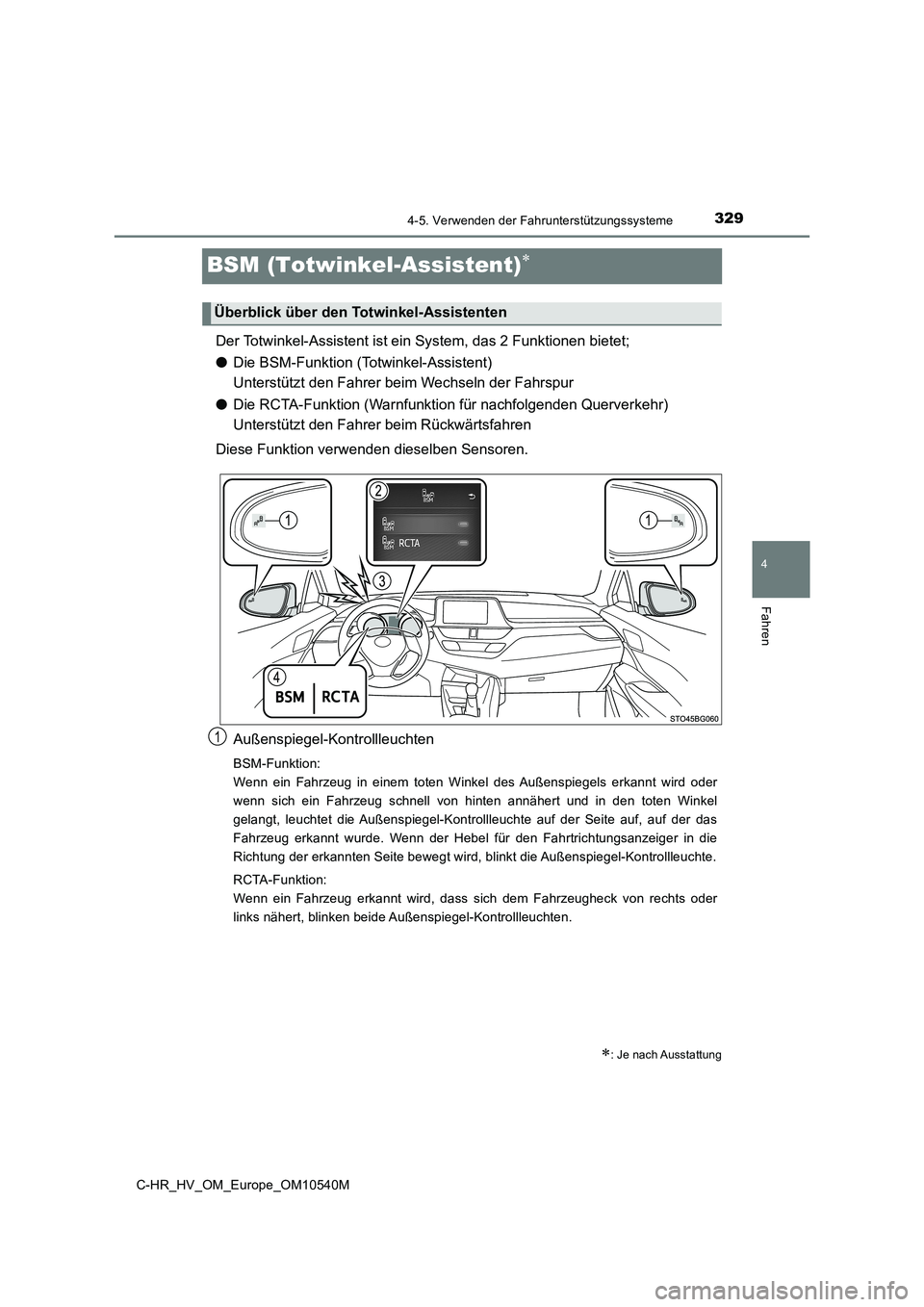

BSM (Totwinkel-Assistent)
Der Totwinkel-Assistent ist ein System, das 2 Funktionen bietet;
● Die BSM-Funktion (Totwinkel-Assistent)
Unterstützt den Fahrer beim Wechseln der Fahrspur
● Die RCTA-Funktion (Warnfunktion für nachfolgenden Querverkehr)
Unterstützt den Fahrer beim Rückwärtsfahren
Diese Funktion verwenden dieselben Sensoren.
Außenspiegel-Kontrollleuchten
BSM-Funktion:
Wenn ein Fahrzeug in einem toten Winkel des Außenspiegels erkannt wird oder
wenn sich ein Fahrzeug schnell von hinten annähert und in den toten Winkel
gelangt, leuchtet die Außenspiegel-Kontrollleuchte auf der Seite auf, auf der das
Fahrzeug erkannt wurde. Wenn der Hebel für den Fahrtrichtungsanzeiger in die
Richtung der erkannten Seite bewegt wird, blinkt die Außenspiegel-Kontrollleuchte.
RCTA-Funktion:
Wenn ein Fahrzeug erkannt wird, dass sich dem Fahrzeugheck von rechts oder
links nähert, blinken beide Außenspiegel-Kontrollleuchten.
: Je nach Ausstattung
Überblick über den Totwinkel-Assistenten
1

3304-5. Verwenden der Fahrunterstützungssysteme
C-HR_HV_OM_Europe_OM10540M

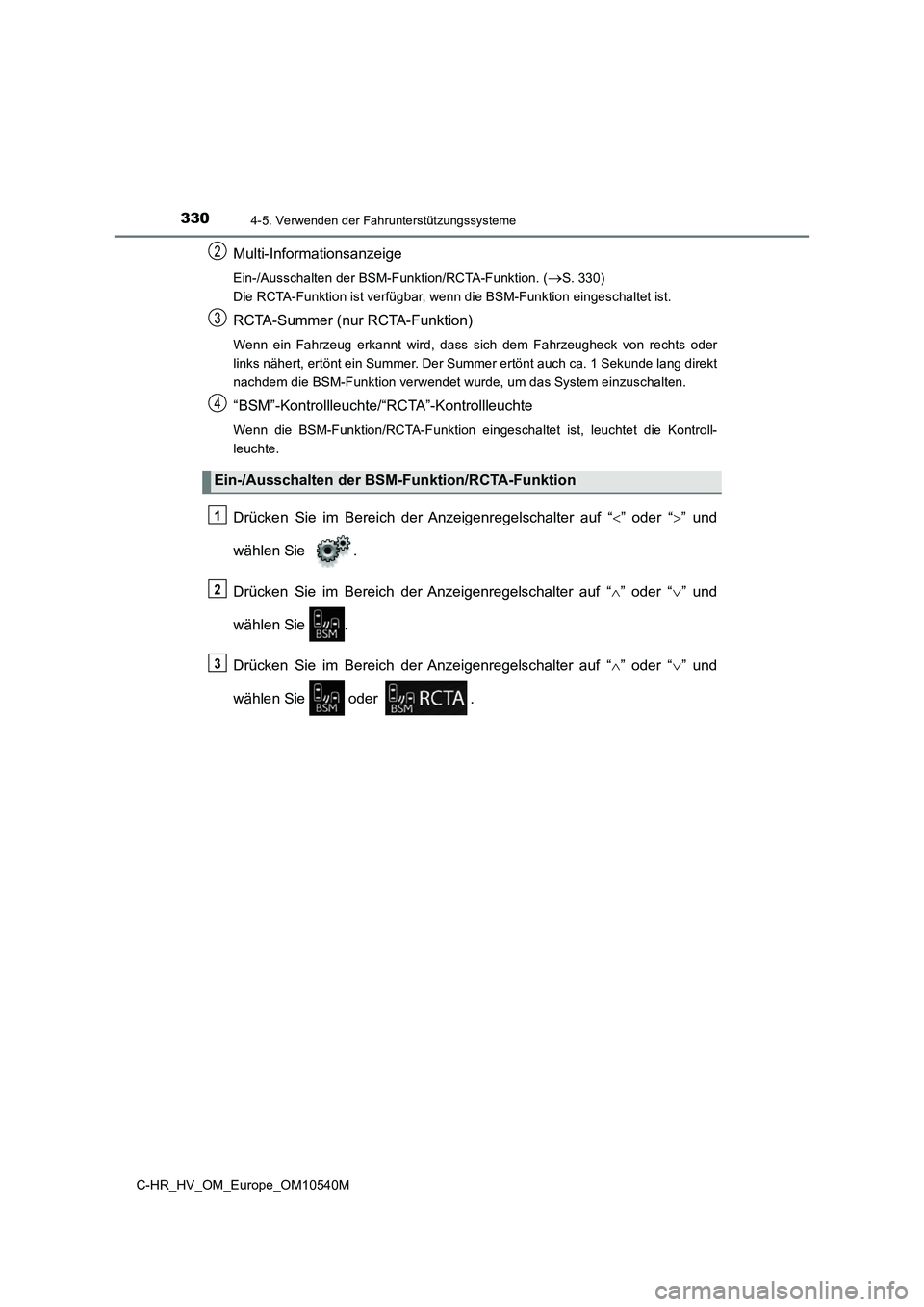

Multi-Informationsanzeige
Ein-/Ausschalten der BSM-Funktion/RCTA-Funktion. (S. 330)
Die RCTA-Funktion ist verfügbar, wenn die BSM-Funktion eingeschaltet ist.
RCTA-Summer (nur RCTA-Funktion)
Wenn ein Fahrzeug erkannt wird, dass sich dem Fahrzeugheck von rechts oder
links nähert, ertönt ein Summer. Der Summer ertönt auch ca. 1 Sekunde lang direkt
nachdem die BSM-Funktion verwendet wurde, um das System einzuschalten.
“BSM”-Kontrollleuchte/“RCTA”-Kontrollleuchte
Wenn die BSM-Funktion/RCTA-Funktion eingeschaltet ist, leuchtet die Kontroll-
leuchte.
Drücken Sie im Bereich der Anzeigenregelschalter auf “ ” oder “” und
wählen Sie .
Drücken Sie im Bereich der Anzeigenregelschalter auf “ ” oder “” und
wählen Sie .
Drücken Sie im Bereich der Anzeigenregelschalter auf “ ” oder “” und
wählen Sie oder .
Ein-/Ausschalten der BSM-Funktion/RCTA-Funktion
2
3
4
1
2
3
