TOYOTA C_HR HYBRID 2016 Omistajan Käsikirja (in Finnish)

3114-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
C-HR_HV_OM_Europe_OM10538FI

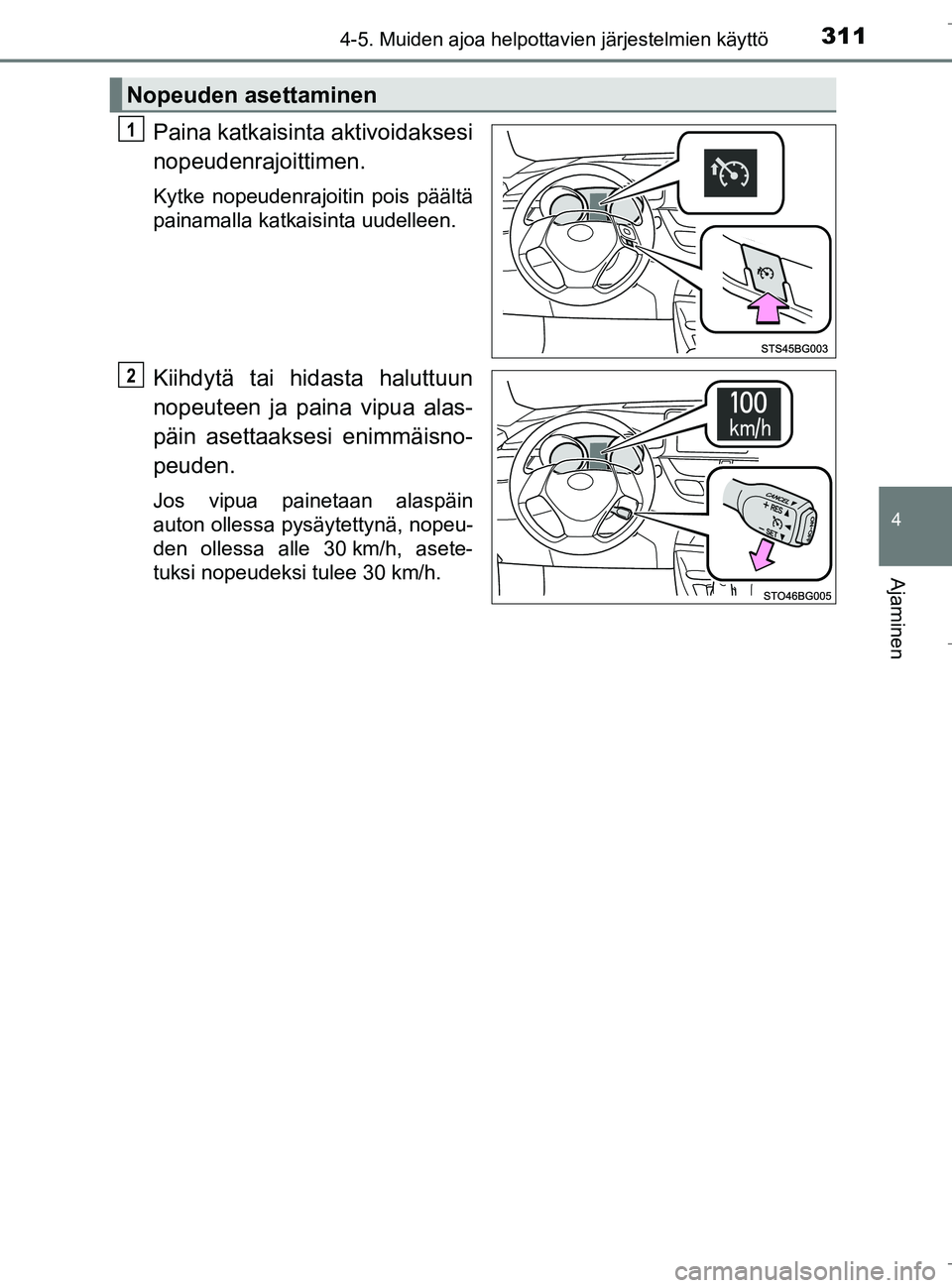

Paina katkaisinta aktivoidaksesi
nopeudenrajoittimen.
Kytke nopeudenrajoitin pois päältä
painamalla katkaisinta uudelleen.
Kiihdytä tai hidasta haluttuun
nopeuteen ja paina vipua alas-
päin asettaaksesi enimmäisno-
peuden.
Jos vipua painetaan alaspäin
auton ollessa pysäytettynä, nopeu-
den ollessa alle 30 km/h, asete-
tuksi nopeudeksi tulee 30 km/h.
Nopeuden asettaminen
1
2
OM10538FI.book Page 311 Monday, January 23, 2017 11:23 AM

3124-5. Muiden ajoa helpottavien järjestelmien käyttö
C-HR_HV_OM_Europe_OM10538FI

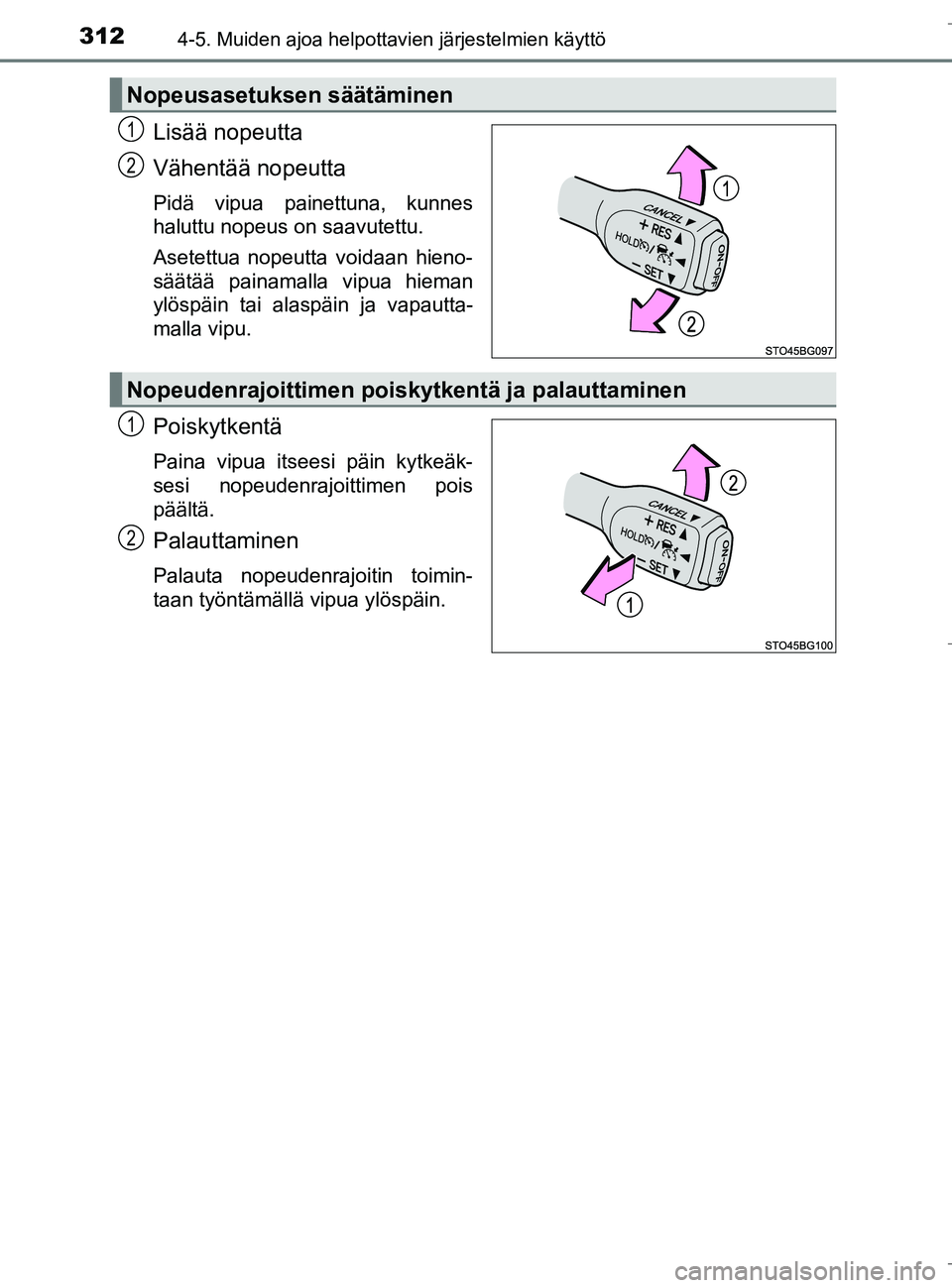

Lisää nopeutta
Vähentää nopeutta
Pidä vipua painettuna, kunnes
haluttu nopeus on saavutettu.
Asetettua nopeutta voidaan hieno-
säätää painamalla vipua hieman
ylöspäin tai alaspäin ja vapautta-
malla vipu.
Poiskytkentä
Paina vipua itseesi päin kytkeäk-
sesi nopeudenrajoittimen pois
päältä.
Palauttaminen
Palauta nopeudenrajoitin toimin-
taan työntämällä vipua ylöspäin.
Nopeusasetuksen säätäminen
1
2
Nopeudenrajoittimen poiskytkentä ja palauttaminen
1
2
OM10538FI.book Page 312 Monday, January 23, 2017 11:23 AM

3134-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
C-HR_HV_OM_Europe_OM10538FI

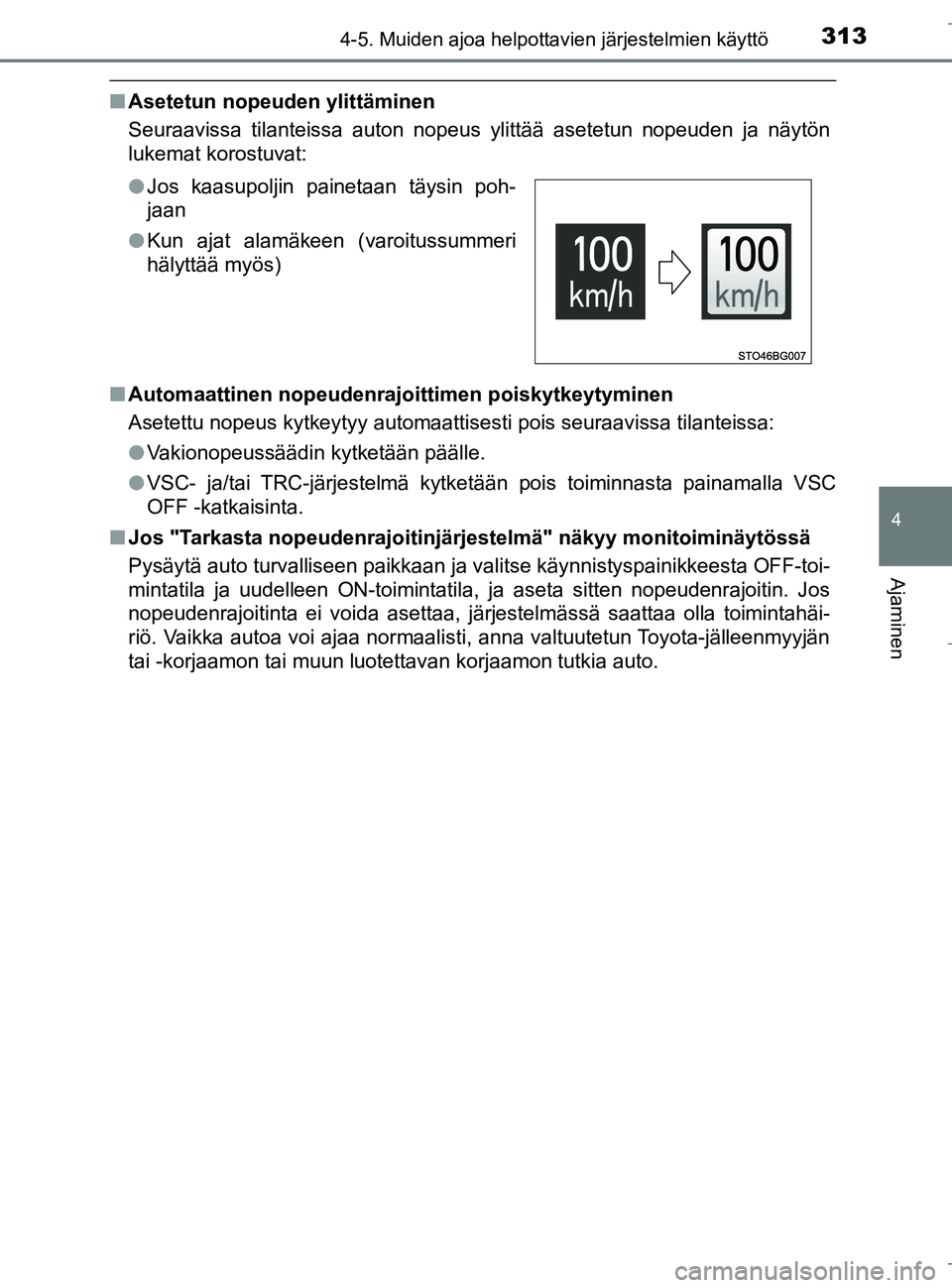

nAsetetun nopeuden ylittäminen
Seuraavissa tilanteissa auton nopeus ylittää asetetun nopeuden ja näytön
lukemat korostuvat:
n Automaattinen nopeudenrajoittimen poiskytkeytyminen
Asetettu nopeus kytkeytyy automaattisesti pois seuraavissa tilanteissa:
lVakionopeussäädin kytketään päälle.
l VSC- ja/tai TRC-järjestelmä kytketään pois toiminnasta painamalla VSC
OFF -katkaisinta.
n Jos "Tarkasta nopeudenrajoitinjä rjestelmä" näkyy monitoiminäytössä
Pysäytä auto turvalliseen paikkaan ja valitse käynnistyspainikkeesta OFF-toi-
mintatila ja uudelleen ON-toimintatila, ja aseta sitten nopeudenrajoitin. Jos
nopeudenrajoitinta ei voida asettaa, järjestelmässä saattaa olla toimintahäi-
riö. Vaikka autoa voi ajaa normaalisti, anna valtuutetun Toyota-jälleenmyyjän
tai -korjaamon tai muun luotettavan korjaamon tutkia auto. l Jos kaasupoljin painetaan täysin poh-
jaan
l Kun ajat alamäkeen (varoitussummeri
hälyttää myös)
OM10538FI.book Page 313 Monday, January 23, 2017 11:23 AM

3144-5. Muiden ajoa helpottavien järjestelmien käyttö
C-HR_HV_OM_Europe_OM10538FI

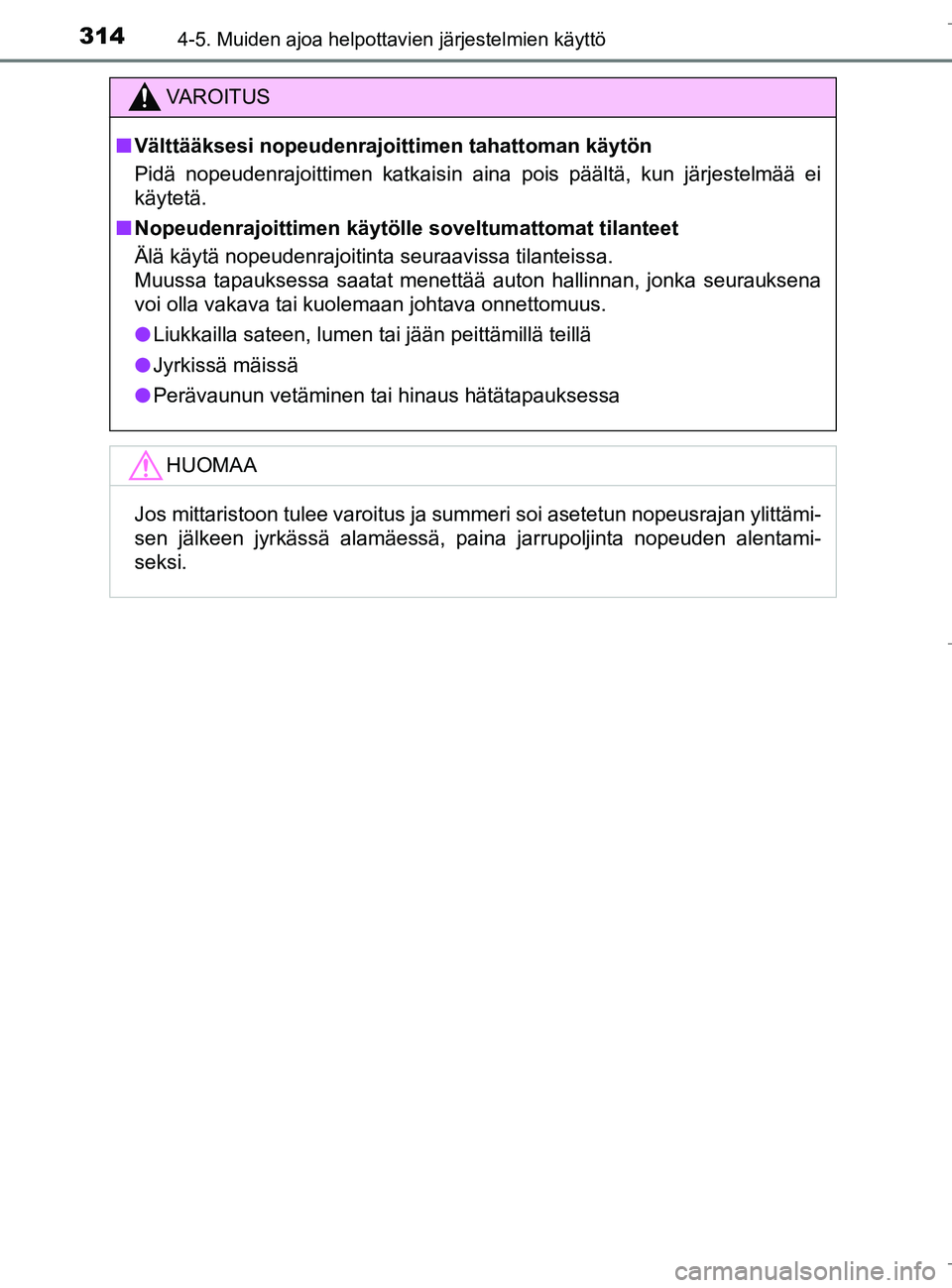

VAROITUS
nVälttääksesi nopeudenrajoit timen tahattoman käytön
Pidä nopeudenrajoittimen katkaisin aina pois päältä, kun järjestelmää ei
käytetä.
n Nopeudenrajoittimen käytölle soveltumattomat tilanteet
Älä käytä nopeudenrajoitinta seuraavissa tilanteissa.
Muussa tapauksessa saatat menettää auton hallinnan, jonka seurauksena
voi olla vakava tai kuolemaan johtava onnettomuus.
l Liukkailla sateen, lumen tai jään peittämillä teillä
l Jyrkissä mäissä
l Perävaunun vetäminen tai hinaus hätätapauksessa
HUOMAA
Jos mittaristoon tulee varoitus ja summeri soi asetetun nopeusrajan ylittämi-
sen jälkeen jyrkässä alamäessä, paina jarrupoljinta nopeuden alentami-
seksi.
OM10538FI.book Page 314 Monday, January 23, 2017 11:23 AM

315
4
4-5. Muiden ajoa helpottavien järjestelmien käyttö
Ajaminen
C-HR_HV_OM_Europe_OM10538FI

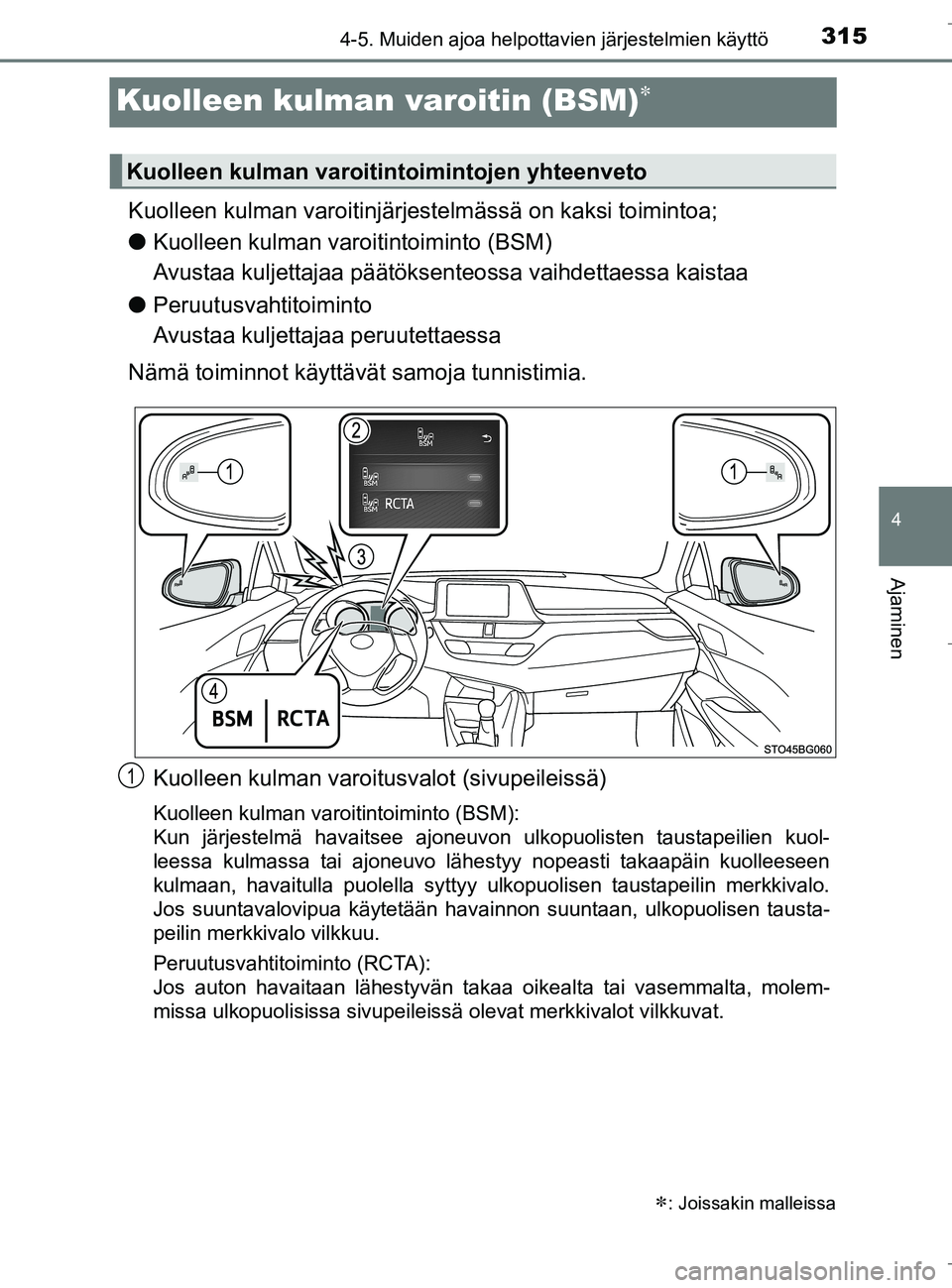

Kuolleen kulman varoitin (BSM)
Kuolleen kulman varoitinjärj estelmässä on kaksi toimintoa;
l Kuolleen kulman varoitintoiminto (BSM)
Avustaa kuljettajaa päätöksenteossa vaihdettaessa kaistaa
l Peruutusvahtitoiminto
Avustaa kuljettajaa peruutettaessa
Nämä toiminnot käyttävät samoja tunnistimia.
Kuolleen kulman varoit usvalot (sivupeileissä)
Kuolleen kulman varoitintoiminto (BSM):
Kun järjestelmä havaitsee ajoneuvon ulkopuolisten taustapeilien kuol-
leessa kulmassa tai ajoneuvo lähestyy nopeasti takaapäin kuolleeseen
kulmaan, havaitulla puolella syttyy ulkopuolisen taustapeilin merkkivalo.
Jos suuntavalovipua käytetään havainnon suuntaan, ulkopuolisen tausta-
peilin merkkivalo vilkkuu.
Peruutusvahtitoiminto (RCTA):
Jos auton havaitaan lähestyvän takaa oikealta tai vasemmalta, molem-
missa ulkopuolisissa sivupeileissä olevat merkkivalot vilkkuvat.
: Joissakin malleissa
Kuolleen kulman varoitintoimintojen yhteenveto
1
OM10538FI.book Page 315 Monday, January 23, 2017 11:23 AM

3164-5. Muiden ajoa helpottavien järjestelmien käyttö
C-HR_HV_OM_Europe_OM10538FI

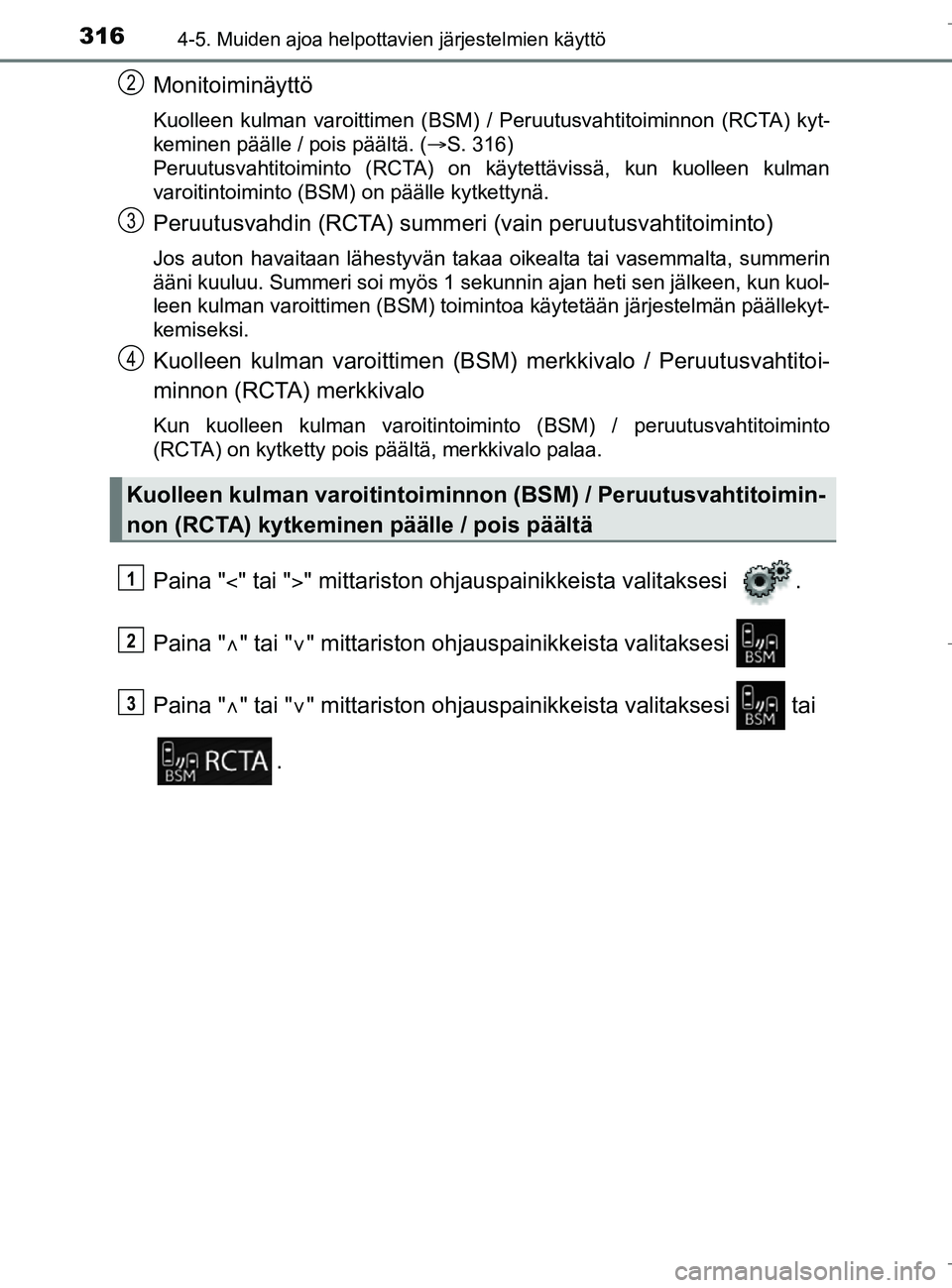

Monitoiminäyttö
Kuolleen kulman varoittimen (BSM) / Peruutusvahtitoiminnon (RCTA) kyt-
keminen päälle / pois päältä. ( S. 316)
Peruutusvahtitoiminto (RCTA) on käytettävissä, kun kuolleen kulman
varoitintoiminto (BSM) on päälle kytkettynä.
Peruutusvahdin (RCTA) summeri (vain peruutusvahtitoiminto)
Jos auton havaitaan lähestyvän takaa oikealta tai vasemmalta, summerin
ääni kuuluu. Summeri soi myös 1 sekunnin ajan heti sen jälkeen, kun kuol-
leen kulman varoittimen (BSM) toimintoa käytetään järjestelmän päällekyt-
kemiseksi.
Kuolleen kulman varoittimen (BSM) merkkivalo / Peruutusvahtitoi-
minnon (RCTA) merkkivalo
Kun kuolleen kulman varoitintoiminto (BSM) / peruutusvahtitoiminto
(RCTA) on kytketty pois päältä, merkkivalo palaa.
Paina " " tai "" mittariston ohjauspainikkeista valitaksesi .
Paina " " tai " " mittariston ohjauspain ikkeista valitaksesi
Paina " " tai " " mittariston ohjauspainik keista valitaksesi tai
.
Kuolleen kulman varoitintoimi nnon (BSM) / Peruutusvahtitoimin-
non (RCTA) kytkeminen päälle / pois päältä
2
3
4
1
2
3
OM10538FI.book Page 316 Monday, January 23, 2017 11:23 AM

3174-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
C-HR_HV_OM_Europe_OM10538FI

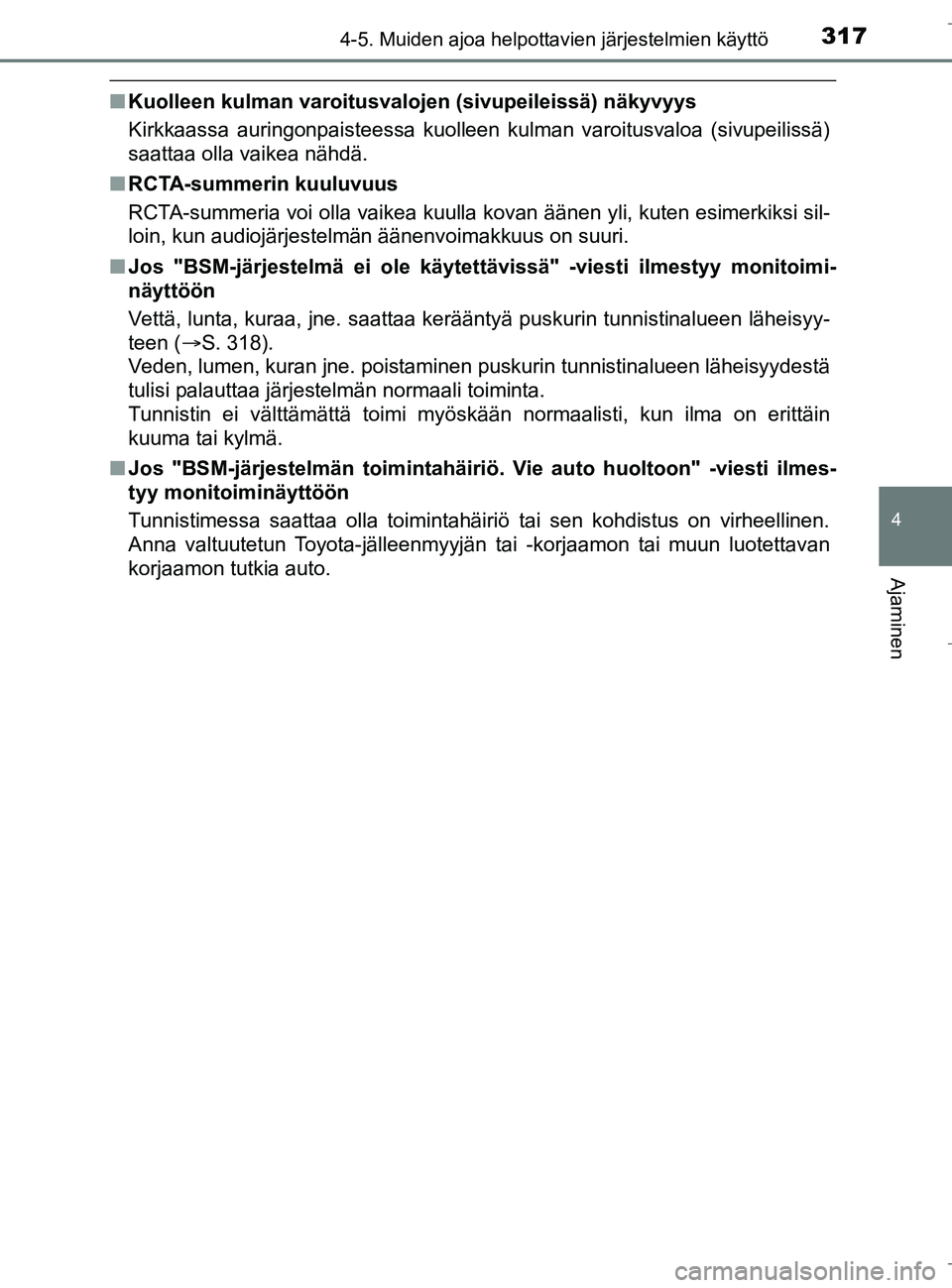

nKuolleen kulman varoitusvalojen (sivupeileissä) näkyvyys
Kirkkaassa auringonpaisteessa kuolleen kulman varoitusvaloa (sivupeilissä)
saattaa olla vaikea nähdä.
n RCTA-summerin kuuluvuus
RCTA-summeria voi olla vaikea kuulla kovan äänen yli, kuten esimerkiksi sil-
loin, kun audiojärjestelmän äänenvoimakkuus on suuri.
n Jos "BSM-järjestelmä ei ole käytet tävissä" -viesti ilmestyy monitoimi-
näyttöön
Vettä, lunta, kuraa, jne. saattaa kerääntyä puskurin tunnistinalueen läheisyy-
teen ( ï‚®S. 318).
Veden, lumen, kuran jne. poistaminen puskurin tunnistinalueen läheisyydestä
tulisi palauttaa järjestelmän normaali toiminta.
Tunnistin ei välttämättä toimi myöskään normaalisti, kun ilma on erittäin
kuuma tai kylmä.
n Jos "BSM-järjestelmän toimintahäiriö . Vie auto huoltoon" -viesti ilmes-
tyy monitoiminäyttöön
Tunnistimessa saattaa olla toimintahäiriö tai sen kohdistus on virheellinen.
Anna valtuutetun Toyota-jälleenmyyjän tai -korjaamon tai muun luotettavan
korjaamon tutkia auto.
OM10538FI.book Page 317 Monday, January 23, 2017 11:23 AM

3184-5. Muiden ajoa helpottavien järjestelmien käyttö
C-HR_HV_OM_Europe_OM10538FI

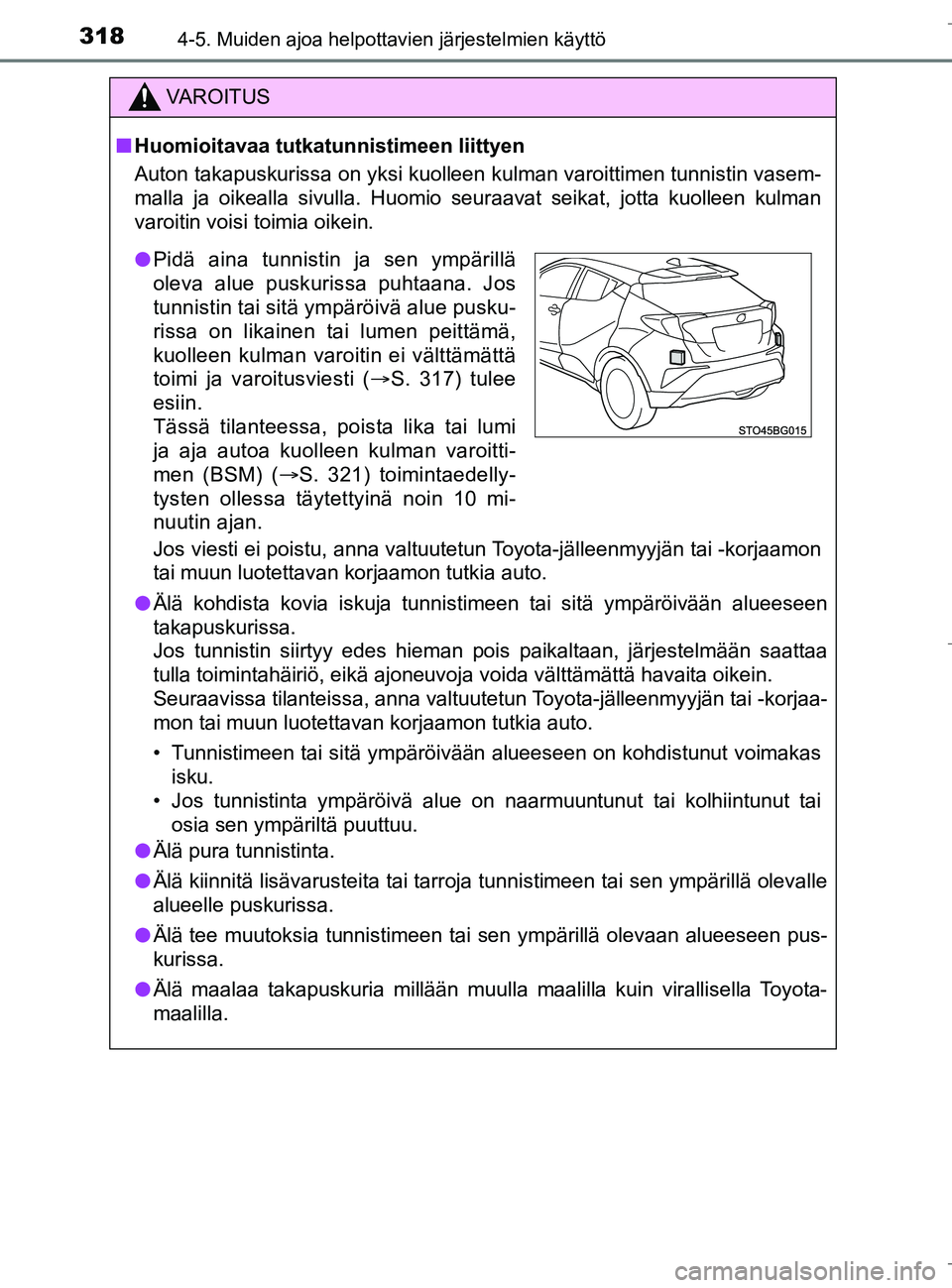

VAROITUS
nHuomioitavaa tutkatunn istimeen liittyen
Auton takapuskurissa on yksi kuolleen kulman varoittimen tunnistin vasem-
malla ja oikealla sivulla. Huomio seuraavat seikat, jotta kuolleen kulman
varoitin voisi toimia oikein.
Jos viesti ei poistu, anna valtuutetun Toyota-jälleenmyyjän tai -korjaamon
tai muun luotettavan korjaamon tutkia auto.
l Älä kohdista kovia iskuja tunnistimeen tai sitä ympäröivä\
än alueeseen
takapuskurissa.
Jos tunnistin siirtyy edes hieman pois paikaltaan, järjestelmään saattaa
tulla toimintahäiriö, eikä ajoneuvoja voida välttämätt\
ä havaita oikein.
Seuraavissa tilanteissa, anna valtuutetun Toyota-jälleenmyyjän tai -korjaa-
mon tai muun luotettavan korjaamon tutkia auto.
• Tunnistimeen tai sitä ympäröivään alueeseen on kohdistunut voimakas
isku.
• Jos tunnistinta ympäröivä alue on naarmuuntunut tai kolhiintunut tai osia sen ympäriltä puuttuu.
l Älä pura tunnistinta.
l Älä kiinnitä lisävarusteita tai tarroja tunnistimeen tai sen ympärillä olevalle
alueelle puskurissa.
l Älä tee muutoksia tunnistimeen tai sen ympärillä olevaan alueeseen pus-
kurissa.
l Älä maalaa takapuskuria millään muulla maalilla kuin virallisella Toyota-
maalilla.
lPidä aina tunnistin ja sen ympärillä
oleva alue puskurissa puhtaana. Jos
tunnistin tai sitä ympäröivä alue pusku-
rissa on likainen tai lumen peittämä,
kuolleen kulman varoitin ei välttämättä
toimi ja varoitusviesti ( ï‚®S. 317) tulee
esiin.
Tässä tilanteessa, poista lika tai lumi
ja aja autoa kuolleen kulman varoitti-
men (BSM) (ï‚® S. 321) toimintaedelly-
tysten ollessa täytettyinä noin 10 mi-
nuutin ajan.
OM10538FI.book Page 318 Monday, January 23, 2017 11:23 AM

3194-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
C-HR_HV_OM_Europe_OM10538FI

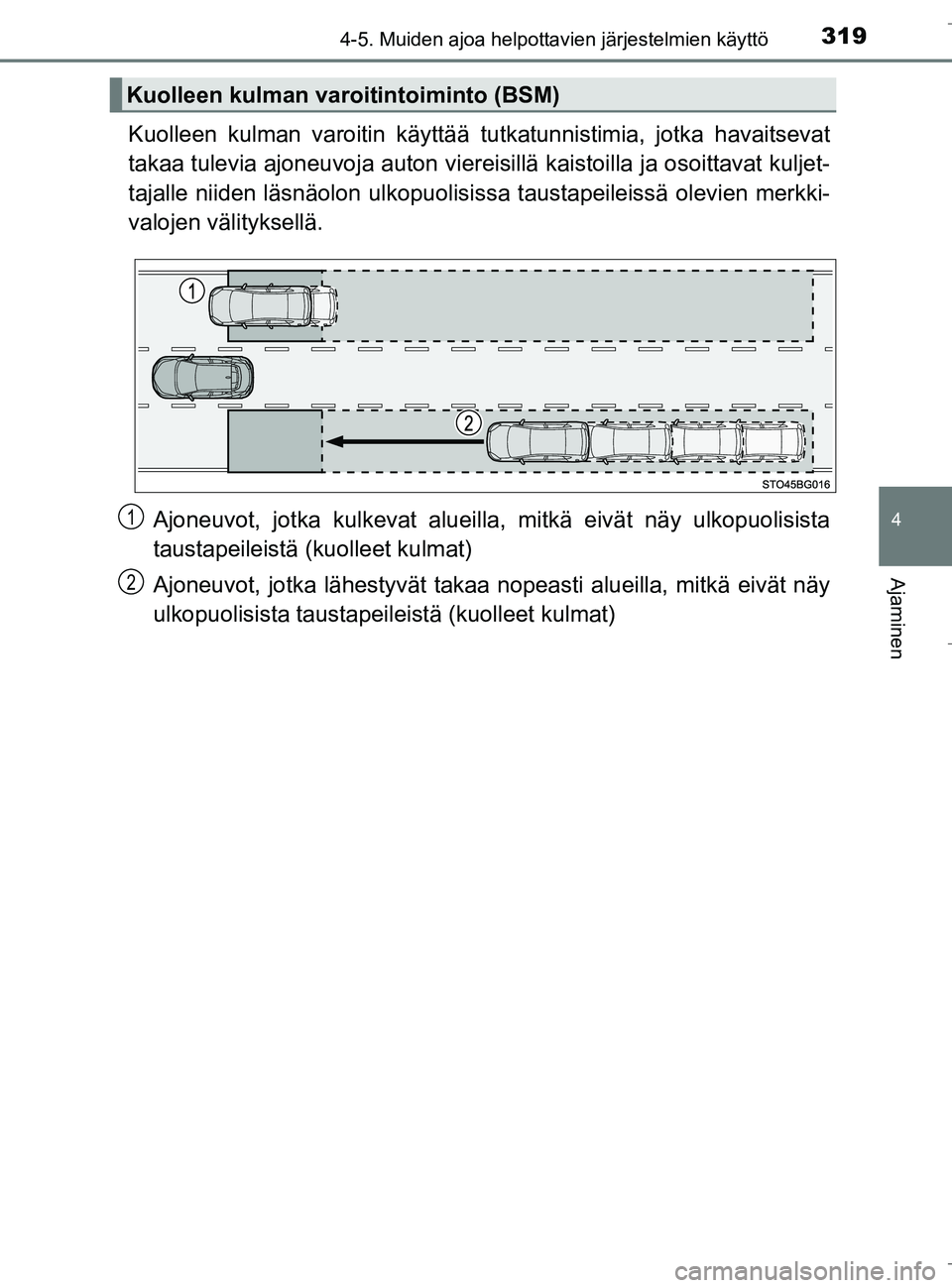

Kuolleen kulman varoitin käyttää tutkatunnistimia, jotka havaitsevat
takaa tulevia ajoneuvoja auton viereisillä kaistoilla ja osoittavat kuljet-
tajalle niiden läsnäolon ulkopuolisis sa taustapeileissä olevien merkki-
valojen välityksellä.
Ajoneuvot, jotka kulkevat alueilla , mitkä eivät näy ulkopuolisista
taustapeileistä (kuolleet kulmat)
Ajoneuvot, jotka lähestyvät takaa nopeas ti alueilla, mitkä eivät näy
ulkopuolisista taustapeile istä (kuolleet kulmat)
Kuolleen kulman varoitintoiminto (BSM)
1
2
OM10538FI.book Page 319 Monday, January 23, 2017 11:23 AM

3204-5. Muiden ajoa helpottavien järjestelmien käyttö
C-HR_HV_OM_Europe_OM10538FI

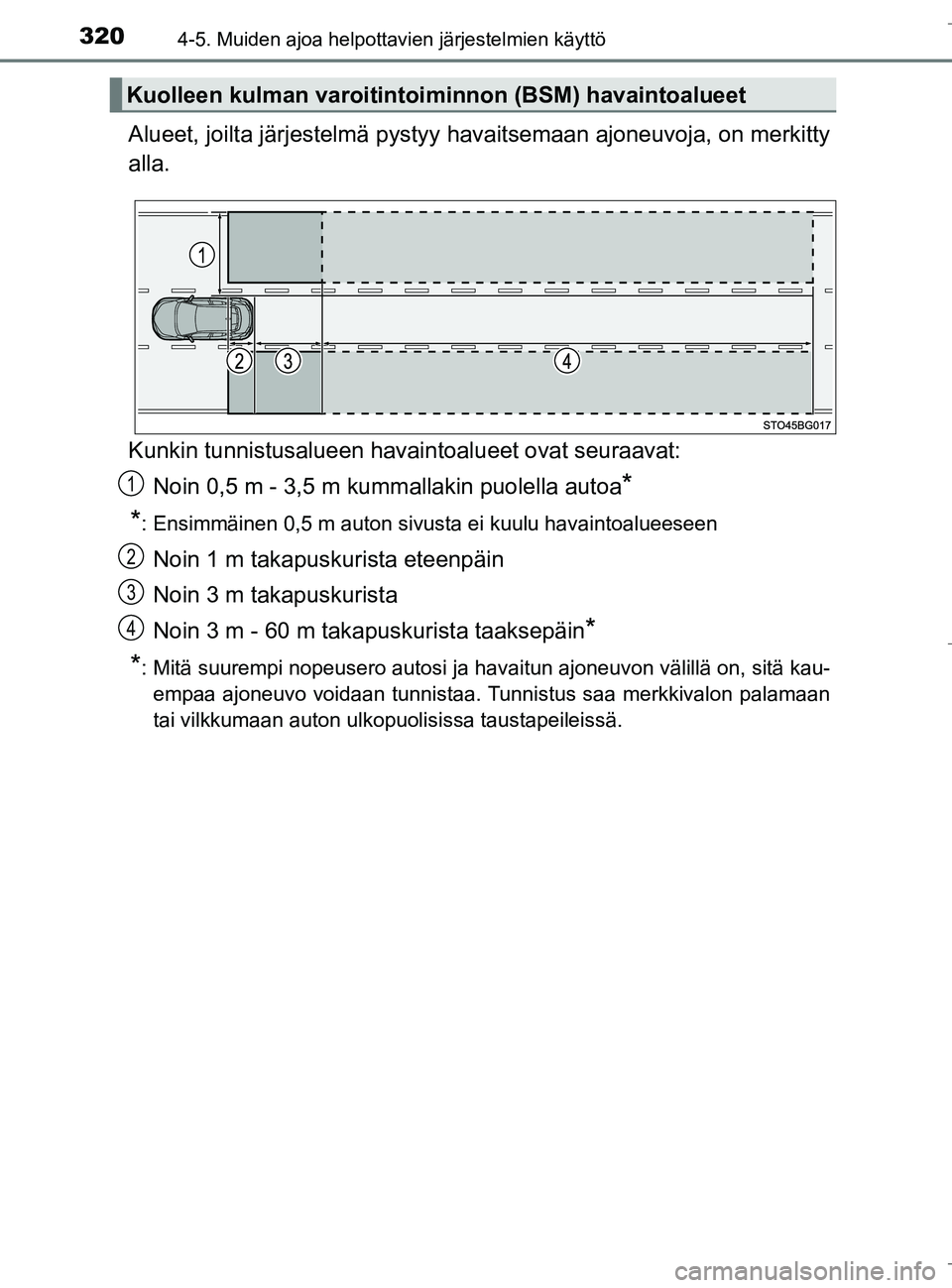

Alueet, joilta järjestelmä pystyy havaitsemaan ajoneuvoja, on merkitty
alla.
Kunkin tunnistusalueen havaintoalueet ovat seuraavat:
Noin 0,5 m - 3,5 m kummallakin puolella autoa
*
*
: Ensimmäinen 0,5 m auton sivusta ei kuulu havaintoalueeseen
Noin 1 m takapuskurista eteenpäin
Noin 3 m takapuskurista
Noin 3 m - 60 m takapuskurista taaksepäin
*
*
: Mitä suurempi nopeusero autosi ja havaitun ajoneuvon välillä on, sitä kau- empaa ajoneuvo voidaan tunnistaa. Tunnistus saa merkkivalon palamaan
tai vilkkumaan auton ulkopuolisissa taustapeileissä.
Kuolleen kulman varoitintoiminnon (BSM) havaintoalueet
1
2
3
4
