TOYOTA C_HR HYBRID 2016 Omistajan Käsikirja (in Finnish)

3314-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
C-HR_HV_OM_Europe_OM10538FI
Kun tunnistin havaitsee esteen, esteen sijainti ja likimääräinen etäi-
syys ilmestyvät näyttöön ja summerin ääni kuuluu.
Summerin äänenvoimakkuutta ja ajoitusta voidaan muuttaa.
(  S. 653)

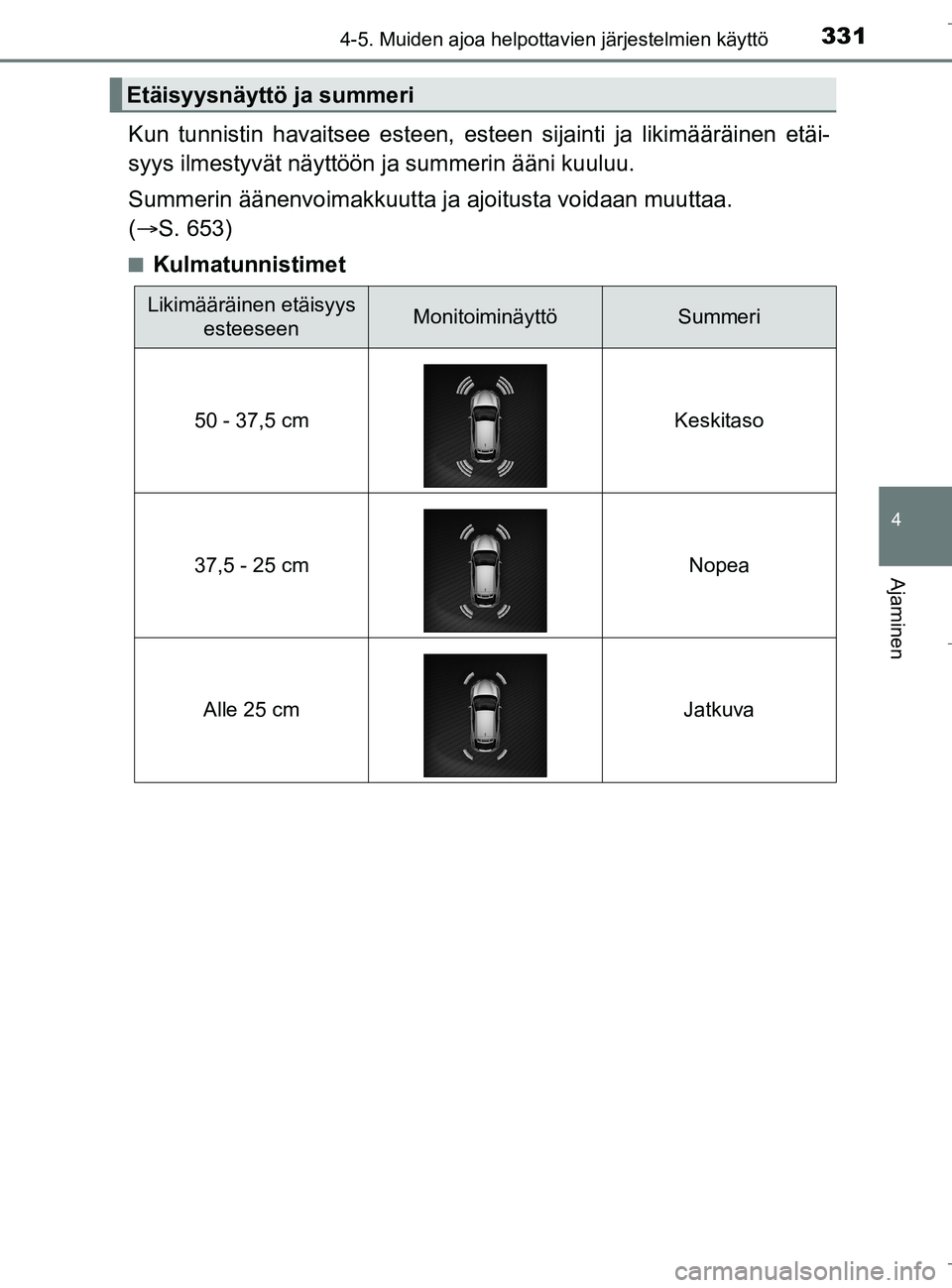

nKulmatunnistimet
Etäisyysnäyttö ja summeri
Likimääräinen etäisyys
esteeseenMonitoiminäyttöSummeri
50 - 37,5 cm Keskitaso
37,5 - 25 cm Nopea
Alle 25 cm Jatkuva
OM10538FI.book Page 331 Monday, January 23, 2017 11:23 AM

3324-5. Muiden ajoa helpottavien järjestelmien käyttö
C-HR_HV_OM_Europe_OM10538FIn

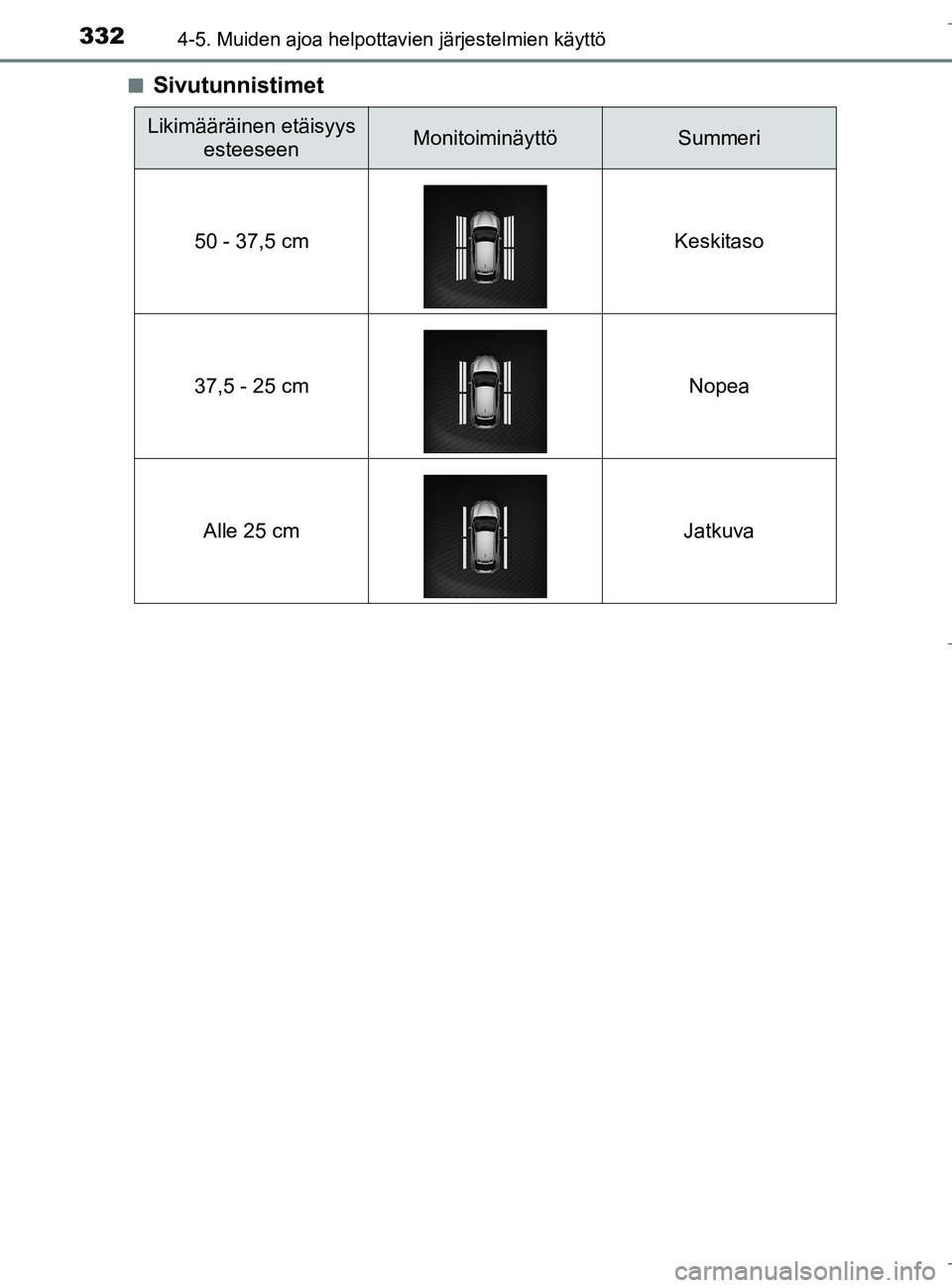

Sivutunnistimet
Likimääräinen etäisyys
esteeseenMonitoiminäyttöSummeri
50 - 37,5 cm Keskitaso
37,5 - 25 cm Nopea
Alle 25 cm Jatkuva
OM10538FI.book Page 332 Monday, January 23, 2017 11:23 AM

3334-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
C-HR_HV_OM_Europe_OM10538FIn

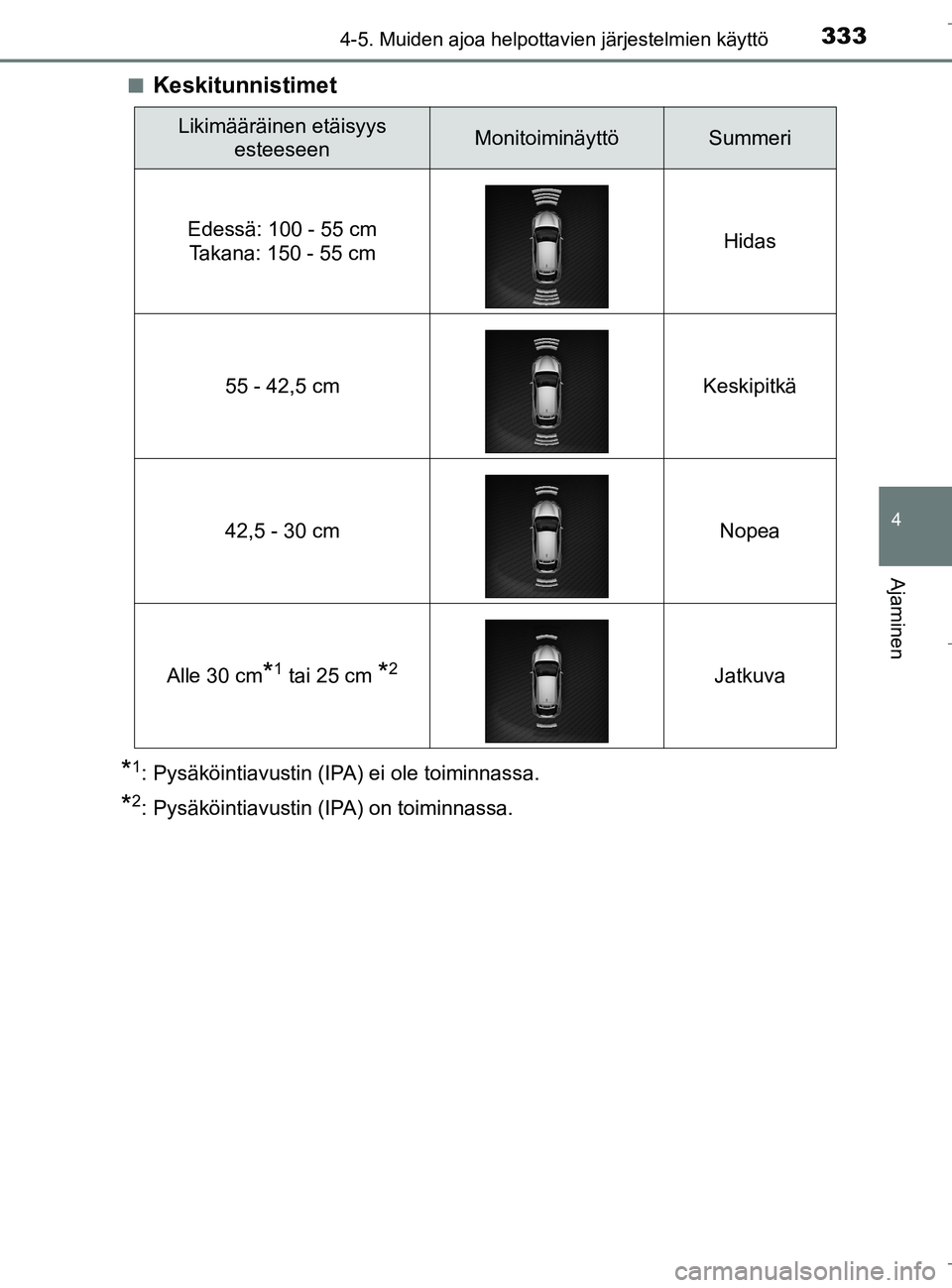

Keskitunnistimet
*1: Pysäköintiavustin (IPA) ei ole toiminnassa.
*2: Pysäköintiavustin (IPA) on toiminnassa.
Likimääräinen etäisyys
esteeseenMonitoiminäyttöSummeri
Edessä: 100 - 55 cm Takana: 150 - 55 cm Hidas
55 - 42,5 cm Keskipitkä
42,5 - 30 cm Nopea
Alle 30 cm
*1 tai 25 cm *2Jatkuva
OM10538FI.book Page 333 Monday, January 23, 2017 11:23 AM

3344-5. Muiden ajoa helpottavien järjestelmien käyttö
C-HR_HV_OM_Europe_OM10538FI
Noin 100 cm
Noin 150 cm
Noin 50 cm
Noin 50 cm
• Tunnistimien havainnoima alueon esitetty oikealla olevassa
kuvassa. Jos este on liian lähellä,
tunnistin ei havaitse sitä.
• Tietoja sivuilla olevien esteiden
tunnistamisesta.
( S. 336)
• Etäisyys, josta este voidaan
havaita, ja voiko sen ylipäätään
havaita, riippuu esteen muodosta
ja asennosta.
Esteiden havaitsemisaluetta voidaan muuttaa. ( S. 653)

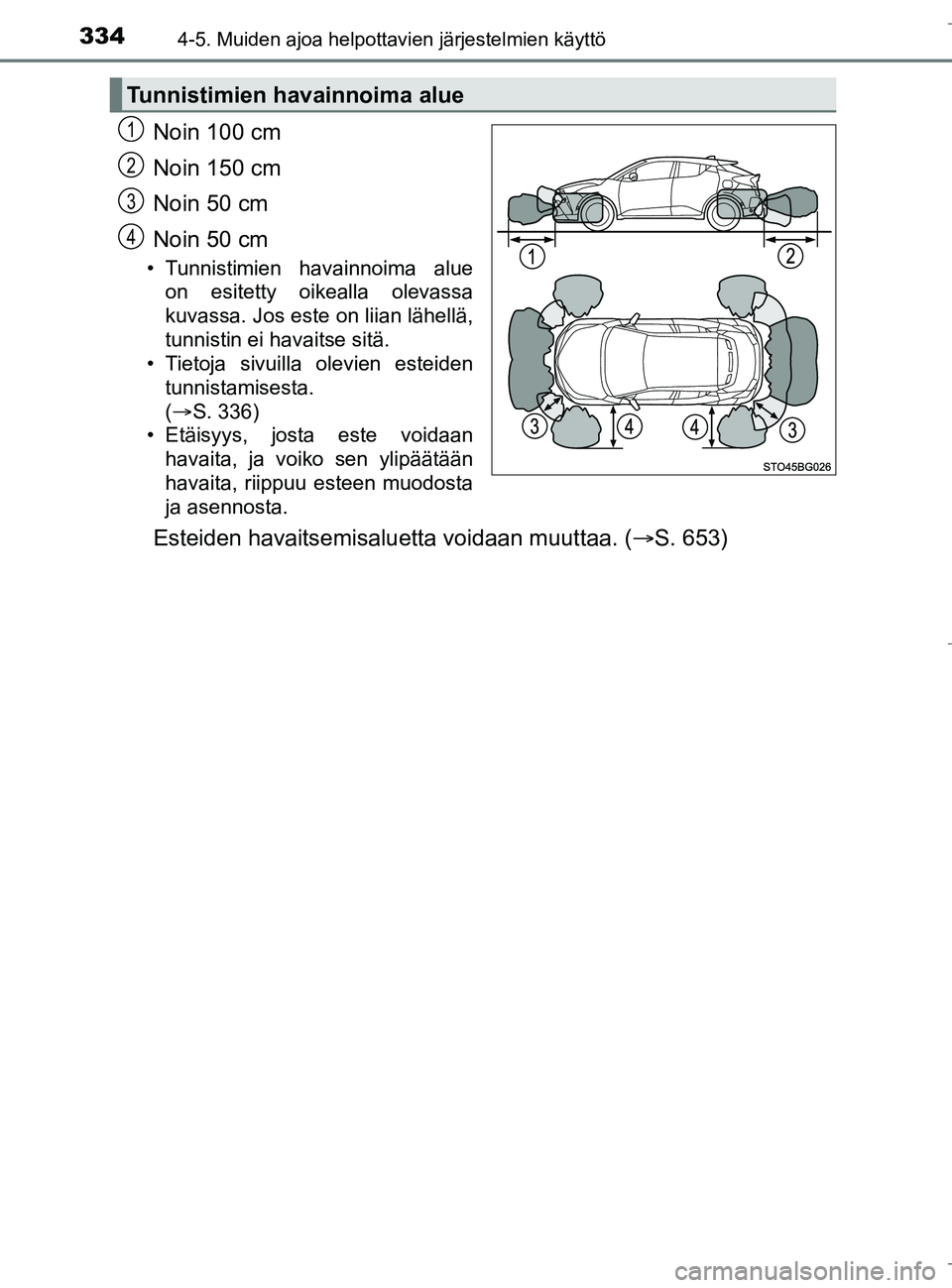

Tunnistimien havainnoima alue
1
2
3
4
OM10538FI.book Page 334 Monday, January 23, 2017 11:23 AM

3354-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
C-HR_HV_OM_Europe_OM10538FI

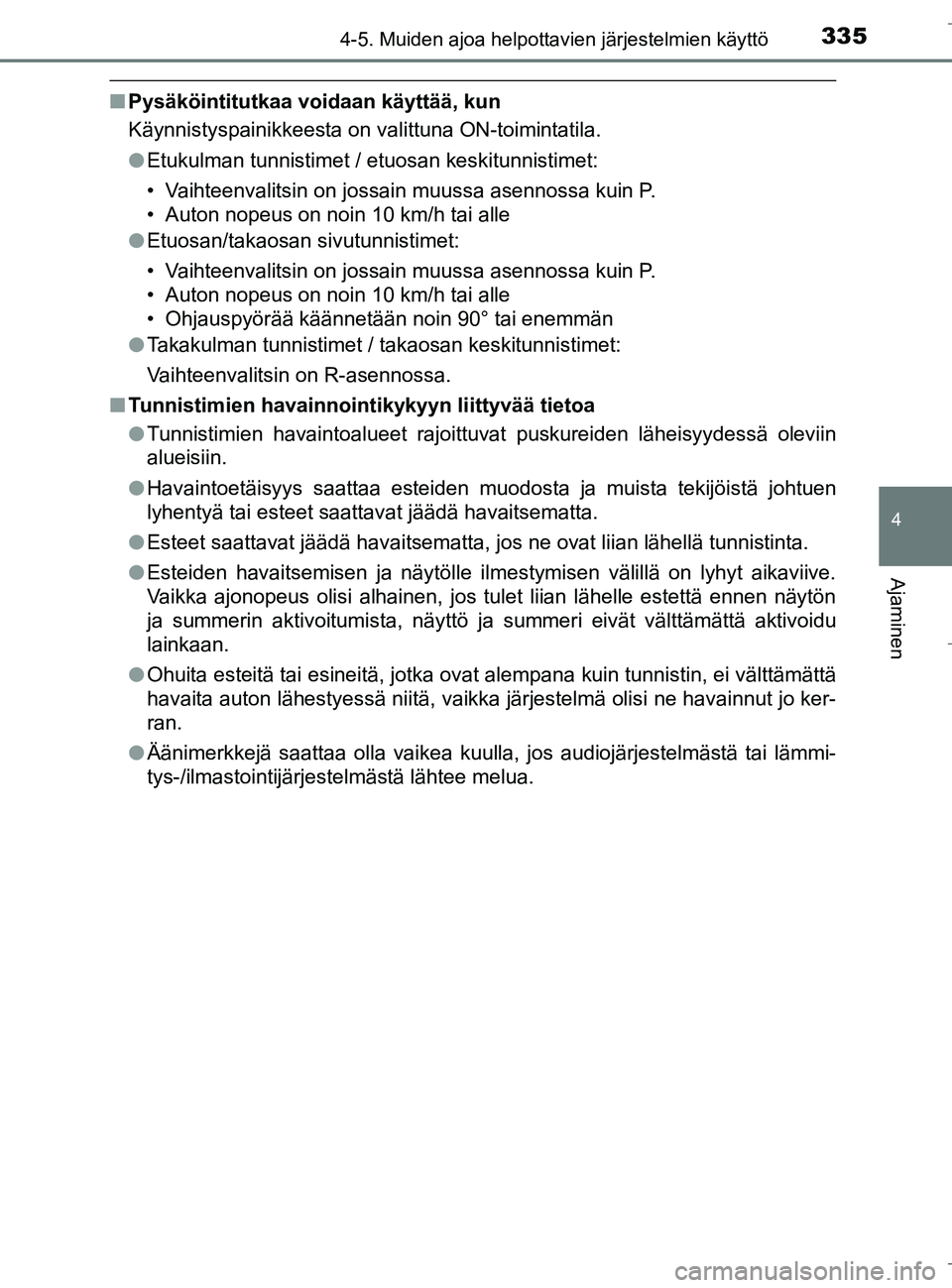

nPysäköintitutkaa voidaan käyttää, kun
Käynnistyspainikkeesta on valittuna ON-toimintatila.
lEtukulman tunnistimet / etuosan keskitunnistimet:
• Vaihteenvalitsin on jossain muussa asennossa kuin P.
• Auton nopeus on noin 10 km/h tai alle
l Etuosan/takaosan sivutunnistimet:
• Vaihteenvalitsin on jossain muussa asennossa kuin P.
• Auton nopeus on noin 10 km/h tai alle
• Ohjauspyörää käännetään noin 90° tai enemmän
l Takakulman tunnistimet / takaosan keskitunnistimet:
Vaihteenvalitsin on R-asennossa.
n Tunnistimien havainnointikykyyn liittyvää tietoa
lTunnistimien havaintoalueet rajoittuvat puskureiden läheisyydessä oleviin
alueisiin.
l Havaintoetäisyys saattaa esteiden muodosta ja muista tekijöistä johtuen
lyhentyä tai esteet saattavat jäädä havaitsematta.
l Esteet saattavat jäädä havaitsematta, jos ne ovat liian lähellä\
tunnistinta.
l Esteiden havaitsemisen ja näytölle ilmestymisen välillä on lyhyt aikaviive.
Vaikka ajonopeus olisi alhainen, jos tulet liian lähelle estettä ennen näytön
ja summerin aktivoitumista, näyttö ja summeri eivät välttämättä aktivoidu
lainkaan.
l Ohuita esteitä tai esineitä, jotka ovat alempana kuin tunnistin, ei välttämättä
havaita auton lähestyessä niitä, vaikka järjestelmä olisi ne havainnut jo ker-
ran.
l Äänimerkkejä saattaa olla vaikea kuulla, jos audiojärjestelm\
ästä tai lämmi-
tys-/ilmastointijärjestelmästä lähtee melua.
OM10538FI.book Page 335 Monday, January 23, 2017 11:23 AM

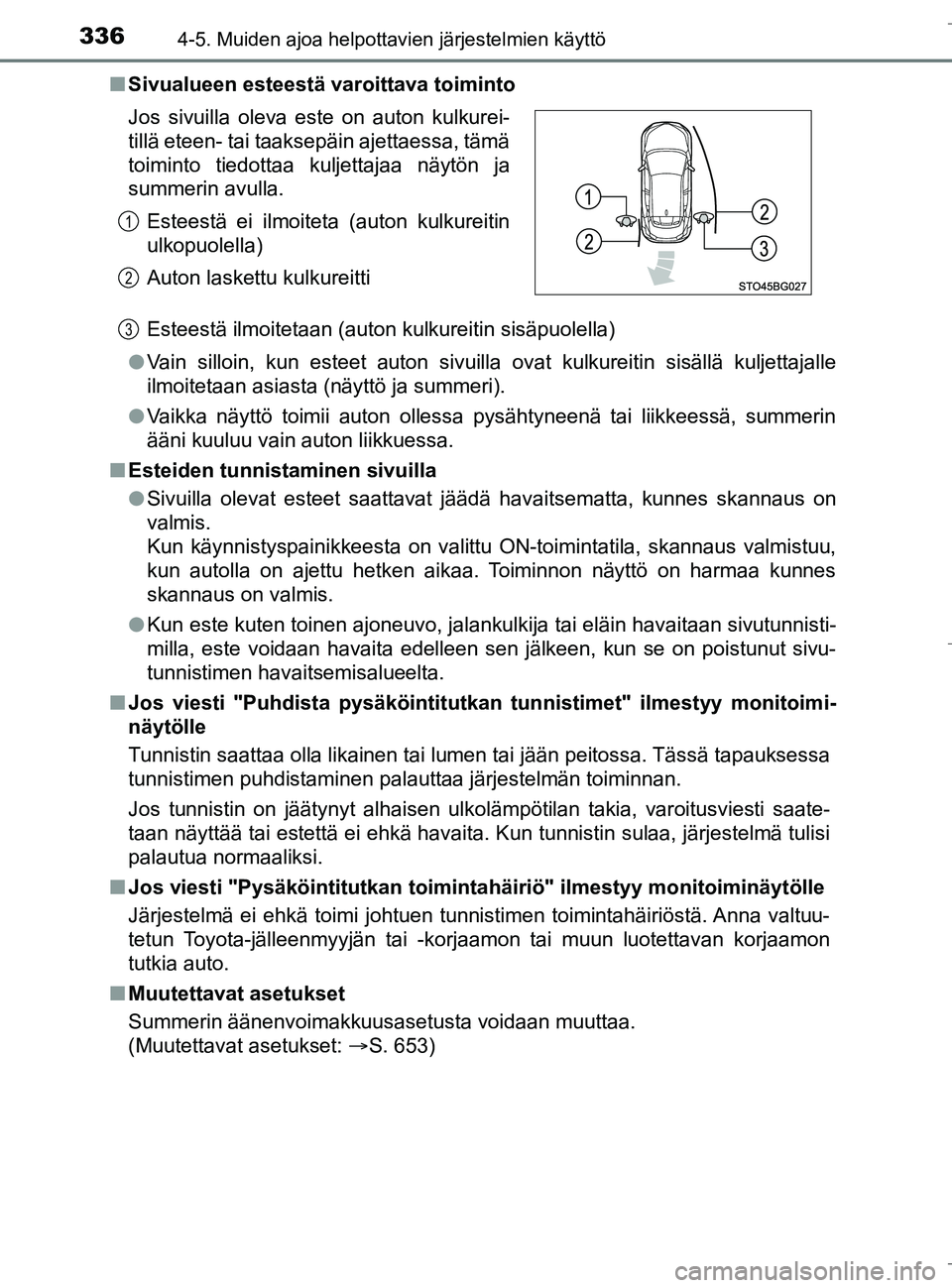

3364-5. Muiden ajoa helpottavien järjestelmien käyttö
C-HR_HV_OM_Europe_OM10538FIn
Sivualueen esteestä varoittava toiminto
Esteestä ilmoitetaan (auton kulkureitin sisäpuolella)
l Vain silloin, kun esteet auton sivuilla ovat kulkureitin sisällä kuljettajalle
ilmoitetaan asiasta (näyttö ja summeri).
l Vaikka näyttö toimii auton ollessa pysähtyneenä tai liikkeessä, summerin
ääni kuuluu vain auton liikkuessa.
n Esteiden tunnistaminen sivuilla
lSivuilla olevat esteet saattavat jäädä havaitsematta, kunnes skannaus on
valmis.
Kun käynnistyspainikkeesta on valittu ON-toimintatila, skannaus valmistuu,
kun autolla on ajettu hetken aikaa. Toiminnon näyttö on harmaa kunnes
skannaus on valmis.
l Kun este kuten toinen ajoneuvo, jalankulkija tai eläin havaitaan sivutunnisti-
milla, este voidaan havaita edelleen sen jälkeen, kun se on poistunut sivu-
tunnistimen havaitsemisalueelta.
n Jos viesti "Puhdista pysäköintitutkan tunnistimet" ilmestyy monitoimi-
näytölle
Tunnistin saattaa olla likainen tai lumen tai jään peitossa. Tässä tapauksessa
tunnistimen puhdistaminen palauttaa järjestelmän toiminnan.
Jos tunnistin on jäätynyt alhaisen ulkolämpötilan takia, varoitusviesti saate-
taan näyttää tai estettä ei ehkä havaita. Kun tunnistin sulaa, järjestelmä tulisi
palautua normaaliksi.
n Jos viesti "Pysäköintitutkan toiminta häiriö" ilmestyy monitoiminäytölle
Järjestelmä ei ehkä toimi johtuen tunnistimen toimintahäiriöstä. Anna valtuu-
tetun Toyota-jälleenmyyjän tai -korjaamon tai muun luotettavan korjaamon
tutkia auto.
n Muutettavat asetukset
Summerin äänenvoimakkuusasetusta voidaan muuttaa.
(Muutettavat asetukset: S. 653)
Jos sivuilla oleva este on auton kulkurei-
tillä eteen- tai taaksepäin ajettaessa, tämä
toiminto tiedottaa kuljettajaa näytön ja
summerin avulla.
Esteestä ei ilmoiteta (auton kulkureitin
ulkopuolella)
Auton laskettu kulkureitti
1
2
3
OM10538FI.book Page 336 Monday, January 23, 2017 11:23 AM

3374-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
C-HR_HV_OM_Europe_OM10538FI
VAROITUS

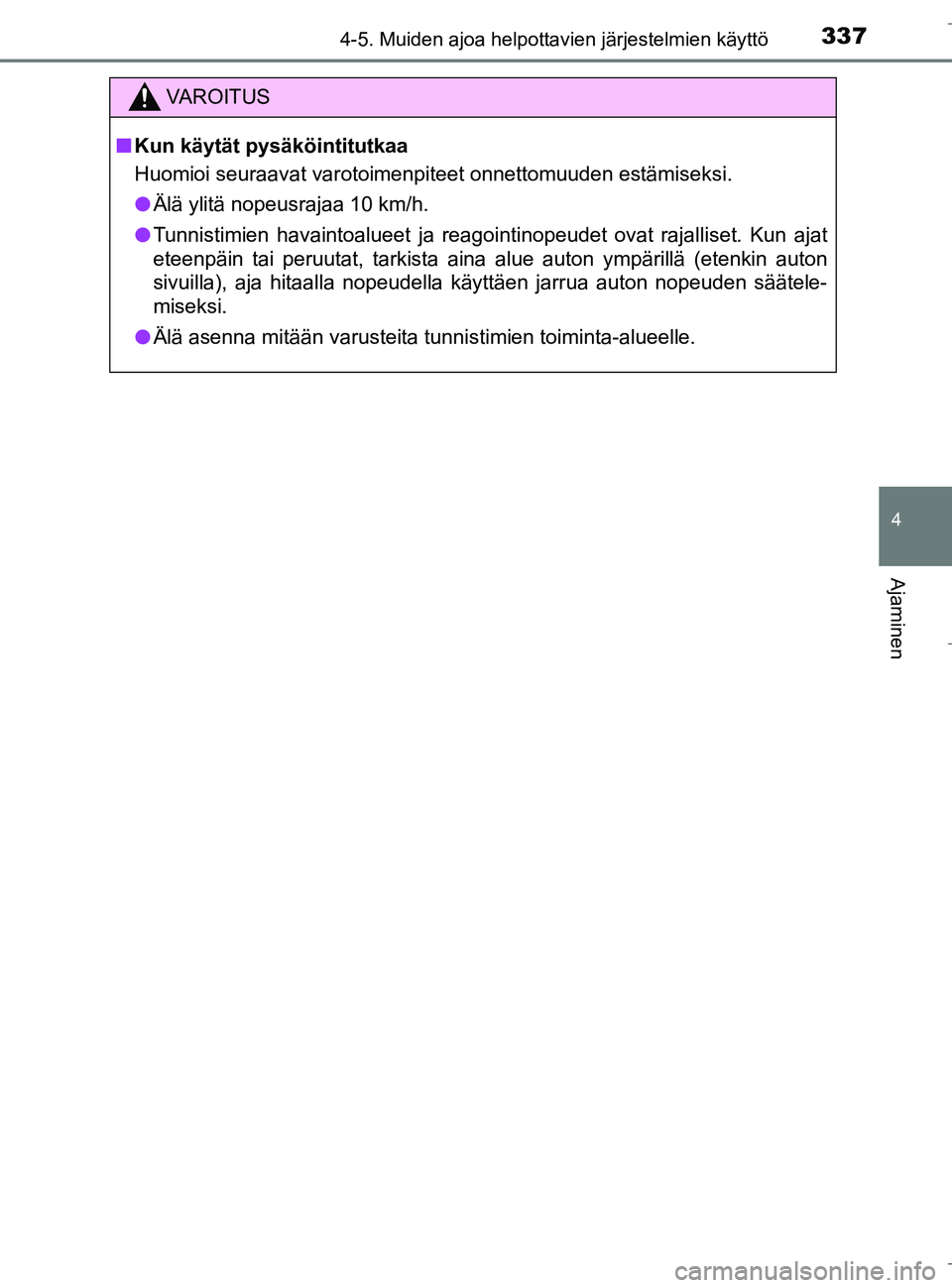

nKun käytät pysäköintitutkaa
Huomioi seuraavat varotoimenpiteet onnettomuuden estämiseksi.
l Älä ylitä nopeusrajaa 10 km/h.
l Tunnistimien havaintoalueet ja reagointinopeudet ovat rajalliset. Kun ajat
eteenpäin tai peruutat, tarkista aina alue auton ympärillä (etenkin auton
sivuilla), aja hitaalla nopeudella käyttäen jarrua auton nopeuden säätele-
miseksi.
l Älä asenna mitään varusteita tunnistimien toiminta-alueelle.\
OM10538FI.book Page 337 Monday, January 23, 2017 11:23 AM

3384-5. Muiden ajoa helpottavien järjestelmien käyttö
C-HR_HV_OM_Europe_OM10538FI
VAROITUS

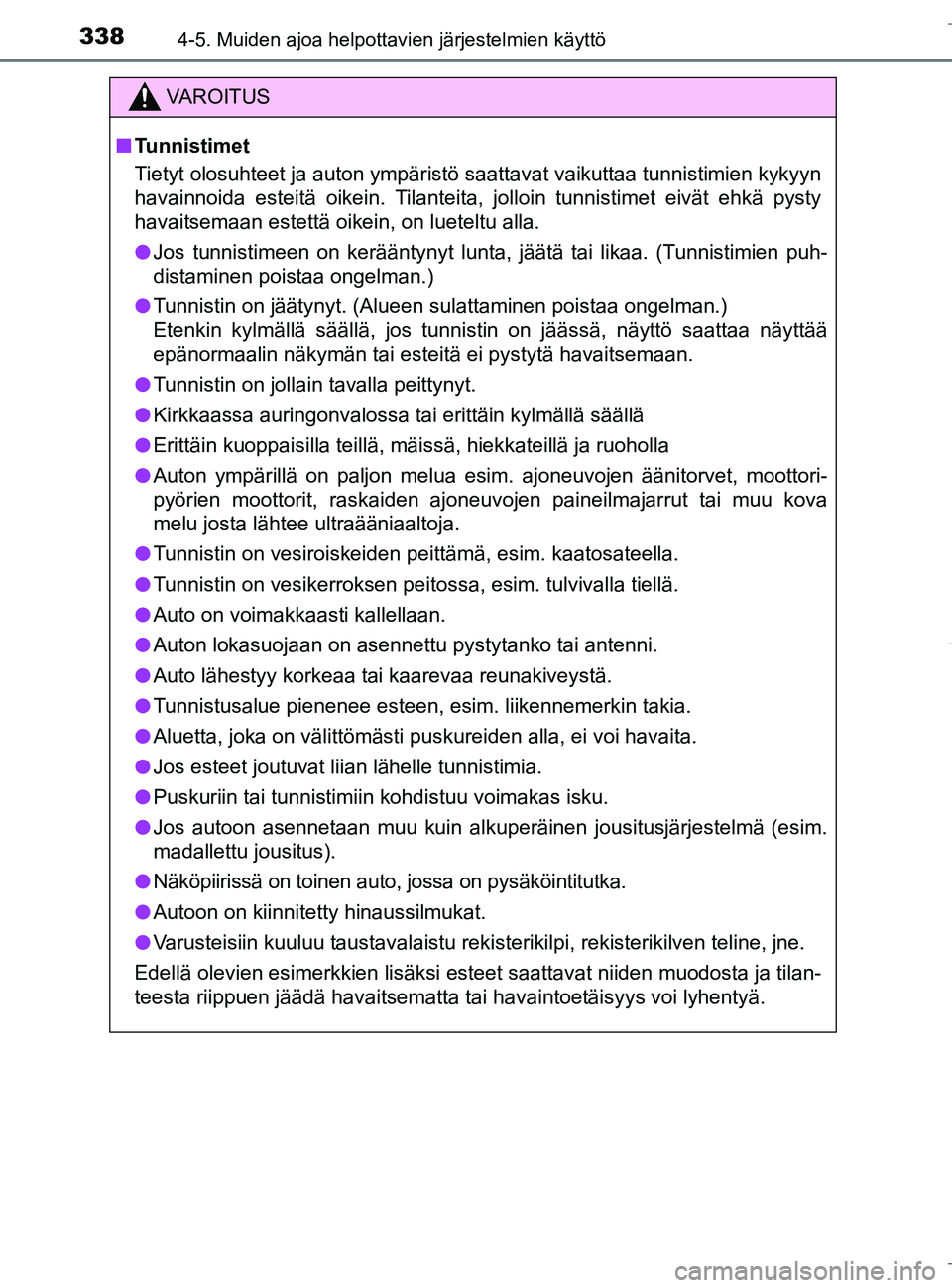

nTunnistimet
Tietyt olosuhteet ja auton ympäristö saattavat vaikuttaa tunnistimien kykyyn
havainnoida esteitä oikein. Tilanteita, jolloin tunnistimet eivät ehkä pysty
havaitsemaan estettä oikein, on lueteltu alla.
l Jos tunnistimeen on kerääntynyt lunta, jäätä tai likaa. (Tunnistimien puh-
distaminen poistaa ongelman.)
l Tunnistin on jäätynyt. (Alueen sulattaminen poistaa ongelman.)
Etenkin kylmällä säällä, jos tunnistin on jäässä, näyttö saattaa näyttää
epänormaalin näkymän tai esteitä ei pystytä havaitsemaan.
l Tunnistin on jollain tavalla peittynyt.
l Kirkkaassa auringonvalossa tai erittäin kylmällä säällä
l Erittäin kuoppaisilla teillä, mäissä, hiekkateillä ja ruoholla
l Auton ympärillä on paljon melua esim. ajoneuvojen äänitorvet, moottori-
pyörien moottorit, raskaiden ajoneuvojen paineilmajarrut tai muu kova
melu josta lähtee ultraääniaaltoja.
l Tunnistin on vesiroiskeiden peittämä, esim. kaatosateella.
l Tunnistin on vesikerroksen peitossa, esim. tulvivalla tiellä.
l Auto on voimakkaasti kallellaan.
l Auton lokasuojaan on asennettu pystytanko tai antenni.
l Auto lähestyy korkeaa tai kaarevaa reunakiveystä.
l Tunnistusalue pienenee esteen, esim. liikennemerkin takia.
l Aluetta, joka on välittömästi puskureiden alla, ei voi havaita.
l Jos esteet joutuvat liian lähelle tunnistimia.
l Puskuriin tai tunnistimiin kohdistuu voimakas isku.
l Jos autoon asennetaan muu kuin alkuperäinen jousitusjärjestelmä\
(esim.
madallettu jousitus).
l Näköpiirissä on toinen auto, jossa on pysäköintitutka.
l Autoon on kiinnitetty hinaussilmukat.
l Varusteisiin kuuluu taustavalaistu rekisterikilpi, rekisterikilven teline\
, jne.
Edellä olevien esimerkkien lisäksi esteet saattavat niiden muodosta ja tilan-
teesta riippuen jäädä havaitsematta tai havaintoetäisyys voi lyhentyä.
OM10538FI.book Page 338 Monday, January 23, 2017 11:23 AM

3394-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
C-HR_HV_OM_Europe_OM10538FI
VAROITUS

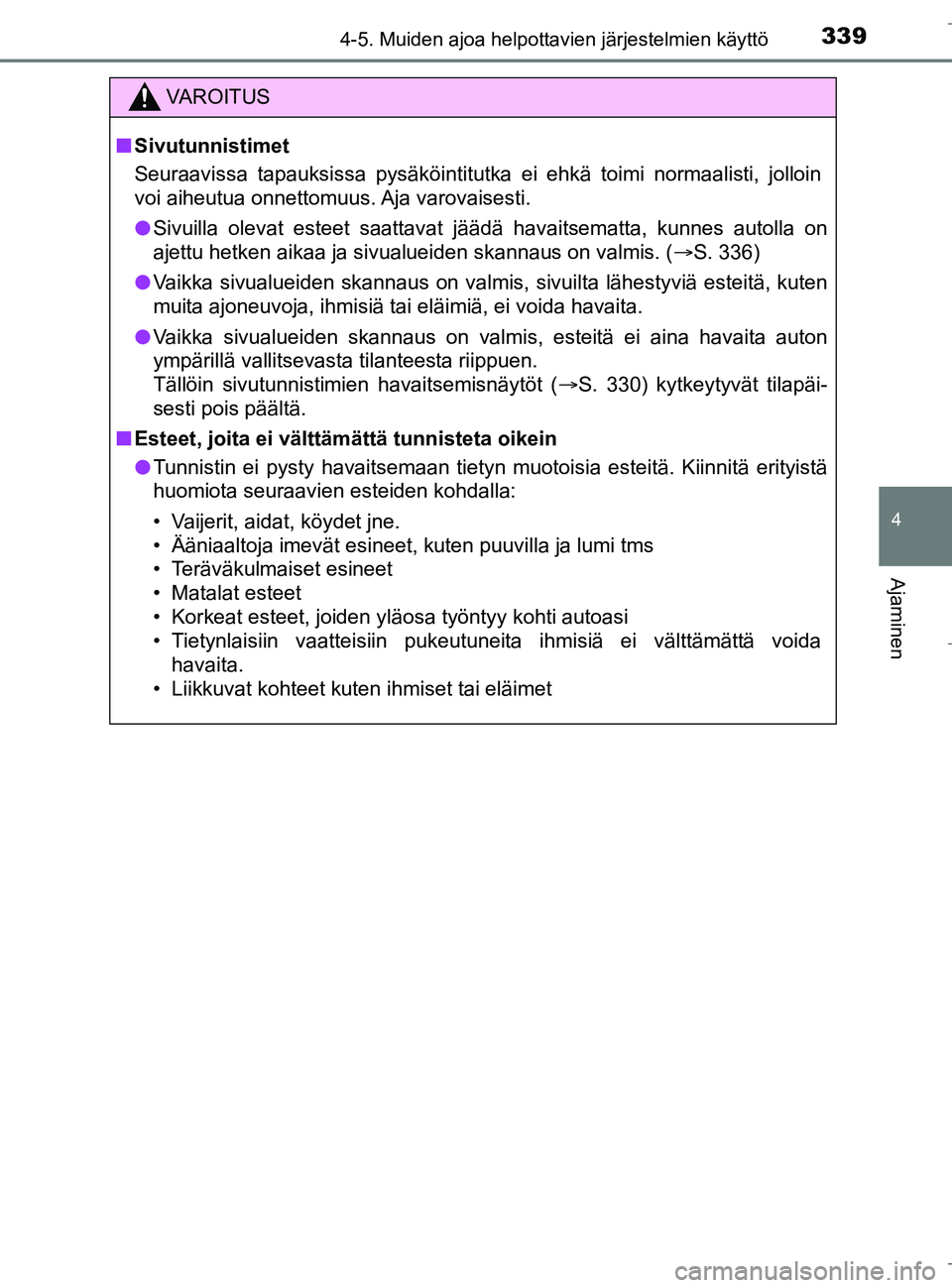

nSivutunnistimet
Seuraavissa tapauksissa pysäköintitutka ei ehkä toimi normaalisti, jolloin
voi aiheutua onnettomuus. Aja varovaisesti.
l Sivuilla olevat esteet saattavat jäädä havaitsematta, kunnes autolla on
ajettu hetken aikaa ja sivualueiden skannaus on valmis. ( S. 336)
l Vaikka sivualueiden skannaus on valmis, sivuilta lähestyviä esteitä\
, kuten
muita ajoneuvoja, ihmisiä tai eläimiä, ei voida havaita.
l Vaikka sivualueiden skannaus on valmis, esteitä ei aina havaita auton
ympärillä vallitsevasta tilanteesta riippuen.
Tällöin sivutunnistimien havaitsemisnäytöt ( S. 330) kytkeytyvät tilapäi-
sesti pois päältä.
n Esteet, joita ei välttämättä tunnisteta oikein
l Tunnistin ei pysty havaitsemaan tietyn muotoisia esteitä. Kiinnitä erityistä
huomiota seuraavien esteiden kohdalla:
• Vaijerit, aidat, köydet jne.
• Ääniaaltoja imevät esineet, kuten puuvilla ja lumi tms
• Teräväkulmaiset esineet
• Matalat esteet
• Korkeat esteet, joiden yläosa työntyy kohti autoasi
• Tietynlaisiin vaatteisiin pukeutuneita ihmisiä ei välttämättä voida
havaita.
• Liikkuvat kohteet kuten ihmiset tai eläimet
OM10538FI.book Page 339 Monday, January 23, 2017 11:23 AM

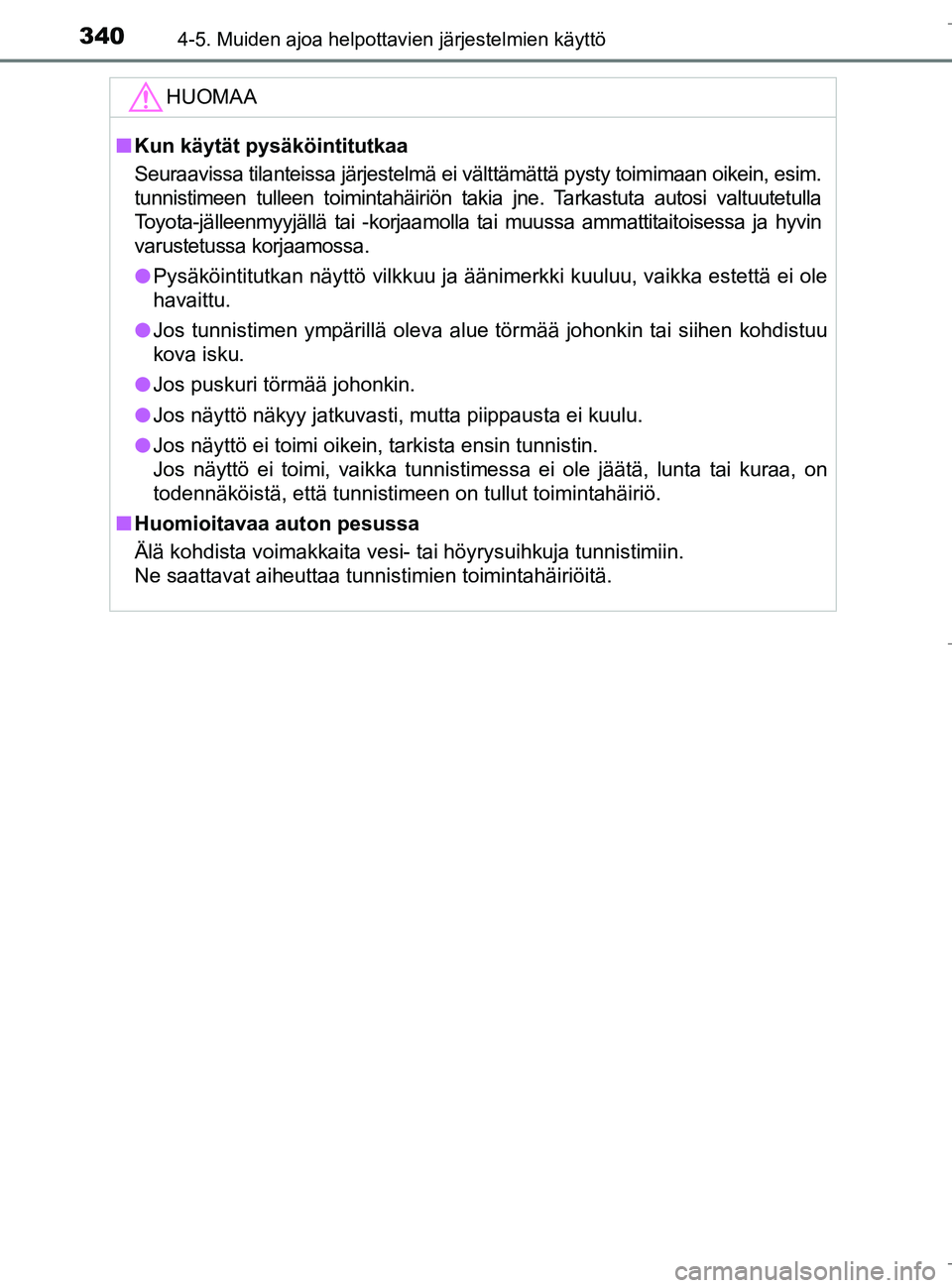

3404-5. Muiden ajoa helpottavien järjestelmien käyttö
C-HR_HV_OM_Europe_OM10538FI
HUOMAA
nKun käytät pysäköintitutkaa
Seuraavissa tilanteissa järjestelmä ei välttämättä pysty toimimaan oikein, esim.
tunnistimeen tulleen toimintahäiriön takia jne. Tarkastuta autosi valtuutetulla
Toyota-jälleenmyyjällä tai -korjaamolla ta i muussa ammattitaitoisessa ja hyvin
varustetussa korjaamossa.
l Pysäköintitutkan näyttö vilkkuu ja äänimerkki kuuluu, vaikka estettä ei ole
havaittu.
l Jos tunnistimen ympärillä oleva alue törmää johonkin tai siihen kohdistuu
kova isku.
l Jos puskuri törmää johonkin.
l Jos näyttö näkyy jatkuvasti, mutta piippausta ei kuulu.
l Jos näyttö ei toimi oikein, tarkista ensin tunnistin.
Jos näyttö ei toimi, vaikka tunnistimessa ei ole jäätä, lunta tai kuraa, on
todennäköistä, että tunnistimeen on tullut toimintahäiriö.
n Huomioitavaa auton pesussa
Älä kohdista voimakkaita vesi- tai höyrysuihkuja tunnistimiin.
Ne saattavat aiheuttaa tunnistimien toimintahäiriöitä.
OM10538FI.book Page 340 Monday, January 23, 2017 11:23 AM
