5417-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_HV_OM_Europe_OM10541S
7
Mantenimiento y cuidados

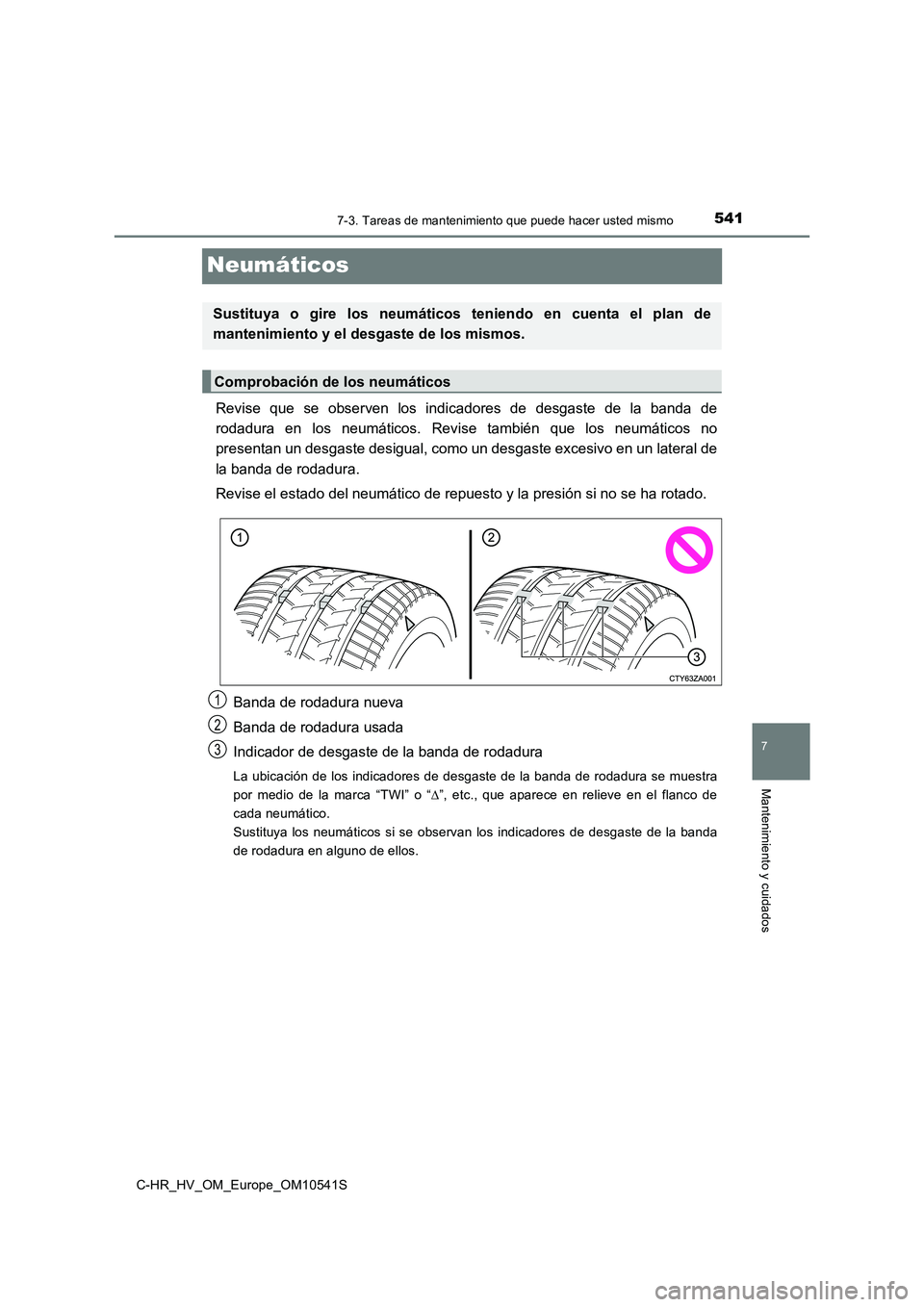

Neumáticos
Revise que se observen los indicadores de desgaste de la banda de
rodadura en los neumáticos. Revise también que los neumáticos no
presentan un desgaste desigual, como un desgaste excesivo en un lateral de
la banda de rodadura.
Revise el estado del neumático de repuesto y la presión si no se ha rotado.
Banda de rodadura nueva
Banda de rodadura usada
Indicador de desgaste de la banda de rodadura
La ubicación de los indicadores de desgaste de la banda de rodadura se muestra
por medio de la marca “TWI” o “ ”, etc., que aparece en relieve en el flanco de
cada neumático.
Sustituya los neumáticos si se observan los indicadores de desgaste de la banda
de rodadura en alguno de ellos.
Sustituya o gire los neumáticos teniendo en cuenta el plan de
mantenimiento y el desgaste de los mismos.
Comprobación de los neumáticos
1
2
3

5427-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_HV_OM_Europe_OM10541S

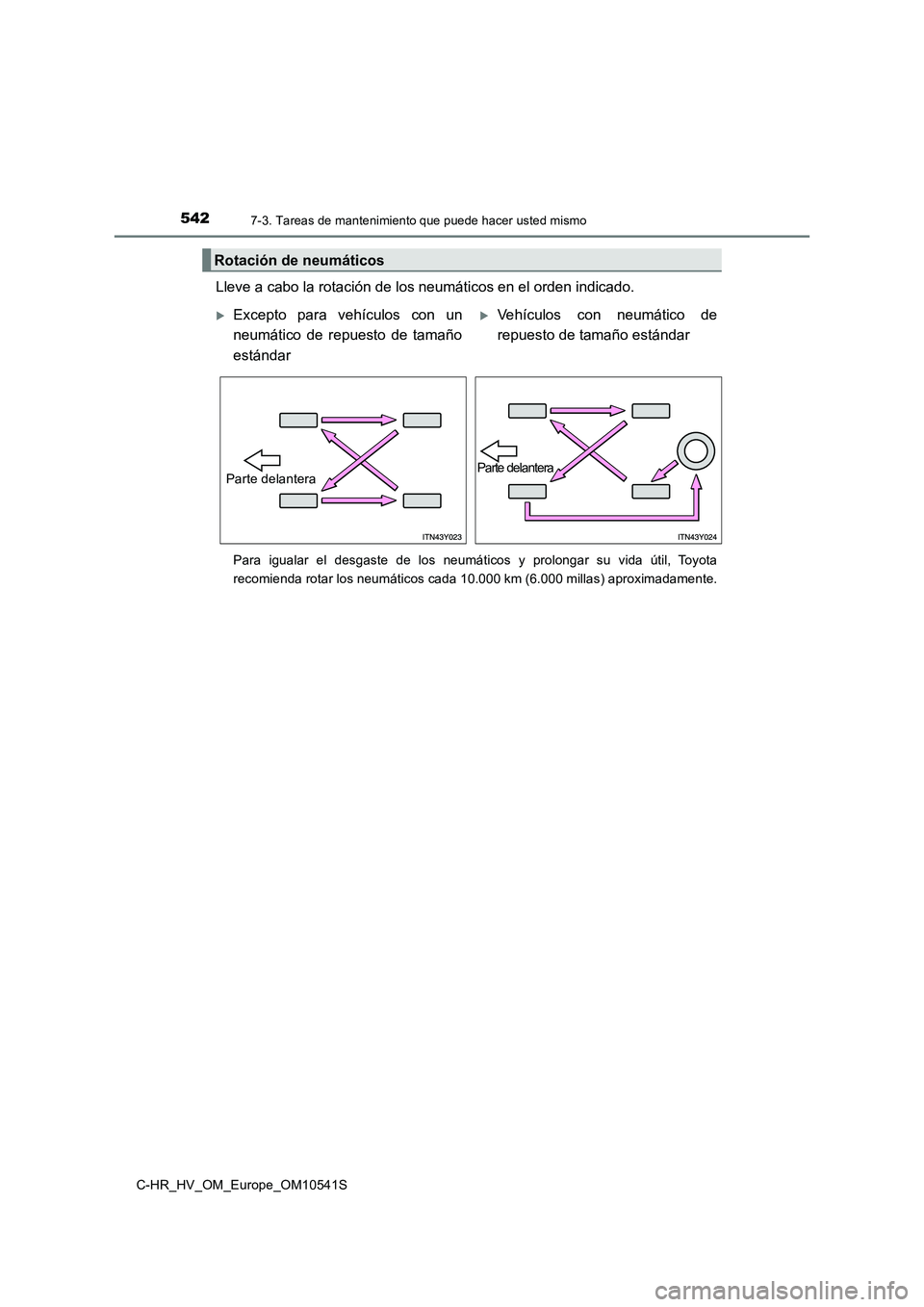

Lleve a cabo la rotación de los neumáticos en el orden indicado.
Para igualar el desgaste de los neumáticos y prolongar su vida útil, Toyota
recomienda rotar los neumáticos cada 10.000 km (6.000 millas) aproximadamente.
Rotación de neumáticos
Excepto para vehículos con un
neumático de repuesto de tamaño
estándar
Vehículos con neumático de
repuesto de tamaño estándar
Parte delanteraParte delantera

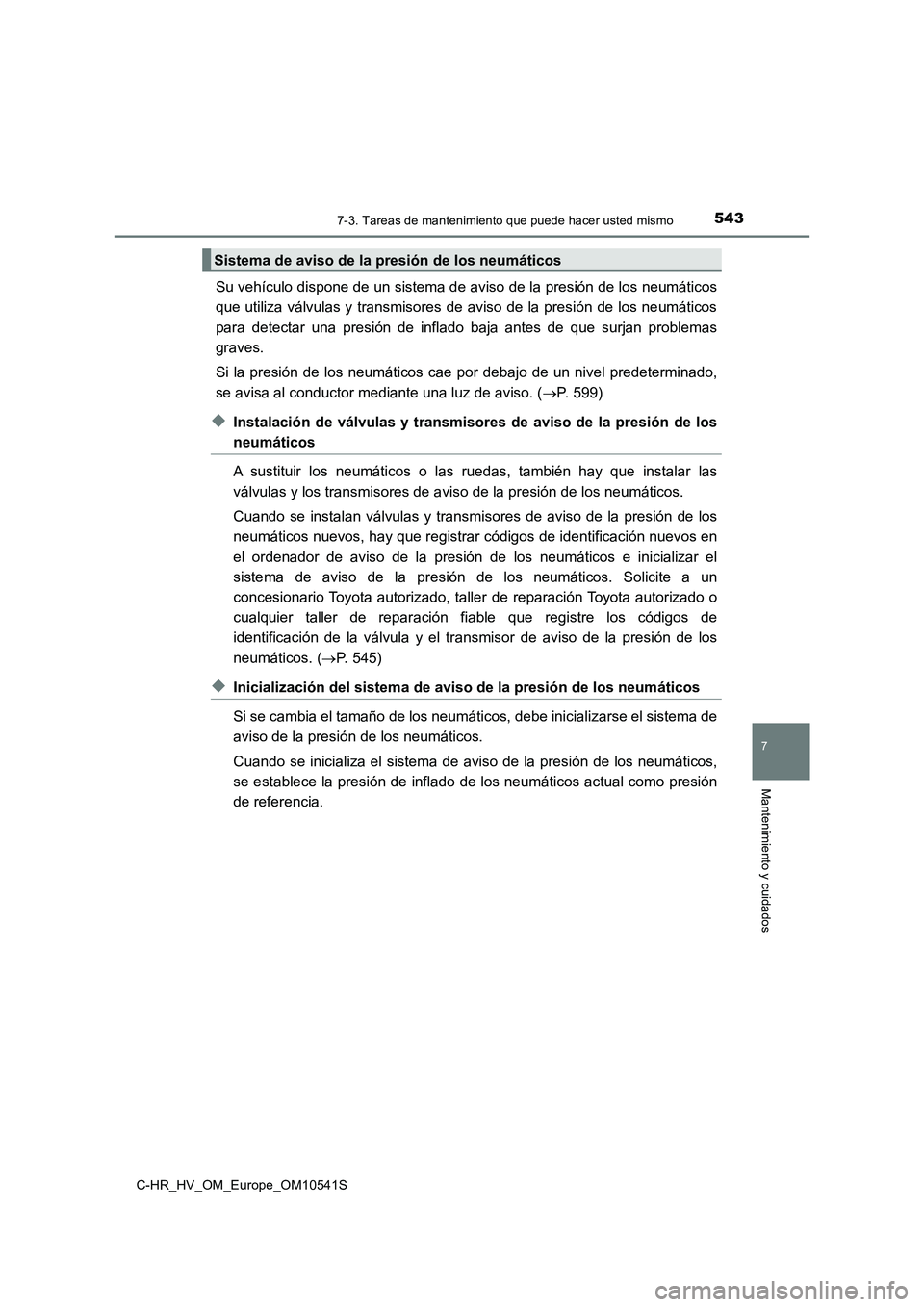

5437-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_HV_OM_Europe_OM10541S
7
Mantenimiento y cuidados
Su vehículo dispone de un sistema de aviso de la presión de los neumáticos
que utiliza válvulas y transmisores de aviso de la presión de los neumáticos
para detectar una presión de inflado baja antes de que surjan problemas
graves.
Si la presión de los neumáticos cae por debajo de un nivel predeterminado,
se avisa al conductor mediante una luz de aviso. ( P. 599)
◆Instalación de válvulas y transmisores de aviso de la presión de los
neumáticos
A sustituir los neumáticos o las ruedas, también hay que instalar las
válvulas y los transmisores de aviso de la presión de los neumáticos.
Cuando se instalan válvulas y transmisores de aviso de la presión de los
neumáticos nuevos, hay que registrar códigos de identificación nuevos en
el ordenador de aviso de la presión de los neumáticos e inicializar el
sistema de aviso de la presión de los neumáticos. Solicite a un
concesionario Toyota autorizado, taller de reparación Toyota autorizado o
cualquier taller de reparación fiable que registre los códigos de
identificación de la válvula y el tr ansmisor de aviso de la presión de los
neumáticos. ( P. 545)
◆Inicialización del sistema de aviso de la presión de los neumáticos
Si se cambia el tamaño de los neumáticos, debe inicializarse el sistema de
aviso de la presión de los neumáticos.
Cuando se inicializa el sistema de aviso de la presión de los neumáticos,
se establece la presión de inflado de los neumáticos actual como presión
de referencia.
Sistema de aviso de la presión de los neumáticos

5447-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_HV_OM_Europe_OM10541S

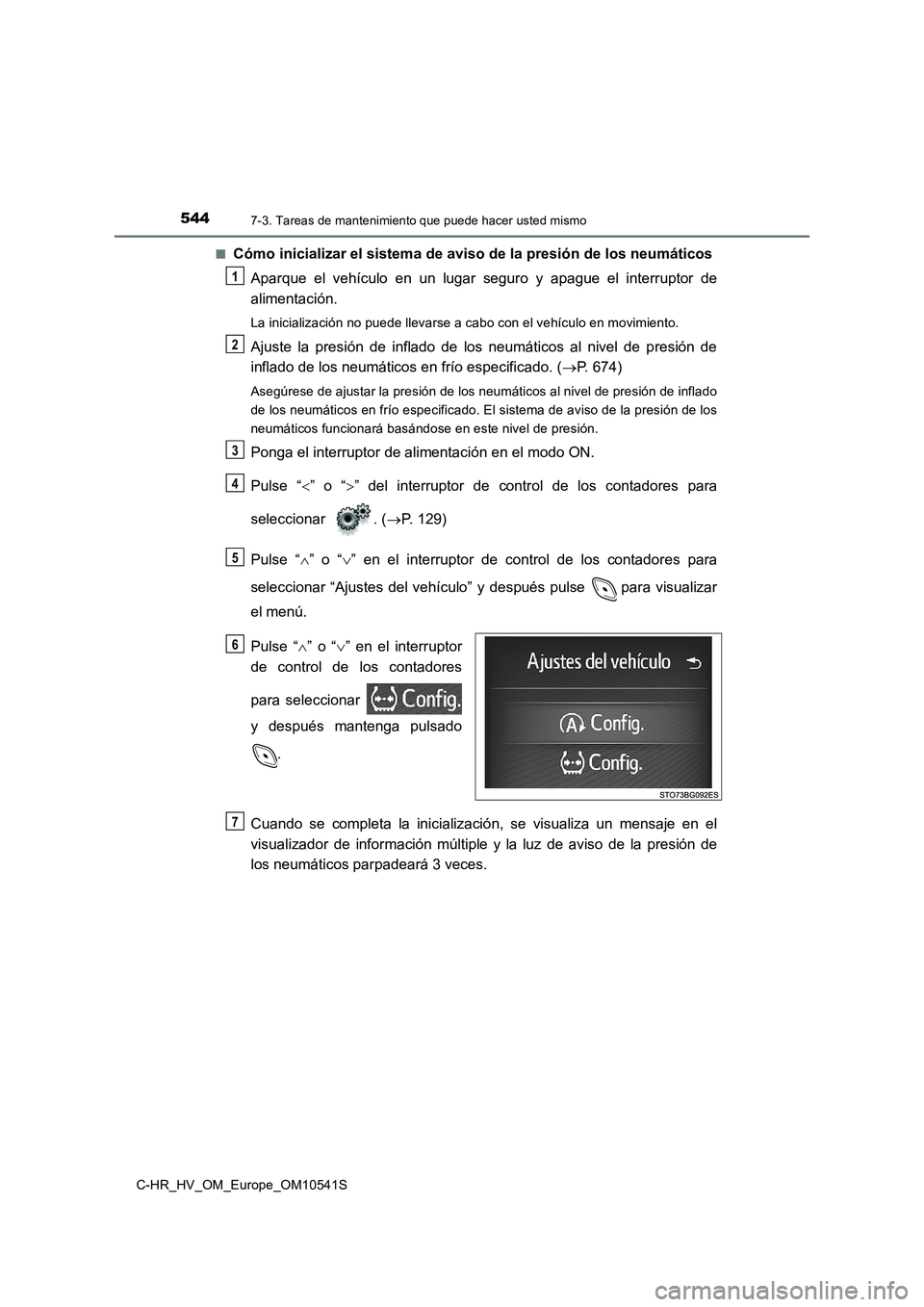

■Cómo inicializar el sistema de aviso de la presión de los neumáticos
Aparque el vehículo en un lugar seguro y apague el interruptor de
alimentación.
La inicialización no puede llevarse a cabo con el vehículo en movimiento.
Ajuste la presión de inflado de los neumáticos al nivel de presión de
inflado de los neumáticos en frío especificado. ( P. 674)
Asegúrese de ajustar la presión de los neumáticos al nivel de presión de inflado
de los neumáticos en frío especificado. El sistema de aviso de la presión de los
neumáticos funcionará basándose en este nivel de presión.
Ponga el interruptor de alimentación en el modo ON.
Pulse “ ” o “” del interruptor de control de los contadores para
seleccionar . ( P. 129)
Pulse “ ” o “” en el interruptor de control de los contadores para
seleccionar “Ajustes del vehículo” y después pulse para visualizar
el menú.
Pulse “ ” o “” en el interruptor
de control de los contadores
para seleccionar
y después mantenga pulsado
.
Cuando se completa la inicialización, se visualiza un mensaje en el
visualizador de información múltiple y la luz de aviso de la presión de
los neumáticos parpadeará 3 veces.
1
2
3
4
5
6
7

5457-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_HV_OM_Europe_OM10541S
7
Mantenimiento y cuidados

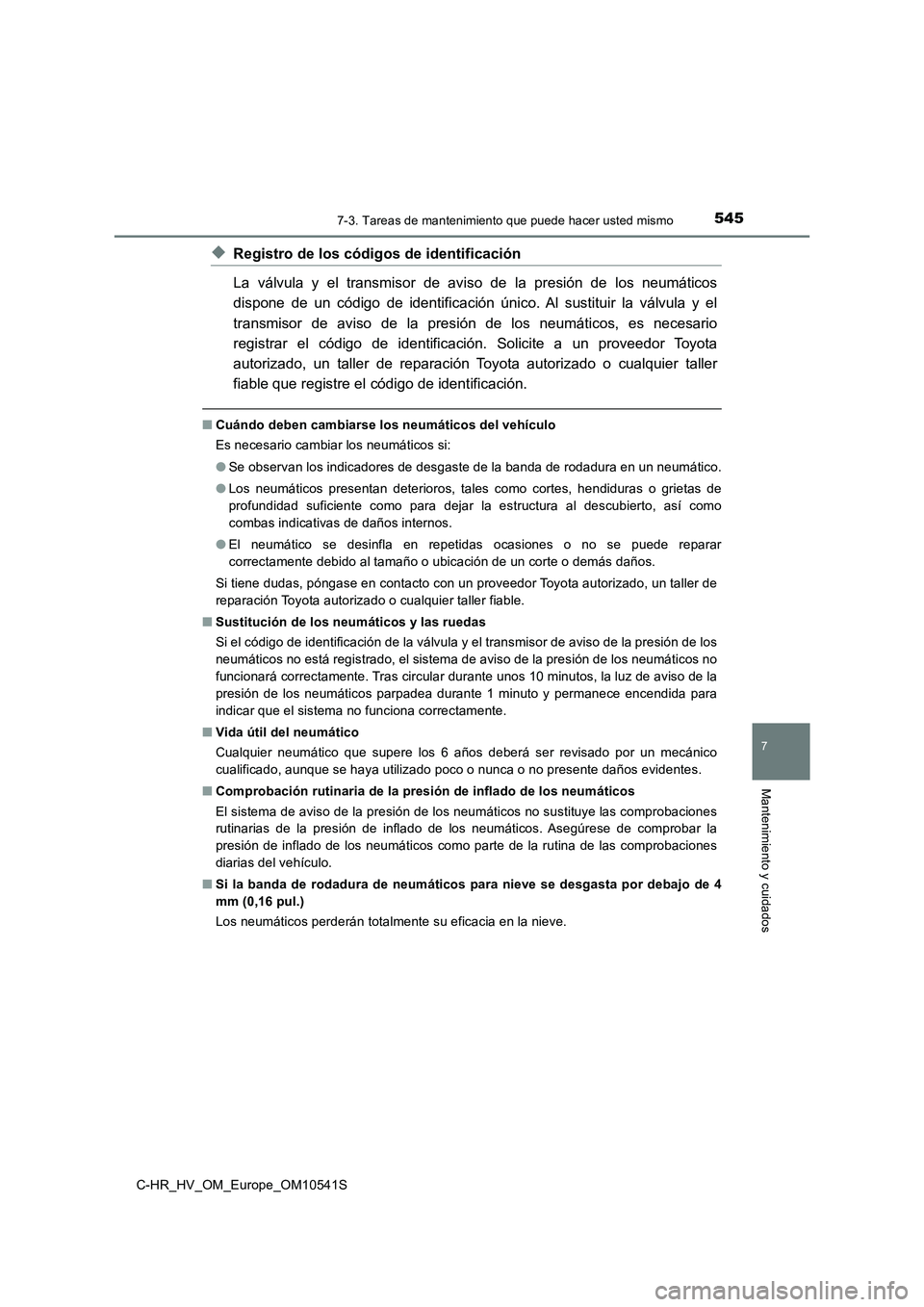

◆Registro de los códigos de identificación
La válvula y el transmisor de aviso de la presión de los neumáticos
dispone de un código de identificación único. Al sustituir la válvula y el
transmisor de aviso de la presión de los neumáticos, es necesario
registrar el código de identificación. Solicite a un proveedor Toyota
autorizado, un taller de reparación Toyota autorizado o cualquier taller
fiable que registre el código de identificación.
■Cuándo deben cambiarse los neumáticos del vehículo
Es necesario cambiar los neumáticos si:
● Se observan los indicadores de desgaste de la banda de rodadura en un neumático.
● Los neumáticos presentan deterioros, tales como cortes, hendiduras o grietas de
profundidad suficiente como para dejar la estructura al descubierto, así como
combas indicativas de daños internos.
● El neumático se desinfla en repetidas ocasiones o no se puede reparar
correctamente debido al tamaño o ubicación de un corte o demás daños.
Si tiene dudas, póngase en contacto con un proveedor Toyota autorizado, un taller de
reparación Toyota autorizado o cualquier taller fiable.
■ Sustitución de los neumáticos y las ruedas
Si el código de identificación de la válvula y el transmisor de aviso de la presión de los
neumáticos no está registrado, el sistema de aviso de la presión de los neumáticos no
funcionará correctamente. Tras circular durante unos 10 minutos, la luz de aviso de la
presión de los neumáticos parpadea durante 1 minuto y permanece encendida para
indicar que el sistema no funciona correctamente.
■ Vida útil del neumático
Cualquier neumático que supere los 6 años deberá ser revisado por un mecánico
cualificado, aunque se haya utilizado poco o nunca o no presente daños evidentes.
■ Comprobación rutinaria de la presión de inflado de los neumáticos
El sistema de aviso de la presión de los neumáticos no sustituye las comprobaciones
rutinarias de la presión de inflado de los neumáticos. Asegúrese de comprobar la
presión de inflado de los neumáticos como parte de la rutina de las comprobaciones
diarias del vehículo.
■ Si la banda de rodadura de neumáticos para nieve se desgasta por debajo de 4
mm (0,16 pul.)
Los neumáticos perderán totalmente su eficacia en la nieve.

5467-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_HV_OM_Europe_OM10541S

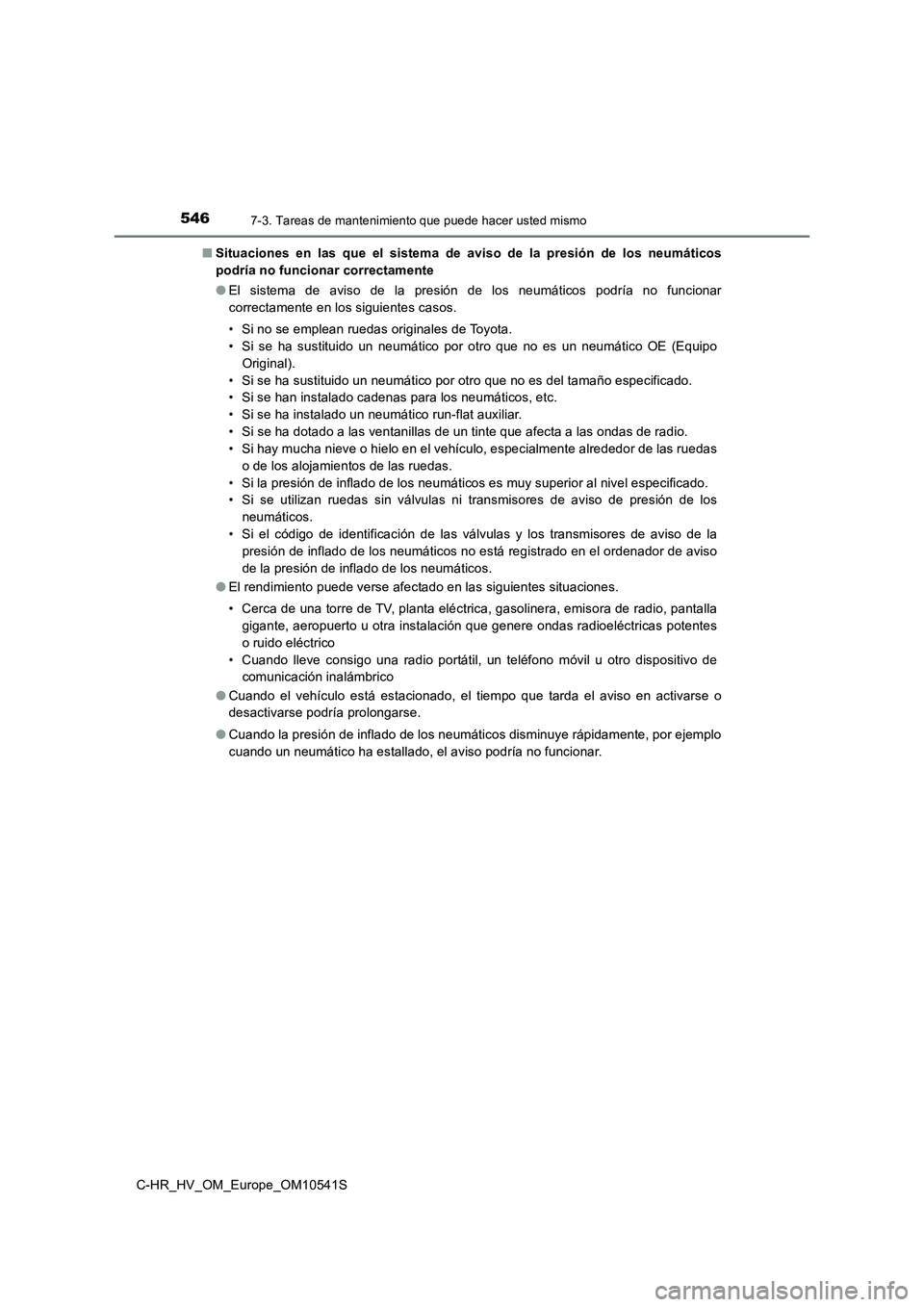

■ Situaciones en las que el sistema de aviso de la presión de los neumáticos
podría no funcionar correctamente
● El sistema de aviso de la presión de los neumáticos podría no funcionar
correctamente en los siguientes casos.
• Si no se emplean ruedas originales de Toyota.
• Si se ha sustituido un neumático por otro que no es un neumático OE (Equipo
Original).
• Si se ha sustituido un neumático por otro que no es del tamaño especificado.
• Si se han instalado cadenas para los neumáticos, etc.
• Si se ha instalado un neumático run-flat auxiliar.
• Si se ha dotado a las ventanillas de un tinte que afecta a las ondas de radio.
• Si hay mucha nieve o hielo en el vehículo, especialmente alrededor de las ruedas
o de los alojamientos de las ruedas.
• Si la presión de inflado de los neumáticos es muy superior al nivel especificado.
• Si se utilizan ruedas sin válvulas ni transmisores de aviso de presión de los
neumáticos.
• Si el código de identificación de las válvulas y los transmisores de aviso de la
presión de inflado de los neumáticos no está registrado en el ordenador de aviso
de la presión de inflado de los neumáticos.
● El rendimiento puede verse afectado en las siguientes situaciones.
• Cerca de una torre de TV, planta eléctrica, gasolinera, emisora de radio, pantalla
gigante, aeropuerto u otra instalación que genere ondas radioeléctricas potentes
o ruido eléctrico
• Cuando lleve consigo una radio portátil, un teléfono móvil u otro dispositivo de
comunicación inalámbrico
● Cuando el vehículo está estacionado, el tiempo que tarda el aviso en activarse o
desactivarse podría prolongarse.
● Cuando la presión de inflado de los neumáticos disminuye rápidamente, por ejemplo
cuando un neumático ha estallado, el aviso podría no funcionar.

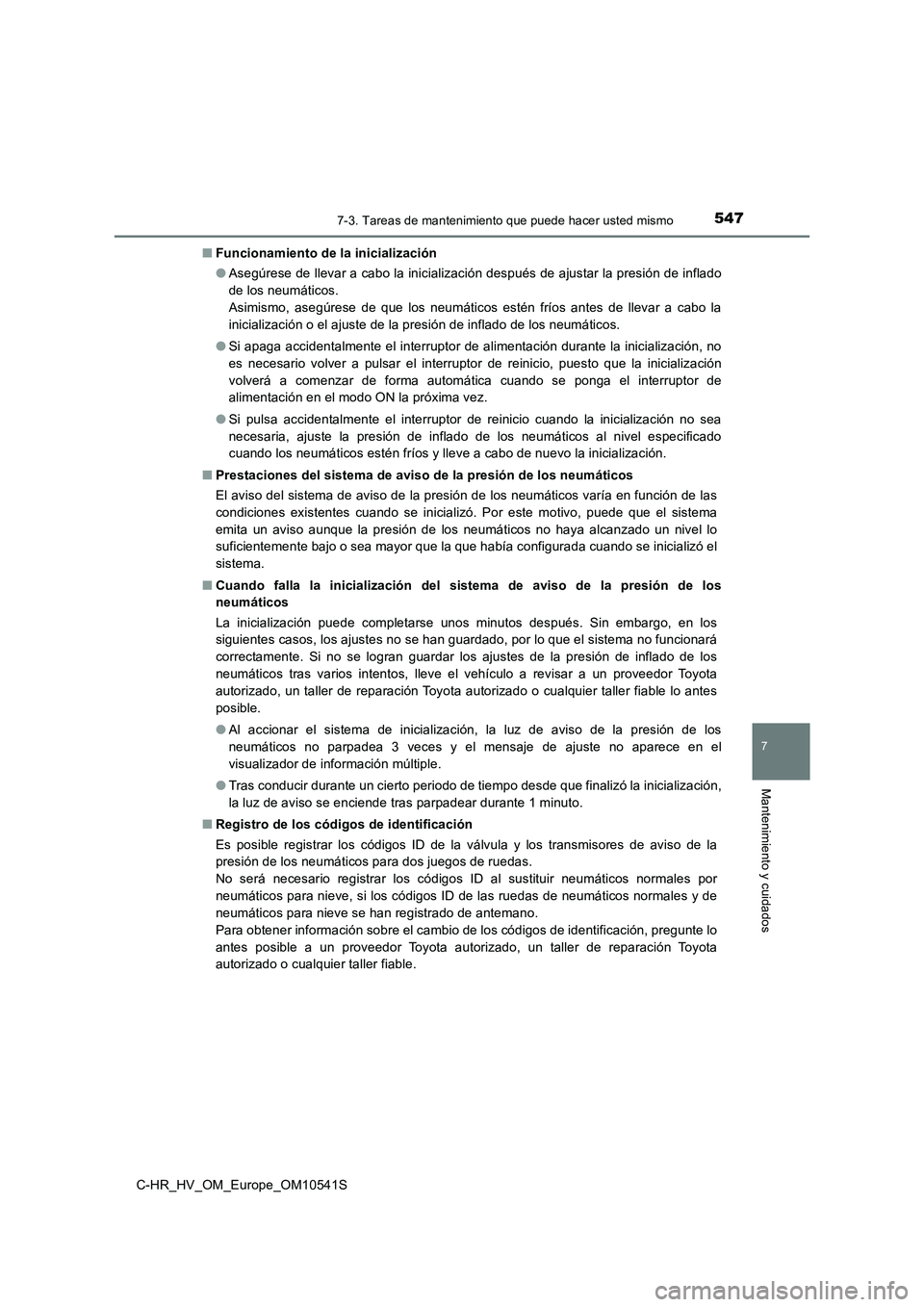

5477-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_HV_OM_Europe_OM10541S
7
Mantenimiento y cuidados
■Funcionamiento de la inicialización
● Asegúrese de llevar a cabo la inicialización después de ajustar la presión de inflado
de los neumáticos.
Asimismo, asegúrese de que los neumáticos estén fríos antes de llevar a cabo la
inicialización o el ajuste de la presión de inflado de los neumáticos.
● Si apaga accidentalmente el interruptor de alimentación durante la inicialización, no
es necesario volver a pulsar el interruptor de reinicio, puesto que la inicialización
volverá a comenzar de forma automática cuando se ponga el interruptor de
alimentación en el modo ON la próxima vez.
● Si pulsa accidentalmente el interruptor de reinicio cuando la inicialización no sea
necesaria, ajuste la presión de inflado de los neumáticos al nivel especificado
cuando los neumáticos estén fríos y lleve a cabo de nuevo la inicialización.
■ Prestaciones del sistema de aviso de la presión de los neumáticos
El aviso del sistema de aviso de la presión de los neumáticos varía en función de las
condiciones existentes cuando se inicializó. Por este motivo, puede que el sistema
emita un aviso aunque la presión de los neumáticos no haya alcanzado un nivel lo
suficientemente bajo o sea mayor que la que había configurada cuando se inicializó el
sistema.
■ Cuando falla la inicialización del sistema de aviso de la presión de los
neumáticos
La inicialización puede completarse unos minutos después. Sin embargo, en los
siguientes casos, los ajustes no se han guardado, por lo que el sistema no funcionará
correctamente. Si no se logran guardar los ajustes de la presión de inflado de los
neumáticos tras varios intentos, lleve el vehículo a revisar a un proveedor Toyota
autorizado, un taller de reparación Toyota autorizado o cualquier taller fiable lo antes
posible.
● Al accionar el sistema de inicialización, la luz de aviso de la presión de los
neumáticos no parpadea 3 veces y el mensaje de ajuste no aparece en el
visualizador de información múltiple.
● Tras conducir durante un cierto periodo de tiempo desde que finalizó la inicialización,
la luz de aviso se enciende tras parpadear durante 1 minuto.
■ Registro de los códigos de identificación
Es posible registrar los códigos ID de la válvula y los transmisores de aviso de la
presión de los neumáticos para dos juegos de ruedas.
No será necesario registrar los códigos ID al sustituir neumáticos normales por
neumáticos para nieve, si los códigos ID de las ruedas de neumáticos normales y de
neumáticos para nieve se han registrado de antemano.
Para obtener información sobre el cambio de los códigos de identificación, pregunte lo
antes posible a un proveedor Toyota autorizado, un taller de reparación Toyota
autorizado o cualquier taller fiable.

5487-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_HV_OM_Europe_OM10541S

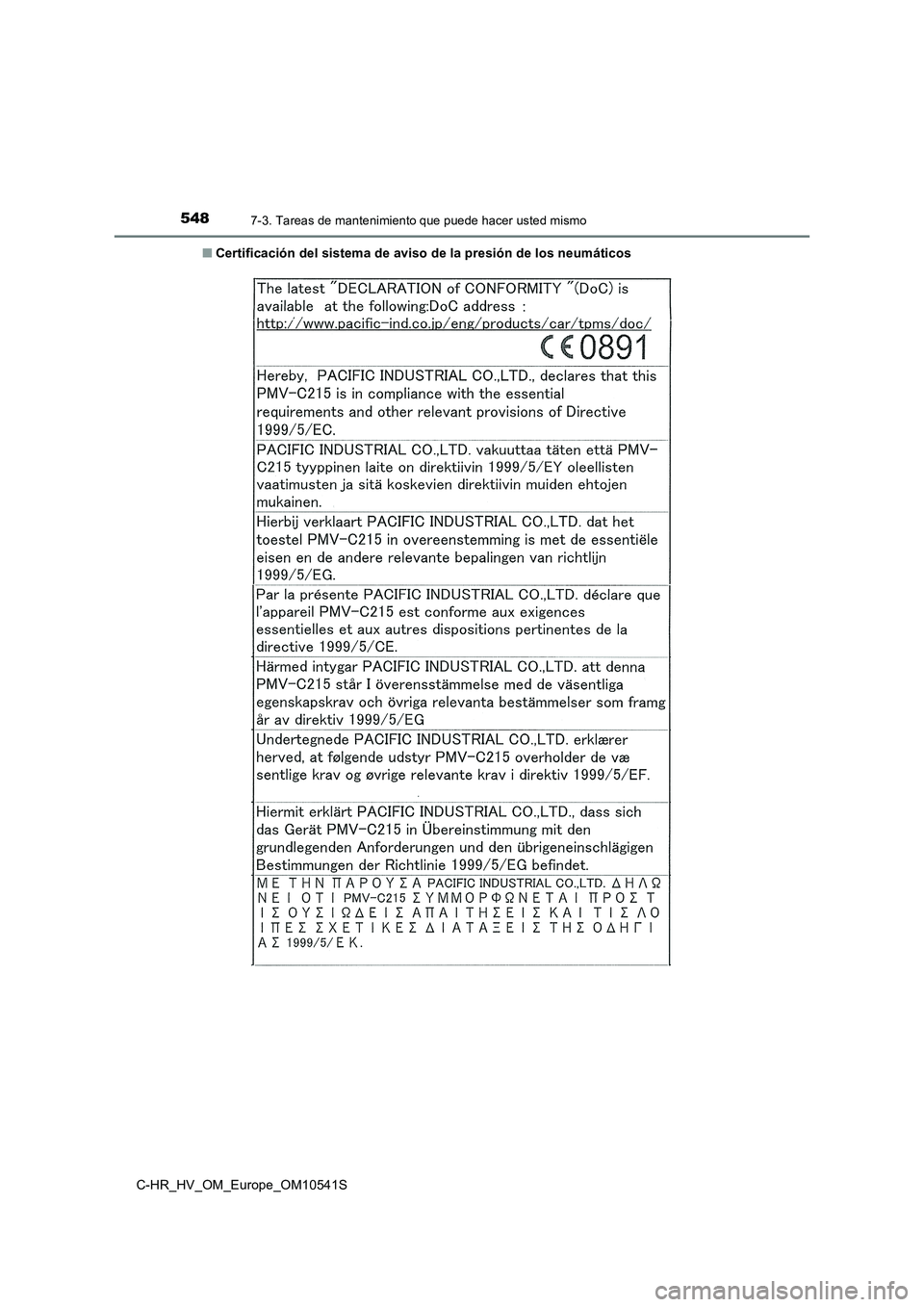

■ Certificación del sistema de aviso de la presión de los neumáticos
