5617-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_HV_OM_Europe_OM10541S
7
Mantenimiento y cuidados

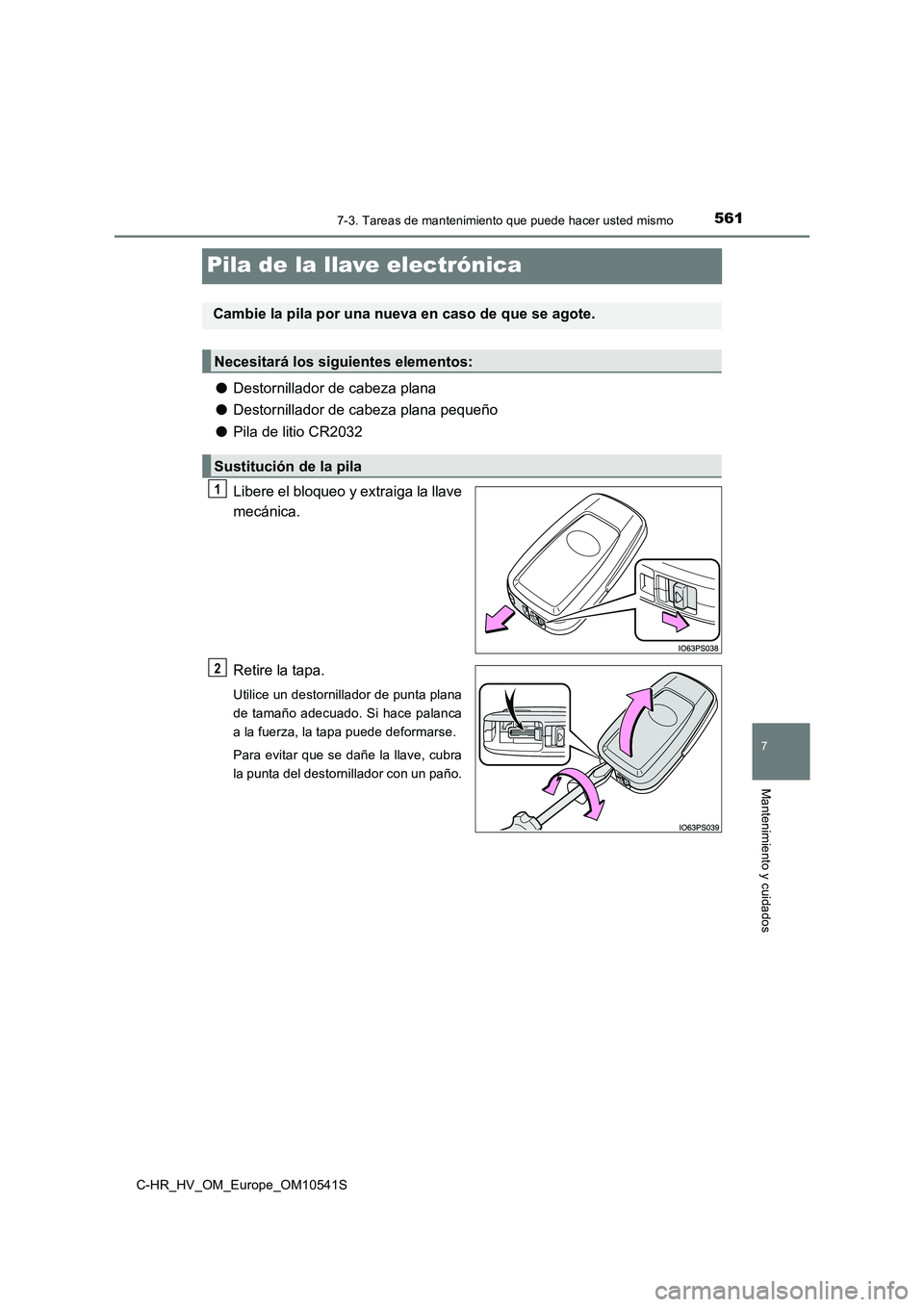

Pila de la llave electrónica
●Destornillador de cabeza plana
● Destornillador de cabeza plana pequeño
● Pila de litio CR2032
Libere el bloqueo y extraiga la llave
mecánica.
Retire la tapa.
Utilice un destornillador de punta plana
de tamaño adecuado. Si hace palanca
a la fuerza, la tapa puede deformarse.
Para evitar que se dañe la llave, cubra
la punta del destornillador con un paño.
Cambie la pila por una nueva en caso de que se agote.
Necesitará los siguientes elementos:
Sustitución de la pila
1
2
Page 562 of 712

5627-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_HV_OM_Europe_OM10541S

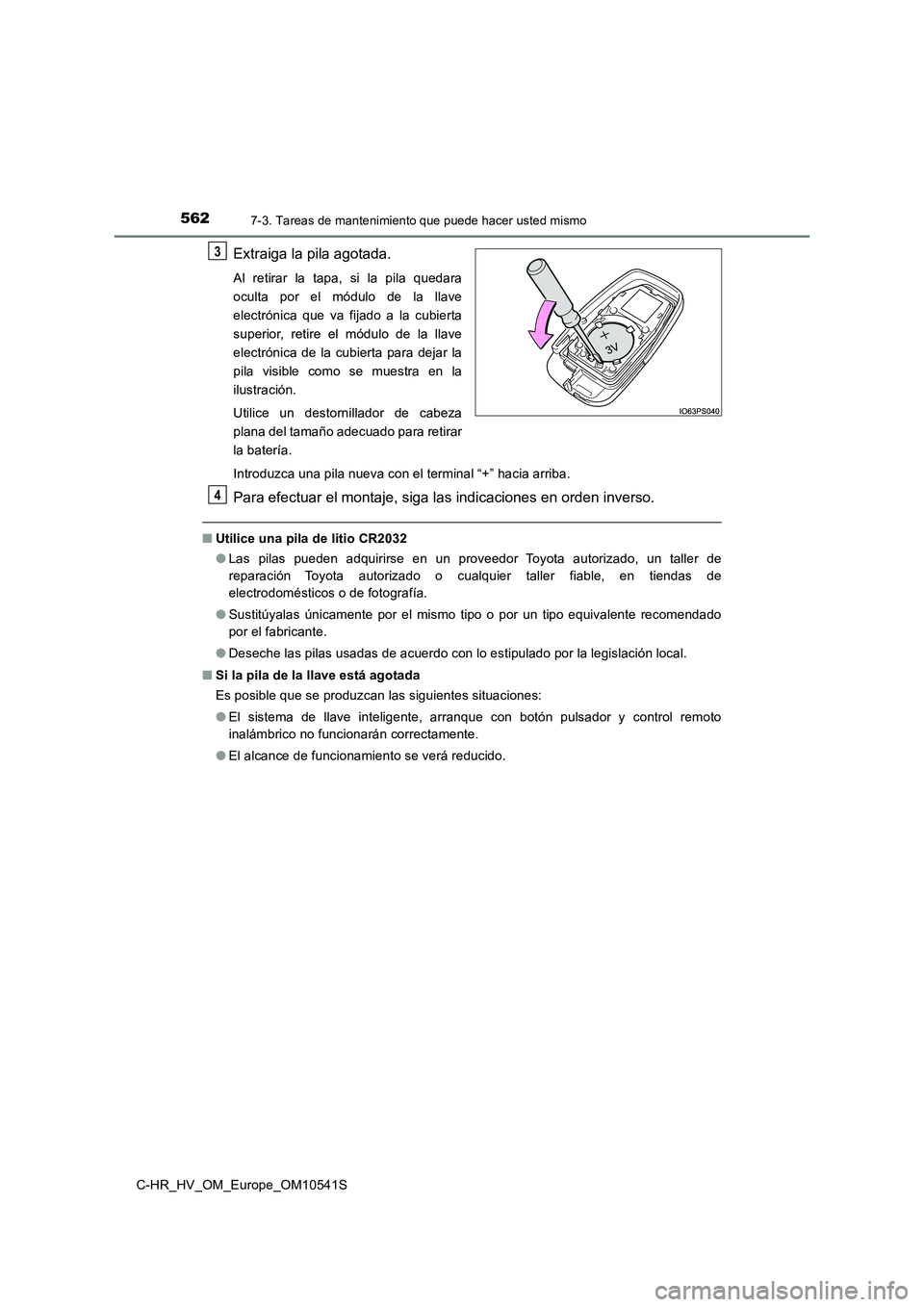

Extraiga la pila agotada.
Al retirar la tapa, si la pila quedara
oculta por el módulo de la llave
electrónica que va fijado a la cubierta
superior, retire el módulo de la llave
electrónica de la cubierta para dejar la
pila visible como se muestra en la
ilustración.
Utilice un destornillador de cabeza
plana del tamaño adecuado para retirar
la batería.
Introduzca una pila nueva con el terminal “+” hacia arriba.
Para efectuar el montaje, siga las indicaciones en orden inverso.
■ Utilice una pila de litio CR2032
● Las pilas pueden adquirirse en un proveedor Toyota autorizado, un taller de
reparación Toyota autorizado o cualquier taller fiable, en tiendas de
electrodomésticos o de fotografía.
● Sustitúyalas únicamente por el mismo tipo o por un tipo equivalente recomendado
por el fabricante.
● Deseche las pilas usadas de acuerdo con lo estipulado por la legislación local.
■ Si la pila de la llave está agotada
Es posible que se produzcan las siguientes situaciones:
● El sistema de llave inteligente, arranque con botón pulsador y control remoto
inalámbrico no funcionarán correctamente.
● El alcance de funcionamiento se verá reducido.
3
4
Page 563 of 712

5637-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_HV_OM_Europe_OM10541S
7
Mantenimiento y cuidados

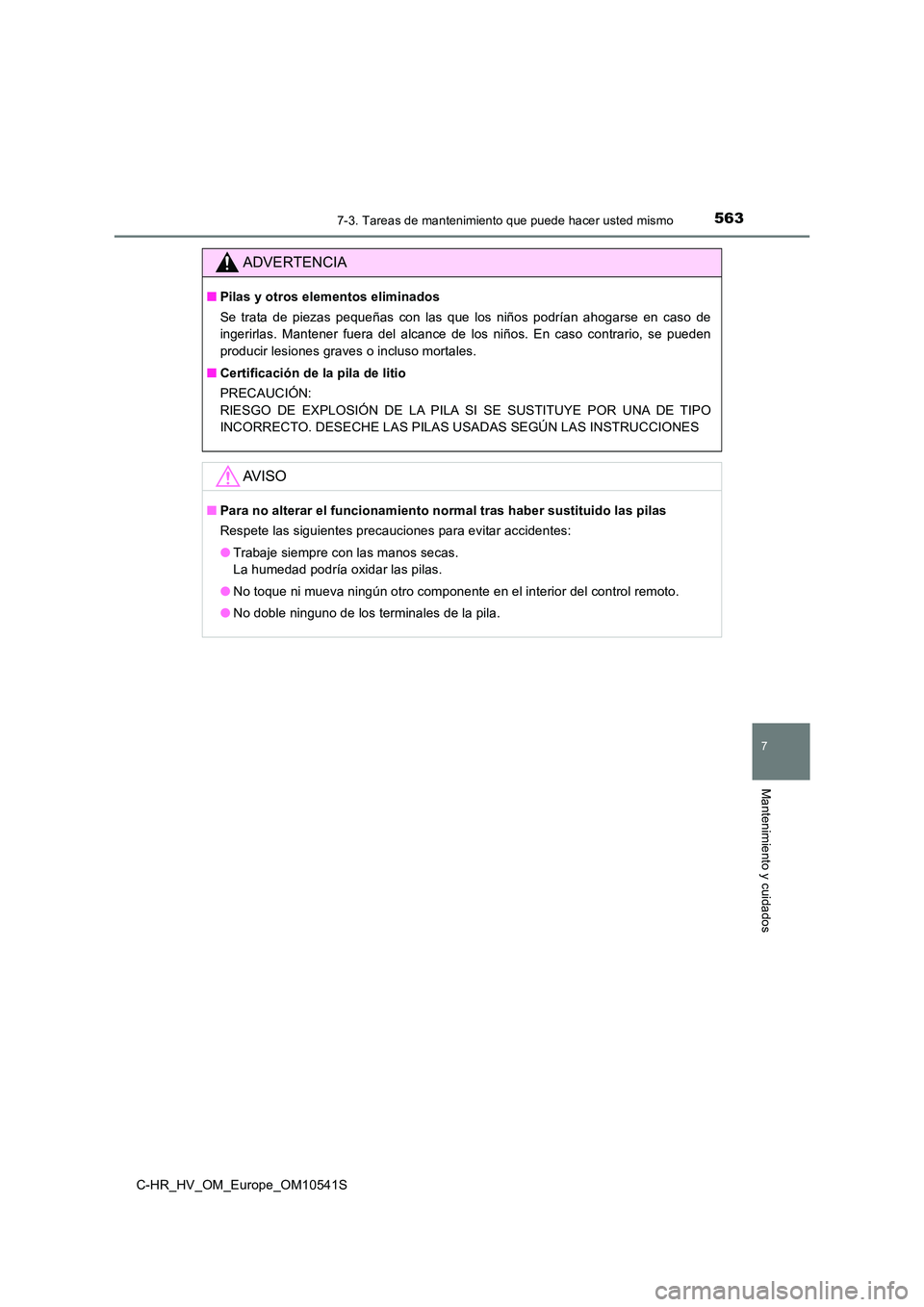

ADVERTENCIA
■Pilas y otros elementos eliminados
Se trata de piezas pequeñas con las que los niños podrían ahogarse en caso de
ingerirlas. Mantener fuera del alcance de los niños. En caso contrario, se pueden
producir lesiones graves o incluso mortales.
■ Certificación de la pila de litio
PRECAUCIÓN:
RIESGO DE EXPLOSIÓN DE LA PILA SI SE SUSTITUYE POR UNA DE TIPO
INCORRECTO. DESECHE LAS PILAS USADAS SEGÚN LAS INSTRUCCIONES
AV I S O
■ Para no alterar el funcionamiento normal tras haber sustituido las pilas
Respete las siguientes precauciones para evitar accidentes:
● Trabaje siempre con las manos secas.
La humedad podría oxidar las pilas.
● No toque ni mueva ningún otro componente en el interior del control remoto.
● No doble ninguno de los terminales de la pila.
Page 564 of 712

5647-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_HV_OM_Europe_OM10541S

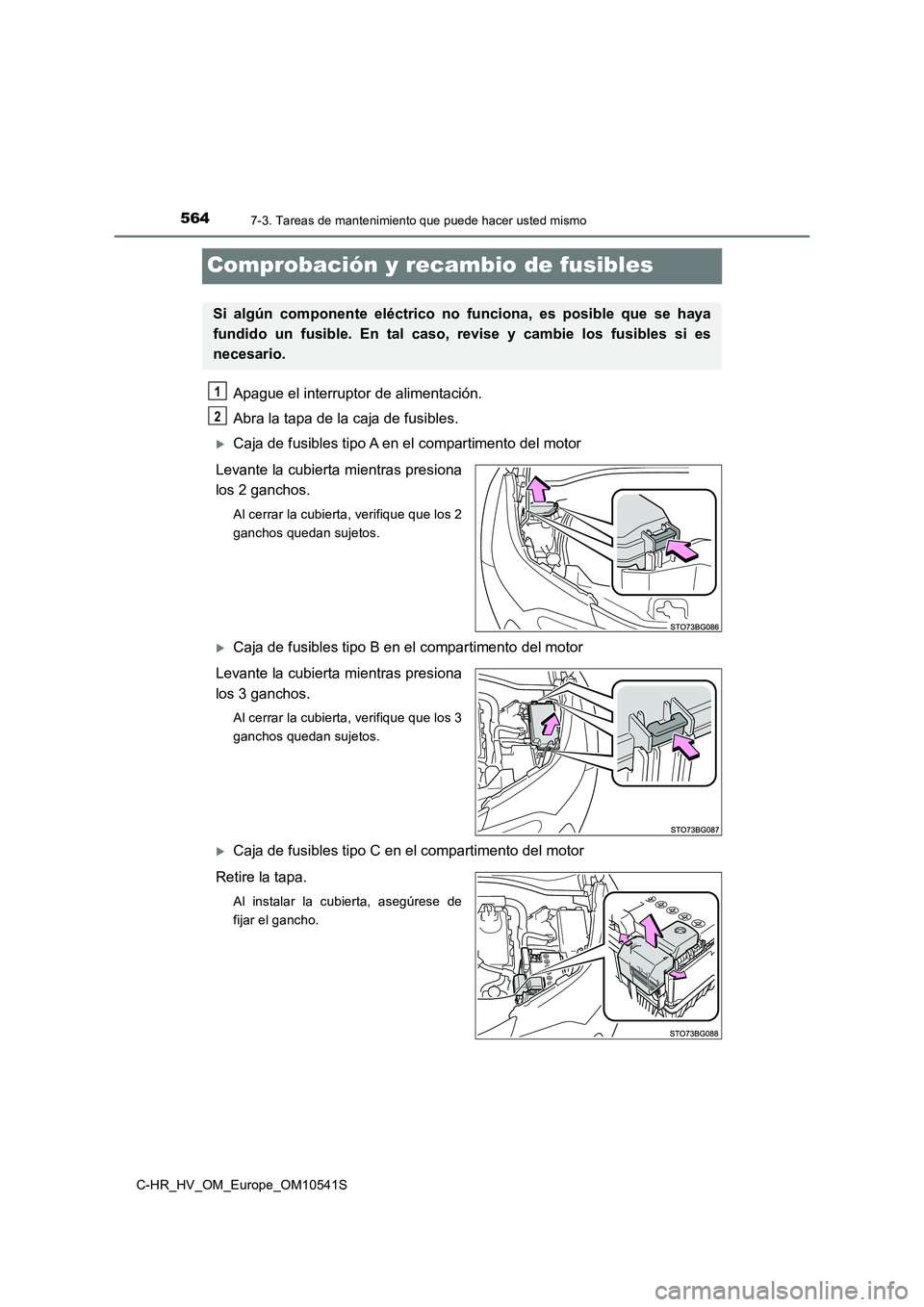

Comprobación y recambio de fusibles
Apague el interruptor de alimentación.
Abra la tapa de la caja de fusibles.
Caja de fusibles tipo A en el compartimento del motor
Levante la cubierta mientras presiona
los 2 ganchos.
Al cerrar la cubierta, verifique que los 2
ganchos quedan sujetos.
Caja de fusibles tipo B en el compartimento del motor
Levante la cubierta mientras presiona
los 3 ganchos.
Al cerrar la cubierta, verifique que los 3
ganchos quedan sujetos.
Caja de fusibles tipo C en el compartimento del motor
Retire la tapa.
Al instalar la cubierta, asegúrese de
fijar el gancho.
Si algún componente eléctrico no funciona, es posible que se haya
fundido un fusible. En tal caso, revise y cambie los fusibles si es
necesario.
1
2
Page 565 of 712

5657-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_HV_OM_Europe_OM10541S
7
Mantenimiento y cuidados

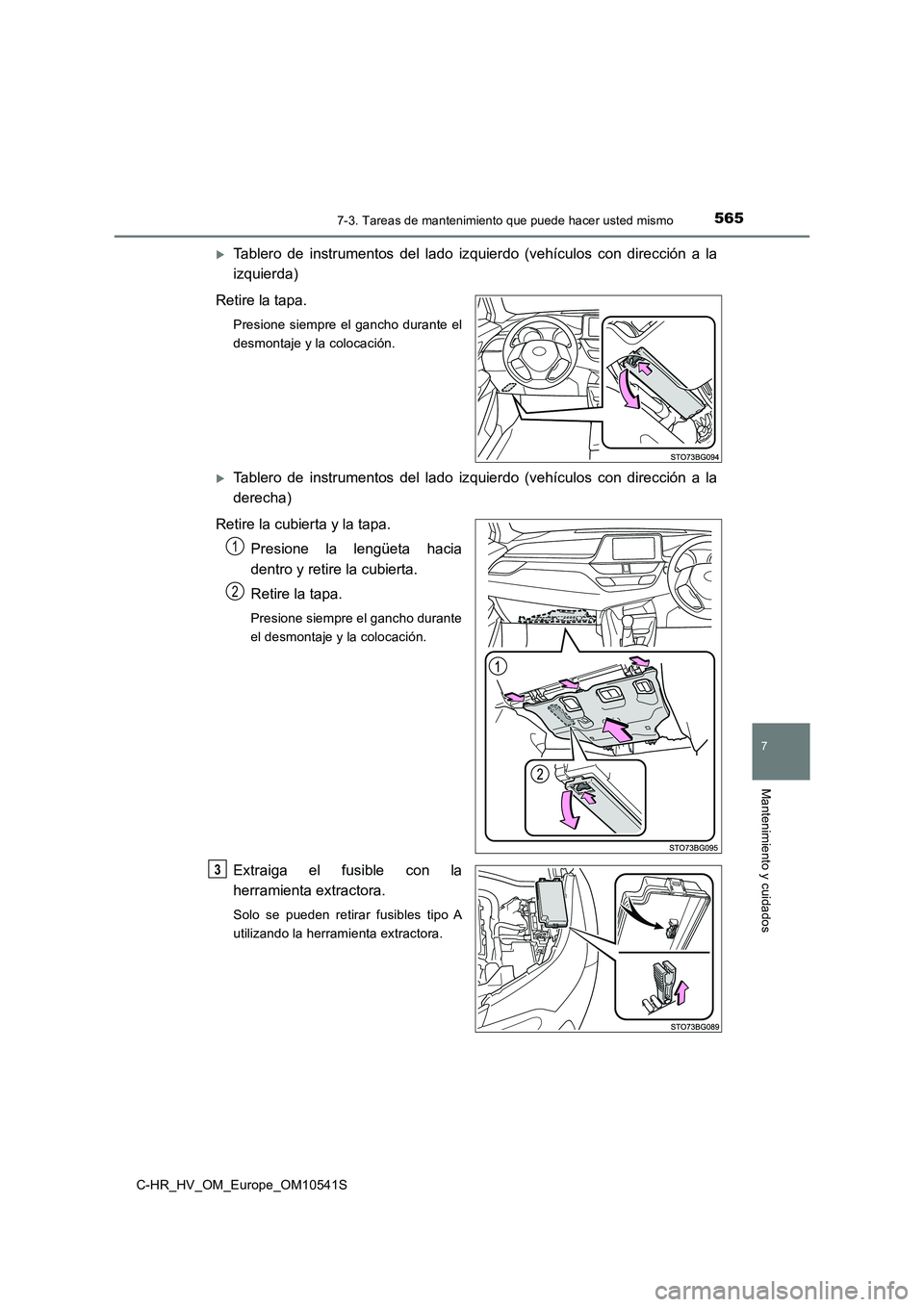

Tablero de instrumentos del lado izquierdo (vehículos con dirección a la
izquierda)
Retire la tapa.
Presione siempre el gancho durante el
desmontaje y la colocación.
Tablero de instrumentos del lado iz quierdo (vehículos con dirección a la
derecha)
Retire la cubierta y la tapa.
Presione la lengüeta hacia
dentro y retire la cubierta.
Retire la tapa.
Presione siempre el gancho durante
el desmontaje y la colocación.
Extraiga el fusible con la
herramienta extractora.
Solo se pueden retirar fusibles tipo A
utilizando la herramienta extractora.
1
2
3
Page 566 of 712

5667-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_HV_OM_Europe_OM10541S

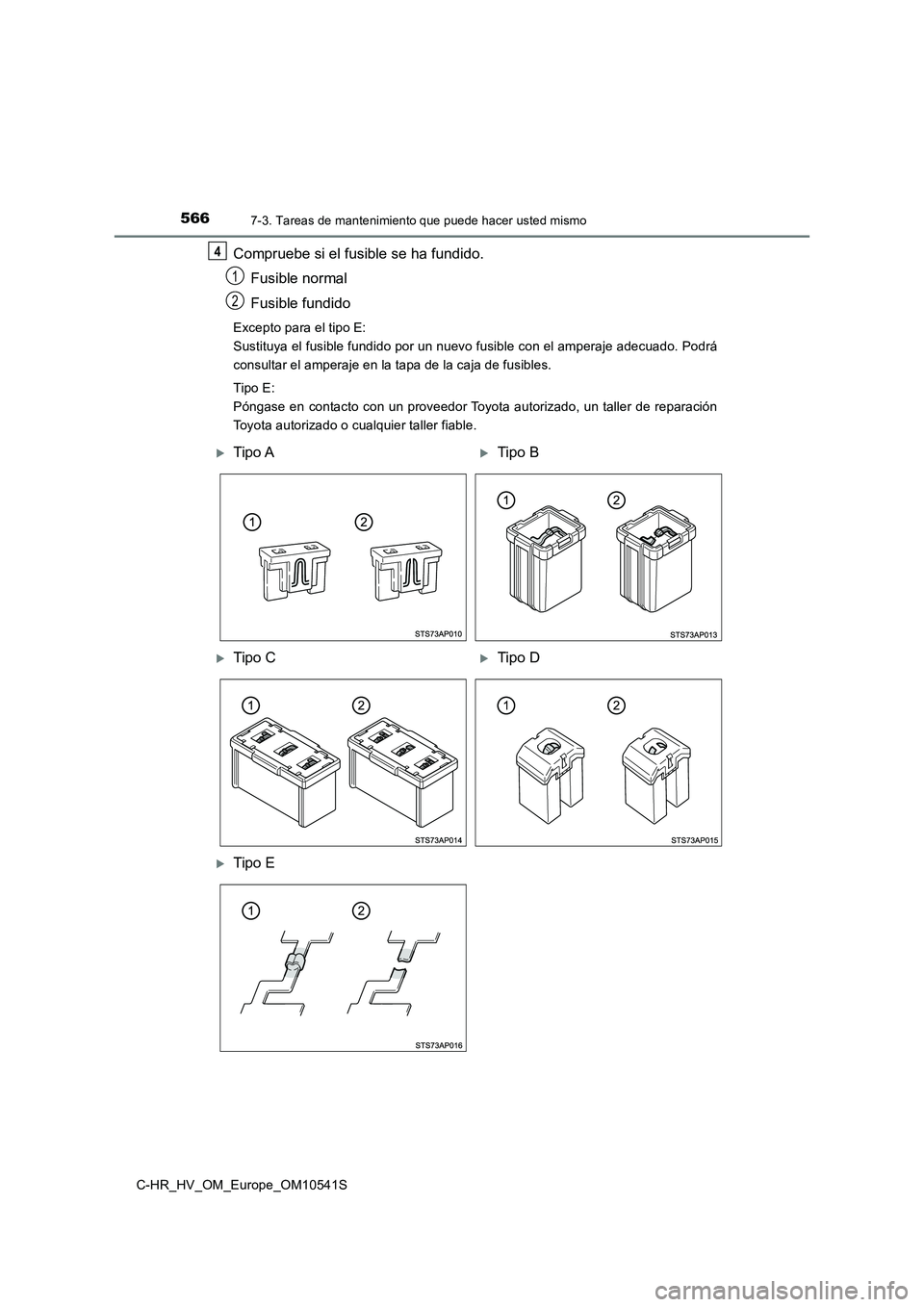

Compruebe si el fusible se ha fundido.
Fusible normal
Fusible fundido
Excepto para el tipo E:
Sustituya el fusible fundido por un nuevo fusible con el amperaje adecuado. Podrá
consultar el amperaje en la tapa de la caja de fusibles.
Tipo E:
Póngase en contacto con un proveedor Toyota autorizado, un taller de reparación
Toyota autorizado o cualquier taller fiable.
4
1
2
Tipo ATipo B
Tipo CTipo D
Tipo E
Page 567 of 712

5677-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_HV_OM_Europe_OM10541S
7
Mantenimiento y cuidados

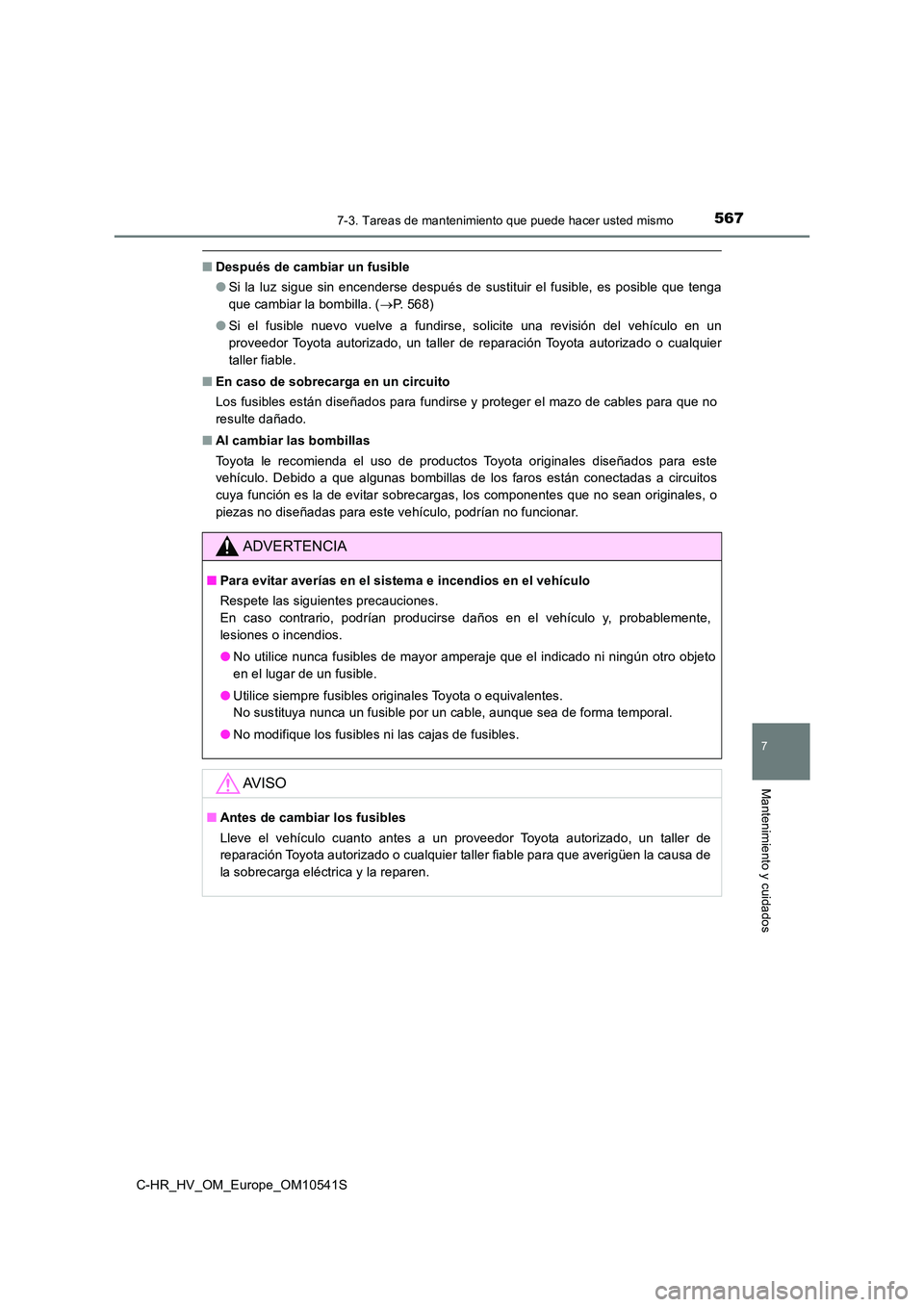

■Después de cambiar un fusible
● Si la luz sigue sin encenderse después de sustituir el fusible, es posible que tenga
que cambiar la bombilla. ( P. 568)
● Si el fusible nuevo vuelve a fundirse, solicite una revisión del vehículo en un
proveedor Toyota autorizado, un taller de reparación Toyota autorizado o cualquier
taller fiable.
■ En caso de sobrecarga en un circuito
Los fusibles están diseñados para fundirse y proteger el mazo de cables para que no
resulte dañado.
■ Al cambiar las bombillas
Toyota le recomienda el uso de productos Toyota originales diseñados para este
vehículo. Debido a que algunas bombillas de los faros están conectadas a circuitos
cuya función es la de evitar sobrecargas, los componentes que no sean originales, o
piezas no diseñadas para este vehículo, podrían no funcionar.
ADVERTENCIA
■ Para evitar averías en el sistema e incendios en el vehículo
Respete las siguientes precauciones.
En caso contrario, podrían producirse daños en el vehículo y, probablemente,
lesiones o incendios.
● No utilice nunca fusibles de mayor amperaje que el indicado ni ningún otro objeto
en el lugar de un fusible.
● Utilice siempre fusibles originales Toyota o equivalentes.
No sustituya nunca un fusible por un cable, aunque sea de forma temporal.
● No modifique los fusibles ni las cajas de fusibles.
AV I S O
■Antes de cambiar los fusibles
Lleve el vehículo cuanto antes a un proveedor Toyota autorizado, un taller de
reparación Toyota autorizado o cualquier taller fiable para que averigüen la causa de
la sobrecarga eléctrica y la reparen.
Page 568 of 712

5687-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_HV_OM_Europe_OM10541S

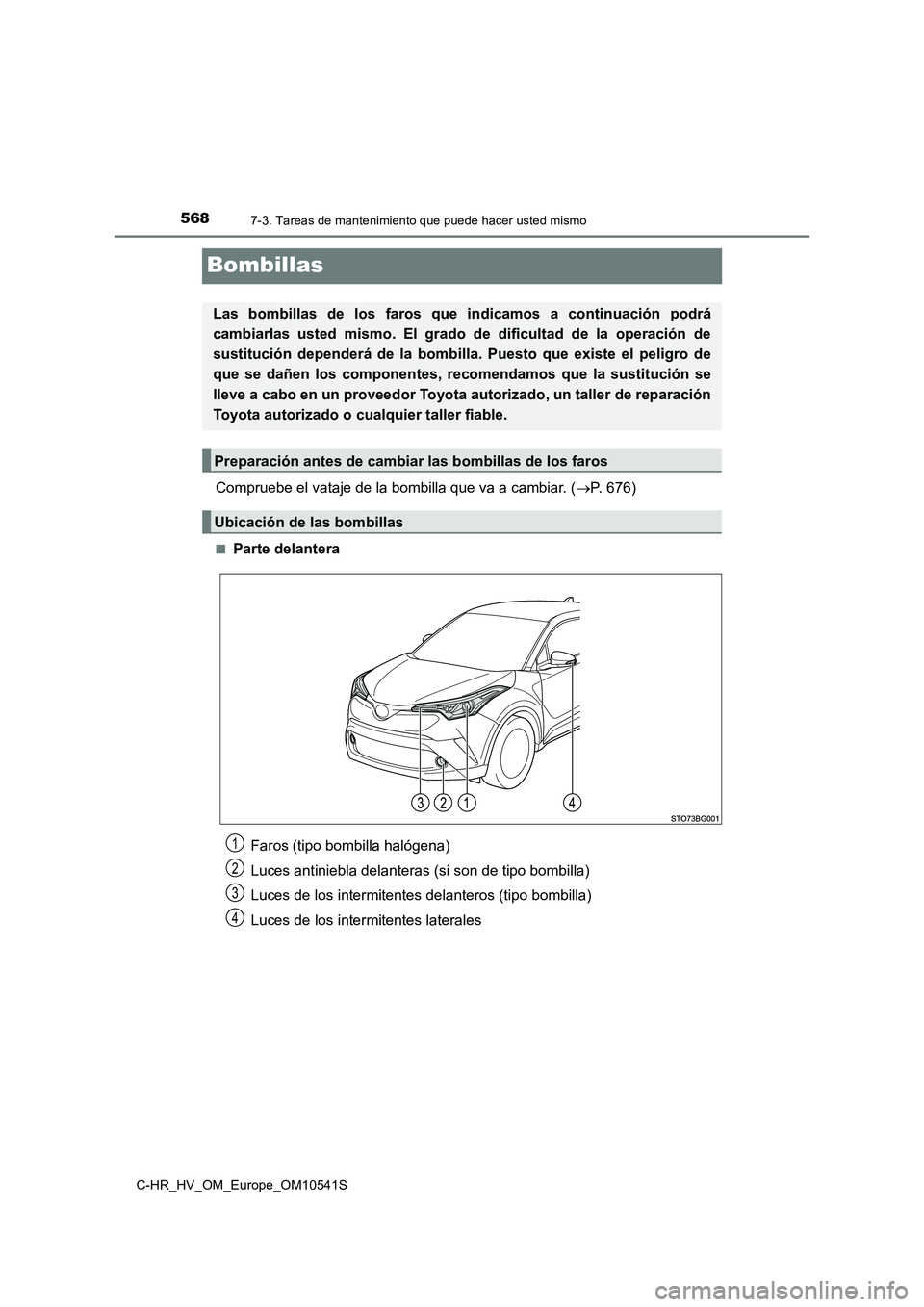

Bombillas
Compruebe el vataje de la bombilla que va a cambiar. (P. 676)
■Parte delantera
Las bombillas de los faros que indicamos a continuación podrá
cambiarlas usted mismo. El grado de dificultad de la operación de
sustitución dependerá de la bombilla. Puesto que existe el peligro de
que se dañen los componentes, recomendamos que la sustitución se
lleve a cabo en un proveedor Toyota au torizado, un taller de reparación
Toyota autorizado o cualquier taller fiable.
Preparación antes de cambiar las bombillas de los faros
Ubicación de las bombillas
Faros (tipo bombilla halógena)
Luces antiniebla delanteras (si son de tipo bombilla)
Luces de los intermitentes delanteros (tipo bombilla)
Luces de los intermitentes laterales
1
2
3
4
Page 569 of 712

5697-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_HV_OM_Europe_OM10541S
7
Mantenimiento y cuidados

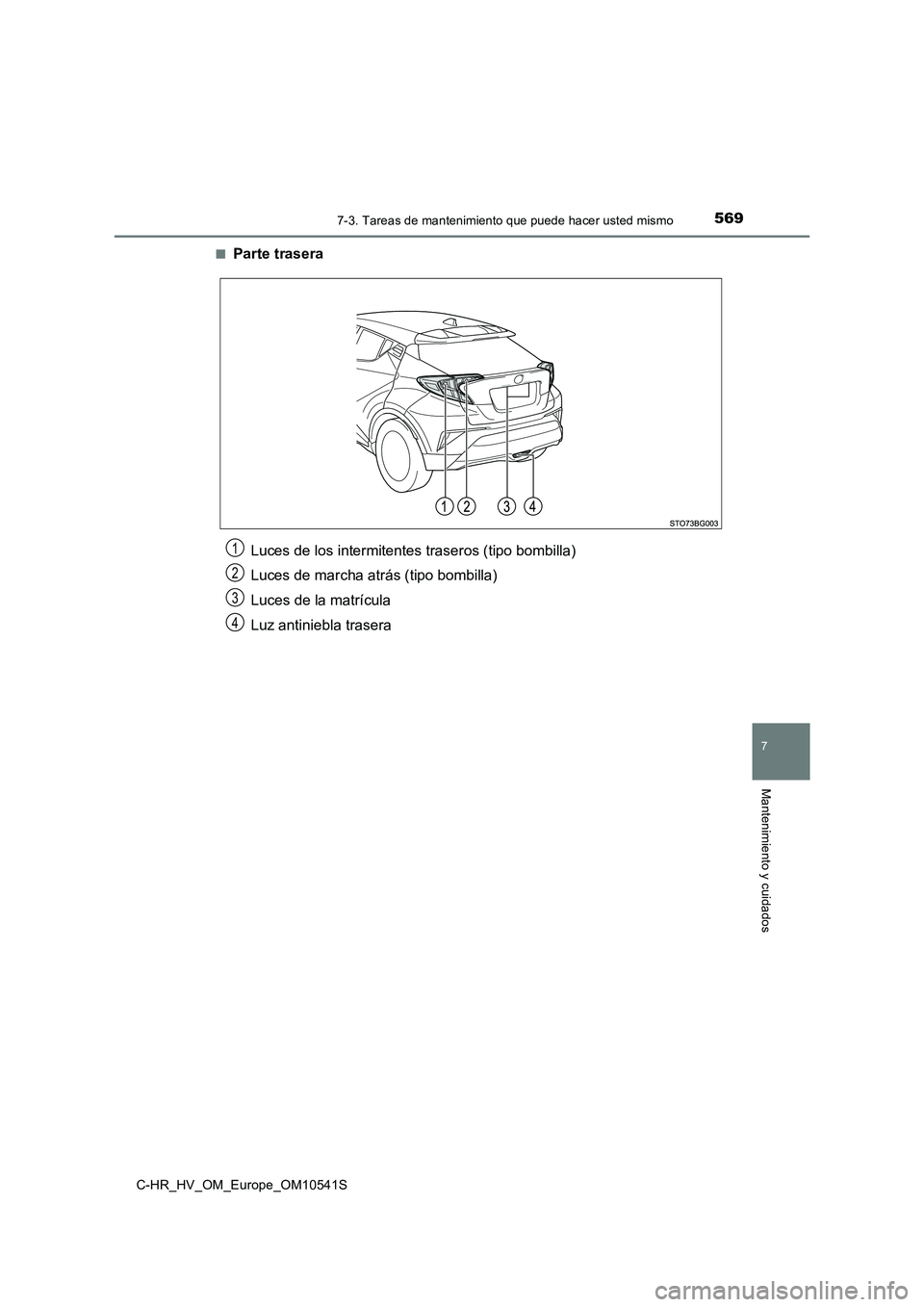

■Parte trasera
Luces de los intermitentes traseros (tipo bombilla)
Luces de marcha atrás (tipo bombilla)
Luces de la matrícula
Luz antiniebla trasera
1
2
3
4
Page 570 of 712

5707-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_HV_OM_Europe_OM10541S

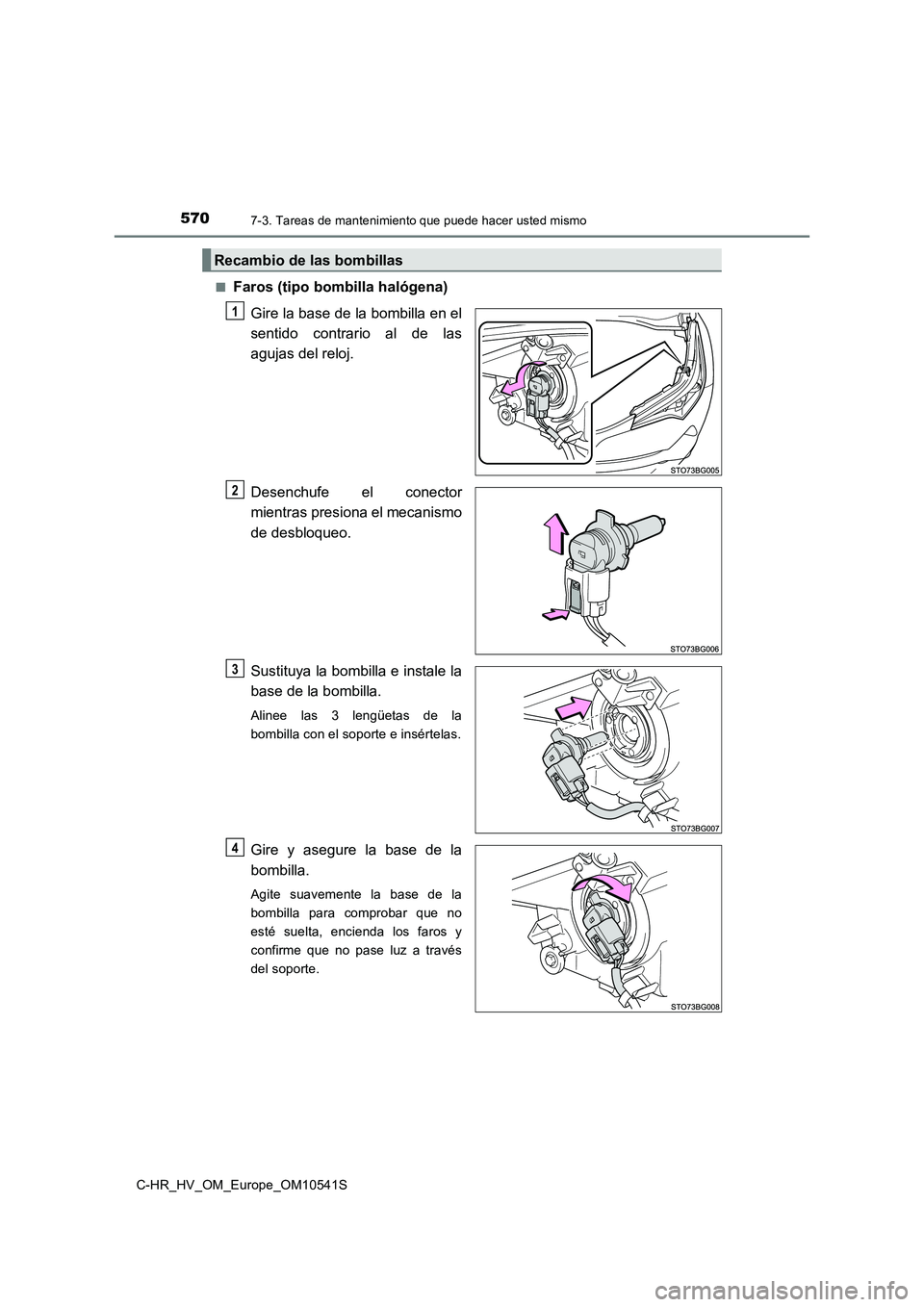

■Faros (tipo bombilla halógena)
Gire la base de la bombilla en el
sentido contrario al de las
agujas del reloj.
Desenchufe el conector
mientras presiona el mecanismo
de desbloqueo.
Sustituya la bombilla e instale la
base de la bombilla.
Alinee las 3 lengüetas de la
bombilla con el soporte e insértelas.
Gire y asegure la base de la
bombilla.
Agite suavemente la base de la
bombilla para comprobar que no
esté suelta, encienda los faros y
confirme que no pase luz a través
del soporte.
Recambio de las bombillas
1
2
3
4
