5717-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_HV_OM_Europe_OM10541S
7
Mantenimiento y cuidados

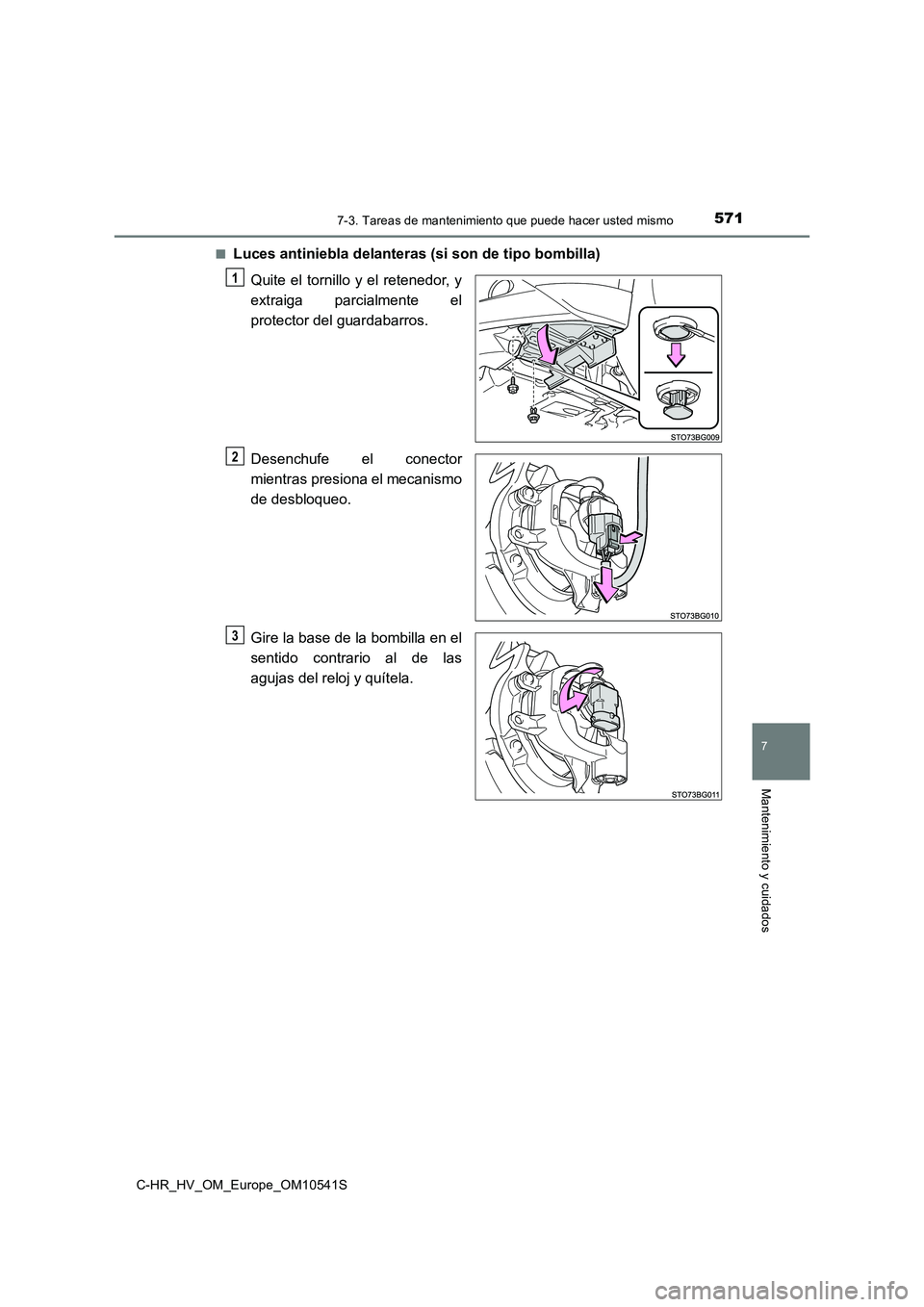

■Luces antiniebla delanteras (si son de tipo bombilla)
Quite el tornillo y el retenedor, y
extraiga parcialmente el
protector del guardabarros.
Desenchufe el conector
mientras presiona el mecanismo
de desbloqueo.
Gire la base de la bombilla en el
sentido contrario al de las
agujas del reloj y quítela.
1
2
3
Page 572 of 712
5727-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_HV_OM_Europe_OM10541S

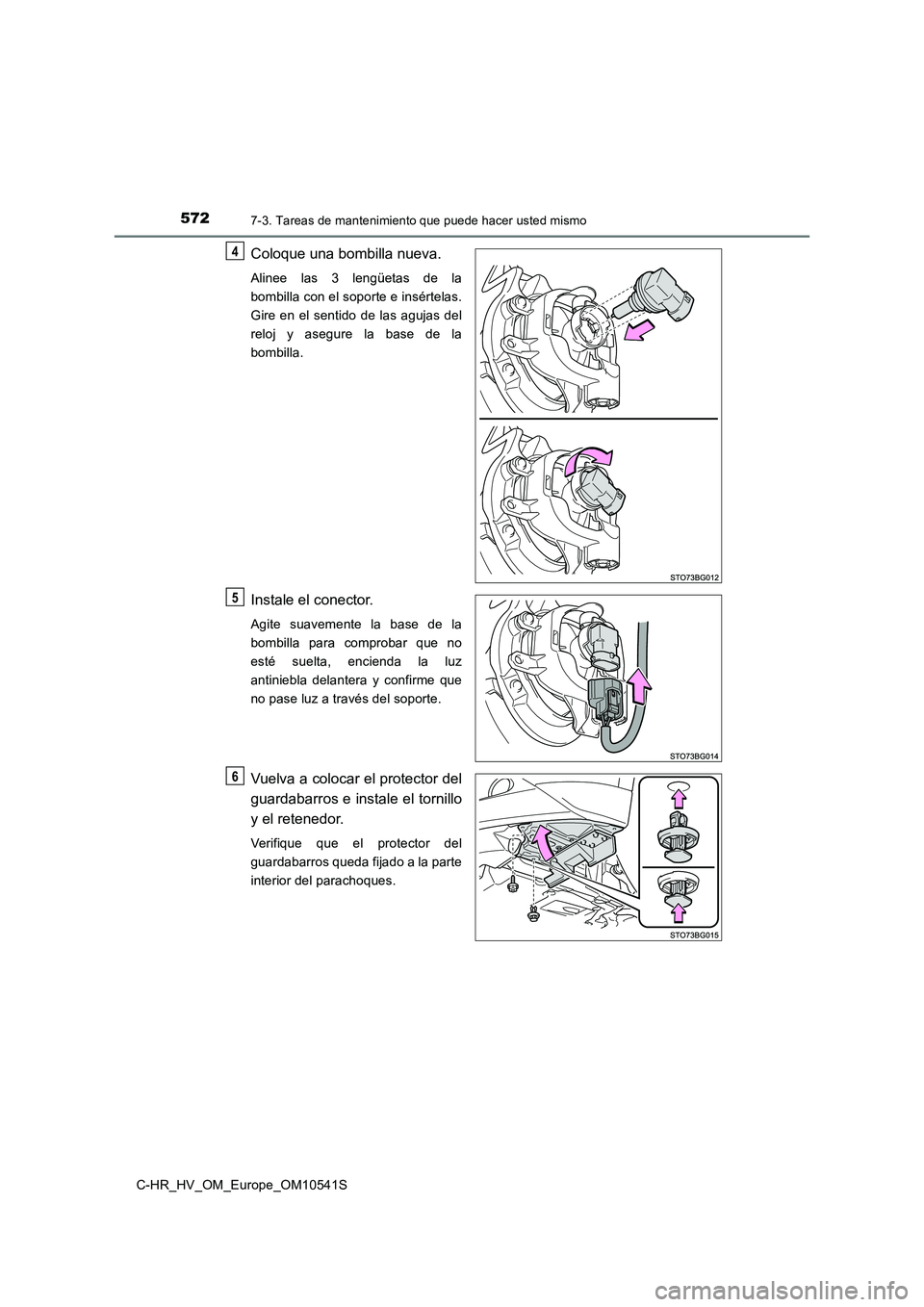

Coloque una bombilla nueva.
Alinee las 3 lengüetas de la
bombilla con el soporte e insértelas.
Gire en el sentido de las agujas del
reloj y asegure la base de la
bombilla.
Instale el conector.
Agite suavemente la base de la
bombilla para comprobar que no
esté suelta, encienda la luz
antiniebla delantera y confirme que
no pase luz a través del soporte.
Vuelva a colocar el protector del
guardabarros e instale el tornillo
y el retenedor.
Verifique que el protector del
guardabarros queda fijado a la parte
interior del parachoques.
4
5
6
Page 573 of 712
5737-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_HV_OM_Europe_OM10541S
7
Mantenimiento y cuidados

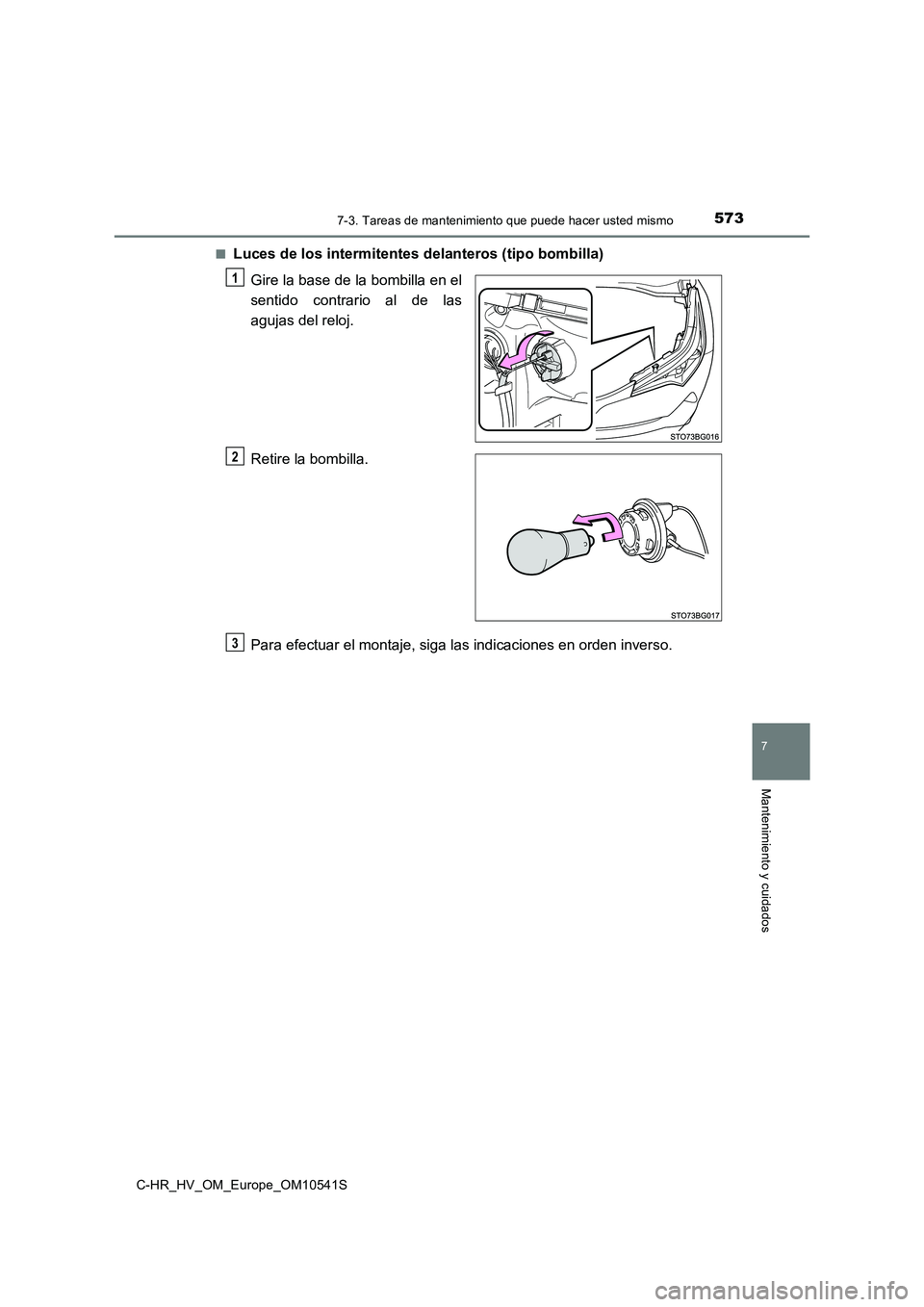

■Luces de los intermitentes delanteros (tipo bombilla)
Gire la base de la bombilla en el
sentido contrario al de las
agujas del reloj.
Retire la bombilla.
Para efectuar el montaje, siga las indicaciones en orden inverso.
1
2
3
Page 574 of 712
5747-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_HV_OM_Europe_OM10541S

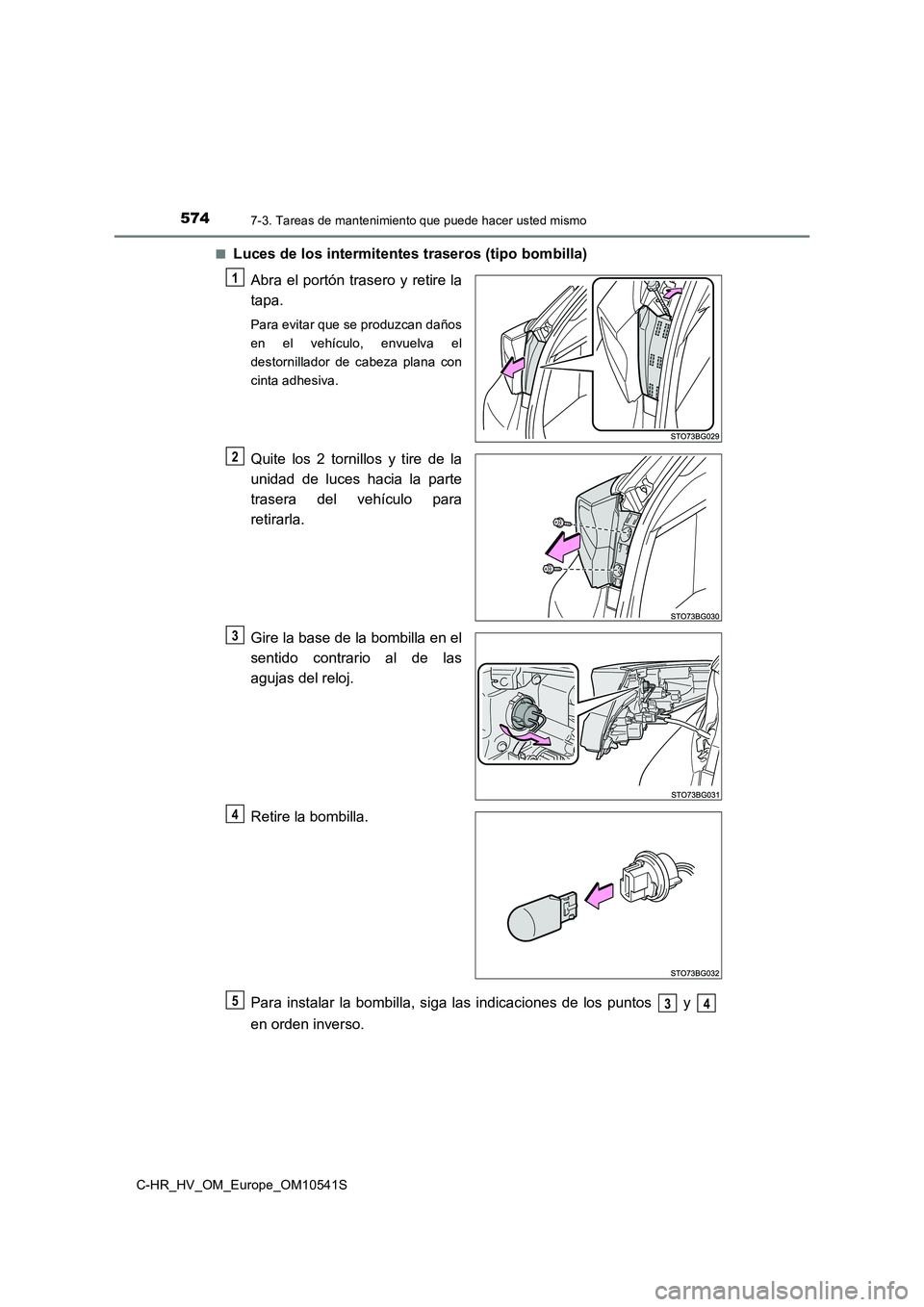

■Luces de los intermitentes traseros (tipo bombilla)
Abra el portón trasero y retire la
tapa.
Para evitar que se produzcan daños
en el vehículo, envuelva el
destornillador de cabeza plana con
cinta adhesiva.
Quite los 2 tornillos y tire de la
unidad de luces hacia la parte
trasera del vehículo para
retirarla.
Gire la base de la bombilla en el
sentido contrario al de las
agujas del reloj.
Retire la bombilla.
Para instalar la bombilla, siga las indicaciones de los puntos y
en orden inverso.
1
2
3
4
534
Page 575 of 712
5757-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_HV_OM_Europe_OM10541S
7
Mantenimiento y cuidados

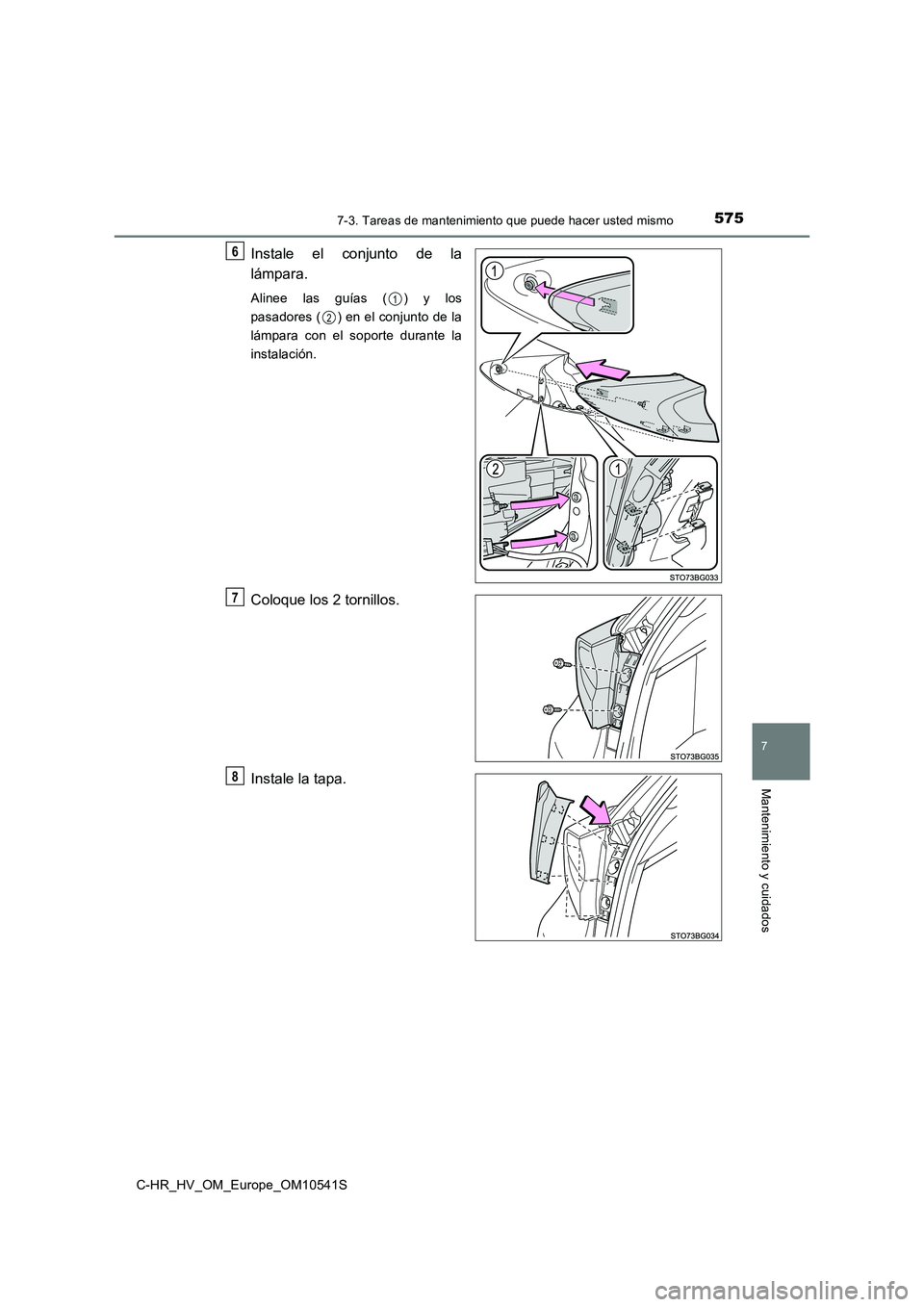

Instale el conjunto de la
lámpara.
Alinee las guías ( ) y los
pasadores ( ) en el conjunto de la
lámpara con el soporte durante la
instalación.
Coloque los 2 tornillos.
Instale la tapa.
6
1
2
7
8
Page 576 of 712
5767-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_HV_OM_Europe_OM10541S

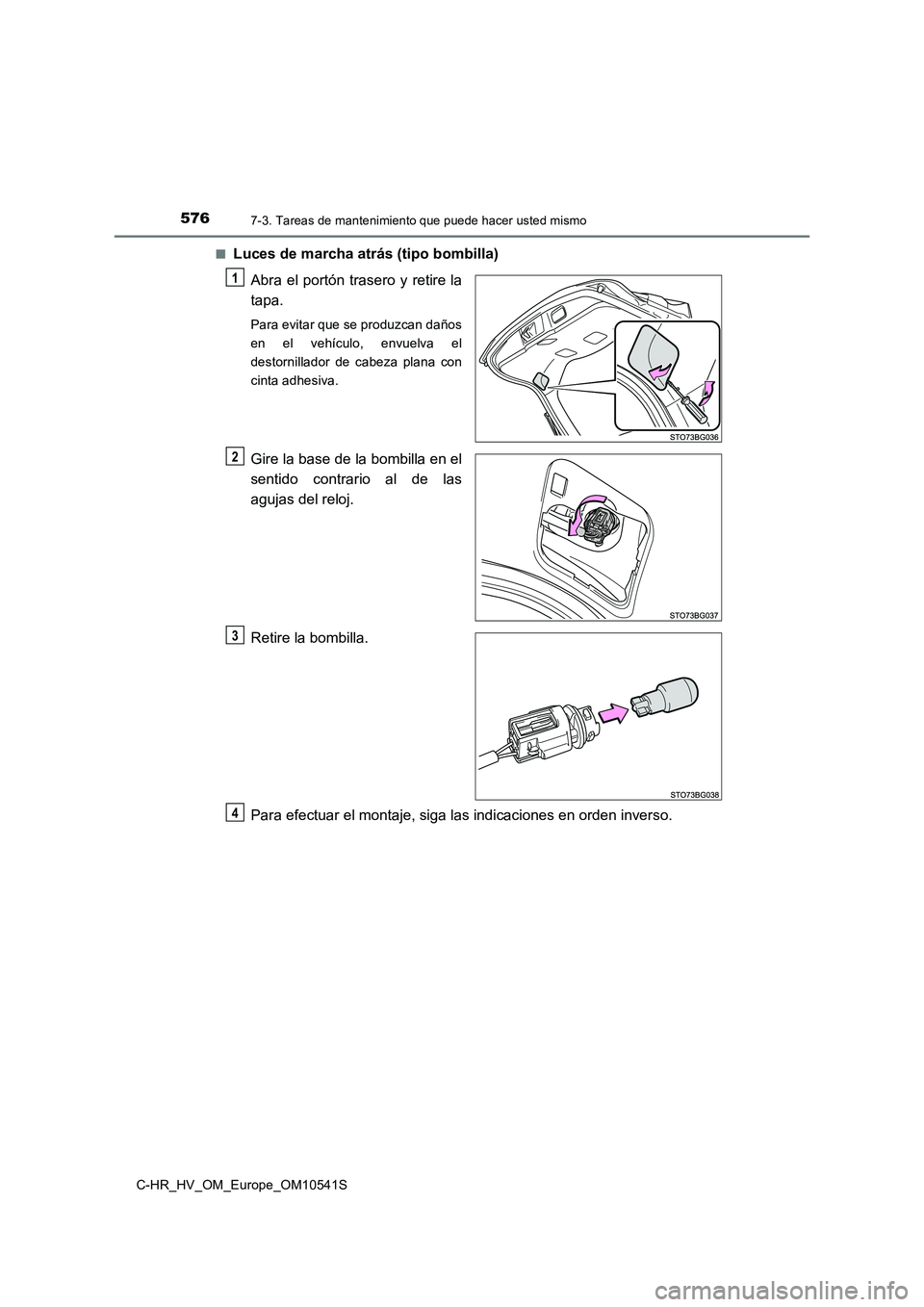

■Luces de marcha atrás (tipo bombilla)
Abra el portón trasero y retire la
tapa.
Para evitar que se produzcan daños
en el vehículo, envuelva el
destornillador de cabeza plana con
cinta adhesiva.
Gire la base de la bombilla en el
sentido contrario al de las
agujas del reloj.
Retire la bombilla.
Para efectuar el montaje, siga las indicaciones en orden inverso.
1
2
3
4
Page 577 of 712
5777-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_HV_OM_Europe_OM10541S
7
Mantenimiento y cuidados
■Luces de la matrícula
Abra el portón trasero y retire la
tapa.
Para evitar que se produzcan daños
en el vehículo, envuelva el
destornillador de cabeza plana con
cinta adhesiva.
Gire la base de la bombilla en el
sentido contrario al de las
agujas del reloj.
Retire la bombilla.
Para efectuar el montaje, siga las indicaciones en orden inverso.
1
2
3
4
Page 578 of 712
5787-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_HV_OM_Europe_OM10541S

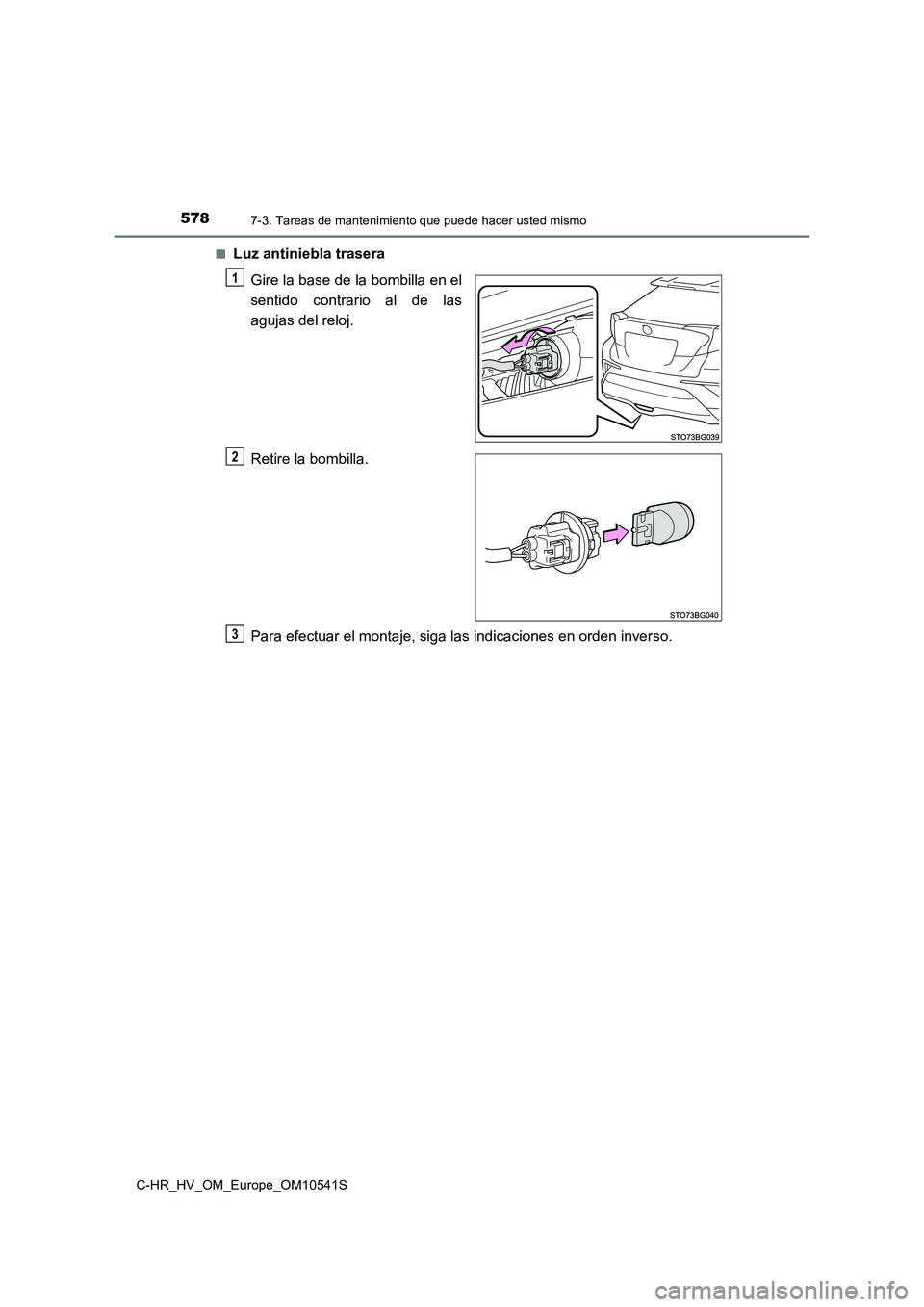

■Luz antiniebla trasera
Gire la base de la bombilla en el
sentido contrario al de las
agujas del reloj.
Retire la bombilla.
Para efectuar el montaje, siga las indicaciones en orden inverso.
1
2
3
Page 579 of 712
5797-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_HV_OM_Europe_OM10541S
7
Mantenimiento y cuidados

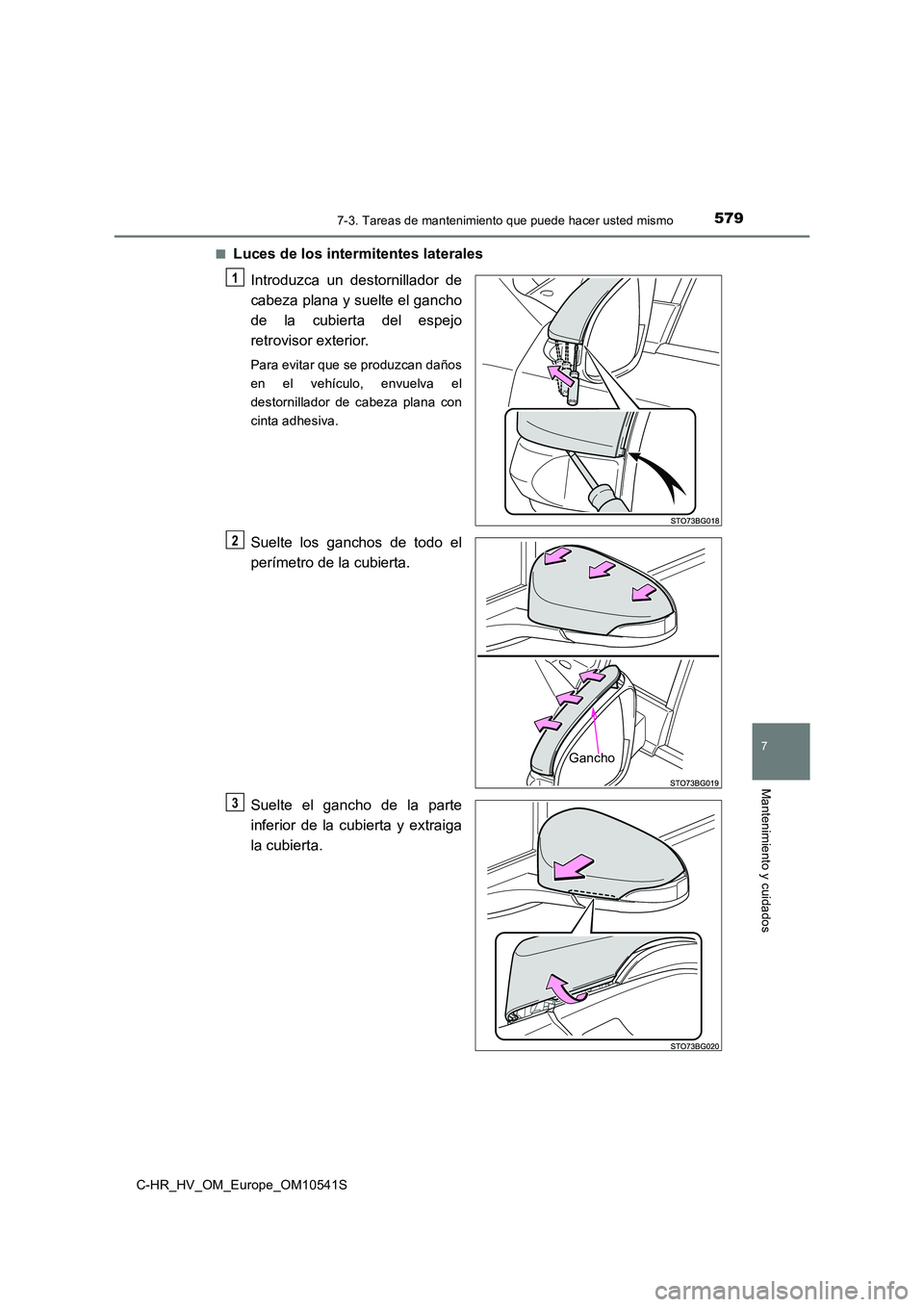

■Luces de los intermitentes laterales
Introduzca un destornillador de
cabeza plana y suelte el gancho
de la cubierta del espejo
retrovisor exterior.
Para evitar que se produzcan daños
en el vehículo, envuelva el
destornillador de cabeza plana con
cinta adhesiva.
Suelte los ganchos de todo el
perímetro de la cubierta.
Suelte el gancho de la parte
inferior de la cubierta y extraiga
la cubierta.
1
Gancho
2
3
Page 580 of 712
5807-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_HV_OM_Europe_OM10541S
Introduzca un destornillador de
cabeza plana y extraiga la lente
hacia el exterior.
Retire el casquillo del
alojamiento de la luz indicadora
de dirección lateral.
Retire la bombilla.
Sustituya la bombilla e instale el
casquillo en el alojamiento de la
luz indicadora de dirección
lateral.
Alinee las ranuras del casquillo con
el alojamiento de la luz indicadora
de dirección lateral.
4
5
6
7
