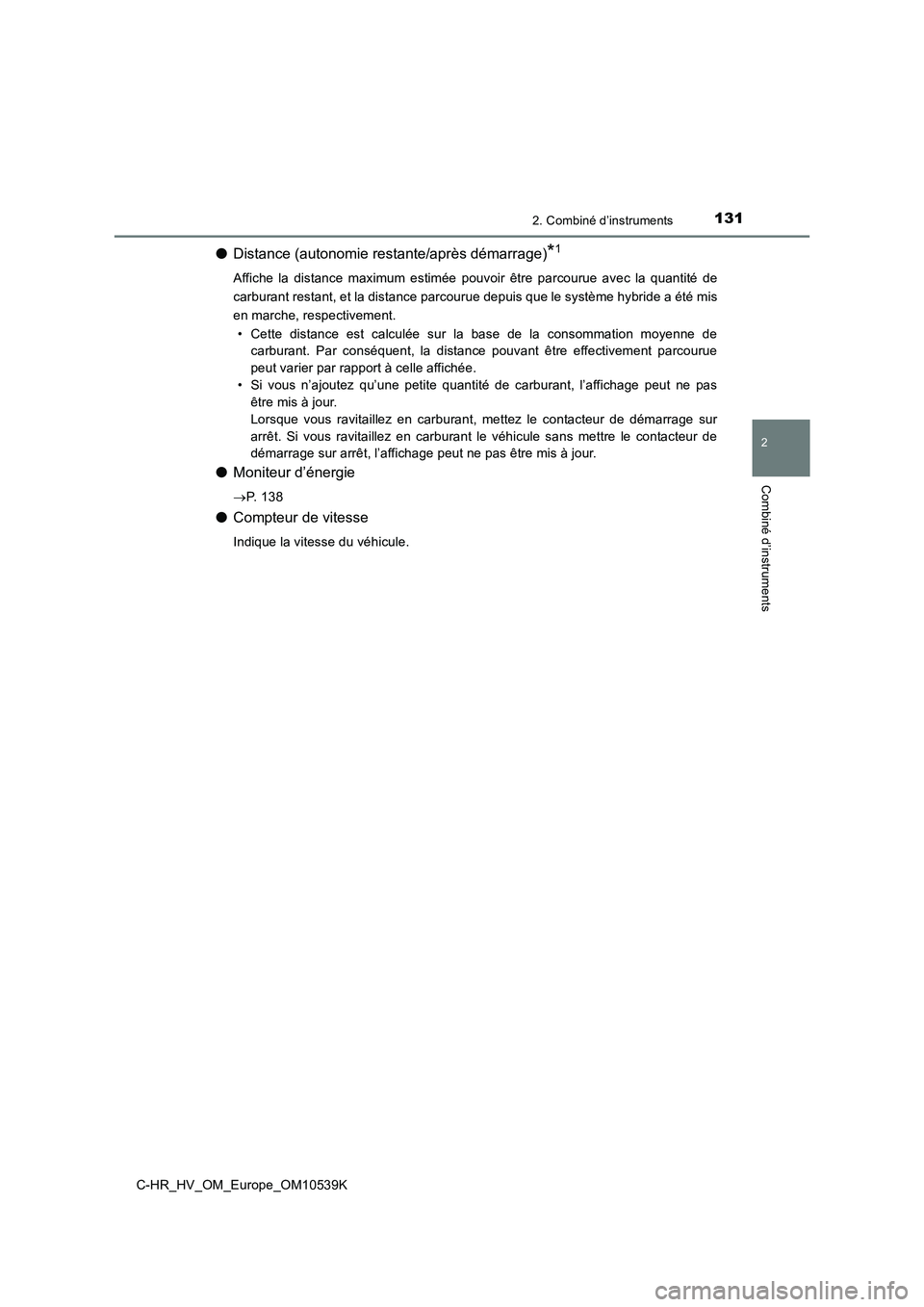

1312. Combiné d’instruments
2
Combiné d’instruments
C-HR_HV_OM_Europe_OM10539K
●Distance (autonomie restante/après démarrage)*1
Affiche la distance maximum estimée pouvoir être parcourue avec la quantité de
carburant restant, et la distance parcourue depuis que le système hybride a été mis
en marche, respectivement.
• Cette distance est calculée sur la base de la consommation moyenne de
carburant. Par conséquent, la distance pouvant être effectivement parcourue
peut varier par rapport à celle affichée.
• Si vous n’ajoutez qu’une petite quantité de carburant, l’affichage peut ne pas
être mis à jour.
Lorsque vous ravitaillez en carburant, mettez le contacteur de démarrage sur
arrêt. Si vous ravitaillez en carburant le véhicule sans mettre le contacteur de
démarrage sur arrêt, l’affichage peut ne pas être mis à jour.
● Moniteur d’énergie
P. 1 3 8
●Compteur de vitesse
Indique la vitesse du véhicule.

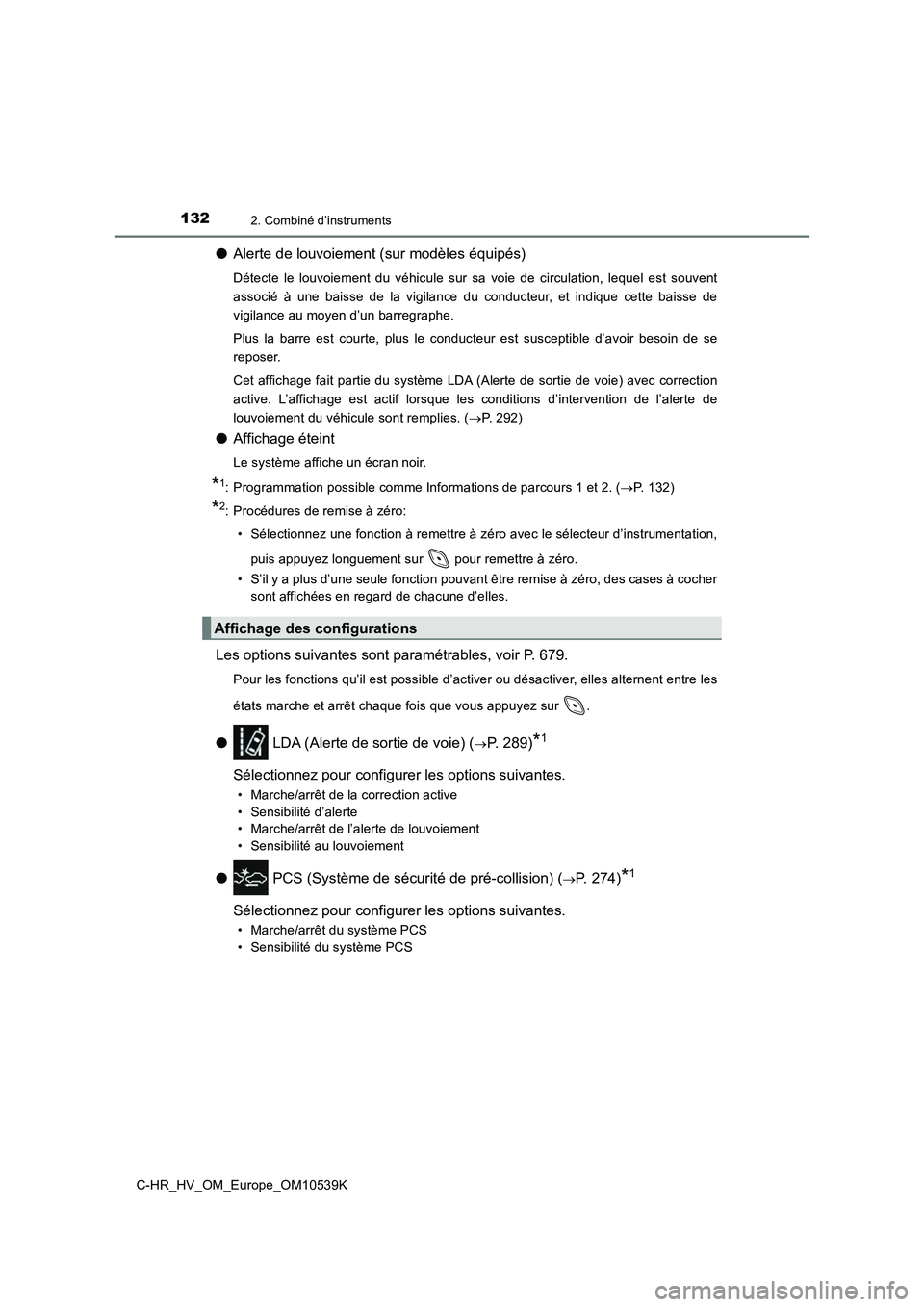

1322. Combiné d’instruments
C-HR_HV_OM_Europe_OM10539K
●Alerte de louvoiement (sur modèles équipés)
Détecte le louvoiement du véhicule sur sa voie de circulation, lequel est souvent
associé à une baisse de la vigilance du conducteur, et indique cette baisse de
vigilance au moyen d’un barregraphe.
Plus la barre est courte, plus le conducteur est susceptible d’avoir besoin de se
reposer.
Cet affichage fait partie du système LDA (Alerte de sortie de voie) avec correction
active. L’affichage est actif lorsque les conditions d’intervention de l’alerte de
louvoiement du véhicule sont remplies. ( P. 292)
●Affichage éteint
Le système affiche un écran noir.
*1: Programmation possible comme Informations de parcours 1 et 2. (P. 132)
*2: Procédures de remise à zéro:
• Sélectionnez une fonction à remettre à zéro avec le sélecteur d’instrumentation,
puis appuyez longuement sur pour remettre à zéro.
• S’il y a plus d’une seule fonction pouvant être remise à zéro, des cases à cocher
sont affichées en regard de chacune d’elles.
Les options suivantes sont paramétrables, voir P. 679.
Pour les fonctions qu’il est possible d’activer ou désactiver, elles alternent entre les
états marche et arrêt chaque fois que vous appuyez sur .
● LDA (Alerte de sortie de voie) (P. 289)*1
Sélectionnez pour configurer les options suivantes.
• Marche/arrêt de la correction active
• Sensibilité d’alerte
• Marche/arrêt de l’alerte de louvoiement
• Sensibilité au louvoiement
● PCS (Système de sécurité de pré-collision) (P. 274)*1
Sélectionnez pour configurer les options suivantes.
• Marche/arrêt du système PCS
• Sensibilité du système PCS
Affichage des configurations

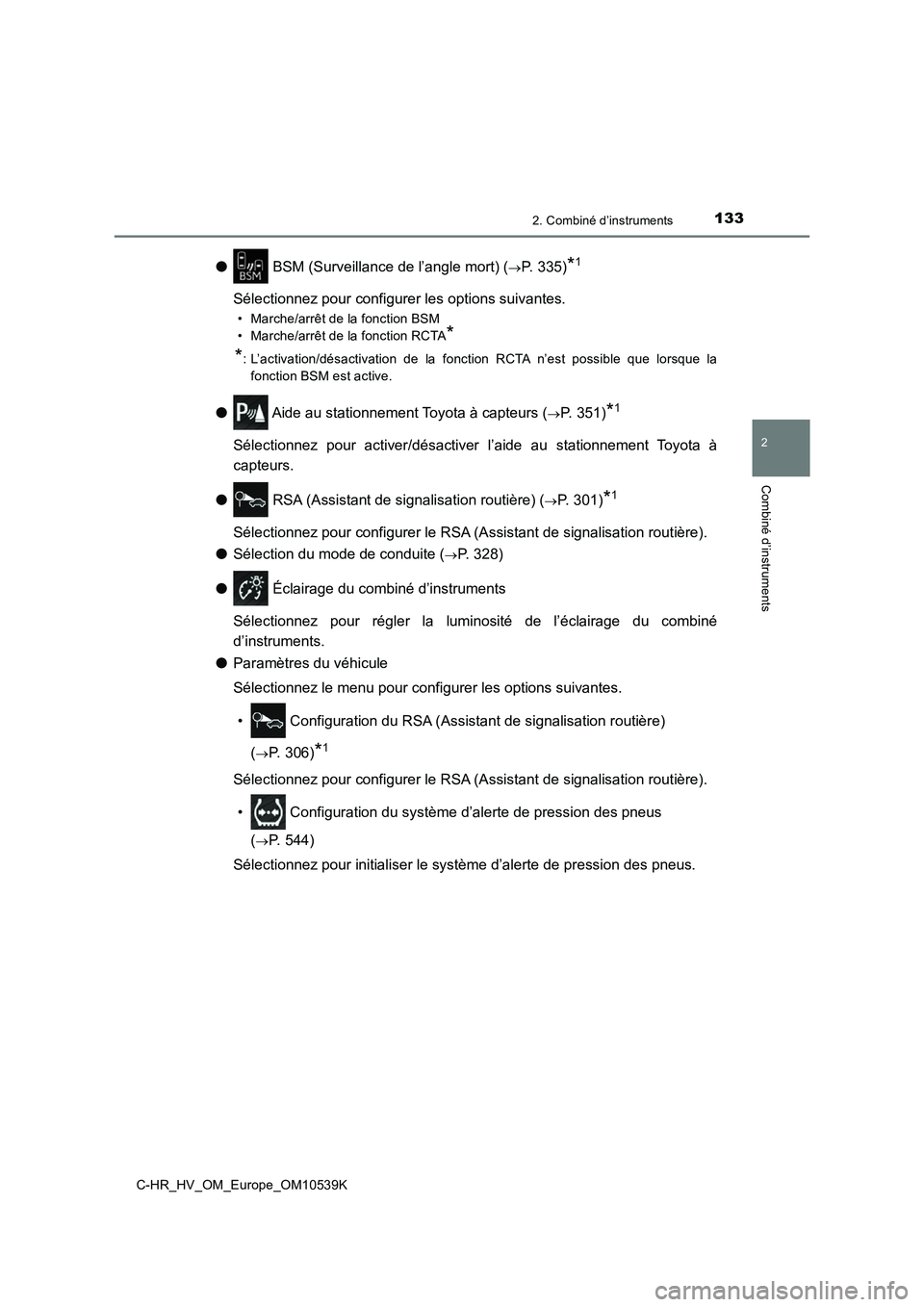

1332. Combiné d’instruments
2
Combiné d’instruments
C-HR_HV_OM_Europe_OM10539K
● BSM (Surveillance de l’angle mort) (P. 335)*1
Sélectionnez pour configurer les options suivantes.
• Marche/arrêt de la fonction BSM
• Marche/arrêt de la fonction RCTA*
*: L’activation/désactivation de la fonction RCTA n’est possible que lorsque la
fonction BSM est active.
● Aide au stationnement Toyota à capteurs (P. 351)*1
Sélectionnez pour activer/désactiver l’aide au stationnement Toyota à
capteurs.
● RSA (Assistant de signalisation routière) (P. 301)*1
Sélectionnez pour configurer le RSA (Assistant de signalisation routière).
● Sélection du mode de conduite (P. 328)
● Éclairage du combiné d’instruments
Sélectionnez pour régler la luminosité de l’éclairage du combiné
d’instruments.
● Paramètres du véhicule
Sélectionnez le menu pour configurer les options suivantes.
• Configuration du RSA (Assistant de signalisation routière)
(P. 306)*1
Sélectionnez pour configurer le RSA (Assistant de signalisation routière).
• Configuration du système d’alerte de pression des pneus
(P. 544)
Sélectionnez pour initialiser le système d’alerte de pression des pneus.

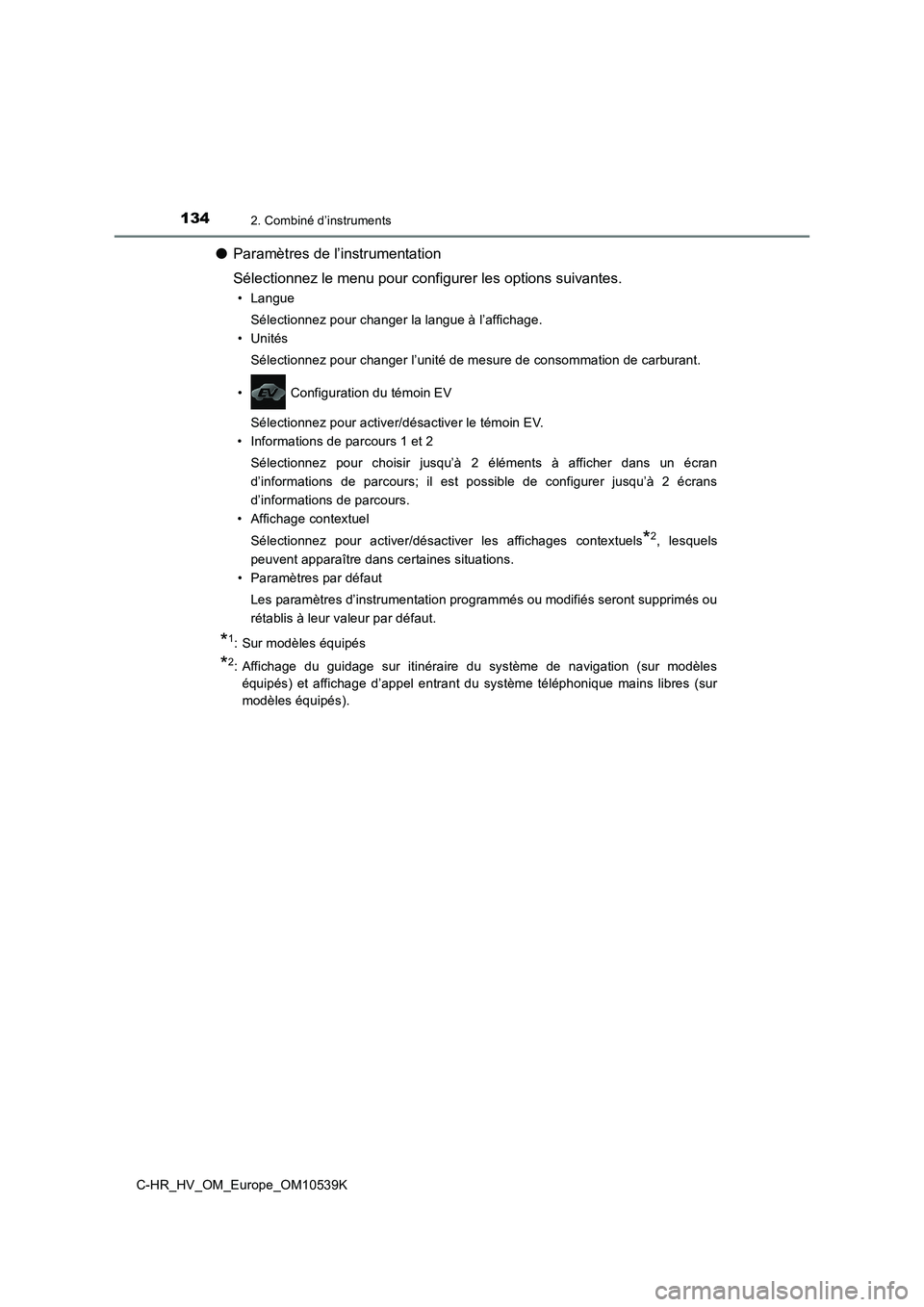

1342. Combiné d’instruments
C-HR_HV_OM_Europe_OM10539K
●Paramètres de l’instrumentation
Sélectionnez le menu pour configurer les options suivantes.
• Langue
Sélectionnez pour changer la langue à l’affichage.
•Unités
Sélectionnez pour changer l’unité de mesure de consommation de carburant.
• Configuration du témoin EV
Sélectionnez pour activer/désactiver le témoin EV.
• Informations de parcours 1 et 2
Sélectionnez pour choisir jusqu’à 2 éléments à afficher dans un écran
d’informations de parcours; il est possible de configurer jusqu’à 2 écrans
d’informations de parcours.
• Affichage contextuel
Sélectionnez pour activer/désactiver les affichages contextuels*2, lesquels
peuvent apparaître dans certaines situations.
• Paramètres par défaut
Les paramètres d’instrumentation programmés ou modifiés seront supprimés ou
rétablis à leur valeur par défaut.
*1: Sur modèles équipés
*2: Affichage du guidage sur itinéraire du système de navigation (sur modèles
équipés) et affichage d’appel entrant du système téléphonique mains libres (sur
modèles équipés).

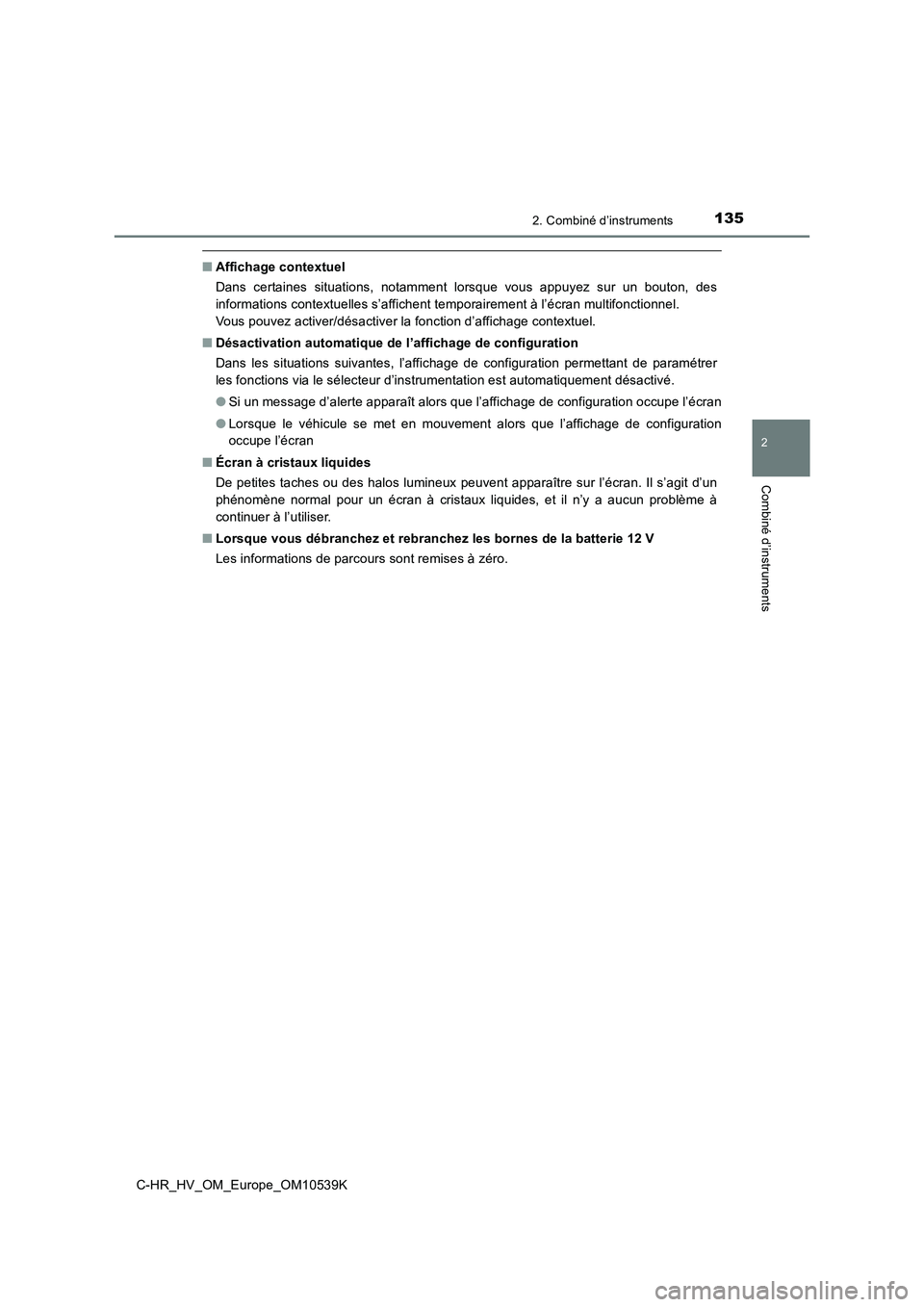

1352. Combiné d’instruments
2
Combiné d’instruments
C-HR_HV_OM_Europe_OM10539K
■Affichage contextuel
Dans certaines situations, notamment lorsque vous appuyez sur un bouton, des
informations contextuelles s’affichent temporairement à l’écran multifonctionnel.
Vous pouvez activer/désactiver la fonction d’affichage contextuel.
■ Désactivation automatique de l’affichage de configuration
Dans les situations suivantes, l’affichage de configuration permettant de paramétrer
les fonctions via le sélecteur d’instrumentation est automatiquement désactivé.
● Si un message d’alerte apparaît alors que l’affichage de configuration occupe l’écran
● Lorsque le véhicule se met en mouvement alors que l’affichage de configuration
occupe l’écran
■ Écran à cristaux liquides
De petites taches ou des halos lumineux peuvent apparaître sur l’écran. Il s’agit d’un
phénomène normal pour un écran à cristaux liquides, et il n’y a aucun problème à
continuer à l’utiliser.
■ Lorsque vous débranchez et rebranchez les bornes de la batterie 12 V
Les informations de parcours sont remises à zéro.

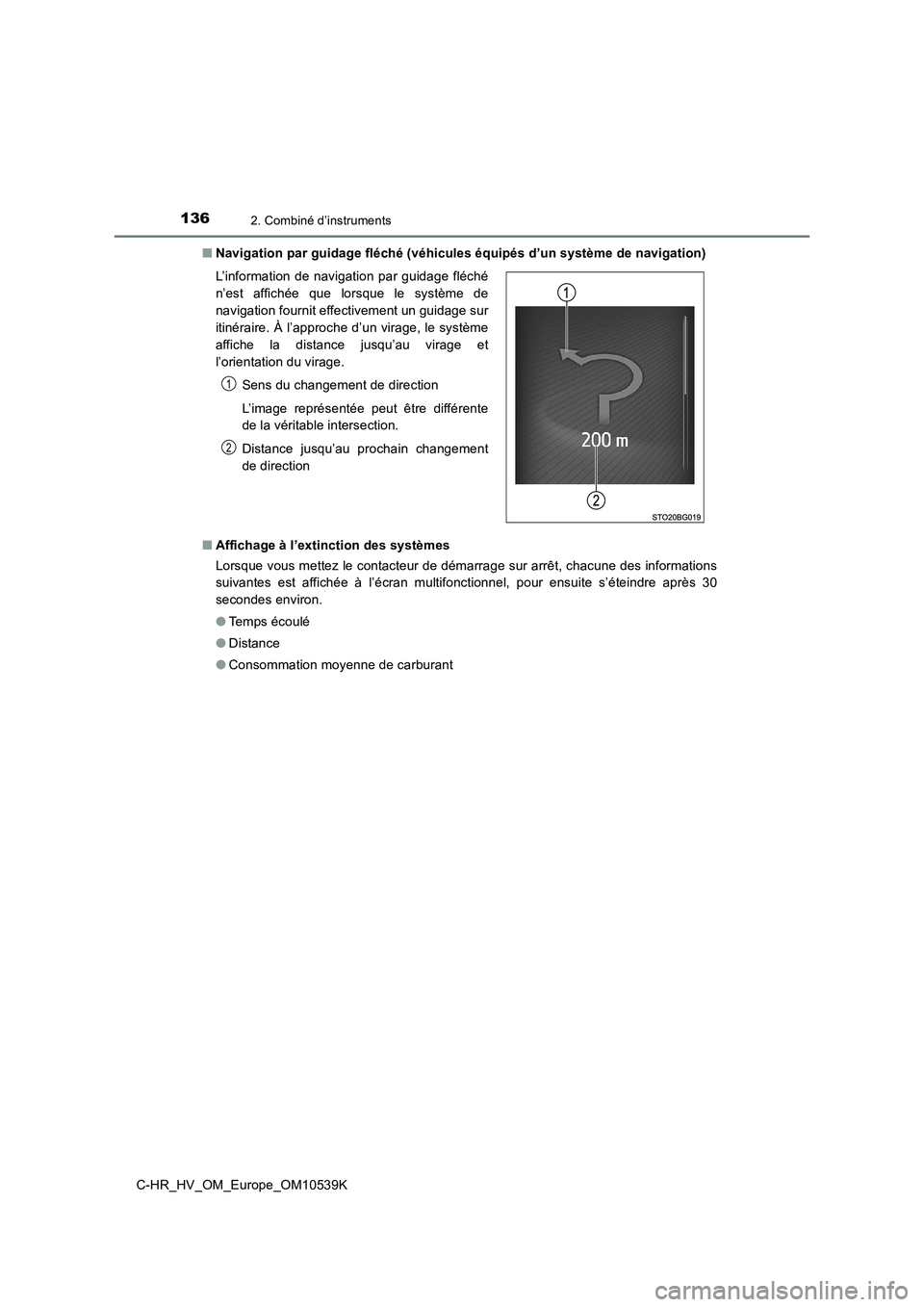

1362. Combiné d’instruments
C-HR_HV_OM_Europe_OM10539K
■ Navigation par guidage fléché (véhicules équipés d’un système de navigation)
■ Affichage à l’extinction des systèmes
Lorsque vous mettez le contacteur de démarrage sur arrêt, chacune des informations
suivantes est affichée à l’écran multifonctionnel, pour ensuite s’éteindre après 30
secondes environ.
● Temps écoulé
● Distance
● Consommation moyenne de carburant
L’information de navigation par guidage fléché
n’est affichée que lorsque le système de
navigation fournit effectivement un guidage sur
itinéraire. À l’approche d’un virage, le système
affiche la distance jusqu’au virage et
l’orientation du virage.
Sens du changement de direction
L’image représentée peut être différente
de la véritable intersection.
Distance jusqu’au prochain changement
de direction
1
2

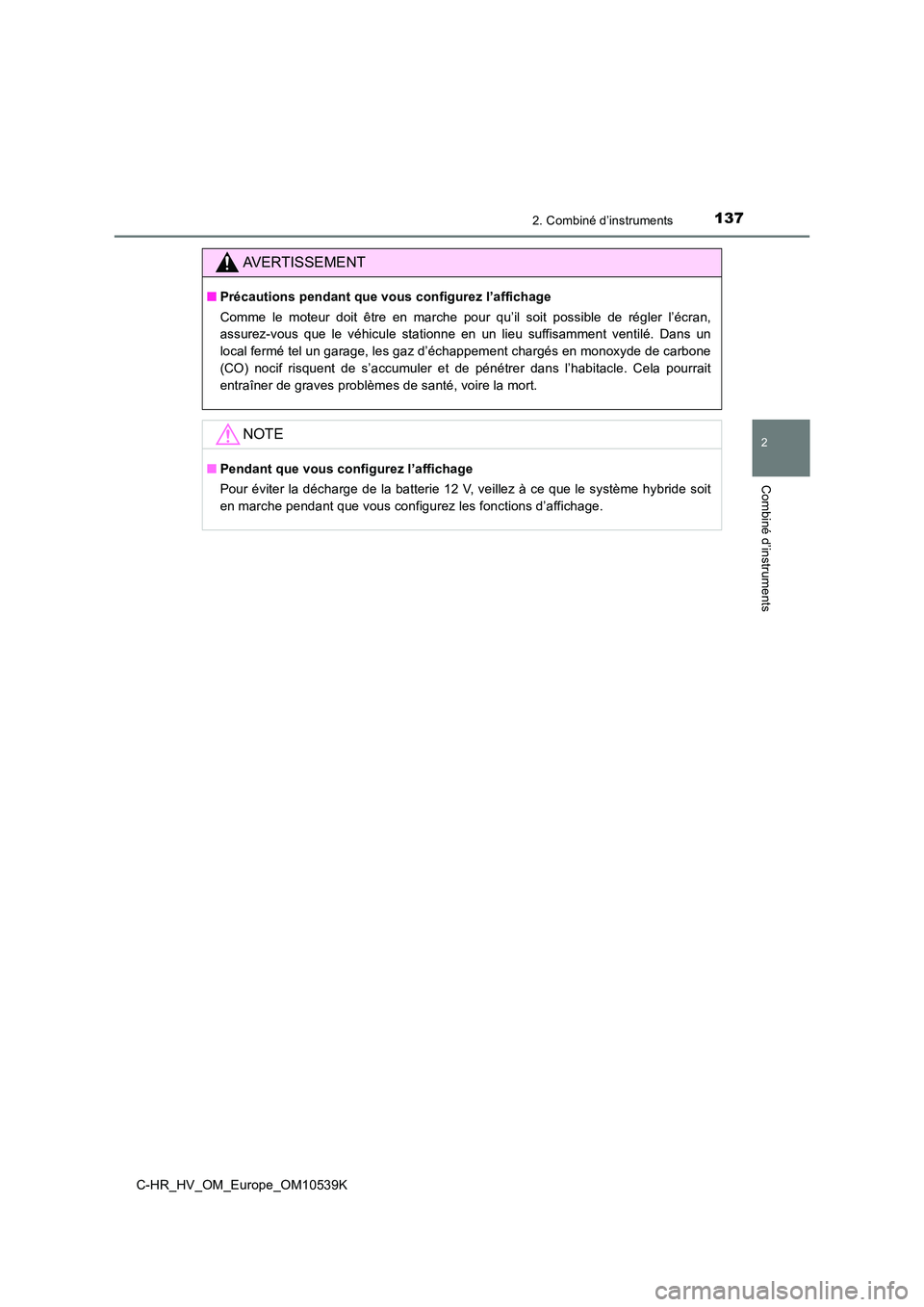

1372. Combiné d’instruments
2
Combiné d’instruments
C-HR_HV_OM_Europe_OM10539K
AVERTISSEMENT
■Précautions pendant que vous configurez l’affichage
Comme le moteur doit être en marche pour qu’il soit possible de régler l’écran,
assurez-vous que le véhicule stationne en un lieu suffisamment ventilé. Dans un
local fermé tel un garage, les gaz d’échappement chargés en monoxyde de carbone
(CO) nocif risquent de s’accumuler et de pénétrer dans l’habitacle. Cela pourrait
entraîner de graves problèmes de santé, voire la mort.
NOTE
■ Pendant que vous configurez l’affichage
Pour éviter la décharge de la batterie 12 V, veillez à ce que le système hybride soit
en marche pendant que vous configurez les fonctions d’affichage.

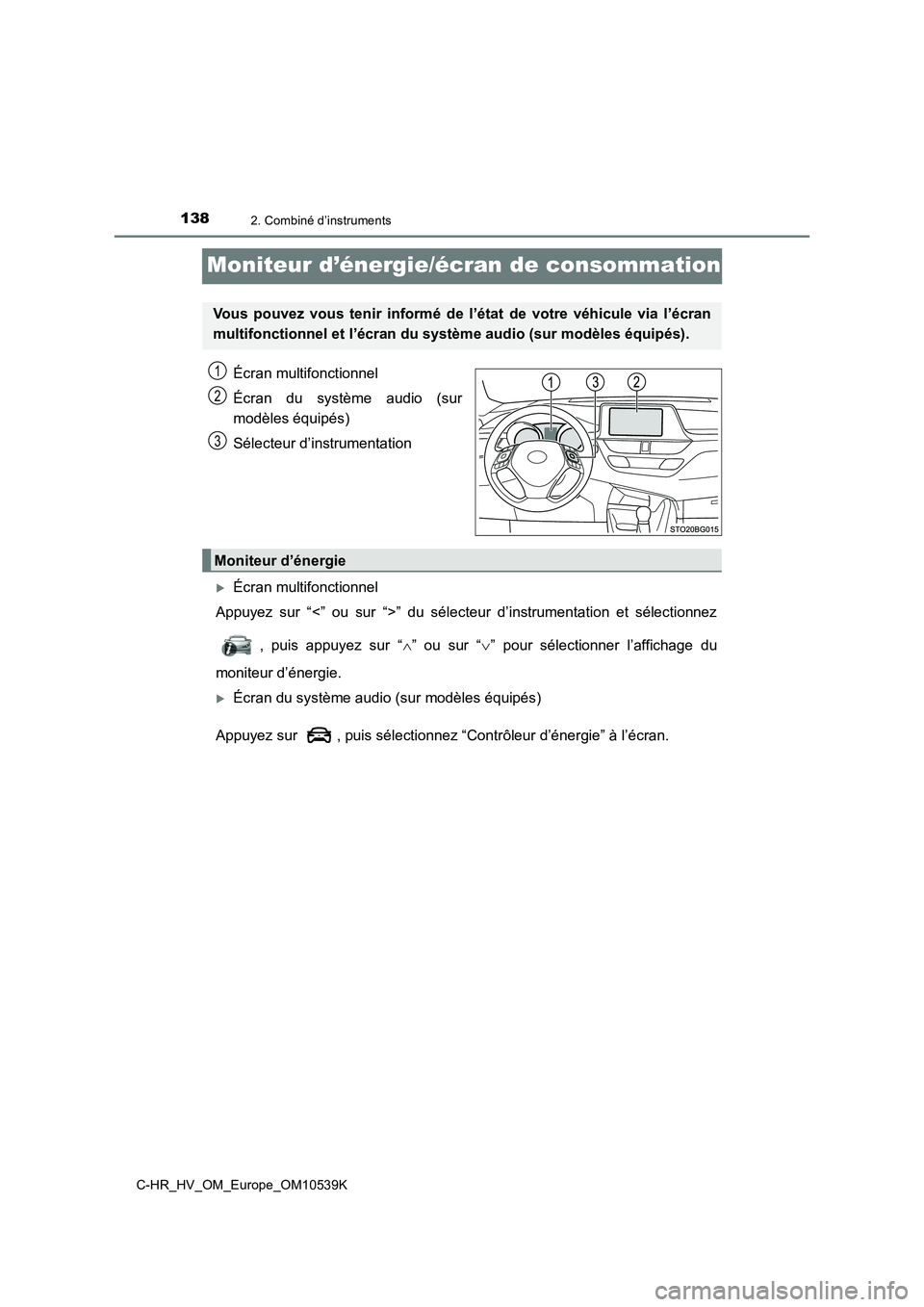

1382. Combiné d’instruments
C-HR_HV_OM_Europe_OM10539K
Moniteur d’énergie/écran de consommation
Écran multifonctionnel
Écran du système audio (sur
modèles équipés)
Sélecteur d’instrumentation
Écran multifonctionnel
Appuyez sur “<” ou sur “>” du sélecteur d’instrumentation et sélectionnez
, puis appuyez sur “ ” ou sur “” pour sélectionner l’affichage du
moniteur d’énergie.
Écran du système audio (sur modèles équipés)
Appuyez sur , puis sélectionnez “Contrôleur d’énergie” à l’écran.
Vous pouvez vous tenir informé de l’état de votre véhicule via l’écran
multifonctionnel et l’écran du systèm e audio (sur modèles équipés).
1
2
3
Moniteur d’énergie

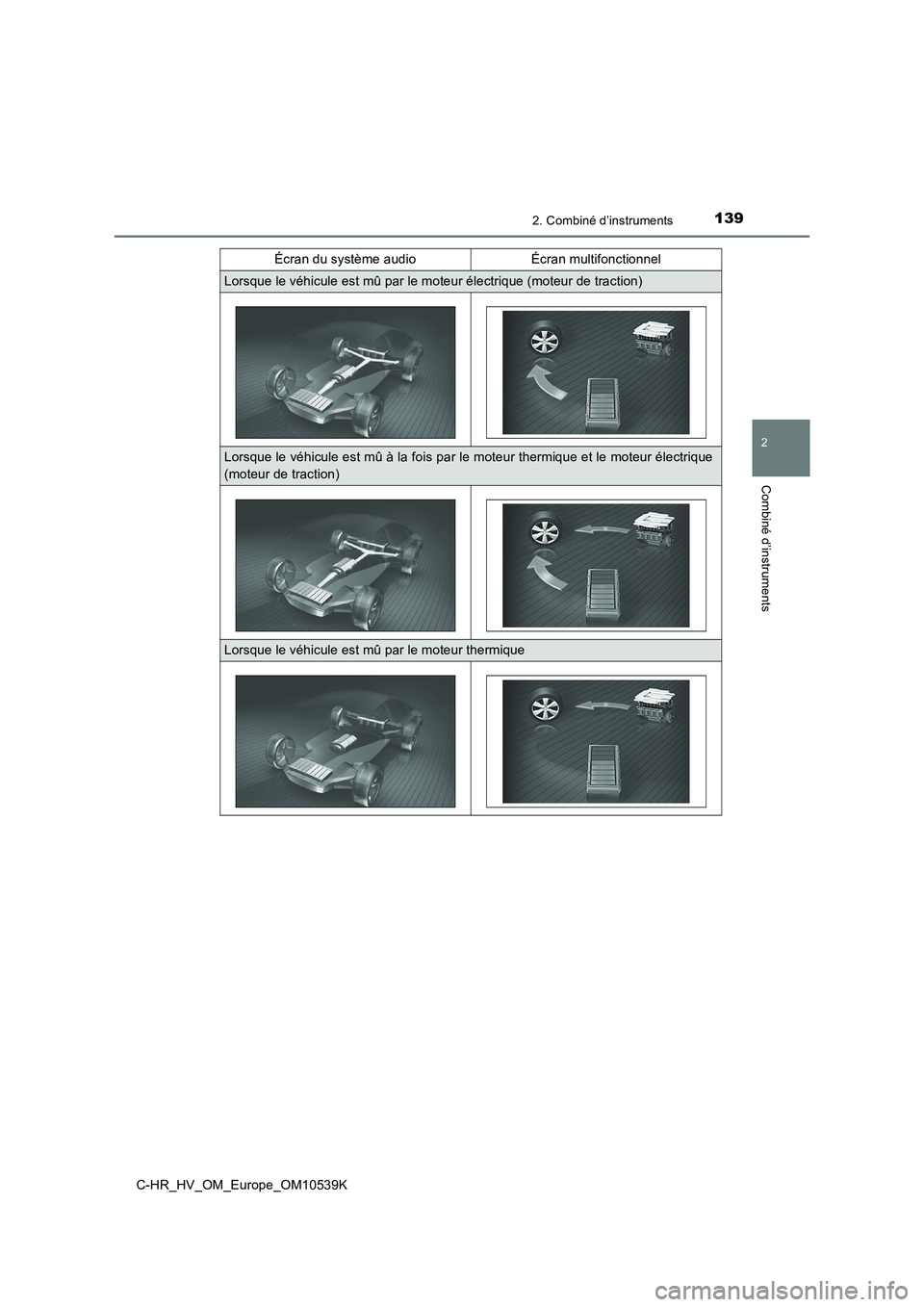

1392. Combiné d’instruments
2
Combiné d’instruments
C-HR_HV_OM_Europe_OM10539K
Écran du système audio Écran multifonctionnel
Lorsque le véhicule est mû par le moteur électrique (moteur de traction)
Lorsque le véhicule est mû à la fois par le moteur thermique et le moteur électrique
(moteur de traction)
Lorsque le véhicule est mû par le moteur thermique

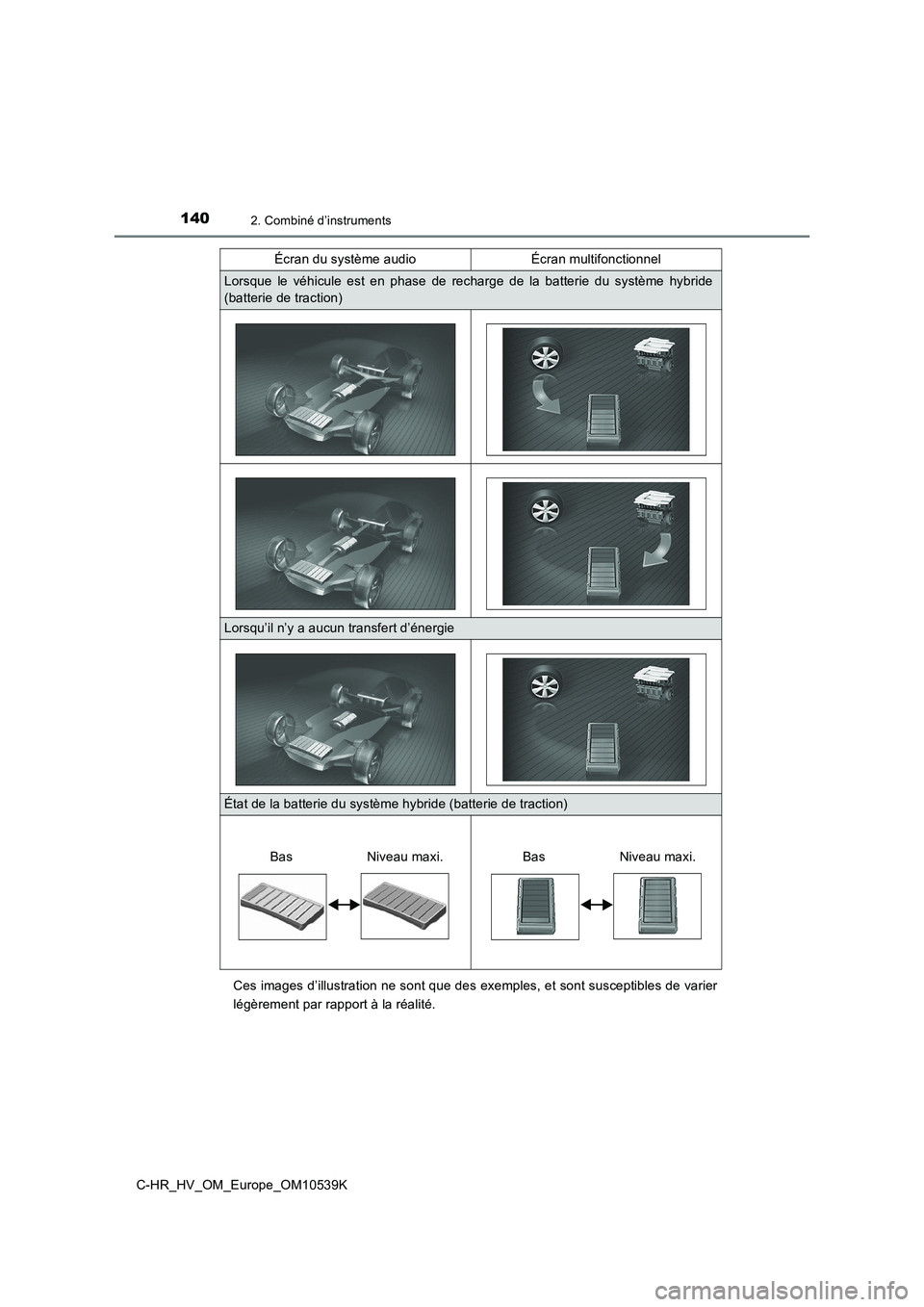

1402. Combiné d’instruments
C-HR_HV_OM_Europe_OM10539K
Ces images d’illustration ne sont que des exemples, et sont susceptibles de varier
légèrement par rapport à la réalité.
Lorsque le véhicule est en phase de recharge de la batterie du système hybride
(batterie de traction)
Lorsqu’il n’y a aucun transfert d’énergie
État de la batterie du système hybride (batterie de traction)
Écran du système audio Écran multifonctionnel
Bas Niveau maxi.Bas Niveau maxi.
