1212. Combiné d’instruments
2
Combiné d’instruments
C-HR_HV_OM_Europe_OM10539K
*2: Pour confirmer le bon fonctionnement, les témoins BSM intégrés aux rétroviseurs
extérieurs s’allument dans les situations suivantes:
• Lorsque vous mettez le contacteur de démarrage en mode MARCHE, la
fonction BSM est activée à l’écran de l’écran multifonctionnel.
• Lorsque la fonction BSM est activée à l’écran de l’écran multifonctionnel,
le contacteur de démarrage est en mode MARCHE.
Si le système est fonctionnel, les témoins BSM intégrés aux rétroviseurs extérieurs
s’éteignent après quelques secondes.
Si les témoins BSM intégrés aux rétroviseurs extérieurs ne s’allument ou ne
s’éteignent pas, cela peut indiquer que le système est défaillant.
Si cela se produit, faites inspecter le véhicule par un concessionnaire Toyota, un
réparateur agréé Toyota, ou n’importe quel réparateur fiable.
*3: Le témoin clignote pour indiquer que le système est en action.
*4: Le témoin s’éteint lorsque le système est désactivé.

1222. Combiné d’instruments
C-HR_HV_OM_Europe_OM10539K

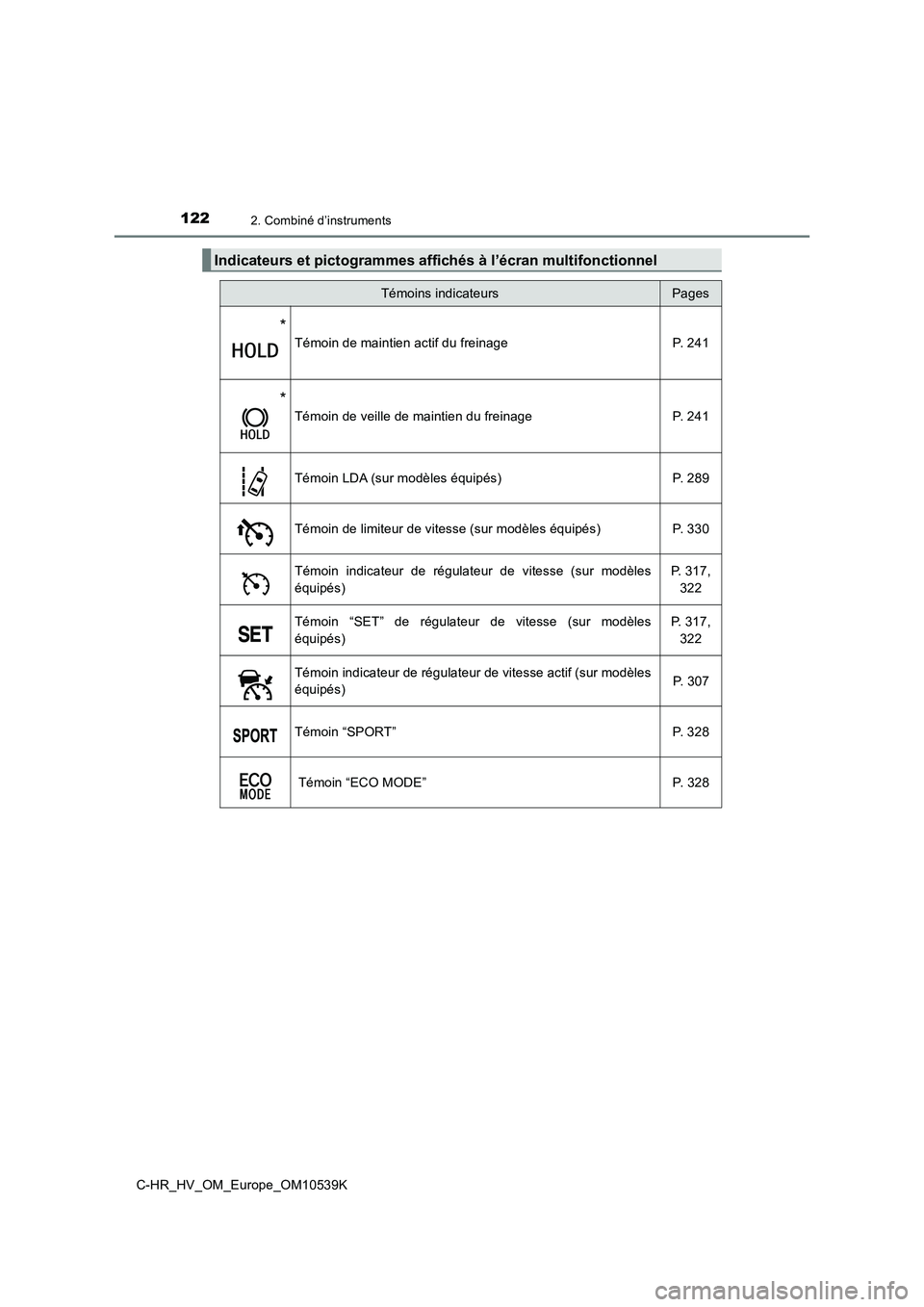

Indicateurs et pictogrammes affichés à l’écran multifonctionnel
Témoins indicateursPages
*
Témoin de maintien actif du freinage P. 241
*
Témoin de veille de maintien du freinage P. 241
Témoin LDA (sur modèles équipés) P. 289
Témoin de limiteur de vitesse (sur modèles équipés) P. 330
Témoin indicateur de régulateur de vitesse (sur modèles
équipés)
P. 317,
322
Témoin “SET” de régulateur de vitesse (sur modèles
équipés)
P. 317,
322
Témoin indicateur de régulateur de vitesse actif (sur modèles
équipés) P. 3 0 7
Témoin “SPORT” P. 328
Témoin “ECO MODE” P. 328

1232. Combiné d’instruments
2
Combiné d’instruments
C-HR_HV_OM_Europe_OM10539K

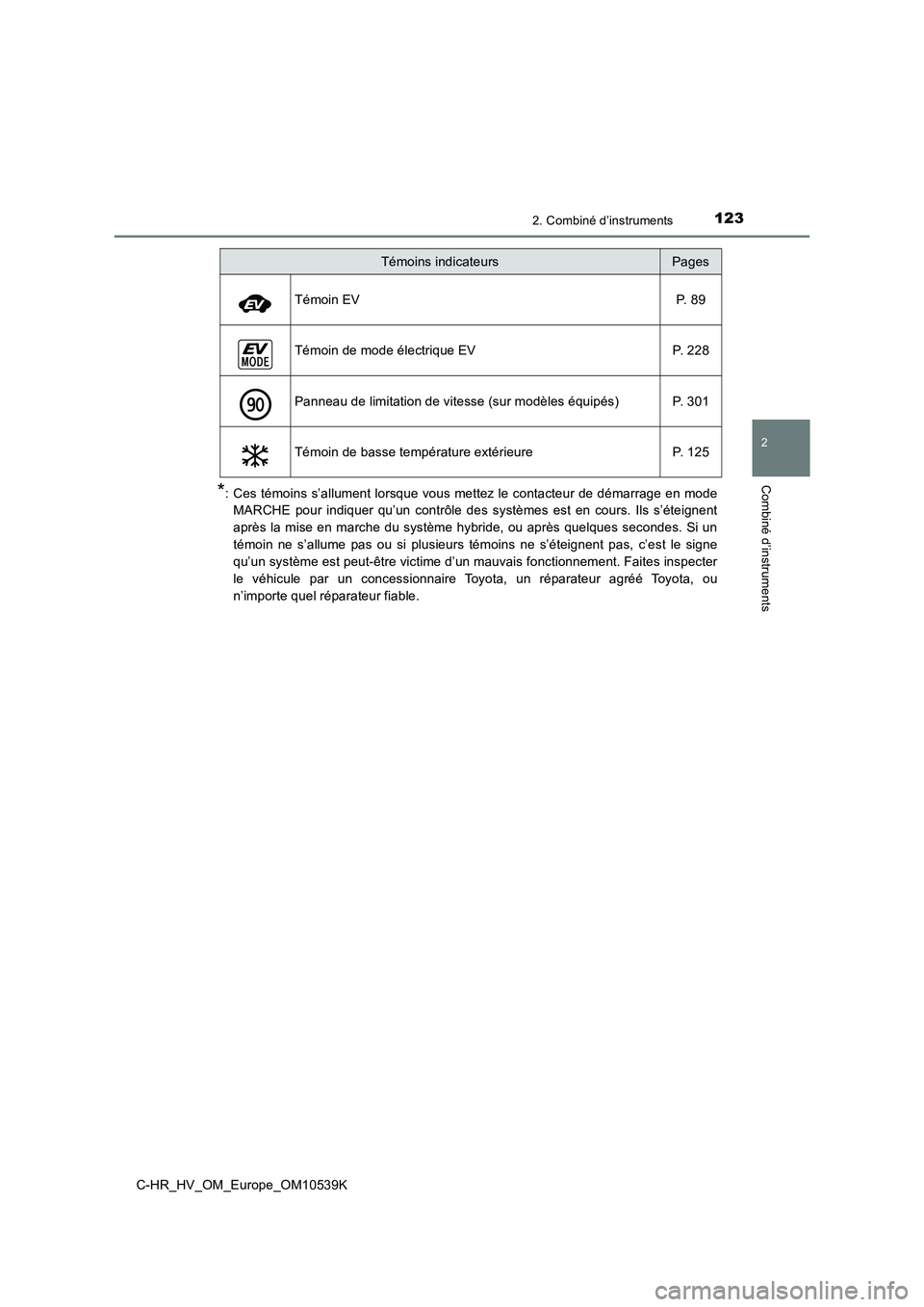

*: Ces témoins s’allument lorsque vous mettez le contacteur de démarrage en mode
MARCHE pour indiquer qu’un contrôle des systèmes est en cours. Ils s’éteignent
après la mise en marche du système hybride, ou après quelques secondes. Si un
témoin ne s’allume pas ou si plusieurs témoins ne s’éteignent pas, c’est le signe
qu’un système est peut-être victime d’un mauvais fonctionnement. Faites inspecter
le véhicule par un concessionnaire Toyota, un réparateur agréé Toyota, ou
n’importe quel réparateur fiable.
Témoin EV P. 89
Témoin de mode électrique EV P. 228
Panneau de limitation de vitesse (sur modèles équipés) P. 301
Témoin de basse température extérieure P. 125
Témoins indicateursPages

1242. Combiné d’instruments
C-HR_HV_OM_Europe_OM10539K

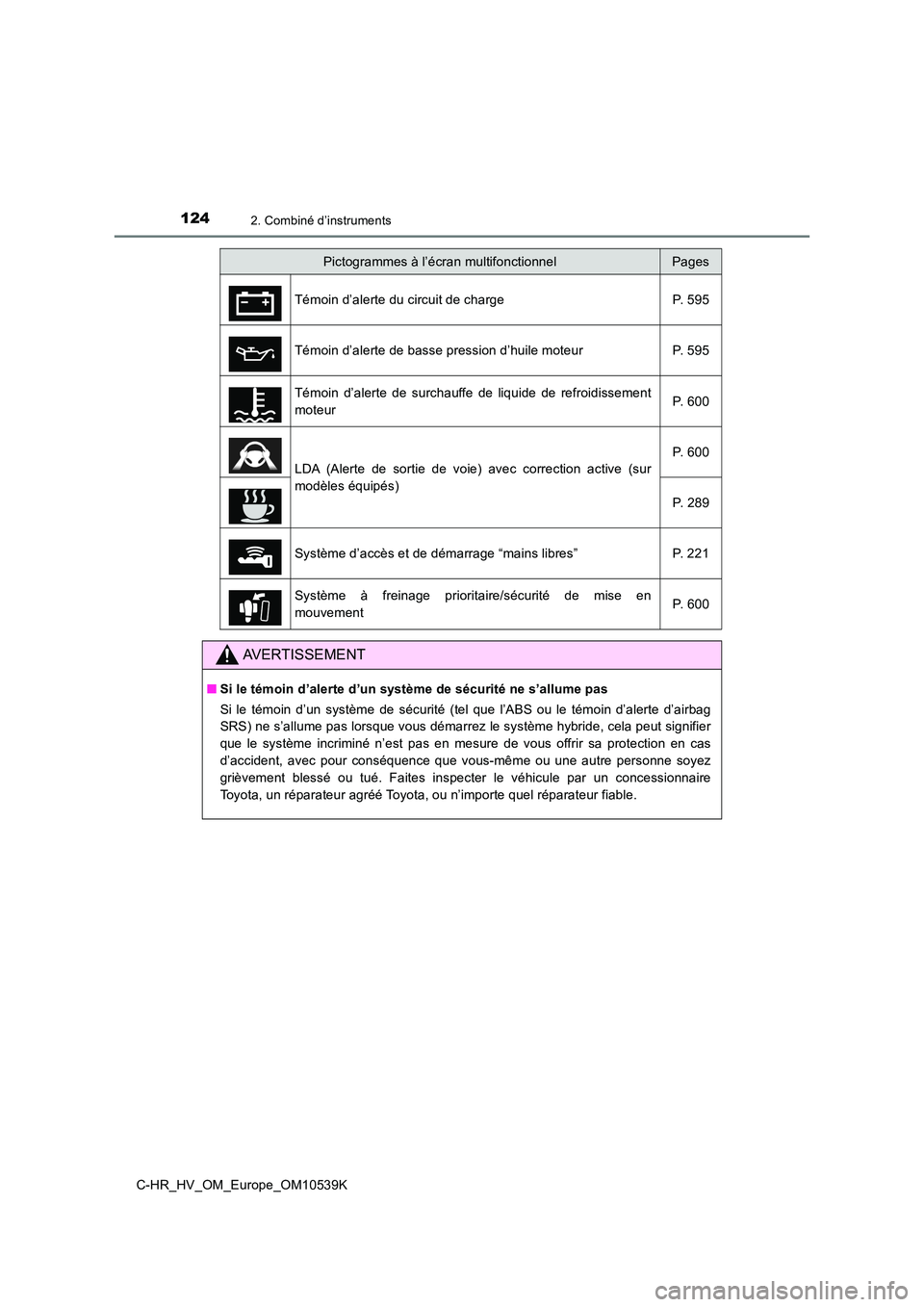

Pictogrammes à l’écran multifonctionnelPages
Témoin d’alerte du circuit de charge P. 595
Témoin d’alerte de basse pression d’huile moteur P. 595
Témoin d’alerte de surchauffe de liquide de refroidissement
moteur P. 6 0 0
LDA (Alerte de sortie de voie) avec correction active (sur
modèles équipés)
P. 6 0 0
P. 2 8 9
Système d’accès et de démarrage “mains libres” P. 221
Système à freinage prioritaire/sécurité de mise en
mouvement P. 6 0 0
AVERTISSEMENT
■ Si le témoin d’alerte d’un système de sécurité ne s’allume pas
Si le témoin d’un système de sécurité (tel que l’ABS ou le témoin d’alerte d’airbag
SRS) ne s’allume pas lorsque vous démarrez le système hybride, cela peut signifier
que le système incriminé n’est pas en mesure de vous offrir sa protection en cas
d’accident, avec pour conséquence que vous-même ou une autre personne soyez
grièvement blessé ou tué. Faites inspecter le véhicule par un concessionnaire
Toyota, un réparateur agréé Toyota, ou n’importe quel réparateur fiable.

125
2
2. Combiné d’instruments
Combiné d’instruments
C-HR_HV_OM_Europe_OM10539K

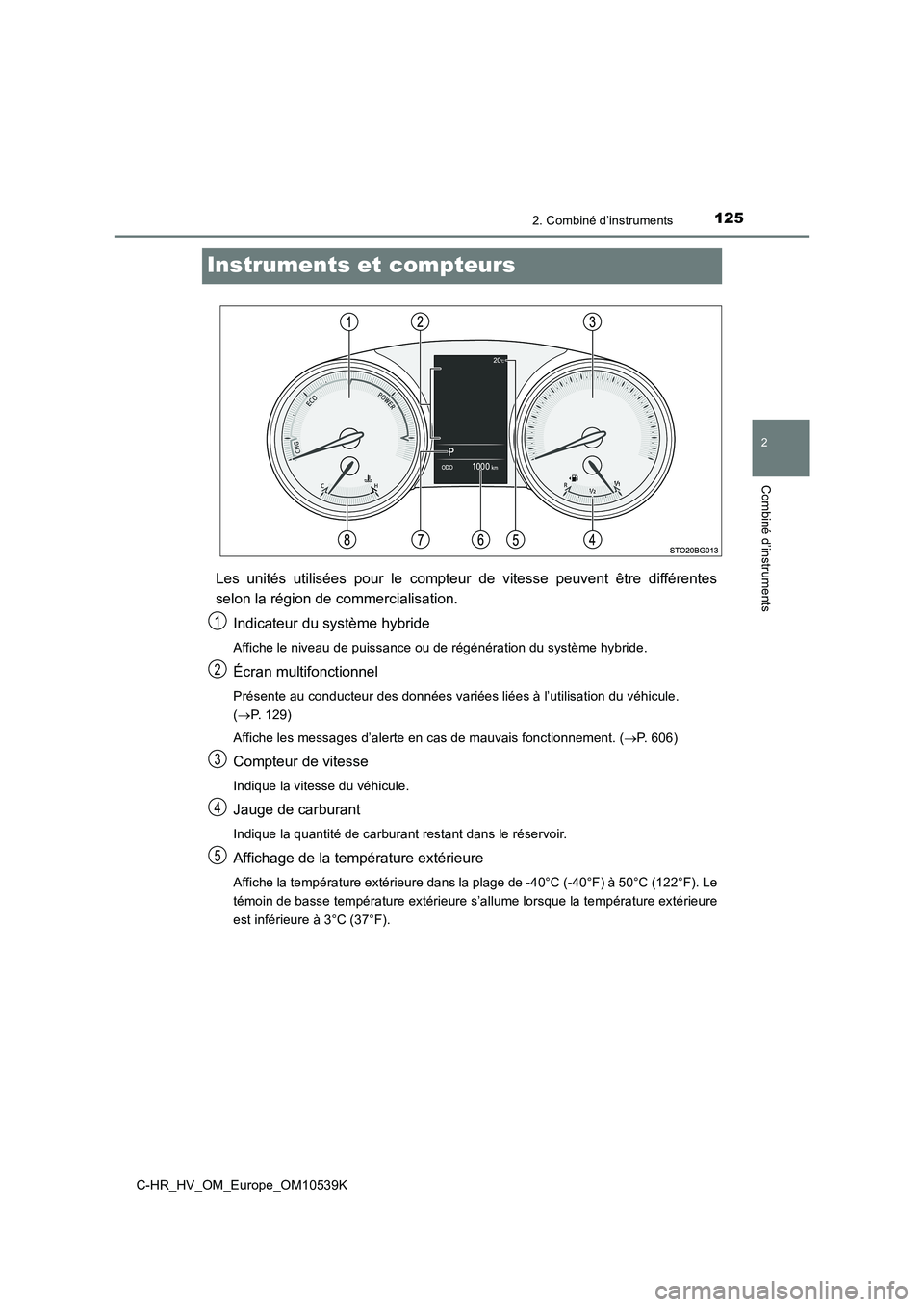

Instruments et compteurs
Les unités utilisées pour le compteur de vitesse peuvent être différentes
selon la région de commercialisation.
Indicateur du système hybride
Affiche le niveau de puissance ou de régénération du système hybride.
Écran multifonctionnel
Présente au conducteur des données variées liées à l’utilisation du véhicule.
( P. 129)
Affiche les messages d’alerte en cas de mauvais fonctionnement. ( P. 606)
Compteur de vitesse
Indique la vitesse du véhicule.
Jauge de carburant
Indique la quantité de carburant restant dans le réservoir.
Affichage de la température extérieure
Affiche la température extérieure dans la plage de -40°C (-40°F) à 50°C (122°F). Le
témoin de basse température extérieure s’allume lorsque la température extérieure
est inférieure à 3°C (37°F).
1
2
3
4
5

1262. Combiné d’instruments
C-HR_HV_OM_Europe_OM10539K

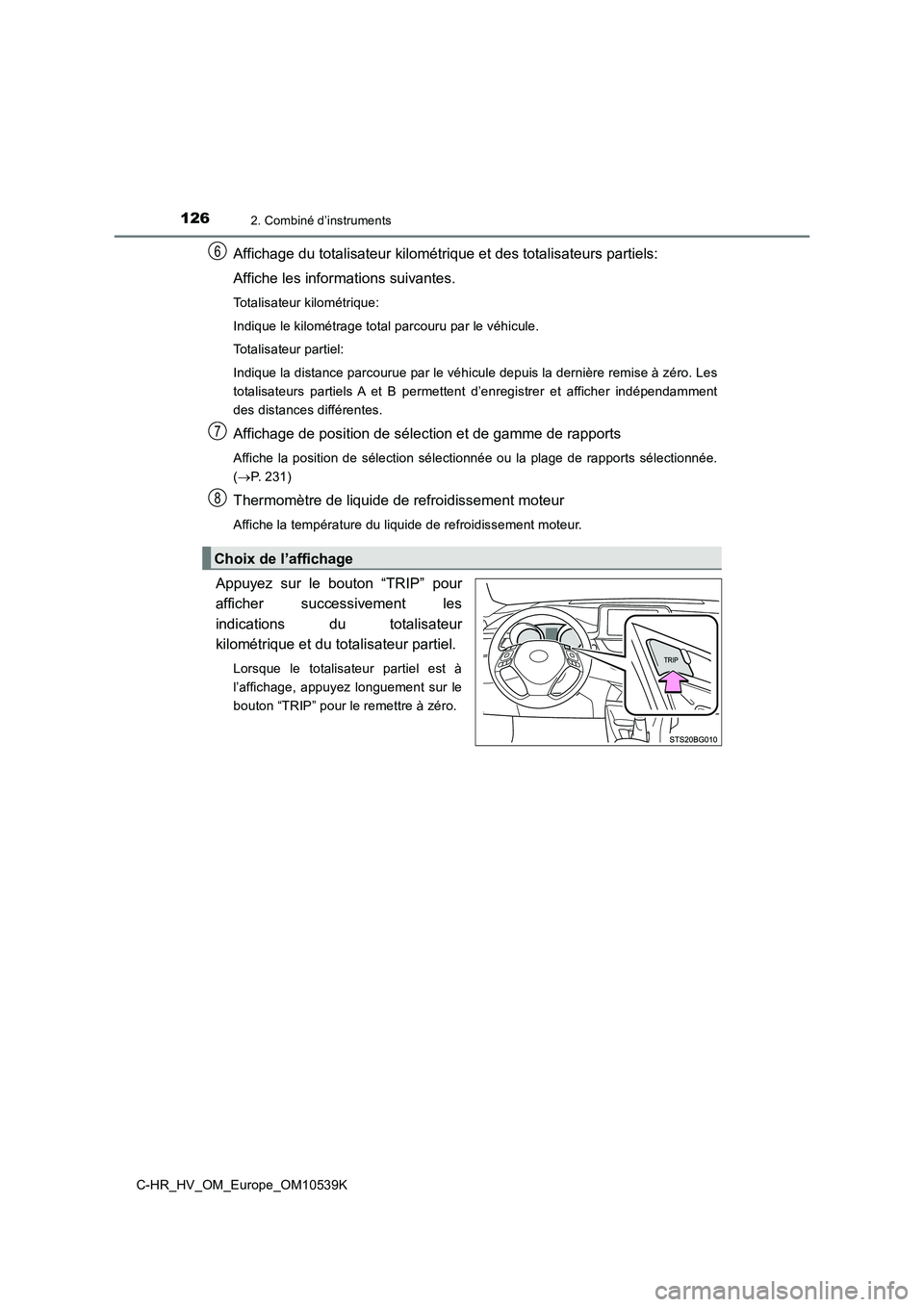

Affichage du totalisateur kilométrique et des totalisateurs partiels:
Affiche les informations suivantes.
Totalisateur kilométrique:
Indique le kilométrage total parcouru par le véhicule.
Totalisateur partiel:
Indique la distance parcourue par le véhicule depuis la dernière remise à zéro. Les
totalisateurs partiels A et B permettent d’enregistrer et afficher indépendamment
des distances différentes.
Affichage de position de sélection et de gamme de rapports
Affiche la position de sélection sélectionnée ou la plage de rapports sélectionnée.
( P. 231)
Thermomètre de liquide de refroidissement moteur
Affiche la température du liquide de refroidissement moteur.
Appuyez sur le bouton “TRIP” pour
afficher successivement les
indications du totalisateur
kilométrique et du totalisateur partiel.
Lorsque le totalisateur partiel est à
l’affichage, appuyez longuement sur le
bouton “TRIP” pour le remettre à zéro.
Choix de l’affichage
6
7
8

1272. Combiné d’instruments
2
Combiné d’instruments
C-HR_HV_OM_Europe_OM10539K

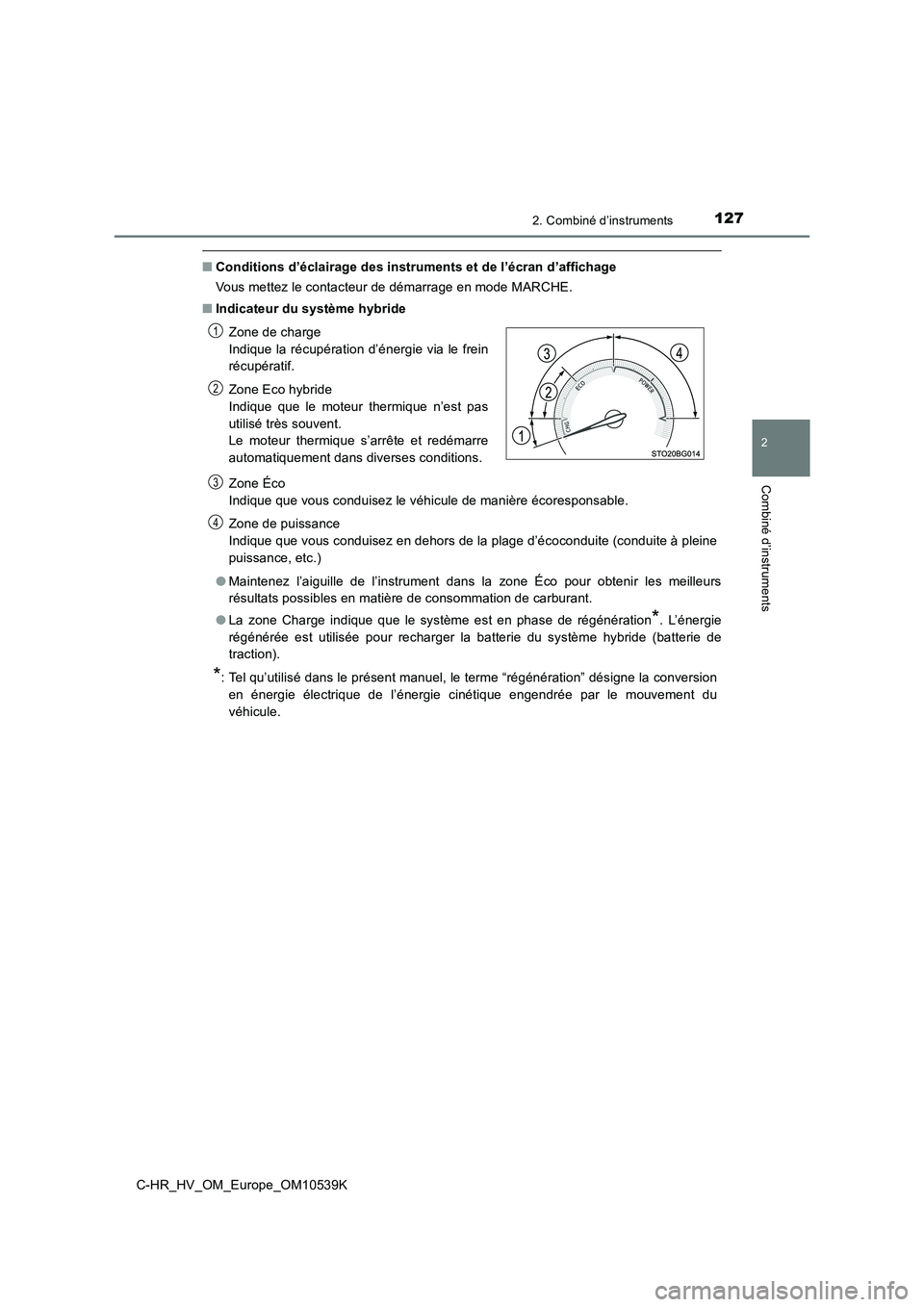

■Conditions d’éclairage des instruments et de l’écran d’affichage
Vous mettez le contacteur de démarrage en mode MARCHE.
■ Indicateur du système hybride
Zone Éco
Indique que vous conduisez le véhicule de manière écoresponsable.
Zone de puissance
Indique que vous conduisez en dehors de la plage d’écoconduite (conduite à pleine
puissance, etc.)
● Maintenez l’aiguille de l’instrument dans la zone Éco pour obtenir les meilleurs
résultats possibles en matière de consommation de carburant.
● La zone Charge indique que le système est en phase de régénération*. L’énergie
régénérée est utilisée pour recharger la batterie du système hybride (batterie de
traction).
*: Tel qu’utilisé dans le présent manuel, le terme “régénération” désigne la conversion
en énergie électrique de l’énergie cinétique engendrée par le mouvement du
véhicule.
Zone de charge
Indique la récupération d’énergie via le frein
récupératif.
Zone Eco hybride
Indique que le moteur thermique n’est pas
utilisé très souvent.
Le moteur thermique s’arrête et redémarre
automatiquement dans diverses conditions.
1
2
3
4

1282. Combiné d’instruments
C-HR_HV_OM_Europe_OM10539K

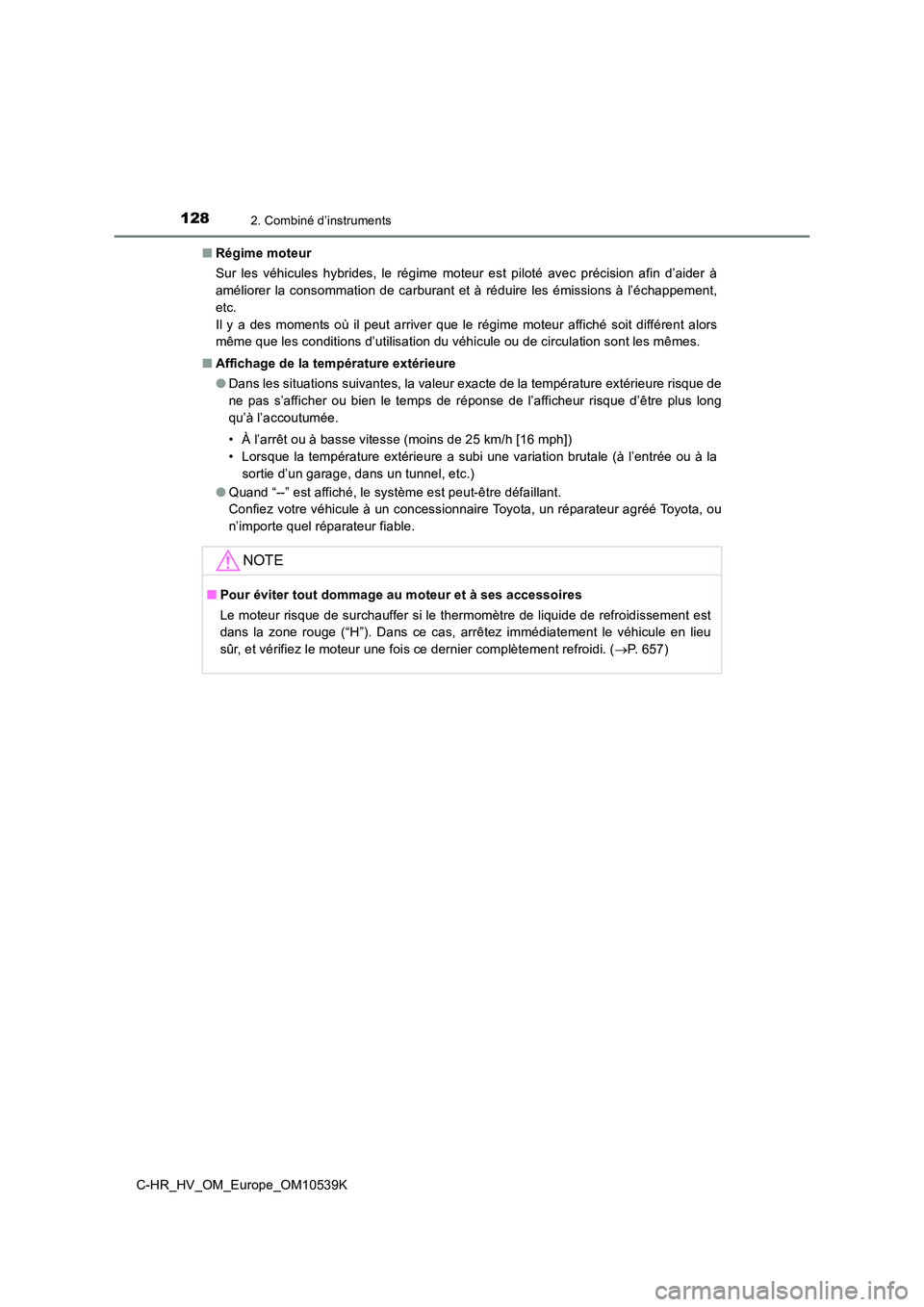

■ Régime moteur
Sur les véhicules hybrides, le régime moteur est piloté avec précision afin d’aider à
améliorer la consommation de carburant et à réduire les émissions à l’échappement,
etc.
Il y a des moments où il peut arriver que le régime moteur affiché soit différent alors
même que les conditions d’utilisation du véhicule ou de circulation sont les mêmes.
■ Affichage de la température extérieure
● Dans les situations suivantes, la valeur exacte de la température extérieure risque de
ne pas s’afficher ou bien le temps de réponse de l’afficheur risque d’être plus long
qu’à l’accoutumée.
• À l’arrêt ou à basse vitesse (moins de 25 km/h [16 mph])
• Lorsque la température extérieure a subi une variation brutale (à l’entrée ou à la
sortie d’un garage, dans un tunnel, etc.)
● Quand “--” est affiché, le système est peut-être défaillant.
Confiez votre véhicule à un concessionnaire Toyota, un réparateur agréé Toyota, ou
n’importe quel réparateur fiable.
NOTE
■ Pour éviter tout dommage au moteur et à ses accessoires
Le moteur risque de surchauffer si le thermomètre de liquide de refroidissement est
dans la zone rouge (“H”). Dans ce cas, arrêtez immédiatement le véhicule en lieu
sûr, et vérifiez le moteur une fois ce dernier complètement refroidi. ( P. 657)

129
2
2. Combiné d’instruments
Combiné d’instruments
C-HR_HV_OM_Europe_OM10539K
Écran multifonctionnel
L’écran multifonctionnel présente au conducteur des informations variées
liées au véhicule.
● Icônes de menu
La sélection d’une icône permet
d’afficher les informations
suivantes. (P. 130)
Il peut arriver que certaines
informations soient affichées
automatiquement, selon la
situation.
Informations de parcours
Sélectionnez pour afficher diverses informations liées au parcours. ( P. 130)
Affichage asservi au système de navigation (sur modèles équipés)
Sélectionnez pour afficher les informations suivantes asservies au système
de navigation.
• Guidage sur itinéraire
• Affichage de la boussole (nord en haut/cap suivi en haut)
Affichage asservi au système audio (sur modèles équipés)
Sélectionnez pour pouvoir faire votre choix à l’écran entre les sources audio
ou les plages musicales avec le sélecteur d’instrumentation.
Informations sur le système d’aide à la conduite (sur modèles
équipés)
Sélectionnez pour afficher l’état fonctionnel des systèmes suivants:
• LDA (Alerte de sortie de voie) ( P. 289)
• Régulateur de vitesse actif sur toute la plage des vitesses ( P. 307)
• RSA (Assistant de signalisation routière) ( P. 301)
Affichage des messages d’alerte
Sélectionnez pour afficher les messages d’alerte et les mesures à prendre si
une défaillance est détectée. ( P. 606)
Informations affichées

1302. Combiné d’instruments
C-HR_HV_OM_Europe_OM10539K

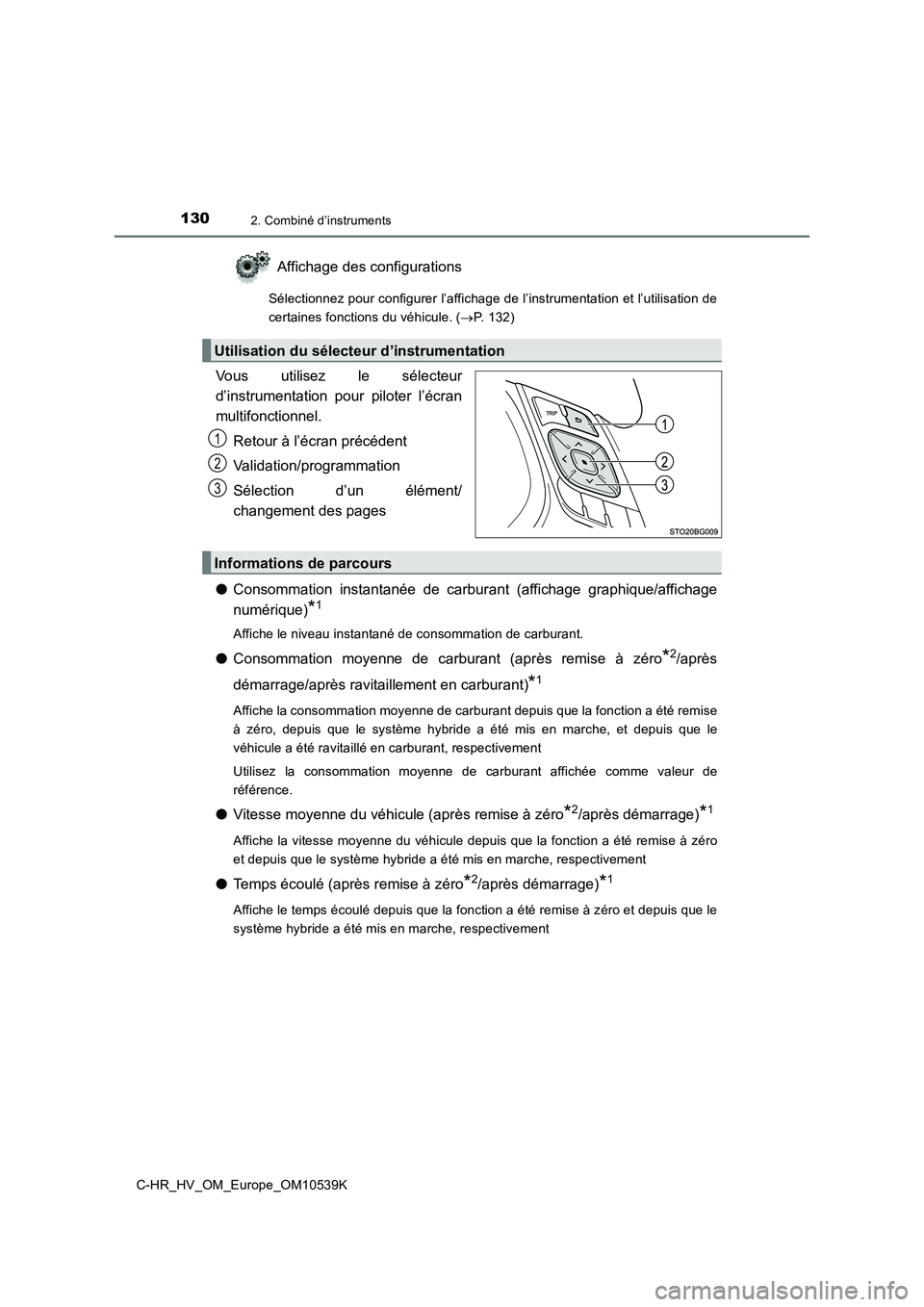

Affichage des configurations
Sélectionnez pour configurer l’affichage de l’instrumentation et l’utilisation de
certaines fonctions du véhicule. ( P. 132)
Vous utilisez le sélecteur
d’instrumentation pour piloter l’écran
multifonctionnel.
Retour à l’écran précédent
Validation/programmation
Sélection d’un élément/
changement des pages
● Consommation instantanée de carburant (affichage graphique/affichage
numérique)*1
Affiche le niveau instantané de consommation de carburant.
● Consommation moyenne de carburant (après remise à zéro*2/après
démarrage/après ravitaillement en carburant)*1
Affiche la consommation moyenne de carburant depuis que la fonction a été remise
à zéro, depuis que le système hybride a été mis en marche, et depuis que le
véhicule a été ravitaillé en carburant, respectivement
Utilisez la consommation moyenne de carburant affichée comme valeur de
référence.
● Vitesse moyenne du véhicule (après remise à zéro*2/après démarrage)*1
Affiche la vitesse moyenne du véhicule depuis que la fonction a été remise à zéro
et depuis que le système hybride a été mis en marche, respectivement
● Temps écoulé (après remise à zéro*2/après démarrage)*1
Affiche le temps écoulé depuis que la fonction a été remise à zéro et depuis que le
système hybride a été mis en marche, respectivement
Utilisation du sélecteu r d’instrumentation
1
2
3
Informations de parcours
