439
4-3. Entretien à faire soi-même
4
Entretien et soin
CAMRY_D

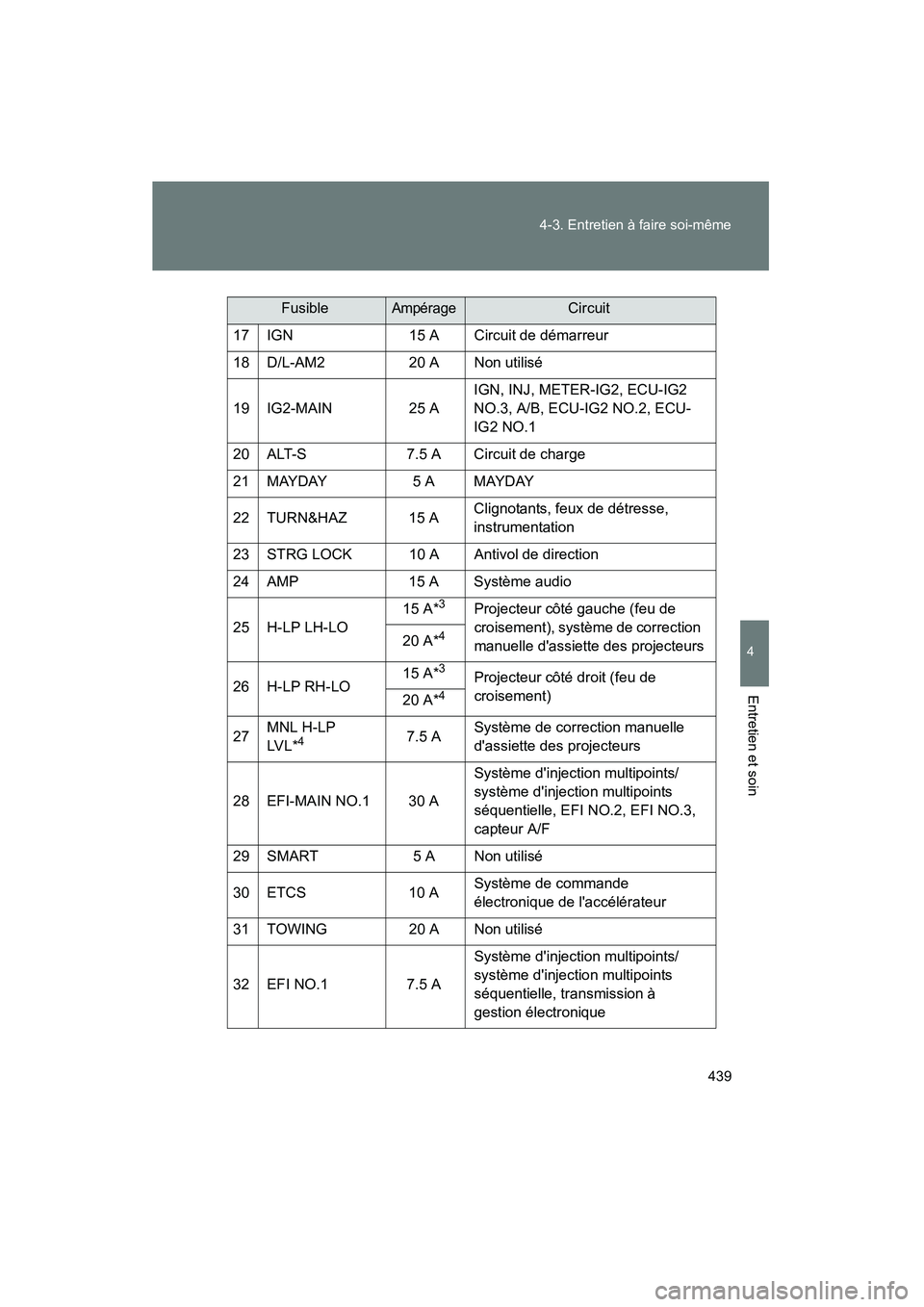

17 IGN
15 A Circuit de démarreur
18 D/L-AM2 20 A Non utilisé
19 IG2-MAIN 25 AIGN, INJ, METER-IG2, ECU-IG2
NO.3, A/B, ECU-IG2 NO.2, ECU-
IG2 NO.1
20 ALT-S 7.5 A Circuit de charge
21 MAYDAY 5 A MAYDAY
22 TURN&HAZ 15 A Clignotants, feux de détresse,
instrumentation
23 STRG LOCK 10 A Antivol de direction
24 AMP 15 A Système audio
25 H-LP LH-LO 15 A*
3Projecteur côté gauche (feu de
croisement), système de correction
manuelle d'assiette des projecteurs
20 A*
4
26 H-LP RH-LO 15 A*
3Projecteur côté droit (feu de
croisement)
20 A*
4
27 MNL H-LP
LV L *47.5 A Système de correction manuelle
d'assiette des projecteurs
28 EFI-MAIN NO.1 30 A Système d'injection multipoints/
système d'injection multipoints
séquentielle, EFI NO.2, EFI NO.3,
capteur A/F
29 SMART 5 A Non utilisé
30 ETCS 10 ASystème de commande
électronique de l'accélérateur
31 TOWING 20 A Non utilisé
32 EFI NO.1 7.5 ASystème d'injection multipoints/
système d'injection multipoints
séquentielle, transmission à
gestion électronique
FusibleAmpérageCircuit

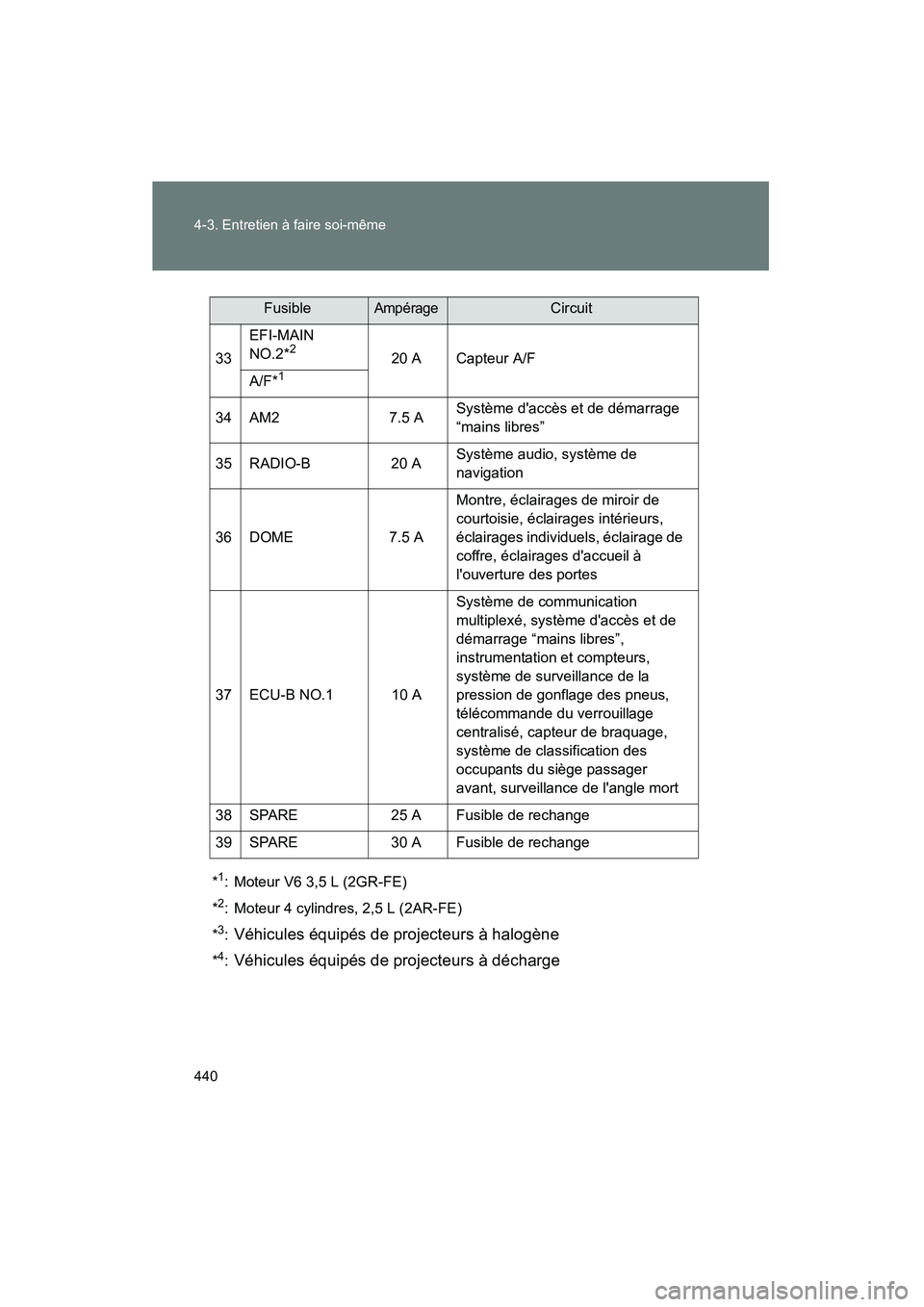

440 4-3. Entretien à faire soi-même
CAMRY_D
*1: Moteur V6 3,5 L (2GR-FE)
*
2: Moteur 4 cylindres, 2,5 L (2AR-FE)
*
3:Véhicules équipés de projecteurs à halogène
*4:Véhicules équipés de projecteurs à décharge
33 EFI-MAIN
NO.2*220 A Capteur A/F
A/F*
1
34 AM2 7.5 ASystème d'accès et de démarrage
“mains libres”
35 RADIO-B 20 ASystème audio, système de
navigation
36 DOME 7.5 AMontre, éclairages de miroir de
courtoisie, éclairages intérieurs,
éclairages individuels, éclairage de
coffre, éclairages d'accueil à
l'ouverture des portes
37 ECU-B NO.1 10 A Système de communication
multiplexé, système d'accès et de
démarrage “mains libres”,
instrumentation et compteurs,
système de surveillance de la
pression de gonflage des pneus,
télécommande du verrouillage
centralisé, capteur de braquage,
système de classification des
occupants du siège passager
avant, surveillance de l'angle mort
38 SPARE 25 A Fusible de rechange
39 SPARE 30 A Fusible de rechange
FusibleAmpérageCircuit

441
4-3. Entretien à faire soi-même
4
Entretien et soin
CAMRY_D
■

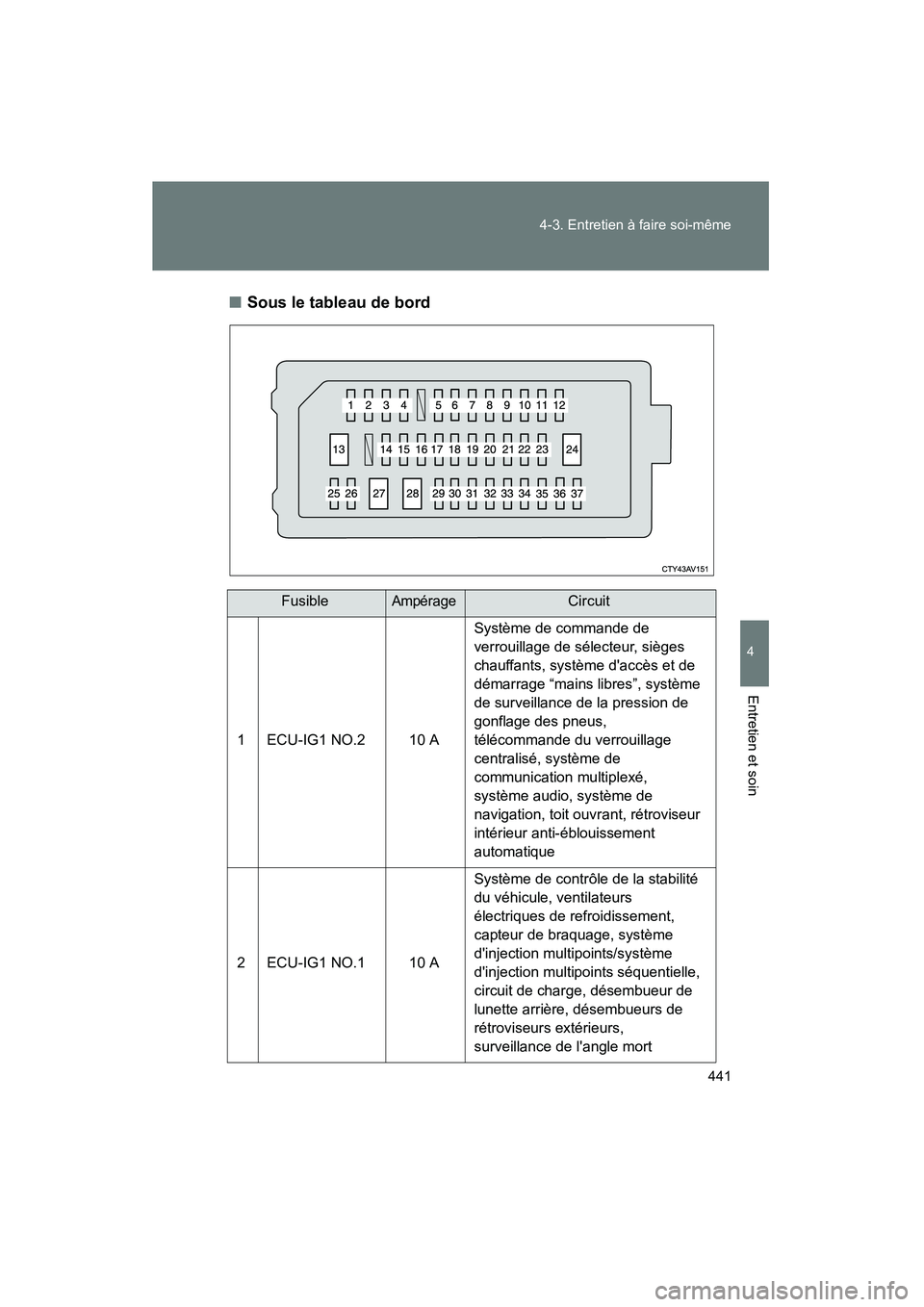

Sous le tableau de bord
FusibleAmpérageCircuit
1 ECU-IG1 NO.2 10 A Système de commande de
verrouillage de sélecteur, sièges
chauffants, système d'accès et de
démarrage “mains libres”, système
de surveillance de la pression de
gonflage des pneus,
télécommande du verrouillage
centralisé, système de
communication multiplexé,
système audio, système de
navigation, toit ouvrant, rétroviseur
intérieur anti-éblouissement
automatique
2 ECU-IG1 NO.1 10 A Système de contrôle de la stabilité
du véhicule, ventilateurs
électriques de refroidissement,
capteur de braquage, système
d'injection multipoints/système
d'injection multipoints séquentielle,
circuit de charge, désembueur de
lunette arrière, désembueurs de
rétroviseurs extérieurs,
surveillance de l'angle mort

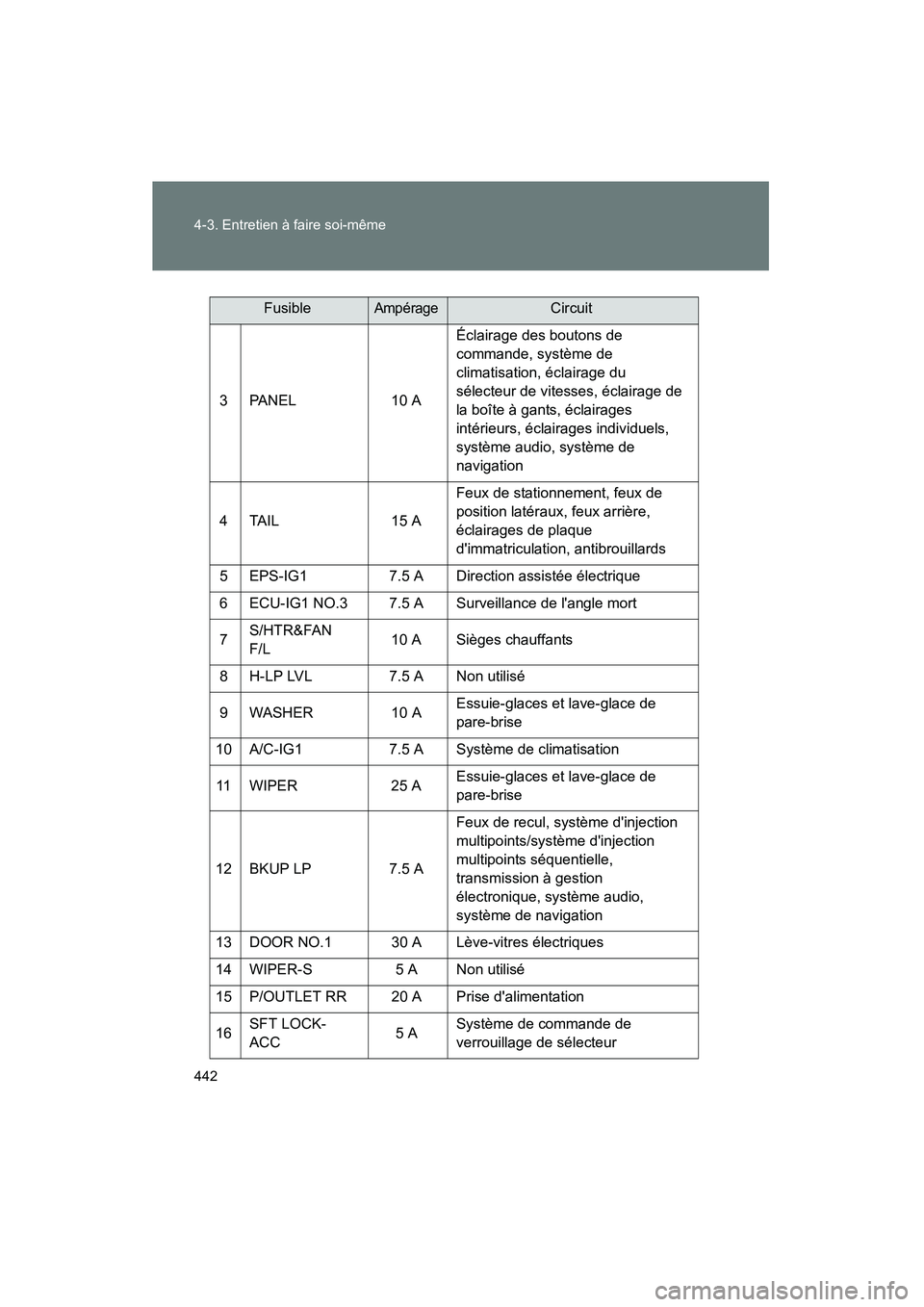

442 4-3. Entretien à faire soi-même
CAMRY_D
3 PANEL10 AÉclairage des boutons de
commande, système de
climatisation, éclairage du
sélecteur de vitesses, éclairage de
la boîte à gants, éclairages
intérieurs, éclairages individuels,
système audio, système de
navigation
4 TAIL 15 AFeux de stationnement, feux de
position latéraux, feux arrière,
éclairages de plaque
d'immatriculation, antibrouillards
5 EPS-IG1 7.5 A Direction assistée électrique
6 ECU-IG1 NO.3 7.5 A Surveillance de l'angle mort
7 S/HTR&FAN
F/L 10 A Sièges chauffants
8 H-LP LVL 7.5 A Non utilisé
9 WASHER 10 AEssuie-glaces et lave-glace de
pare-brise
10 A/C-IG1 7.5 A Système de climatisation
11 WIPER 25 AEssuie-glaces et lave-glace de
pare-brise
12 BKUP LP 7.5 AFeux de recul, système d'injection
multipoints/système d'injection
multipoints séquentielle,
transmission à gestion
électronique, système audio,
système de navigation
13 DOOR NO.1 30 A Lève-vitres électriques
14 WIPER-S 5 A Non utilisé
15 P/OUTLET RR 20 A Prise d'alimentation
16 SFT LOCK-
ACC 5 ASystème de commande de
verrouillage de sélecteur
FusibleAmpérageCircuit

443
4-3. Entretien à faire soi-même
4
Entretien et soin
CAMRY_D

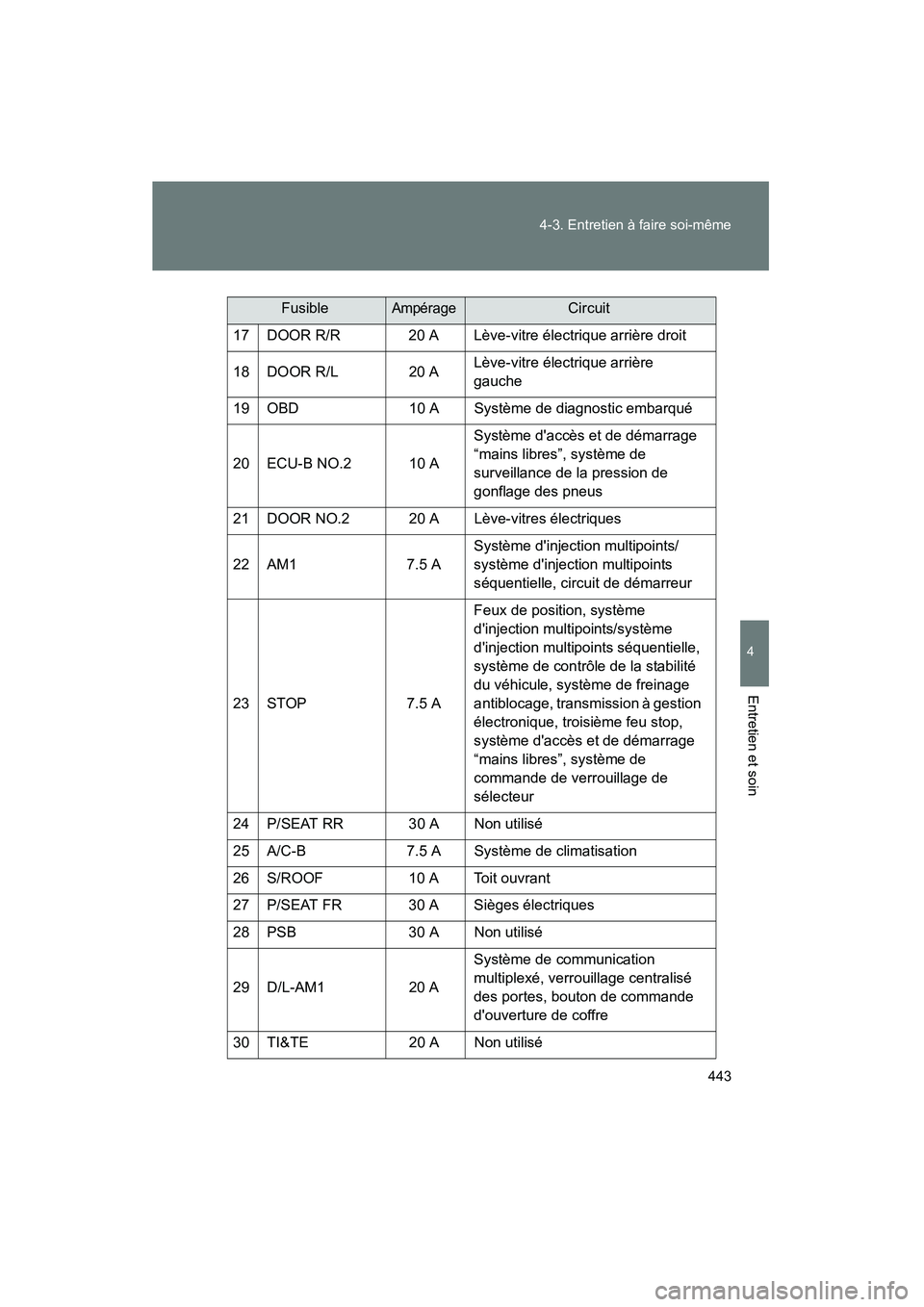

17 DOOR R/R 20 A Lève-vitre électrique arrière droit
18 DOOR R/L 20 A
Lève-vitre électrique arrière
gauche
19 OBD 10 A Système de diagnostic embarqué
20 ECU-B NO.2 10 A Système d'accès et de démarrage
“mains libres”, système de
surveillance de la pression de
gonflage des pneus
21 DOOR NO.2 20 A Lève-vitres électriques
22 AM1 7.5 A Système d'injection multipoints/
système d'injection multipoints
séquentielle, circuit de démarreur
23 STOP 7.5 A Feux de position, système
d'injection multipoints/système
d'injection multipoints séquentielle,
système de contrôle de la stabilité
du véhicule, système de freinage
antiblocage, transmission à gestion
électronique, troisième feu stop,
système d'accès et de démarrage
“mains libres”, système de
commande de verrouillage de
sélecteur
24 P/SEAT RR 30 A Non utilisé
25 A/C-B 7.5 A Système de climatisation
26 S/ROOF 10 A Toit ouvrant
27 P/SEAT FR 30 A Sièges électriques
28 PSB 30 A Non utilisé
29 D/L-AM1 20 A Système de communication
multiplexé, verrouillage centralisé
des portes, bouton de commande
d'ouverture de coffre
30 TI&TE 20 A Non utilisé
FusibleAmpérageCircuit

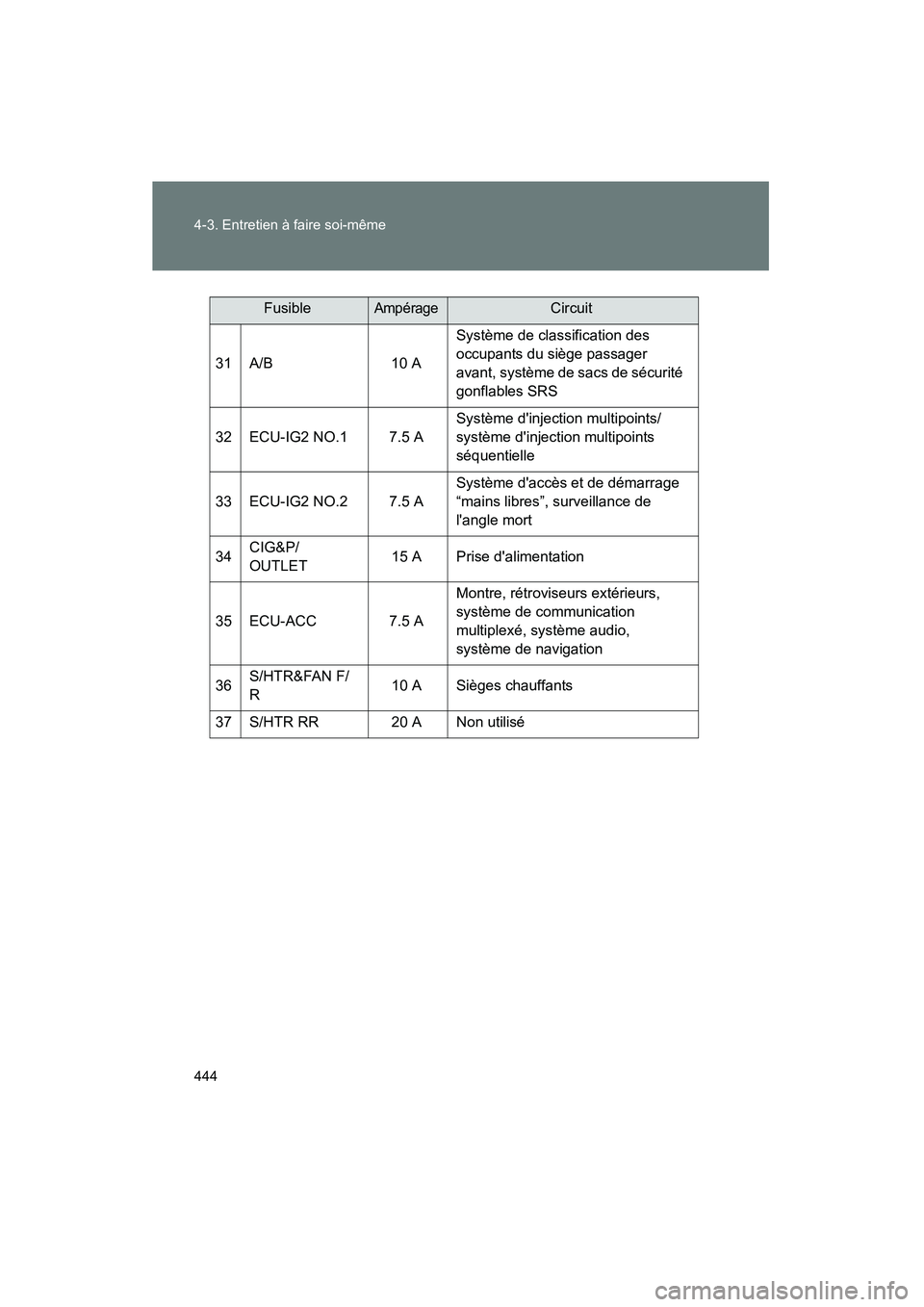

444 4-3. Entretien à faire soi-même
CAMRY_D
31 A/B10 ASystème de classification des
occupants du siège passager
avant, système de sacs de sécurité
gonflables SRS
32 ECU-IG2 NO.1 7.5 A Système d'injection multipoints/
système d'injection multipoints
séquentielle
33 ECU-IG2 NO.2 7.5 A Système d'accès et de démarrage
“mains libres”, surveillance de
l'angle mort
34 CIG&P/
OUTLET 15 A Prise d'alimentation
35 ECU-ACC 7.5 A Montre, rétroviseurs extérieurs,
système de communication
multiplexé, système audio,
système de navigation
36 S/HTR&FAN F/
R 10 A Sièges chauffants
37 S/HTR RR 20 A Non utilisé
FusibleAmpérageCircuit

445
4-3. Entretien à faire soi-même
4
Entretien et soin
CAMRY_D
■

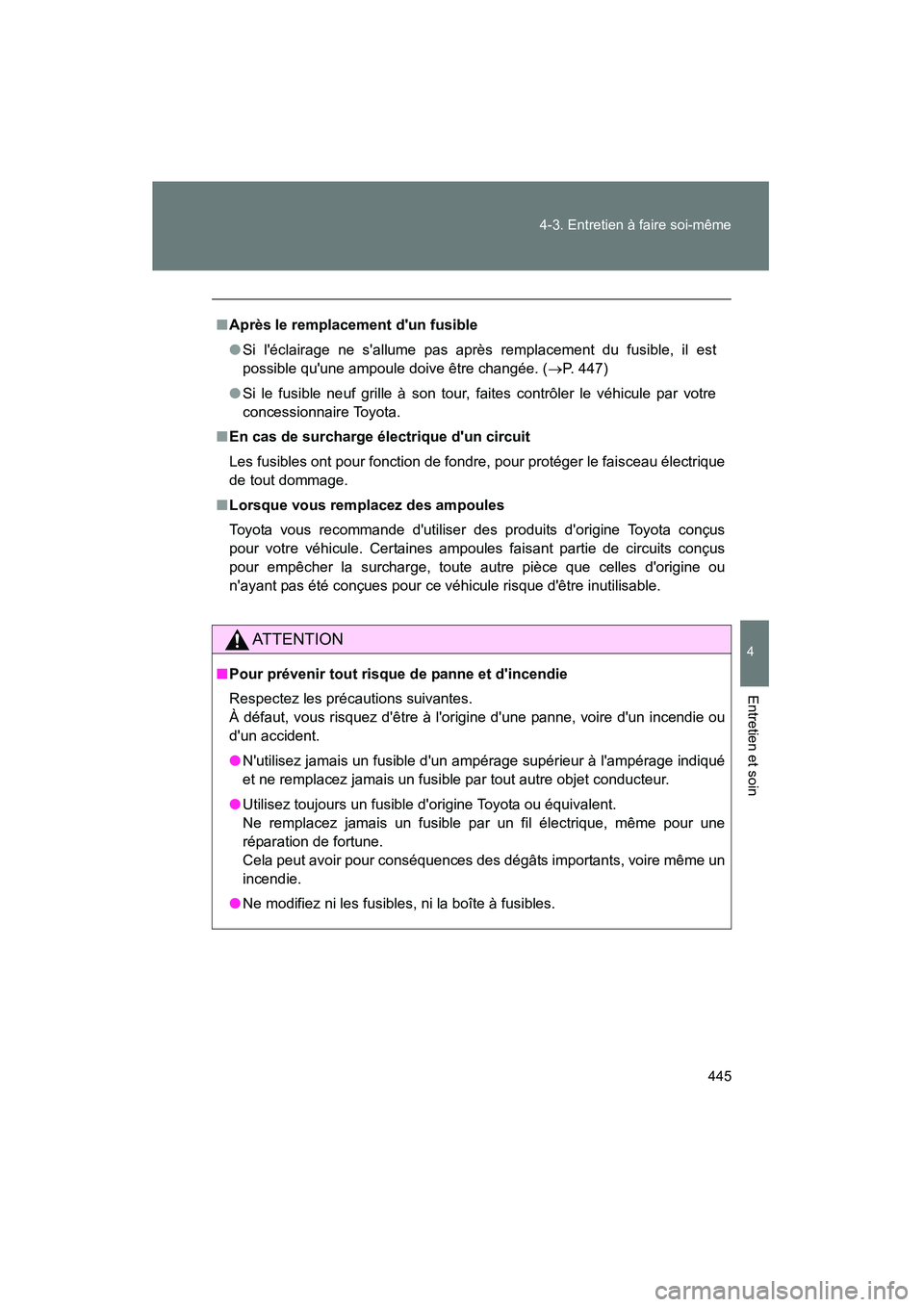

Après le remplacement d'un fusible
● Si l'éclairage ne s'allume pas après remplacement du fusible, il est
possible qu'une ampoule doive être changée. ( →P. 447)
● Si le fusible neuf grille à son tour, faites contrôler le véhicule par votre
concessionnaire Toyota.
■ En cas de surcharge électrique d'un circuit
Les fusibles ont pour fonction de fondre, pour protéger le faisceau électrique
de tout dommage.
■ Lorsque vous remplacez des ampoules
Toyota vous recommande d'utiliser des produits d'origine Toyota conçus
pour votre véhicule. Certaines ampoules faisant partie de circuits conçus
pour empêcher la surcharge, toute autre pièce que celles d'origine ou
n'ayant pas été conçues pour ce véhicule risque d'être inutilisable.
AT T E N T I O N
■Pour prévenir tout risque de panne et d'incendie
Respectez les précautions suivantes.
À défaut, vous risquez d'être à l'origine d'une panne, voire d'un incendie ou
d'un accident.
● N'utilisez jamais un fusible d'un ampérage supérieur à l'ampérage indiqué
et ne remplacez jamais un fusible par tout autre objet conducteur.
● Utilisez toujours un fusible d'origine Toyota ou équivalent.
Ne remplacez jamais un fusible par un fil électrique, même pour une
réparation de fortune.
Cela peut avoir pour conséquences des dégâts importants, voire même un
incendie.
● Ne modifiez ni les fusibles, ni la boîte à fusibles.

446 4-3. Entretien à faire soi-même
CAMRY_D

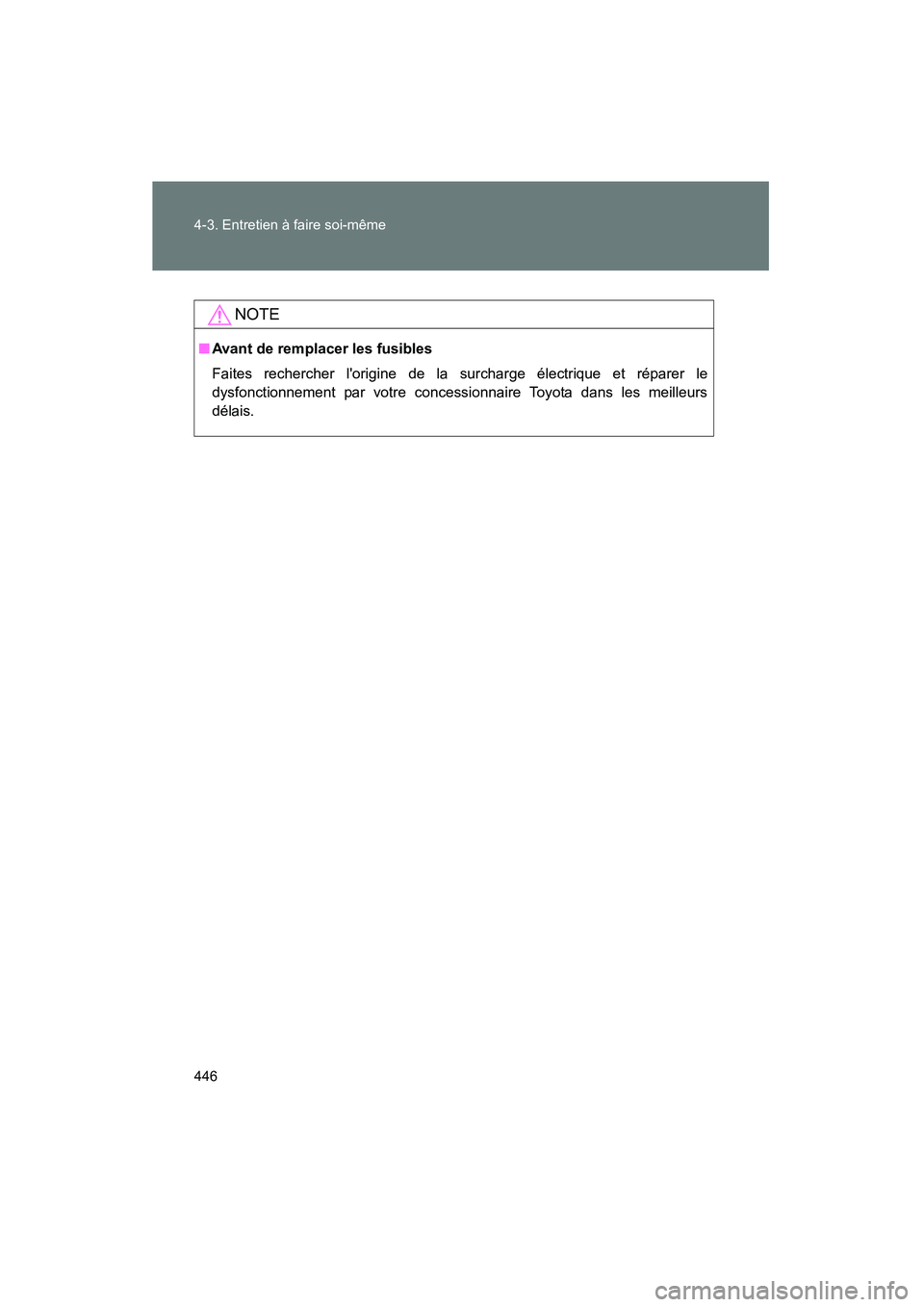

NOTE
■Avant de remplacer les fusibles
Faites rechercher l'origine de la surcharge électrique et réparer le
dysfonctionnement par votre concessionnaire Toyota dans les meilleurs
délais.

447
4-3. Entretien à faire soi-même
4
Entretien et soin
CAMRY_D

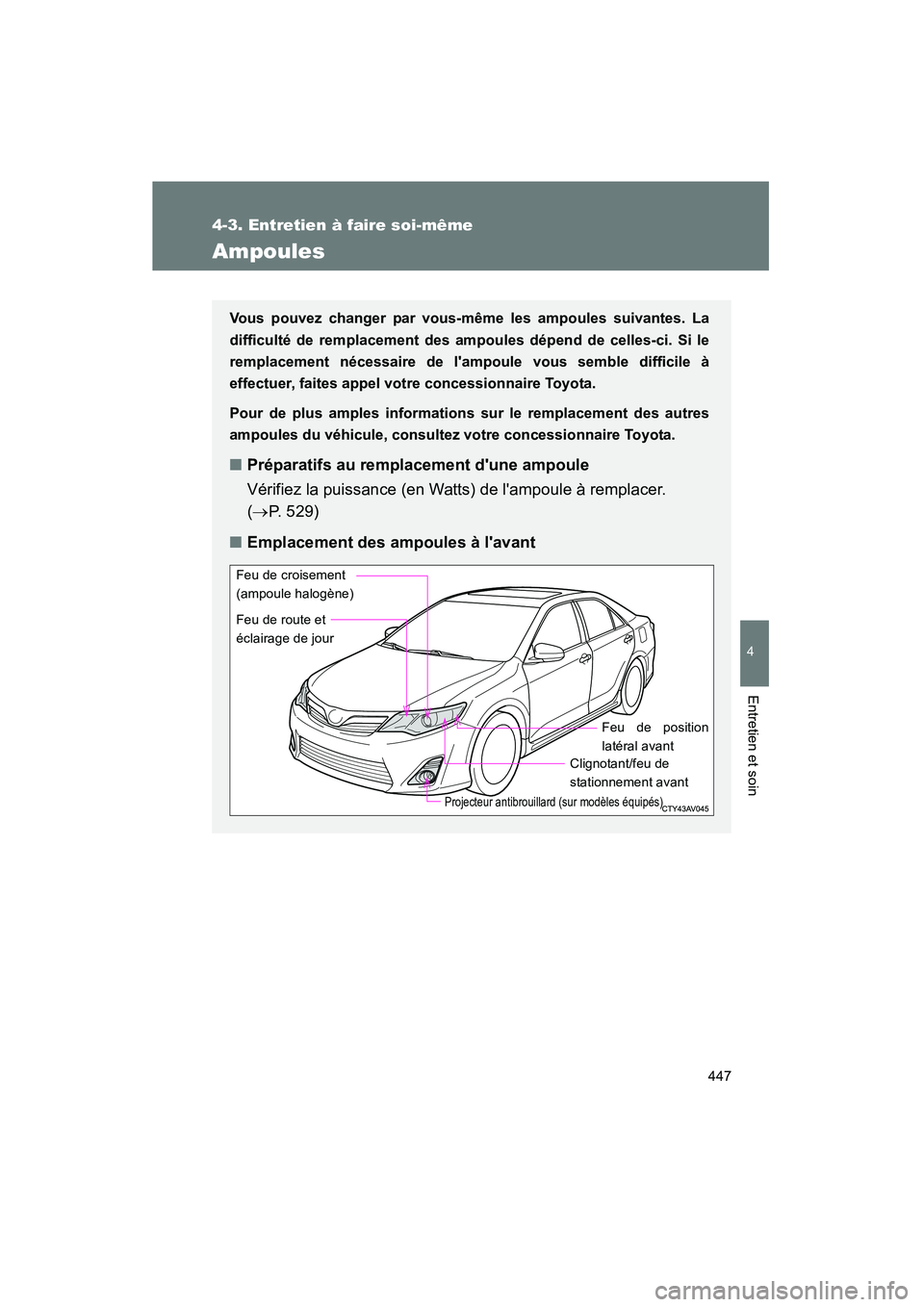

Ampoules
Vous pouvez changer par vous-même les ampoules suivantes. La
difficulté de remplacement des ampoules dépend de celles-ci. Si le
remplacement nécessaire de l'ampoule vous semble difficile à
effectuer, faites appel votre concessionnaire Toyota.
Pour de plus amples informations sur le remplacement des autres
ampoules du véhicule, consultez votre concessionnaire Toyota.
■ Préparatifs au remplacement d'une ampoule
Vérifiez la puissance (en Watts) de l'ampoule à remplacer.
(→ P. 529)
■ Emplacement des ampoules à l'avant
Feu de croisement
(ampoule halogène)
Feu de route et
éclairage de jour
Feu de position
latéral avant
Clignotant/feu de
stationnement avant
Projecteur antibrouillard (sur modèles équipés)

448 4-3. Entretien à faire soi-même
CAMRY_D

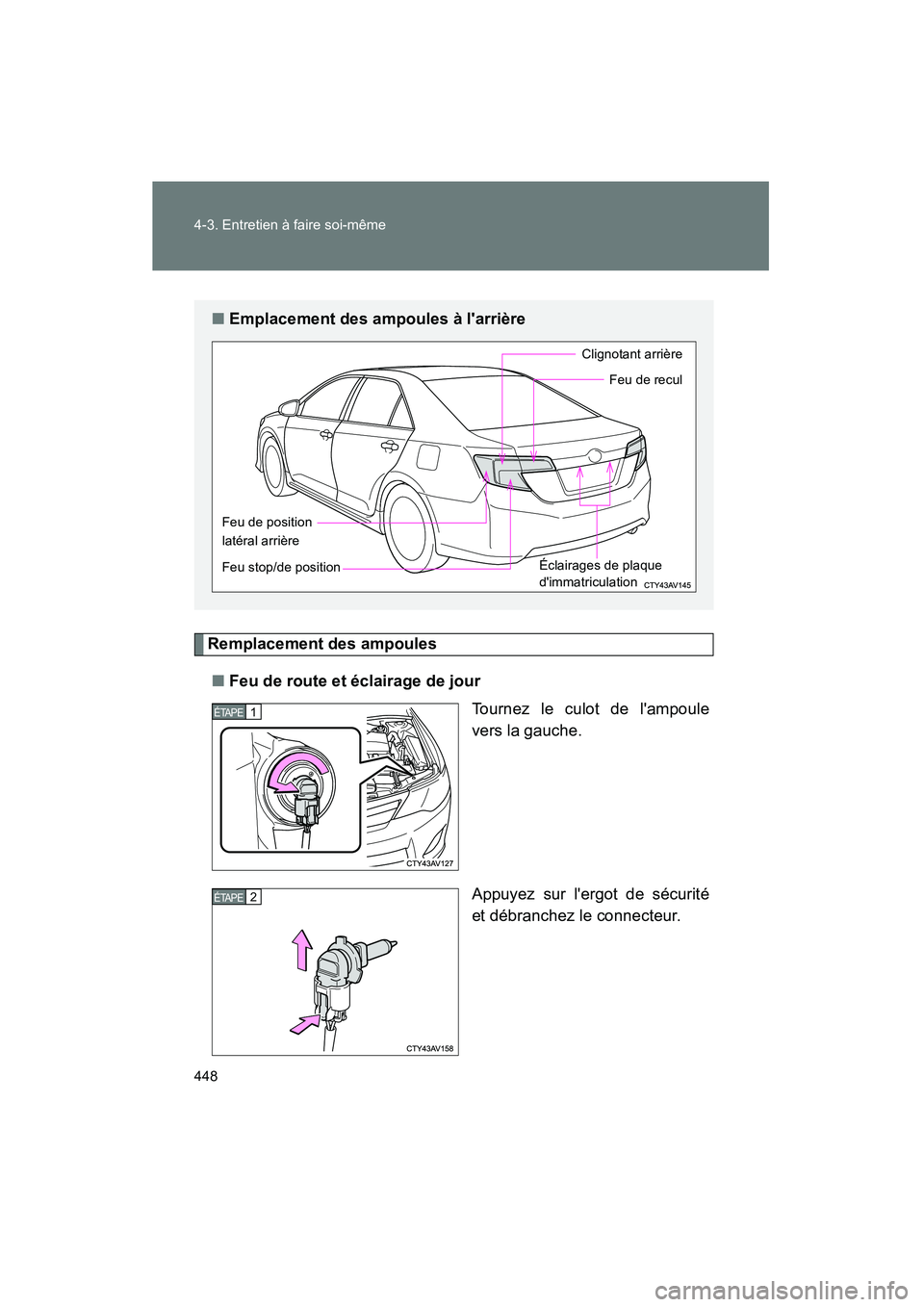

Remplacement des ampoules■ Feu de route et éclairage de jour
Tournez le culot de l'ampoule
vers la gauche.
Appuyez sur l'ergot de sécurité
et débranchez le connecteur.
■Emplacement des ampoules à l'arrière
Clignotant arrière
Feu stop/de position Éclairages de plaque
d'immatriculationFeu de recul
Feu de position
latéral arrière
1ÉTAPE
2ÉTAPE
