4-3. Entretien à faire soi-même
4
Entretien et soin
CAMRY_D
Télécommande du verrouillage centralisé/pile de la clé électronique∗
∗: Sur modèles équipés
Remplacez la pile par une neuve dès qu'elle est usée.
■Munissez-vous des éléments suivants:
●Tournevis plat
● Petit tournevis plat
● Pile au lithium CR2016 (véhicules dépourvus de système
d'accès et de démarrage “mains libres”), ou CR2032
(véhicules équipés d'un système d'accès et de démarrage
“mains libres”)
■ Remplacement de la pile (véhicules sans système d'accès
et de démarrage “mains libres”)
Ty p e A Retirez le cache.
Pour éviter d'abîmer la clé,
protégez l'extrémité du
tournevis avec un chiffon.
Pour éviter que les boutons ne
se séparent du reste, tournez-
les face vers le bas.
Retirez le module.
1ÉTAPE
2ÉTAPE

430 4-3. Entretien à faire soi-même
CAMRY_D
Ouvrez le couvercle du
logement de la pile en utilisant
une pièce de monnaie
protégée par du ruban
adhésif, etc. et retirez la pile
usée.
Mettez en place la pile neuve,
face “+” vers le haut.
Ty p e BRetirez le cache.
Pour éviter d'abîmer la clé,
protégez l'extrémité du
tournevis avec un chiffon.
Pour éviter que les boutons ne
se séparent du reste, tournez-
les face vers le bas.
Retirez le module.
3ÉTAPE
1ÉTAPE
2ÉTAPE

431
4-3. Entretien à faire soi-même
4
Entretien et soin
CAMRY_D
Ouvrez le couvercle du
logement de la pile en utilisant
une pièce de monnaie
protégée par du ruban
adhésif, etc. et retirez la pile
usée avec un petit tournevis
plat.
Mettez en place la pile neuve,
face “+” vers le haut.
■
Remplacement de la pile (véhicules équipés d'un système
d'accès et de démarrage “mains libres”)
Tirez la clé conventionnelle.
Retirez le cache.
Pour éviter d'abîmer la clé,
protégez l'extrémité du
tournevis avec un chiffon.
3ÉTAPE
1ÉTAPE
2ÉTAPE

432 4-3. Entretien à faire soi-même
CAMRY_D
■Utilisez une pile au lithium CR2016 (véhicules dépourvus de système
d'accès et de démarrage “mains libres”) ou CR2032 (véhicules équipés
d'un système d'accès et de démarrage “mains libres”)
●Vous trouverez ce modèle de pile chez votre concessionnaire Toyota, les
magasins d'équipements électroménagers ou les boutiques photo.
● Remplacez la pile uniquement par le même modèle ou un modèle
équivalent recommandé par le fabricant.
● Débarrassez-vous des piles usagées conformément à la réglementation
locale.
■ Si la pile de la clé est usée
Les symptômes suivants peuvent se manifester:
●Le système d'accès et de démarrage “mains libres” et la télécommande
du verrouillage centralisé ne fonctionne pas correctement.
● La portée utile est réduite.
AT T E N T I O N
■Pile et autres petites pièces démontées
Tenir hors de portée des enfants. Ces pièces sont petites et en cas
d'ingestion par un enfant, elles peuvent provoquer son étouffement. À
défaut, des blessures graves, voire mortelles, pourraient s'ensuivre.

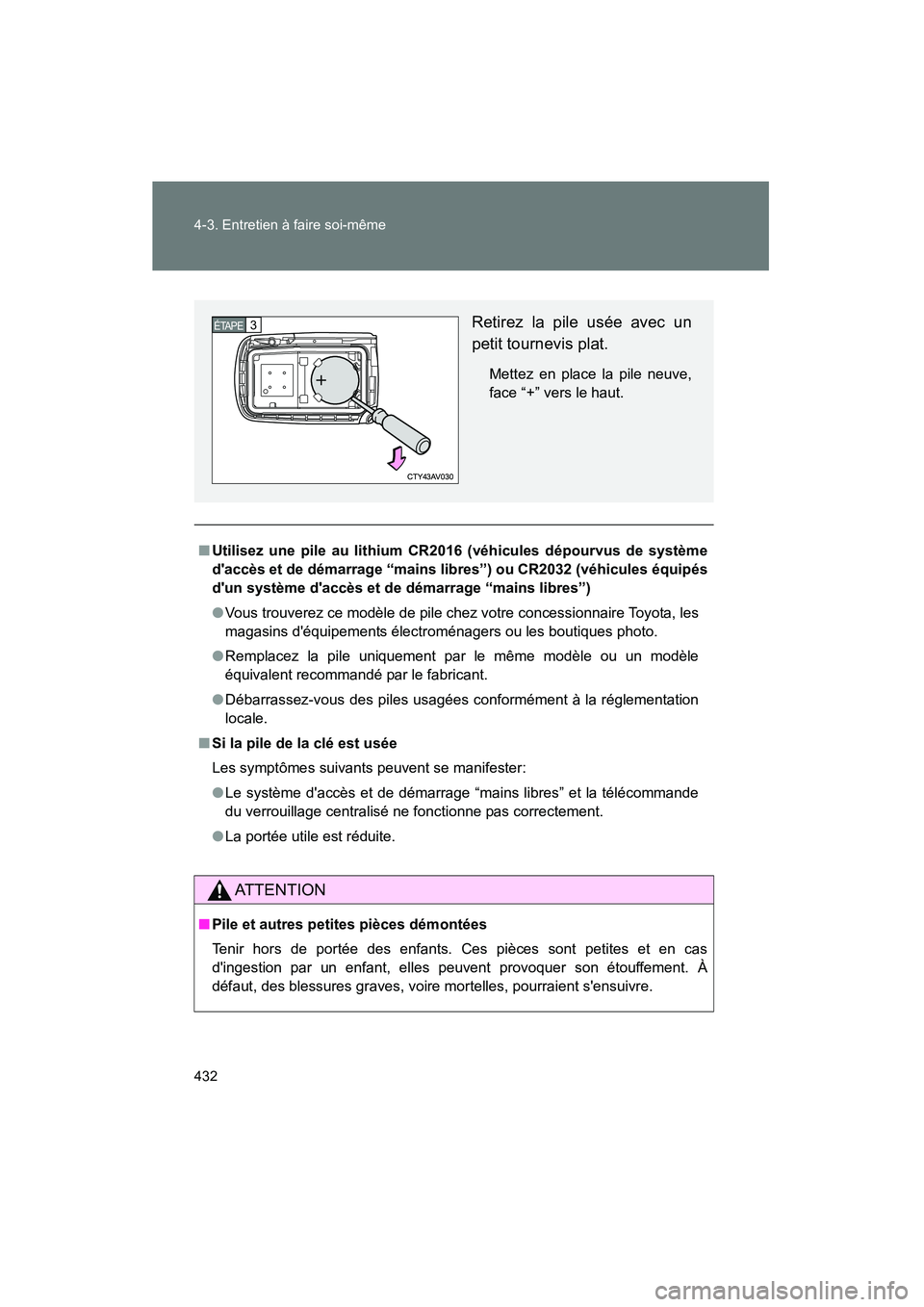

Retirez la pile usée avec un
petit tournevis plat.
Mettez en place la pile neuve,
face “+” vers le haut.
3ÉTAPE

433
4-3. Entretien à faire soi-même
4
Entretien et soin
CAMRY_D
NOTE
■
Pour retrouver un fonctionnement normal après remplacement de la
pile
Respectez les précautions suivantes pour prévenir tout risque d'accident:
● Opérez toujours avec les mains sèches.
La pile peut rouiller sous l'action de l'humidité.
● Ne touchez ni ne déplacez aucun composant interne à la télécommande.
● Ne tordez pas les bornes de la pile.

434
4-3. Entretien à faire soi-même
CAMRY_D
Vérification et remplacement des fusibles
Lorsqu'un équipement électrique ne fonctionne plus, c'est qu'un
fusible a probablement grillé. Dans ce cas, vérifiez le fusible et
remplacez-le si nécessaire.
Véhicules dépourvus de système d'accès et de démarrage
“mains libres”: Mettez le contacteur de démarrage antivol
sur arrêt.
Véhicules équipés d'un système d'accès et de démarrage
“mains libres”: Mettez le bouton de démarrage/d'arrêt
moteur “ENGINE START STOP” en mode ARRÊT.
Ouvrez le couvercle de la boîte à fusibles.
Compartiment moteur Appuyez sur les languettes et
ouvrez le couvercle par le
haut.
Sous le tableau de bord Retirez le couvercle.
Après une panne d'un système, consultez le tableau
“Disposition des fusibles et ampérages” ( →P. 437) pour
repérer le fusible à vérifier.1ÉTAPE
2ÉTAPE
3ÉTAPE

435
4-3. Entretien à faire soi-même
4
Entretien et soin
CAMRY_D
Retirez le fusible.
Seuls les fusibles de type A
peuvent être retirés à l'aide de
l'extracteur.
Vérifiez si le fusible est grillé.
Ty p e A Fusible normal
Fusible grillé
Remplacez le fusible grillé par
un neuf de même ampérage.
L'ampérage est indiqué sur le
couvercle de la boîte à
fusibles.
Ty p e BFusible normal
Fusible grillé
Remplacez le fusible grillé par
un neuf de même ampérage.
L'ampérage est indiqué sur le
couvercle de la boîte à
fusibles.
4ÉTAPE
5ÉTAPE

436 4-3. Entretien à faire soi-même
CAMRY_D
Ty p e CFusible normal
Fusible grillé
Contactez votre
concessionnaire Toyota.

437
4-3. Entretien à faire soi-même
4
Entretien et soin
CAMRY_D
Disposition des fusibles et ampérages
■ Compartiment moteur
Boîte à fusibles
Au dos du couvercle de la boîte à fusibles

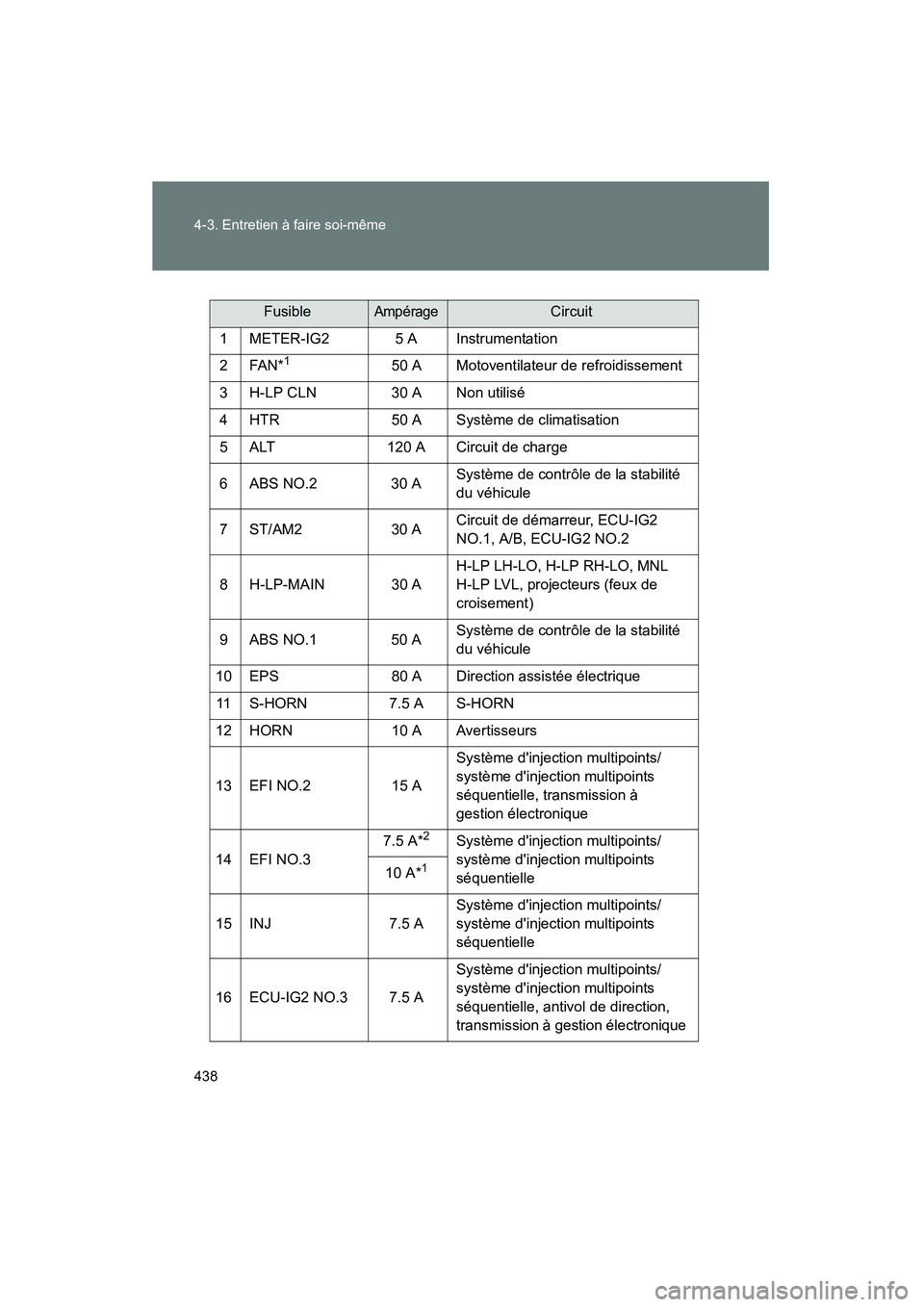

438 4-3. Entretien à faire soi-même
CAMRY_D
FusibleAmpérageCircuit
1 METER-IG2 5 A Instrumentation
2FAN*
150 A Motoventilateur de refroidissement
3 H-LP CLN 30 A Non utilisé
4 HTR 50 A Système de climatisation
5 ALT 120 A Circuit de charge
6 ABS NO.2 30 ASystème de contrôle de la stabilité
du véhicule
7 ST/AM2 30 ACircuit de démarreur, ECU-IG2
NO.1, A/B, ECU-IG2 NO.2
8 H-LP-MAIN 30 A H-LP LH-LO, H-LP RH-LO, MNL
H-LP LVL, projecteurs (feux de
croisement)
9 ABS NO.1 50 ASystème de contrôle de la stabilité
du véhicule
10 EPS 80 A Direction assistée électrique
11 S-HORN 7.5 A S-HORN
12 HORN 10 A Avertisseurs
13 EFI NO.2 15 ASystème d'injection multipoints/
système d'injection multipoints
séquentielle, transmission à
gestion électronique
14 EFI NO.3 7.5 A*
2Système d'injection multipoints/
système d'injection multipoints
séquentielle
10 A*
1
15 INJ
7.5 ASystème d'injection multipoints/
système d'injection multipoints
séquentielle
16 ECU-IG2 NO.3 7.5 A Système d'injection multipoints/
système d'injection multipoints
séquentielle, antivol de direction,
transmission à gestion électronique
