4-3. Entretien à faire soi-même
4
Entretien et soin
CAMRY_D
■
Feu de croisement (ampoule halogène)
Tournez le culot de l'ampoule
vers la gauche.
Appuyez sur l'ergot de sécurité
et débranchez le connecteur.
■ Projecteur antibrouillard (sur modèles équipés)
Tournez le volant à l'opposé du
projecteur antibrouillard dont
vous souhaitez remplacer
l'ampoule.
Par exemple, si vous souhaitez
remplacer l'ampoule du
projecteur antibrouillard gauche,
tournez le volant à droite.
1ÉTAPE
2ÉTAPE
1ÉTAPE

450 4-3. Entretien à faire soi-même
CAMRY_DEnlevez le clip de fixation de la
doublure d'aile.
Tournez le clip, puis tirez
dessus jusqu'en butée.
Tournez à nouveau le clip,
puis tirez dessus pour le sortir.
Enlevez partiellement la
doublure d'aile et débranchez le
connecteur tout en appuyant sur
l'ergot de sécurité.
Tournez le culot de l'ampoule
vers la gauche.
2ÉTAPE
3ÉTAPE
4ÉTAPE

451
4-3. Entretien à faire soi-même
4
Entretien et soin
CAMRY_D
■
Clignotant/feu de stationnement avant
Tournez le culot de l'ampoule
vers la gauche.
Retirez l'ampoule.
■ Feu de position latéral avant
Tournez le culot de l'ampoule
vers la gauche.
1ÉTAPE
2ÉTAPE
1ÉTAPE

452 4-3. Entretien à faire soi-même
CAMRY_DRetirez l'ampoule.
■ Feu de position latéral arrière, clignotant arrière et feu stop/
arrière
Ouvrez le couvercle de coffre et
retirez les clips de fixation de
l'habillage du coffre.
Tirez sur le crochet tout en
appuyant sur le bouton.
2ÉTAPE
1ÉTAPE
2ÉTAPE
Bouton

453
4-3. Entretien à faire soi-même
4
Entretien et soin
CAMRY_D
Enlevez partiellement l'habillage
du coffre.
Tournez le culot de l'ampoule
vers la gauche.
Feu de position latéral arrière
Clignotant arrière
Feu stop/de position
Retirez l'ampoule. Feu de position latéral arrière
Clignotant arrière
Feu stop/de position
■ Feu de recul
Ouvrez le couvercle de coffre et
retirez les clips. Ensuite, enlevez
partiellement l'habillage du
couvercle de coffre.
3ÉTAPE
4ÉTAPE
5ÉTAPE
1ÉTAPE

454 4-3. Entretien à faire soi-même
CAMRY_DAppuyez sur l'ergot de sécurité
et débranchez le connecteur.
Tournez le culot de l'ampoule
vers la gauche.
Retirez l'ampoule.
■ Éclairage de plaque d'immatriculation
Retirez l'optique.
Introduisez une clé Allen à la
bonne taille dans le trou de
l'optique, puis faites levier sur
cette dernière comme indiqué sur
la figure.
Pour éviter d'abîmer le véhicule,
protégez l'extrémité de la clé
Allen avec du ruban adhésif.
2ÉTAPE
3ÉTAPE
4ÉTAPE
1ÉTAPE

455
4-3. Entretien à faire soi-même
4
Entretien et soin
CAMRY_D

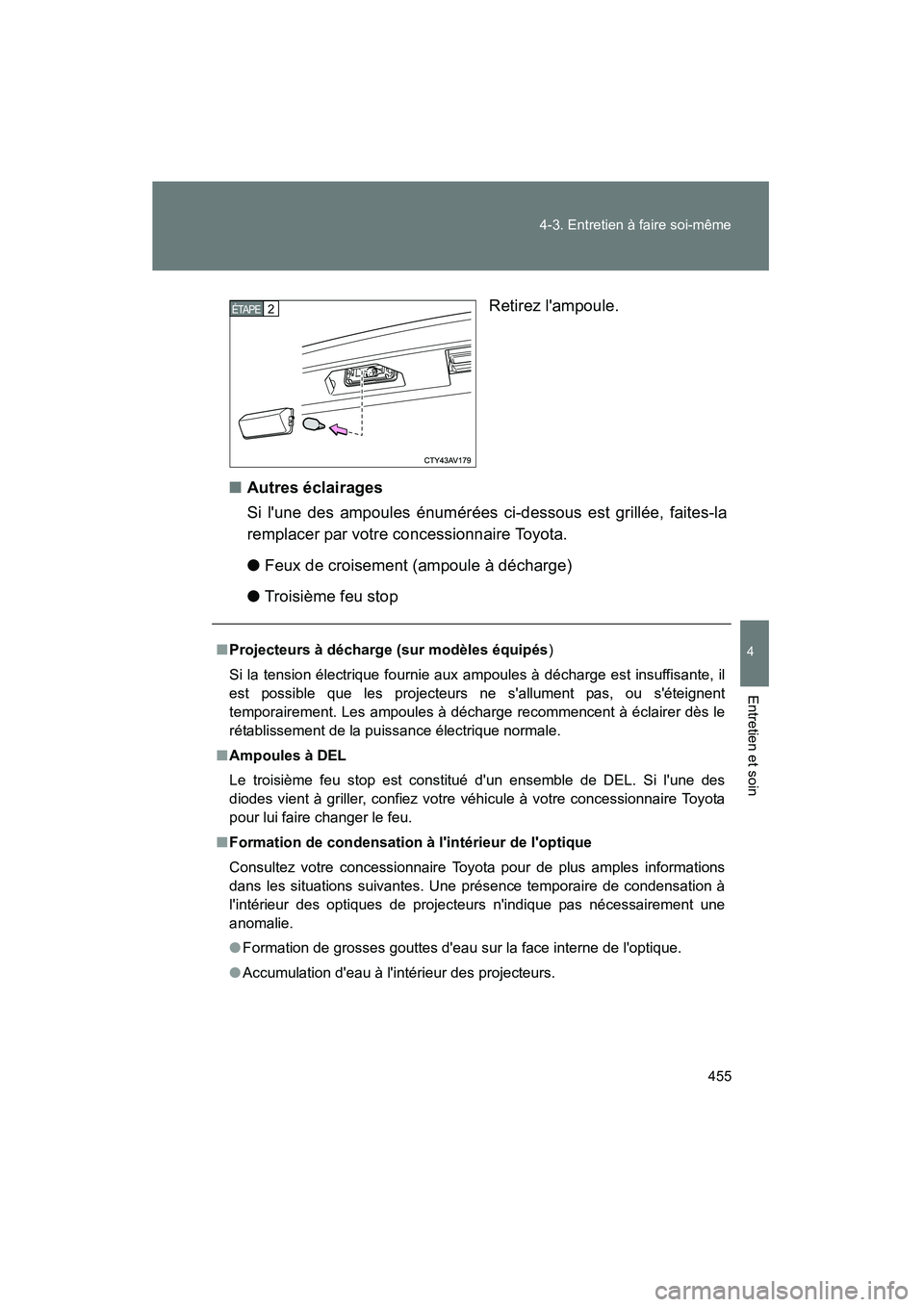

Retirez l'ampoule.
■ Autres éclairages
Si l'une des ampoules énumérées ci-dessous est grillée, faites-la
remplacer par votre concessionnaire Toyota.
●Feux de croisement (ampoule à décharge)
● Troisième feu stop
2ÉTAPE
■Projecteurs à décharge (sur modèles équipés )
Si la tension électrique fournie aux ampoules à décharge est insuffisante, il
est possible que les projecteurs ne s'allument pas, ou s'éteignent
temporairement. Les ampoules à décharge recommencent à éclairer dès le
rétablissement de la puissance électrique normale.
■ Ampoules à DEL
Le troisième feu stop est constitué d'un ensemble de DEL. Si l'une des
diodes vient à griller, confiez votre véhicule à votre concessionnaire Toyota
pour lui faire changer le feu.
■ Formation de condensation à l'intérieur de l'optique
Consultez votre concessionnaire Toyota pour de plus amples informations
dans les situations suivantes. Une présence temporaire de condensation à
l'intérieur des optiques de projecteurs n'indique pas nécessairement une
anomalie.
● Formation de grosses gouttes d'eau sur la face interne de l'optique.
● Accumulation d'eau à l'intérieur des projecteurs.

456 4-3. Entretien à faire soi-même
CAMRY_D
■Démontage et remontage des clips
Clip de fixation de l'habillage du coffr e et de l'habillage du couvercle de
coffre
Clip de fixation de la doublure d'aile
■ Lorsque vous remplacez des ampoules
→ P. 445 Démontage
Remontage
Remontage

457
4-3. Entretien à faire soi-même
4
Entretien et soin
CAMRY_D
AT T E N T I O N
■
Remplacement des ampoules
● Éteignez les feux. Ne pas essayer de changer l'ampoule tout de suite
après avoir éteint les feux.
Les ampoules sont très chaudes et pourraient vous brûler.
● Ne pas toucher le verre de l'ampoule à mains nues. Tenez l'ampoule par
sa partie métallique ou plastique.
Si vous rayez l'ampoule ou la laissez tomber, elle risque de se casser.
● Remontez soigneusement les ampoules et toutes les pièces nécessaires
à leur fixation. Respectez cette recommandation pour éviter tout risque de
surchauffe, d'incendie ou d'infiltration d'eau à l'intérieur de l'optique,
susceptible d'endommager les projecteurs ou de causer la formation de
condensation sur la face intérieure de l'optique.

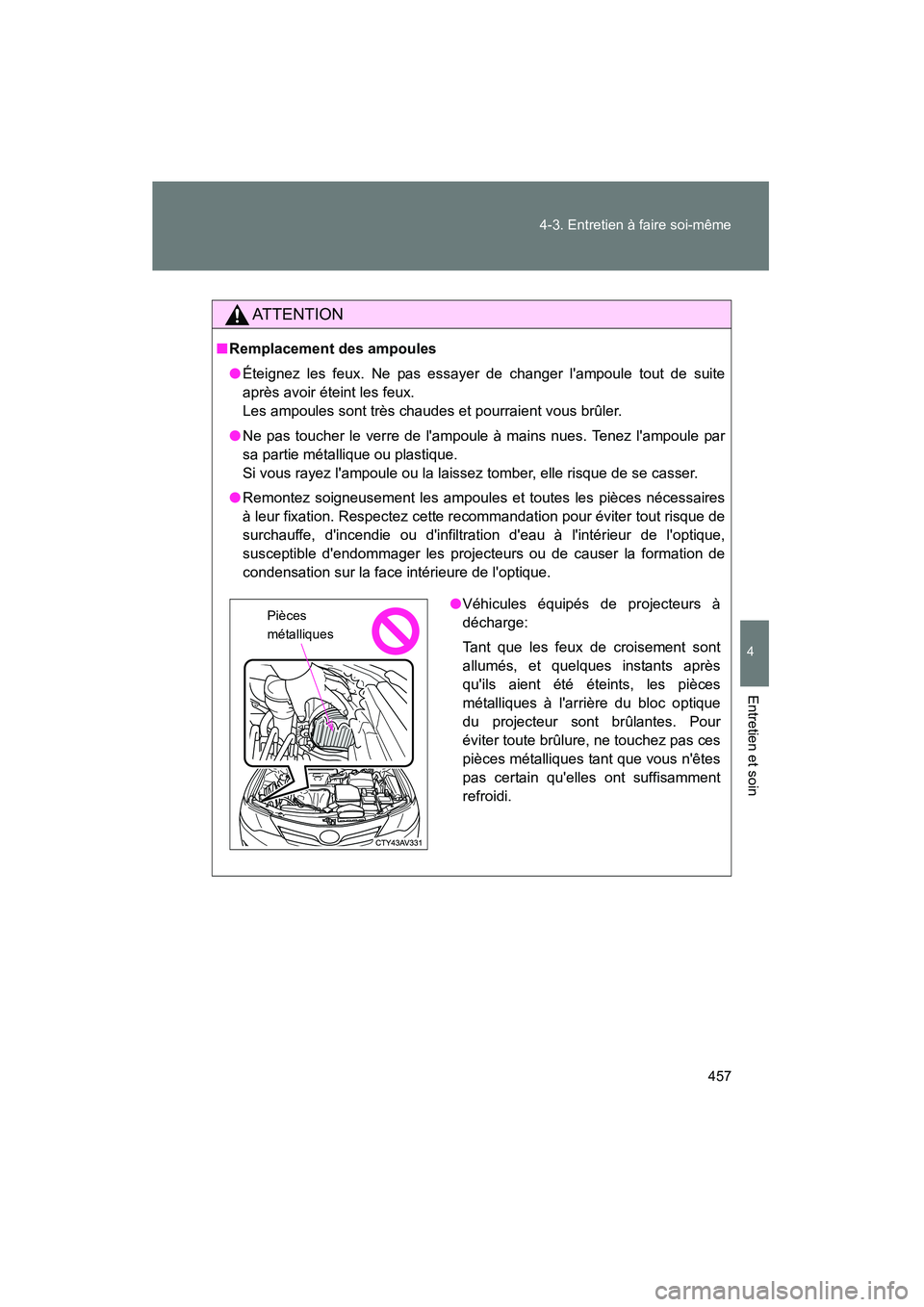

●Véhicules équipés de projecteurs à
décharge:
Tant que les feux de croisement sont
allumés, et quelques instants après
qu'ils aient été éteints, les pièces
métalliques à l'arrière du bloc optique
du projecteur sont brûlantes. Pour
éviter toute brûlure, ne touchez pas ces
pièces métalliques tant que vous n'êtes
pas certain qu'elles ont suffisamment
refroidi.Pièces
métalliques

458 4-3. Entretien à faire soi-même
CAMRY_D
AT T E N T I O N
■Projecteurs à décharge (sur modèles équipés)
●Consultez votre concessionnaire Toyota avant de remplacer les
projecteurs à décharge (y compris les ampoules).
● Ne touchez pas les douilles haute tension des projecteurs à décharge
lorsque les projecteurs sont allumés.
Une tension extrêmement élevée de 30000 V serait alors déchargée, au
risque de vous blesser grièvement, voire mortellement, par électrocution.
● N'essayez pas de démonter ou de réparer les ampoules à décharge des
projecteurs de feux de croisement, les connecteurs, les circuits
d'alimentation électrique ou tout autre composant afférent.
Vous risqueriez une électrocution et des blessures graves, voire mortelles.
■ Pour prévenir tout risque de panne ou d'incendie
Assurez-vous de la bonne mise en place et du verrouillage complet des
ampoules.
