Page 481 of 648

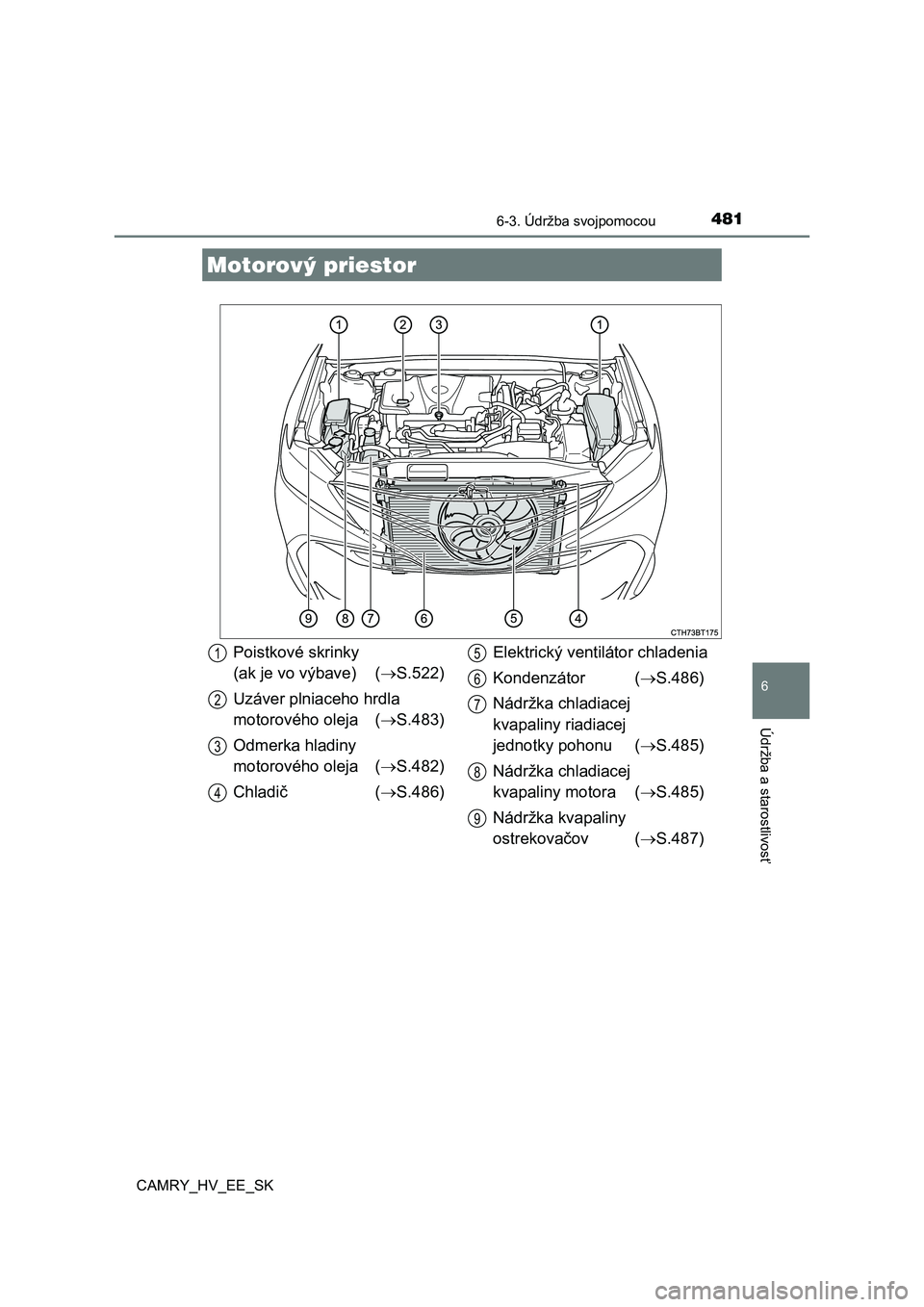

4816-3. Údržba svojpomocou
CAMRY_HV_EE_SK
6
Údržba a starostlivosť
Motorový priestor
Poistkové skrinky
(ak je vo výbave) ( S.522)
Uzáver plniaceho hrdla
motorového oleja ( S.483)
Odmerka hladiny
motorového oleja ( S.482)
Chladič ( S.486)
Elektrický ventilátor chladenia
Kondenzátor ( S.486)
Nádržka chladiacej
kvapaliny riadiacej
jednotky pohonu ( S.485)
Nádržka chladiacej
kvapaliny motora ( S.485)
Nádržka kvapaliny
ostrekovačov ( S.487)
1
2
3
4
5
6
7
8
9
Page 482 of 648

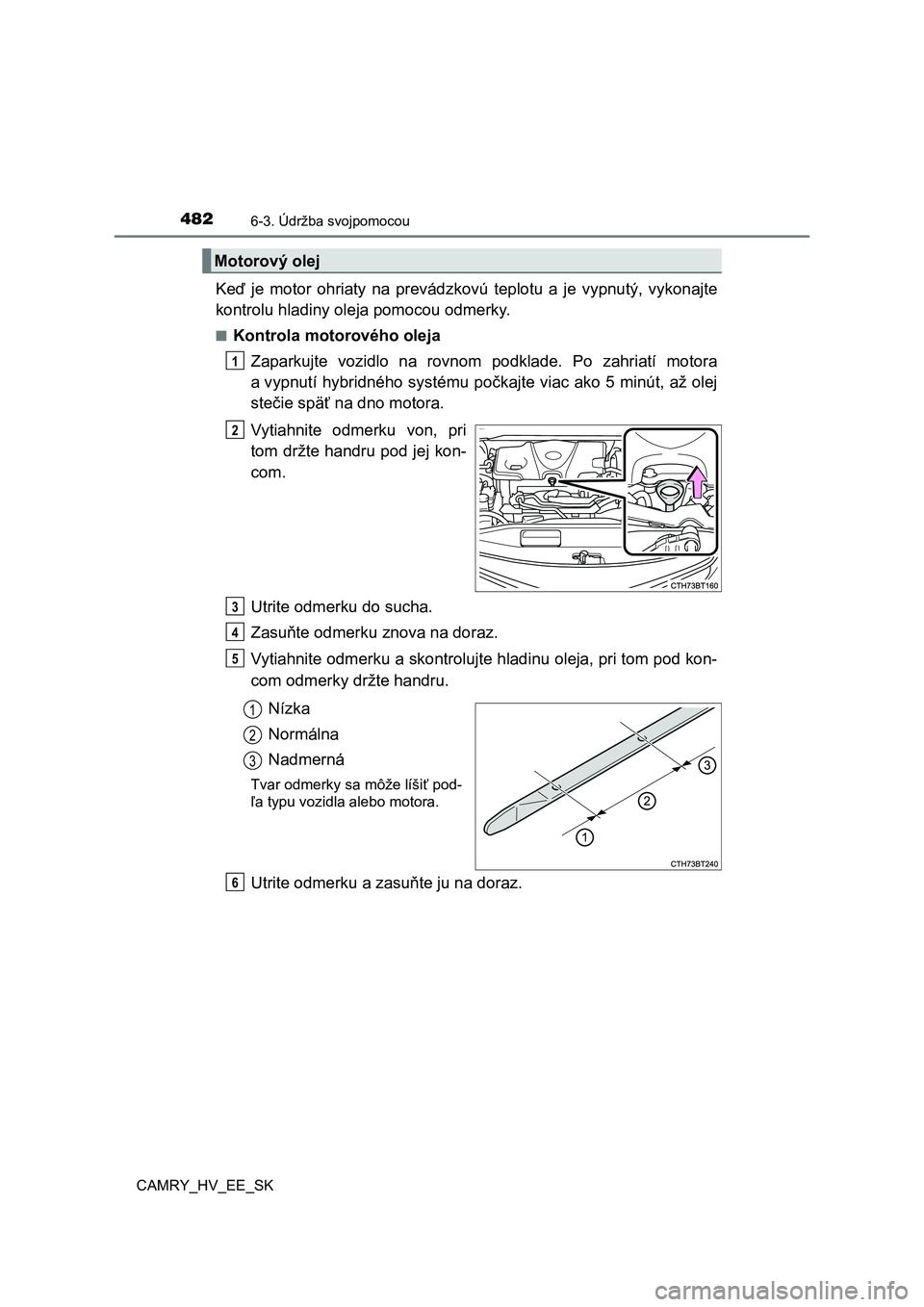

4826-3. Údržba svojpomocou
CAMRY_HV_EE_SK
Keď je motor ohriaty na prevádzkovú teplotu a je vypnutý, vykonajte
kontrolu hladiny ole ja pomocou odmerky.
■Kontrola motorového oleja
Zaparkujte vozidlo na rovnom p odklade. Po zahriatí motora
a vypnutí hybridného systému počkajte viac ako 5 minút, až olej
stečie späť na dno motora.
Vytiahnite odmerku von, pri
tom držte handru pod jej kon-
com.
Utrite odmerku do sucha.
Zasuňte odmerku znova na doraz.
Vytiahnite odmerku a skontrolujt e hladinu oleja, pri tom pod kon-
com odmerky držte handru.
Nízka
Normálna
Nadmerná
Tvar odmerky sa môže líšiť pod-
ľa typu vozidla alebo motora.
Utrite odmerku a zasuňte ju na doraz.
Motorový olej
1
2
3
4
5
1
2
3
6
Page 483 of 648

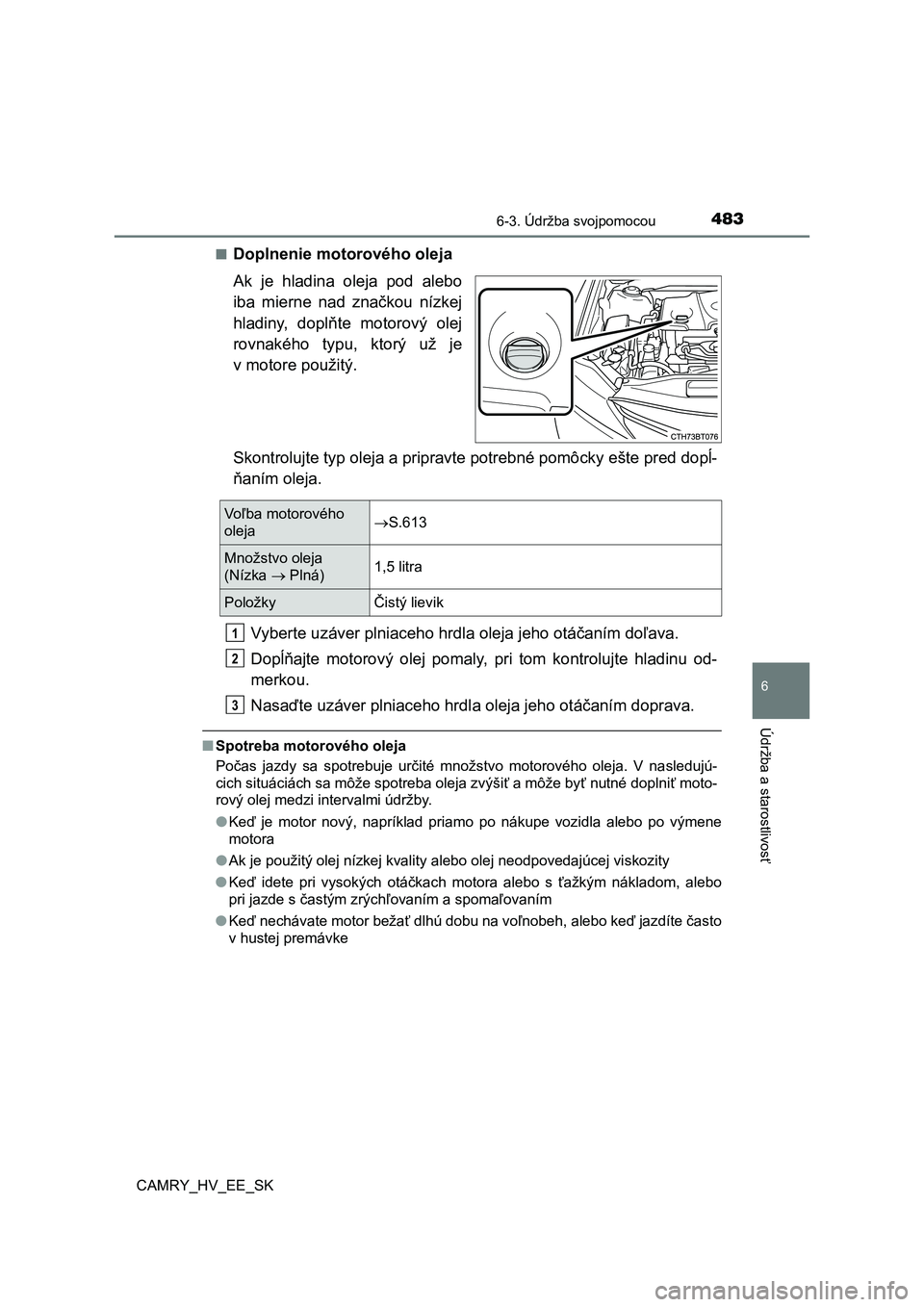

4836-3. Údržba svojpomocou
CAMRY_HV_EE_SK
6
Údržba a starostlivosť
■Doplnenie motorového oleja
Ak je hladina oleja pod alebo
iba mierne nad značkou nízkej
hladiny, doplňte motorový olej
rovnakého typu, ktorý už je
v motore použitý.
Skontrolujte typ oleja a pripravte potrebné pomôcky ešte pred d opĺ-
ňaním oleja.
Vyberte uzáver plniaceho hrdla oleja jeho otáčaním doľava.
Dopĺňajte motorový olej pomaly, p ri tom kontrolujte hladinu od-
merkou.
Nasaďte uzáver plniaceho hrdl a oleja jeho otáčaním doprava.
■Spotreba motorového oleja
Počas jazdy sa spotrebuje určité množstvo motorového oleja. V n asledujú-
cich situáciách sa môže spotreba oleja zvýšiť a môže byť nutné doplniť moto-
rový olej medzi intervalmi údržby.
● Keď je motor nový, napríklad priamo po nákupe vozidla alebo po výmene
motora
● Ak je použitý olej nízkej kvality alebo olej neodpovedajúcej viskozity
● Keď idete pri vysokých otáčkach motora alebo s ťažkým nákladom, alebo
pri jazde s častým zrýchľovaním a spomaľovaním
● Keď nechávate motor bežať dlhú dobu na voľnobeh, alebo keď jazdíte často
v hustej premávke
Voľba motorového
oleja S.613
Množstvo oleja
(Nízka Plná) 1,5 litra
Položky Čistý lievik
1
2
3
Page 484 of 648

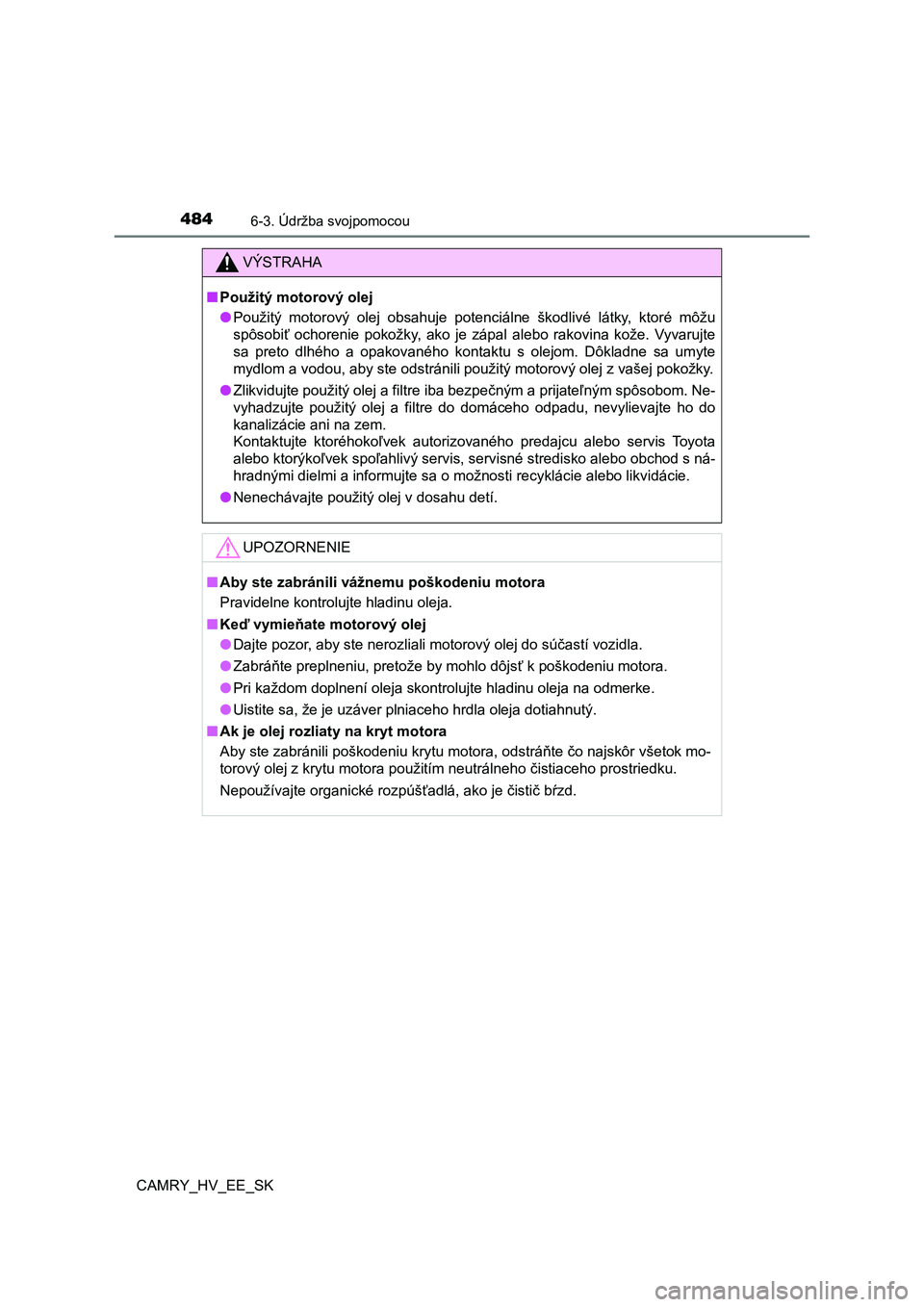

4846-3. Údržba svojpomocou
CAMRY_HV_EE_SK
VÝSTRAHA
■Použitý motorový olej
● Použitý motorový olej obsahuje potenciálne škodlivé látky, ktoré môžu
spôsobiť ochorenie pokožky, ako je zápal alebo rakovina kože. V yvarujte
sa preto dlhého a opakovaného kontaktu s olejom. Dôkladne sa um yte
mydlom a vodou, aby ste odstránili použitý motorový olej z vaše j pokožky.
● Zlikvidujte použitý olej a filtre iba bezpečným a prijateľným spôsobom. Ne-
vyhadzujte použitý olej a filtre do domáceho odpadu, nevylievaj te ho do
kanalizácie ani na zem.
Kontaktujte ktoréhokoľvek autorizovaného predajcu alebo servis To y o t a
alebo ktorýkoľvek spoľahlivý servis, servisné stredisko alebo o bchod s ná-
hradnými dielmi a informujte sa o možnosti recyklácie alebo lik vidácie.
● Nenechávajte použitý olej v dosahu detí.
UPOZORNENIE
■Aby ste zabránili vážnemu poškodeniu motora
Pravidelne kontrolujte hladinu oleja.
■ Keď vymieňate motorový olej
● Dajte pozor, aby ste nerozliali motorový olej do súčastí vozidla.
● Zabráňte preplneniu, pretože by mohlo dôjsť k poškodeniu motora.
● Pri každom doplnení oleja skontrolujte hladinu oleja na odmerke.
● Uistite sa, že je uzáver plniaceho hrdla oleja dotiahnutý.
■ Ak je olej rozliaty na kryt motora
Aby ste zabránili poškodeniu krytu motora, odstráňte čo najskôr všetok mo-
torový olej z krytu motora použitím neutrálneho čistiaceho pros triedku.
Nepoužívajte organické rozpúšťadlá, ako je čistič bŕzd.

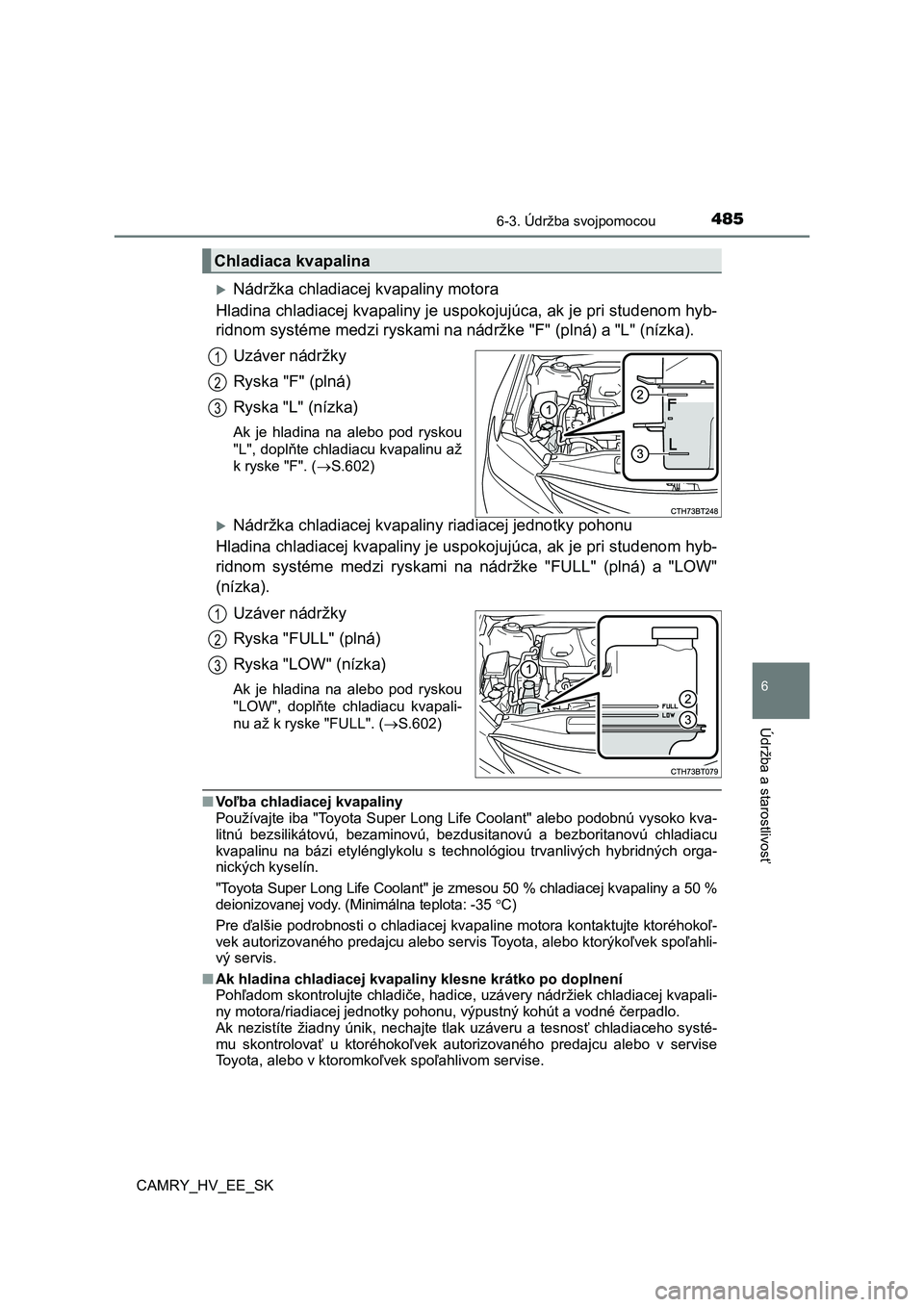

Page 485 of 648

4856-3. Údržba svojpomocou
CAMRY_HV_EE_SK
6
Údržba a starostlivosť
Nádržka chladiacej kvapaliny motora
Hladina chladiacej kvapaliny je uspokojujúca, ak je pri studeno m hyb-
ridnom systéme medzi ryskami na nádržke "F" (plná) a "L" (nízka).
Uzáver nádržky
Ryska "F" (plná)
Ryska "L" (nízka)
Ak je hladina na alebo pod ryskou
"L", doplňte chladiacu kvapalinu až
k ryske "F". ( S.602)
Nádržka chladiacej kvapaliny riadiacej jednotky pohonu
Hladina chladiacej kvapaliny je uspokojujúca, ak je pri studeno m hyb-
ridnom systéme medzi ryskami na nádržke "FULL" (plná) a "LOW"
(nízka).
Uzáver nádržky
Ryska "FULL" (plná)
Ryska "LOW" (nízka)
Ak je hladina na alebo pod ryskou
"LOW", doplňte chladiacu kvapali-
nu až k ryske "FULL". ( S.602)
■Voľba chladiacej kvapaliny
Používajte iba "Toyota Super Long Life Coolant" alebo podobnú v ysoko kva-
litnú bezsilikátovú, bezaminovú, bezdusitanovú a bezboritanovú chladiacu
kvapalinu na bázi etylénglykolu s technológiou trvanlivých hybr idných orga-
nických kyselín.
"Toyota Super Long Life Coolant" je zmesou 50 % chladiacej kvapa liny a 50 %
deionizovanej vody. (Minimálna teplota: -35 C)
Pre ďalšie podrobnosti o chladiacej kvapaline motora kontaktujt e ktoréhokoľ-
vek autorizovaného predajcu alebo servis Toyota, alebo ktorýkoľ vek spoľahli-
vý servis.
■ Ak hladina chladiacej kvapaliny klesne krátko po doplnení
Pohľadom skontrolujte chladiče, hadice, uzávery nádržiek chladi acej kvapali-
ny motora/riadiacej jednotky pohonu, výpustný kohút a vodné čer padlo.
Ak nezistíte žiadny únik, nechajte tlak uzáveru a tesnosť chlad iaceho systé-
mu skontrolovať u ktoréhokoľvek autorizovaného predajcu alebo v servise
Toyota, alebo v ktoromkoľvek spoľahlivom servise.
Chladiaca kvapalina
1
2
3
1
2
3
Page 486 of 648

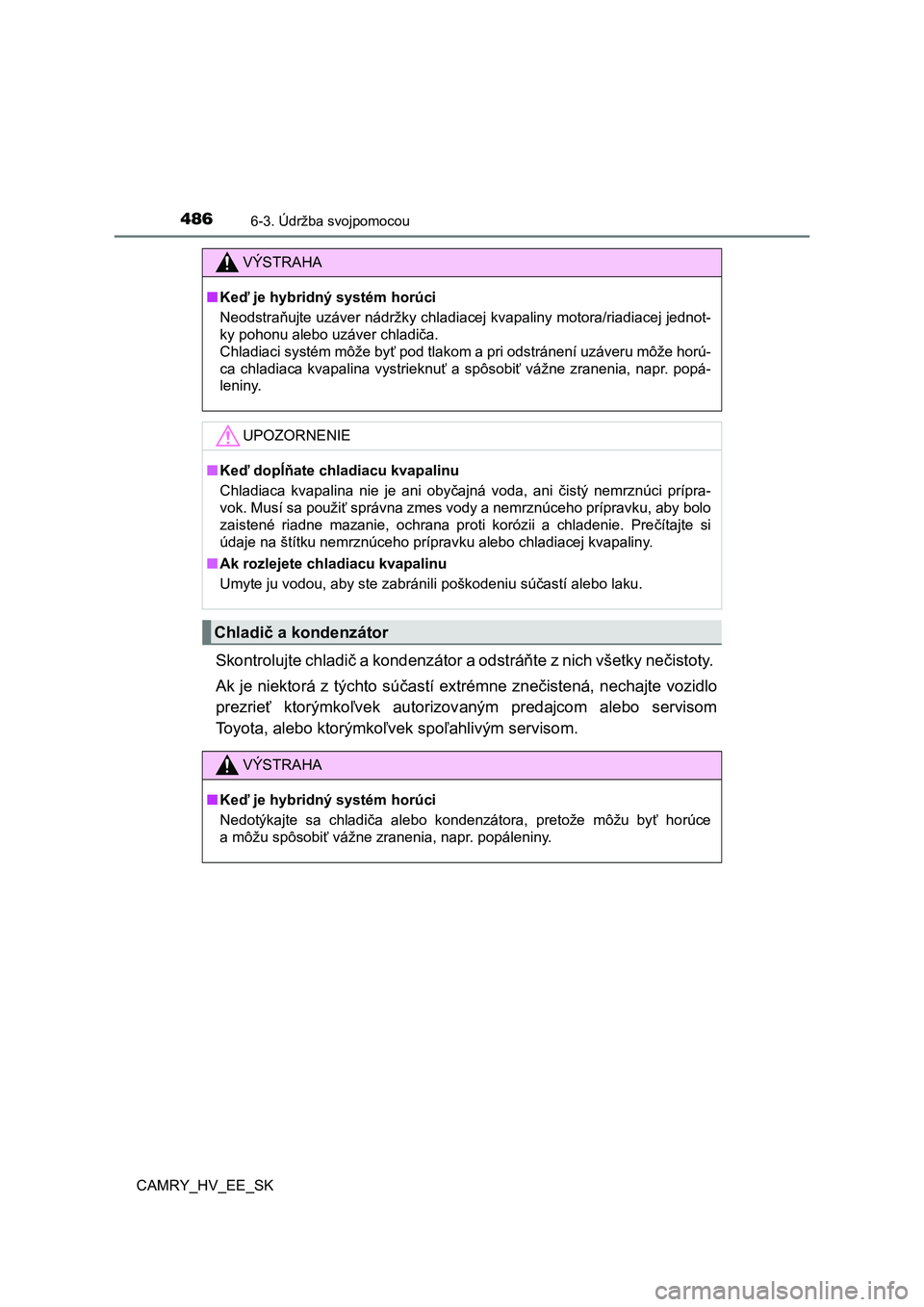

4866-3. Údržba svojpomocou
CAMRY_HV_EE_SK
Skontrolujte chladič a kondenzátor a odstráňte z nich všetky nečistoty.
Ak je niektorá z týchto súčastí extrémne znečistená, nechajte vozidlo
prezrieť ktorýmkoľvek autorizov aným predajcom alebo servisom
Toyota, alebo ktorýmkoľv ek spoľahlivým servisom.
VÝSTRAHA
■Keď je hybridný systém horúci
Neodstraňujte uzáver nádržky chladiacej kvapaliny motora/riadia cej jednot-
ky pohonu alebo uzáver chladiča.
Chladiaci systém môže byť pod tlakom a pri odstránení uzáveru m ôže horú-
ca chladiaca kvapalina vystrieknuť a spôsobiť vážne zranenia, n apr. popá-
leniny.
UPOZORNENIE
■ Keď dopĺňate chladiacu kvapalinu
Chladiaca kvapalina nie je ani obyčajná voda, ani čistý nemrznú ci prípra-
vok. Musí sa použiť správna zmes vody a nemrznúceho prípravku, aby bolo
zaistené riadne mazanie, ochrana proti korózii a chladenie. Pre čítajte si
údaje na štítku nemrznúceho prípravku alebo chladiacej kvapalin y.
■ Ak rozlejete chladiacu kvapalinu
Umyte ju vodou, aby ste zabránili poškodeniu súčastí alebo laku .
Chladič a kondenzátor
VÝSTRAHA
■Keď je hybridný systém horúci
Nedotýkajte sa chladiča alebo kondenzátora, pretože môžu byť ho rúce
a môžu spôsobiť vážne zranenia, napr. popáleniny.
Page 487 of 648

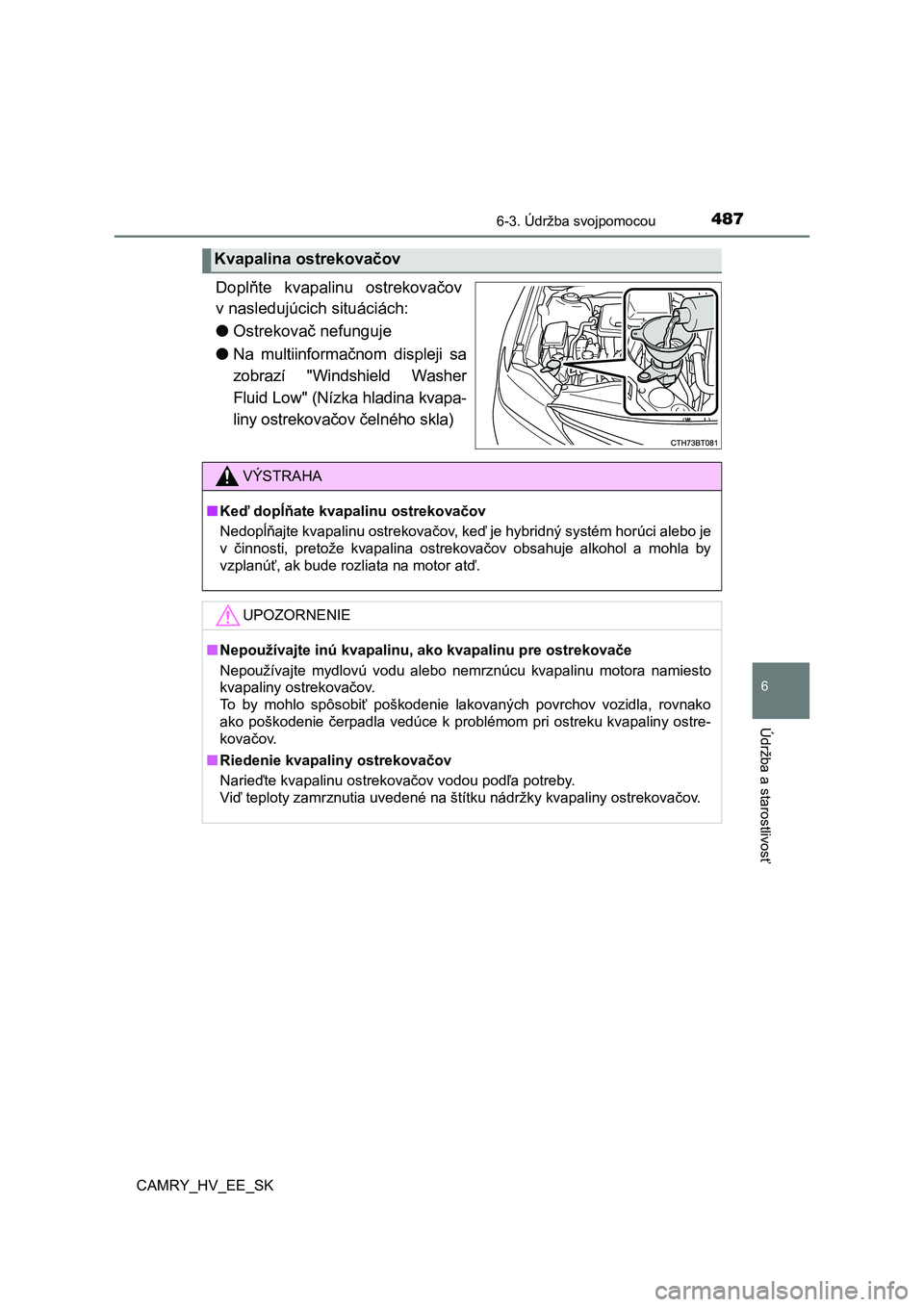

4876-3. Údržba svojpomocou
CAMRY_HV_EE_SK
6
Údržba a starostlivosť
Doplňte kvapalinu ostrekovačov
v nasledujúcich situáciách:
● Ostrekovač nefunguje
● Na multiinformačnom displeji sa
zobrazí "Windshield Washer
Fluid Low" (Nízka hladina kvapa-
liny ostrekovačov čelného skla)
Kvapalina ostrekovačov
VÝSTRAHA
■ Keď dopĺňate kvapalinu ostrekovačov
Nedopĺňajte kvapalinu ostrekovačov, keď je hybridný systém horú ci alebo je
v činnosti, pretože kvapalina ostrekovačov obsahuje alkohol a m ohla by
vzplanúť, ak bude rozliata na motor atď.
UPOZORNENIE
■ Nepoužívajte inú kvapalinu, ako kvapalinu pre ostrekovače
Nepoužívajte mydlovú vodu alebo nemrznúcu kvapalinu motora nami esto
kvapaliny ostrekovačov.
To by mohlo spôsobiť poškodenie lakovaných povrchov vozidla, ro vnako
ako poškodenie čerpadla vedúce k problémom pri ostreku kvapalin y ostre-
kovačov.
■ Riedenie kvapaliny ostrekovačov
Narieďte kvapalinu ostrekovačov vodou podľa potreby.
Viď teploty zamrznutia uvedené na štítku nádržky kvapaliny ostr ekovačov.
Page 488 of 648

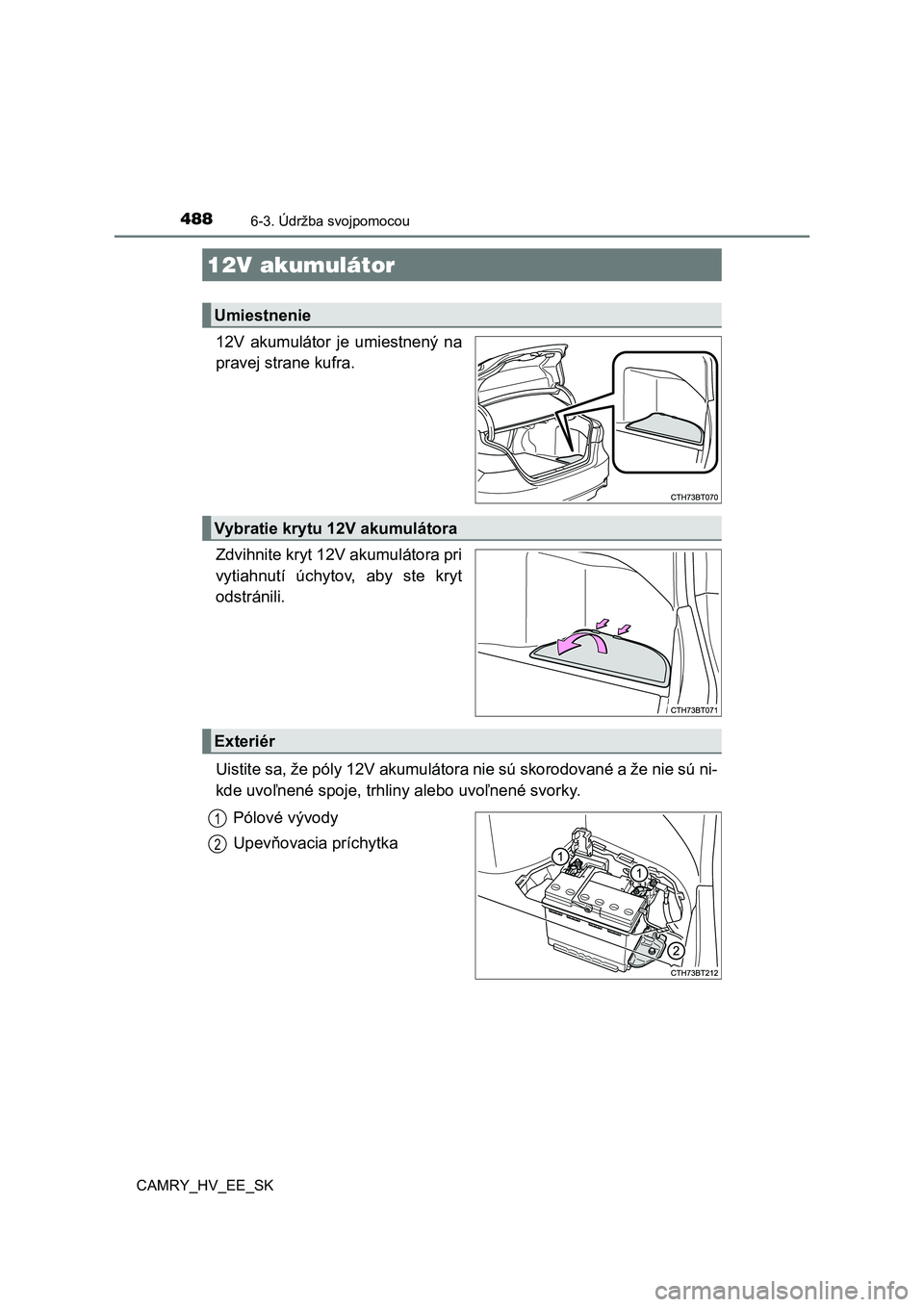

4886-3. Údržba svojpomocou
CAMRY_HV_EE_SK
12V akumulátor je umiestnený na
pravej strane kufra.
Zdvihnite kryt 12V akumulátora pri
vytiahnutí úchytov, aby ste kryt
odstránili.
Uistite sa, že póly 12V akumulátora nie sú skorodované a že nie sú ni-
kde uvoľnené spoje, trhlin y alebo uvoľnené svorky.
Pólové vývody
Upevňovacia príchytka
12V akumulátor
Umiestnenie
Vybratie krytu 12V akumulátora
Exteriér
1
2

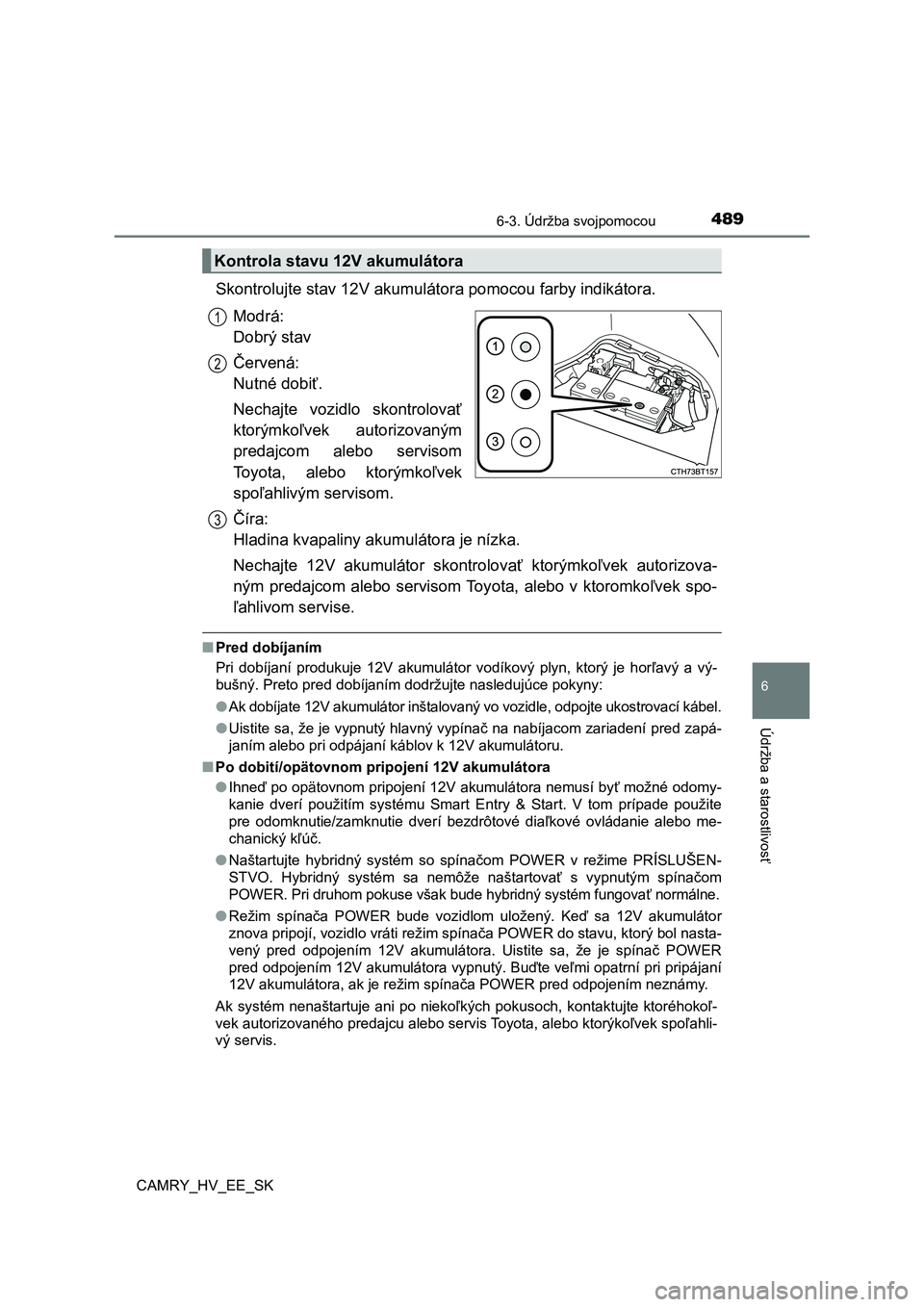

Page 489 of 648

4896-3. Údržba svojpomocou
CAMRY_HV_EE_SK
6
Údržba a starostlivosť
Skontrolujte stav 12V akumulátora pomocou farby indikátora.
Modrá:
Dobrý stav
Červená:
Nutné dobiť.
Nechajte vozidlo skontrolovať
ktorýmkoľvek autorizovaným
predajcom alebo servisom
Toyota, alebo ktorýmkoľvek
spoľahlivým servisom.
Číra:
Hladina kvapaliny ak umulátora je nízka.
Nechajte 12V akumulátor skontr olovať ktorýmkoľvek autorizova-
ným predajcom alebo servisom Toy ota, alebo v ktoromkoľvek spo-
ľahlivom servise.
■ Pred dobíjaním
Pri dobíjaní produkuje 12V akumulátor vodíkový plyn, ktorý je h orľavý a vý-
bušný. Preto pred dobíjaním dodržujte nasledujúce pokyny:
● Ak dobíjate 12V akumulátor inštalovaný vo vozidle, odpojte ukostrovací kábel.
● Uistite sa, že je vypnutý hlavný vypínač na nabíjacom zariadení pred zapá-
janím alebo pri odpájaní káblov k 12V akumulátoru.
■ Po dobití/opätovnom pripojení 12V akumulátora
● Ihneď po opätovnom pripojení 12V akumulátora nemusí byť možné odomy-
kanie dverí použitím systému Smart Entry & Start. V tom prípade použite
pre odomknutie/zamknutie dverí bezdrôtové diaľkové ovládanie al ebo me-
chanický kľúč.
● Naštartujte hybridný systém so spínačom POWER v režime PRÍSLUŠEN-
STVO. Hybridný systém sa nemôže naštartovať s vypnutým spínačom
POWER. Pri druhom pokuse však bude hybridný systém fungovať nor málne.
● Režim spínača POWER bude vozidlom uložený. Keď sa 12V akumulátor
znova pripojí, vozidlo vráti režim spínača POWER do stavu, ktor ý bol nasta-
vený pred odpojením 12V akumulátora. Uistite sa, že je spínač P OWER
pred odpojením 12V akumulátora vypnutý. Buďte veľmi opatrní pri pripájaní
12V akumulátora, ak je režim spínača POWER pred odpojením nezná my.
Ak systém nenaštartuje ani po niekoľkých pokusoch, kontaktujte ktoréhokoľ-
vek autorizovaného predajcu alebo servis Toyota, alebo ktorýkoľ vek spoľahli-
vý servis.
Kontrola stavu 12V akumulátora
1
2
3
Page 490 of 648

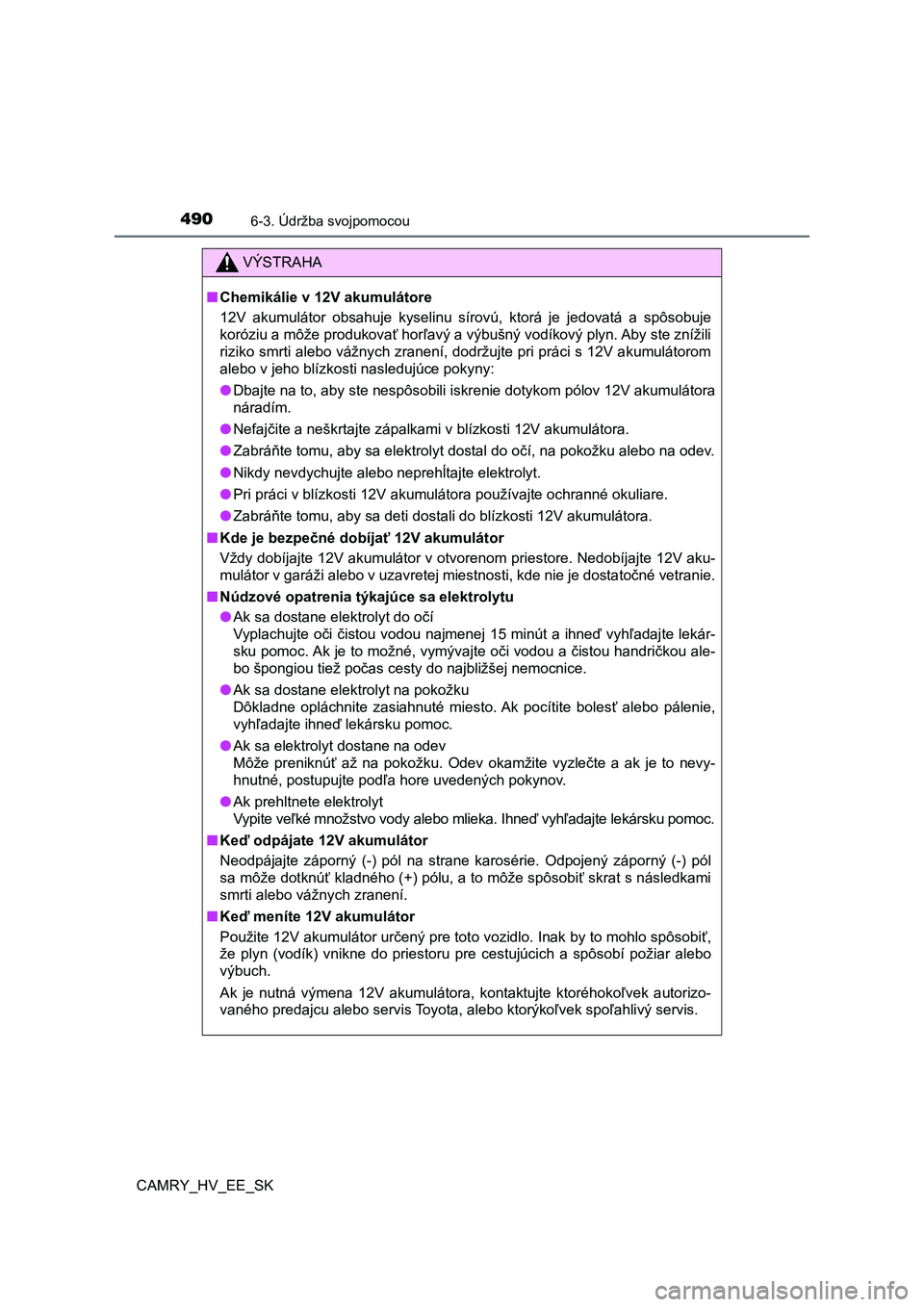

4906-3. Údržba svojpomocou
CAMRY_HV_EE_SK
VÝSTRAHA
■Chemikálie v 12V akumulátore
12V akumulátor obsahuje kyselinu sírovú, ktorá je jedovatá a sp ôsobuje
koróziu a môže produkovať horľavý a výbušný vodíkový plyn. Aby ste znížili
riziko smrti alebo vážnych zranení, dodržujte pri práci s 12V a kumulátorom
alebo v jeho blízkosti nasledujúce pokyny:
● Dbajte na to, aby ste nespôsobili iskrenie dotykom pólov 12V akumulátora
náradím.
● Nefajčite a neškrtajte zápalkami v blízkosti 12V akumulátora.
● Zabráňte tomu, aby sa elektrolyt dostal do očí, na pokožku alebo na odev.
● Nikdy nevdychujte alebo neprehĺtajte elektrolyt.
● Pri práci v blízkosti 12V akumulátora používajte ochranné okuliare.
● Zabráňte tomu, aby sa deti dostali do blízkosti 12V akumulátora.
■ Kde je bezpečné dobíjať 12V akumulátor
Vždy dobíjajte 12V akumulátor v otvorenom priestore. Nedobíjajt e 12V aku-
mulátor v garáži alebo v uzavretej miestnosti, kde nie je dosta točné vetranie.
■ Núdzové opatrenia týkajúce sa elektrolytu
● Ak sa dostane elektrolyt do očí
Vyplachujte oči čistou vodou najmenej 15 minút a ihneď vyhľadaj te lekár-
sku pomoc. Ak je to možné, vymývajte oči vodou a čistou handrič kou ale-
bo špongiou tiež počas cesty do najbližšej nemocnice.
● Ak sa dostane elektrolyt na pokožku
Dôkladne opláchnite zasiahnuté miesto. Ak pocítite bolesť alebo pálenie,
vyhľadajte ihneď lekársku pomoc.
● Ak sa elektrolyt dostane na odev
Môže preniknúť až na pokožku. Odev okamžite vyzlečte a ak je to nevy-
hnutné, postupujte podľa hore uvedených pokynov.
● Ak prehltnete elektrolyt
Vypite veľké množstvo vody alebo mlieka. Ihneď vyhľadajte lekársku pomoc.
■Keď odpájate 12V akumulátor
Neodpájajte záporný (-) pól na strane karosérie. Odpojený zápor ný (-) pól
sa môže dotknúť kladného (+) pólu, a to môže spôsobiť skrat s n ásledkami
smrti alebo vážnych zranení.
■ Keď meníte 12V akumulátor
Použite 12V akumulátor určený pre toto vozidlo. Inak by to mohl o spôsobiť,
že plyn (vodík) vnikne do priestoru pre cestujúcich a spôsobí p ožiar alebo
výbuch.
Ak je nutná výmena 12V akumulátora, kontaktujte ktoréhokoľvek a utorizo-
vaného predajcu alebo servis Toyota, alebo ktorýkoľvek spoľahli vý servis.
