2964-5. Använda förarstödsystem
CAMRY HV OM33F82SE• Om sensorn är felriktad på grund av att den eller den omgivande ytan har
fått en kraftig stöt
• Om det bara är ett kort avstånd mellan din bil och ett räcke, en mur, etc.
• Om det bara är ett kort avstånd mellan din bil och en efterföljande bil
• Om körfälten är smala och ett fordon som färdas två filer ifrån din bil kom-
mer in i avkänningsområdet
• Om föremål som t.ex. en cykelhållare är monterad bakpå din bil
OM33F82SE.book Page 296 Monday, August 31, 2020 1:20 PM

2974-5. Använda förarstödsystem
CAMRY HV OM33F82SE
4
Körning
RCTA-funktionen aktiveras när din bil är i backläge. Det kan känna av
andra fordon som närmar sig bakifrån till höger e ller vänster om bilen.
Systemet innehåller radarsensorer som uppmärksammar föraren på
andra fordon genom att ytterbackspeglarnas indikatorer blinkar och
en summerton hörs.
nRCTA-symbol, display
Om ett fordon som närmar sig på bilens högra eller vänstra sida
känns av visas följande på ljudanläggningsskärmen.
: Funktionsstörning i RCTA-funktionen ( sid. 292)
RCTA, funktion
Fordon som närmar sig Avkänningsområden12
Toyota parkeringsassis-
tansInnehåll
Ett fordon närmar sig från vänster eller höger
bakom bilen
OM33F82SE.book Page 297 Monday, August 31, 2020 1:20 PM

3004-5. Använda förarstödsystem
CAMRY HV OM33F82SEn
Förutsättningar när RCTA-funktione n eventuellt inte fungerar korrekt
l RCTA-funktionen känner eventuellt inte av fordon korrekt i följande förhål-
landen:
• Om sensorn är felriktad på grund av att den eller den omgivande ytan har
fått en kraftig stöt
• Om is eller lera, etc., har fastnat på bakre stötfångaren
• Vid dåligt väder, till exempel kraftigt regn, dimma, snö, etc.
• Om flera fordon ständigt närmar sig
• Parkering i trubbig vinkel
• Om ett fordon närmar sig med hög fart
• Vid parkering på en brant sluttning t.ex. backar, en sänka i vägen etc.
• Direkt efter att RCTA-funktionen har aktiverats
• Direkt efter att hybridsystemet startas med RCTA-funktionen påslagen
• Om föremål som t.ex. en cykelhållare är monterad bakpå din bil
l Tillfällen när RCTA-funktionen onödigtvis känner av ett fordon och/eller före-
mål kan öka under följande omständigheter:
• Om ett fordon passerar vid sidan av din bil
• Om avståndet är kort mellan din bil och metallföremål, t.ex. vägräcke,
mur, skylt eller en parkerad bil, som kan reflektera elektriska vågor mot
bilens bakvagn
Indikatorernas ljusstyrka på ytte rbackspeglarna och ljudvolymen för
RCTA:s summerton kan ändras på ( sid. 122) på informations-
displayen.
• Fordon som sensorerna inte kan känna av på grund av hinder
• Om en parkeringsplats vetter mot en gata och fordon färdas på gatan
Ändra inställningar för indikatorerna på ytterbackspeglarna och
RCTA-summerton
OM33F82SE.book Page 300 Monday, August 31, 2020 1:20 PM

3014-5. Använda förarstödsystem
CAMRY HV OM33F82SE
4
Körning
Främre hörnsensorer
Främre mittsensorer
(i förekommande fall)
Bakre hörnsensorer
Bakre mittsensorer
(i förekommande fall)
Tryck på
/ på ratten, välj
.
Tryck på
/ på ratten, välj
.
Tryck på på den ratt-
monterade kontrollen.
Varje gång trycks in alternerar funktionen mellan På/Av.
När systemet är aktiverat tänds indikeringslampan för att bekräfta att
systemet är i drift.
Toyota parkeringssensorer
Avståndet från din bil till närbel ägna statiska föremål vid fickpar-
kering eller vid manövrering in i garage mäts av sensorerna och
kommuniceras via displayer och en summerton. Kontrollera all-
tid omgivningen när du använder detta system.
Sensortyper
1
2
3
4
Aktiverar/inaktiverar Toyota parkeringssensor
1
2
3
OM33F82SE.book Page 301 Monday, August 31, 2020 1:20 PM

3024-5. Använda förarstödsystem
CAMRY HV OM33F82SE
Om sensorerna känner av ett föremål informeras föraren via följande
displayer om föremålets läge och avståndet till föremålet.
Bilden ska ses som ett exempel och kan variera från den bild som vi-
sas på informationsdisplayen.
nInformationsdisplay
Främre hörnsensor
Främre mittsensorer
(i förekommande fall)
Bakre hörnsensorer
Bakre mittsensorer
(i förekommande fall)
nLjudsystemsskärm
Toyota parkeringssensor
När bilen rör sig bakåt.
En förenklad bild visas i skär-
mens övre del om ett föremål
känns av.
nLjudlöst läge för summerton
lGöra summertonen ljudlös
Summertonen kan göras tillfälligt ljudlös med en tryckning på på rat-
ten medan ett detekterat föremål visas på informationsdisplayen.
l Avsluta ljudlös summer
Det ljudlösa läget kan avbrytas automatiskt i följande situationer.
• När växelläget ändras
• När bilens hastighet har uppnått eller överskridit cirka 10 km/tim med väx-
elspaken i D
• När Toyota parkeringssensor stängs av och därefter slås på igen
• När startknappen trycks till avstängt läge en gång och trycks till ON igen
• Om funktionsstörning har uppstått i en sensor
Display
1
2
3
4
1
OM33F82SE.book Page 302 Monday, August 31, 2020 1:20 PM

3034-5. Använda förarstödsystem
CAMRY HV OM33F82SE
4
Körning
nDisplay för körsträcka
Sensorer som känner av ett föremål tänds med fast sken, eller blin-
k a r.
*: Bilderna kan skilja sig från de som visas i illustrationerna. ( sid. 302)

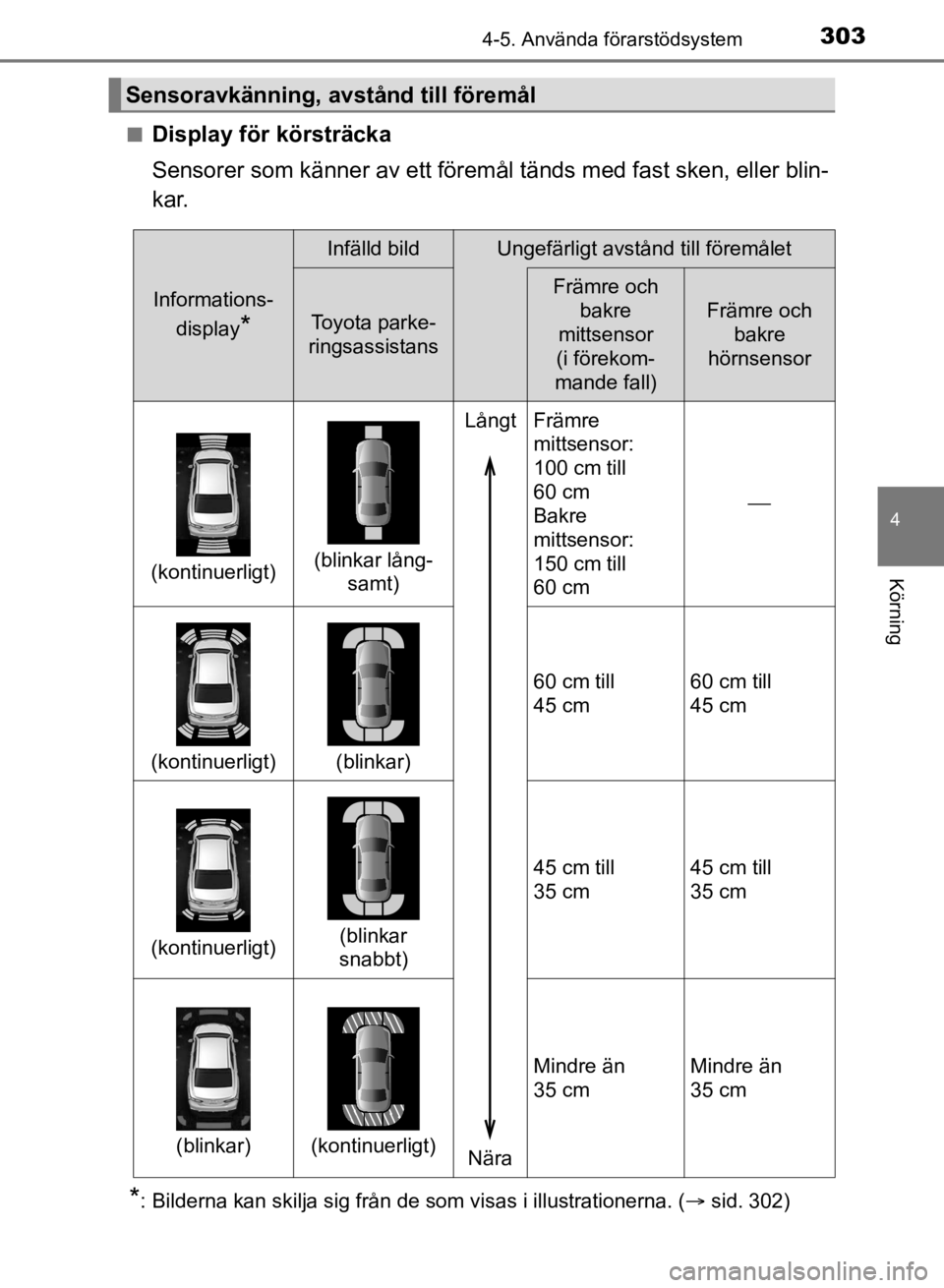

Sensoravkänning, avstånd till föremål
Informations-
display
*
Infälld bildUngefärligt avstånd till föremålet
Toyota parke-
ringsassistans
Främre och
bakre
mittsensor
(i förekom-
mande fall)
Främre och bakre
hörnsensor
(kontinuerligt)(blinkar lång- samt)
Långt
Nära Främre
mittsensor:
100 cm till
60 cm
Bakre
mittsensor:
150 cm till
60 cm

(kontinuerligt)(blinkar)
60 cm till
45 cm
60 cm till
45 cm
(kontinuerligt)(blinkar
snabbt) 45 cm till
35 cm
45 cm till
35 cm
(blinkar)(kontinuerligt)
Mindre än
35 cm
Mindre än
35 cm
OM33F82SE.book Page 303 Monday, August 31, 2020 1:20 PM

3044-5. Använda förarstödsystem
CAMRY HV OM33F82SEn
Summerton och avstånd till ett föremål
En summerton hörs när sensorerna är i drift.
l
Summertonen hörs snabbare ju mer bilen närmar sig ett föremål.
När bilen kommer inom det instä llda avståndet till föremålet hörs
summertonen kontinuerligt: Cirka 35 cm.
l Om två eller fler hinder upptäcks samtidigt reagerar summerto-
nen på det närmaste hindret. Om ett eller båda hinder kommer
närmare än avståndet ovan hörs lj udsignalen med en lång ton
som följs av snabba ljudsignaler.
Cirka 100 cm
(i förekommande fall)
Cirka 150 cm
(i förekommande fall)
Cirka 60 cm
Diagrammet visar sensorernas av-
känningsområde. Observera att
sensorerna inte kan känna av före-
mål som är extremt nära bilen.
Avkänningsområdet kan variera
beroende på föremålets form etc.
Summertonens ljudvolym kan ändras på informationsdisplayen
(  sid. 122) när startknappen är i läge ON.
Sensorernas driftsområde
1
2
3
Ändra summertonens ljudvolym
OM33F82SE.book Page 304 Monday, August 31, 2020 1:20 PM

3054-5. Använda förarstödsystem
CAMRY HV OM33F82SE
4
Körning
nToyota parkeringssensor kan aktiveras när
lFrämre hörnsensorer:
• Startknappen är i tändningsläge.
• Växelspaken är i annat läge än P.
• Bilens hastighet är lägre än cirka 10 km/tim.
l Främre mittsensorer (i förekommande fall):
• Startknappen är i tändningsläge.
• Växelspaken är i annat läge än P eller R.
• Bilens hastighet är lägre än cirka 10 km/tim.
l Bakre hörnsensorer:
• Startknappen är i tändningsläge.
• Växelspaken är i R.
• Bilens hastighet är lägre än cirka 10 km/tim.
l Bakre mittsensorer (i förekommande fall):
• Startknappen är i tändningsläge.
• Växelspaken är i R.
• Bilens hastighet är lägre än cirka 10 km/tim.
n Toyotas parkeringssensorer, display
Om ett föremål känns av medan Toyota parkeringsassistans är aktiv visas
varningsindikatorn i skärmens övre hörn, även om displayen är i avstängt
läge.
n Sensorns avkänningsinformation
lSensorns avkänningsområde är begränsat till områdena kring bilens stöt-
fångare.
l Beroende på föremålets form och andra faktorer kan avkänningsavståndet
vara kortare, och det kan även vara omöjligt att känna av ett hinder.
l Föremål känns eventuellt inte av om de är för nära sen\
sorn.
l Det blir en kort fördröjning mellan detektering av föremålet och visning på
skärmen. Även vid låg hastighet finns risk för att föremålet kommer inom
sensorns avkänningsområde innan det visas på skärmen och summertonen
hörs.
l Tunna stolpar eller föremål som är lägre än sensorn känns eventuellt inte av
när bilen närmar sig dem, även om de har känts av en gång.
l Det kan vara svårt att höra ljudsignalerna om ljudanläggningen eller luftkon-
ditioneringen är på med hög volym.
n Om ”Parking Assist Unavailable Please Clean Parking Assist Sensor” vi-
sas på informationsdisplayen
En sensor kan vara smutsig eller täckt med snö eller is. I sådana fall bör sys-
temet återgå till det normala när sensorn är ren.
Om sensorn har fryst i kall väderlek kan ett felmeddelande visas, annars kan
ett föremål inte kännas av. Om sensorn tinar bör systemet återgå till det nor-
mala.
OM33F82SE.book Page 305 Monday, August 31, 2020 1:20 PM

3064-5. Använda förarstödsystem
CAMRY HV OM33F82SEn
Om ”Parking Assist Unavailable” visas på informationsdisplayen
Vatten kan rinna över sensorn kontinuerligt, t.ex. om det regnar kraftigt. Om
systemet bedömer att detta är normalt återgår systemet till normalt skick.
VARNING
n Vid användning av Toyotas parkeringsassistanssensor
Observera följande säkerhetsanvisningar.
Annars finns det risk för att bilen inte kan framföras på säkert sätt vilket kan
orsaka en olycka.
l Använd inte sensorn vid hastigheter över 10 km/tim.
l Sensorernas avkänningsområden och reaktionstider är begränsade. När
du kör framåt eller bakåt bör du av säkerhetsskäl kontrollera området runt
bilen (särskilt på båda sidor av bilen). Du bör också köra långsamt och
styra bilens hastighet med hjälp av bromsen.
l Installera inga tillbehör inom sensorernas räckvidd.
OM33F82SE.book Page 306 Monday, August 31, 2020 1:20 PM

3074-5. Använda förarstödsystem
CAMRY HV OM33F82SE
4
Körning
VARNING
n Sensorer
Vissa förhållanden beträffande bilen och omgivningen kan påverka en sen-
sors förmåga att korrekt känna av ett föremål. Speciella omständigheter där
sådant kan inträffa nämns nedan.
l Sensorn är täckt med smuts, snö eller is. (Det problemet löser du genom
att torka av sensorerna.)
l Sensorn har frusit. (Det problemet löser du genom att tina området.)
I särskilt kall väderlek kan visningen bli fel och det kan hända att föremål
inte känns av på grund av en frusen sensor.
l Sensorn är täckt på något sätt.
l Bilen lutar starkt åt ena sidan.
l På en mycket gropig väg, i en backe, på grus eller på gräs.
l Det förekommer mycket oljud i bilens närhet, på grund av signalhorn, mo-
torcykelmotorer, luftbromsar i stora fordon, eller andra starka ljud som ge-
nererar ultraljudsvågor.
l Ett annat fordon med parkeringssensorer är i närheten.
l En sensor täcks av en vattenstråle eller hårt regn.
l Sensorn har blivit genomvåt på en översvämmad väg.
l Bilen är utrustad med skärmskydd eller trådlös antenn.
l Bogseringsöglor är monterade.
l Stötfångaren eller sensorn får en hård stöt.
l Bilen närmar sig en hög eller böjd kantsten.
l Avkänningsområdet har minskats på grund av ett föremål, so\
m t.ex. en
skylt.
l I skarpt solljus eller intensiv kyla.
l Området alldeles under stötfångaren känns inte av.
l Om föremål kommer för nära sensorn.
l En fjädring som inte är Toyota-original (t.ex. sänkt fjädring) har installerats.
l En registreringsskylt med bakgrundsbelysning has installerats
Förutom exemplen ovan kan andra föremål förekomma som, på grund av
sin form, skyltar eller andra objekt, kan bedömas av sensorn som närmare
än de i själva verket är.
OM33F82SE.book Page 307 Monday, August 31, 2020 1:20 PM
