sensor TOYOTA CAMRY 2021 Instructieboekje (in Dutch)

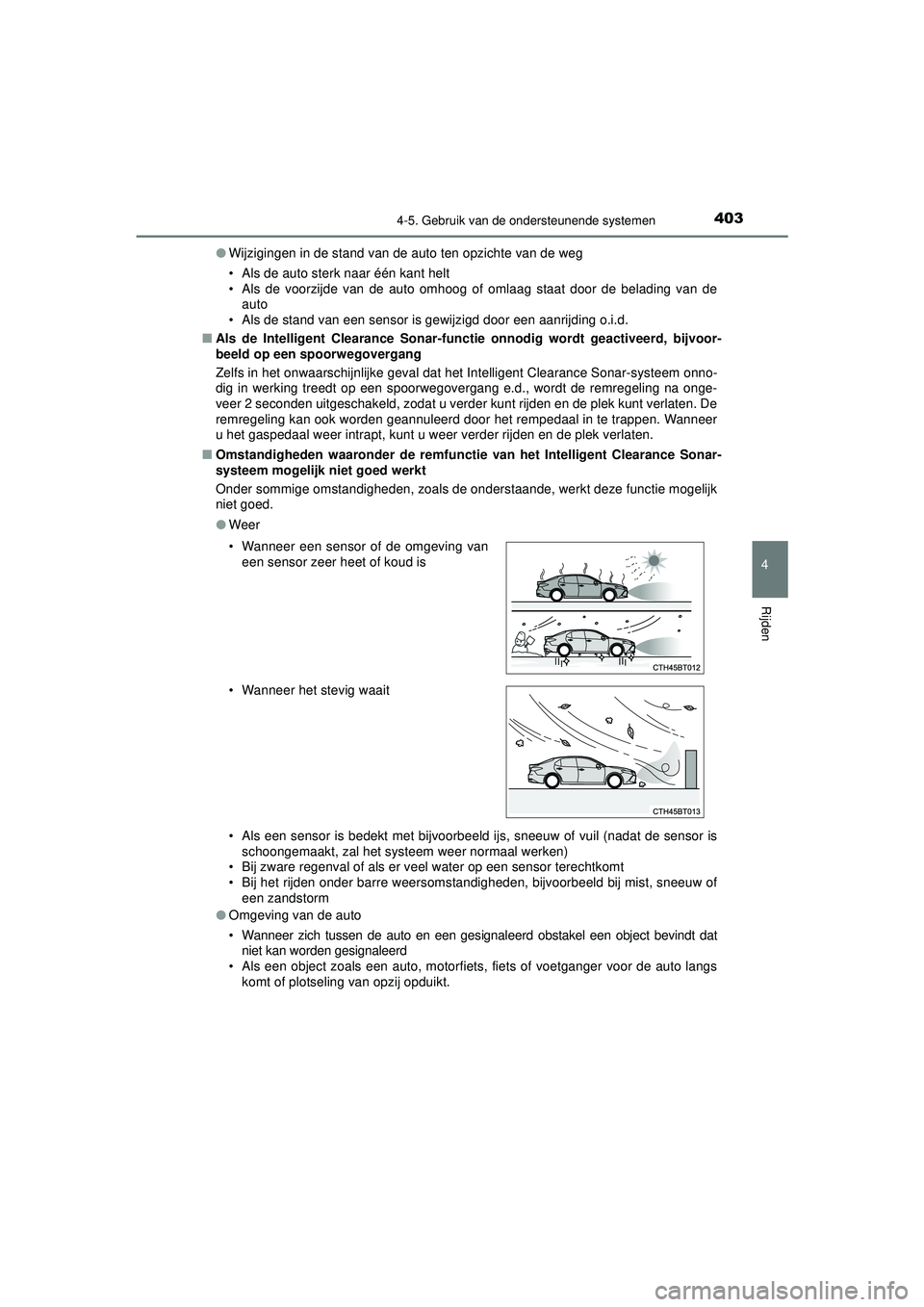

4034-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
4
Rijden
●Wijzigingen in de stand van de auto ten opzichte van de weg
• Als de auto sterk naar één kant helt
• Als de voorzijde van de auto omhoog of omlaag staat door de belading van de
auto
• Als de stand van een sensor is gewijzigd door een aanrijding o.i.d.
■ Als de Intelligent Clearan ce Sonar-functie onnodig wo rdt geactiveerd, bijvoor-
beeld op een spoorwegovergang
Zelfs in het onwaarschijnlijke geval dat het Intelligent Clearance Sonar-systeem onno-
dig in werking treedt op een spoorwegovergang e.d., wordt de remregeling na onge-
veer 2 seconden uitgeschakeld, zodat u verder kunt rijden en de plek kunt verlaten. De
remregeling kan ook worden geannuleerd door het rempedaal in te trappen. Wanneer
u het gaspedaal weer intrapt, kunt u weer verder rijden en de plek verlaten.
■ Omstandigheden waaronder de remfunctie van het Intelligent Clearance Sonar-
systeem mogelijk niet goed werkt
Onder sommige omstandigheden, zoals de onderstaande, werkt deze functie mogelijk
niet goed.
● Weer
• Als een sensor is bedekt met bijvoorbeeld ijs, sneeuw of vuil (nadat de sensor is
schoongemaakt, zal het systeem weer normaal werken)
• Bij zware regenval of als er veel water op een sensor terechtkomt
• Bij het rijden onder barre weersomstandigheden, bijvoorbeeld bij mist, sneeuw of een zandstorm
● Omgeving van de auto
• Wanneer zich tussen de auto en een gesignaleerd obstakel een object bevindt dat
niet kan worden gesignaleerd
• Als een object zoals een auto, motorfiets, fiets of voetganger voor de auto langs komt of plotseling van opzij opduikt.
• Wanneer een sensor of de omgeving van
een sensor zeer heet of koud is
• Wanneer het stevig waait
CAMRY_HV_OM_Europe_OM33F82E.book Page 403 Friday, August 14, 2020 9:43 AM

4044-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE●
Andere bronnen van ultrasoongolven
• Wanneer in de omgeving van de auto ultrasoongolven worden geproduceerd door
claxons, voertuigdetectiesystemen, motorfietsmotoren, luchtremmen van vracht-
wagens, sonarsystemen van andere auto's of andere bronnen.
• Als een sticker of een elektronisch onderdeel zoals een kentekenplaat met achter- grondverlichting (met name fluorescerende), een mistlamp, een spatbordantenne
of een draadloze antenne in de buurt van een van de sensoren is geplaatst
● Wijzigingen in de stand van de auto ten opzichte van de weg
• Als de auto sterk naar één kant helt
• Als de voorzijde van de auto omhoog of omlaag staat door de belading van de
auto
• Als de stand van een sensor is gewijzigd door een aanrijding o.i.d.
■ Als een accuklem is losgenom en en weer is aangesloten
Het systeem moet worden geïnitialiseerd.
Rijd om het systeem te initialiseren gedurende ten minste 5 seconden recht vooruit
met een snelheid van ongeveer 35 km/h of hoger.
■ Wanneer “PKSB Unavailable” (PKSB niet beschikbaar) op het multi-informatie-
display wordt weergegeven en het controlelampje ICS OFF knippert
Mogelijk is het systeem na het losnemen en weer aansluiten van een accuklem niet
geïnitialiseerd. Initialiseer het systeem. ( →Blz. 404)
Als deze melding na de initialisatie nog steeds wordt weergegeven, laat de auto dan
controleren door een erkende Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige.
■ Wanneer “PKSB Unavailable” (PKSB niet beschikbaar) en “Parking Assist
Unavailable Please Clean Parking Assist Sensor” (Parking Assist niet beschik-
baar, reinig Parking Assist-sensor) op het multi-informatiedi splay worden weer-
gegeven en het controlelampje ICS OFF knippert
● Mogelijk is een van de sensoren bedekt met bijvoorbeeld ijs, sneeuw of vuil. Verwij-
der dit dan van de sensor om te zorgen dat het systeem weer normaal werkt. Laat de
auto nakijken door een erkende Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige als deze melding ook na het
verwijderen van het vuil van de sensor wordt weergegeven of wordt weergegeven
wanneer de sensor helemaal niet vuil was.
● Mogelijk is een van de sensoren bevroren. Zodra het ijs smelt, zal het systeem weer
normaal werken.
● Er kan continu water over de sensor stromen, zoals bij zware regenval. Als het sys-
teem signaleert dat de toestand weer no rmaal is, zal het systeem weer normaal wer-
ken.
CAMRY_HV_OM_Europe_OM33F82E.book Page 404 Friday, August 14, 2020 9:43 AM

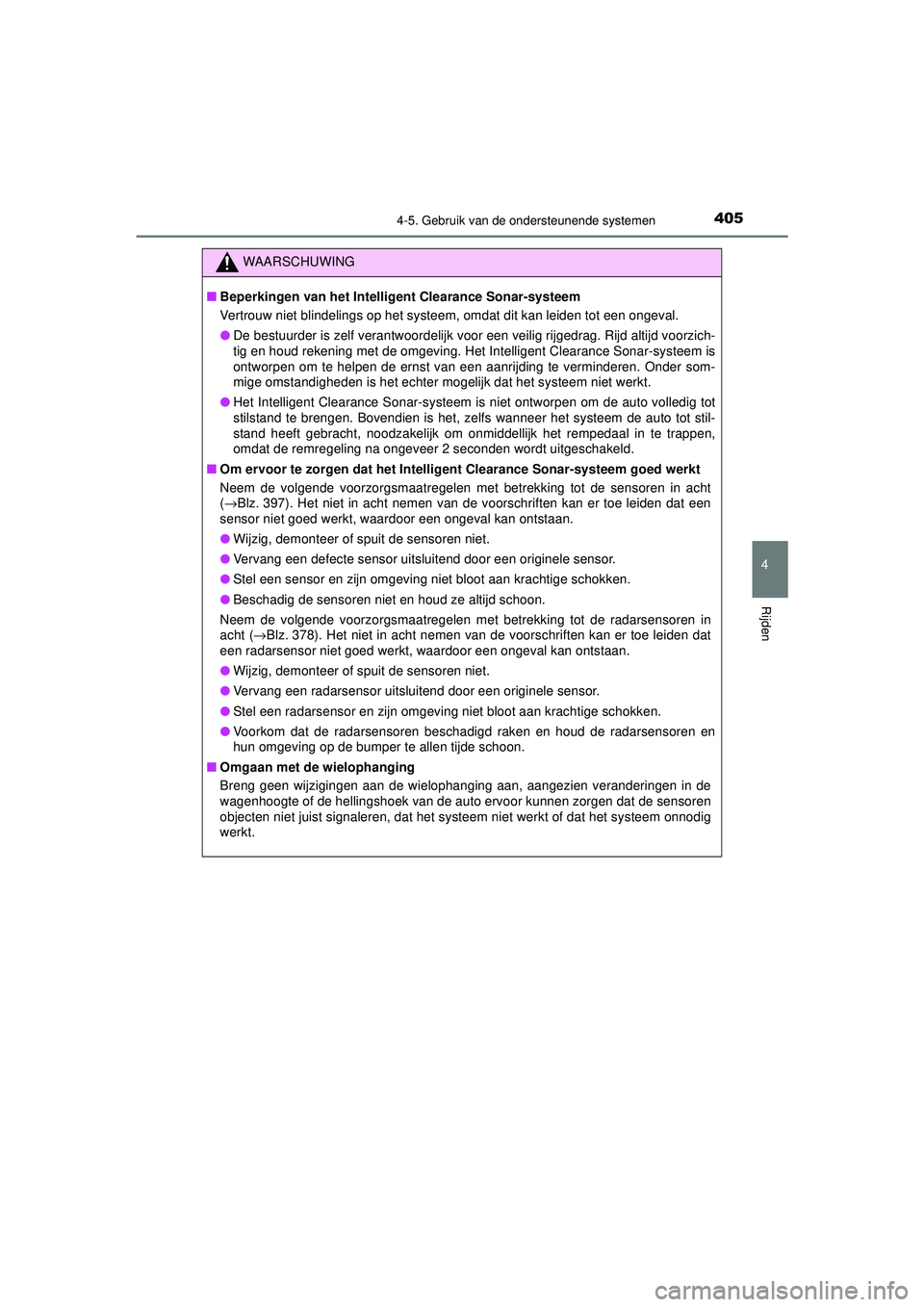

4054-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
4
Rijden
WAARSCHUWING
■Beperkingen van het Intell igent Clearance Sonar-systeem
Vertrouw niet blindelings op het systeem, omdat dit kan leiden tot een ongeval.
● De bestuurder is zelf verantwoordelijk voor een veilig rijgedrag. Rijd altijd voorzich-
tig en houd rekening met de omgeving. Het Intelligent Clearance Sonar-systeem is
ontworpen om te helpen de ernst van een aanrijding te verminderen. Onder som-
mige omstandigheden is het echter mogelijk dat het systeem niet werkt.
● Het Intelligent Clearance Sonar-systeem is niet ontworpen om de auto volledig tot
stilstand te brengen. Bovendien is het, zelfs wanneer het systeem de auto tot stil-
stand heeft gebracht, noodzakelijk om onmiddellijk het rempedaal in te trappen,
omdat de remregeling na ongeveer 2 seconden wordt uitgeschakeld.
■ Om ervoor te zorgen dat het Intelligent Clearance Sonar-systeem goed werkt
Neem de volgende voorzorgsmaatregelen met betrekking tot de sensoren in acht
(→ Blz. 397). Het niet in acht nemen van de voorschriften kan er toe leiden dat een
sensor niet goed werkt, waardoor een ongeval kan ontstaan.
● Wijzig, demonteer of spuit de sensoren niet.
● Vervang een defecte sensor uitsluitend door een originele sensor.
● Stel een sensor en zijn omgeving niet bloot aan krachtige schokken.
● Beschadig de sensoren niet en houd ze altijd schoon.
Neem de volgende voorzorgsmaatregelen met betrekking tot de radarsensoren in
acht ( →Blz. 378). Het niet in acht nemen van de voorschriften kan er toe leiden dat
een radarsensor niet goed werkt, waardoor een ongeval kan ontstaan.
● Wijzig, demonteer of spuit de sensoren niet.
● Vervang een radarsensor uitsluitend door een originele sensor.
● Stel een radarsensor en zijn omgeving niet bloot aan krachtige schokken.
● Voorkom dat de radarsensoren beschadigd raken en houd de radarsensoren en
hun omgeving op de bumper te allen tijde schoon.
■ Omgaan met de wielophanging
Breng geen wijzigingen aan de wielophanging aan, aangezien veranderingen in de
wagenhoogte of de hellingshoek van de auto ervoor kunnen zorgen dat de sensoren
objecten niet juist signaleren, dat het syst eem niet werkt of dat het systeem onnodig
werkt.
CAMRY_HV_OM_Europe_OM33F82E.book Page 405 Friday, August 14, 2020 9:43 AM

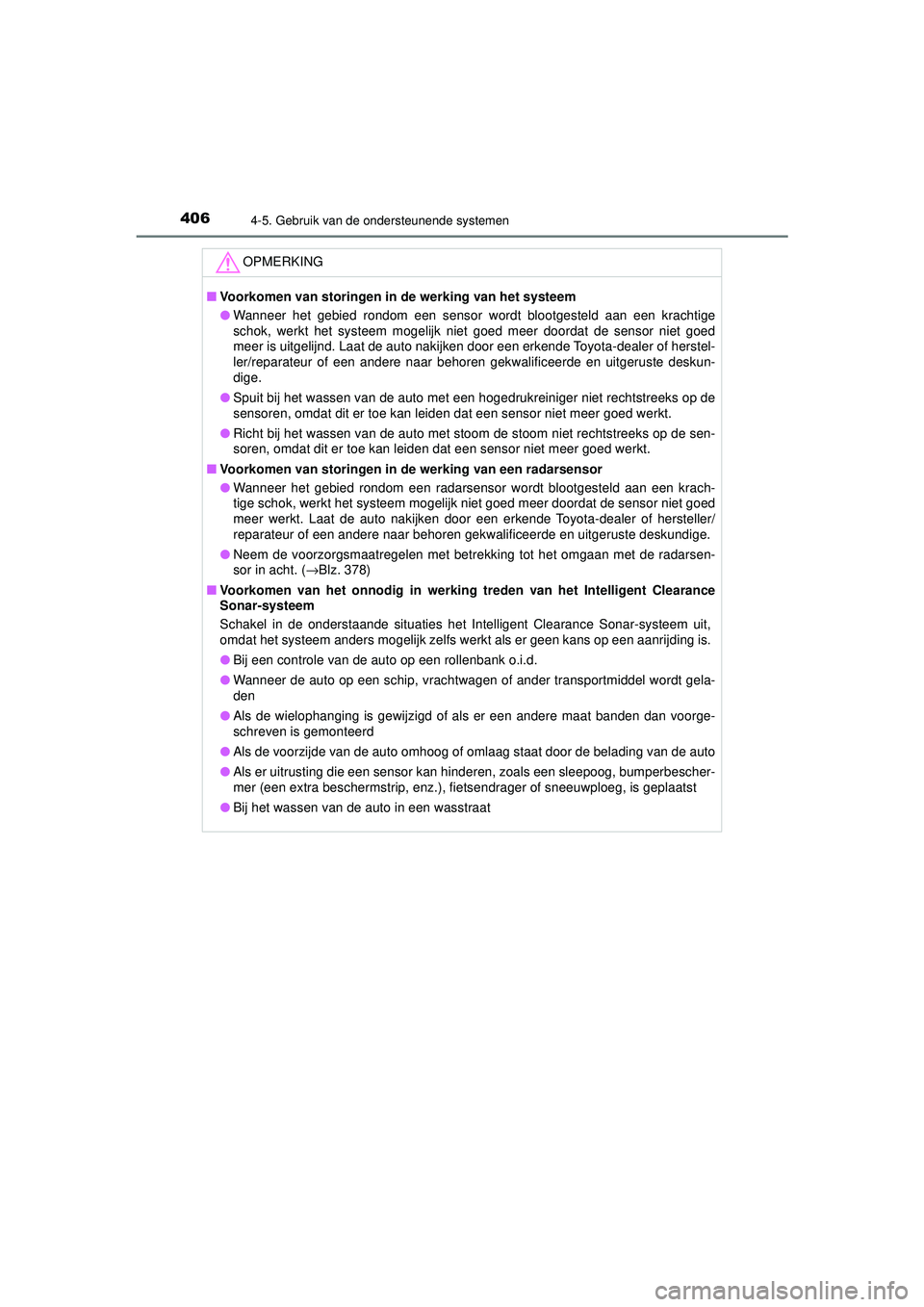

4064-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
OPMERKING
■Voorkomen van storingen in de werking van het systeem
● Wanneer het gebied rondom een sensor wordt blootgesteld aan een krachtige
schok, werkt het systeem mogelijk niet goed meer doordat de sensor niet goed
meer is uitgelijnd. Laat de auto nakijken door een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behor en gekwalificeerde en uitgeruste deskun-
dige.
● Spuit bij het wassen van de auto met een hogedrukreiniger niet rechtstreeks op de
sensoren, omdat dit er toe kan leiden dat een sensor niet meer goed werkt.
● Richt bij het wassen van de auto met stoom de stoom niet rechtstreeks op de sen-
soren, omdat dit er toe kan leiden dat een sensor niet meer goed werkt.
■ Voorkomen van storingen in de werking van een radarsensor
● Wanneer het gebied rondom een radarsensor wordt blootgesteld aan een krach-
tige schok, werkt het systeem mogelijk niet goed meer doordat de sensor niet goed
meer werkt. Laat de auto nakijken door een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
● Neem de voorzorgsmaatregelen met betrekking tot het omgaan met de radarsen-
sor in acht. ( →Blz. 378)
■ Voorkomen van het onnodig in werking treden van het Intelligent Clearance
Sonar-systeem
Schakel in de onderstaande situaties het Intelligent Clearance Sonar-systeem uit,
omdat het systeem anders mogelijk zelfs werkt als er geen kans op een aanrijding is.
● Bij een controle van de auto op een rollenbank o.i.d.
● Wanneer de auto op een schip, vrachtwagen of ander transportmiddel wordt gela-
den
● Als de wielophanging is gewijzigd of als er een andere maat banden dan voorge-
schreven is gemonteerd
● Als de voorzijde van de auto omhoog of omlaag staat door de belading van de auto
● Als er uitrusting die een sensor kan hinderen, zoals een sleepoog, bumperbescher-
mer (een extra beschermstrip, enz.), fietsendrager of sneeuwploeg, is geplaatst
● Bij het wassen van de auto in een wasstraat
CAMRY_HV_OM_Europe_OM33F82E.book Page 406 Friday, August 14, 2020 9:43 AM

4104-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE■
Weer inschakelen van de Rear Crossing Traffic Auto Brake-functie
Wanneer de Rear Crossing Traffic Auto Brake-functie is uitgeschakeld terwijl deze
functie in werking was, kunt u zelf het Intelligent Clearance Sonar-systeem weer
inschakelen ( →Blz. 397) of het contact UIT en vervolgens weer AAN zetten. Wanneer
de functie wordt uitgeschakeld, gaat het controlelampje ICS OFF branden.
(→ Blz. 133)
Het systeem wordt automatisch weer ingeschakeld als er bij het achteruitrijden niet
langer een auto van rechts of links achter de auto nadert of als de auto van rijrichting
verandert (bijvoorbeeld achteruit in plaats va n vooruit). Wanneer de functie weer wordt
ingeschakeld, dooft het controlelampje ICS OFF.
■ Omstandigheden waaronder de Rear Cr ossing Traffic Auto Brake-functie een
auto niet signaleert
De Rear Crossing Traffic Auto Brake-func tie is niet ontworpen om de volgende typen
voertuigen en/of objecten te signaleren:
● Voertuigen die van direct achter de auto naderen
● Voertuigen die achteruit inparkeren in een parkeerruimte naast uw auto
● Vangrails, muren, bebording, geparkeerde auto's en vergelijkbare stilstaande objec-
ten
*
●Kleine motorfietsen, fietsen, voetgangers, enz.*
●Voertuigen die van de auto af bewegen
● Voertuigen die naderen vanuit parkeerruimtes naast uw auto
*
*
: Afhankelijk van de omstandigheden wordt er mogelijk een auto en/of object gesig-
naleerd.
■ RCTA-zoemer
Als, ongeacht of de RCTA-functie is ingeschakeld of niet ( →Blz. 369), de Rear Cros-
sing Traffic Auto Brake-functie is ingeschakeld en de remregeling wordt uitgevoerd,
klinkt een zoemer om de bestuurder hierop te attenderen. ● Voertuigen die niet kunnen worden gesigna-
leerd door de sensoren als gevolg van obsta-
kels
● Voertuigen vlak bij uw auto die plotseling
accelereren of decelereren
CAMRY_HV_OM_Europe_OM33F82E.book Page 410 Friday, August 14, 2020 9:43 AM

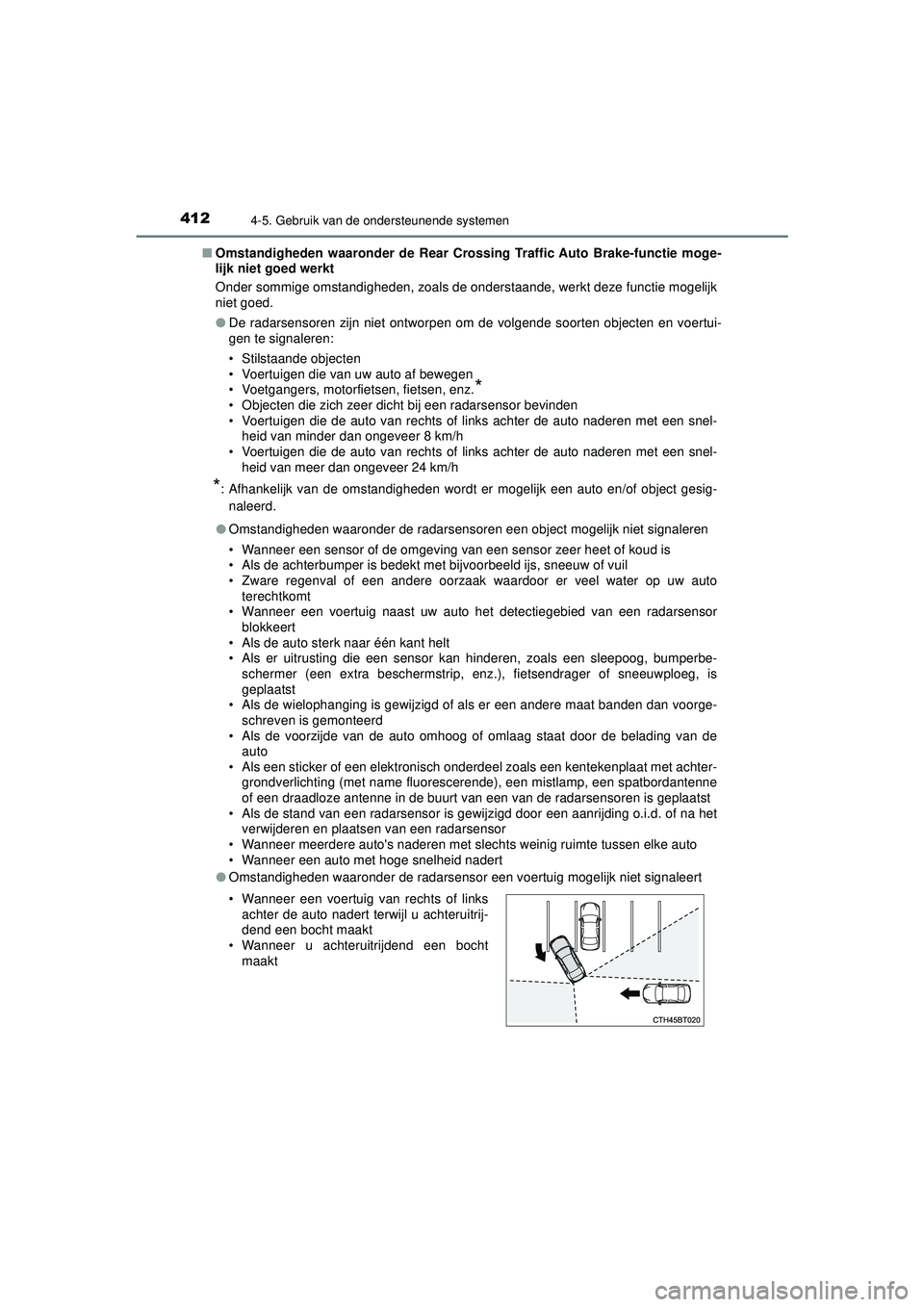

4124-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE■
Omstandigheden waaronder de Rear Cros sing Traffic Auto Brake-functie moge-
lijk niet goed werkt
Onder sommige omstandigheden, zoals de onderstaande, werkt deze functie mogelijk
niet goed.
● De radarsensoren zijn niet ontworpen om de volgende soorten objecten en voertui-
gen te signaleren:
• Stilstaande objecten
• Voertuigen die van uw auto af bewegen
• Voetgangers, motorfietsen, fietsen, enz.
*
• Objecten die zich zeer dicht bij een radarsensor bevinden
• Voertuigen die de auto van rechts of links achter de auto naderen met een snel-
heid van minder dan ongeveer 8 km/h
• Voertuigen die de auto van rechts of links achter de auto naderen met een snel- heid van meer dan ongeveer 24 km/h
*: Afhankelijk van de omstandigheden wordt er mogelijk een auto en/of object gesig-
naleerd.
● Omstandigheden waaronder de radarsensoren een object mogelijk niet signaleren
• Wanneer een sensor of de omgeving van een sensor zeer heet of koud is
• Als de achterbumper is bedekt met bijvoorbeeld ijs, sneeuw of vuil
• Zware regenval of een andere oorzaak waardoor er veel water op uw auto
terechtkomt
• Wanneer een voertuig naast uw auto het detectiegebied van een radarsensor
blokkeert
• Als de auto sterk naar één kant helt
• Als er uitrusting die een sensor kan hinderen, zoals een sleepoog, bumperbe- schermer (een extra beschermstrip, enz.), fietsendrager of sneeuwploeg, is
geplaatst
• Als de wielophanging is gewijzigd of als er een andere maat banden dan voorge- schreven is gemonteerd
• Als de voorzijde van de auto omhoog of omlaag staat door de belading van de auto
• Als een sticker of een elektronisch onderdeel zoals een kentekenplaat met achter-
grondverlichting (met name fluorescerende), een mistlamp, een spatbordantenne
of een draadloze antenne in de buurt van een van de radarsensoren is geplaatst
• Als de stand van een radarsensor is gewijzigd door een aanrijding o.i.d. of na het
verwijderen en plaatsen van een radarsensor
• Wanneer meerdere auto's naderen met slechts weinig ruimte tussen elke auto
• Wanneer een auto met hoge snelheid nadert
● Omstandigheden waaronder de radarsensor een voertuig mogelijk niet signaleert
• Wanneer een voertuig van rechts of links achter de auto nadert terwijl u achteruitrij-
dend een bocht maakt
• Wanneer u achteruitrijdend een bocht maakt
CAMRY_HV_OM_Europe_OM33F82E.book Page 412 Friday, August 14, 2020 9:43 AM

4134-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
4
Rijden
■Omgaan met de radarsensoren

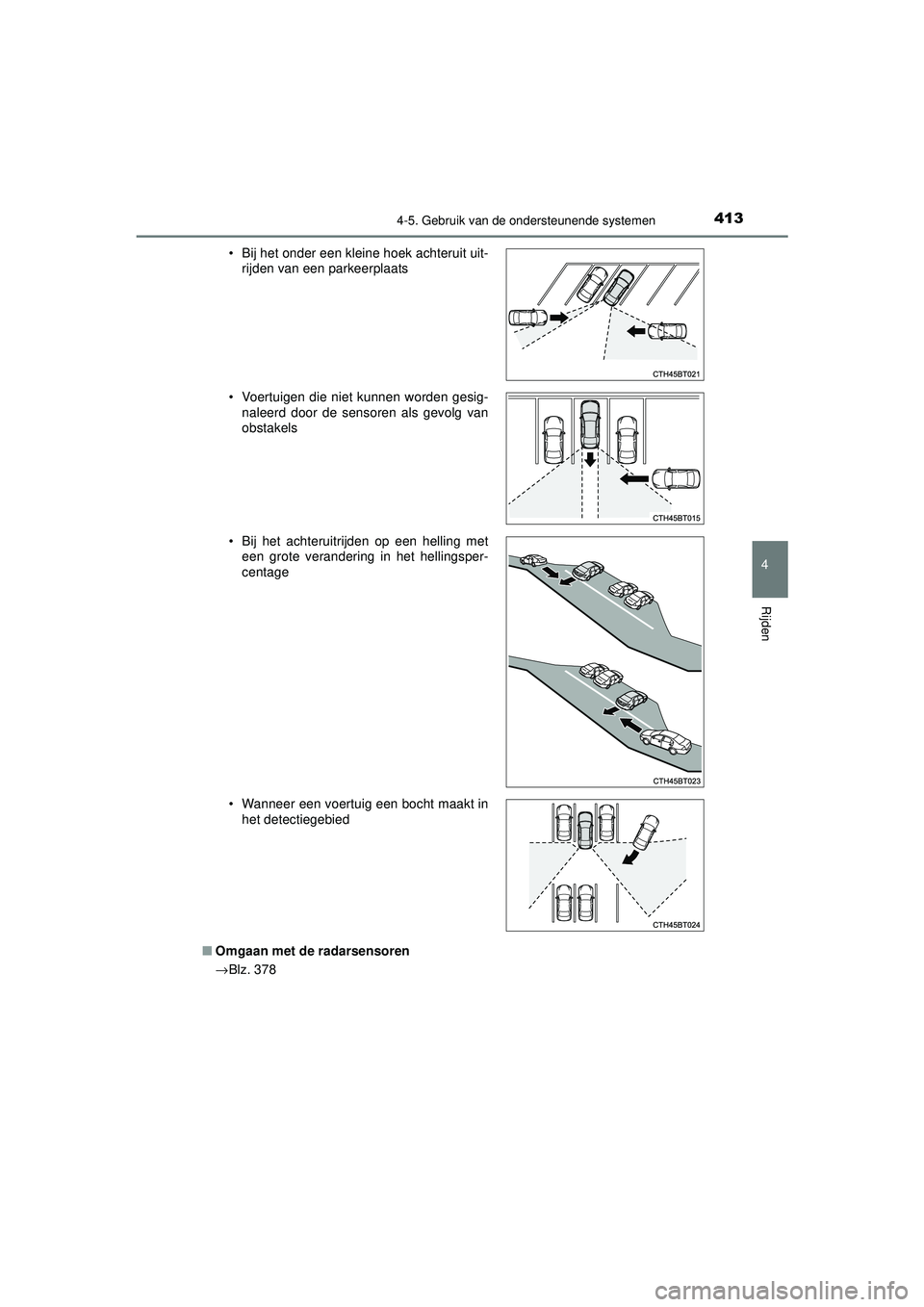

→Blz. 378• Bij het onder een kleine hoek achteruit uit-
rijden van een parkeerplaats
• Voertuigen die niet kunnen worden gesig- naleerd door de sensoren als gevolg van
obstakels
• Bij het achteruitrijden op een helling met een grote verandering in het hellingsper-
centage
• Wanneer een voertuig een bocht maakt in het detectiegebied
CAMRY_HV_OM_Europe_OM33F82E.book Page 413 Friday, August 14, 2020 9:43 AM

4224-6. Rijtips
CAMRY_HV_EE

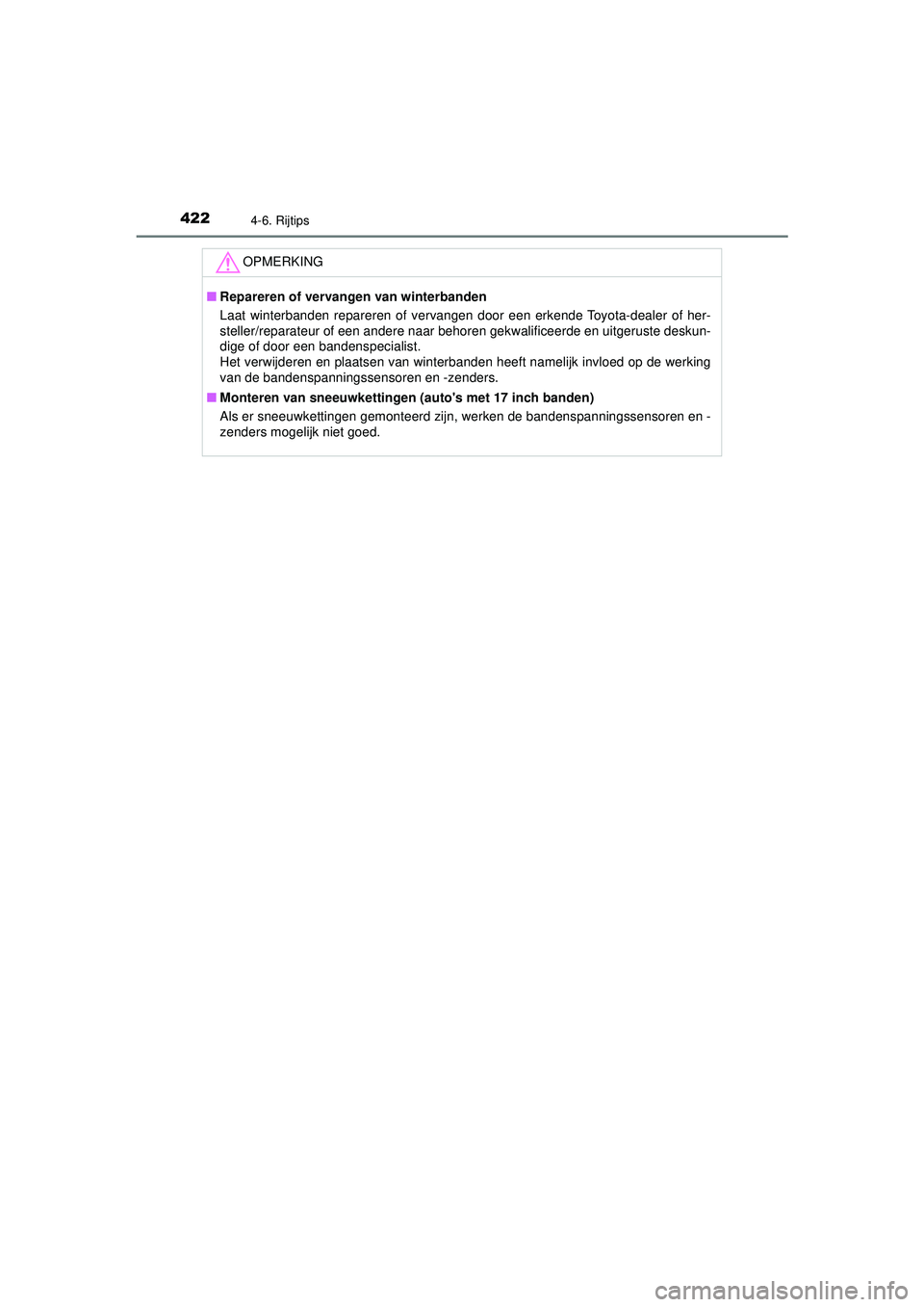

OPMERKING
■Repareren of vervangen van winterbanden
Laat winterbanden repareren of vervangen door een erkende Toyota-dealer of her-
steller/reparateur of een andere naar behor en gekwalificeerde en uitgeruste deskun-
dige of door een bandenspecialist.
Het verwijderen en plaatsen van winterbanden heeft namelijk invloed op de werking
van de bandenspanningssensoren en -zenders.
■ Monteren van sneeuwkettingen (auto's met 17 inch banden)
Als er sneeuwkettingen gemonteerd zijn, werken de bandenspanningssensoren en -
zenders mogelijk niet goed.
CAMRY_HV_OM_Europe_OM33F82E.book Page 422 Friday, August 14, 2020 9:43 AM

4666-1. Onderhoud en verzorging
CAMRY_HV_EE

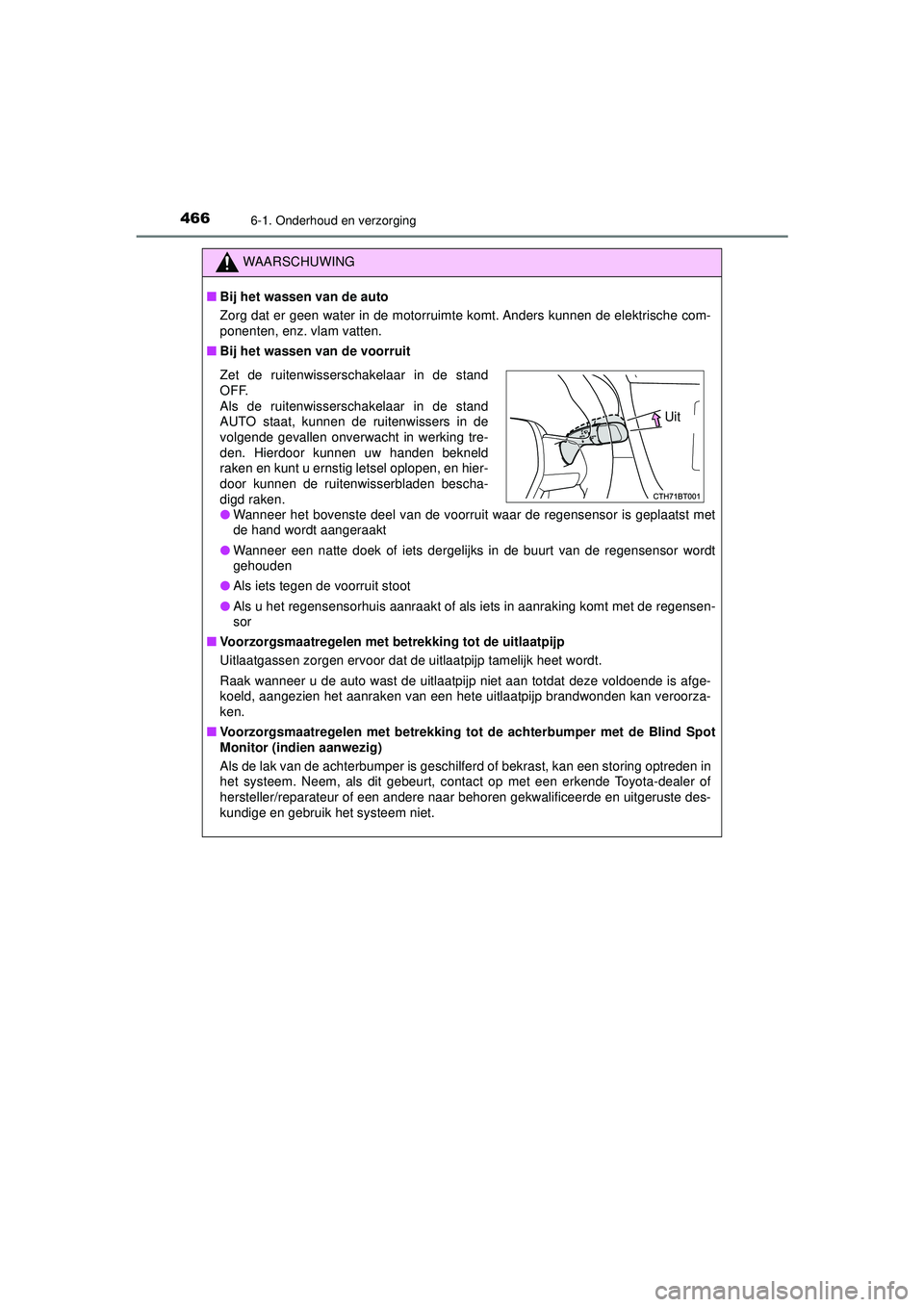

WAARSCHUWING
■Bij het wassen van de auto
Zorg dat er geen water in de motorruimte komt. Anders kunnen de elektrische com-
ponenten, enz. vlam vatten.
■ Bij het wassen van de voorruit
● Wanneer het bovenste deel van de voorruit waar de regensensor is geplaatst met
de hand wordt aangeraakt
● Wanneer een natte doek of iets dergelijks in de buurt van de regensensor wordt
gehouden
● Als iets tegen de voorruit stoot
● Als u het regensensorhuis aanraakt of als iets in aanraking komt met de regensen-
sor
■ Voorzorgsmaatregelen met betrekking tot de uitlaatpijp
Uitlaatgassen zorgen ervoor dat de uitlaatpijp tamelijk heet wordt.
Raak wanneer u de auto wast de uitlaatpijp niet aan totdat deze voldoende is afge-
koeld, aangezien het aanraken van een hete uitlaatpijp brandwonden kan veroorza-
ken.
■ Voorzorgsmaatregelen met betrekking to t de achterbumper met de Blind Spot
Monitor (indien aanwezig)
Als de lak van de achterbumper is geschilferd of bekrast, kan een storing optreden in
het systeem. Neem, als dit gebeurt, contact op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige en gebruik het systeem niet.
Zet de ruitenwisserschakelaar in de stand
OFF.
Als de ruitenwisserschakelaar in de stand
AUTO staat, kunnen de ruitenwissers in de
volgende gevallen onverwacht in werking tre-
den. Hierdoor kunnen uw handen bekneld
raken en kunt u ernstig letsel oplopen, en hier-
door kunnen de ruitenwisserbladen bescha-
digd raken.
Uit
CAMRY_HV_OM_Europe_OM33F82E.book Page 466 Friday, August 14, 2020 9:43 AM

4916-3. Zelf uit te voeren onderhoud
CAMRY_HV_EE
6
Onderhoud en verzorging

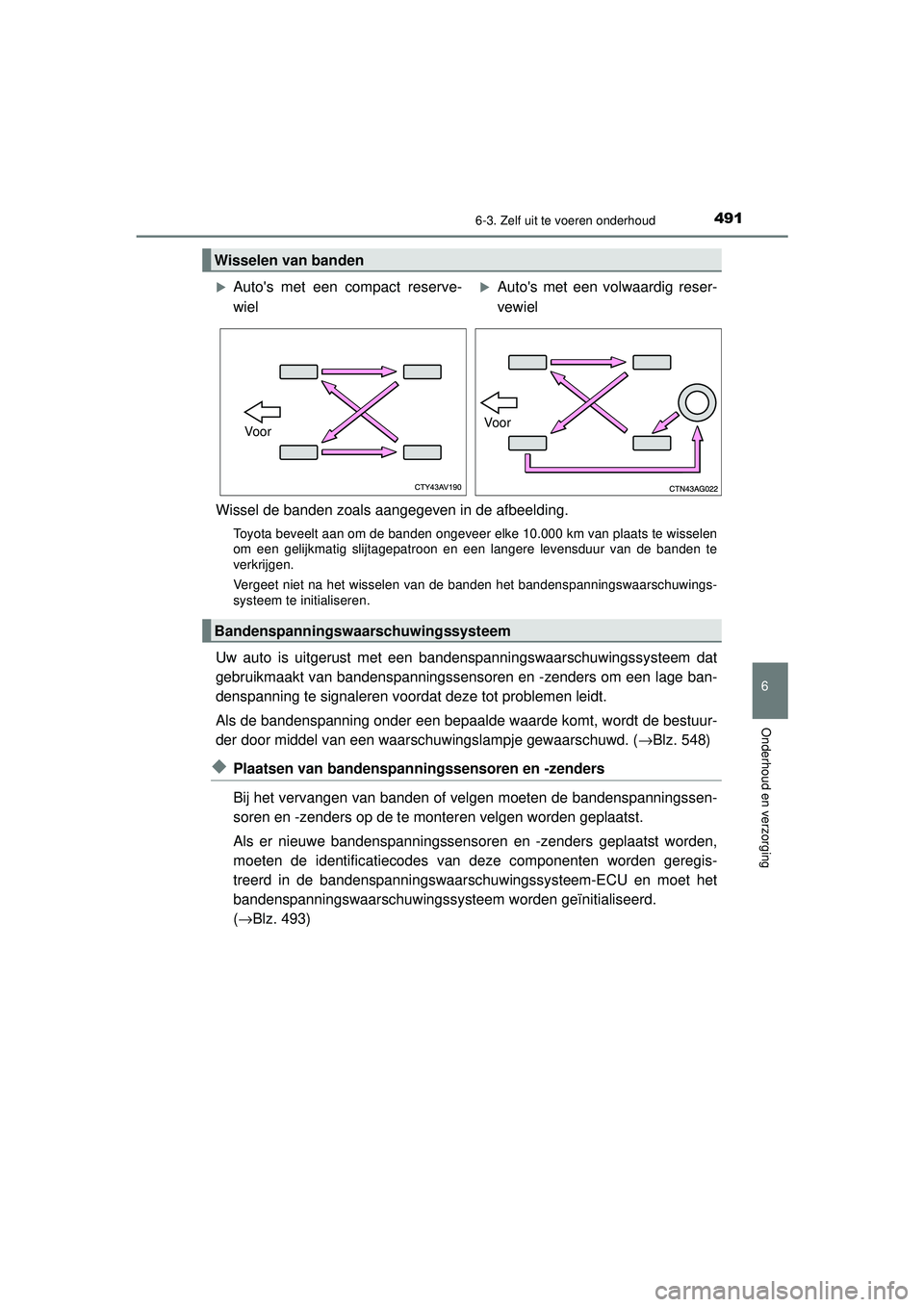

Wissel de banden zoals aangegeven in de afbeelding.
Toyota beveelt aan om de banden ongeveer elke 10.000 km van plaats te wisselen
om een gelijkmatig slijtagepatroon en een langere levensduur van de banden te
verkrijgen.
Vergeet niet na het wisselen van de banden het bandenspanningswaarschuwings-
systeem te initialiseren.
Uw auto is uitgerust met een bandenspanningswaarschuwingssysteem dat
gebruikmaakt van bandenspanningssensoren en -zenders om een lage ban-
denspanning te signaleren voordat deze tot problemen leidt.
Als de bandenspanning onder een bepaalde waarde komt, wordt de bestuur-
der door middel van een waarschuwingslampje gewaarschuwd. (→Blz. 548)
◆Plaatsen van bandenspanningssensoren en -zenders
Bij het vervangen van banden of velgen moeten de bandenspanningssen-
soren en -zenders op de te monteren velgen worden geplaatst.
Als er nieuwe bandenspanningssensoren en -zenders geplaatst worden,
moeten de identificatiecodes van deze componenten worden geregis-
treerd in de bandenspanningswaarschuwingssysteem-ECU en moet het
bandenspanningswaarschuwingssysteem worden geïnitialiseerd.
( →Blz. 493)
Wisselen van banden
Auto's met een compact reserve-
wielAuto's met een volwaardig reser-
vewiel
Vo orVoor
Bandenspanningswaarschuwingssysteem
CAMRY_HV_OM_Europe_OM33F82E.book Page 491 Friday, August 14, 2020 9:43 AM
