3904-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE

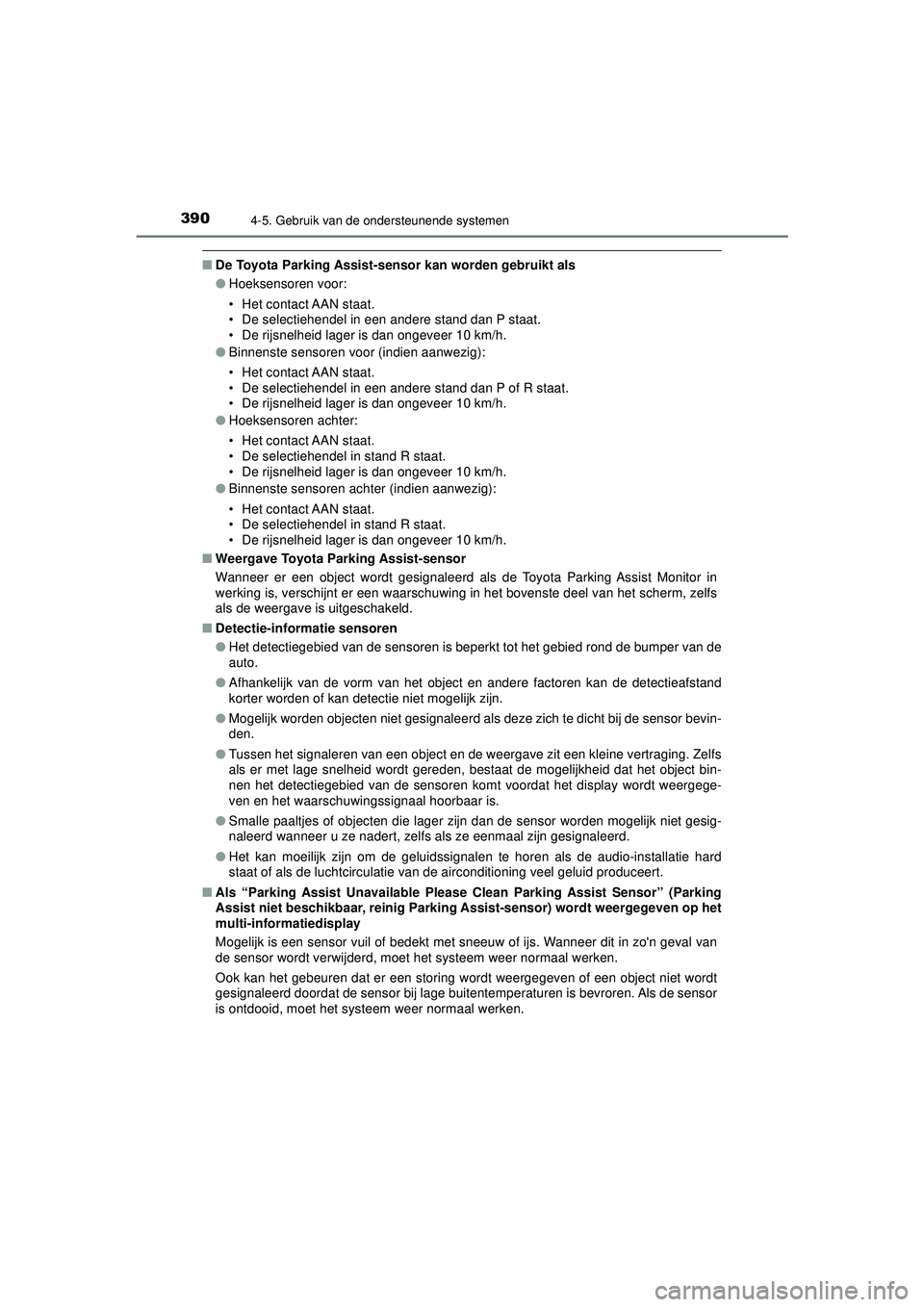

■De Toyota Parking Assist-sensor kan worden gebruikt als
●Hoeksensoren voor:
• Het contact AAN staat.
• De selectiehendel in een andere stand dan P staat.
• De rijsnelheid lager is dan ongeveer 10 km/h.
● Binnenste sensoren voor (indien aanwezig):
• Het contact AAN staat.
• De selectiehendel in een andere stand dan P of R staat.
• De rijsnelheid lager is dan ongeveer 10 km/h.
● Hoeksensoren achter:
• Het contact AAN staat.
• De selectiehendel in stand R staat.
• De rijsnelheid lager is dan ongeveer 10 km/h.
● Binnenste sensoren achter (indien aanwezig):
• Het contact AAN staat.
• De selectiehendel in stand R staat.
• De rijsnelheid lager is dan ongeveer 10 km/h.
■ Weergave Toyota Parking Assist-sensor
Wanneer er een object wordt gesignaleerd als de Toyota Parking Assist Monitor in
werking is, verschijnt er een waarschuwing in het bovenste deel van het scherm, zelfs
als de weergave is uitgeschakeld.
■ Detectie-informatie sensoren
●Het detectiegebied van de sensoren is beperkt tot het gebied rond de bumper van de
auto.
● Afhankelijk van de vorm van het object en andere factoren kan de detectieafstand
korter worden of kan detectie niet mogelijk zijn.
● Mogelijk worden objecten niet gesignaleerd als deze zich te dicht bij de sensor bevin-
den.
● Tussen het signaleren van een object en de weergave zit een kleine vertraging. Zelfs
als er met lage snelheid wordt gereden, bestaat de mogelijkheid dat het object bin-
nen het detectiegebied van de sensoren komt voordat het display wordt weergege-
ven en het waarschuwingssignaal hoorbaar is.
● Smalle paaltjes of objecten die lager zijn dan de sensor worden mogelijk niet gesig-
naleerd wanneer u ze nadert, zelfs als ze eenmaal zijn gesignaleerd.
● Het kan moeilijk zijn om de geluidssignalen te horen als de audio-installatie hard
staat of als de luchtcirculatie van de airconditioning veel geluid produceert.
■ Als “Parking Assist Unavailable Please Clean Parking Assist Sensor” (Parking
Assist niet beschikbaar, re inig Parking Assist-sensor) wordt weergegeven op het
multi-informatiedisplay
Mogelijk is een sensor vuil of bedekt met sneeuw of ijs. Wanneer dit in zo'n geval van
de sensor wordt verwijderd, moet het systeem weer normaal werken.
Ook kan het gebeuren dat er een storing wordt weergegeven of een object niet wordt
gesignaleerd doordat de sensor bij lage buitentemperaturen is bevroren. Als de sensor
is ontdooid, moet het systeem weer normaal werken.
CAMRY_HV_OM_Europe_OM33F82E.book Page 390 Friday, August 14, 2020 9:43 AM

3914-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
4
Rijden

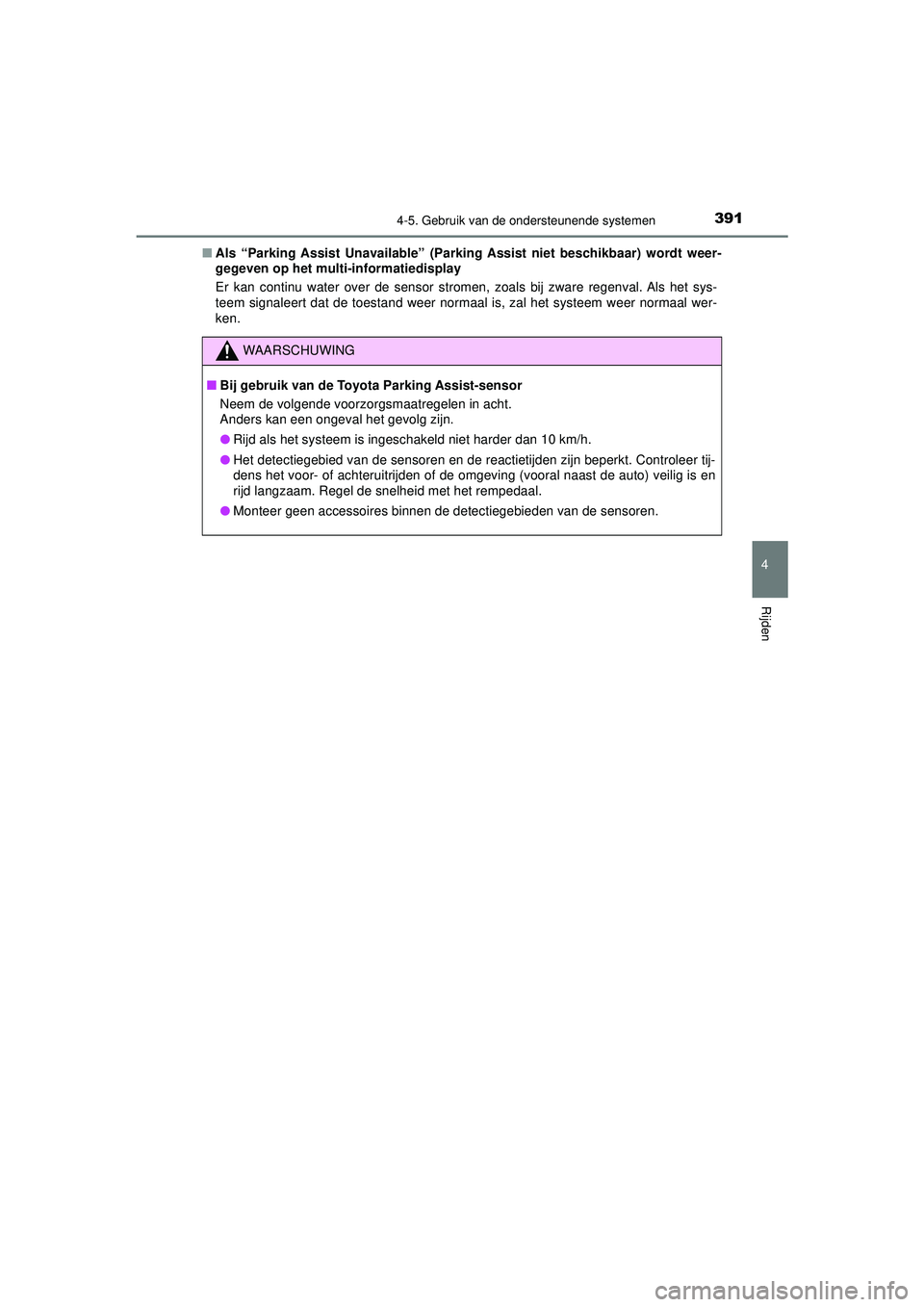

■Als “Parking Assist Unavailable” (Parki ng Assist niet beschikbaar) wordt weer-
gegeven op het multi-informatiedisplay
Er kan continu water over de sensor stromen, zoals bij zware regenval. Als het sys-
teem signaleert dat de toestand weer norm aal is, zal het systeem weer normaal wer-
ken.
WAARSCHUWING
■ Bij gebruik van de Toyota Parking Assist-sensor
Neem de volgende voorzorgsmaatregelen in acht.
Anders kan een ongeval het gevolg zijn.
● Rijd als het systeem is ingeschakeld niet harder dan 10 km/h.
● Het detectiegebied van de sensoren en de reactietijden zijn beperkt. Controleer tij-
dens het voor- of achteruitrijden of de omgeving (vooral naast de auto) veilig is en
rijd langzaam. Regel de snelheid met het rempedaal.
● Monteer geen accessoires binnen de detectiegebieden van de sensoren.
CAMRY_HV_OM_Europe_OM33F82E.book Page 391 Friday, August 14, 2020 9:43 AM

3924-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
WAARSCHUWING

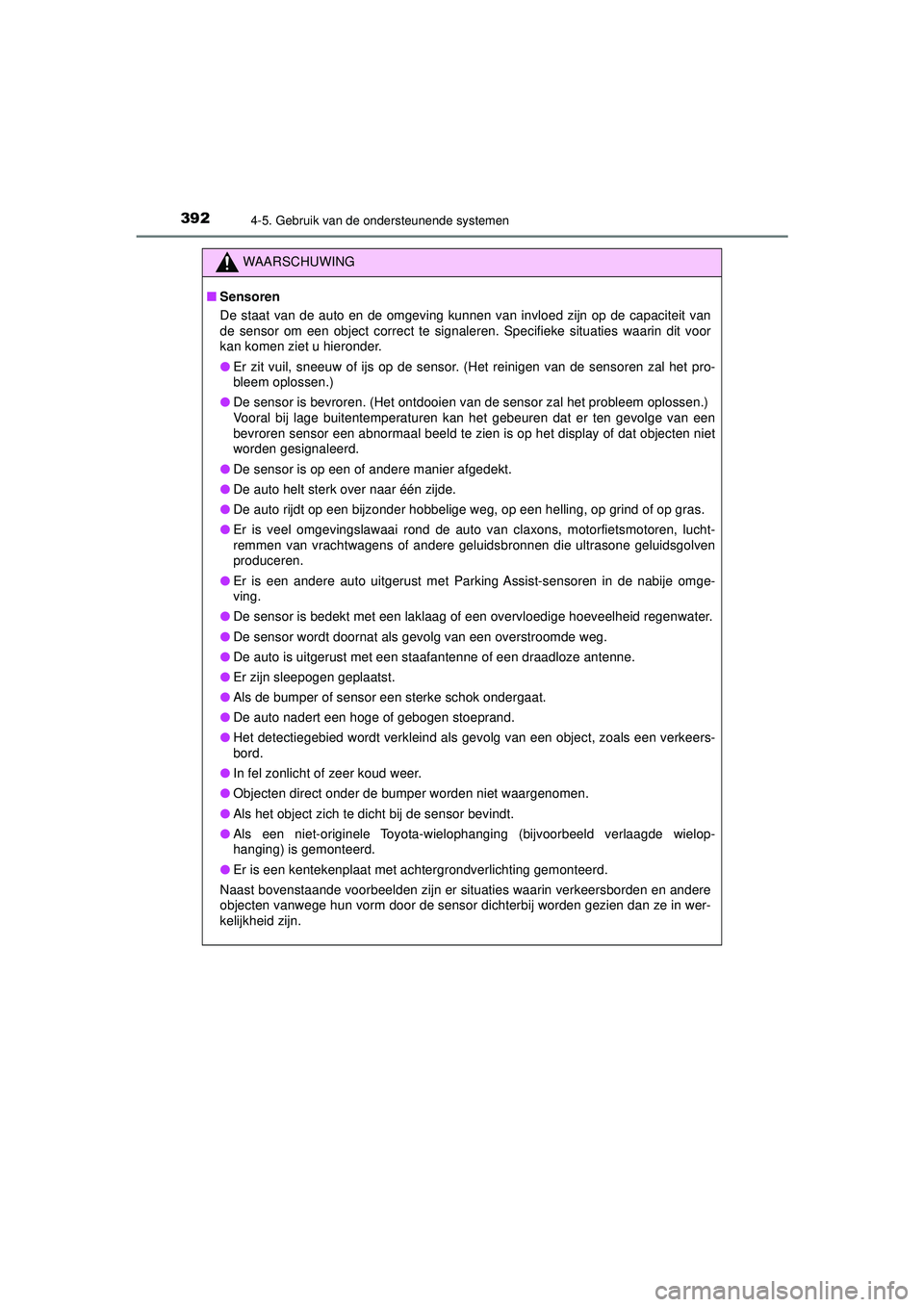

■Sensoren
De staat van de auto en de omgeving kunnen van invloed zijn op de capaciteit van
de sensor om een object correct te signaleren. Specifieke situaties waarin dit voor
kan komen ziet u hieronder.
● Er zit vuil, sneeuw of ijs op de sensor. (Het reinigen van de sensoren zal het pro-
bleem oplossen.)
● De sensor is bevroren. (Het ontdooien van de sensor zal het probleem oplossen.)
Vooral bij lage buitentemperaturen kan het gebeuren dat er ten gevolge van een
bevroren sensor een abnormaal beeld te zien is op het display of dat objecten niet
worden gesignaleerd.
● De sensor is op een of andere manier afgedekt.
● De auto helt sterk over naar één zijde.
● De auto rijdt op een bijzonder hobbelige weg, op een helling, op grind of op gras.
● Er is veel omgevingslawaai rond de auto van claxons, motorfietsmotoren, lucht-
remmen van vrachtwagens of andere geluidsbronnen die ultrasone geluidsgolven
produceren.
● Er is een andere auto uitgerust met Parking Assist-sensoren in de nabije omge-
ving.
● De sensor is bedekt met een laklaag of een overvloedige hoeveelheid regenwater.
● De sensor wordt doornat als gevolg van een overstroomde weg.
● De auto is uitgerust met een staafantenne of een draadloze antenne.
● Er zijn sleepogen geplaatst.
● Als de bumper of sensor een sterke schok ondergaat.
● De auto nadert een hoge of gebogen stoeprand.
● Het detectiegebied wordt verkleind als gevolg van een object, zoals een verkeers-
bord.
● In fel zonlicht of zeer koud weer.
● Objecten direct onder de bumper worden niet waargenomen.
● Als het object zich te dicht bij de sensor bevindt.
● Als een niet-originele Toyota-wielophanging (bijvoorbeeld verlaagde wielop-
hanging) is gemonteerd.
● Er is een kentekenplaat met achtergrondverlichting gemonteerd.
Naast bovenstaande voorbeelden zijn er situaties waarin verkeersborden en andere
objecten vanwege hun vorm door de sensor dichterbij worden gezien dan ze in wer-
kelijkheid zijn.
CAMRY_HV_OM_Europe_OM33F82E.book Page 392 Friday, August 14, 2020 9:43 AM

3934-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
4
Rijden
WAARSCHUWING

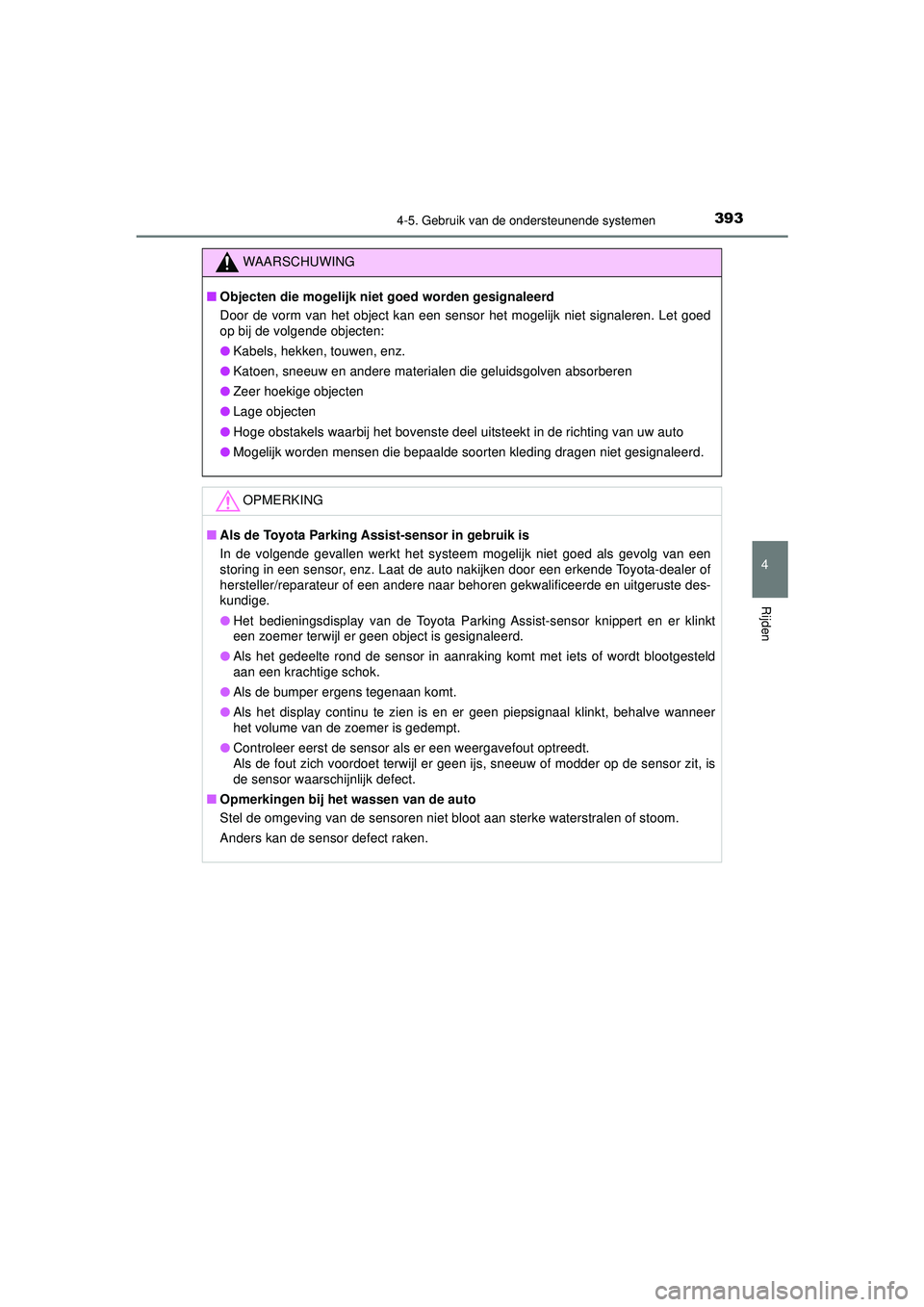

■Objecten die mogelijk niet goed worden gesignaleerd
Door de vorm van het object kan een sensor het mogelijk niet signaleren. Let goed
op bij de volgende objecten:
● Kabels, hekken, touwen, enz.
● Katoen, sneeuw en andere materialen die geluidsgolven absorberen
● Zeer hoekige objecten
● Lage objecten
● Hoge obstakels waarbij het bovenste deel uitsteekt in de richting van uw auto
● Mogelijk worden mensen die bepaalde soorten kleding dragen niet gesignaleerd.
OPMERKING
■Als de Toyota Parking A ssist-sensor in gebruik is
In de volgende gevallen werkt het systeem mogelijk niet goed als gevolg van een
storing in een sensor, enz. Laat de auto nakijken door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige.
● Het bedieningsdisplay van de Toyota Parking Assist-sensor knippert en er klinkt
een zoemer terwijl er geen object is gesignaleerd.
● Als het gedeelte rond de sensor in aanraking komt met iets of wordt blootgesteld
aan een krachtige schok.
● Als de bumper ergens tegenaan komt.
● Als het display continu te zien is en er geen piepsignaal klinkt, behalve wanneer
het volume van de zoemer is gedempt.
● Controleer eerst de sensor als er een weergavefout optreedt.
Als de fout zich voordoet terwijl er geen ijs, sneeuw of modder op de sensor zit, is
de sensor waarschijnlijk defect.
■ Opmerkingen bij het wassen van de auto
Stel de omgeving van de sensoren niet bloot aan sterke waterstralen of stoom.
Anders kan de sensor defect raken.
CAMRY_HV_OM_Europe_OM33F82E.book Page 393 Friday, August 14, 2020 9:43 AM

3944-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
Het systeem werkt in situaties zoals hieronder aangegeven wanneer in de rij-
richting van de auto een obstakel wordt gesignaleerd.
◆Er wordt langzaam gereden en het rempedaal wordt niet of te laat
ingetrapt

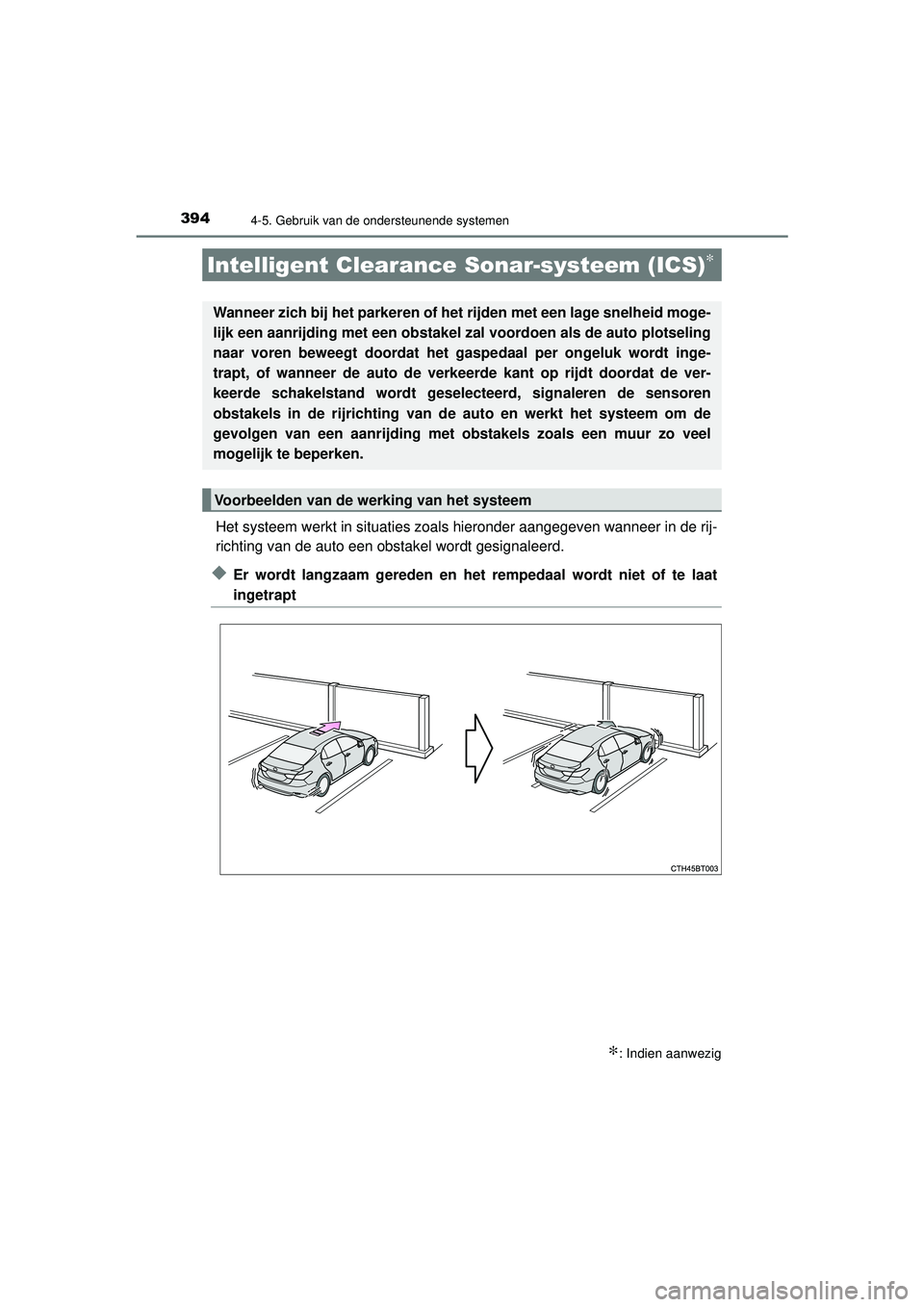

Intelligent Clearance Sonar-systeem (ICS)∗
Wanneer zich bij het parkeren of het rijden met een lage snelheid moge-
lijk een aanrijding met een obstakel za l voordoen als de auto plotseling
naar voren beweegt doordat het gaspedaal per ongeluk wordt inge-
trapt, of wanneer de auto de ver keerde kant op rijdt doordat de ver-
keerde schakelstand wordt geselecteerd, signaleren de sensoren
obstakels in de rijrichting van de auto en werkt het systeem om de
gevolgen van een aanrijding met obstakels zoals een muur zo veel
mogelijk te beperken.
Voorbeelden van de werking van het systeem
∗: Indien aanwezig
CAMRY_HV_OM_Europe_OM33F82E.book Page 394 Friday, August 14, 2020 9:43 AM

3964-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
Als de radarsensor een auto signaleert die van rechts of links achter nadert
en zich een aanrijding hiermee zou kunnen voordoen, activeert deze functie
de remmen om de kans op een aanrijding met de naderende auto te verklei-
nen.
■Voorbeelden van de werking van het systeem
Het systeem werkt in situaties zoals hieronder aangegeven wanneer in de
rijrichting van de auto een obstakel wordt gesignaleerd.
◆Bij het achteruitrijden nadert een auto en het rempedaal wordt niet of
te laat ingetrapt

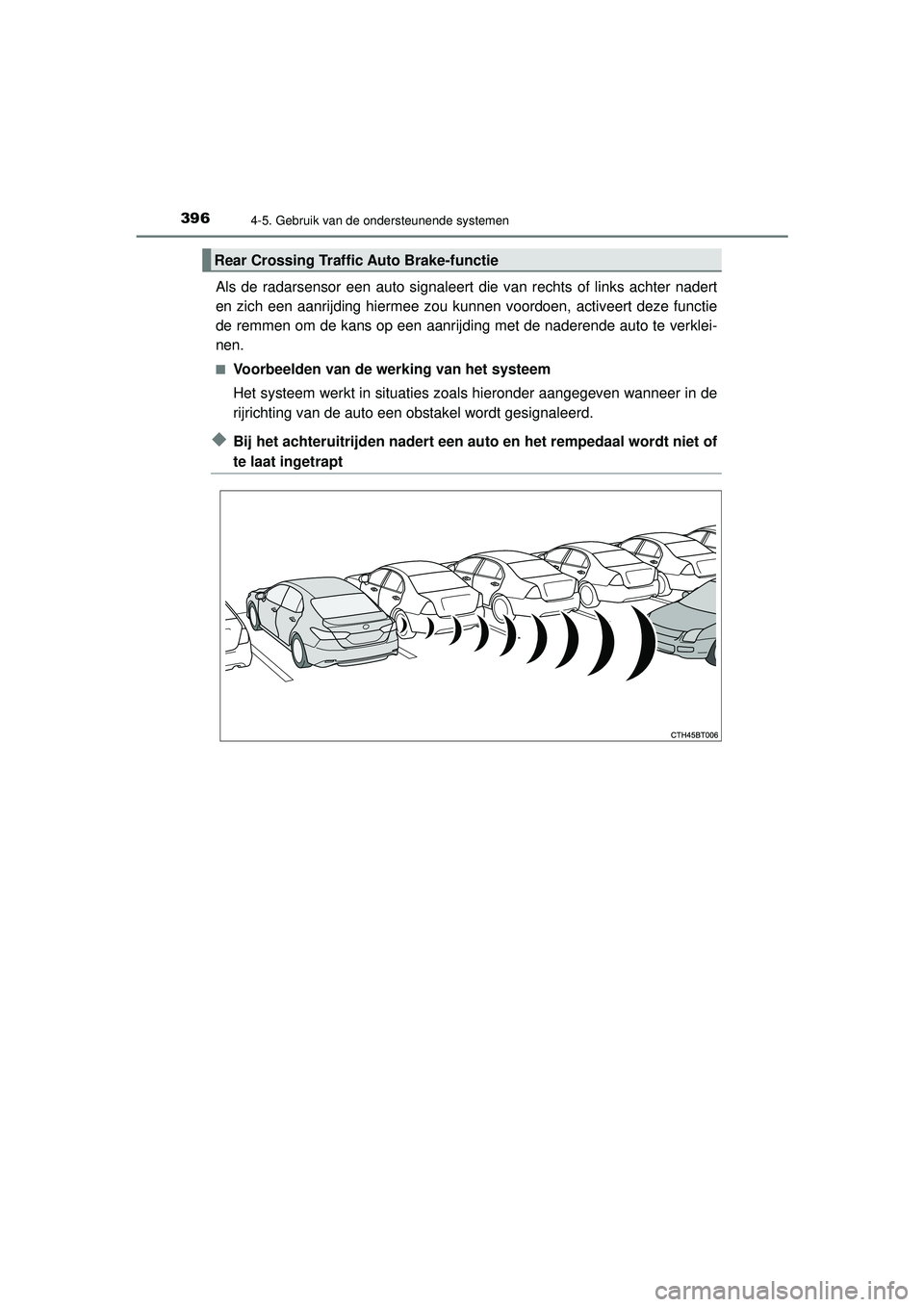

Rear Crossing Traffic Auto Brake-functie
CAMRY_HV_OM_Europe_OM33F82E.book Page 396 Friday, August 14, 2020 9:43 AM

3974-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
4
Rijden
Hoeksensoren voor
Binnenste sensoren voor
Hoeksensoren achter
Binnenste sensoren achter
Druk op
/ van de bedie-
ningstoetsen van het instrumen-
tenpaneel en selecteer .
Druk op
/ van de bedie-
ningstoetsen van het instrumen-
tenpaneel en selecteer .
Druk op van de bedie-
ningstoets van het instrumenten-
paneel.
Selecteer “Yes” (ja) en druk op .
Wanneer het Intelligent Clearance Sonar- systeem wordt uitgeschakeld, gaat het
controlelampje ICS OFF branden.
Als het systeem is uitgeschakeld en u het weer wilt inschakelen, selecteer dan
op het multi-informatiedisplay, selecteer en vervolgens “On” (aan). Als het sys-
teem door middel van deze methode is uitgeschakeld, wordt het niet automatisch
weer ingeschakeld nadat het contact UIT en weer AAN is gezet.

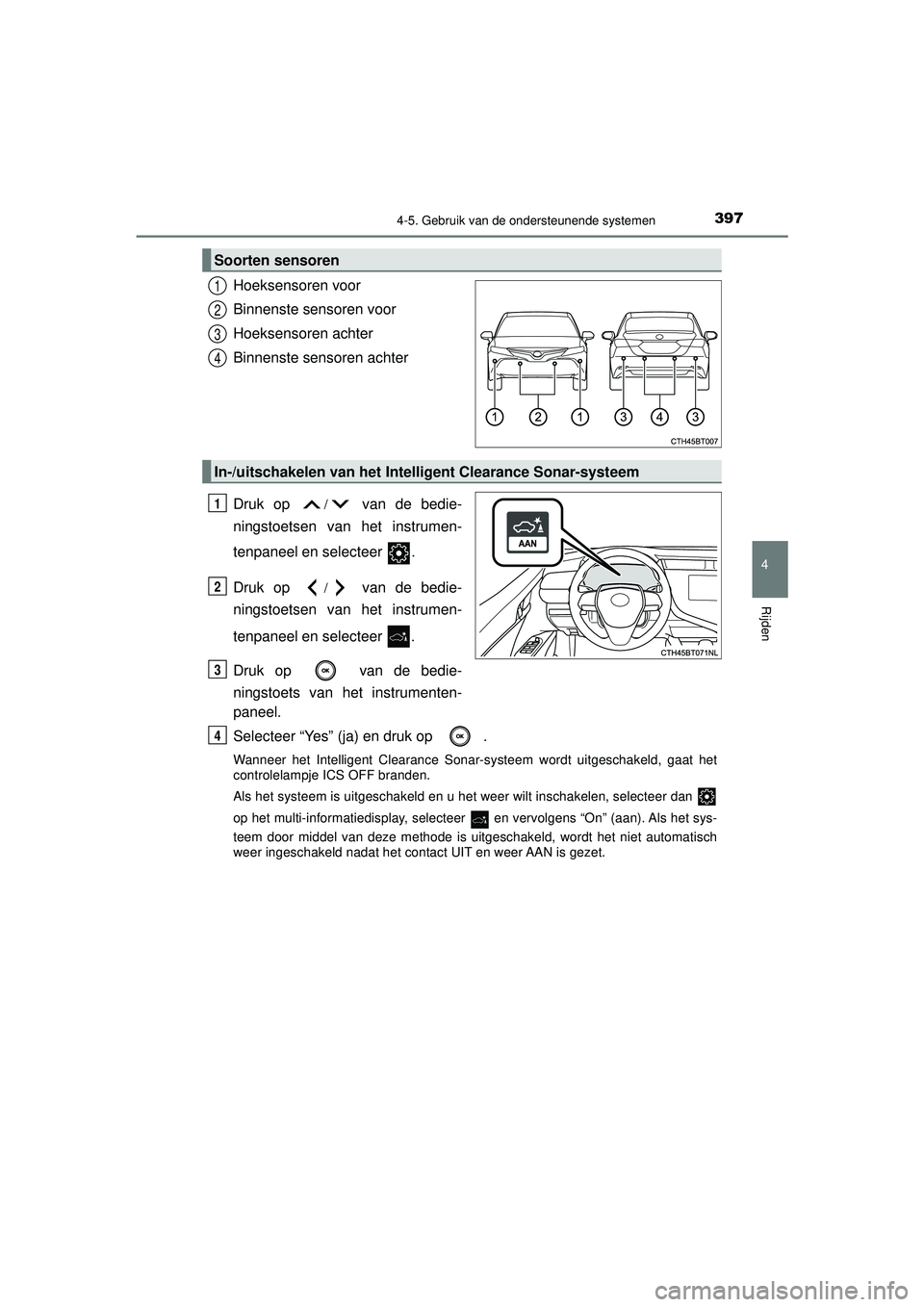

Soorten sensoren
1
2
3
4
In-/uitschakelen van het Inte lligent Clearance Sonar-systeem
1
2
3
4
CAMRY_HV_OM_Europe_OM33F82E.book Page 397 Friday, August 14, 2020 9:43 AM

4004-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
■Voorwaarden voor de werking van de Intelligent Clearance Sonar-functie
De functie werkt als het controlelampje ICS OFF niet brandt of knippert ( →Blz. 397,
404) en aan alle onderstaande voorwaarden wordt voldaan:
● Begrenzingsregeling hybridesysteem
• Het Intelligent Clearance Sonar-systeem is ingeschakeld.
• De rijsnelheid is 15 km/h of lager.
• Er bevindt zich een obstakel in de rijrichting van de auto, op een afstand van 2 tot
4 m.
• Het systeem stelt vast dat er harder dan normaal moet worden geremd om een
aanrijding te voorkomen.
● Remregeling
• De begrenzingsregeling van het hybridesysteem is in werking.
• Het systeem stelt vast dat een noodstop noodzakelijk is om een aanrijding te
voorkomen.
■ Voorwaarden voor het stoppen van de werking van de Intelligent Clearance
Sonar-functie
De werking van de functie stopt als aan één van de volgende voorwaarden wordt vol-
daan:
●Begrenzingsregeling hybridesysteem
• Het Intelligent Clearance Sonar-systeem is uitgeschakeld.
• De aanrijding kan worden voorkomen met normaal remmen.
• Het obstakel bevindt zich niet langer op een afstand van 2 tot 4 m in de rijrichting
van de auto.
● Remregeling
• Het Intelligent Clearance Sonar-systeem is uitgeschakeld.
• Er zijn ongeveer 2 seconden verstreken nadat de auto door de remregeling tot
stilstand is gebracht.
• Het rempedaal wordt ingetrapt nadat de auto tot stilstand is gebracht door de rem-
regeling.
• Het obstakel bevindt zich niet langer op een afstand van 2 tot 4 m in de rijrichting van de auto.
■ Detectiebereik van de Intelligent Clearance Sonar-functie
Het detectiebereik van de Intelligent Clearance Sonar-functie verschilt van dat van de
Toyota Parking Assist-sensor. ( →Blz. 389)
Daardoor wordt de Intelligent Clearance Sonar-functie mogelijk niet geactiveerd, ook
al signaleert de Toyota Parking Assist-sens or een obstakel en wordt er een waarschu-
wing gegeven.
■ Als de Intelligent Clearance Sonar-functie in werking is geweest
Als de auto is stilgezet door de werking van de Intelligent Clearance Sonar-functie,
wordt het Intelligent Clearance Sonar-syst eem uitgeschakeld en gaat het controle-
lampje ICS OFF branden.
CAMRY_HV_OM_Europe_OM33F82E.book Page 400 Friday, August 14, 2020 9:43 AM

4014-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
4
Rijden

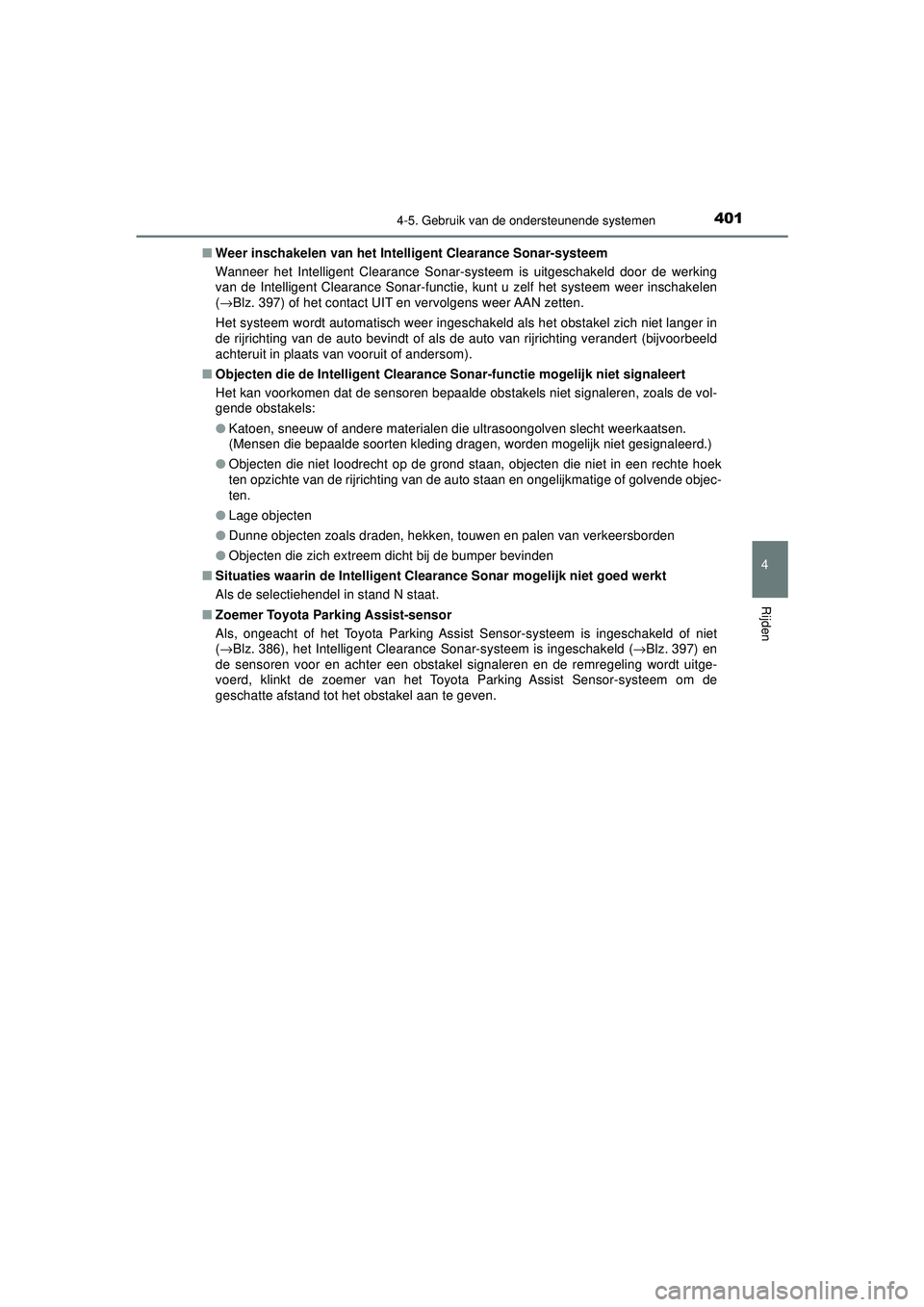

■Weer inschakelen van het Intell igent Clearance Sonar-systeem
Wanneer het Intelligent Clearance Sonar-systeem is uitgeschakeld door de werking
van de Intelligent Clearance Sonar-functie , kunt u zelf het systeem weer inschakelen
(→ Blz. 397) of het contact UIT en vervolgens weer AAN zetten.
Het systeem wordt automatisch weer ingeschakeld als het obstakel zich niet langer in
de rijrichting van de auto bevindt of als de auto van rijrichting verandert (bijvoorbeeld
achteruit in plaats van vooruit of andersom).
■ Objecten die de Intelligent Clearance Sonar-functie mogelijk niet signaleert
Het kan voorkomen dat de sensoren bepaalde obstakels niet signaleren, zoals de vol-
gende obstakels:
● Katoen, sneeuw of andere materialen die ultrasoongolven slecht weerkaatsen.
(Mensen die bepaalde soorten kleding dragen, worden mogelijk niet gesignaleerd.)
● Objecten die niet loodrecht op de grond staan, objecten die niet in een rechte hoek
ten opzichte van de rijrichting van de auto staan en ongelijkmatige of golvende objec-
ten.
● Lage objecten
● Dunne objecten zoals draden, hekken, touwen en palen van verkeersborden
● Objecten die zich extreem dicht bij de bumper bevinden
■ Situaties waarin de Intelligent Cleara nce Sonar mogelijk niet goed werkt
Als de selectiehendel in stand N staat.
■ Zoemer Toyota Parking Assist-sensor
Als, ongeacht of het Toyota Parking Assist Sensor-systeem is ingeschakeld of niet
(→ Blz. 386), het Intelligent Clearance Sonar-systeem is ingeschakeld ( →Blz. 397) en
de sensoren voor en achter een obstakel signaleren en de remregeling wordt uitge-
voerd, klinkt de zoemer van het Toyo ta Parking Assist Sensor-systeem om de
geschatte afstand tot het obstakel aan te geven.
CAMRY_HV_OM_Europe_OM33F82E.book Page 401 Friday, August 14, 2020 9:43 AM

4024-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE■

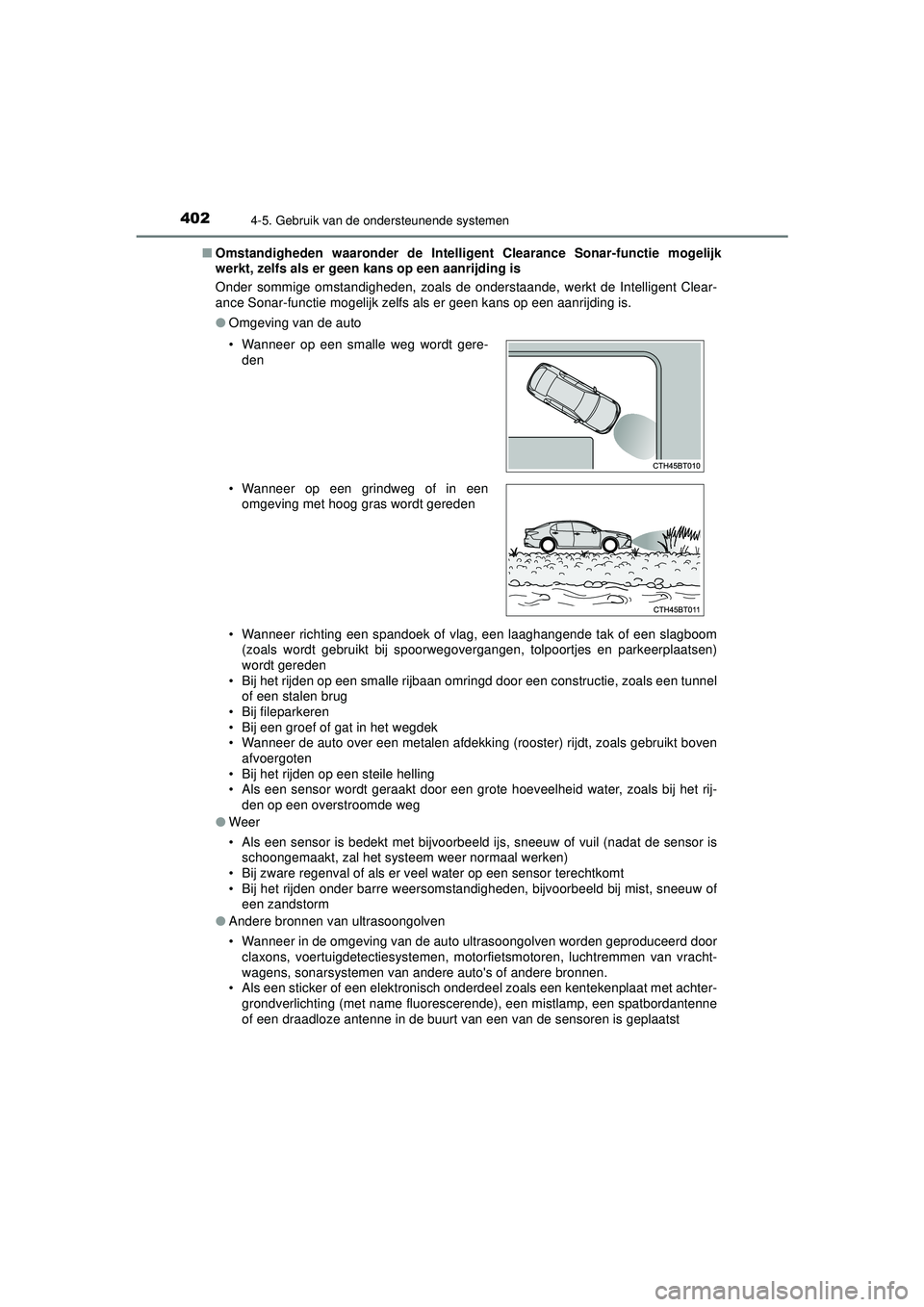

Omstandigheden waaronder de Intel ligent Clearance Sonar-functie mogelijk
werkt, zelfs als er geen kans op een aanrijding is
Onder sommige omstandigheden, zoals de onderstaande, werkt de Intelligent Clear-
ance Sonar-functie mogelijk zelfs als er geen kans op een aanrijding is.
● Omgeving van de auto
• Wanneer richting een spandoek of vlag, een laaghangende tak of een slagboom
(zoals wordt gebruikt bij spoorwegovergangen, tolpoortjes en parkeerplaatsen)
wordt gereden
• Bij het rijden op een smalle rijbaan omringd door een constructie, zoals een tunnel of een stalen brug
• Bij fileparkeren
• Bij een groef of gat in het wegdek
• Wanneer de auto over een metalen afdekking (rooster) rijdt, zoals gebruikt boven afvoergoten
• Bij het rijden op een steile helling
• Als een sensor wordt geraakt door een grote hoeveelheid water, zoals bij het rij- den op een overstroomde weg
● Weer
• Als een sensor is bedekt met bijvoorbeeld ijs, sneeuw of vuil (nadat de sensor is
schoongemaakt, zal het systeem weer normaal werken)
• Bij zware regenval of als er veel water op een sensor terechtkomt
• Bij het rijden onder barre weersomstandigheden, bijvoorbeeld bij mist, sneeuw of een zandstorm
● Andere bronnen van ultrasoongolven
• Wanneer in de omgeving van de auto ultrasoongolven worden geproduceerd door
claxons, voertuigdetectiesystemen, motorfietsmotoren, luchtremmen van vracht-
wagens, sonarsystemen van andere auto's of andere bronnen.
• Als een sticker of een elektronisch onderdeel zoals een kentekenplaat met achter- grondverlichting (met name fluorescerende), een mistlamp, een spatbordantenne
of een draadloze antenne in de buurt van een van de sensoren is geplaatst
• Wanneer op een smalle weg wordt gere-
den
• Wanneer op een grindweg of in een omgeving met hoog gras wordt gereden
CAMRY_HV_OM_Europe_OM33F82E.book Page 402 Friday, August 14, 2020 9:43 AM
