TOYOTA CAMRY 2021 Instructieboekje (in Dutch)

3914-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
4
Rijden
■Als “Parking Assist Unavailable” (Parki ng Assist niet beschikbaar) wordt weer-
gegeven op het multi-informatiedisplay
Er kan continu water over de sensor stromen, zoals bij zware regenval. Als het sys-
teem signaleert dat de toestand weer norm aal is, zal het systeem weer normaal wer-
ken.
WAARSCHUWING
■ Bij gebruik van de Toyota Parking Assist-sensor
Neem de volgende voorzorgsmaatregelen in acht.
Anders kan een ongeval het gevolg zijn.
● Rijd als het systeem is ingeschakeld niet harder dan 10 km/h.
● Het detectiegebied van de sensoren en de reactietijden zijn beperkt. Controleer tij-
dens het voor- of achteruitrijden of de omgeving (vooral naast de auto) veilig is en
rijd langzaam. Regel de snelheid met het rempedaal.
● Monteer geen accessoires binnen de detectiegebieden van de sensoren.
CAMRY_HV_OM_Europe_OM33F82E.book Page 391 Friday, August 14, 2020 9:43 AM

3924-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
WAARSCHUWING
■Sensoren
De staat van de auto en de omgeving kunnen van invloed zijn op de capaciteit van
de sensor om een object correct te signaleren. Specifieke situaties waarin dit voor
kan komen ziet u hieronder.
● Er zit vuil, sneeuw of ijs op de sensor. (Het reinigen van de sensoren zal het pro-
bleem oplossen.)
● De sensor is bevroren. (Het ontdooien van de sensor zal het probleem oplossen.)
Vooral bij lage buitentemperaturen kan het gebeuren dat er ten gevolge van een
bevroren sensor een abnormaal beeld te zien is op het display of dat objecten niet
worden gesignaleerd.
● De sensor is op een of andere manier afgedekt.
● De auto helt sterk over naar één zijde.
● De auto rijdt op een bijzonder hobbelige weg, op een helling, op grind of op gras.
● Er is veel omgevingslawaai rond de auto van claxons, motorfietsmotoren, lucht-
remmen van vrachtwagens of andere geluidsbronnen die ultrasone geluidsgolven
produceren.
● Er is een andere auto uitgerust met Parking Assist-sensoren in de nabije omge-
ving.
● De sensor is bedekt met een laklaag of een overvloedige hoeveelheid regenwater.
● De sensor wordt doornat als gevolg van een overstroomde weg.
● De auto is uitgerust met een staafantenne of een draadloze antenne.
● Er zijn sleepogen geplaatst.
● Als de bumper of sensor een sterke schok ondergaat.
● De auto nadert een hoge of gebogen stoeprand.
● Het detectiegebied wordt verkleind als gevolg van een object, zoals een verkeers-
bord.
● In fel zonlicht of zeer koud weer.
● Objecten direct onder de bumper worden niet waargenomen.
● Als het object zich te dicht bij de sensor bevindt.
● Als een niet-originele Toyota-wielophanging (bijvoorbeeld verlaagde wielop-
hanging) is gemonteerd.
● Er is een kentekenplaat met achtergrondverlichting gemonteerd.
Naast bovenstaande voorbeelden zijn er situaties waarin verkeersborden en andere
objecten vanwege hun vorm door de sensor dichterbij worden gezien dan ze in wer-
kelijkheid zijn.
CAMRY_HV_OM_Europe_OM33F82E.book Page 392 Friday, August 14, 2020 9:43 AM

3934-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
4
Rijden
WAARSCHUWING
■Objecten die mogelijk niet goed worden gesignaleerd
Door de vorm van het object kan een sensor het mogelijk niet signaleren. Let goed
op bij de volgende objecten:
● Kabels, hekken, touwen, enz.
● Katoen, sneeuw en andere materialen die geluidsgolven absorberen
● Zeer hoekige objecten
● Lage objecten
● Hoge obstakels waarbij het bovenste deel uitsteekt in de richting van uw auto
● Mogelijk worden mensen die bepaalde soorten kleding dragen niet gesignaleerd.
OPMERKING
■Als de Toyota Parking A ssist-sensor in gebruik is
In de volgende gevallen werkt het systeem mogelijk niet goed als gevolg van een
storing in een sensor, enz. Laat de auto nakijken door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige.
● Het bedieningsdisplay van de Toyota Parking Assist-sensor knippert en er klinkt
een zoemer terwijl er geen object is gesignaleerd.
● Als het gedeelte rond de sensor in aanraking komt met iets of wordt blootgesteld
aan een krachtige schok.
● Als de bumper ergens tegenaan komt.
● Als het display continu te zien is en er geen piepsignaal klinkt, behalve wanneer
het volume van de zoemer is gedempt.
● Controleer eerst de sensor als er een weergavefout optreedt.
Als de fout zich voordoet terwijl er geen ijs, sneeuw of modder op de sensor zit, is
de sensor waarschijnlijk defect.
■ Opmerkingen bij het wassen van de auto
Stel de omgeving van de sensoren niet bloot aan sterke waterstralen of stoom.
Anders kan de sensor defect raken.
CAMRY_HV_OM_Europe_OM33F82E.book Page 393 Friday, August 14, 2020 9:43 AM

3944-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
Het systeem werkt in situaties zoals hieronder aangegeven wanneer in de rij-
richting van de auto een obstakel wordt gesignaleerd.
◆Er wordt langzaam gereden en het rempedaal wordt niet of te laat
ingetrapt
Intelligent Clearance Sonar-systeem (ICS)∗
Wanneer zich bij het parkeren of het rijden met een lage snelheid moge-
lijk een aanrijding met een obstakel za l voordoen als de auto plotseling
naar voren beweegt doordat het gaspedaal per ongeluk wordt inge-
trapt, of wanneer de auto de ver keerde kant op rijdt doordat de ver-
keerde schakelstand wordt geselecteerd, signaleren de sensoren
obstakels in de rijrichting van de auto en werkt het systeem om de
gevolgen van een aanrijding met obstakels zoals een muur zo veel
mogelijk te beperken.
Voorbeelden van de werking van het systeem
∗: Indien aanwezig
CAMRY_HV_OM_Europe_OM33F82E.book Page 394 Friday, August 14, 2020 9:43 AM

3954-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
4
Rijden

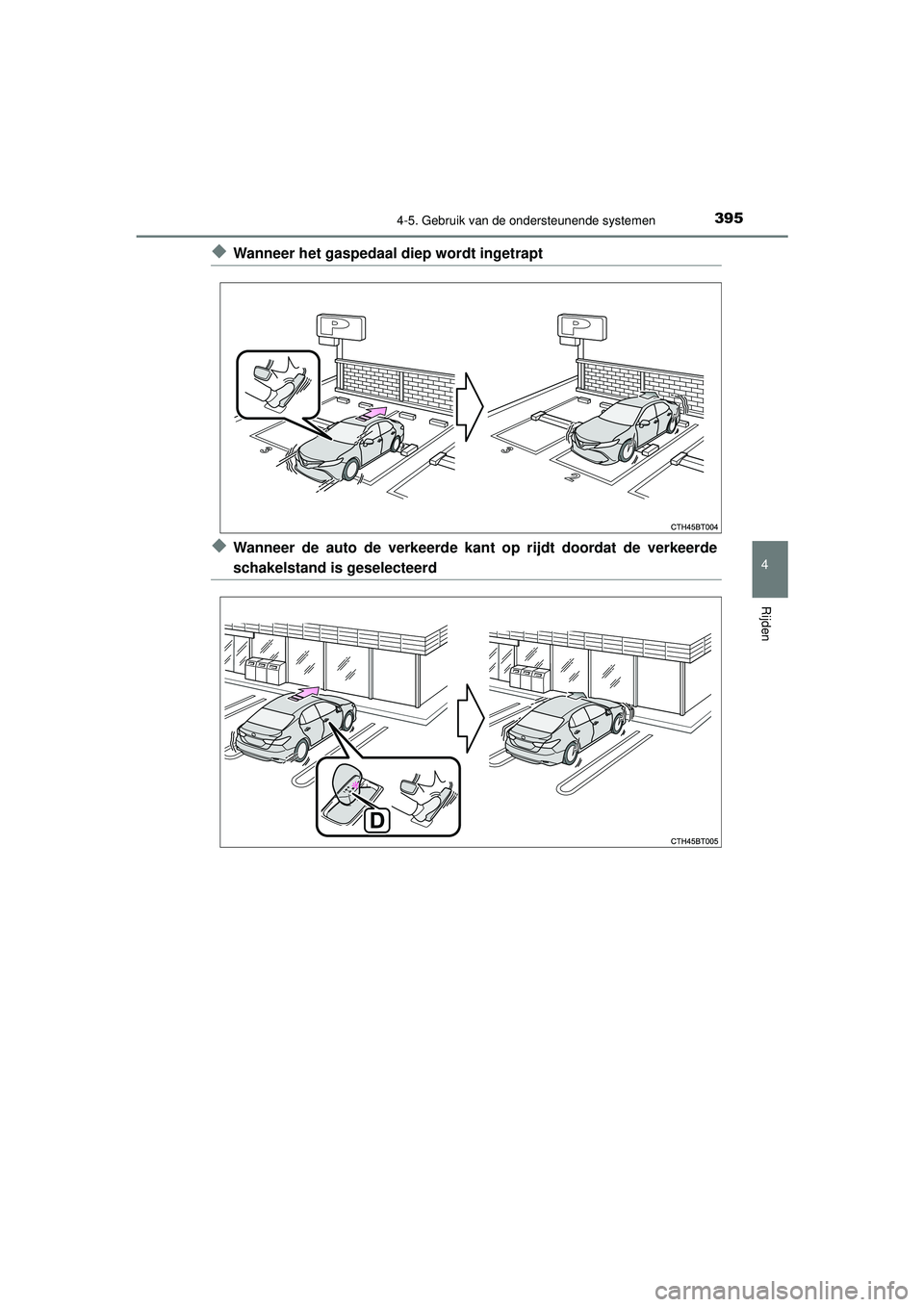

◆Wanneer het gaspedaal diep wordt ingetrapt
◆Wanneer de auto de verkeerde kan t op rijdt doordat de verkeerde
schakelstand is geselecteerd
CAMRY_HV_OM_Europe_OM33F82E.book Page 395 Friday, August 14, 2020 9:43 AM

3964-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
Als de radarsensor een auto signaleert die van rechts of links achter nadert
en zich een aanrijding hiermee zou kunnen voordoen, activeert deze functie
de remmen om de kans op een aanrijding met de naderende auto te verklei-
nen.
■Voorbeelden van de werking van het systeem
Het systeem werkt in situaties zoals hieronder aangegeven wanneer in de
rijrichting van de auto een obstakel wordt gesignaleerd.
◆Bij het achteruitrijden nadert een auto en het rempedaal wordt niet of
te laat ingetrapt
Rear Crossing Traffic Auto Brake-functie
CAMRY_HV_OM_Europe_OM33F82E.book Page 396 Friday, August 14, 2020 9:43 AM

3974-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
4
Rijden
Hoeksensoren voor
Binnenste sensoren voor
Hoeksensoren achter
Binnenste sensoren achter
Druk op
/ van de bedie-
ningstoetsen van het instrumen-
tenpaneel en selecteer .
Druk op
/ van de bedie-
ningstoetsen van het instrumen-
tenpaneel en selecteer .
Druk op van de bedie-
ningstoets van het instrumenten-
paneel.
Selecteer “Yes” (ja) en druk op .
Wanneer het Intelligent Clearance Sonar- systeem wordt uitgeschakeld, gaat het
controlelampje ICS OFF branden.
Als het systeem is uitgeschakeld en u het weer wilt inschakelen, selecteer dan
op het multi-informatiedisplay, selecteer en vervolgens “On” (aan). Als het sys-
teem door middel van deze methode is uitgeschakeld, wordt het niet automatisch
weer ingeschakeld nadat het contact UIT en weer AAN is gezet.
Soorten sensoren
1
2
3
4
In-/uitschakelen van het Inte lligent Clearance Sonar-systeem
1
2
3
4
CAMRY_HV_OM_Europe_OM33F82E.book Page 397 Friday, August 14, 2020 9:43 AM

3984-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE

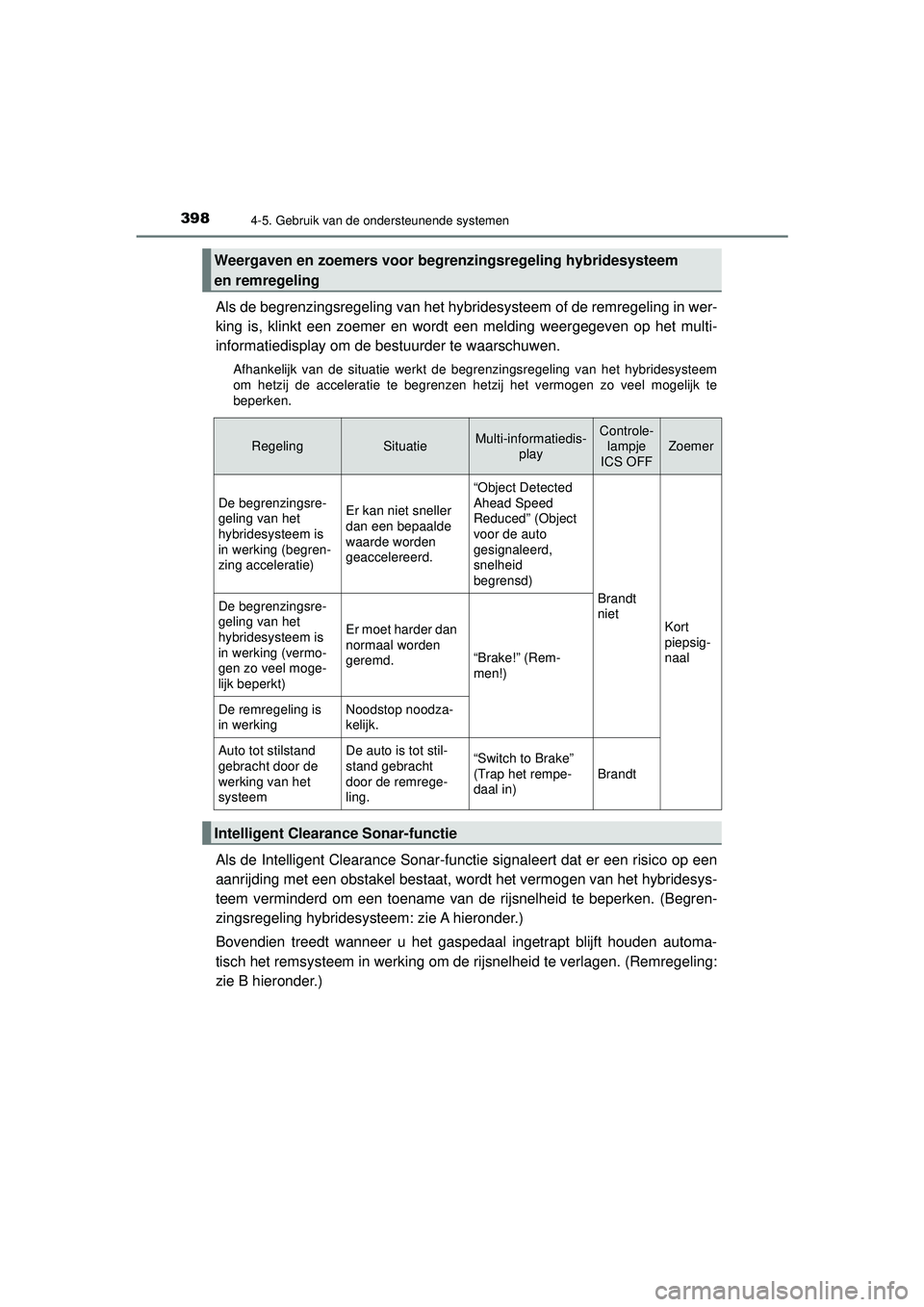

Als de begrenzingsregeling van het hybridesysteem of de remregeling in wer-
king is, klinkt een zoemer en wordt een melding weergegeven op het multi-
informatiedisplay om de bestuurder te waarschuwen.
Afhankelijk van de situatie werkt de begrenzingsregeling van het hybridesysteem
om hetzij de acceleratie te begrenzen hetzij het vermogen zo veel mogelijk te
beperken.
Als de Intelligent Clearance Sonar-functie signaleert dat er een risico op een
aanrijding met een obstakel bestaat, wordt het vermogen van het hybridesys-
teem verminderd om een toename van de rijsnelheid te beperken. (Begren-\
zingsregeling hybridesysteem: zie A hieronder.)
Bovendien treedt wanneer u het gaspedaal ingetrapt blijft houden automa-
tisch het remsysteem in werking om de rijsnelheid te verlagen. (Remregeling:
zie B hieronder.)
Weergaven en zoemers voor begrenzingsregeling hybridesysteem
en remregeling
RegelingSituatieMulti-informatiedis- playControle-lampje
ICS OFFZoemer
De begrenzingsre-
geling van het
hybridesysteem is
in werking (begren-
zing acceleratie)Er kan niet sneller
dan een bepaalde
waarde worden
geaccelereerd.
“Object Detected
Ahead Speed
Reduced” (Object
voor de auto
gesignaleerd,
snelheid
begrensd)
Brandt
niet
Kort
piepsig-
naal
De begrenzingsre-
geling van het
hybridesysteem is
in werking (vermo-
gen zo veel moge-
lijk beperkt)
Er moet harder dan
normaal worden
geremd.
“Brake!” (Rem-
men!)
De remregeling is
in werkingNoodstop noodza-
kelijk.
Auto tot stilstand
gebracht door de
werking van het
systeemDe auto is tot stil-
stand gebracht
door de remrege-
ling.“Switch to Brake”
(Trap het rempe-
daal in)Brandt
Intelligent Clearance Sonar-functie
CAMRY_HV_OM_Europe_OM33F82E.book Page 398 Friday, August 14, 2020 9:43 AM

3994-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
4
Rijden

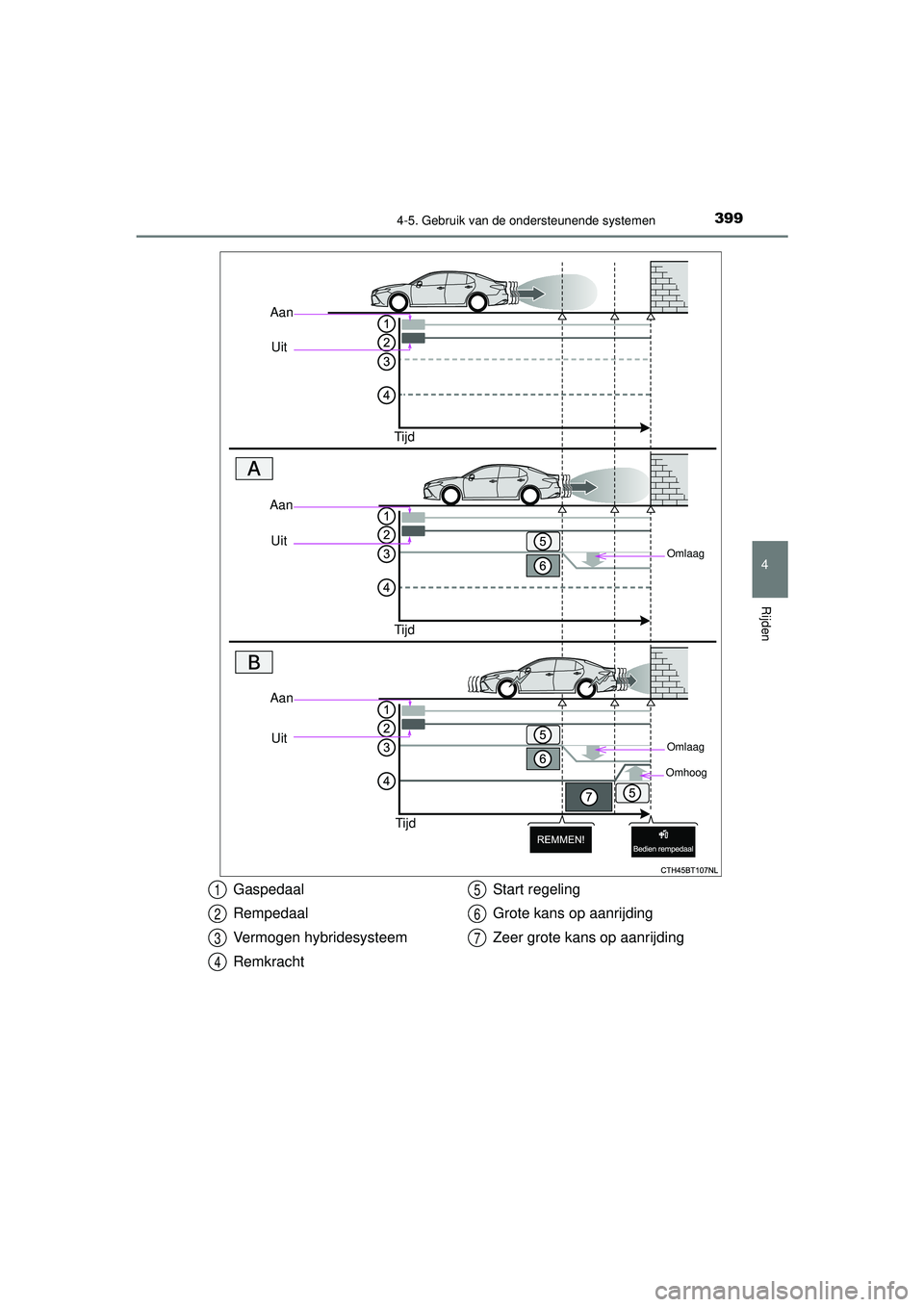

AanUit
Tijd
Omlaag
AanUit
Tijd
Aan Uit
Tijd
Omlaag
Omhoog
Gaspedaal
Rempedaal
Vermogen hybridesysteem
Remkracht Start regeling
Grote kans op aanrijding
Zeer grote kans op aanrijding1
2
3
4
5
6
7
CAMRY_HV_OM_Europe_OM33F82E.book Page 399 Friday, August 14, 2020 9:43 AM

4004-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
■Voorwaarden voor de werking van de Intelligent Clearance Sonar-functie
De functie werkt als het controlelampje ICS OFF niet brandt of knippert ( →Blz. 397,
404) en aan alle onderstaande voorwaarden wordt voldaan:
● Begrenzingsregeling hybridesysteem
• Het Intelligent Clearance Sonar-systeem is ingeschakeld.
• De rijsnelheid is 15 km/h of lager.
• Er bevindt zich een obstakel in de rijrichting van de auto, op een afstand van 2 tot
4 m.
• Het systeem stelt vast dat er harder dan normaal moet worden geremd om een
aanrijding te voorkomen.
● Remregeling
• De begrenzingsregeling van het hybridesysteem is in werking.
• Het systeem stelt vast dat een noodstop noodzakelijk is om een aanrijding te
voorkomen.
■ Voorwaarden voor het stoppen van de werking van de Intelligent Clearance
Sonar-functie
De werking van de functie stopt als aan één van de volgende voorwaarden wordt vol-
daan:
●Begrenzingsregeling hybridesysteem
• Het Intelligent Clearance Sonar-systeem is uitgeschakeld.
• De aanrijding kan worden voorkomen met normaal remmen.
• Het obstakel bevindt zich niet langer op een afstand van 2 tot 4 m in de rijrichting
van de auto.
● Remregeling
• Het Intelligent Clearance Sonar-systeem is uitgeschakeld.
• Er zijn ongeveer 2 seconden verstreken nadat de auto door de remregeling tot
stilstand is gebracht.
• Het rempedaal wordt ingetrapt nadat de auto tot stilstand is gebracht door de rem-
regeling.
• Het obstakel bevindt zich niet langer op een afstand van 2 tot 4 m in de rijrichting van de auto.
■ Detectiebereik van de Intelligent Clearance Sonar-functie
Het detectiebereik van de Intelligent Clearance Sonar-functie verschilt van dat van de
Toyota Parking Assist-sensor. ( →Blz. 389)
Daardoor wordt de Intelligent Clearance Sonar-functie mogelijk niet geactiveerd, ook
al signaleert de Toyota Parking Assist-sens or een obstakel en wordt er een waarschu-
wing gegeven.
■ Als de Intelligent Clearance Sonar-functie in werking is geweest
Als de auto is stilgezet door de werking van de Intelligent Clearance Sonar-functie,
wordt het Intelligent Clearance Sonar-syst eem uitgeschakeld en gaat het controle-
lampje ICS OFF branden.
CAMRY_HV_OM_Europe_OM33F82E.book Page 400 Friday, August 14, 2020 9:43 AM
