TOYOTA CAMRY 2021 Instructieboekje (in Dutch)

3814-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
4
Rijden
●Onder de volgende omstandigheden is de kans dat de BSM-functie onnodig een
auto en/of object signaleert groter:
• Als de sensor niet goed is uitgelijnd doordat de sensor of de omgeving ervan is
blootgesteld aan hevige schokken
• Wanneer er slechts weinig ruimte zit tussen uw auto en een vangrail, muur, enz.
• Wanneer er slechts weinig ruimte zit tussen uw auto en een auto achter u
• Wanneer rijstroken smal zijn en een auto die 2 rijstroken van uw auto verwijderd is
binnen het detectiegebied komt
• Wanneer voorwerpen zoals een fietsendrager op de achterzijde van de auto zijn
gemonteerd
CAMRY_HV_OM_Europe_OM33F82E.book Page 381 Friday, August 14, 2020 9:43 AM

3824-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
De RCTA werkt wanneer de achteruitversnelling is ingeschakeld. Hij kan
andere auto's signaleren die van rechts of links achter naderen. Hij maakt
gebruik van radarsensoren om de bestuurder te waarschuwen voor de aan-
wezigheid van andere auto's: de indicato ren in de buitenspiegels gaan knip-
peren en er klinkt een zoemer.
■Weergave RCTA-icoon
Wanneer een auto wordt gesignaleerd die van rechts of links achter
nadert, wordt het volgende weergegeven op het scherm van het audiosys-
teem.
: Er is een storing aanwezig in de RCTA (→Blz. 369)
RCTA
Naderende auto's Detectiegebieden12
To y o t a P a r k i n g
Assist MonitorInhoud
Er nadert een voertuig van links of rechts achter
CAMRY_HV_OM_Europe_OM33F82E.book Page 382 Friday, August 14, 2020 9:43 AM

3834-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
4
Rijden

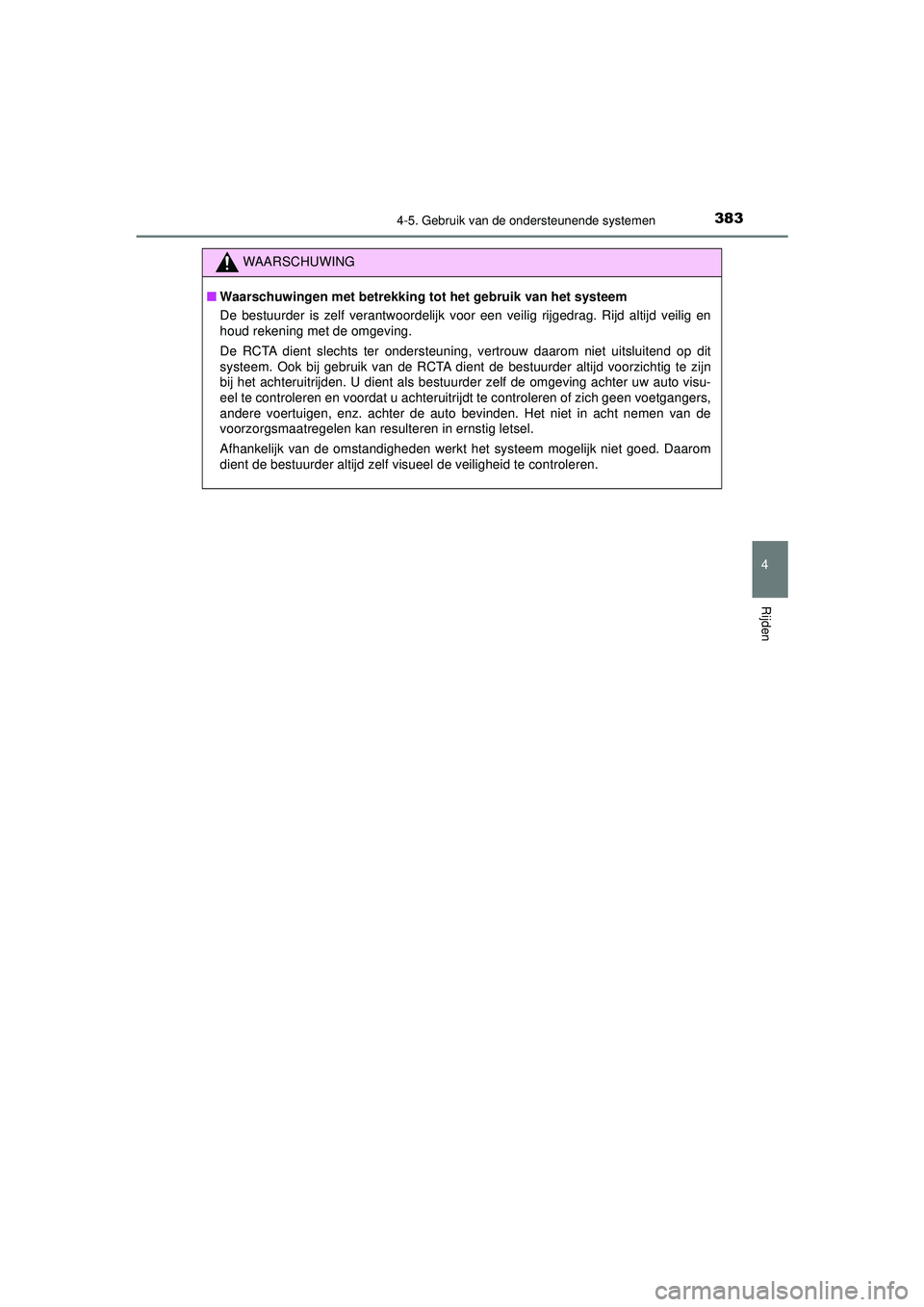

WAARSCHUWING
■Waarschuwingen met betrekking tot het gebruik van het systeem
De bestuurder is zelf verantwoordelijk voor een veilig rijgedrag. Rijd altijd veilig en
houd rekening met de omgeving.
De RCTA dient slechts ter ondersteuning, vertrouw daarom niet uitsluitend op dit
systeem. Ook bij gebruik van de RCTA dient de bestuurder altijd voorzichtig te zijn
bij het achteruitrijden. U dient als bestuurder zelf de omgeving achter uw auto visu-
eel te controleren en voordat u achteruitrijdt te controleren of zich geen voetgangers,
andere voertuigen, enz. achter de auto bevinden. Het niet in acht nemen van de
voorzorgsmaatregelen kan resulteren in ernstig letsel.
Afhankelijk van de omstandigheden werkt het systeem mogelijk niet goed. Daarom
dient de bestuurder altijd zelf visueel de veiligheid te controleren.
CAMRY_HV_OM_Europe_OM33F82E.book Page 383 Friday, August 14, 2020 9:43 AM

3844-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
Hieronder staan de gebieden aangegeven waarin auto's kunnen worden
gesignaleerd.
Om ervoor te zorgen dat de bestuurder een consistente reactietijd heeft, kan
de zoemer een waarschuwing geven voor snellere auto's die verder weg zijn.
Bijvoorbeeld:
■De RCTA werkt wanneer:
●De RCTA is ingeschakeld.
● De selectiehendel in stand R staat.
● De rijsnelheid lager is dan ongeveer 8 km/h.
● De rijsnelheid van de naderende auto tussen ongeveer 8 km/h en 28 km/h ligt.
■ Omstandigheden waaronder de RC TA een auto niet signaleert
De RCTA is niet ontworpen om de volgende typen voertuigen en/of objecten te signa-
leren:
● Kleine motorfietsen, fietsen, voetgangers, enz.
*
●Voertuigen die van direct achter de auto naderen
● Vangrails, muren, bebording, geparkeerde auto's en vergelijkbare stilstaande objec-
ten
*
●Voertuigen die van de auto af bewegen
● Voertuigen die naderen vanuit parkeerruimtes naast uw auto
*
●Voertuigen die achteruit inparkeren in de parkeerruimtes naast uw auto*
*
: Afhankelijk van de omstandigheden wordt er mogelijk een auto en/of object gesig-
naleerd.
Detectiegebieden RCTA
Naderende autoSnelheid
Afstand
waarschuwing
(bij benadering)
Snel28 km/h20 m
Langzaam8 km/h5,5 m
1
CAMRY_HV_OM_Europe_OM33F82E.book Page 384 Friday, August 14, 2020 9:43 AM

3854-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
4
Rijden
■Omstandigheden waaronder de RCTA mogelijk niet goed werkt
●De RCTA-functie signaleert andere auto's mogelijk niet goed onder de volgende
omstandigheden:
• Als de sensor niet goed is uitgelijnd doordat de sensor of de omgeving ervan is
blootgesteld aan hevige schokken
• Wanneer er ijs of modder e.d. op de achterbumper zit
• Onder slechte weersomstandigheden, b ijvoorbeeld bij zware regenval, mist en
sneeuw
• Wanneer er continu meerdere auto's naderen
• Parkeren onder een kleine hoek
• Wanneer een auto met hoge snelheid nadert
• Bij het parkeren op een steile helling, zoals op een heuvel, een daling in de weg, enz.
• Direct nadat de RCTA is ingeschakeld
• Direct nadat het hybridesysteem is gestart terwijl de RCTA is ingeschakeld
• Wanneer voorwerpen zoals een fietsendrager op de achterzijde van de auto zijn gemonteerd
● Onder de volgende omstandigheden is de kans dat de RCTA onnodig een auto en/of
object signaleert groter:
• Wanneer een voertuig uw auto van opzij passeert
• Wanneer de afstand tussen uw auto en metalen objecten, zoals een vangrail,
muur, verkeersbord of geparkeerde auto, die mogelijk elektrische golven richting
de achterzijde van de auto reflecteren, kort is
De helderheid van de indicatoren in de buitenspiegels en het volume van de
RCTA-zoemer kunnen worden gewijzigd via ( →Blz. 148) op het multi-
informatiedisplay.
• Voertuigen die niet kunnen worden waar- genomen door de sensoren als gevolg
van obstakels
• Wanneer de parkeerplaats uitkijkt op een straat en er auto's over die straat rijden
Wijzigen van de instelli ngen voor de indicatoren in de buitenspiegels
en de RCTA-zoemer
CAMRY_HV_OM_Europe_OM33F82E.book Page 385 Friday, August 14, 2020 9:43 AM

3864-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
Hoeksensoren voor
Binnenste sensoren voor
(indien aanwezig)
Hoeksensoren achter
Binnenste sensoren achter
(indien aanwezig)
Druk op
/ van de bedie-
ningstoetsen van het instrumen-
tenpaneel en selecteer .
Druk op
/ van de bedie-
ningstoetsen van het instrumen-
tenpaneel en selecteer .
Druk op van de bedie-
ningstoets van het instrumenten-
paneel.
Elke keer dat op wordt gedrukt, wisselt de functie tussen aan en
uit.
Als de schakelaar aan is, gaat het controlelampje branden om de bestuurder
te informeren dat het systeem geactiveerd is.
Toyota Parking Assist-sensor
De afstand van uw auto tot stilstaande objecten bij het fileparkeren en
achteruit inparkeren in een gara ge wordt gemeten door sensoren en
wordt doorgegeven via de displays en een zoemer. Controleer bij
gebruik van dit systeem ook altijd zelf de omgeving.
Soorten sensoren
1
2
3
4
Toyota Parking Assist-sensor in-/uitschakelen
1
2
3
CAMRY_HV_OM_Europe_OM33F82E.book Page 386 Friday, August 14, 2020 9:43 AM

3874-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
4
Rijden
Wanneer de sensoren een object signaleren, wordt de bestuurder door mid-
del van de volgende displays geïnformeerd over de positie en afstand tot het
object.
De getoonde afbeelding dient slechts als voorbeeld en verschilt mogelijk van
het werkelijke beeld op het multi-informatiedisplay.
■Multi-informatiedisplayWerking hoeksensor voor
Werking binnenste sensor voor
(indien aanwezig)
Werking hoeksensor achter
Werking binnenste sensor ach-
ter (indien aanwezig)
■Scherm audiosysteemToyota Parking Assist-sensor
Wanneer de auto achteruitrijdt.
Bij detectie van een object ver-
schijnt er in het bovenste deel van
het scherm een vereenvoudigde
weergave.
■Uitschakelen van het geluid van de zoemer
●Dempen van het geluid van de zoemer
De zoemer kan tijdelijk worden gedempt door op van de bedieningstoetsen
van het instrumentenpaneel te drukken terwijl een objectdetectiedisplay wordt weer-
gegeven op het multi-informatiedisplay.
● Weer inschakelen van het geluid
Het dempen wordt in de volgende situaties automatisch geannuleerd:
• Als de selectiehendel in een andere stand wordt gezet
• Als de rijsnelheid 10 km/h of hoger wordt terwijl de selectiehendel in stand D staat
• Als de Toyota Parking Assist-sensor eenmaal wordt uitgeschakeld en weer wordt
ingeschakeld
• Als het contact eenmaal UIT en weer AAN wordt gezet
• Wanneer een sensor defect is
Weergave
1
2
3
4
1
CAMRY_HV_OM_Europe_OM33F82E.book Page 387 Friday, August 14, 2020 9:43 AM

3884-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE■
Weergave afstand
Sensoren die een object signaleren, branden continu of knipperen.
*: De afbeeldingen wijken mogelijk af van de getoonde afbeeldingen. (
→Blz. 387)
Weergave sensorsignalering, afstand tot object
Multi-informatie-
display
*
HulpdisplayGlobale afstand tot object
Toyota Parking Assist MonitorBinnenste
sensoren voor en
achter
(indien aanwezig)Hoeksensoren voor en achter
(continu)(langzaam knip- peren)
Ve r
weg
Dichtbij Binnenste sen-
sor voor:
100 cm -
60 cm
Binnenste sen-
sor achter:
150 cm -
60 cm
⎯
(continu)(knipperen)
60 cm - 45 cm
60 cm - 45 cm
(continu)(snel
knipperen) 45 cm - 35 cm
45 cm - 35 cm
(knipperen)(continu)
Minder dan
35 cm
Minder dan
35 cm
CAMRY_HV_OM_Europe_OM33F82E.book Page 388 Friday, August 14, 2020 9:43 AM

3894-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
4
Rijden
■Werking zoemer en afstand tot een object
Een zoemer klinkt als de sensoren in werking zijn.
● De geluidssignalen volgen elkaar sneller op naarmate de auto dichter
bij het object komt.
Als de auto het object genaderd is tot de volgende afstand, klinkt er een
continu geluidssignaal: ongeveer 35 cm.
● Als er gelijktijdig 2 of meer objecten worden gesignaleerd, reageert het
zoemersysteem op het dichtstbijzijnde object. Als een of beide obsta-
kels dichter bij de auto komen dan hierboven vermeld staat, klinkt er
een langdurig piepsignaal, gevolgd door elkaar snel opvolgende piep-
signalen.
Ongeveer 100 cm (indien aanwe-
zig)
Ongeveer 150 cm (indien aanwe-
zig)
Ongeveer 60 cm
Het schema toont het detectiebereik
van de sensoren. Houd er rekening
mee dat de sensoren geen objecten
kunnen signaleren die zich extreem
dicht bij de auto bevinden.
Het bereik van de sensoren kan ver-
schillend zijn, afhankelijk van bijvoor-
beeld de vorm van het object.
Het volume van de zoemer kan worden gewijzigd via het multi-informatiedis-
play ( →Blz. 148) als het contact AAN staat.
Detectiebereik van de sensoren
1
2
3
Het geluidsvolume van de zoemer wijzigen
CAMRY_HV_OM_Europe_OM33F82E.book Page 389 Friday, August 14, 2020 9:43 AM

3904-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
■De Toyota Parking Assist-sensor kan worden gebruikt als
●Hoeksensoren voor:
• Het contact AAN staat.
• De selectiehendel in een andere stand dan P staat.
• De rijsnelheid lager is dan ongeveer 10 km/h.
● Binnenste sensoren voor (indien aanwezig):
• Het contact AAN staat.
• De selectiehendel in een andere stand dan P of R staat.
• De rijsnelheid lager is dan ongeveer 10 km/h.
● Hoeksensoren achter:
• Het contact AAN staat.
• De selectiehendel in stand R staat.
• De rijsnelheid lager is dan ongeveer 10 km/h.
● Binnenste sensoren achter (indien aanwezig):
• Het contact AAN staat.
• De selectiehendel in stand R staat.
• De rijsnelheid lager is dan ongeveer 10 km/h.
■ Weergave Toyota Parking Assist-sensor
Wanneer er een object wordt gesignaleerd als de Toyota Parking Assist Monitor in
werking is, verschijnt er een waarschuwing in het bovenste deel van het scherm, zelfs
als de weergave is uitgeschakeld.
■ Detectie-informatie sensoren
●Het detectiegebied van de sensoren is beperkt tot het gebied rond de bumper van de
auto.
● Afhankelijk van de vorm van het object en andere factoren kan de detectieafstand
korter worden of kan detectie niet mogelijk zijn.
● Mogelijk worden objecten niet gesignaleerd als deze zich te dicht bij de sensor bevin-
den.
● Tussen het signaleren van een object en de weergave zit een kleine vertraging. Zelfs
als er met lage snelheid wordt gereden, bestaat de mogelijkheid dat het object bin-
nen het detectiegebied van de sensoren komt voordat het display wordt weergege-
ven en het waarschuwingssignaal hoorbaar is.
● Smalle paaltjes of objecten die lager zijn dan de sensor worden mogelijk niet gesig-
naleerd wanneer u ze nadert, zelfs als ze eenmaal zijn gesignaleerd.
● Het kan moeilijk zijn om de geluidssignalen te horen als de audio-installatie hard
staat of als de luchtcirculatie van de airconditioning veel geluid produceert.
■ Als “Parking Assist Unavailable Please Clean Parking Assist Sensor” (Parking
Assist niet beschikbaar, re inig Parking Assist-sensor) wordt weergegeven op het
multi-informatiedisplay
Mogelijk is een sensor vuil of bedekt met sneeuw of ijs. Wanneer dit in zo'n geval van
de sensor wordt verwijderd, moet het systeem weer normaal werken.
Ook kan het gebeuren dat er een storing wordt weergegeven of een object niet wordt
gesignaleerd doordat de sensor bij lage buitentemperaturen is bevroren. Als de sensor
is ontdooid, moet het systeem weer normaal werken.
CAMRY_HV_OM_Europe_OM33F82E.book Page 390 Friday, August 14, 2020 9:43 AM
