4014-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
4
Rijden
■Weer inschakelen van het Intell igent Clearance Sonar-systeem
Wanneer het Intelligent Clearance Sonar-systeem is uitgeschakeld door de werking
van de Intelligent Clearance Sonar-functie , kunt u zelf het systeem weer inschakelen
(→ Blz. 397) of het contact UIT en vervolgens weer AAN zetten.
Het systeem wordt automatisch weer ingeschakeld als het obstakel zich niet langer in
de rijrichting van de auto bevindt of als de auto van rijrichting verandert (bijvoorbeeld
achteruit in plaats van vooruit of andersom).
■ Objecten die de Intelligent Clearance Sonar-functie mogelijk niet signaleert
Het kan voorkomen dat de sensoren bepaalde obstakels niet signaleren, zoals de vol-
gende obstakels:
● Katoen, sneeuw of andere materialen die ultrasoongolven slecht weerkaatsen.
(Mensen die bepaalde soorten kleding dragen, worden mogelijk niet gesignaleerd.)
● Objecten die niet loodrecht op de grond staan, objecten die niet in een rechte hoek
ten opzichte van de rijrichting van de auto staan en ongelijkmatige of golvende objec-
ten.
● Lage objecten
● Dunne objecten zoals draden, hekken, touwen en palen van verkeersborden
● Objecten die zich extreem dicht bij de bumper bevinden
■ Situaties waarin de Intelligent Cleara nce Sonar mogelijk niet goed werkt
Als de selectiehendel in stand N staat.
■ Zoemer Toyota Parking Assist-sensor
Als, ongeacht of het Toyota Parking Assist Sensor-systeem is ingeschakeld of niet
(→ Blz. 386), het Intelligent Clearance Sonar-systeem is ingeschakeld ( →Blz. 397) en
de sensoren voor en achter een obstakel signaleren en de remregeling wordt uitge-
voerd, klinkt de zoemer van het Toyo ta Parking Assist Sensor-systeem om de
geschatte afstand tot het obstakel aan te geven.
CAMRY_HV_OM_Europe_OM33F82E.book Page 401 Friday, August 14, 2020 9:43 AM

4024-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE■
Omstandigheden waaronder de Intel ligent Clearance Sonar-functie mogelijk
werkt, zelfs als er geen kans op een aanrijding is
Onder sommige omstandigheden, zoals de onderstaande, werkt de Intelligent Clear-
ance Sonar-functie mogelijk zelfs als er geen kans op een aanrijding is.
● Omgeving van de auto
• Wanneer richting een spandoek of vlag, een laaghangende tak of een slagboom
(zoals wordt gebruikt bij spoorwegovergangen, tolpoortjes en parkeerplaatsen)
wordt gereden
• Bij het rijden op een smalle rijbaan omringd door een constructie, zoals een tunnel of een stalen brug
• Bij fileparkeren
• Bij een groef of gat in het wegdek
• Wanneer de auto over een metalen afdekking (rooster) rijdt, zoals gebruikt boven afvoergoten
• Bij het rijden op een steile helling
• Als een sensor wordt geraakt door een grote hoeveelheid water, zoals bij het rij- den op een overstroomde weg
● Weer
• Als een sensor is bedekt met bijvoorbeeld ijs, sneeuw of vuil (nadat de sensor is
schoongemaakt, zal het systeem weer normaal werken)
• Bij zware regenval of als er veel water op een sensor terechtkomt
• Bij het rijden onder barre weersomstandigheden, bijvoorbeeld bij mist, sneeuw of een zandstorm
● Andere bronnen van ultrasoongolven
• Wanneer in de omgeving van de auto ultrasoongolven worden geproduceerd door
claxons, voertuigdetectiesystemen, motorfietsmotoren, luchtremmen van vracht-
wagens, sonarsystemen van andere auto's of andere bronnen.
• Als een sticker of een elektronisch onderdeel zoals een kentekenplaat met achter- grondverlichting (met name fluorescerende), een mistlamp, een spatbordantenne
of een draadloze antenne in de buurt van een van de sensoren is geplaatst
• Wanneer op een smalle weg wordt gere-
den
• Wanneer op een grindweg of in een omgeving met hoog gras wordt gereden
CAMRY_HV_OM_Europe_OM33F82E.book Page 402 Friday, August 14, 2020 9:43 AM

4034-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
4
Rijden
●Wijzigingen in de stand van de auto ten opzichte van de weg
• Als de auto sterk naar één kant helt
• Als de voorzijde van de auto omhoog of omlaag staat door de belading van de
auto
• Als de stand van een sensor is gewijzigd door een aanrijding o.i.d.
■ Als de Intelligent Clearan ce Sonar-functie onnodig wo rdt geactiveerd, bijvoor-
beeld op een spoorwegovergang
Zelfs in het onwaarschijnlijke geval dat het Intelligent Clearance Sonar-systeem onno-
dig in werking treedt op een spoorwegovergang e.d., wordt de remregeling na onge-
veer 2 seconden uitgeschakeld, zodat u verder kunt rijden en de plek kunt verlaten. De
remregeling kan ook worden geannuleerd door het rempedaal in te trappen. Wanneer
u het gaspedaal weer intrapt, kunt u weer verder rijden en de plek verlaten.
■ Omstandigheden waaronder de remfunctie van het Intelligent Clearance Sonar-
systeem mogelijk niet goed werkt
Onder sommige omstandigheden, zoals de onderstaande, werkt deze functie mogelijk
niet goed.
● Weer
• Als een sensor is bedekt met bijvoorbeeld ijs, sneeuw of vuil (nadat de sensor is
schoongemaakt, zal het systeem weer normaal werken)
• Bij zware regenval of als er veel water op een sensor terechtkomt
• Bij het rijden onder barre weersomstandigheden, bijvoorbeeld bij mist, sneeuw of een zandstorm
● Omgeving van de auto
• Wanneer zich tussen de auto en een gesignaleerd obstakel een object bevindt dat
niet kan worden gesignaleerd
• Als een object zoals een auto, motorfiets, fiets of voetganger voor de auto langs komt of plotseling van opzij opduikt.
• Wanneer een sensor of de omgeving van
een sensor zeer heet of koud is
• Wanneer het stevig waait
CAMRY_HV_OM_Europe_OM33F82E.book Page 403 Friday, August 14, 2020 9:43 AM

4044-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE●
Andere bronnen van ultrasoongolven
• Wanneer in de omgeving van de auto ultrasoongolven worden geproduceerd door
claxons, voertuigdetectiesystemen, motorfietsmotoren, luchtremmen van vracht-
wagens, sonarsystemen van andere auto's of andere bronnen.
• Als een sticker of een elektronisch onderdeel zoals een kentekenplaat met achter- grondverlichting (met name fluorescerende), een mistlamp, een spatbordantenne
of een draadloze antenne in de buurt van een van de sensoren is geplaatst
● Wijzigingen in de stand van de auto ten opzichte van de weg
• Als de auto sterk naar één kant helt
• Als de voorzijde van de auto omhoog of omlaag staat door de belading van de
auto
• Als de stand van een sensor is gewijzigd door een aanrijding o.i.d.
■ Als een accuklem is losgenom en en weer is aangesloten
Het systeem moet worden geïnitialiseerd.
Rijd om het systeem te initialiseren gedurende ten minste 5 seconden recht vooruit
met een snelheid van ongeveer 35 km/h of hoger.
■ Wanneer “PKSB Unavailable” (PKSB niet beschikbaar) op het multi-informatie-
display wordt weergegeven en het controlelampje ICS OFF knippert
Mogelijk is het systeem na het losnemen en weer aansluiten van een accuklem niet
geïnitialiseerd. Initialiseer het systeem. ( →Blz. 404)
Als deze melding na de initialisatie nog steeds wordt weergegeven, laat de auto dan
controleren door een erkende Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige.
■ Wanneer “PKSB Unavailable” (PKSB niet beschikbaar) en “Parking Assist
Unavailable Please Clean Parking Assist Sensor” (Parking Assist niet beschik-
baar, reinig Parking Assist-sensor) op het multi-informatiedi splay worden weer-
gegeven en het controlelampje ICS OFF knippert
● Mogelijk is een van de sensoren bedekt met bijvoorbeeld ijs, sneeuw of vuil. Verwij-
der dit dan van de sensor om te zorgen dat het systeem weer normaal werkt. Laat de
auto nakijken door een erkende Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige als deze melding ook na het
verwijderen van het vuil van de sensor wordt weergegeven of wordt weergegeven
wanneer de sensor helemaal niet vuil was.
● Mogelijk is een van de sensoren bevroren. Zodra het ijs smelt, zal het systeem weer
normaal werken.
● Er kan continu water over de sensor stromen, zoals bij zware regenval. Als het sys-
teem signaleert dat de toestand weer no rmaal is, zal het systeem weer normaal wer-
ken.
CAMRY_HV_OM_Europe_OM33F82E.book Page 404 Friday, August 14, 2020 9:43 AM

4054-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
4
Rijden
WAARSCHUWING
■Beperkingen van het Intell igent Clearance Sonar-systeem
Vertrouw niet blindelings op het systeem, omdat dit kan leiden tot een ongeval.
● De bestuurder is zelf verantwoordelijk voor een veilig rijgedrag. Rijd altijd voorzich-
tig en houd rekening met de omgeving. Het Intelligent Clearance Sonar-systeem is
ontworpen om te helpen de ernst van een aanrijding te verminderen. Onder som-
mige omstandigheden is het echter mogelijk dat het systeem niet werkt.
● Het Intelligent Clearance Sonar-systeem is niet ontworpen om de auto volledig tot
stilstand te brengen. Bovendien is het, zelfs wanneer het systeem de auto tot stil-
stand heeft gebracht, noodzakelijk om onmiddellijk het rempedaal in te trappen,
omdat de remregeling na ongeveer 2 seconden wordt uitgeschakeld.
■ Om ervoor te zorgen dat het Intelligent Clearance Sonar-systeem goed werkt
Neem de volgende voorzorgsmaatregelen met betrekking tot de sensoren in acht
(→ Blz. 397). Het niet in acht nemen van de voorschriften kan er toe leiden dat een
sensor niet goed werkt, waardoor een ongeval kan ontstaan.
● Wijzig, demonteer of spuit de sensoren niet.
● Vervang een defecte sensor uitsluitend door een originele sensor.
● Stel een sensor en zijn omgeving niet bloot aan krachtige schokken.
● Beschadig de sensoren niet en houd ze altijd schoon.
Neem de volgende voorzorgsmaatregelen met betrekking tot de radarsensoren in
acht ( →Blz. 378). Het niet in acht nemen van de voorschriften kan er toe leiden dat
een radarsensor niet goed werkt, waardoor een ongeval kan ontstaan.
● Wijzig, demonteer of spuit de sensoren niet.
● Vervang een radarsensor uitsluitend door een originele sensor.
● Stel een radarsensor en zijn omgeving niet bloot aan krachtige schokken.
● Voorkom dat de radarsensoren beschadigd raken en houd de radarsensoren en
hun omgeving op de bumper te allen tijde schoon.
■ Omgaan met de wielophanging
Breng geen wijzigingen aan de wielophanging aan, aangezien veranderingen in de
wagenhoogte of de hellingshoek van de auto ervoor kunnen zorgen dat de sensoren
objecten niet juist signaleren, dat het syst eem niet werkt of dat het systeem onnodig
werkt.
CAMRY_HV_OM_Europe_OM33F82E.book Page 405 Friday, August 14, 2020 9:43 AM

4064-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
OPMERKING
■Voorkomen van storingen in de werking van het systeem
● Wanneer het gebied rondom een sensor wordt blootgesteld aan een krachtige
schok, werkt het systeem mogelijk niet goed meer doordat de sensor niet goed
meer is uitgelijnd. Laat de auto nakijken door een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behor en gekwalificeerde en uitgeruste deskun-
dige.
● Spuit bij het wassen van de auto met een hogedrukreiniger niet rechtstreeks op de
sensoren, omdat dit er toe kan leiden dat een sensor niet meer goed werkt.
● Richt bij het wassen van de auto met stoom de stoom niet rechtstreeks op de sen-
soren, omdat dit er toe kan leiden dat een sensor niet meer goed werkt.
■ Voorkomen van storingen in de werking van een radarsensor
● Wanneer het gebied rondom een radarsensor wordt blootgesteld aan een krach-
tige schok, werkt het systeem mogelijk niet goed meer doordat de sensor niet goed
meer werkt. Laat de auto nakijken door een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
● Neem de voorzorgsmaatregelen met betrekking tot het omgaan met de radarsen-
sor in acht. ( →Blz. 378)
■ Voorkomen van het onnodig in werking treden van het Intelligent Clearance
Sonar-systeem
Schakel in de onderstaande situaties het Intelligent Clearance Sonar-systeem uit,
omdat het systeem anders mogelijk zelfs werkt als er geen kans op een aanrijding is.
● Bij een controle van de auto op een rollenbank o.i.d.
● Wanneer de auto op een schip, vrachtwagen of ander transportmiddel wordt gela-
den
● Als de wielophanging is gewijzigd of als er een andere maat banden dan voorge-
schreven is gemonteerd
● Als de voorzijde van de auto omhoog of omlaag staat door de belading van de auto
● Als er uitrusting die een sensor kan hinderen, zoals een sleepoog, bumperbescher-
mer (een extra beschermstrip, enz.), fietsendrager of sneeuwploeg, is geplaatst
● Bij het wassen van de auto in een wasstraat
CAMRY_HV_OM_Europe_OM33F82E.book Page 406 Friday, August 14, 2020 9:43 AM

4074-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
4
Rijden

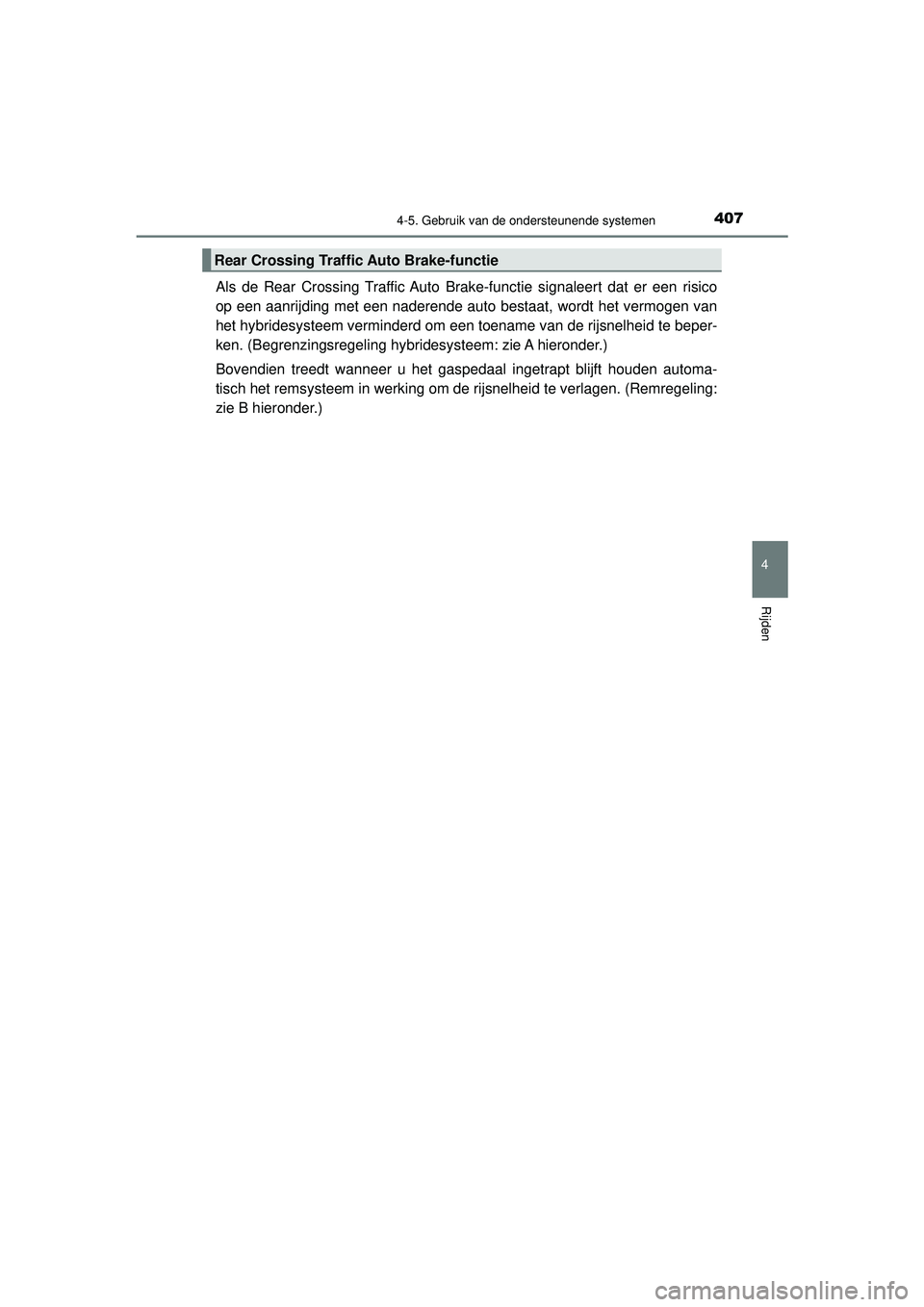

Als de Rear Crossing Traffic Auto Brake-functie signaleert dat er een risico
op een aanrijding met een naderende auto bestaat, wordt het vermogen van
het hybridesysteem verminderd om een toename van de rijsnelheid te beper-
ken. (Begrenzingsregeling hybr idesysteem: zie A hieronder.)
Bovendien treedt wanneer u het gaspedaal ingetrapt blijft houden automa-
tisch het remsysteem in werking om de rijsnelheid te verlagen. (Remregeling:
zie B hieronder.)
Rear Crossing Traffi c Auto Brake-functie
CAMRY_HV_OM_Europe_OM33F82E.book Page 407 Friday, August 14, 2020 9:43 AM

4084-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE

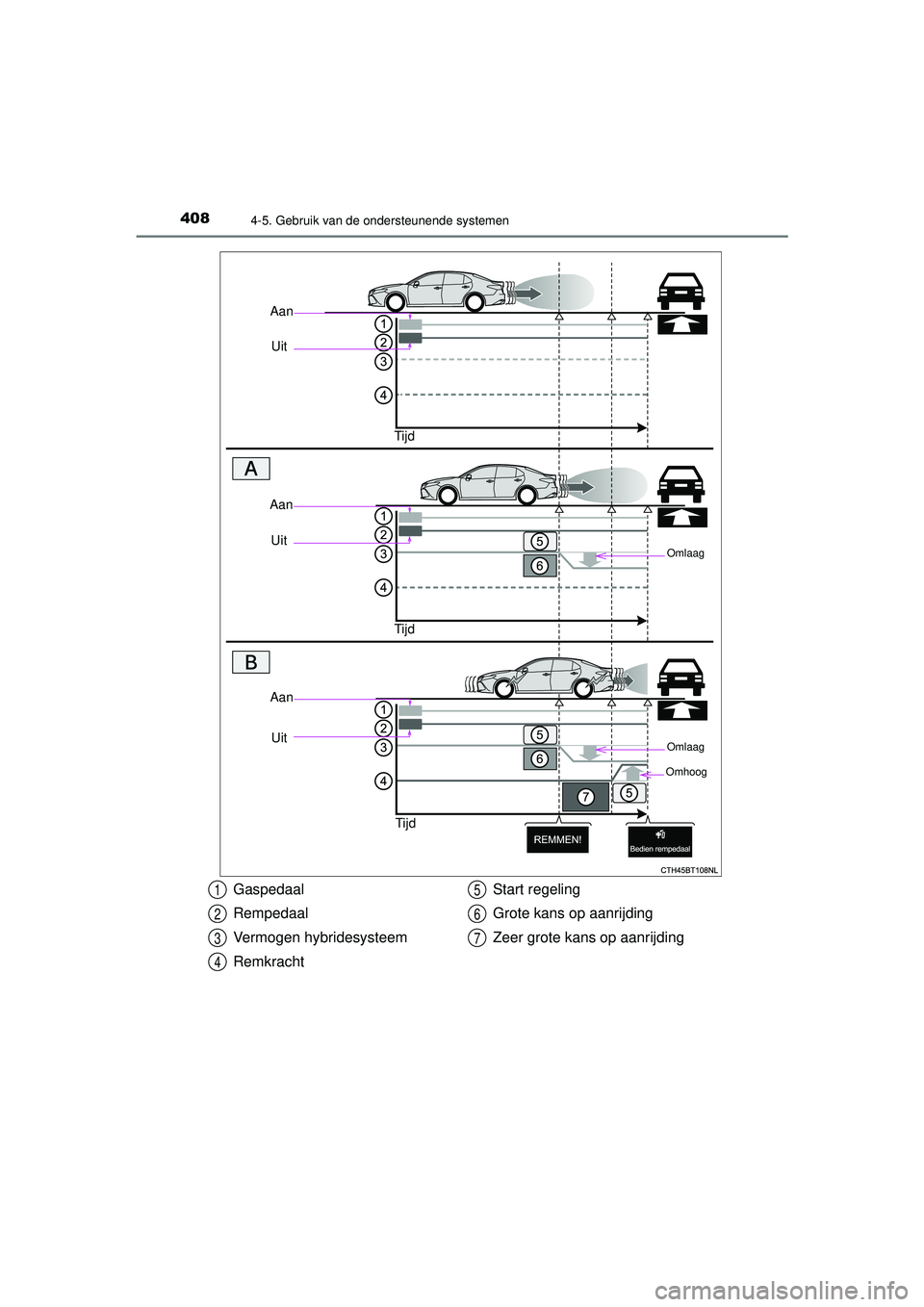

AanUit
Tijd
Omlaag
AanUit
Tijd
Aan Uit
Tijd
Omlaag
Omhoog
Gaspedaal
Rempedaal
Vermogen hybridesysteem
Remkracht Start regeling
Grote kans op aanrijding
Zeer grote kans op aanrijding1
2
3
4
5
6
7
CAMRY_HV_OM_Europe_OM33F82E.book Page 408 Friday, August 14, 2020 9:43 AM

4094-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
4
Rijden

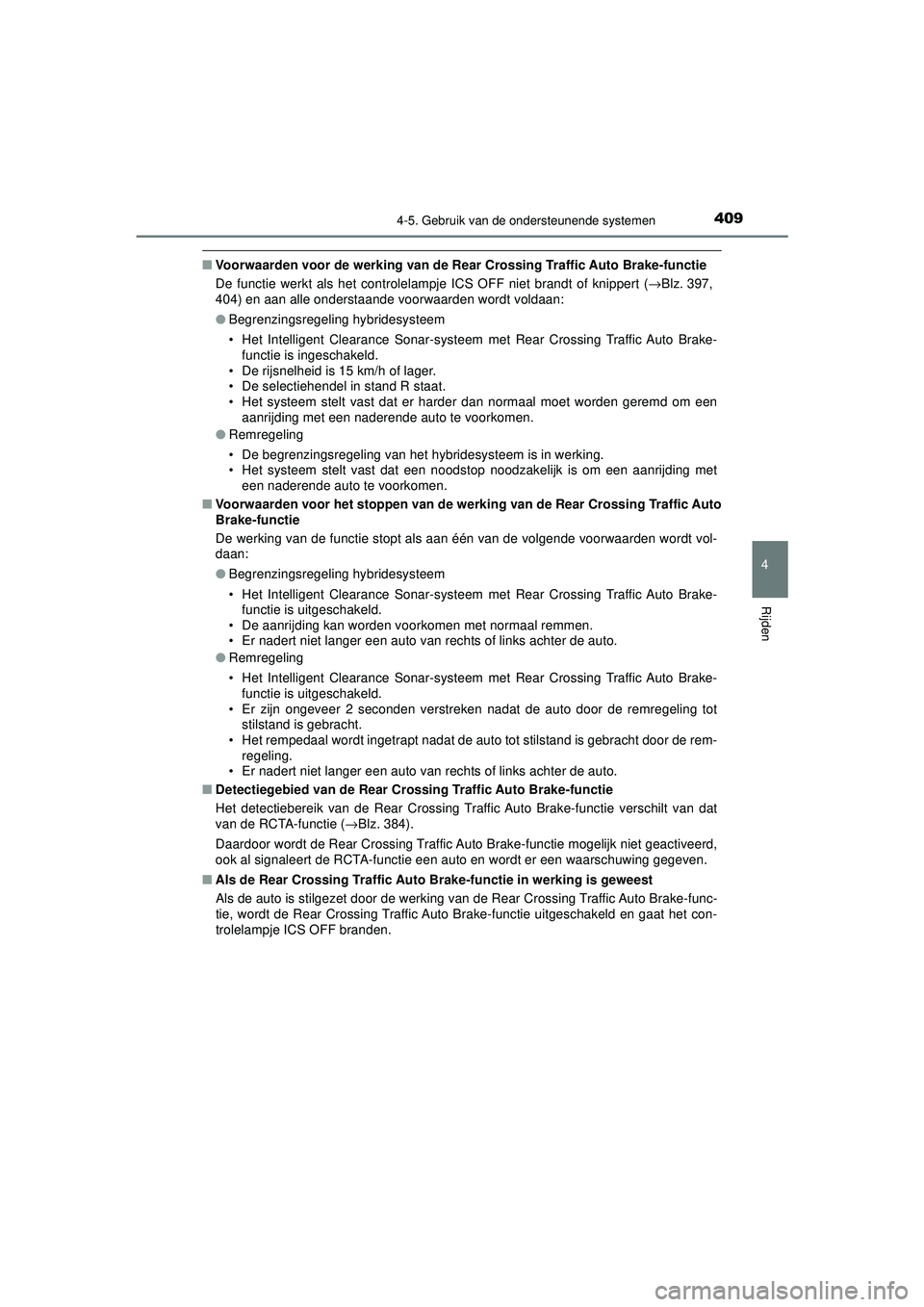

■Voorwaarden voor de werking van de Rear Crossing Traffic Auto Brake-functie
De functie werkt als het controlelampje ICS OFF niet brandt of knippert ( →Blz. 397,
404) en aan alle onderstaande voorwaarden wordt voldaan:
● Begrenzingsregeling hybridesysteem
• Het Intelligent Clearance Sonar-systeem me t Rear Crossing Traffic Auto Brake-
functie is ingeschakeld.
• De rijsnelheid is 15 km/h of lager.
• De selectiehendel in stand R staat.
• Het systeem stelt vast dat er harder dan normaal moet worden geremd om een
aanrijding met een naderende auto te voorkomen.
● Remregeling
• De begrenzingsregeling van het hybridesysteem is in werking.
• Het systeem stelt vast dat een noodstop noodzakelijk is om een aanrijding met
een naderende auto te voorkomen.
■ Voorwaarden voor het stoppen van de werking van de Rear Crossing Traffic Auto
Brake-functie
De werking van de functie stopt als aan één van de volgende voorwaarden wordt vol-
daan:
●Begrenzingsregeling hybridesysteem
• Het Intelligent Clearance Sonar-systeem me t Rear Crossing Traffic Auto Brake-
functie is uitgeschakeld.
• De aanrijding kan worden voorkomen met normaal remmen.
• Er nadert niet langer een auto van rechts of links achter de auto.
● Remregeling
• Het Intelligent Clearance Sonar-systeem me t Rear Crossing Traffic Auto Brake-
functie is uitgeschakeld.
• Er zijn ongeveer 2 seconden verstreken nadat de auto door de remregeling tot stilstand is gebracht.
• Het rempedaal wordt ingetrapt nadat de auto tot stilstand is gebracht door de rem- regeling.
• Er nadert niet langer een auto van rechts of links achter de auto.
■ Detectiegebied van de Rear Cros sing Traffic Auto Brake-functie
Het detectiebereik van de Rear Crossing Tr affic Auto Brake-functie verschilt van dat
van de RCTA-functie ( →Blz. 384).
Daardoor wordt de Rear Crossing Traffic Auto Brake-functie mogelijk niet geactiveerd,
ook al signaleert de RCTA-functie een auto en wordt er een waarschuwing gegeven.
■ Als de Rear Crossing Tr affic Auto Brake-functie in werking is geweest
Als de auto is stilgezet door de werking van de Rear Crossing Traffic Auto Brake-func-
tie, wordt de Rear Crossing Traffic Auto Brake-functie uitgeschakeld en gaat het con-
trolelampje ICS OFF branden.
CAMRY_HV_OM_Europe_OM33F82E.book Page 409 Friday, August 14, 2020 9:43 AM

4104-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE■
Weer inschakelen van de Rear Crossing Traffic Auto Brake-functie
Wanneer de Rear Crossing Traffic Auto Brake-functie is uitgeschakeld terwijl deze
functie in werking was, kunt u zelf het Intelligent Clearance Sonar-systeem weer
inschakelen ( →Blz. 397) of het contact UIT en vervolgens weer AAN zetten. Wanneer
de functie wordt uitgeschakeld, gaat het controlelampje ICS OFF branden.
(→ Blz. 133)
Het systeem wordt automatisch weer ingeschakeld als er bij het achteruitrijden niet
langer een auto van rechts of links achter de auto nadert of als de auto van rijrichting
verandert (bijvoorbeeld achteruit in plaats va n vooruit). Wanneer de functie weer wordt
ingeschakeld, dooft het controlelampje ICS OFF.
■ Omstandigheden waaronder de Rear Cr ossing Traffic Auto Brake-functie een
auto niet signaleert
De Rear Crossing Traffic Auto Brake-func tie is niet ontworpen om de volgende typen
voertuigen en/of objecten te signaleren:
● Voertuigen die van direct achter de auto naderen
● Voertuigen die achteruit inparkeren in een parkeerruimte naast uw auto
● Vangrails, muren, bebording, geparkeerde auto's en vergelijkbare stilstaande objec-
ten
*
●Kleine motorfietsen, fietsen, voetgangers, enz.*
●Voertuigen die van de auto af bewegen
● Voertuigen die naderen vanuit parkeerruimtes naast uw auto
*
*
: Afhankelijk van de omstandigheden wordt er mogelijk een auto en/of object gesig-
naleerd.
■ RCTA-zoemer
Als, ongeacht of de RCTA-functie is ingeschakeld of niet ( →Blz. 369), de Rear Cros-
sing Traffic Auto Brake-functie is ingeschakeld en de remregeling wordt uitgevoerd,
klinkt een zoemer om de bestuurder hierop te attenderen. ● Voertuigen die niet kunnen worden gesigna-
leerd door de sensoren als gevolg van obsta-
kels
● Voertuigen vlak bij uw auto die plotseling
accelereren of decelereren
CAMRY_HV_OM_Europe_OM33F82E.book Page 410 Friday, August 14, 2020 9:43 AM
