Page 391 of 668

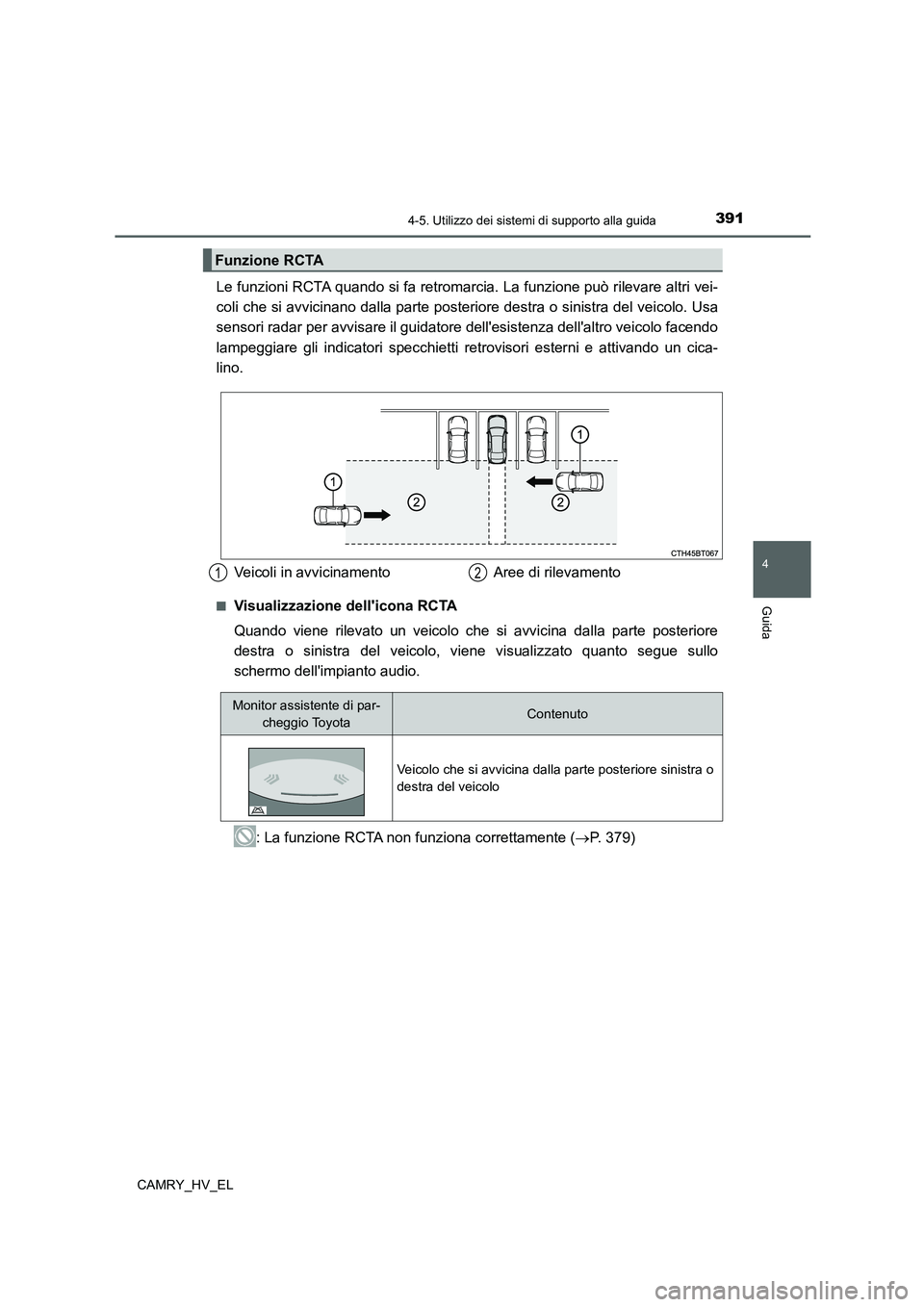

3914-5. Utilizzo dei sistemi di supporto alla guida
4
Guida
CAMRY_HV_EL
Le funzioni RCTA quando si fa retromarcia. La funzione può rilevare altri vei-
coli che si avvicinano dalla parte posteriore destra o sinistra del veicolo. Usa
sensori radar per avvisare il guidatore dell'esistenza dell'altro veicolo facendo
lampeggiare gli indicatori specchietti retrovisori esterni e attivando un cica-
lino.
■Visualizzazione dell'icona RCTA
Quando viene rilevato un veicolo che si avvicina dalla parte posteriore
destra o sinistra del veicolo, viene visualizzato quanto segue sullo
schermo dell'impianto audio.
: La funzione RCTA non funziona correttamente (P. 379)
Funzione RCTA
Veicoli in avvicinamento Aree di rilevamento12
Monitor assistente di par-
cheggio ToyotaContenuto
Veicolo che si avvicina dalla parte posteriore sinistra o
destra del veicolo
Page 392 of 668

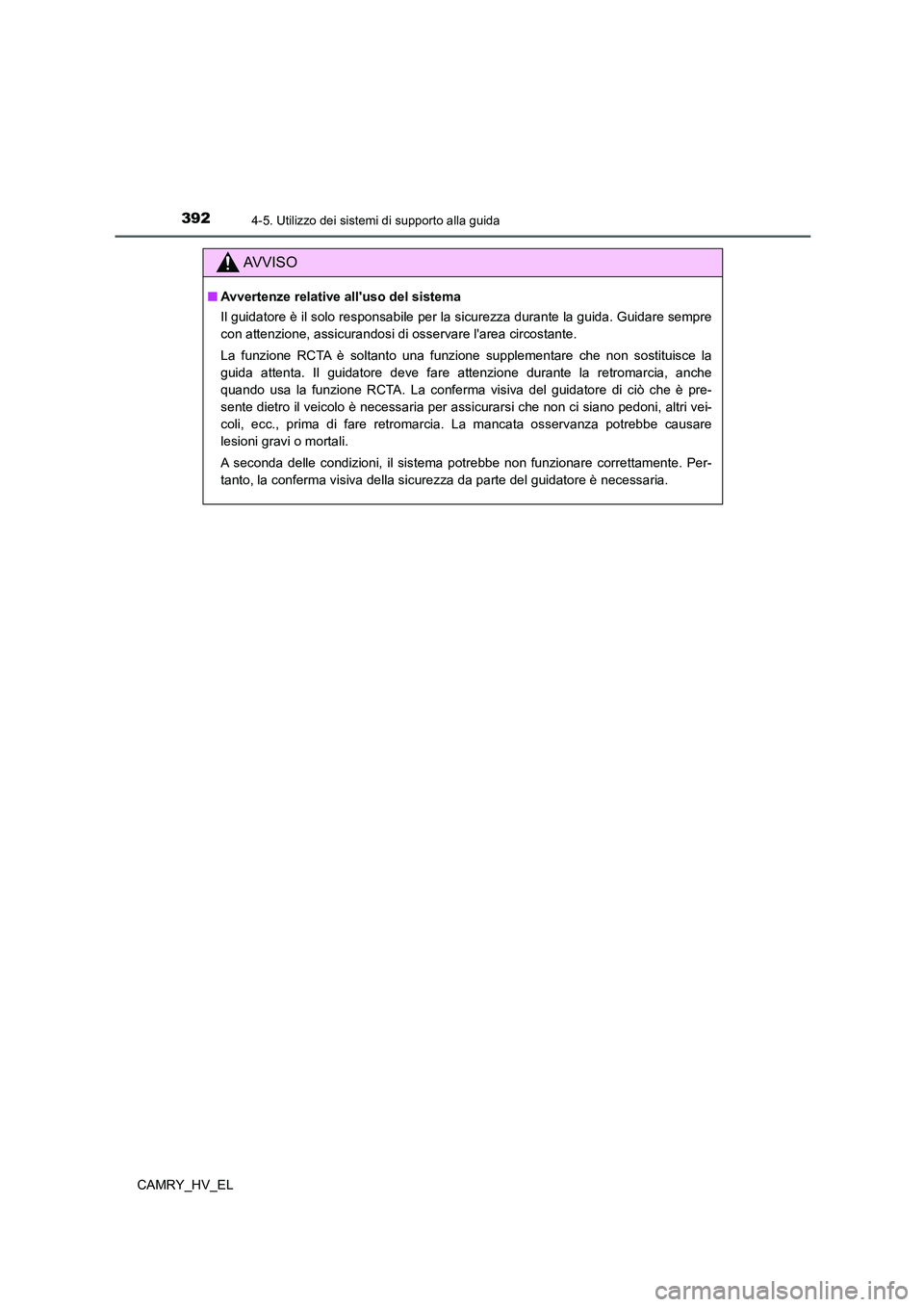

3924-5. Utilizzo dei sistemi di supporto alla guida
CAMRY_HV_EL
AV V I S O
■Avvertenze relative all'uso del sistema
Il guidatore è il solo responsabile per la sicurezza durante la guida. Guidare sempre
con attenzione, assicurandosi di osservare l'area circostante.
La funzione RCTA è soltanto una funzione supplementare che non sostituisce la
guida attenta. Il guidatore deve fare attenzione durante la retromarcia, anche
quando usa la funzione RCTA. La conferma visiva del guidatore di ciò che è pre-
sente dietro il veicolo è necessaria per assicurarsi che non ci siano pedoni, altri vei-
coli, ecc., prima di fare retromarcia. La mancata osservanza potrebbe causare
lesioni gravi o mortali.
A seconda delle condizioni, il sistema potrebbe non funzionare correttamente. Per-
tanto, la conferma visiva della sicurezza da parte del guidatore è necessaria.
Page 393 of 668

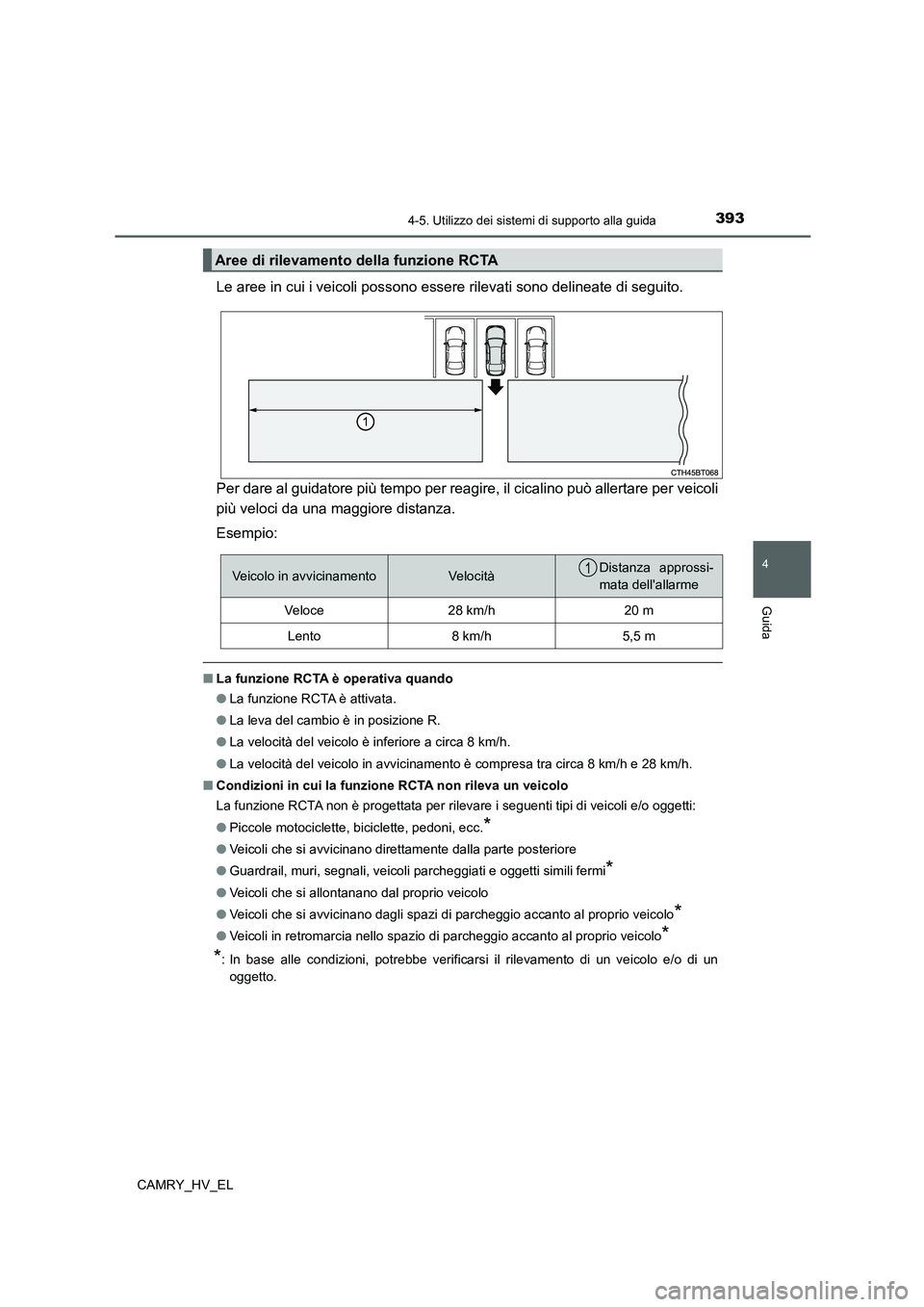

3934-5. Utilizzo dei sistemi di supporto alla guida
4
Guida
CAMRY_HV_EL
Le aree in cui i veicoli possono essere rilevati sono delineate di seguito.
Per dare al guidatore più tempo per reagire, il cicalino può allertare per veicoli
più veloci da una maggiore distanza.
Esempio:
■La funzione RCTA è operativa quando
●La funzione RCTA è attivata.
●La leva del cambio è in posizione R.
●La velocità del veicolo è inferiore a circa 8 km/h.
●La velocità del veicolo in avvicinamento è compresa tra circa 8 km/h e 28 km/h.
■Condizioni in cui la funzione RCTA non rileva un veicolo
La funzione RCTA non è progettata per rilevare i seguenti tipi di veicoli e/o oggetti:
●Piccole motociclette, biciclette, pedoni, ecc.
*
●Veicoli che si avvicinano direttamente dalla parte posteriore
●Guardrail, muri, segnali, veicoli parcheggiati e oggetti simili fermi
*
●Veicoli che si allontanano dal proprio veicolo
●Veicoli che si avvicinano dagli spazi di parcheggio accanto al proprio veicolo
*
●Veicoli in retromarcia nello spazio di parcheggio accanto al proprio veicolo*
*
: In base alle condizioni, potrebbe verificarsi il rilevamento di un veicolo e/o di un
oggetto.
Aree di rilevamento della funzione RCTA
Veicolo in avvicinamentoVe lo c it àDistanza approssi-
mata dell'allarme
Ve lo c e28 km/h20 m
Lento8 km/h5,5 m
1
Page 394 of 668

3944-5. Utilizzo dei sistemi di supporto alla guida

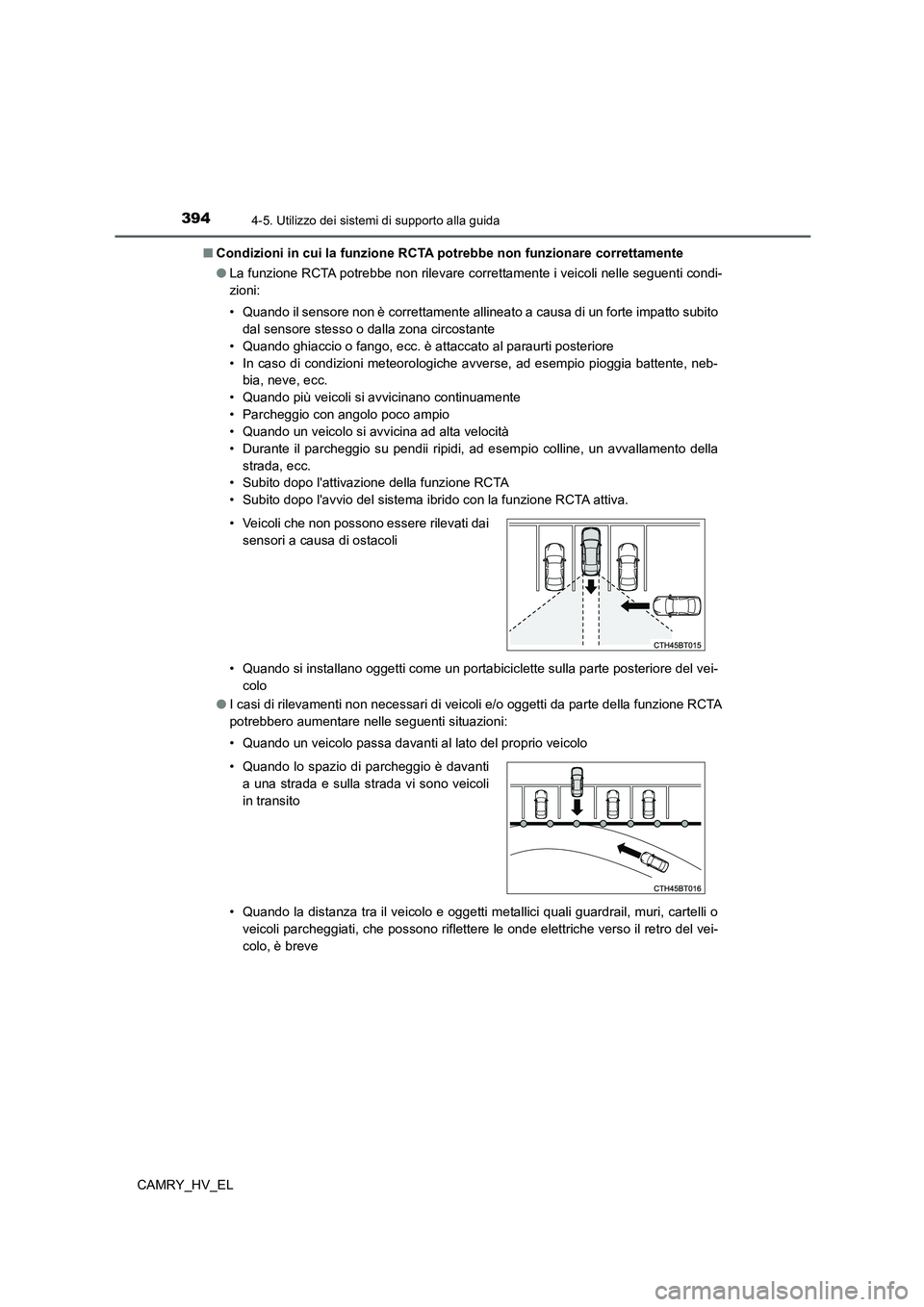

CAMRY_HV_EL■Condizioni in cui la funzione RCTA potrebbe non funzionare correttamente
●La funzione RCTA potrebbe non rilevare correttamente i veicoli nelle seguenti condi-
zioni:
• Quando il sensore non è correttamente allineato a causa di un forte impatto subito
dal sensore stesso o dalla zona circostante
• Quando ghiaccio o fango, ecc. è attaccato al paraurti posteriore
• In caso di condizioni meteorologiche avverse, ad esempio pioggia battente, neb-
bia, neve, ecc.
• Quando più veicoli si avvicinano continuamente
• Parcheggio con angolo poco ampio
• Quando un veicolo si avvicina ad alta velocità
• Durante il parcheggio su pendii ripidi, ad esempio colline, un avvallamento della
strada, ecc.
• Subito dopo l'attivazione della funzione RCTA
• Subito dopo l'avvio del sistema ibrido con la funzione RCTA attiva.
• Quando si installano oggetti come un portabiciclette sulla parte posteriore del vei-
colo
●I casi di rilevamenti non necessari di veicoli e/o oggetti da parte della funzione RCTA
potrebbero aumentare nelle seguenti situazioni:
• Quando un veicolo passa davanti al lato del proprio veicolo
• Quando la distanza tra il veicolo e oggetti metallici quali guardrail, muri, cartelli o
veicoli parcheggiati, che possono riflettere le onde elettriche verso il retro del vei-
colo, è breve • Veicoli che non possono essere rilevati dai
sensori a causa di ostacoli
• Quando lo spazio di parcheggio è davanti
a una strada e sulla strada vi sono veicoli
in transito
Page 395 of 668

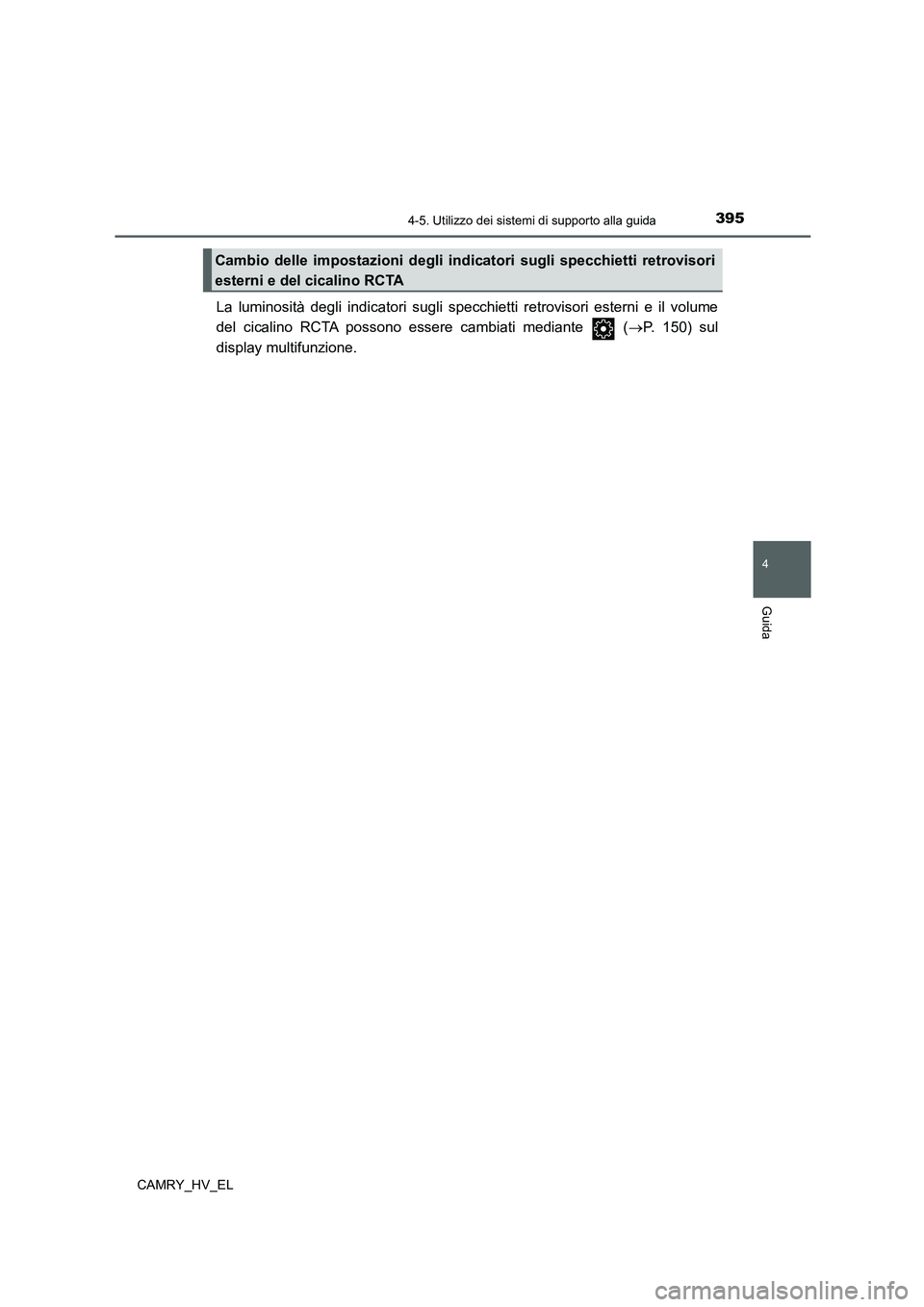

3954-5. Utilizzo dei sistemi di supporto alla guida
4
Guida
CAMRY_HV_EL
La luminosità degli indicatori sugli specchietti retrovisori esterni e il volume
del cicalino RCTA possono essere cambiati mediante (P. 150) sul
display multifunzione.
Cambio delle impostazioni degli indicatori sugli specchietti retrovisori
esterni e del cicalino RCTA
Page 396 of 668

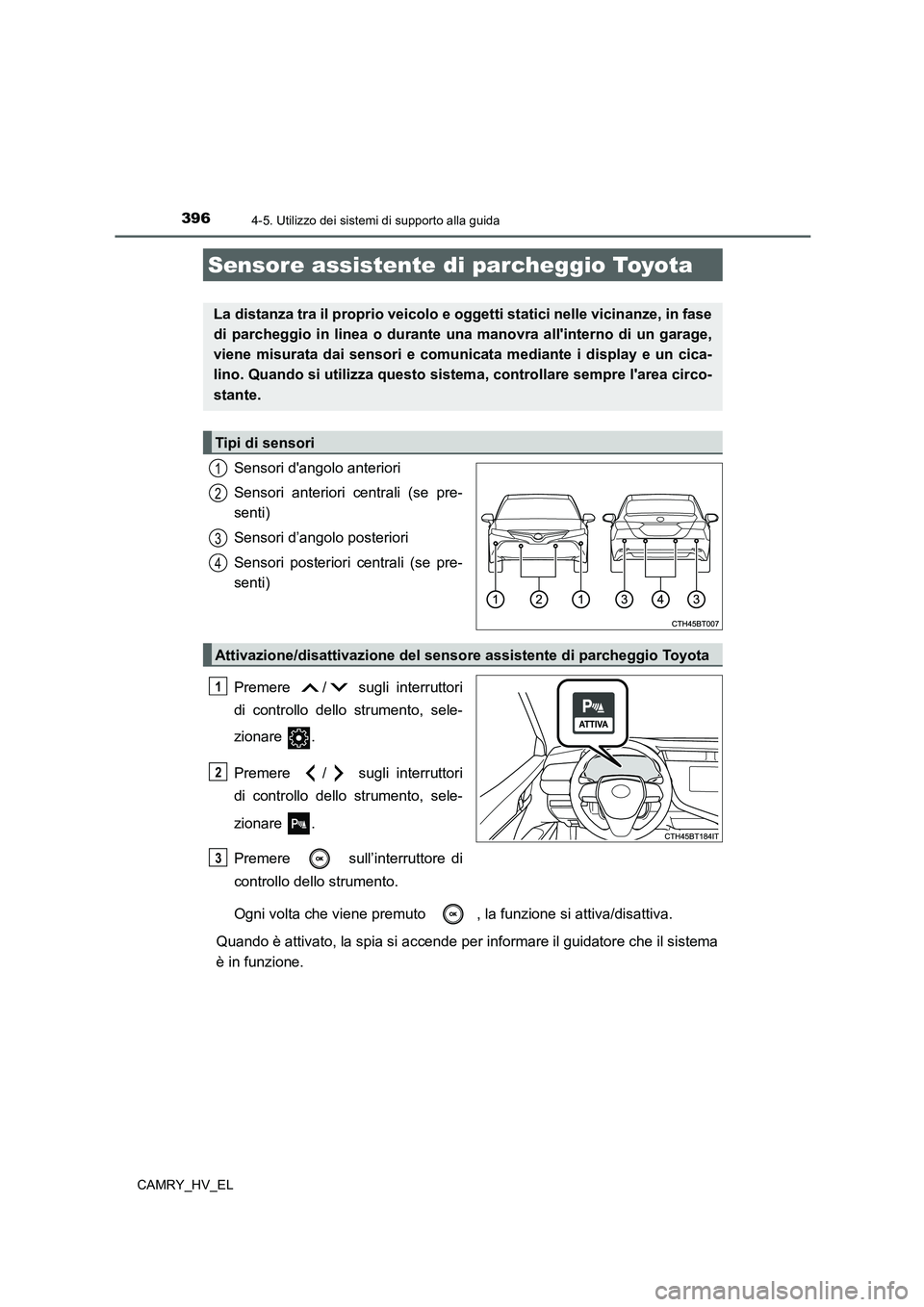

3964-5. Utilizzo dei sistemi di supporto alla guida
CAMRY_HV_EL
Sensori d'angolo anteriori
Sensori anteriori centrali (se pre-
senti)
Sensori d’angolo posteriori
Sensori posteriori centrali (se pre-
senti)
Premere / sugli interruttori
di controllo dello strumento, sele-
zionare .
Premere / sugli interruttori
di controllo dello strumento, sele-
zionare .
Premere sull’interruttore di
controllo dello strumento.
Ogni volta che viene premuto , la funzione si attiva/disattiva.
Quando è attivato, la spia si accende per informare il guidatore che il sistema
è in funzione.
Sensore assistente di parcheggio Toyota
La distanza tra il proprio veicolo e oggetti statici nelle vicinanze, in fase
di parcheggio in linea o durante una manovra all'interno di un garage,
viene misurata dai sensori e comunicata mediante i display e un cica-
lino. Quando si utilizza questo sistema, controllare sempre l'area circo-
stante.
Tipi di sensori
1
2
3
4
Attivazione/disattivazione del sensore assistente di parcheggio Toyota
1
2
3
Page 397 of 668

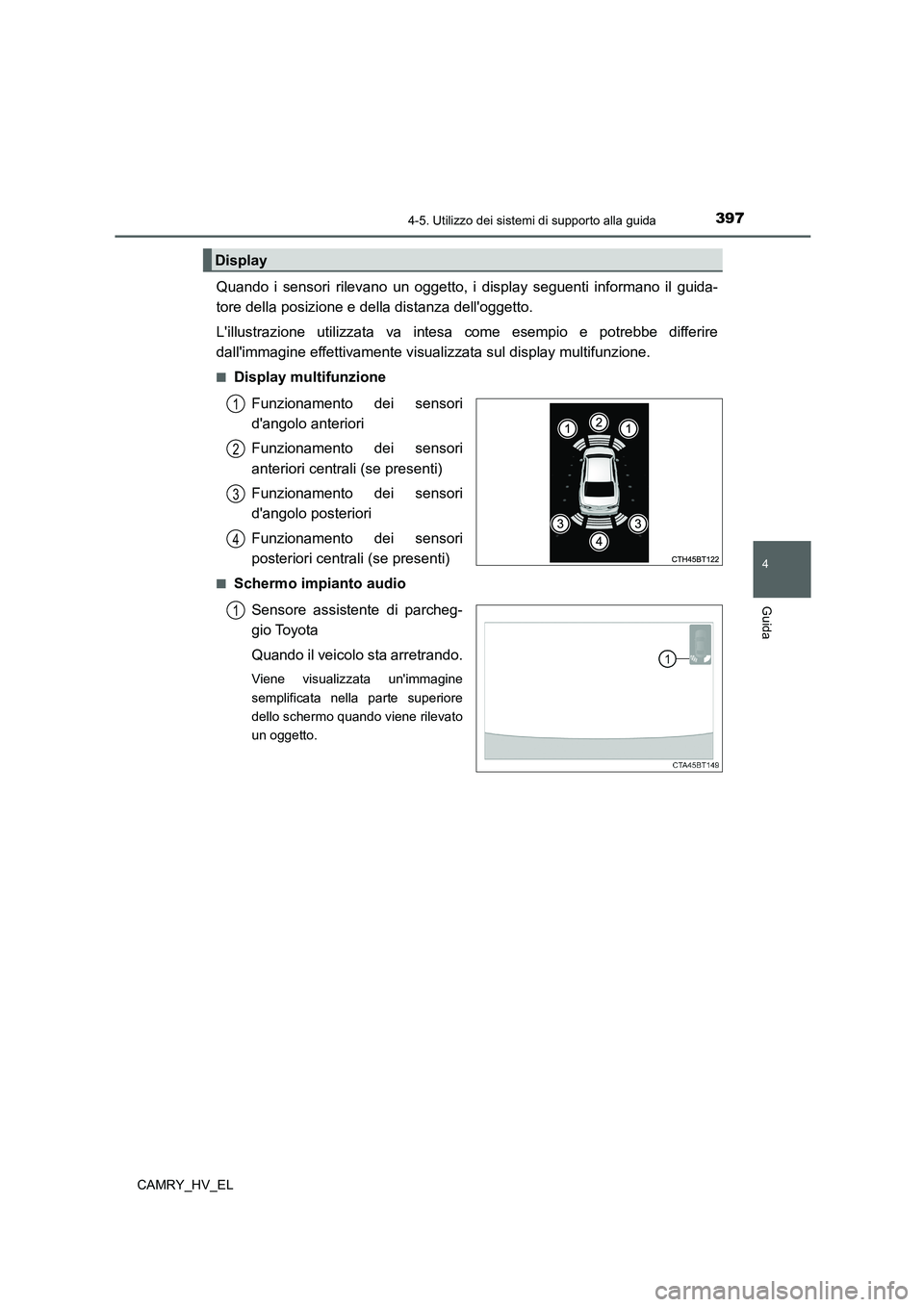

3974-5. Utilizzo dei sistemi di supporto alla guida
4
Guida
CAMRY_HV_EL
Quando i sensori rilevano un oggetto, i display seguenti informano il guida-
tore della posizione e della distanza dell'oggetto.
L'illustrazione utilizzata va intesa come esempio e potrebbe differire
dall'immagine effettivamente visualizzata sul display multifunzione.
■Display multifunzione
Funzionamento dei sensori
d'angolo anteriori
Funzionamento dei sensori
anteriori centrali (se presenti)
Funzionamento dei sensori
d'angolo posteriori
Funzionamento dei sensori
posteriori centrali (se presenti)
■Schermo impianto audio
Sensore assistente di parcheg-
gio Toyota
Quando il veicolo sta arretrando.
Viene visualizzata un'immagine
semplificata nella parte superiore
dello schermo quando viene rilevato
un oggetto.
Display
1
2
3
4
1
Page 398 of 668

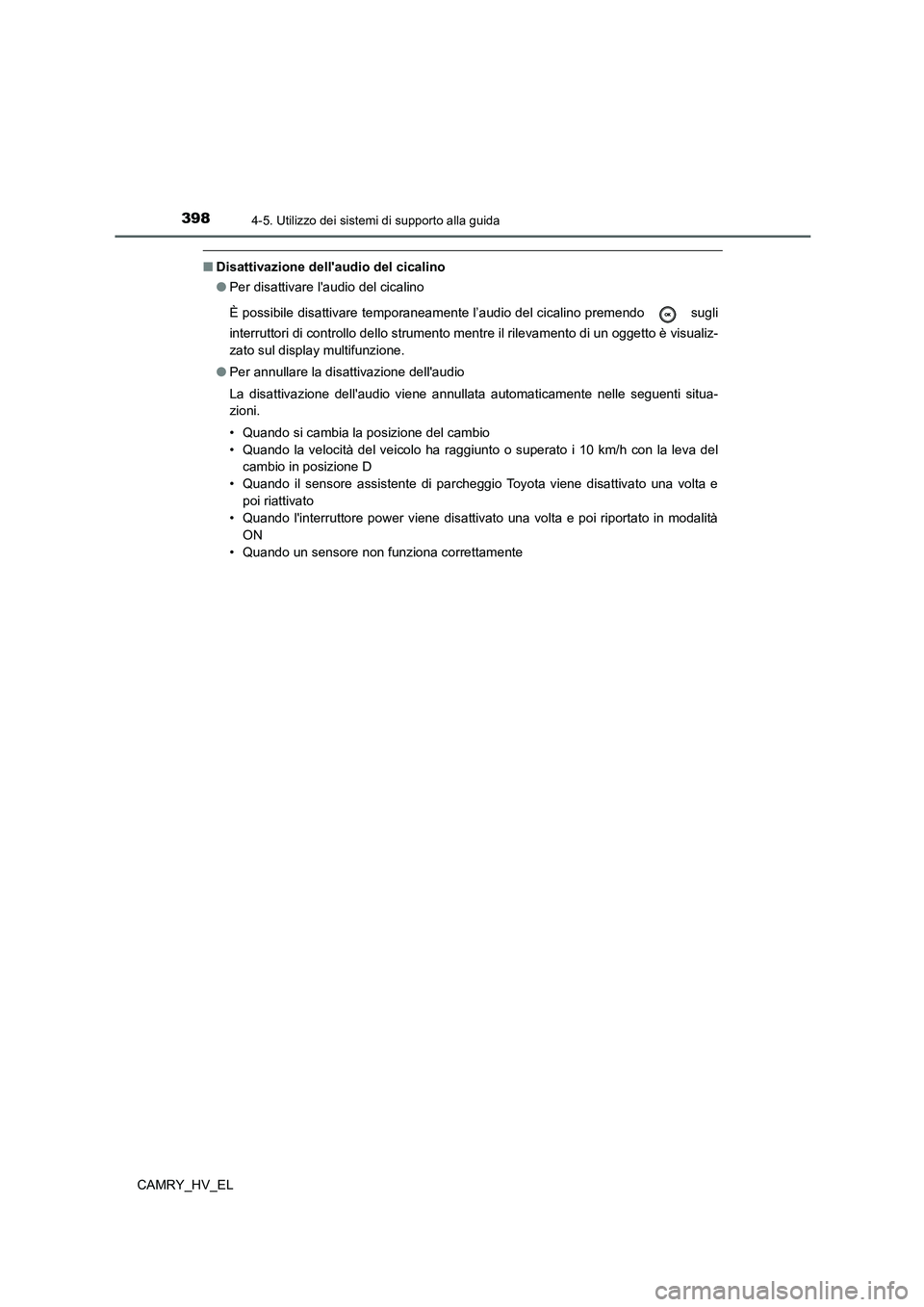

3984-5. Utilizzo dei sistemi di supporto alla guida
CAMRY_HV_EL
■Disattivazione dell'audio del cicalino
●Per disattivare l'audio del cicalino
È possibile disattivare temporaneamente l’audio del cicalino premendo sugli
interruttori di controllo dello strumento mentre il rilevamento di un oggetto è visualiz-
zato sul display multifunzione.
●Per annullare la disattivazione dell'audio
La disattivazione dell'audio viene annullata automaticamente nelle seguenti situa-
zioni.
• Quando si cambia la posizione del cambio
• Quando la velocità del veicolo ha raggiunto o superato i 10 km/h con la leva del
cambio in posizione D
• Quando il sensore assistente di parcheggio Toyota viene disattivato una volta e
poi riattivato
• Quando l'interruttore power viene disattivato una volta e poi riportato in modalità
ON
• Quando un sensore non funziona correttamente
Page 399 of 668

3994-5. Utilizzo dei sistemi di supporto alla guida
4
Guida

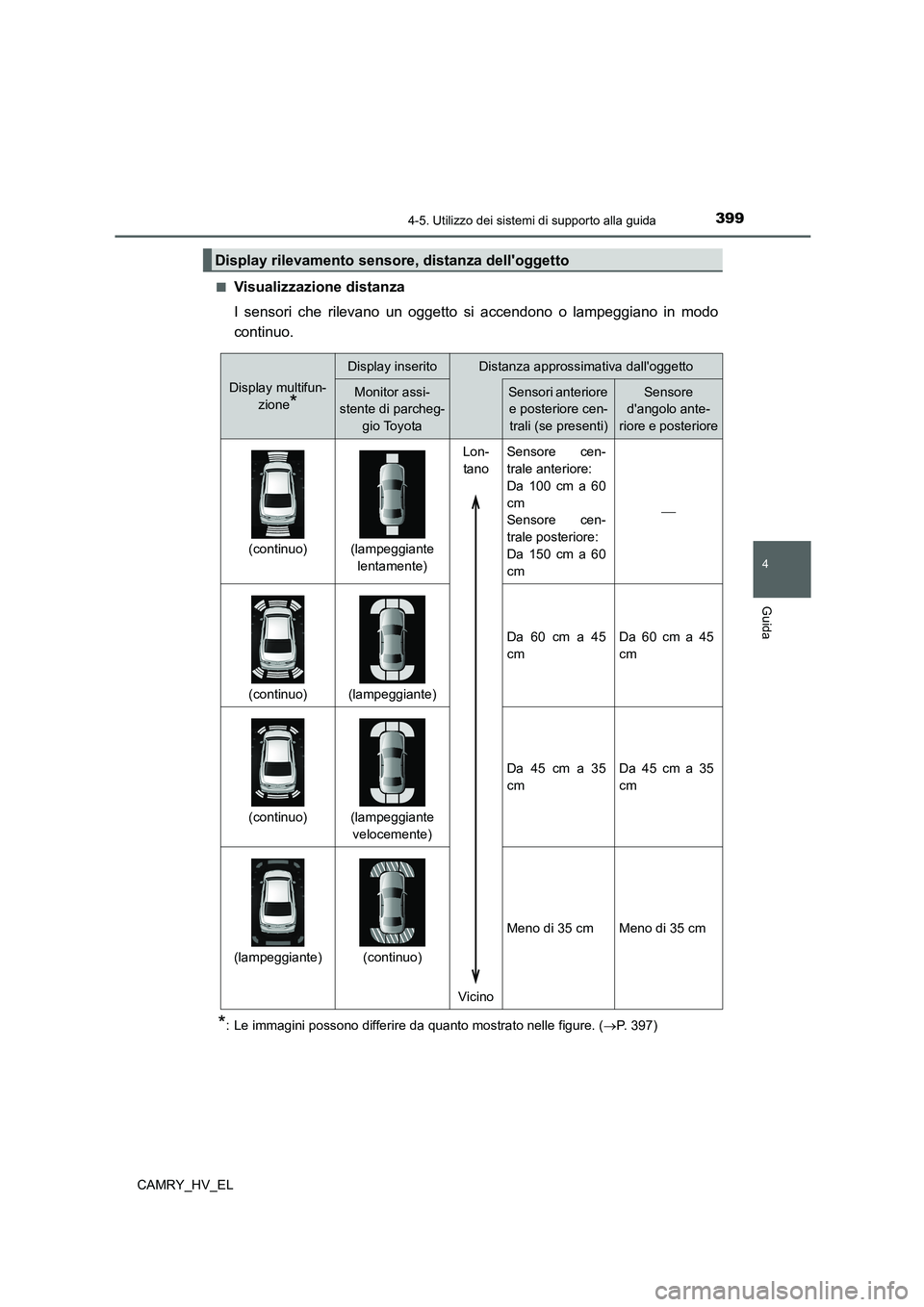

CAMRY_HV_EL■
Visualizzazione distanza
I sensori che rilevano un oggetto si accendono o lampeggiano in modo
continuo.
*: Le immagini possono differire da quanto mostrato nelle figure. (P. 397)
Display rilevamento sensore, distanza dell'oggetto
Display multifun-
zione
*
Display inseritoDistanza approssimativa dall'oggetto
Monitor assi-
stente di parcheg-
gio ToyotaSensori anteriore
e posteriore cen-
trali (se presenti)Sensore
d'angolo ante-
riore e posteriore
(continuo)(lampeggiante
lentamente)
Lon-
tano
VicinoSensore cen-
trale anteriore:
Da 100 cm a 60
cm
Sensore cen-
trale posteriore:
Da 150 cm a 60
cm
(continuo)(lampeggiante)Da 60 cm a 45
cm
Da 60 cm a 45
cm
(continuo)(lampeggiante
velocemente)Da 45 cm a 35
cm
Da 45 cm a 35
cm
(lampeggiante)(continuo)Meno di 35 cm
Meno di 35 cm
Page 400 of 668

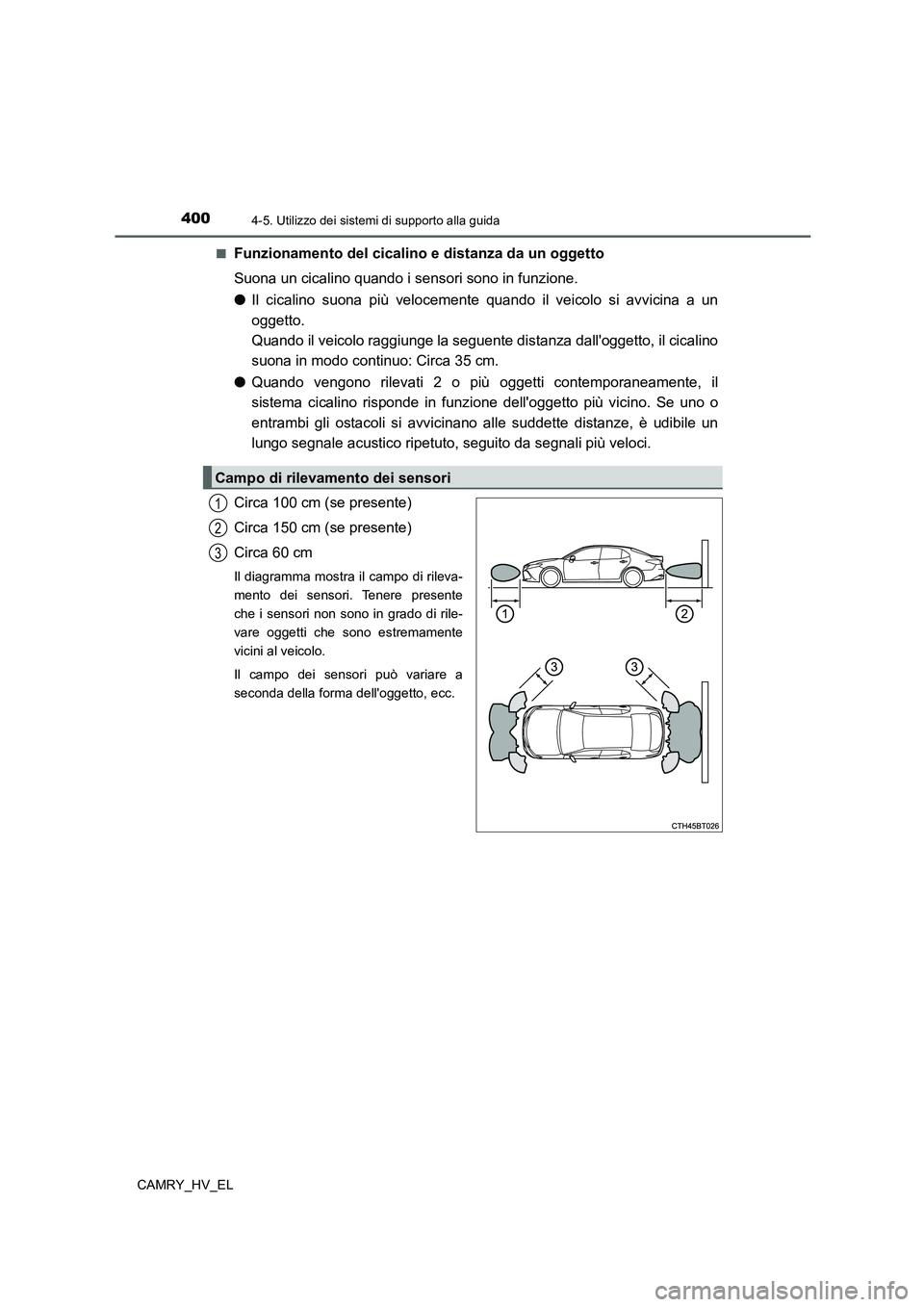

4004-5. Utilizzo dei sistemi di supporto alla guida
CAMRY_HV_EL■
Funzionamento del cicalino e distanza da un oggetto
Suona un cicalino quando i sensori sono in funzione.
●Il cicalino suona più velocemente quando il veicolo si avvicina a un
oggetto.
Quando il veicolo raggiunge la seguente distanza dall'oggetto, il cicalino
suona in modo continuo: Circa 35 cm.
●Quando vengono rilevati 2 o più oggetti contemporaneamente, il
sistema cicalino risponde in funzione dell'oggetto più vicino. Se uno o
entrambi gli ostacoli si avvicinano alle suddette distanze, è udibile un
lungo segnale acustico ripetuto, seguito da segnali più veloci.
Circa 100 cm (se presente)
Circa 150 cm (se presente)
Circa 60 cm
Il diagramma mostra il campo di rileva-
mento dei sensori. Tenere presente
che i sensori non sono in grado di rile-
vare oggetti che sono estremamente
vicini al veicolo.
Il campo dei sensori può variare a
seconda della forma dell'oggetto, ecc.
Campo di rilevamento dei sensori
1
2
3
