6217-2. Mesures à prendre en cas d'urgence
7
En cas de problème
CAMRY_HV_EK
Le niveau du liquide de refroidis-
sement est correct lorsqu'il se
trouve entre les repères “F” et
“L” du réservoir.
Réservoir
Repère “F”
Repère “L”
Bouchon du radiateur
Ajoutez au besoin du liquide de
refroidissement.
Si vous ne disposez pas de liquide
de refroidissement, vous pouvez uti-
liser de l'eau comme mesure
d'urgence.
Démarrez le système hybride et allumez le système de climatisation
pour vérifier que le ventilateur de refroidissement de radiateur fonc-
tionne et pour rechercher des fuites de liquide de refroidissement dans
le radiateur ou les tuyaux.
Le ventilateur fonctionne lorsque le système de climatisation est activé immédia-
tement après le démarrage à froid. Confirmez que le ventilateur est en marche
en vérifiant le son du ventilateur et le débit d'air. S’il vous est difficile de vérifier
ceci, mettez le système de climatisation sur marche et arrêt de manière répétée.
(Le ventilateur peut ne pas fonctionner à des températures en dessous de zéro.)
4
1
2
3
4
5
6

6227-2. Mesures à prendre en cas d'urgence
CAMRY_HV_EK

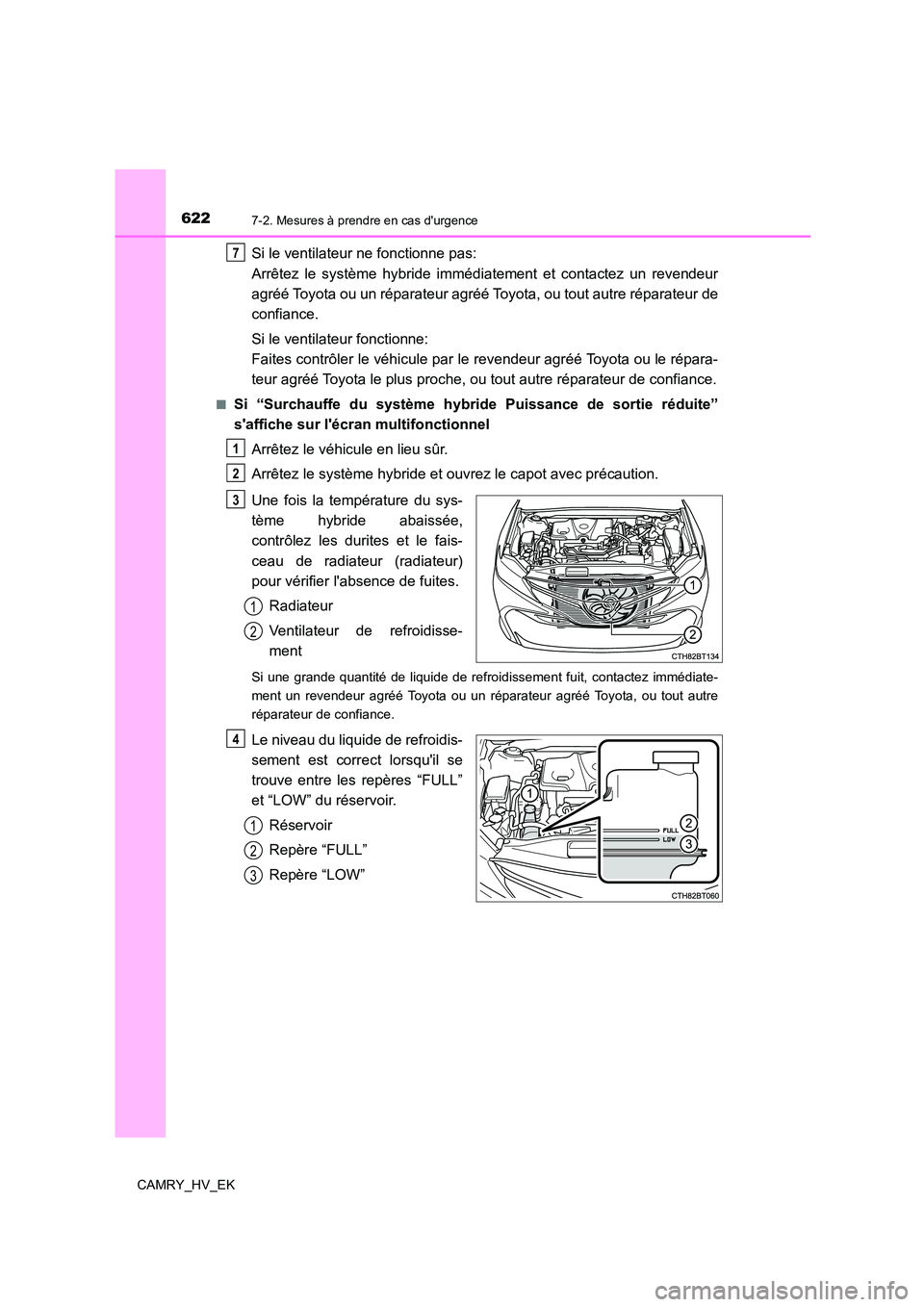

Si le ventilateur ne fonctionne pas:
Arrêtez le système hybride immédiatement et contactez un revendeur
agréé Toyota ou un réparateur agréé Toyota, ou tout autre réparateur de
confiance.
Si le ventilateur fonctionne:
Faites contrôler le véhicule par le revendeur agréé Toyota ou le répara-
teur agréé Toyota le plus proche, ou tout autre réparateur de confiance.
■Si “Surchauffe du système hybr ide Puissance de sortie réduite”
s'affiche sur l'écran multifonctionnel
Arrêtez le véhicule en lieu sûr.
Arrêtez le système hybride et ouvrez le capot avec précaution.
Une fois la température du sys-
tème hybride abaissée,
contrôlez les durites et le fais-
ceau de radiateur (radiateur)
pour vérifier l'absence de fuites.
Radiateur
Ventilateur de refroidisse-
ment
Si une grande quantité de liquide de refroidissement fuit, contactez immédiate-
ment un revendeur agréé Toyota ou un réparateur agréé Toyota, ou tout autre
réparateur de confiance.
Le niveau du liquide de refroidis-
sement est correct lorsqu'il se
trouve entre les repères “FULL”
et “LOW” du réservoir.
Réservoir
Repère “FULL”
Repère “LOW”
7
1
2
3
1
2
4
1
2
3

6237-2. Mesures à prendre en cas d'urgence
7
En cas de problème
CAMRY_HV_EK
Ajoutez au besoin du liquide de
refroidissement.
Si vous ne disposez pas de liquide
de refroidissement, vous pouvez uti-
liser de l'eau comme mesure
d'urgence.
Après avoir arrêté le système hybride et patientez au moins 5 minutes,
démarrez le système hybride à nouveau et consultez l'écran multifonc-
tionnel.
Si le message ne disparaît pas:
Arrêtez le système hybride et contactez un revendeur agréé Toyota
ou un réparateur agréé Toyota, ou tout autre réparateur de confiance.
Si le message ne s'affiche pas:
La température du système hybride a baissé et le véhicule peut être
conduit normalement.
Toutefois, si le message apparaît à nouveau fréquemment, contactez un reven-
deur agréé Toyota ou un réparateur ag réé Toyota, ou tout autre réparateur de
confiance.
5
6

6247-2. Mesures à prendre en cas d'urgence
CAMRY_HV_EK

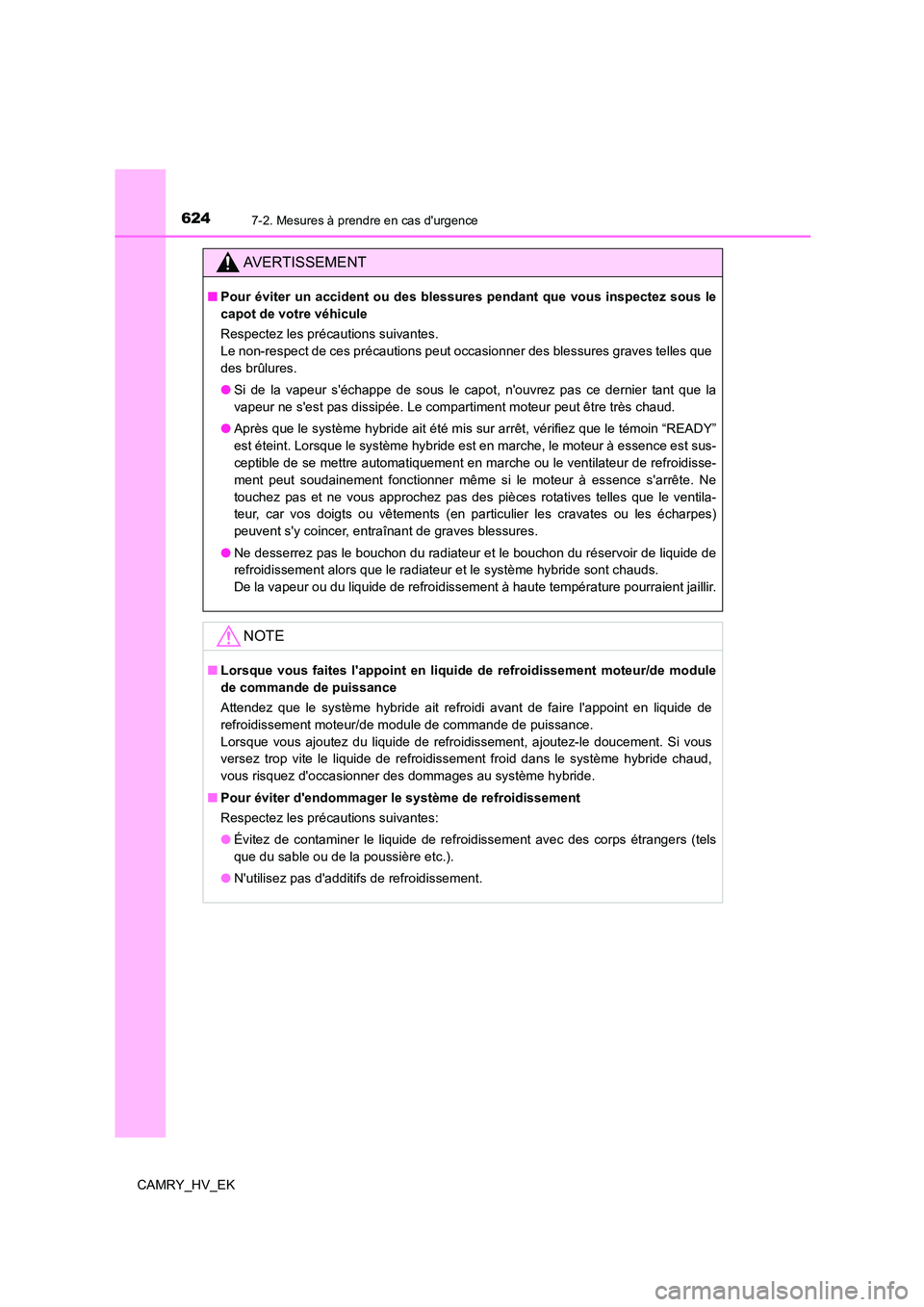

AVERTISSEMENT
■Pour éviter un accident ou des blessures pendant que vous inspectez sous le
capot de votre véhicule
Respectez les précautions suivantes.
Le non-respect de ces précautions peut occasionner des blessures graves telles que
des brûlures.
● Si de la vapeur s'échappe de sous le capot, n'ouvrez pas ce dernier tant que la
vapeur ne s'est pas dissipée. Le compartiment moteur peut être très chaud.
● Après que le système hybride ait été mis sur arrêt, vérifiez que le témoin “READY”
est éteint. Lorsque le système hybride est en marche, le moteur à essence est sus-
ceptible de se mettre automatiquement en marche ou le ventilateur de refroidisse-
ment peut soudainement fonctionner même si le moteur à essence s'arrête. Ne
touchez pas et ne vous approchez pas des pièces rotatives telles que le ventila-
teur, car vos doigts ou vêtements (en particulier les cravates ou les écharpes)
peuvent s'y coincer, entraînant de graves blessures.
● Ne desserrez pas le bouchon du radiateur et le bouchon du réservoir de liquide de
refroidissement alors que le radiateur et le système hybride sont chauds.
De la vapeur ou du liquide de refroidissement à haute température pourraient jaillir.
NOTE
■ Lorsque vous faites l'appoint en liquide de refroidissement moteur/de module
de commande de puissance
Attendez que le système hybride ait refroidi avant de faire l'appoint en liquide de
refroidissement moteur/de module de commande de puissance.
Lorsque vous ajoutez du liquide de refroidissement, ajoutez-le doucement. Si vous
versez trop vite le liquide de refroidissement froid dans le système hybride chaud,
vous risquez d'occasionner des dommages au système hybride.
■ Pour éviter d'endommager le système de refroidissement
Respectez les précautions suivantes:
● Évitez de contaminer le liquide de refroidissement avec des corps étrangers (tels
que du sable ou de la poussière etc.).
● N'utilisez pas d'additifs de refroidissement.

6257-2. Mesures à prendre en cas d'urgence
7
En cas de problème
CAMRY_HV_EK
Arrêtez le système hybride. Serrez le frein de stationnement et mettez le
levier de vitesses sur P.
Dégagez les roues avant de la boue, de la neige ou du sable.
Placez des branches, des pierres ou tout autre matériau susceptible
d'améliorer l'adhérence sous les roues avant.
Redémarrez le système hybride.
Mettez le levier de vitesses sur D ou R et relâchez le frein de stationne-
ment. Ensuite, appuyez avec prudence sur la pédale d'accélérateur.
■ Si vous éprouvez des difficultés à dégager le véhicule
Si le véhicule est bloqué
Procédez comme suit si votre véhicule est embourbé, ensablé ou
enneigé au point que les roues patinent:
Appuyez sur pour désactiver le système
TRC.
AVERTISSEMENT
■ Lorsque vous tentez de dégager un véhicule bloqué
Si vous choisissez de dégager votre véhicule par une succession de marches avant
et arrière, assurez-vous de disposer de suffisamment d'espace afin d'éviter de ren-
verser une personne ou d'entrer en collision avec un autre véhicule ou un obstacle.
Le véhicule risque par ailleurs de bondir d'un seul coup vers l'avant ou vers l'arrière
en se dégageant. Faites preuve de la plus grande prudence.
■ Lorsque vous actionnez le levier de vitesses
Veillez à ne pas changer le levier de vitesses de position alors que vous appuyez sur
la pédale d'accélérateur.
Ceci peut provoquer une accélération rapide et inattendue du véhicule, et provoquer
un accident, pouvant occasionner des blessures graves, voire mortelles.
1
2
3
4
5

6267-2. Mesures à prendre en cas d'urgence
CAMRY_HV_EK

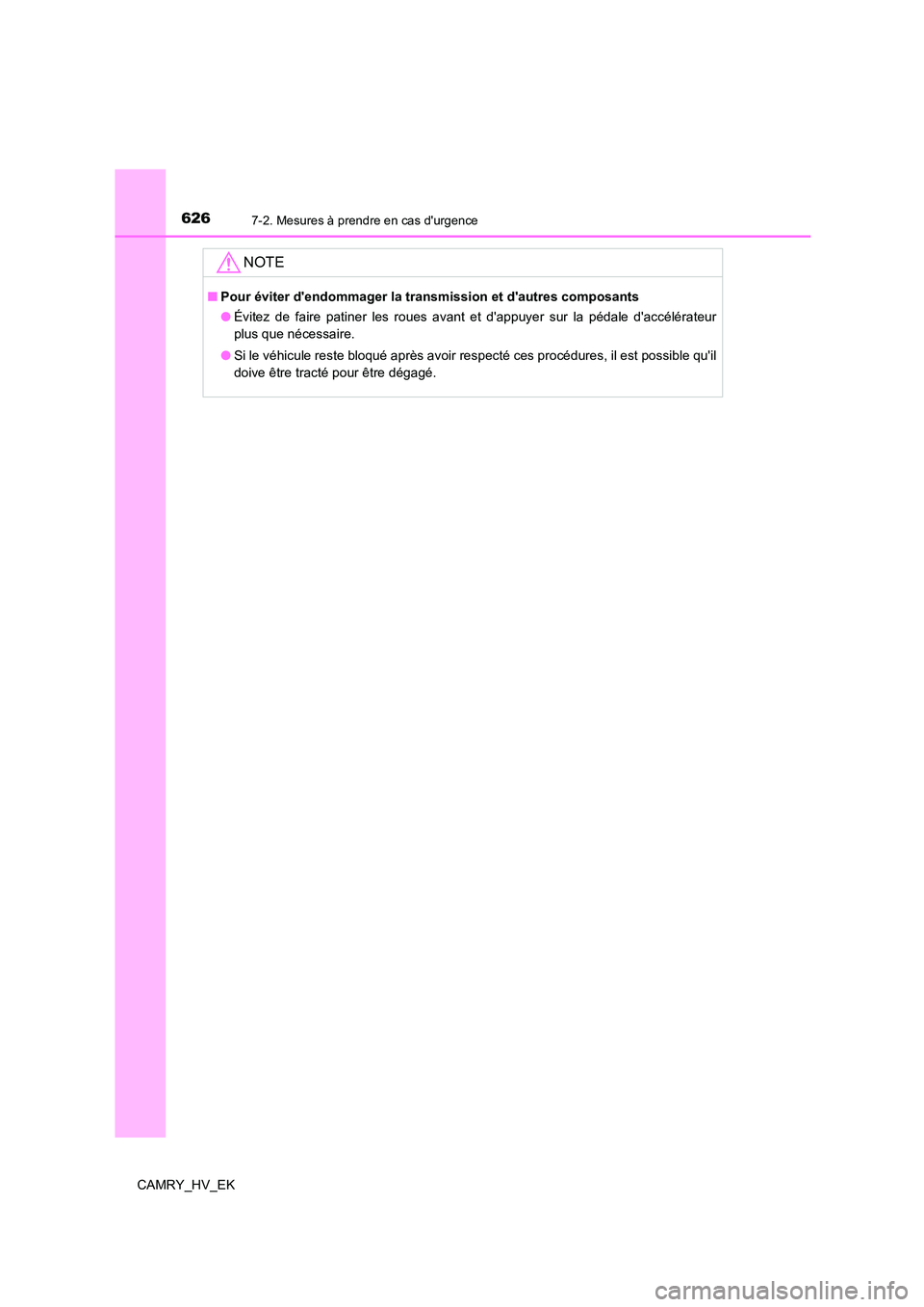

NOTE
■Pour éviter d'endommager la transmission et d'autres composants
● Évitez de faire patiner les roues avant et d'appuyer sur la pédale d'accélérateur
plus que nécessaire.
● Si le véhicule reste bloqué après avoir respecté ces procédures, il est possible qu'il
doive être tracté pour être dégagé.

627
8

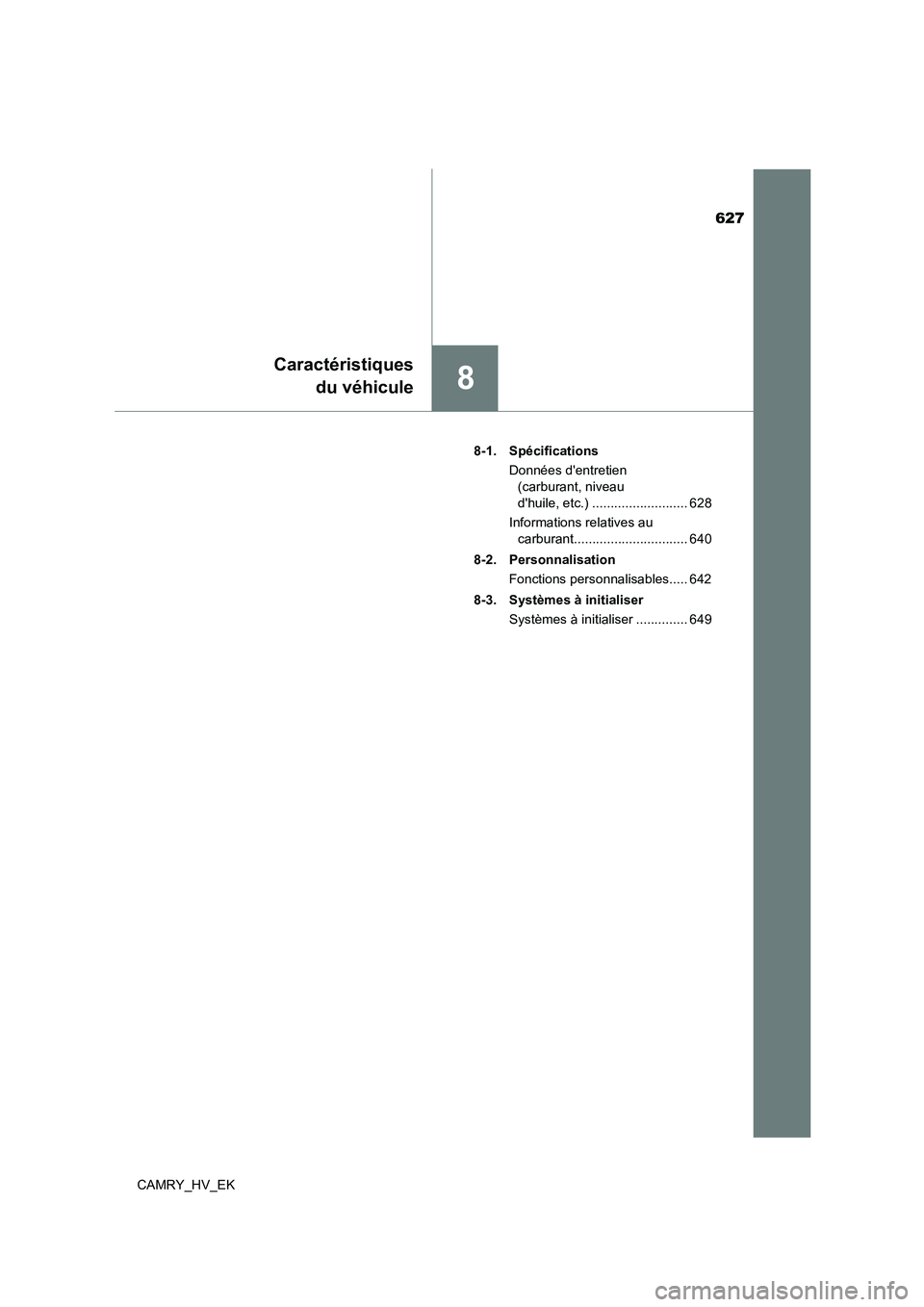

Caractéristiques
du véhicule
CAMRY_HV_EK
8-1. Spécifications
Données d'entretien
(carburant, niveau
d'huile, etc.) .......................... 628
Informations relatives au
carburant............................... 640
8-2. Personnalisation
Fonctions personnalisables..... 642
8-3. Systèmes à initialiser
Systèmes à initialiser .............. 649

628
CAMRY_HV_EK
8-1. Spécifications
*: Véhicules à vide

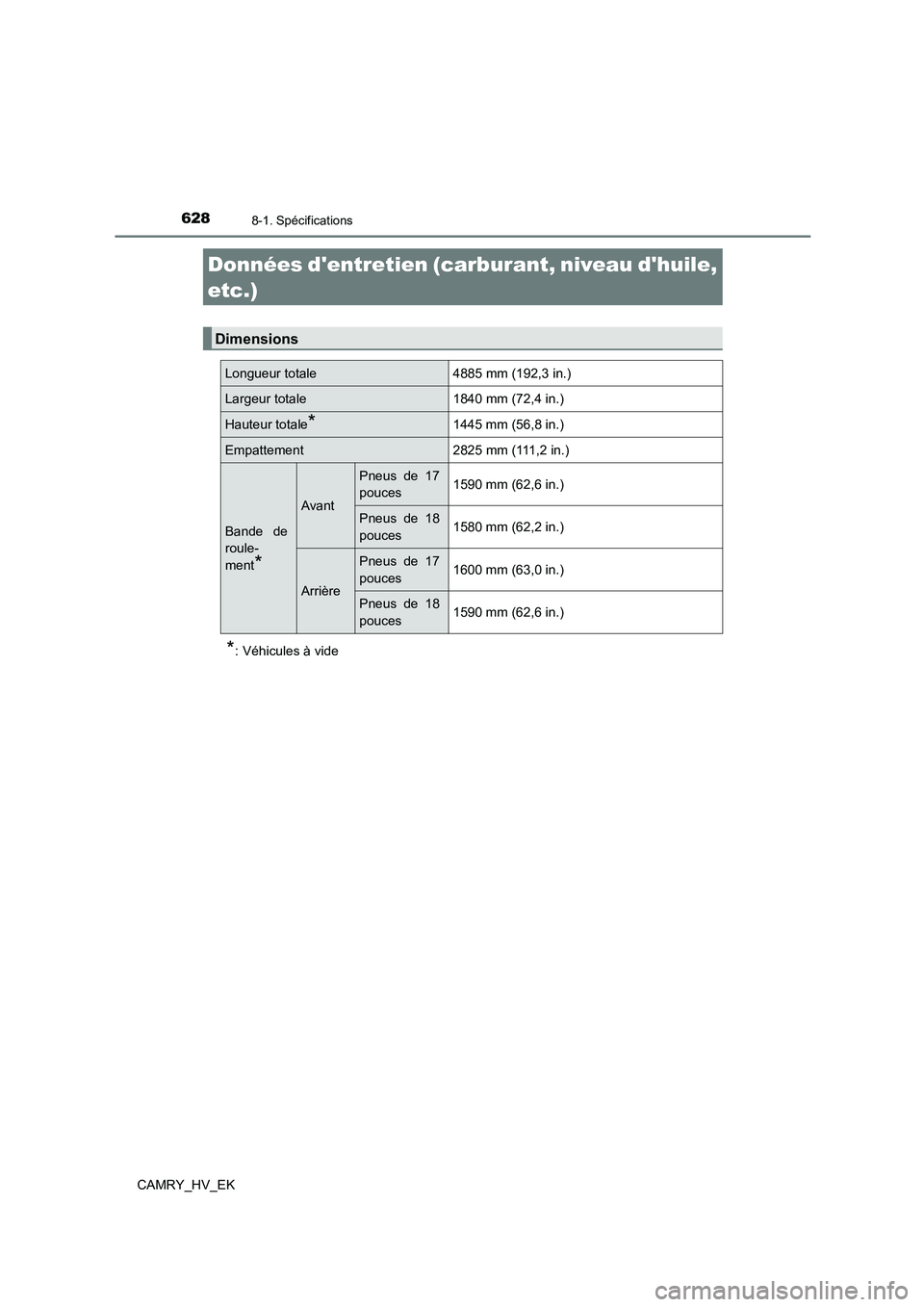

Données d'entretien (carburant, niveau d'huile,
etc.)
Dimensions
Longueur totale 4885 mm (192,3 in.)
Largeur totale 1840 mm (72,4 in.)
Hauteur totale*1445 mm (56,8 in.)
Empattement 2825 mm (111,2 in.)
Bande de
roule-
ment*
Avant
Pneus de 17
pouces 1590 mm (62,6 in.)
Pneus de 18
pouces 1580 mm (62,2 in.)
Arrière
Pneus de 17
pouces 1600 mm (63,0 in.)
Pneus de 18
pouces 1590 mm (62,6 in.)

629
8
8-1. Spécifications
Caractéristiques du véhicule
CAMRY_HV_EK

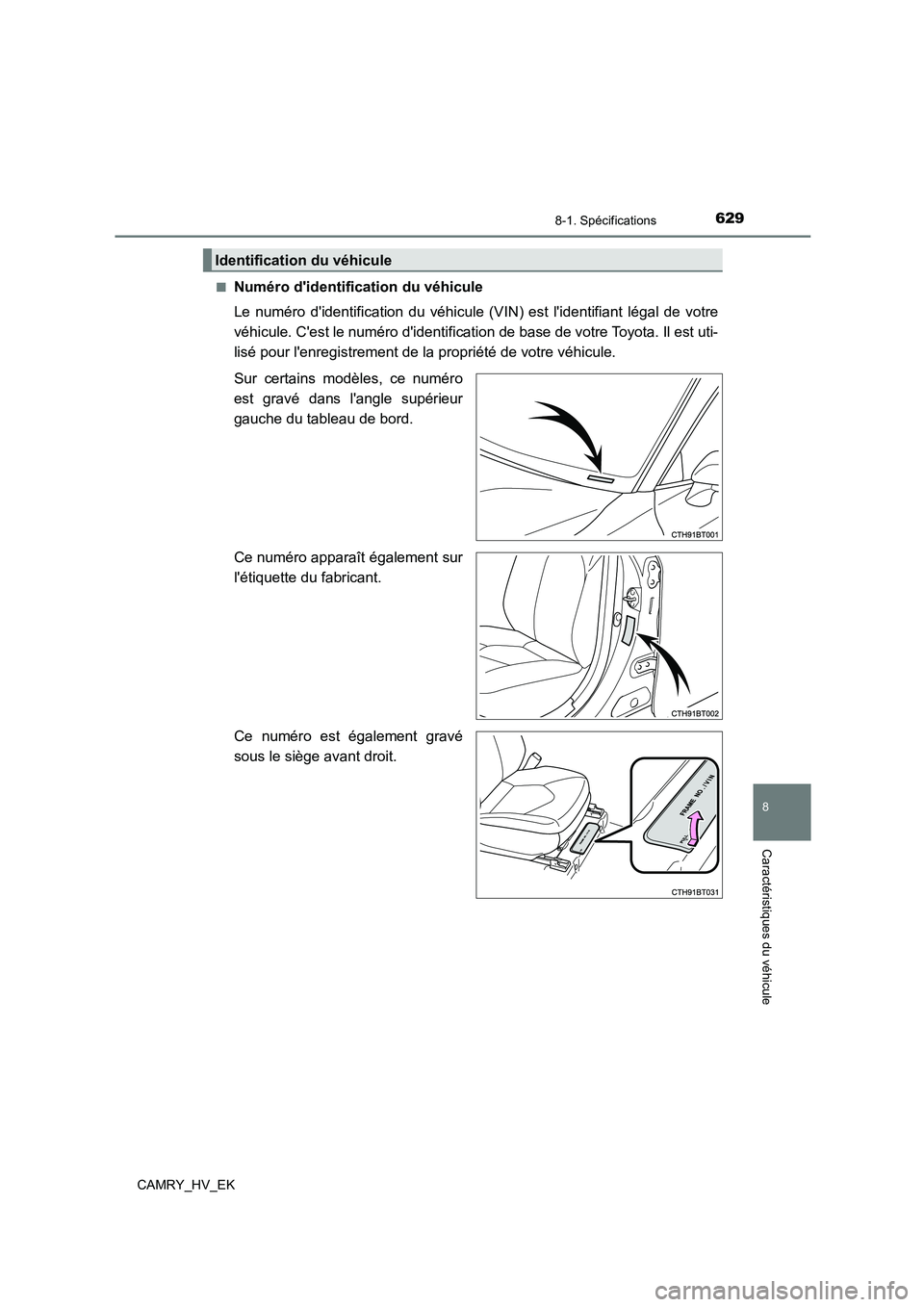

■Numéro d'identification du véhicule
Le numéro d'identification du véhicule (V IN) est l'identifiant légal de votre
véhicule. C'est le numéro d'identification de base de votre Toyota. Il est uti-
lisé pour l'enregistrement de la propriété de votre véhicule.
Sur certains modèles, ce numéro
est gravé dans l'angle supérieur
gauche du tableau de bord.
Ce numéro apparaît également sur
l'étiquette du fabricant.
Ce numéro est également gravé
sous le siège avant droit.
Identification du véhicule

6308-1. Spécifications
CAMRY_HV_EK

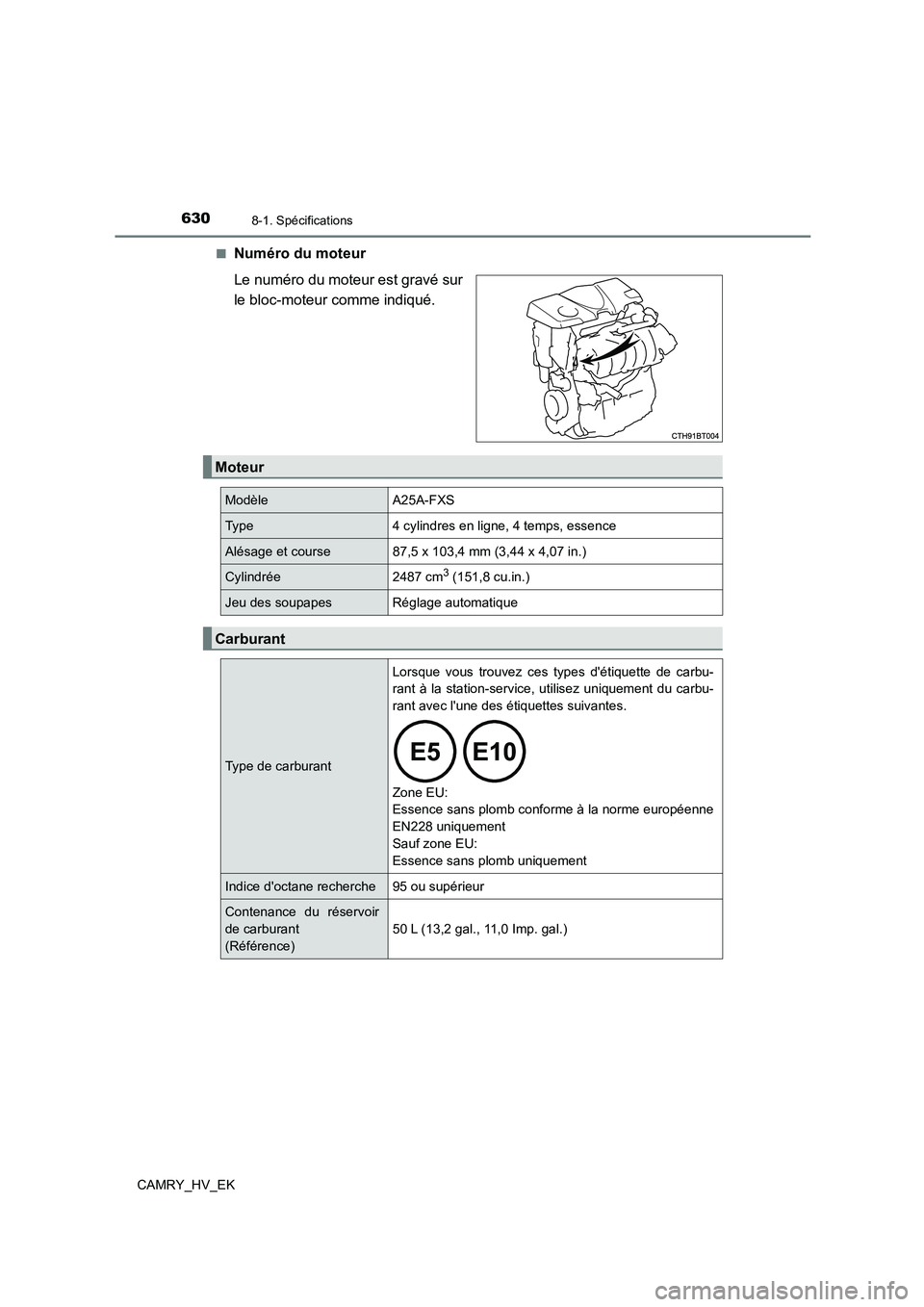

■Numéro du moteur
Le numéro du moteur est gravé sur
le bloc-moteur comme indiqué.
Moteur
Modèle A25A-FXS
Type 4 cylindres en ligne, 4 temps, essence
Alésage et course 87,5 x 103,4 mm (3,44 x 4,07 in.)
Cylindrée 2487 cm3 (151,8 cu.in.)
Jeu des soupapes Réglage automatique
Carburant
Type de carburant
Lorsque vous trouvez ces types d'étiquette de carbu-
rant à la station-service, utilisez uniquement du carbu-
rant avec l'une des étiquettes suivantes.

Zone EU:
Essence sans plomb conforme à la norme européenne
EN228 uniquement
Sauf zone EU:
Essence sans plomb uniquement
Indice d'octane recherche 95 ou supérieur
Contenance du réservoir
de carburant
(Référence)
50 L (13,2 gal., 11,0 Imp. gal.)
