2594-5. Utilizzo dei sistemi di supporto alla guida
4
Guida
CAMRY_HV_EL

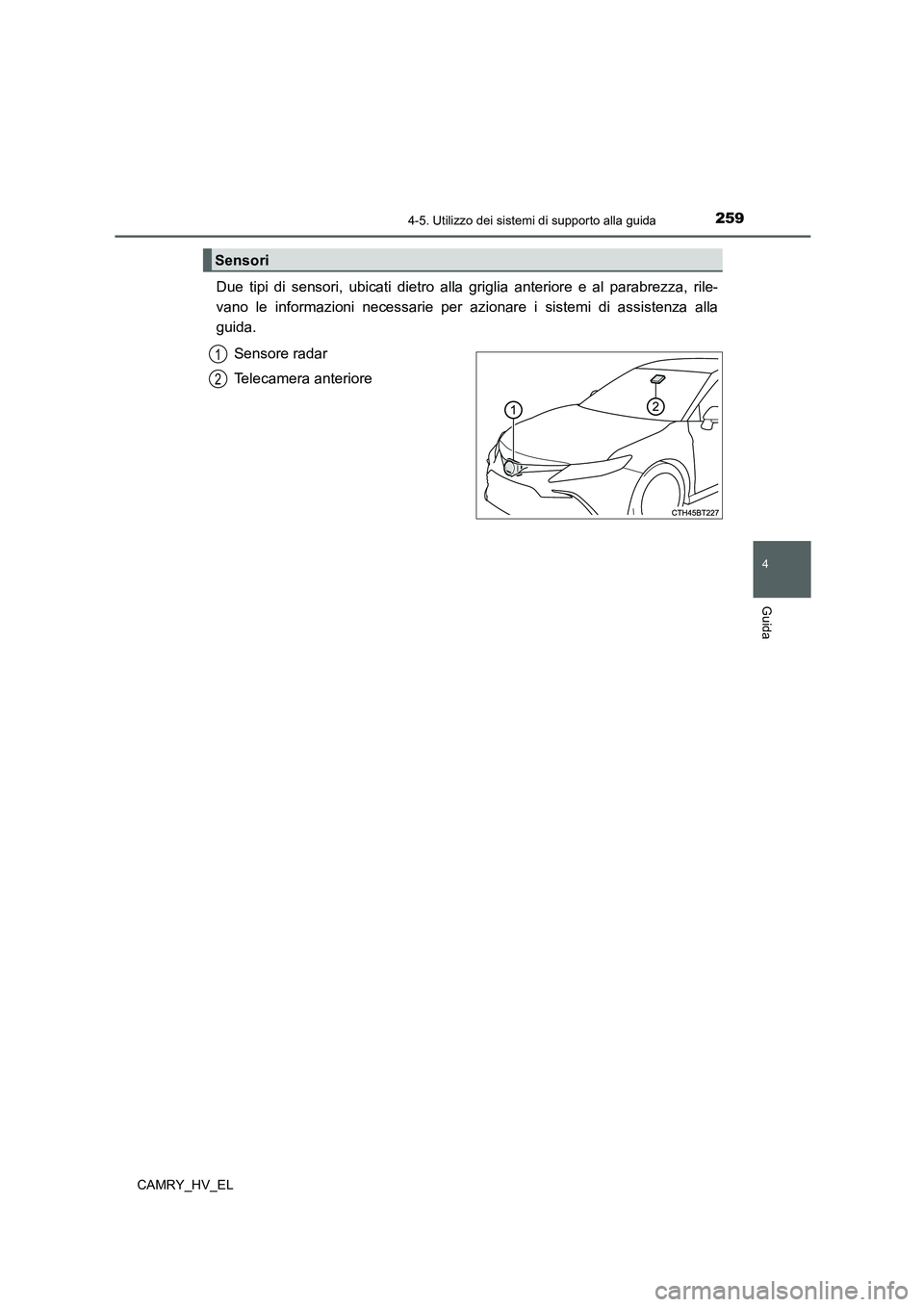

Due tipi di sensori, ubicati dietro alla griglia anteriore e al parabrezza, rile-
vano le informazioni necessarie per azionare i sistemi di assistenza alla
guida.
Sensore radar
Telecamera anteriore
Sensori
1
2

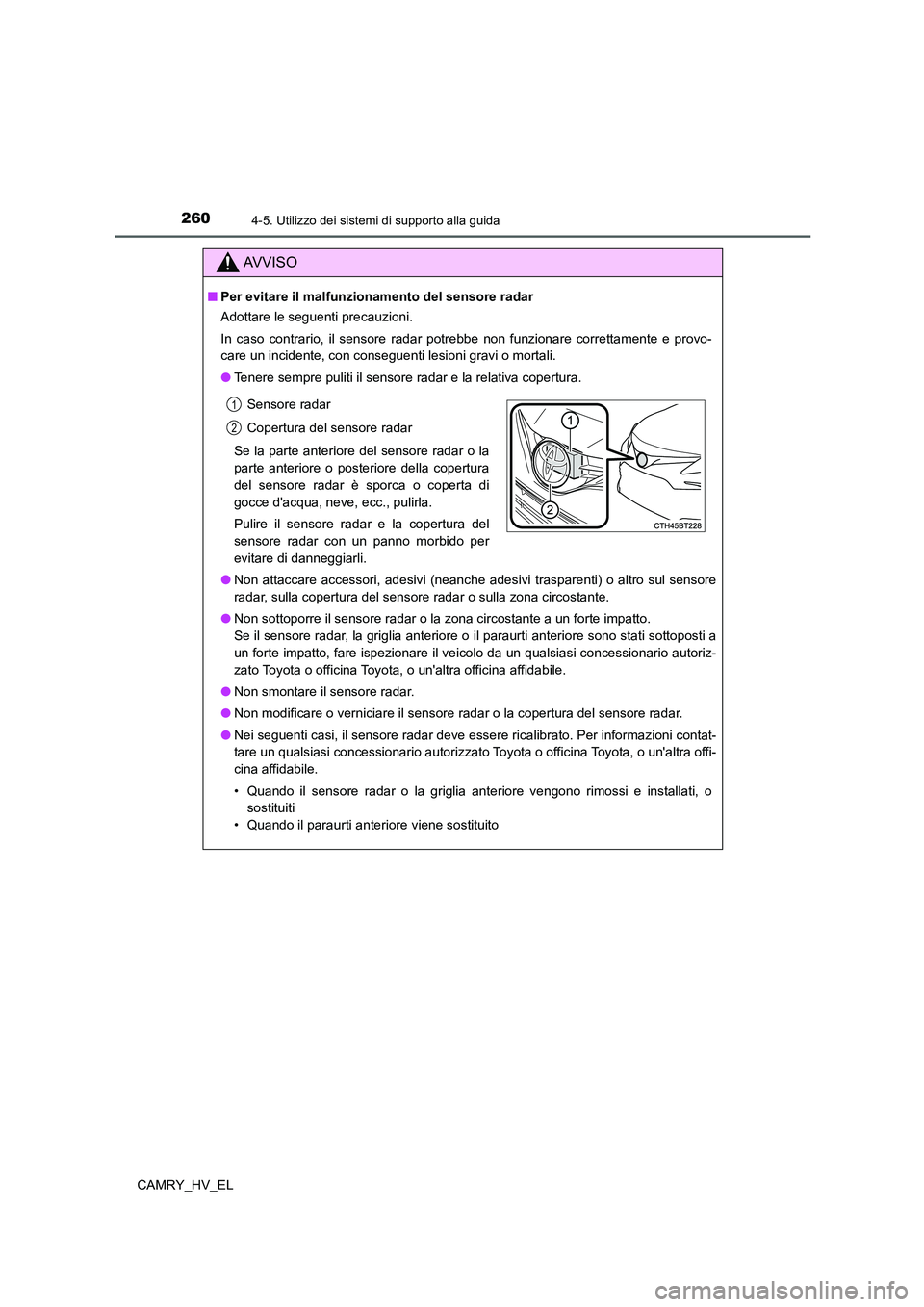

2604-5. Utilizzo dei sistemi di supporto alla guida
CAMRY_HV_EL
AV V I S O
■Per evitare il malfunzionamento del sensore radar
Adottare le seguenti precauzioni.
In caso contrario, il sensore radar potrebbe non funzionare correttamente e provo-
care un incidente, con conseguenti lesioni gravi o mortali.
●Tenere sempre puliti il sensore radar e la relativa copertura.
●Non attaccare accessori, adesivi (neanche adesivi trasparenti) o altro sul sensore
radar, sulla copertura del sensore radar o sulla zona circostante.
●Non sottoporre il sensore radar o la zona circostante a un forte impatto.
Se il sensore radar, la griglia anteriore o il paraurti anteriore sono stati sottoposti a
un forte impatto, fare ispezionare il veicolo da un qualsiasi concessionario autoriz-
zato Toyota o officina Toyota, o un'altra officina affidabile.
●Non smontare il sensore radar.
●Non modificare o verniciare il sensore radar o la copertura del sensore radar.
●Nei seguenti casi, il sensore radar deve essere ricalibrato. Per informazioni contat-
tare un qualsiasi concessionario autorizzato Toyota o officina Toyota, o un'altra offi-
cina affidabile.
• Quando il sensore radar o la griglia anteriore vengono rimossi e installati, o
sostituiti
• Quando il paraurti anteriore viene sostituito
Sensore radar
Copertura del sensore radar
Se la parte anteriore del sensore radar o la
parte anteriore o posteriore della copertura
del sensore radar è sporca o coperta di
gocce d'acqua, neve, ecc., pulirla.
Pulire il sensore radar e la copertura del
sensore radar con un panno morbido per
evitare di danneggiarli.1
2

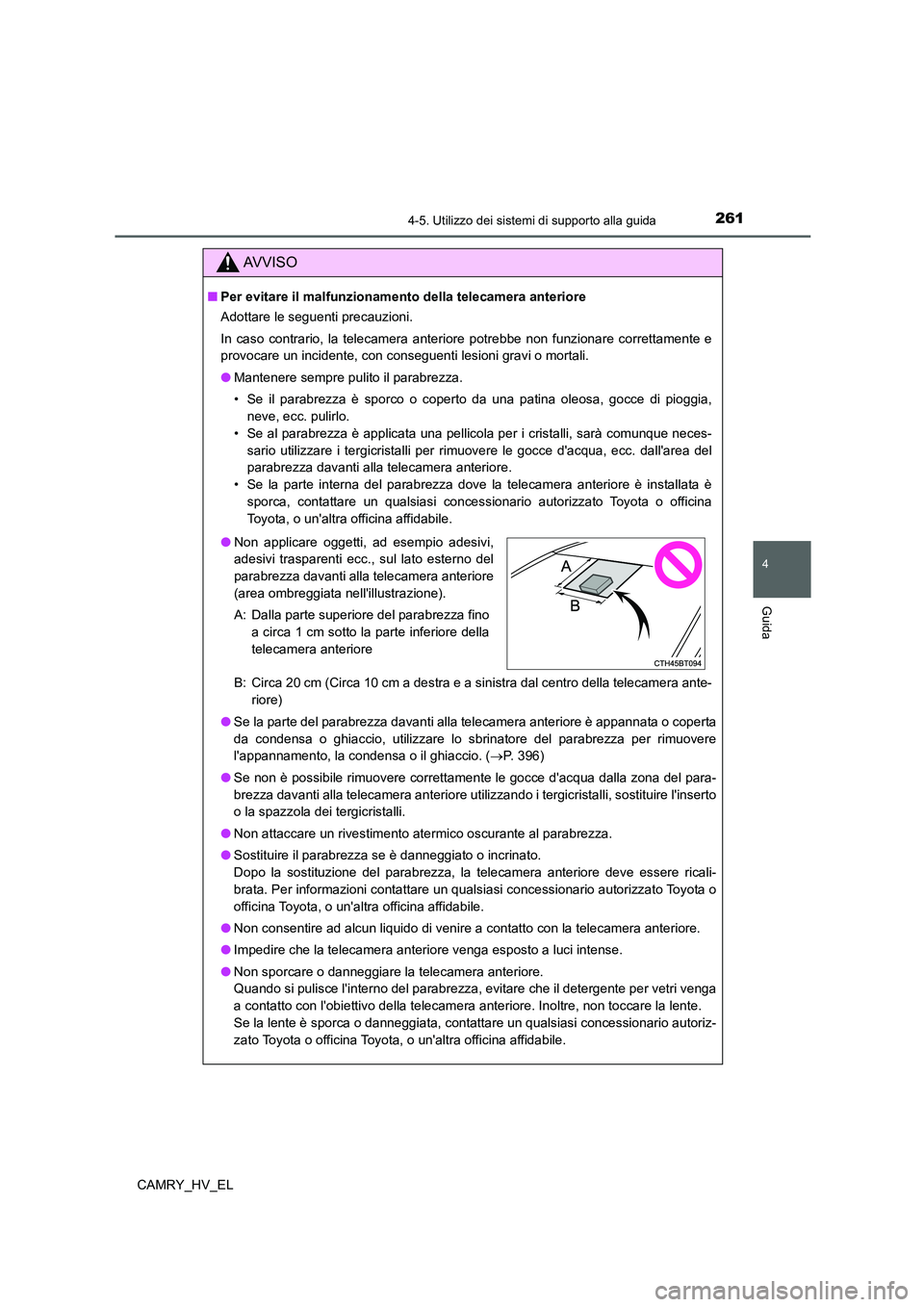

2614-5. Utilizzo dei sistemi di supporto alla guida
4
Guida
CAMRY_HV_EL
AV V I S O
■Per evitare il malfunzionamento della telecamera anteriore
Adottare le seguenti precauzioni.
In caso contrario, la telecamera anteriore potrebbe non funzionare correttamente e
provocare un incidente, con conseguenti lesioni gravi o mortali.
●Mantenere sempre pulito il parabrezza.
• Se il parabrezza è sporco o coperto da una patina oleosa, gocce di pioggia,
neve, ecc. pulirlo.
• Se al parabrezza è applicata una pellicola per i cristalli, sarà comunque neces-
sario utilizzare i tergicristalli per rimuovere le gocce d'acqua, ecc. dall'area del
parabrezza davanti alla telecamera anteriore.
• Se la parte interna del parabrezza dove la telecamera anteriore è installata è
sporca, contattare un qualsiasi concessionario autorizzato Toyota o officina
Toyota, o un'altra officina affidabile.
B: Circa 20 cm (Circa 10 cm a destra e a sinistra dal centro della telecamera ante-
riore)
●Se la parte del parabrezza davanti alla telecamera anteriore è appannata o coperta
da condensa o ghiaccio, utilizzare lo sbrinatore del parabrezza per rimuovere
l'appannamento, la condensa o il ghiaccio. (P. 396)
●Se non è possibile rimuovere correttamente le gocce d'acqua dalla zona del para-
brezza davanti alla telecamera anteriore utilizzando i tergicristalli, sostituire l'inserto
o la spazzola dei tergicristalli.
●Non attaccare un rivestimento atermico oscurante al parabrezza.
●Sostituire il parabrezza se è danneggiato o incrinato.
Dopo la sostituzione del parabrezza, la telecamera anteriore deve essere ricali-
brata. Per informazioni contattare un qualsiasi concessionario autorizzato Toyota o
officina Toyota, o un'altra officina affidabile.
●Non consentire ad alcun liquido di venire a contatto con la telecamera anteriore.
●Impedire che la telecamera anteriore venga esposto a luci intense.
●Non sporcare o danneggiare la telecamera anteriore.
Quando si pulisce l'interno del parabrezza, evitare che il detergente per vetri venga
a contatto con l'obiettivo della telecamera anteriore. Inoltre, non toccare la lente.
Se la lente è sporca o danneggiata, contattare un qualsiasi concessionario autoriz-
zato Toyota o officina Toyota, o un'altra officina affidabile.
●Non applicare oggetti, ad esempio adesivi,
adesivi trasparenti ecc., sul lato esterno del
parabrezza davanti alla telecamera anteriore
(area ombreggiata nell'illustrazione).
A: Dalla parte superiore del parabrezza fino
a circa 1 cm sotto la parte inferiore della
telecamera anteriore

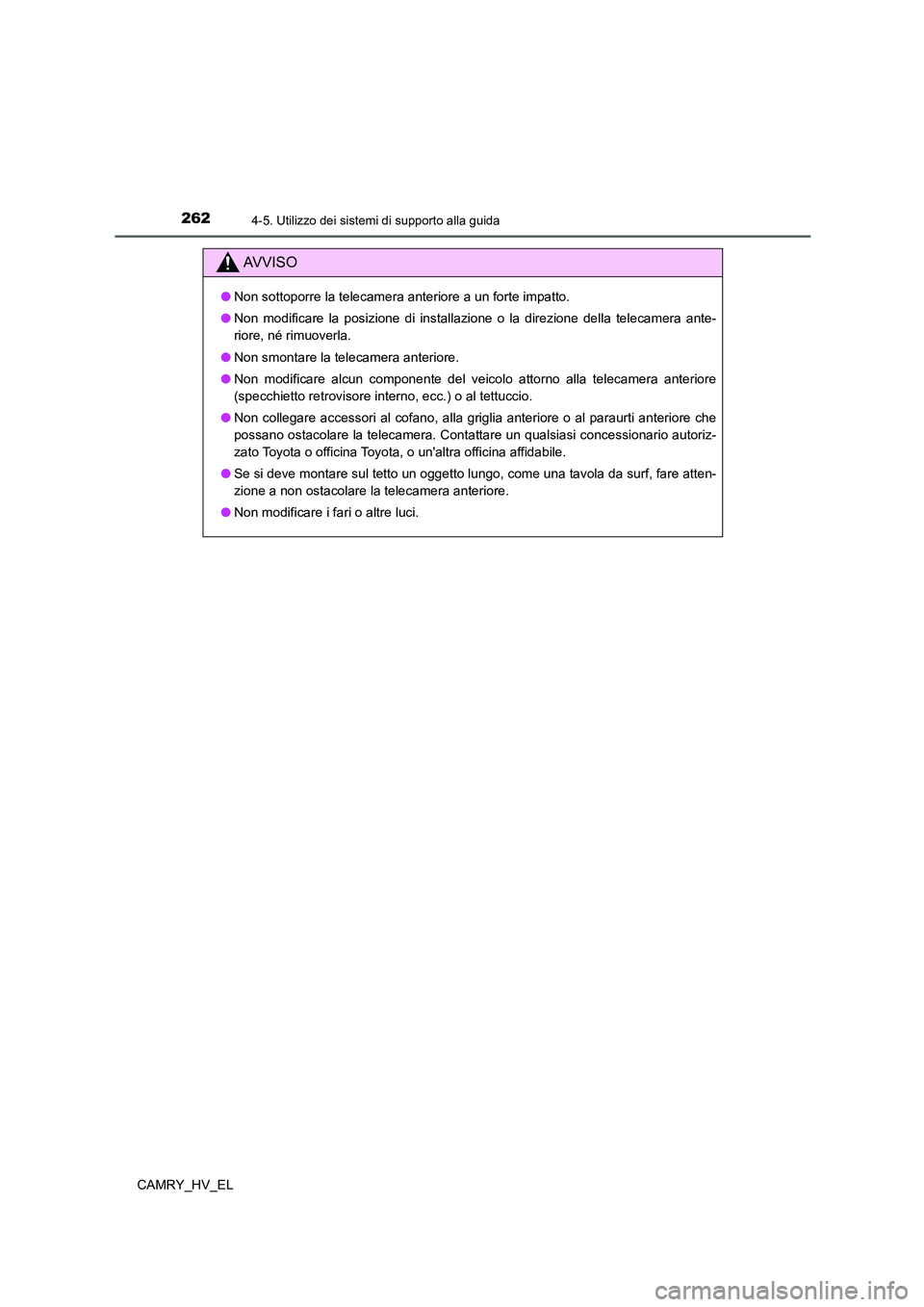

2624-5. Utilizzo dei sistemi di supporto alla guida
CAMRY_HV_EL
AV V I S O
●Non sottoporre la telecamera anteriore a un forte impatto.
●Non modificare la posizione di installazione o la direzione della telecamera ante-
riore, né rimuoverla.
●Non smontare la telecamera anteriore.
●Non modificare alcun componente del veicolo attorno alla telecamera anteriore
(specchietto retrovisore interno, ecc.) o al tettuccio.
●Non collegare accessori al cofano, alla griglia anteriore o al paraurti anteriore che
possano ostacolare la telecamera. Contattare un qualsiasi concessionario autoriz-
zato Toyota o officina Toyota, o un'altra officina affidabile.
●Se si deve montare sul tetto un oggetto lungo, come una tavola da surf, fare atten-
zione a non ostacolare la telecamera anteriore.
●Non modificare i fari o altre luci.

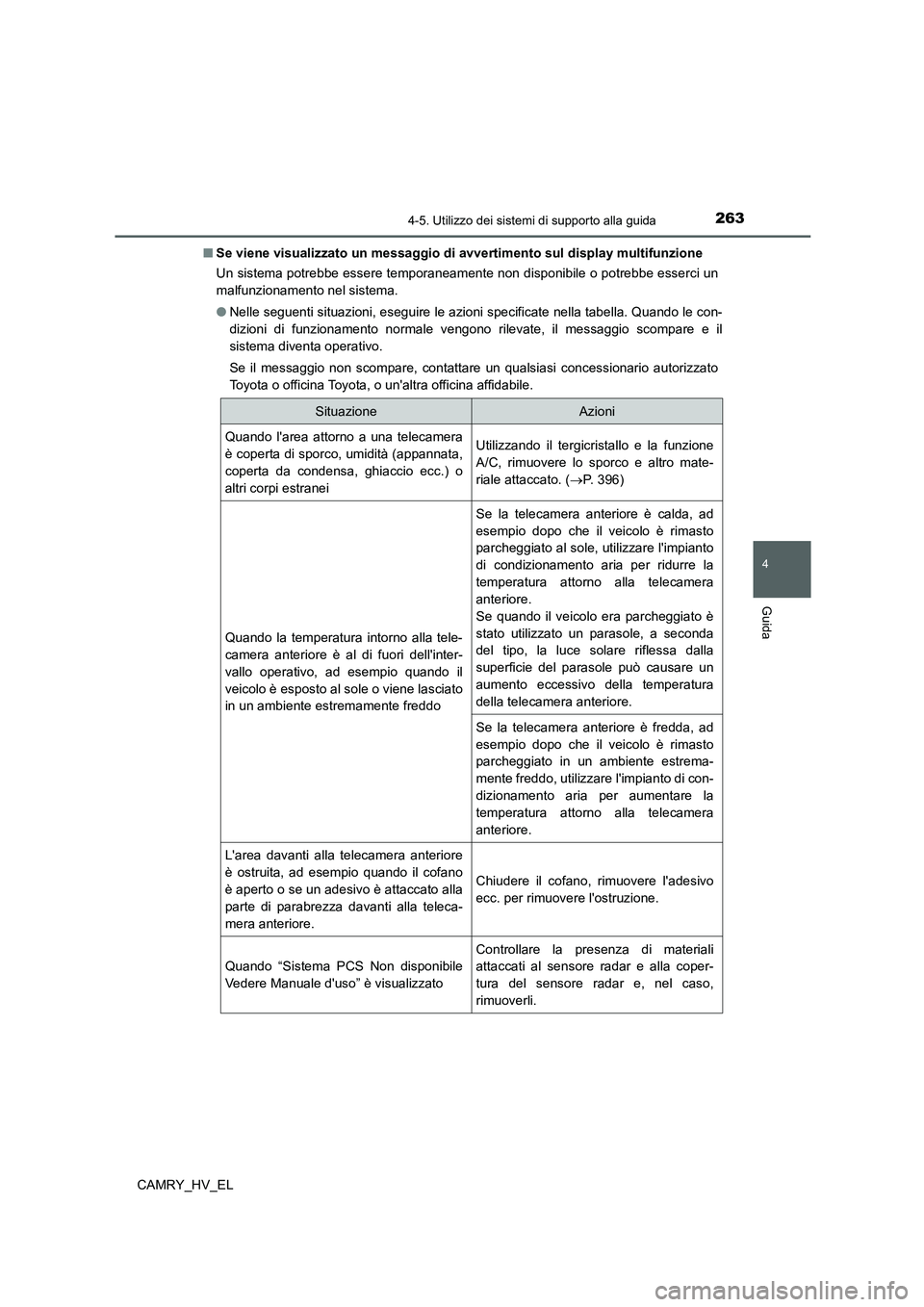

2634-5. Utilizzo dei sistemi di supporto alla guida
4
Guida
CAMRY_HV_EL■Se viene visualizzato un messaggio di avvertimento sul display multifunzione
Un sistema potrebbe essere temporaneamente non disponibile o potrebbe esserci un
malfunzionamento nel sistema.
●Nelle seguenti situazioni, eseguire le azioni specificate nella tabella. Quando le con-
dizioni di funzionamento normale vengono rilevate, il messaggio scompare e il
sistema diventa operativo.
Se il messaggio non scompare, contattare un qualsiasi concessionario autorizzato
Toyota o officina Toyota, o un'altra officina affidabile.
SituazioneAzioni
Quando l'area attorno a una telecamera
è coperta di sporco, umidità (appannata,
coperta da condensa, ghiaccio ecc.) o
altri corpi estraneiUtilizzando il tergicristallo e la funzione
A/C, rimuovere lo sporco e altro mate-
riale attaccato. (P. 396)
Quando la temperatura intorno alla tele-
camera anteriore è al di fuori dell'inter-
vallo operativo, ad esempio quando il
veicolo è esposto al sole o viene lasciato
in un ambiente estremamente freddo
Se la telecamera anteriore è calda, ad
esempio dopo che il veicolo è rimasto
parcheggiato al sole, utilizzare l'impianto
di condizionamento aria per ridurre la
temperatura attorno alla telecamera
anteriore.
Se quando il veicolo era parcheggiato è
stato utilizzato un parasole, a seconda
del tipo, la luce solare riflessa dalla
superficie del parasole può causare un
aumento eccessivo della temperatura
della telecamera anteriore.
Se la telecamera anteriore è fredda, ad
esempio dopo che il veicolo è rimasto
parcheggiato in un ambiente estrema-
mente freddo, utilizzare l'impianto di con-
dizionamento aria per aumentare la
temperatura attorno alla telecamera
anteriore.
L'area davanti alla telecamera anteriore
è ostruita, ad esempio quando il cofano
è aperto o se un adesivo è attaccato alla
parte di parabrezza davanti alla teleca-
mera anteriore.Chiudere il cofano, rimuovere l'adesivo
ecc. per rimuovere l'ostruzione.
Quando “Sistema PCS Non disponibile
Vedere Manuale d'uso” è visualizzatoControllare la presenza di materiali
attaccati al sensore radar e alla coper-
tura del sensore radar e, nel caso,
rimuoverli.

2644-5. Utilizzo dei sistemi di supporto alla guida

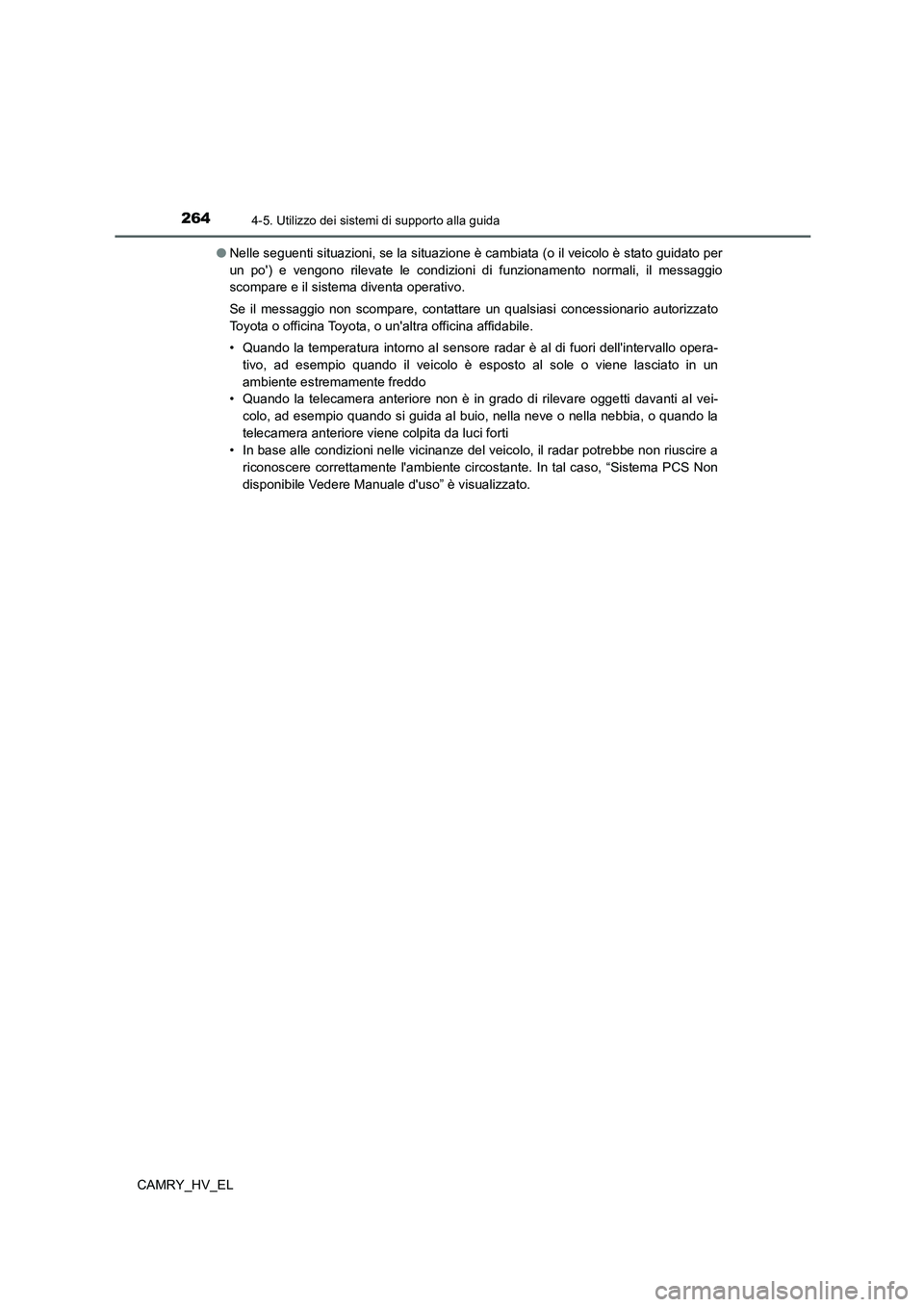

CAMRY_HV_EL●Nelle seguenti situazioni, se la situazione è cambiata (o il veicolo è stato guidato per
un po') e vengono rilevate le condizioni di funzionamento normali, il messaggio
scompare e il sistema diventa operativo.
Se il messaggio non scompare, contattare un qualsiasi concessionario autorizzato
Toyota o officina Toyota, o un'altra officina affidabile.
• Quando la temperatura intorno al sensore radar è al di fuori dell'intervallo opera-
tivo, ad esempio quando il veicolo è esposto al sole o viene lasciato in un
ambiente estremamente freddo
• Quando la telecamera anteriore non è in grado di rilevare oggetti davanti al vei-
colo, ad esempio quando si guida al buio, nella neve o nella nebbia, o quando la
telecamera anteriore viene colpita da luci forti
• In base alle condizioni nelle vicinanze del veicolo, il radar potrebbe non riuscire a
riconoscere correttamente l'ambiente circostante. In tal caso, “Sistema PCS Non
disponibile Vedere Manuale d'uso” è visualizzato.

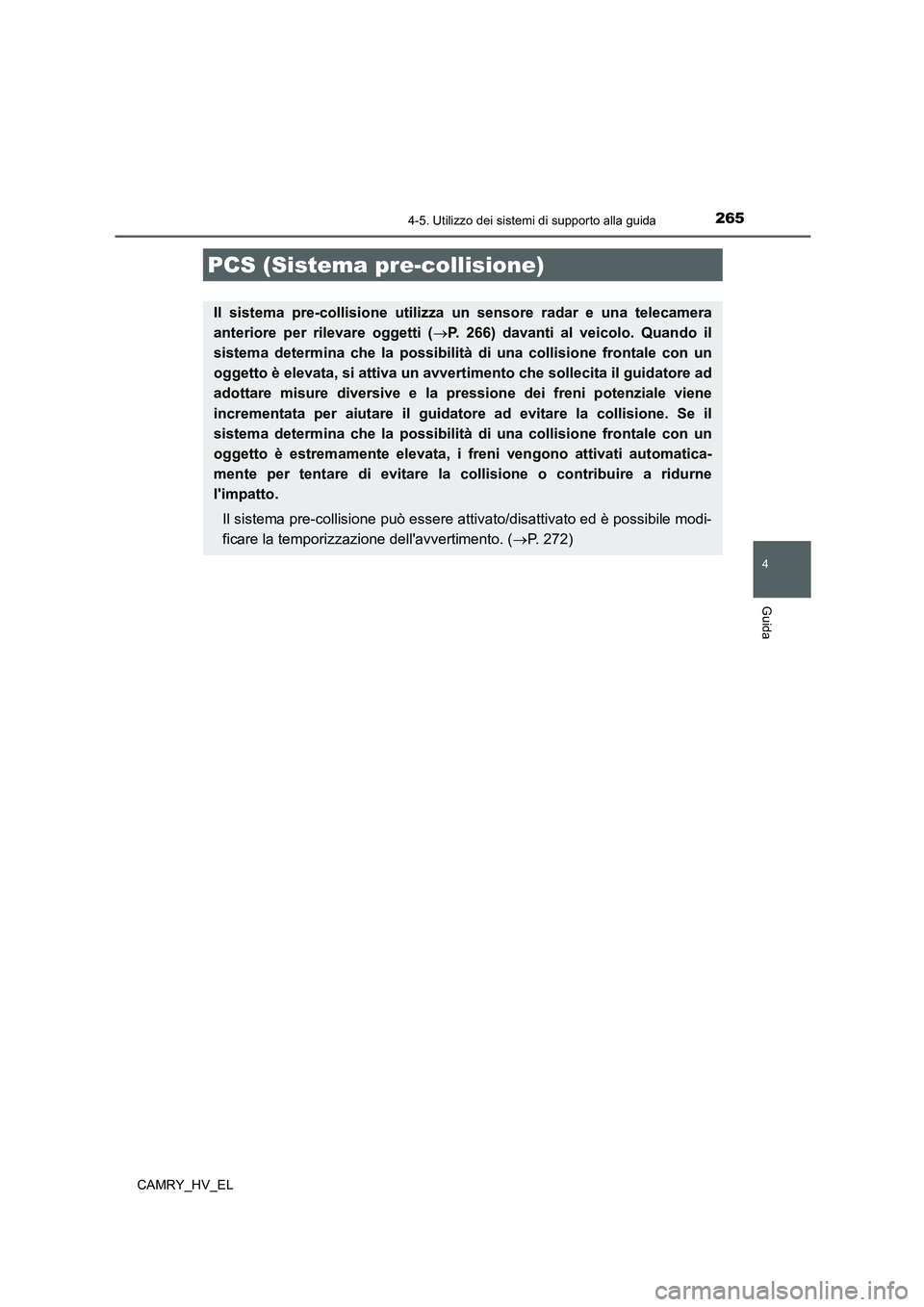

2654-5. Utilizzo dei sistemi di supporto alla guida
4
Guida
CAMRY_HV_EL
PCS (Sistema pre-collisione)
Il sistema pre-collisione utilizza un sensore radar e una telecamera
anteriore per rilevare oggetti (P. 266) davanti al veicolo. Quando il
sistema determina che la possibilità di una collisione frontale con un
oggetto è elevata, si attiva un avvertimento che sollecita il guidatore ad
adottare misure diversive e la pressione dei freni potenziale viene
incrementata per aiutare il guidatore ad evitare la collisione. Se il
sistema determina che la possibilità di una collisione frontale con un
oggetto è estremamente elevata, i freni vengono attivati automatica-
mente per tentare di evitare la collisione o contribuire a ridurne
l'impatto.
Il sistema pre-collisione può essere attivato/disattivato ed è possibile modi-
ficare la temporizzazione dell'avvertimento. (P. 272)

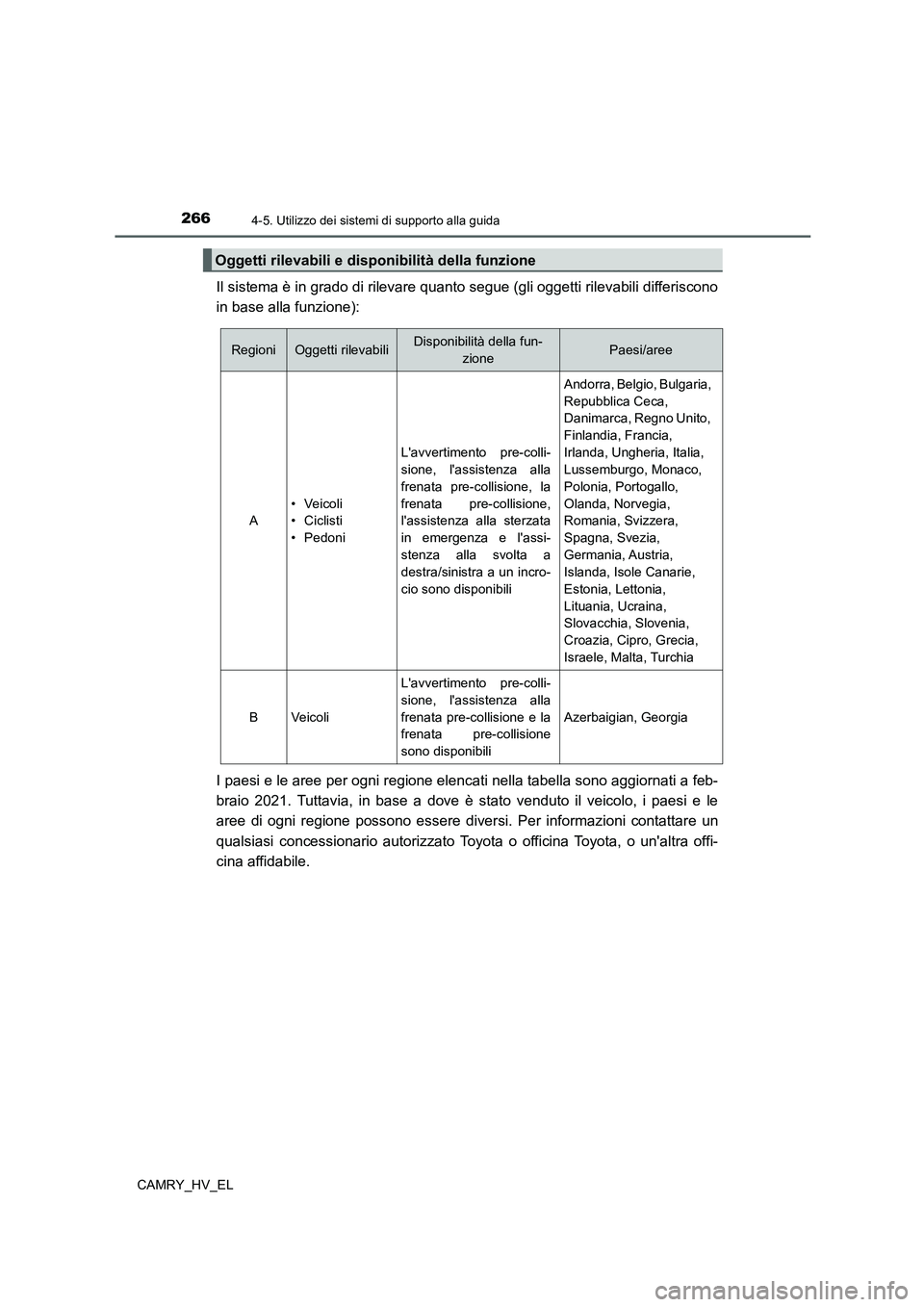

2664-5. Utilizzo dei sistemi di supporto alla guida
CAMRY_HV_EL
Il sistema è in grado di rilevare quanto segue (gli oggetti rilevabili differiscono
in base alla funzione):
I paesi e le aree per ogni regione elencati nella tabella sono aggiornati a feb-
braio 2021. Tuttavia, in base a dove è stato venduto il veicolo, i paesi e le
aree di ogni regione possono essere diversi. Per informazioni contattare un
qualsiasi concessionario autorizzato Toyota o officina Toyota, o un'altra offi-
cina affidabile.
Oggetti rilevabili e disponibilità della funzione
RegioniOggetti rilevabiliDisponibilità della fun-
zionePaesi/aree
A
•Veicoli
•Ciclisti
• Pedoni
L'avvertimento pre-colli-
sione, l'assistenza alla
frenata pre-collisione, la
frenata pre-collisione,
l'assistenza alla sterzata
in emergenza e l'assi-
stenza alla svolta a
destra/sinistra a un incro-
cio sono disponibili
Andorra, Belgio, Bulgaria,
Repubblica Ceca,
Danimarca, Regno Unito,
Finlandia, Francia,
Irlanda, Ungheria, Italia,
Lussemburgo, Monaco,
Polonia, Portogallo,
Olanda, Norvegia,
Romania, Svizzera,
Spagna, Svezia,
Germania, Austria,
Islanda, Isole Canarie,
Estonia, Lettonia,
Lituania, Ucraina,
Slovacchia, Slovenia,
Croazia, Cipro, Grecia,
Israele, Malta, Turchia
BVe ic o li
L'avvertimento pre-colli-
sione, l'assistenza alla
frenata pre-collisione e la
frenata pre-collisione
sono disponibili
Azerbaigian, Georgia

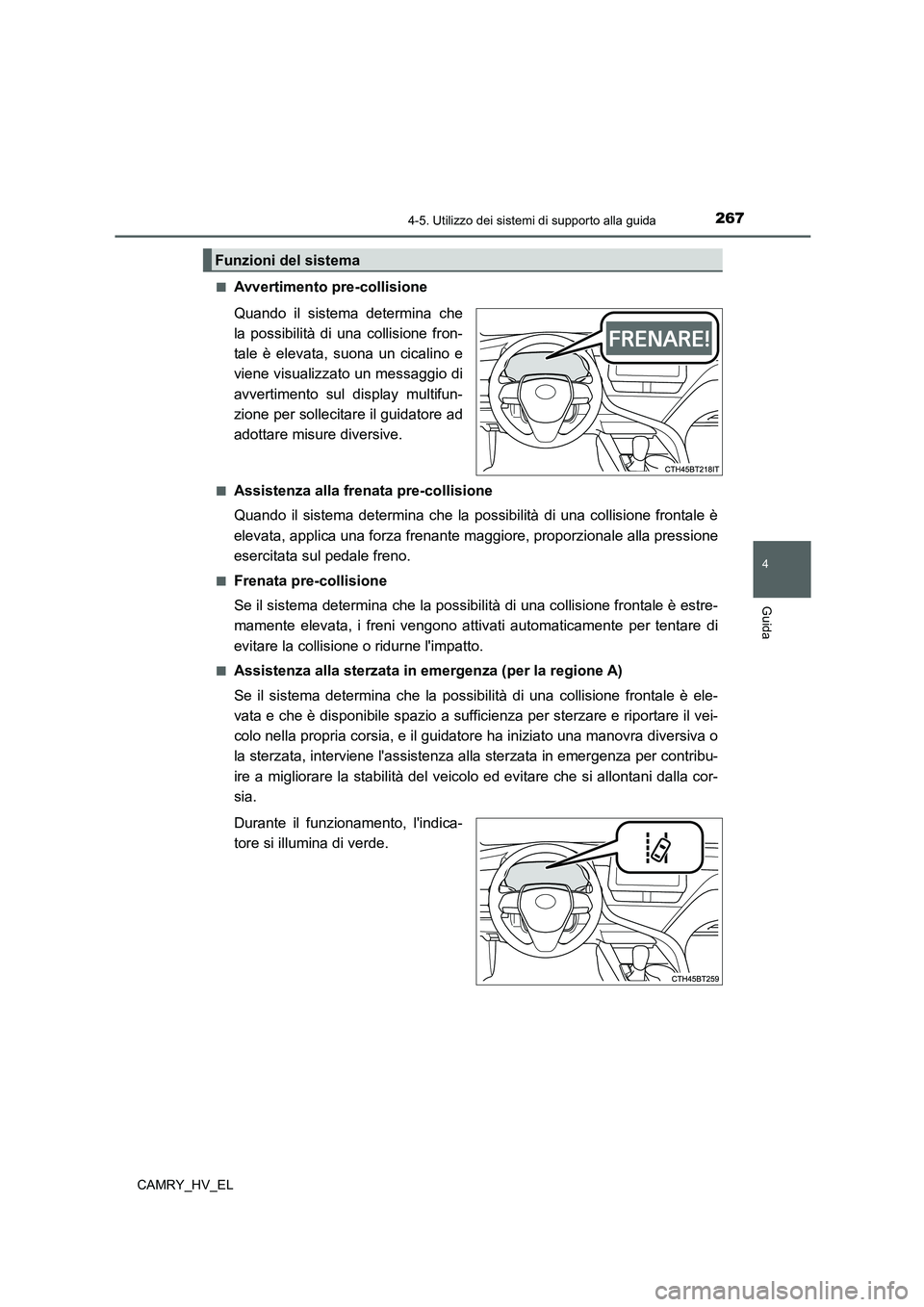

2674-5. Utilizzo dei sistemi di supporto alla guida
4
Guida
CAMRY_HV_EL■
Avvertimento pre-collisione
Quando il sistema determina che
la possibilità di una collisione fron-
tale è elevata, suona un cicalino e
viene visualizzato un messaggio di
avvertimento sul display multifun-
zione per sollecitare il guidatore ad
adottare misure diversive.
■Assistenza alla frenata pre-collisione
Quando il sistema determina che la possibilità di una collisione frontale è
elevata, applica una forza frenante maggiore, proporzionale alla pressione
esercitata sul pedale freno.
■Frenata pre-collisione
Se il sistema determina che la possibilità di una collisione frontale è estre-
mamente elevata, i freni vengono attivati automaticamente per tentare di
evitare la collisione o ridurne l'impatto.
■Assistenza alla sterzata in emergenza (per la regione A)
Se il sistema determina che la possibilità di una collisione frontale è ele-
vata e che è disponibile spazio a sufficienza per sterzare e riportare il vei-
colo nella propria corsia, e il guidatore ha iniziato una manovra diversiva o
la sterzata, interviene l'assistenza alla sterzata in emergenza per contribu-
ire a migliorare la stabilità del veicolo ed evitare che si allontani dalla cor-
sia.
Durante il funzionamento, l'indica-
tore si illumina di verde.
Funzioni del sistema

2684-5. Utilizzo dei sistemi di supporto alla guida
CAMRY_HV_EL■

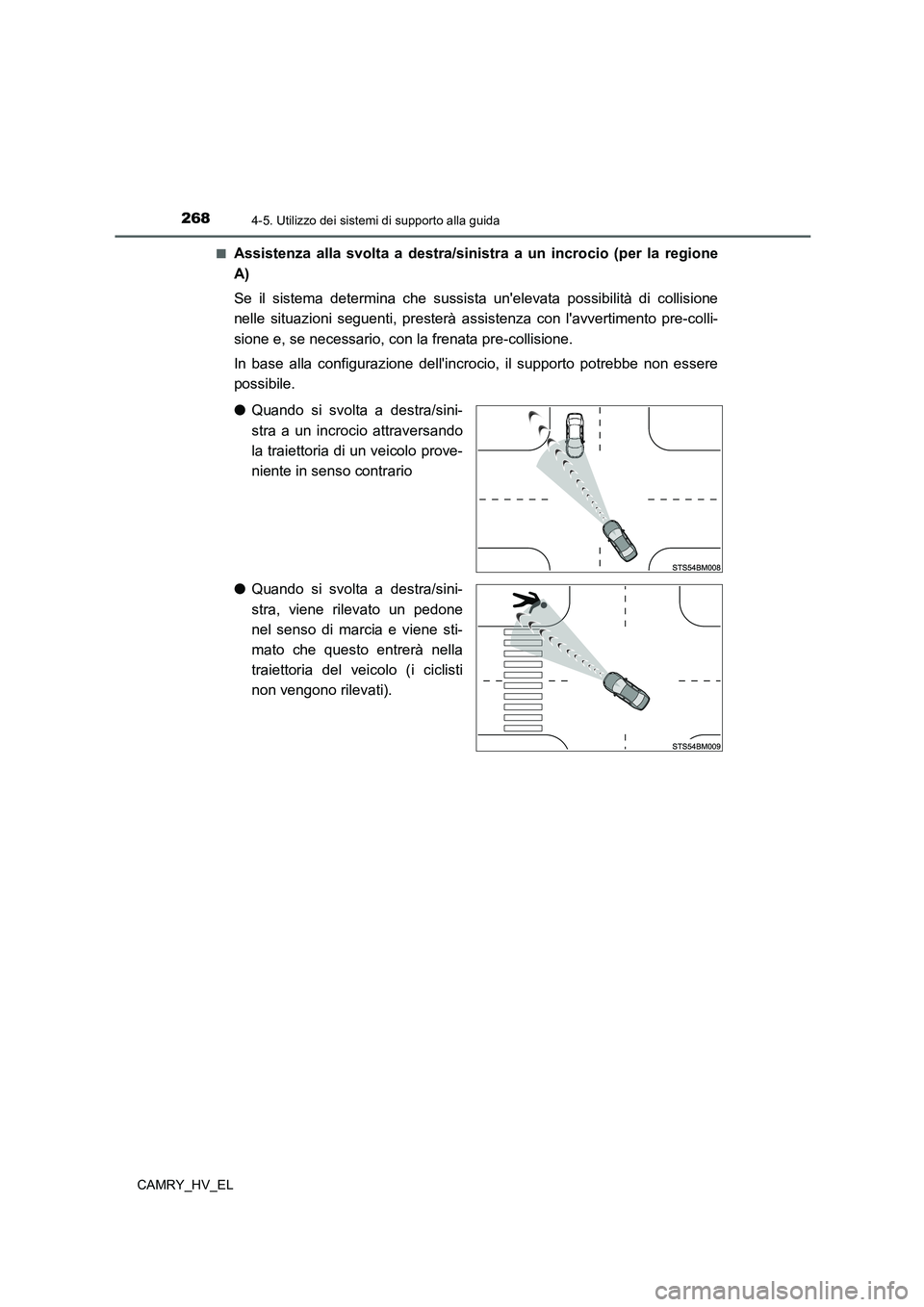

Assistenza alla svolta a destra/sinistra a un incrocio (per la regione
A)
Se il sistema determina che sussista un'elevata possibilità di collisione
nelle situazioni seguenti, presterà assistenza con l'avvertimento pre-colli-
sione e, se necessario, con la frenata pre-collisione.
In base alla configurazione dell'incrocio, il supporto potrebbe non essere
possibile.
●Quando si svolta a destra/sini-
stra a un incrocio attraversando
la traiettoria di un veicolo prove-
niente in senso contrario
●Quando si svolta a destra/sini-
stra, viene rilevato un pedone
nel senso di marcia e viene sti-
mato che questo entrerà nella
traiettoria del veicolo (i ciclisti
non vengono rilevati).
