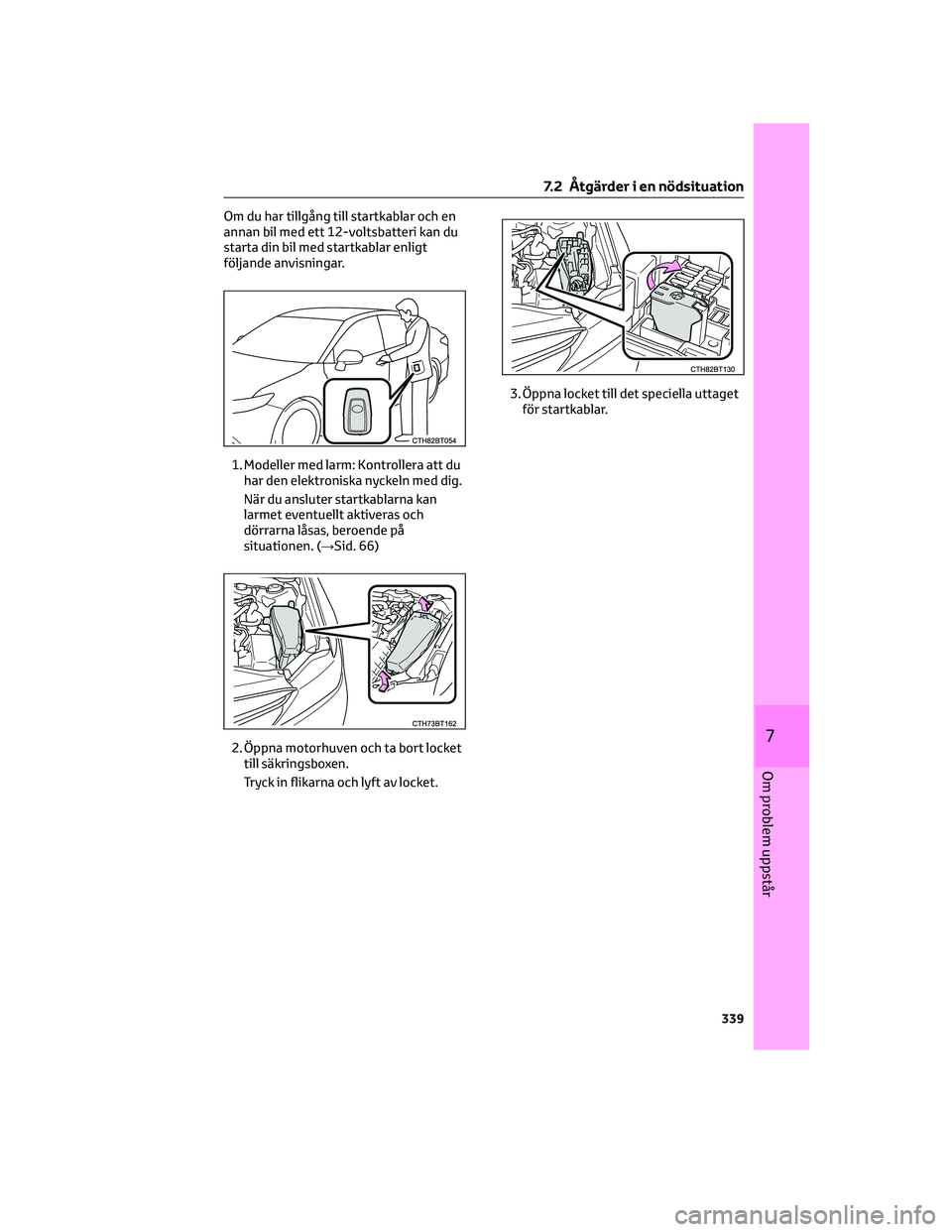

Om du har tillgång till startkablar och en
annan bil med ett 12-voltsbatteri kan du
starta din bil med startkablar enligt
följande anvisningar.
1. Modeller med larm: Kontrollera att du
har den elektroniska nyckeln med dig.
När du ansluter startkablarna kan
larmet eventuellt aktiveras och
dörrarna låsas, beroende på
situationen. (→Sid. 66)
2. Öppna motorhuven och ta bort locket
till säkringsboxen.
Tryck in flikarna och lyft av locket.3. Öppna locket till det speciella uttaget
för startkablar.
7.2 Åtgärder i en nödsituation
339
7
Om problem uppstår

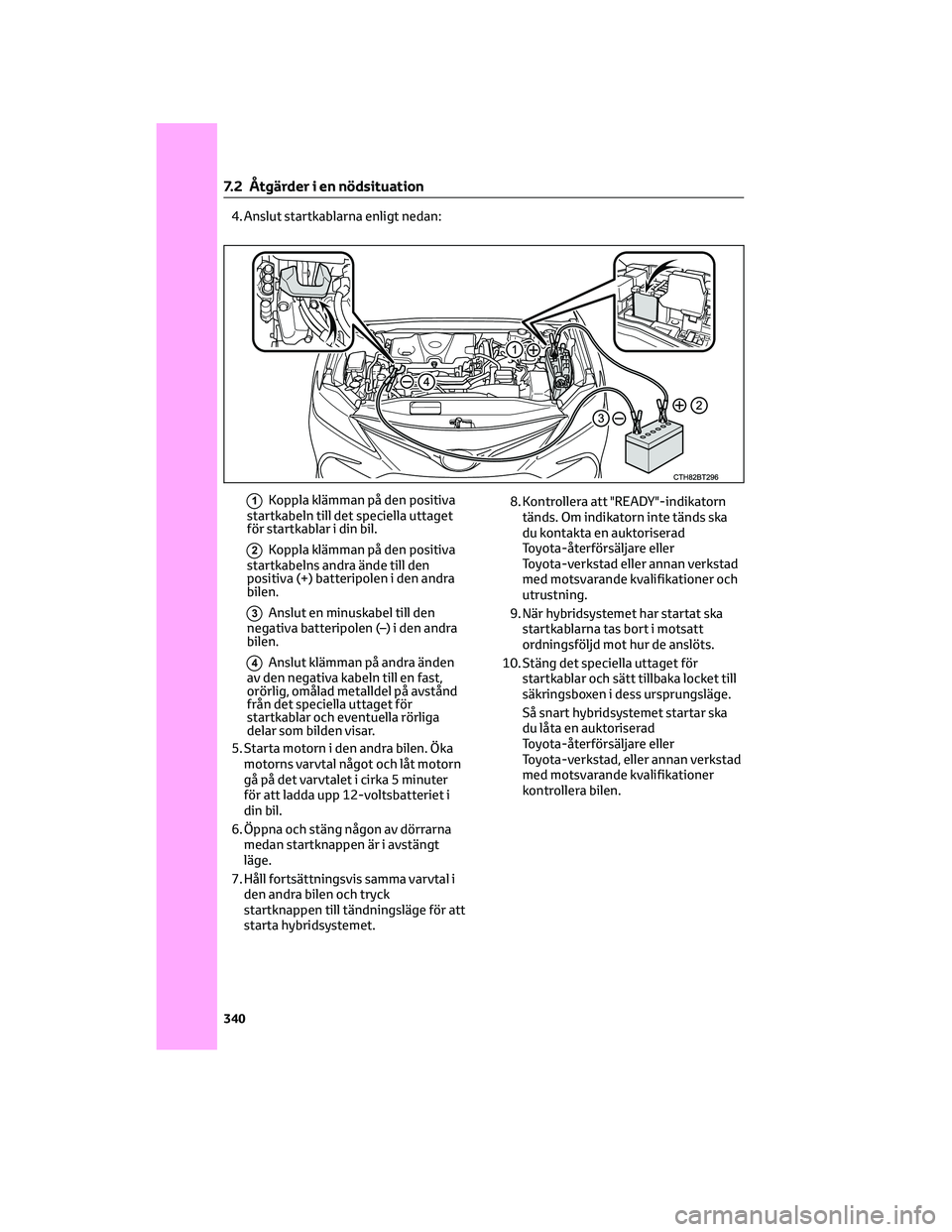

4. Anslut startkablarna enligt nedan:
1Koppla klämman på den positiva
startkabeln till det speciella uttaget
för startkablar i din bil.
2Koppla klämman på den positiva
startkabelns andra ände till den
positiva (+) batteripolen i den andra
bilen.
3Anslut en minuskabel till den
negativa batteripolen (–) i den andra
bilen.
4Anslut klämman på andra änden
av den negativa kabeln till en fast,
orörlig, omålad metalldel på avstånd
från det speciella uttaget för
startkablar och eventuella rörliga
delar som bilden visar.
5. Starta motorn i den andra bilen. Öka
motorns varvtal något och låt motorn
gå på det varvtalet i cirka 5 minuter
för att ladda upp 12-voltsbatteriet i
din bil.
6. Öppna och stäng någon av dörrarna
medan startknappen är i avstängt
läge.
7. Håll fortsättningsvis samma varvtal i
den andra bilen och tryck
startknappen till tändningsläge för att
starta hybridsystemet.8. Kontrollera att "READY"-indikatorn
tänds. Om indikatorn inte tänds ska
du kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad eller annan verkstad
med motsvarande kvalifikationer och
utrustning.
9. När hybridsystemet har startat ska
startkablarna tas bort i motsatt
ordningsföljd mot hur de anslöts.
10. Stäng det speciella uttaget för
startkablar och sätt tillbaka locket till
säkringsboxen i dess ursprungsläge.
Så snart hybridsystemet startar ska
du låta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer
kontrollera bilen.
7.2 Åtgärder i en nödsituation
340

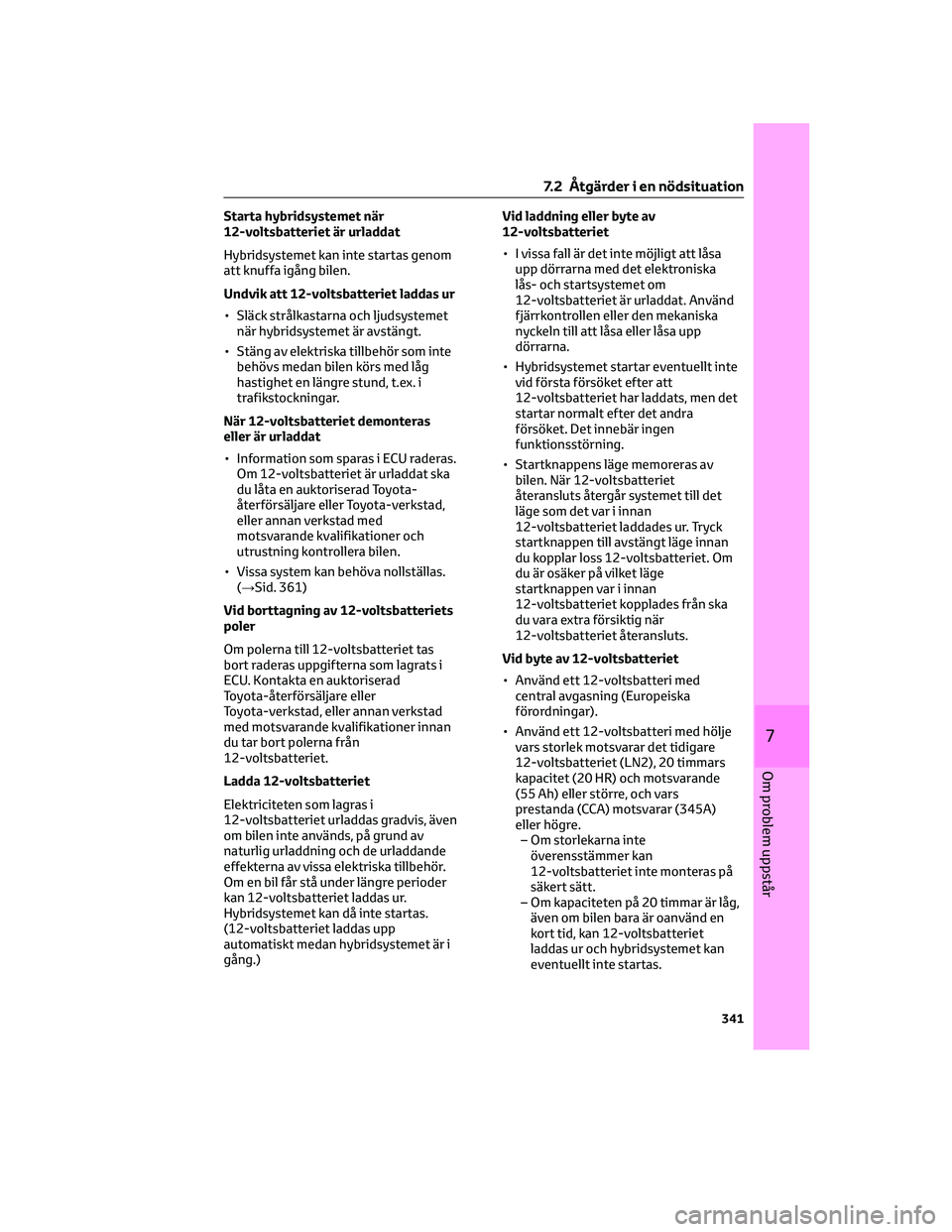

Starta hybridsystemet när
12-voltsbatteriet är urladdat
Hybridsystemet kan inte startas genom
att knuffa igång bilen.
Undvik att 12-voltsbatteriet laddas ur
• Släck strålkastarna och ljudsystemet
när hybridsystemet är avstängt.
• Stäng av elektriska tillbehör som inte
behövs medan bilen körs med låg
hastighet en längre stund, t.ex. i
trafikstockningar.
När 12-voltsbatteriet demonteras
eller är urladdat
• Information som sparas i ECU raderas.
Om 12-voltsbatteriet är urladdat ska
du låta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad,
eller annan verkstad med
motsvarande kvalifikationer och
utrustning kontrollera bilen.
• Vissa system kan behöva nollställas.
(→Sid. 361)
Vid borttagning av 12-voltsbatteriets
poler
Om polerna till 12-voltsbatteriet tas
bort raderas uppgifterna som lagrats i
ECU. Kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer innan
du tar bort polerna från
12-voltsbatteriet.
Ladda 12-voltsbatteriet
Elektriciteten som lagras i
12-voltsbatteriet urladdas gradvis, även
om bilen inte används, på grund av
naturlig urladdning och de urladdande
effekterna av vissa elektriska tillbehör.
Om en bil får stå under längre perioder
kan 12-voltsbatteriet laddas ur.
Hybridsystemet kan då inte startas.
(12-voltsbatteriet laddas upp
automatiskt medan hybridsystemet är i
gång.)Vid laddning eller byte av
12-voltsbatteriet
• I vissa fall är det inte möjligt att låsa
upp dörrarna med det elektroniska
lås- och startsystemet om
12-voltsbatteriet är urladdat. Använd
fjärrkontrollen eller den mekaniska
nyckeln till att låsa eller låsa upp
dörrarna.
• Hybridsystemet startar eventuellt inte
vid första försöket efter att
12-voltsbatteriet har laddats, men det
startar normalt efter det andra
försöket. Det innebär ingen
funktionsstörning.
• Startknappens läge memoreras av
bilen. När 12-voltsbatteriet
återansluts återgår systemet till det
läge som det var i innan
12-voltsbatteriet laddades ur. Tryck
startknappen till avstängt läge innan
du kopplar loss 12-voltsbatteriet. Om
du är osäker på vilket läge
startknappen var i innan
12-voltsbatteriet kopplades från ska
du vara extra försiktig när
12-voltsbatteriet återansluts.
Vid byte av 12-voltsbatteriet
• Använd ett 12-voltsbatteri med
central avgasning (Europeiska
förordningar).
• Använd ett 12-voltsbatteri med hölje
vars storlek motsvarar det tidigare
12-voltsbatteriet (LN2), 20 timmars
kapacitet (20 HR) och motsvarande
(55 Ah) eller större, och vars
prestanda (CCA) motsvarar (345A)
eller högre.
– Om storlekarna inte
överensstämmer kan
12-voltsbatteriet inte monteras på
säkert sätt.
– Om kapaciteten på 20 timmar är låg,
även om bilen bara är oanvänd en
kort tid, kan 12-voltsbatteriet
laddas ur och hybridsystemet kan
eventuellt inte startas.
7.2 Åtgärder i en nödsituation
341
7
Om problem uppstår

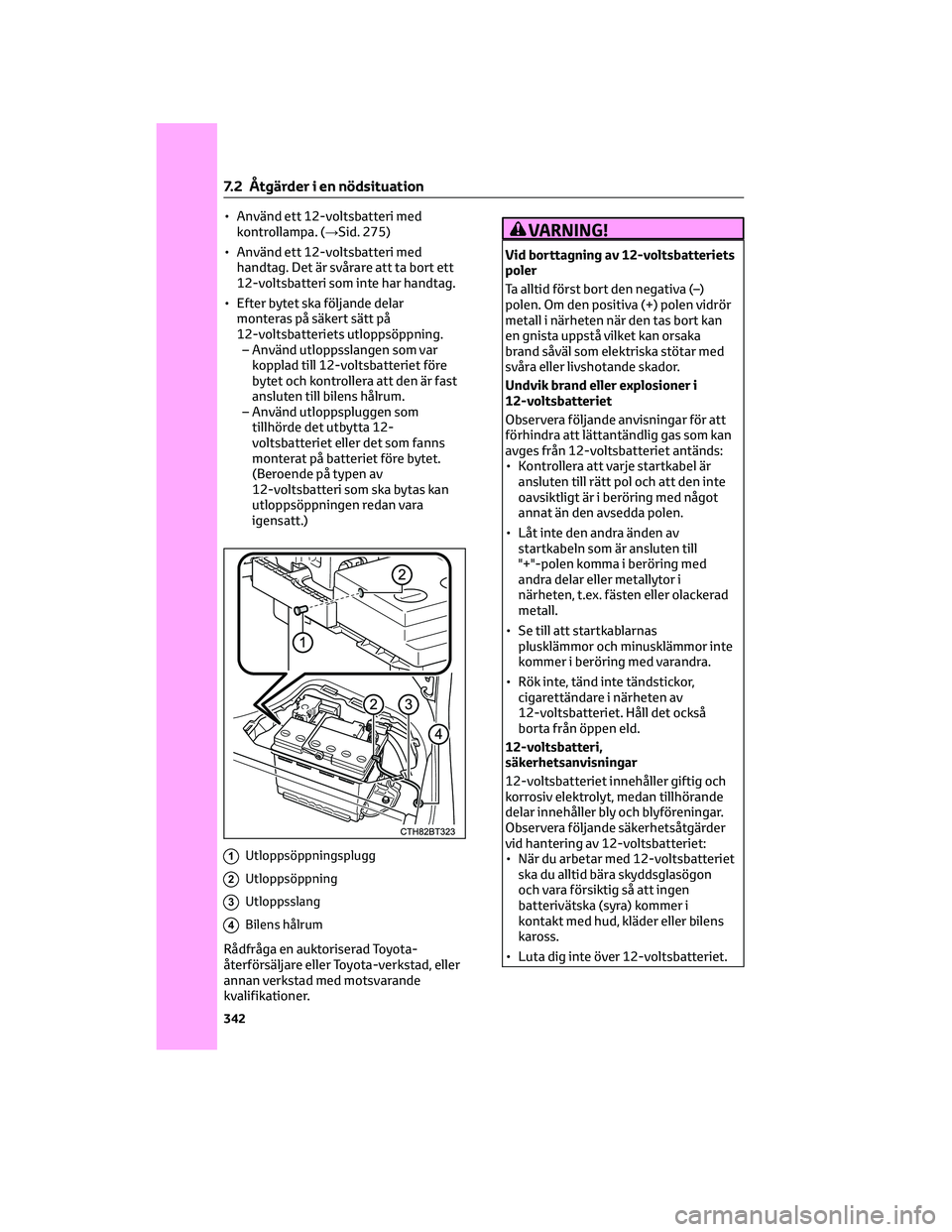

• Använd ett 12-voltsbatteri med
kontrollampa. (→Sid. 275)
• Använd ett 12-voltsbatteri med
handtag. Det är svårare att ta bort ett
12-voltsbatteri som inte har handtag.
• Efter bytet ska följande delar
monteras på säkert sätt på
12-voltsbatteriets utloppsöppning.
– Använd utloppsslangen som var
kopplad till 12-voltsbatteriet före
bytet och kontrollera att den är fast
ansluten till bilens hålrum.
– Använd utloppspluggen som
tillhörde det utbytta 12-
voltsbatteriet eller det som fanns
monterat på batteriet före bytet.
(Beroende på typen av
12-voltsbatteri som ska bytas kan
utloppsöppningen redan vara
igensatt.)
1Utloppsöppningsplugg
2Utloppsöppning
3Utloppsslang
4Bilens hålrum
Rådfråga en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande
kvalifikationer.
VARNING!
Vid borttagning av 12-voltsbatteriets
poler
Ta alltid först bort den negativa (–)
polen. Om den positiva (+) polen vidrör
metall i närheten när den tas bort kan
en gnista uppstå vilket kan orsaka
brand såväl som elektriska stötar med
svåra eller livshotande skador.
Undvik brand eller explosioner i
12-voltsbatteriet
Observera följande anvisningar för att
förhindra att lättantändlig gas som kan
avges från 12-voltsbatteriet antänds:
• Kontrollera att varje startkabel är
ansluten till rätt pol och att den inte
oavsiktligt är i beröring med något
annat än den avsedda polen.
• Låt inte den andra änden av
startkabeln som är ansluten till
"+"-polen komma i beröring med
andra delar eller metallytor i
närheten, t.ex. fästen eller olackerad
metall.
• Se till att startkablarnas
plusklämmor och minusklämmor inte
kommer i beröring med varandra.
• Rök inte, tänd inte tändstickor,
cigarettändare i närheten av
12-voltsbatteriet. Håll det också
borta från öppen eld.
12-voltsbatteri,
säkerhetsanvisningar
12-voltsbatteriet innehåller giftig och
korrosiv elektrolyt, medan tillhörande
delar innehåller bly och blyföreningar.
Observera följande säkerhetsåtgärder
vid hantering av 12-voltsbatteriet:
• När du arbetar med 12-voltsbatteriet
ska du alltid bära skyddsglasögon
och vara försiktig så att ingen
batterivätska (syra) kommer i
kontakt med hud, kläder eller bilens
kaross.
• Luta dig inte över 12-voltsbatteriet.
7.2 Åtgärder i en nödsituation
342

VARNING!(Fortsättning)
• Om du får batterivätska i ögonen
eller på huden skall du omedelbart
skölja bort den med stora mängder
vatten samt uppsöka läkare. Placera
en våt svamp eller trasa på det
utsatta området tills du kan få
läkarhjälp.
• Tvätta alltid händerna när du har
hanterat fästet till 12-voltsbatteriet,
polerna och andra batterirelaterade
delar.
• Låt inte barn vistas i närheten av
12-voltsbatteriet.
VARNING!
Efter laddning av 12-voltsbatteriet
Låt en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad,
eller annan verkstad med motsvarande
kvalifikationer kontrollera
12-voltsbatteriet snarast möjligt.
Om 12-voltsbatteriet försämras kan
fortsatt användning få 12-
voltsbatteriet att avge dålig lukt som
kan ha negativ inverkan på
passagerarnas hälsa.
Vid byte av 12-voltsbatteriet
Efter bytet ska utloppsslangen och
pluggen till utloppsöppningen fästas
säkert på utloppsöppningen på det
utbytta 12-voltsbatteriet. Om den inte
är ordentligt fäst kan gaser (vätgas)
läcka in i bilen vilket innebär möjlig risk
att gasen antänds och exploderar.
OBSERVERA
Vid hantering av startkablar
När du ansluter startkablarna ska du se
till att de inte trasslar in sig i kylfläkten
eller remmen.
Undvik skador på bilen
Det särskilda uttaget för startkablar ska
användas vid laddning av 12-
voltsbatteriet från ett annat fordon i en
nödsituation. Uttaget kan inte användas
för start med startkablar av en annan bil.
7.2.10 Om motorn blir
överhettad
Följande kan indikera att bilen håller på
att överhettas.
• Visaren i mätaren för
kylarvätsketemperaturen (→Sid. 72)
går in i det röda området, eller
hybridsystemet verkar förlora kraft.
(Exempelvis ökar inte bilens
hastighet.)
• "Engine Coolant Temp High Stop in a
Safe Place See Owner’s Manual" eller
"Hybrid System Overheated Output
Power Reduced" visas på
informationsdisplayen.
• Ånga strömmar ut under motorhuven.
Åtgärder
Om temperaturmätaren för kylarvätskan
går in i det röda området eller om "Engine
Coolant Temp High Stop in a Safe Place See
Owner’s Manual" (Kylarvätska hög
temperatur Stanna på en säker plats Se
instruktionsboken) visas på
informationsdisplayen
1. Stanna bilen på en säker plats, stäng
först av luftkonditioneringen och
därefter hybridsystemet.
2. Om du ser ånga: Lyft försiktigt upp
motorhuven när ångan har avtagit.
Om du inte ser ånga: Lyft försiktigt
upp motorhuven.
7.2 Åtgärder i en nödsituation
343
7
Om problem uppstår

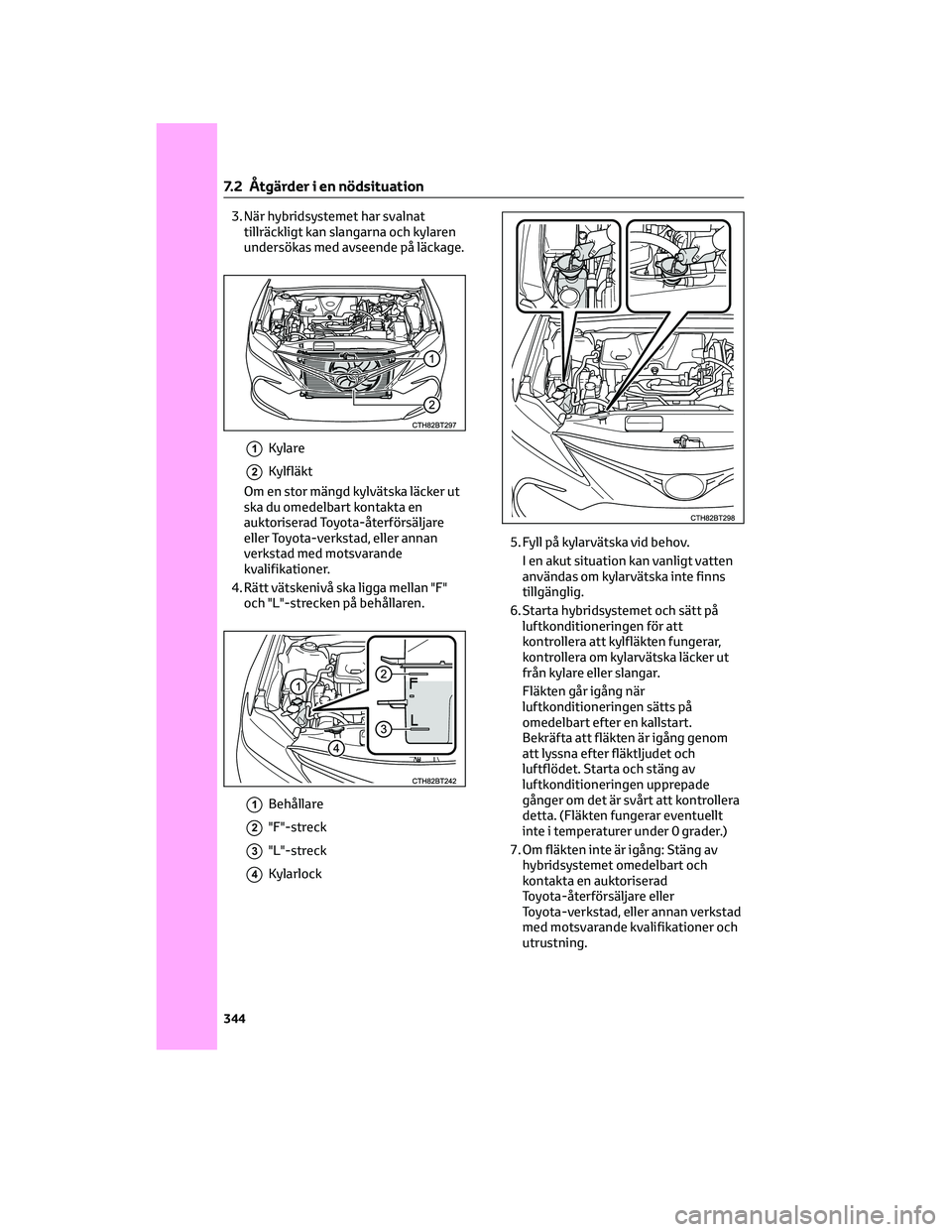

3. När hybridsystemet har svalnat
tillräckligt kan slangarna och kylaren
undersökas med avseende på läckage.
1Kylare
2Kylfläkt
Om en stor mängd kylvätska läcker ut
ska du omedelbart kontakta en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer.
4. Rätt vätskenivå ska ligga mellan "F"
och "L"-strecken på behållaren.
1Behållare
2"F"-streck
3"L"-streck
4Kylarlock5. Fyll på kylarvätska vid behov.
I en akut situation kan vanligt vatten
användas om kylarvätska inte finns
tillgänglig.
6. Starta hybridsystemet och sätt på
luftkonditioneringen för att
kontrollera att kylfläkten fungerar,
kontrollera om kylarvätska läcker ut
från kylare eller slangar.
Fläkten går igång när
luftkonditioneringen sätts på
omedelbart efter en kallstart.
Bekräfta att fläkten är igång genom
att lyssna efter fläktljudet och
luftflödet. Starta och stäng av
luftkonditioneringen upprepade
gånger om det är svårt att kontrollera
detta. (Fläkten fungerar eventuellt
inte i temperaturer under 0 grader.)
7. Om fläkten inte är igång: Stäng av
hybridsystemet omedelbart och
kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och
utrustning.
7.2 Åtgärder i en nödsituation
344

Om fläkten är igång: Låt närmaste
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer kontrollera bilen.
Om "Hybrid System Overheated Reduced
Output Power" visas på
informationsdisplayen
1. Stanna bilen på en säker plats.
2. Stäng av hybridsystemet och lyft
försiktigt upp motorhuven.
3. När hybridsystemet har svalnat kan
slangarna och kylaren undersökas
med avseende på läckage.
1Kylare
2Kylfläkt
Om en stor mängd kylvätska läcker ut
ska du omedelbart kontakta en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer.
4. Kylvätskenivån är korrekt när den är
mellan "FULL"- och "LOW"-strecken
på behållaren.
1Behållare
2"FULL"-strecket
3"LOW"-strecket
5. Fyll på kylarvätska vid behov.
I en akut situation kan vanligt vatten
användas om kylarvätska inte finns
tillgänglig.
6. Efter att ha stängt av hybridsystemet
och väntat i minst 5 minuter, starta
hybridsystemet igen och kontrollera
informationsdisplayen.
Om meddelandet inte försvinner:
Stäng av hybridsystemet och
kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer.
Om meddelandet inte visas:
Hybridsystemets temperatur har
sjunkit och bilen kan köras normalt
igen.
Om meddelandet ofta visas igen ska
du dock kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer.
VARNING!
Undvik en olycka eller skador vid
kontroll av motorrummet
Observera följande
säkerhetsanvisningar.
Svåra skador, t.ex. brännskador, kan
annars uppstå.
7.2 Åtgärder i en nödsituation
345
7
Om problem uppstår

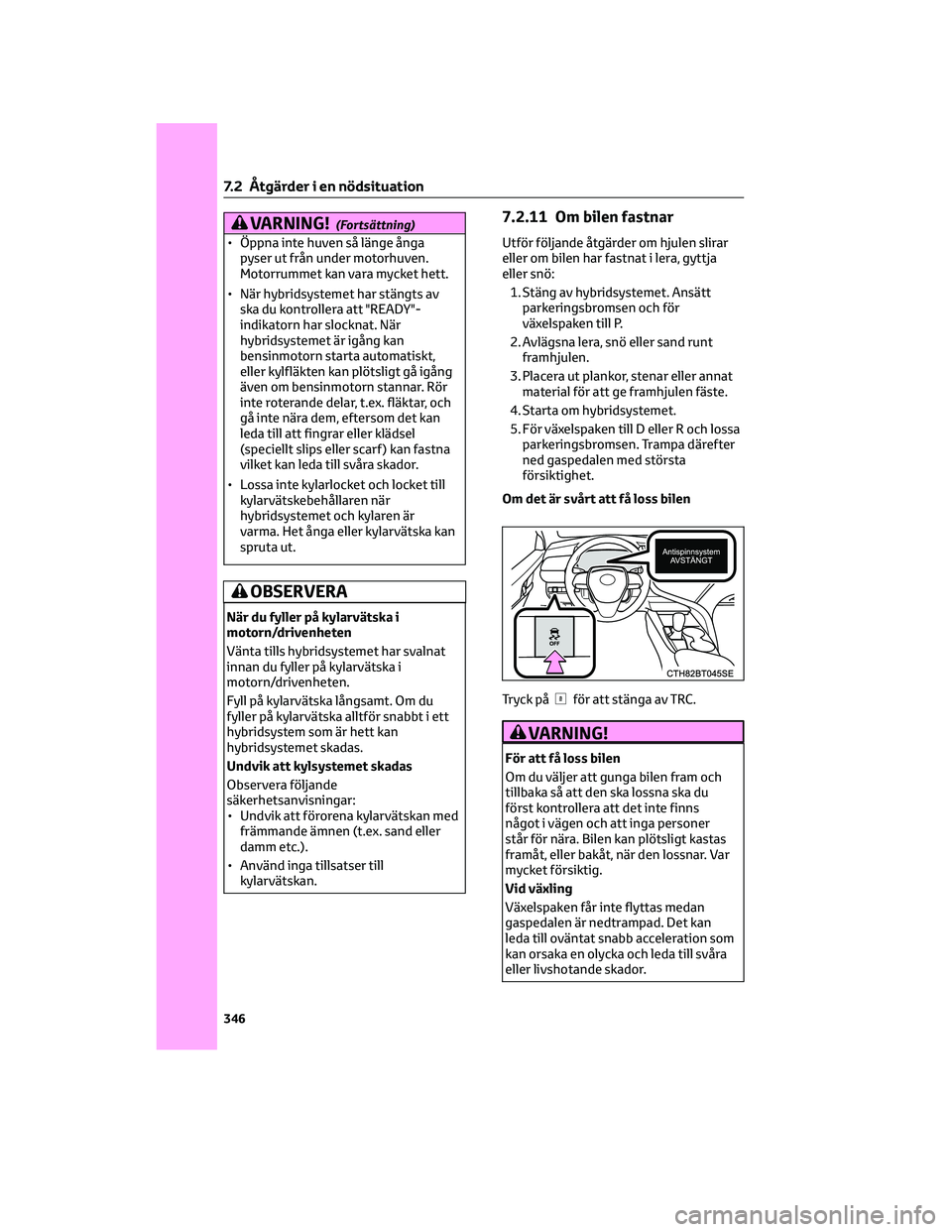

VARNING!(Fortsättning)
• Öppna inte huven så länge ånga
pyser ut från under motorhuven.
Motorrummet kan vara mycket hett.
• När hybridsystemet har stängts av
ska du kontrollera att "READY"-
indikatorn har slocknat. När
hybridsystemet är igång kan
bensinmotorn starta automatiskt,
eller kylfläkten kan plötsligt gå igång
även om bensinmotorn stannar. Rör
inte roterande delar, t.ex. fläktar, och
gå inte nära dem, eftersom det kan
leda till att fingrar eller klädsel
(speciellt slips eller scarf ) kan fastna
vilket kan leda till svåra skador.
• Lossa inte kylarlocket och locket till
kylarvätskebehållaren när
hybridsystemet och kylaren är
varma. Het ånga eller kylarvätska kan
spruta ut.
OBSERVERA
När du fyller på kylarvätska i
motorn/drivenheten
Vänta tills hybridsystemet har svalnat
innan du fyller på kylarvätska i
motorn/drivenheten.
Fyll på kylarvätska långsamt. Om du
fyller på kylarvätska alltför snabbt i ett
hybridsystem som är hett kan
hybridsystemet skadas.
Undvik att kylsystemet skadas
Observera följande
säkerhetsanvisningar:
• Undvik att förorena kylarvätskan med
främmande ämnen (t.ex. sand eller
damm etc.).
• Använd inga tillsatser till
kylarvätskan.
7.2.11 Om bilen fastnar
Utför följande åtgärder om hjulen slirar
eller om bilen har fastnat i lera, gyttja
eller snö:
1. Stäng av hybridsystemet. Ansätt
parkeringsbromsen och för
växelspaken till P.
2. Avlägsna lera, snö eller sand runt
framhjulen.
3. Placera ut plankor, stenar eller annat
material för att ge framhjulen fäste.
4. Starta om hybridsystemet.
5. För växelspaken till D eller R och lossa
parkeringsbromsen. Trampa därefter
ned gaspedalen med största
försiktighet.
Om det är svårt att få loss bilen
Tryck på
för att stänga av TRC.
VARNING!
För att få loss bilen
Om du väljer att gunga bilen fram och
tillbaka så att den ska lossna ska du
först kontrollera att det inte finns
något i vägen och att inga personer
står för nära. Bilen kan plötsligt kastas
framåt, eller bakåt, när den lossnar. Var
mycket försiktig.
Vid växling
Växelspaken får inte flyttas medan
gaspedalen är nedtrampad. Det kan
leda till oväntat snabb acceleration som
kan orsaka en olycka och leda till svåra
eller livshotande skador.
7.2 Åtgärder i en nödsituation
346

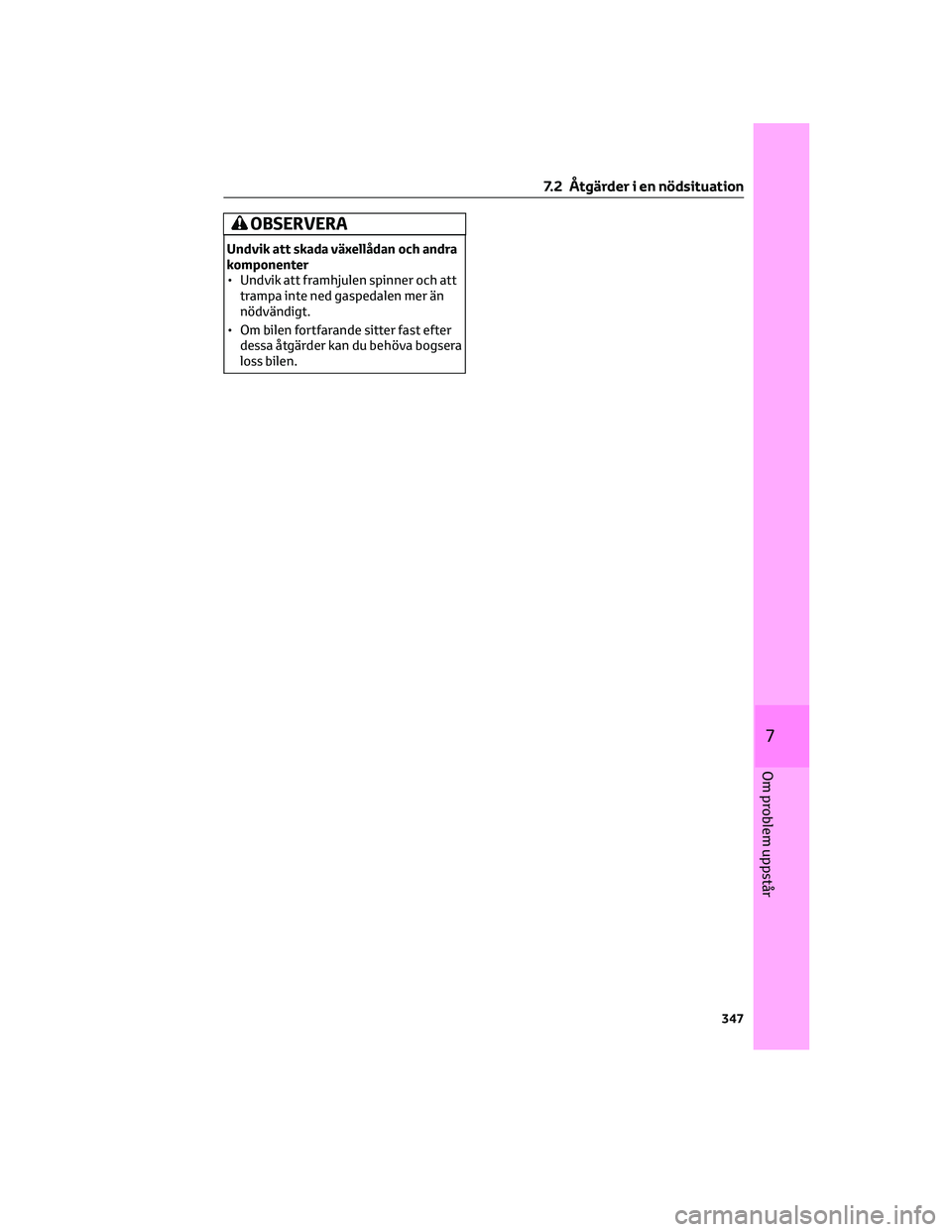

OBSERVERA
Undvik att skada växellådan och andra
komponenter
• Undvik att framhjulen spinner och att
trampa inte ned gaspedalen mer än
nödvändigt.
• Om bilen fortfarande sitter fast efter
dessa åtgärder kan du behöva bogsera
loss bilen.
7.2 Åtgärder i en nödsituation
347
7
Om problem uppstår

7.2 Åtgärder i en nödsituation
348
