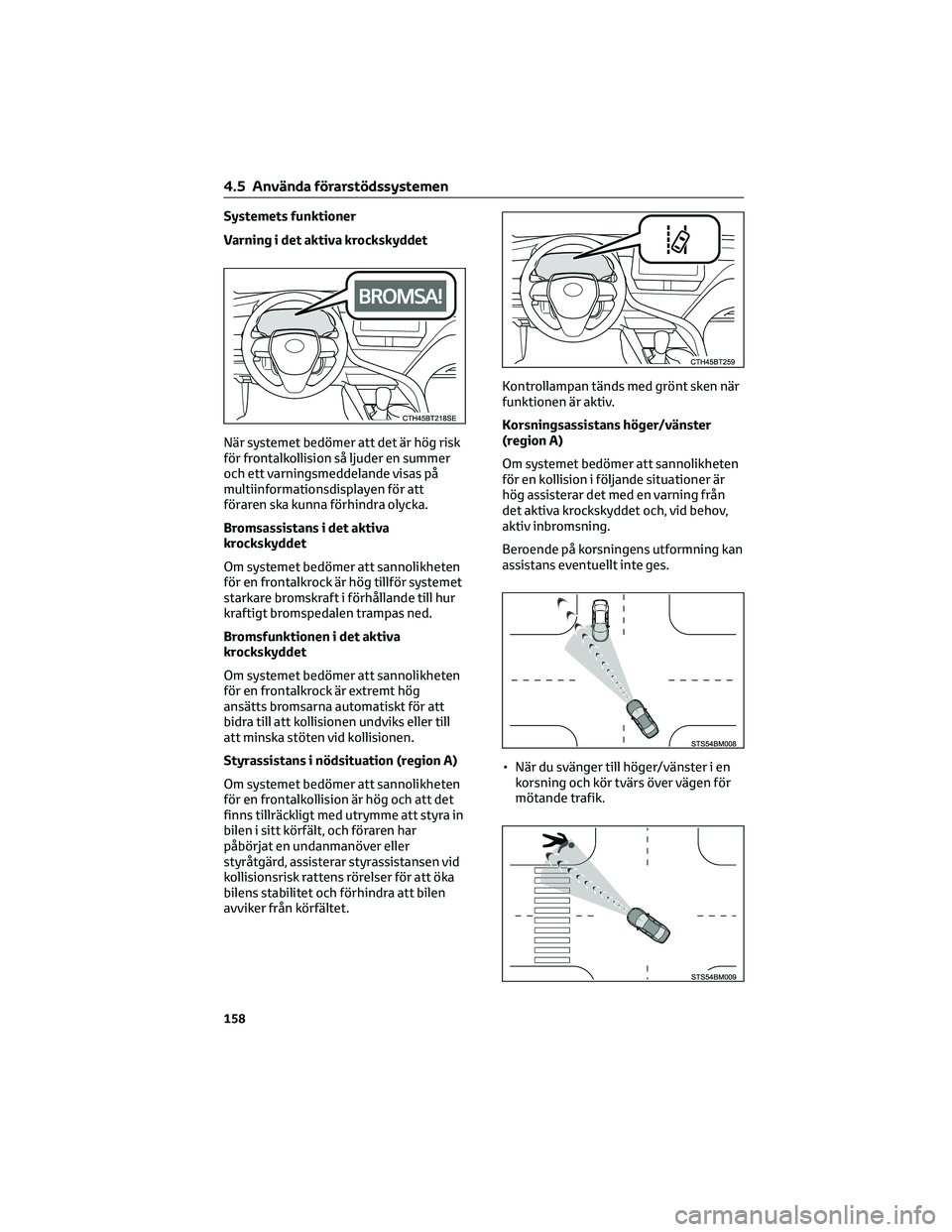

Systemets funktioner
Varning i det aktiva krockskyddet
När systemet bedömer att det är hög risk
för frontalkollision så ljuder en summer
och ett varningsmeddelande visas på
multiinformationsdisplayen för att
föraren ska kunna förhindra olycka.
Bromsassistans i det aktiva
krockskyddet
Om systemet bedömer att sannolikheten
för en frontalkrock är hög tillför systemet
starkare bromskraft i förhållande till hur
kraftigt bromspedalen trampas ned.
Bromsfunktionen i det aktiva
krockskyddet
Om systemet bedömer att sannolikheten
för en frontalkrock är extremt hög
ansätts bromsarna automatiskt för att
bidra till att kollisionen undviks eller till
att minska stöten vid kollisionen.
Styrassistans i nödsituation (region A)
Om systemet bedömer att sannolikheten
för en frontalkollision är hög och att det
finns tillräckligt med utrymme att styra in
bilen i sitt körfält, och föraren har
påbörjat en undanmanöver eller
styråtgärd, assisterar styrassistansen vid
kollisionsrisk rattens rörelser för att öka
bilens stabilitet och förhindra att bilen
avviker från körfältet.Kontrollampan tänds med grönt sken när
funktionen är aktiv.
Korsningsassistans höger/vänster
(region A)
Om systemet bedömer att sannolikheten
för en kollision i följande situationer är
hög assisterar det med en varning från
det aktiva krockskyddet och, vid behov,
aktiv inbromsning.
Beroende på korsningens utformning kan
assistans eventuellt inte ges.
• När du svänger till höger/vänster i en
korsning och kör tvärs över vägen för
mötande trafik.
4.5 Använda förarstödssystemen
158

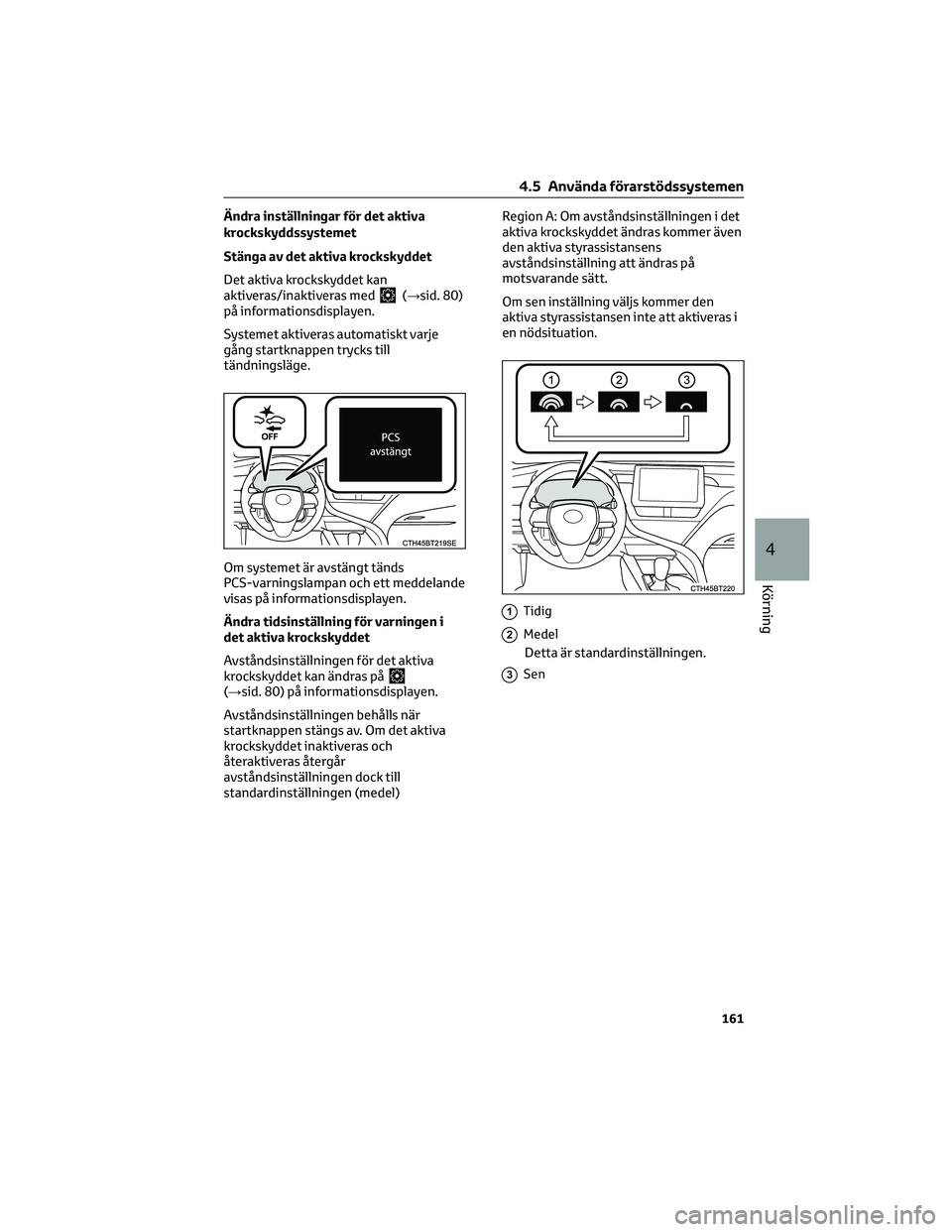

Ändra inställningar för det aktiva
krockskyddssystemet
Stänga av det aktiva krockskyddet
Det aktiva krockskyddet kan
aktiveras/inaktiveras med
(→sid. 80)
på informationsdisplayen.
Systemet aktiveras automatiskt varje
gång startknappen trycks till
tändningsläge.
Om systemet är avstängt tänds
PCS-varningslampan och ett meddelande
visas på informationsdisplayen.
Ändra tidsinställning för varningen i
det aktiva krockskyddet
Avståndsinställningen för det aktiva
krockskyddet kan ändras på
(→sid. 80) på informationsdisplayen.
Avståndsinställningen behålls när
startknappen stängs av. Om det aktiva
krockskyddet inaktiveras och
återaktiveras återgår
avståndsinställningen dock till
standardinställningen (medel)Region A: Om avståndsinställningen i det
aktiva krockskyddet ändras kommer även
den aktiva styrassistansens
avståndsinställning att ändras på
motsvarande sätt.
Om sen inställning väljs kommer den
aktiva styrassistansen inte att aktiveras i
en nödsituation.
1Tidig
2Medel
Detta är standardinställningen.
3Sen
4.5 Använda förarstödssystemen
161
4
Körning

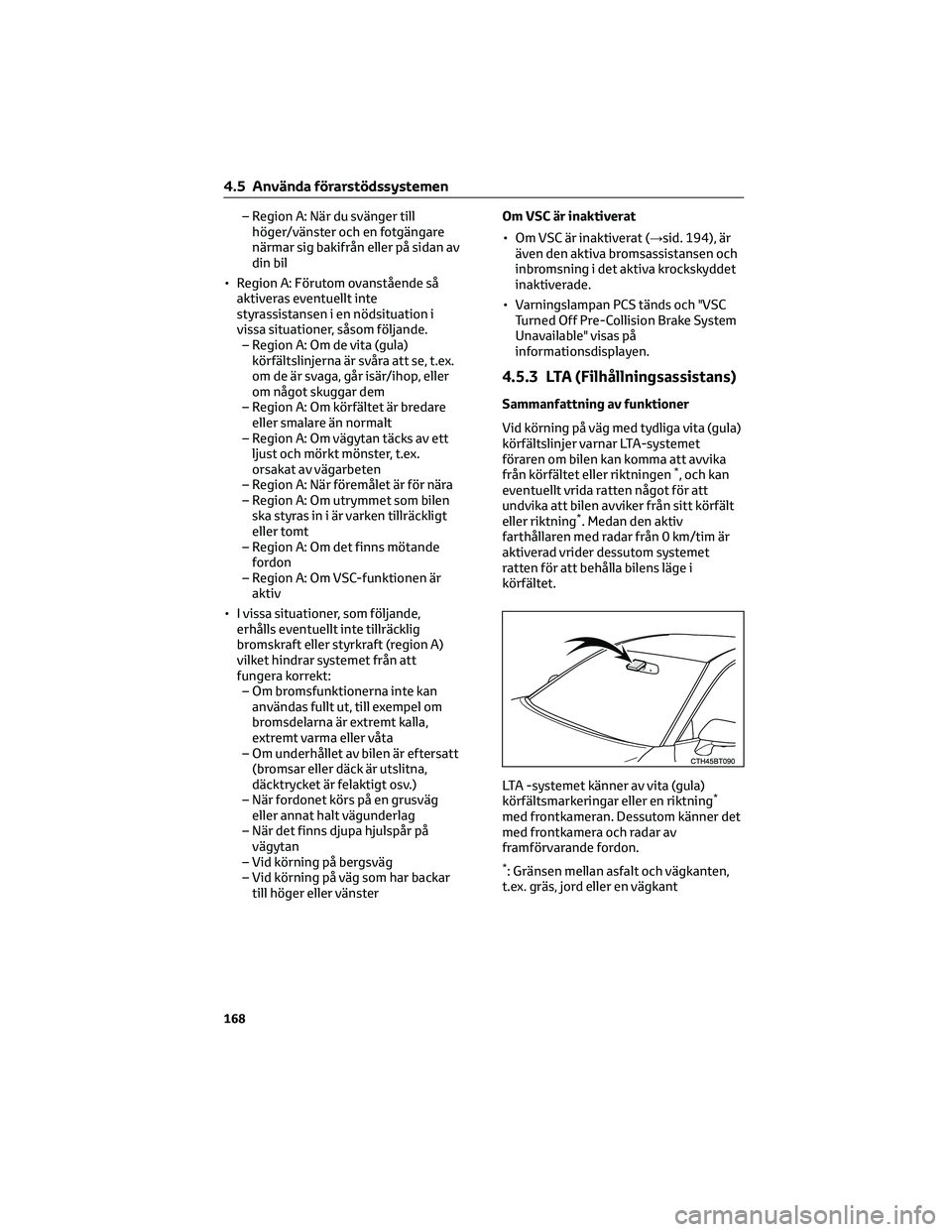

– Region A: När du svänger till
höger/vänster och en fotgängare
närmar sig bakifrån eller på sidan av
din bil
• Region A: Förutom ovanstående så
aktiveras eventuellt inte
styrassistansen i en nödsituation i
vissa situationer, såsom följande.
– Region A: Om de vita (gula)
körfältslinjerna är svåra att se, t.ex.
om de är svaga, går isär/ihop, eller
om något skuggar dem
– Region A: Om körfältet är bredare
eller smalare än normalt
– Region A: Om vägytan täcks av ett
ljust och mörkt mönster, t.ex.
orsakat av vägarbeten
– Region A: När föremålet är för nära
– Region A: Om utrymmet som bilen
ska styras in i är varken tillräckligt
eller tomt
– Region A: Om det finns mötande
fordon
– Region A: Om VSC-funktionen är
aktiv
• I vissa situationer, som följande,
erhålls eventuellt inte tillräcklig
bromskraft eller styrkraft (region A)
vilket hindrar systemet från att
fungera korrekt:
– Om bromsfunktionerna inte kan
användas fullt ut, till exempel om
bromsdelarna är extremt kalla,
extremt varma eller våta
– Om underhållet av bilen är eftersatt
(bromsar eller däck är utslitna,
däcktrycket är felaktigt osv.)
– När fordonet körs på en grusväg
eller annat halt vägunderlag
– När det finns djupa hjulspår på
vägytan
– Vid körning på bergsväg
– Vid körning på väg som har backar
till höger eller vänsterOm VSC är inaktiverat
• Om VSC är inaktiverat (→sid. 194), är
även den aktiva bromsassistansen och
inbromsning i det aktiva krockskyddet
inaktiverade.
• Varningslampan PCS tänds och "VSC
Turned Off Pre-Collision Brake System
Unavailable" visas på
informationsdisplayen.
4.5.3 LTA (Filhållningsassistans)
Sammanfattning av funktioner
Vid körning på väg med tydliga vita (gula)
körfältslinjer varnar LTA-systemet
föraren om bilen kan komma att avvika
från körfältet eller riktningen
*, och kan
eventuellt vrida ratten något för att
undvika att bilen avviker från sitt körfält
eller riktning
*. Medan den aktiv
farthållaren med radar från 0 km/tim är
aktiverad vrider dessutom systemet
ratten för att behålla bilens läge i
körfältet.
LTA -systemet känner av vita (gula)
körfältsmarkeringar eller en riktning
*
med frontkameran. Dessutom känner det
med frontkamera och radar av
framförvarande fordon.
*: Gränsen mellan asfalt och vägkanten,
t.ex. gräs, jord eller en vägkant
4.5 Använda förarstödssystemen
168

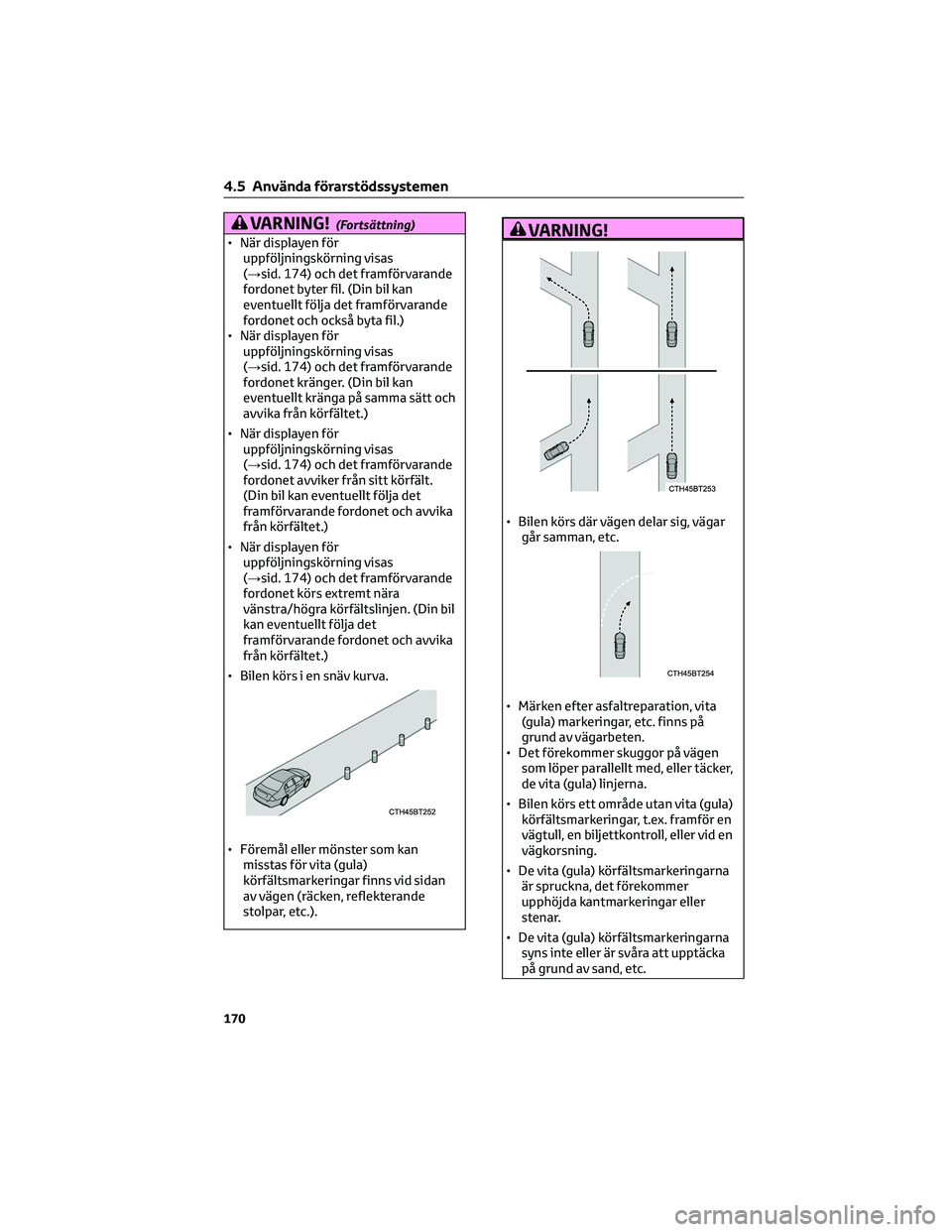

VARNING!(Fortsättning)
• När displayen för
uppföljningskörning visas
(→sid. 174) och det framförvarande
fordonet byter fil. (Din bil kan
eventuellt följa det framförvarande
fordonet och också byta fil.)
• När displayen för
uppföljningskörning visas
(→sid. 174) och det framförvarande
fordonet kränger. (Din bil kan
eventuellt kränga på samma sätt och
avvika från körfältet.)
• När displayen för
uppföljningskörning visas
(→sid. 174) och det framförvarande
fordonet avviker från sitt körfält.
(Din bil kan eventuellt följa det
framförvarande fordonet och avvika
från körfältet.)
• När displayen för
uppföljningskörning visas
(→sid. 174) och det framförvarande
fordonet körs extremt nära
vänstra/högra körfältslinjen. (Din bil
kan eventuellt följa det
framförvarande fordonet och avvika
från körfältet.)
• Bilen körs i en snäv kurva.
• Föremål eller mönster som kan
misstas för vita (gula)
körfältsmarkeringar finns vid sidan
av vägen (räcken, reflekterande
stolpar, etc.).
VARNING!
• Bilen körs där vägen delar sig, vägar
går samman, etc.
• Märken efter asfaltreparation, vita
(gula) markeringar, etc. finns på
grund av vägarbeten.
• Det förekommer skuggor på vägen
som löper parallellt med, eller täcker,
de vita (gula) linjerna.
• Bilen körs ett område utan vita (gula)
körfältsmarkeringar, t.ex. framför en
vägtull, en biljettkontroll, eller vid en
vägkorsning.
• De vita (gula) körfältsmarkeringarna
är spruckna, det förekommer
upphöjda kantmarkeringar eller
stenar.
• De vita (gula) körfältsmarkeringarna
syns inte eller är svåra att upptäcka
på grund av sand, etc.
4.5 Använda förarstödssystemen
170

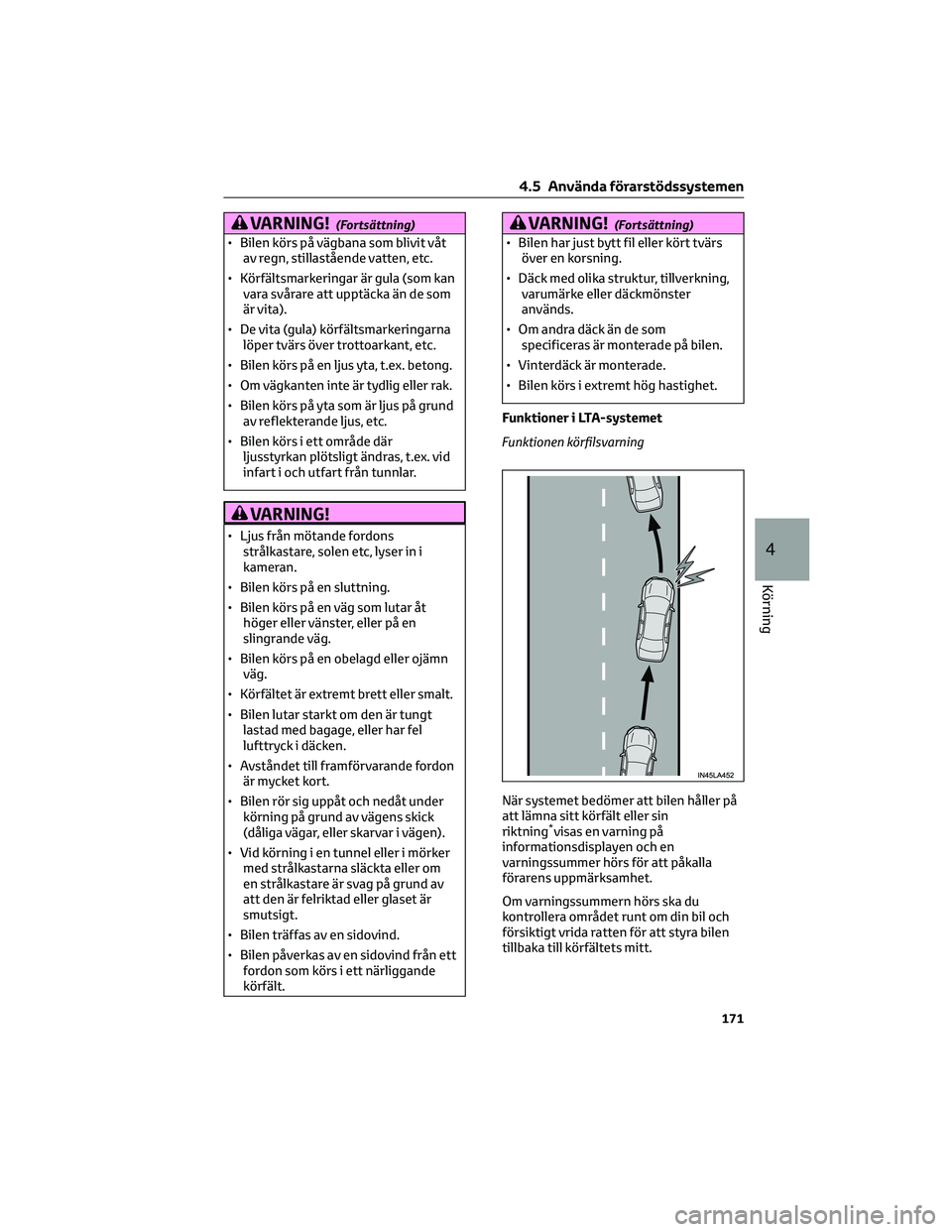

VARNING!(Fortsättning)
• Bilen körs på vägbana som blivit våt
av regn, stillastående vatten, etc.
• Körfältsmarkeringar är gula (som kan
vara svårare att upptäcka än de som
är vita).
• De vita (gula) körfältsmarkeringarna
löper tvärs över trottoarkant, etc.
• Bilen körs på en ljus yta, t.ex. betong.
• Om vägkanten inte är tydlig eller rak.
• Bilen körs på yta som är ljus på grund
av reflekterande ljus, etc.
• Bilen körs i ett område där
ljusstyrkan plötsligt ändras, t.ex. vid
infart i och utfart från tunnlar.
VARNING!
• Ljus från mötande fordons
strålkastare, solen etc, lyser in i
kameran.
• Bilen körs på en sluttning.
• Bilen körs på en väg som lutar åt
höger eller vänster, eller på en
slingrande väg.
• Bilen körs på en obelagd eller ojämn
väg.
• Körfältet är extremt brett eller smalt.
• Bilen lutar starkt om den är tungt
lastad med bagage, eller har fel
lufttryck i däcken.
• Avståndet till framförvarande fordon
är mycket kort.
• Bilen rör sig uppåt och nedåt under
körning på grund av vägens skick
(dåliga vägar, eller skarvar i vägen).
• Vid körning i en tunnel eller i mörker
med strålkastarna släckta eller om
en strålkastare är svag på grund av
att den är felriktad eller glaset är
smutsigt.
• Bilen träffas av en sidovind.
• Bilen påverkas av en sidovind från ett
fordon som körs i ett närliggande
körfält.
VARNING!(Fortsättning)
• Bilen har just bytt fil eller kört tvärs
över en korsning.
• Däck med olika struktur, tillverkning,
varumärke eller däckmönster
används.
• Om andra däck än de som
specificeras är monterade på bilen.
• Vinterdäck är monterade.
• Bilen körs i extremt hög hastighet.
Funktioner i LTA-systemet
Funktionen körfilsvarning
När systemet bedömer att bilen håller på
att lämna sitt körfält eller sin
riktning
*visas en varning på
informationsdisplayen och en
varningssummer hörs för att påkalla
förarens uppmärksamhet.
Om varningssummern hörs ska du
kontrollera området runt om din bil och
försiktigt vrida ratten för att styra bilen
tillbaka till körfältets mitt.
4.5 Använda förarstödssystemen
171
4
Körning

Modeller med BSM: När systemet
bedömer att bilen kan komma att avvika
från sitt körfält och att sannolikheten av
en kollision med ett fordon som kör om i
närliggande körfält är hög aktiveras
körfilsvarningen även om
körriktningsvisarna används.
*: Gränsen mellan asfalt och vägkanten,
t.ex. gräs, jord eller en vägkant

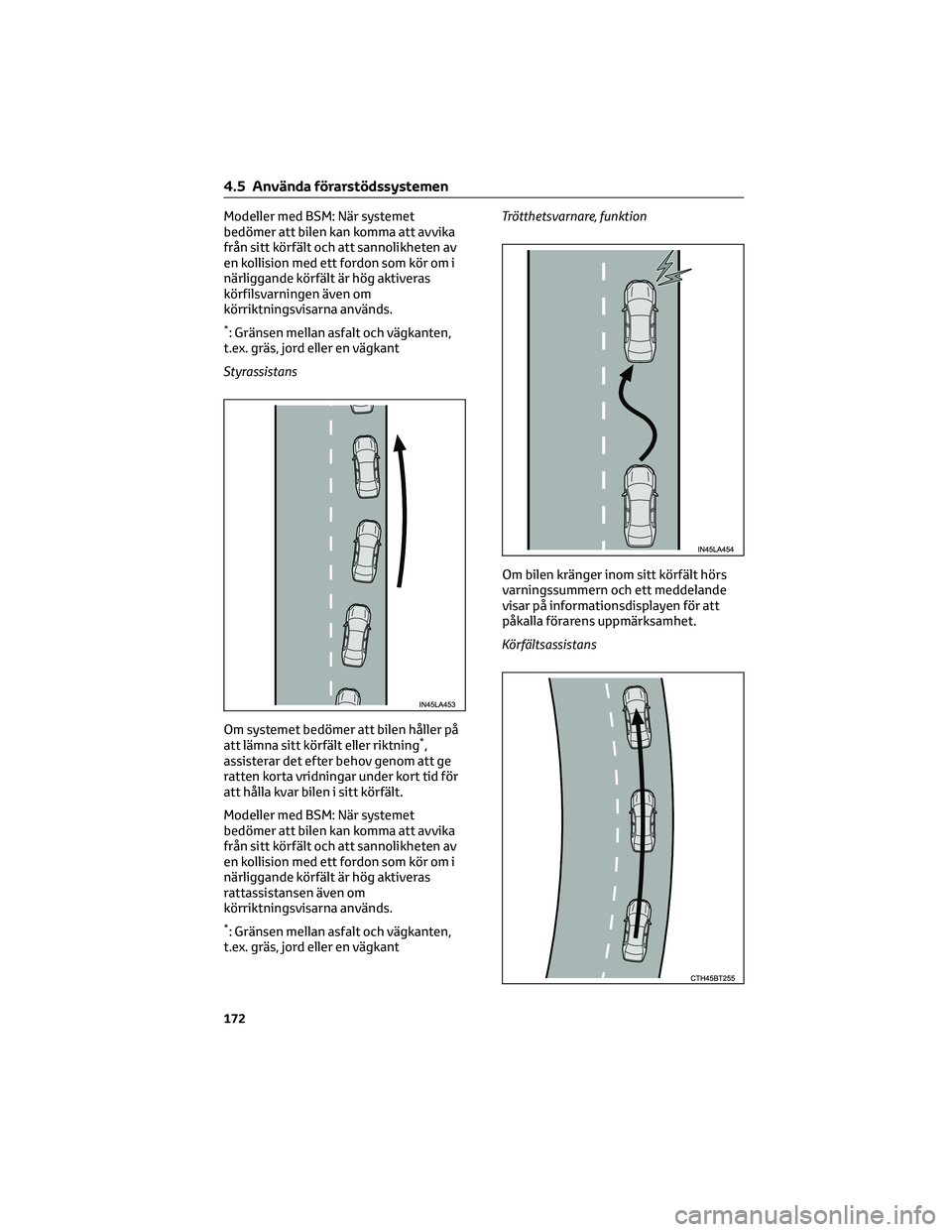

Styrassistans
Om systemet bedömer att bilen håller på
att lämna sitt körfält eller riktning
*,
assisterar det efter behov genom att ge
ratten korta vridningar under kort tid för
att hålla kvar bilen i sitt körfält.
Modeller med BSM: När systemet
bedömer att bilen kan komma att avvika
från sitt körfält och att sannolikheten av
en kollision med ett fordon som kör om i
närliggande körfält är hög aktiveras
rattassistansen även om
körriktningsvisarna används.
*: Gränsen mellan asfalt och vägkanten,
t.ex. gräs, jord eller en vägkantTrötthetsvarnare, funktion
Om bilen kränger inom sitt körfält hörs
varningssummern och ett meddelande
visar på informationsdisplayen för att
påkalla förarens uppmärksamhet.
Körfältsassistans
4.5 Använda förarstödssystemen
172

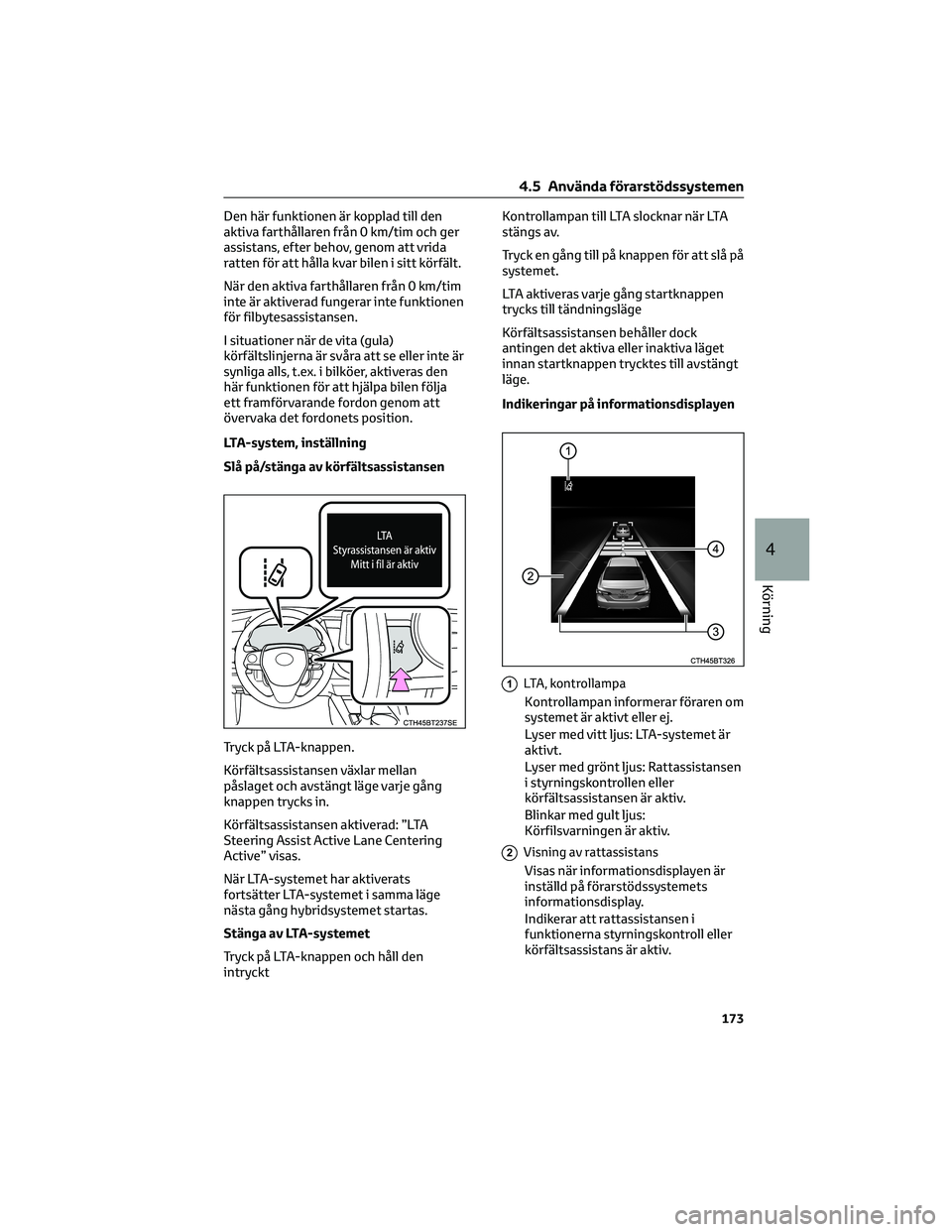

Den här funktionen är kopplad till den
aktiva farthållaren från 0 km/tim och ger
assistans, efter behov, genom att vrida
ratten för att hålla kvar bilen i sitt körfält.
När den aktiva farthållaren från 0 km/tim
inte är aktiverad fungerar inte funktionen
för filbytesassistansen.
I situationer när de vita (gula)
körfältslinjerna är svåra att se eller inte är
synliga alls, t.ex. i bilköer, aktiveras den
här funktionen för att hjälpa bilen följa
ett framförvarande fordon genom att
övervaka det fordonets position.
LTA-system, inställning
Slå på/stänga av körfältsassistansen
Tryck på LTA-knappen.
Körfältsassistansen växlar mellan
påslaget och avstängt läge varje gång
knappen trycks in.
Körfältsassistansen aktiverad: ”LTA
Steering Assist Active Lane Centering
Active” visas.
När LTA-systemet har aktiverats
fortsätter LTA-systemet i samma läge
nästa gång hybridsystemet startas.
Stänga av LTA-systemet
Tryck på LTA-knappen och håll den
intrycktKontrollampan till LTA slocknar när LTA
stängs av.
Tryck en gång till på knappen för att slå på
systemet.
LTA aktiveras varje gång startknappen
trycks till tändningsläge
Körfältsassistansen behåller dock
antingen det aktiva eller inaktiva läget
innan startknappen trycktes till avstängt
läge.
Indikeringar på informationsdisplayen
1LTA, kontrollampa
Kontrollampan informerar föraren om
systemet är aktivt eller ej.
Lyser med vitt ljus: LTA-systemet är
aktivt.
Lyser med grönt ljus: Rattassistansen
i styrningskontrollen eller
körfältsassistansen är aktiv.
Blinkar med gult ljus:
Körfilsvarningen är aktiv.
2Visning av rattassistans
Visas när informationsdisplayen är
inställd på förarstödssystemets
informationsdisplay.
Indikerar att rattassistansen i
funktionerna styrningskontroll eller
körfältsassistans är aktiv.
4.5 Använda förarstödssystemen
173
4
Körning

Körfältets båda yttersidor visas:
Indikerar att rattassistansen i
körfältsassistansen är aktiv.
En yttersida av körfältet visas:
Indikerar att rattassistansen i
styrningskontrollen är aktiv.
Körfältets båda yttersidor blinkar:
Uppmärksammar föraren på att en
åtgärd krävs för att stanna kvar i
mitten av körfältet
(körfältsassistans).
3Funktionen körfilsvarning, display
Visas när informationsdisplayen är
inställd på förarstödssystemets
informationsdisplay.
Ytan i visade vita linjer är vit
Indikerar att systemet känner av vita
(gula) linjer eller en riktning
*.Om
bilen lämnar sitt körfält blinkar de
vita linjerna, som visas på bilens sida,
med orange sken.
Ytan innanför visade linjer är svart
Indikerar att systemet inte kan känna
av vita (gula) linjer eller en riktning,
*
eller att det har stängts av tillfälligt.*: Gränsen mellan asfalt och
vägkanten, t.ex. gräs, jord eller en
vägkant
4Visning av uppföljningskörning
Visas när informationsdisplayen är
inställd på förarstödssystemets
informationsdisplay.
Indikerar att körfältsassistansens
styrassistans är aktiv genom att den
övervakar det framförvarande
fordonets position.
När uppföljningskörningen visas, om
det framförvarande fordonet rör sig
kan din bil röra sig på samma sätt. Var
alltid uppmärksam på omgivningen
och använd ratten när det behövs för
att korrigera bilens riktning och
säkerställa säkerheten.
Driftsvillkor för respektive funktion
• Körfilsvarning, funktion
Den här funktionen aktiveras när
samtliga nedanstående
förutsättningar uppfylls.
– LTA är aktiverat.
– Bilens hastighet är minst cirka
50 km/tim.
*1
– Systemet känner av vita (gula)
körfältslinjer eller en riktning*2.
(Om en vit [gul] linje eller riktning*2
bara detekteras på en sida kommer
systemet att bara aktiveras på den
detekterade sidan.)
– Körfältets bredd är minst cirka 3 m.
– Körriktningsvisaren används inte.
(Modeller med BSM: Utom när en
annan bil är i körfältet på sidan som
körriktningsvisaren indikerade)
– Bilen körs inte i en snäv kurva.
– Inga systemstörningar känns av.
(→Sid. 176)
*1: Funktionen aktiveras även om bilens
hastighet är lägre än cirka 50 km/tim när
körfältsassistansen är aktiverad.
*2: Gränsen mellan asfalt och vägkanten,
t.ex. gräs, jord eller en kantsten
• Styrassistans
Den här funktionen aktiveras när
samtliga följande förutsättningar
uppfylls, utöver
driftsförutsättningarna för
funktionen för körfilsvarning.
4.5 Använda förarstödssystemen
174

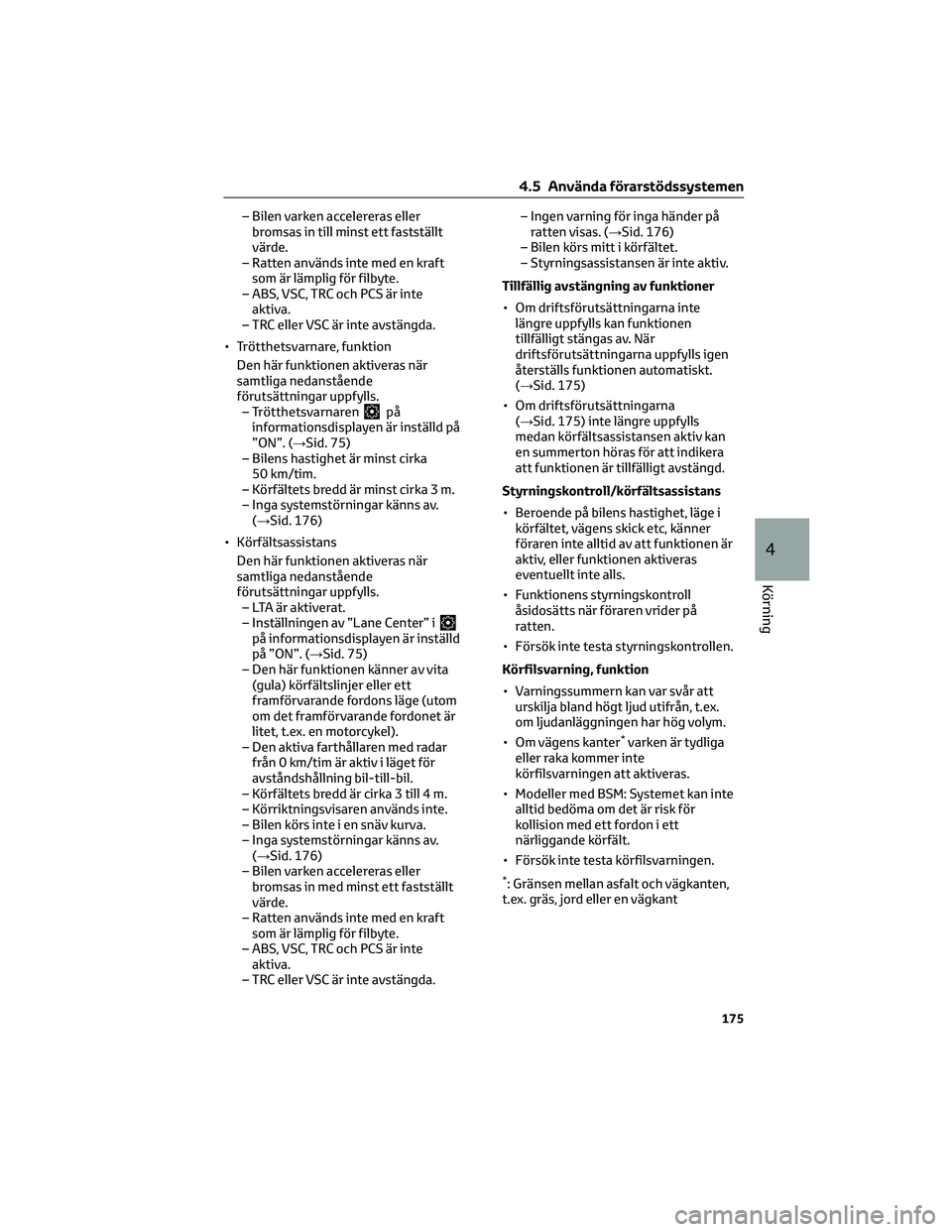

– Bilen varken accelereras eller
bromsas in till minst ett fastställt
värde.
– Ratten används inte med en kraft
som är lämplig för filbyte.
– ABS, VSC, TRC och PCS är inte
aktiva.
– TRC eller VSC är inte avstängda.
• Trötthetsvarnare, funktion
Den här funktionen aktiveras när
samtliga nedanstående
förutsättningar uppfylls.
– Trötthetsvarnaren
på
informationsdisplayen är inställd på
”ON”. (→Sid. 75)
– Bilens hastighet är minst cirka
50 km/tim.
– Körfältets bredd är minst cirka 3 m.
– Inga systemstörningar känns av.
(→Sid. 176)
• Körfältsassistans
Den här funktionen aktiveras när
samtliga nedanstående
förutsättningar uppfylls.
– LTA är aktiverat.
– Inställningen av ”Lane Center” i
på informationsdisplayen är inställd
på ”ON”. (→Sid. 75)
– Den här funktionen känner av vita
(gula) körfältslinjer eller ett
framförvarande fordons läge (utom
om det framförvarande fordonet är
litet, t.ex. en motorcykel).
– Den aktiva farthållaren med radar
från 0 km/tim är aktiv i läget för
avståndshållning bil-till-bil.
– Körfältets bredd är cirka 3 till 4 m.
– Körriktningsvisaren används inte.
– Bilen körs inte i en snäv kurva.
– Inga systemstörningar känns av.
(→Sid. 176)
– Bilen varken accelereras eller
bromsas in med minst ett fastställt
värde.
– Ratten används inte med en kraft
som är lämplig för filbyte.
– ABS, VSC, TRC och PCS är inte
aktiva.
– TRC eller VSC är inte avstängda.– Ingen varning för inga händer på
ratten visas. (→Sid. 176)
– Bilen körs mitt i körfältet.
– Styrningsassistansen är inte aktiv.
Tillfällig avstängning av funktioner
• Om driftsförutsättningarna inte
längre uppfylls kan funktionen
tillfälligt stängas av. När
driftsförutsättningarna uppfylls igen
återställs funktionen automatiskt.
(→Sid. 175)
• Om driftsförutsättningarna
(→Sid. 175) inte längre uppfylls
medan körfältsassistansen aktiv kan
en summerton höras för att indikera
att funktionen är tillfälligt avstängd.
Styrningskontroll/körfältsassistans
• Beroende på bilens hastighet, läge i
körfältet, vägens skick etc, känner
föraren inte alltid av att funktionen är
aktiv, eller funktionen aktiveras
eventuellt inte alls.
• Funktionens styrningskontroll
åsidosätts när föraren vrider på
ratten.
• Försök inte testa styrningskontrollen.
Körfilsvarning, funktion
• Varningssummern kan var svår att
urskilja bland högt ljud utifrån, t.ex.
om ljudanläggningen har hög volym.
• Om vägens kanter
*varken är tydliga
eller raka kommer inte
körfilsvarningen att aktiveras.
• Modeller med BSM: Systemet kan inte
alltid bedöma om det är risk för
kollision med ett fordon i ett
närliggande körfält.
• Försök inte testa körfilsvarningen.
*: Gränsen mellan asfalt och vägkanten,
t.ex. gräs, jord eller en vägkant
4.5 Använda förarstödssystemen
175
4
Körning

Varning för inga händer på ratten
I följande situationer visas ett
varningsmeddelande som uppmanar
föraren att hålla i ratten och symbolen
på bilden visas på informationsdisplayen
för att varna föraren. Varningen upphör
när systemet bedömer att föraren håller
i ratten. Ha alltid händerna på ratten när
det här systemet används oavsett
varningar.
• När systemet bedömer att föraren kör
utan att hålla i ratten medan
körfältsassistansen är aktiv.
Om föraren fortsätter att inte ha
händerna på ratten hörs summertonen,
föraren varnas och funktionen stängs
tillfälligt av. Denna varning fungerar på
samma sätt när föraren oupphörligt bara
använder ratten med små vridningar.
• Om systemet bedömer att bilen
eventuellt kommer att avvika från
körfältet vid körning i en kurva medan
körfältsassistansen är aktiv.
Beroende på bilens skick och rådande
vägförhållanden aktiveras eventuellt
inte varningen.
• När systemet bedömer att föraren kör
utan att hålla i ratten medan
rattassistansen i
styrassistansfunktionen är aktiv.
Om föraren fortsätter att köra utan att
hålla i ratten och rattassistansen är aktiv
hörs summertonen och föraren varnas.
För varje gång summertonen hörs blir
den längre.Trötthetsvarnare, funktion
Om systemet bedömer att föraren har
tagit händerna från ratten medan
trötthetsvarnaren är aktiverad hörs en
summerton och ett
varningsmeddelande visas som
uppmanar föraren att ta en rast
samtidigt som symbolen på bilden visas
på informationsdisplayen.
Beroende på bilens skick och rådande
vägförhållanden aktiveras varningen
eventuellt inte.
Varningsmeddelande
Om följande varningsmeddelande visas
på informationsdisplayen och
LTA-indikatorn tänds med orange sken
ska du följa lämplig metod för
felsökning. Dessutom, om ett annat
varningsmeddelande visas ska du följa
anvisningarna i på skärmen.
• ”LTA Malfunction Visit Your Dealer”
Systemet fungerar eventuellt inte på
rätt sätt. Låt en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer
kontrollera bilen.
• ”LTA Unavailable”
Systemet har tillfälligt stängts av på
grund av funktionsstörning i en annan
sensor än frontkameran. Stäng av
LTA-systemet, vänta en kort stund och
slå därefter på LTA-systemet igen.
4.5 Använda förarstödssystemen
176
