449
4-3. Entretien à faire soi-même
4
Entretien et soin
COROLLA_D

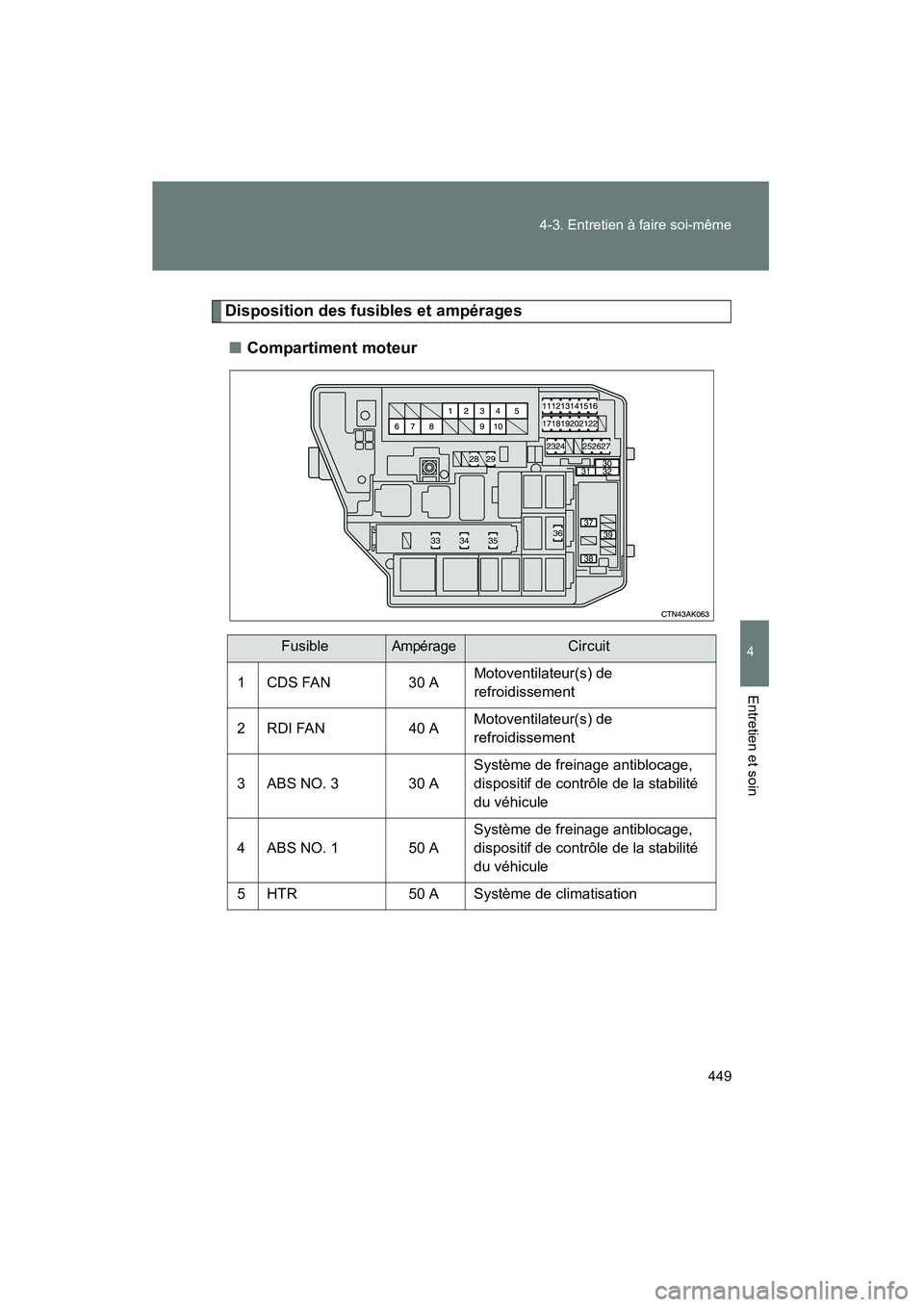

Disposition des fusibles et ampérages
■ Compartiment moteur
FusibleAmpérageCircuit
1 CDS FAN 30 AMotoventilateur(s) de
refroidissement
2 RDI FAN 40 AMotoventilateur(s) de
refroidissement
3 ABS NO. 3 30 A Système de freinage antiblocage,
dispositif de contrôle de la stabilité
du véhicule
4 ABS NO. 1 50 A Système de freinage antiblocage,
dispositif de contrôle de la stabilité
du véhicule
5 HTR 50 A Système de climatisation

450 4-3. Entretien à faire soi-même
COROLLA_D

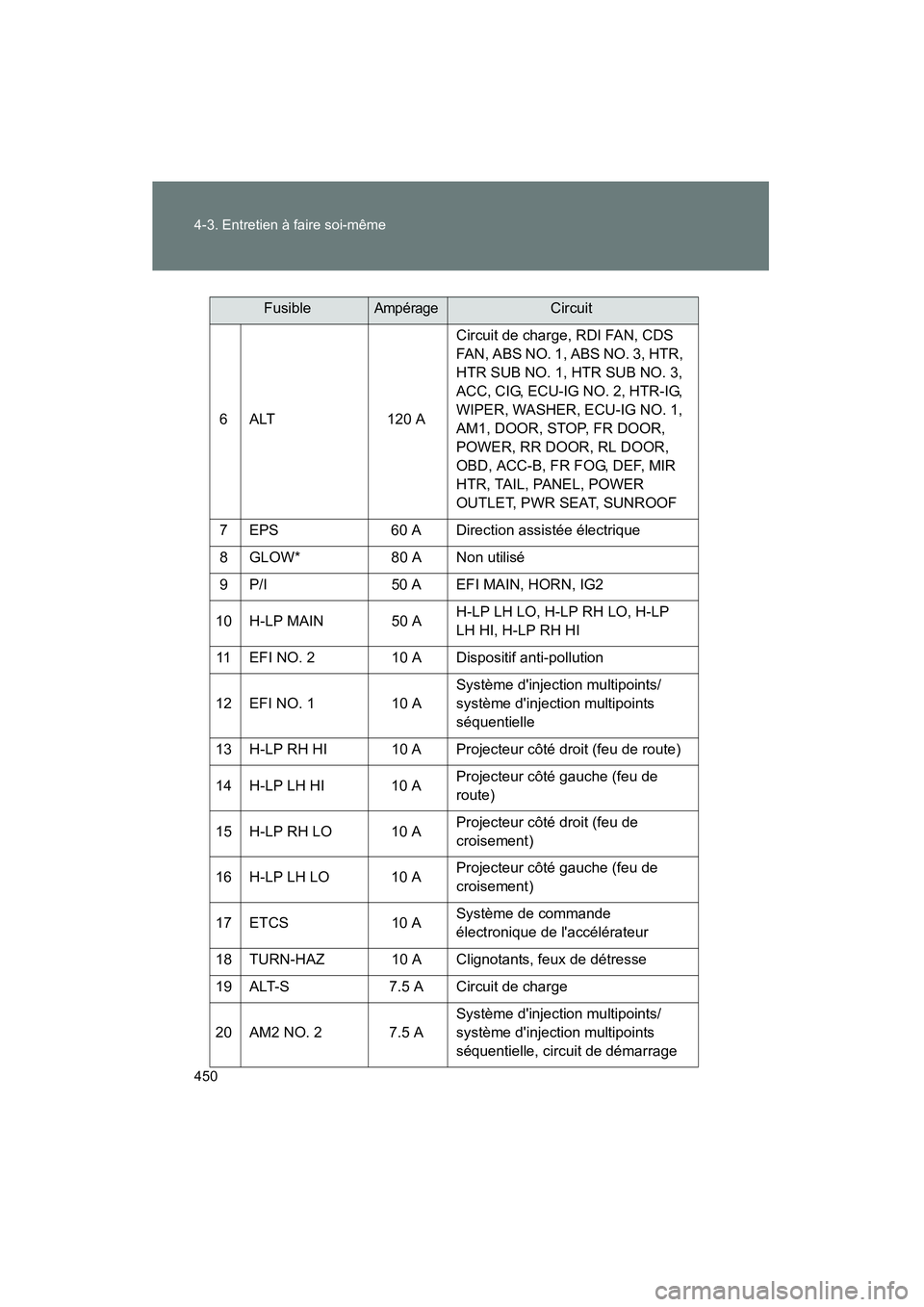

6 ALT120 ACircuit de charge, RDI FAN, CDS
FAN, ABS NO. 1, ABS NO. 3, HTR,
HTR SUB NO. 1, HTR SUB NO. 3,
ACC, CIG, ECU-IG NO. 2, HTR-IG,
WIPER, WASHER, ECU-IG NO. 1,
AM1, DOOR, STOP, FR DOOR,
POWER, RR DOOR, RL DOOR,
OBD, ACC-B, FR FOG, DEF, MIR
HTR, TAIL, PANEL, POWER
OUTLET, PWR SEAT, SUNROOF
7 EPS 60 A Direction assistée électrique
8 GLOW* 80 A Non utilisé
9 P/I 50 A EFI MAIN, HORN, IG2
10 H-LP MAIN 50 A H-LP LH LO, H-LP RH LO, H-LP
LH HI, H-LP RH HI
11 EFI NO. 2 10 A Dispositif anti-pollution
12 EFI NO. 1 10 ASystème d'injection multipoints/
système d'injection multipoints
séquentielle
13 H-LP RH HI 10 A Projecteur côté droit (feu de route)
14 H-LP LH HI 10 A Projecteur côté gauche (feu de
route)
15 H-LP RH LO 10 A Projecteur côté droit (feu de
croisement)
16 H-LP LH LO 10 A Projecteur côté gauche (feu de
croisement)
17 ETCS 10 ASystème de commande
électronique de l'accélérateur
18 TURN-HAZ 10 A Clignotants, feux de détresse
19 ALT-S 7.5 A Circuit de charge
20 AM2 NO. 2 7.5 A Système d'injection multipoints/
système d'injection multipoints
séquentielle, circuit de démarrage
FusibleAmpérageCircuit

451
4-3. Entretien à faire soi-même
4
Entretien et soin
COROLLA_D

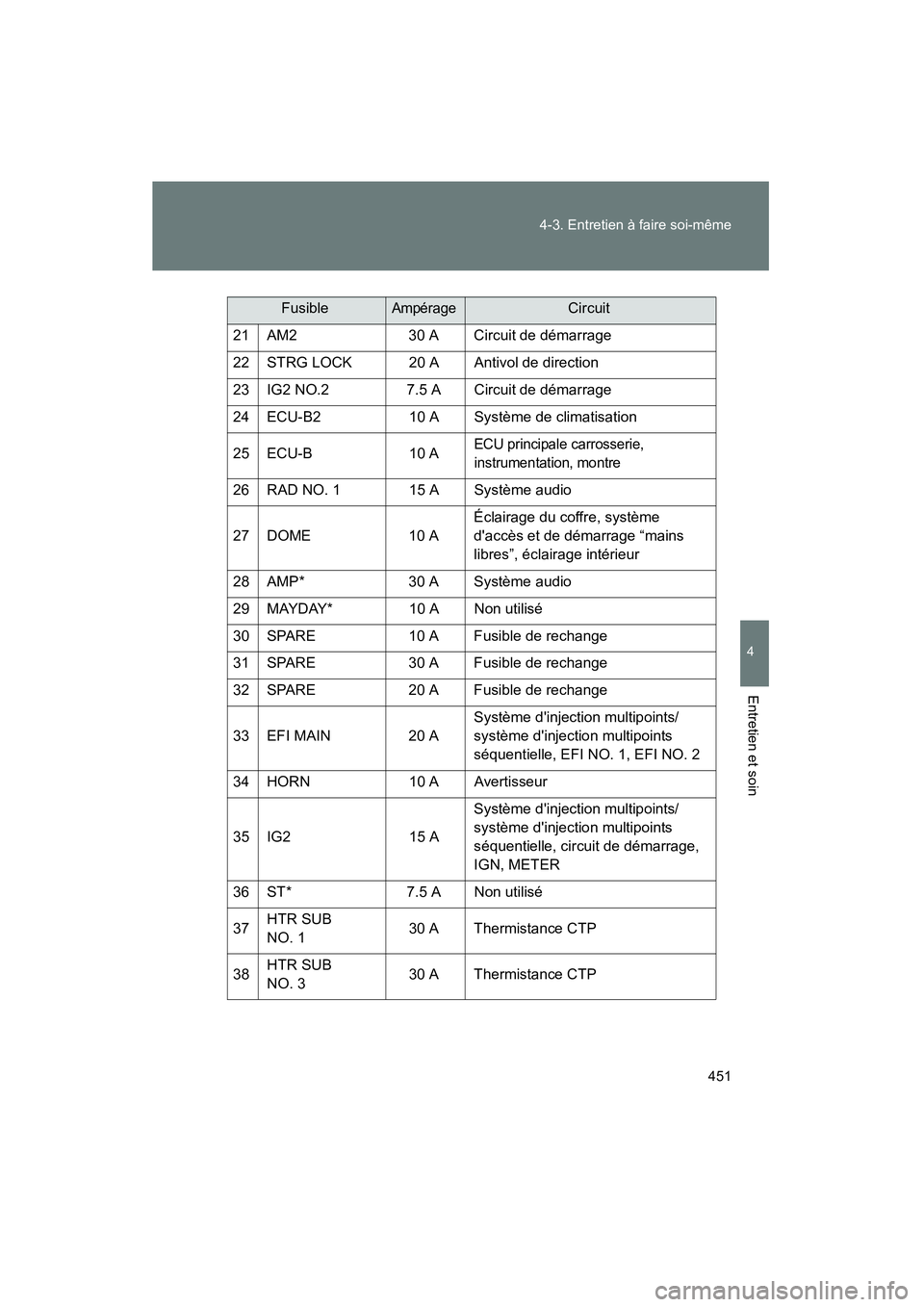

21 AM2
30 A Circuit de démarrage
22 STRG LOCK 20 A Antivol de direction
23 IG2 NO.2 7.5 A Circuit de démarrage
24 ECU-B2 10 A Système de climatisation
25 ECU-B 10 A
ECU principale carrosserie,
instrumentation, montre
26 RAD NO. 1 15 A Système audio
27 DOME10 AÉclairage du coffre, système
d'accès et de démarrage “mains
libres”, éclairage intérieur
28 AMP* 30 A Système audio
29 MAYDAY* 10 A Non utilisé
30 SPARE 10 A Fusible de rechange
31 SPARE 30 A Fusible de rechange
32 SPARE 20 A Fusible de rechange
33 EFI MAIN 20 ASystème d'injection multipoints/
système d'injection multipoints
séquentielle, EFI NO. 1, EFI NO. 2
34 HORN 10 A Avertisseur
35 IG2 15 ASystème d'injection multipoints/
système d'injection multipoints
séquentielle, circuit de démarrage,
IGN, METER
36 ST* 7.5 A Non utilisé
37 HTR SUB
NO. 1 30 A Thermistance CTP
38 HTR SUB
NO. 3 30 A Thermistance CTP
FusibleAmpérageCircuit

452 4-3. Entretien à faire soi-même
COROLLA_D

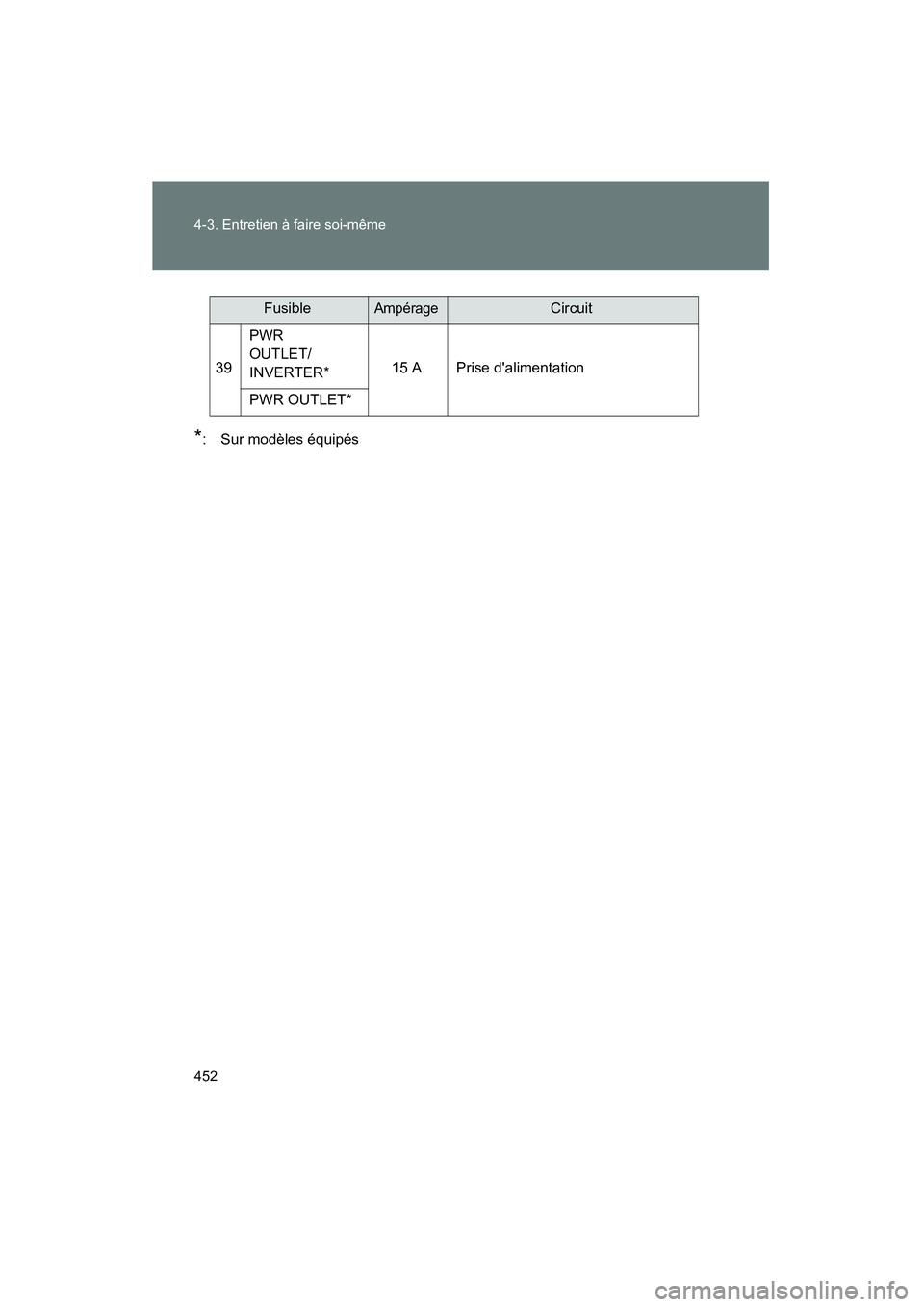

*: Sur modèles équipés39
PWR
OUTLET/
INVERTER*
15 A Prise d'alimentation
PWR OUTLET*
FusibleAmpérageCircuit

453
4-3. Entretien à faire soi-même
4
Entretien et soin
COROLLA_D
■

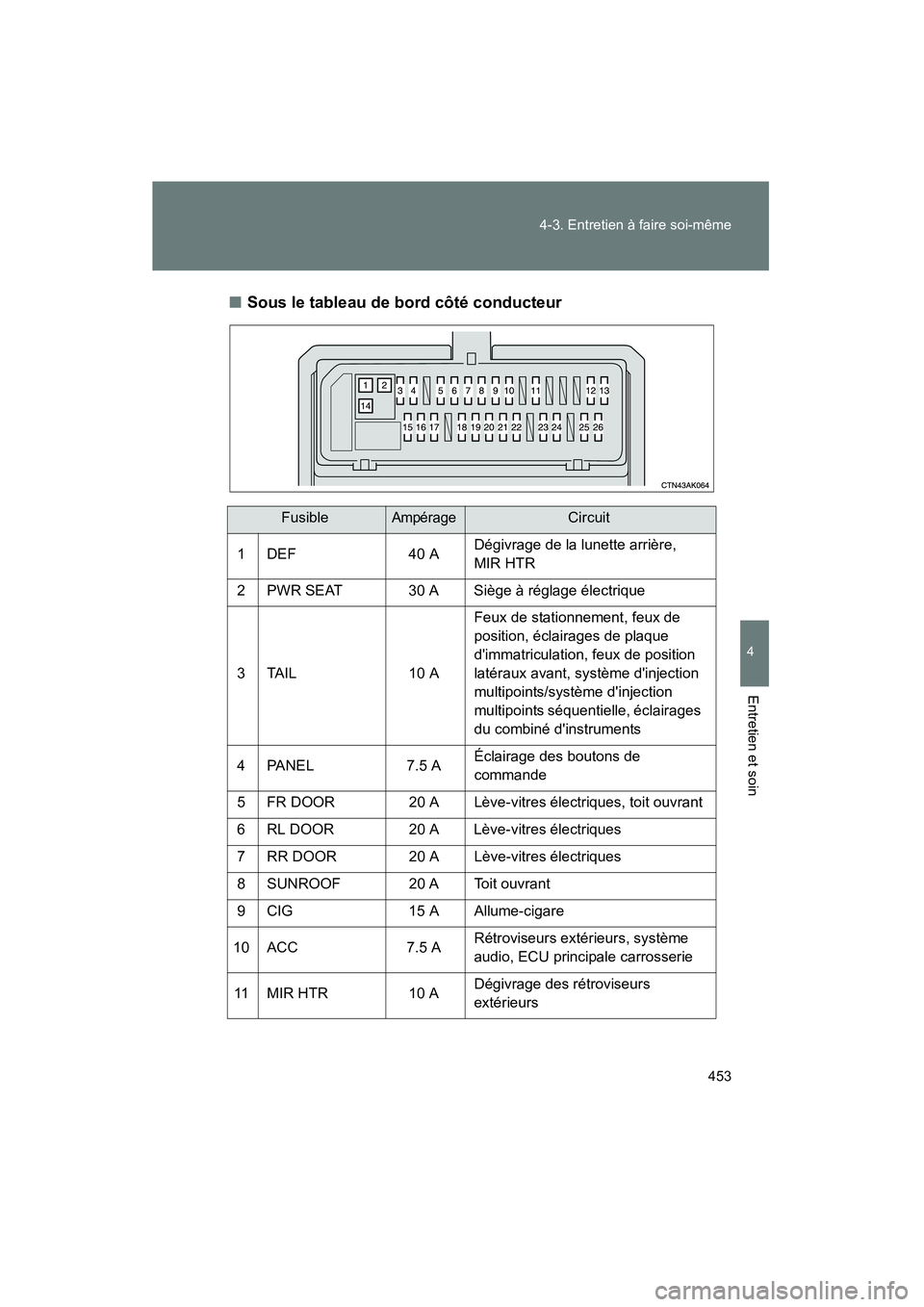

Sous le tableau de bord côté conducteur
FusibleAmpérageCircuit
1 DEF 40 ADégivrage de la lunette arrière,
MIR HTR
2 PWR SEAT 30 A Siège à réglage électrique
3 TAIL 10 AFeux de stationnement, feux de
position, éclairages de plaque
d'immatriculation, feux de position
latéraux avant, système d'injection
multipoints/système d'injection
multipoints séquentielle, éclairages
du combiné d'instruments
4 PANEL 7.5 AÉclairage des boutons de
commande
5 FR DOOR 20 A Lève-vitres électriques, toit ouvrant
6 RL DOOR 20 A Lève-vitres électriques
7 RR DOOR 20 A Lève-vitres électriques
8 SUNROOF 20 A Toit ouvrant
9 CIG 15 A Allume-cigare
10 ACC 7.5 ARétroviseurs extérieurs, système
audio, ECU principale carrosserie
11 MIR HTR 10 ADégivrage des rétroviseurs
extérieurs

454 4-3. Entretien à faire soi-même
COROLLA_D

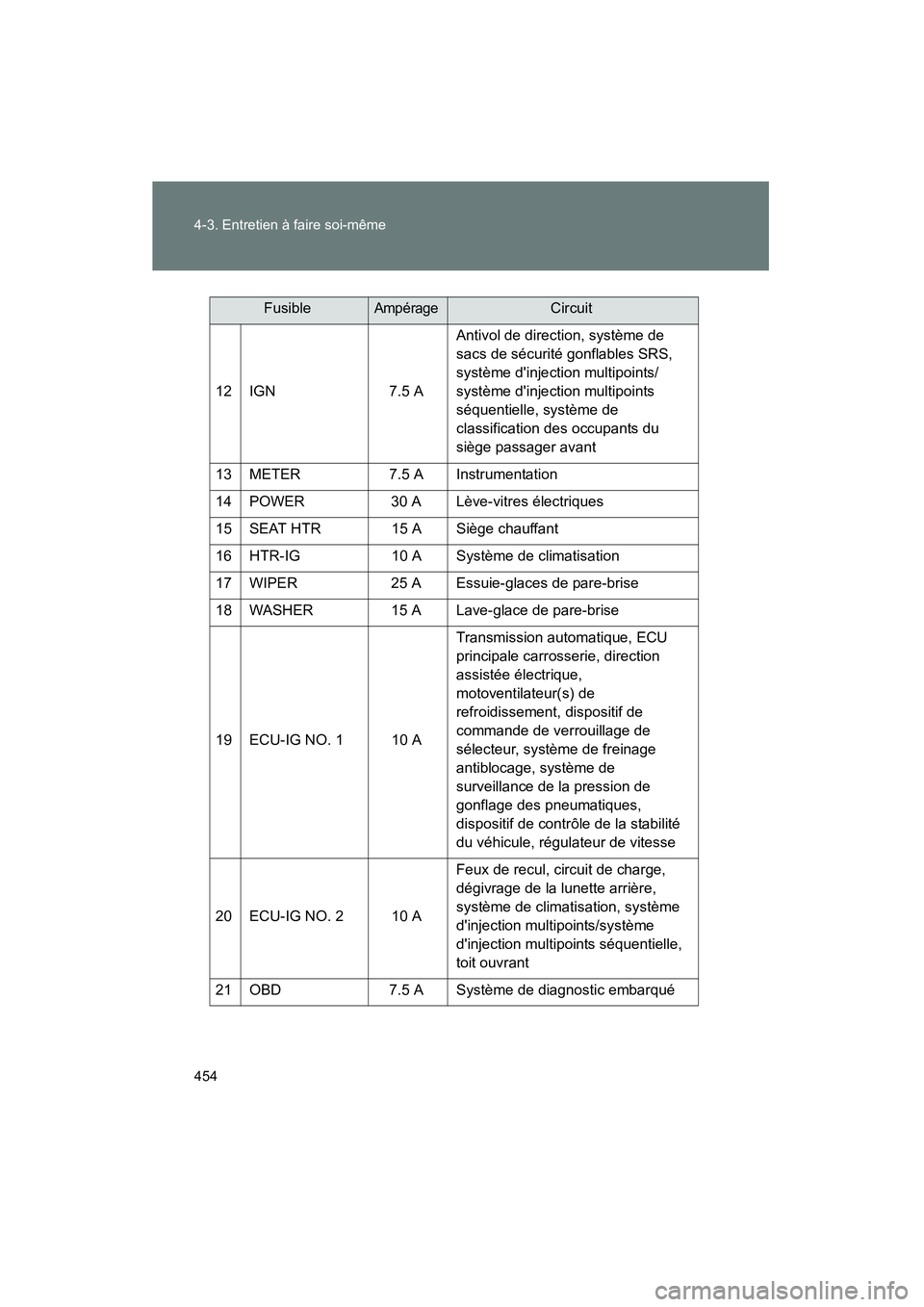

12 IGN7.5 AAntivol de direction, système de
sacs de sécurité gonflables SRS,
système d'injection multipoints/
système d'injection multipoints
séquentielle, système de
classification des occupants du
siège passager avant
13 METER 7.5 A Instrumentation
14 POWER 30 A Lève-vitres électriques
15 SEAT HTR 15 A Siège chauffant
16 HTR-IG 10 A Système de climatisation
17 WIPER 25 A Essuie-glaces de pare-brise
18 WASHER 15 A Lave-glace de pare-brise
19 ECU-IG NO. 1 10 A Transmission automatique, ECU
principale carrosserie, direction
assistée électrique,
motoventilateur(s) de
refroidissement, dispositif de
commande de verrouillage de
sélecteur, système de freinage
antiblocage, système de
surveillance de la pression de
gonflage des pneumatiques,
dispositif de contrôle de la stabilité
du véhicule, régulateur de vitesse
20 ECU-IG NO. 2 10 A Feux de recul, circuit de charge,
dégivrage de la lunette arrière,
système de climatisation, système
d'injection multipoints/système
d'injection multipoints séquentielle,
toit ouvrant
21 OBD 7.5 A Système de diagnostic embarqué
FusibleAmpérageCircuit

455
4-3
. Entr etien à fai re s oi-même
4
Ent retien et soin
COROL LA_D

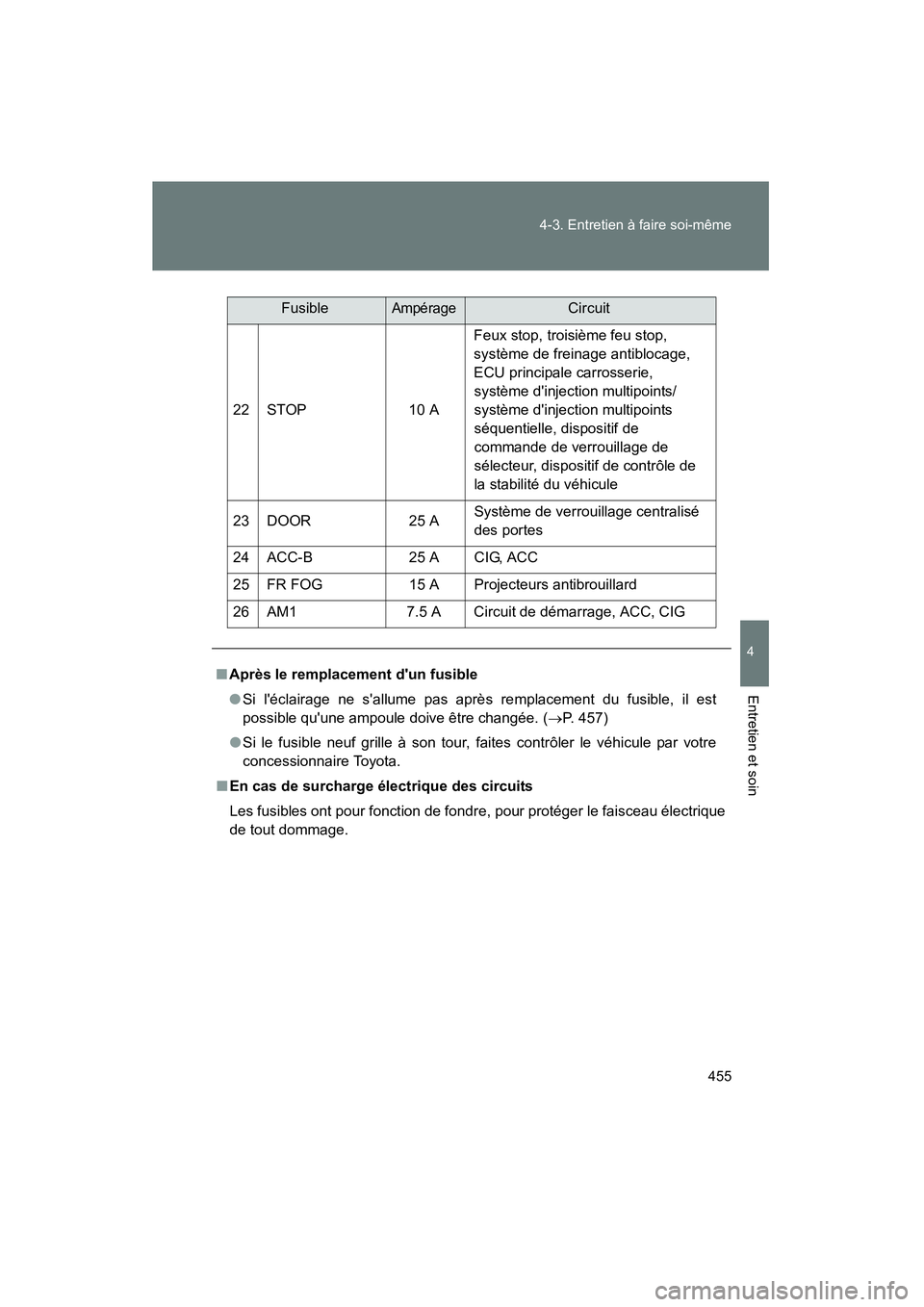

22 STOP 10 AF
eux stop, trois ième feu stop,
sys tème de freinage anti blocage,
ECU pr inc ipale c arros serie,
sys tème d'in jection mul tipoint s/
sys tème d'in jection mul tipoint s
s équenti elle, dis positi f de
c ommande de v errouillage de
s électeur , dispos itif de contrôle de
la s tabil ité du v éhicule
23 DOOR 25 ASy
stème de v errouillage c entral isé
des portes
24 ACC-B 25 ACIG , ACC
25 FR FOG 15 AProjecteurs antibrouillard
26 AM1 7.5 ACircuit de démarrage, ACC, CIG
■ Après le remp lacement d'un fusible
● Si l'éc lairage ne s'all ume pas après rempl ace ment du fusible, il es t
pos sibl e qu'une ampoule doi ve être changée. ( →P. 457)
● Si le fus ible neuf grille à son tour , faites contrôl er le v éhicule p ar vo tre
c onces sionnai re T oyota.
■ En cas d e surcharge électrique des circuit s
Les fusibles ont pour fonction de fondre, pour protéger le fais ceau élec trique
de tout dommage.
FusibleAmpé rageCircui t

456 4-3. Entre tie n à fai re s oi-même
COROL LA_D

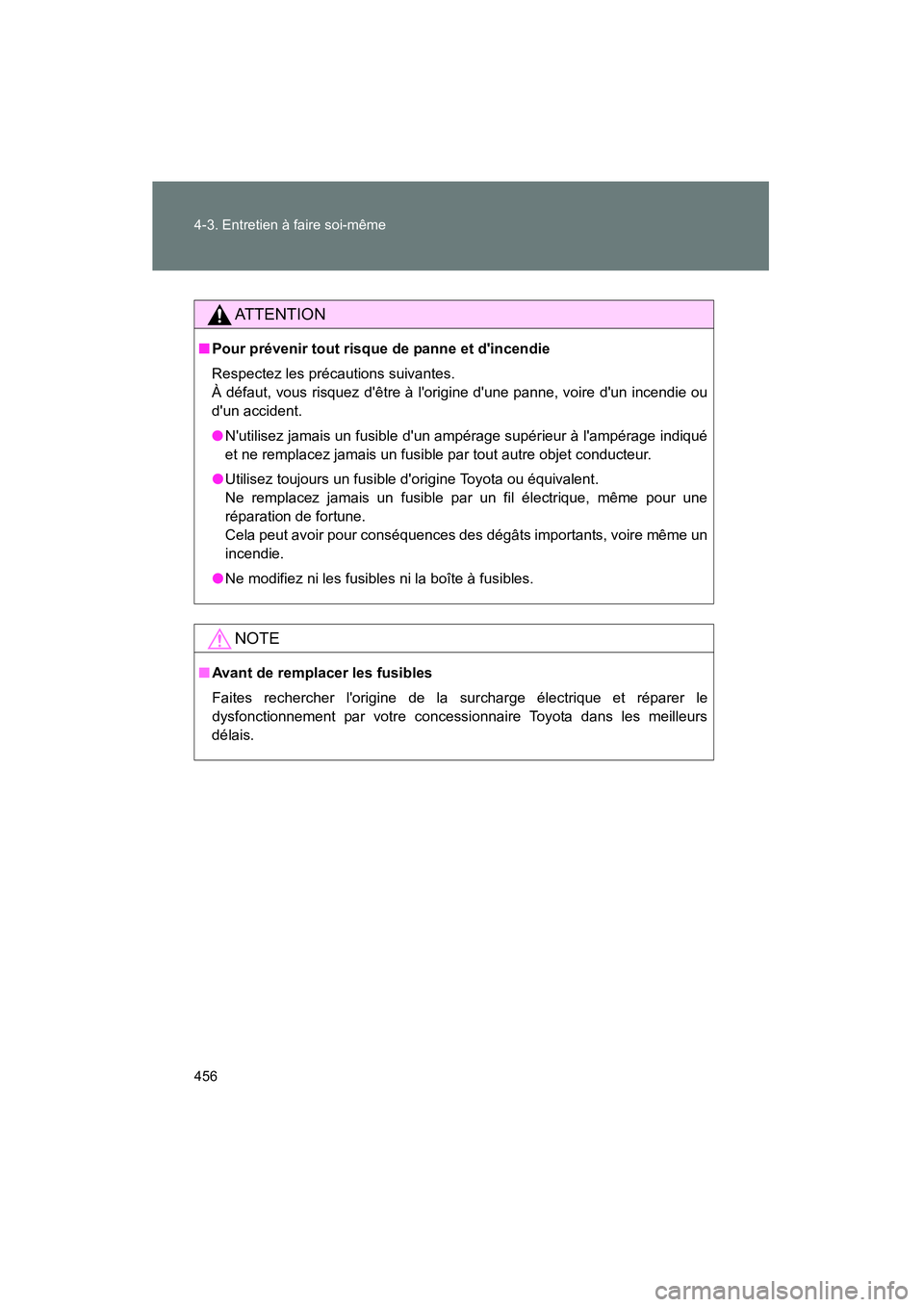

ATTENTION
■Pour prévenir tout risqu e de panne et d'in cendie
Respectez les précautions suivantes .
À défaut, v ous risquez d'être à l'origine d'une panne, v oire d'un in cendie ou
d'un ac cident.
● N'uti lisez ja mais un fus ible d'un ampérage supérieur à l'ampérage indiqué
et ne rempl acez jamai s un fus ibl e p ar tout autre objet c onducteur.
● Uti lisez tou jours un fus ibl e d'or igine T oyota ou équi valent.
Ne remplac ez jamai s un fus ibl e p ar un fi l électr ique, même pour une
rép aration de fortune.
Cel a peut av oir pour c onséquences des dégâts import ants, v oire même un
i ncendie.
● Ne modi fiez ni les fus ibles ni la boîte à fus ibles .
NOT E
■Avant de remplacer les fu sibles
Faites reche rcher l'origi ne de la surchar ge électrique et réparer le
dy sfonc tionnement p ar v otr e conces sionnaire T oyota dans les meil leurs
délais .

457
4-3. Entretien à faire soi-même
4
Entretien et soin
COROLLA_D

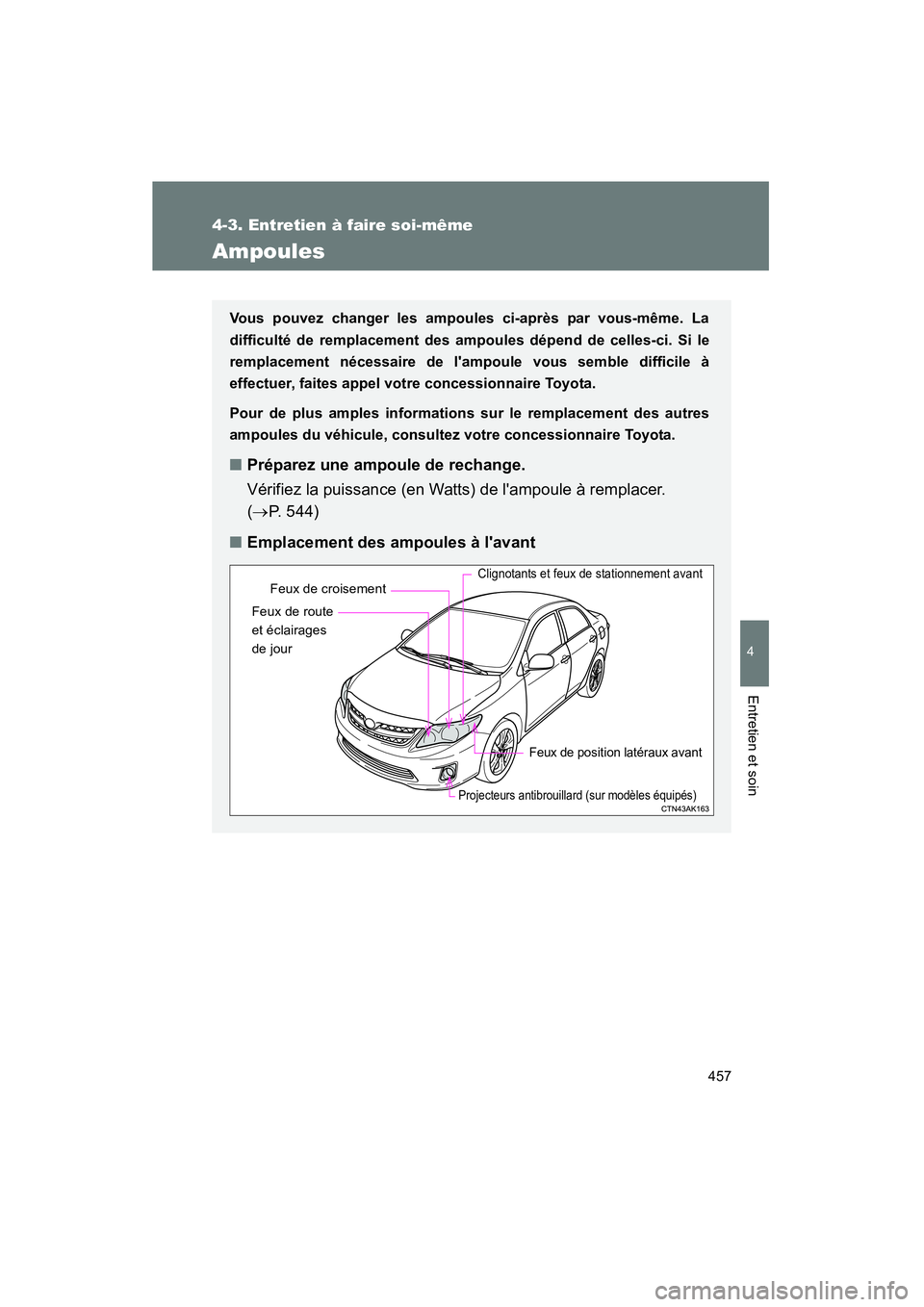

Ampoules
Vous pouvez changer les ampoules ci-après par vous-même. La
difficulté de remplacement des ampoules dépend de celles-ci. Si le
remplacement nécessaire de l'ampoule vous semble difficile à
effectuer, faites appel votre concessionnaire Toyota.
Pour de plus amples informations sur le remplacement des autres
ampoules du véhicule, consultez votre concessionnaire Toyota.
■Préparez une ampoule de rechange.
Vérifiez la puissance (en Watts) de l'ampoule à remplacer.
(→ P. 544)
■ Emplacement des ampoules à l'avant
Feux de route
et éclairages
de jour
Feux de croisementClignotants et feux de stationnement avant
Projecteurs antibrouillard (sur modèles équipés)
Feux de position latéraux avant

458 4-3. Entretien à faire soi-même
COROLLA_D

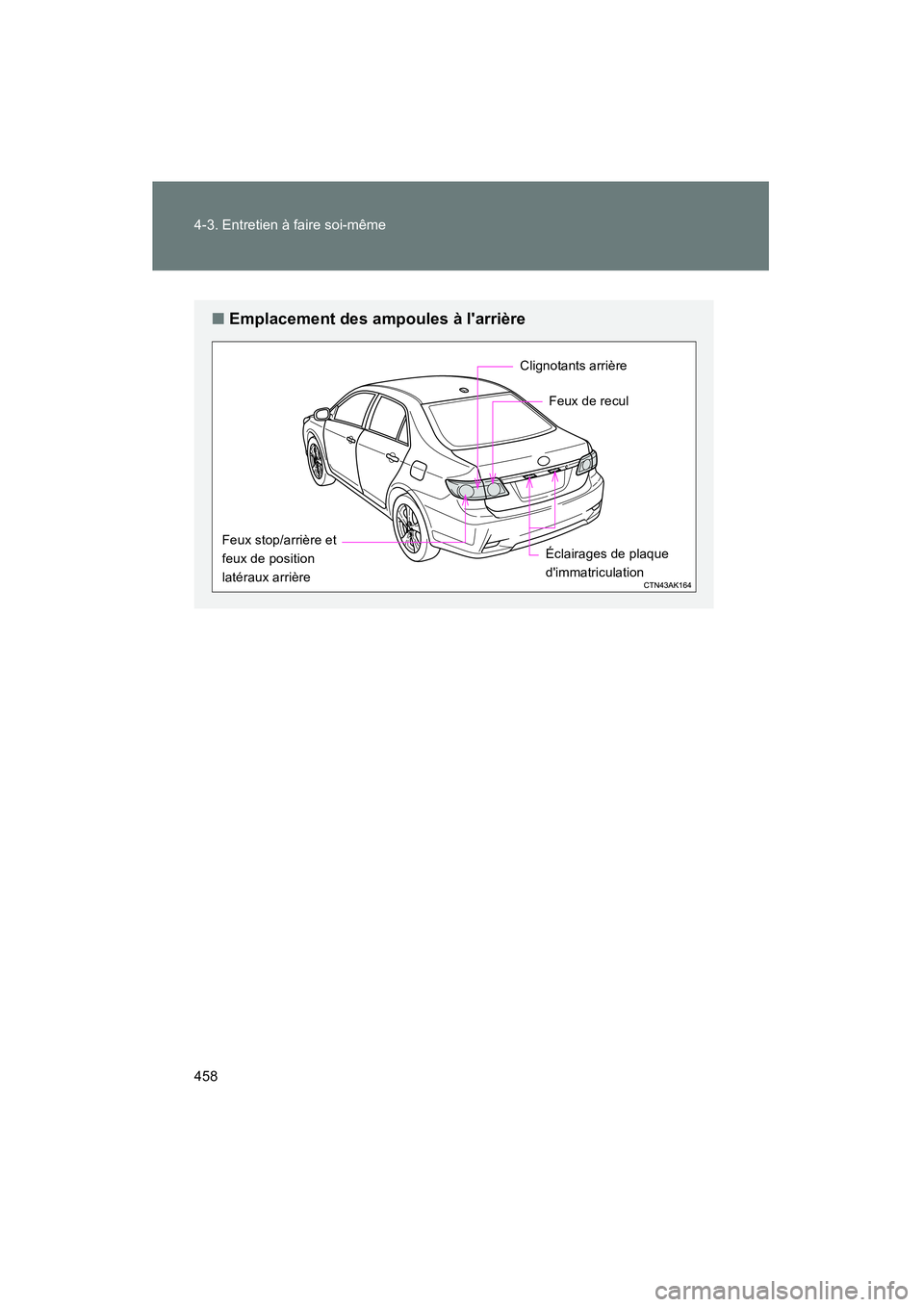

■Emplacement des ampoules à l'arrière
Feux stop/arrière et
feux de position
latéraux arrière Clignotants arrière
Feux de recul
Éclairages de plaque
d'immatriculation
