TOYOTA COROLLA 2011 Manuel du propriétaire (in French)

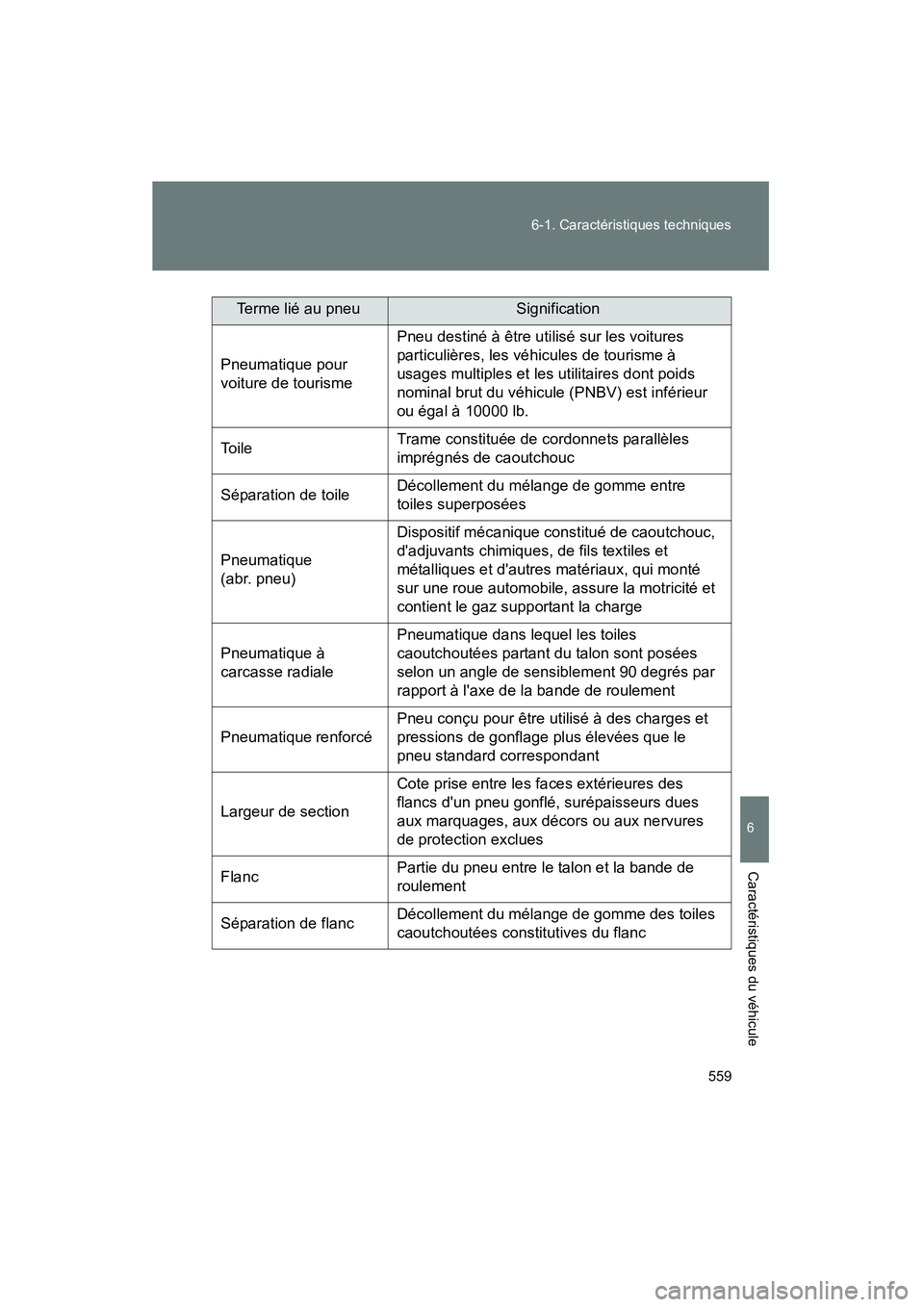

559
6-1. Caractéristiques techniques
6
Caractéristiques du véhicule
COROLLA_D
Pneumatique pour
voiture de tourisme
Pneu destiné à être utilisé sur les voitures
particulières, les véhicules de tourisme à
usages multiples et les utilitaires dont poids
nominal brut du véhicule (PNBV) est inférieur
ou égal à 10000 lb.
To i l e Trame constituée de cordonnets parallèles
imprégnés de caoutchouc
Séparation de toile Décollement du mélange de gomme entre
toiles superposées
Pneumatique
(abr. pneu) Dispositif mécanique constitué de caoutchouc,
d'adjuvants chimiques, de fils textiles et
métalliques et d'autres matériaux, qui monté
sur une roue automobile, assure la motricité et
contient le gaz supportant la charge
Pneumatique à
carcasse radiale Pneumatique dans lequel les toiles
caoutchoutées partant du talon sont posées
selon un angle de sensiblement 90 degrés par
rapport à l'axe de la bande de roulement
Pneumatique renforcé Pneu conçu pour être utilisé à des charges et
pressions de gonflage plus élevées que le
pneu standard correspondant
Largeur de section Cote prise entre les faces extérieures des
flancs d'un pneu gonflé, surépaisseurs dues
aux marquages, aux décors ou aux nervures
de protection exclues
Flanc Partie du pneu entre le talon et la bande de
roulement
Séparation de flanc Décollement du mélange de gomme des toiles
caoutchoutées constitutives du flanc
Terme lié au pneuSignification

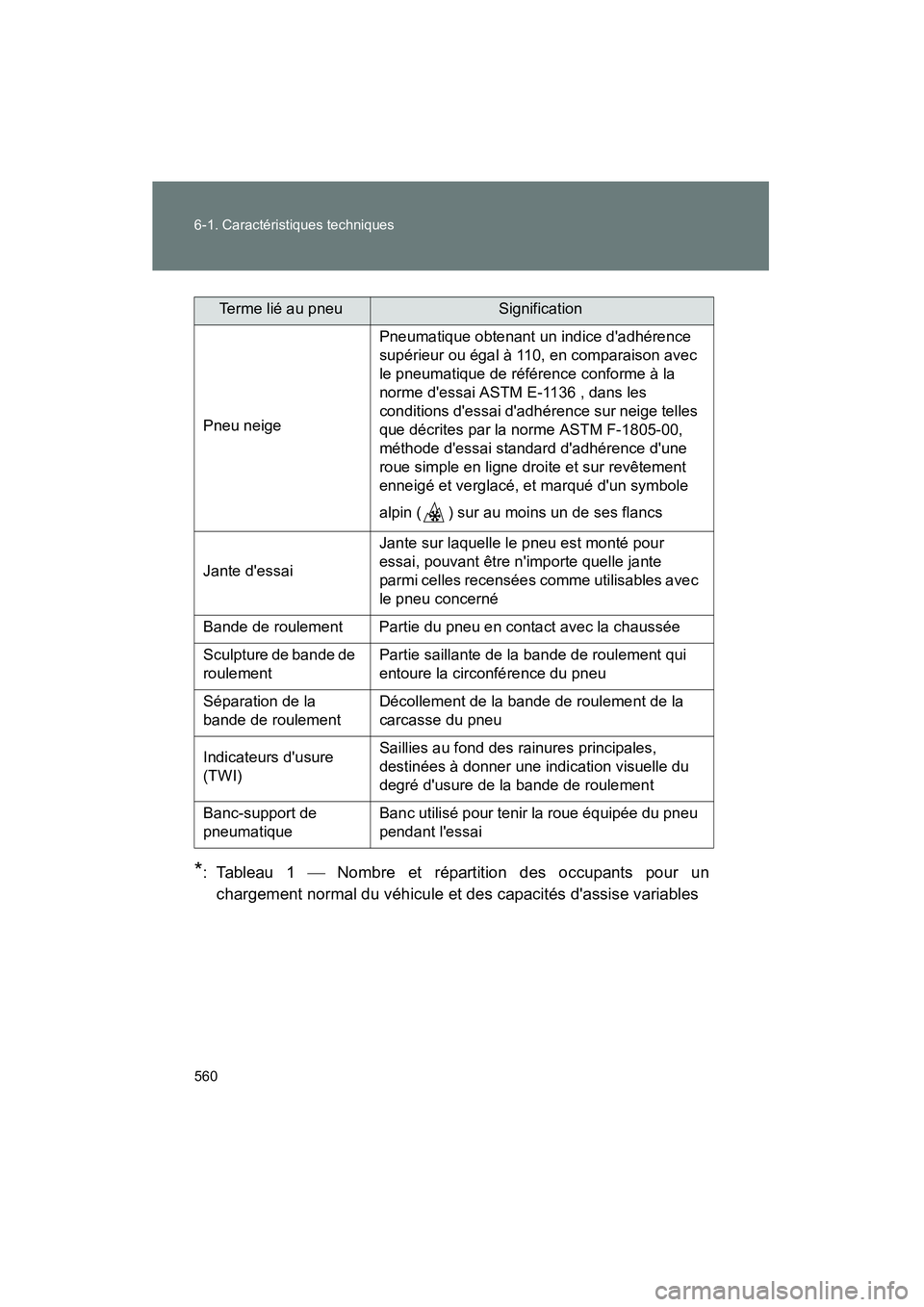

560 6-1. Caractéristiques techniques
COROLLA_D
*: Tableau 1  Nombre et répartition des occupants pour un
chargement normal du véhicule et des capacités d'assise variables
Pneu neige Pneumatique obtenant un indice d'adhérence
supérieur ou égal à 110, en comparaison avec
le pneumatique de référence conforme à la
norme d'essai ASTM E-1136 , dans les
conditions d'essai d'adhérence sur neige telles
que décrites par la norme ASTM F-1805-00,
méthode d'essai standard d'adhérence d'une
roue simple en ligne droite et sur revêtement
enneigé et verglacé, et marqué d'un symbole
alpin ( ) sur au moins un de ses flancs
Jante d'essai Jante sur laquelle le pneu est monté pour
essai, pouvant être n'importe quelle jante
parmi celles recensées comme utilisables avec
le pneu concerné
Bande de roulement Partie du pneu en contact avec la chaussée
Sculpture de bande de
roulement Partie saillante de la bande de roulement qui
entoure la circonférence du pneu
Séparation de la
bande de roulement Décollement de la bande de roulement de la
carcasse du pneu
Indicateurs d'usure
(TWI) Saillies au fond des rainures principales,
destinées à donner une indication visuelle du
degré d'usure de la bande de roulement
Banc-support de
pneumatique Banc utilisé pour tenir la roue équipée du pneu
pendant l'essai
Terme lié au pneuSignification

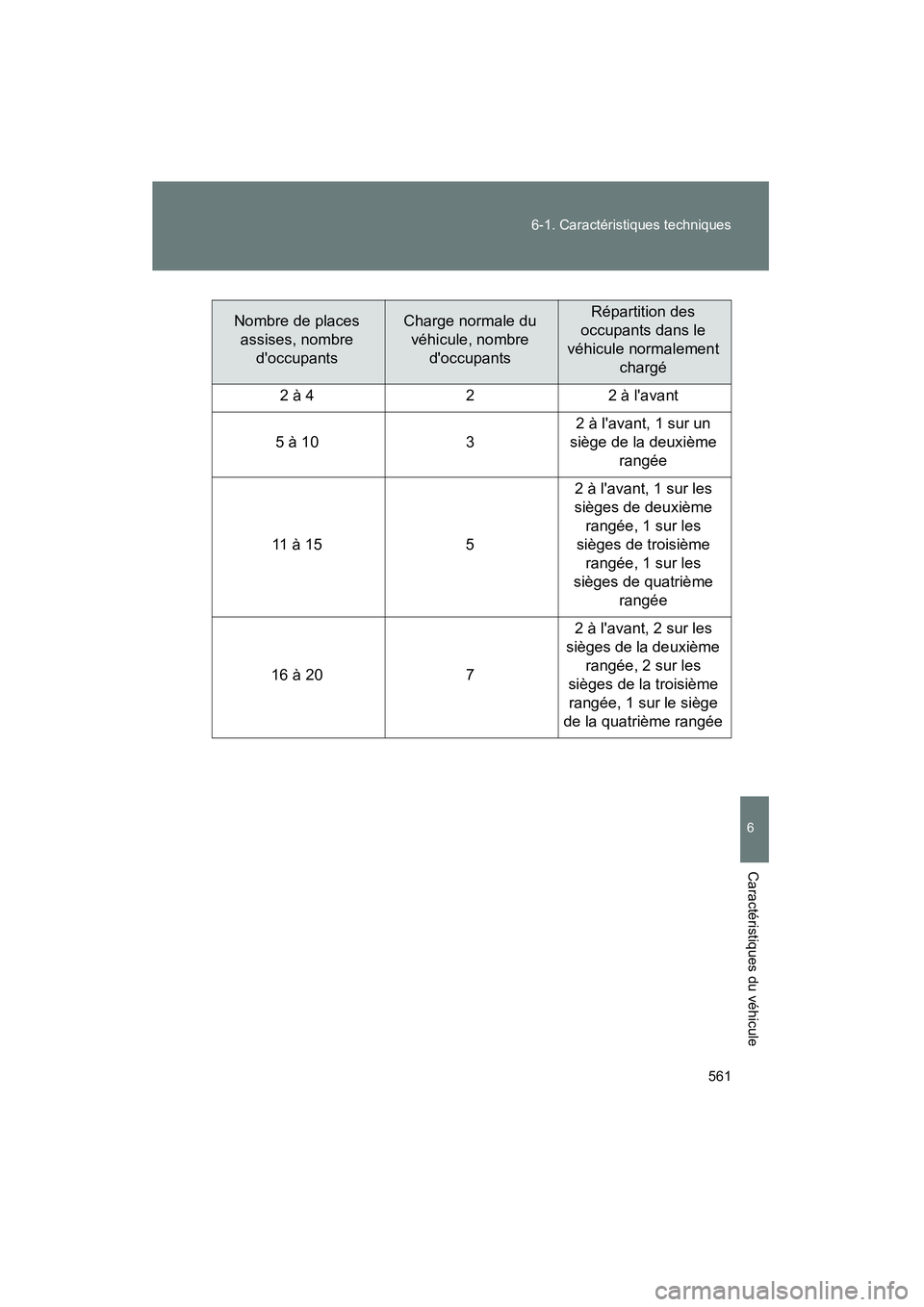

561
6-1. Caractéristiques techniques
6
Caractéristiques du véhicule
COROLLA_D
Nombre de places
assises, nombre d'occupantsCharge normale du véhicule, nombre d'occupantsRépartition des
occupants dans le
véhicule normalement chargé
2 à 4 22 à l'avant
5 à 10 32 à l'avant, 1 sur un
siège de la deuxième rangée
11 à 15 52 à l'avant, 1 sur les
sièges de deuxième rangée, 1 sur les
sièges de troisième rangée, 1 sur les
sièges de quatrième rangée
16 à 20 72 à l'avant, 2 sur les
sièges de la deuxième rangée, 2 sur les
sièges de la troisième rangée, 1 sur le siège
de la quatrième rangée

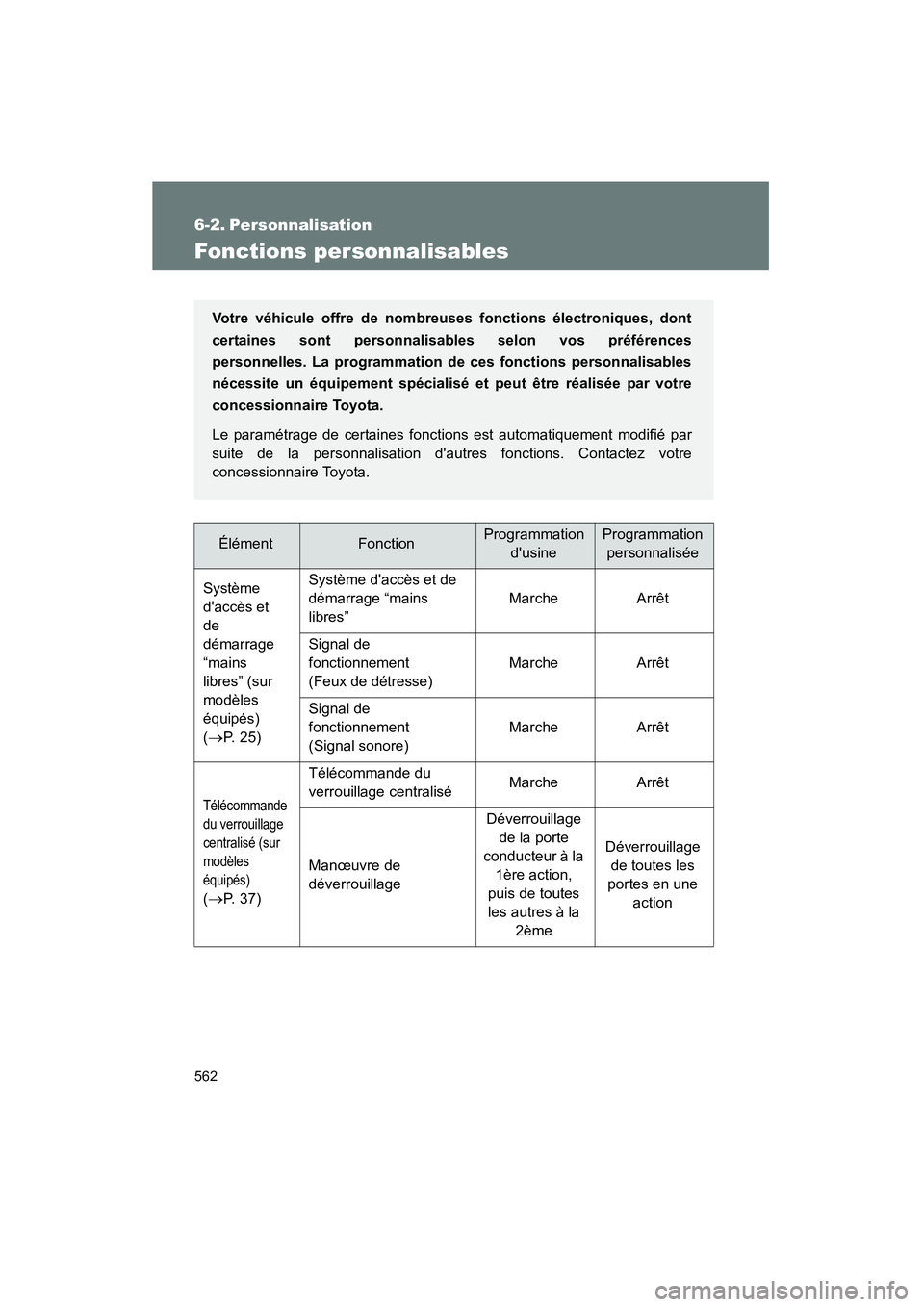

562
COROLLA_D
6-2. Personnalisation
Fonctions personnalisables
ÉlémentFonctionProgrammation d'usineProgrammation personnalisée
Système
d'accès et
de
démarrage
“mains
libres” (sur
modèles
équipés)
(
→P. 25) Système d'accès et de
démarrage “mains
libres”
Marche
Arrêt
Signal de
fonctionnement
(Feux de détresse) Marche
Arrêt
Signal de
fonctionnement
(Signal sonore) Marche
Arrêt
Télécommande
du verrouillage
centralisé (sur
modèles
équipés)
(→P. 37)Télécommande du
verrouillage centralisé
Marche
Arrêt
Manœuvre de
déverrouillage Déverrouillage
de la porte
conducteur à la 1ère action,
puis de toutes
les autres à la 2ème Déverrouillage
de toutes les
portes en une action
Votre véhicule offre de nombreuses fonctions électroniques, dont
certaines sont personnalisables selon vos préférences
personnelles. La programmation de ces fonctions personnalisables
nécessite un équipement spécialisé et peut être réalisée par votre
concessionnaire Toyota.
Le paramétrage de certaines fonctions est automatiquement modifié par
suite de la personnalisation d'autres fonctions. Contactez votre
concessionnaire Toyota.

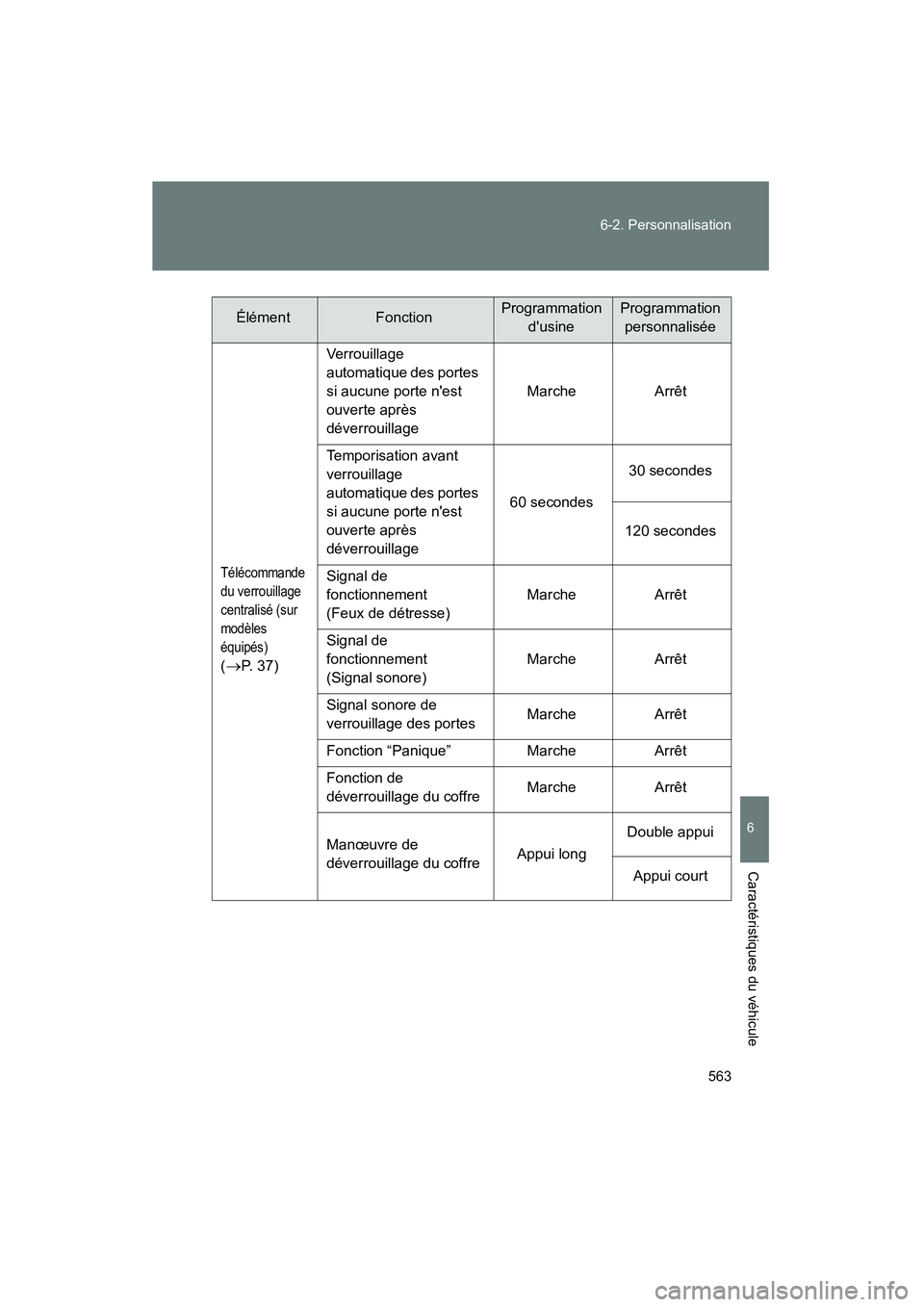

563
6-2. Personnalisation
6
Caractéristiques du véhicule
COROLLA_D
Télécommande
du verrouillage
centralisé (sur
modèles
équipés)
(→P. 37)
Verrouillage
automatique des portes
si aucune porte n'est
ouverte après
déverrouillage
Marche
Arrêt
Temporisation avant
verrouillage
automatique des portes
si aucune porte n'est
ouverte après
déverrouillage 60 secondes
30 secondes
120 secondes
Signal de
fonctionnement
(Feux de détresse) Marche
Arrêt
Signal de
fonctionnement
(Signal sonore) Marche
Arrêt
Signal sonore de
verrouillage des portes Marche
Arrêt
Fonction “Panique” MarcheArrêt
Fonction de
déverrouillage du coffre Marche
Arrêt
Manœuvre de
déverrouillage du coffre Appui longDouble appui
Appui court
ÉlémentFonctionProgrammation d'usineProgrammation personnalisée

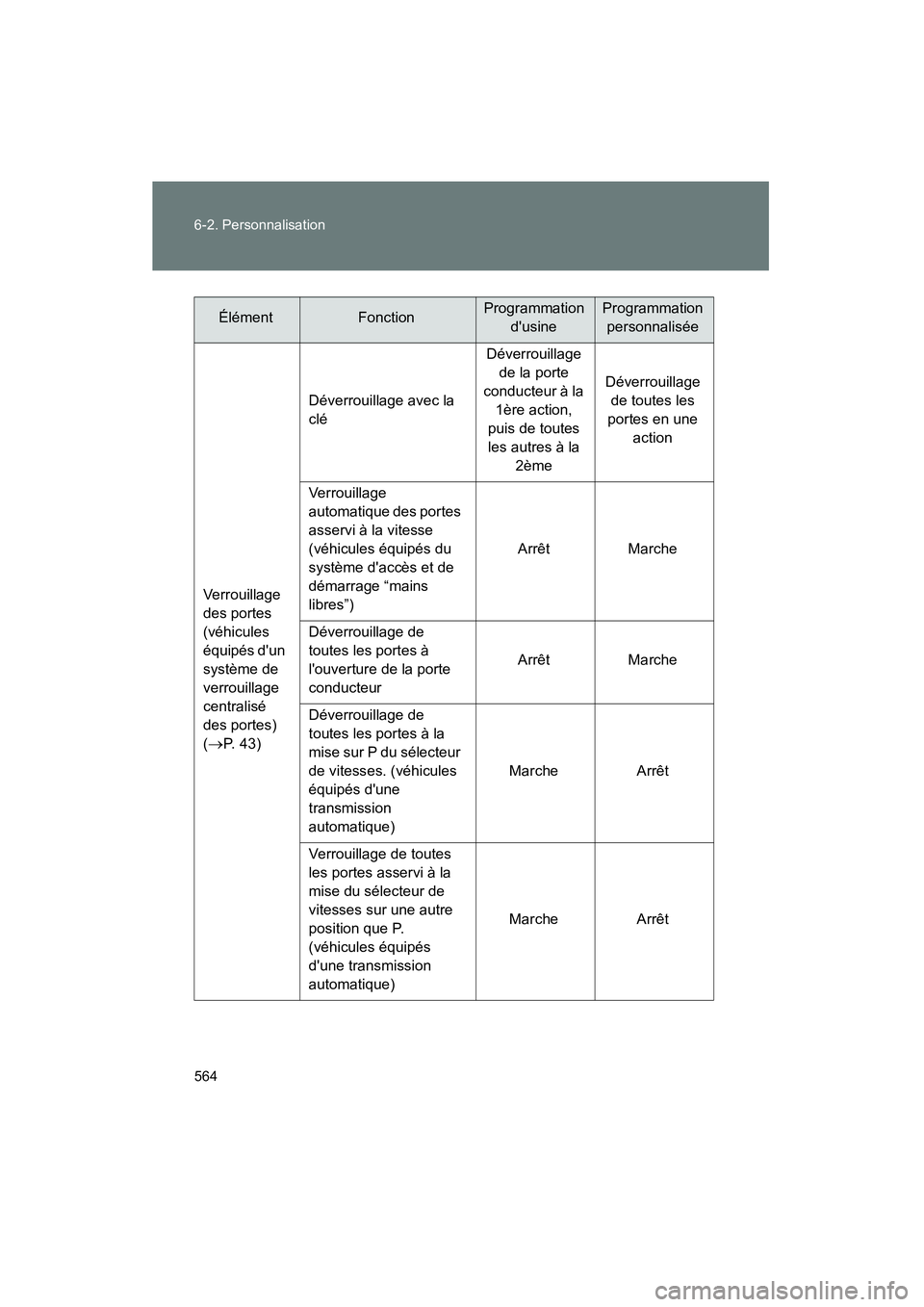

564 6-2. Personnalisation
COROLLA_D
Verrouillage
des portes
(véhicules
équipés d'un
système de
verrouillage
centralisé
des portes)
(
→P. 43)Déverrouillage avec la
clé
Déverrouillage
de la porte
conducteur à la 1ère action,
puis de toutes
les autres à la 2ème Déverrouillage
de toutes les
portes en une action
Verrouillage
automatique des portes
asservi à la vitesse
(véhicules équipés du
système d'accès et de
démarrage “mains
libres”) Arrêt
Marche
Déverrouillage de
toutes les portes à
l'ouverture de la porte
conducteur Arrêt
Marche
Déverrouillage de
toutes les portes à la
mise sur P du sélecteur
de vitesses. (véhicules
équipés d'une
transmission
automatique) Marche
Arrêt
Verrouillage de toutes
les portes asservi à la
mise du sélecteur de
vitesses sur une autre
position que P.
(véhicules équipés
d'une transmission
automatique) Marche
Arrêt
ÉlémentFonctionProgrammation
d'usineProgrammation personnalisée

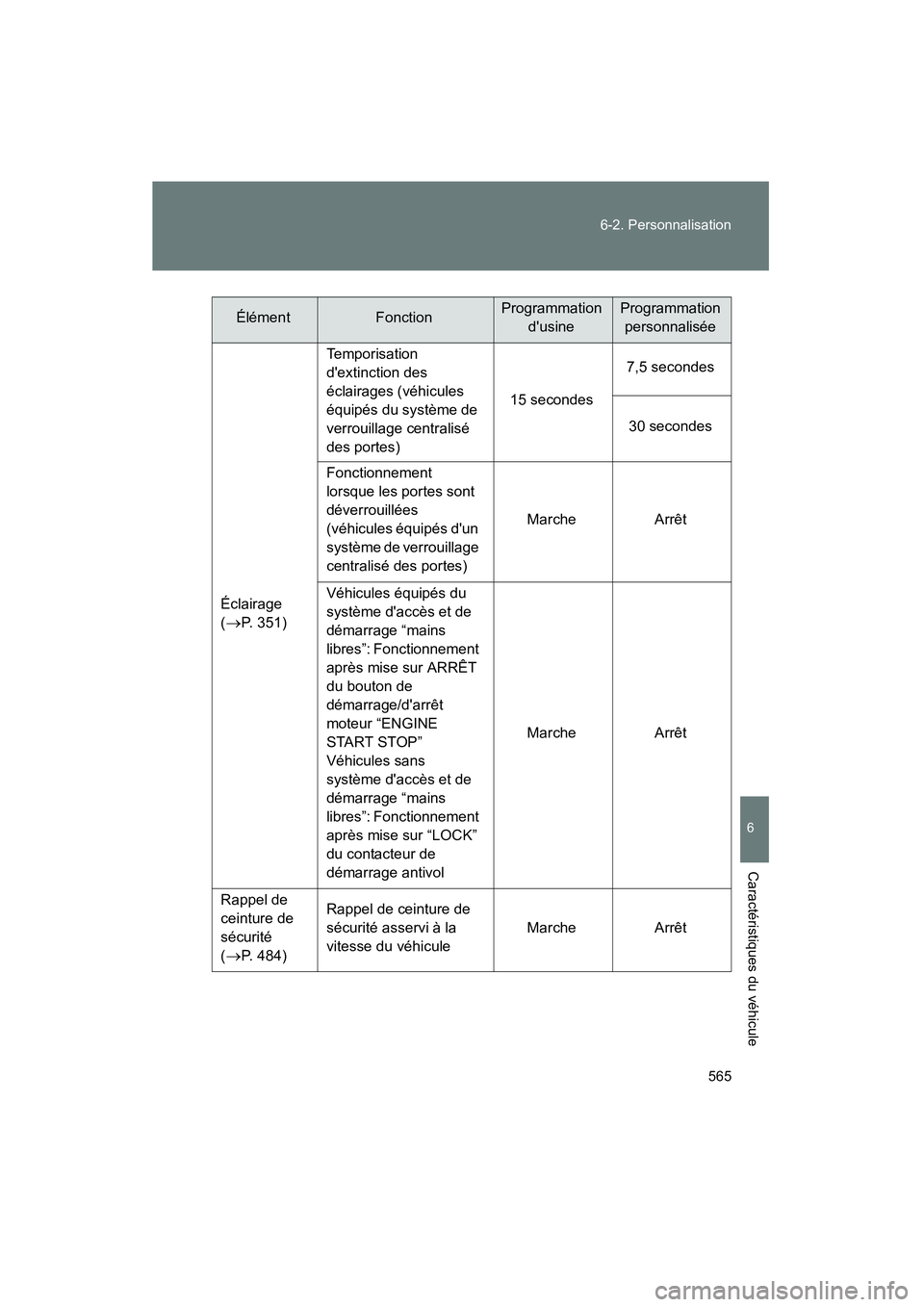

565
6-2. Personnalisation
6
Caractéristiques du véhicule
COROLLA_D
Éclairage
(
→P. 351)
Temporisation
d'extinction des
éclairages (véhicules
équipés du système de
verrouillage centralisé
des portes)
15 secondes
7,5 secondes
30 secondes
Fonctionnement
lorsque les portes sont
déverrouillées
(véhicules équipés d'un
système de verrouillage
centralisé des portes) Marche
Arrêt
Véhicules équipés du
système d'accès et de
démarrage “mains
libres”: Fonctionnement
après mise sur ARRÊT
du bouton de
démarrage/d'arrêt
moteur “ENGINE
START STOP”
Véhicules sans
système d'accès et de
démarrage “mains
libres”: Fonctionnement
après mise sur “LOCK”
du contacteur de
démarrage antivol Marche
Arrêt
Rappel de
ceinture de
sécurité
(
→P. 484) Rappel de ceinture de
sécurité asservi à la
vitesse du véhicule
Marche
Arrêt
ÉlémentFonctionProgrammation
d'usineProgrammation personnalisée

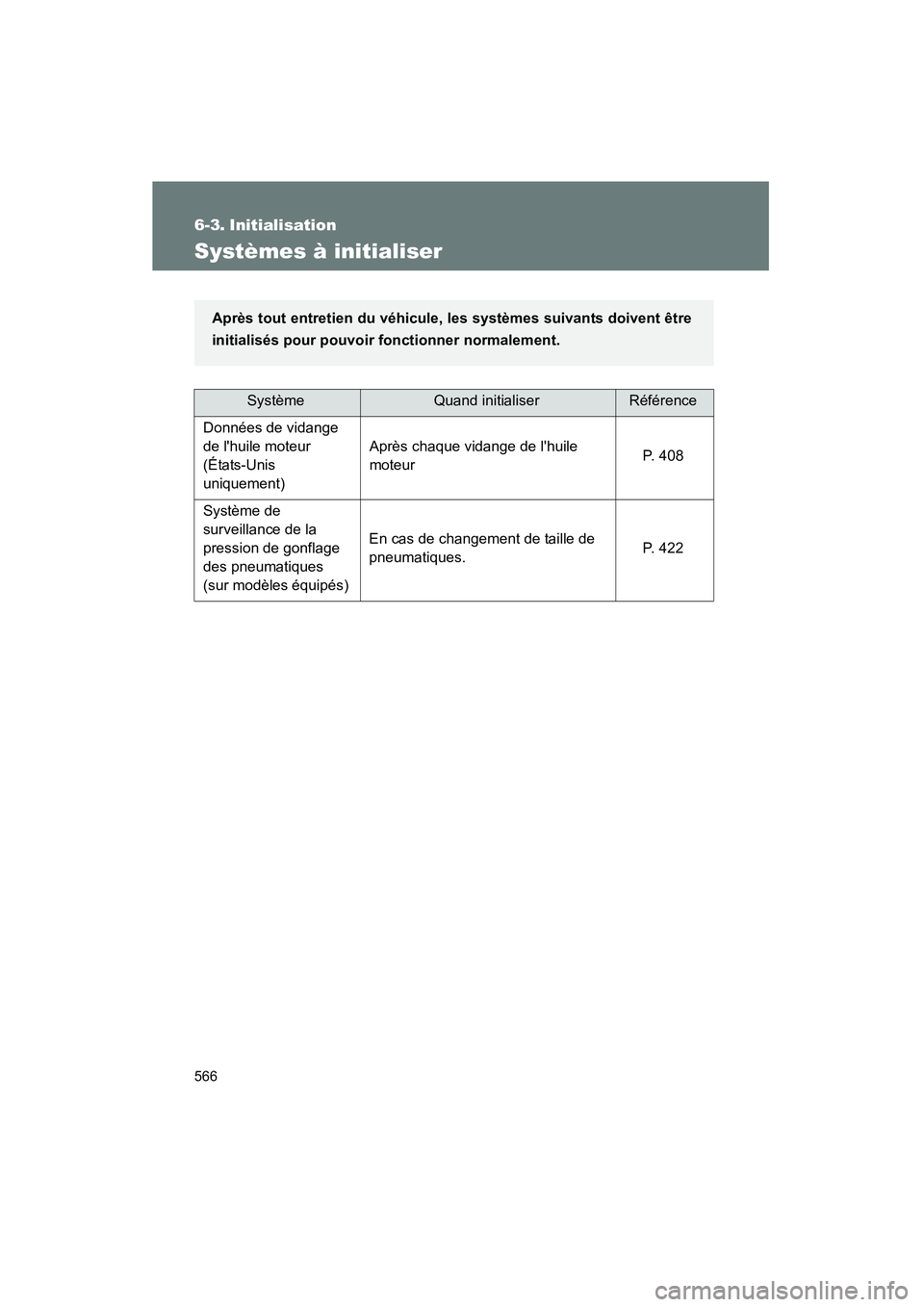

566
COROLLA_D
6-3. Initialisation
Systèmes à initialiser
SystèmeQuand initialiserRéférence
Données de vidange
de l'huile moteur
(États-Unis
uniquement) Après chaque vidange de l'huile
moteur
P. 408
Système de
surveillance de la
pression de gonflage
des pneumatiques
(sur modèles équipés) En cas de changement de taille de
pneumatiques.
P. 422
Après tout entretien du véhicule, les systèmes suivants doivent être
initialisés pour pouvoir fonctionner normalement.

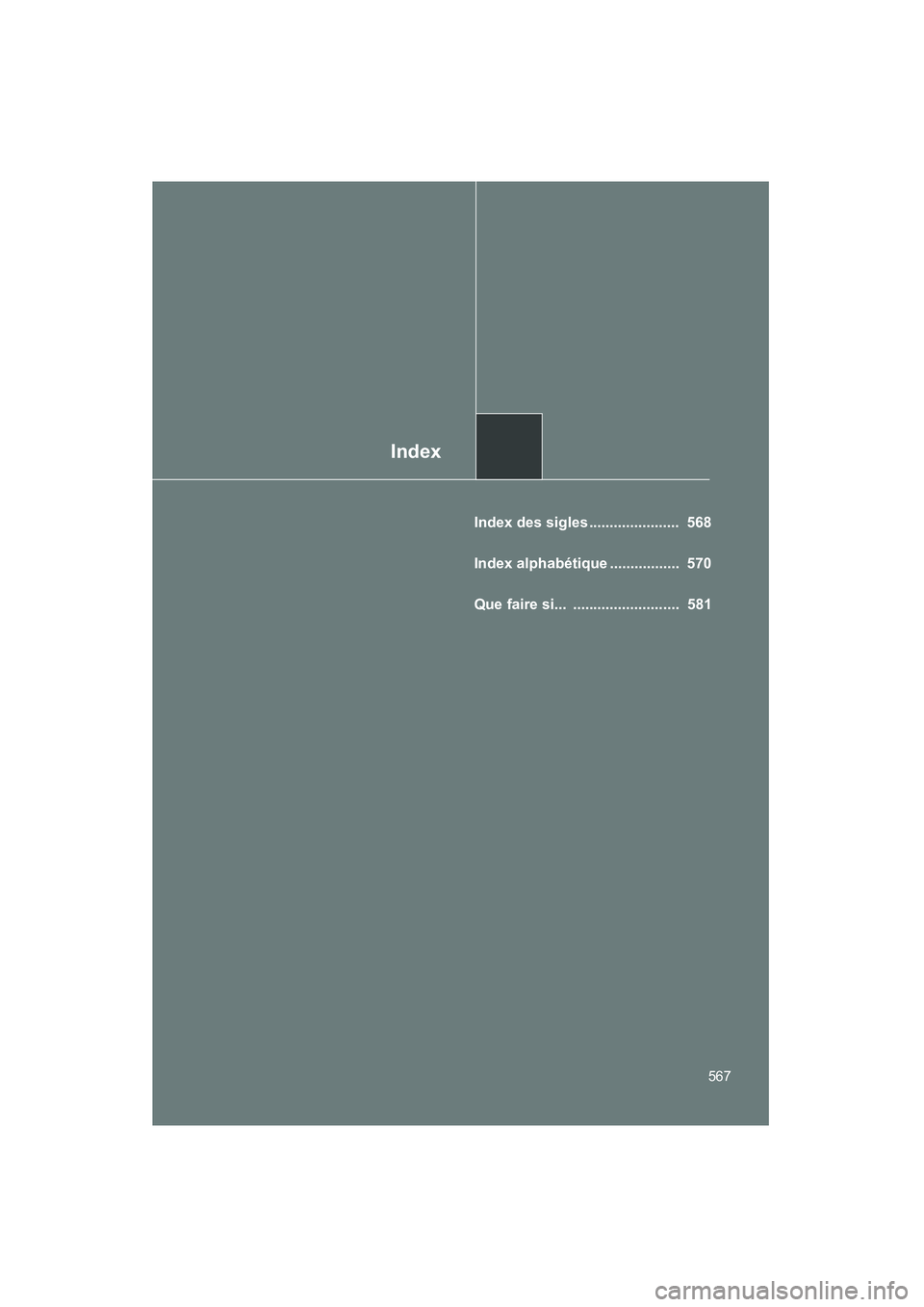

Index
567
COROLLA_D
Index des sigles ...................... 568
Index alphabétique ................. 570
Que faire si... .......................... 581

568
COROLLA_D

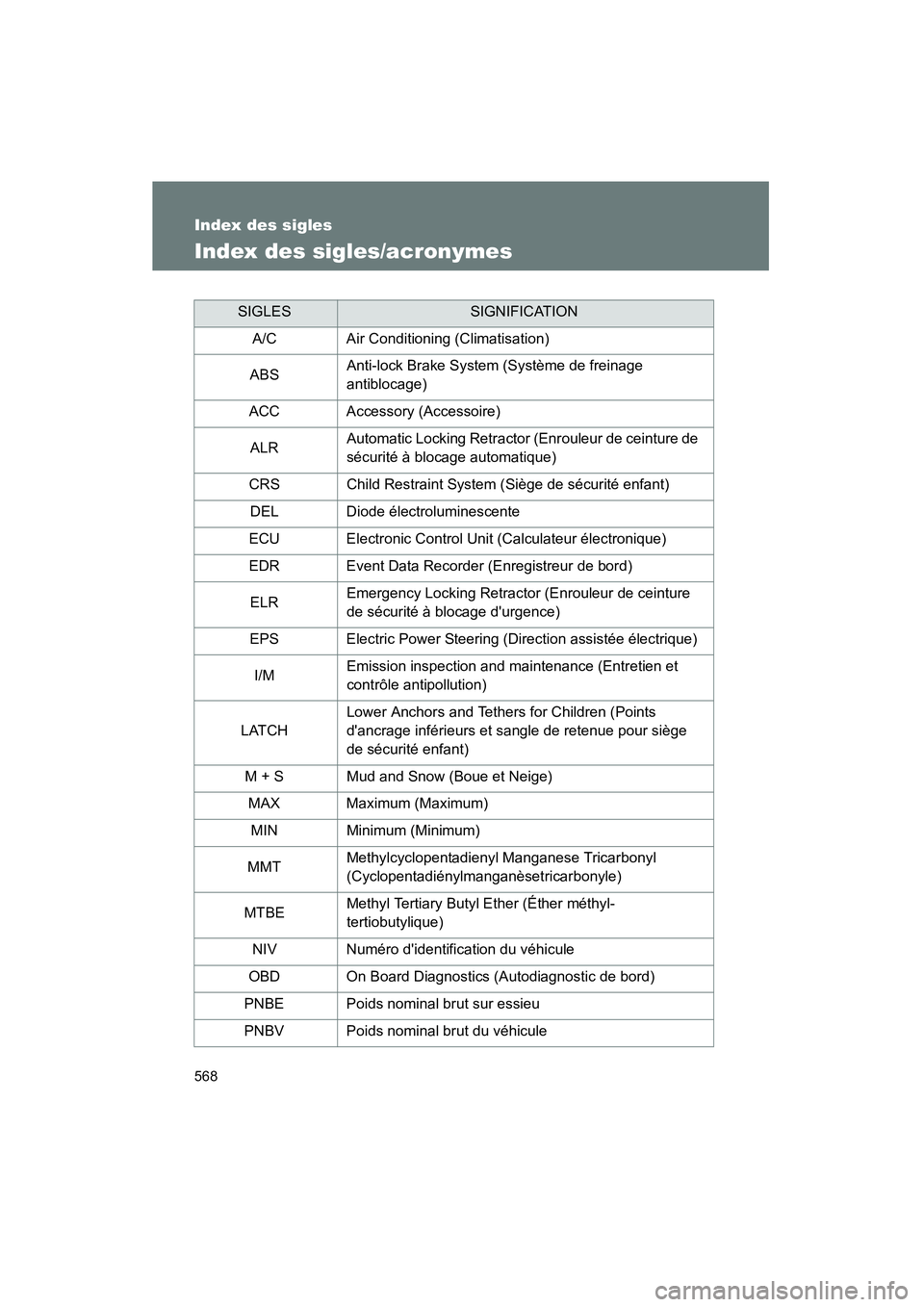

Index des sigles
Index des sigles/acronymes
SIGLESSIGNIFICATION
A/C Air Conditioning (Climatisation)
ABS Anti-lock Brake System (Système de freinage
antiblocage)
ACC Accessory (Accessoire)
ALR Automatic Locking Retractor (Enrouleur de ceinture de
sécurité à blocage automatique)
CRS Child Restraint System (Siège de sécurité enfant) DEL Diode électroluminescente
ECU Electronic Control Unit (Calculateur électronique)
EDR Event Data Recorder (Enregistreur de bord)
ELR Emergency Locking Retractor (Enrouleur de ceinture
de sécurité à blocage d'urgence)
EPS Electric Power Steering (Direction assistée électrique)
I/M Emission inspection and maintenance (Entretien et
contrôle antipollution)
LATCH Lower Anchors and Tethers for Children (Points
d'ancrage inférieurs et sangle de retenue pour siège
de sécurité enfant)
M + S Mud and Snow (Boue et Neige) MAX Maximum (Maximum)
MIN Minimum (Minimum)
MMT Methylcyclopentadienyl Manganese Tricarbonyl
(Cyclopentadiénylmanganèsetricarbonyle)
MTBE Methyl Tertiary Butyl Ether (Éther méthyl-
tertiobutylique)
NIV Numéro d'identification du véhicule
OBD On Board Diagnostics (Autodiagnostic de bord)
PNBE Poids nominal brut sur essieu
PNBV Poids nominal brut du véhicule
