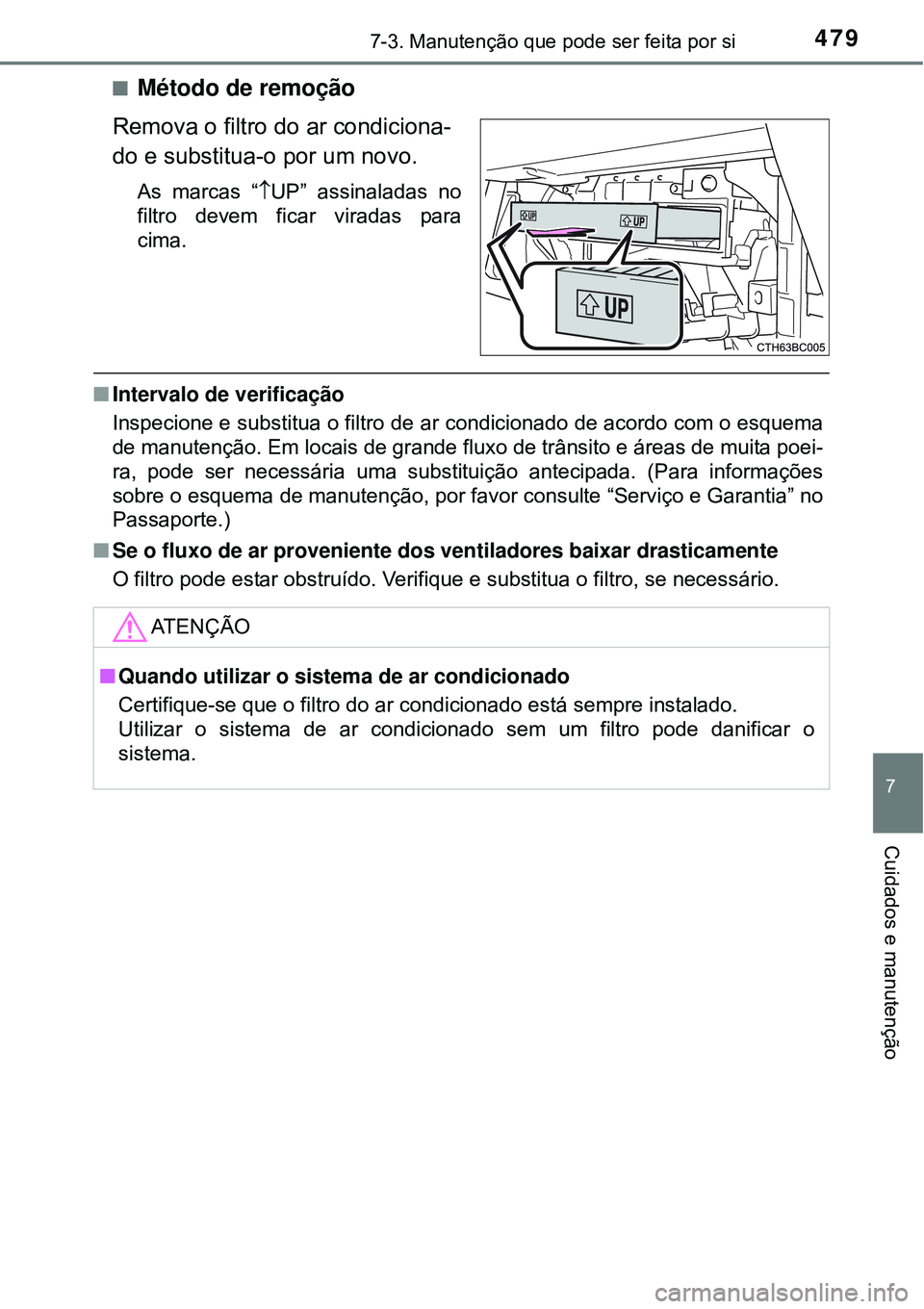

4797-3. Manutenção que pode ser feita por si
7
Cuidados e manutenção
nMétodo de remoção
Remova o filtro do ar condiciona-
do e substitua-o por um novo.
As marcas “UP” assinaladas no
filtro devem ficar viradas para
cima.
nIntervalo de verificação
Inspecione e substitua o filtro de ar condicionado de acordo com o esquema
de manutenção. Em locais de grande fluxo de trânsito e áreas de muita poei-
ra, pode ser necessária uma substituição antecipada. (Para informações
sobre o esquema de manutenção, por favor consulte “Serviço e Garantia” no
Passaporte.)
nSe o fluxo de ar proveniente dos ventiladores baixar drasticamente
O filtro pode estar obstruído. Verifique e substitua o filtro, se necessário.
ATENÇÃO
nQuando utilizar o sistema de ar condicionado
Certifique-se que o filtro do ar condicionado está sempre instalado.
Utilizar o sistema de ar condicionado sem um filtro pode danificar o
sistema.

4807-3. Manutenção que pode ser feita por si
lChave de fendas de cabeça achatada
lChave de fendas de cabeça pequena
lPilha de lítio CR2016 (veículos sem sistema de chave inteligente
para entrada e arranque), ou CR2032 (veículos com sistema de
chave inteligente para entrada e arranque)
Veículos sem sistema de chave inteligente para entrada e arran-
que
Remova a tampa.
Para evitar danos na chave,
proteja a extremidade da chave de
fendas com fita adesiva.
Remova a pilha gasta.
Introduza uma pilha nova com o
terminal “+” virado para cima.
Pilha do comando remoto/chave eletrónica
Substitua a pilha por uma nova, se esta estiver gasta ou se a
mensagem “Key battery low.” for exibida no mostrador de infor-
mações múltiplas (veículos com mostrador de informações múl-
tiplas).
Necessitará dos seguintes itens:
Substituir a pilha
1
2

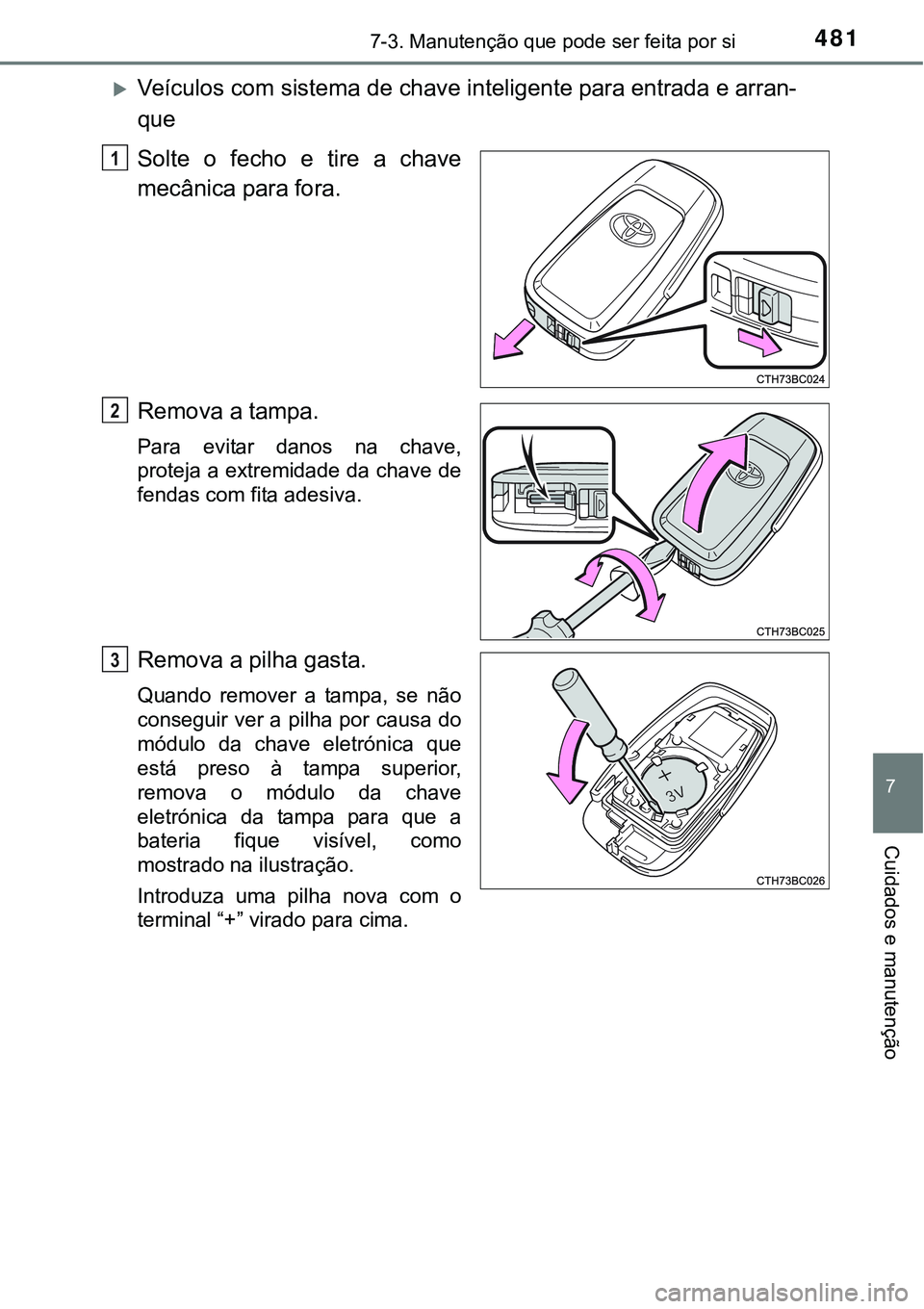

4817-3. Manutenção que pode ser feita por si
7
Cuidados e manutenção
Veículos com sistema de chave inteligente para entrada e arran-
que
Solte o fecho e tire a chave
mecânica para fora.
Remova a tampa.
Para evitar danos na chave,
proteja a extremidade da chave de
fendas com fita adesiva.
Remova a pilha gasta.
Quando remover a tampa, se não
conseguir ver a pilha por causa do
módulo da chave eletrónica que
está preso à tampa superior,
remova o módulo da chave
eletrónica da tampa para que a
bateria fique visível, como
mostrado na ilustração.
Introduza uma pilha nova com o
terminal “+” virado para cima.
1
2
3

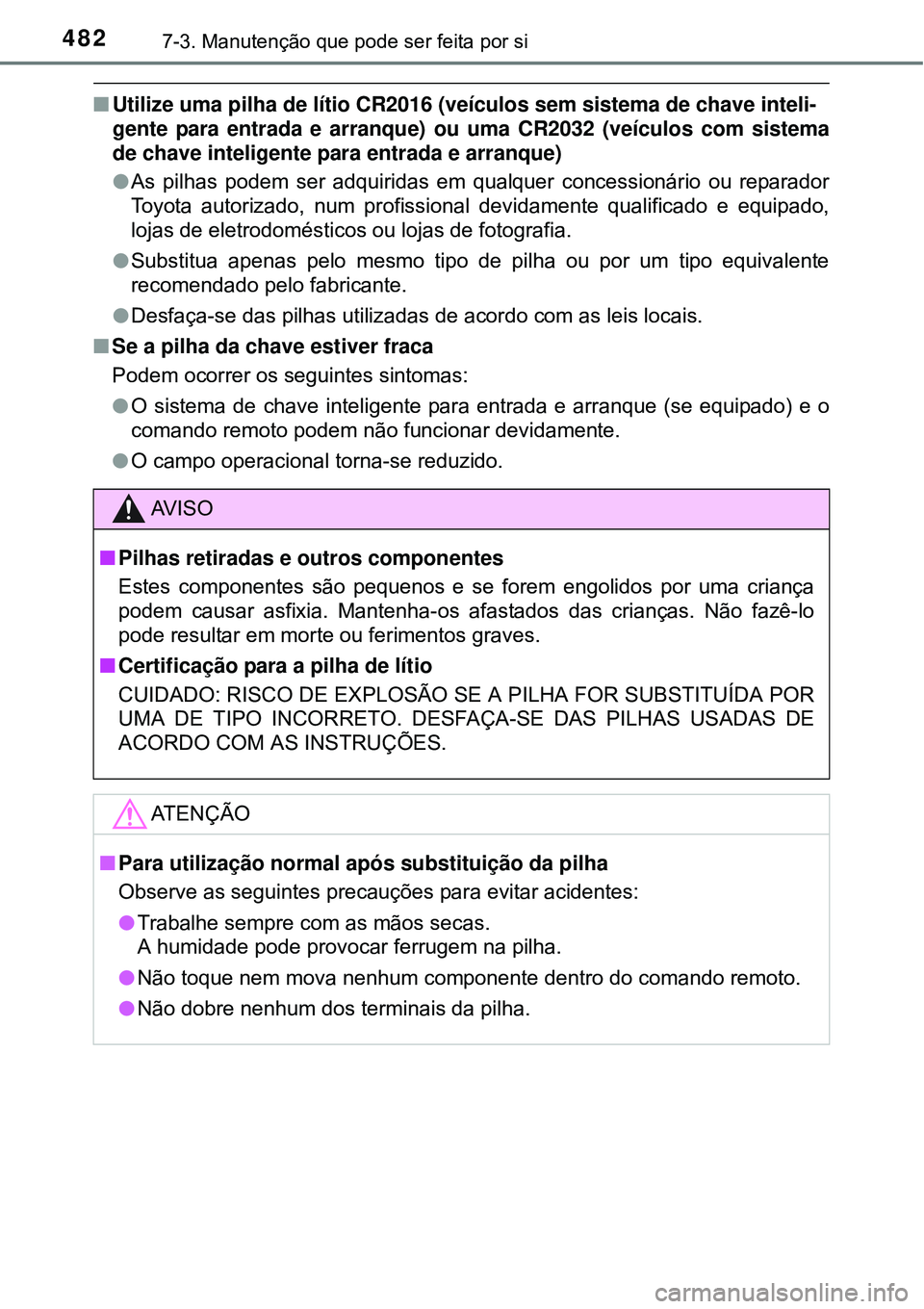

4827-3. Manutenção que pode ser feita por si
nUtilize uma pilha de lítio CR2016 (veículos sem sistema de chave inteli-
gente para entrada e arranque) ou uma CR2032 (veículos com sistema
de chave inteligente para entrada e arranque)
lAs pilhas podem ser adquiridas em qualquer concessionário ou reparador
Toyota autorizado, num profissional devidamente qualificado e equipado,
lojas de eletrodomésticos ou lojas de fotografia.
lSubstitua apenas pelo mesmo tipo de pilha ou por um tipo equivalente
recomendado pelo fabricante.
lDesfaça-se das pilhas utilizadas de acordo com as leis locais.
nSe a pilha da chave estiver fraca
Podem ocorrer os seguintes sintomas:
lO sistema de chave inteligente para entrada e arranque (se equipado) e o
comando remoto podem não funcionar devidamente.
lO campo operacional torna-se reduzido.
AV I S O
nPilhas retiradas e outros componentes
Estes componentes são pequenos e se forem engolidos por uma criança
podem causar asfixia. Mantenha-os afastados das crianças. Não fazê-lo
pode resultar em morte ou ferimentos graves.
nCertificação para a pilha de lítio
CUIDADO: RISCO DE EXPLOSÃO SE A PILHA FOR SUBSTITUÍDA POR
UMA DE TIPO INCORRETO. DESFAÇA-SE DAS PILHAS USADAS DE
ACORDO COM AS INSTRUÇÕES.
ATENÇÃO
nPara utilização normal após substituição da pilha
Observe as seguintes precauções para evitar acidentes:
lTrabalhe sempre com as mãos secas.
A humidade pode provocar ferrugem na pilha.
lNão toque nem mova nenhum componente dentro do comando remoto.
lNão dobre nenhum dos terminais da pilha.

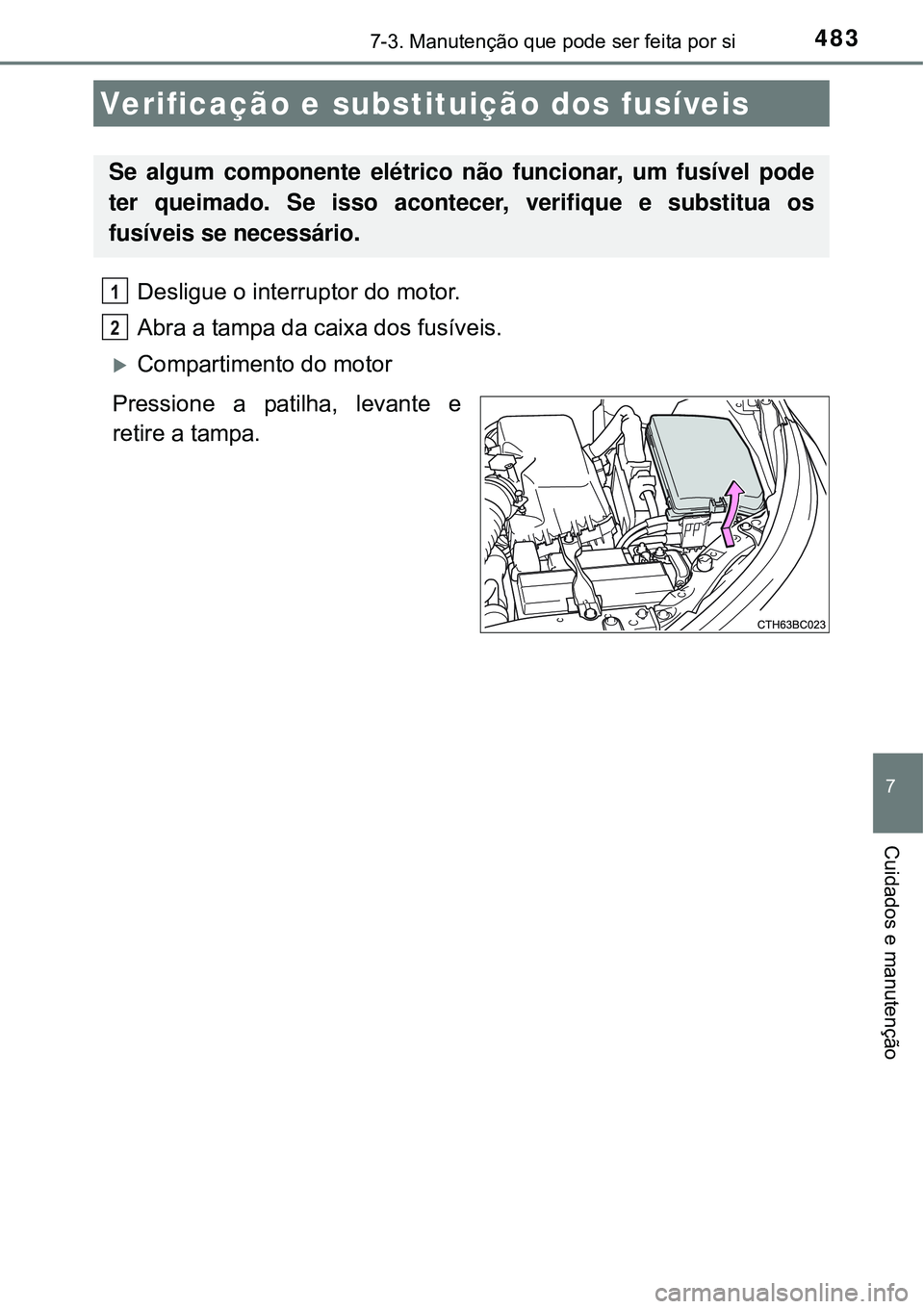

4837-3. Manutenção que pode ser feita por si
7
Cuidados e manutenção
Desligue o interruptor do motor.
Abra a tampa da caixa dos fusíveis.
Compartimento do motor
Pressione a patilha, levante e
retire a tampa.
Verificação e substituição dos fusíveis
Se algum componente elétrico não funcionar, um fusível pode
ter queimado. Se isso acontecer, verifique e substitua os
fusíveis se necessário.
1
2

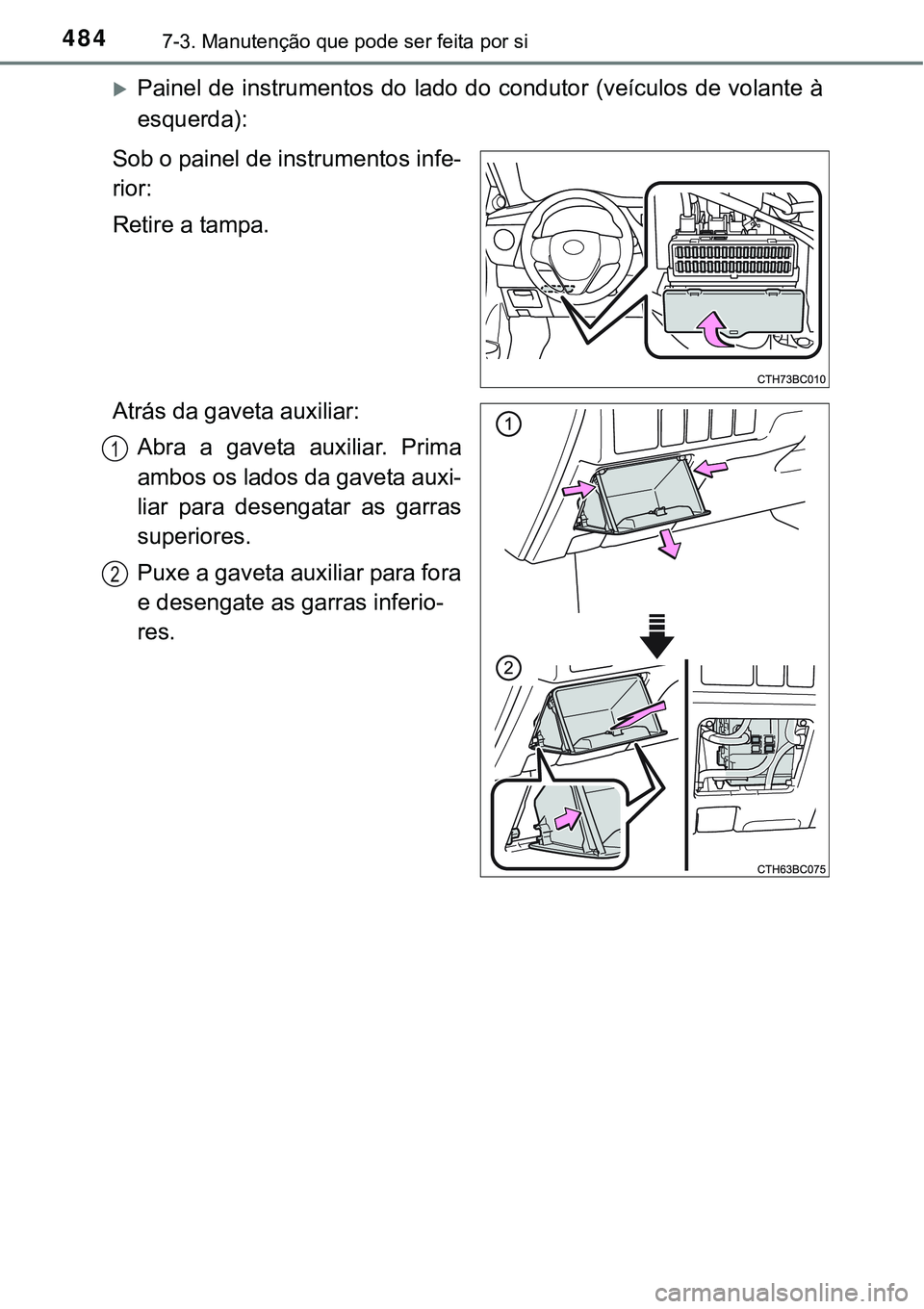

4847-3. Manutenção que pode ser feita por si
Painel de instrumentos do lado do condutor (veículos de volante à
esquerda):
Sob o painel de instrumentos infe-
rior:
Retire a tampa.
Atrás da gaveta auxiliar:
Abra a gaveta auxiliar. Prima
ambos os lados da gaveta auxi-
liar para desengatar as garras
superiores.
Puxe a gaveta auxiliar para fora
e desengate as garras inferio-
res.
1
2

4857-3. Manutenção que pode ser feita por si
7
Cuidados e manutenção

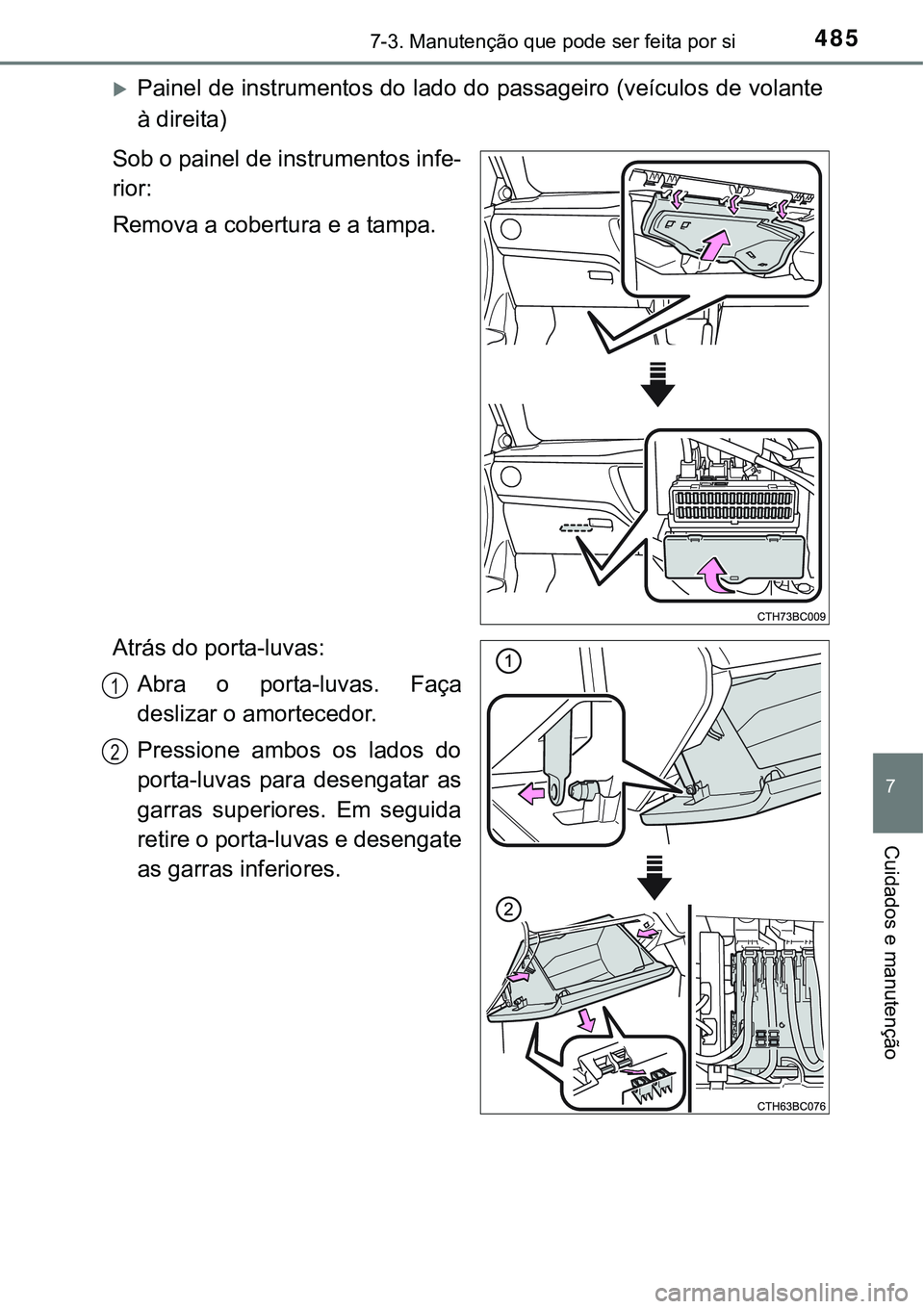

Painel de instrumentos do lado do passageiro (veículos de volante
à direita)
Sob o painel de instrumentos infe-
rior:
Remova a cobertura e a tampa.
Atrás do porta-luvas:
Abra o porta-luvas. Faça
deslizar o amortecedor.
Pressione ambos os lados do
porta-luvas para desengatar as
garras superiores. Em seguida
retire o porta-luvas e desengate
as garras inferiores.
1
2

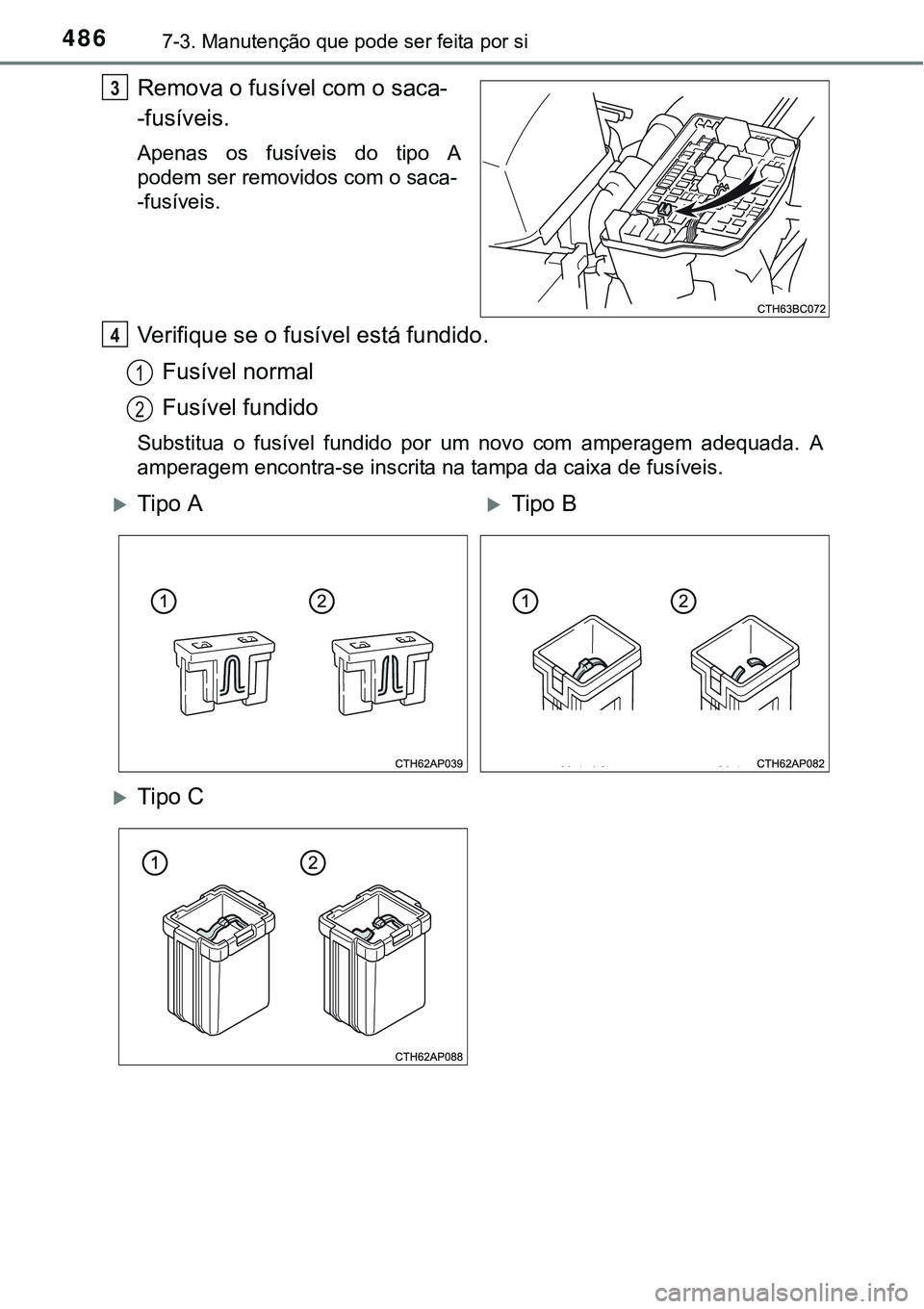

4867-3. Manutenção que pode ser feita por si
Remova o fusível com o saca-
-fusíveis.
Apenas os fusíveis do tipo A
podem ser removidos com o saca-
-fusíveis.
Verifique se o fusível está fundido.
Fusível normal
Fusível fundido
Substitua o fusível fundido por um novo com amperagem adequada. A
amperagem encontra-se inscrita na tampa da caixa de fusíveis.
3
4
1
2
Tipo ATipo B
Tipo C

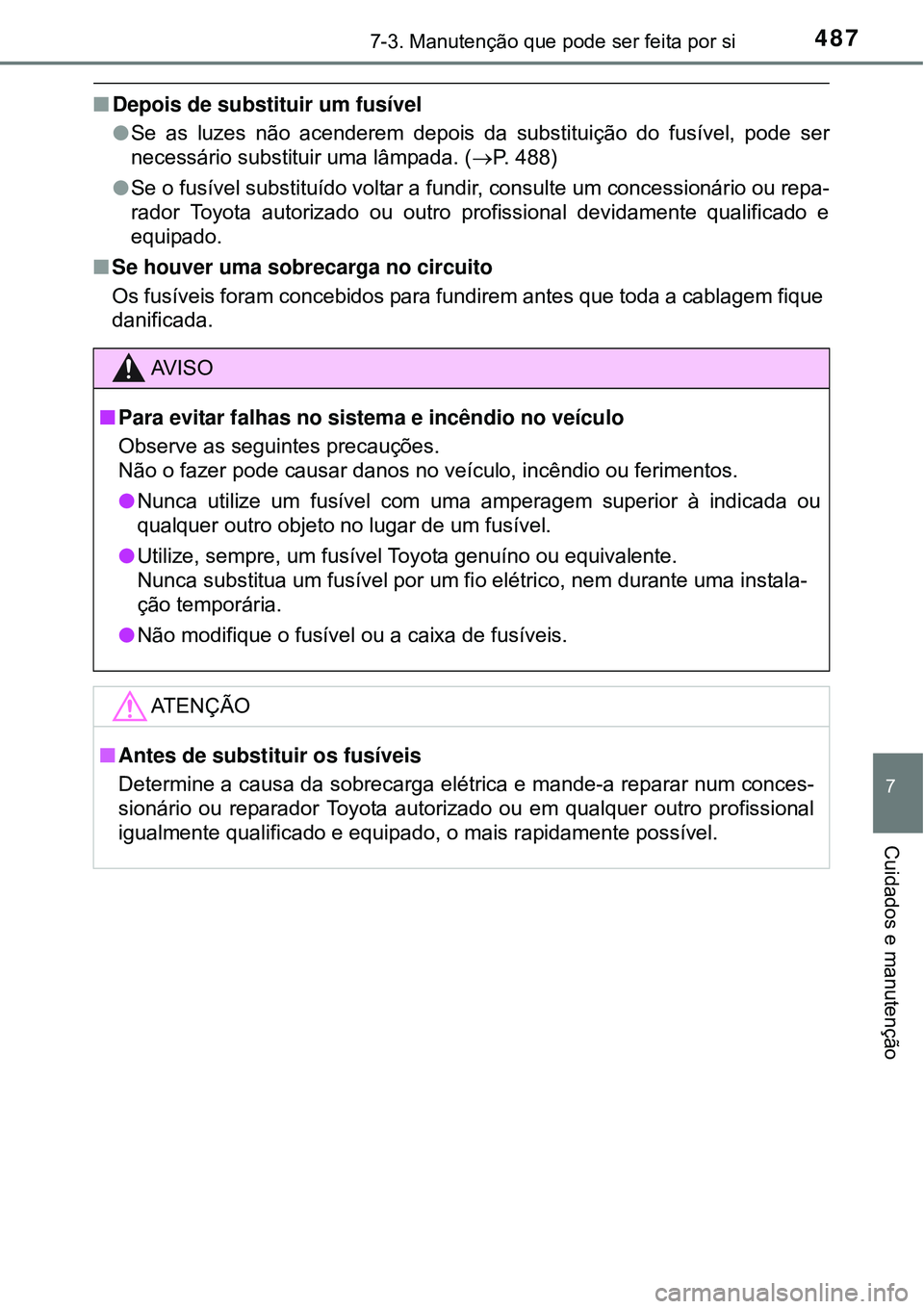

4877-3. Manutenção que pode ser feita por si
7
Cuidados e manutenção
nDepois de substituir um fusível
lSe as luzes não acenderem depois da substituição do fusível, pode ser
necessário substituir uma lâmpada. (P. 488)
lSe o fusível substituído voltar a fundir, consulte um concessionário ou repa-
rador Toyota autorizado ou outro profissional devidamente qualificado e
equipado.
nSe houver uma sobrecarga no circuito
Os fusíveis foram concebidos para fundirem antes que toda a cablagem fique
danificada.
AV I S O
nPara evitar falhas no sistema e incêndio no veículo
Observe as seguintes precauções.
Não o fazer pode causar danos no veículo, incêndio ou ferimentos.
lNunca utilize um fusível com uma amperagem superior à indicada ou
qualquer outro objeto no lugar de um fusível.
lUtilize, sempre, um fusível Toyota genuíno ou equivalente.
Nunca substitua um fusível por um fio elétrico, nem durante uma instala-
ção temporária.
lNão modifique o fusível ou a caixa de fusíveis.
ATENÇÃO
nAntes de substituir os fusíveis
Determine a causa da sobrecarga elétrica e mande-a reparar num conces-
sionário ou reparador Toyota autorizado ou em qualquer outro profissional
igualmente qualificado e equipado, o mais rapidamente possível.

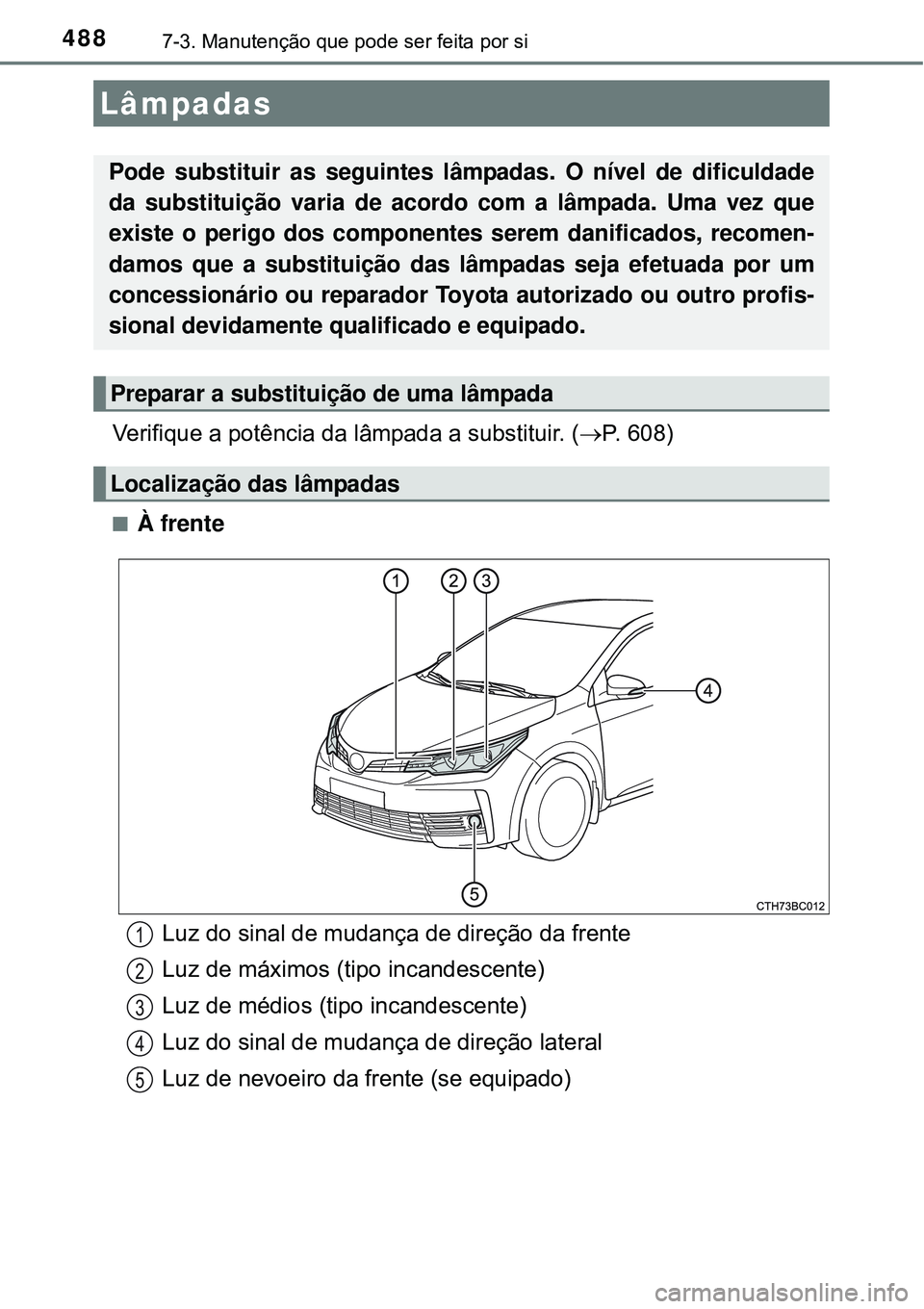

4887-3. Manutenção que pode ser feita por si
Verifique a potência da lâmpada a substituir. (P. 608)
nÀ frente
Lâmpadas
Pode substituir as seguintes lâmpadas. O nível de dificuldade
da substituição varia de acordo com a lâmpada. Uma vez que
existe o perigo dos componentes serem danificados, recomen-
damos que a substituição das lâmpadas seja efetuada por um
concessionário ou reparador Toyota autorizado ou outro profis-
sional devidamente qualificado e equipado.
Preparar a substituição de uma lâmpada
Localização das lâmpadas
Luz do sinal de mudança de direção da frente
Luz de máximos (tipo incandescente)
Luz de médios (tipo incandescente)
Luz do sinal de mudança de direção lateral
Luz de nevoeiro da frente (se equipado)1
2
3
4
5
