TOYOTA COROLLA 2022 Manuale de Empleo (in Spanish)

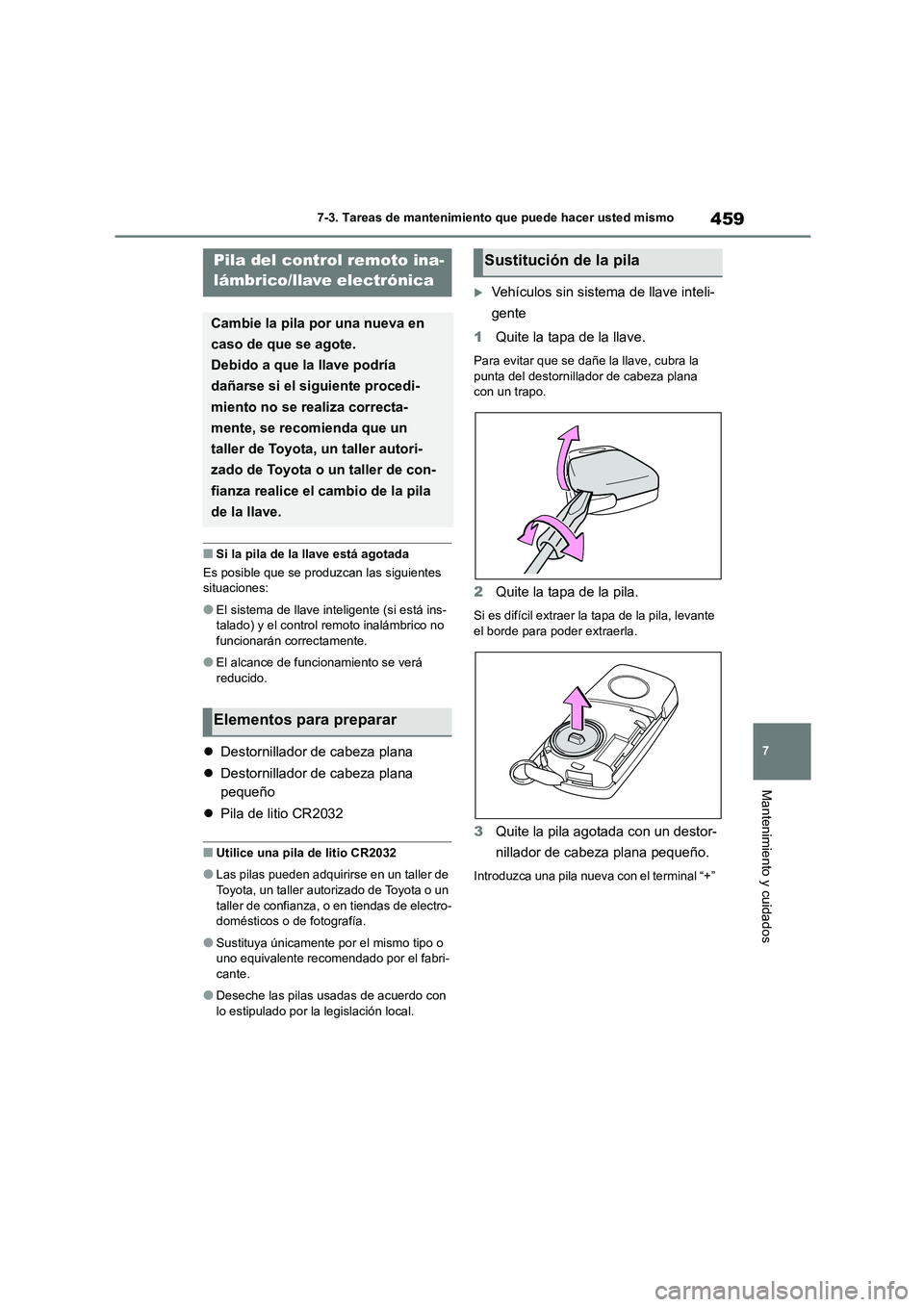

459
7
7-3. Tareas de mantenimiento que puede hacer usted mismo
Mantenimiento y cuidados
■Si la pila de la llave está agotada
Es posible que se produzcan las siguientes
situaciones:
●El sistema de llave inteligente (si está ins-
talado) y el control remoto inalámbrico no
funcionarán correctamente.
●El alcance de funcionamiento se verá
reducido.
 Destornillador de cabeza plana
 Destornillador de cabeza plana
pequeño
 Pila de litio CR2032
■Utilice una pila de litio CR2032
●Las pilas pueden adquirirse en un taller de
Toyota, un taller autorizado de Toyota o un
taller de confianza, o en tiendas de electro- domésticos o de fotografía.
●Sustituya únicamente por el mismo tipo o uno equivalente recomendado por el fabri-
cante.
●Deseche las pilas usadas de acuerdo con
lo estipulado por la legislación local.
Vehículos sin sistema de llave inteli-
gente
1 Quite la tapa de la llave.
Para evitar que se dañe la llave, cubra la
punta del destornillador de cabeza plana con un trapo.
2 Quite la tapa de la pila.
Si es difícil extraer la tapa de la pila, levante
el borde para poder extraerla.
3 Quite la pila agotada con un destor-
nillador de cabeza plana pequeño.
Introduzca una pila nueva con el terminal “+”
Pila del control remoto ina-
lámbrico/llave electrónica
Cambie la pila por una nueva en
caso de que se agote.
Debido a que la llave podría
dañarse si el siguiente procedi-
miento no se realiza correcta-
mente, se recomienda que un
taller de Toyota, un taller autori-
zado de Toyota o un taller de con-
fianza realice el cambio de la pila
de la llave.
Elementos para preparar
Sustitución de la pila

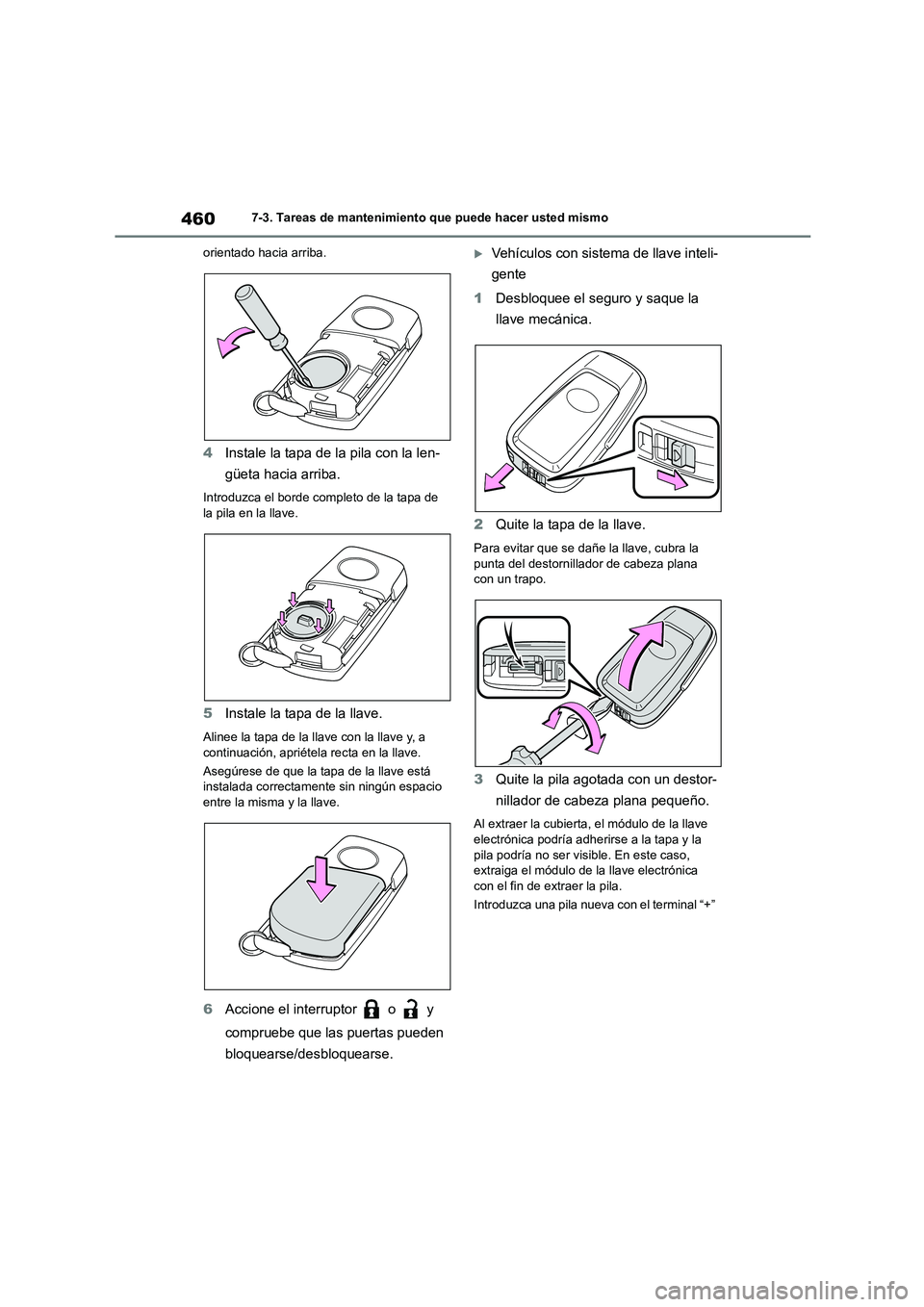

4607-3. Tareas de mantenimiento que puede hacer usted mismo
orientado hacia arriba.
4 Instale la tapa de la pila con la len-
güeta hacia arriba.
Introduzca el borde completo de la tapa de
la pila en la llave.
5 Instale la tapa de la llave.
Alinee la tapa de la llave con la llave y, a
continuación, apriétela recta en la llave.
Asegúrese de que la tapa de la llave está instalada correctamente sin ningún espacio
entre la misma y la llave.
6 Accione el interruptor o y
compruebe que las puertas pueden
bloquearse/desbloquearse.
Vehículos con sistem a de llave inteli-
gente
1 Desbloquee el seguro y saque la
llave mecánica.
2 Quite la tapa de la llave.
Para evitar que se dañe la llave, cubra la
punta del destornillador de cabeza plana
con un trapo.
3 Quite la pila agotada con un destor-
nillador de cabeza plana pequeño.
Al extraer la cubierta, el módulo de la llave
electrónica podría adherirse a la tapa y la
pila podría no ser visible. En este caso, extraiga el módulo de la llave electrónica
con el fin de extraer la pila.
Introduzca una pila nueva con el terminal “+”

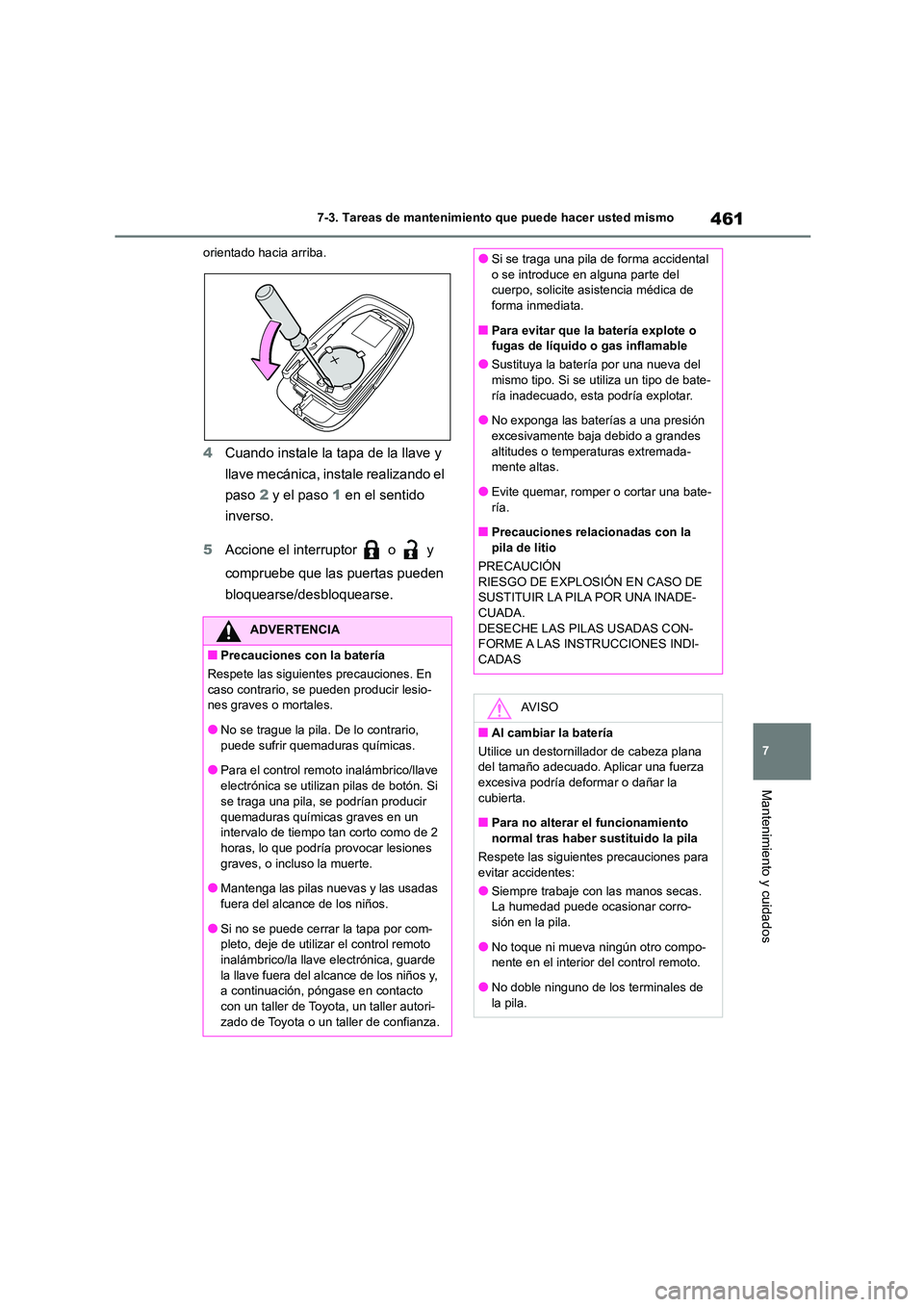

461
7
7-3. Tareas de mantenimiento que puede hacer usted mismo
Mantenimiento y cuidados
orientado hacia arriba.
4 Cuando instale la tapa de la llave y
llave mecánica, instale realizando el
paso 2 y el paso 1 en el sentido
inverso.
5 Accione el interruptor o y
compruebe que las puertas pueden
bloquearse/desbloquearse.
ADVERTENCIA
■Precauciones con la batería
Respete las siguientes precauciones. En
caso contrario, se pueden producir lesio- nes graves o mortales.
●No se trague la pila. De lo contrario,
puede sufrir quemaduras químicas.
●Para el control remoto inalámbrico/llave
electrónica se utilizan pilas de botón. Si
se traga una pila, se podrían producir
quemaduras químicas graves en un intervalo de tiempo tan corto como de 2
horas, lo que podría provocar lesiones
graves, o incluso la muerte.
●Mantenga las pilas nuevas y las usadas
fuera del alcance de los niños.
●Si no se puede cerrar la tapa por com- pleto, deje de utilizar el control remoto
inalámbrico/la llave electrónica, guarde
la llave fuera del alcance de los niños y, a continuación, póngase en contacto
con un taller de Toyota, un taller autori-
zado de Toyota o un taller de confianza.
●Si se traga una pila de forma accidental
o se introduce en alguna parte del
cuerpo, solicite asistencia médica de forma inmediata.
■Para evitar que la batería explote o
fugas de líquido o gas inflamable
●Sustituya la batería por una nueva del mismo tipo. Si se utiliza un tipo de bate-
ría inadecuado, esta podría explotar.
●No exponga las baterías a una presión
excesivamente baja debido a grandes altitudes o temperaturas extremada-
mente altas.
●Evite quemar, romper o cortar una bate- ría.
■Precauciones relacionadas con la
pila de litio
PRECAUCIÓN RIESGO DE EXPLOSIÓN EN CASO DE
SUSTITUIR LA PILA POR UNA INADE-
CUADA. DESECHE LAS PILAS USADAS CON-
FORME A LAS INSTRUCCIONES INDI-
CADAS
AV I S O
■Al cambiar la batería
Utilice un destornillador de cabeza plana
del tamaño adecuado. Aplicar una fuerza excesiva podría deformar o dañar la
cubierta.
■Para no alterar el funcionamiento normal tras haber sustituido la pila
Respete las siguientes precauciones para
evitar accidentes:
●Siempre trabaje con las manos secas.
La humedad puede ocasionar corro- sión en la pila.
●No toque ni mueva ningún otro compo-
nente en el interior del control remoto.
●No doble ninguno de los terminales de
la pila.

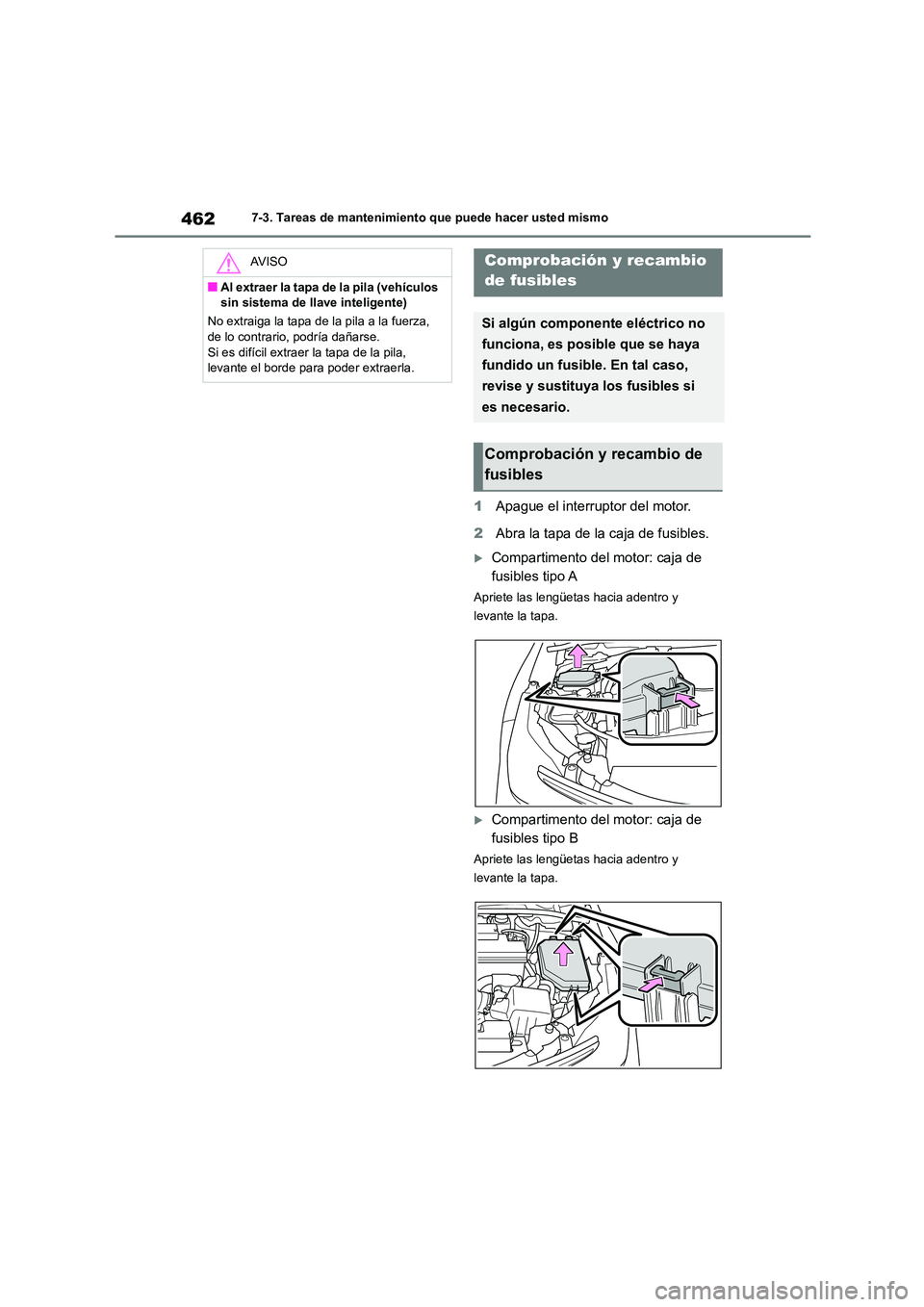

4627-3. Tareas de mantenimiento que puede hacer usted mismo
1Apague el interruptor del motor.
2 Abra la tapa de la caja de fusibles.
Compartimento del motor: caja de
fusibles tipo A
Apriete las lengüetas hacia adentro y
levante la tapa.
Compartimento del motor: caja de
fusibles tipo B
Apriete las lengüetas hacia adentro y
levante la tapa.
AV I S O
■Al extraer la tapa de la pila (vehículos
sin sistema de llave inteligente)
No extraiga la tapa de la pila a la fuerza,
de lo contrario, podría dañarse. Si es difícil extraer la tapa de la pila,
levante el borde para poder extraerla.
Comprobación y recambio
de fusibles
Si algún componente eléctrico no
funciona, es posible que se haya
fundido un fusible. En tal caso,
revise y sustituya los fusibles si
es necesario.
Comprobación y recambio de
fusibles

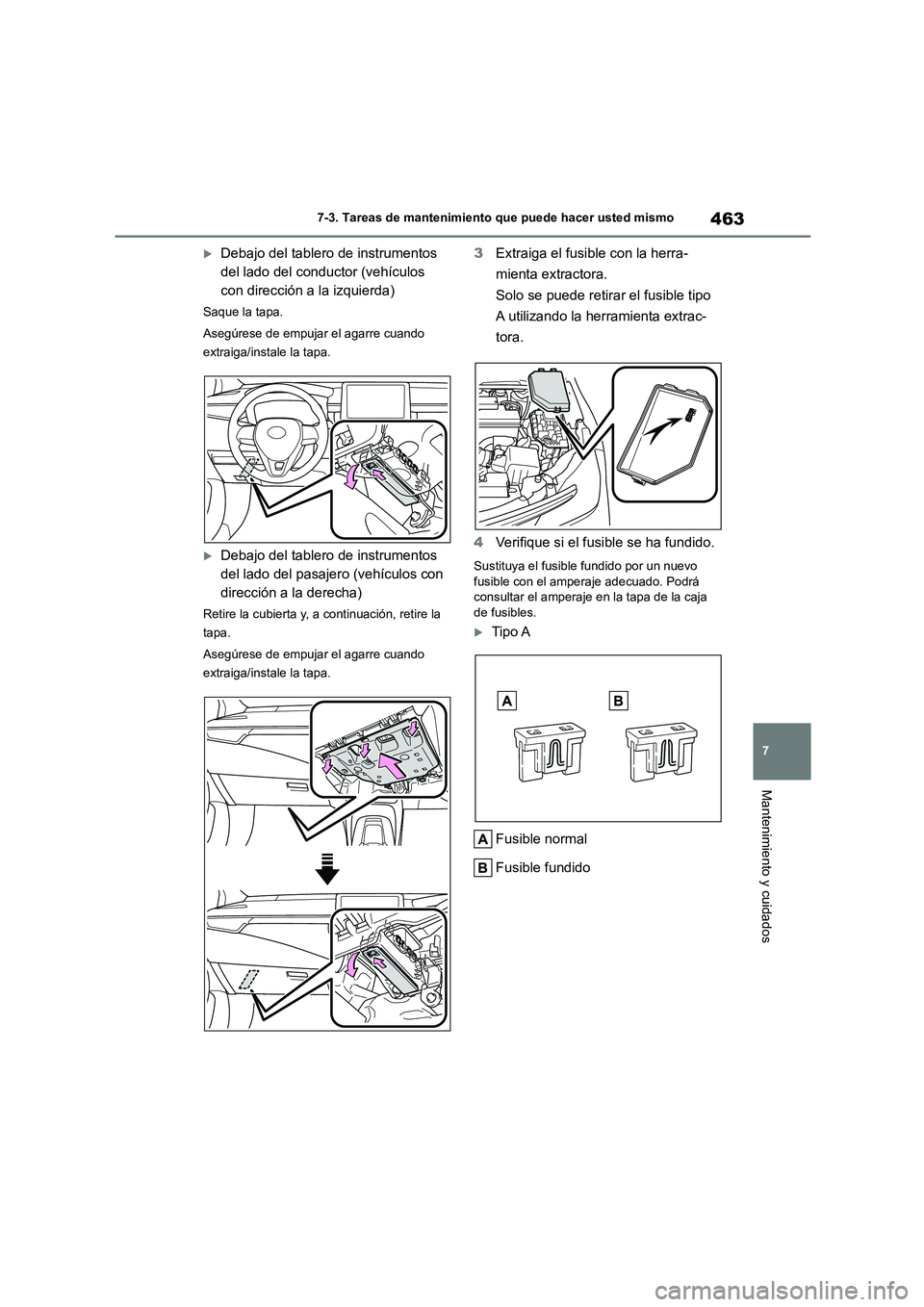

463
7
7-3. Tareas de mantenimiento que puede hacer usted mismo
Mantenimiento y cuidados
Debajo del tablero de instrumentos
del lado del conductor (vehículos
con dirección a la izquierda)
Saque la tapa.
Asegúrese de empujar el agarre cuando
extraiga/instale la tapa.
Debajo del tablero de instrumentos
del lado del pasajero (vehículos con
dirección a la derecha)
Retire la cubierta y, a continuación, retire la
tapa.
Asegúrese de empujar el agarre cuando
extraiga/instale la tapa.
3 Extraiga el fusible con la herra-
mienta extractora.
Solo se puede retirar el fusible tipo
A utilizando la herramienta extrac-
tora.
4 Verifique si el fusible se ha fundido.
Sustituya el fusible fundido por un nuevo
fusible con el amperaje adecuado. Podrá consultar el amperaje en la tapa de la caja
de fusibles.
Tipo A
Fusible normal
Fusible fundido

4647-3. Tareas de mantenimiento que puede hacer usted mismo

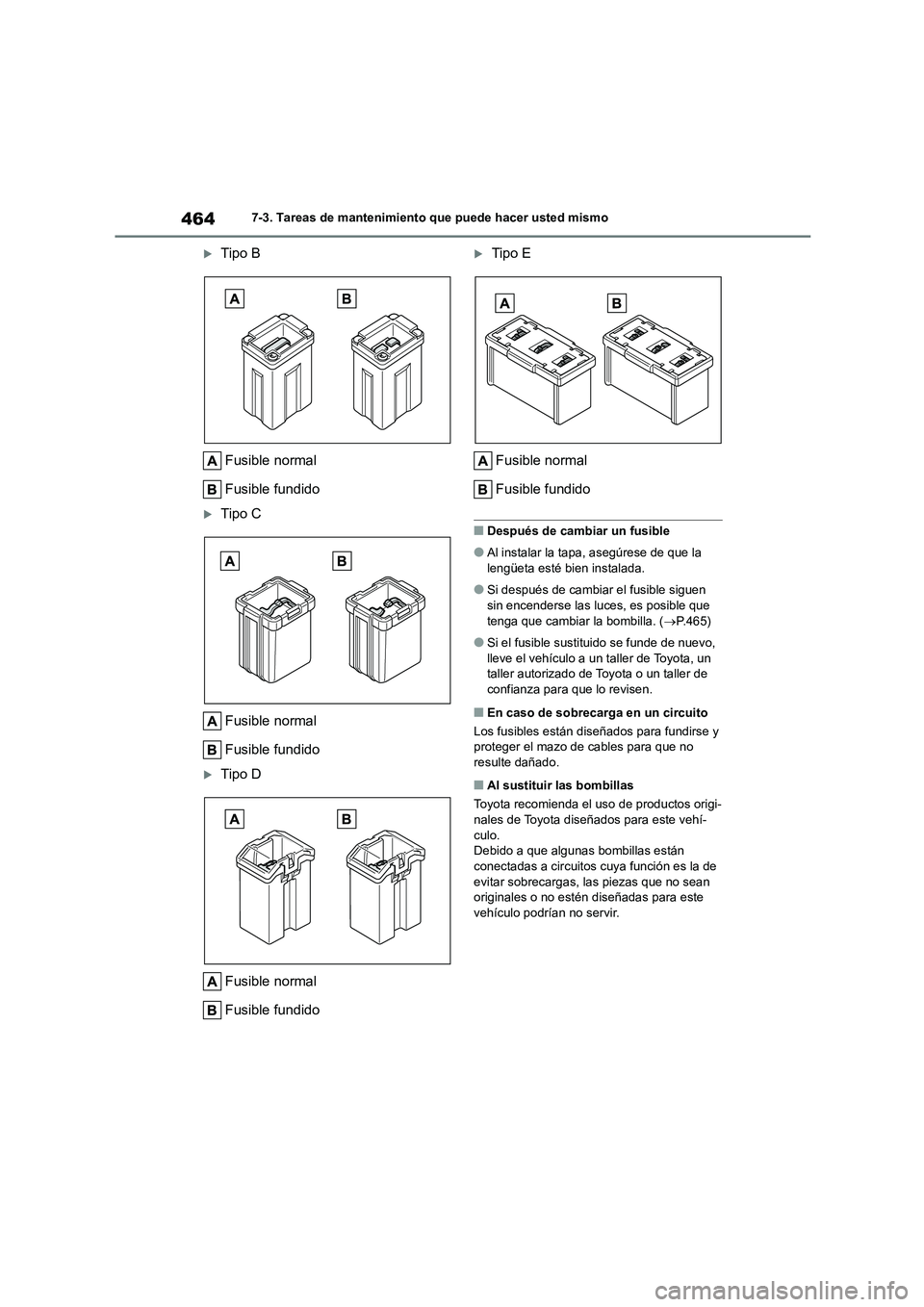

Tipo B
Fusible normal
Fusible fundido
Tipo C
Fusible normal
Fusible fundido
Tipo D
Fusible normal
Fusible fundido
Tipo E
Fusible normal
Fusible fundido
■Después de cambiar un fusible
●Al instalar la tapa, asegúrese de que la
lengüeta esté bien instalada.
●Si después de cambiar el fusible siguen
sin encenderse las luces, es posible que
tenga que cambiar la bombilla. ( P.465)
●Si el fusible sustituido se funde de nuevo,
lleve el vehículo a un taller de Toyota, un taller autorizado de Toyota o un taller de
confianza para que lo revisen.
■En caso de sobrecarga en un circuito
Los fusibles están diseñados para fundirse y
proteger el mazo de cables para que no resulte dañado.
■Al sustituir las bombillas
Toyota recomienda el uso de productos origi-
nales de Toyota diseñados para este vehí-
culo. Debido a que algunas bombillas están
conectadas a circ uitos cuya función es la de
evitar sobrecargas, las piezas que no sean originales o no estén diseñadas para este
vehículo podrían no servir.

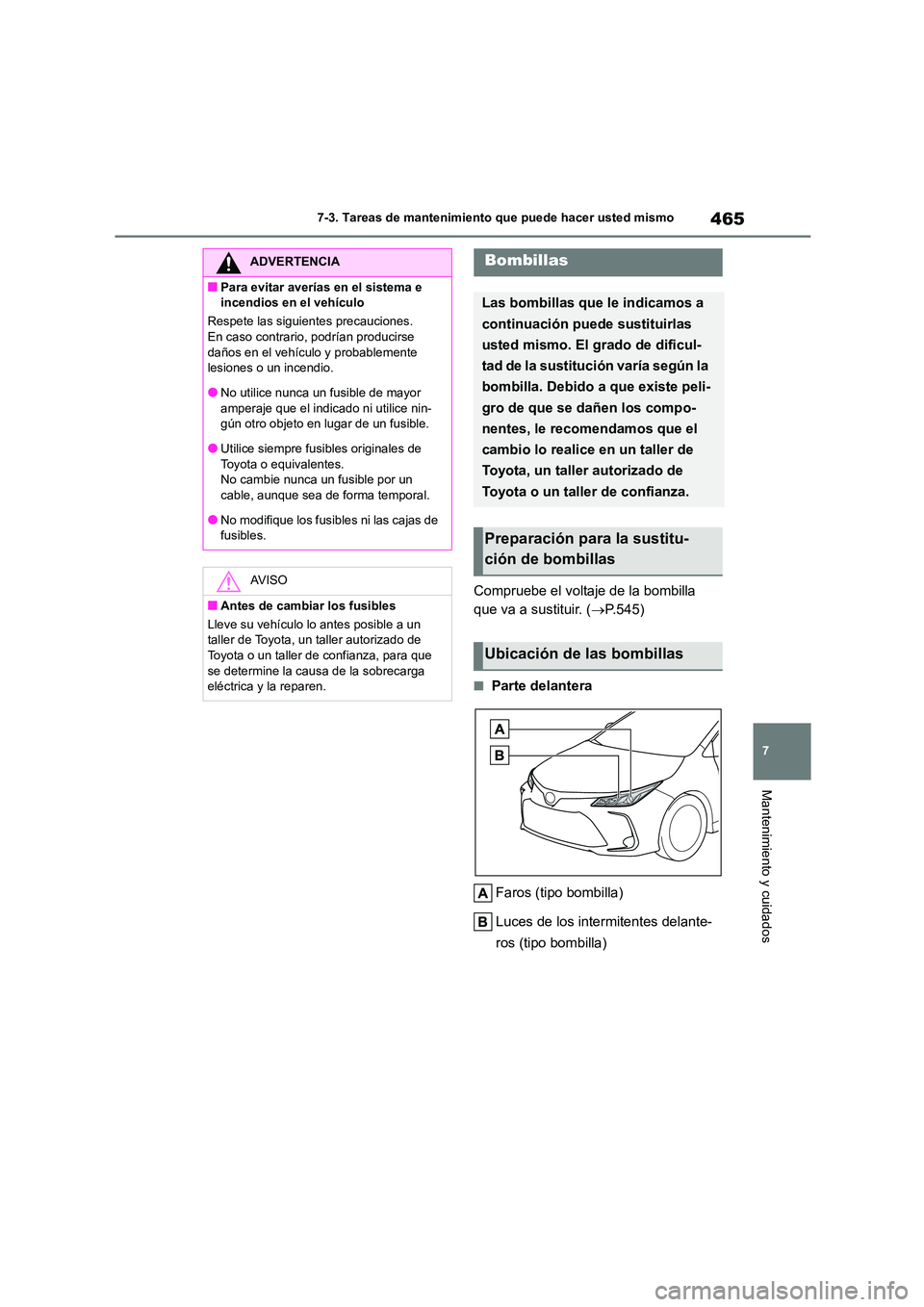

465
7
7-3. Tareas de mantenimiento que puede hacer usted mismo
Mantenimiento y cuidados
Compruebe el voltaje de la bombilla
que va a sustituir. ( P.545)
■Parte delantera
Faros (tipo bombilla)
Luces de los intermitentes delante-
ros (tipo bombilla)
ADVERTENCIA
■Para evitar averías en el sistema e
incendios en el vehículo
Respete las siguientes precauciones.
En caso contrario, podrían producirse daños en el vehículo y probablemente
lesiones o un incendio.
●No utilice nunca un fusible de mayor amperaje que el indicado ni utilice nin-
gún otro objeto en lugar de un fusible.
●Utilice siempre fusibles originales de Toyota o equivalentes.
No cambie nunca un fusible por un
cable, aunque sea de forma temporal.
●No modifique los fusibles ni las cajas de
fusibles.
AV I S O
■Antes de cambiar los fusibles
Lleve su vehículo lo antes posible a un
taller de Toyota, un taller autorizado de Toyota o un taller de confianza, para que
se determine la causa de la sobrecarga
eléctrica y la reparen.
Bombillas
Las bombillas que le indicamos a
continuación puede sustituirlas
usted mismo. El grado de dificul-
tad de la sustitución varía según la
bombilla. Debido a que existe peli-
gro de que se dañen los compo-
nentes, le recomendamos que el
cambio lo realice en un taller de
Toyota, un taller autorizado de
Toyota o un taller de confianza.
Preparación para la sustitu-
ción de bombillas
Ubicación de las bombillas

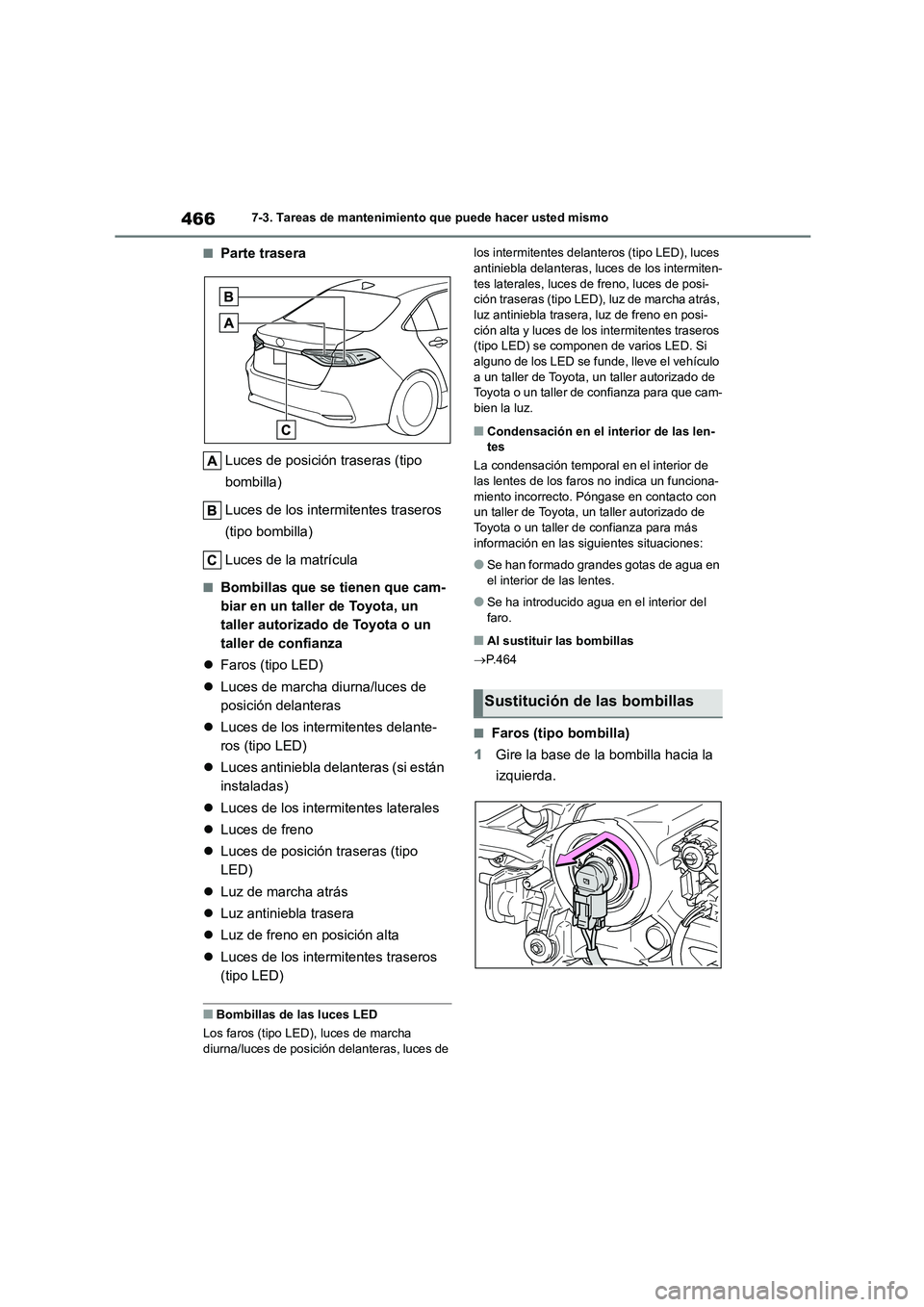

4667-3. Tareas de mantenimiento que puede hacer usted mismo
■Parte trasera
Luces de posición traseras (tipo
bombilla)
Luces de los intermitentes traseros
(tipo bombilla)
Luces de la matrícula
■Bombillas que se tienen que cam-
biar en un taller de Toyota, un
taller autorizado de Toyota o un
taller de confianza
 Faros (tipo LED)
 Luces de marcha diurna/luces de
posición delanteras
 Luces de los intermitentes delante-
ros (tipo LED)
 Luces antiniebla delanteras (si están
instaladas)
 Luces de los intermitentes laterales
 Luces de freno
 Luces de posición traseras (tipo
LED)
 Luz de marcha atrás
 Luz antiniebla trasera
 Luz de freno en posición alta
 Luces de los intermitentes traseros
(tipo LED)
■Bombillas de las luces LED
Los faros (tipo LED), luces de marcha diurna/luces de posición delanteras, luces de
los intermitentes delanteros (tipo LED), luces antiniebla delanteras, luces de los intermiten-
tes laterales, luces de freno, luces de posi-
ción traseras (tipo LED), luz de marcha atrás, luz antiniebla trasera, luz de freno en posi-
ción alta y luces de los intermitentes traseros
(tipo LED) se componen de varios LED. Si alguno de los LED se funde, lleve el vehículo
a un taller de Toyota, un taller autorizado de
Toyota o un taller de confianza para que cam- bien la luz.
■Condensación en el interior de las len-tes
La condensación temporal en el interior de
las lentes de los faros no indica un funciona-
miento incorrecto. Póngase en contacto con un taller de Toyota, un taller autorizado de
Toyota o un taller de confianza para más
información en las si guientes situaciones:
●Se han formado grandes gotas de agua en
el interior de las lentes.
●Se ha introducido agua en el interior del
faro.
■Al sustituir las bombillas
 P. 4 6 4
■Faros (tipo bombilla)
1 Gire la base de la bombilla hacia la
izquierda.
Sustitución de las bombillas

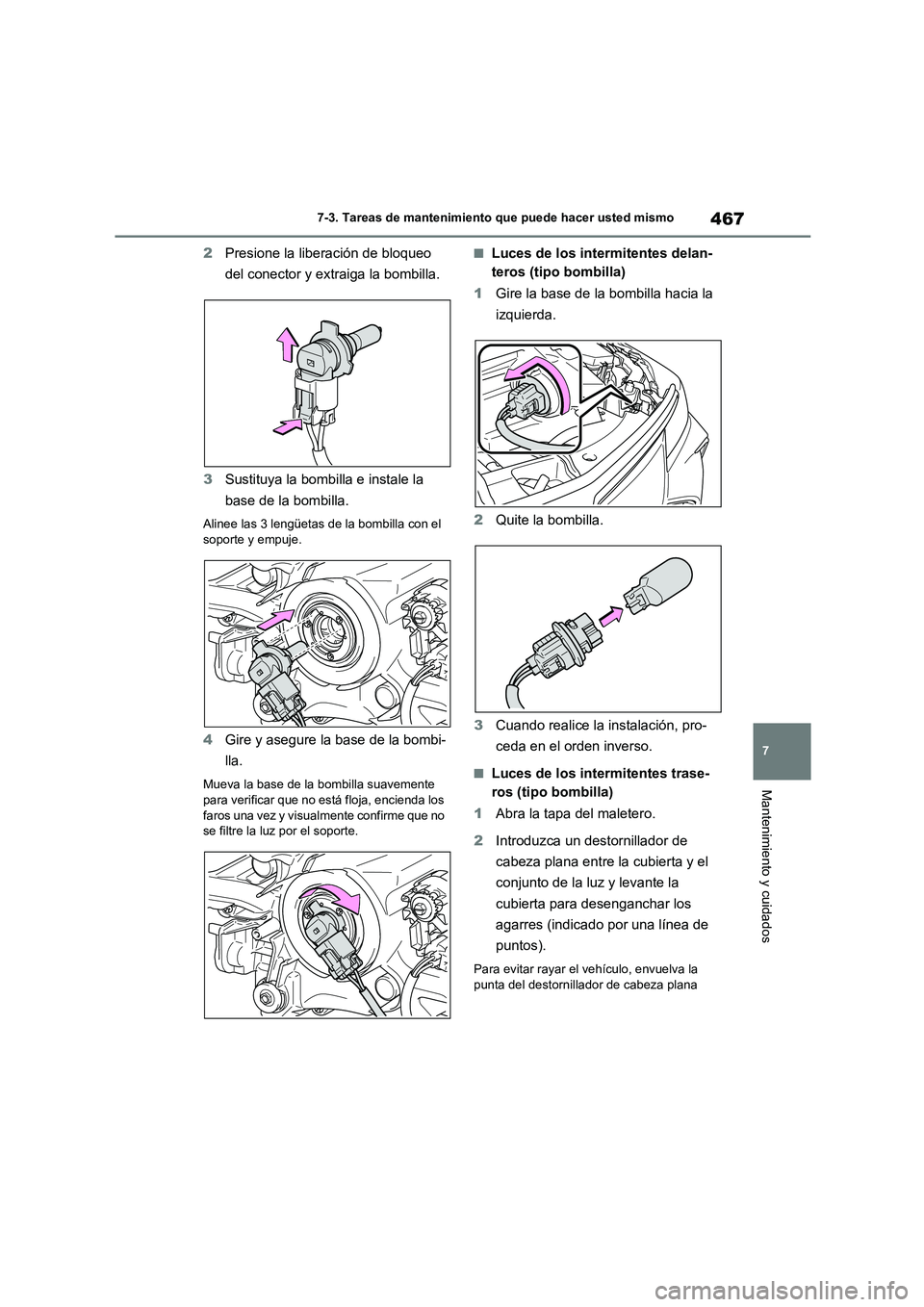

467
7
7-3. Tareas de mantenimiento que puede hacer usted mismo
Mantenimiento y cuidados
2 Presione la liberación de bloqueo
del conector y extraiga la bombilla.
3 Sustituya la bombilla e instale la
base de la bombilla.
Alinee las 3 lengüetas de la bombilla con el soporte y empuje.
4 Gire y asegure la base de la bombi-
lla.
Mueva la base de la bombilla suavemente
para verificar que no está floja, encienda los
faros una vez y visualmente confirme que no se filtre la luz por el soporte.
■Luces de los intermitentes delan-
teros (tipo bombilla)
1 Gire la base de la bombilla hacia la
izquierda.
2 Quite la bombilla.
3 Cuando realice la instalación, pro-
ceda en el orden inverso.
■Luces de los intermitentes trase-
ros (tipo bombilla)
1 Abra la tapa del maletero.
2 Introduzca un destornillador de
cabeza plana entre la cubierta y el
conjunto de la luz y levante la
cubierta para desenganchar los
agarres (indicado por una línea de
puntos).
Para evitar rayar el vehículo, envuelva la punta del destornillador de cabeza plana

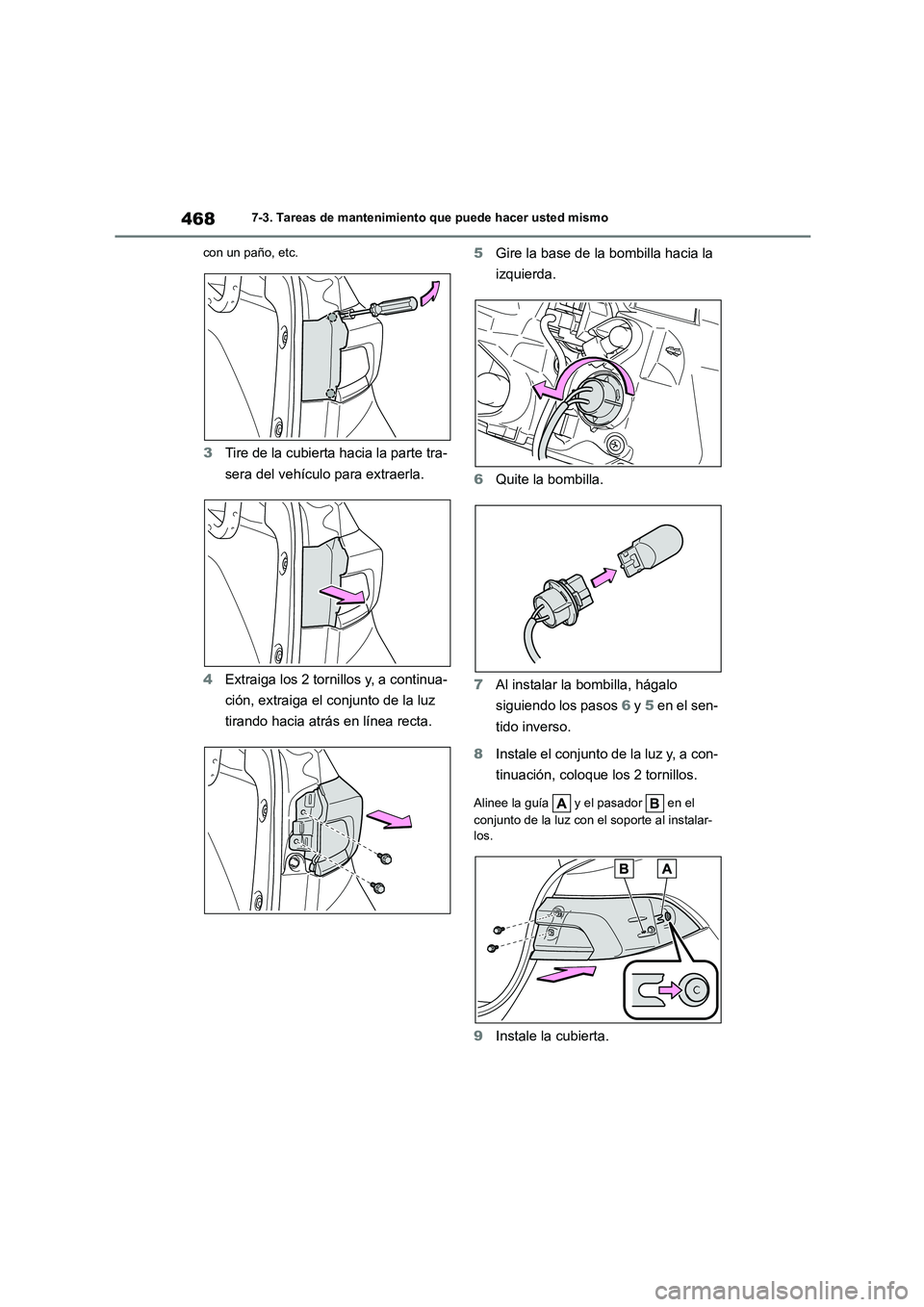

4687-3. Tareas de mantenimiento que puede hacer usted mismo
con un paño, etc.
3 Tire de la cubierta hacia la parte tra-
sera del vehículo para extraerla.
4 Extraiga los 2 tornillos y, a continua-
ción, extraiga el conjunto de la luz
tirando hacia atrás en línea recta.
5 Gire la base de la bombilla hacia la
izquierda.
6 Quite la bombilla.
7 Al instalar la bombilla, hágalo
siguiendo los pasos 6 y 5 en el sen-
tido inverso.
8 Instale el conjunto de la luz y, a con-
tinuación, coloque los 2 tornillos.
Alinee la guía y el pasador en el
conjunto de la luz con el soporte al instalar- los.
9 Instale la cubierta.
