419
6
6-1. Funcionamiento del sistema de aire acondicionado y del desempañador
Características interiores
: Si está instalado

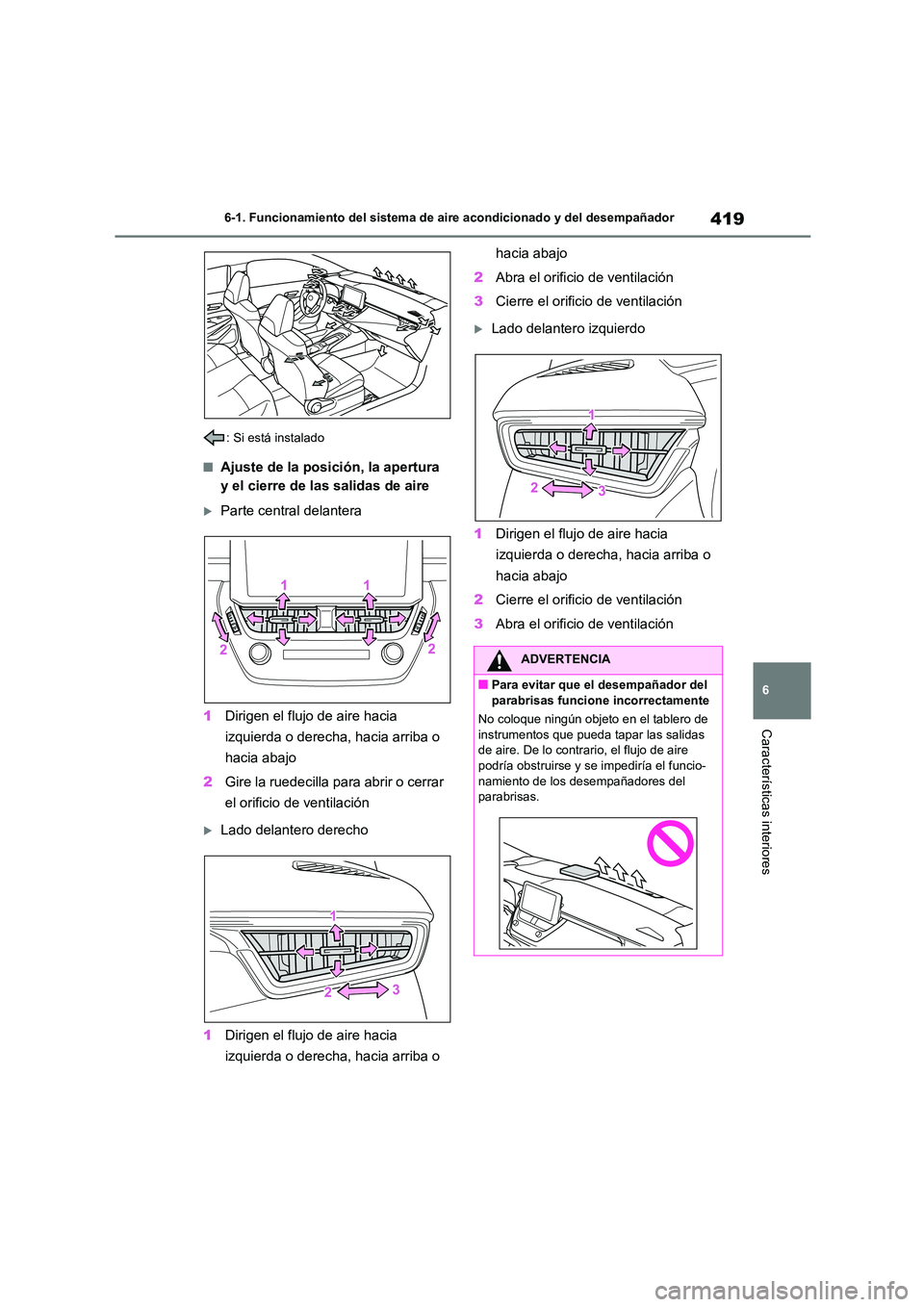

■Ajuste de la posición, la apertura
y el cierre de las salidas de aire
Parte central delantera
1 Dirigen el flujo de aire hacia
izquierda o derecha, hacia arriba o
hacia abajo
2 Gire la ruedecilla para abrir o cerrar
el orificio de ventilación
Lado delantero derecho
1 Dirigen el flujo de aire hacia
izquierda o derecha, hacia arriba o
hacia abajo
2 Abra el orificio de ventilación
3 Cierre el orificio de ventilación

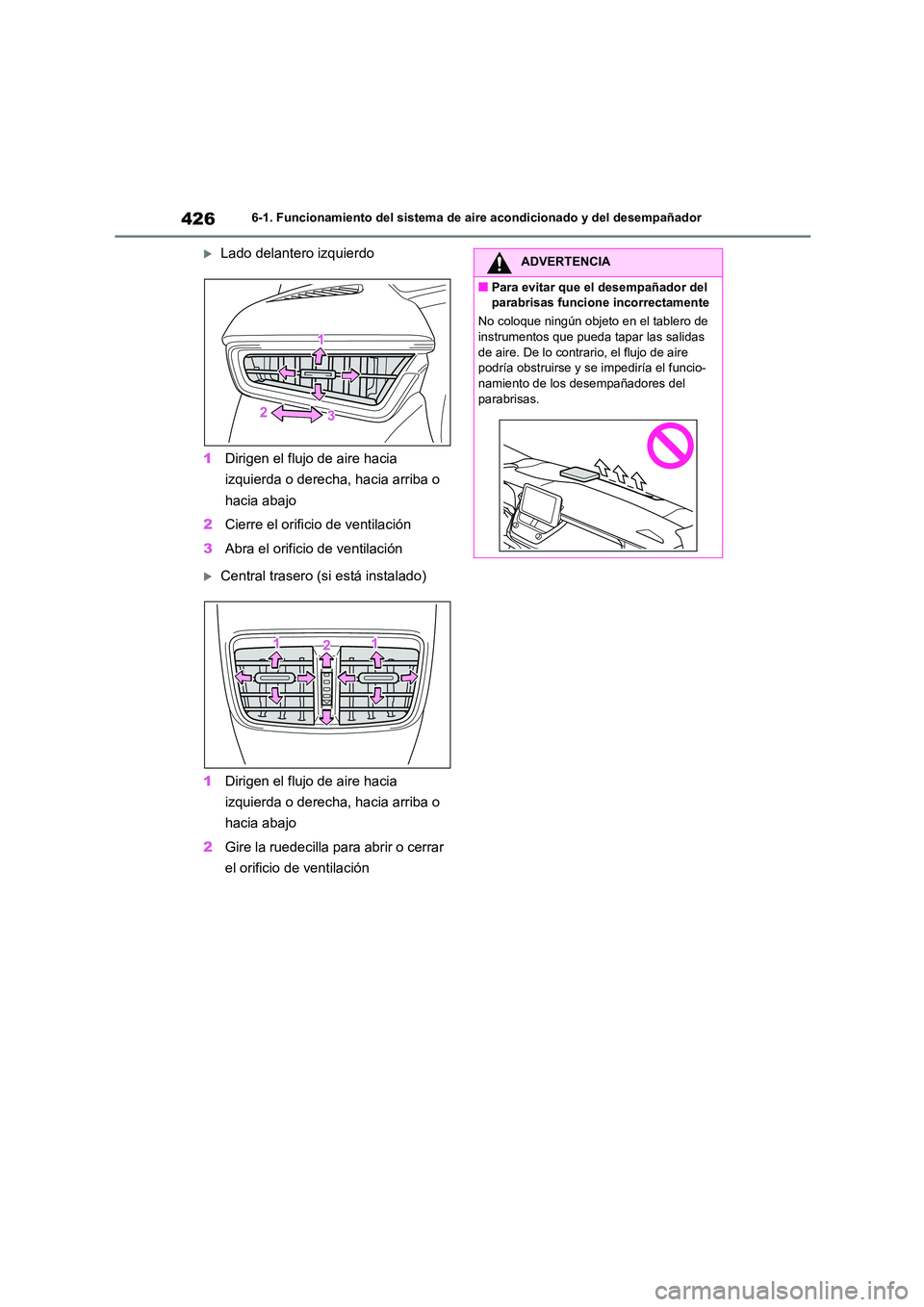

Lado delantero izquierdo
1 Dirigen el flujo de aire hacia
izquierda o derecha, hacia arriba o
hacia abajo
2 Cierre el orificio de ventilación
3 Abra el orificio de ventilación
ADVERTENCIA
■Para evitar que el desempañador del parabrisas funcione incorrectamente
No coloque ningún objeto en el tablero de
instrumentos que pueda tapar las salidas
de aire. De lo contrario, el flujo de aire podría obstruirse y se impediría el funcio-
namiento de los desempañadores del
parabrisas.
Page 422 of 786

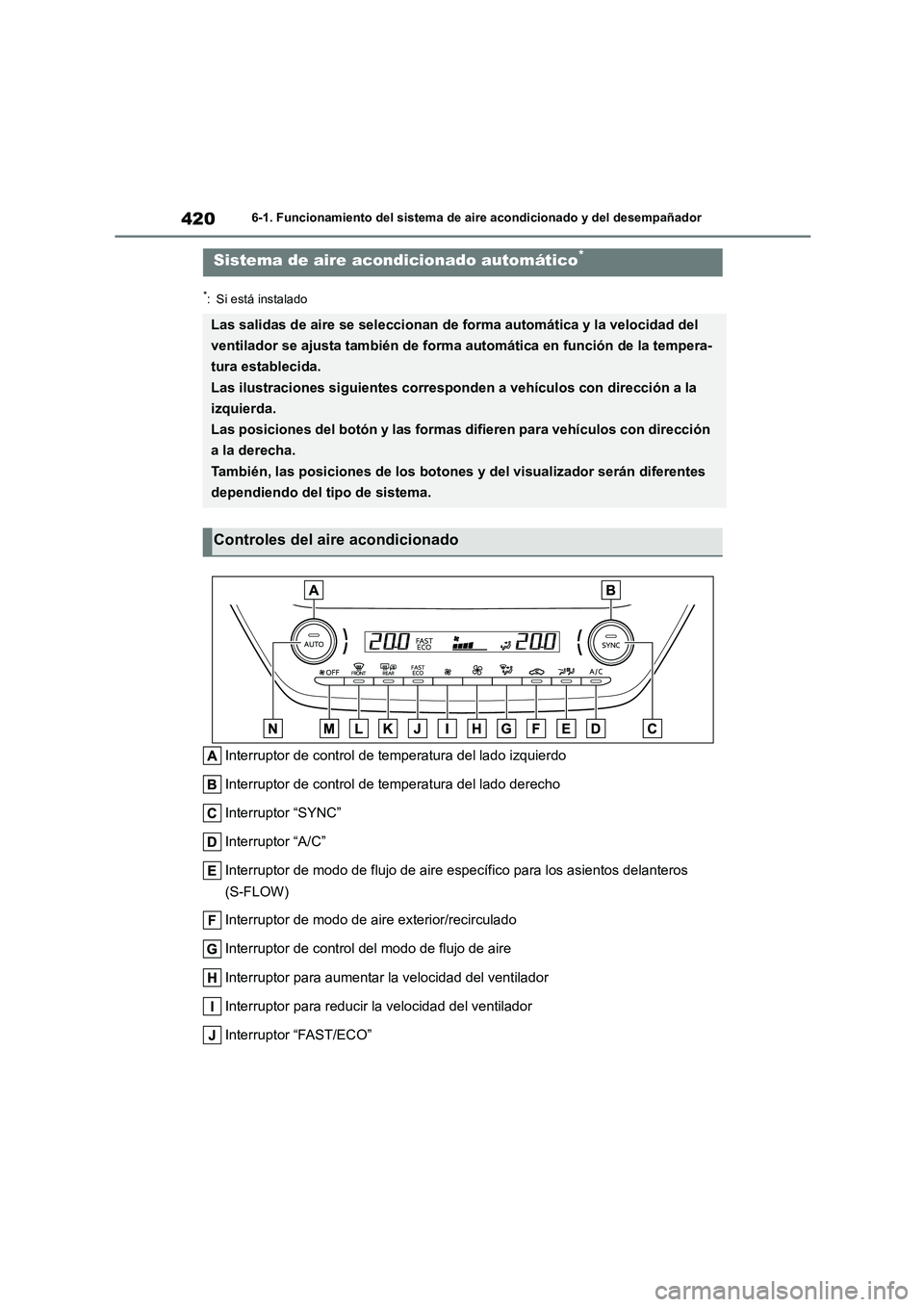

4206-1. Funcionamiento del sistema de aire acondicionado y del desempañador
*: Si está instalado
Interruptor de control de temperatura del lado izquierdo
Interruptor de control de temperatura del lado derecho
Interruptor “SYNC”
Interruptor “A/C”
Interruptor de modo de flujo de aire específico para los asientos delanteros
(S-FLOW)
Interruptor de modo de aire exterior/recirculado
Interruptor de control del modo de flujo de aire
Interruptor para aumentar la velocidad del ventilador
Interruptor para reducir la velocidad del ventilador
Interruptor “FAST/ECO”
Sistema de aire acondicionado automático*
Las salidas de aire se seleccionan de forma automática y la velocidad del
ventilador se ajusta también de forma automática en función de la tempera-
tura establecida.
Las ilustraciones siguientes corresponden a vehículos con dirección a la
izquierda.
Las posiciones del botón y las formas difieren para vehículos con dirección
a la derecha.
También, las posiciones de los botones y del visualizador serán diferentes
dependiendo del tipo de sistema.
Controles del aire acondicionado
Page 423 of 786

421
6
6-1. Funcionamiento del sistema de aire acondicionado y del desempañador
Características interiores

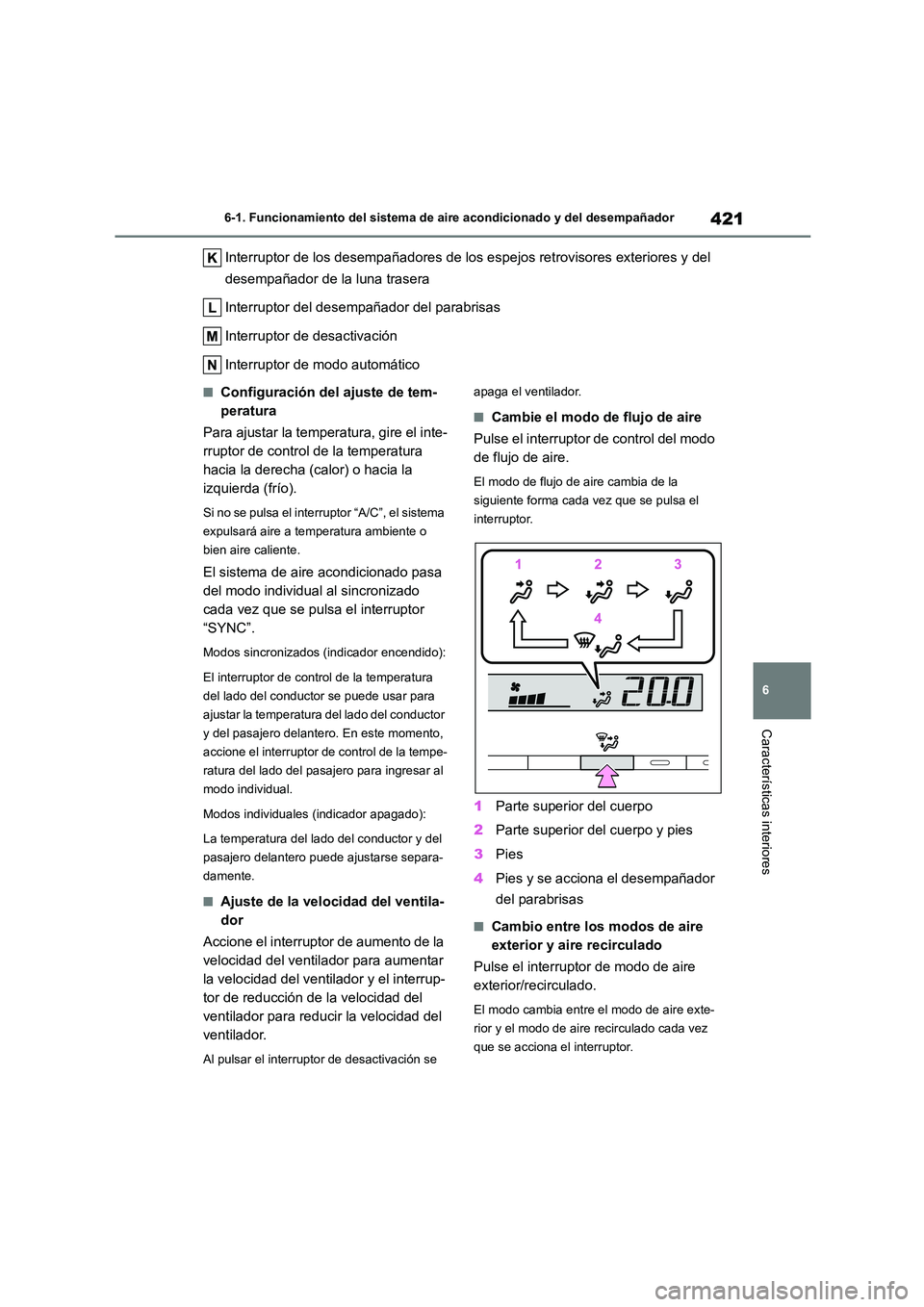

Interruptor de los desempañadores de los espejos retrovisores exteriores y del
desempañador de la luna trasera
Interruptor del desempañador del parabrisas
Interruptor de desactivación
Interruptor de modo automático
■Configuración del ajuste de tem-
peratura
Para ajustar la temperatura, gire el inte-
rruptor de control de la temperatura
hacia la derecha (calor) o hacia la
izquierda (frío).
Si no se pulsa el interruptor “A/C”, el sistema
expulsará aire a temperatura ambiente o
bien aire caliente.
El sistema de aire acondicionado pasa
del modo individual al sincronizado
cada vez que se pulsa el interruptor
“SYNC”.
Modos sincronizados (indicador encendido):
El interruptor de control de la temperatura
del lado del conductor se puede usar para
ajustar la temperatura del lado del conductor
y del pasajero delantero. En este momento,
accione el interruptor de control de la tempe-
ratura del lado del pasaj ero para ingresar al
modo individual.
Modos individuales (indicador apagado):
La temperatura del lado del conductor y del
pasajero delantero puede ajustarse separa-
damente.
■Ajuste de la velocidad del ventila-
dor
Accione el interruptor de aumento de la
velocidad del ventilador para aumentar
la velocidad del ventilador y el interrup-
tor de reducción de la velocidad del
ventilador para reducir la velocidad del
ventilador.
Al pulsar el interruptor de desactivación se
apaga el ventilador.
■Cambie el modo de flujo de aire
Pulse el interruptor de control del modo
de flujo de aire.
El modo de flujo de aire cambia de la
siguiente forma cada vez que se pulsa el
interruptor.
1 Parte superior del cuerpo
2 Parte superior del cuerpo y pies
3 Pies
4 Pies y se acciona el desempañador
del parabrisas
■Cambio entre los modos de aire
exterior y aire recirculado
Pulse el interruptor de modo de aire
exterior/recirculado.
El modo cambia entre el modo de aire exte-
rior y el modo de aire recirculado cada vez
que se acciona el interruptor.
Page 424 of 786

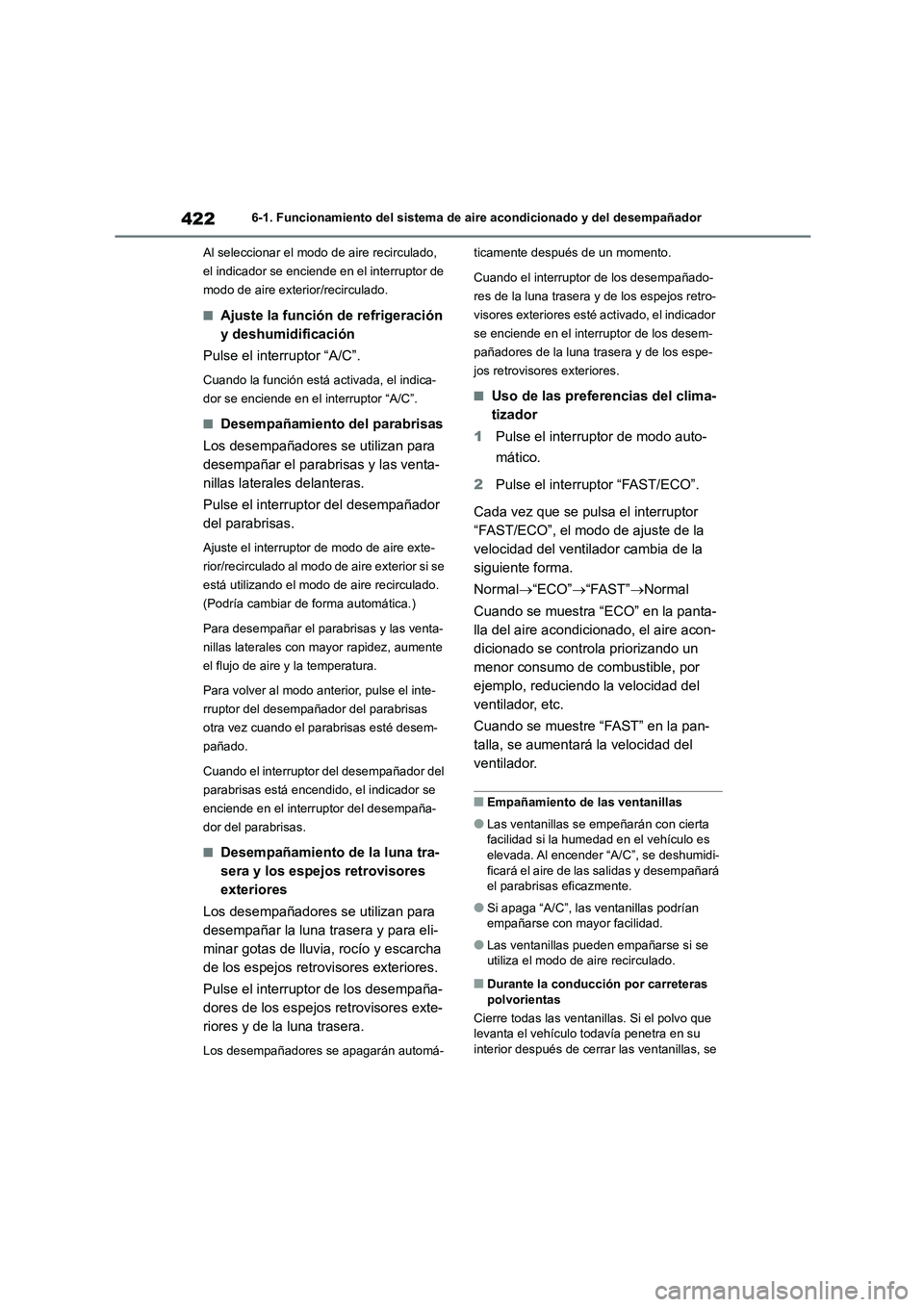

4226-1. Funcionamiento del sistema de aire acondicionado y del desempañador
Al seleccionar el modo de aire recirculado,
el indicador se enciende en el interruptor de
modo de aire exterior/recirculado.
■Ajuste la función de refrigeración
y deshumidificación
Pulse el interruptor “A/C”.
Cuando la función está activada, el indica-
dor se enciende en el interruptor “A/C”.
■Desempañamiento del parabrisas
Los desempañadores se utilizan para
desempañar el parabrisas y las venta-
nillas laterales delanteras.
Pulse el interruptor del desempañador
del parabrisas.
Ajuste el interruptor de modo de aire exte-
rior/recirculado al modo de aire exterior si se
está utilizando el modo de aire recirculado.
(Podría cambiar de forma automática.)
Para desempañar el parabrisas y las venta-
nillas laterales con mayor rapidez, aumente
el flujo de aire y la temperatura.
Para volver al modo anterior, pulse el inte-
rruptor del desempañador del parabrisas
otra vez cuando el parabrisas esté desem-
pañado.
Cuando el interruptor del desempañador del
parabrisas está encendido, el indicador se
enciende en el interruptor del desempaña-
dor del parabrisas.
■Desempañamiento de la luna tra-
sera y los espejos retrovisores
exteriores
Los desempañadores se utilizan para
desempañar la luna trasera y para eli-
minar gotas de lluvia, rocío y escarcha
de los espejos retrovisores exteriores.
Pulse el interruptor de los desempaña-
dores de los espejos retrovisores exte-
riores y de la luna trasera.
Los desempañadores se apagarán automá-
ticamente después de un momento.
Cuando el interruptor de los desempañado-
res de la luna trasera y de los espejos retro-
visores exteriores esté activado, el indicador
se enciende en el interruptor de los desem-
pañadores de la luna trasera y de los espe-
jos retrovisores exteriores.
■Uso de las preferencias del clima-
tizador
1 Pulse el interruptor de modo auto-
mático.
2 Pulse el interruptor “FAST/ECO”.
Cada vez que se pulsa el interruptor
“FAST/ECO”, el modo de ajuste de la
velocidad del ventilador cambia de la
siguiente forma.
Normal “ECO”“FAST”Normal
Cuando se muestra “ECO” en la panta-
lla del aire acondicionado, el aire acon-
dicionado se controla priorizando un
menor consumo de combustible, por
ejemplo, reduciendo la velocidad del
ventilador, etc.
Cuando se muestre “FAST” en la pan-
talla, se aumentará la velocidad del
ventilador.
■Empañamiento de las ventanillas
●Las ventanillas se empeñarán con cierta
facilidad si la humedad en el vehículo es
elevada. Al encender “A/C”, se deshumidi- ficará el aire de las salidas y desempañará
el parabrisas eficazmente.
●Si apaga “A/C”, las ventanillas podrían
empañarse con mayor facilidad.
●Las ventanillas pueden empañarse si se
utiliza el modo de aire recirculado.
■Durante la conducción por carreteras
polvorientas
Cierre todas las ventani llas. Si el polvo que levanta el vehículo todavía penetra en su
interior después de cerrar las ventanillas, se
Page 425 of 786

423
6
6-1. Funcionamiento del sistema de aire acondicionado y del desempañador
Características interiores

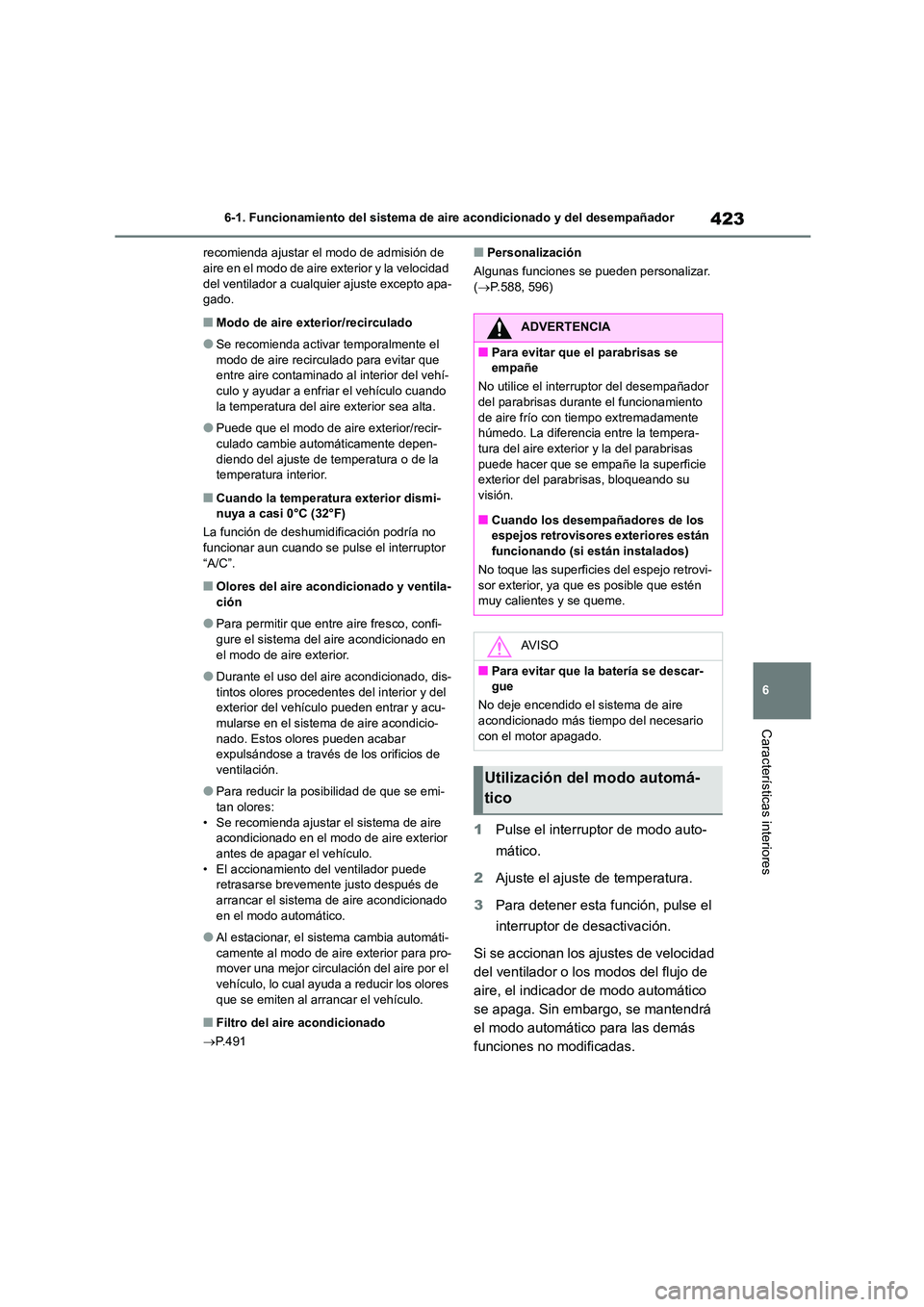

recomienda ajustar el modo de admisión de aire en el modo de aire exterior y la velocidad
del ventilador a cualquier ajuste excepto apa-
gado.
■Modo de aire exterior/recirculado
●Se recomienda activar temporalmente el
modo de aire recirculado para evitar que entre aire contaminado al interior del vehí-
culo y ayudar a enfriar el vehículo cuando
la temperatura del aire exterior sea alta.
●Puede que el modo de aire exterior/recir-
culado cambie automáticamente depen-
diendo del ajuste de temperatura o de la temperatura interior.
■Cuando la temperatura exterior dismi-
nuya a casi 0°C (32°F)
La función de deshumidificación podría no
funcionar aun cuando se pulse el interruptor “A/C”.
■Olores del aire acondicionado y ventila-
ción
●Para permitir que entre aire fresco, confi-
gure el sistema del aire acondicionado en
el modo de aire exterior.
●Durante el uso del aire acondicionado, dis-
tintos olores procedentes del interior y del exterior del vehículo pueden entrar y acu-
mularse en el sistema de aire acondicio-
nado. Estos olores pueden acabar expulsándose a través de los orificios de
ventilación.
●Para reducir la posibilidad de que se emi-
tan olores:
• Se recomienda ajustar el sistema de aire acondicionado en el modo de aire exterior
antes de apagar el vehículo.
• El accionamiento del ventilador puede retrasarse brevemente justo después de
arrancar el sistema de aire acondicionado
en el modo automático.
●Al estacionar, el sistema cambia automáti-
camente al modo de aire exterior para pro- mover una mejor circulación del aire por el
vehículo, lo cual ayuda a reducir los olores
que se emiten al arrancar el vehículo.
■Filtro del aire acondicionado
P.491
■Personalización
Algunas funciones se pueden personalizar. ( P.588, 596)
1Pulse el interruptor de modo auto-
mático.
2 Ajuste el ajuste de temperatura.
3 Para detener esta función, pulse el
interruptor de desactivación.
Si se accionan los ajustes de velocidad
del ventilador o los modos del flujo de
aire, el indicador de modo automático
se apaga. Sin embargo, se mantendrá
el modo automático para las demás
funciones no modificadas.
ADVERTENCIA
■Para evitar que el parabrisas se
empañe
No utilice el interruptor del desempañador
del parabrisas durante el funcionamiento de aire frío con tiempo extremadamente
húmedo. La diferencia entre la tempera-
tura del aire exterior y la del parabrisas puede hacer que se empañe la superficie
exterior del parabrisas, bloqueando su
visión.
■Cuando los desempañadores de los
espejos retrovisores exteriores están
funcionando (si están instalados)
No toque las superficies del espejo retrovi- sor exterior, ya que es posible que estén
muy calientes y se queme.
AV I S O
■Para evitar que la batería se descar-
gue
No deje encendido el sistema de aire acondicionado más tiempo del necesario
con el motor apagado.
Utilización del modo automá-
tico
Page 426 of 786

4246-1. Funcionamiento del sistema de aire acondicionado y del desempañador

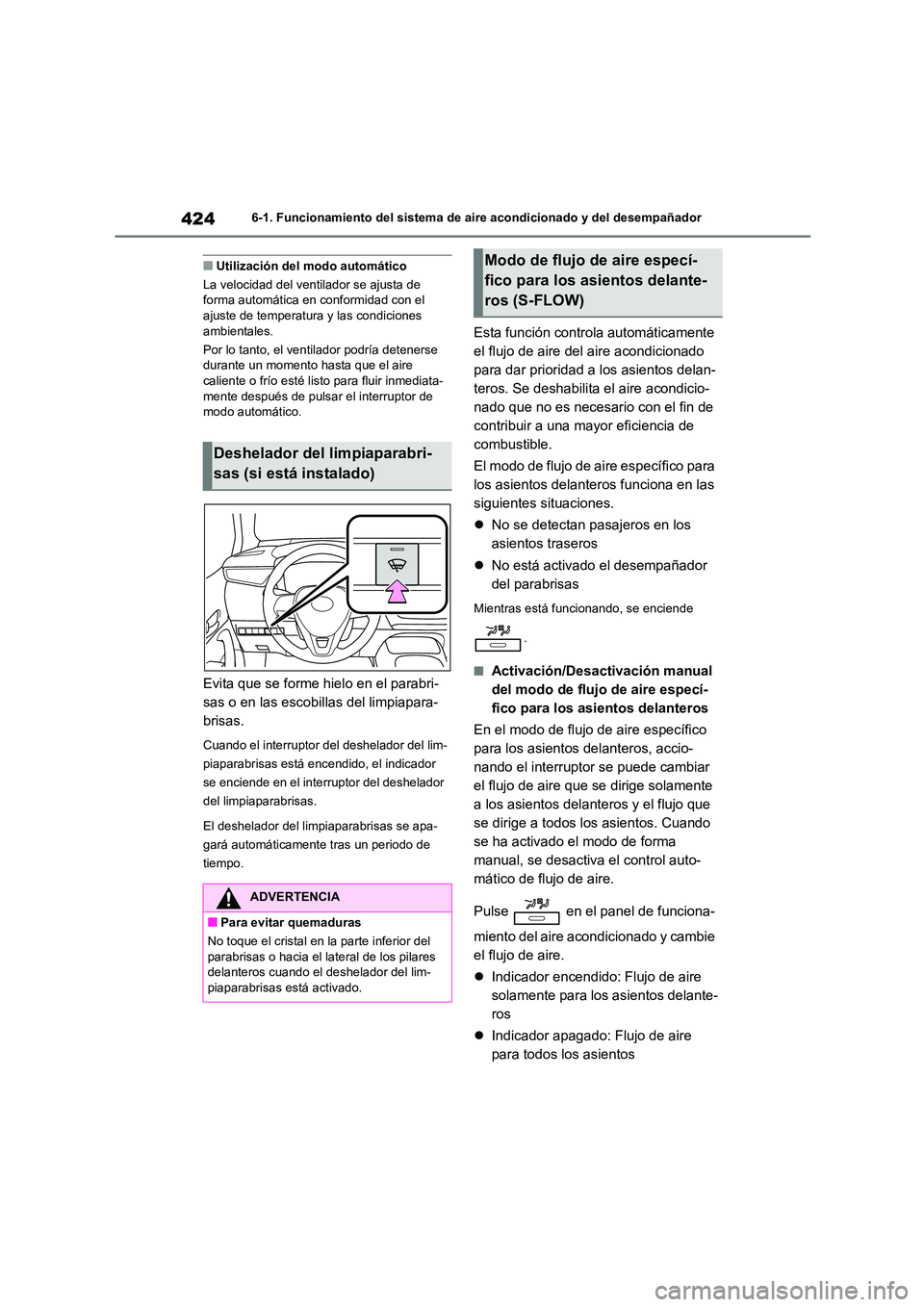

■Utilización del modo automático
La velocidad del ventilador se ajusta de forma automática en conformidad con el
ajuste de temperatura y las condiciones
ambientales.
Por lo tanto, el ventilador podría detenerse durante un momento hasta que el aire
caliente o frío esté listo para fluir inmediata-
mente después de pulsar el interruptor de modo automático.
Evita que se forme hielo en el parabri-
sas o en las escobillas del limpiapara-
brisas.
Cuando el interruptor del deshelador del lim-
piaparabrisas está enc endido, el indicador
se enciende en el interruptor del deshelador
del limpiaparabrisas.
El deshelador del limpiaparabrisas se apa-
gará automáticamente tras un periodo de
tiempo.
Esta función controla automáticamente
el flujo de aire del aire acondicionado
para dar prioridad a los asientos delan-
teros. Se deshabilita el aire acondicio-
nado que no es necesario con el fin de
contribuir a una mayor eficiencia de
combustible.
El modo de flujo de aire específico para
los asientos delanteros funciona en las
siguientes situaciones.
No se detectan pasajeros en los
asientos traseros
No está activado el desempañador
del parabrisas
Mientras está funcionando, se enciende
.
■Activación/Desactivación manual
del modo de flujo de aire especí-
fico para los asientos delanteros
En el modo de flujo de aire específico
para los asientos delanteros, accio-
nando el interruptor se puede cambiar
el flujo de aire que se dirige solamente
a los asientos delanteros y el flujo que
se dirige a todos los asientos. Cuando
se ha activado el modo de forma
manual, se desactiva el control auto-
mático de flujo de aire.
Pulse en el panel de funciona-
miento del aire acondicionado y cambie
el flujo de aire.
Indicador encendido: Flujo de aire
solamente para los asientos delante-
ros
Indicador apagado: Flujo de aire
para todos los asientos
Deshelador del limpiaparabri-
sas (si está instalado)
ADVERTENCIA
■Para evitar quemaduras
No toque el cristal en la parte inferior del
parabrisas o hacia el lateral de los pilares delanteros cuando el deshelador del lim-
piaparabrisas está activado.
Modo de flujo de aire especí-
fico para los asientos delante-
ros (S-FLOW)
Page 427 of 786

425
6
6-1. Funcionamiento del sistema de aire acondicionado y del desempañador
Características interiores

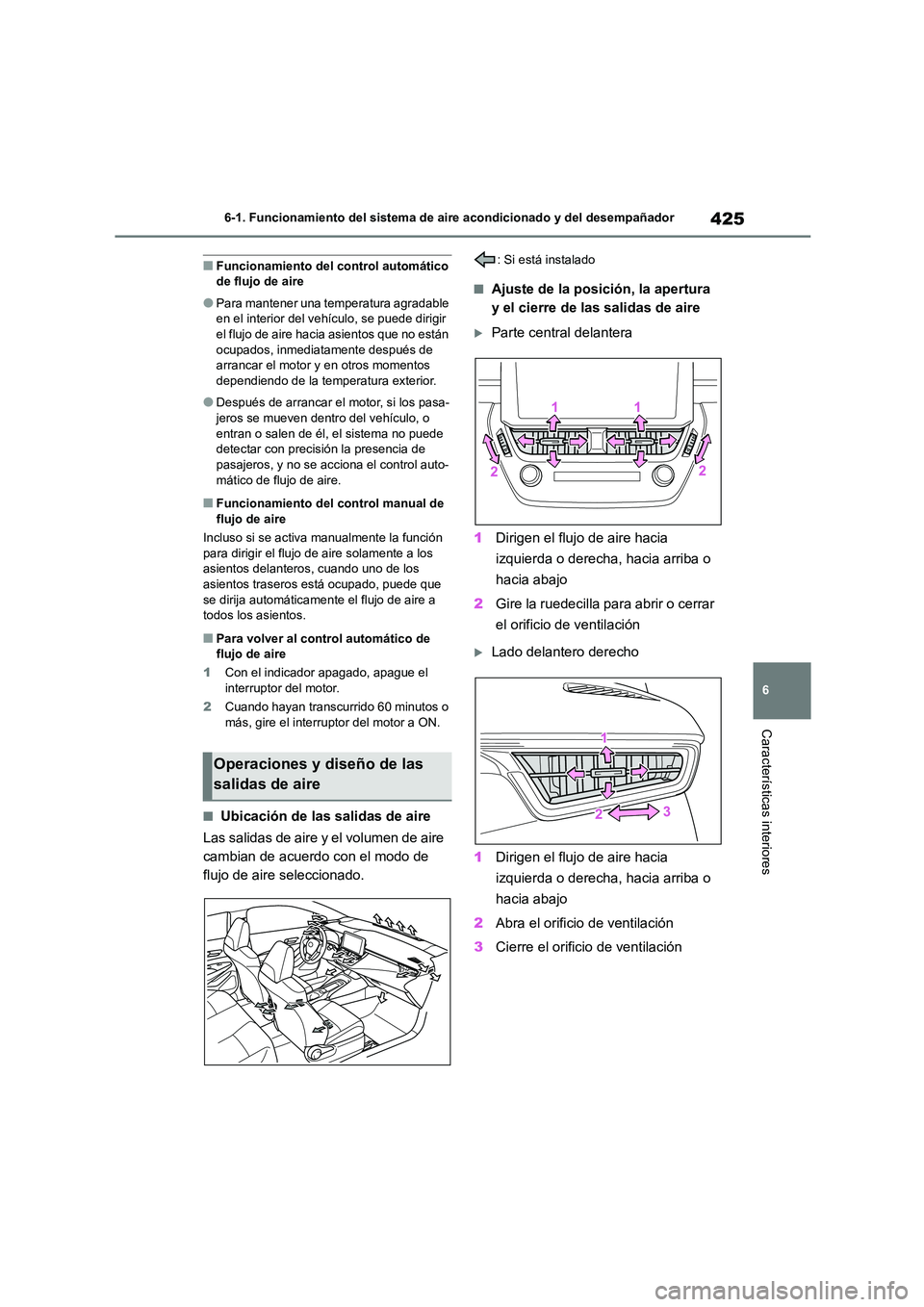

■Funcionamiento del control automático de flujo de aire
●Para mantener una temperatura agradable en el interior del vehículo, se puede dirigir
el flujo de aire hacia asientos que no están
ocupados, inmediatamente después de arrancar el motor y en otros momentos
dependiendo de la temperatura exterior.
●Después de arrancar el motor, si los pasa-
jeros se mueven dentro del vehículo, o
entran o salen de él, el sistema no puede detectar con precisión la presencia de
pasajeros, y no se acciona el control auto-
mático de flujo de aire.
■Funcionamiento del control manual de flujo de aire
Incluso si se activa manualmente la función
para dirigir el flujo de aire solamente a los
asientos delanteros, cuando uno de los asientos traseros está ocupado, puede que
se dirija automáticamente el flujo de aire a
todos los asientos.
■Para volver al control automático de flujo de aire
1 Con el indicador apagado, apague el
interruptor del motor.
2 Cuando hayan transcurrido 60 minutos o
más, gire el interruptor del motor a ON.
■Ubicación de las salidas de aire
Las salidas de aire y el volumen de aire
cambian de acuerdo con el modo de
flujo de aire seleccionado.
: Si está instalado
■Ajuste de la posición, la apertura
y el cierre de las salidas de aire
Parte central delantera
1 Dirigen el flujo de aire hacia
izquierda o derecha, hacia arriba o
hacia abajo
2 Gire la ruedecilla para abrir o cerrar
el orificio de ventilación
Lado delantero derecho
1 Dirigen el flujo de aire hacia
izquierda o derecha, hacia arriba o
hacia abajo
2 Abra el orificio de ventilación
3 Cierre el orificio de ventilación
Operaciones y diseño de las
salidas de aire
Page 428 of 786

4266-1. Funcionamiento del sistema de aire acondicionado y del desempañador
Lado delantero izquierdo
1 Dirigen el flujo de aire hacia
izquierda o derecha, hacia arriba o
hacia abajo
2 Cierre el orificio de ventilación
3 Abra el orificio de ventilación
Central trasero (si está instalado)
1 Dirigen el flujo de aire hacia
izquierda o derecha, hacia arriba o
hacia abajo
2 Gire la ruedecilla para abrir o cerrar
el orificio de ventilación
ADVERTENCIA
■Para evitar que el desempañador del
parabrisas funcione incorrectamente
No coloque ningún objeto en el tablero de
instrumentos que pueda tapar las salidas de aire. De lo contrario, el flujo de aire
podría obstruirse y se impediría el funcio-
namiento de los desempañadores del parabrisas.
Page 429 of 786

427
6
6-1. Funcionamiento del sistema de aire acondicionado y del desempañador
Características interiores

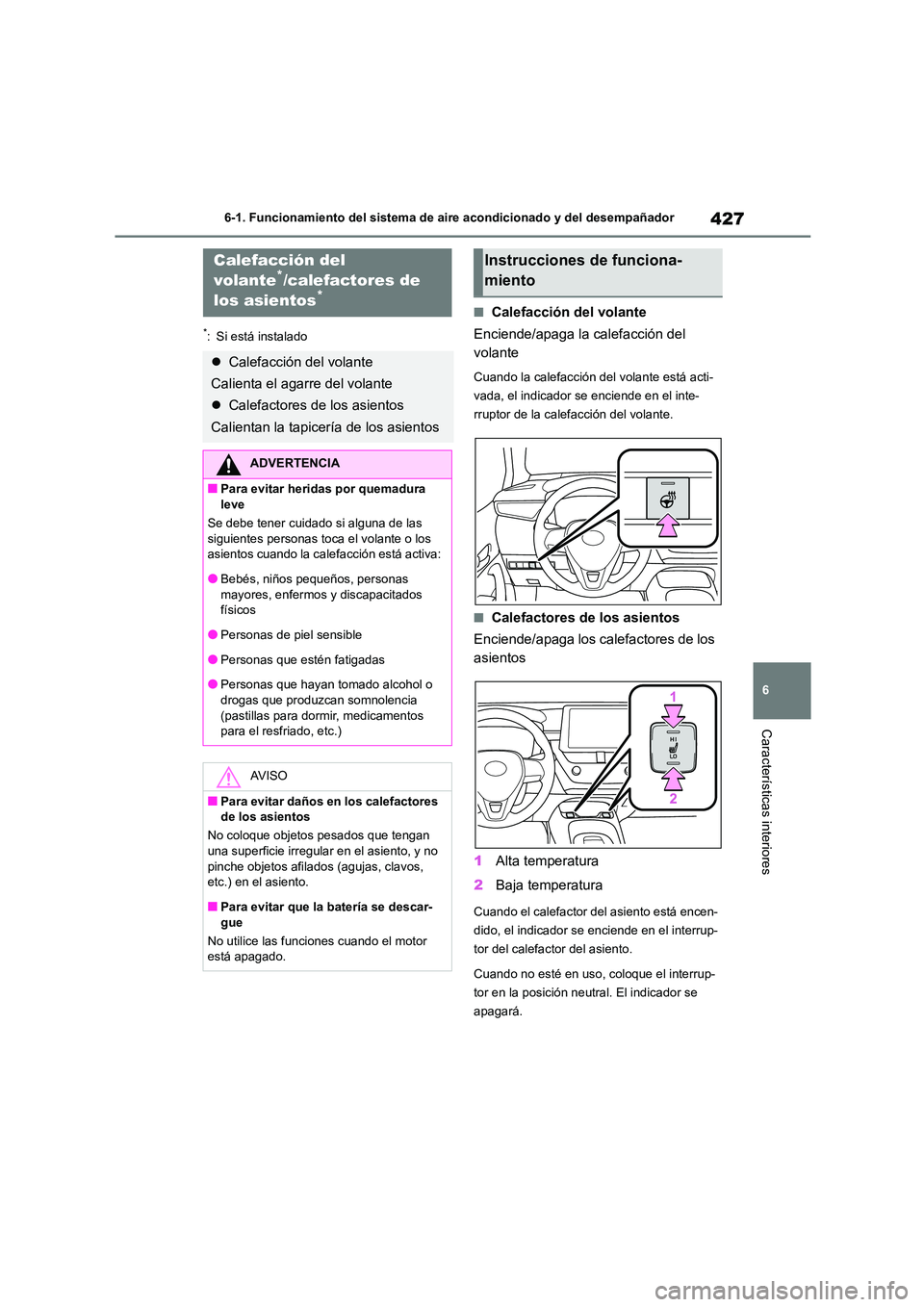

*: Si está instalado
■Calefacción del volante
Enciende/apaga la calefacción del
volante
Cuando la calefacción del volante está acti-
vada, el indicador se enciende en el inte-
rruptor de la calefacción del volante.
■Calefactores de los asientos
Enciende/apaga los ca lefactores de los
asientos
1 Alta temperatura
2 Baja temperatura
Cuando el calefactor del asiento está encen-
dido, el indicador se enciende en el interrup-
tor del calefactor del asiento.
Cuando no esté en uso, coloque el interrup-
tor en la posición neutral. El indicador se
apagará.
Calefacción del
volante*/calefactores de
los asientos*
Calefacción del volante
Calienta el agarre del volante
Calefactores de los asientos
Calientan la tapicería de los asientos
ADVERTENCIA
■Para evitar heridas por quemadura
leve
Se debe tener cuidado si alguna de las siguientes personas toca el volante o los
asientos cuando la cale facción está activa:
●Bebés, niños pequeños, personas mayores, enfermos y discapacitados
físicos
●Personas de piel sensible
●Personas que estén fatigadas
●Personas que hayan tomado alcohol o
drogas que produzcan somnolencia
(pastillas para dormir, medicamentos para el resfriado, etc.)
AV I S O
■Para evitar daños en los calefactores
de los asientos
No coloque objetos pesados que tengan una superficie irregular en el asiento, y no
pinche objetos afilad os (agujas, clavos,
etc.) en el asiento.
■Para evitar que la batería se descar-
gue
No utilice las funciones cuando el motor
está apagado.
Instrucciones de funciona-
miento
Page 430 of 786

4286-1. Funcionamiento del sistema de aire acondicionado y del desempañador

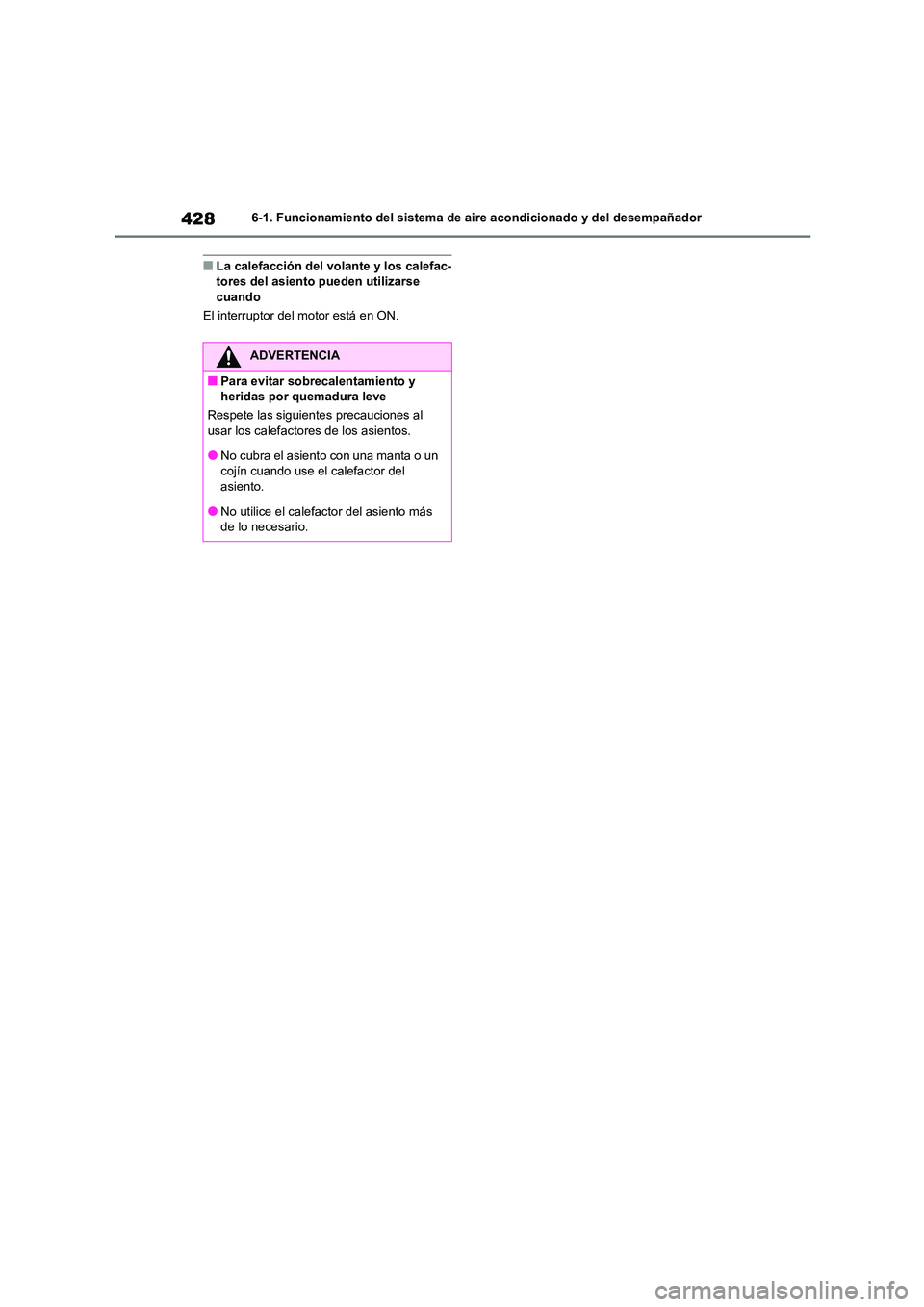

■La calefacción del volante y los calefac- tores del asiento pueden utilizarse
cuando
El interruptor del motor está en ON.
ADVERTENCIA
■Para evitar sobrecalentamiento y heridas por quemadura leve
Respete las siguiente s precauciones al
usar los calefactores de los asientos.
●No cubra el asiento con una manta o un cojín cuando use el calefactor del
asiento.
●No utilice el calefactor del asiento más de lo necesario.
