TOYOTA COROLLA 2023 Manual del propietario (in Spanish)

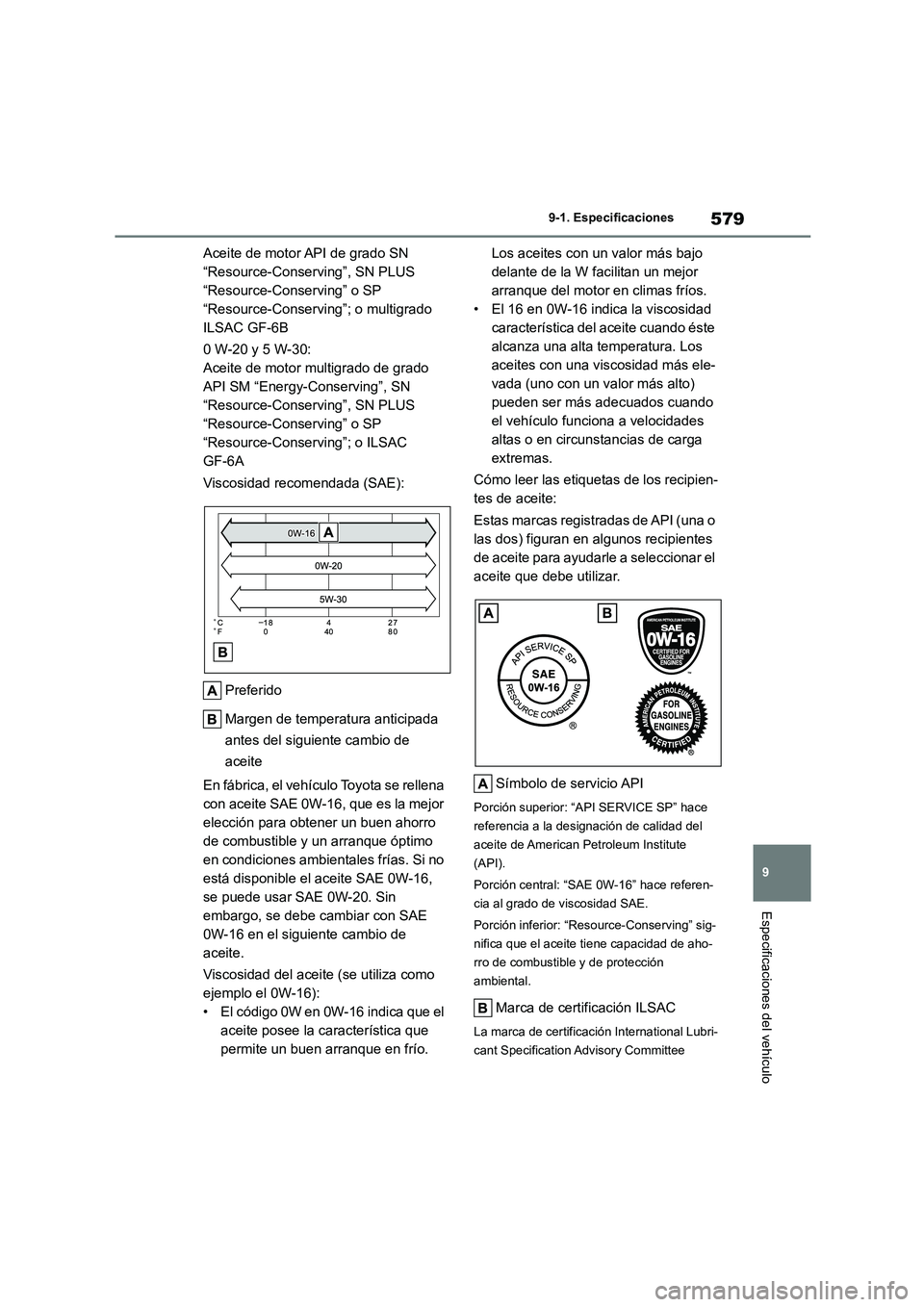

579
9
9-1. Especificaciones
Especificaciones del vehículo
Aceite de motor API de grado SN
“Resource-Conserving”, SN PLUS
“Resource-Conserving” o SP
“Resource-Conserving”; o multigrado
ILSAC GF-6B
0 W-20 y 5 W-30:
Aceite de motor multigrado de grado
API SM “Energy-Conserving”, SN
“Resource-Conserving”, SN PLUS
“Resource-Conserving” o SP
“Resource-Conserving”; o ILSAC
GF-6A
Viscosidad recomendada (SAE):
Preferido
Margen de temperatura anticipada
antes del siguiente cambio de
aceite
En fábrica, el vehículo Toyota se rellena
con aceite SAE 0W-16, que es la mejor
elección para obtener un buen ahorro
de combustible y un arranque óptimo
en condiciones ambientales frías. Si no
está disponible el aceite SAE 0W-16,
se puede usar SAE 0W-20. Sin
embargo, se debe cambiar con SAE
0W-16 en el siguiente cambio de
aceite.
Viscosidad del aceite (se utiliza como
ejemplo el 0W-16):
• El código 0W en 0W-16 indica que el
aceite posee la característica que
permite un buen arranque en frío.
Los aceites con un valor más bajo
delante de la W facilitan un mejor
arranque del motor en climas fríos.
• El 16 en 0W-16 indica la viscosidad
característica del aceite cuando éste
alcanza una alta temperatura. Los
aceites con una viscosidad más ele-
vada (uno con un valor más alto)
pueden ser más adecuados cuando
el vehículo funciona a velocidades
altas o en circunstancias de carga
extremas.
Cómo leer las etiquetas de los recipien-
tes de aceite:
Estas marcas registradas de API (una o
las dos) figuran en algunos recipientes
de aceite para ayudarle a seleccionar el
aceite que debe utilizar.
Símbolo de servicio API
Porción superior: “API SERVICE SP” hace
referencia a la designación de calidad del
aceite de American Petroleum Institute
(API).
Porción central: “SAE 0W-16” hace referen-
cia al grado de viscosidad SAE.
Porción inferior: “Res ource-Conserving” sig-
nifica que el aceite tiene capacidad de aho-
rro de combustible y de protección
ambiental.
Marca de certificación ILSAC
La marca de certificación International Lubri-
cant Specification Advisory Committee

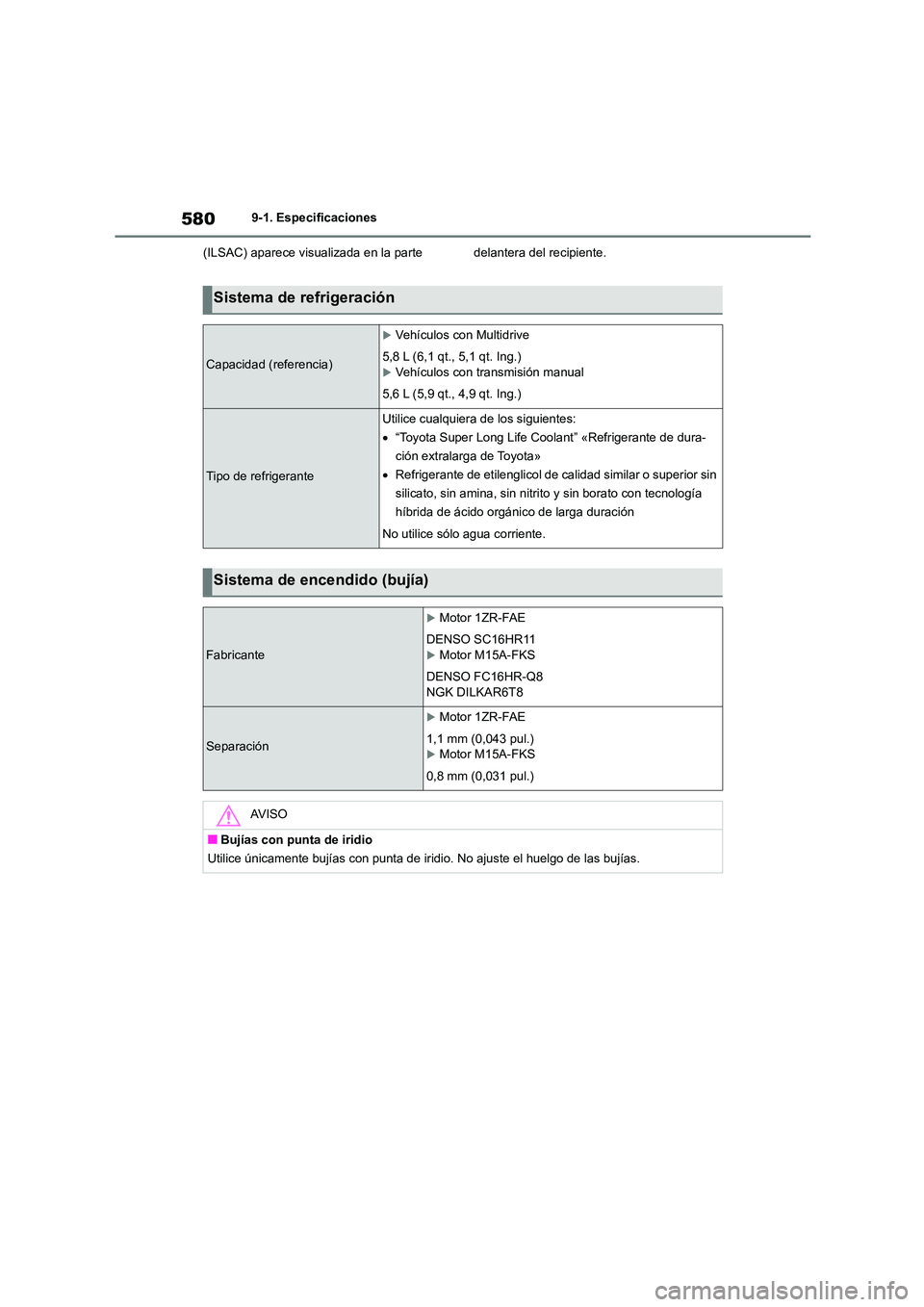

5809-1. Especificaciones
(ILSAC) aparece visualizada en la parte delantera del recipiente.
Sistema de refrigeración
Capacidad (referencia)
Vehículos con Multidrive
5,8 L (6,1 qt., 5,1 qt. Ing.)
Vehículos con transmisión manual
5,6 L (5,9 qt., 4,9 qt. Ing.)
Tipo de refrigerante
Utilice cualquiera de los siguientes:
 “Toyota Super Long Life Coolant” «Refrigerante de dura-
ción extralarga de Toyota»
 Refrigerante de etilenglicol de calidad similar o superior sin
silicato, sin amina, sin nitrit o y sin borato con tecnología
híbrida de ácido orgánico de larga duración
No utilice sólo agua corriente.
Sistema de encendido (bujía)
Fabricante
Motor 1ZR-FAE
DENSO SC16HR11
Motor M15A-FKS
DENSO FC16HR-Q8
NGK DILKAR6T8
Separación
Motor 1ZR-FAE
1,1 mm (0,043 pul.)Motor M15A-FKS
0,8 mm (0,031 pul.)
AV I S O
■Bujías con punta de iridio
Utilice únicamente bujías con punta de ir idio. No ajuste el huelgo de las bujías.

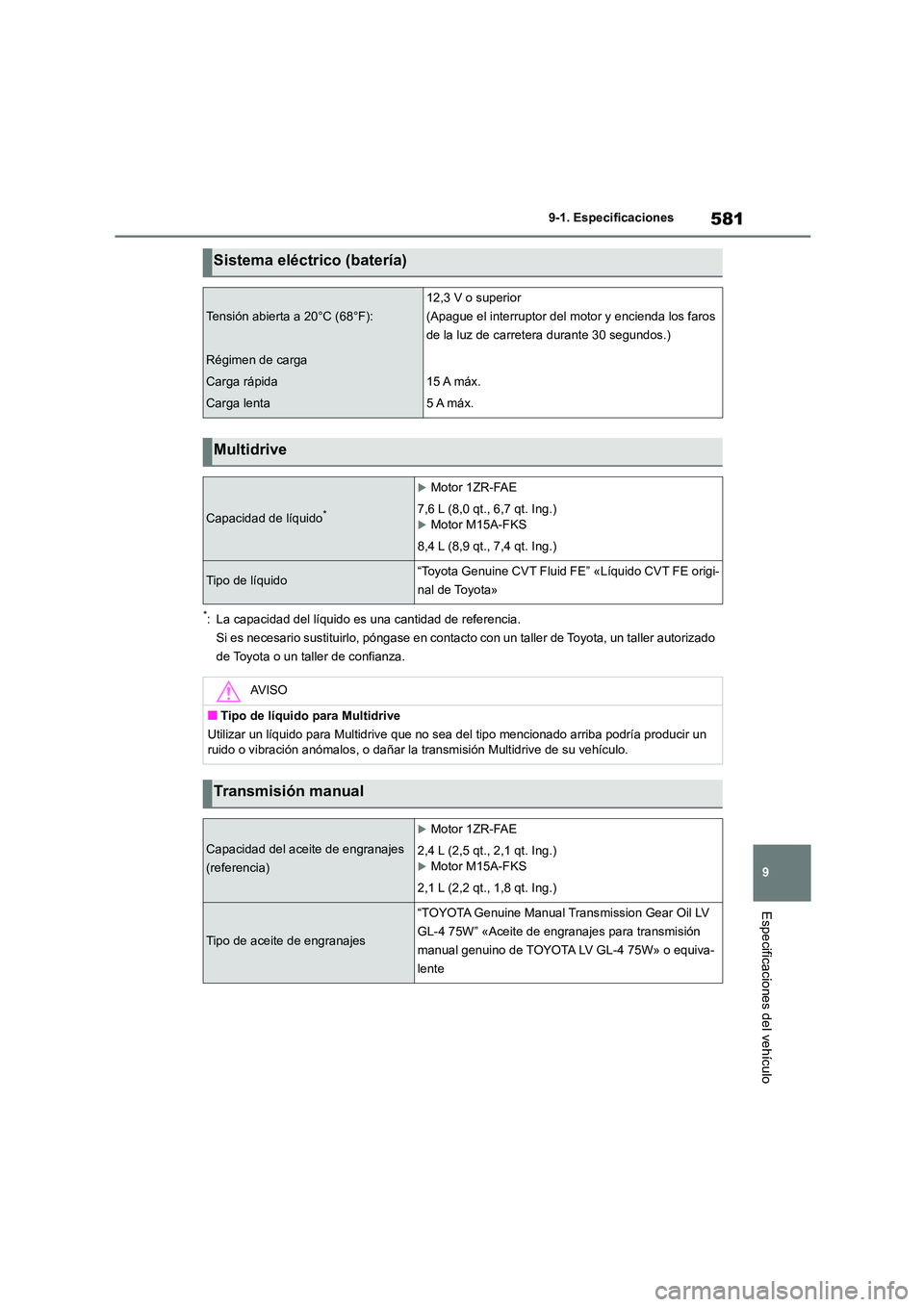

581
9
9-1. Especificaciones
Especificaciones del vehículo
*: La capacidad del líquido es una cantidad de referencia.
Si es necesario sustituirlo, póngase en contacto con un taller de Toyota, un taller autorizado
de Toyota o un taller de confianza.
Sistema eléctrico (batería)
Tensión abierta a 20°C (68°F):
12,3 V o superior
(Apague el interruptor del motor y encienda los faros
de la luz de carretera durante 30 segundos.)
Régimen de carga
Carga rápida
Carga lenta
15 A máx.
5 A máx.
Multidrive
Capacidad de líquido*
Motor 1ZR-FAE
7,6 L (8,0 qt., 6,7 qt. Ing.)
Motor M15A-FKS
8,4 L (8,9 qt., 7,4 qt. Ing.)
Tipo de líquido“Toyota Genuine CVT Fluid FE” «Líquido CVT FE origi-
nal de Toyota»
AV I S O
■Tipo de líquido para Multidrive
Utilizar un líquido para Multidrive que no sea del tipo mencionado arriba podría producir un ruido o vibración anómalos, o dañar la transmisión Multidrive de su vehículo.
Transmisión manual
Capacidad del aceite de engranajes
(referencia)
Motor 1ZR-FAE
2,4 L (2,5 qt., 2,1 qt. Ing.)Motor M15A-FKS
2,1 L (2,2 qt., 1,8 qt. Ing.)
Tipo de aceite de engranajes
“TOYOTA Genuine Manual Trans mission Gear Oil LV
GL-4 75W” «Aceite de engranajes para transmisión
manual genuino de TOYOTA LV GL-4 75W» o equiva-
lente

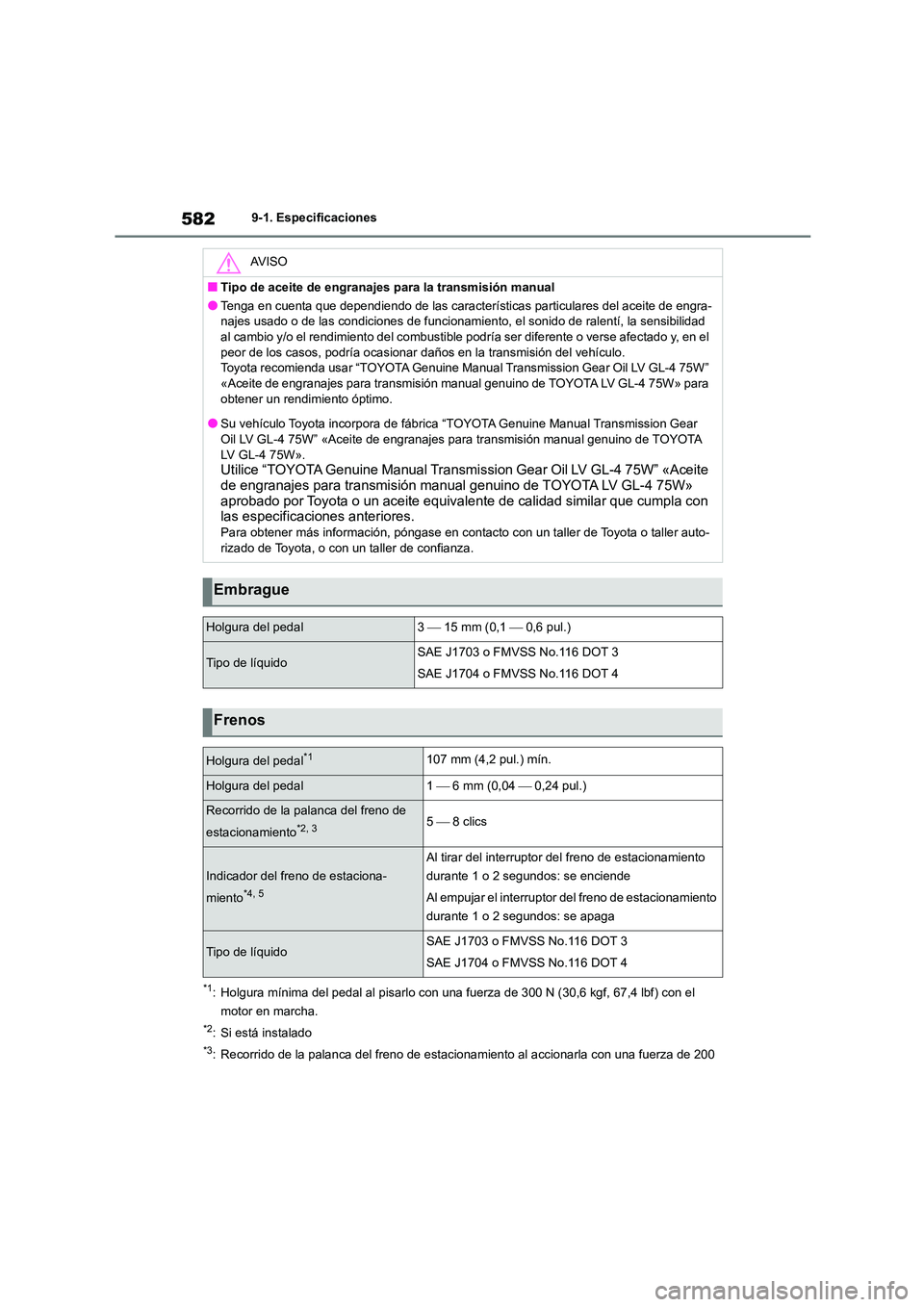

5829-1. Especificaciones
*1: Holgura mínima del pedal al pisarlo con una fuerza de 300 N (30,6 kgf, 67,4 lbf) con el
motor en marcha.
*2: Si está instalado
*3: Recorrido de la palanca del freno de estacionam iento al accionarla con una fuerza de 200
AV I S O
■Tipo de aceite de engranajes para la transmisión manual
●Tenga en cuenta que dependiendo de las características particulares del aceite de engra-
najes usado o de las condiciones de funcionami ento, el sonido de ralentí, la sensibilidad
al cambio y/o el rendimiento del combustible podr ía ser diferente o verse afectado y, en el peor de los casos, podría ocasionar daños en la transmisión del vehículo.
Toyota recomienda usar “TOYOTA Genuine Manua l Transmission Gear Oil LV GL-4 75W”
«Aceite de engranajes para transmisión manual genuino de TOYOTA LV GL-4 75W» para obtener un rendimiento óptimo.
●Su vehículo Toyota incorpora de fábrica “TOYOTA Genuine Manual Transmission Gear
Oil LV GL-4 75W” «Aceite de engranajes para transmisión manual genuino de TOYOTA LV GL-4 75W».
Utilice “TOYOTA Genuine Manual Transmission Gear Oil LV GL-4 75W” «Aceite
de engranajes para transmisión manual genuino de TOYOTA LV GL-4 75W» aprobado por Toyota o un aceite equivalente de calidad similar que cumpla con
las especificaciones anteriores.
Para obtener más información, póngase en contacto con un taller de Toyota o taller auto- rizado de Toyota, o con un taller de confianza.
Embrague
Holgura del pedal3  15 mm (0,1  0,6 pul.)
Tipo de líquidoSAE J1703 o FMVSS No.116 DOT 3
SAE J1704 o FMVSS No.116 DOT 4
Frenos
Holgura del pedal*1107 mm (4,2 pul.) mín.
Holgura del pedal1  6 mm (0,04  0,24 pul.)
Recorrido de la palanca del freno de
estacionamiento*2, 35  8 clics
Indicador del freno de estaciona-
miento*4, 5
Al tirar del interruptor del freno de estacionamiento
durante 1 o 2 segundos: se enciende
Al empujar el interruptor del freno de estacionamiento
durante 1 o 2 segundos: se apaga
Tipo de líquidoSAE J1703 o FMVSS No.116 DOT 3
SAE J1704 o FMVSS No.116 DOT 4

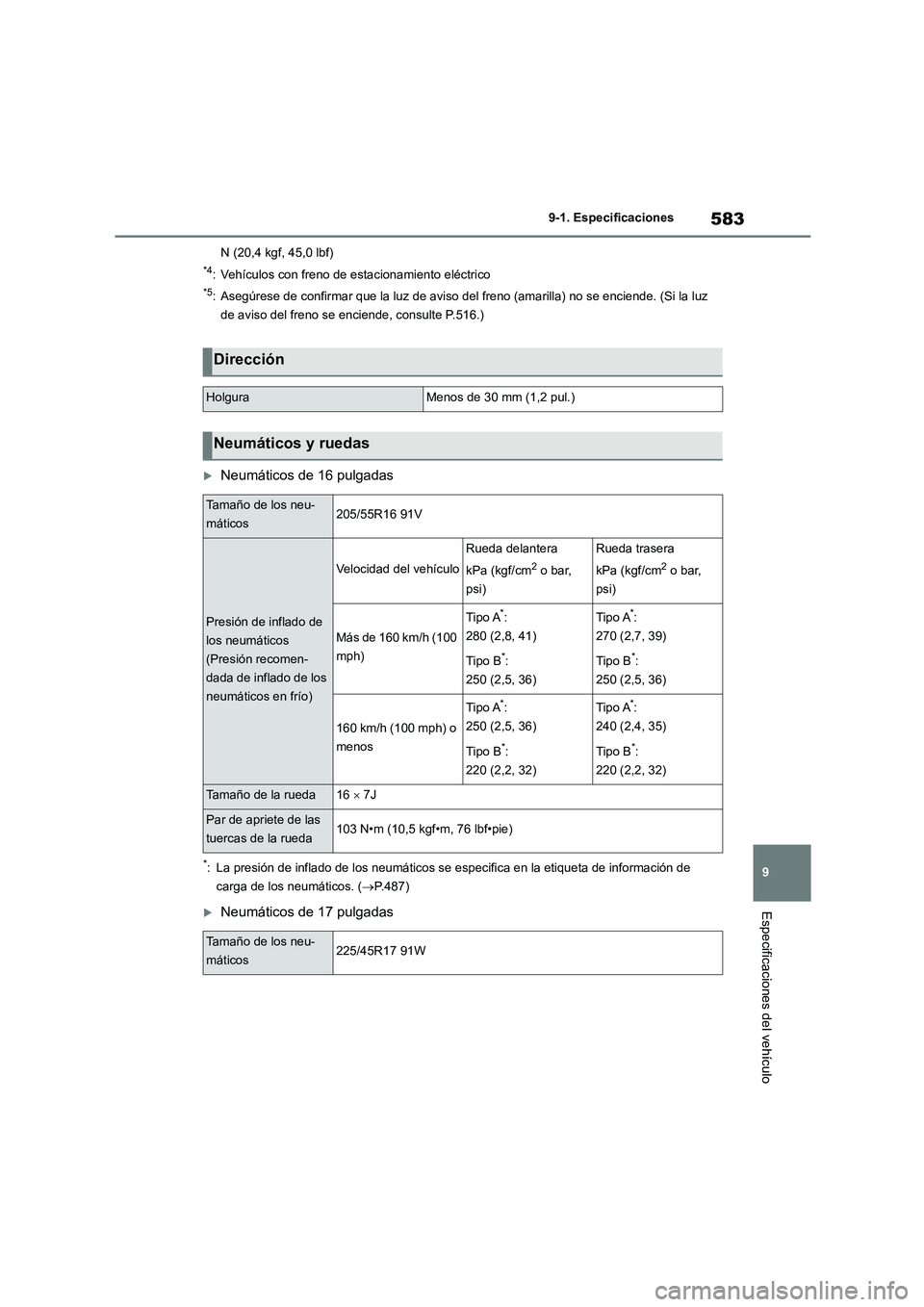

583
9
9-1. Especificaciones
Especificaciones del vehículo
N (20,4 kgf, 45,0 lbf)
*4: Vehículos con freno de estacionamiento eléctrico
*5: Asegúrese de confirmar que la luz de aviso del freno (amarilla) no se enciende. (Si la luz
de aviso del freno se enciende, consulte P.516.)
Neumáticos de 16 pulgadas
*: La presión de inflado de los neumáticos se especifica en la etiqueta de información de
carga de los neumáticos. ( P.487)
Neumáticos de 17 pulgadas
Dirección
HolguraMenos de 30 mm (1,2 pul.)
Neumáticos y ruedas
Tamaño de los neu-
máticos205/55R16 91V
Presión de inflado de
los neumáticos
(Presión recomen-
dada de inflado de los
neumáticos en frío)
Velocidad del vehículo
Rueda delantera
kPa (kgf/cm2 o bar,
psi)
Rueda trasera
kPa (kgf/cm2 o bar,
psi)
Más de 160 km/h (100
mph)
Tipo A*:
280 (2,8, 41)
Tipo B*:
250 (2,5, 36)
Tipo A*:
270 (2,7, 39)
Tipo B*:
250 (2,5, 36)
160 km/h (100 mph) o
menos
Tipo A*:
250 (2,5, 36)
Tipo B*:
220 (2,2, 32)
Tipo A*:
240 (2,4, 35)
Tipo B*:
220 (2,2, 32)
Tamaño de la rueda16  7J
Par de apriete de las
tuercas de la rueda103 N•m (10,5 kgf•m, 76 lbf•pie)
Tamaño de los neu-
máticos225/45R17 91W

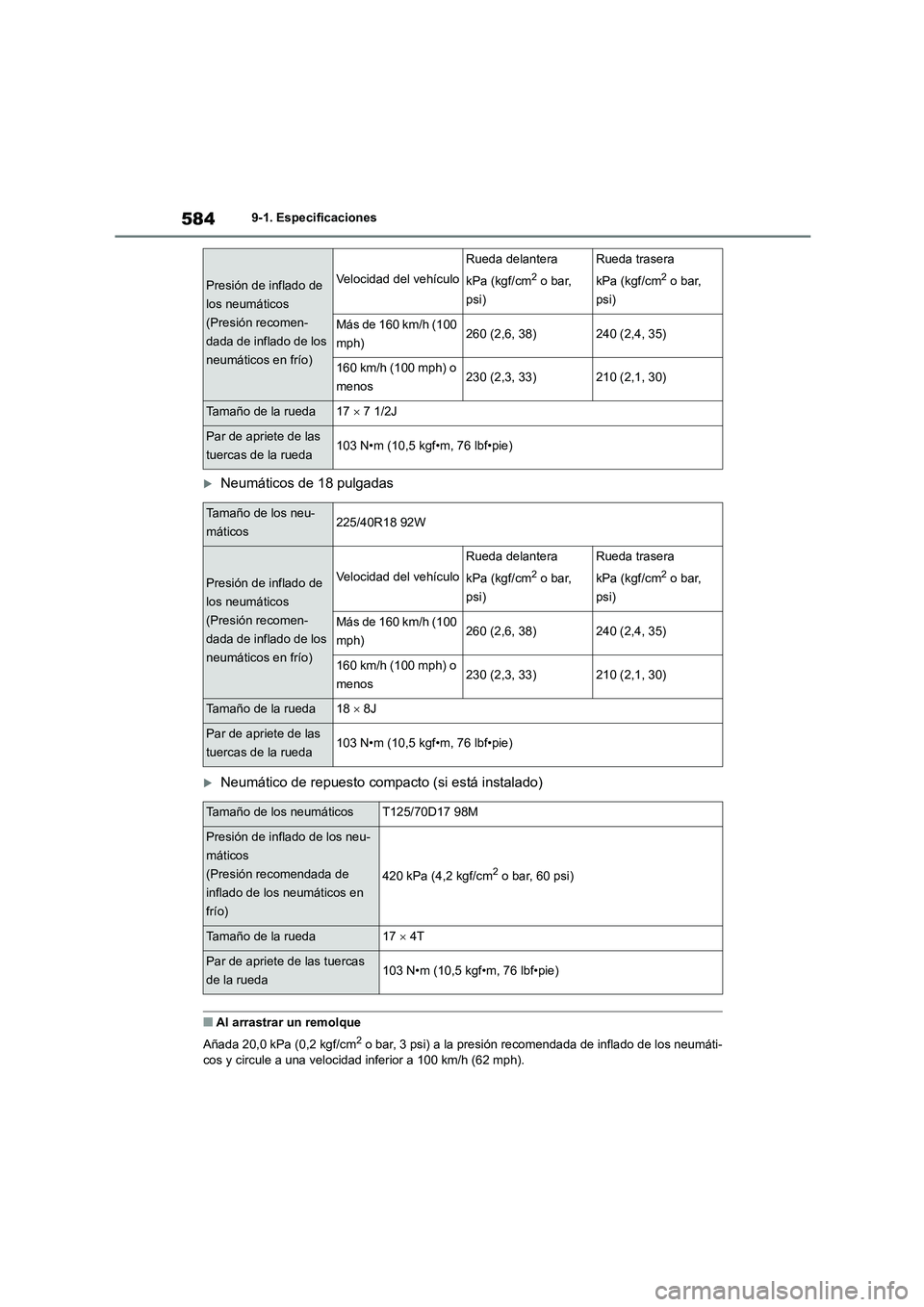

5849-1. Especificaciones
Neumáticos de 18 pulgadas
Neumático de repuesto compacto (si está instalado)
■Al arrastrar un remolque
Añada 20,0 kPa (0,2 kgf/cm2 o bar, 3 psi) a la presión recomendada de inflado de los neumáti-
cos y circule a una velocidad inferior a 100 km/h (62 mph).
Presión de inflado de
los neumáticos
(Presión recomen-
dada de inflado de los
neumáticos en frío)
Velocidad del vehículo
Rueda delantera
kPa (kgf/cm2 o bar,
psi)
Rueda trasera
kPa (kgf/cm2 o bar,
psi)
Más de 160 km/h (100
mph)260 (2,6, 38)240 (2,4, 35)
160 km/h (100 mph) o
menos230 (2,3, 33)210 (2,1, 30)
Tamaño de la rueda17  7 1/2J
Par de apriete de las
tuercas de la rueda103 N•m (10,5 kgf•m, 76 lbf•pie)
Tamaño de los neu-
máticos225/40R18 92W
Presión de inflado de
los neumáticos
(Presión recomen-
dada de inflado de los
neumáticos en frío)
Velocidad del vehículo
Rueda delantera
kPa (kgf/cm2 o bar,
psi)
Rueda trasera
kPa (kgf/cm2 o bar,
psi)
Más de 160 km/h (100
mph)260 (2,6, 38)240 (2,4, 35)
160 km/h (100 mph) o
menos230 (2,3, 33)210 (2,1, 30)
Tamaño de la rueda18  8J
Par de apriete de las
tuercas de la rueda103 N•m (10,5 kgf•m, 76 lbf•pie)
Tamaño de los neumáticosT125/70D17 98M
Presión de inflado de los neu-
máticos
(Presión recomendada de
inflado de los neumáticos en
frío)
420 kPa (4,2 kgf/cm2 o bar, 60 psi)
Tamaño de la rueda17  4T
Par de apriete de las tuercas
de la rueda103 N•m (10,5 kgf•m, 76 lbf•pie)

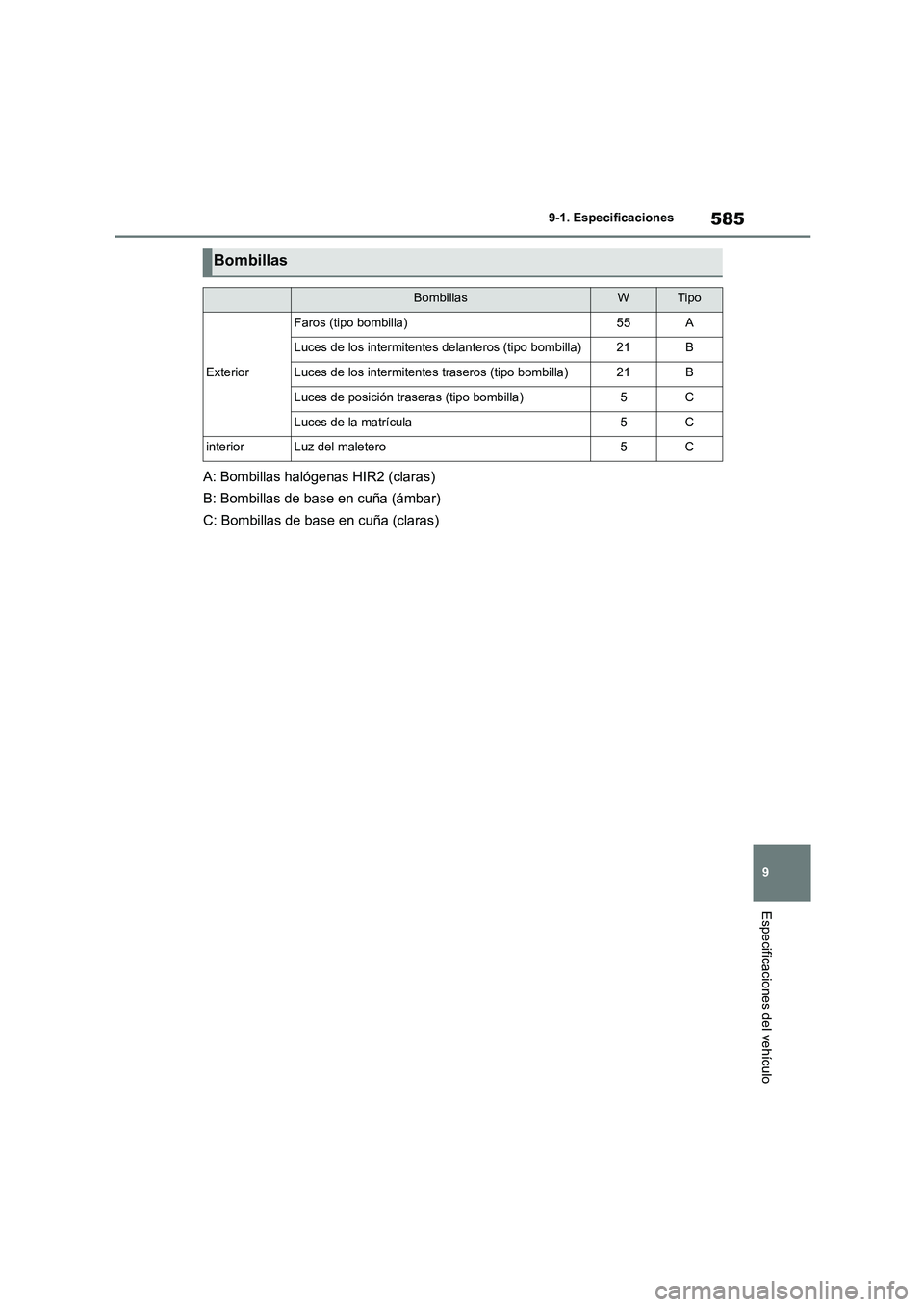

585
9
9-1. Especificaciones
Especificaciones del vehículo
A: Bombillas halógenas HIR2 (claras)
B: Bombillas de base en cuña (ámbar)
C: Bombillas de base en cuña (claras)
Bombillas
BombillasWTipo
Exterior
Faros (tipo bombilla)55A
Luces de los intermitentes delanteros (tipo bombilla)21B
Luces de los intermitentes traseros (tipo bombilla)21B
Luces de posición traseras (tipo bombilla)5C
Luces de la matrícula5C
interiorLuz del maletero5C

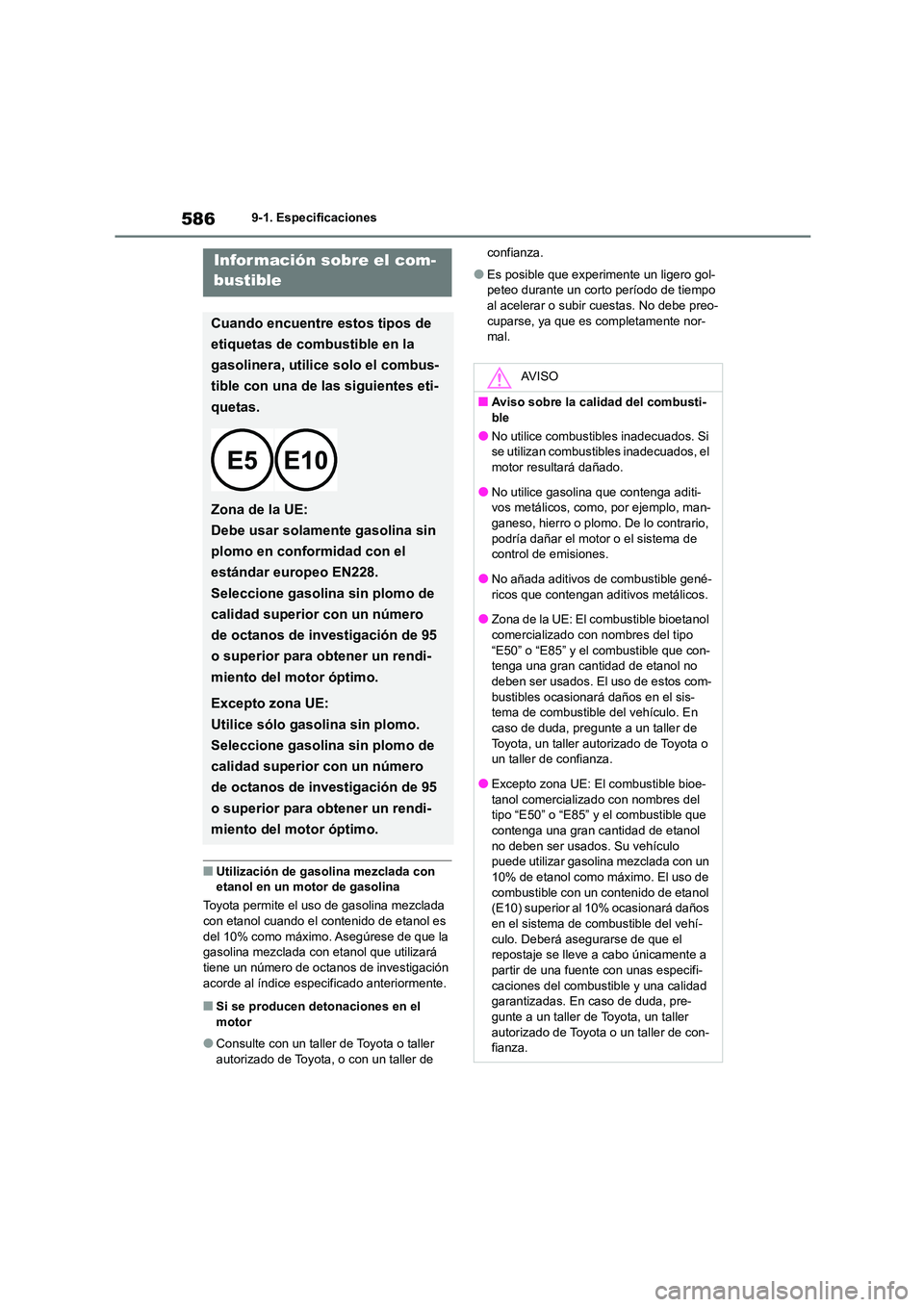

5869-1. Especificaciones
■Utilización de gasolina mezclada con etanol en un motor de gasolina
Toyota permite el uso de gasolina mezclada
con etanol cuando el contenido de etanol es
del 10% como máximo. Asegúrese de que la gasolina mezclada con etanol que utilizará
tiene un número de octanos de investigación
acorde al índice especificado anteriormente.
■Si se producen detonaciones en el motor
●Consulte con un taller de Toyota o taller
autorizado de Toyota, o con un taller de
confianza.
●Es posible que experimente un ligero gol-
peteo durante un corto período de tiempo al acelerar o subir cuestas. No debe preo-
cuparse, ya que es completamente nor-
mal.
Infor mación sobre el com-
bustible
Cuando encuentre estos tipos de
etiquetas de combustible en la
gasolinera, utilice solo el combus-
tible con una de las siguientes eti-
quetas.
Zona de la UE:
Debe usar solamente gasolina sin
plomo en conformidad con el
estándar europeo EN228.
Seleccione gasolina sin plomo de
calidad superior con un número
de octanos de investigación de 95
o superior para obtener un rendi-
miento del motor óptimo.
Excepto zona UE:
Utilice sólo gasolina sin plomo.
Seleccione gasolina sin plomo de
calidad superior con un número
de octanos de investigación de 95
o superior para obtener un rendi-
miento del motor óptimo.
AV I S O
■Aviso sobre la calidad del combusti- ble
●No utilice combusti bles inadecuados. Si
se utilizan combusti bles inadecuados, el
motor resultará dañado.
●No utilice gasolina que contenga aditi-
vos metálicos, como, por ejemplo, man-
ganeso, hierro o plomo. De lo contrario, podría dañar el motor o el sistema de
control de emisiones.
●No añada aditivos de combustible gené- ricos que contengan aditivos metálicos.
●Zona de la UE: El combustible bioetanol
comercializado con nombres del tipo “E50” o “E85” y el combustible que con-
tenga una gran cantidad de etanol no
deben ser usados. El uso de estos com-
bustibles ocasionar á daños en el sis- tema de combustible del vehículo. En
caso de duda, pregunte a un taller de
Toyota, un taller autorizado de Toyota o un taller de confianza.
●Excepto zona UE: El combustible bioe-
tanol comercializado con nombres del tipo “E50” o “E85” y el combustible que
contenga una gran cantidad de etanol
no deben ser usados. Su vehículo puede utilizar gasolina mezclada con un
10% de etanol como máximo. El uso de
combustible con un contenido de etanol (E10) superior al 10% ocasionará daños
en el sistema de combustible del vehí-
culo. Deberá asegurarse de que el repostaje se lleve a cabo únicamente a
partir de una fuente con unas especifi-
caciones del combus tible y una calidad garantizadas. En caso de duda, pre-
gunte a un taller de Toyota, un taller
autorizado de Toyota o un taller de con- fianza.

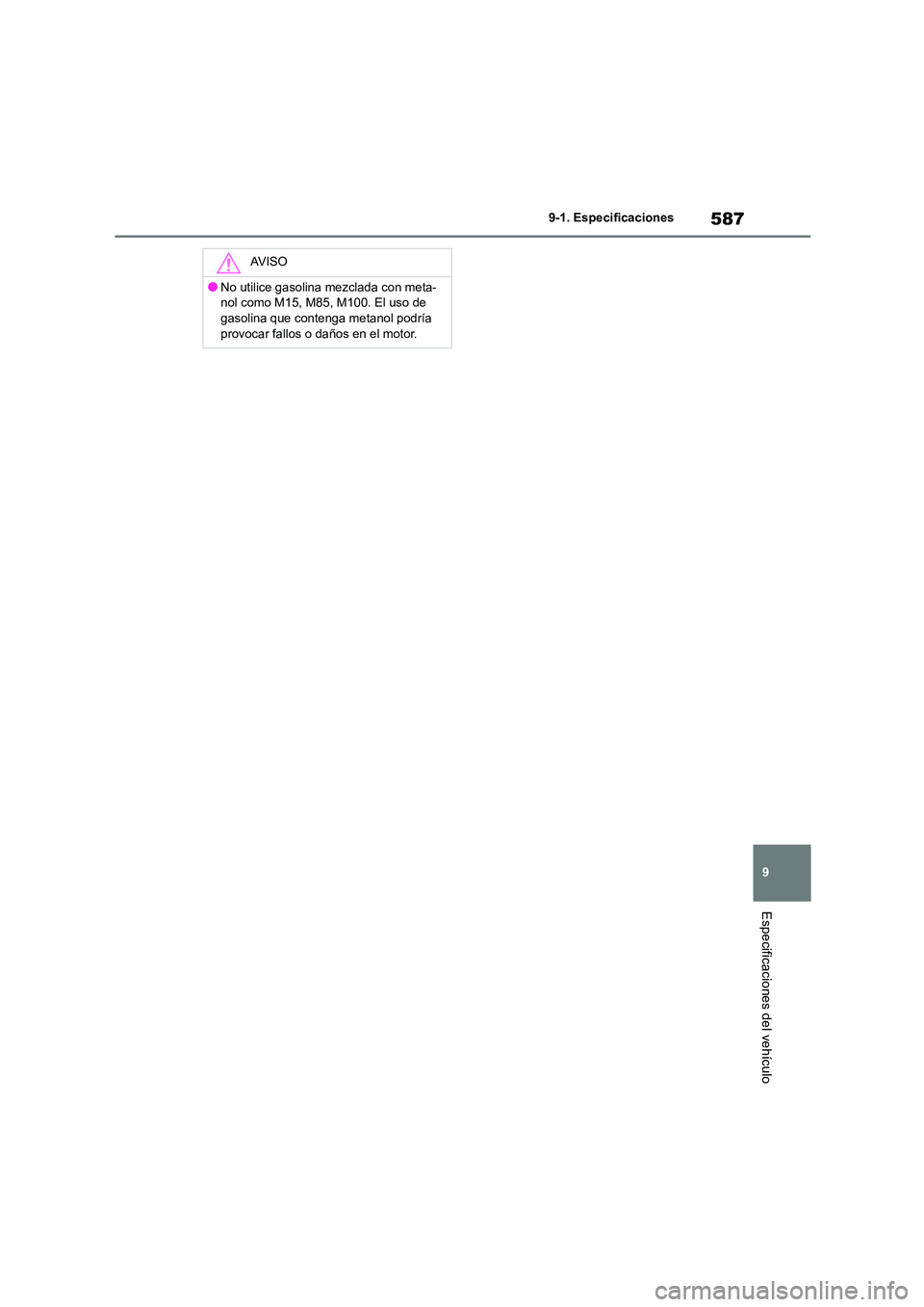

587
9
9-1. Especificaciones
Especificaciones del vehículo
AV I S O
●No utilice gasolina mezclada con meta-
nol como M15, M85, M100. El uso de
gasolina que contenga metanol podría provocar fallos o daños en el motor.

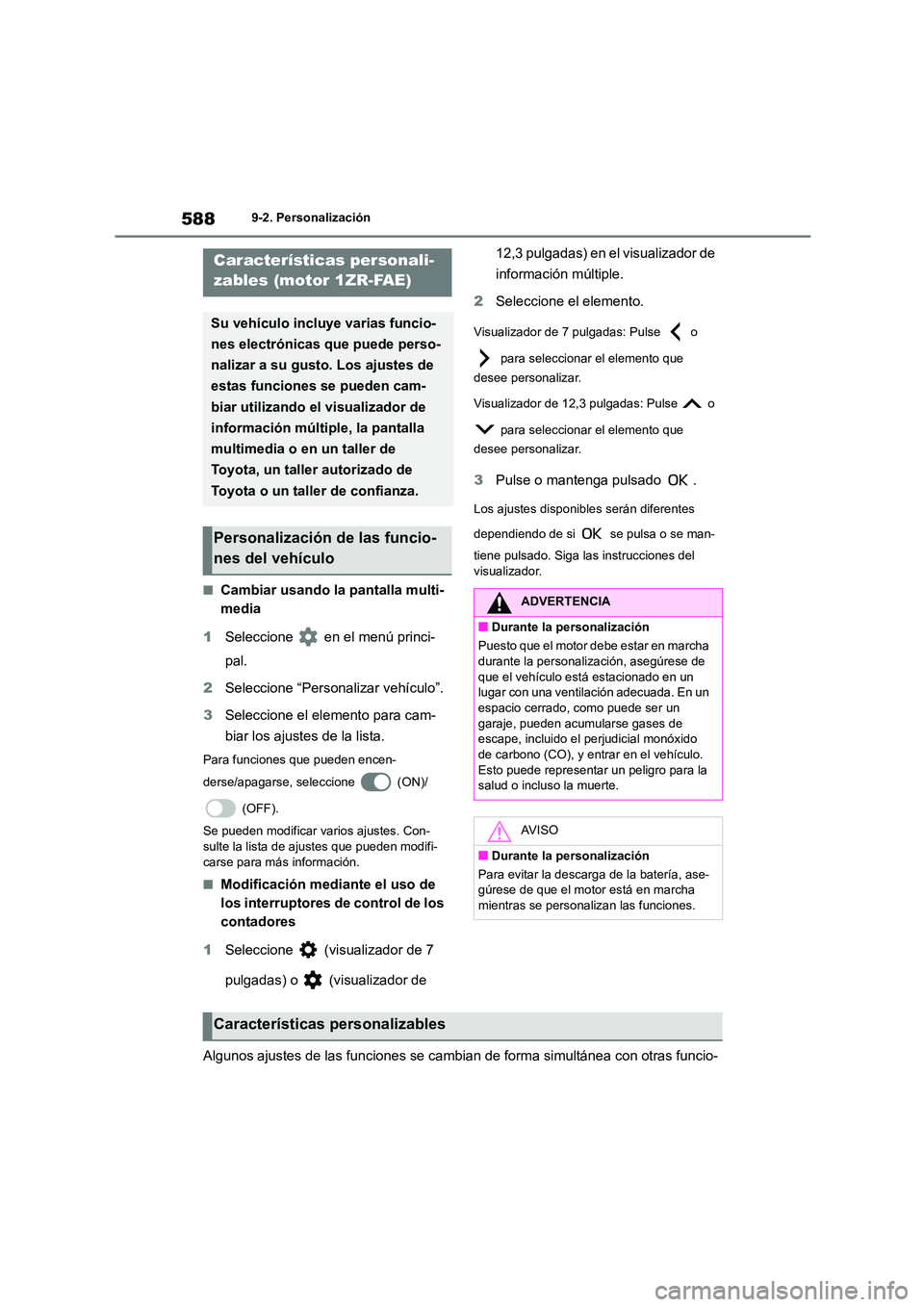

5889-2. Personalización
9-2.Personalización
■Cambiar usando la pantalla multi-
media
1 Seleccione en el menú princi-
pal.
2 Seleccione “Personalizar vehículo”.
3 Seleccione el elemento para cam-
biar los ajustes de la lista.
Para funciones que pueden encen-
derse/apagarse, seleccione (ON)/
(OFF).
Se pueden modificar varios ajustes. Con-
sulte la lista de ajustes que pueden modifi-
carse para más información.
■Modificación mediante el uso de
los interruptores de control de los
contadores
1 Seleccione (visualizador de 7
pulgadas) o (visualizador de
12,3 pulgadas) en el visualizador de
información múltiple.
2 Seleccione el elemento.
Visualizador de 7 pulgadas: Pulse o
para seleccionar el elemento que
desee personalizar.
Visualizador de 12,3 pulgadas: Pulse o
para seleccionar el elemento que
desee personalizar.
3 Pulse o mantenga pulsado .
Los ajustes disponibles serán diferentes
dependiendo de si se pulsa o se man-
tiene pulsado. Siga las instrucciones del
visualizador.
Algunos ajustes de las funciones se cambian de forma simultánea con otras funcio-
Características personali-
zables (motor 1ZR-FAE)
Su vehículo incluye varias funcio-
nes electrónicas que puede perso-
nalizar a su gusto. Los ajustes de
estas funciones se pueden cam-
biar utilizando el visualizador de
información múltiple, la pantalla
multimedia o en un taller de
Toyota, un taller autorizado de
Toyota o un taller de confianza.
Personalización de las funcio-
nes del vehículo
ADVERTENCIA
■Durante la personalización
Puesto que el motor debe estar en marcha durante la personalización, asegúrese de
que el vehículo está estacionado en un
lugar con una ventilación adecuada. En un espacio cerrado, como puede ser un
garaje, pueden acumularse gases de
escape, incluido el perjudicial monóxido de carbono (CO), y entrar en el vehículo.
Esto puede representar un peligro para la
salud o incluso la muerte.
AV I S O
■Durante la personalización
Para evitar la descarga de la batería, ase- gúrese de que el motor está en marcha
mientras se personalizan las funciones.
Características personalizables
