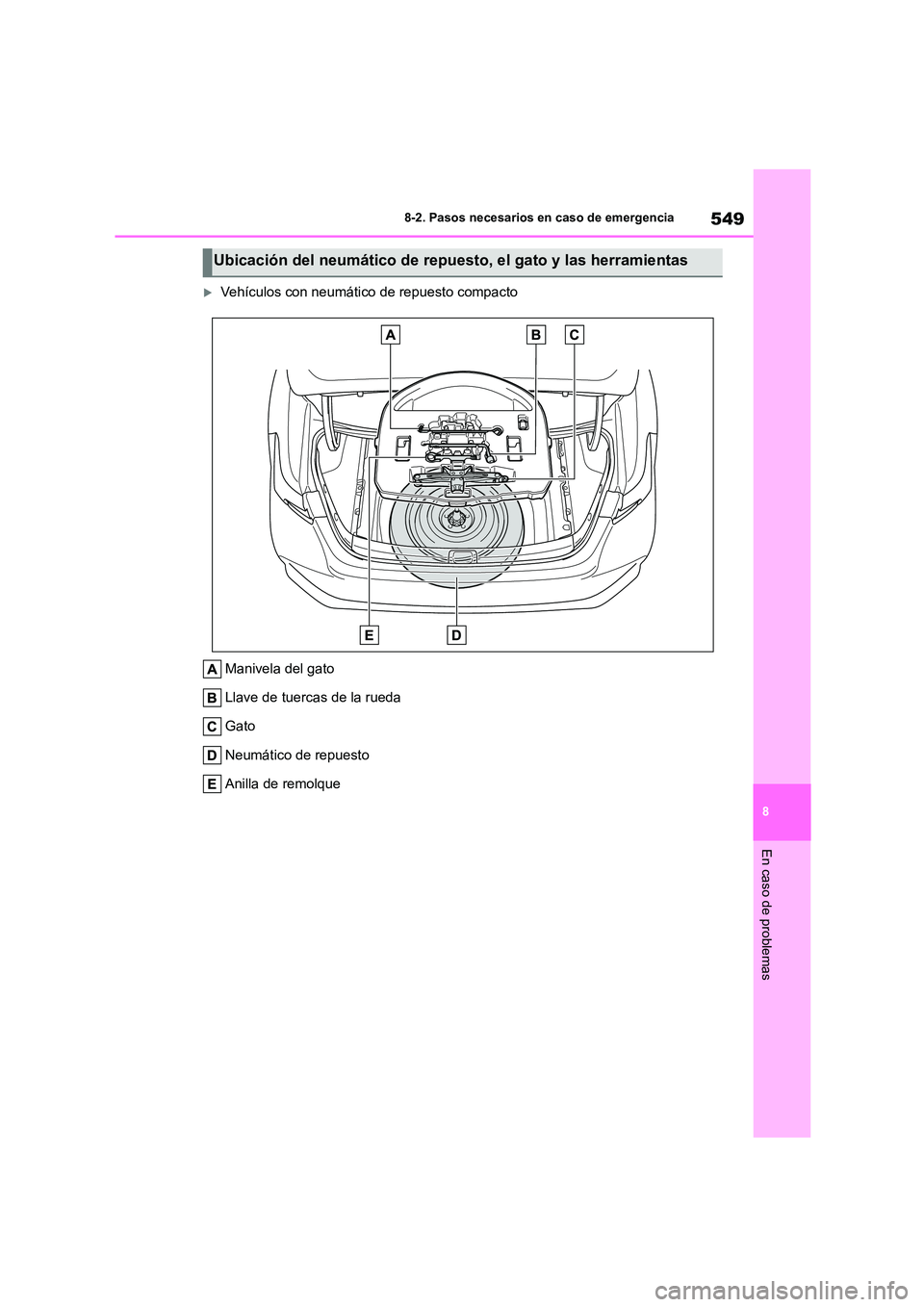

TOYOTA COROLLA 2023 Manual del propietario (in Spanish)

549
8
8-2. Pasos necesarios en caso de emergencia
En caso de problemas
Vehículos con neumático de repuesto compacto
Manivela del gato
Llave de tuercas de la rueda
Gato
Neumático de repuesto
Anilla de remolque
Ubicación del neumático de repuesto, el gato y las herramientas

5508-2. Pasos necesarios en caso de emergencia
Vehículos con un neumático de repuesto de tamaño estándar
Manivela del gato
Llave de tuercas de la rueda
Gato
Neumático de repuesto
Anilla de remolque
ADVERTENCIA
■Uso del gato para neumáticos
Respete las siguientes precauciones. El
uso incorrecto del gato para neumáticos
podría provocar la caída repentina del vehículo y causar lesiones graves o mor-
tales.
●No utilice el gato para neumáticos con ninguna otra finalidad que no sea cam-
biar los neumáticos o colocar y quitar
cadenas para neumáticos.
●Utilice únicamente el gato para neumáti-
cos suministrado con el vehículo para
cambiar un neumático pinchado. No lo utilice en otros vehículos ni utilice otros
gatos para neumáticos para cambiar los
neumáticos de su vehículo.
●Coloque el gato correctamente en el
punto destinado para el mismo.

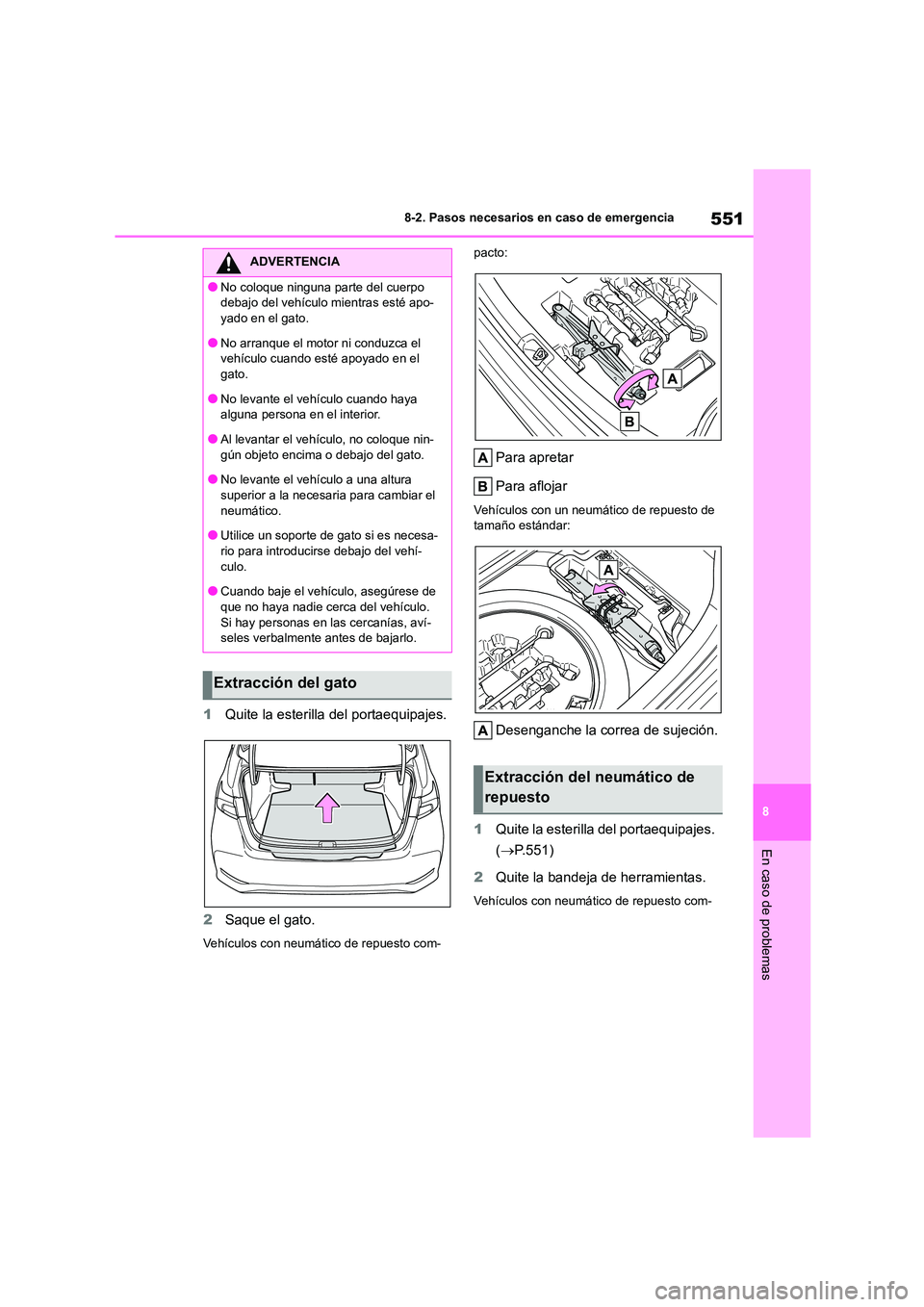

551
8
8-2. Pasos necesarios en caso de emergencia
En caso de problemas
1 Quite la esterilla del portaequipajes.
2 Saque el gato.
Vehículos con neumático de repuesto com-
pacto:
Para apretar
Para aflojar
Vehículos con un neumático de repuesto de tamaño estándar:
Desenganche la correa de sujeción.
1 Quite la esterilla del portaequipajes.
( P.551)
2 Quite la bandeja de herramientas.
Vehículos con neumático de repuesto com-
ADVERTENCIA
●No coloque ninguna parte del cuerpo
debajo del vehículo mientras esté apo-
yado en el gato.
●No arranque el motor ni conduzca el
vehículo cuando esté apoyado en el
gato.
●No levante el vehículo cuando haya
alguna persona en el interior.
●Al levantar el vehículo, no coloque nin- gún objeto encima o debajo del gato.
●No levante el vehículo a una altura
superior a la necesaria para cambiar el neumático.
●Utilice un soporte de gato si es necesa-
rio para introducirse debajo del vehí- culo.
●Cuando baje el vehículo, asegúrese de
que no haya nadie cerca del vehículo. Si hay personas en las cercanías, aví-
seles verbalmente antes de bajarlo.
Extracción del gato
Extracción del neumático de
repuesto

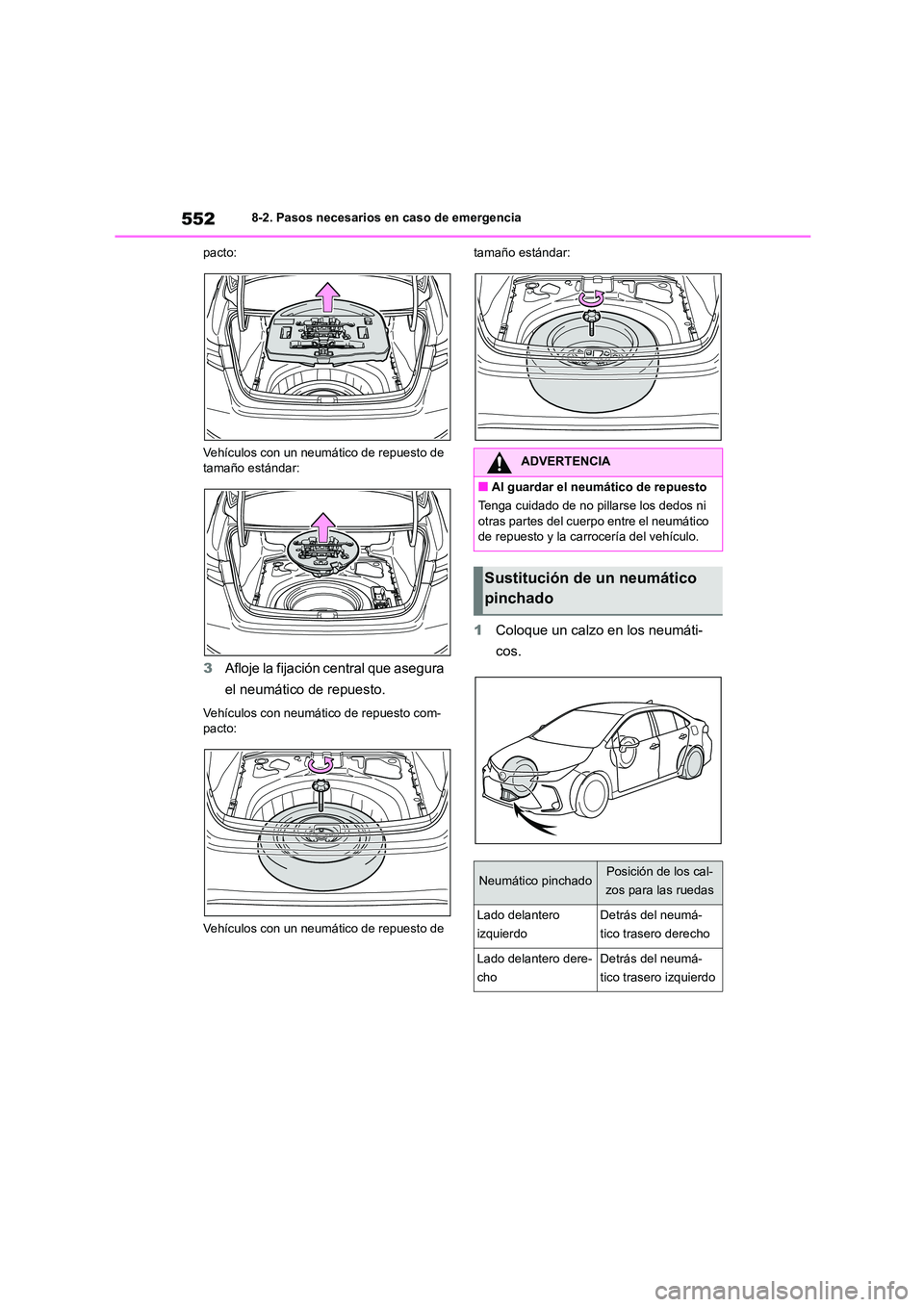

5528-2. Pasos necesarios en caso de emergencia
pacto:
Vehículos con un neumático de repuesto de
tamaño estándar:
3 Afloje la fijación central que asegura
el neumático de repuesto.
Vehículos con neumático de repuesto com- pacto:
Vehículos con un neumático de repuesto de
tamaño estándar:
1 Coloque un calzo en los neumáti-
cos.
ADVERTENCIA
■Al guardar el neumático de repuesto
Tenga cuidado de no pillarse los dedos ni otras partes del cuerpo entre el neumático
de repuesto y la carrocería del vehículo.
Sustitución de un neumático
pinchado
Neumático pinchadoPosición de los cal-
zos para las ruedas
Lado delantero
izquierdo
Detrás del neumá-
tico trasero derecho
Lado delantero dere-
cho
Detrás del neumá-
tico trasero izquierdo

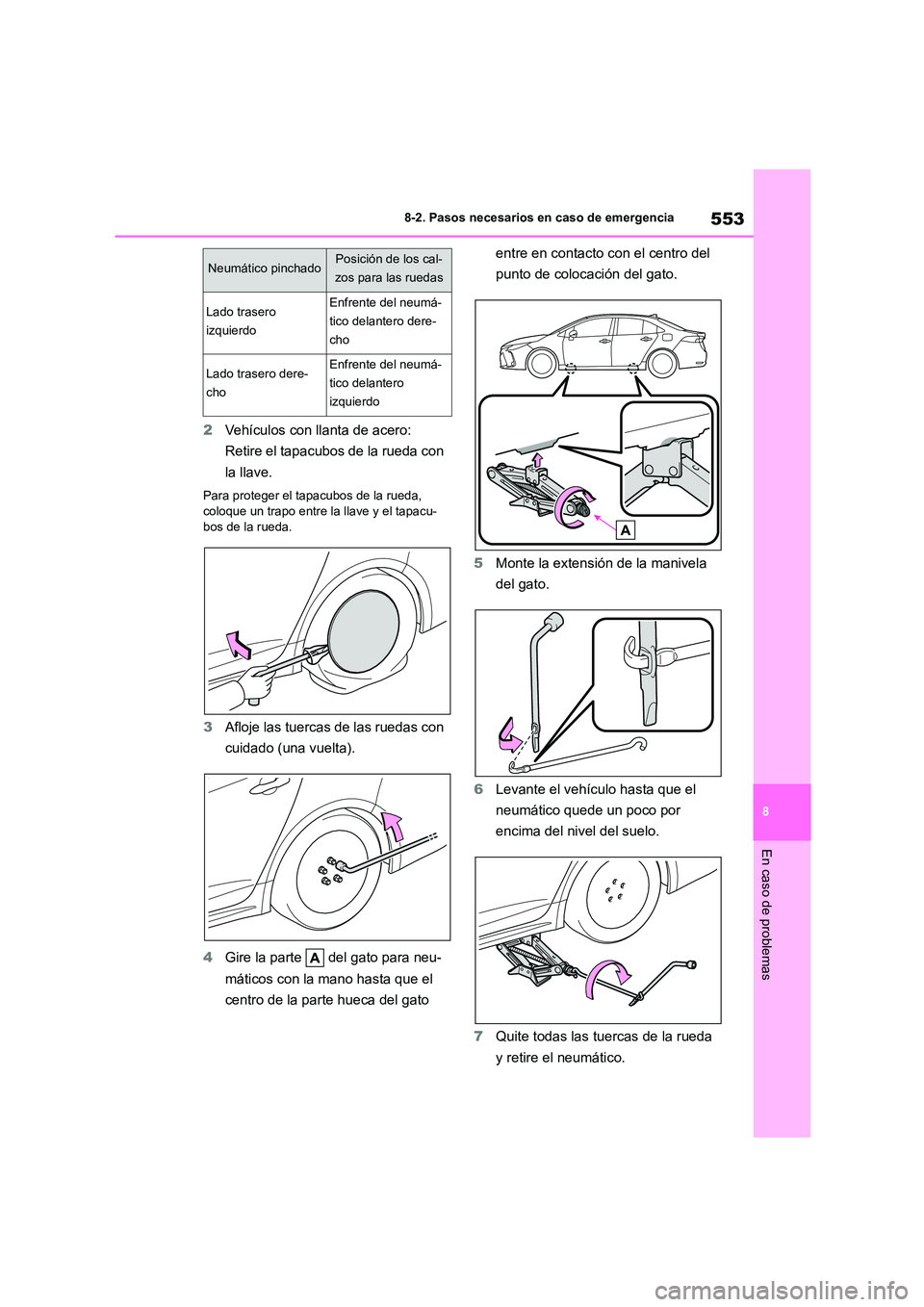

553
8
8-2. Pasos necesarios en caso de emergencia
En caso de problemas
2 Vehículos con llanta de acero:
Retire el tapacubos de la rueda con
la llave.
Para proteger el tapacubos de la rueda,
coloque un trapo entre la llave y el tapacu-
bos de la rueda.
3 Afloje las tuercas de las ruedas con
cuidado (una vuelta).
4 Gire la parte del gato para neu-
máticos con la mano hasta que el
centro de la parte hueca del gato
entre en contacto con el centro del
punto de colocación del gato.
5 Monte la extensión de la manivela
del gato.
6 Levante el vehículo hasta que el
neumático quede un poco por
encima del nivel del suelo.
7 Quite todas las tuercas de la rueda
y retire el neumático.
Lado trasero
izquierdo
Enfrente del neumá-
tico delantero dere-
cho
Lado trasero dere-
cho
Enfrente del neumá-
tico delantero
izquierdo
Neumático pinchadoPosición de los cal-
zos para las ruedas

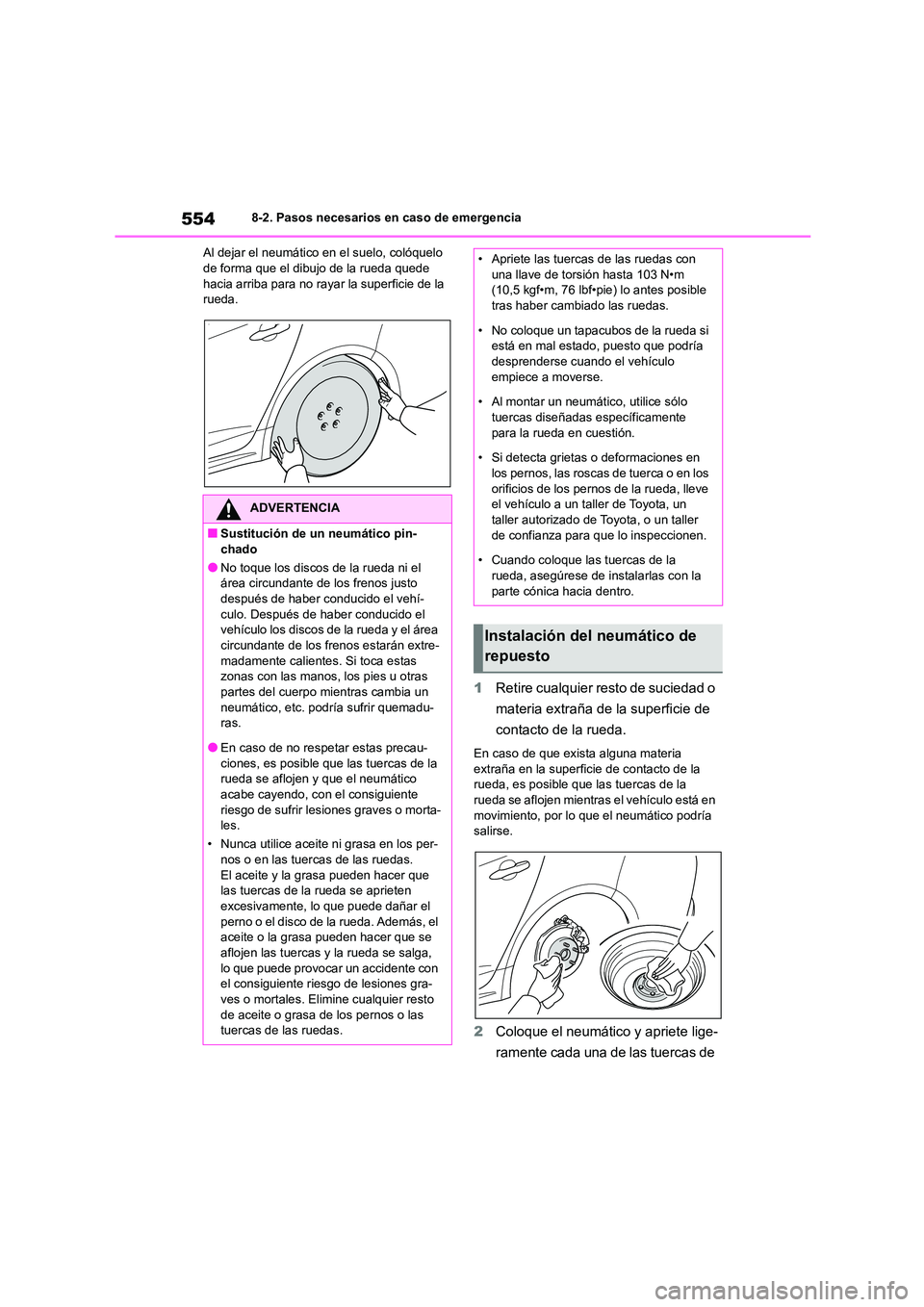

5548-2. Pasos necesarios en caso de emergencia
Al dejar el neumático en el suelo, colóquelo de forma que el dibujo de la rueda quede
hacia arriba para no rayar la superficie de la
rueda.
1 Retire cualquier resto de suciedad o
materia extraña de la superficie de
contacto de la rueda.
En caso de que exista alguna materia
extraña en la superficie de contacto de la rueda, es posible que las tuercas de la
rueda se aflojen mientras el vehículo está en
movimiento, por lo que el neumático podría salirse.
2 Coloque el neumático y apriete lige-
ramente cada una de las tuercas de
ADVERTENCIA
■Sustitución de un neumático pin- chado
●No toque los discos de la rueda ni el
área circundante de los frenos justo
después de haber conducido el vehí- culo. Después de haber conducido el
vehículo los discos de la rueda y el área
circundante de los frenos estarán extre- madamente calientes. Si toca estas
zonas con las manos, los pies u otras
partes del cuerpo mientras cambia un neumático, etc. podría sufrir quemadu-
ras.
●En caso de no respetar estas precau- ciones, es posible que las tuercas de la
rueda se aflojen y que el neumático
acabe cayendo, con el consiguiente riesgo de sufrir lesiones graves o morta-
les.
• Nunca utilice aceite ni grasa en los per-
nos o en las tuercas de las ruedas.
El aceite y la grasa pueden hacer que las tuercas de la rueda se aprieten
excesivamente, lo que puede dañar el
perno o el disco de la rueda. Además, el aceite o la grasa pueden hacer que se
aflojen las tuercas y la rueda se salga,
lo que puede provocar un accidente con el consiguiente riesgo de lesiones gra-
ves o mortales. Elimine cualquier resto
de aceite o grasa de los pernos o las tuercas de las ruedas.
• Apriete las tuercas de las ruedas con
una llave de torsión hasta 103 N•m
(10,5 kgf•m, 76 lbf•pie) lo antes posible tras haber cambiado las ruedas.
• No coloque un tapacubos de la rueda si
está en mal estado, puesto que podría desprenderse cuando el vehículo
empiece a moverse.
• Al montar un neumático, utilice sólo
tuercas diseñadas específicamente para la rueda en cuestión.
• Si detecta grietas o deformaciones en
los pernos, las roscas de tuerca o en los orificios de los pernos de la rueda, lleve
el vehículo a un taller de Toyota, un
taller autorizado de Toyota, o un taller de confianza para que lo inspeccionen.
• Cuando coloque las tuercas de la
rueda, asegúrese de instalarlas con la parte cónica hacia dentro.
Instalación del neumático de
repuesto

555
8
8-2. Pasos necesarios en caso de emergencia
En caso de problemas
la rueda con la mano, aplicando
aproximadamente la misma pre-
sión en todas.
Cuando cambie una llanta de acero por una
llanta de acero (incluido el neumático de repuesto compacto), apriete las tuercas de
la rueda hasta que la parte cónica entre
en contacto de forma holgada con el asiento
del disco de la rueda .
Cuando cambie una llanta de aluminio por
una llanta de acero (incluido el neumático de
repuesto compacto), apriete las tuercas de
la rueda hasta que la parte cónica entre
en contacto de forma holgada con el asiento
del disco de la rueda .
Al cambiar una llanta de aluminio por una
llanta de aluminio, gire las tuercas de la
rueda hasta que las arandelas entren en
contacto de forma holgada con el disco de la
rueda .
3 Baje el vehículo.
4 Apriete firmemente cada una de las
tuercas de la rueda dos o tres veces
en el orden que aparece en la ilus-
tración.
Par de apriete:
103 N•m (10,5 kgf•m, 76 lbf•pie)
5 Vehículos con un neumático de
repuesto de tamaño estándar:
Vuelva a colocar el tapacubos de la
rueda (si está instalado).
Alinee la ranura del tapacubos de la rueda

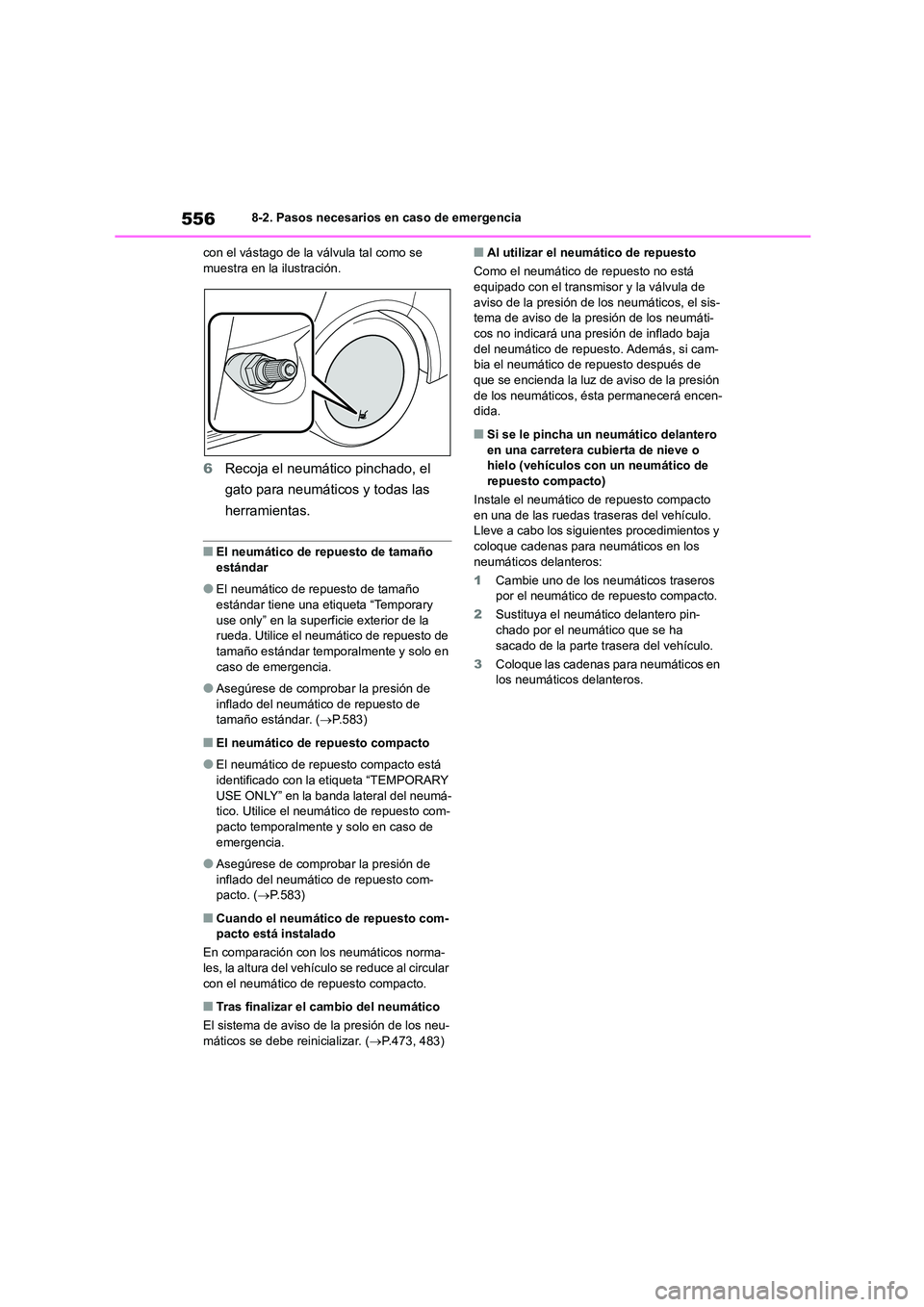

5568-2. Pasos necesarios en caso de emergencia
con el vástago de la válvula tal como se muestra en la ilustración.
6 Recoja el neumático pinchado, el
gato para neumáticos y todas las
herramientas.
■El neumático de repuesto de tamaño
estándar
●El neumático de repuesto de tamaño
estándar tiene una etiqueta “Temporary use only” en la superfi cie exterior de la
rueda. Utilice el neumático de repuesto de
tamaño estándar temporalmente y solo en caso de emergencia.
●Asegúrese de comprobar la presión de inflado del neumático de repuesto de
tamaño estándar. ( P.583)
■El neumático de repuesto compacto
●El neumático de repuesto compacto está
identificado con la etiqueta “TEMPORARY
USE ONLY” en la banda lateral del neumá- tico. Utilice el neumático de repuesto com-
pacto temporalmente y solo en caso de
emergencia.
●Asegúrese de comprobar la presión de
inflado del neumático de repuesto com- pacto. ( P.583)
■Cuando el neumático de repuesto com-
pacto está instalado
En comparación con los neumáticos norma-
les, la altura del vehículo se reduce al circular con el neumático de repuesto compacto.
■Tras finalizar el cambio del neumático
El sistema de aviso de la presión de los neu-
máticos se debe reinicializar. ( P.473, 483)
■Al utilizar el neumático de repuesto
Como el neumático de repuesto no está equipado con el transmisor y la válvula de
aviso de la presión de los neumáticos, el sis-
tema de aviso de la presión de los neumáti- cos no indicará una presión de inflado baja
del neumático de repuesto. Además, si cam-
bia el neumático de repuesto después de que se encienda la luz de aviso de la presión
de los neumáticos, ésta permanecerá encen-
dida.
■Si se le pincha un neumático delantero
en una carretera cubierta de nieve o hielo (vehículos con un neumático de
repuesto compacto)
Instale el neumático de repuesto compacto
en una de las ruedas tras eras del vehículo. Lleve a cabo los sigui entes procedimientos y
coloque cadenas para neumáticos en los
neumáticos delanteros:
1 Cambie uno de los neumáticos traseros por el neumático de repuesto compacto.
2 Sustituya el neumático delantero pin-
chado por el neumático que se ha
sacado de la parte trasera del vehículo.
3 Coloque las cadenas para neumáticos en los neumáticos delanteros.

557
8
8-2. Pasos necesarios en caso de emergencia
En caso de problemas
■Certificación del gato

5588-2. Pasos necesarios en caso de emergencia

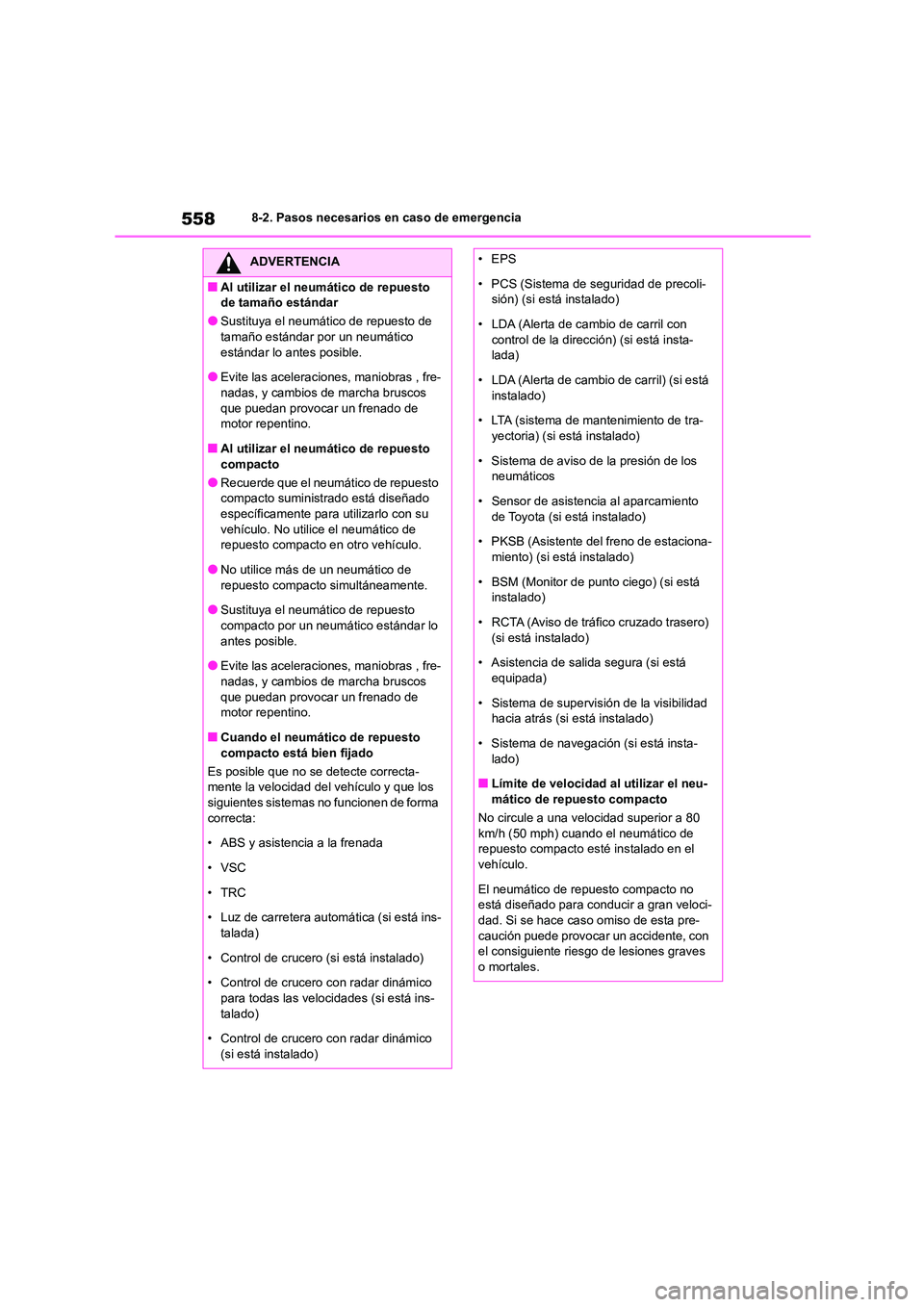

ADVERTENCIA
■Al utilizar el neumático de repuesto
de tamaño estándar
●Sustituya el neumático de repuesto de
tamaño estándar por un neumático estándar lo antes posible.
●Evite las aceleraci ones, maniobras , fre-
nadas, y cambios de marcha bruscos que puedan provocar un frenado de
motor repentino.
■Al utilizar el neumático de repuesto compacto
●Recuerde que el neumático de repuesto
compacto suministrado está diseñado
específicamente para utilizarlo con su vehículo. No utilice el neumático de
repuesto compacto en otro vehículo.
●No utilice más de un neumático de repuesto compacto simultáneamente.
●Sustituya el neumático de repuesto
compacto por un neumático estándar lo antes posible.
●Evite las aceleraci ones, maniobras , fre-
nadas, y cambios de marcha bruscos
que puedan provocar un frenado de motor repentino.
■Cuando el neumático de repuesto
compacto está bien fijado
Es posible que no se detecte correcta- mente la velocidad del vehículo y que los
siguientes sistemas no funcionen de forma
correcta:
• ABS y asistencia a la frenada
• VSC
•TRC
• Luz de carretera automática (si está ins-
talada)
• Control de crucero (si está instalado)
• Control de crucero con radar dinámico
para todas las velocidades (si está ins-
talado)
• Control de crucero con radar dinámico
(si está instalado)
• EPS
• PCS (Sistema de seguridad de precoli-
sión) (si está instalado)
• LDA (Alerta de cambio de carril con
control de la dirección) (si está insta-
lada)
• LDA (Alerta de cambio de carril) (si está
instalado)
• LTA (sistema de mantenimiento de tra-
yectoria) (si está instalado)
• Sistema de aviso de la presión de los
neumáticos
• Sensor de asistencia al aparcamiento de Toyota (si está instalado)
• PKSB (Asistente del freno de estaciona-
miento) (si está instalado)
• BSM (Monitor de punto ciego) (si está
instalado)
• RCTA (Aviso de tráfico cruzado trasero) (si está instalado)
• Asistencia de salida segura (si está
equipada)
• Sistema de supervis ión de la visibilidad
hacia atrás (si está instalado)
• Sistema de navegación (si está insta- lado)
■Límite de velocidad al utilizar el neu-
mático de repuesto compacto
No circule a una velocidad superior a 80 km/h (50 mph) cuando el neumático de
repuesto compacto esté instalado en el
vehículo.
El neumático de repuesto compacto no
está diseñado para conducir a gran veloci-
dad. Si se hace caso omiso de esta pre- caución puede provocar un accidente, con
el consiguiente riesgo de lesiones graves
o mortales.
