89
2
2-1. Conjunto de instrumentos
Información del estado del vehículo e indicadores
*1: Estas luces se encienden cuando el inte-
rruptor de alimentación se coloca en ON
para indicar que se está realizando una
comprobación del sistema. Se apagarán
después de iniciar el sistema híbrido, o al
cabo de unos segundos. Si las luces no
se encienden, o si no se apagan, podría
existir un funcionamiento incorrecto en
un sistema. Lleve el vehículo a un taller
de Toyota o taller autorizado de Toyota, o
a un taller de confianza para que lo revi-
sen.
*2: Esta luz se enciende en el visualizador
de información múltiple.
Los indicadores informan al conductor
sobre el estado de funcionamiento de
los distintos sistem as del vehículo.
Luz de aviso de accionamiento
inapropiado del pedal*2
( P.428)
(Rojo/Amari- llo)
Luz de aviso del sistema de ser-
vodirección eléctrica*1 ( P.429)
Luz de aviso de nivel bajo de
combustible ( P.429)
Luz recordatoria del cinturón de
seguridad del conductor y del
pasajero delantero ( P.429)
Luces recordatorias del
cinturón de seguridad de
los pasajeros traseros
( P.430)
Indicador de aviso de la presión
de los neumáticos ( P.430)
Indicador OFF del sensor de
asistencia al aparcamiento de
To y o t a*1 (si está instalado)
( P.431)
Luz de aviso PCS*1 ( P.431)
(naranja)
Indicador LTA (P.431)
(naranja)
Indicador LDA (P.432)
(naranja)
Indicador de control de crucero
con radar dinámico ( P.432)
(naranja)
Indicador de control de crucero
( P.432)
(naranja)
Indicador del limitador de veloci-
dad (si está instalado) ( P.432)
Indicador de información de
asistencia a la conducción*1
( P.433)
Indicador de deslizamiento*1
( P.433)
(parpadea)
Indicador del freno de estacio-
namiento ( P.433)
(parpadea)
Indicador de retención del freno
en funcionamiento*1 ( P.434)
ADVERTENCIA
■Si una luz de aviso del sistema de
seguridad no se enciende
Si alguna luz del sistema de seguridad, como la luz de aviso del ABS y SRS, no se
enciende al activar el sistema híbrido,
puede que dichos sistemas no estén dis- ponibles para protegerle en caso de acci-
dente, lo que podría ocasionarle lesiones
graves o mortales. Lleve el vehículo inme- diatamente a un taller de Toyota, un taller
autorizado de Toyota o un taller de con-
fianza para que lo revisen, si sucede esto.
Indicadores

902-1. Conjunto de instrumentos
*1: Estas luces se encienden cuando el inte-
rruptor de alimentación se coloca en ON
para indicar que se está realizando una
comprobación del sistema. Se apagarán
después de iniciar el sistema híbrido, o al
cabo de unos segundos. Si las luces no
se encienden, o si no se apagan, podría
existir un funcionamiento incorrecto en
un sistema. Lleve el vehículo a un taller
de Toyota o taller autorizado de Toyota, o

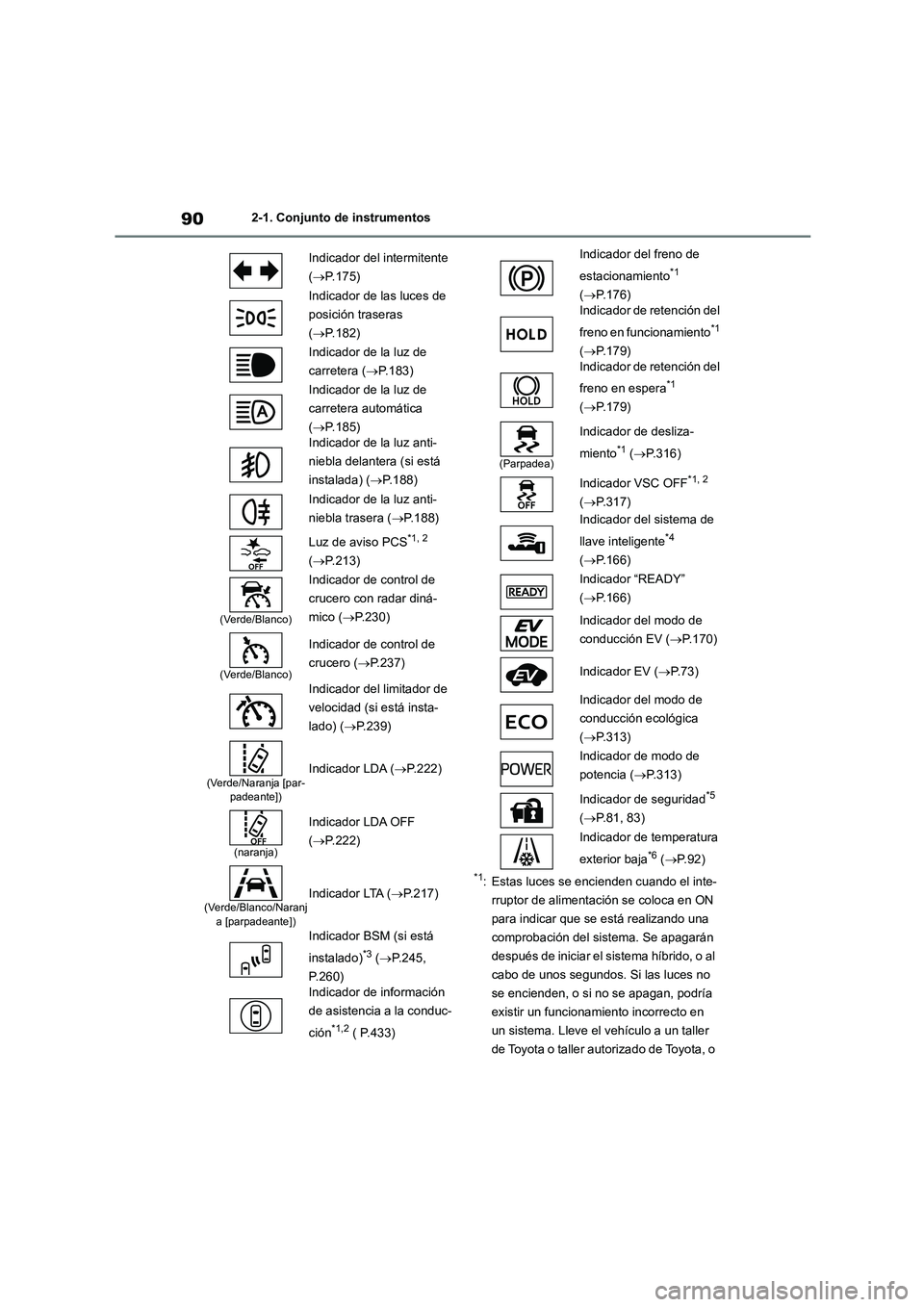

Indicador del intermitente
( P.175)
Indicador de las luces de
posición traseras
( P.182)
Indicador de la luz de
carretera ( P.183)
Indicador de la luz de
carretera automática
( P.185)
Indicador de la luz anti-
niebla delantera (si está
instalada) ( P.188)
Indicador de la luz anti-
niebla trasera ( P.188)
Luz de aviso PCS*1, 2
( P.213)
(Verde/Blanco)
Indicador de control de
crucero con radar diná-
mico ( P.230)
(Verde/Blanco)
Indicador de control de
crucero ( P.237)
Indicador del limitador de
velocidad (si está insta-
lado) ( P.239)
(Verde/Naranja [par- padeante])
Indicador LDA ( P.222)
(naranja)
Indicador LDA OFF
( P.222)
(Verde/Blanco/Naranj a [parpadeante])
Indicador LTA ( P.217)
Indicador BSM (si está
instalado)*3 ( P.245,
P.260) Indicador de información
de asistencia a la conduc-
ción*1,2 ( P.433)
Indicador del freno de
estacionamiento*1
( P.176)
Indicador de retención del
freno en funcionamiento*1
( P.179)
Indicador de retención del
freno en espera*1
( P.179)
(Parpadea)
Indicador de desliza-
miento*1 ( P.316)
Indicador VSC OFF*1, 2
( P.317)
Indicador del sistema de
llave inteligente*4
( P.166)
Indicador “READY”
( P.166)
Indicador del modo de
conducción EV ( P.170)
Indicador EV ( P.73)
Indicador del modo de
conducción ecológica
( P.313)
Indicador de modo de
potencia ( P.313)
Indicador de seguridad*5
( P.81, 83)
Indicador de temperatura
exterior baja*6 ( P.92)

91
2
2-1. Conjunto de instrumentos
Información del estado del vehículo e indicadores

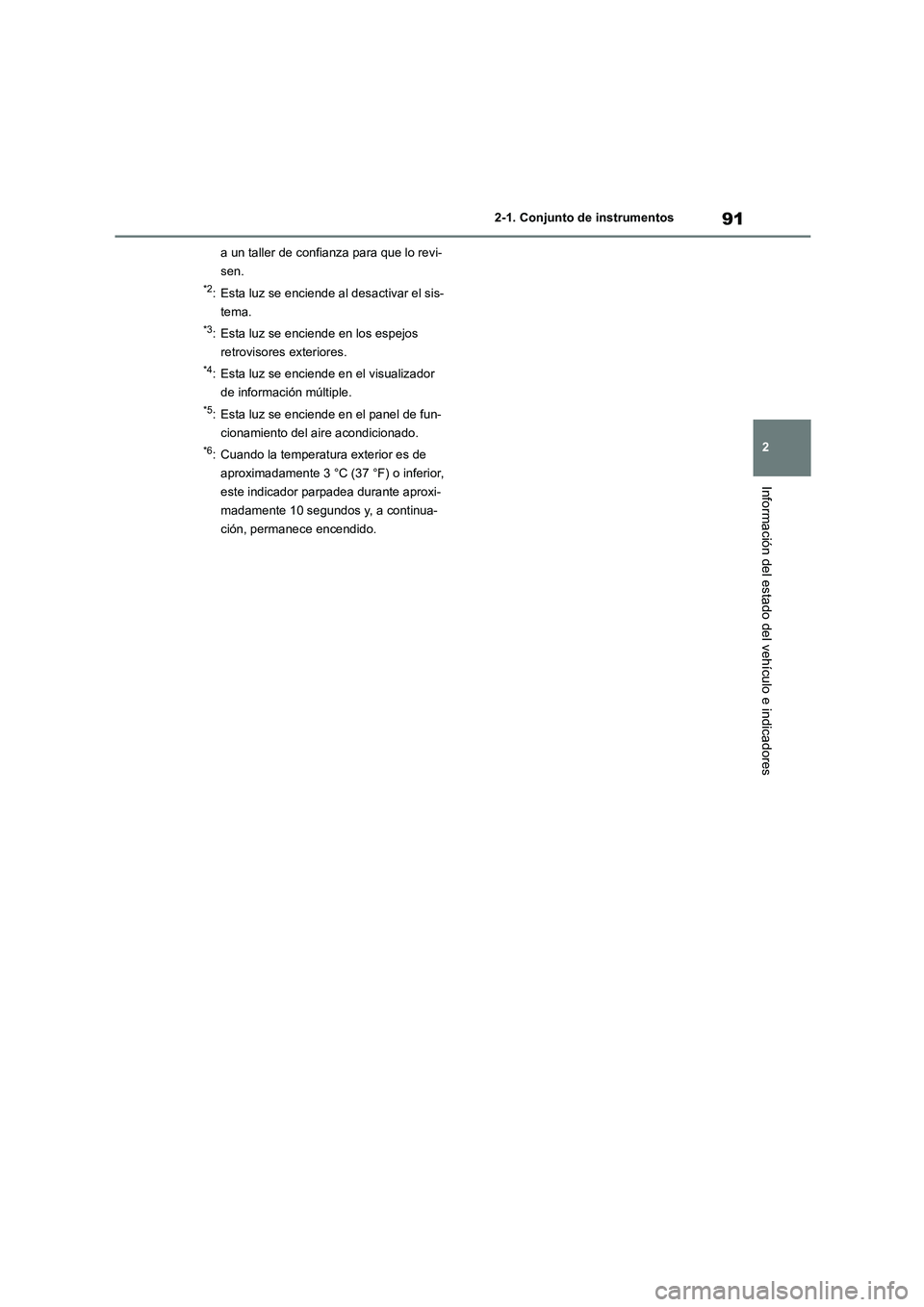

a un taller de confianza para que lo revi-
sen.
*2: Esta luz se enciende al desactivar el sis-
tema.
*3: Esta luz se enciende en los espejos
retrovisores exteriores.
*4: Esta luz se enciende en el visualizador
de información múltiple.
*5: Esta luz se enciende en el panel de fun-
cionamiento del aire acondicionado.
*6: Cuando la temperatura exterior es de
aproximadamente 3 °C (37 °F) o inferior,
este indicador parpadea durante aproxi-
madamente 10 segundos y, a continua-
ción, permanece encendido.

922-1. Conjunto de instrumentos

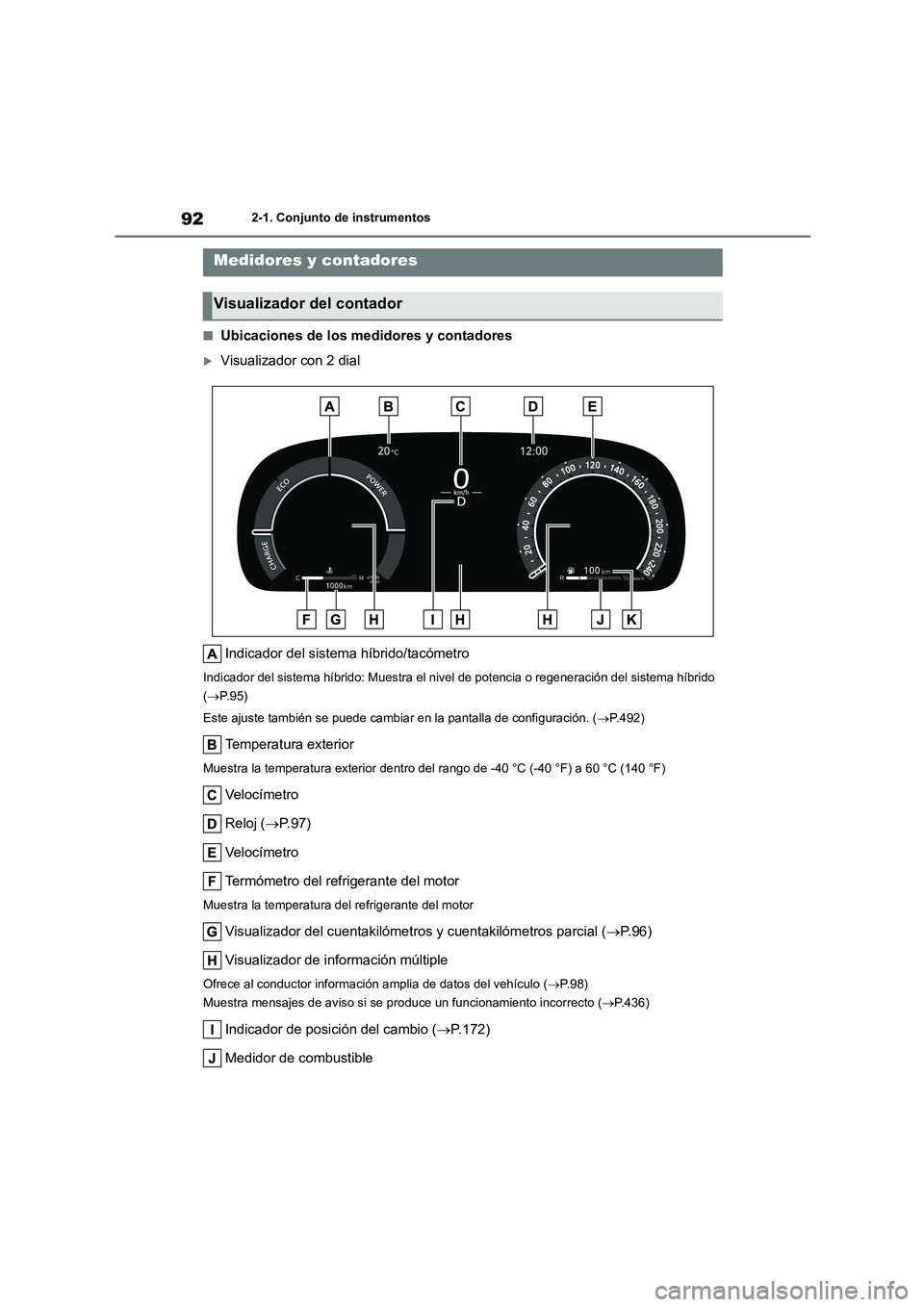

■Ubicaciones de los medidores y contadores
Visualizador con 2 dial
Indicador del sistema híbrido/tacómetro
Indicador del sistema híbrido: Muestra el nive l de potencia o regeneración del sistema híbrido
( P.95)
Este ajuste también se puede cambiar en la pantalla de configuración. ( P.492)
Temperatura exterior
Muestra la temperatura exterior dentro del rango de -40 °C (-40 °F) a 60 °C (140 °F)
Ve l o c í m e t r o
Reloj ( P.97)
Ve l o c í m e t r o
Termómetro del refrigerante del motor
Muestra la temperatura del refrigerante del motor
Visualizador del cuentakilómetros y cuentakilómetros parcial ( P. 9 6 )
Visualizador de información múltiple
Ofrece al conductor información amplia de datos del vehículo (P. 9 8 )
Muestra mensajes de aviso si se pr oduce un funcionamiento incorrecto (P.436)
Indicador de posición del cambio (P.172)
Medidor de combustible
Medidores y contadores
Visualizador del contador

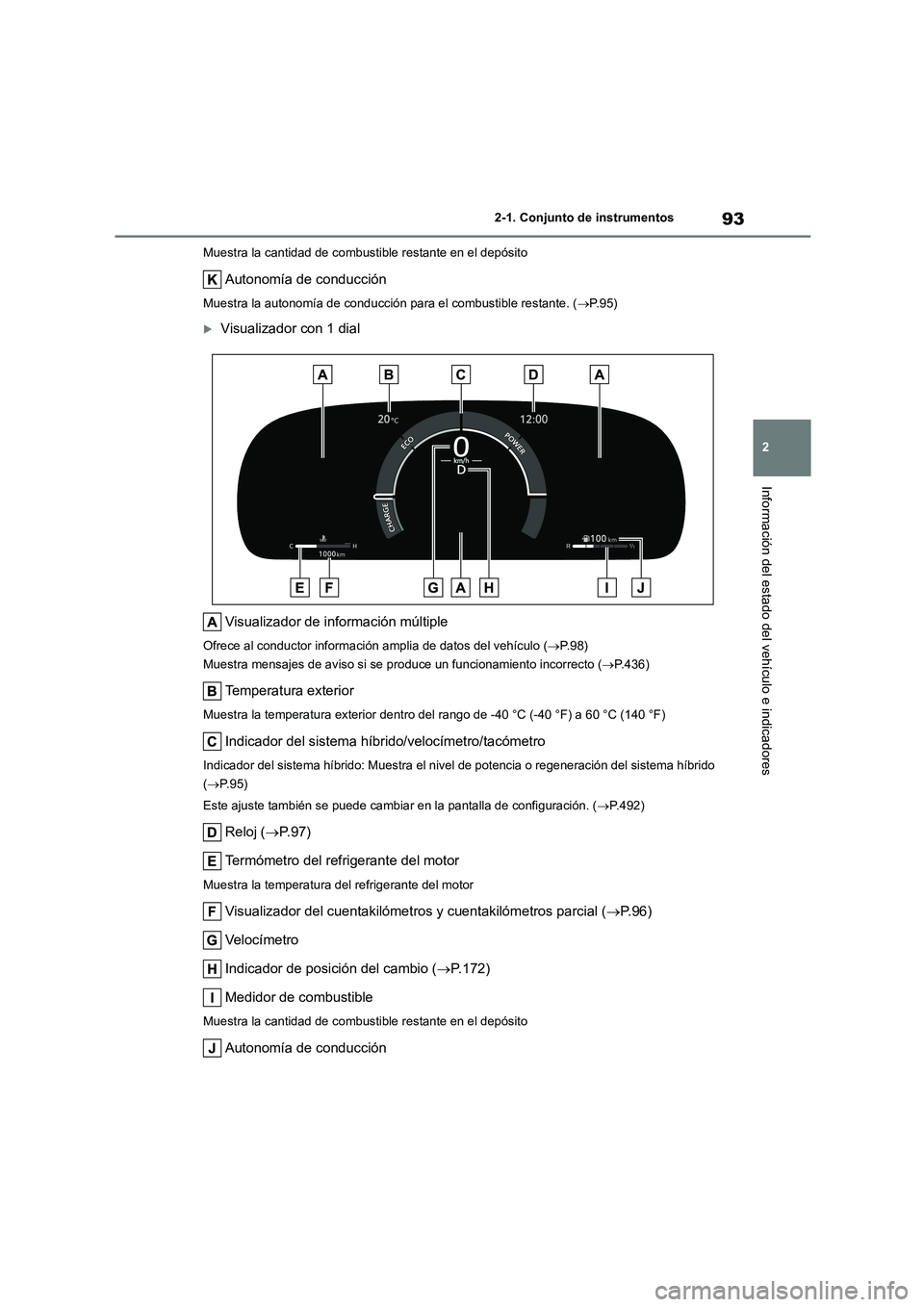

93
2
2-1. Conjunto de instrumentos
Información del estado del vehículo e indicadores
Muestra la cantidad de combustible restante en el depósito
Autonomía de conducción
Muestra la autonomía de conducción para el combustible restante. ( P. 9 5 )
Visualizador con 1 dial
Visualizador de información múltiple
Ofrece al conductor información amplia de datos del vehículo (P. 9 8 )
Muestra mensajes de aviso si se pr oduce un funcionamiento incorrecto (P.436)
Temperatura exterior
Muestra la temperatura exterior dentro del rango de -40 °C (-40 °F) a 60 °C (140 °F)
Indicador del sistema híbrido/velocímetro/tacómetro
Indicador del sistema híbrido: Muestra el nivel de potencia o regeneración del sistema híbrido
( P.95)
Este ajuste también se puede cambiar en la pantalla de configuración. ( P.492)
Reloj (P.97)
Termómetro del refrigerante del motor
Muestra la temperatura del refrigerante del motor
Visualizador del cuentakilómetros y cuentakilómetros parcial ( P. 9 6 )
Ve l o c í m e t r o
Indicador de posición del cambio ( P.172)
Medidor de combustible
Muestra la cantidad de combustible restante en el depósito
Autonomía de conducción

942-1. Conjunto de instrumentos
Muestra la autonomía de conducción para el combustible restante. ( P. 9 5 )

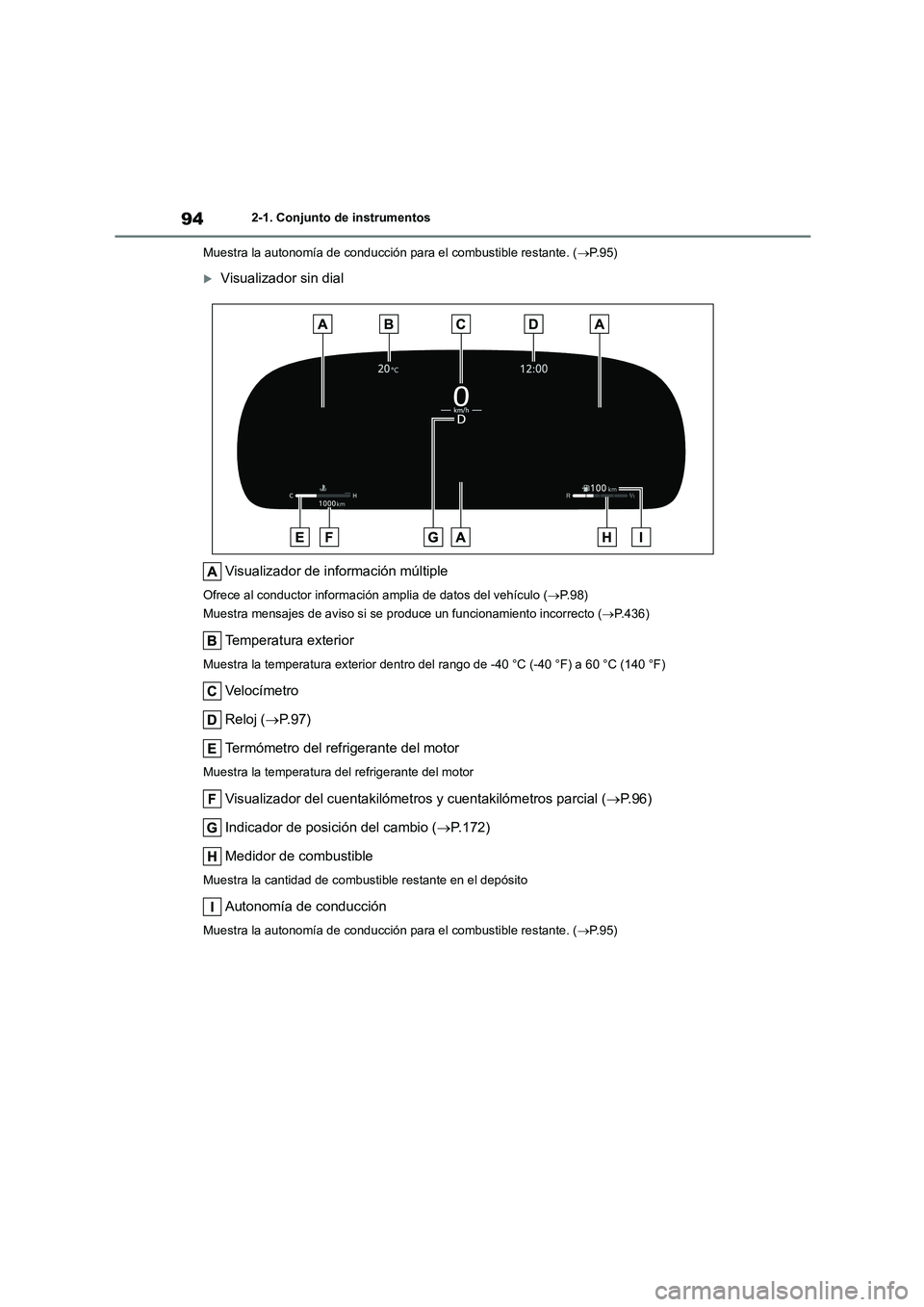

Visualizador sin dial
Visualizador de información múltiple
Ofrece al conductor información amplia de datos del vehículo (P. 9 8 )
Muestra mensajes de aviso si se pr oduce un funcionamiento incorrecto (P.436)
Temperatura exterior
Muestra la temperatura exterior dentro del rango de -40 °C (-40 °F) a 60 °C (140 °F)
Ve l o c í m e t r o
Reloj ( P.97)
Termómetro del refrigerante del motor
Muestra la temperatura del refrigerante del motor
Visualizador del cuentakilómetros y cuentakilómetros parcial ( P. 9 6 )
Indicador de posición del cambio ( P.172)
Medidor de combustible
Muestra la cantidad de combustible restante en el depósito
Autonomía de conducción
Muestra la autonomía de conducción para el combustible restante. ( P. 9 5 )

95
2
2-1. Conjunto de instrumentos
Información del estado del vehículo e indicadores

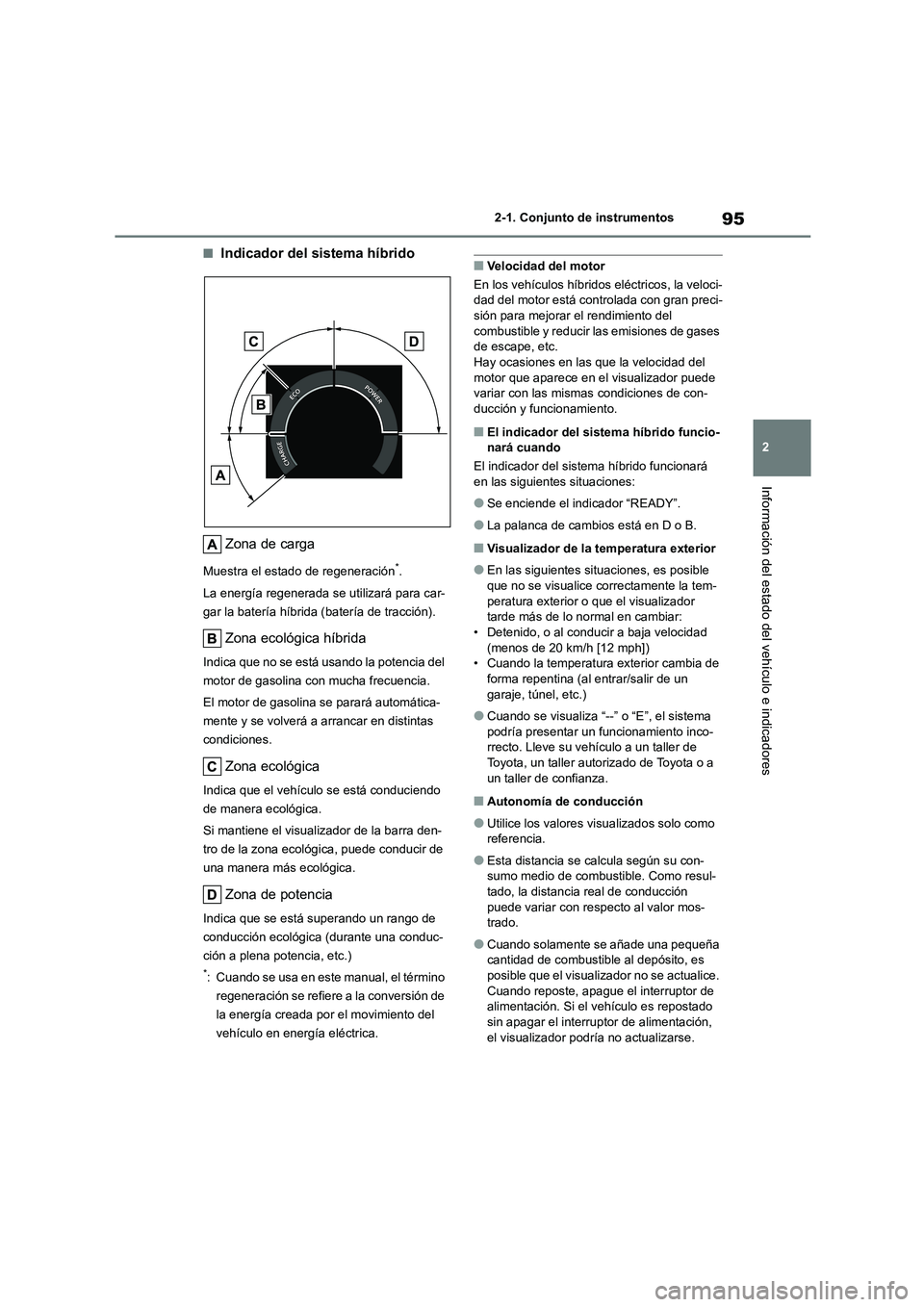

■Indicador del sistema híbrido
Zona de carga
Muestra el estado de regeneración*.
La energía regenerada se utilizará para car-
gar la batería híbrida (batería de tracción).
Zona ecológica híbrida
Indica que no se está usando la potencia del
motor de gasolina con mucha frecuencia.
El motor de gasolina se parará automática-
mente y se volverá a arrancar en distintas
condiciones.
Zona ecológica
Indica que el vehículo se está conduciendo
de manera ecológica.
Si mantiene el visualizador de la barra den-
tro de la zona ecológica, puede conducir de
una manera más ecológica.
Zona de potencia
Indica que se está superando un rango de
conducción ecológica (durante una conduc-
ción a plena potencia, etc.)
*: Cuando se usa en este manual, el término
regeneración se refiere a la conversión de
la energía creada por el movimiento del
vehículo en energía eléctrica.
■Velocidad del motor
En los vehículos híbridos eléctricos, la veloci- dad del motor está controlada con gran preci-
sión para mejorar el rendimiento del
combustible y reducir las emisiones de gases de escape, etc.
Hay ocasiones en las que la velocidad del
motor que aparece en el visualizador puede variar con las mismas condiciones de con-
ducción y funcionamiento.
■El indicador del sistema híbrido funcio-
nará cuando
El indicador del sistema híbrido funcionará en las siguientes situaciones:
●Se enciende el indicador “READY”.
●La palanca de cambios está en D o B.
■Visualizador de la temperatura exterior
●En las siguientes situaciones, es posible
que no se visualice correctamente la tem-
peratura exterior o que el visualizador tarde más de lo normal en cambiar:
• Detenido, o al conducir a baja velocidad
(menos de 20 km/h [12 mph]) • Cuando la temperatura exterior cambia de
forma repentina (al entrar/salir de un
garaje, túnel, etc.)
●Cuando se visualiza “--” o “E”, el sistema
podría presentar un funcionamiento inco- rrecto. Lleve su vehículo a un taller de
Toyota, un taller autorizado de Toyota o a
un taller de confianza.
■Autonomía de conducción
●Utilice los valores visualizados solo como
referencia.
●Esta distancia se calcula según su con-
sumo medio de combustible. Como resul- tado, la distancia real de conducción
puede variar con respecto al valor mos-
trado.
●Cuando solamente se añade una pequeña
cantidad de combustible al depósito, es posible que el visualizador no se actualice.
Cuando reposte, apague el interruptor de
alimentación. Si el vehículo es repostado sin apagar el interruptor de alimentación,
el visualizador podría no actualizarse.

962-1. Conjunto de instrumentos

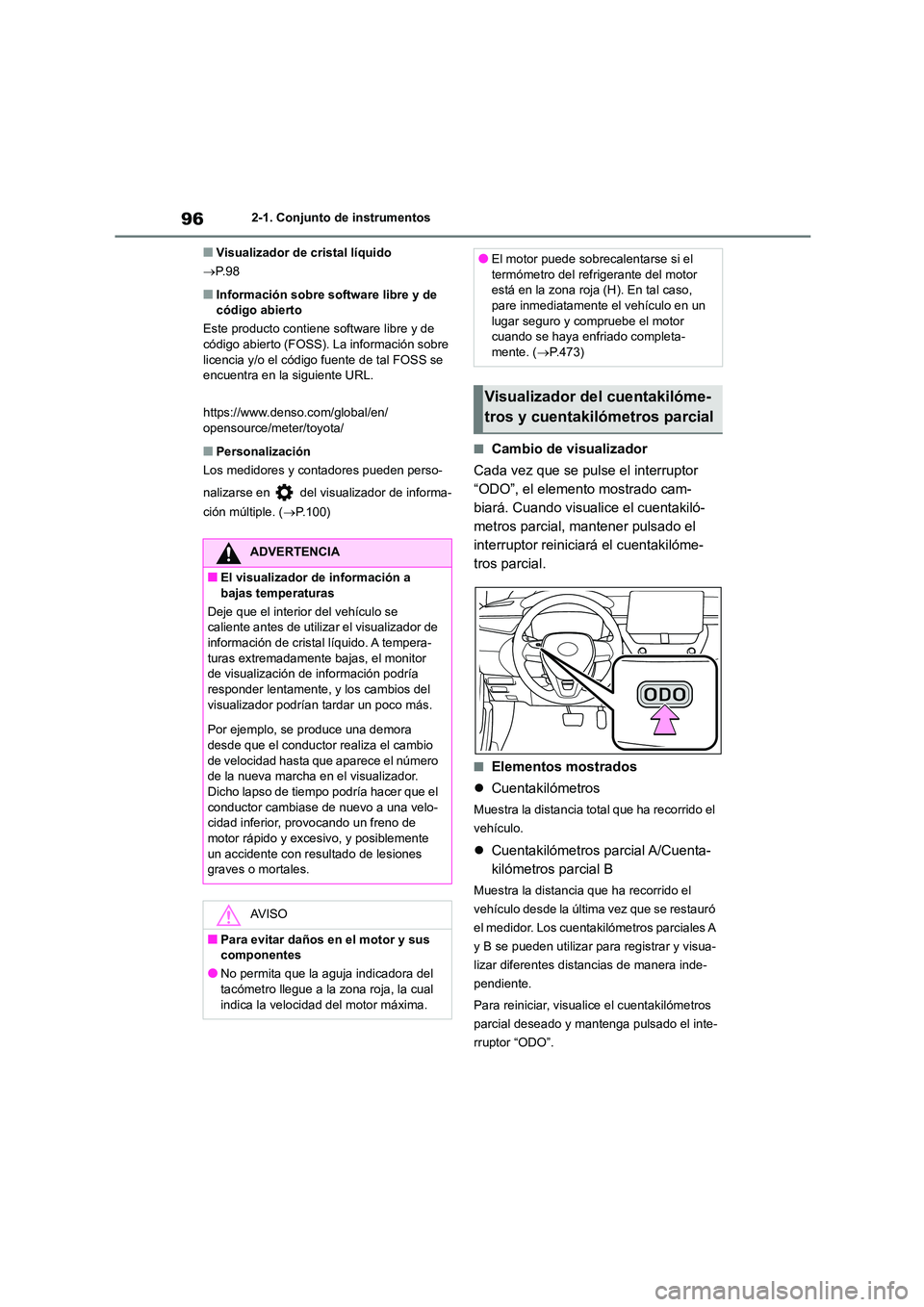

■Visualizador de cristal líquido
 P. 9 8
■Información sobre software libre y de código abierto
Este producto contiene software libre y de
código abierto (FOSS). La información sobre
licencia y/o el código fuente de tal FOSS se encuentra en la siguiente URL.
https://www.denso.com/global/en/
opensource/meter/toyota/
■Personalización
Los medidores y contadores pueden perso-
nalizarse en del vis ualizador de informa-
ción múltiple. ( P.100)
■Cambio de visualizador
Cada vez que se pulse el interruptor
“ODO”, el elemento mostrado cam-
biará. Cuando visualice el cuentakiló-
metros parcial, mantener pulsado el
interruptor reiniciará el cuentakilóme-
tros parcial.
■Elementos mostrados
 Cuentakilómetros
Muestra la distancia total que ha recorrido el
vehículo.
 Cuentakilómetros parcial A/Cuenta-
kilómetros parcial B
Muestra la distancia que ha recorrido el
vehículo desde la última vez que se restauró
el medidor. Los cuentakilómetros parciales A
y B se pueden utilizar para registrar y visua-
lizar diferentes distancias de manera inde-
pendiente.
Para reiniciar, visualice el cuentakilómetros
parcial deseado y mantenga pulsado el inte-
rruptor “ODO”.
ADVERTENCIA
■El visualizador de información a
bajas temperaturas
Deje que el interior del vehículo se caliente antes de utilizar el visualizador de
información de cristal líquido. A tempera-
turas extremadamente bajas, el monitor
de visualización de información podría responder lentamente, y los cambios del
visualizador podrían tardar un poco más.
Por ejemplo, se produce una demora desde que el conductor realiza el cambio
de velocidad hasta que aparece el número
de la nueva marcha en el visualizador. Dicho lapso de tiempo podría hacer que el
conductor cambiase de nuevo a una velo-
cidad inferior, provocando un freno de motor rápido y excesivo, y posiblemente
un accidente con resultado de lesiones
graves o mortales.
AV I S O
■Para evitar daños en el motor y sus componentes
●No permita que la aguja indicadora del
tacómetro llegue a la zona roja, la cual
indica la velocidad del motor máxima.
●El motor puede sobrecalentarse si el
termómetro del refrigerante del motor
está en la zona roja (H). En tal caso, pare inmediatamente el vehículo en un
lugar seguro y compruebe el motor
cuando se haya enfriado completa- mente. ( P.473)
Visualizador del cuentakilóme-
tros y cuentakilómetros parcial

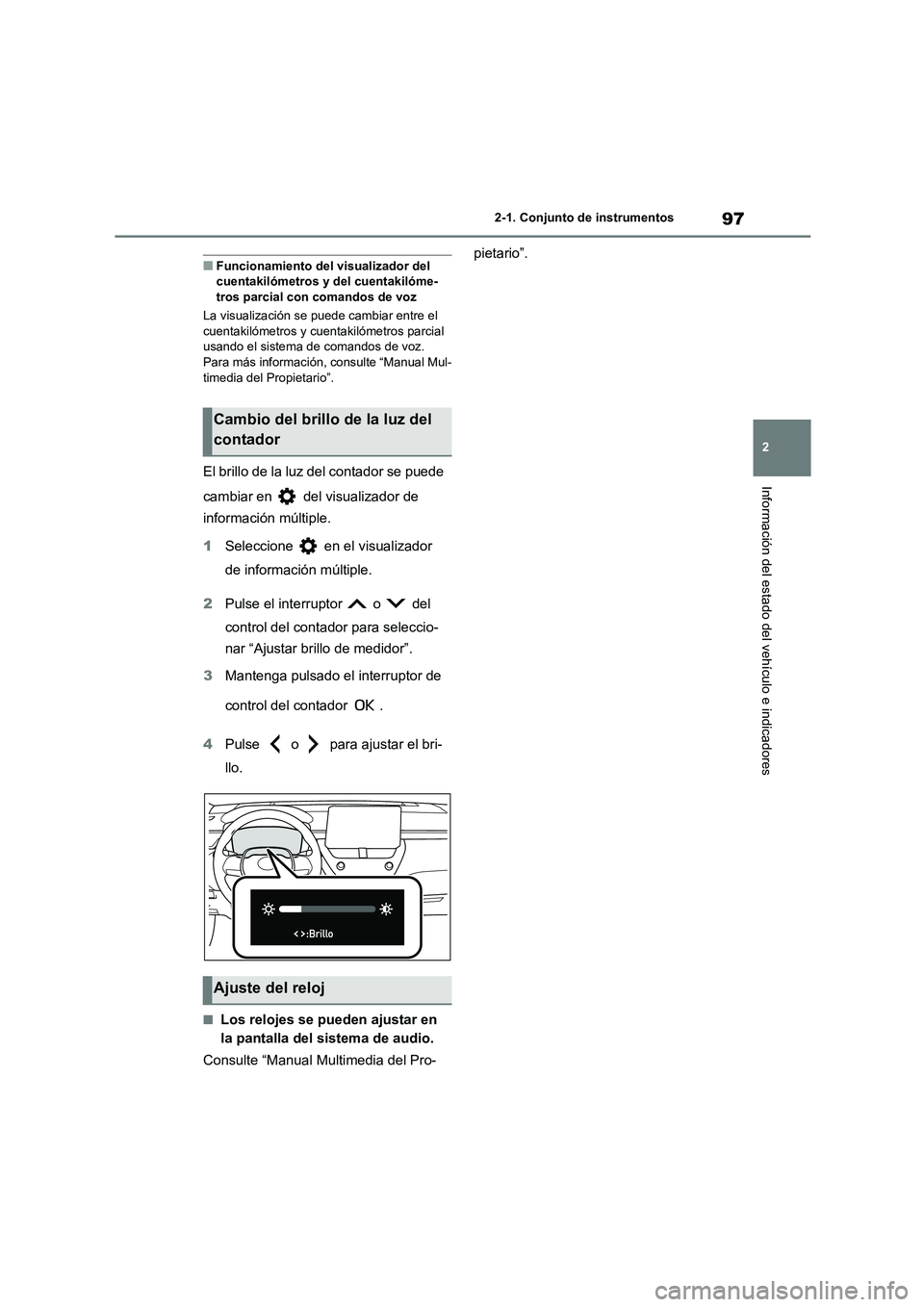

97
2
2-1. Conjunto de instrumentos
Información del estado del vehículo e indicadores
■Funcionamiento del visualizador del cuentakilómetros y del cuentakilóme-
tros parcial con comandos de voz
La visualización se puede cambiar entre el
cuentakilómetros y cuentakilómetros parcial usando el sistema de comandos de voz.
Para más información, consulte “Manual Mul-
timedia del Propietario”.
El brillo de la luz del contador se puede
cambiar en del visualizador de
información múltiple.
1 Seleccione en el visualizador
de información múltiple.
2 Pulse el interruptor o del
control del contador para seleccio-
nar “Ajustar brillo de medidor”.
3 Mantenga pulsado el interruptor de
control del contador .
4 Pulse o para ajustar el bri-
llo.
■Los relojes se pueden ajustar en
la pantalla del sistema de audio.
Consulte “Manual Multimedia del Pro-
pietario”.
Cambio del brillo de la luz del
contador
Ajuste del reloj

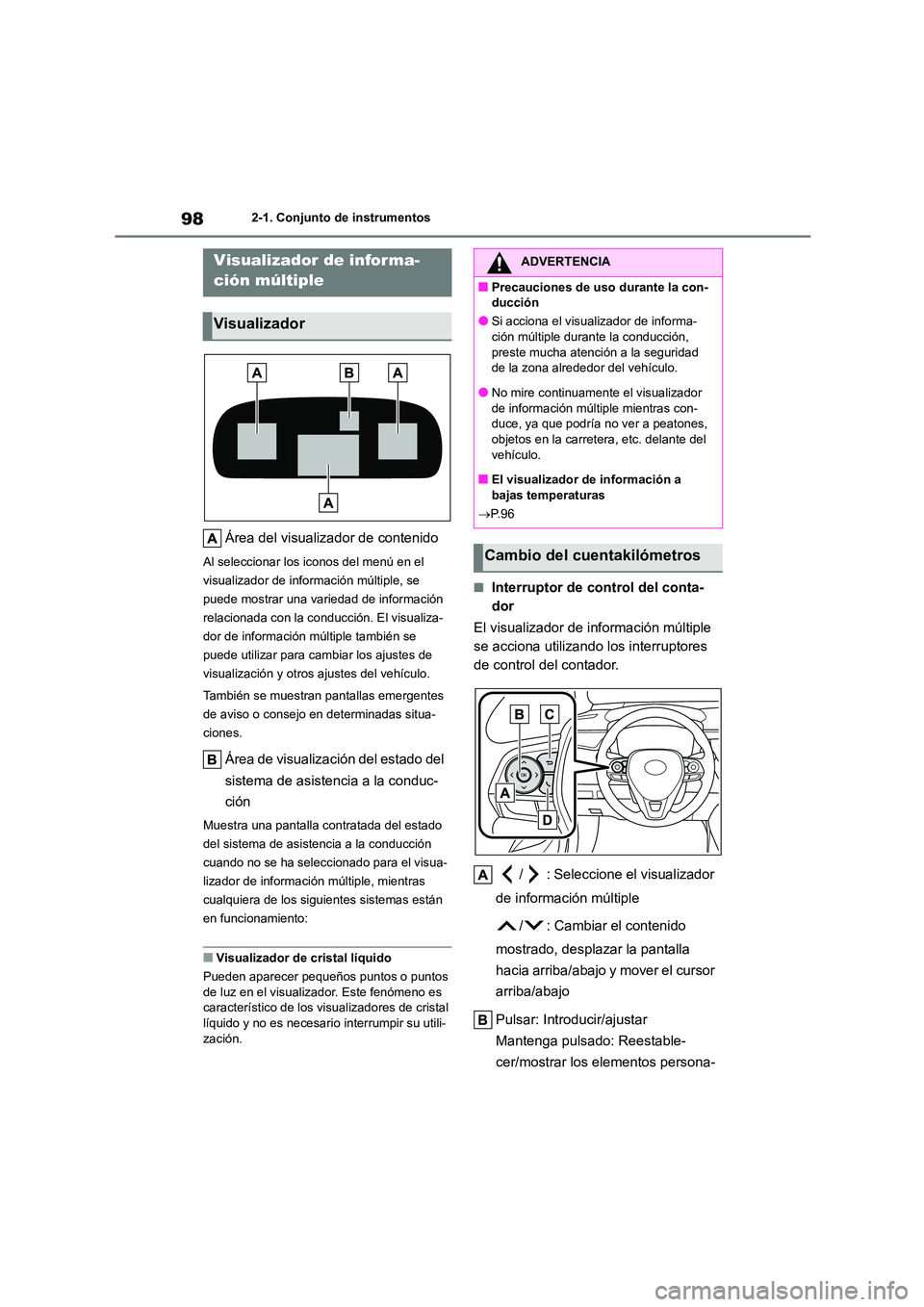

982-1. Conjunto de instrumentos
Área del visualizador de contenido
Al seleccionar los iconos del menú en el
visualizador de información múltiple, se
puede mostrar una variedad de información
relacionada con la conduc ción. El visualiza-
dor de información múltiple también se
puede utilizar para cambiar los ajustes de
visualización y otros ajustes del vehículo.
También se muestran pantallas emergentes
de aviso o consejo en determinadas situa-
ciones.
Área de visualización del estado del
sistema de asistencia a la conduc-
ción
Muestra una pantalla contratada del estado
del sistema de asistencia a la conducción
cuando no se ha seleccionado para el visua-
lizador de información múltiple, mientras
cualquiera de los siguient es sistemas están
en funcionamiento:
■Visualizador de cristal líquido
Pueden aparecer pequeños puntos o puntos
de luz en el visualizador. Este fenómeno es
característico de los visualizadores de cristal líquido y no es necesario interrumpir su utili-
zación.
■Interruptor de control del conta-
dor
El visualizador de información múltiple
se acciona utilizando los interruptores
de control del contador.
/ : Seleccione el visualizador
de información múltiple
/ : Cambiar el contenido
mostrado, desplazar la pantalla
hacia arriba/abajo y mover el cursor
arriba/abajo
Pulsar: Introducir/ajustar
Mantenga pulsado: Reestable-
cer/mostrar los elementos persona-
Visualizador de informa-
ción múltiple
Visualizador
ADVERTENCIA
■Precauciones de uso durante la con-
ducción
●Si acciona el visualizador de informa-
ción múltiple durante la conducción, preste mucha atención a la seguridad
de la zona alrededor del vehículo.
●No mire continuamente el visualizador de información múltiple mientras con-
duce, ya que podría no ver a peatones,
objetos en la carretera, etc. delante del vehículo.
■El visualizador de información a
bajas temperaturas
 P. 9 6
Cambio del cuentakilómetros
