TOYOTA COROLLA CROSS 2023 Manual del propietario (in Spanish)

379
6

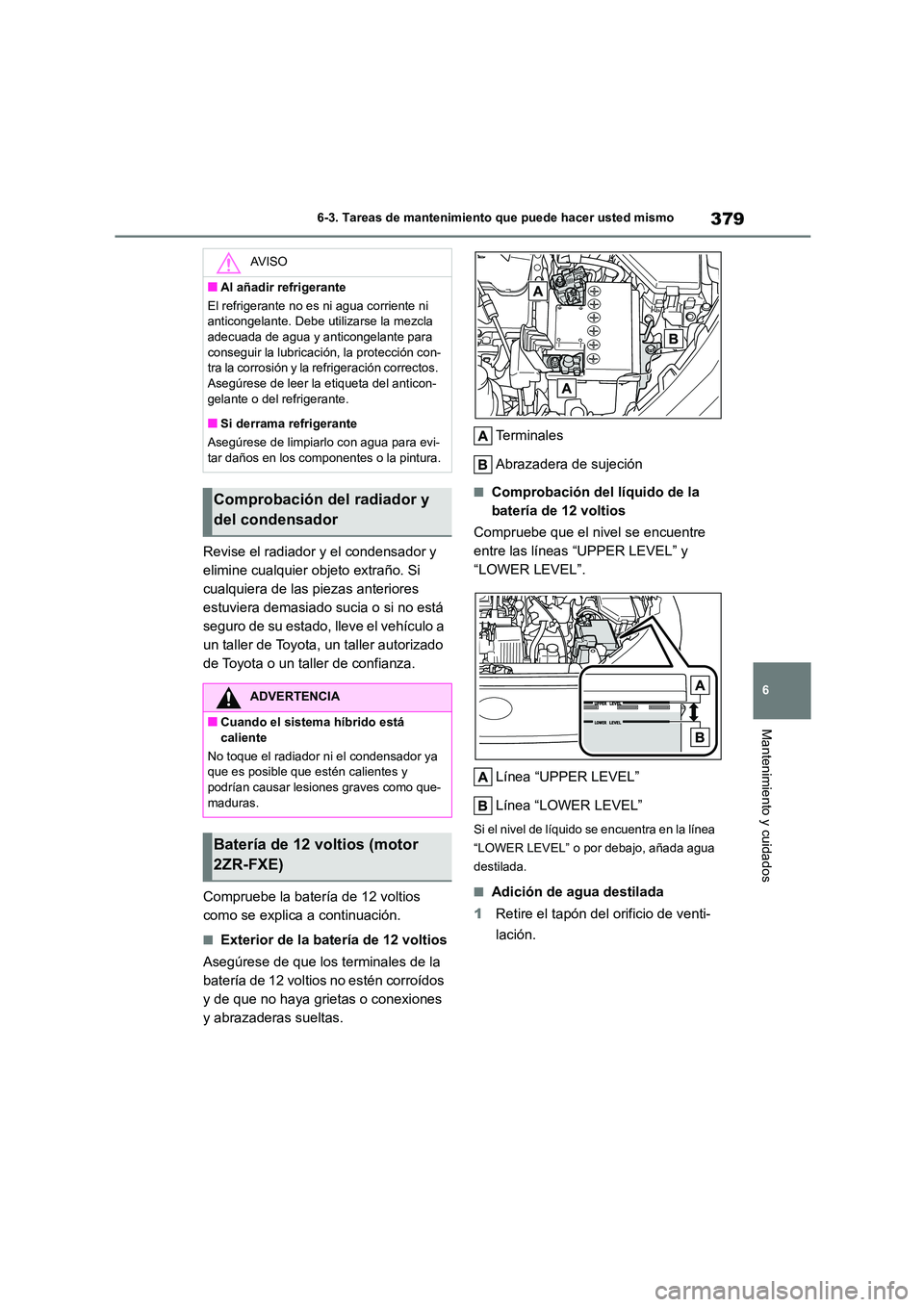

6-3. Tareas de mantenimiento que puede hacer usted mismo
Mantenimiento y cuidados
Revise el radiador y el condensador y
elimine cualquier objeto extraño. Si
cualquiera de las piezas anteriores
estuviera demasiado sucia o si no está
seguro de su estado, lleve el vehículo a
un taller de Toyota, un taller autorizado
de Toyota o un taller de confianza.
Compruebe la batería de 12 voltios
como se explica a continuación.
■Exterior de la batería de 12 voltios
Asegúrese de que los terminales de la
batería de 12 voltios no estén corroídos
y de que no haya grietas o conexiones
y abrazaderas sueltas.
Te r m i n a l e s
Abrazadera de sujeción
■Comprobación del líquido de la
batería de 12 voltios
Compruebe que el nivel se encuentre
entre las líneas “UPPER LEVEL” y
“LOWER LEVEL”.
Línea “UPPER LEVEL”
Línea “LOWER LEVEL”
Si el nivel de líquido se encuentra en la línea
“LOWER LEVEL” o por debajo, añada agua
destilada.
■Adición de agua destilada
1 Retire el tapón del orificio de venti-
lación.
AV I S O
■Al añadir refrigerante
El refrigerante no es ni agua corriente ni
anticongelante. Debe utilizarse la mezcla
adecuada de agua y anticongelante para conseguir la lubricaci ón, la protección con-
tra la corrosión y la refrigeración correctos.
Asegúrese de leer la etiqueta del anticon- gelante o del refrigerante.
■Si derrama refrigerante
Asegúrese de limpiarlo con agua para evi-
tar daños en los componentes o la pintura.
Comprobación del radiador y
del condensador
ADVERTENCIA
■Cuando el sistema híbrido está
caliente
No toque el radiador ni el condensador ya que es posible que estén calientes y
podrían causar lesiones graves como que-
maduras.
Batería de 12 voltios (motor
2ZR-FXE)

3806-3. Tareas de mantenimiento que puede hacer usted mismo
2Añada agua destilada.
Bajo
Bien/O.K.
Si es difícil ver el nivel de líquido desde el
lateral, compruébelo mirando directamente
la celda.
3 Vuelva a colocar el tapón del orificio
de ventilación y ciérrelo bien.
■Antes de recargar
Al recargarse, la batería de 12 voltios pro-
duce gas hidrógeno que es inflamable y
explosivo. Por tanto, tenga presente las siguientes precauciones antes de la recarga:
●Si realiza la recarga con la batería de 12 voltios instalada en el vehículo, asegúrese
de desconectar el cable de masa.
●Verifique que el interruptor de alimentación
del cargador esté apagado al conectar y
desconectar los cables del cargador a la batería de 12 voltios.
■Después de recargar/reconectar la bate-
ría de 12 voltios (vehículos con sistema
de llave inteligente)
●Es posible que justo después de volver a
conectar la batería de 12 voltios no sea posible desbloquear las puertas con el sis-
tema de llave inteligente. En ese caso, use
el control remoto inalámbrico o la llave mecánica para bloquear/desbloquear las
puertas.
●Arranque el sistema híbrido con el inte-
rruptor de alimentación en ACC. Es posi-
ble que el sistema híbrido no arranque con
el interruptor de alimentación apagado. No obstante, el sistema híbrido funcionará con
normalidad al segundo intento.
●El modo del interruptor de alimentación
queda registrado en el vehículo. Si se
vuelve a conectar la batería de 12 voltios, el vehículo volverá a colocar el interruptor
de alimentación en el modo en el que se
encontraba antes de desconectar la bate- ría de 12 voltios. Asegúrese de apagar la
alimentación antes de desconectar la bate-
ría de 12 voltios. Tenga un cuidado espe-
cial al conectar la batería de 12 voltios si desconoce en qué modo estaba el inte-
rruptor de alimentación antes de la desco-
nexión.
Si sistema no arranca incluso después de varios intentos, póngase en contacto con un
taller de Toyota, un taller autorizado de
Toyota o un taller de confianza.
ADVERTENCIA
■Sustancias químicas de la batería de
12 voltios
La batería de 12 voltios contiene ácido sul-
fúrico, sustancia venenosa y corrosiva, y puede producir un gas hidrógeno que es
inflamable y explosivo. Para reducir el
riesgo de lesiones graves o mortales,
tome las siguientes precauciones al traba- jar con la batería de 12 voltios o cerca de
ella:
●No provoque chispas tocando los termi- nales de la batería de 12 voltios con
herramientas.
●No fume ni encienda cerillas cerca de la batería de 12 voltios.
●Evite el contacto con los ojos, la piel y la
ropa.
●No inhale ni ingiera nunca electrólitos.
●Lleve siempre gafas de seguridad
cuando trabaje cerca de la batería de 12 voltios.
●Mantenga a los niños alejados de la
batería de 12 voltios.

381
6

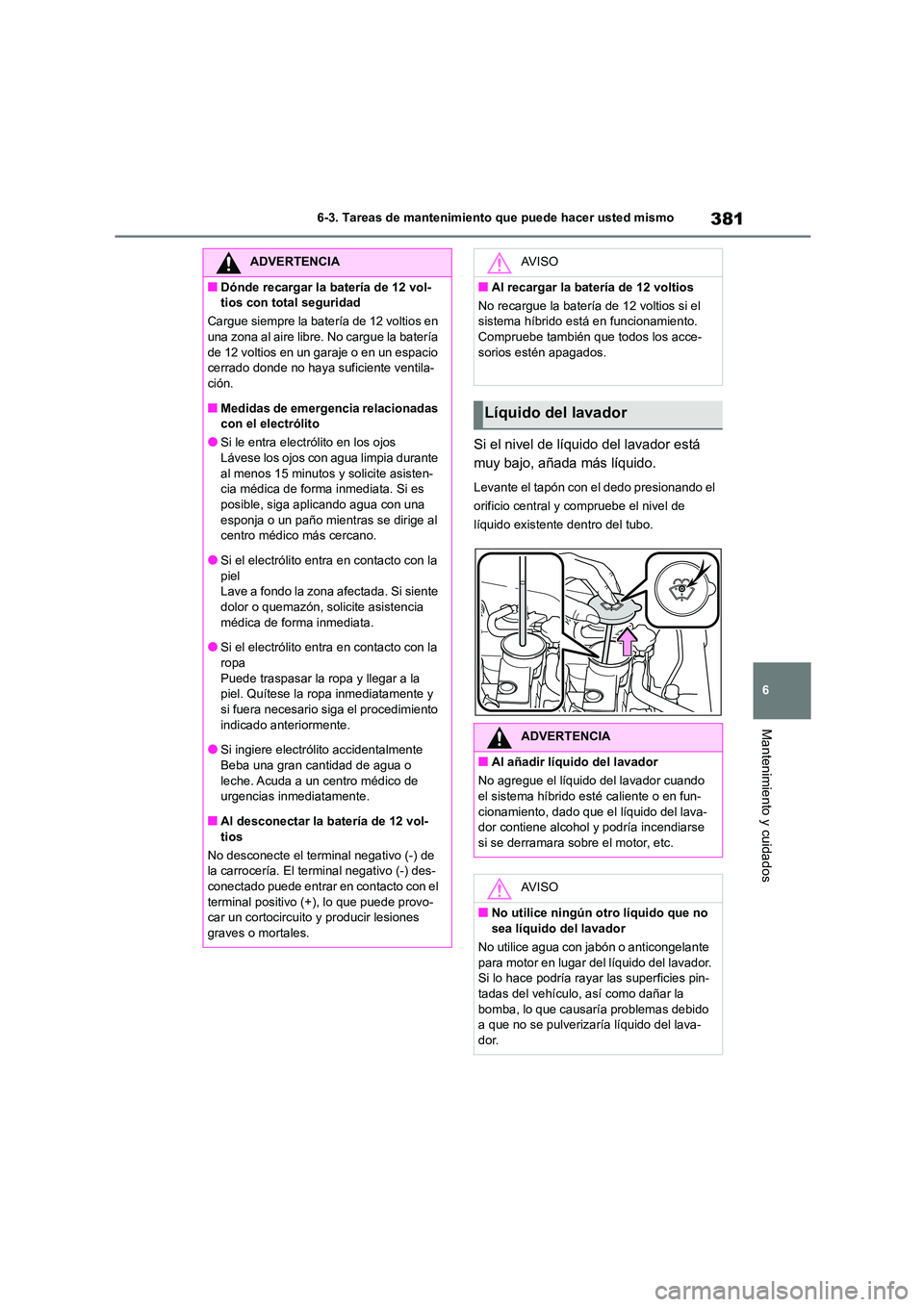

6-3. Tareas de mantenimiento que puede hacer usted mismo
Mantenimiento y cuidados
Si el nivel de líquido del lavador está
muy bajo, añada más líquido.
Levante el tapón con el dedo presionando el
orificio central y compruebe el nivel de
líquido existente dentro del tubo.
ADVERTENCIA
■Dónde recargar la batería de 12 vol-
tios con total seguridad
Cargue siempre la batería de 12 voltios en
una zona al aire libre. No cargue la batería de 12 voltios en un garaje o en un espacio
cerrado donde no haya suficiente ventila-
ción.
■Medidas de emergencia relacionadas
con el electrólito
●Si le entra electrólito en los ojos
Lávese los ojos con agua limpia durante al menos 15 minutos y solicite asisten-
cia médica de forma inmediata. Si es
posible, siga aplicando agua con una esponja o un paño mientras se dirige al
centro médico más cercano.
●Si el electrólito entra en contacto con la piel
Lave a fondo la zona afectada. Si siente
dolor o quemazón, solicite asistencia médica de forma inmediata.
●Si el electrólito entra en contacto con la
ropa Puede traspasar la ropa y llegar a la
piel. Quítese la ropa inmediatamente y
si fuera necesario siga el procedimiento
indicado anteriormente.
●Si ingiere electrólito accidentalmente
Beba una gran cantidad de agua o
leche. Acuda a un centro médico de urgencias inmediatamente.
■Al desconectar la batería de 12 vol-
tios
No desconecte el terminal negativo (-) de la carrocería. El terminal negativo (-) des-
conectado puede entrar en contacto con el
terminal positivo (+), lo que puede provo- car un cortocircuito y producir lesiones
graves o mortales.
AV I S O
■Al recargar la batería de 12 voltios
No recargue la batería de 12 voltios si el
sistema híbrido está en funcionamiento.
Compruebe también que todos los acce- sorios estén apagados.
Líquido del lavador
ADVERTENCIA
■Al añadir líquido del lavador
No agregue el líquido del lavador cuando el sistema híbrido esté caliente o en fun-
cionamiento, dado que el líquido del lava-
dor contiene alcohol y podría incendiarse si se derramara sobre el motor, etc.
AV I S O
■No utilice ningún otro líquido que no
sea líquido del lavador
No utilice agua con jabón o anticongelante
para motor en lugar del líquido del lavador. Si lo hace podría rayar las superficies pin-
tadas del vehículo, así como dañar la
bomba, lo que causaría problemas debido a que no se pulverizaría líquido del lava-
dor.

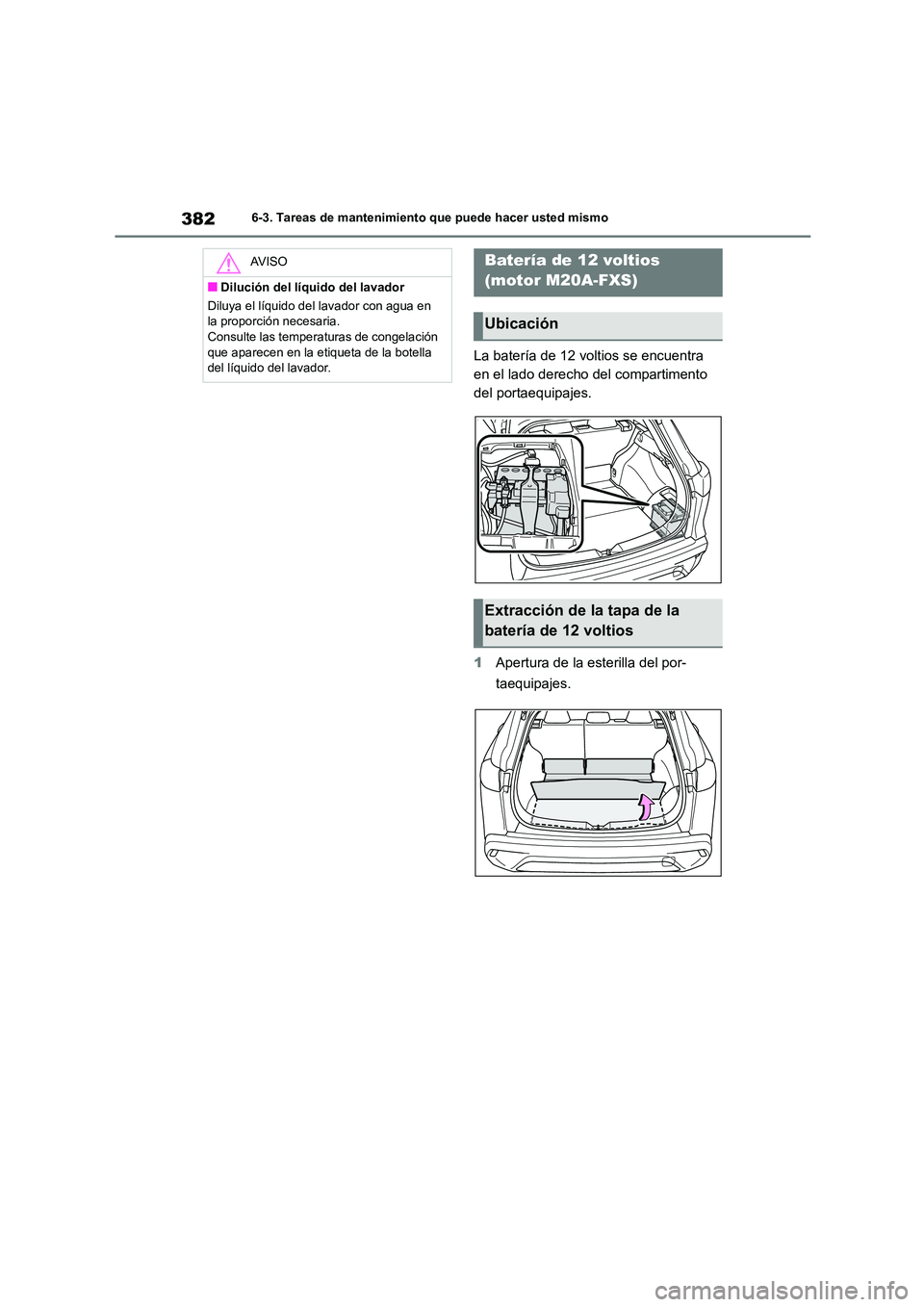

3826-3. Tareas de mantenimiento que puede hacer usted mismo
La batería de 12 voltios se encuentra
en el lado derecho del compartimento
del portaequipajes.
1 Apertura de la esterilla del por-
taequipajes.
AV I S O
■Dilución del líquido del lavador
Diluya el líquido del lavador con agua en
la proporción necesaria.
Consulte las temperaturas de congelación que aparecen en la etiqueta de la botella
del líquido del lavador.
Batería de 12 voltios
(motor M20A-FXS)
Ubicación
Extracción de la tapa de la
batería de 12 voltios

383
6
6-3. Tareas de mantenimiento que puede hacer usted mismo
Mantenimiento y cuidados
2 Extracción de la tapa de la batería
de 12 voltios.
■Antes de recargar
Al recargarse, la batería de 12 voltios pro-
duce gas hidrógeno que es inflamable y
explosivo. Por tanto, tenga presente las siguientes precauciones antes de la recarga:
●Si realiza la recarga con la batería de 12 voltios instalada en el vehículo, asegúrese
de desconectar el cable de masa.
●Asegúrese de que el cargador esté apa-
gado al conectar y de sconectar los cables
del cargador a la batería de 12 voltios.
■Después de recargar/volver a conectar la batería de 12 voltios
●Vehículos con función de entrada: Es posi-ble que justo después de volver a conectar
la batería de 12 voltios no sea posible des-
bloquear las puertas con el sistema de llave inteligente. En ese caso, use el con-
trol remoto inalámbrico o la llave mecánica
para bloquear/desbloquear las puertas.
●Arranque el sistema híbrido con el inte-
rruptor de alimentación en ACC. Es posi- ble que el sistema híbrido no arranque con
el interruptor de alimentación apagado. No
obstante, el sistema híbrido funcionará con normalidad al segundo intento.
●El modo del interruptor de alimentación queda registrado en el vehículo. Si se
vuelve a conectar la batería de 12 voltios,
el vehículo volverá a colocar el interruptor de alimentación en el modo en el que se
encontraba antes de desconectar la bate-
ría de 12 voltios. Asegúrese de apagar la alimentación antes de desconectar la bate-
ría de 12 voltios. Tenga un cuidado espe-
cial al conectar la batería de 12 voltios si desconoce en qué modo estaba el inte-
rruptor de alimentación antes de la desco-
nexión.
Si sistema no arranca incluso después de varios intentos, póngase en contacto con un
taller de Toyota, un taller autorizado de
Toyota o un taller de confianza.
ADVERTENCIA
■Sustancias químicas de la batería de 12 voltios
La batería de 12 voltios contiene ácido sul-
fúrico, sustancia venenosa y corrosiva, y
puede producir un gas hidrógeno que es inflamable y explosivo. Para reducir el
riesgo de lesiones graves o mortales,
tome las siguientes precauciones al traba- jar con la batería de 12 voltios o cerca de
ella:
●No provoque chispas tocando los termi- nales de la batería de 12 voltios con
herramientas.
●No fume ni encienda cerillas cerca de la batería de 12 voltios.
●Evite el contacto con los ojos, la piel y la
ropa.
●No inhale ni ingiera nunca electrólitos.
●Lleve siempre gafas de seguridad
cuando trabaje cerca de la batería de
12 voltios.
●Mantenga a los niños alejados de la
batería de 12 voltios.
■Dónde recargar la batería de 12 vol- tios con total seguridad
Cargue siempre la batería de 12 voltios en
una zona al aire libre. No cargue la batería
de 12 voltios en un garaje o en un espacio cerrado donde no haya suficiente ventila-
ción.
■Cómo recargar la batería de 12 vol- tios
Realice solamente una carga lenta (5 A o
menos). La batería de 12 voltios puede
explotar si se carga a un ritmo más rápido.

3846-3. Tareas de mantenimiento que puede hacer usted mismo

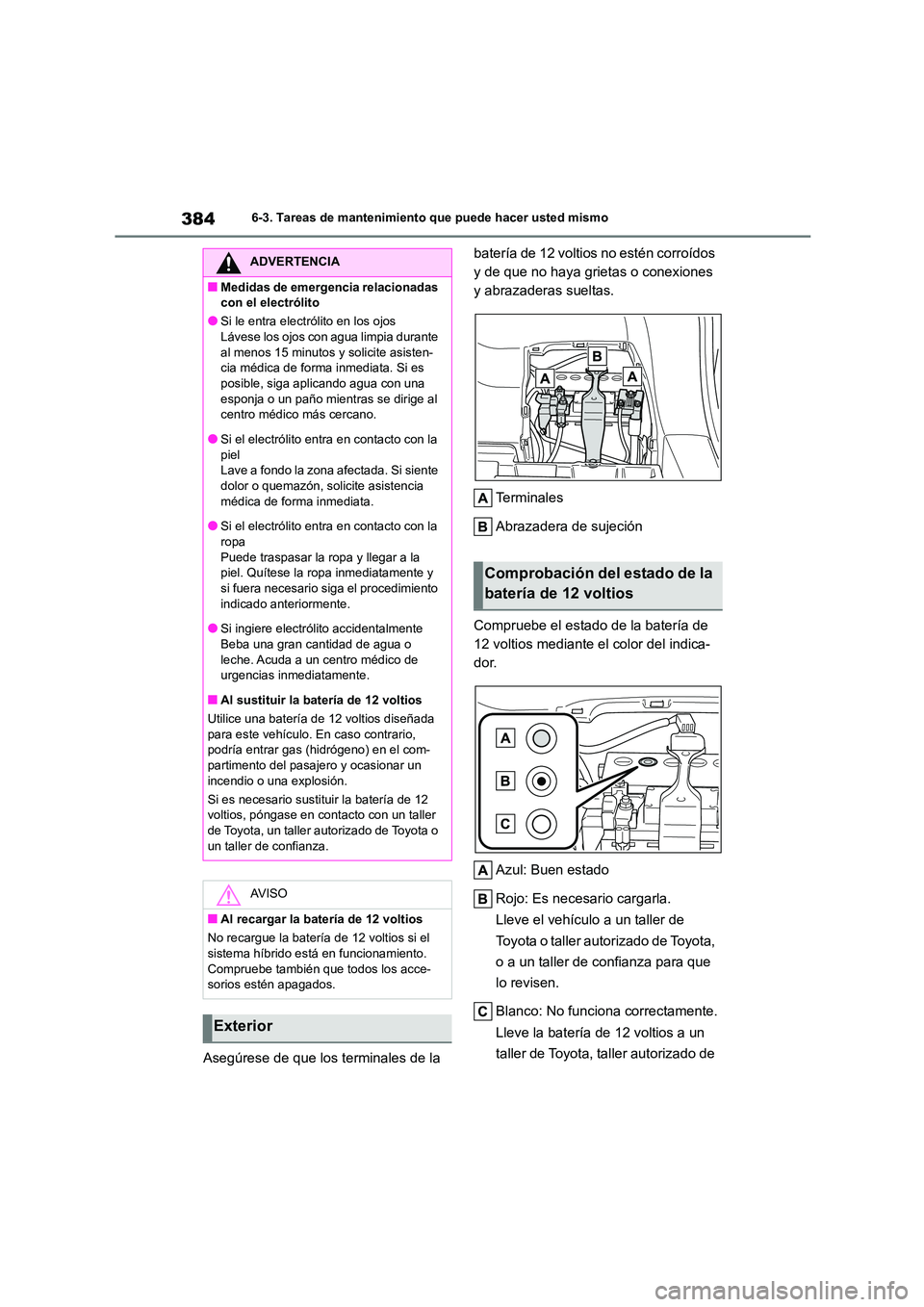

Asegúrese de que los terminales de la
batería de 12 voltios no estén corroídos
y de que no haya grietas o conexiones
y abrazaderas sueltas.
Te r m i n a l e s
Abrazadera de sujeción
Compruebe el estado de la batería de
12 voltios mediante el color del indica-
dor.
Azul: Buen estado
Rojo: Es necesario cargarla.
Lleve el vehículo a un taller de
Toyota o taller autorizado de Toyota,
o a un taller de confianza para que
lo revisen.
Blanco: No funciona correctamente.
Lleve la batería de 12 voltios a un
taller de Toyota, taller autorizado de
ADVERTENCIA
■Medidas de emergencia relacionadas
con el electrólito
●Si le entra electrólito en los ojos
Lávese los ojos con agua limpia durante al menos 15 minutos y solicite asisten-
cia médica de forma inmediata. Si es
posible, siga aplicando agua con una esponja o un paño mientras se dirige al
centro médico más cercano.
●Si el electrólito entra en contacto con la piel
Lave a fondo la zona afectada. Si siente
dolor o quemazón, solicite asistencia médica de forma inmediata.
●Si el electrólito entra en contacto con la
ropa Puede traspasar la ropa y llegar a la
piel. Quítese la ropa inmediatamente y
si fuera necesario siga el procedimiento indicado anteriormente.
●Si ingiere electrólito accidentalmente
Beba una gran cantidad de agua o leche. Acuda a un centro médico de
urgencias inmediatamente.
■Al sustituir la batería de 12 voltios
Utilice una batería de 12 voltios diseñada
para este vehículo. En caso contrario, podría entrar gas (hidrógeno) en el com-
partimento del pasajero y ocasionar un
incendio o una explosión.
Si es necesario sustituir la batería de 12 voltios, póngase en contacto con un taller
de Toyota, un taller autorizado de Toyota o
un taller de confianza.
AV I S O
■Al recargar la batería de 12 voltios
No recargue la batería de 12 voltios si el sistema híbrido está en funcionamiento.
Compruebe también que todos los acce-
sorios estén apagados.
Exterior

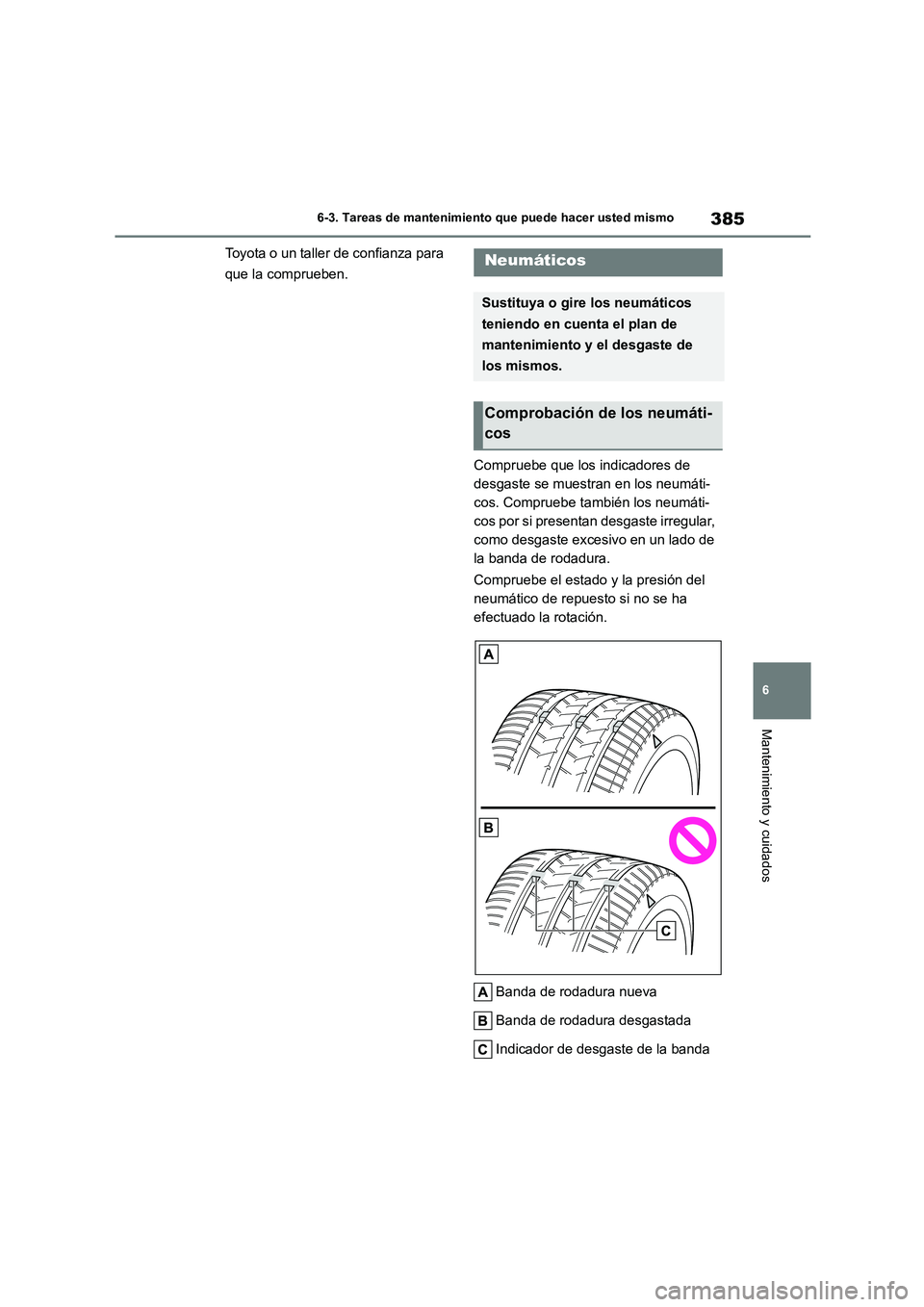

Comprobación del estado de la
batería de 12 voltios

385
6
6-3. Tareas de mantenimiento que puede hacer usted mismo
Mantenimiento y cuidados
Toyota o un taller de confianza para
que la comprueben.
Compruebe que los indicadores de
desgaste se muestran en los neumáti-
cos. Compruebe también los neumáti-
cos por si presentan desgaste irregular,
como desgaste excesivo en un lado de
la banda de rodadura.
Compruebe el estado y la presión del
neumático de repuesto si no se ha
efectuado la rotación.
Banda de rodadura nueva
Banda de rodadura desgastada
Indicador de desgaste de la banda
Neumáticos
Sustituya o gire los neumáticos
teniendo en cuenta el plan de
mantenimiento y el desgaste de
los mismos.
Comprobación de los neumáti-
cos

3866-3. Tareas de mantenimiento que puede hacer usted mismo
de rodadura
La ubicación de los indicadores de desgaste
de la banda de rodadura viene indicada por
las marcas “TWI” o “ ”, etc., que apare-
cen en relieve en el flanco de cada neumá-
tico.
Sustituya los neumáticos si los indicadores
de desgaste se muestran en un neumático.
■Cuándo deben cambiarse los neumáti-
cos del vehículo
Es necesario cambiar los neumáticos si:
●Los indicadores de desgaste se muestran
en un neumático.
●Presentan deterioros: cortes, hendiduras o
grietas lo suficientemente profundos como para dejar la estructura al descubierto, o
combas indicativas de daños internos
●El neumático se desinfla en repetidas oca-
siones o no se puede reparar correcta-
mente debido al tamaño o ubicación de un corte o demás daños
Si no está seguro, consulte a un taller de
Toyota, un taller autorizado de Toyota o un
taller de confianza.
■Vida útil del neumático
Cualquier neumático que supere los 6 años debe revisarlo un mecánico cualificado, aun-
que se haya utilizado poco o nunca, o no pre-
sente daños evidentes.
■Si la banda de rodadura de neumáticos para nieve se desgasta por debajo de 4
mm (0,16 pul.)
Los neumáticos pierden totalmente su efica-
cia en la nieve.
■Comprobación de las válvulas de los neumáticos
Al cambiar los neumáticos, compruebe si hay
deformación, grietas u otros daños en las vál-
vulas de los neumáticos.
ADVERTENCIA
■Al revisar o cambiar los neumáticos
Respete las precaucio nes siguientes para
evitar accidentes.
En caso contrario, podrían producirse daños en alguna parte del tren de transmi-
sión u originarse características de manio-
brabilidad peligrosas, con el consiguiente riesgo de sufrir accidentes que resulten en
lesiones graves o mortales.
●No mezcle neumáticos de diferentes marcas, modelos o patrones de roda-
dura.
Tampoco mezcle neumáticos con un desgaste de la banda de rodadura nota-
blemente diferente.
●No utilice tamaños de neumáticos dis- tintos de los recomendados por Toyota.
●No mezcle neumáticos con diseños
diferentes (radiales, de estructura dia- gonal cinturada o de capas sesgadas).
●No mezcle neumáticos de verano, de
nieve y para todo el año.
●No utilice neumáticos que hayan sido
usados en otro vehículo.
No utilice neumáticos si no sabe cómo
fueron usados anteriormente.
●Vehículos con neumático de repuesto
compacto: No remolque si el vehículo
tiene un neumático de repuesto com- pacto instalado.
●Vehículos con un kit de emergencia
para la reparación de pinchazos: No remolque nada si se encuentra montado
un neumático que ha sido reparado
mediante el kit de emergencia para la reparación de pinchazos. La carga en el
neumático podría causar daños impre-
vistos en el neumático.

387
6
6-3. Tareas de mantenimiento que puede hacer usted mismo
Mantenimiento y cuidados
Realice la rotación de los neumáticos
en el orden indicado.
Parte delantera
Modelos 2WD: Para igualar el desgaste de
los neumáticos y prolongar su vida útil,
Toyota recomienda rotar los neumáticos
aproximadamente cada 10.000 km (6.000
millas).
Modelos AWD: Para igualar el desgaste de
los neumáticos y prolongar su vida útil,
Toyota recomienda rotar los neumáticos
aproximadamente cada 5000 km (3000
millas).
Al rotar los neumáticos delanteros y traseros
con presiones diferentes de inflado de los
neumáticos, no olvide inic ializar el sistema
de aviso de la presión de los neumáticos
después de rotar los neumáticos.
Su vehículo cuenta con un sistema de
aviso de la presión de los neumáticos
que utiliza válvulas y transmisores de
aviso de la presión de los neumáticos
para detectar si la presión de inflado de
los neumáticos es baja antes de que
surjan problemas graves.
El sistema de aviso de la presión de los
neumáticos de este vehículo adopta un
sistema de aviso de tipo 2.
 Cuando se visualiza “Ajustar pre-
sión” (Advertencia normal)
La luz de aviso de la presión de los neumáti-
cos se enciende y suena un indicador acús-
tico cuando la presión de inflado de los
neumáticos disminuye debido a una fuga de
aire natural o a la temperatura exterior.
(Modos de solucionarlo: P.430, 488)
Cuando se visualiza “Compruebe de
inmediato el neum. cuando sea
seguro” (Advertencia de emergen-
cia)
La luz de aviso de la presión de los neumáti-
cos se enciende y suena un indicador acús-
tico cuando la presión de inflado de los
neumáticos disminuye repentinamente
debido a un reventón. (Modos de solucio-
narlo: P.430, 453, 442)
Sin embargo, es posible que el sistema no
pueda detectar roturas repentinas de los
neumáticos (estallido, etc.).
La presión de los neumáticos detectada por
el sistema de aviso de la presión de los neu-
máticos se puede visualiz ar en el visualiza-
AV I S O
■Si la presión de inflado del neumá-
tico disminuye durante la conduc-
ción
No siga circulando, podría estropear los neumáticos y/o las ruedas.
■Conducción por carreteras en mal
estado
Tenga especial cui dado al conducir por carreteras con superficies sueltas o
baches.
Estas condiciones pueden provocar pérdi- das en la presión de inflado de los neumá-
ticos reduciendo así su capacidad de
amortiguación. Además, la conducción por carreteras irregulares puede deteriorar los
neumáticos y dañar las ruedas y la carro-
cería del vehículo.
Rotación de neumáticos
Sistema de aviso de la presión
de los neumáticos

3886-3. Tareas de mantenimiento que puede hacer usted mismo

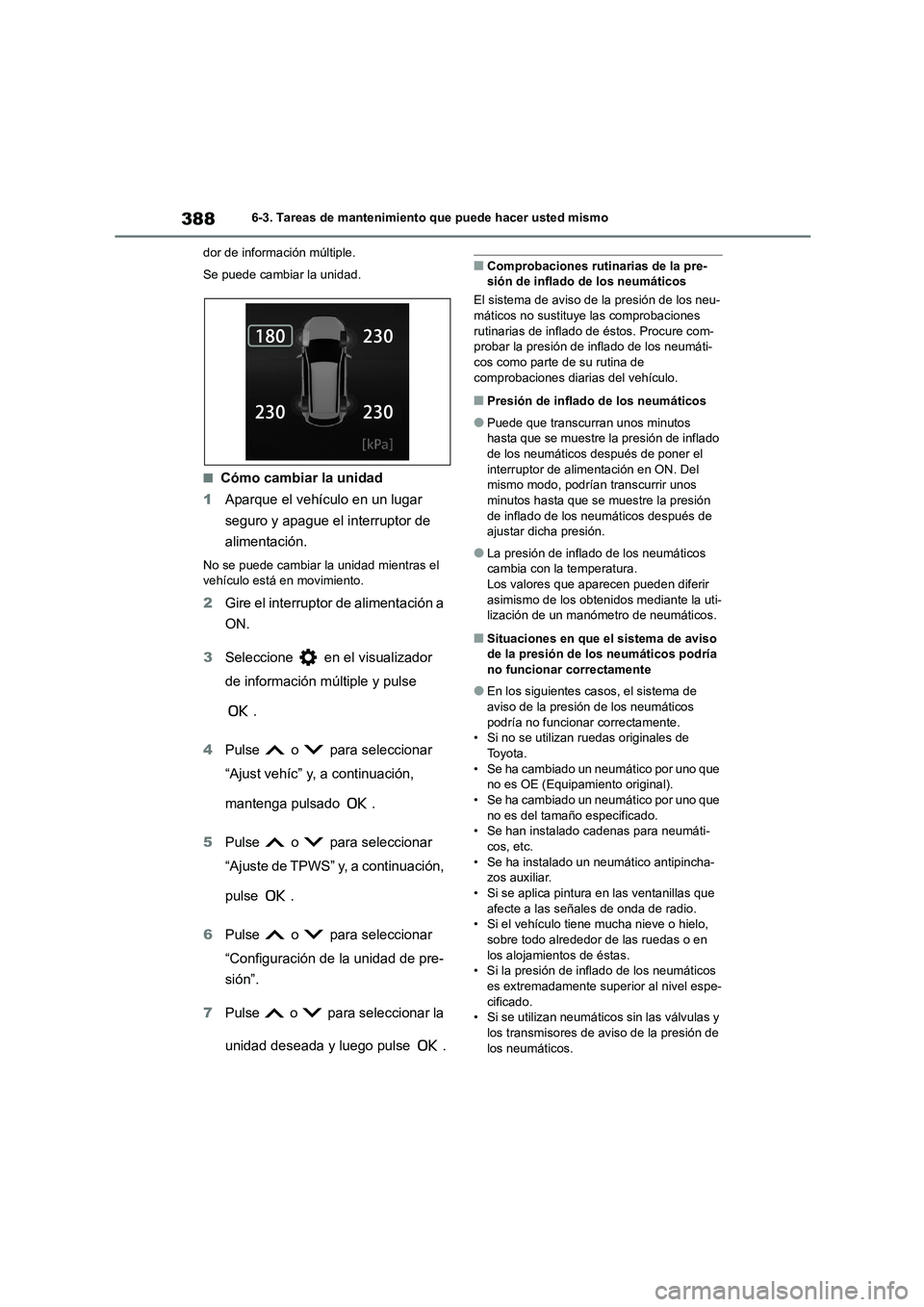

dor de información múltiple.
Se puede cambiar la unidad.
■Cómo cambiar la unidad
1 Aparque el vehículo en un lugar
seguro y apague el interruptor de
alimentación.
No se puede cambiar la unidad mientras el vehículo está en movimiento.
2 Gire el interruptor de alimentación a
ON.
3 Seleccione en el visualizador
de información múltiple y pulse
.
4 Pulse o para seleccionar
“Ajust vehíc” y, a continuación,
mantenga pulsado .
5 Pulse o para seleccionar
“Ajuste de TPWS” y, a continuación,
pulse .
6 Pulse o para seleccionar
“Configuración de la unidad de pre-
sión”.
7 Pulse o para seleccionar la
unidad deseada y luego pulse .
■Comprobaciones rutinarias de la pre- sión de inflado de los neumáticos
El sistema de aviso de la presión de los neu-
máticos no sustituye las comprobaciones
rutinarias de inflado de éstos. Procure com- probar la presión de inflado de los neumáti-
cos como parte de su rutina de
comprobaciones diarias del vehículo.
■Presión de inflado de los neumáticos
●Puede que transcurran unos minutos
hasta que se muestre la presión de inflado de los neumáticos después de poner el
interruptor de alimentación en ON. Del
mismo modo, podrían transcurrir unos minutos hasta que se muestre la presión
de inflado de los neumáticos después de
ajustar dicha presión.
●La presión de inflado de los neumáticos
cambia con la temperatura. Los valores que aparecen pueden diferir
asimismo de los obtenidos mediante la uti-
lización de un manómetro de neumáticos.
■Situaciones en que el sistema de aviso de la presión de los neumáticos podría
no funcionar correctamente
●En los siguientes casos, el sistema de
aviso de la presión de los neumáticos
podría no funcionar correctamente. • Si no se utilizan ruedas originales de
To y o t a .
• Se ha cambiado un neumático por uno que no es OE (Equipamiento original).
• Se ha cambiado un neumático por uno que
no es del tamaño especificado. • Se han instalado cadenas para neumáti-
cos, etc.
• Se ha instalado un neumático antipincha- zos auxiliar.
• Si se aplica pintura en las ventanillas que
afecte a las señales de onda de radio. • Si el vehículo tiene mucha nieve o hielo,
sobre todo alrededor de las ruedas o en
los alojamientos de éstas. • Si la presión de inflado de los neumáticos
es extremadamente superior al nivel espe-
cificado. • Si se utilizan neumáticos sin las válvulas y
los transmisores de aviso de la presión de
los neumáticos.
