COROLLA_TMUK_EE 4-5. Brug af systemer til sikker og let kørsel

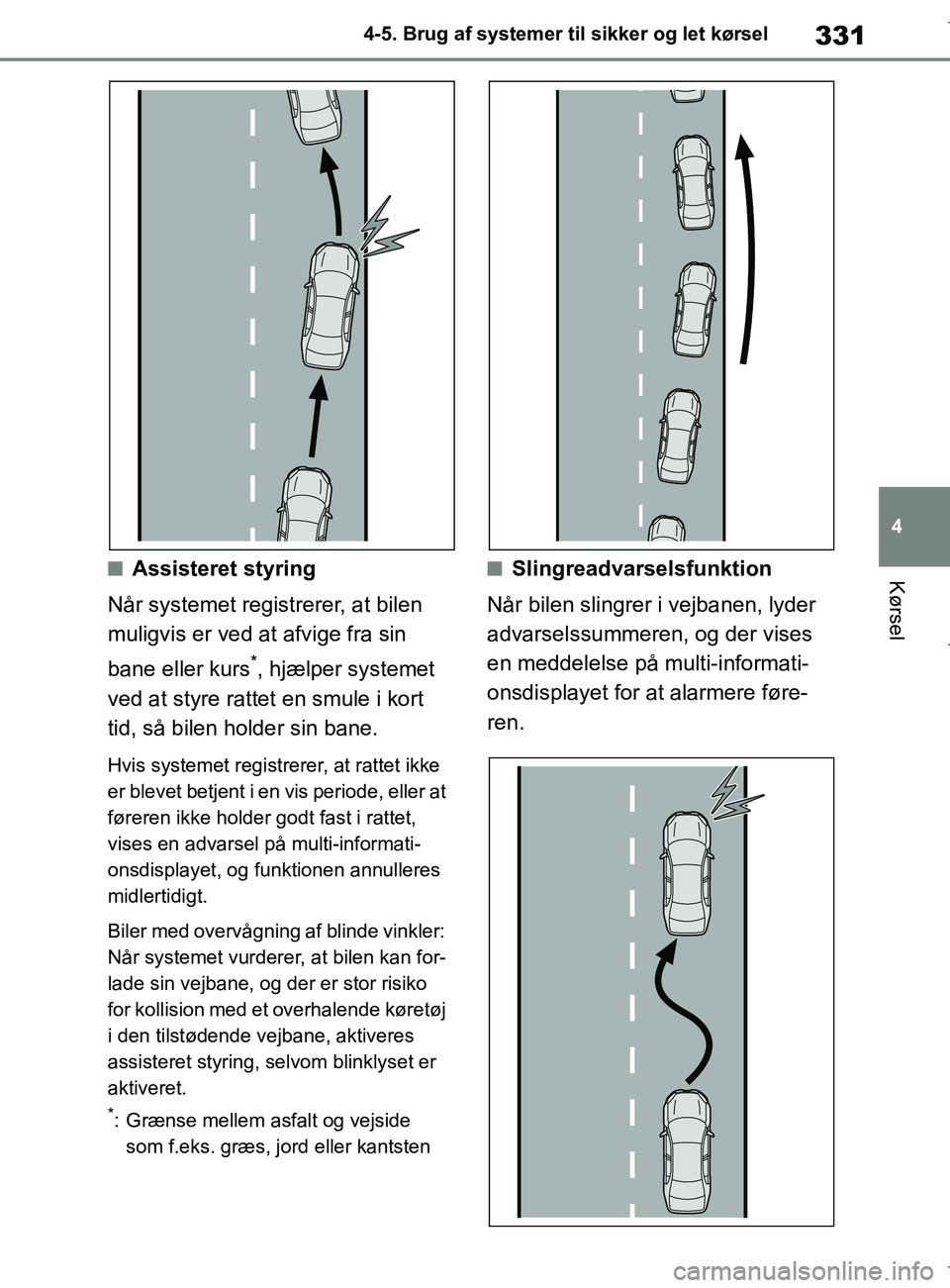

KørselnAssisteret styring
Når systemet registrerer, at bilen
muligvis er ved at afvige fra sin
bane eller kurs
*, hjælper systemet
ved at styre rattet en smule i kort
tid, så bilen holder sin bane.
Hvis systemet registrerer, at rattet ikke
er blevet betjent i en vis periode, eller at
føreren ikke holder godt fast i rattet,
vises en advarsel på multi-informati-
onsdisplayet, og funktionen annulleres
midlertidigt.
Biler med overvågning af blinde vinkler:
Når systemet vurderer , at bilen kan for-
lade sin vejbane, og der er stor risiko
for kollision med et overhalende køretøj
i den tilstødende vejbane, aktiveres
assisteret styring, selvom blinklyset er
aktiveret.
*: Grænse mellem asfalt og vejside som f.eks. græs, jo rd eller kantsten
nSlingreadvarselsfunktion
Når bilen slingrer i vejbanen, lyder
advarselssummeren, og der vises
en meddelelse på multi-informati-
onsdisplayet for at alarmere føre-
ren.
OM12L25DK.book Page 331 Wednesday, April 10, 2019 9:44 AM

332
COROLLA_TMUK_EE4-5. Brug af systemer til sikker og let kørsel

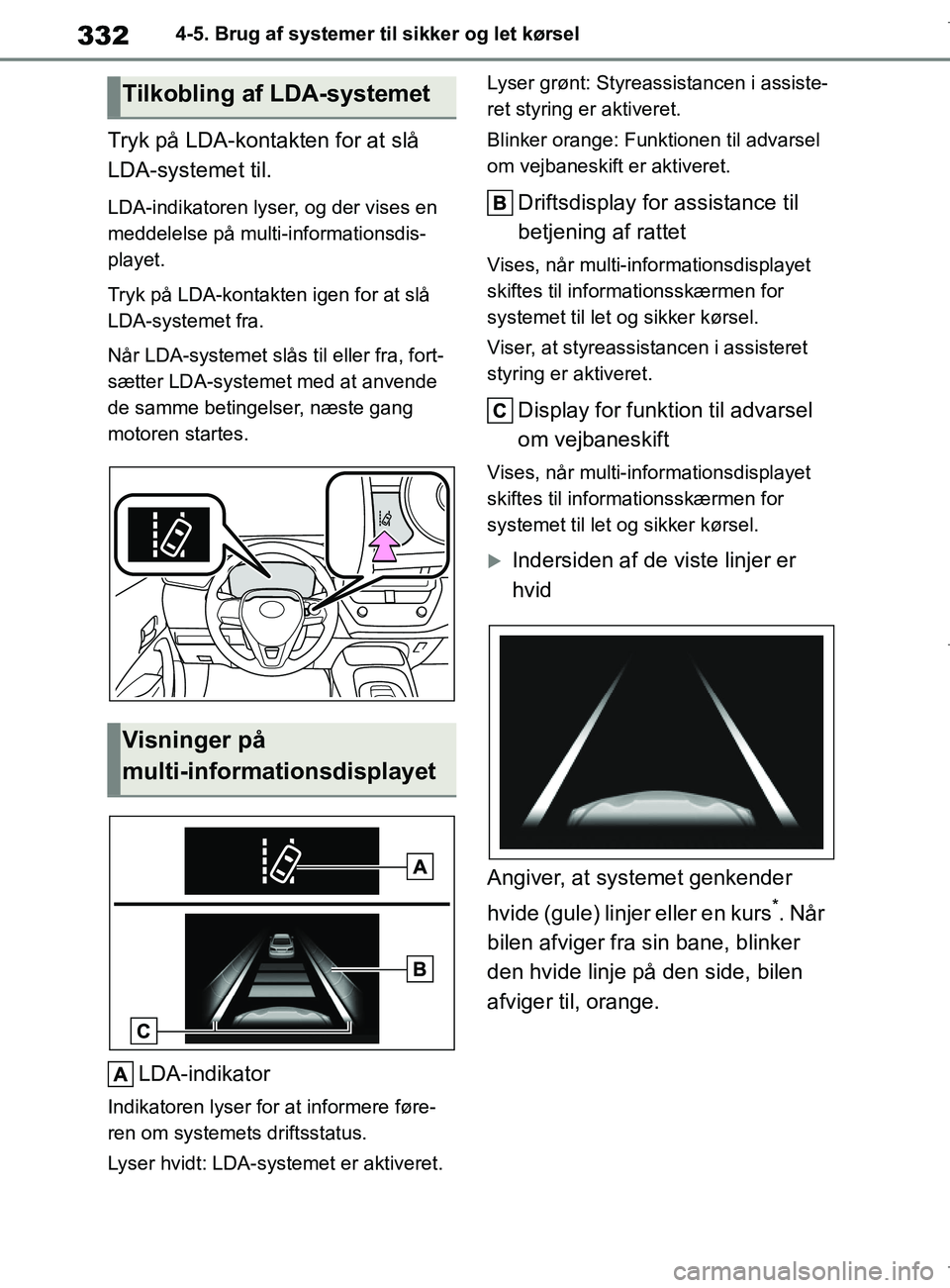

Tryk på LDA-kontakten for at slå
LDA-systemet til.
LDA-indikatoren lyser, og der vises en
meddelelse på multi-informationsdis-
playet.
Tryk på LDA-kontakten igen for at slå
LDA-systemet fra.
Når LDA-systemet slås til eller fra, fort-
sætter LDA-systemet
med at anvende
de samme betingelser, næste gang
motoren startes.
LDA-indikator
Indikatoren lyser for at informere føre-
ren om systemets driftsstatus.
Lyser hvidt: LDA-systemet er aktiveret. Lyser grønt: Styreassistancen i assiste-
ret styring er aktiveret.
Blinker orange: Funktionen til advarsel
om vejbaneskift er aktiveret.
Driftsdisplay for assistance til
betjening af rattet
Vises, når multi-informationsdisplayet
skiftes til informationsskærmen for
systemet til let og sikker kørsel.
Viser, at styreassistancen i assisteret
styring er aktiveret.
Display for funktion til advarsel
om vejbaneskift
Vises, når multi-informationsdisplayet
skiftes til informationsskærmen for
systemet til let og sikker kørsel.
Indersiden af de viste linjer er
hvid
Angiver, at systemet genkender
hvide (gule) linjer eller en kurs
*. Når
bilen afviger fra sin bane, blinker
den hvide linje på den side, bilen
afviger til, orange.
Tilkobling af LDA-systemet
Visninger på
multi-informationsdisplayet
OM12L25DK.book Page 332 Wednesday, April 10, 2019 9:44 AM

333
4
COROLLA_TMUK_EE 4-5. Brug af systemer til sikker og let kørsel
Kørsel

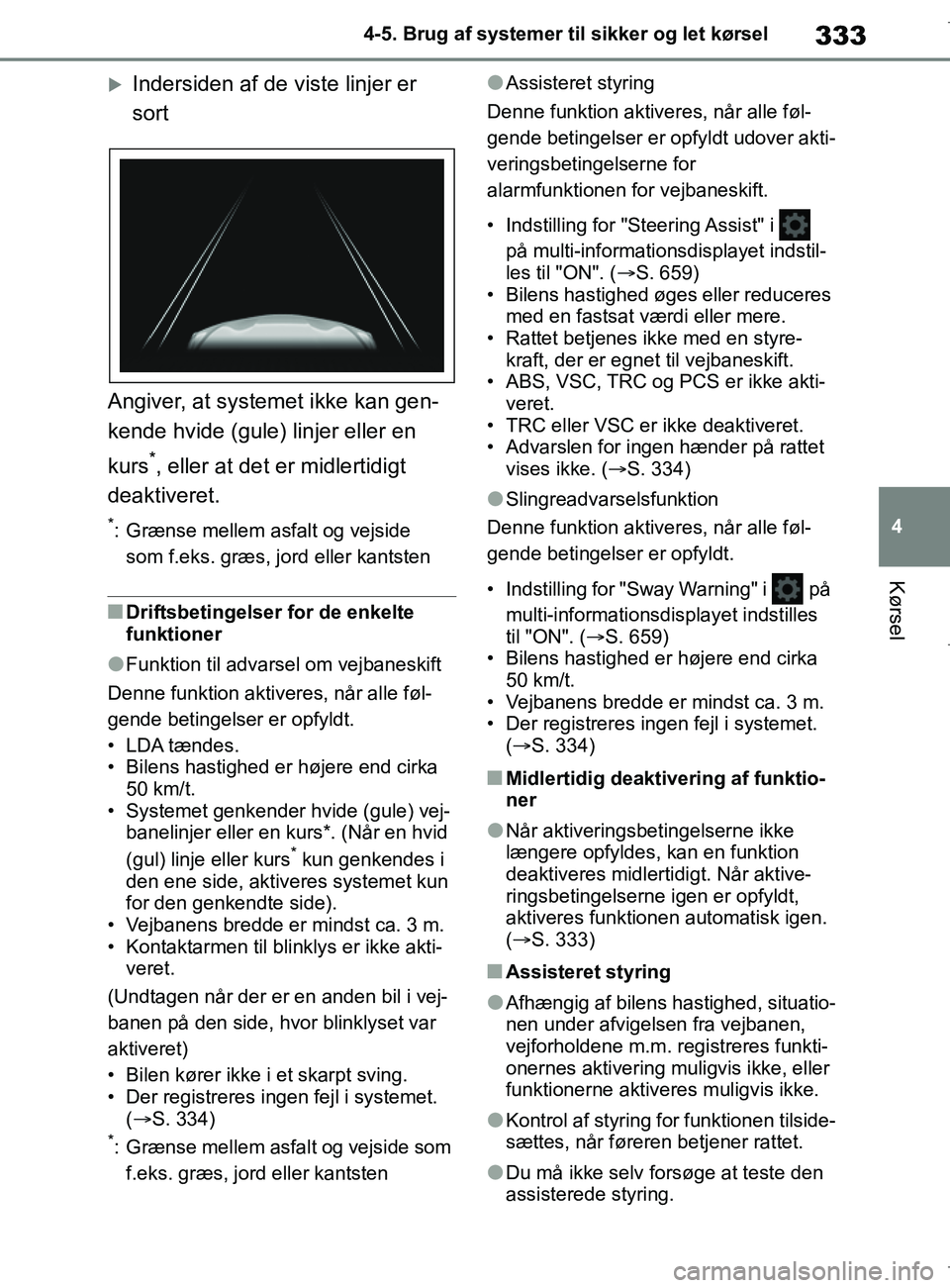

Indersiden af de viste linjer er
sort
Angiver, at systemet ikke kan gen-
kende hvide (gule) linjer eller en
kurs
*, eller at det er midlertidigt
deaktiveret.
*: Grænse mellem asfalt og vejside som f.eks. græs, jo rd eller kantsten
nDriftsbetingelser for de enkelte
funktioner
lFunktion til advarsel om vejbaneskift
Denne funktion aktiveres, når alle føl-
gende betingelser er opfyldt.
• LDA tændes.
• Bilens hastighed er højere end cirka 50 km/t.
• Systemet genkender hvide (gule) vej- banelinjer eller en kurs*. (Når en hvid
(gul) linje eller kurs
* kun genkendes i
den ene side, aktiveres systemet kun
for den genkendte side).
• Vejbanens bredde er mindst ca. 3 m.
• Kontaktarmen til blinklys er ikke akti-
veret.
(Undtagen når der er en anden bil i vej-
banen på den side, hvor blinklyset var
aktiveret)
• Bilen kører ikke i et skarpt sving.
• Der registreres ingen fejl i systemet. (S. 334)
*: Grænse mellem asfalt og vejside som
f.eks. græs, jord eller kantsten
lAssisteret styring
Denne funktion aktiveres, når alle føl-
gende betingelser er opfyldt udover akti-
veringsbetingelserne for
alarmfunktionen for vejbaneskift.
• Indstilling for "Steering Assist" i på multi-informationsdisplayet indstil-
les til "ON". ( S. 659)
• Bilens hastighed øges eller reduceres med en fastsat værdi eller mere.
• Rattet betjenes ikke med en styre- kraft, der er egnet til vejbaneskift.
• ABS, VSC, TRC og PCS er ikke akti-
veret.
• TRC eller VSC er ikke deaktiveret.
• Advarslen for ingen hænder på rattet vises ikke. ( S. 334)
lSlingreadvarselsfunktion
Denne funktion aktiveres, når alle føl-
gende betingelser er opfyldt.
• Indstilling for "Sway Warning" i på multi-informationsdisplayet indstilles
til "ON". ( S. 659)
• Bilens hastighed er højere end cirka 50 km/t.
• Vejbanens bredde er mindst ca. 3 m.
• Der registreres ingen fejl i systemet.
(S. 334)
nMidlertidig deaktivering af funktio-
ner
lNår aktiveringsbetingelserne ikke
længere opfyldes, kan en funktion
deaktiveres midlertidigt. Når aktive-
ringsbetingelserne igen er opfyldt,
aktiveres funktionen automatisk igen.
(S. 333)
nAssisteret styring
lAfhængig af bilens hastighed, situatio-
nen under afvigelsen fra vejbanen,
vejforholdene m.m. registreres funkti-
onernes aktivering muligvis ikke, eller
funktionerne aktiveres muligvis ikke.
lKontrol af styring for funktionen tilside-
sættes, når føreren betjener rattet.
lDu må ikke selv forsøge at teste den
assisterede styring.
OM12L25DK.book Page 333 Wednesday, April 10, 2019 9:44 AM

334
COROLLA_TMUK_EE4-5. Brug af systemer til sikker og let kørsel

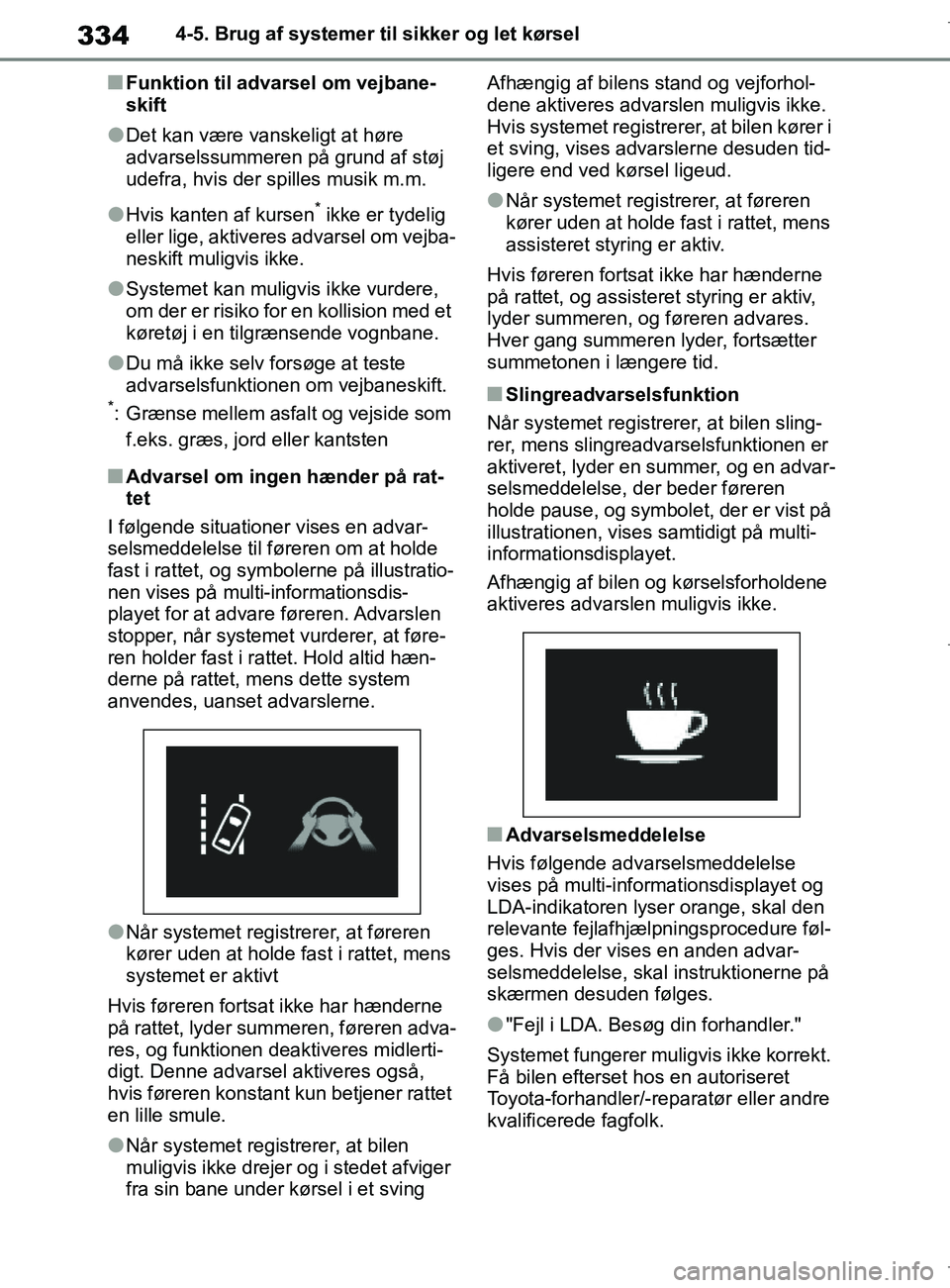

nFunktion til advarsel om vejbane-
skift
lDet kan være vanskeligt at høre
advarselssummeren på grund af støj
udefra, hvis der spilles musik m.m.
lHvis kanten af kursen* ikke er tydelig
eller lige, aktiveres advarsel om vejba-
neskift muligvis ikke.
lSystemet kan muligvis ikke vurdere,
om der er risiko for en kollision med et
køretøj i en tilgrænsende vognbane.
lDu må ikke selv forsøge at teste
advarselsfunktionen om vejbaneskift.
*: Grænse mellem asfalt og vejside som
f.eks. græs, jord eller kantsten
nAdvarsel om ingen hænder på rat-
tet
I følgende situationer vises en advar-
selsmeddelelse til føreren om at holde
fast i rattet, og symbolerne på illustratio-
nen vises på multi-informationsdis-
playet for at advare føreren. Advarslen
stopper, når systemet vurderer, at føre-
ren holder fast i rattet. Hold altid hæn-
derne på rattet, mens dette system
anvendes, uanset advarslerne.
lNår systemet registre rer, at føreren
kører uden at holde fast i rattet, mens
systemet er aktivt
Hvis føreren fortsat ikke har hænderne
på rattet, lyder summeren, føreren adva-
res, og funktionen deaktiveres midlerti-
digt. Denne advarsel aktiveres også,
hvis føreren konstant kun betjener rattet
en lille smule.
lNår systemet regist rerer, at bilen
muligvis ikke drejer og i stedet afviger
fra sin bane under kørsel i et sving Afhængig af bilens stand og vejforhol-
dene aktiveres advarslen muligvis ikke.
Hvis systemet registrere
r, at bilen kører i
et sving, vises advarslerne desuden tid-
ligere end ved kørsel ligeud.
lNår systemet registre rer, at føreren
kører uden at holde fast i rattet, mens
assisteret styring er aktiv.
Hvis føreren fortsa t ikke har hænderne
på rattet, og assisteret styring er aktiv,
lyder summeren, og føreren advares.
Hver gang summeren lyder, fortsætter
summetonen i længere tid.
nSlingreadvarselsfunktion
Når systemet registrere r, at bilen sling-
rer, mens slingreadvarselsfunktionen er
aktiveret, lyder en summer, og en advar-
selsmeddelelse, der beder føreren
holde pause, og symbolet, der er vist på
illustrationen, vises samtidigt på multi-
informationsdisplayet.
Afhængig af bilen og kørselsforholdene
aktiveres advarslen muligvis ikke.
nAdvarselsmeddelelse
Hvis følgende advarselsmeddelelse
vises på multi-informationsdisplayet og
LDA-indikatoren lyser orange, skal den
relevante fejlafhjælpningsprocedure føl-
ges. Hvis der vises en anden advar-
selsmeddelelse, skal instruktionerne på
skærmen desuden følges.
l"Fejl i LDA. Besøg din forhandler."
Systemet fungerer mu ligvis ikke korrekt.
Få bilen efterset hos en autoriseret
Toyota-forhandler/-reparatør eller andre
kvalificerede fagfolk.
OM12L25DK.book Page 334 Wednesday, April 10, 2019 9:44 AM

335
4
COROLLA_TMUK_EE 4-5. Brug af systemer til sikker og let kørsel
Kørsel
l"Lane Departure Alert Unavailable"
Systemet er midlertidigt deaktiveret på
grund af en fejl i en anden sensor end
frontkameraet. Sluk for LDA-systemet,
vent lidt, og tænd derefter for LDA-
systemet igen.
l"Lane Departure Alert Unavailable at
Current Speed"
Funktionen kan ikke anvendes, fordi
bilens hastighed er højere end funkti-
onsområdet for LDA. Sænk hastighe-
den.
l"Lane Departure Alert Unavailable
Below Approx. 50km/h"
LDA-systemet kan ikke bruges, da bilen
kører med en hastighed på ca. 50 km/t
eller mindre. Kør bilen med en hastig-
hed på ca. 50 km/t eller højere.
nIndividuel tilpasning
Funktionens indstillinger kan ændres.
(S. 659)
OM12L25DK.book Page 335 Wednesday, April 10, 2019 9:44 AM

336
COROLLA_TMUK_EE4-5. Brug af systemer til sikker og let kørsel
*: Hvis monteret
nInstrumentvisning
Multi-informationsdisplay Indstillet hastighed
Indikatorer
nBetjeningskontakter
Kontakt for afstand mellem
køretøjer
"+RES"-kontakt
Hovedkontakt til fartpilot
Kontakt for deaktivering
"-SET"-kontakt
Dynamisk fartpilot med
radar og fuldt hastig-
hedsområde
*
I funktionen til styring af
afstanden mellem køretøjer
øger og sænker bilen automa-
tisk hastigheden samt stopper
afhængig af den forankø-
rende, også selvom føreren
ikke træder på speederen. I
funktionen for konstant hastig-
hed kører bilen med en fast
hastighed.
Brug den dynamiske fartpilot
med radar og fuldt hastigheds-
område på motorvej og motor-
trafikvej.
 Overvågningsfunktion for
afstand mellem køretøjer
( S. 339)
 Funktion for konstant hastig-
hed ( S. 343)
Systemets dele
ADVARSEL
nFør brug af dynamisk fartpilot
med radar og fuldt hastigheds-
område
lFøreren er altid ansvarlig for, at
kørslen foregår på en sikker måde.
Du må ikke stole på systemet alene
og skal altid køre sikkert og være
meget opmærksom på bilens omgi-
velser.
lDen dynamiske fartpilot med radar
og fuldt hastighedsområde assiste-
rer føreren under kørslen. Der er
dog grænser for den assistance,
systemet kan levere.
Læs de følgende betingelser omhyg-
geligt. Stol ikke for meget på syste-
met, og kør altid forsigtigt.
• Når sensoren muligvis ikke registre- rer den forankørende korrekt:
S. 345
OM12L25DK.book Page 336 Wednesday, April 10, 2019 9:44 AM

337
4
COROLLA_TMUK_EE 4-5. Brug af systemer til sikker og let kørsel
Kørsel

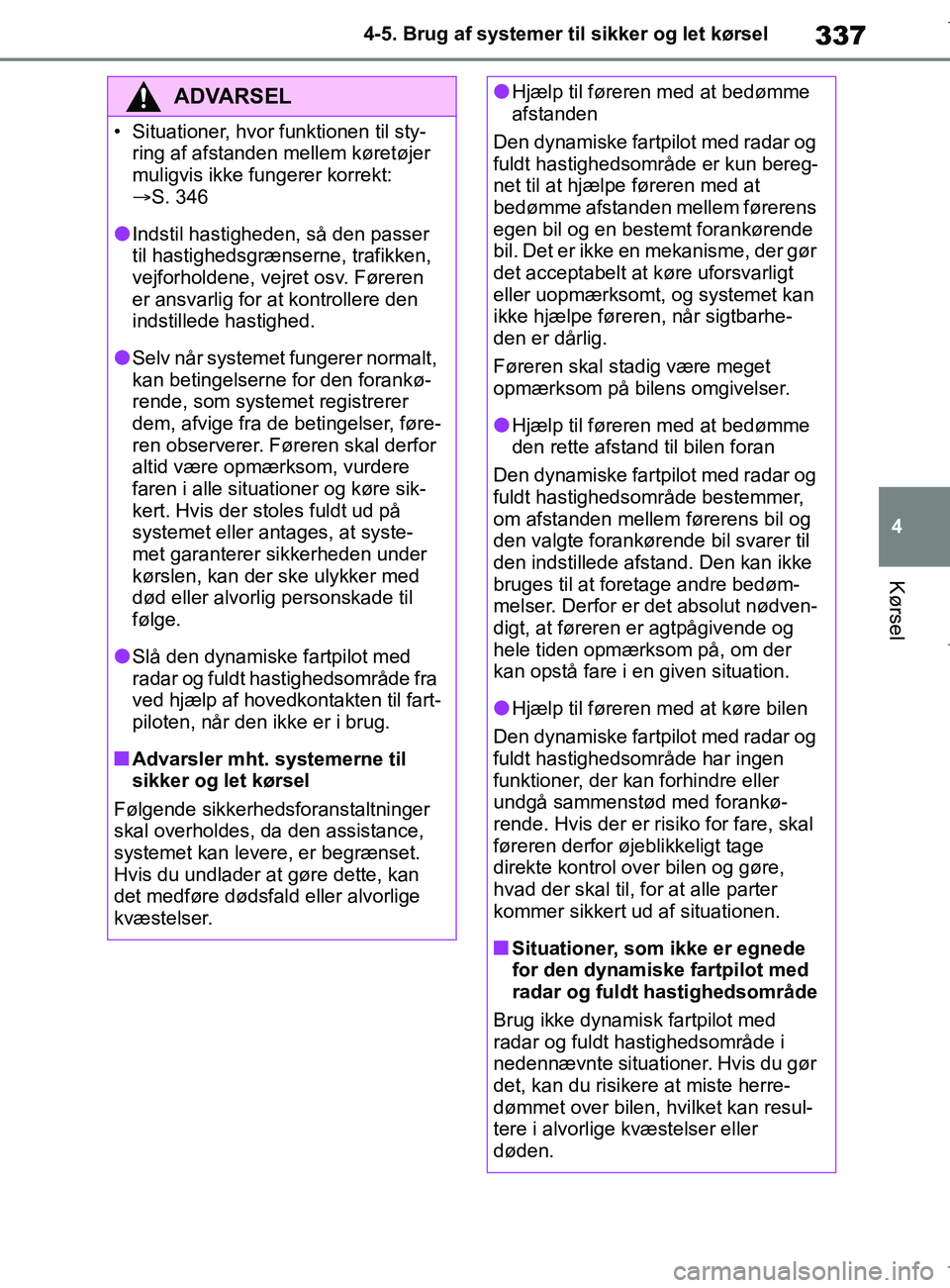

ADVARSEL
• Situationer, hvor funktionen til sty-
ring af afstanden mellem køretøjer
muligvis ikke fungerer korrekt:
S. 346
lIndstil hastigheden, så den passer
til hastighedsgrænserne, trafikken,
vejforholdene, vejret osv. Føreren
er ansvarlig for at kontrollere den
indstillede hastighed.
lSelv når systemet fungerer normalt,
kan betingelserne for den forankø-
rende, som systemet registrerer
dem, afvige fra de betingelser, føre-
ren observerer. Føreren skal derfor
altid være opmærksom, vurdere
faren i alle situationer og køre sik-
kert. Hvis der stoles fuldt ud på
systemet eller antages, at syste-
met garanterer sikkerheden under
kørslen, kan der ske ulykker med
død eller alvorlig personskade til
følge.
lSlå den dynamiske fartpilot med
radar og fuldt hastighedsområde fra
ved hjælp af hovedkontakten til fart-
piloten, når den ikke er i brug.
nAdvarsler mht. systemerne til
sikker og let kørsel
Følgende sikkerhedsforanstaltninger
skal overholdes, da den assistance,
systemet kan levere, er begrænset.
Hvis du undlader at gøre dette, kan
det medføre dødsfald eller alvorlige
kvæstelser.
lHjælp til føreren med at bedømme
afstanden
Den dynamiske fartpilot med radar og
fuldt hastighedsområde er kun bereg-
net til at hjælpe føreren med at
bedømme afstanden mellem førerens
egen bil og en bestemt forankørende
bil. Det er ikke en mekanisme, der gør
det acceptabelt at køre uforsvarligt
eller uopmærksomt, og systemet kan
ikke hjælpe føreren, når sigtbarhe-
den er dårlig.
Føreren skal stadig være meget
opmærksom på bilens omgivelser.
lHjælp til føreren med at bedømme
den rette afstand til bilen foran
Den dynamiske fartpilot med radar og
fuldt hastighedsområde bestemmer,
om afstanden mellem førerens bil og
den valgte forankørende bil svarer til
den indstillede afstand. Den kan ikke
bruges til at foretage andre bedøm-
melser. Derfor er det absolut nødven-
digt, at føreren er agtpågivende og
hele tiden opmærksom på, om der
kan opstå fare i en given situation.
lHjælp til føreren med at køre bilen
Den dynamiske fartpilot med radar og
fuldt hastighedsområde har ingen
funktioner, der kan forhindre eller
undgå sammenstød med forankø-
rende. Hvis der er risiko for fare, skal
føreren derfor øjeblikkeligt tage
direkte kontrol over bilen og gøre,
hvad der skal til, for at alle parter
kommer sikkert ud af situationen.
nSituationer, som ikke er egnede
for den dynamiske fartpilot med
radar og fuldt hastighedsområde
Brug ikke dynamisk fartpilot med
radar og fuldt hastighedsområde i
nedennævnte situationer. Hvis du gør
det, kan du risikere at miste herre-
dømmet over bilen, hvilket kan resul-
tere i alvorlige kvæstelser eller
døden.
OM12L25DK.book Page 337 Wednesday, April 10, 2019 9:44 AM

338
COROLLA_TMUK_EE4-5. Brug af systemer til sikker og let kørsel
ADVARSEL
lVeje, hvor der færdes fodgængere,
cyklister osv.
lI tæt trafik
lPå veje med skarpe sving
lPå snoede veje
lPå veje, der er glatte pga. regn, is
eller sne
lPå stejle nedkørsler eller på steder,
hvor der er pludselige ændringer i
hældningsgraderne opad og nedad
Bilens hastighed kan overskride den
indstillede hastighed, når du kører
ned ad en stejl bakke.
lPå motorvejstilkørsler
lNår vejrforholdene kan forhindre
sensoren i at fungere korrekt (tåge,
snevejr, sandfygning, kraftig regn
osv.)
lNår der er regn, sne osv. på rada-
ren eller frontkameraet
lI trafikforhold, som kræver hyppig
og gentagen øgning og sænkning
af hastigheden
lNår du kører med anhænger eller
ved nødbugsering
lHvis advarselssu mmeren om for
kort afstand lyder ofte
OM12L25DK.book Page 338 Wednesday, April 10, 2019 9:44 AM

339
4
COROLLA_TMUK_EE 4-5. Brug af systemer til sikker og let kørsel
Kørsel
Denne funktion anvender en radar til at registrere køretøjer op til ca. 100 m
foran dig og bedømme afstanden mellem din bil og den forankørende, og
sørger for at holde en passende køreafstand til denne. Du kan også ind-
stille den ønskede afstand mellem køretøjerne ved
at trykke på afstands-
kontakten.
Ved kørsel ned ad bakke kan afstanden mellem køretøjerne blive kortere.
Eksempel på kørsel med konstant hastighed
Når der ikke er køretøjer foran
Bilen kører med den indstillede hastighed.
Eksempel på kørsel med nedbremsni ng og kørsel med konstant afstand
Når en forankørende køre r langsommere end den indstillede hastighed
Når systemet registrerer et køretøj foran dig, sænker systemet automatisk din bils
hastighed. Når det er nødvendigt at reducere bilens hastighed mere, aktiverer
systemet bremserne (stoplygterne lyser). Systemet reagerer på ændringer i den for-
ankørende bils hastighed, så den indstille de afstand mellem køretøjer bevares. Der
lyder en advarselstone, hvis systemet ikke kan sænke hastigheden nok til at forhin-
dre, at du haler ind på den forankørende.
Hvis den forankørende stand ser, standser bilen også (bilen standses af systemets
styrefunktion). Når køretøjet foran starter, skal du trykke på "+RES"-knappen eller
træde på speederen (starthandling) for at fortsætte kørslen med konstant hastighed.
Hvis starthandlingen ikke udføres, ho lder systemstyringen bilen standset.
Når kontaktarmen til blinklys betjenes, og bilen kører ud i venstre bane med 80 km/t
eller mere, accelererer bilen hurtigt, så du kan overhale.
Kørsel med funktionen til styring af afstanden mellem
køretøjer
OM12L25DK.book Page 339 Wednesday, April 10, 2019 9:44 AM

340
COROLLA_TMUK_EE4-5. Brug af systemer til sikker og let kørsel

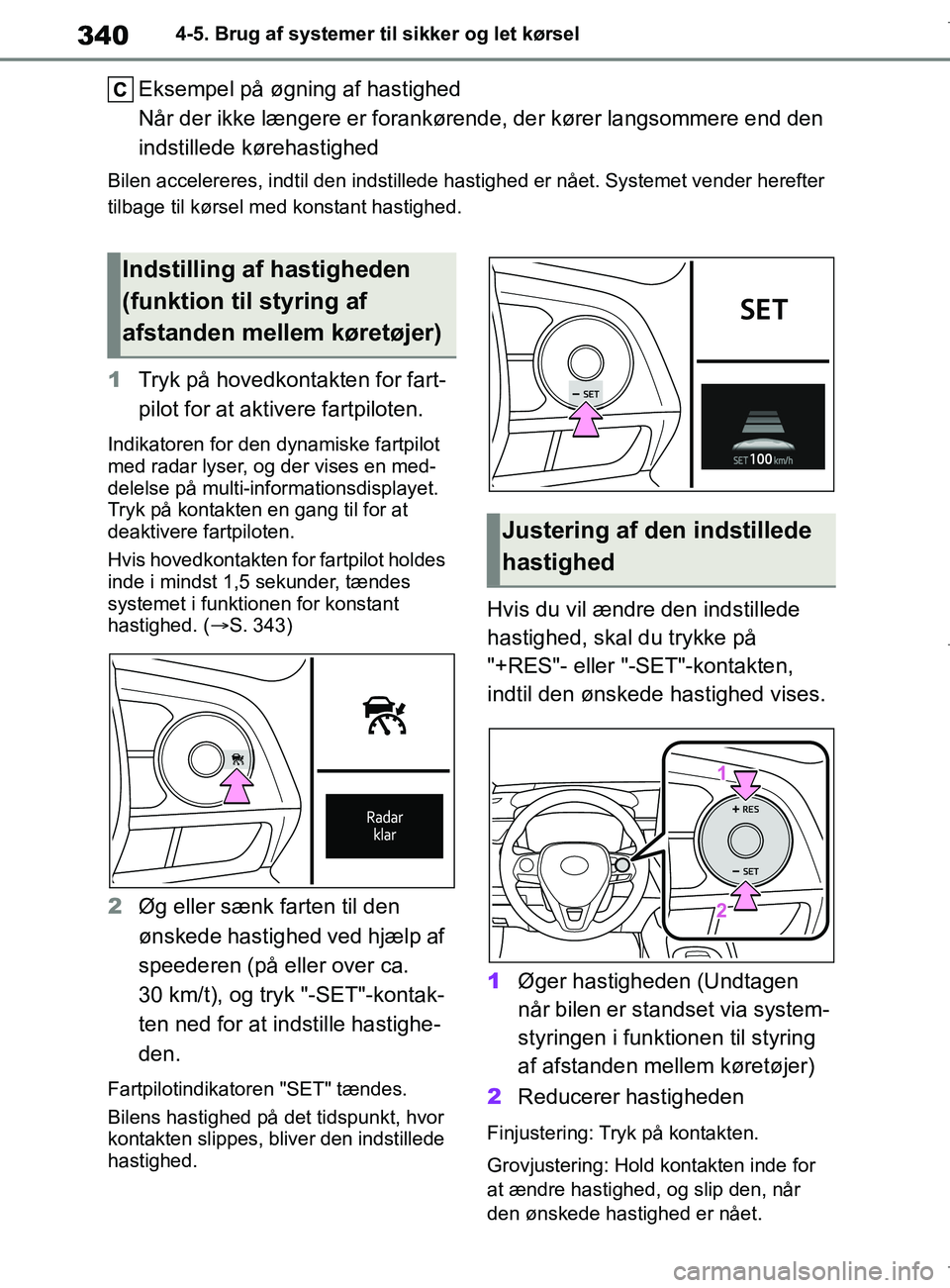

Eksempel på øgning af hastighed
Når der ikke længere er forankørende, der kører langsommere end den
indstillede kørehastighed
Bilen accelereres, indtil den indstillede hastighed er nået. Systemet vender herefter
tilbage til kørsel med konstant hastighed.
1
Tryk på hovedkontakten for fart-
pilot for at aktivere fartpiloten.
Indikatoren for den dynamiske fartpilot
med radar lyser, og der vises en med-
delelse på multi-informationsdisplayet.
Tryk på kontakten en gang til for at
deaktivere fartpiloten.
Hvis hovedkontakten fo r fartpilot holdes
inde i mindst 1,5 sekunder, tændes
systemet i funktionen for konstant
hastighed. ( S. 343)
2Øg eller sænk farten til den
ønskede hastighed ved hjælp af
speederen (på eller over ca.
30 km/t), og tryk "-SET"-kontak-
ten ned for at indstille hastighe-
den.
Fartpilotindikatoren "SET" tændes.
Bilens hastighed på det tidspunkt, hvor
kontakten slippes, bliver den indstillede
hastighed.
Hvis du vil ændre den indstillede
hastighed, skal du trykke på
"+RES"- eller "-SET"-kontakten,
indtil den ønskede hastighed vises.
1Øger hastigheden (Undtagen
når bilen er standset via system-
styringen i funktionen til styring
af afstanden mellem køretøjer)
2 Reducerer hastigheden
Finjustering: Tryk på kontakten.
Grovjustering: Hold kontakten inde for
at ændre hastighed, og slip den, når
den ønskede hastighed er nået.
Indstilling af hastigheden
(funktion til styring af
afstanden mellem køretøjer)
Justering af den indstillede
hastighed
OM12L25DK.book Page 340 Wednesday, April 10, 2019 9:44 AM
