TOYOTA COROLLA HATCHBACK 2021 Manual del propietario (in Spanish)

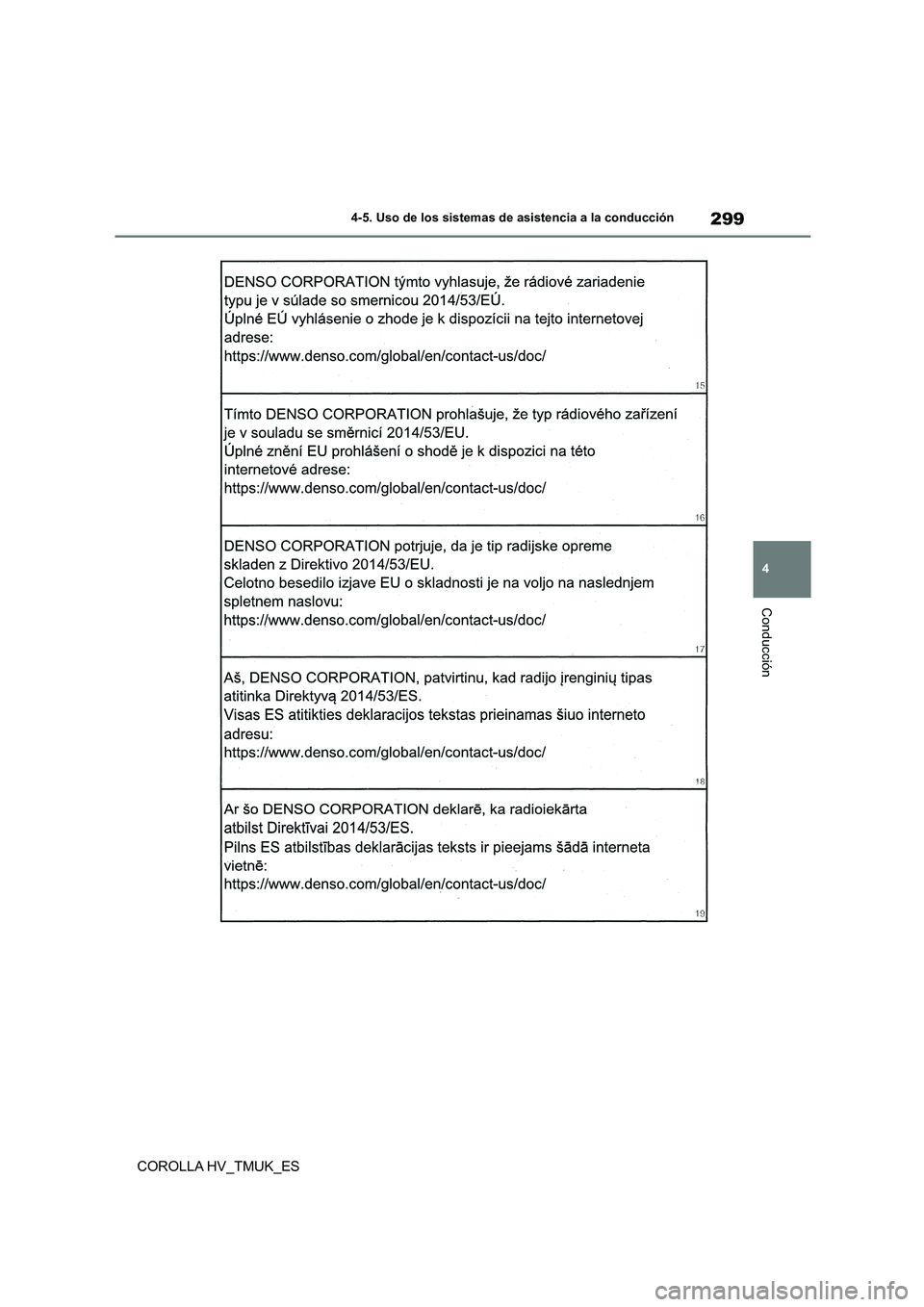

299
4
4-5. Uso de los sistemas de asistencia a la conducción
Conducción
COROLLA HV_TMUK_ES

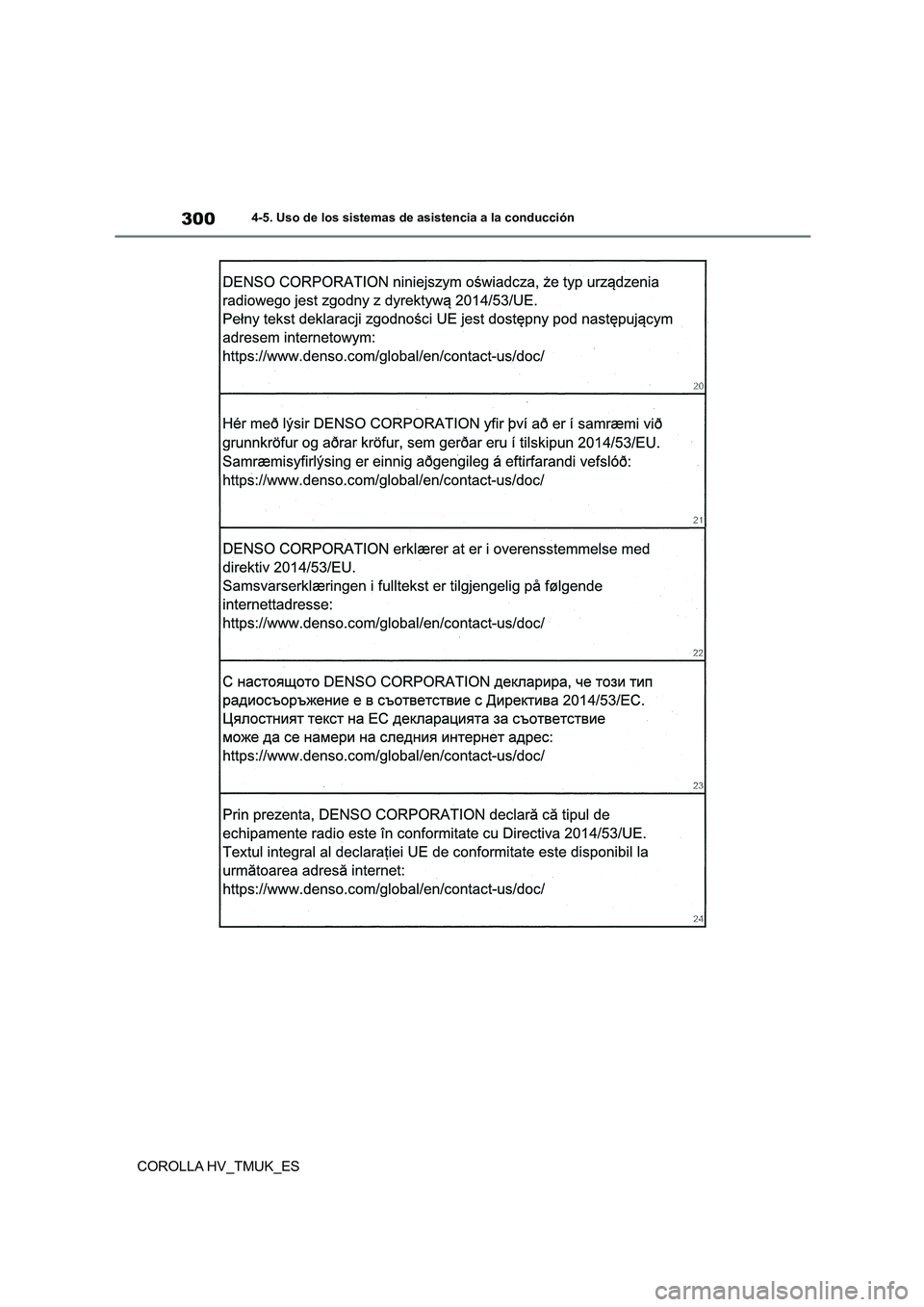

3004-5. Uso de los sistemas de asistencia a la conducción
COROLLA HV_TMUK_ES

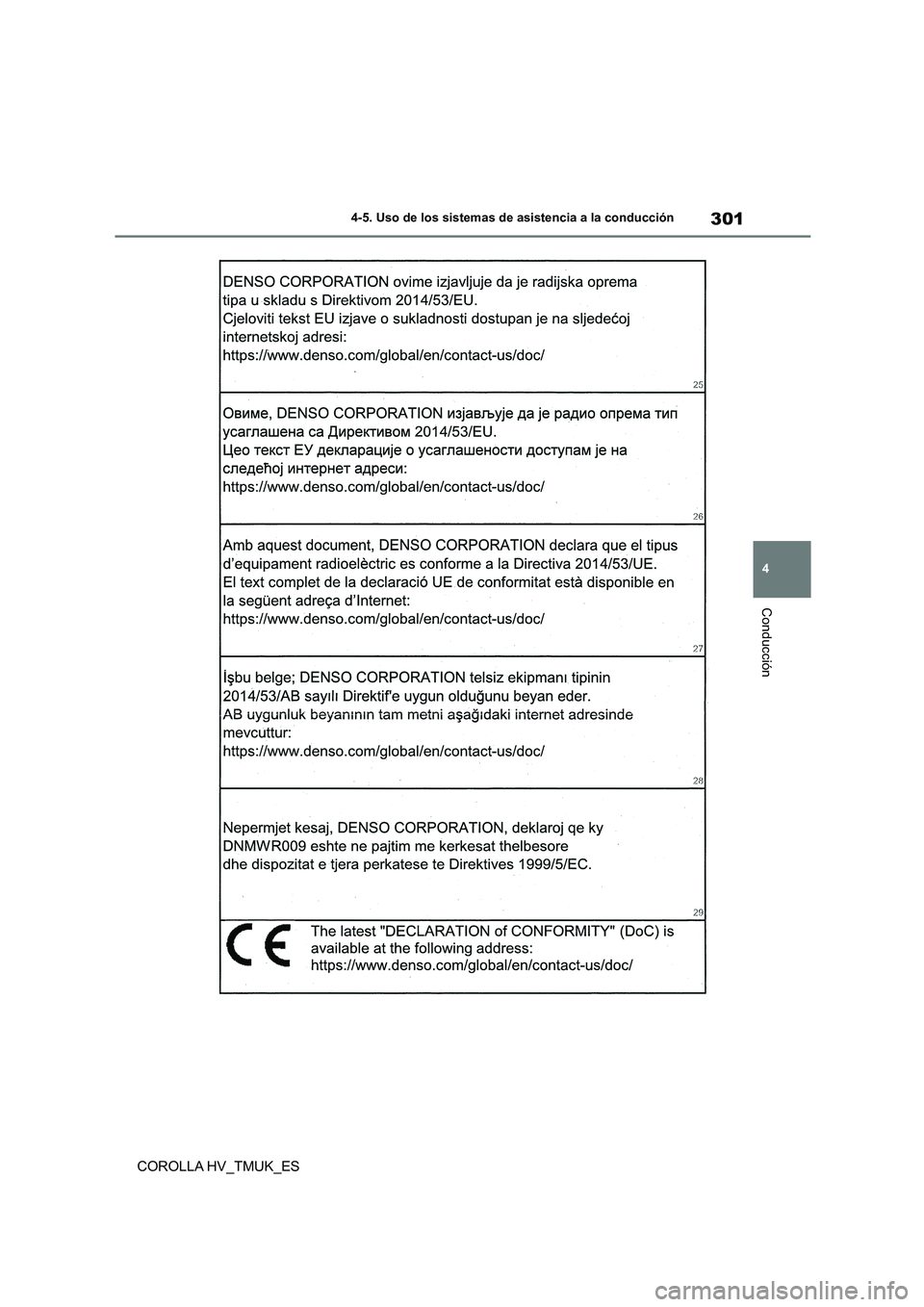

301
4
4-5. Uso de los sistemas de asistencia a la conducción
Conducción
COROLLA HV_TMUK_ES

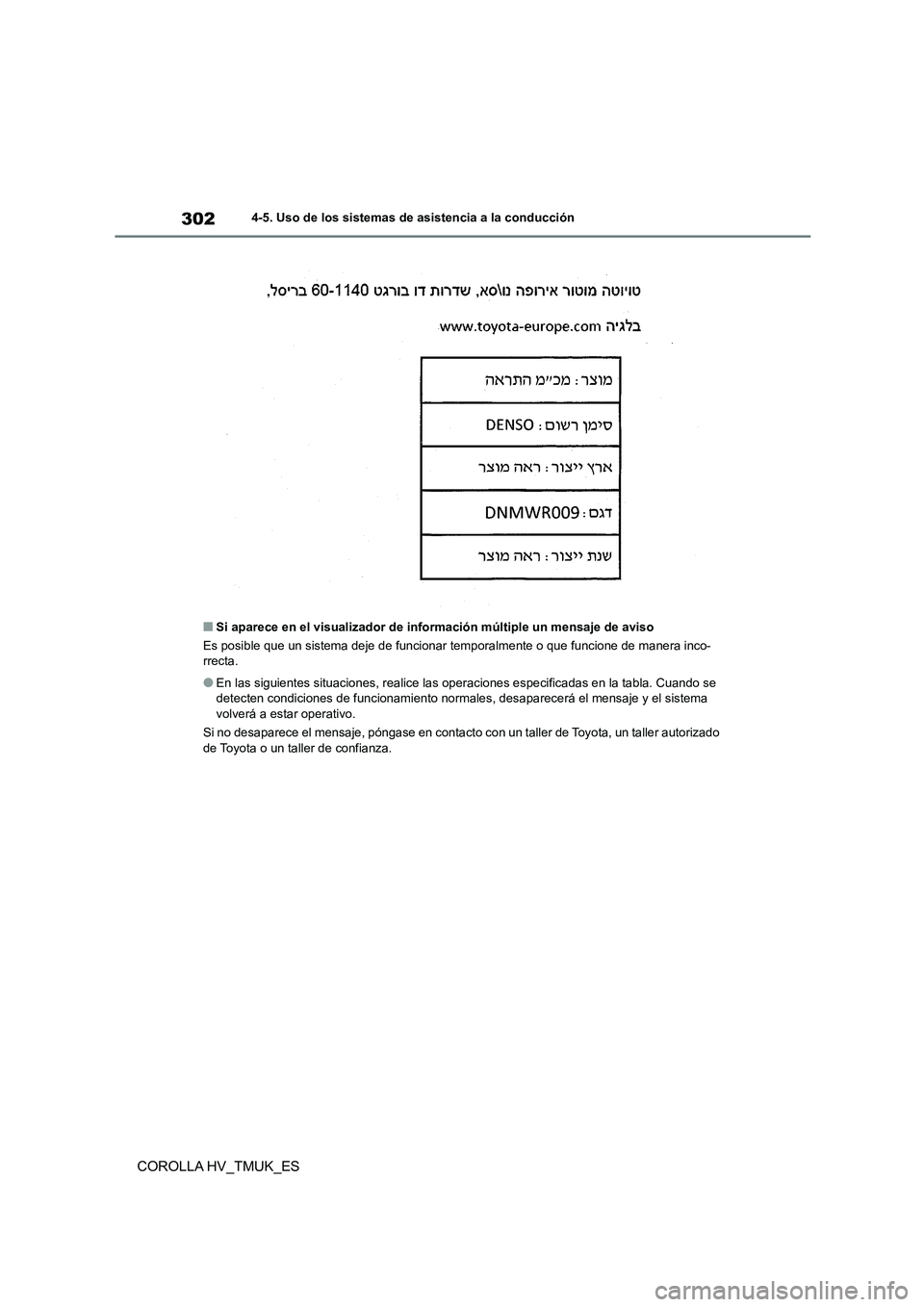

3024-5. Uso de los sistemas de asistencia a la conducción
COROLLA HV_TMUK_ES
■Si aparece en el visualizador de información múltiple un mensaje de aviso
Es posible que un sistema deje de funcionar temporalmente o que funcione de manera inco- rrecta.
●En las siguientes situaciones, realice las oper aciones especificadas en la tabla. Cuando se detecten condiciones de funcionamiento normale s, desaparecerá el mensaje y el sistema
volverá a estar operativo.
Si no desaparece el mensaje, póngase en contacto con un taller de Toyota, un taller autorizado
de Toyota o un taller de confianza.

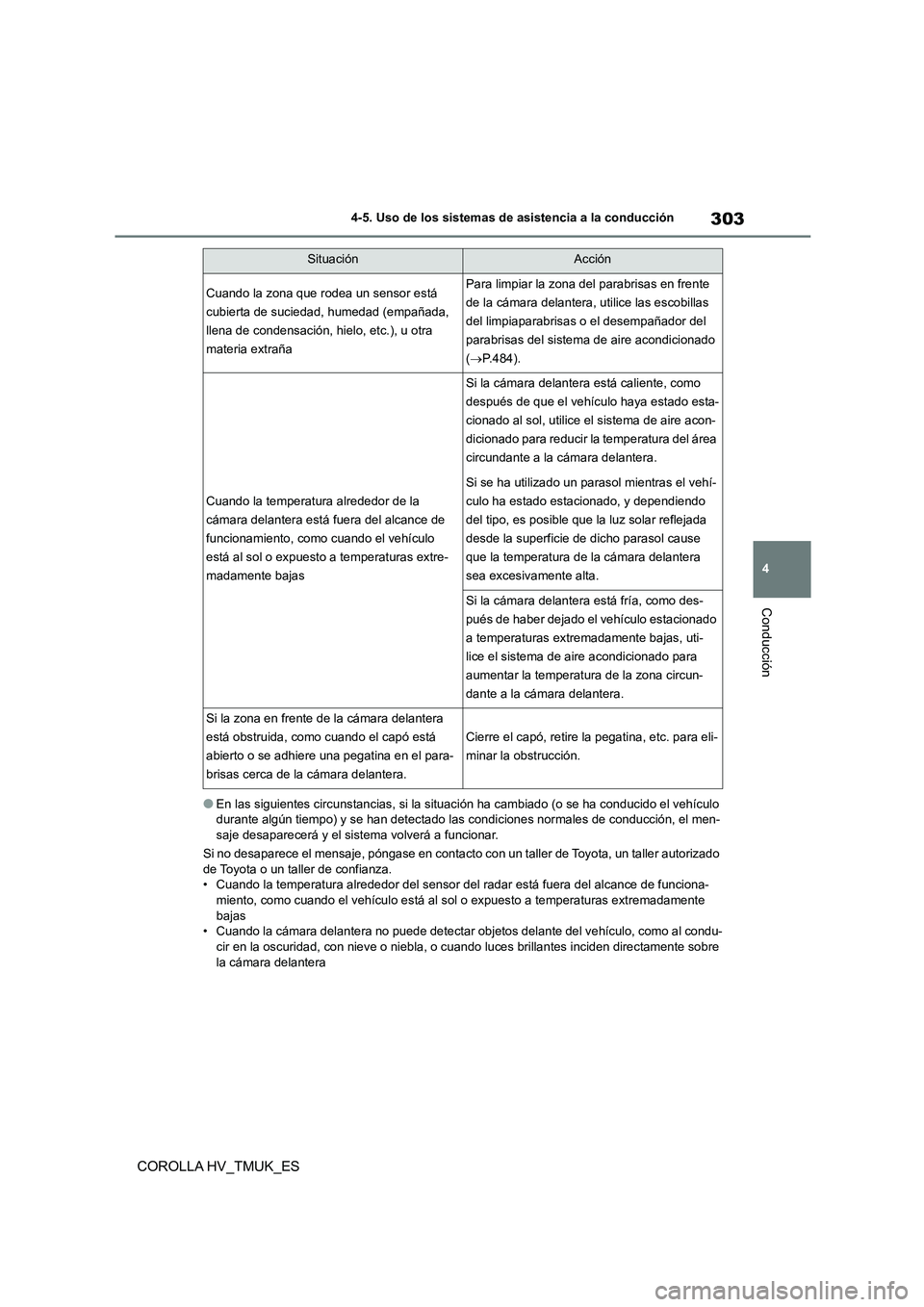

303
4
4-5. Uso de los sistemas de asistencia a la conducción
Conducción
COROLLA HV_TMUK_ES
●En las siguientes circunstancias, si la situac ión ha cambiado (o se ha conducido el vehículo durante algún tiempo) y se han detectado las condiciones normales de conducción, el men-
saje desaparecerá y el si stema volverá a funcionar.
Si no desaparece el mensaje, póngase en contacto con un taller de Toyota, un taller autorizado
de Toyota o un taller de confianza. • Cuando la temperatura alrededor del sensor del radar está fuera del alcance de funciona-
miento, como cuando el vehículo está al sol o expuesto a temperaturas extremadamente
bajas • Cuando la cámara delantera no puede detectar obj etos delante del vehículo, como al condu-
cir en la oscuridad, con nieve o niebla, o cuando luces brillantes inciden directamente sobre
la cámara delantera
SituaciónAcción
Cuando la zona que rodea un sensor está
cubierta de suciedad, humedad (empañada,
llena de condensación, hielo, etc.), u otra
materia extraña
Para limpiar la zona del parabrisas en frente
de la cámara delantera, utilice las escobillas
del limpiaparabrisas o el desempañador del
parabrisas del sistema de aire acondicionado
( P.484).
Cuando la temperatura alrededor de la
cámara delantera está fuera del alcance de
funcionamiento, como cuando el vehículo
está al sol o expuesto a temperaturas extre-
madamente bajas
Si la cámara delantera está caliente, como
después de que el vehículo haya estado esta-
cionado al sol, utilice el sistema de aire acon-
dicionado para reducir la temperatura del área
circundante a la cámara delantera.
Si se ha utilizado un parasol mientras el vehí-
culo ha estado estacionado, y dependiendo
del tipo, es posible que la luz solar reflejada
desde la superficie de dicho parasol cause
que la temperatura de la cámara delantera
sea excesivamente alta.
Si la cámara delantera está fría, como des-
pués de haber dejado el vehículo estacionado
a temperaturas extremadamente bajas, uti-
lice el sistema de aire acondicionado para
aumentar la temperatura de la zona circun-
dante a la cámara delantera.
Si la zona en frente de la cámara delantera
está obstruida, como cuando el capó está
abierto o se adhiere una pegatina en el para-
brisas cerca de la cámara delantera.
Cierre el capó, retire la pegatina, etc. para eli-
minar la obstrucción.

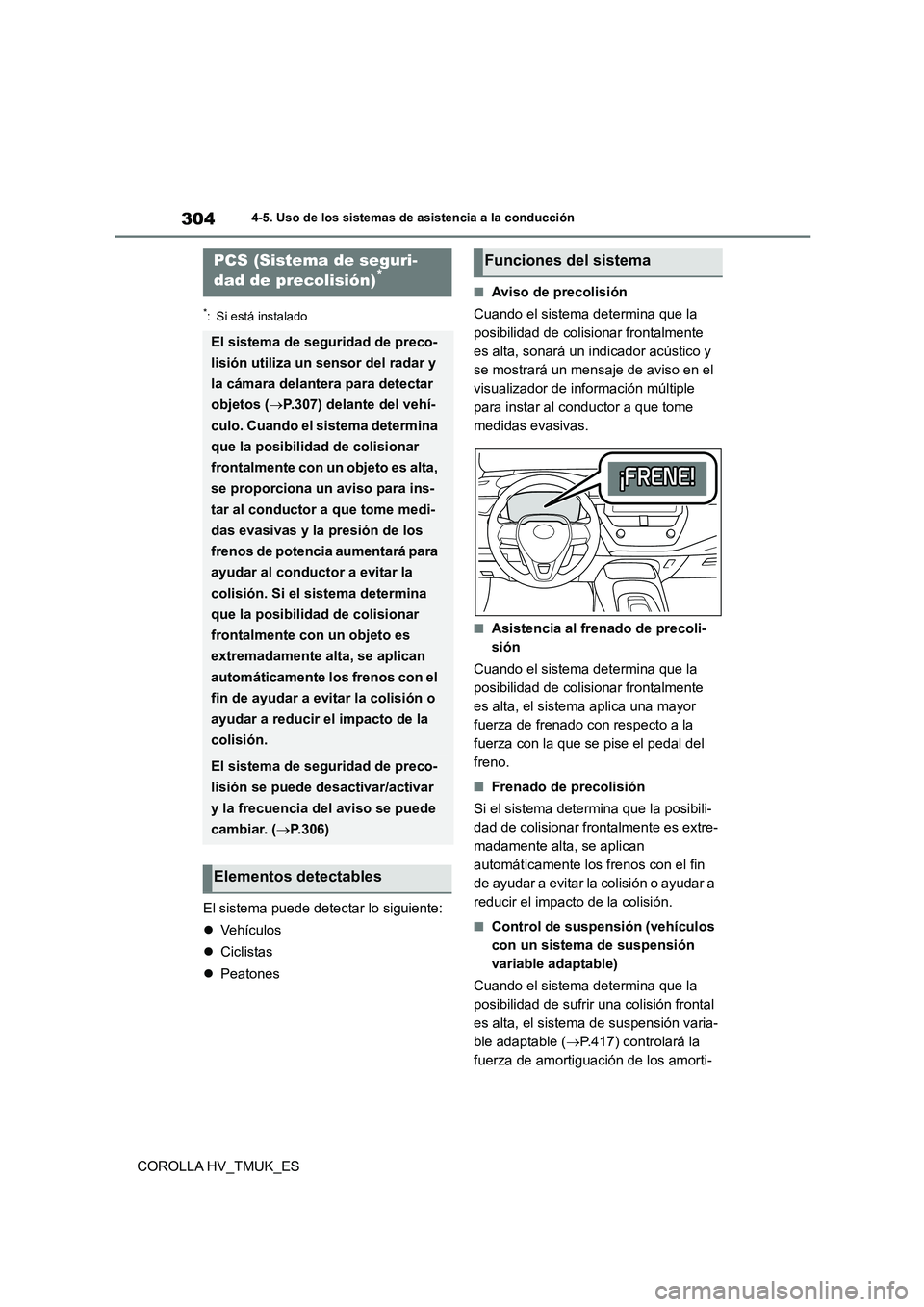

3044-5. Uso de los sistemas de asistencia a la conducción
COROLLA HV_TMUK_ES
*: Si está instalado
El sistema puede detectar lo siguiente:
 Ve h íc u l o s
 Ciclistas
 Peatones
■Aviso de precolisión
Cuando el sistema determina que la
posibilidad de colisionar frontalmente
es alta, sonará un indicador acústico y
se mostrará un mensaje de aviso en el
visualizador de información múltiple
para instar al conductor a que tome
medidas evasivas.
■Asistencia al frenado de precoli-
sión
Cuando el sistema determina que la
posibilidad de colisionar frontalmente
es alta, el sistema aplica una mayor
fuerza de frenado con respecto a la
fuerza con la que se pise el pedal del
freno.
■Frenado de precolisión
Si el sistema determina que la posibili-
dad de colisionar frontalmente es extre-
madamente alta, se aplican
automáticamente los frenos con el fin
de ayudar a evitar la colisión o ayudar a
reducir el impacto de la colisión.
■Control de suspensión (vehículos
con un sistema de suspensión
variable adaptable)
Cuando el sistema determina que la
posibilidad de sufrir una colisión frontal
es alta, el sistema de suspensión varia-
ble adaptable ( P.417) controlará la
fuerza de amortiguación de los amorti-
PCS (Sistema de seguri-
dad de precolisión)*
El sistema de seguridad de preco-
lisión utiliza un sensor del radar y
la cámara delantera para detectar
objetos ( P.307) delante del vehí-
culo. Cuando el sistema determina
que la posibilidad de colisionar
frontalmente con un objeto es alta,
se proporciona un aviso para ins-
tar al conductor a que tome medi-
das evasivas y la presión de los
frenos de potencia aumentará para
ayudar al conductor a evitar la
colisión. Si el sistema determina
que la posibilidad de colisionar
frontalmente con un objeto es
extremadamente alta, se aplican
automáticamente los frenos con el
fin de ayudar a evitar la colisión o
ayudar a reducir el impacto de la
colisión.
El sistema de seguridad de preco-
lisión se puede desactivar/activar
y la frecuencia del aviso se puede
cambiar. ( P.306)
Elementos detectables
Funciones del sistema

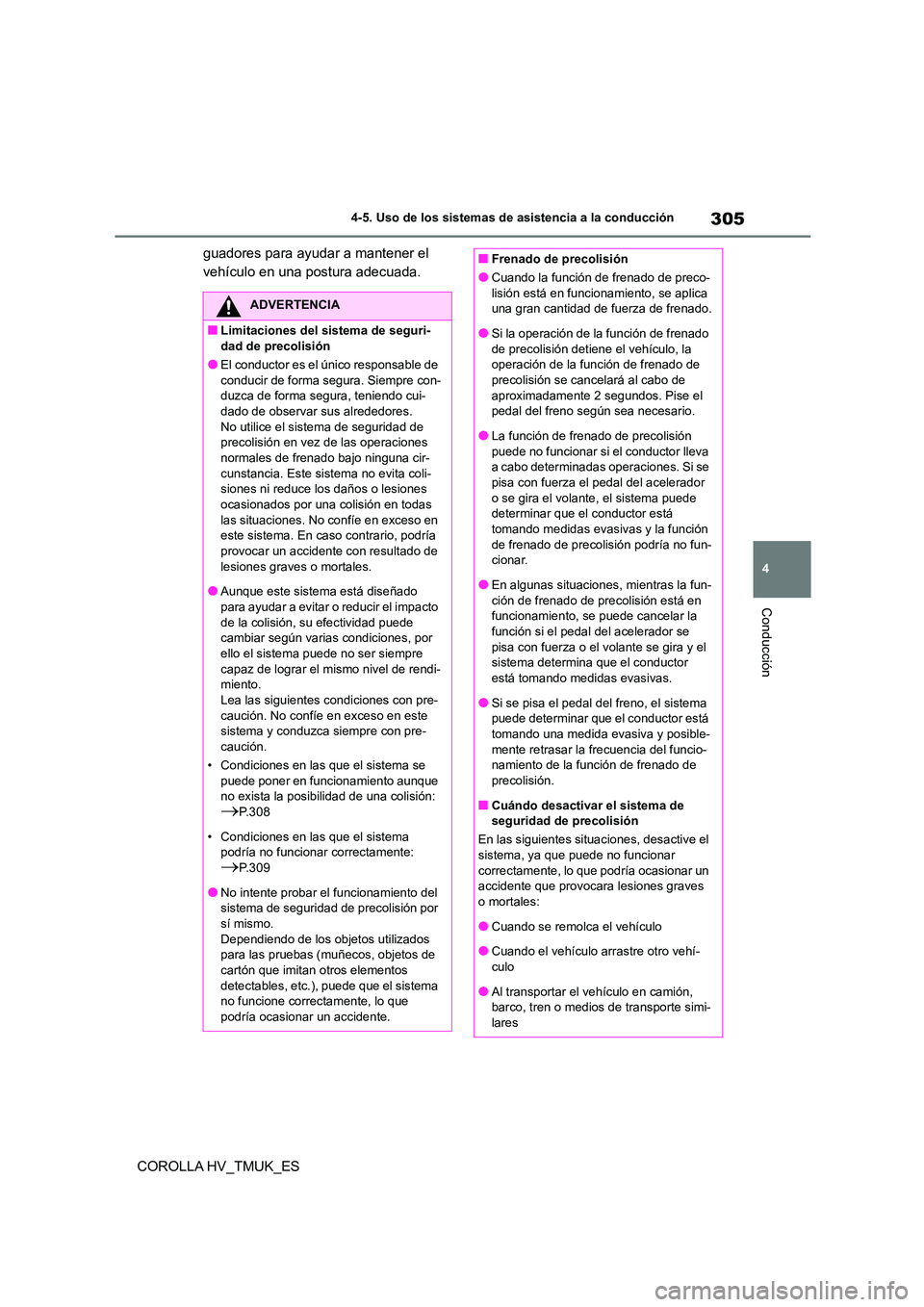

305
4
4-5. Uso de los sistemas de asistencia a la conducción
Conducción
COROLLA HV_TMUK_ES
guadores para ayudar a mantener el
vehículo en una postura adecuada.
ADVERTENCIA
■Limitaciones del sistema de seguri-
dad de precolisión
●El conductor es el único responsable de conducir de forma segura. Siempre con-
duzca de forma segura, teniendo cui-
dado de observar sus alrededores. No utilice el sistema de seguridad de
precolisión en vez de las operaciones
normales de frenado bajo ninguna cir- cunstancia. Este sistema no evita coli-
siones ni reduce los daños o lesiones
ocasionados por una colisión en todas las situaciones. No confíe en exceso en
este sistema. En caso contrario, podría
provocar un accidente con resultado de lesiones graves o mortales.
●Aunque este sistema está diseñado
para ayudar a evitar o reducir el impacto de la colisión, su efectividad puede
cambiar según varias condiciones, por
ello el sistema puede no ser siempre capaz de lograr el mismo nivel de rendi-
miento.
Lea las siguientes condiciones con pre-
caución. No confíe en exceso en este sistema y conduzca siempre con pre-
caución.
• Condiciones en las que el sistema se
puede poner en funcionamiento aunque no exista la posibilidad de una colisión:
P. 3 0 8
• Condiciones en las que el sistema podría no funcionar correctamente:
P. 3 0 9
●No intente probar el funcionamiento del sistema de seguridad de precolisión por
sí mismo.
Dependiendo de los objetos utilizados para las pruebas (muñecos, objetos de
cartón que imitan otros elementos
detectables, etc.), puede que el sistema no funcione correctamente, lo que
podría ocasionar un accidente.
■Frenado de precolisión
●Cuando la función de frenado de preco-
lisión está en funcionamiento, se aplica
una gran cantidad de fuerza de frenado.
●Si la operación de la función de frenado
de precolisión detiene el vehículo, la
operación de la función de frenado de precolisión se cancelará al cabo de
aproximadamente 2 segundos. Pise el
pedal del freno según sea necesario.
●La función de frenado de precolisión puede no funcionar si el conductor lleva
a cabo determinadas operaciones. Si se
pisa con fuerza el pedal del acelerador o se gira el volante, el sistema puede
determinar que el conductor está
tomando medidas evas ivas y la función de frenado de precolisión podría no fun-
cionar.
●En algunas situaciones, mientras la fun- ción de frenado de precolisión está en
funcionamiento, se puede cancelar la
función si el pedal del acelerador se pisa con fuerza o el volante se gira y el
sistema determina que el conductor
está tomando medidas evasivas.
●Si se pisa el pedal del freno, el sistema
puede determinar que el conductor está
tomando una medida evasiva y posible- mente retrasar la frecuencia del funcio-
namiento de la función de frenado de
precolisión.
■Cuándo desactivar el sistema de
seguridad de precolisión
En las siguientes situaciones, desactive el
sistema, ya que puede no funcionar correctamente, lo que podría ocasionar un
accidente que provocara lesiones graves
o mortales:
●Cuando se remolca el vehículo
●Cuando el vehículo arrastre otro vehí-
culo
●Al transportar el vehículo en camión,
barco, tren o medios de transporte simi-
lares

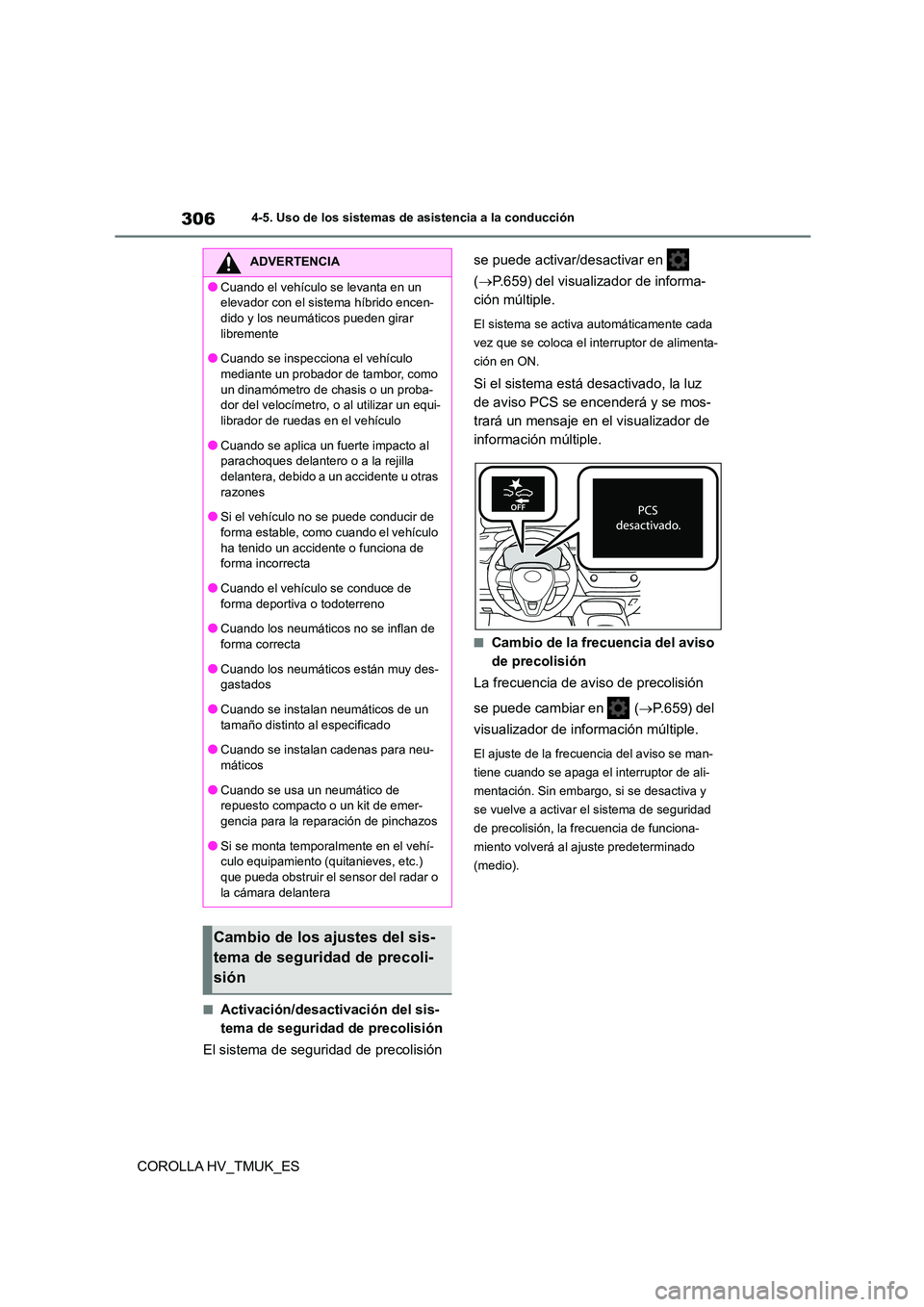

3064-5. Uso de los sistemas de asistencia a la conducción
COROLLA HV_TMUK_ES
■Activación/desactivación del sis-
tema de seguridad de precolisión
El sistema de seguridad de precolisión
se puede activar/desactivar en
( P.659) del visualizador de informa-
ción múltiple.
El sistema se activa automáticamente cada
vez que se coloca el interruptor de alimenta-
ción en ON.
Si el sistema está desactivado, la luz
de aviso PCS se encenderá y se mos-
trará un mensaje en el visualizador de
información múltiple.
■Cambio de la frecuencia del aviso
de precolisión
La frecuencia de aviso de precolisión
se puede cambiar en ( P.659) del
visualizador de información múltiple.
El ajuste de la frecuencia del aviso se man-
tiene cuando se apaga el interruptor de ali-
mentación. Sin embargo, si se desactiva y
se vuelve a activar el sistema de seguridad
de precolisión, la frecuencia de funciona-
miento volverá al ajuste predeterminado
(medio).
ADVERTENCIA
●Cuando el vehículo se levanta en un
elevador con el sistema híbrido encen-
dido y los neumáticos pueden girar libremente
●Cuando se inspecciona el vehículo
mediante un probador de tambor, como un dinamómetro de chasis o un proba-
dor del velocímetro, o al utilizar un equi-
librador de ruedas en el vehículo
●Cuando se aplica un fuerte impacto al
parachoques delantero o a la rejilla
delantera, debido a un accidente u otras razones
●Si el vehículo no se puede conducir de
forma estable, como cuando el vehículo ha tenido un accidente o funciona de
forma incorrecta
●Cuando el vehículo se conduce de forma deportiva o todoterreno
●Cuando los neumáticos no se inflan de
forma correcta
●Cuando los neumáticos están muy des-
gastados
●Cuando se instalan neumáticos de un
tamaño distinto al especificado
●Cuando se instalan cadenas para neu-
máticos
●Cuando se usa un neumático de repuesto compacto o un kit de emer-
gencia para la reparación de pinchazos
●Si se monta temporalmente en el vehí- culo equipamiento (quitanieves, etc.)
que pueda obstruir el sensor del radar o
la cámara delantera
Cambio de los ajustes del sis-
tema de seguridad de precoli-
sión

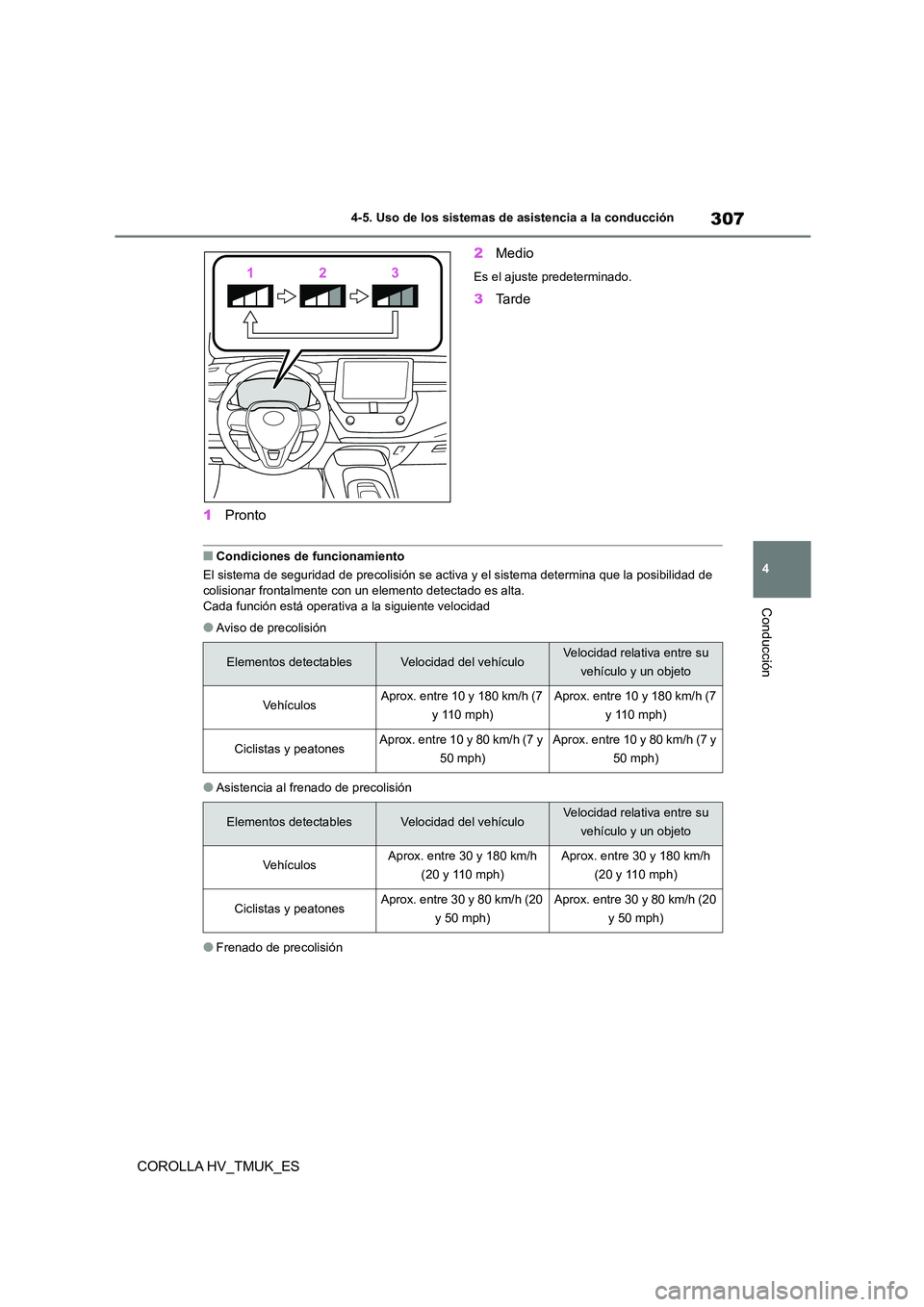

307
4
4-5. Uso de los sistemas de asistencia a la conducción
Conducción
COROLLA HV_TMUK_ES
1 Pronto
2 Medio
Es el ajuste predeterminado.
3Ta r d e
■Condiciones de funcionamiento
El sistema de seguridad de precolisión se acti va y el sistema determina que la posibilidad de colisionar frontalmente con un elemento detectado es alta.
Cada función está operativa a la siguiente velocidad
●Aviso de precolisión
●Asistencia al frenado de precolisión
●Frenado de precolisión
Elementos detectablesVelocidad del vehículoVelocidad relativa entre su
vehículo y un objeto
Ve h í c u l o sAprox. entre 10 y 180 km/h (7
y 110 mph)
Aprox. entre 10 y 180 km/h (7
y 110 mph)
Ciclistas y peatonesAprox. entre 10 y 80 km/h (7 y
50 mph)
Aprox. entre 10 y 80 km/h (7 y
50 mph)
Elementos detectablesVelocidad del vehículoVelocidad relativa entre su
vehículo y un objeto
Ve h í c u l o sAprox. entre 30 y 180 km/h
(20 y 110 mph)
Aprox. entre 30 y 180 km/h
(20 y 110 mph)
Ciclistas y peatonesAprox. entre 30 y 80 km/h (20
y 50 mph)
Aprox. entre 30 y 80 km/h (20
y 50 mph)

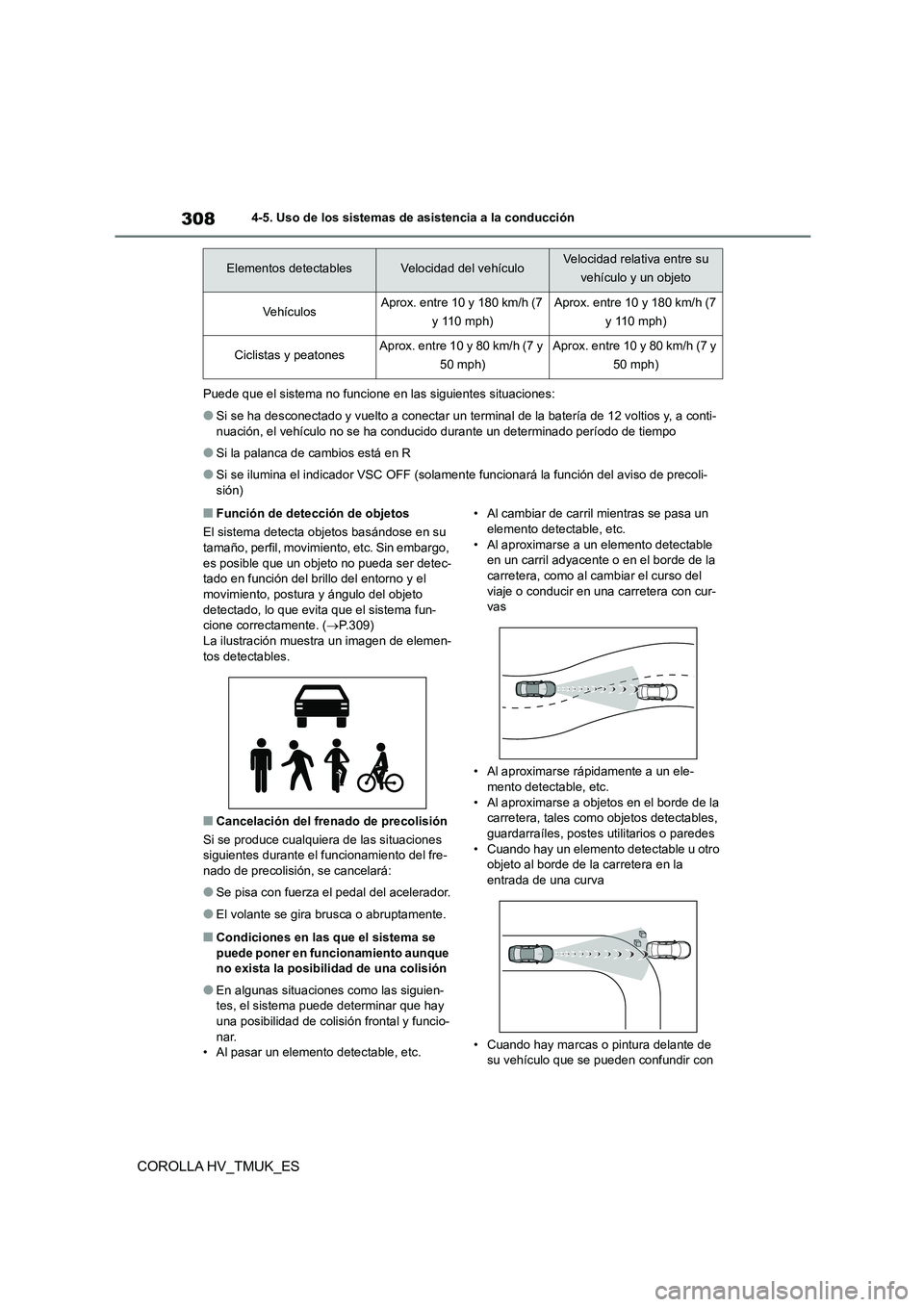

3084-5. Uso de los sistemas de asistencia a la conducción
COROLLA HV_TMUK_ES
Puede que el sistema no funcione en las siguientes situaciones:
●Si se ha desconectado y vuelto a conectar un terminal de la batería de 12 voltios y, a conti-
nuación, el vehículo no se ha conducido durante un determinado período de tiempo
●Si la palanca de cambios está en R
●Si se ilumina el indicador VSC OFF (solamente funcionará la función del aviso de precoli-
sión)
■Función de detección de objetos
El sistema detecta objetos basándose en su
tamaño, perfil, movimiento, etc. Sin embargo, es posible que un objeto no pueda ser detec-
tado en función del brillo del entorno y el
movimiento, postura y ángulo del objeto detectado, lo que evita que el sistema fun-
cione correctamente. ( P.309)
La ilustración muestra un imagen de elemen- tos detectables.
■Cancelación del frenado de precolisión
Si se produce cualquiera de las situaciones siguientes durante el funcionamiento del fre-
nado de precolisión, se cancelará:
●Se pisa con fuerza el pedal del acelerador.
●El volante se gira brusca o abruptamente.
■Condiciones en las que el sistema se puede poner en funcionamiento aunque
no exista la posibilidad de una colisión
●En algunas situaciones como las siguien-
tes, el sistema puede determinar que hay
una posibilidad de colisión frontal y funcio- nar.
• Al pasar un elemento detectable, etc.
• Al cambiar de carril mientras se pasa un
elemento detectable, etc. • Al aproximarse a un elemento detectable
en un carril adyacente o en el borde de la
carretera, como al cambiar el curso del viaje o conducir en una carretera con cur-
vas
• Al aproximarse rápidamente a un ele-
mento detectable, etc.
• Al aproximarse a objetos en el borde de la carretera, tales como objetos detectables,
guardarraíles, postes utilitarios o paredes
• Cuando hay un elemento detectable u otro objeto al borde de la carretera en la
entrada de una curva
• Cuando hay marcas o pintura delante de
su vehículo que se pueden confundir con
Elementos detectablesVelocidad del vehículoVelocidad relativa entre su
vehículo y un objeto
Ve h í c u l o sAprox. entre 10 y 180 km/h (7
y 110 mph)
Aprox. entre 10 y 180 km/h (7
y 110 mph)
Ciclistas y peatonesAprox. entre 10 y 80 km/h (7 y
50 mph)
Aprox. entre 10 y 80 km/h (7 y
50 mph)
