TOYOTA COROLLA HATCHBACK 2021 Manual del propietario (in Spanish)

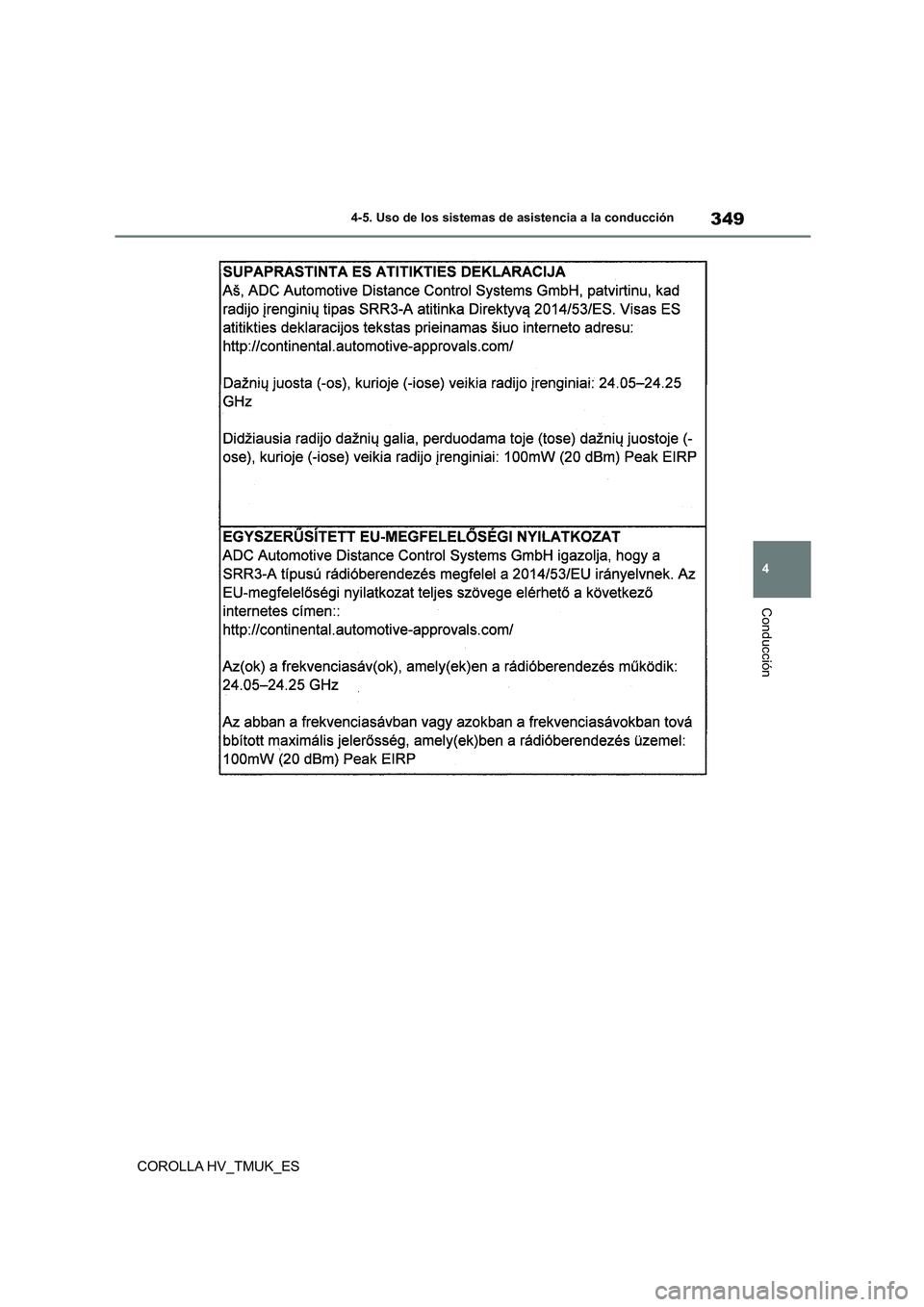

349
4
4-5. Uso de los sistemas de asistencia a la conducción
Conducción
COROLLA HV_TMUK_ES

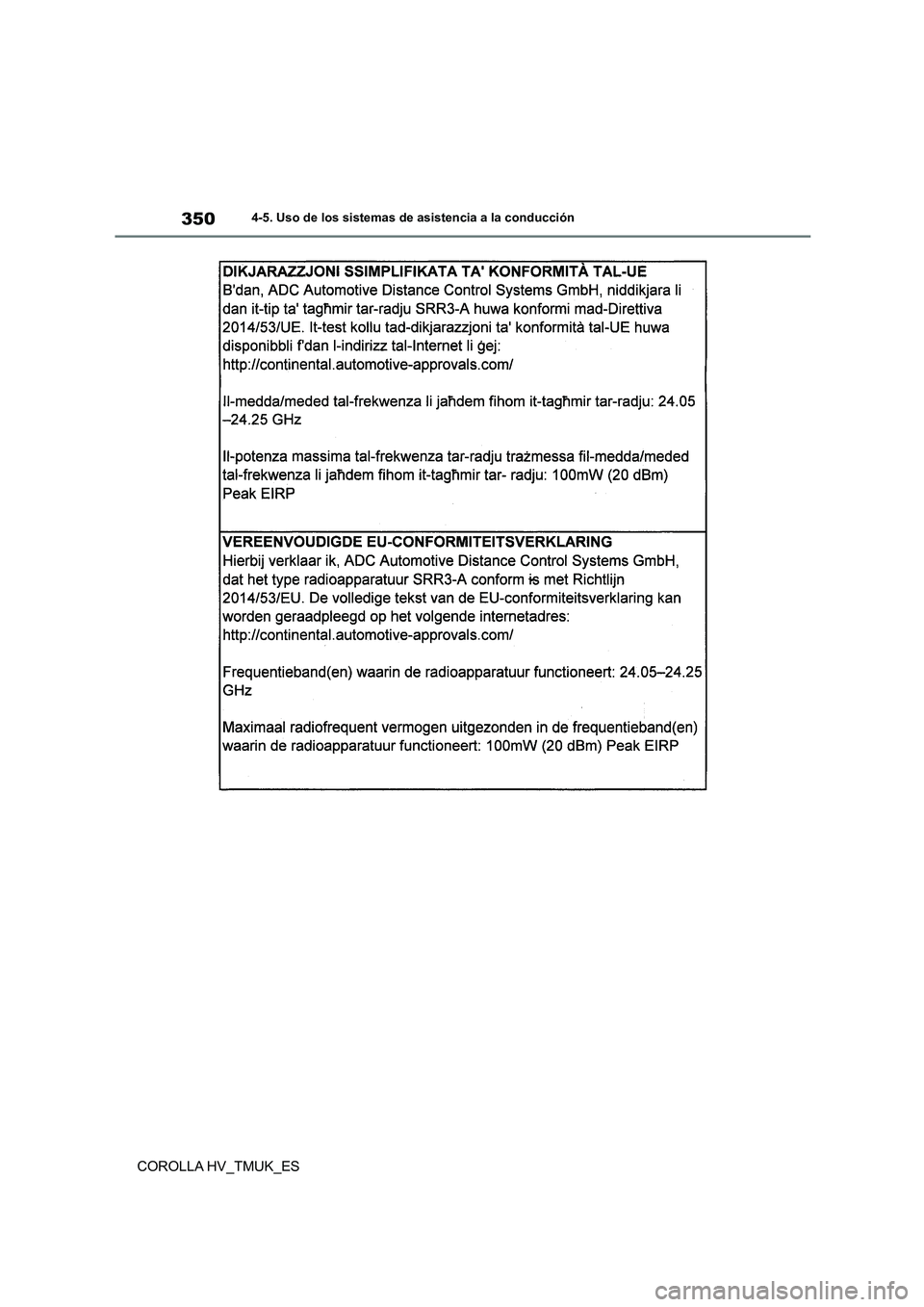

3504-5. Uso de los sistemas de asistencia a la conducción
COROLLA HV_TMUK_ES

351
4
4-5. Uso de los sistemas de asistencia a la conducción
Conducción
COROLLA HV_TMUK_ES

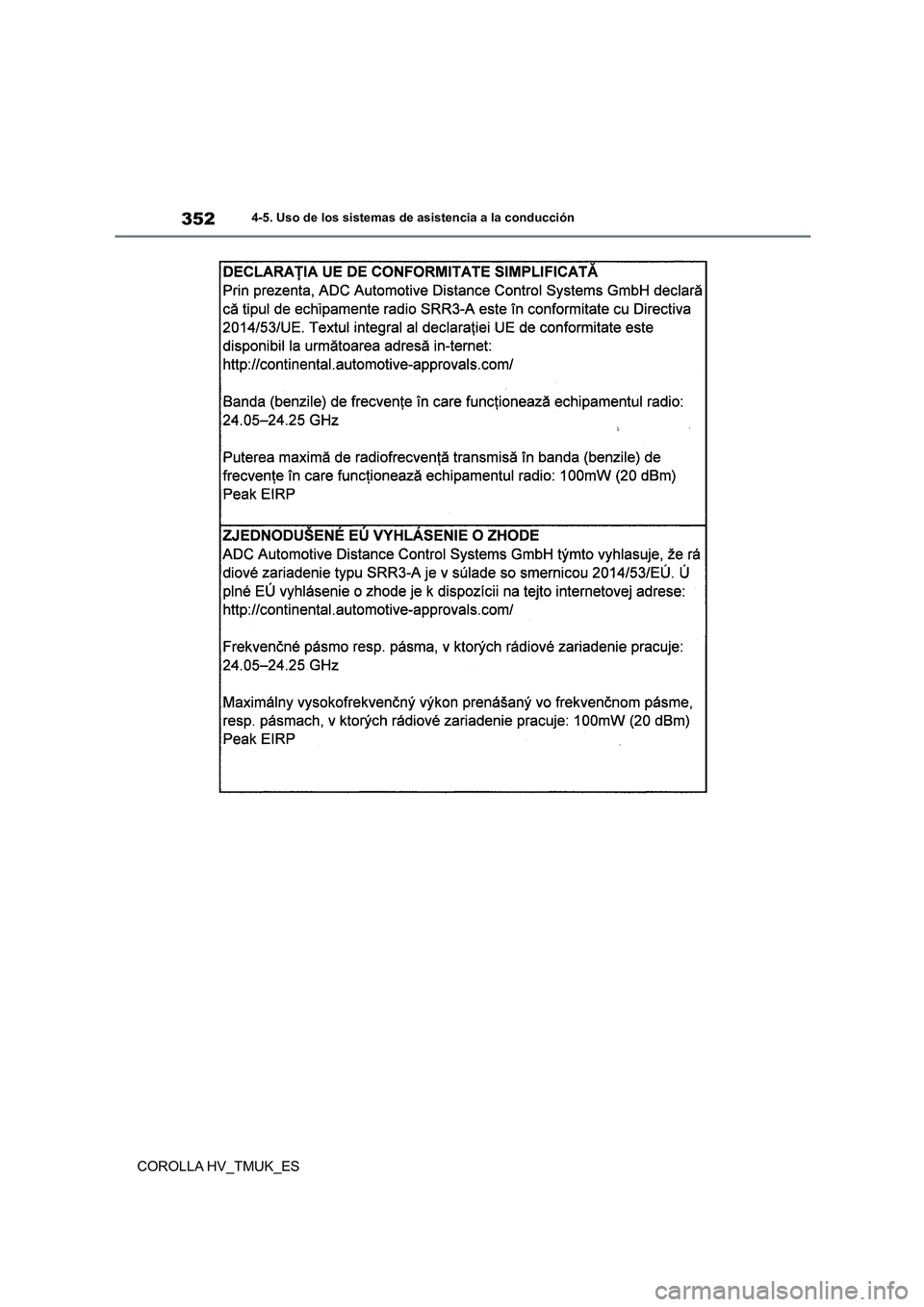

3524-5. Uso de los sistemas de asistencia a la conducción
COROLLA HV_TMUK_ES

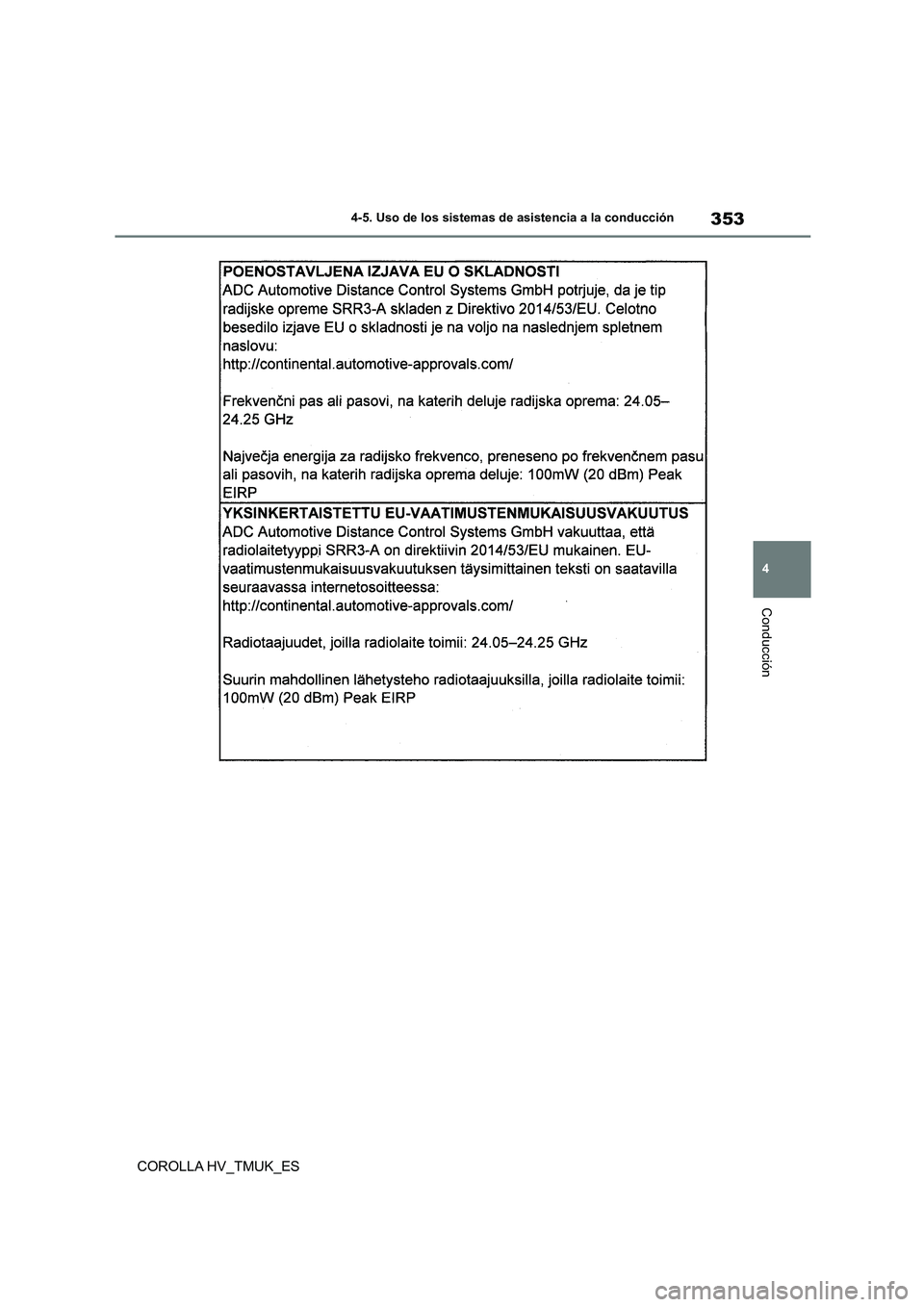

353
4
4-5. Uso de los sistemas de asistencia a la conducción
Conducción
COROLLA HV_TMUK_ES

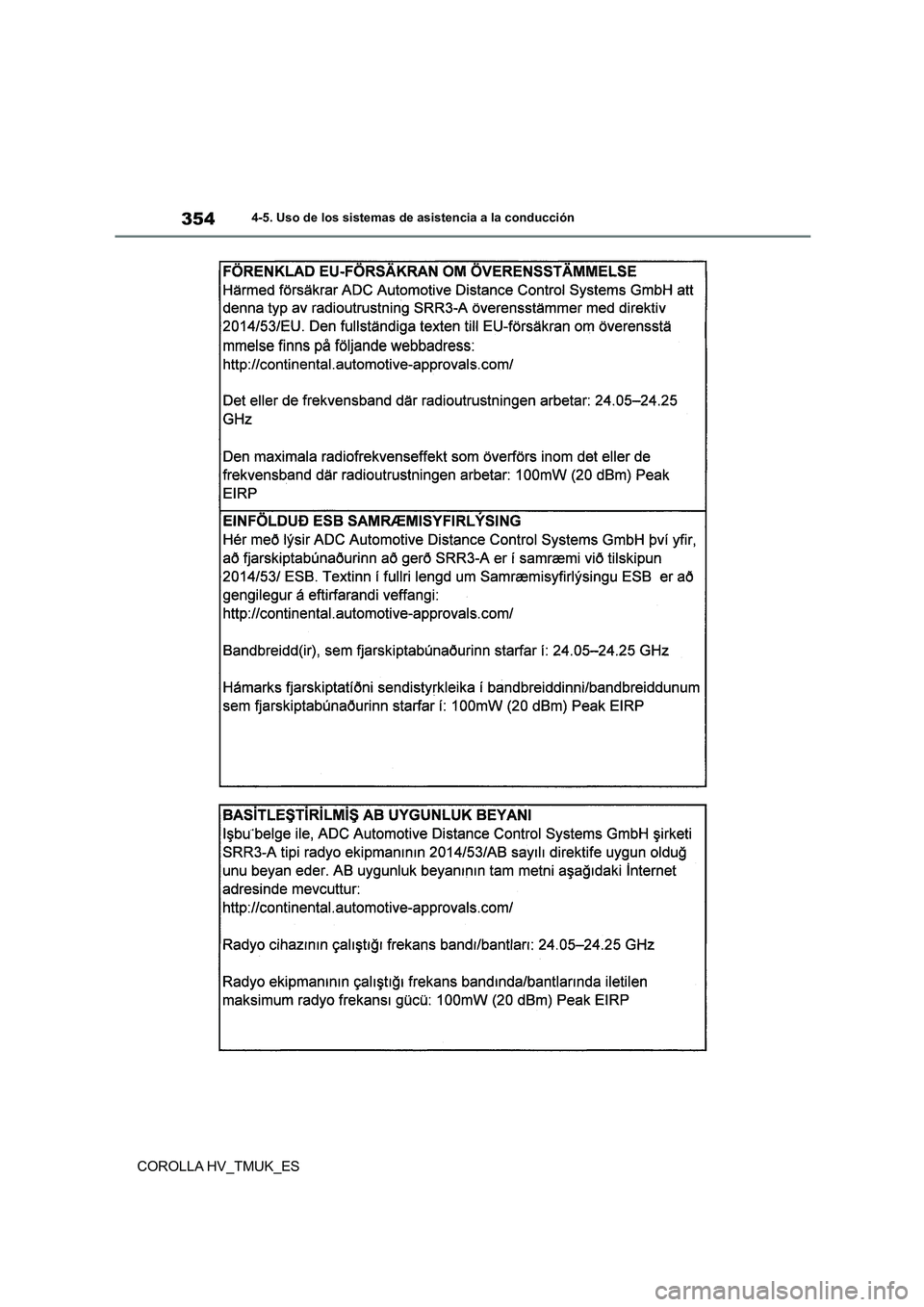

3544-5. Uso de los sistemas de asistencia a la conducción
COROLLA HV_TMUK_ES

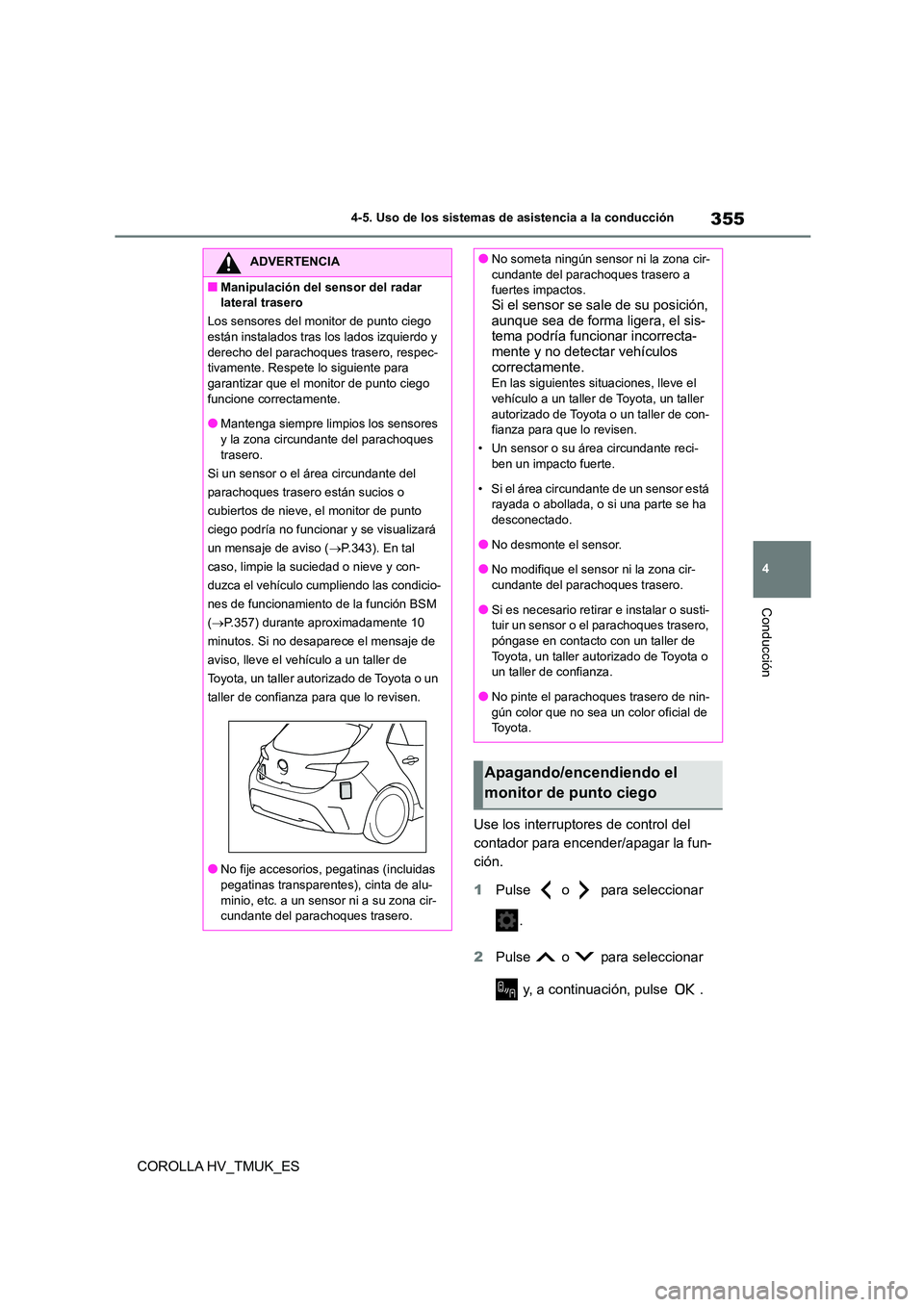

355
4
4-5. Uso de los sistemas de asistencia a la conducción
Conducción
COROLLA HV_TMUK_ES
Use los interruptores de control del
contador para encender/apagar la fun-
ción.
1 Pulse o para seleccionar
.
2 Pulse o para seleccionar
y, a continuación, pulse .
ADVERTENCIA
■Manipulación del sensor del radar
lateral trasero
Los sensores del monitor de punto ciego
están instalados tras los lados izquierdo y derecho del parachoques trasero, respec-
tivamente. Respete lo siguiente para
garantizar que el monitor de punto ciego funcione correctamente.
●Mantenga siempre limpios los sensores
y la zona circundante del parachoques trasero.
Si un sensor o el área circundante del
parachoques trasero están sucios o
cubiertos de nieve, el monitor de punto
ciego podría no funcionar y se visualizará
un mensaje de aviso ( P.343). En tal
caso, limpie la suciedad o nieve y con-
duzca el vehículo cumpliendo las condicio-
nes de funcionamiento de la función BSM
( P.357) durante aproximadamente 10
minutos. Si no desaparece el mensaje de
aviso, lleve el vehículo a un taller de
Toyota, un taller autorizado de Toyota o un
taller de confianza para que lo revisen.
●No fije accesorios, pegatinas (incluidas
pegatinas transparentes), cinta de alu-
minio, etc. a un sensor ni a su zona cir- cundante del parachoques trasero.
●No someta ningún sensor ni la zona cir-
cundante del parachoques trasero a
fuertes impactos.Si el sensor se sa le de su posición,
aunque sea de forma ligera, el sis-
tema podría funcionar incorrecta- mente y no detectar vehículos
correctamente.
En las siguientes situaciones, lleve el vehículo a un taller de Toyota, un taller
autorizado de Toyota o un taller de con-
fianza para que lo revisen.
• Un sensor o su área circundante reci-
ben un impacto fuerte.
• Si el área circundante de un sensor está
rayada o abollada, o si una parte se ha
desconectado.
●No desmonte el sensor.
●No modifique el sensor ni la zona cir-
cundante del parachoques trasero.
●Si es necesario retirar e instalar o susti-
tuir un sensor o el parachoques trasero,
póngase en contacto con un taller de Toyota, un taller autorizado de Toyota o
un taller de confianza.
●No pinte el parachoques trasero de nin- gún color que no sea un color oficial de
To y o t a .
Apagando/encendiendo el
monitor de punto ciego

3564-5. Uso de los sistemas de asistencia a la conducción
COROLLA HV_TMUK_ES

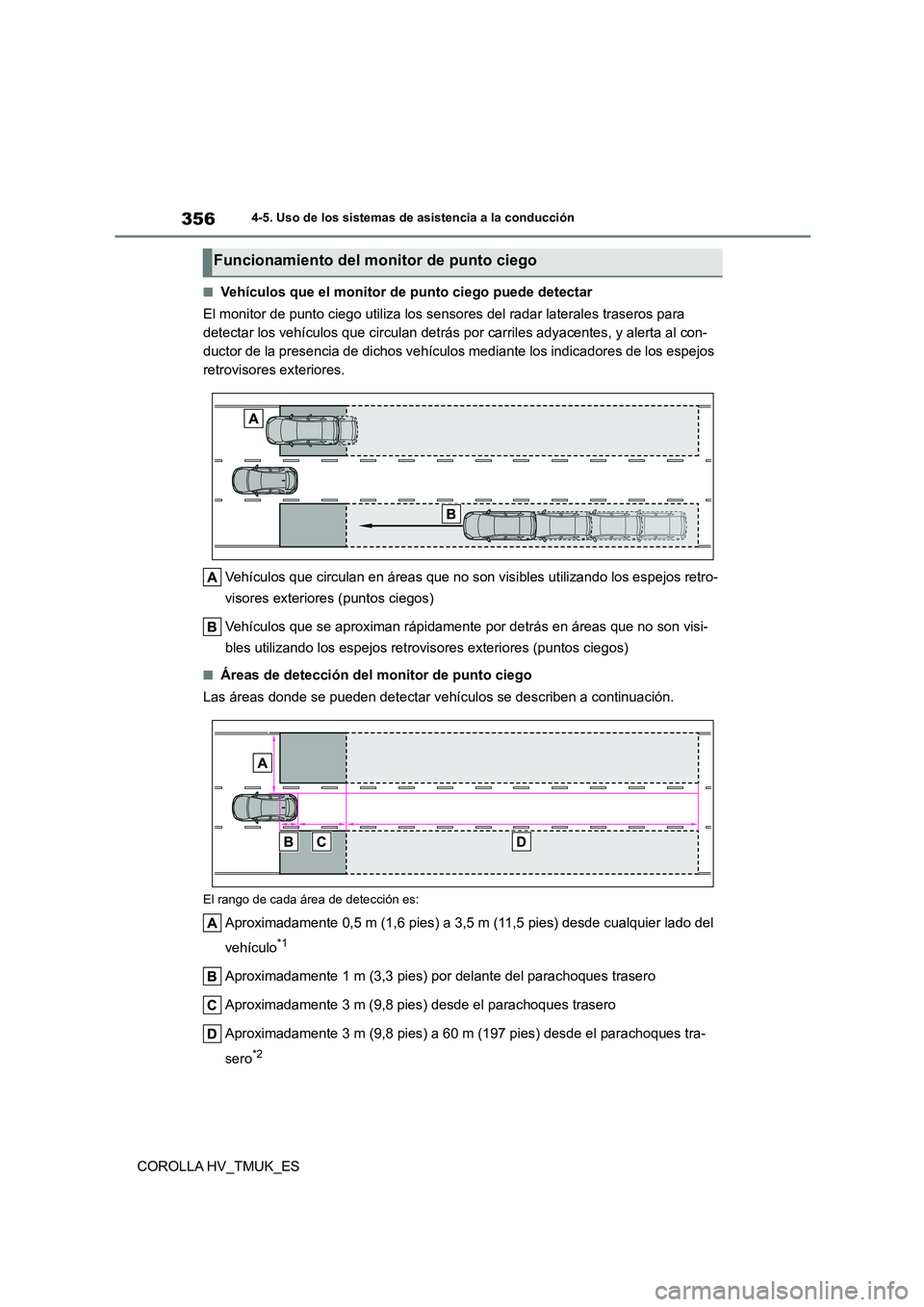

■Vehículos que el monitor de punto ciego puede detectar
El monitor de punto ciego utiliza los sensores del radar laterales traseros para
detectar los vehículos que circulan detrás por carriles adyacentes, y alerta al con-
ductor de la presencia de dichos vehículos mediante los indicadores de los espejos
retrovisores exteriores.
Vehículos que circulan en áreas que no son visibles utilizando los espejos retro-
visores exteriores (puntos ciegos)
Vehículos que se aproximan rápidamente por detrás en áreas que no son visi-
bles utilizando los espejos retrovis ores exteriores (puntos ciegos)
■Áreas de detección del monitor de punto ciego
Las áreas donde se pueden detectar vehículos se describen a continuación.
El rango de cada área de detección es:
Aproximadamente 0,5 m (1,6 pies) a 3,5 m (11,5 pies) desde cualquier lado del
vehículo*1
Aproximadamente 1 m (3,3 pies) por delante del parachoques trasero
Aproximadamente 3 m (9,8 pies) desde el parachoques trasero
Aproximadamente 3 m (9,8 pies) a 60 m (197 pies) desde el parachoques tra-
sero*2
Funcionamiento del monitor de punto ciego

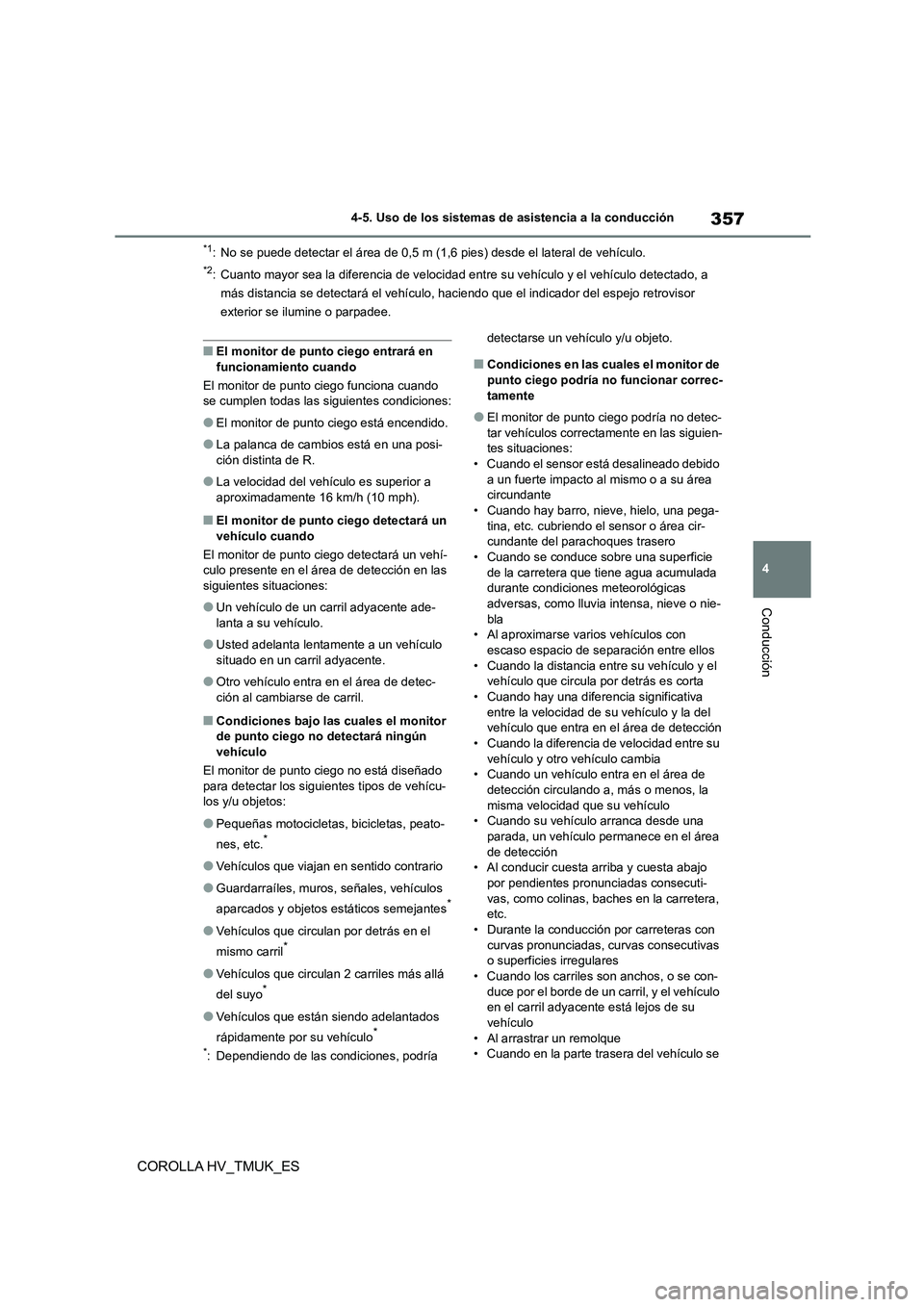

357
4
4-5. Uso de los sistemas de asistencia a la conducción
Conducción
COROLLA HV_TMUK_ES
*1: No se puede detectar el área de 0,5 m (1,6 pies) desde el lateral de vehículo.
*2: Cuanto mayor sea la diferencia de velocidad entre su vehículo y el vehículo detectado, a
más distancia se detectará el vehículo, hac iendo que el indicador del espejo retrovisor
exterior se ilumine o parpadee.
■El monitor de punto ciego entrará en
funcionamiento cuando
El monitor de punto ciego funciona cuando
se cumplen todas las siguientes condiciones:
●El monitor de punto ciego está encendido.
●La palanca de cambios está en una posi-
ción distinta de R.
●La velocidad del vehículo es superior a
aproximadamente 16 km/h (10 mph).
■El monitor de punto ciego detectará un
vehículo cuando
El monitor de punto ciego detectará un vehí- culo presente en el área de detección en las
siguientes situaciones:
●Un vehículo de un carril adyacente ade-
lanta a su vehículo.
●Usted adelanta lentamente a un vehículo
situado en un carril adyacente.
●Otro vehículo entra en el área de detec-
ción al cambiarse de carril.
■Condiciones bajo las cuales el monitor
de punto ciego no detectará ningún vehículo
El monitor de punto ciego no está diseñado
para detectar los siguientes tipos de vehícu-
los y/u objetos:
●Pequeñas motocicletas , bicicletas, peato-
nes, etc.*
●Vehículos que viajan en sentido contrario
●Guardarraíles, muros, señales, vehículos
aparcados y objetos estáticos semejantes*
●Vehículos que circulan por detrás en el
mismo carril*
●Vehículos que circulan 2 carriles más allá
del suyo*
●Vehículos que están siendo adelantados
rápidamente por su vehículo*
*: Dependiendo de las condiciones, podría
detectarse un vehículo y/u objeto.
■Condiciones en las cuales el monitor de punto ciego podría no funcionar correc-
tamente
●El monitor de punto ciego podría no detec- tar vehículos correctamente en las siguien-
tes situaciones:
• Cuando el sensor está desalineado debido a un fuerte impacto al mismo o a su área
circundante
• Cuando hay barro, nieve, hielo, una pega- tina, etc. cubriendo el sensor o área cir-
cundante del parachoques trasero
• Cuando se conduce sobre una superficie de la carretera que tiene agua acumulada
durante condiciones meteorológicas
adversas, como lluvia intensa, nieve o nie- bla
• Al aproximarse varios vehículos con
escaso espacio de separación entre ellos • Cuando la distancia entre su vehículo y el
vehículo que circula por detrás es corta
• Cuando hay una diferencia significativa entre la velocidad de su vehículo y la del
vehículo que entra en el área de detección
• Cuando la diferencia de velocidad entre su vehículo y otro vehículo cambia
• Cuando un vehículo entra en el área de
detección circulando a, más o menos, la misma velocidad que su vehículo
• Cuando su vehículo arranca desde una
parada, un vehículo permanece en el área de detección
• Al conducir cuesta arriba y cuesta abajo
por pendientes pronunciadas consecuti- vas, como colinas, baches en la carretera,
etc.
• Durante la conducción por carreteras con curvas pronunciadas, cu rvas consecutivas
o superficies irregulares
• Cuando los carriles son anchos, o se con- duce por el borde de un carril, y el vehículo
en el carril adyacente está lejos de su
vehículo • Al arrastrar un remolque
• Cuando en la parte trasera del vehículo se

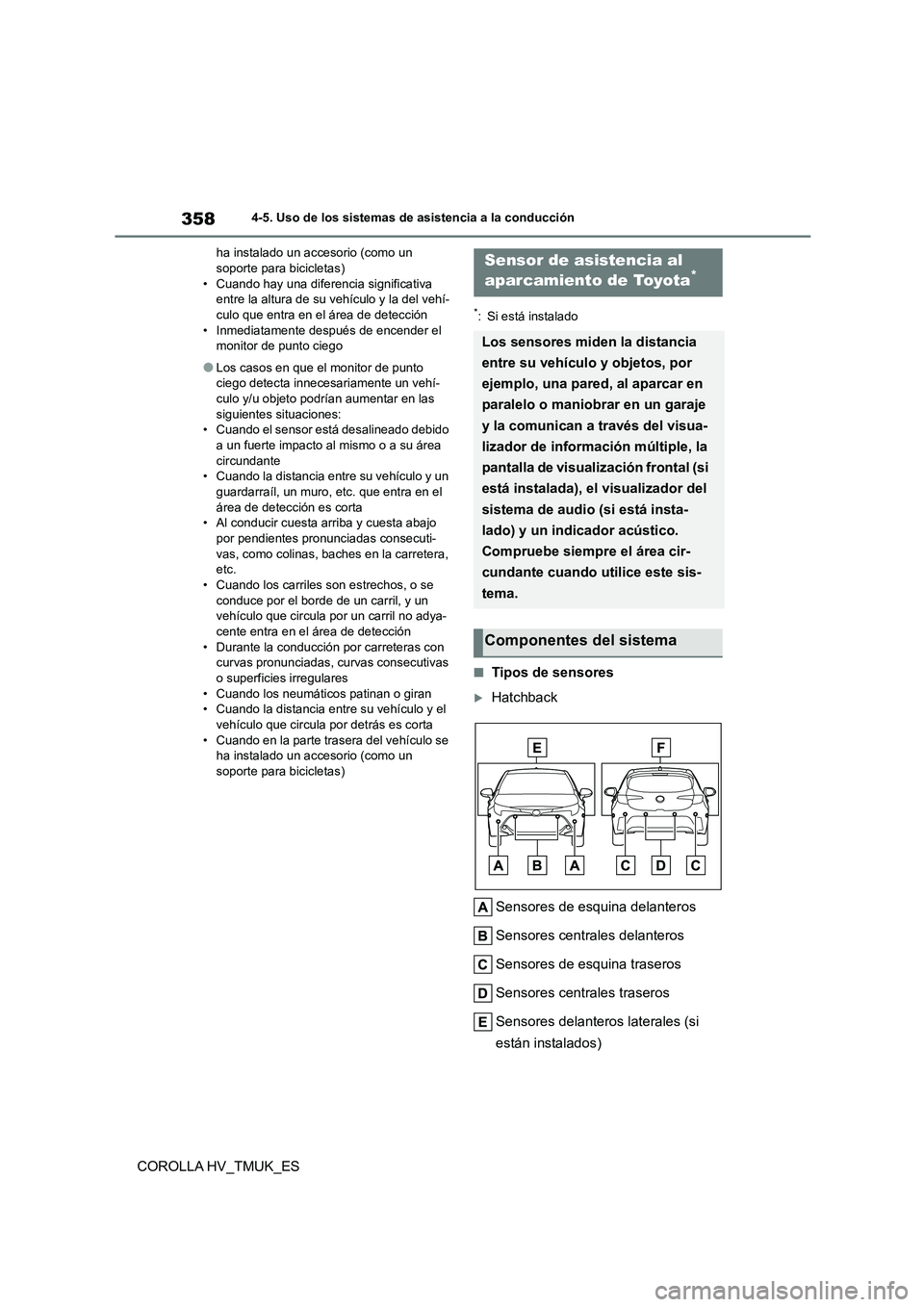

3584-5. Uso de los sistemas de asistencia a la conducción
COROLLA HV_TMUK_ES
ha instalado un accesorio (como un soporte para bicicletas)
• Cuando hay una diferencia significativa
entre la altura de su vehículo y la del vehí- culo que entra en el área de detección
• Inmediatamente después de encender el
monitor de punto ciego
●Los casos en que el monitor de punto
ciego detecta innecesariamente un vehí- culo y/u objeto podrían aumentar en las
siguientes situaciones:
• Cuando el sensor está desalineado debido
a un fuerte impacto al mismo o a su área circundante
• Cuando la distancia entre su vehículo y un
guardarraíl, un muro, etc. que entra en el área de detección es corta
• Al conducir cuesta arriba y cuesta abajo
por pendientes pronunciadas consecuti- vas, como colinas, baches en la carretera,
etc.
• Cuando los carriles son estrechos, o se conduce por el borde de un carril, y un
vehículo que circula por un carril no adya-
cente entra en el área de detección • Durante la conducción por carreteras con
curvas pronunciadas, cu rvas consecutivas
o superficies irregulares • Cuando los neumáticos patinan o giran
• Cuando la distancia entre su vehículo y el
vehículo que circula por detrás es corta • Cuando en la parte trasera del vehículo se
ha instalado un accesorio (como un
soporte para bicicletas)
*: Si está instalado
■Tipos de sensores
Hatchback
Sensores de esquina delanteros
Sensores centrales delanteros
Sensores de esquina traseros
Sensores centrales traseros
Sensores delanteros laterales (si
están instalados)
Sensor de asistencia al
aparcamiento de Toyota*
Los sensores miden la distancia
entre su vehículo y objetos, por
ejemplo, una pared, al aparcar en
paralelo o maniobrar en un garaje
y la comunican a través del visua-
lizador de información múltiple, la
pantalla de visualización frontal (si
está instalada), el visualizador del
sistema de audio (si está insta-
lado) y un indicador acústico.
Compruebe siempre el área cir-
cundante cuando utilice este sis-
tema.
Componentes del sistema
