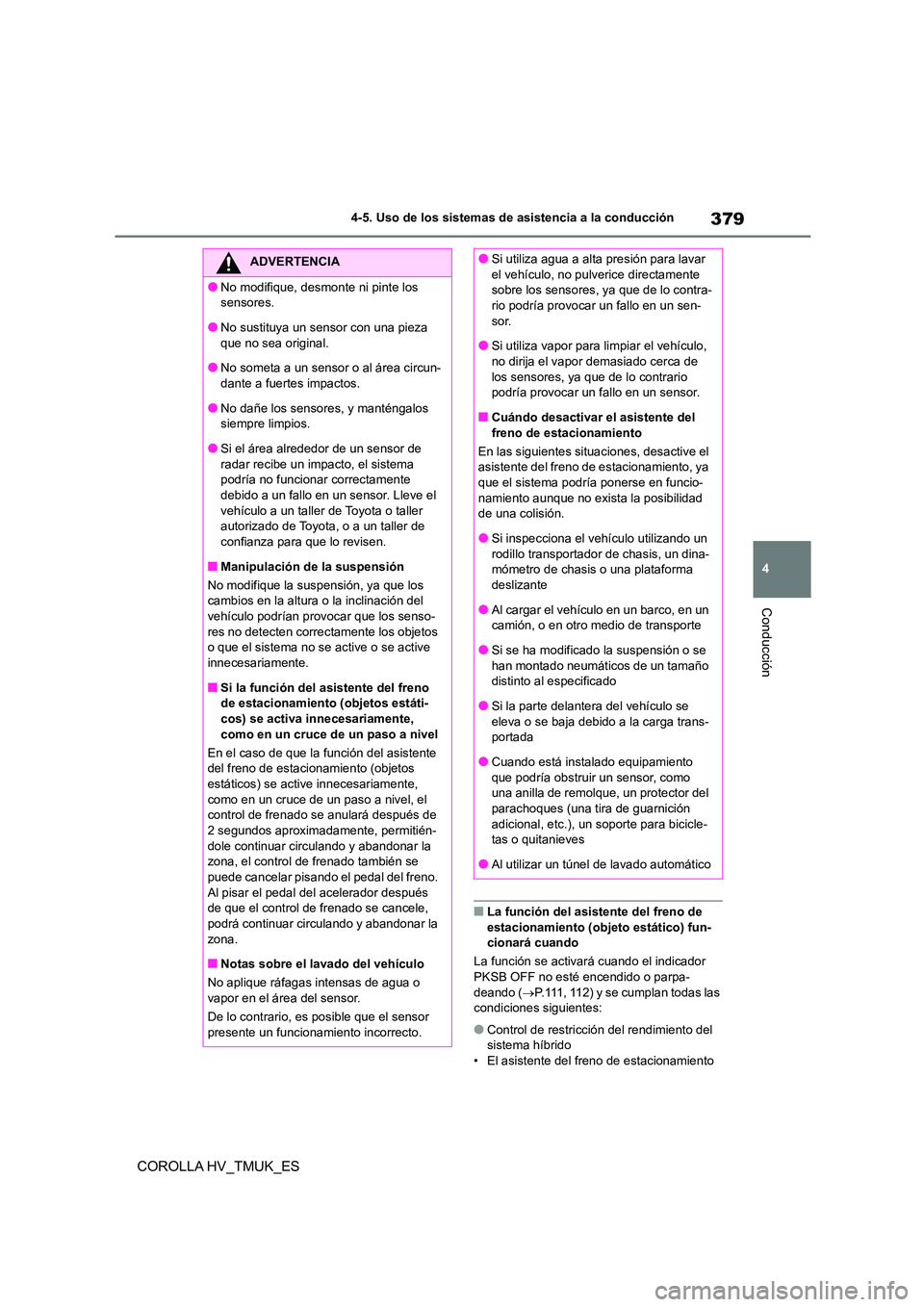

379
4
4-5. Uso de los sistemas de asistencia a la conducción
Conducción
COROLLA HV_TMUK_ES
■La función del asistente del freno de
estacionamiento (objeto estático) fun- cionará cuando
La función se activará cuando el indicador
PKSB OFF no esté encendido o parpa-
deando ( P.111, 112) y se cumplan todas las condiciones siguientes:
●Control de restricci ón del rendimiento del sistema híbrido
• El asistente del freno de estacionamiento
ADVERTENCIA
●No modifique, desmonte ni pinte los
sensores.
●No sustituya un sensor con una pieza que no sea original.
●No someta a un sensor o al área circun-
dante a fuertes impactos.
●No dañe los sensores, y manténgalos
siempre limpios.
●Si el área alrededor de un sensor de radar recibe un impacto, el sistema
podría no funcionar correctamente
debido a un fallo en un sensor. Lleve el vehículo a un taller de Toyota o taller
autorizado de Toyota, o a un taller de
confianza para que lo revisen.
■Manipulación de la suspensión
No modifique la suspensión, ya que los
cambios en la altura o la inclinación del
vehículo podrían provocar que los senso- res no detecten correctamente los objetos
o que el sistema no se active o se active
innecesariamente.
■Si la función del asistente del freno
de estacionamiento (objetos estáti-
cos) se activa innecesariamente,
como en un cruce de un paso a nivel
En el caso de que la función del asistente del freno de estacionamiento (objetos
estáticos) se active innecesariamente,
como en un cruce de un paso a nivel, el control de frenado se anulará después de
2 segundos aproximadamente, permitién-
dole continuar circulando y abandonar la zona, el control de frenado también se
puede cancelar pisando el pedal del freno.
Al pisar el pedal del acelerador después de que el control de frenado se cancele,
podrá continuar circulando y abandonar la
zona.
■Notas sobre el lavado del vehículo
No aplique ráfagas intensas de agua o
vapor en el área del sensor.
De lo contrario, es posible que el sensor
presente un funcionamiento incorrecto.
●Si utiliza agua a alta presión para lavar
el vehículo, no pulverice directamente
sobre los sensores, ya que de lo contra- rio podría provocar un fallo en un sen-
sor.
●Si utiliza vapor para limpiar el vehículo, no dirija el vapor demasiado cerca de
los sensores, ya que de lo contrario
podría provocar un fallo en un sensor.
■Cuándo desactivar el asistente del freno de estacionamiento
En las siguientes situaciones, desactive el
asistente del freno de estacionamiento, ya
que el sistema podría ponerse en funcio- namiento aunque no exista la posibilidad
de una colisión.
●Si inspecciona el v ehículo utilizando un rodillo transportador de chasis, un dina-
mómetro de chasis o una plataforma
deslizante
●Al cargar el vehículo en un barco, en un
camión, o en otro medio de transporte
●Si se ha modificado la suspensión o se han montado neumáticos de un tamaño
distinto al especificado
●Si la parte delantera del vehículo se eleva o se baja debido a la carga trans-
portada
●Cuando está instalado equipamiento que podría obstruir un sensor, como
una anilla de remolque, un protector del
parachoques (una tira de guarnición adicional, etc.), un soporte para bicicle-
tas o quitanieves
●Al utilizar un túnel de lavado automático

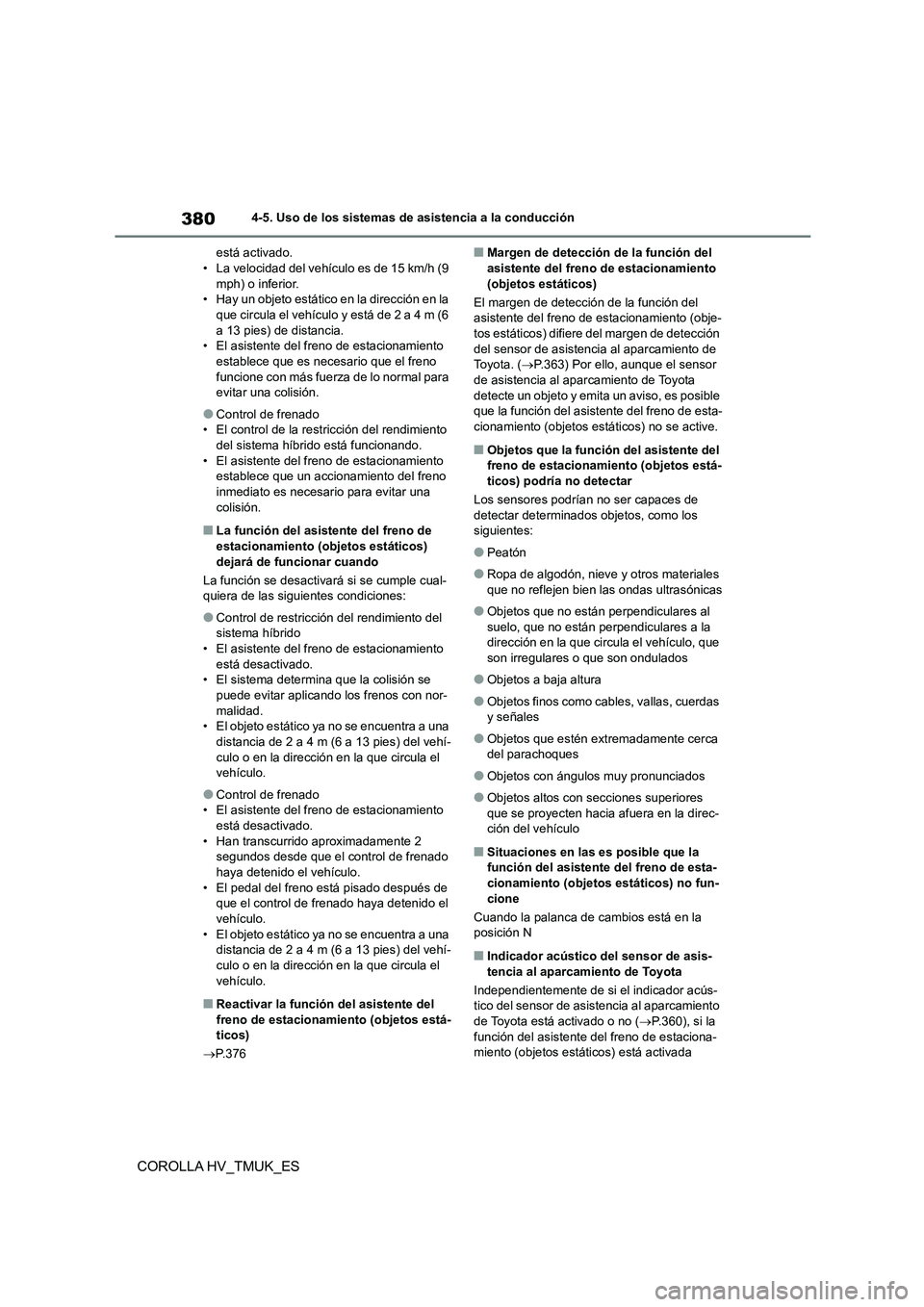

Page 382 of 694

3804-5. Uso de los sistemas de asistencia a la conducción
COROLLA HV_TMUK_ES
está activado. • La velocidad del vehículo es de 15 km/h (9
mph) o inferior.
• Hay un objeto estático en la dirección en la que circula el vehículo y está de 2 a 4 m (6
a 13 pies) de distancia.
• El asistente del freno de estacionamiento establece que es necesario que el freno
funcione con más fuerza de lo normal para
evitar una colisión.
●Control de frenado
• El control de la restricción del rendimiento
del sistema híbrido está funcionando. • El asistente del freno de estacionamiento
establece que un accionamiento del freno
inmediato es necesario para evitar una colisión.
■La función del asistente del freno de
estacionamiento (objetos estáticos)
dejará de funcionar cuando
La función se desactivará si se cumple cual- quiera de las siguientes condiciones:
●Control de restricción del rendimiento del sistema híbrido
• El asistente del freno de estacionamiento
está desactivado. • El sistema determina que la colisión se
puede evitar aplicando los frenos con nor-
malidad. • El objeto estático ya no se encuentra a una
distancia de 2 a 4 m (6 a 13 pies) del vehí-
culo o en la dirección en la que circula el vehículo.
●Control de frenado• El asistente del freno de estacionamiento
está desactivado.
• Han transcurrido aproximadamente 2 segundos desde que el control de frenado
haya detenido el vehículo.
• El pedal del freno está pisado después de que el control de frenado haya detenido el
vehículo.
• El objeto estático ya no se encuentra a una distancia de 2 a 4 m (6 a 13 pies) del vehí-
culo o en la dirección en la que circula el
vehículo.
■Reactivar la función del asistente del freno de estacionamiento (objetos está-
ticos)
P.376
■Margen de detección de la función del asistente del freno de estacionamiento
(objetos estáticos)
El margen de detección de la función del
asistente del freno de estacionamiento (obje- tos estáticos) difiere del margen de detección
del sensor de asistencia al aparcamiento de
Toyota. ( P.363) Por ello, aunque el sensor de asistencia al aparcamiento de Toyota
detecte un objeto y emita un aviso, es posible
que la función del asistente del freno de esta-
cionamiento (objetos estáticos) no se active.
■Objetos que la función del asistente del freno de estacionamiento (objetos está-
ticos) podría no detectar
Los sensores podrían no ser capaces de
detectar determinados objetos, como los siguientes:
●Peatón
●Ropa de algodón, nieve y otros materiales
que no reflejen bien las ondas ultrasónicas
●Objetos que no están perpendiculares al
suelo, que no están perpendiculares a la dirección en la que circula el vehículo, que
son irregulares o que son ondulados
●Objetos a baja altura
●Objetos finos como cables, vallas, cuerdas y señales
●Objetos que estén extremadamente cerca del parachoques
●Objetos con ángulos muy pronunciados
●Objetos altos con secciones superiores
que se proyecten hacia afuera en la direc- ción del vehículo
■Situaciones en las es posible que la
función del asistente del freno de esta-
cionamiento (objetos estáticos) no fun- cione
Cuando la palanca de cambios está en la
posición N
■Indicador acústico del sensor de asis-
tencia al aparcamiento de Toyota
Independientemente de si el indicador acús- tico del sensor de asistencia al aparcamiento
de Toyota está activado o no ( P.360), si la
función del asistent e del freno de estaciona- miento (objetos estáticos) está activada
Page 383 of 694

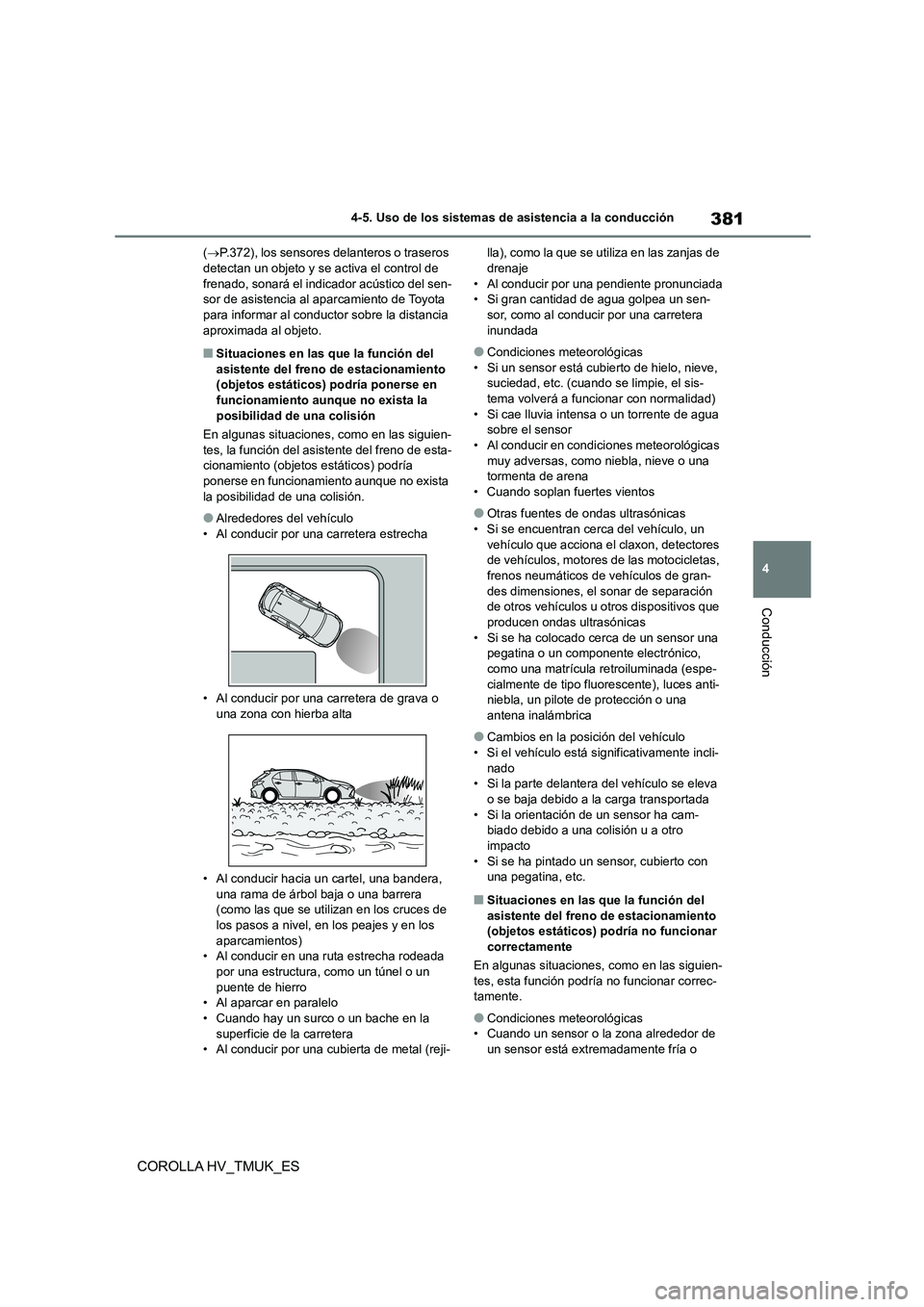

381
4
4-5. Uso de los sistemas de asistencia a la conducción
Conducción
COROLLA HV_TMUK_ES
( P.372), los sensores delanteros o traseros detectan un objeto y se activa el control de
frenado, sonará el indicador acústico del sen-
sor de asistencia al aparcamiento de Toyota para informar al conductor sobre la distancia
aproximada al objeto.
■Situaciones en las que la función del
asistente del freno de estacionamiento (objetos estáticos) podría ponerse en
funcionamiento aunque no exista la
posibilidad de una colisión
En algunas situaciones, como en las siguien-
tes, la función del asistente del freno de esta- cionamiento (objetos estáticos) podría
ponerse en funcionamiento aunque no exista
la posibilidad de una colisión.
●Alrededores del vehículo
• Al conducir por una carretera estrecha
• Al conducir por una carretera de grava o
una zona con hierba alta
• Al conducir hacia un cartel, una bandera,
una rama de árbol baja o una barrera (como las que se utilizan en los cruces de
los pasos a nivel, en los peajes y en los
aparcamientos) • Al conducir en una ruta estrecha rodeada
por una estructura, como un túnel o un
puente de hierro • Al aparcar en paralelo
• Cuando hay un surco o un bache en la
superficie de la carretera • Al conducir por una cubierta de metal (reji-
lla), como la que se utiliza en las zanjas de drenaje
• Al conducir por una pendiente pronunciada
• Si gran cantidad de agua golpea un sen- sor, como al conducir por una carretera
inundada
●Condiciones meteorológicas
• Si un sensor está cubierto de hielo, nieve,
suciedad, etc. (cuando se limpie, el sis- tema volverá a funcionar con normalidad)
• Si cae lluvia intensa o un torrente de agua
sobre el sensor
• Al conducir en condici ones meteorológicas muy adversas, como niebla, nieve o una
tormenta de arena
• Cuando soplan fuertes vientos
●Otras fuentes de ondas ultrasónicas
• Si se encuentran cerca del vehículo, un vehículo que acciona el claxon, detectores
de vehículos, motores de las motocicletas,
frenos neumáticos de vehículos de gran- des dimensiones, el sonar de separación
de otros vehículos u otros dispositivos que
producen ondas ultrasónicas • Si se ha colocado cerca de un sensor una
pegatina o un componente electrónico,
como una matrícula retroiluminada (espe- cialmente de tipo fluorescente), luces anti-
niebla, un pilote de protección o una
antena inalámbrica
●Cambios en la posición del vehículo
• Si el vehículo está significativamente incli- nado
• Si la parte delantera del vehículo se eleva
o se baja debido a la carga transportada • Si la orientación de un sensor ha cam-
biado debido a una colisión u a otro
impacto • Si se ha pintado un sensor, cubierto con
una pegatina, etc.
■Situaciones en las que la función del
asistente del freno de estacionamiento (objetos estáticos) podría no funcionar
correctamente
En algunas situaciones, como en las siguien-
tes, esta función podría no funcionar correc- tamente.
●Condiciones meteorológicas• Cuando un sensor o la zona alrededor de
un sensor está extremadamente fría o
Page 384 of 694

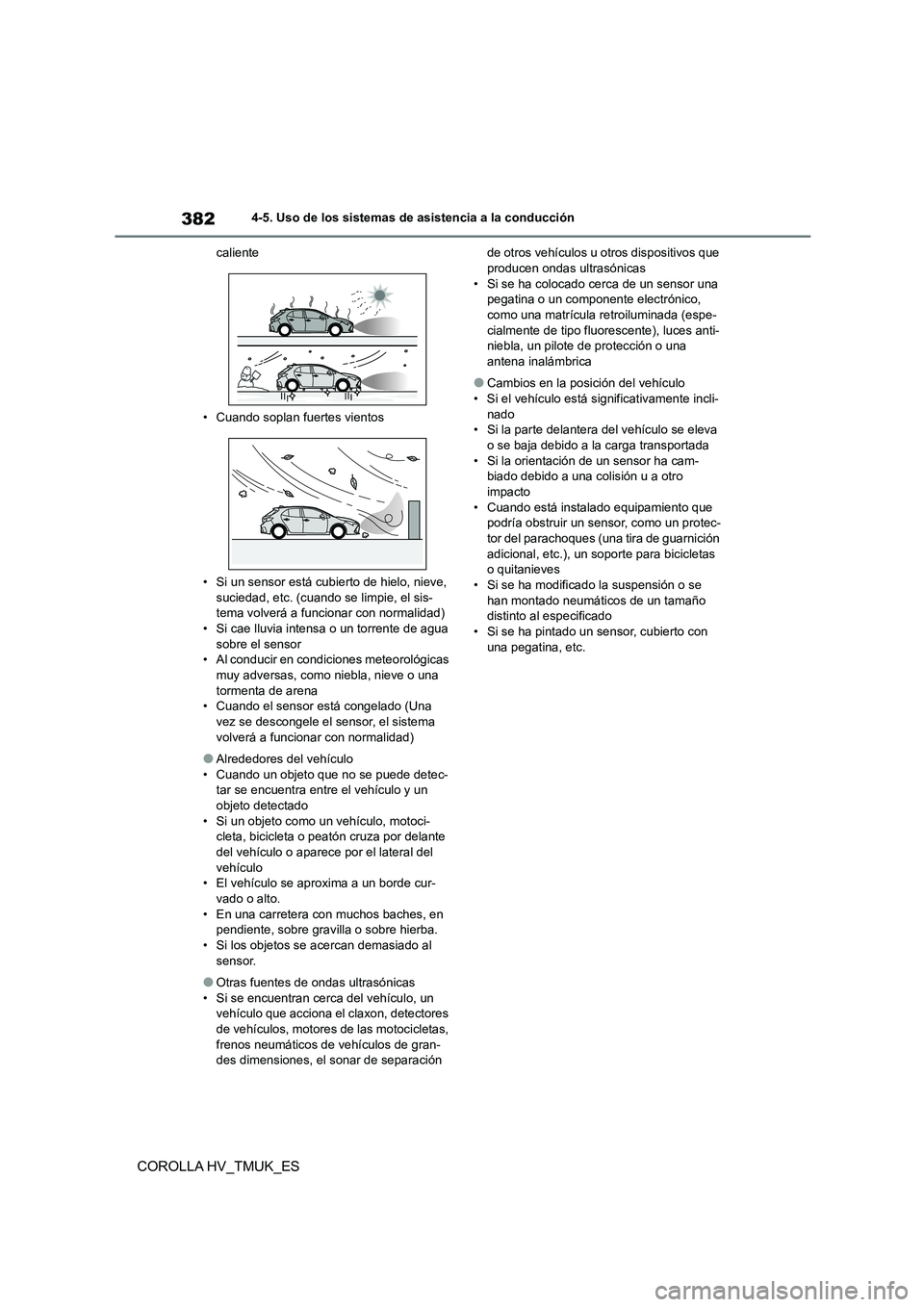

3824-5. Uso de los sistemas de asistencia a la conducción
COROLLA HV_TMUK_ES
caliente
• Cuando soplan fuertes vientos
• Si un sensor está cubierto de hielo, nieve, suciedad, etc. (cuando se limpie, el sis-
tema volverá a funcionar con normalidad)
• Si cae lluvia intensa o un torrente de agua sobre el sensor
• Al conducir en condi ciones meteorológicas
muy adversas, como niebla, nieve o una tormenta de arena
• Cuando el sensor está congelado (Una
vez se descongele el sensor, el sistema volverá a funcionar con normalidad)
●Alrededores del vehículo• Cuando un objeto que no se puede detec-
tar se encuentra entre el vehículo y un
objeto detectado • Si un objeto como un vehículo, motoci-
cleta, bicicleta o peatón cruza por delante
del vehículo o aparece por el lateral del vehículo
• El vehículo se aproxima a un borde cur-
vado o alto. • En una carretera con muchos baches, en
pendiente, sobre gravilla o sobre hierba.
• Si los objetos se acercan demasiado al sensor.
●Otras fuentes de ondas ultrasónicas• Si se encuentran cerca del vehículo, un
vehículo que acciona el claxon, detectores
de vehículos, motores de las motocicletas, frenos neumáticos de vehículos de gran-
des dimensiones, el sonar de separación
de otros vehículos u otros dispositivos que producen ondas ultrasónicas
• Si se ha colocado cerca de un sensor una
pegatina o un componente electrónico, como una matrícula retroiluminada (espe-
cialmente de tipo fluorescente), luces anti-
niebla, un pilote de protección o una antena inalámbrica
●Cambios en la posición del vehículo• Si el vehículo está significativamente incli-
nado
• Si la parte delantera del vehículo se eleva
o se baja debido a la carga transportada • Si la orientación de un sensor ha cam-
biado debido a una colisión u a otro
impacto • Cuando está instalado equipamiento que
podría obstruir un sensor, como un protec-
tor del parachoques (una tira de guarnición adicional, etc.), un soporte para bicicletas
o quitanieves
• Si se ha modificado la suspensión o se han montado neumáticos de un tamaño
distinto al especificado
• Si se ha pintado un sensor, cubierto con una pegatina, etc.
Page 385 of 694

383
4
4-5. Uso de los sistemas de asistencia a la conducción
Conducción
COROLLA HV_TMUK_ES
*: Si está instalado
Esta función se activará en situaciones co mo las siguientes si se detecta un vehí-
culo en la dirección en la que circula el vehículo.
■Al dar marcha atrás, se aproxima un vehículo y el pedal del freno no está
pisado, o se pisa tarde
P.355

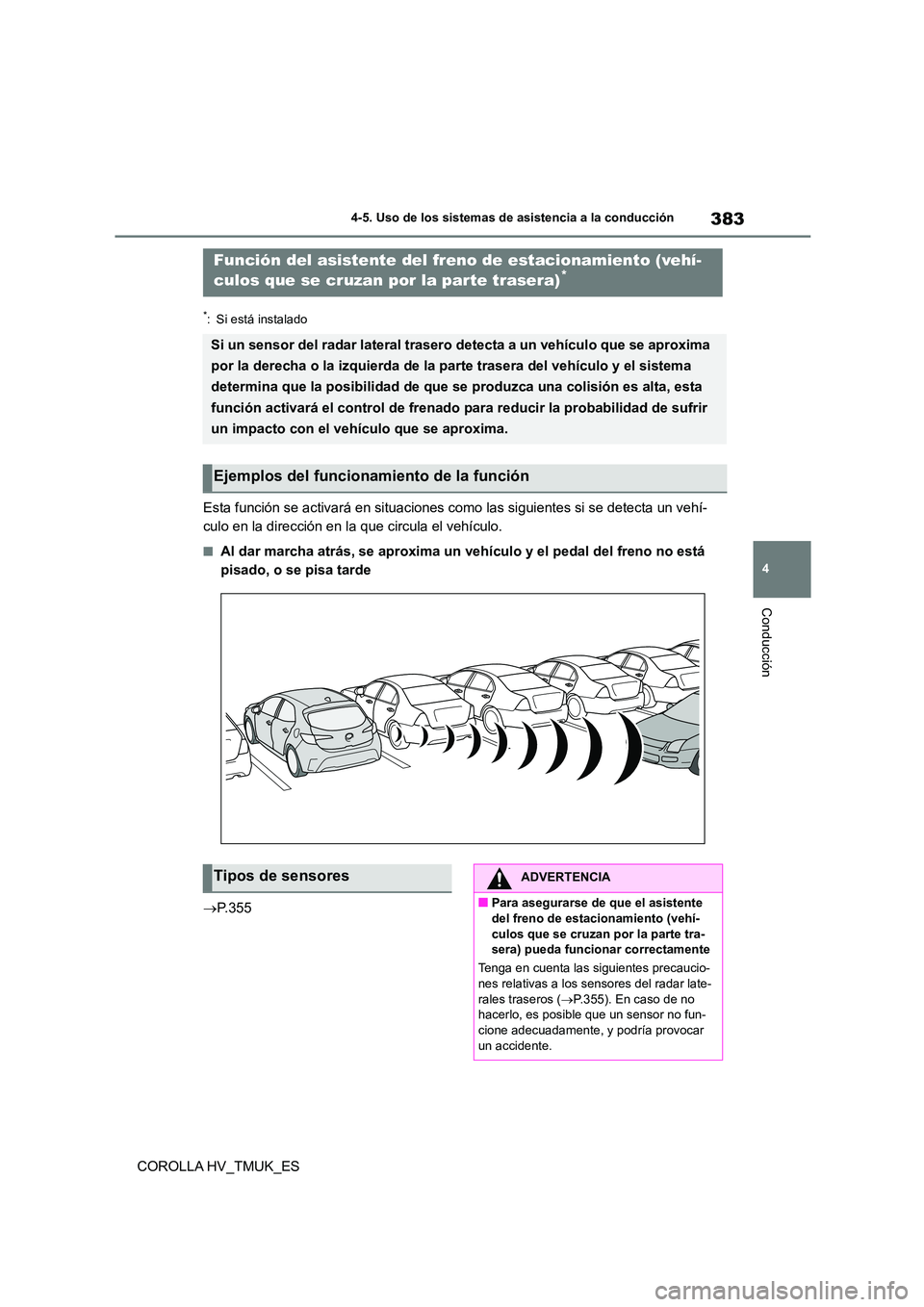

Función del asistente del freno de estacionamiento (vehí-
culos que se cruzan por la par te trasera)*
Si un sensor del radar lateral trasero detecta a un vehículo que se aproxima
por la derecha o la izquierda de la parte trasera del vehículo y el sistema
determina que la posibilidad de que se produzca una colisión es alta, esta
función activará el control de frenado para reducir la probabilidad de sufrir
un impacto con el vehículo que se aproxima.
Ejemplos del funcionamiento de la función
Tipos de sensoresADVERTENCIA
■Para asegurarse de que el asistente
del freno de estacionamiento (vehí-
culos que se cruzan por la parte tra- sera) pueda funcionar correctamente
Tenga en cuenta las siguientes precaucio-
nes relativas a los sensores del radar late-
rales traseros ( P.355). En caso de no hacerlo, es posible que un sensor no fun-
cione adecuadamente, y podría provocar
un accidente.
Page 386 of 694

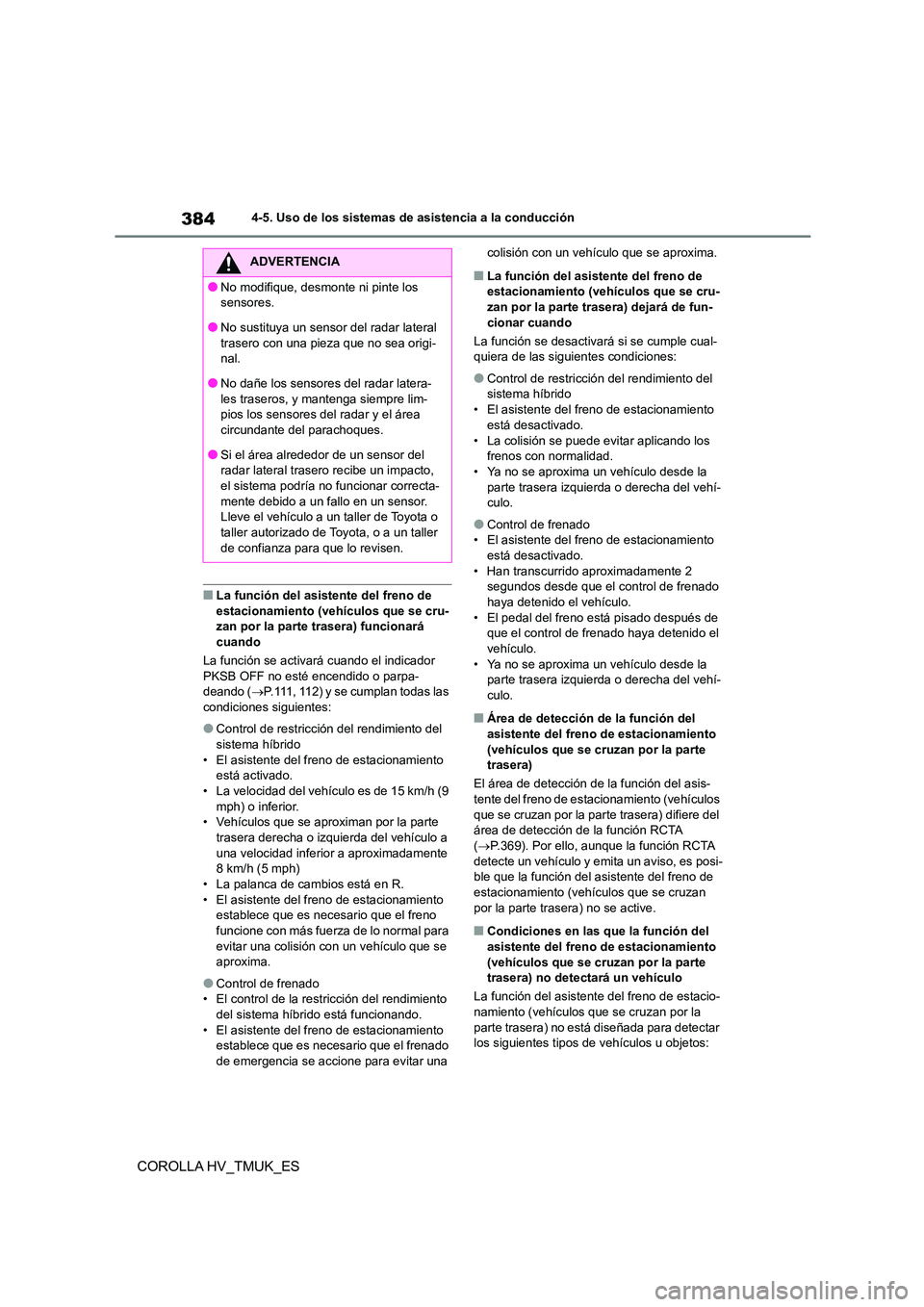

3844-5. Uso de los sistemas de asistencia a la conducción
COROLLA HV_TMUK_ES
■La función del asistente del freno de
estacionamiento (vehículos que se cru- zan por la parte trasera) funcionará
cuando
La función se activará cuando el indicador
PKSB OFF no esté encendido o parpa- deando ( P.111, 112) y se cumplan todas las
condiciones siguientes:
●Control de restricción del rendimiento del
sistema híbrido
• El asistente del freno de estacionamiento está activado.
• La velocidad del vehículo es de 15 km/h (9
mph) o inferior. • Vehículos que se aproximan por la parte
trasera derecha o izquierda del vehículo a
una velocidad inferior a aproximadamente 8 km/h (5 mph)
• La palanca de cambios está en R.
• El asistente del freno de estacionamiento establece que es necesario que el freno
funcione con más fuerza de lo normal para
evitar una colisión con un vehículo que se aproxima.
●Control de frenado• El control de la restricción del rendimiento
del sistema híbrido está funcionando.
• El asistente del freno de estacionamiento establece que es necesario que el frenado
de emergencia se accione para evitar una
colisión con un vehículo que se aproxima.
■La función del asistente del freno de estacionamiento (vehículos que se cru-
zan por la parte trasera) dejará de fun-
cionar cuando
La función se desactivará si se cumple cual- quiera de las siguientes condiciones:
●Control de restricci ón del rendimiento del sistema híbrido
• El asistente del freno de estacionamiento
está desactivado.
• La colisión se puede evitar aplicando los frenos con normalidad.
• Ya no se aproxima un vehículo desde la
parte trasera izquierda o derecha del vehí- culo.
●Control de frenado• El asistente del freno de estacionamiento
está desactivado.
• Han transcurrido aproximadamente 2 segundos desde que el control de frenado
haya detenido el vehículo.
• El pedal del freno está pisado después de que el control de frenado haya detenido el
vehículo.
• Ya no se aproxima un vehículo desde la parte trasera izquierda o derecha del vehí-
culo.
■Área de detección de la función del
asistente del freno de estacionamiento (vehículos que se cruzan por la parte
trasera)
El área de detección de la función del asis-
tente del freno de estacionamiento (vehículos que se cruzan por la parte trasera) difiere del
área de detección de la función RCTA
( P.369). Por ello, aunque la función RCTA detecte un vehículo y emita un aviso, es posi-
ble que la función del asistente del freno de
estacionamiento (vehículos que se cruzan por la parte trasera) no se active.
■Condiciones en las que la función del
asistente del freno de estacionamiento
(vehículos que se cruzan por la parte trasera) no detectará un vehículo
La función del asistente del freno de estacio-
namiento (vehículos que se cruzan por la
parte trasera) no está diseñada para detectar los siguientes tipos de vehículos u objetos:
ADVERTENCIA
●No modifique, desmonte ni pinte los
sensores.
●No sustituya un sensor del radar lateral trasero con una pieza que no sea origi-
nal.
●No dañe los sensores del radar latera- les traseros, y mantenga siempre lim-
pios los sensores del radar y el área
circundante del parachoques.
●Si el área alrededor de un sensor del
radar lateral trasero recibe un impacto,
el sistema podría no funcionar correcta- mente debido a un fallo en un sensor.
Lleve el vehículo a un taller de Toyota o
taller autorizado de Toyota, o a un taller de confianza para que lo revisen.
Page 387 of 694

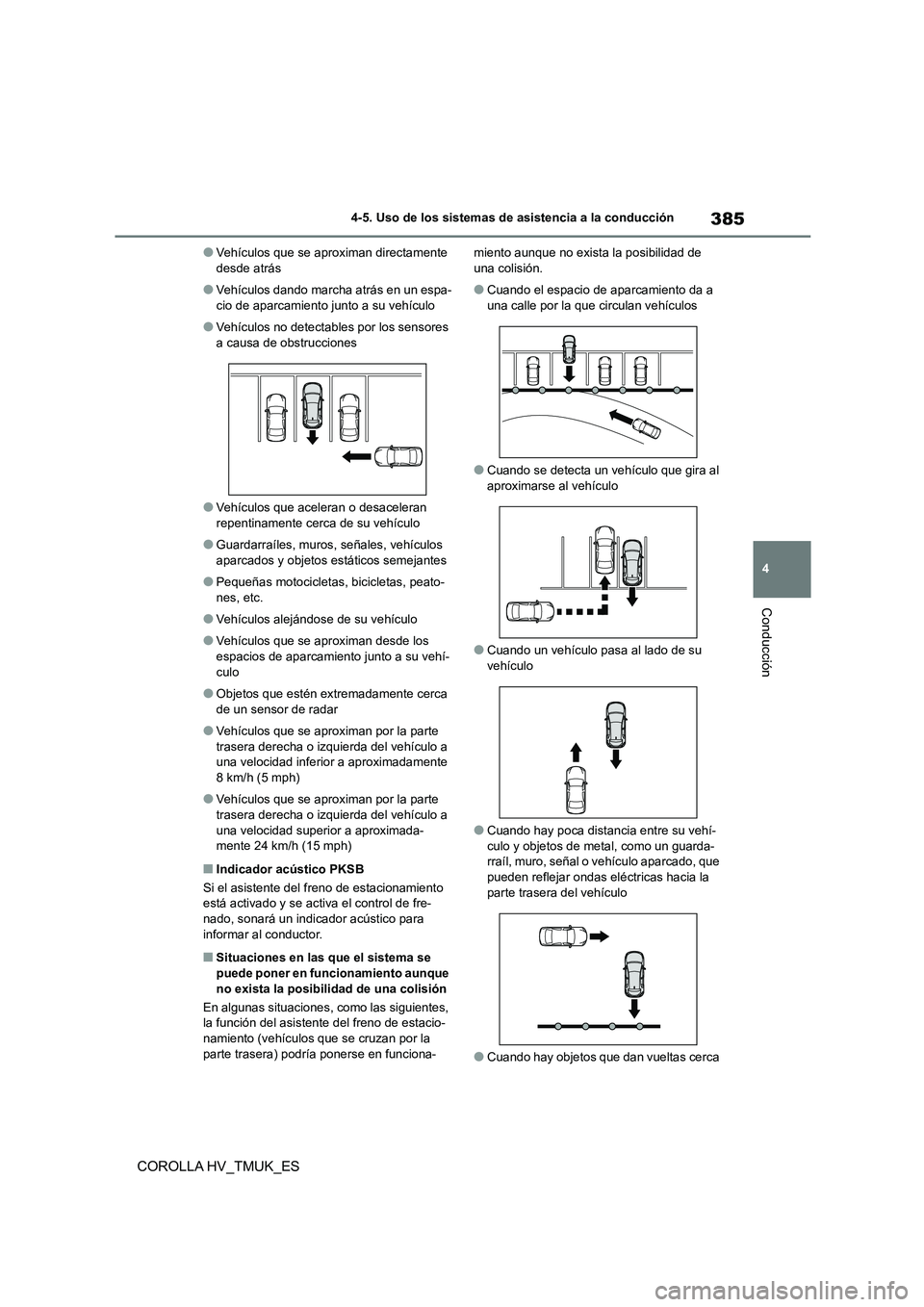

385
4
4-5. Uso de los sistemas de asistencia a la conducción
Conducción
COROLLA HV_TMUK_ES
●Vehículos que se aproximan directamente desde atrás
●Vehículos dando marcha atrás en un espa-cio de aparcamiento junto a su vehículo
●Vehículos no detectables por los sensores a causa de obstrucciones
●Vehículos que aceleran o desaceleran
repentinamente cerca de su vehículo
●Guardarraíles, muros, señales, vehículos
aparcados y objetos estáticos semejantes
●Pequeñas motocicletas , bicicletas, peato-
nes, etc.
●Vehículos alejándose de su vehículo
●Vehículos que se aproximan desde los
espacios de aparcamiento junto a su vehí-
culo
●Objetos que estén extremadamente cerca
de un sensor de radar
●Vehículos que se aproximan por la parte
trasera derecha o izquierda del vehículo a una velocidad inferior a aproximadamente
8 km/h (5 mph)
●Vehículos que se aproximan por la parte
trasera derecha o izquierda del vehículo a
una velocidad superior a aproximada- mente 24 km/h (15 mph)
■Indicador acústico PKSB
Si el asistente del freno de estacionamiento
está activado y se ac tiva el control de fre-
nado, sonará un indicador acústico para informar al conductor.
■Situaciones en las que el sistema se
puede poner en funcionamiento aunque
no exista la posibilidad de una colisión
En algunas situaciones, como las siguientes, la función del asistent e del freno de estacio-
namiento (vehículos que se cruzan por la
parte trasera) podría ponerse en funciona-
miento aunque no exista la posibilidad de una colisión.
●Cuando el espacio de aparcamiento da a una calle por la que circulan vehículos
●Cuando se detecta un vehículo que gira al
aproximarse al vehículo
●Cuando un vehículo pasa al lado de su
vehículo
●Cuando hay poca distancia entre su vehí-
culo y objetos de metal, como un guarda- rraíl, muro, señal o vehículo aparcado, que
pueden reflejar ondas eléctricas hacia la
parte trasera del vehículo
●Cuando hay objetos que dan vueltas cerca
Page 388 of 694

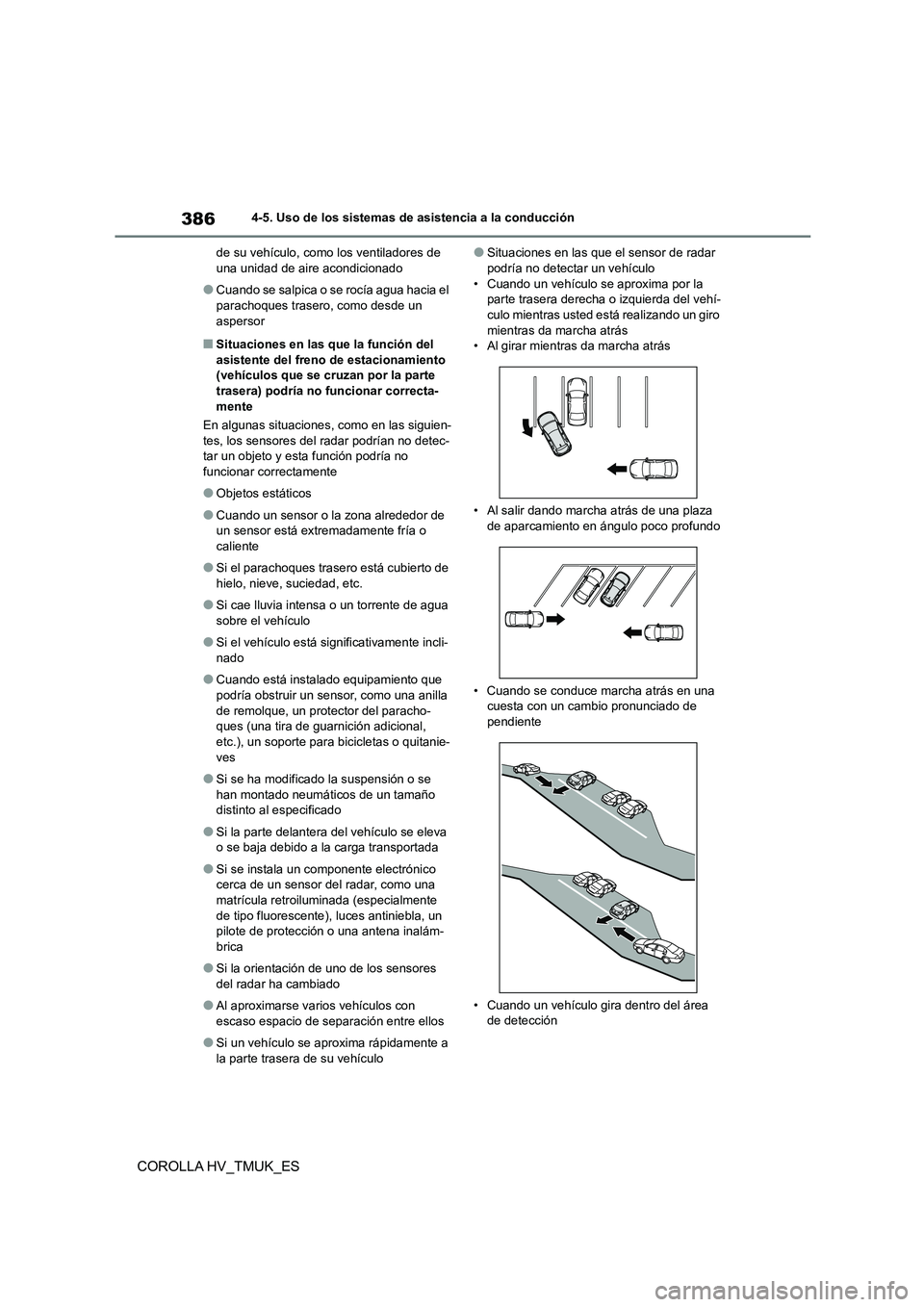

3864-5. Uso de los sistemas de asistencia a la conducción
COROLLA HV_TMUK_ES
de su vehículo, como los ventiladores de una unidad de aire acondicionado
●Cuando se salpica o se rocía agua hacia el parachoques trasero, como desde un
aspersor
■Situaciones en las que la función del
asistente del freno de estacionamiento (vehículos que se cruzan por la parte
trasera) podría no funcionar correcta-
mente
En algunas situaciones, como en las siguien-
tes, los sensores del radar podrían no detec- tar un objeto y esta función podría no
funcionar correctamente
●Objetos estáticos
●Cuando un sensor o la zona alrededor de un sensor está extremadamente fría o
caliente
●Si el parachoques traser o está cubierto de
hielo, nieve, suciedad, etc.
●Si cae lluvia intensa o un torrente de agua
sobre el vehículo
●Si el vehículo está significativamente incli-
nado
●Cuando está instalado equipamiento que
podría obstruir un sensor, como una anilla
de remolque, un protector del paracho- ques (una tira de guarnición adicional,
etc.), un soporte para bicicletas o quitanie-
ves
●Si se ha modificado la suspensión o se
han montado neumáticos de un tamaño distinto al especificado
●Si la parte delantera del vehículo se eleva o se baja debido a la carga transportada
●Si se instala un componente electrónico cerca de un sensor del radar, como una
matrícula retroiluminada (especialmente
de tipo fluorescente), luces antiniebla, un pilote de protección o una antena inalám-
brica
●Si la orientación de uno de los sensores
del radar ha cambiado
●Al aproximarse varios vehículos con
escaso espacio de separación entre ellos
●Si un vehículo se aproxima rápidamente a
la parte trasera de su vehículo
●Situaciones en las que el sensor de radar podría no detectar un vehículo
• Cuando un vehículo se aproxima por la
parte trasera derecha o izquierda del vehí- culo mientras usted es tá realizando un giro
mientras da marcha atrás
• Al girar mientras da marcha atrás
• Al salir dando marcha atrás de una plaza
de aparcamiento en ángulo poco profundo
• Cuando se conduce marcha atrás en una
cuesta con un cambio pronunciado de
pendiente
• Cuando un vehículo gira dentro del área de detección
Page 389 of 694

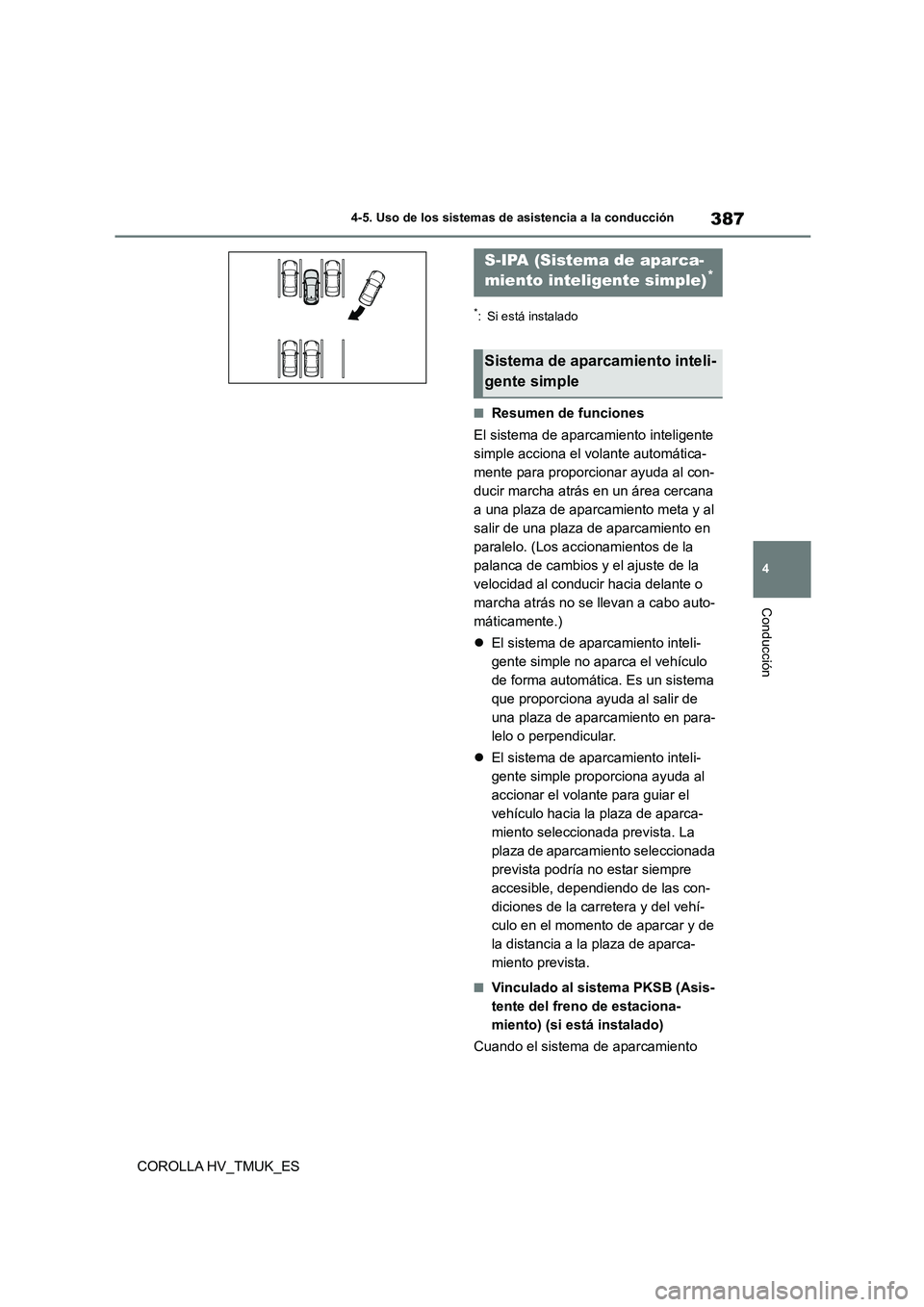

387
4
4-5. Uso de los sistemas de asistencia a la conducción
Conducción
COROLLA HV_TMUK_ES
*: Si está instalado
■Resumen de funciones
El sistema de aparcamiento inteligente
simple acciona el volante automática-
mente para proporcionar ayuda al con-
ducir marcha atrás en un área cercana
a una plaza de aparcamiento meta y al
salir de una plaza de aparcamiento en
paralelo. (Los accionamientos de la
palanca de cambios y el ajuste de la
velocidad al conducir hacia delante o
marcha atrás no se llevan a cabo auto-
máticamente.)
El sistema de aparcamiento inteli-
gente simple no aparca el vehículo
de forma automática. Es un sistema
que proporciona ayuda al salir de
una plaza de aparcamiento en para-
lelo o perpendicular.
El sistema de aparcamiento inteli-
gente simple proporciona ayuda al
accionar el volante para guiar el
vehículo hacia la plaza de aparca-
miento seleccionada prevista. La
plaza de aparcamiento seleccionada
prevista podría no estar siempre
accesible, dependiendo de las con-
diciones de la carretera y del vehí-
culo en el momento de aparcar y de
la distancia a la plaza de aparca-
miento prevista.
■Vinculado al sistema PKSB (Asis-
tente del freno de estaciona-
miento) (si está instalado)
Cuando el sistema de aparcamiento
S-IPA (Sistema de aparca-
miento inteligente simple)*
Sistema de aparcamiento inteli-
gente simple
Page 390 of 694

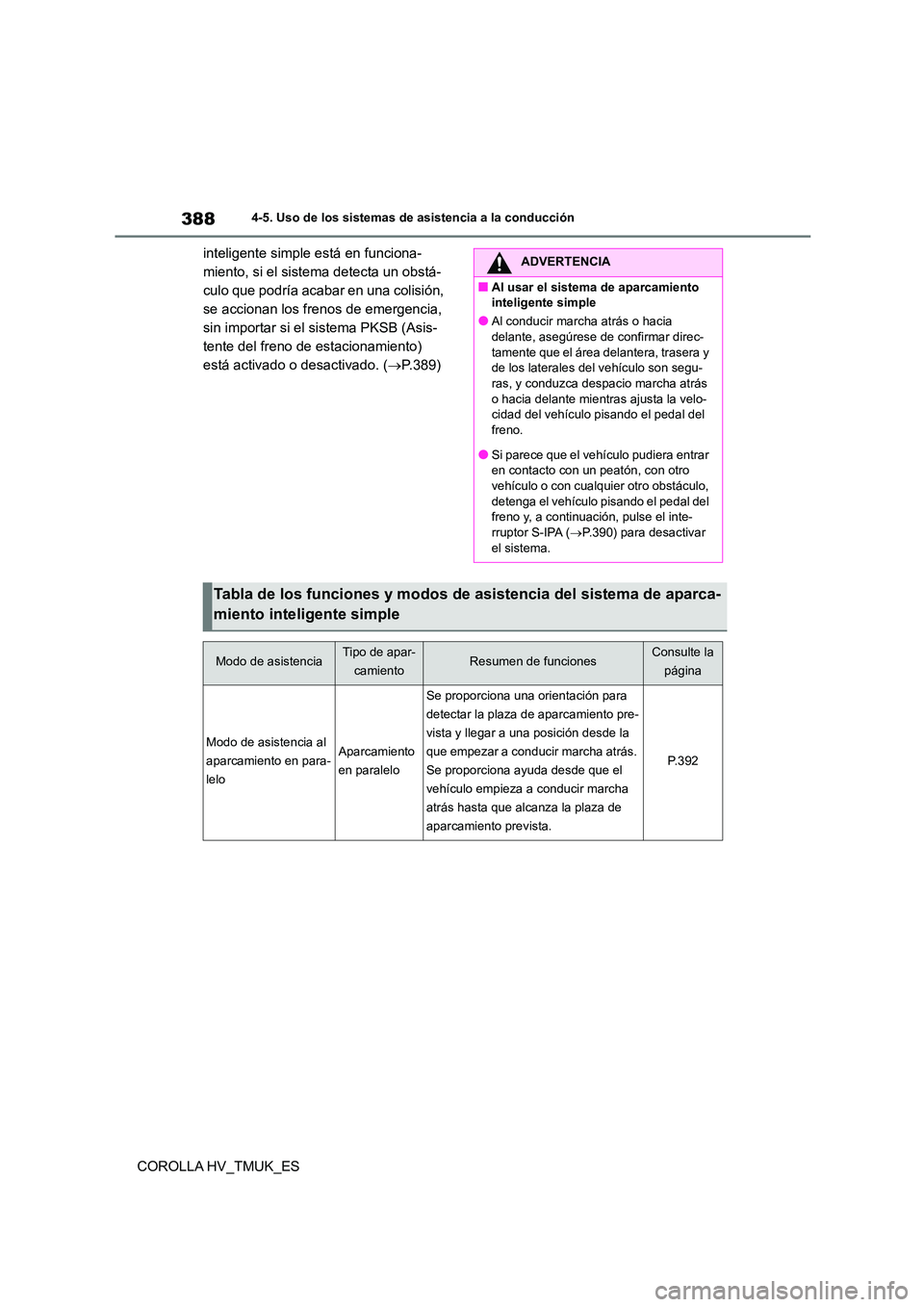

3884-5. Uso de los sistemas de asistencia a la conducción
COROLLA HV_TMUK_ES
inteligente simple está en funciona-
miento, si el sistema detecta un obstá-
culo que podría acabar en una colisión,
se accionan los frenos de emergencia,
sin importar si el sistema PKSB (Asis-
tente del freno de estacionamiento)
está activado o desactivado. ( P.389)
ADVERTENCIA
■Al usar el sistema de aparcamiento
inteligente simple
●Al conducir marcha atrás o hacia
delante, asegúrese de confirmar direc- tamente que el área delantera, trasera y
de los laterales del vehículo son segu-
ras, y conduzca despacio marcha atrás o hacia delante mientras ajusta la velo-
cidad del vehículo pisando el pedal del
freno.
●Si parece que el vehículo pudiera entrar
en contacto con un peatón, con otro
vehículo o con cualquier otro obstáculo, detenga el vehículo pisando el pedal del
freno y, a continuación, pulse el inte-
rruptor S-IPA ( P.390) para desactivar el sistema.
Tabla de los funciones y modos de asistencia del sistema de aparca-
miento inteligente simple
Modo de asistenciaTipo de apar-
camientoResumen de funcionesConsulte la
página
Modo de asistencia al
aparcamiento en para-
lelo
Aparcamiento
en paralelo
Se proporciona una orientación para
detectar la plaza de aparcamiento pre-
vista y llegar a una posición desde la
que empezar a conducir marcha atrás.
Se proporciona ayuda desde que el
vehículo empieza a conducir marcha
atrás hasta que alcanza la plaza de
aparcamiento prevista.
P. 3 9 2
