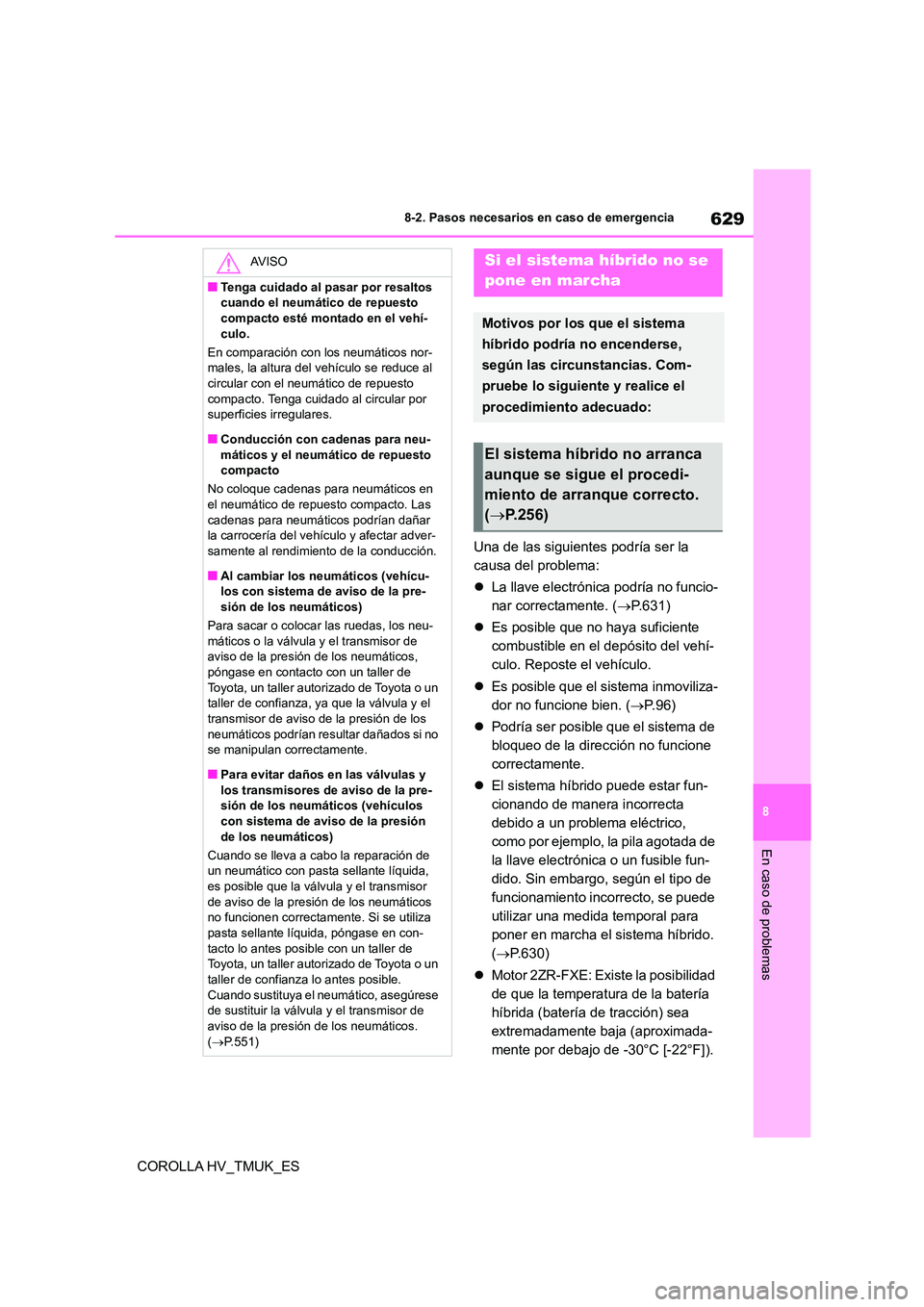

TOYOTA COROLLA HATCHBACK 2021 Manual del propietario (in Spanish)

629
8
8-2. Pasos necesarios en caso de emergencia
En caso de problemas
COROLLA HV_TMUK_ES
Una de las siguientes podría ser la
causa del problema:
 La llave electrónica podría no funcio-
nar correctamente. ( P.631)
 Es posible que no haya suficiente
combustible en el depósito del vehí-
culo. Reposte el vehículo.
 Es posible que el sistema inmoviliza-
dor no funcione bien. ( P.96)
 Podría ser posible que el sistema de
bloqueo de la dirección no funcione
correctamente.
 El sistema híbrido puede estar fun-
cionando de manera incorrecta
debido a un problema eléctrico,
como por ejemplo, la pila agotada de
la llave electrónica o un fusible fun-
dido. Sin embargo, según el tipo de
funcionamiento incorrecto, se puede
utilizar una medida temporal para
poner en marcha el sistema híbrido.
( P.630)
 Motor 2ZR-FXE: Existe la posibilidad
de que la temperatura de la batería
híbrida (batería de tracción) sea
extremadamente baja (aproximada-
mente por debajo de -30°C [-22°F]).
AV I S O
■Tenga cuidado al pasar por resaltos
cuando el neumático de repuesto
compacto esté montado en el vehí- culo.
En comparación con los neumáticos nor-
males, la altura del vehículo se reduce al
circular con el neumático de repuesto compacto. Tenga cuidado al circular por
superficies irregulares.
■Conducción con cadenas para neu- máticos y el neumático de repuesto
compacto
No coloque cadenas para neumáticos en
el neumático de repuesto compacto. Las cadenas para neumáticos podrían dañar
la carrocería del vehículo y afectar adver-
samente al rendimiento de la conducción.
■Al cambiar los neumáticos (vehícu-
los con sistema de aviso de la pre-
sión de los neumáticos)
Para sacar o colocar las ruedas, los neu- máticos o la válvula y el transmisor de
aviso de la presión de los neumáticos,
póngase en contacto con un taller de Toyota, un taller autorizado de Toyota o un
taller de confianza, ya que la válvula y el
transmisor de aviso de la presión de los
neumáticos podrían resultar dañados si no se manipulan correctamente.
■Para evitar daños en las válvulas y
los transmisores de aviso de la pre- sión de los neumáticos (vehículos
con sistema de aviso de la presión
de los neumáticos)
Cuando se lleva a cabo la reparación de un neumático con pasta sellante líquida,
es posible que la válvula y el transmisor
de aviso de la presión de los neumáticos no funcionen correctamente. Si se utiliza
pasta sellante líquida, póngase en con-
tacto lo antes posible con un taller de Toyota, un taller autorizado de Toyota o un
taller de confianza lo antes posible.
Cuando sustituya el neumático, asegúrese de sustituir la válvula y el transmisor de
aviso de la presión de los neumáticos.
( P.551)
Si el sistema híbrido no se
pone en marcha
Motivos por los que el sistema
híbrido podría no encenderse,
según las circunstancias. Com-
pruebe lo siguiente y realice el
procedimiento adecuado:
El sistema híbrido no arranca
aunque se sigue el procedi-
miento de arranque correcto.
( P.256)

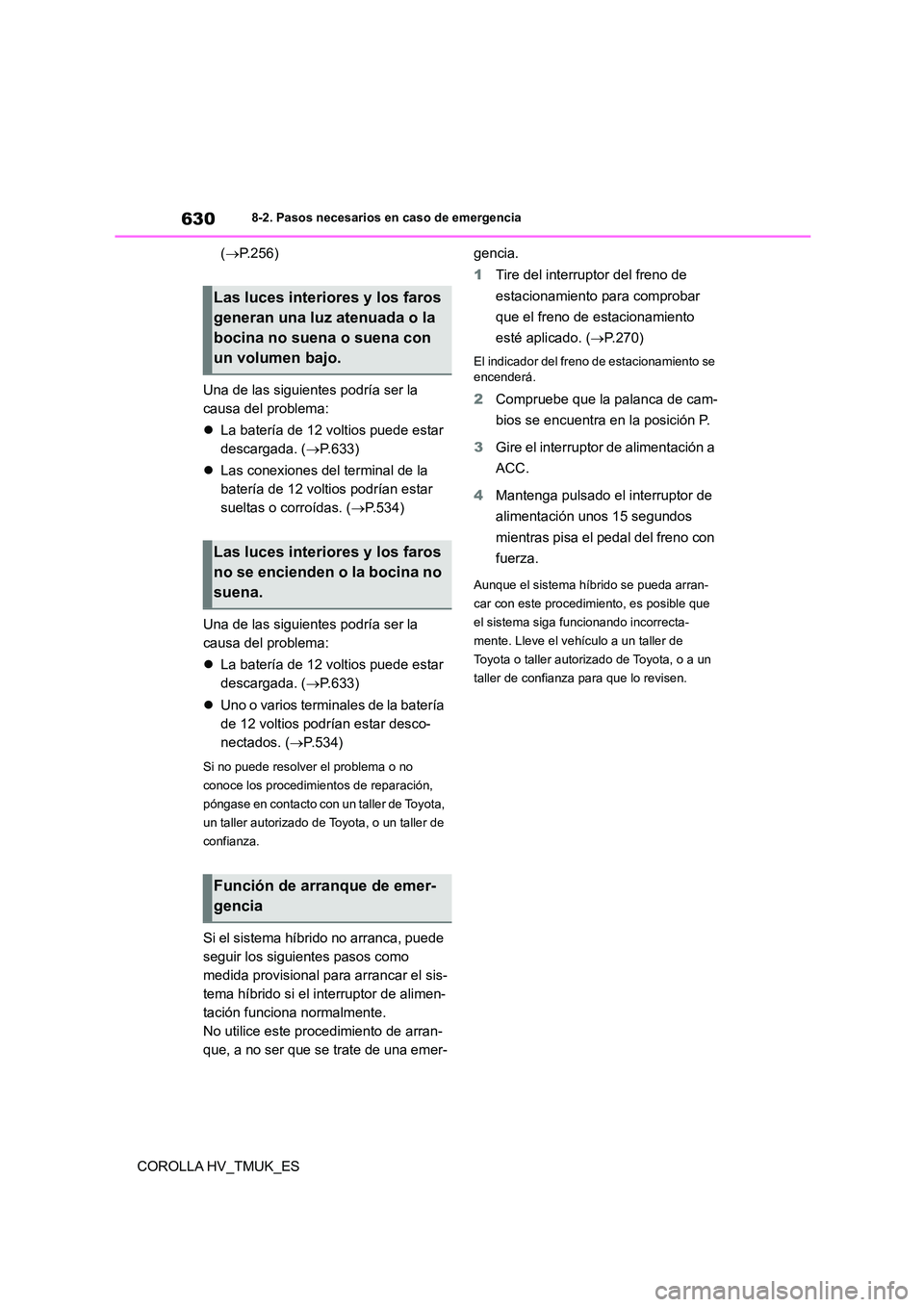

6308-2. Pasos necesarios en caso de emergencia
COROLLA HV_TMUK_ES
( P.256)
Una de las siguientes podría ser la
causa del problema:
 La batería de 12 voltios puede estar
descargada. ( P.633)
 Las conexiones del terminal de la
batería de 12 voltios podrían estar
sueltas o corroídas. ( P.534)
Una de las siguientes podría ser la
causa del problema:
 La batería de 12 voltios puede estar
descargada. ( P.633)
 Uno o varios terminales de la batería
de 12 voltios podrían estar desco-
nectados. ( P.534)
Si no puede resolver el problema o no
conoce los procedimient os de reparación,
póngase en contacto con un taller de Toyota,
un taller autorizado de Toyota, o un taller de
confianza.
Si el sistema híbrido no arranca, puede
seguir los siguientes pasos como
medida provisional para arrancar el sis-
tema híbrido si el interruptor de alimen-
tación funciona normalmente.
No utilice este procedimiento de arran-
que, a no ser que se trate de una emer-
gencia.
1 Tire del interruptor del freno de
estacionamiento para comprobar
que el freno de estacionamiento
esté aplicado. ( P.270)
El indicador del freno de estacionamiento se
encenderá.
2 Compruebe que la palanca de cam-
bios se encuentra en la posición P.
3 Gire el interruptor de alimentación a
ACC.
4 Mantenga pulsado el interruptor de
alimentación unos 15 segundos
mientras pisa el pedal del freno con
fuerza.
Aunque el sistema híbrido se pueda arran-
car con este procedimiento, es posible que
el sistema siga funcionando incorrecta-
mente. Lleve el vehículo a un taller de
Toyota o taller autorizado de Toyota, o a un
taller de confianza para que lo revisen.
Las luces interiores y los faros
generan una luz atenuada o la
bocina no suena o suena con
un volumen bajo.
Las luces interiores y los faros
no se encienden o la bocina no
suena.
Función de arranque de emer-
gencia

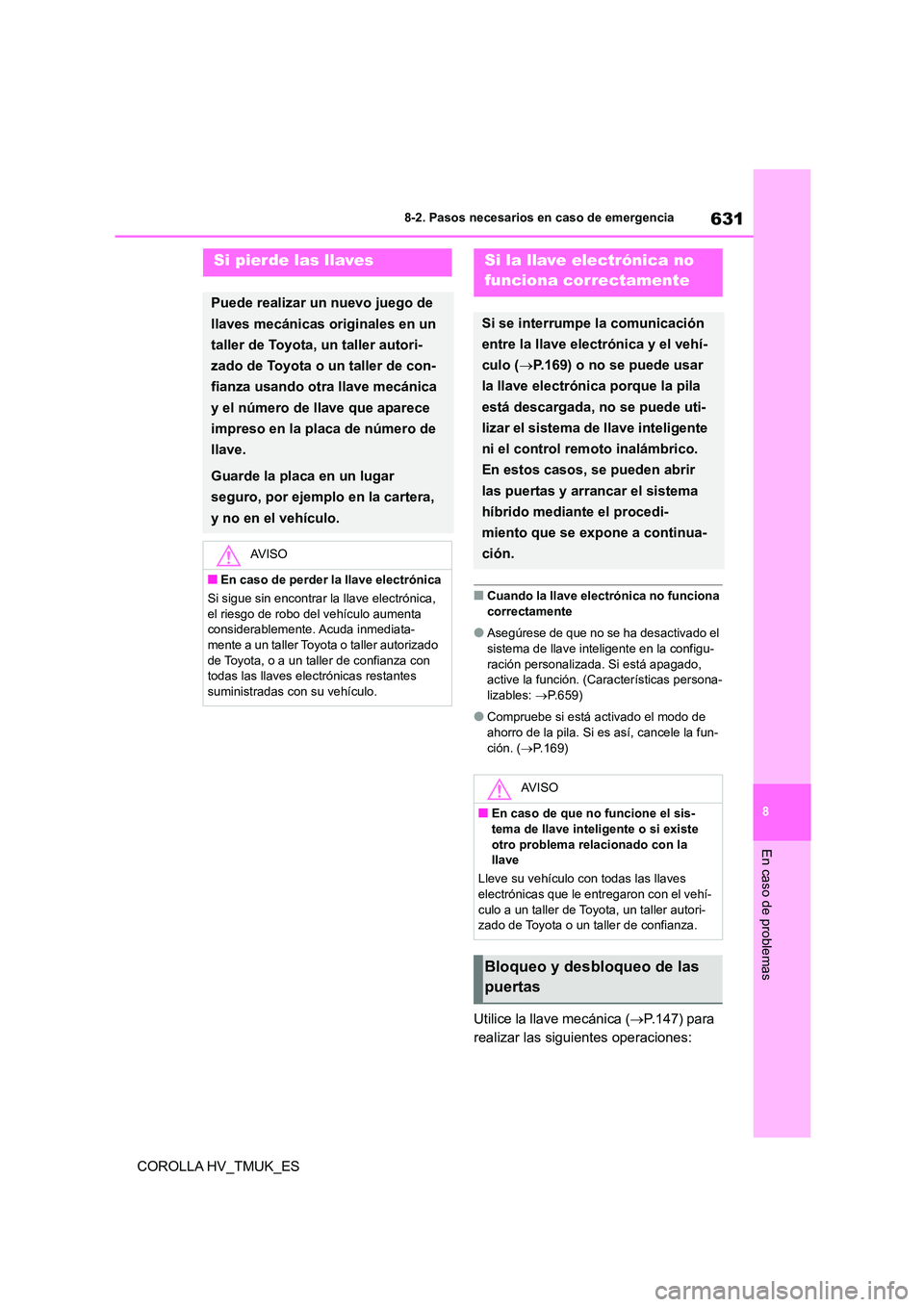

631
8
8-2. Pasos necesarios en caso de emergencia
En caso de problemas
COROLLA HV_TMUK_ES
■Cuando la llave electrónica no funciona
correctamente
●Asegúrese de que no se ha desactivado el
sistema de llave inteligente en la configu-
ración personalizada. Si está apagado, active la función. (Características persona-
lizables: P.659)
●Compruebe si está activado el modo de
ahorro de la pila. Si es así, cancele la fun-
ción. ( P.169)
Utilice la llave mecánica (P.147) para
realizar las siguientes operaciones:
Si pierde las llaves
Puede realizar un nuevo juego de
llaves mecánicas originales en un
taller de Toyota, un taller autori-
zado de Toyota o un taller de con-
fianza usando otra llave mecánica
y el número de llave que aparece
impreso en la placa de número de
llave.
Guarde la placa en un lugar
seguro, por ejemplo en la cartera,
y no en el vehículo.
AV I S O
■En caso de perder la llave electrónica
Si sigue sin encontrar la llave electrónica,
el riesgo de robo del vehículo aumenta considerablemente. Acuda inmediata-
mente a un taller Toyota o taller autorizado
de Toyota, o a un taller de confianza con todas las llaves electrónicas restantes
suministradas con su vehículo.
Si la llave electrónica no
funciona correctamente
Si se interrumpe la comunicación
entre la llave electrónica y el vehí-
culo ( P.169) o no se puede usar
la llave electrónica porque la pila
está descargada, no se puede uti-
lizar el sistema de llave inteligente
ni el control remoto inalámbrico.
En estos casos, se pueden abrir
las puertas y arrancar el sistema
híbrido mediante el procedi-
miento que se expone a continua-
ción.
AV I S O
■En caso de que no funcione el sis- tema de llave inteligente o si existe
otro problema relacionado con la
llave
Lleve su vehículo c on todas las llaves electrónicas que le entregaron con el vehí-
culo a un taller de Toyota, un taller autori-
zado de Toyota o un taller de confianza.
Bloqueo y desbloqueo de las
puertas

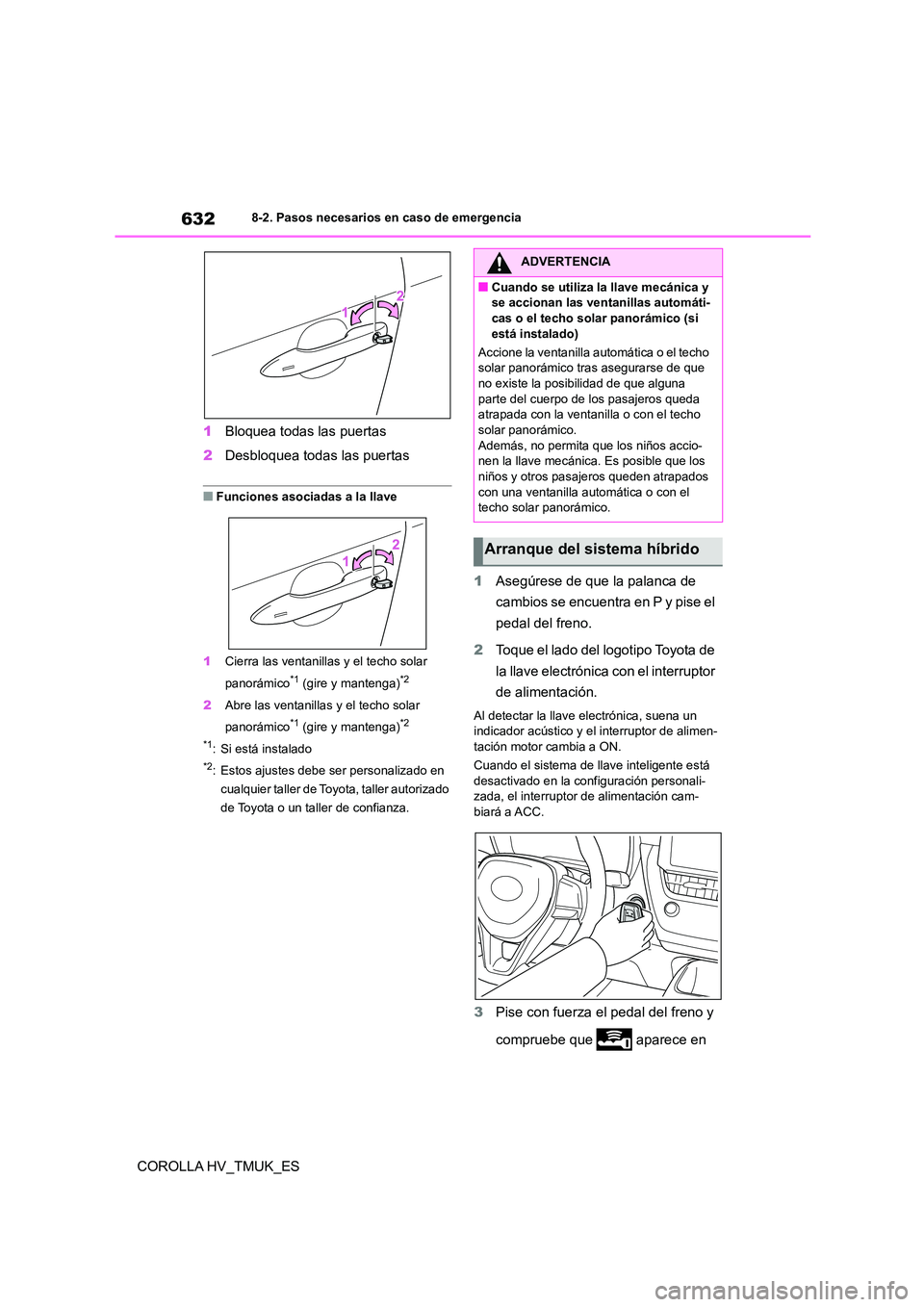

6328-2. Pasos necesarios en caso de emergencia
COROLLA HV_TMUK_ES
1 Bloquea todas las puertas
2 Desbloquea todas las puertas
■Funciones asociadas a la llave
1 Cierra las ventanillas y el techo solar
panorámico*1 (gire y mantenga)*2
2 Abre las ventanillas y el techo solar
panorámico*1 (gire y mantenga)*2
*1: Si está instalado
*2: Estos ajustes debe ser personalizado en
cualquier taller de Toyota, taller autorizado
de Toyota o un taller de confianza.
1 Asegúrese de que la palanca de
cambios se encuentra en P y pise el
pedal del freno.
2 Toque el lado del logotipo Toyota de
la llave electrónica con el interruptor
de alimentación.
Al detectar la llave electrónica, suena un indicador acústico y el interruptor de alimen-
tación motor cambia a ON.
Cuando el sistema de llave inteligente está
desactivado en la conf iguración personali- zada, el interruptor de alimentación cam-
biará a ACC.
3 Pise con fuerza el pedal del freno y
compruebe que aparece en
ADVERTENCIA
■Cuando se utiliza la llave mecánica y
se accionan las ventanillas automáti-
cas o el techo solar panorámico (si está instalado)
Accione la ventanilla automática o el techo
solar panorámico tras asegurarse de que
no existe la posibilidad de que alguna parte del cuerpo de los pasajeros queda
atrapada con la ventanilla o con el techo
solar panorámico. Además, no permita que los niños accio-
nen la llave mecánica. Es posible que los
niños y otros pasajeros queden atrapados con una ventanilla automática o con el
techo solar panorámico.
Arranque del sistema híbrido

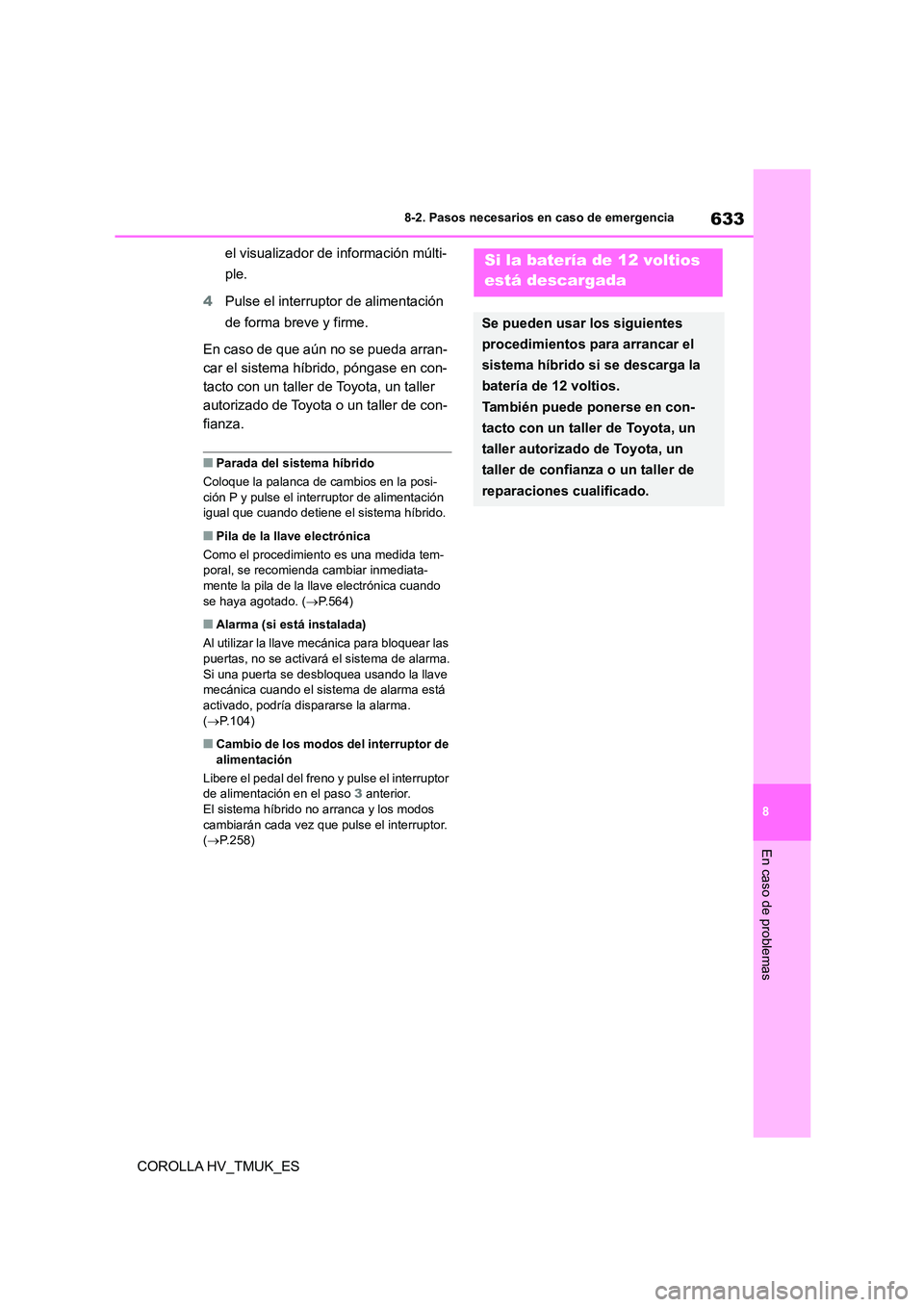

633
8
8-2. Pasos necesarios en caso de emergencia
En caso de problemas
COROLLA HV_TMUK_ES
el visualizador de información múlti-
ple.
4 Pulse el interruptor de alimentación
de forma breve y firme.
En caso de que aún no se pueda arran-
car el sistema híbrido, póngase en con-
tacto con un taller de Toyota, un taller
autorizado de Toyota o un taller de con-
fianza.
■Parada del sistema híbrido
Coloque la palanca de cambios en la posi-
ción P y pulse el interruptor de alimentación
igual que cuando detiene el sistema híbrido.
■Pila de la llave electrónica
Como el procedimiento es una medida tem- poral, se recomienda cambiar inmediata-
mente la pila de la llave electrónica cuando
se haya agotado. ( P.564)
■Alarma (si está instalada)
Al utilizar la llave mecánica para bloquear las puertas, no se activará el sistema de alarma.
Si una puerta se desbloquea usando la llave
mecánica cuando el sistema de alarma está activado, podría dispararse la alarma.
( P.104)
■Cambio de los modos del interruptor de
alimentación
Libere el pedal del freno y pulse el interruptor de alimentación en el paso 3 anterior.
El sistema híbrido no arranca y los modos
cambiarán cada vez que pulse el interruptor. ( P.258)
Si la batería de 12 voltios
está descargada
Se pueden usar los siguientes
procedimientos para arrancar el
sistema híbrido si se descarga la
batería de 12 voltios.
También puede ponerse en con-
tacto con un taller de Toyota, un
taller autorizado de Toyota, un
taller de confianza o un taller de
reparaciones cualificado.

6348-2. Pasos necesarios en caso de emergencia

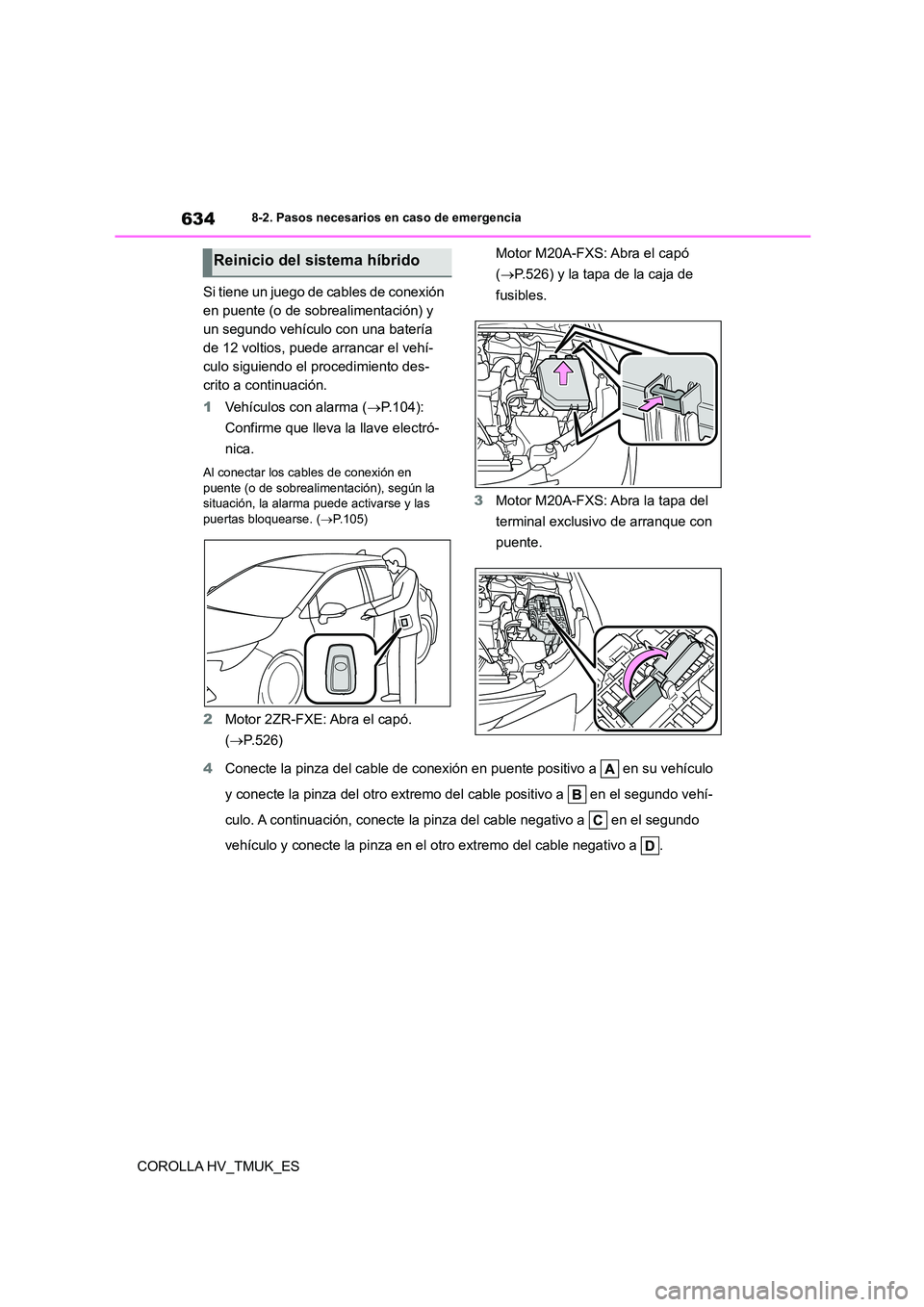

COROLLA HV_TMUK_ES
Si tiene un juego de cables de conexión
en puente (o de sobrealimentación) y
un segundo vehículo con una batería
de 12 voltios, puede arrancar el vehí-
culo siguiendo el procedimiento des-
crito a continuación.
1 Vehículos con alarma (P.104):
Confirme que lleva la llave electró-
nica.
Al conectar los c ables de conexión en
puente (o de sobrealimentación), según la
situación, la alarma puede activarse y las puertas bloquearse. ( P.105)
2Motor 2ZR-FXE: Abra el capó.
( P.526)
Motor M20A-FXS: Abra el capó
( P.526) y la tapa de la caja de
fusibles.
3 Motor M20A-FXS: Abra la tapa del
terminal exclusivo de arranque con
puente.
4 Conecte la pinza del cable de conexión en puente positivo a en su vehículo
y conecte la pinza del otro extremo del cable positivo a en el segundo vehí-
culo. A continuación, conecte la pinza del cable negativo a en el segundo
vehículo y conecte la pinza en el otro extremo del cable negativo a .
Reinicio del sistema híbrido

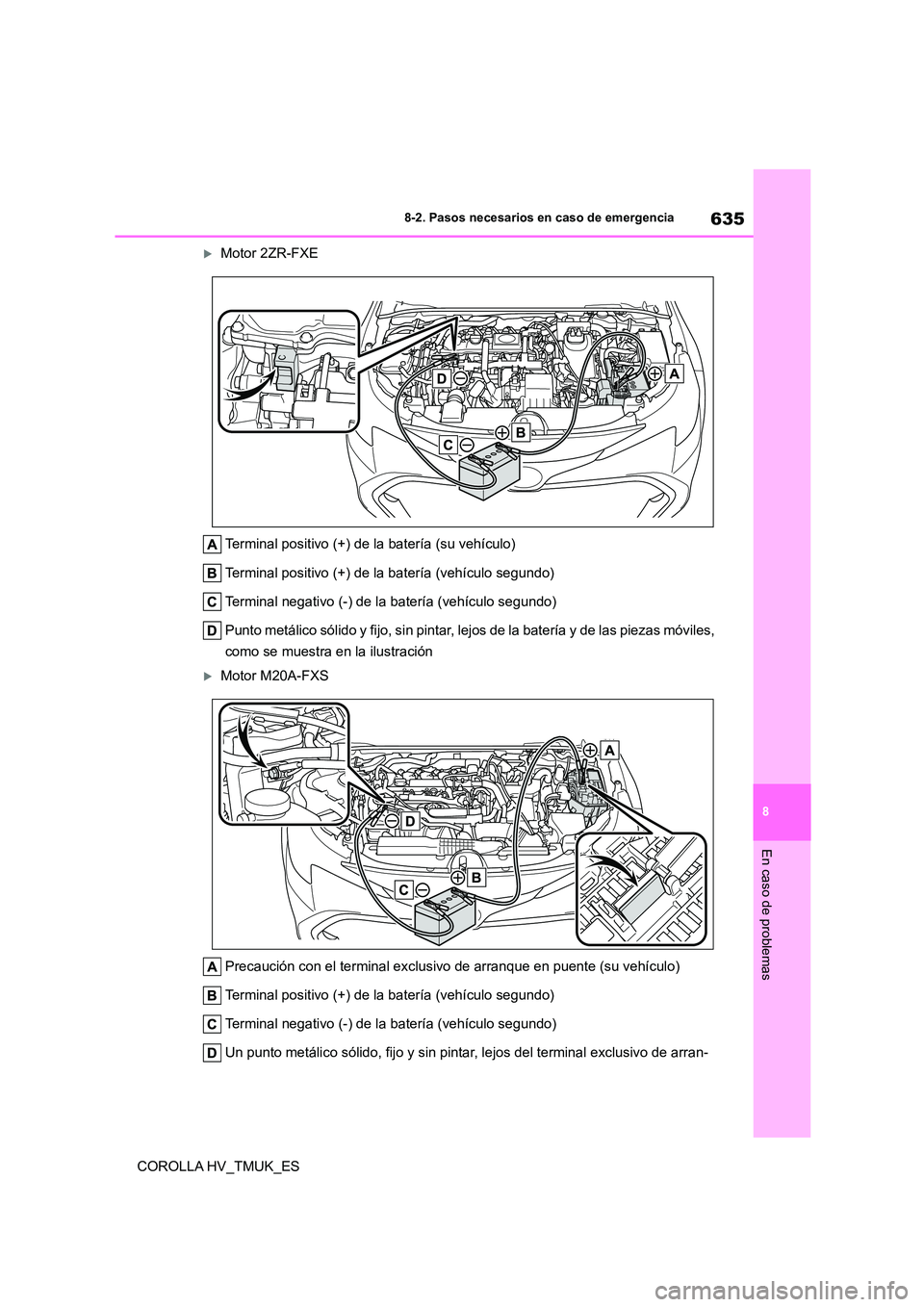

635
8
8-2. Pasos necesarios en caso de emergencia
En caso de problemas
COROLLA HV_TMUK_ES
Motor 2ZR-FXE
Terminal positivo (+) de la batería (su vehículo)
Terminal positivo (+) de la batería (vehículo segundo)
Terminal negativo (-) de la batería (vehículo segundo)
Punto metálico sólido y fijo, sin pintar, lejos de la batería y de las piezas móviles,
como se muestra en la ilustración
Motor M20A-FXS
Precaución con el terminal exclusivo de arranque en puente (su vehículo)
Terminal positivo (+) de la batería (vehículo segundo)
Terminal negativo (-) de la batería (vehículo segundo)
Un punto metálico sólido, fijo y sin pintar, lejos del terminal exclusivo de arran-

6368-2. Pasos necesarios en caso de emergencia
COROLLA HV_TMUK_ES

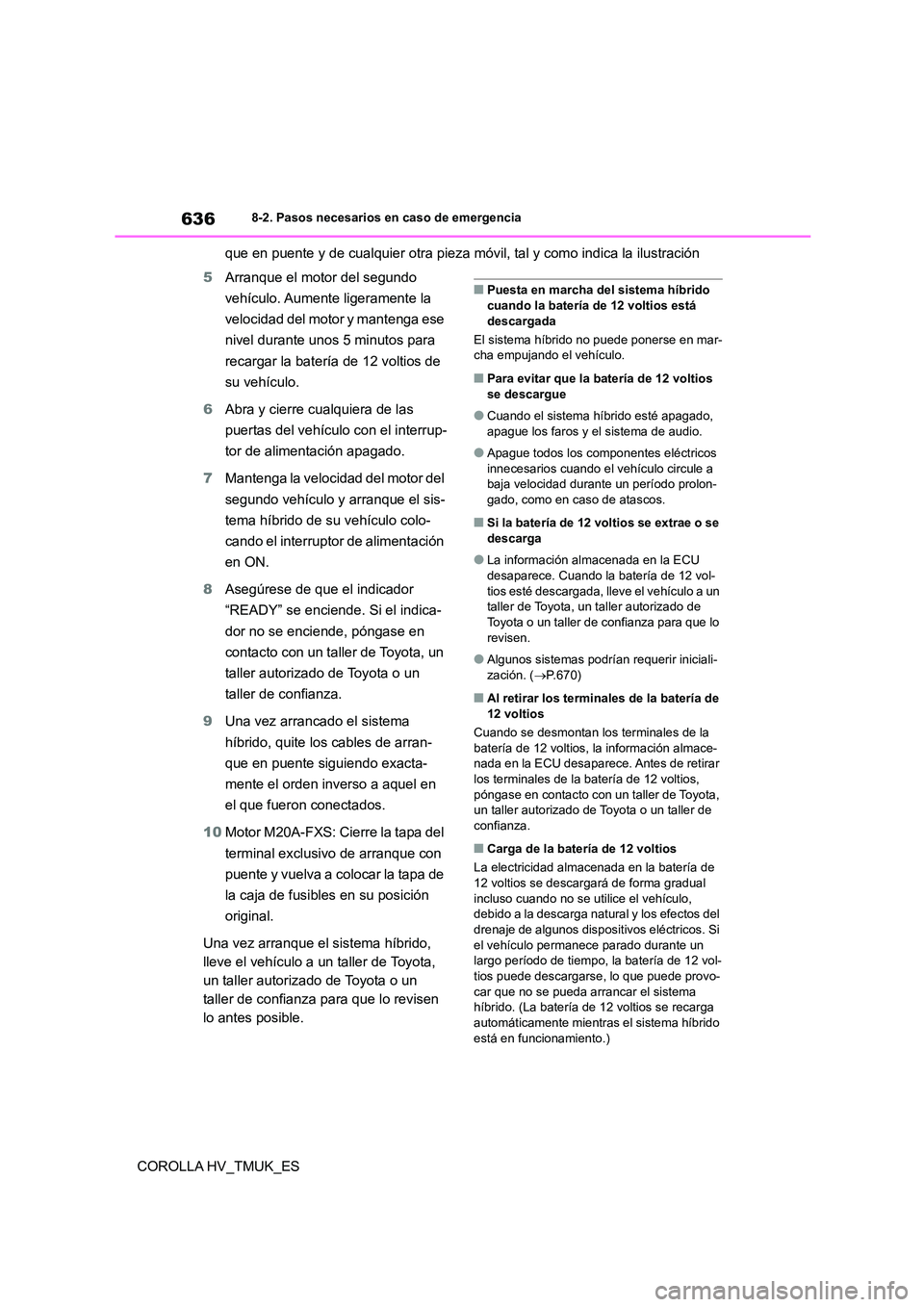

que en puente y de cualquier otra pieza móvil, tal y como indica la ilustración
5 Arranque el motor del segundo
vehículo. Aumente ligeramente la
velocidad del motor y mantenga ese
nivel durante unos 5 minutos para
recargar la batería de 12 voltios de
su vehículo.
6 Abra y cierre cualquiera de las
puertas del vehículo con el interrup-
tor de alimentación apagado.
7 Mantenga la velocidad del motor del
segundo vehículo y arranque el sis-
tema híbrido de su vehículo colo-
cando el interruptor de alimentación
en ON.
8 Asegúrese de que el indicador
“READY” se enciende. Si el indica-
dor no se enciende, póngase en
contacto con un taller de Toyota, un
taller autorizado de Toyota o un
taller de confianza.
9 Una vez arrancado el sistema
híbrido, quite los cables de arran-
que en puente siguiendo exacta-
mente el orden inverso a aquel en
el que fueron conectados.
10 Motor M20A-FXS: Cierre la tapa del
terminal exclusivo de arranque con
puente y vuelva a colocar la tapa de
la caja de fusibles en su posición
original.
Una vez arranque el sistema híbrido,
lleve el vehículo a un taller de Toyota,
un taller autorizado de Toyota o un
taller de confianza para que lo revisen
lo antes posible.
■Puesta en marcha del sistema híbrido
cuando la batería de 12 voltios está descargada
El sistema híbrido no puede ponerse en mar-
cha empujando el vehículo.
■Para evitar que la batería de 12 voltios
se descargue
●Cuando el sistema híbrido esté apagado,
apague los faros y el sistema de audio.
●Apague todos los componentes eléctricos
innecesarios cuando el vehículo circule a baja velocidad durante un período prolon-
gado, como en caso de atascos.
■Si la batería de 12 voltios se extrae o se
descarga
●La información almacenada en la ECU
desaparece. Cuando la batería de 12 vol- tios esté descargada, lleve el vehículo a un
taller de Toyota, un taller autorizado de
Toyota o un taller de confianza para que lo revisen.
●Algunos sistemas podrían requerir iniciali-zación. ( P.670)
■Al retirar los terminales de la batería de
12 voltios
Cuando se desmontan los terminales de la
batería de 12 voltios, la información almace- nada en la ECU desaparece. Antes de retirar
los terminales de la batería de 12 voltios,
póngase en contacto con un taller de Toyota, un taller autorizado de Toyota o un taller de
confianza.
■Carga de la batería de 12 voltios
La electricidad almacenada en la batería de
12 voltios se descargará de forma gradual incluso cuando no se utilice el vehículo,
debido a la descarga natural y los efectos del
drenaje de algunos disposit ivos eléctricos. Si el vehículo permanece parado durante un
largo período de tiempo, la batería de 12 vol-
tios puede descargarse, lo que puede provo- car que no se pueda arrancar el sistema
híbrido. (La batería de 12 voltios se recarga
automáticamente mientras el sistema híbrido está en funcionamiento.)

637
8
8-2. Pasos necesarios en caso de emergencia
En caso de problemas
COROLLA HV_TMUK_ES
■Al recargar o cambiar la batería de 12 voltios
●Vehículos con función de entrada: En algu-nos casos, podría no ser posible desblo-
quear las puertas con el sistema de llave
inteligente si la batería de 12 voltios está descargada. Bloquee o desbloquee las
puertas con el control remoto inalámbrico
o con la llave mecánica.
●El sistema híbrido podría no arrancar en el
primer intento después de recargar la
batería de 12 voltios, pero arrancará de forma normal al segundo intento. Esto no
es indicativo de un funcionamiento inco-
rrecto.
●El modo del interruptor de alimentación
queda registrado en el vehículo. Una vez que se haya vuelto a conectar la batería de
12 voltios, el sistema volverá al modo en el
que se encontraba antes de que se des- cargara la batería de 12 voltios. Antes de
desconectar la batería de 12 voltios, apa-
gue el interruptor de alimentación. Si no está seguro de cuál era el modo en
el que estaba el interruptor de alimenta-
ción antes de que se descargara la batería de 12 voltios, tenga especial cuidado
cuando vuelva a conectar la batería de 12
voltios.
■Al sustituir la batería de 12 voltios (motor 2ZR-FXE)
●Utilice una batería de 12 voltios que cum-pla con las regulaciones europeas.
●Utilice una batería de 12 voltios con el mismo tamaño de carcasa que la batería
de 12 voltios anterior y una capacidad
equivalente a una tasa de 20 horas (20HR) o superior.
• Si los tamaños son distintos, la batería de
12 voltios no se puede fijar debidamente. • Si la capacidad de la tasa de 20 horas es
baja, aunque el tiempo durante el que el
vehículo no se utiliza sea breve, la batería de 12 voltios se puede descargar y es
posible que el sistema híbrido no pueda
arrancarse.
●Para obtener más detalles, consulte a un
taller de Toyota, un taller autorizado de Toyota o un taller de confianza.
■Al sustituir la batería de 12 voltios (motor M20A-FXS)
●Utilice una batería de 12 voltios con des-gasificación central (normativas euro-
peas).
●Utilice una batería de 12 voltios con el
mismo tamaño de carcasa que la batería
de 12 voltios anterior y una capacidad equivalente a una tasa de 20 horas (20HR)
o superior.
• Si los tamaños son distintos, la batería de
12 voltios no se puede fijar debidamente. • Si la capacidad de la tasa de 20 horas es
baja, aunque el tiempo durante el que el
vehículo no se utiliza sea breve, la batería de 12 voltios se puede descargar y es
posible que el sistema híbrido no pueda
arrancarse.
●Utilice una batería de 12 voltios con asa. Si
utiliza una batería de 12 voltios sin asa, es más difícil extraerla.
●Tras la sustitución, fije firmemente los siguientes elementos al orificio de escape
de la batería de 12 voltios.
• Utilice la manguera de escape que se conectó a la batería de 12 voltios antes de
la sustitución y confirme que está conec-
tada firmemente a la sección del orificio del vehículo.
• Utilice el tapón del orificio de escape que
se incluye con la batería de 12 voltios sus- tituida o el de la batería de 12 voltios antes
de la sustitución. (En función de la batería
de 12 voltios que se vaya a sustituir, el ori- ficio de escape se podría tapar.)

6388-2. Pasos necesarios en caso de emergencia
COROLLA HV_TMUK_ES

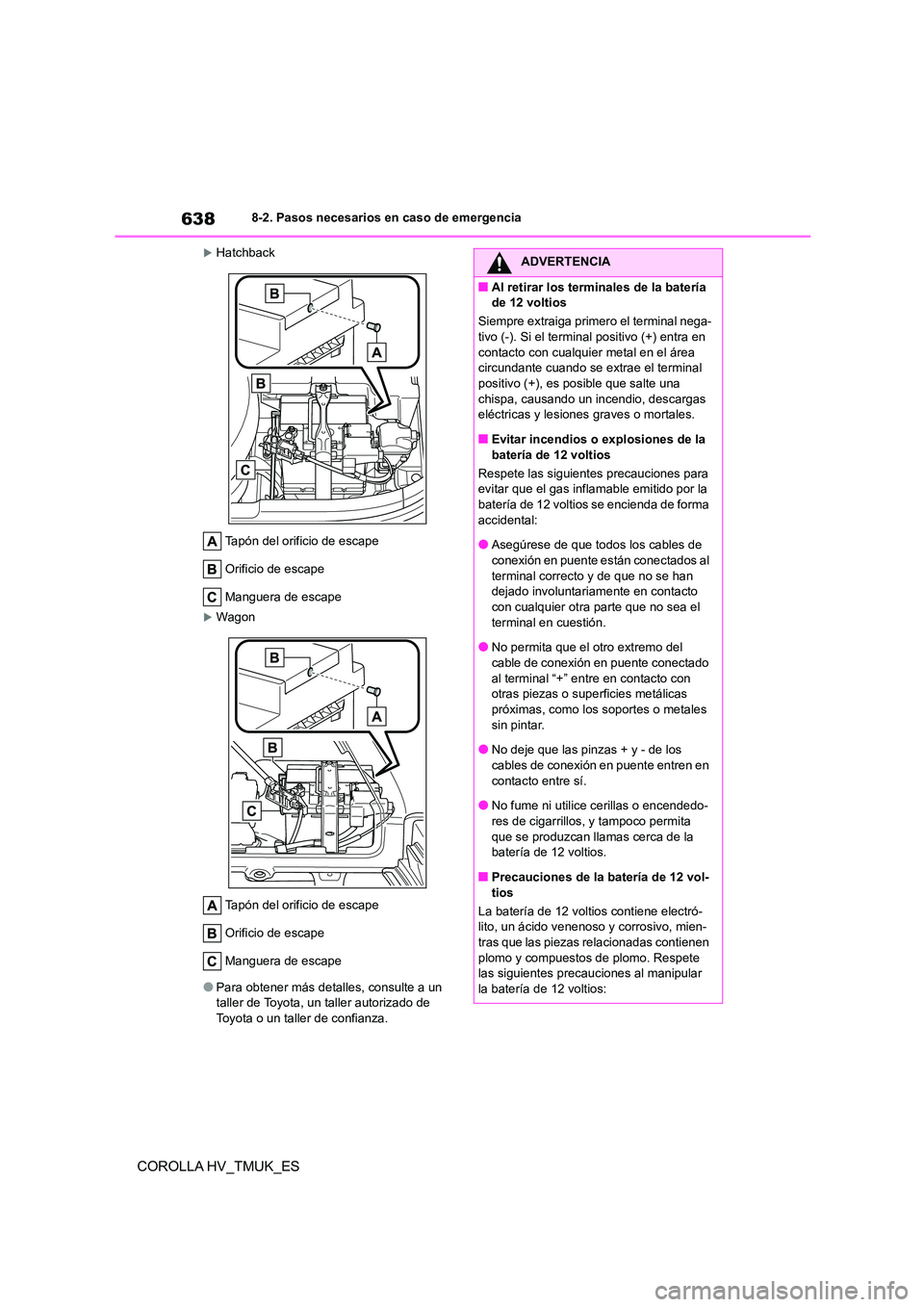

Hatchback
Tapón del orificio de escape
Orificio de escape
Manguera de escape
Wagon
Tapón del orificio de escape
Orificio de escape
Manguera de escape
●Para obtener más detalles, consulte a un taller de Toyota, un taller autorizado de
Toyota o un taller de confianza.
ADVERTENCIA
■Al retirar los terminales de la batería
de 12 voltios
Siempre extraiga primero el terminal nega-
tivo (-). Si el terminal positivo (+) entra en contacto con cualquier metal en el área
circundante cuando se extrae el terminal
positivo (+), es posible que salte una chispa, causando un incendio, descargas
eléctricas y lesiones graves o mortales.
■Evitar incendios o explosiones de la batería de 12 voltios
Respete las siguientes precauciones para
evitar que el gas inflamable emitido por la
batería de 12 voltios se encienda de forma accidental:
●Asegúrese de que todos los cables de
conexión en puente están conectados al terminal correcto y de que no se han
dejado involuntariamente en contacto
con cualquier otra parte que no sea el terminal en cuestión.
●No permita que el otro extremo del
cable de conexión en puente conectado al terminal “+” en tre en contacto con
otras piezas o superficies metálicas
próximas, como los soportes o metales
sin pintar.
●No deje que las pinzas + y - de los
cables de conexión en puente entren en
contacto entre sí.
●No fume ni utilice cerillas o encendedo-
res de cigarrillos, y tampoco permita
que se produzcan llamas cerca de la batería de 12 voltios.
■Precauciones de la batería de 12 vol-
tios
La batería de 12 voltios contiene electró- lito, un ácido venenos o y corrosivo, mien-
tras que las piezas relacionadas contienen
plomo y compuestos de plomo. Respete las siguientes precauc iones al manipular
la batería de 12 voltios:
