TOYOTA COROLLA HATCHBACK 2021 Manual del propietario (in Spanish)

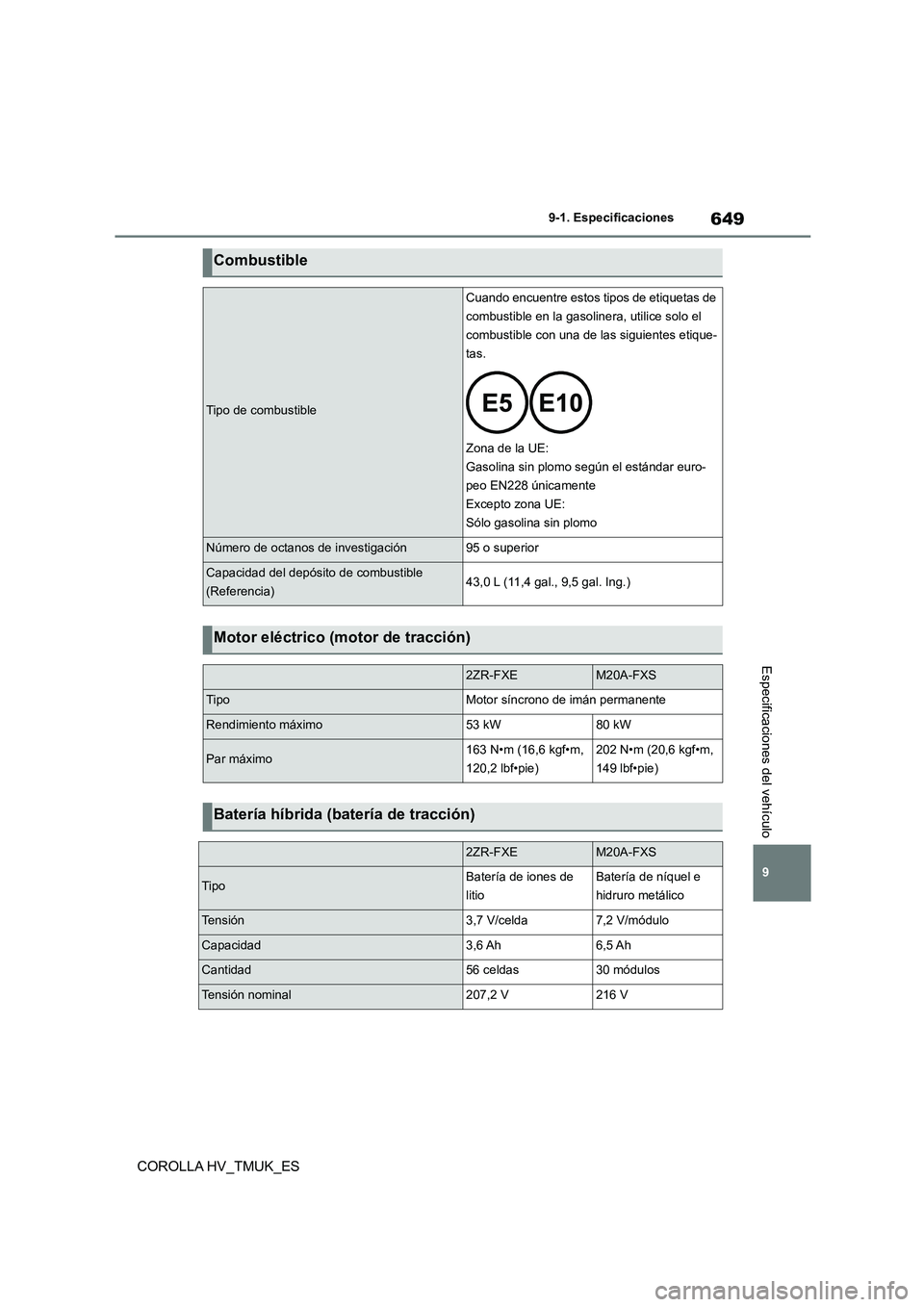

649
9
9-1. Especificaciones
COROLLA HV_TMUK_ES
Especificaciones del vehículo
Combustible
Tipo de combustible
Cuando encuentre estos tipos de etiquetas de
combustible en la gasolinera, utilice solo el
combustible con una de las siguientes etique-
tas.
Zona de la UE:
Gasolina sin plomo según el estándar euro-
peo EN228 únicamente
Excepto zona UE:
Sólo gasolina sin plomo
Número de octanos de investigación95 o superior
Capacidad del depósito de combustible
(Referencia)43,0 L (11,4 gal., 9,5 gal. Ing.)
Motor eléctrico (motor de tracción)
2ZR-FXEM20A-FXS
TipoMotor síncrono de imán permanente
Rendimiento máximo53 kW80 kW
Par máximo163 N•m (16,6 kgf•m,
120,2 lbf•pie)
202 N•m (20,6 kgf•m,
149 lbf•pie)
Batería híbrida (batería de tracción)
2ZR-FXEM20A-FXS
TipoBatería de iones de
litio
Batería de níquel e
hidruro metálico
Tensión3,7 V/celda7,2 V/módulo
Capacidad3,6 Ah6,5 Ah
Cantidad56 celdas30 módulos
Tensión nominal207,2 V216 V

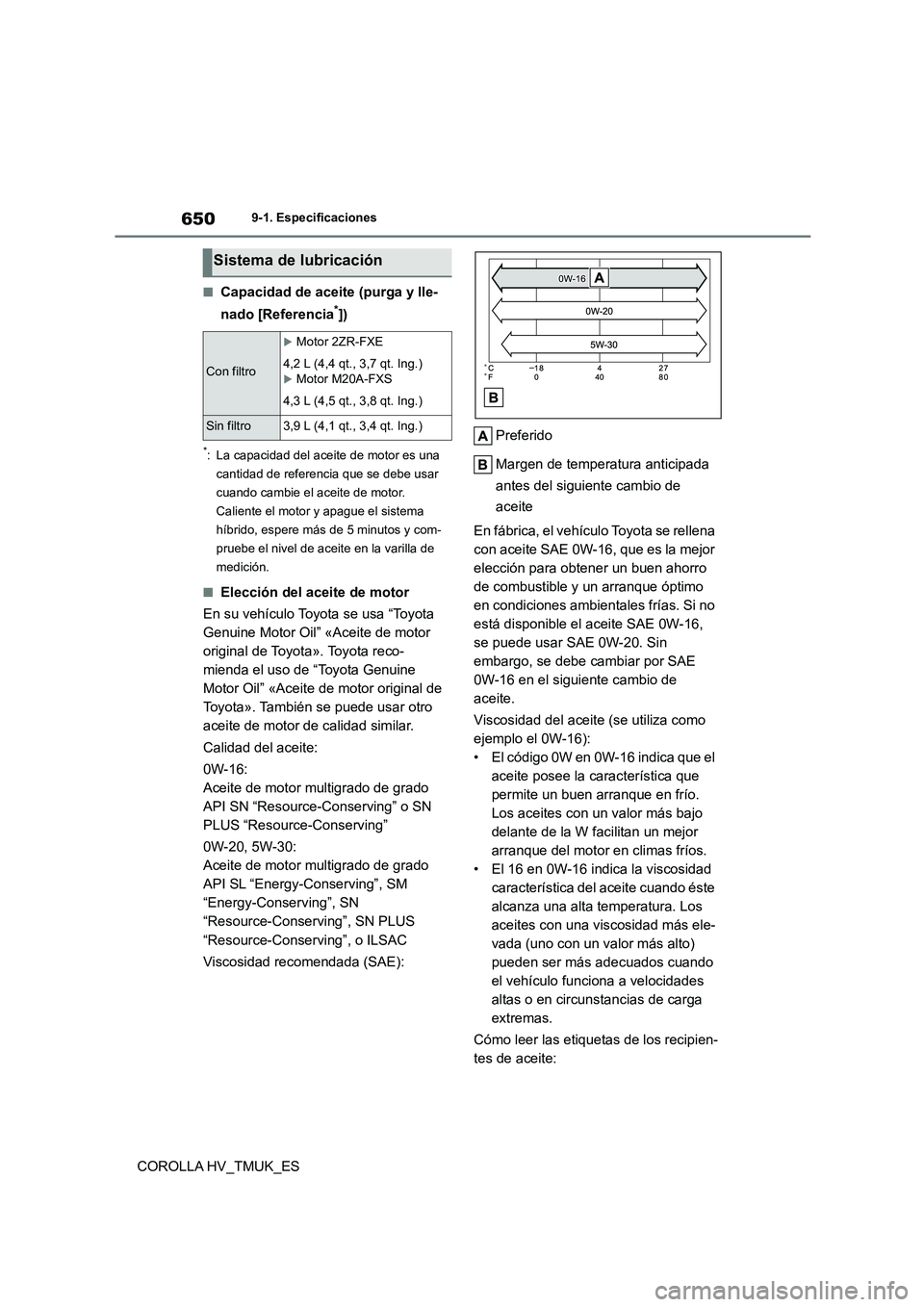

6509-1. Especificaciones
COROLLA HV_TMUK_ES
■Capacidad de aceite (purga y lle-
nado [Referencia*])
*: La capacidad del aceite de motor es una
cantidad de referencia que se debe usar
cuando cambie el aceite de motor.
Caliente el motor y apague el sistema
híbrido, espere más de 5 minutos y com-
pruebe el nivel de aceite en la varilla de
medición.
■Elección del aceite de motor
En su vehículo Toyota se usa “Toyota
Genuine Motor Oil” «Aceite de motor
original de Toyota». Toyota reco-
mienda el uso de “Toyota Genuine
Motor Oil” «Aceite de motor original de
Toyota». También se puede usar otro
aceite de motor de calidad similar.
Calidad del aceite:
0W-16:
Aceite de motor multigrado de grado
API SN “Resource-Conserving” o SN
PLUS “Resource-Conserving”
0W-20, 5W-30:
Aceite de motor multigrado de grado
API SL “Energy-Conserving”, SM
“Energy-Conserving”, SN
“Resource-Conserving”, SN PLUS
“Resource-Conserving”, o ILSAC
Viscosidad recomendada (SAE):
Preferido
Margen de temperatura anticipada
antes del siguiente cambio de
aceite
En fábrica, el vehículo Toyota se rellena
con aceite SAE 0W-16, que es la mejor
elección para obtener un buen ahorro
de combustible y un arranque óptimo
en condiciones ambientales frías. Si no
está disponible el aceite SAE 0W-16,
se puede usar SAE 0W-20. Sin
embargo, se debe cambiar por SAE
0W-16 en el siguiente cambio de
aceite.
Viscosidad del aceite (se utiliza como
ejemplo el 0W-16):
• El código 0W en 0W-16 indica que el
aceite posee la característica que
permite un buen arranque en frío.
Los aceites con un valor más bajo
delante de la W facilitan un mejor
arranque del motor en climas fríos.
• El 16 en 0W-16 indica la viscosidad
característica del aceite cuando éste
alcanza una alta temperatura. Los
aceites con una viscosidad más ele-
vada (uno con un valor más alto)
pueden ser más adecuados cuando
el vehículo funciona a velocidades
altas o en circunstancias de carga
extremas.
Cómo leer las etiquetas de los recipien-
tes de aceite:
Sistema de lubricación
Con filtro
Motor 2ZR-FXE
4,2 L (4,4 qt., 3,7 qt. Ing.)Motor M20A-FXS
4,3 L (4,5 qt., 3,8 qt. Ing.)
Sin filtro3,9 L (4,1 qt., 3,4 qt. Ing.)

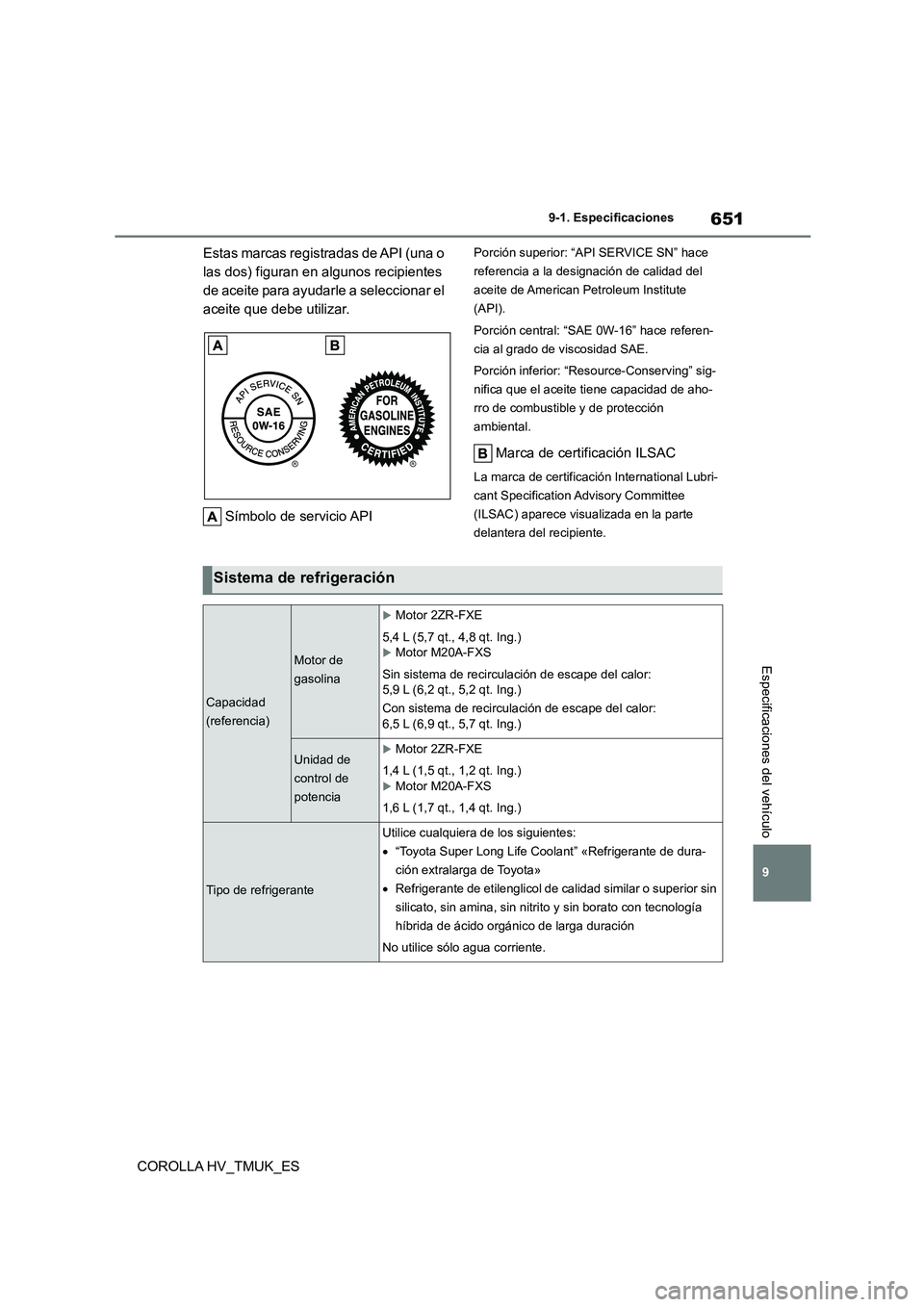

651
9
9-1. Especificaciones
COROLLA HV_TMUK_ES
Especificaciones del vehículo
Estas marcas registradas de API (una o
las dos) figuran en algunos recipientes
de aceite para ayudarle a seleccionar el
aceite que debe utilizar.
Símbolo de servicio API
Porción superior: “API SERVICE SN” hace
referencia a la designación de calidad del
aceite de American Petroleum Institute
(API).
Porción central: “SAE 0W-16” hace referen-
cia al grado de viscosidad SAE.
Porción inferior: “Res ource-Conserving” sig-
nifica que el aceite tiene capacidad de aho-
rro de combustible y de protección
ambiental.
Marca de certificación ILSAC
La marca de certificación International Lubri-
cant Specification Advisory Committee
(ILSAC) aparece visualizada en la parte
delantera del recipiente.
Sistema de refrigeración
Capacidad
(referencia)
Motor de
gasolina
Motor 2ZR-FXE
5,4 L (5,7 qt., 4,8 qt. Ing.)
Motor M20A-FXS
Sin sistema de recirculación de escape del calor:
5,9 L (6,2 qt., 5,2 qt. Ing.)
Con sistema de recirculación de escape del calor: 6,5 L (6,9 qt., 5,7 qt. Ing.)
Unidad de
control de
potencia
Motor 2ZR-FXE
1,4 L (1,5 qt., 1,2 qt. Ing.)
Motor M20A-FXS
1,6 L (1,7 qt., 1,4 qt. Ing.)
Tipo de refrigerante
Utilice cualquiera de los siguientes:
 “Toyota Super Long Life Coolant” «Refrigerante de dura-
ción extralarga de Toyota»
 Refrigerante de etilenglicol de calidad similar o superior sin
silicato, sin amina, sin nitrit o y sin borato con tecnología
híbrida de ácido orgánico de larga duración
No utilice sólo agua corriente.

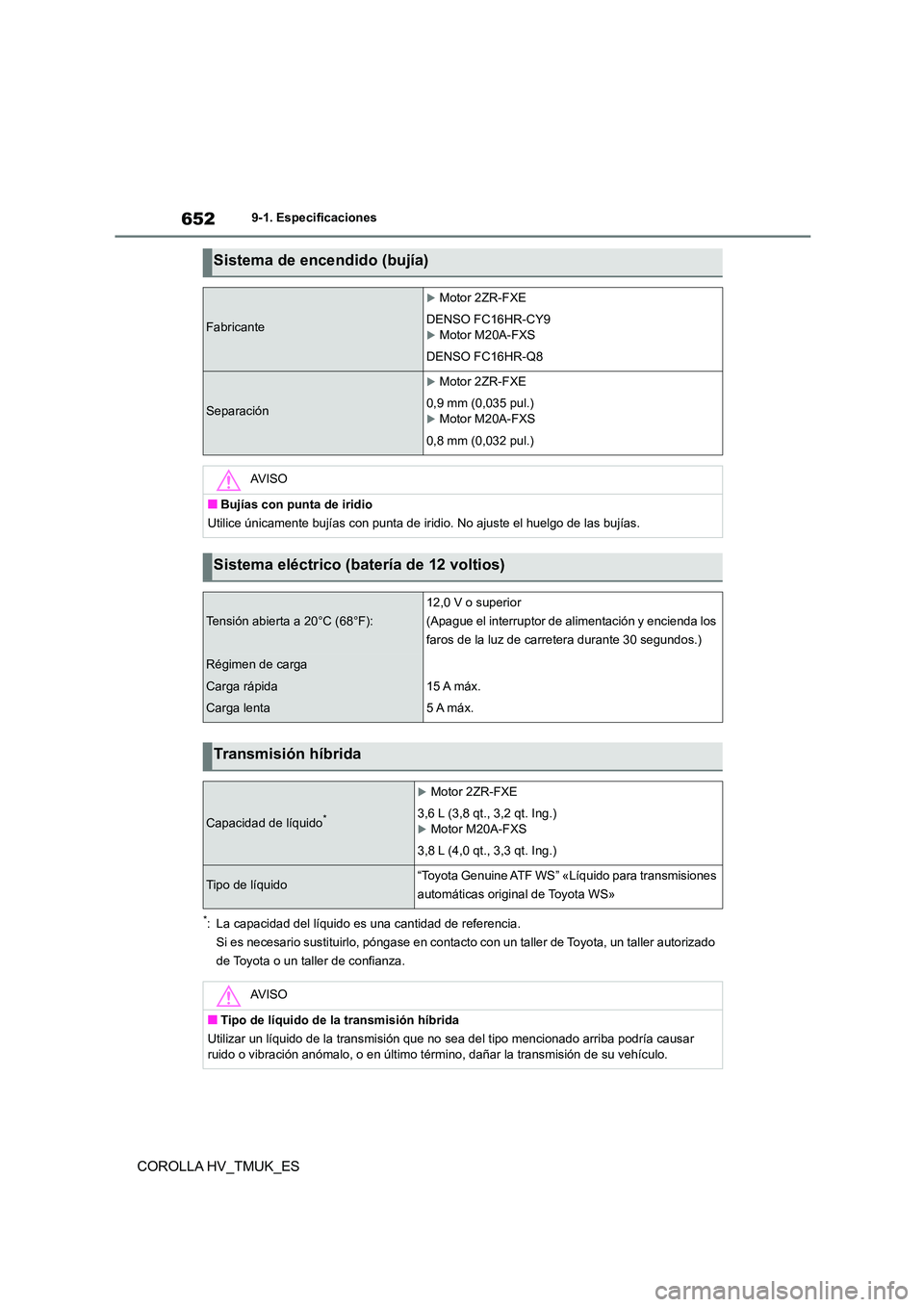

6529-1. Especificaciones
COROLLA HV_TMUK_ES
*: La capacidad del líquido es una cantidad de referencia.
Si es necesario sustituirlo, póngase en contacto con un taller de Toyota, un taller autorizado
de Toyota o un taller de confianza.
Sistema de encendido (bujía)
Fabricante
Motor 2ZR-FXE
DENSO FC16HR-CY9
Motor M20A-FXS
DENSO FC16HR-Q8
Separación
Motor 2ZR-FXE
0,9 mm (0,035 pul.)
Motor M20A-FXS
0,8 mm (0,032 pul.)
AV I S O
■Bujías con punta de iridio
Utilice únicamente bujías con punta de ir idio. No ajuste el huelgo de las bujías.
Sistema eléctrico (batería de 12 voltios)
Tensión abierta a 20°C (68°F):
12,0 V o superior
(Apague el interruptor de alimentación y encienda los
faros de la luz de carretera durante 30 segundos.)
Régimen de carga
Carga rápida
Carga lenta
15 A máx.
5 A máx.
Transmisión híbrida
Capacidad de líquido*
Motor 2ZR-FXE
3,6 L (3,8 qt., 3,2 qt. Ing.)Motor M20A-FXS
3,8 L (4,0 qt., 3,3 qt. Ing.)
Tipo de líquido“Toyota Genuine ATF WS” «Líquido para transmisiones
automáticas original de Toyota WS»
AV I S O
■Tipo de líquido de la transmisión híbrida
Utilizar un líquido de la transmisión que no sea del tipo mencionado arriba podría causar
ruido o vibración anómalo, o en último térm ino, dañar la transmisión de su vehículo.

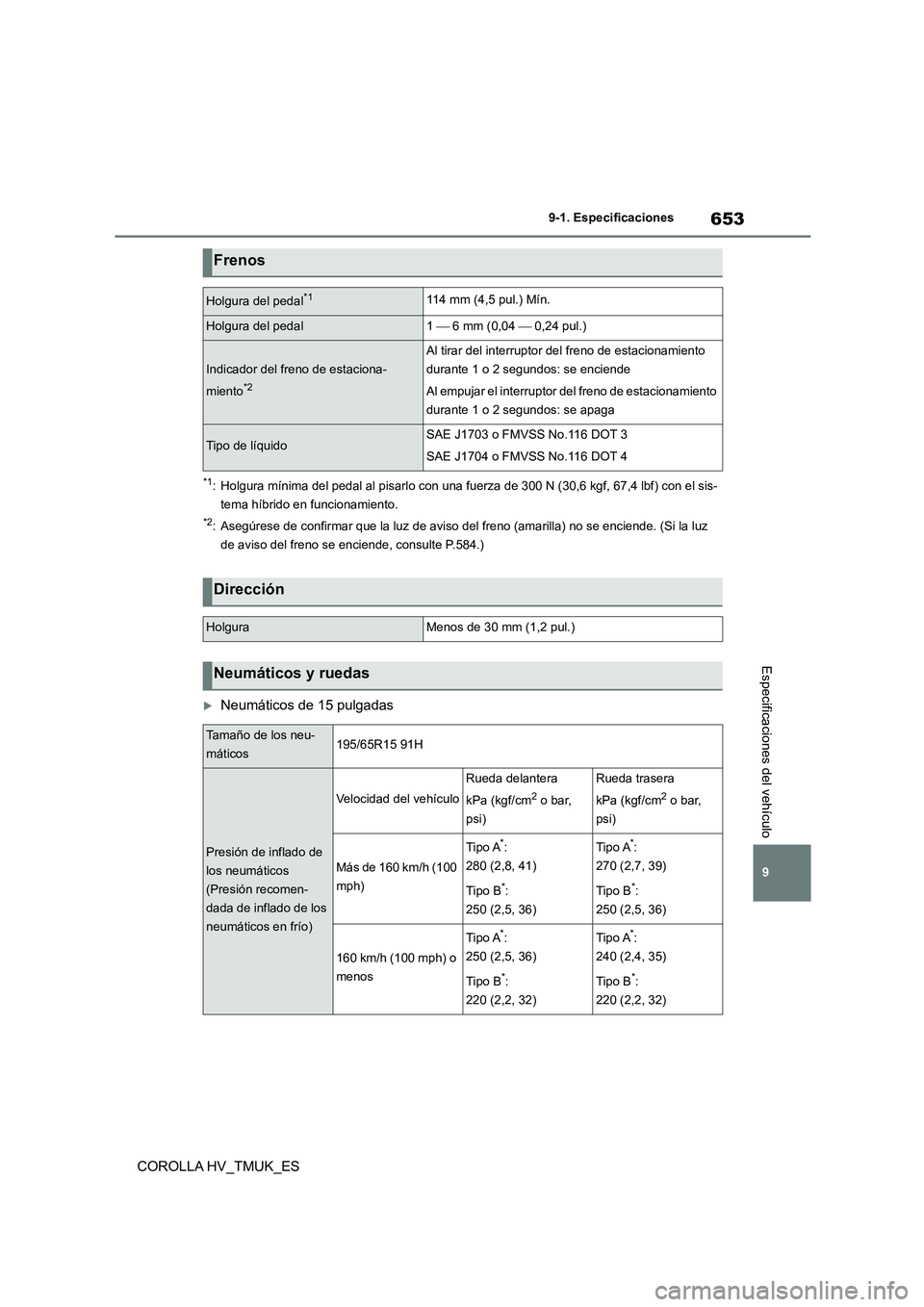

653
9
9-1. Especificaciones
COROLLA HV_TMUK_ES
Especificaciones del vehículo
*1: Holgura mínima del pedal al pisarlo con una fuerza de 300 N (30,6 kgf, 67,4 lbf) con el sis-
tema híbrido en funcionamiento.
*2: Asegúrese de confirmar que la luz de aviso del freno (amarilla) no se enciende. (Si la luz
de aviso del freno se enciende, consulte P.584.)
Neumáticos de 15 pulgadas
Frenos
Holgura del pedal*1114 mm (4,5 pul.) Mín.
Holgura del pedal1  6 mm (0,04  0,24 pul.)
Indicador del freno de estaciona-
miento*2
Al tirar del interruptor del freno de estacionamiento
durante 1 o 2 segundos: se enciende
Al empujar el interruptor del freno de estacionamiento
durante 1 o 2 segundos: se apaga
Tipo de líquidoSAE J1703 o FMVSS No.116 DOT 3
SAE J1704 o FMVSS No.116 DOT 4
Dirección
HolguraMenos de 30 mm (1,2 pul.)
Neumáticos y ruedas
Tamaño de los neu-
máticos195/65R15 91H
Presión de inflado de
los neumáticos
(Presión recomen-
dada de inflado de los
neumáticos en frío)
Velocidad del vehículo
Rueda delantera
kPa (kgf/cm2 o bar,
psi)
Rueda trasera
kPa (kgf/cm2 o bar,
psi)
Más de 160 km/h (100
mph)
Tipo A*:
280 (2,8, 41)
Tipo B*:
250 (2,5, 36)
Tipo A*:
270 (2,7, 39)
Tipo B*:
250 (2,5, 36)
160 km/h (100 mph) o
menos
Tipo A*:
250 (2,5, 36)
Tipo B*:
220 (2,2, 32)
Tipo A*:
240 (2,4, 35)
Tipo B*:
220 (2,2, 32)

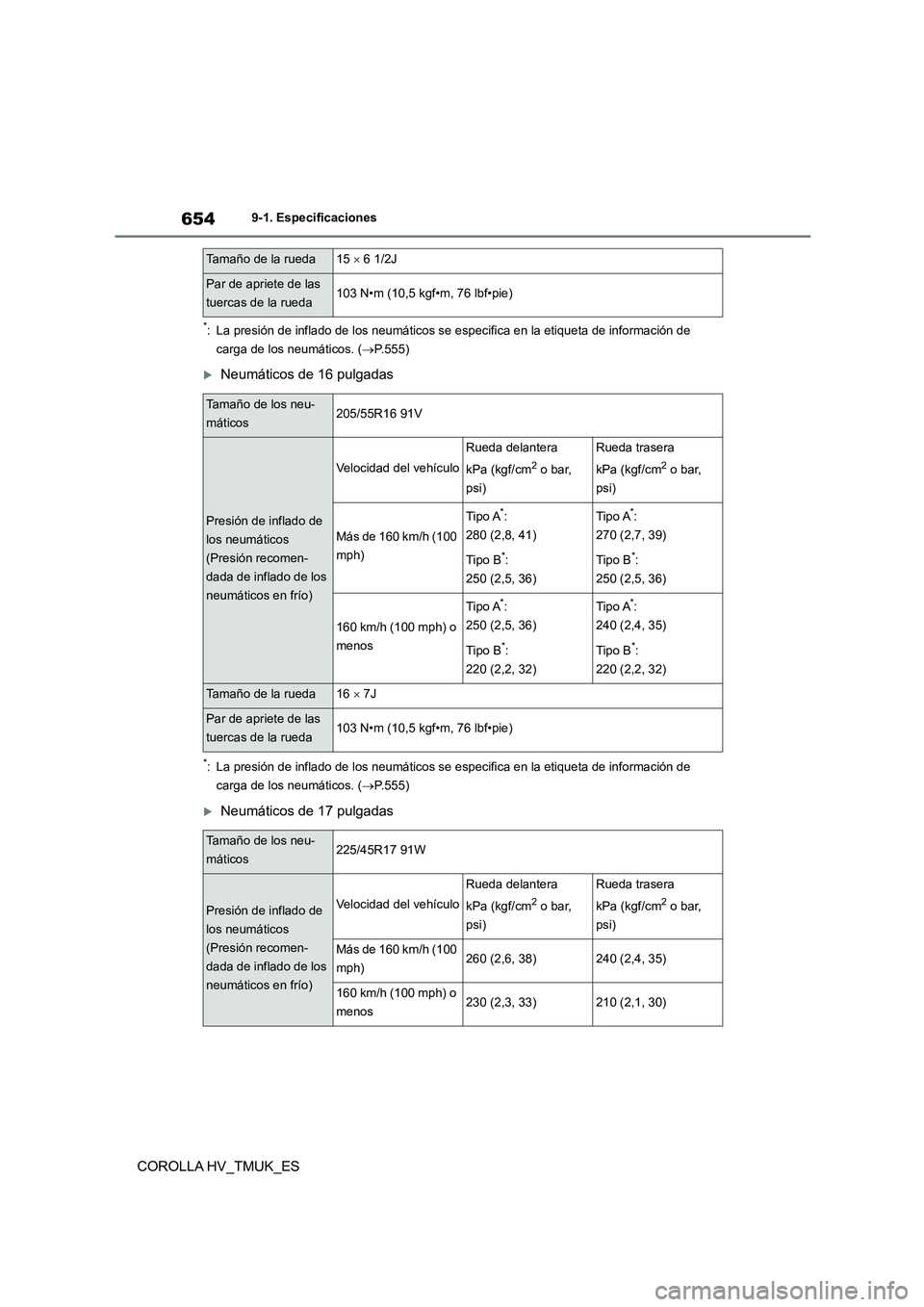

6549-1. Especificaciones
COROLLA HV_TMUK_ES
*: La presión de inflado de los neumáticos se especifica en la etiqueta de información de
carga de los neumáticos. ( P.555)
Neumáticos de 16 pulgadas
*: La presión de inflado de los neumáticos se especifica en la etiqueta de información de
carga de los neumáticos. ( P.555)
Neumáticos de 17 pulgadas
Tamaño de la rueda15  6 1/2J
Par de apriete de las
tuercas de la rueda103 N•m (10,5 kgf•m, 76 lbf•pie)
Tamaño de los neu-
máticos205/55R16 91V
Presión de inflado de
los neumáticos
(Presión recomen-
dada de inflado de los
neumáticos en frío)
Velocidad del vehículo
Rueda delantera
kPa (kgf/cm2 o bar,
psi)
Rueda trasera
kPa (kgf/cm2 o bar,
psi)
Más de 160 km/h (100
mph)
Tipo A*:
280 (2,8, 41)
Tipo B*:
250 (2,5, 36)
Tipo A*:
270 (2,7, 39)
Tipo B*:
250 (2,5, 36)
160 km/h (100 mph) o
menos
Tipo A*:
250 (2,5, 36)
Tipo B*:
220 (2,2, 32)
Tipo A*:
240 (2,4, 35)
Tipo B*:
220 (2,2, 32)
Tamaño de la rueda16  7J
Par de apriete de las
tuercas de la rueda103 N•m (10,5 kgf•m, 76 lbf•pie)
Tamaño de los neu-
máticos225/45R17 91W
Presión de inflado de
los neumáticos
(Presión recomen-
dada de inflado de los
neumáticos en frío)
Velocidad del vehículo
Rueda delantera
kPa (kgf/cm2 o bar,
psi)
Rueda trasera
kPa (kgf/cm2 o bar,
psi)
Más de 160 km/h (100
mph)260 (2,6, 38)240 (2,4, 35)
160 km/h (100 mph) o
menos230 (2,3, 33)210 (2,1, 30)

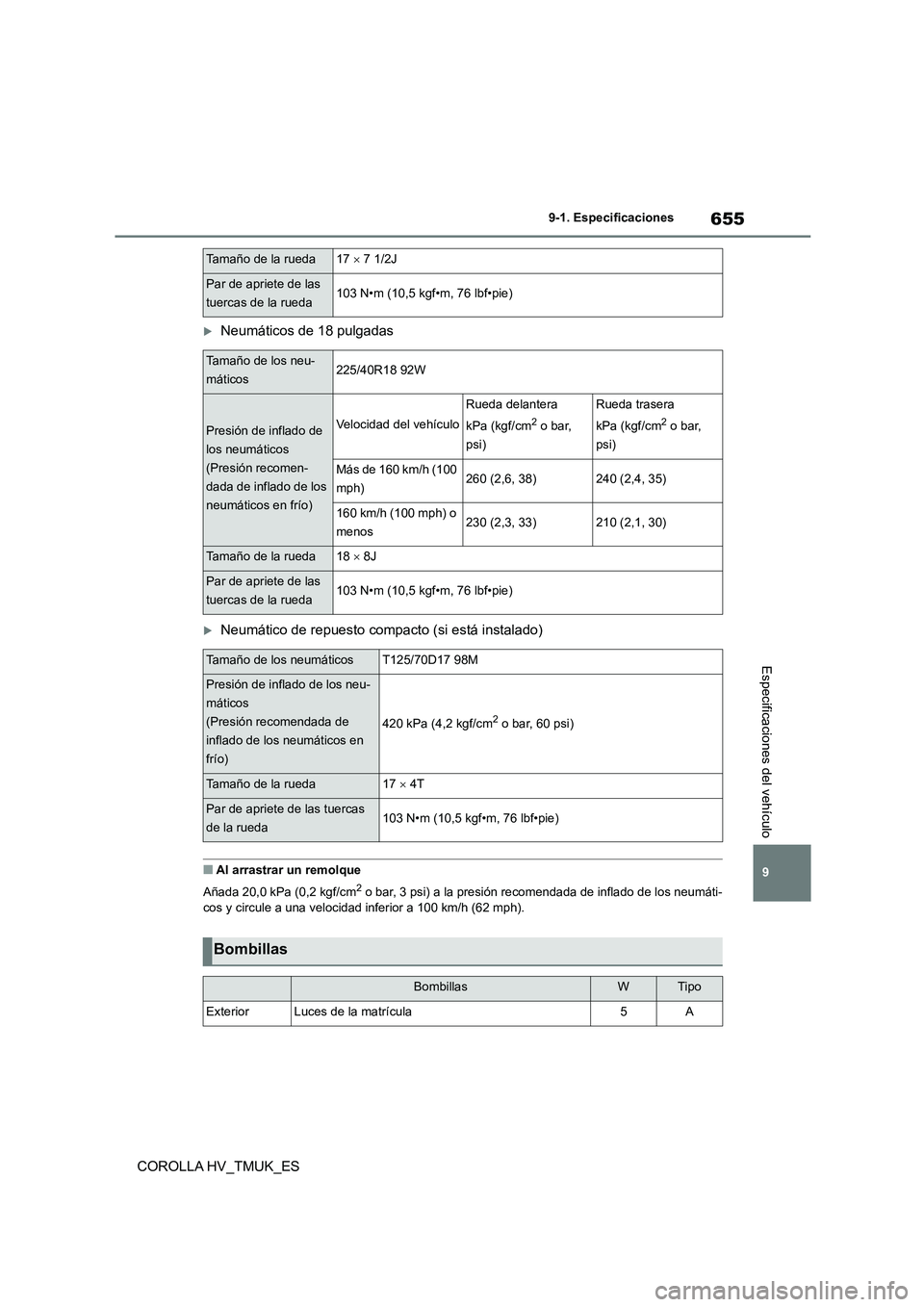

655
9
9-1. Especificaciones
COROLLA HV_TMUK_ES
Especificaciones del vehículo
Neumáticos de 18 pulgadas
Neumático de repuesto compacto (si está instalado)
■Al arrastrar un remolque
Añada 20,0 kPa (0,2 kgf/cm2 o bar, 3 psi) a la presión recomendada de inflado de los neumáti-
cos y circule a una velocidad inferior a 100 km/h (62 mph).
Tamaño de la rueda17  7 1/2J
Par de apriete de las
tuercas de la rueda103 N•m (10,5 kgf•m, 76 lbf•pie)
Tamaño de los neu-
máticos225/40R18 92W
Presión de inflado de
los neumáticos
(Presión recomen-
dada de inflado de los
neumáticos en frío)
Velocidad del vehículo
Rueda delantera
kPa (kgf/cm2 o bar,
psi)
Rueda trasera
kPa (kgf/cm2 o bar,
psi)
Más de 160 km/h (100
mph)260 (2,6, 38)240 (2,4, 35)
160 km/h (100 mph) o
menos230 (2,3, 33)210 (2,1, 30)
Tamaño de la rueda18  8J
Par de apriete de las
tuercas de la rueda103 N•m (10,5 kgf•m, 76 lbf•pie)
Tamaño de los neumáticosT125/70D17 98M
Presión de inflado de los neu-
máticos
(Presión recomendada de
inflado de los neumáticos en
frío)
420 kPa (4,2 kgf/cm2 o bar, 60 psi)
Tamaño de la rueda17  4T
Par de apriete de las tuercas
de la rueda103 N•m (10,5 kgf•m, 76 lbf•pie)
Bombillas
BombillasWTipo
ExteriorLuces de la matrícula5A

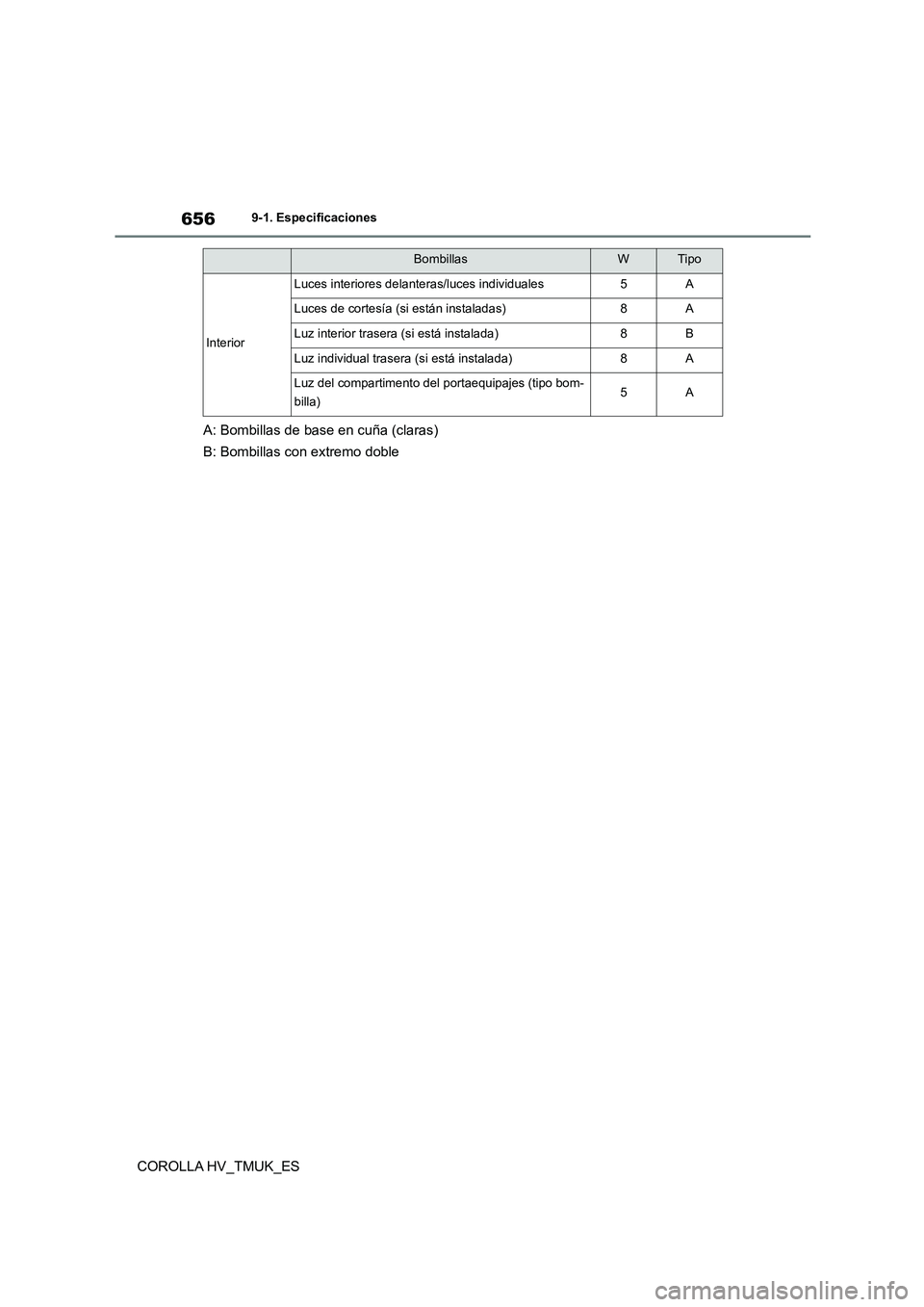

6569-1. Especificaciones
COROLLA HV_TMUK_ES
A: Bombillas de base en cuña (claras)
B: Bombillas con extremo doble
Interior
Luces interiores delant eras/luces individuales5A
Luces de cortesía (si están instaladas)8A
Luz interior trasera (si está instalada)8B
Luz individual trasera (si está instalada)8A
Luz del compartimento del portaequipajes (tipo bom-
billa)5A
BombillasWTipo

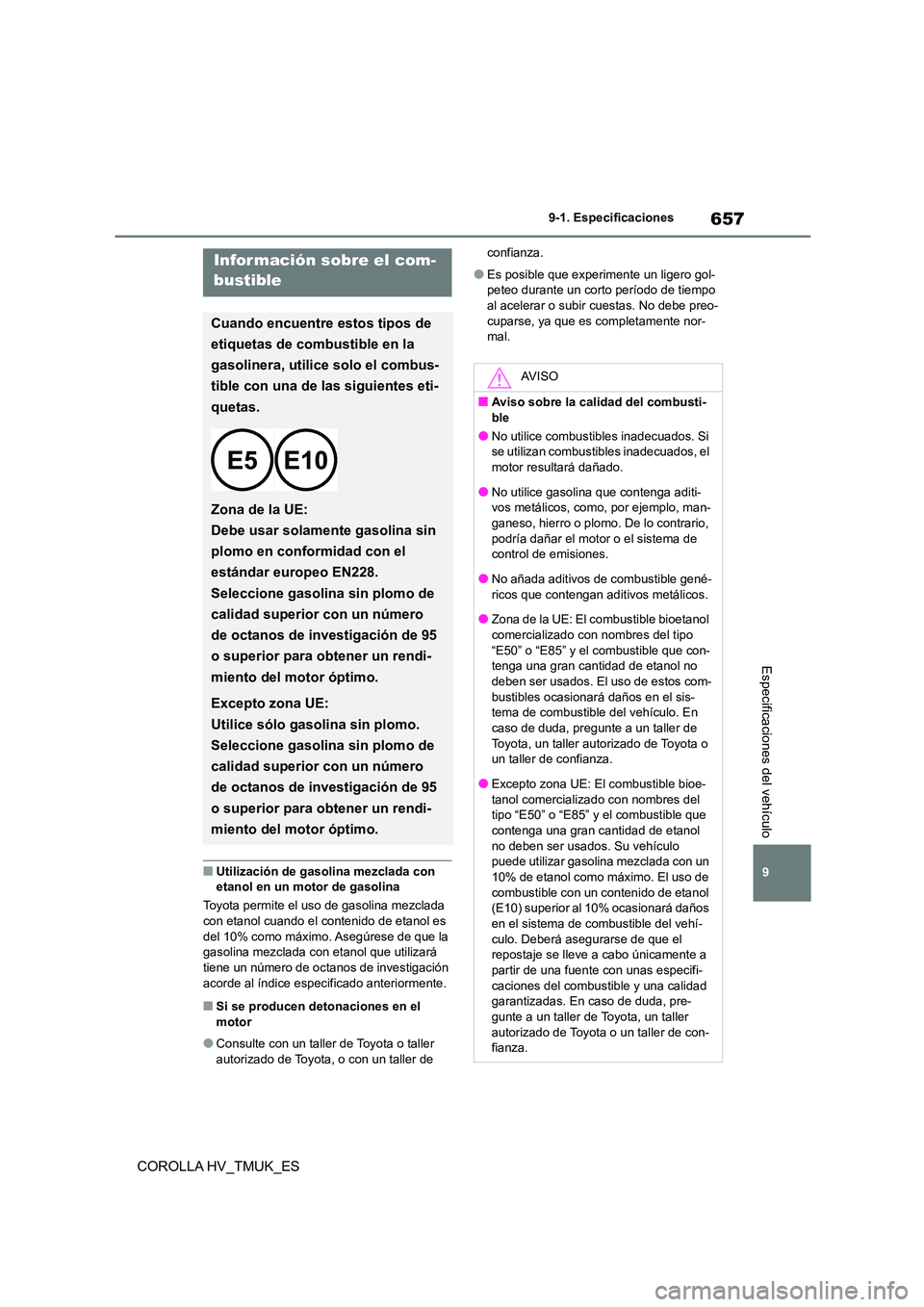

657
9
9-1. Especificaciones
COROLLA HV_TMUK_ES
Especificaciones del vehículo
■Utilización de gaso lina mezclada con etanol en un motor de gasolina
Toyota permite el uso de gasolina mezclada
con etanol cuando el contenido de etanol es
del 10% como máximo. Asegúrese de que la gasolina mezclada con etanol que utilizará
tiene un número de octanos de investigación
acorde al índice especificado anteriormente.
■Si se producen detonaciones en el motor
●Consulte con un taller de Toyota o taller
autorizado de Toyota, o con un taller de
confianza.
●Es posible que experimente un ligero gol-
peteo durante un corto período de tiempo al acelerar o subir cuestas. No debe preo-
cuparse, ya que es completamente nor-
mal.
Infor mación sobre el com-
bustible
Cuando encuentre estos tipos de
etiquetas de combustible en la
gasolinera, utilice solo el combus-
tible con una de las siguientes eti-
quetas.
Zona de la UE:
Debe usar solamente gasolina sin
plomo en conformidad con el
estándar europeo EN228.
Seleccione gasolina sin plomo de
calidad superior con un número
de octanos de investigación de 95
o superior para obtener un rendi-
miento del motor óptimo.
Excepto zona UE:
Utilice sólo gasolina sin plomo.
Seleccione gasolina sin plomo de
calidad superior con un número
de octanos de investigación de 95
o superior para obtener un rendi-
miento del motor óptimo.
AV I S O
■Aviso sobre la calidad del combusti- ble
●No utilice combusti bles inadecuados. Si
se utilizan combusti bles inadecuados, el
motor resultará dañado.
●No utilice gasolina que contenga aditi-
vos metálicos, como, por ejemplo, man-
ganeso, hierro o plomo. De lo contrario, podría dañar el motor o el sistema de
control de emisiones.
●No añada aditivos de combustible gené- ricos que contengan aditivos metálicos.
●Zona de la UE: El combustible bioetanol
comercializado con nombres del tipo “E50” o “E85” y el combustible que con-
tenga una gran cantidad de etanol no
deben ser usados. El uso de estos com-
bustibles ocasionar á daños en el sis- tema de combustible del vehículo. En
caso de duda, pregunte a un taller de
Toyota, un taller autorizado de Toyota o un taller de confianza.
●Excepto zona UE: El combustible bioe-
tanol comercializado con nombres del tipo “E50” o “E85” y el combustible que
contenga una gran cantidad de etanol
no deben ser usados. Su vehículo puede utilizar gasolina mezclada con un
10% de etanol como máximo. El uso de
combustible con un contenido de etanol (E10) superior al 10% ocasionará daños
en el sistema de combustible del vehí-
culo. Deberá asegurarse de que el repostaje se lleve a cabo únicamente a
partir de una fuente con unas especifi-
caciones del combus tible y una calidad garantizadas. En caso de duda, pre-
gunte a un taller de Toyota, un taller
autorizado de Toyota o un taller de con- fianza.

6589-1. Especificaciones
COROLLA HV_TMUK_ES

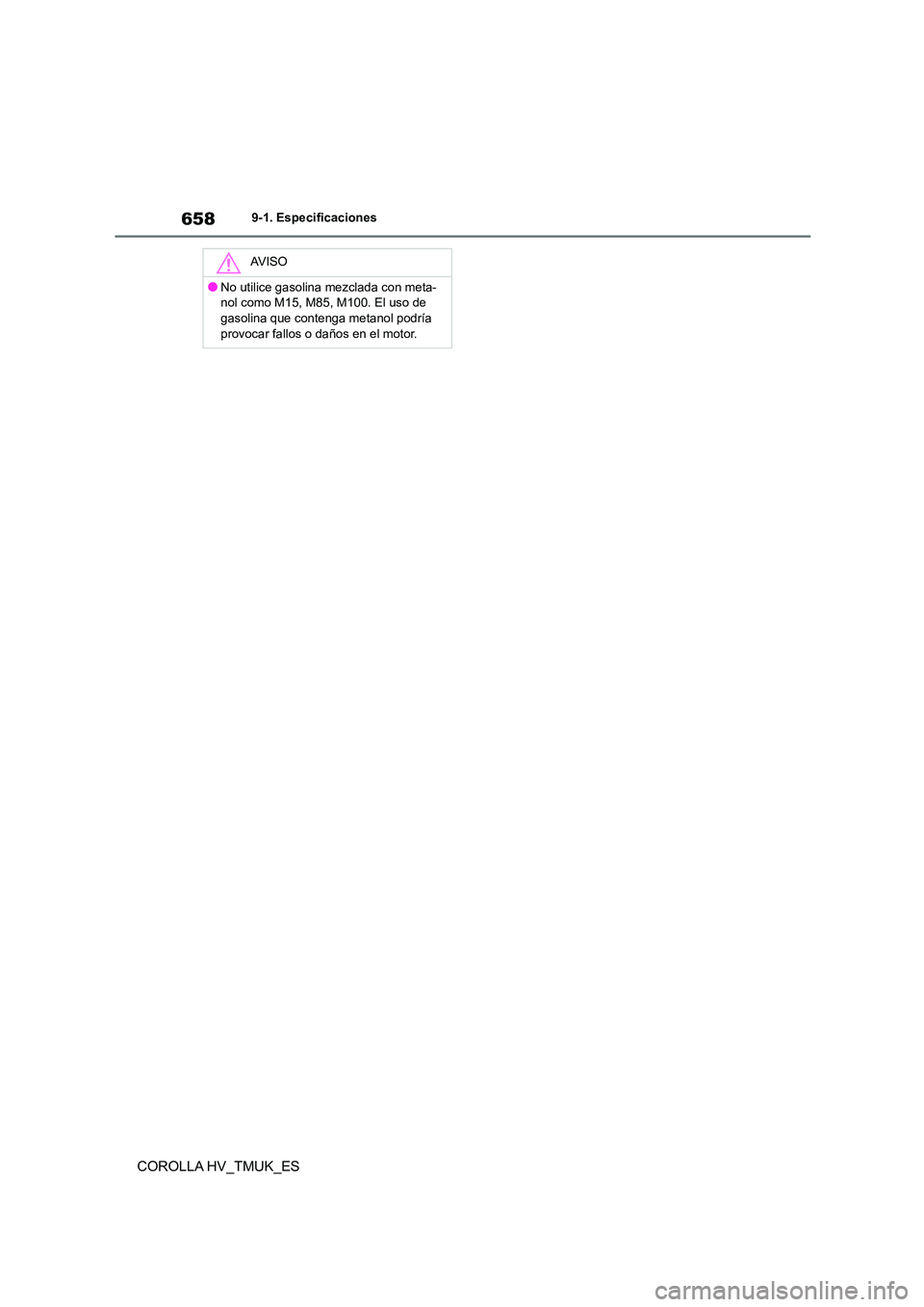

AV I S O
●No utilice gasolina mezclada con meta-
nol como M15, M85, M100. El uso de
gasolina que contenga metanol podría provocar fallos o daños en el motor.
