TOYOTA COROLLA HATCHBACK 2022 Instruksjoner for bruk (in Norwegian)

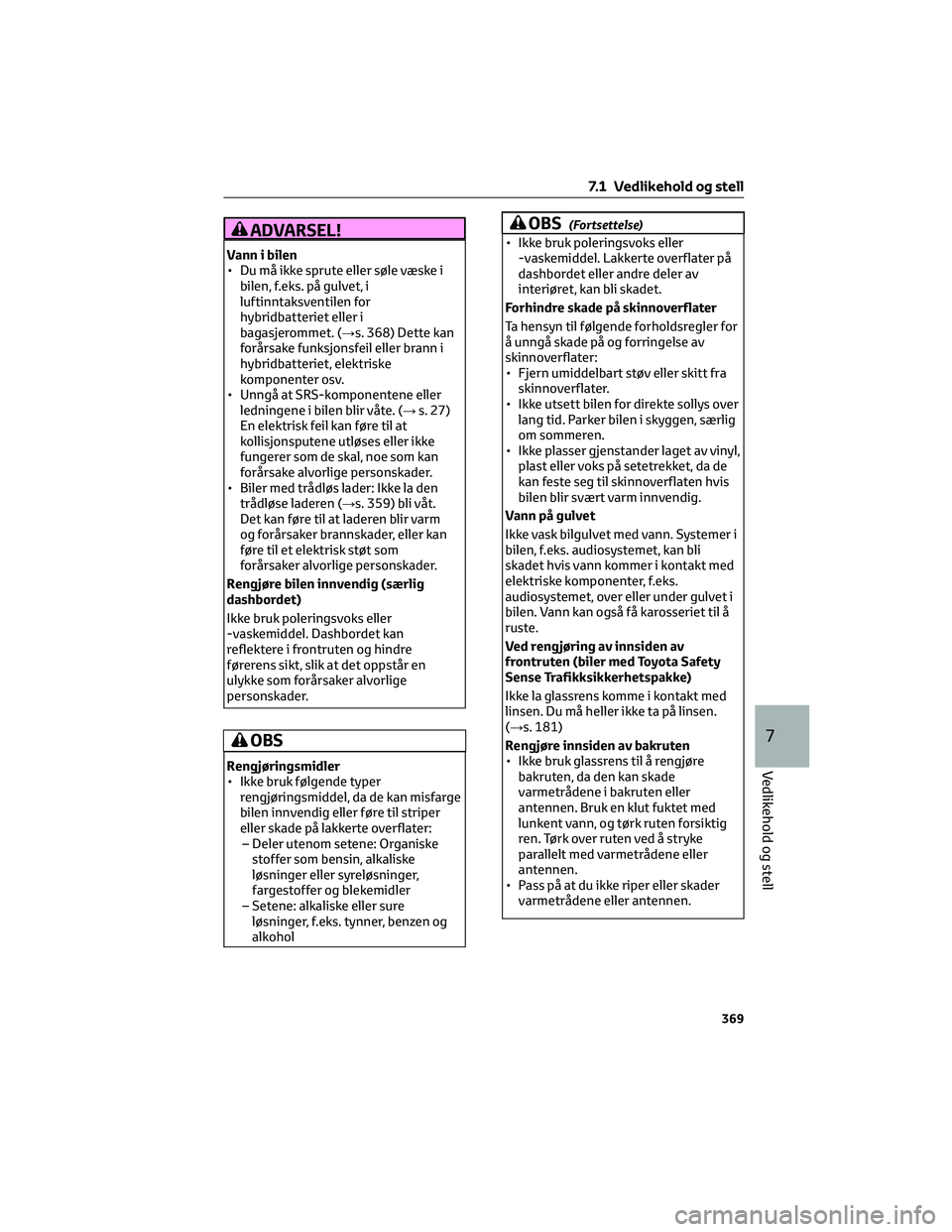

ADVARSEL!
Vann i bilen
• Du må ikke sprute eller søle væske i
bilen, f.eks. på gulvet, i
luftinntaksventilen for
hybridbatteriet eller i
bagasjerommet. (→s. 368) Dette kan
forårsake funksjonsfeil eller brann i
hybridbatteriet, elektriske
komponenter osv.
• Unngå at SRS-komponentene eller
ledningene i bilen blir våte. (→s. 27)
En elektrisk feil kan føre til at
kollisjonsputene utløses eller ikke
fungerer som de skal, noe som kan
forårsake alvorlige personskader.
• Biler med trådløs lader: Ikke la den
trådløse laderen (→s. 359) bli våt.
Det kan føre til at laderen blir varm
og forårsaker brannskader, eller kan
føre til et elektrisk støt som
forårsaker alvorlige personskader.
Rengjøre bilen innvendig (særlig
dashbordet)
Ikke bruk poleringsvoks eller
-vaskemiddel. Dashbordet kan
reflektere i frontruten og hindre
førerens sikt, slik at det oppstår en
ulykke som forårsaker alvorlige
personskader.
OBS
Rengjøringsmidler
• Ikke bruk følgende typer
rengjøringsmiddel, da de kan misfarge
bilen innvendig eller føre til striper
eller skade på lakkerte overflater:
– Deler utenom setene: Organiske
stoffer som bensin, alkaliske
løsninger eller syreløsninger,
fargestoffer og blekemidler
– Setene: alkaliske eller sure
løsninger, f.eks. tynner, benzen og
alkohol
OBS(Fortsettelse)
• Ikke bruk poleringsvoks eller
-vaskemiddel. Lakkerte overflater på
dashbordet eller andre deler av
interiøret, kan bli skadet.
Forhindre skade på skinnoverflater
Ta hensyn til følgende forholdsregler for
å unngå skade på og forringelse av
skinnoverflater:
• Fjern umiddelbart støv eller skitt fra
skinnoverflater.
• Ikke utsett bilen for direkte sollys over
lang tid. Parker bilen i skyggen, særlig
om sommeren.
• Ikke plasser gjenstander laget av vinyl,
plast eller voks på setetrekket, da de
kan feste seg til skinnoverflaten hvis
bilen blir svært varm innvendig.
Vann på gulvet
Ikke vask bilgulvet med vann. Systemer i
bilen, f.eks. audiosystemet, kan bli
skadet hvis vann kommer i kontakt med
elektriske komponenter, f.eks.
audiosystemet, over eller under gulvet i
bilen. Vann kan også få karosseriet til å
ruste.
Ved rengjøring av innsiden av
frontruten (biler med Toyota Safety
Sense Trafikksikkerhetspakke)
Ikke la glassrens komme i kontakt med
linsen. Du må heller ikke ta på linsen.
(→s. 181)
Rengjøre innsiden av bakruten
• Ikke bruk glassrens til å rengjøre
bakruten, da den kan skade
varmetrådene i bakruten eller
antennen. Bruk en klut fuktet med
lunkent vann, og tørk ruten forsiktig
ren. Tørk over ruten ved å stryke
parallelt med varmetrådene eller
antennen.
• Pass på at du ikke riper eller skader
varmetrådene eller antennen.
7.1 Vedlikehold og stell
369
7
Vedlikehold og stell

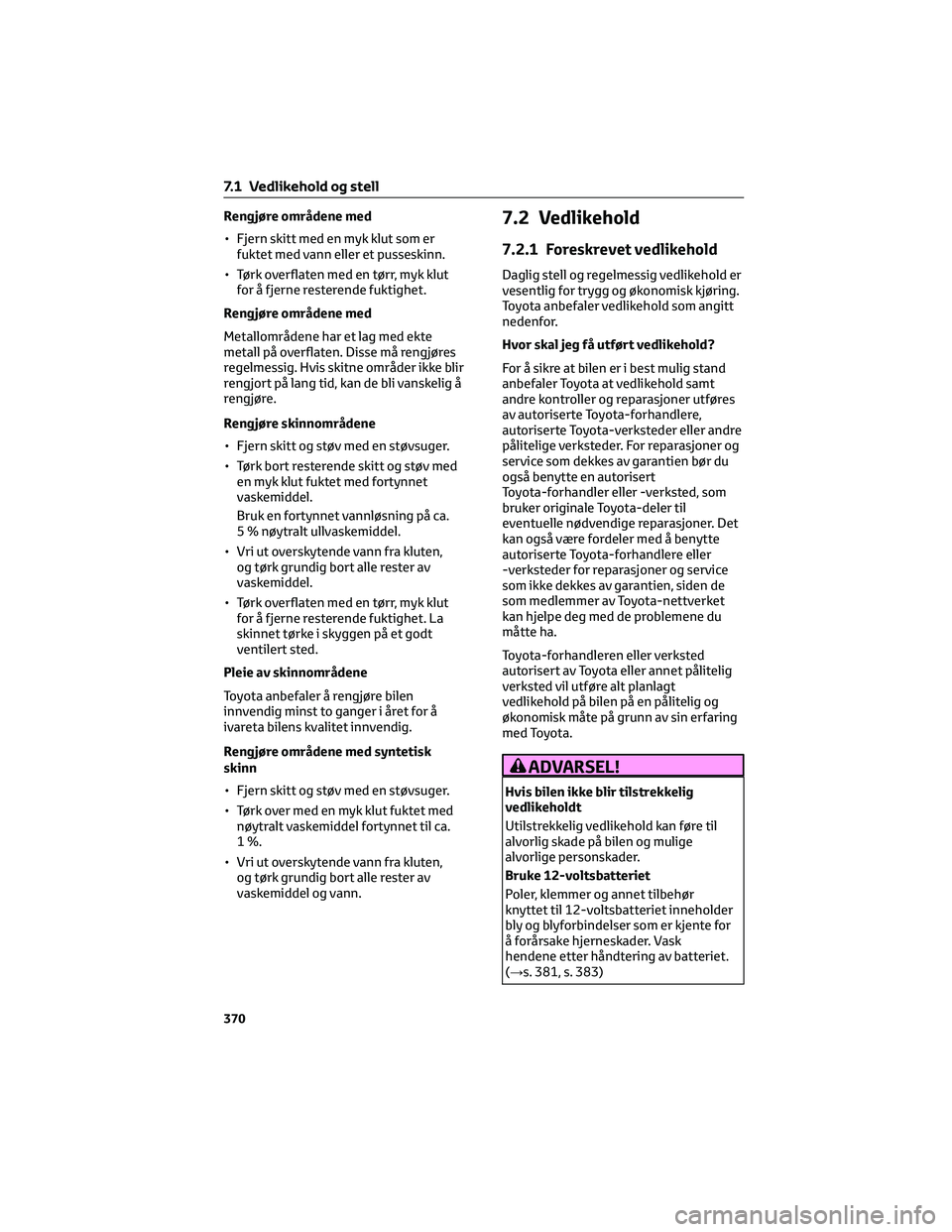

Rengjøre områdene med
• Fjern skitt med en myk klut som er
fuktet med vann eller et pusseskinn.
• Tørk overflaten med en tørr, myk klut
for å fjerne resterende fuktighet.
Rengjøre områdene med
Metallområdene har et lag med ekte
metall på overflaten. Disse må rengjøres
regelmessig. Hvis skitne områder ikke blir
rengjort på lang tid, kan de bli vanskelig å
rengjøre.
Rengjøre skinnområdene
• Fjern skitt og støv med en støvsuger.
• Tørk bort resterende skitt og støv med
en myk klut fuktet med fortynnet
vaskemiddel.
Bruk en fortynnet vannløsning på ca.
5 % nøytralt ullvaskemiddel.
• Vri ut overskytende vann fra kluten,
og tørk grundig bort alle rester av
vaskemiddel.
• Tørk overflaten med en tørr, myk klut
for å fjerne resterende fuktighet. La
skinnet tørke i skyggen på et godt
ventilert sted.
Pleie av skinnområdene
Toyota anbefaler å rengjøre bilen
innvendig minst to ganger i året for å
ivareta bilens kvalitet innvendig.
Rengjøre områdene med syntetisk
skinn
• Fjern skitt og støv med en støvsuger.
• Tørk over med en myk klut fuktet med
nøytralt vaskemiddel fortynnet til ca.
1%.
• Vri ut overskytende vann fra kluten,
og tørk grundig bort alle rester av
vaskemiddel og vann.7.2 Vedlikehold
7.2.1 Foreskrevet vedlikehold
Daglig stell og regelmessig vedlikehold er
vesentlig for trygg og økonomisk kjøring.
Toyota anbefaler vedlikehold som angitt
nedenfor.
Hvor skal jeg få utført vedlikehold?
For å sikre at bilen er i best mulig stand
anbefaler Toyota at vedlikehold samt
andre kontroller og reparasjoner utføres
av autoriserte Toyota-forhandlere,
autoriserte Toyota-verksteder eller andre
pålitelige verksteder. For reparasjoner og
service som dekkes av garantien bør du
også benytte en autorisert
Toyota-forhandler eller -verksted, som
bruker originale Toyota-deler til
eventuelle nødvendige reparasjoner. Det
kan også være fordeler med å benytte
autoriserte Toyota-forhandlere eller
-verksteder for reparasjoner og service
som ikke dekkes av garantien, siden de
som medlemmer av Toyota-nettverket
kan hjelpe deg med de problemene du
måtte ha.
Toyota-forhandleren eller verksted
autorisert av Toyota eller annet pålitelig
verksted vil utføre alt planlagt
vedlikehold på bilen på en pålitelig og
økonomisk måte på grunn av sin erfaring
med Toyota.
ADVARSEL!
Hvis bilen ikke blir tilstrekkelig
vedlikeholdt
Utilstrekkelig vedlikehold kan føre til
alvorlig skade på bilen og mulige
alvorlige personskader.
Bruke 12-voltsbatteriet
Poler, klemmer og annet tilbehør
knyttet til 12-voltsbatteriet inneholder
bly og blyforbindelser som er kjente for
å forårsake hjerneskader. Vask
hendene etter håndtering av batteriet.
(→s. 381, s. 383)
7.1 Vedlikehold og stell
370

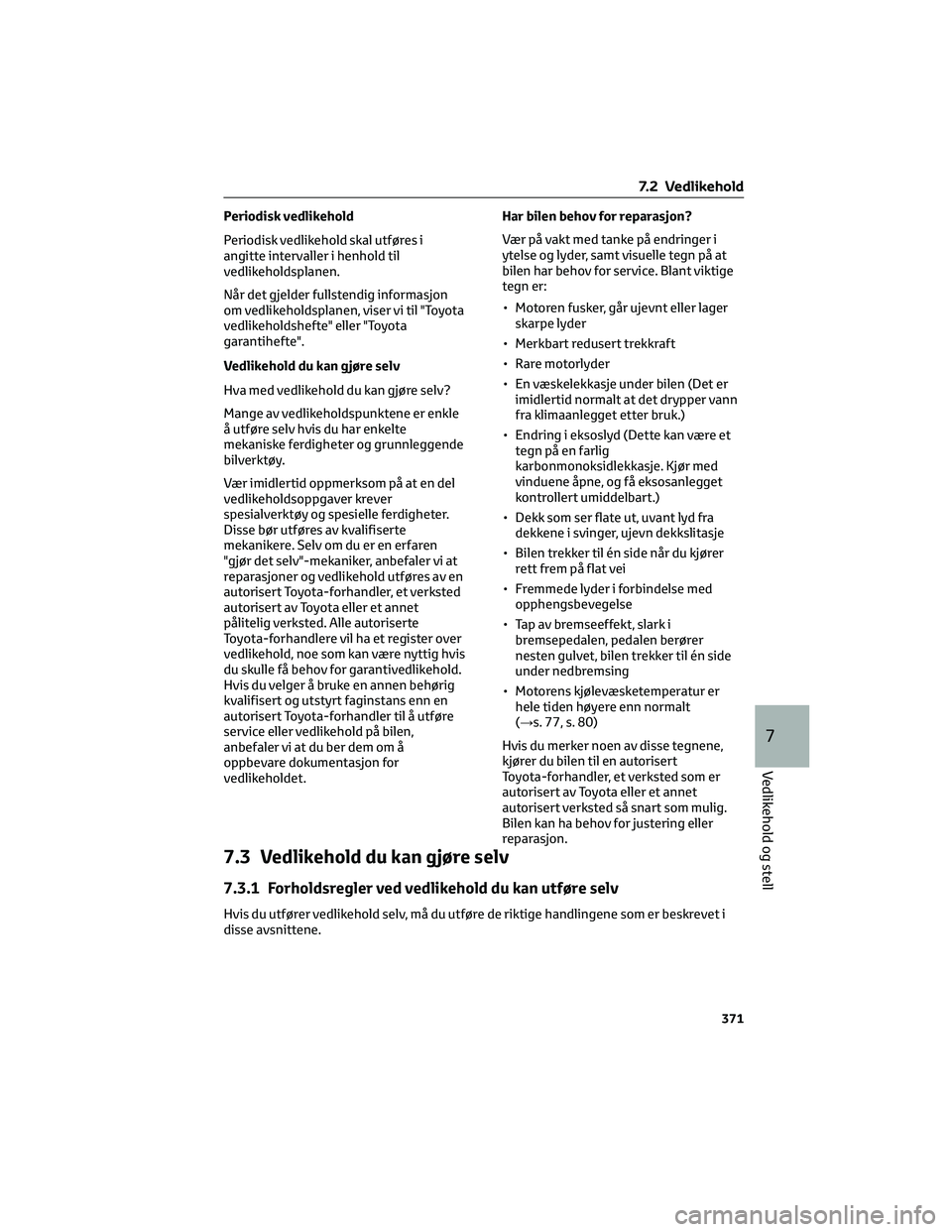

Periodisk vedlikehold
Periodisk vedlikehold skal utføres i
angitte intervaller i henhold til
vedlikeholdsplanen.
NÃ¥r det gjelder fullstendig informasjon
om vedlikeholdsplanen, viser vi til "Toyota
vedlikeholdshefte" eller "Toyota
garantihefte".
Vedlikehold du kan gjøre selv
Hva med vedlikehold du kan gjøre selv?
Mange av vedlikeholdspunktene er enkle
å utføre selv hvis du har enkelte
mekaniske ferdigheter og grunnleggende
bilverktøy.
Vær imidlertid oppmerksom på at en del
vedlikeholdsoppgaver krever
spesialverktøy og spesielle ferdigheter.
Disse bør utføres av kvalifiserte
mekanikere. Selv om du er en erfaren
"gjør det selv"-mekaniker, anbefaler vi at
reparasjoner og vedlikehold utføres av en
autorisert Toyota-forhandler, et verksted
autorisert av Toyota eller et annet
pålitelig verksted. Alle autoriserte
Toyota-forhandlere vil ha et register over
vedlikehold, noe som kan være nyttig hvis
du skulle få behov for garantivedlikehold.
Hvis du velger å bruke en annen behørig
kvalifisert og utstyrt faginstans enn en
autorisert Toyota-forhandler til å utføre
service eller vedlikehold på bilen,
anbefaler vi at du ber dem om å
oppbevare dokumentasjon for
vedlikeholdet.Har bilen behov for reparasjon?
Vær på vakt med tanke på endringer i
ytelse og lyder, samt visuelle tegn på at
bilen har behov for service. Blant viktige
tegn er:
• Motoren fusker, går ujevnt eller lager
skarpe lyder
• Merkbart redusert trekkraft
• Rare motorlyder
• En væskelekkasje under bilen (Det er
imidlertid normalt at det drypper vann
fra klimaanlegget etter bruk.)
• Endring i eksoslyd (Dette kan være et
tegn på en farlig
karbonmonoksidlekkasje. Kjør med
vinduene åpne, og få eksosanlegget
kontrollert umiddelbart.)
• Dekk som ser flate ut, uvant lyd fra
dekkene i svinger, ujevn dekkslitasje
• Bilen trekker til én side når du kjører
rett frem på flat vei
• Fremmede lyder i forbindelse med
opphengsbevegelse
• Tap av bremseeffekt, slark i
bremsepedalen, pedalen berører
nesten gulvet, bilen trekker til én side
under nedbremsing
• Motorens kjølevæsketemperatur er
hele tiden høyere enn normalt
(→s. 77, s. 80)
Hvis du merker noen av disse tegnene,
kjører du bilen til en autorisert
Toyota-forhandler, et verksted som er
autorisert av Toyota eller et annet
autorisert verksted så snart som mulig.
Bilen kan ha behov for justering eller
reparasjon.
7.3 Vedlikehold du kan gjøre selv
7.3.1 Forholdsregler ved vedlikehold du kan utføre selv
Hvis du utfører vedlikehold selv, må du utføre de riktige handlingene som er beskrevet i
disse avsnittene.
7.2 Vedlikehold
371
7
Vedlikehold og stell

Vedlikehold
Funksjoner Deler og verktøy
Tilstanden til 12-
voltsbatteriet (→s. 381,
s. 383)2ZR-FXE-motor
â– Varmt vann
â– Bakepulver
â– Fett
■Vanlig skiftenøkkel (for polklemmebolter)
M20A-FXS-motor
â– Fett
■Vanlig skiftenøkkel (for polklemmebolter)
Kjølevæskenivå for
motor/
strømstyringsenhet
(→s. 380)■"Toyota Super Long Life Coolant" eller tilsvarende kjølevæske
av høy kvalitet med teknologi for hybrid organisk syre med
lang holdbarhet basert på etylenglykol uten silikater, aminer,
nitritter og borater.
"Toyota Super Long Life Coolant" er en ferdigblanding av 50 %
kjølevæske og 50 % avionisert vann.
■Trakt (som kun brukes til å fylle på kjølevæske)
Motoroljenivå (→s. 378)■"Toyota Genuine Motor Oil" eller tilsvarende
■Fille eller papirhåndkle
■Trakt (som kun brukes til å fylle på motorolje)
Sikringer (→s. 399)■Sikring med samme strømstyrke som originalsikringen
Luftinntaksventil for hy-
bridbatteri (→s. 394)■Støvsuger e.l.
â– Stjerneskrutrekker
Lyspærer (→s. 402)■Lyspærer med samme nummer og watt som originalen
â– Flat skrutrekker
■Skiftenøkkel
Radiator og kondenser
(→s. 381)—
Dekktrykk (→s. 391)■Dekktrykkmåler
â– Tilgang til komprimert luft
Spylervæske (→s. 383)■Vann eller spylervæske som inneholder frostvæske (for bruk
om vinteren)
■Trakt (brukes kun til å fylle på vann eller spylervæske)
7.3 Vedlikehold du kan g jøre selv
372

ADVARSEL!
Motorrommet inneholder mange
mekanismer og væske som plutselig
kan bevege seg, bli varme eller være
strømførende. Følg disse
forholdsreglene for å unngå alvorlige
personskader.
Ved arbeid i motorrommet
• Forsikre deg om at "ACCESSORY"
eller "IGNITION ON" i
multiinformasjonsdisplayet og
"READY"-indikatorer er av.
• Hold hender, klær og verktøy unna
viftene.
• Unngå å komme borti motoren,
strømstyringsenheten,
eksosmanifolden osv. rett etter
kjøring, da de kan være veldig varme.
Olje og andre væsker kan også være
varme.
• Ikke la ting som er lettantennelige,
f.eks. papir og filler, ligge igjen i
motorrommet
• Ikke røyk, forårsak gnister eller bruk
åpen ild i nærheten av drivstoff eller
12-voltsbatteriet. Gassene fra
drivstoff og 12-voltsbatteriet er
brennbare.
• Vær spesielt forsiktig når du arbeider
med 12-voltsbatteriet. Det
inneholder giftig og etsende
svovelsyre.
• Vær forsiktig, da bremsevæske kan
skade hendene eller øynene dine og
lakkert overflater. Hvis du får væske
på hendene eller i øynene, må du
umiddelbart skylle det utsatte
området med rent vann. Kontakt lege
hvis du fortsatt føler ubehag.
ADVARSEL!(Fortsettelse)
Ved arbeid nær elektriske kjølevifter
eller radiatorgrill
Kontroller at tenningsbryteren er i
OFF-stilling. NÃ¥r tenningsbryteren er i
ON-stilling, kan de elektriske
kjøleviftene starte automatisk hvis
klimaanlegget er på og/eller
kjølevæsketemperaturen er høy.
(→s. 381)
Vernebriller
Bruk vernebriller for å forhindre at du
får materialer som slynges ut eller faller
ned, flytende spray osv. i øynene.
OBS
Hvis du fjerner luftfilteret
Å kjøre uten luftfilteret kan føre til økt
motorslitasje på grunn av skitt i luften.
Hvis væskenivået er for lavt eller høyt
Det er normalt av bremsevæskenivået
synker litt etter hvert som
bremseklossene blir slitte eller når
væskenivået i oppsamleren er høyt. Hvis
beholderen må etterfylles ofte, kan det
tyde på et alvorlig problem.
7.3 Vedlikehold du kan g jøre selv
373
7
Vedlikehold og stell

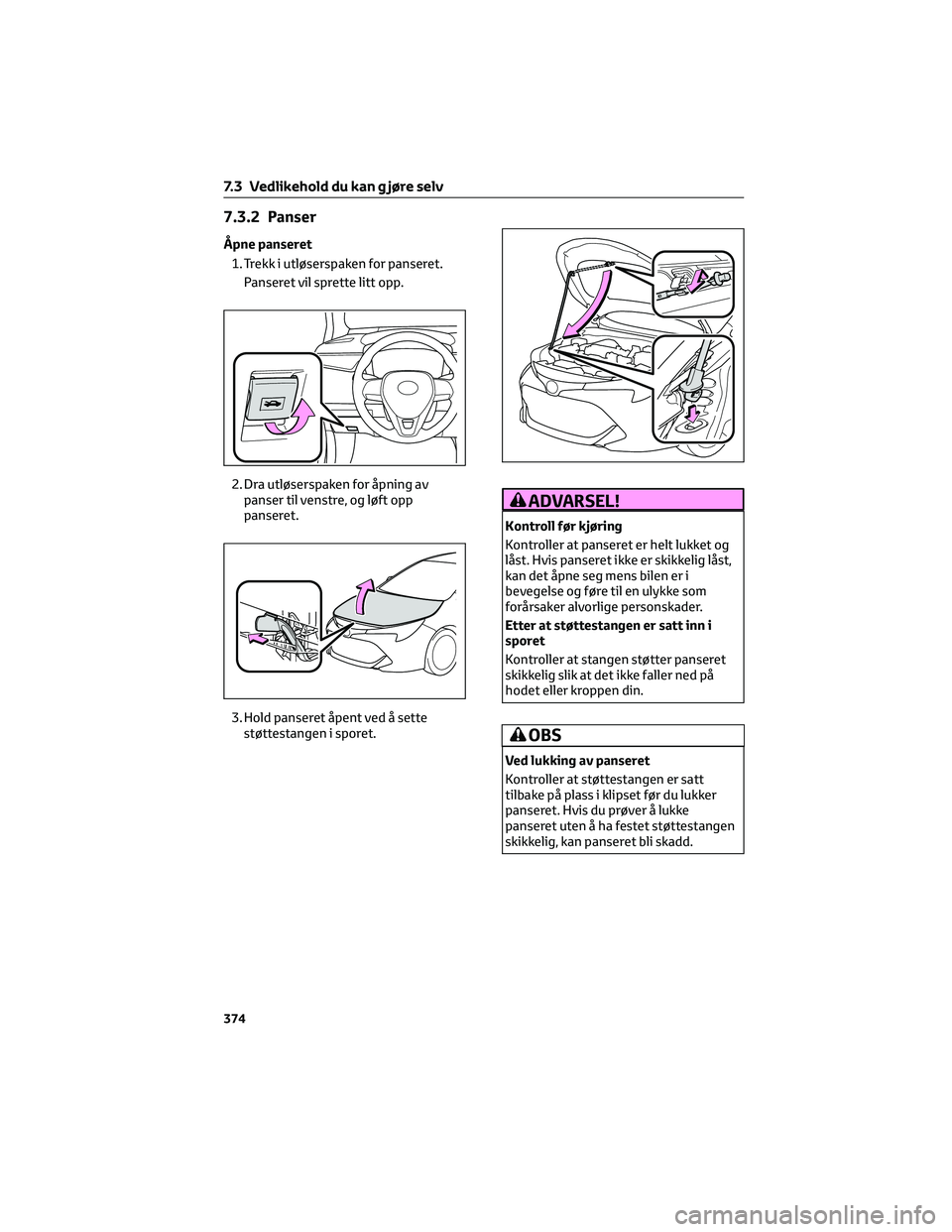

7.3.2 Panser
Ã…pne panseret
1. Trekk i utløserspaken for panseret.
Panseret vil sprette litt opp.
2. Dra utløserspaken for åpning av
panser til venstre, og løft opp
panseret.
3. Hold panseret åpent ved å sette
støttestangen i sporet.
ADVARSEL!
Kontroll før kjøring
Kontroller at panseret er helt lukket og
låst. Hvis panseret ikke er skikkelig låst,
kan det åpne seg mens bilen er i
bevegelse og føre til en ulykke som
forårsaker alvorlige personskader.
Etter at støttestangen er satt inn i
sporet
Kontroller at stangen støtter panseret
skikkelig slik at det ikke faller ned på
hodet eller kroppen din.
OBS
Ved lukking av panseret
Kontroller at støttestangen er satt
tilbake på plass i klipset før du lukker
panseret. Hvis du prøver å lukke
panseret uten å ha festet støttestangen
skikkelig, kan panseret bli skadd.
7.3 Vedlikehold du kan g jøre selv
374

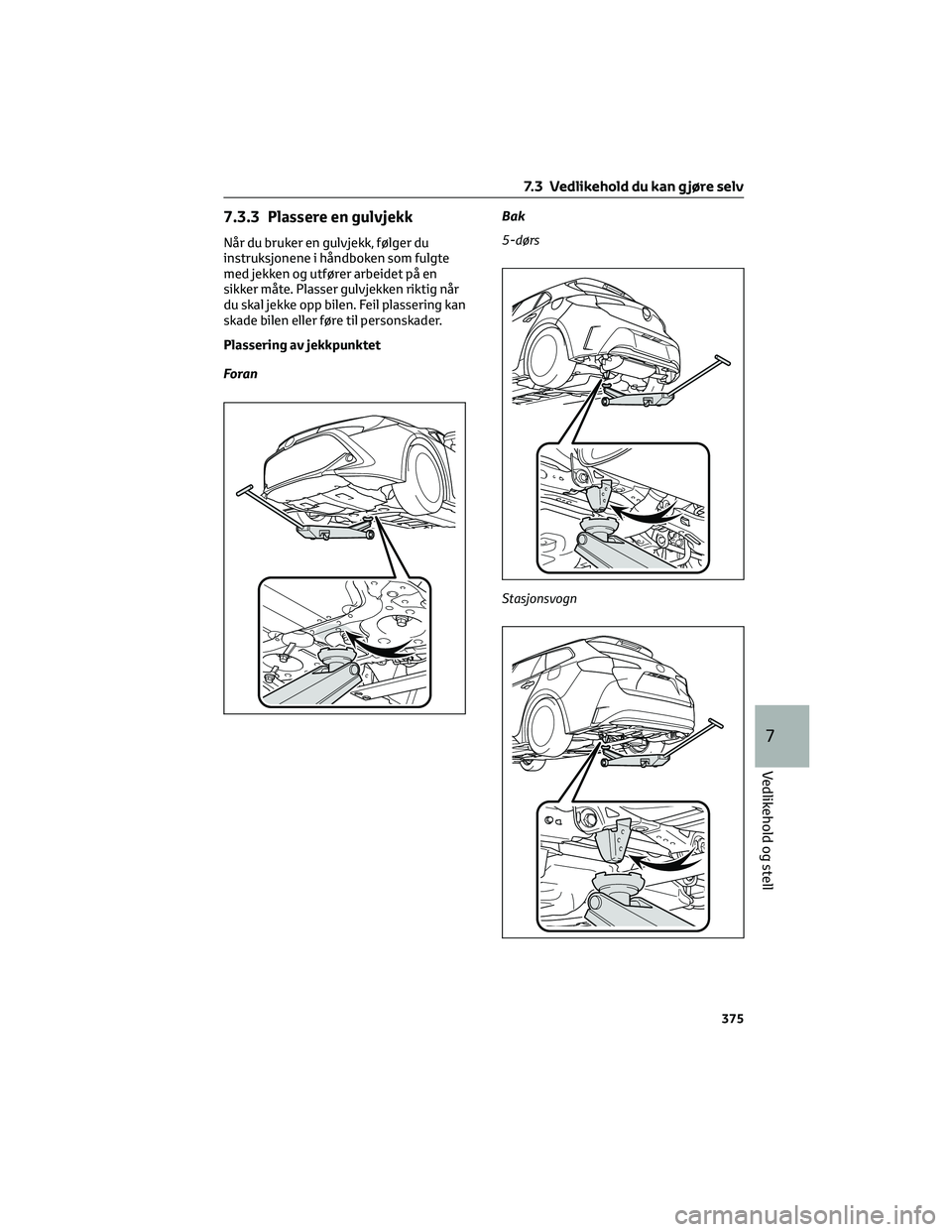

7.3.3 Plassere en gulvjekk
Når du bruker en gulvjekk, følger du
instruksjonene i håndboken som fulgte
med jekken og utfører arbeidet på en
sikker måte. Plasser gulvjekken riktig når
du skal jekke opp bilen. Feil plassering kan
skade bilen eller føre til personskader.
Plassering av jekkpunktet
ForanBak
5-dørs
Stasjonsvogn
7.3 Vedlikehold du kan g jøre selv
375
7
Vedlikehold og stell

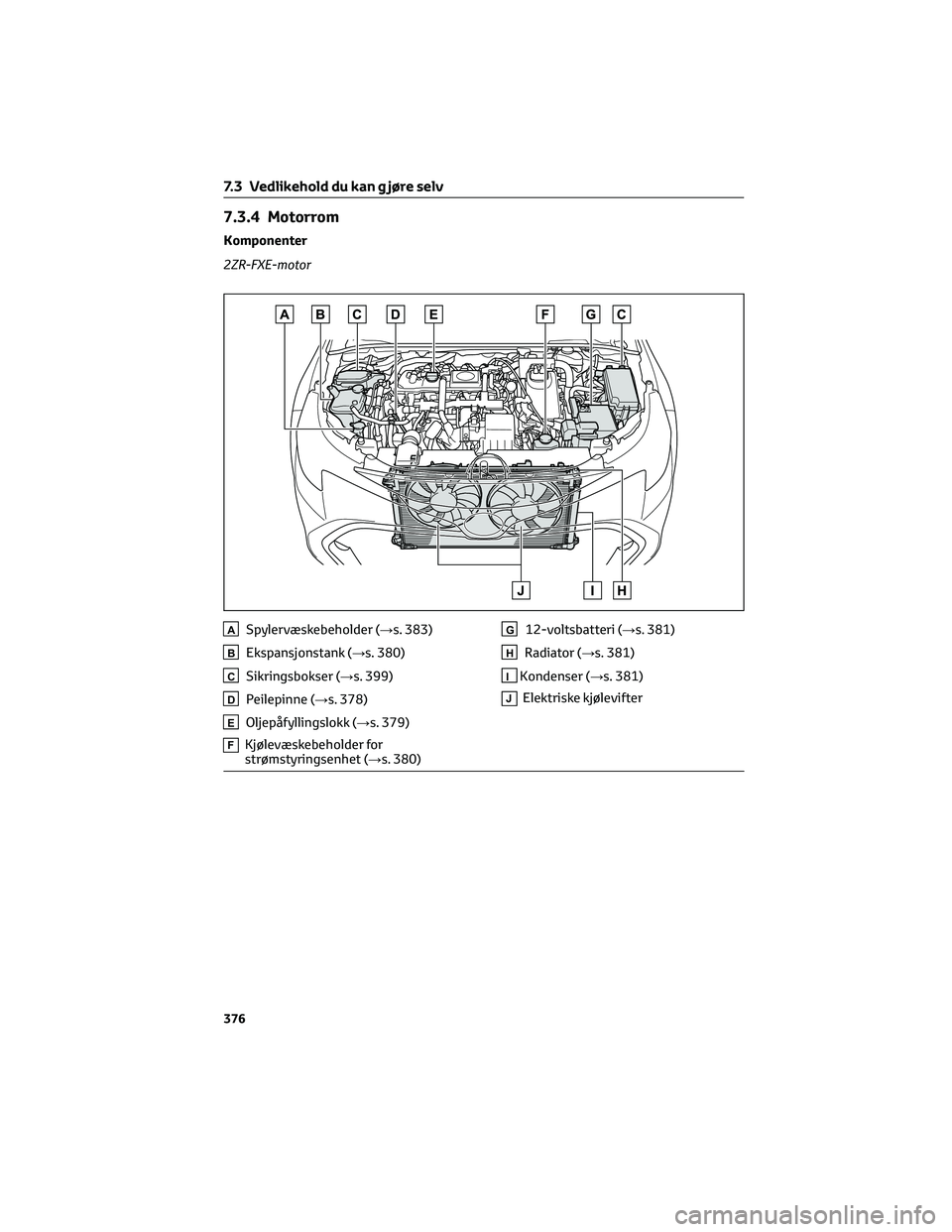

7.3.4 Motorrom
Komponenter
2ZR-FXE-motor
ASpylervæskebeholder (→s. 383)
BEkspansjonstank (→s. 380)
CSikringsbokser (→s. 399)
DPeilepinne (→s. 378)
EOljepåfyllingslokk (→s. 379)
FKjølevæskebeholder for
strømstyringsenhet (→s. 380)
G12-voltsbatteri (→s. 381)
HRadiator (→s. 381)
IKondenser (→s. 381)
JElektriske kjølevifter
7.3 Vedlikehold du kan g jøre selv
376

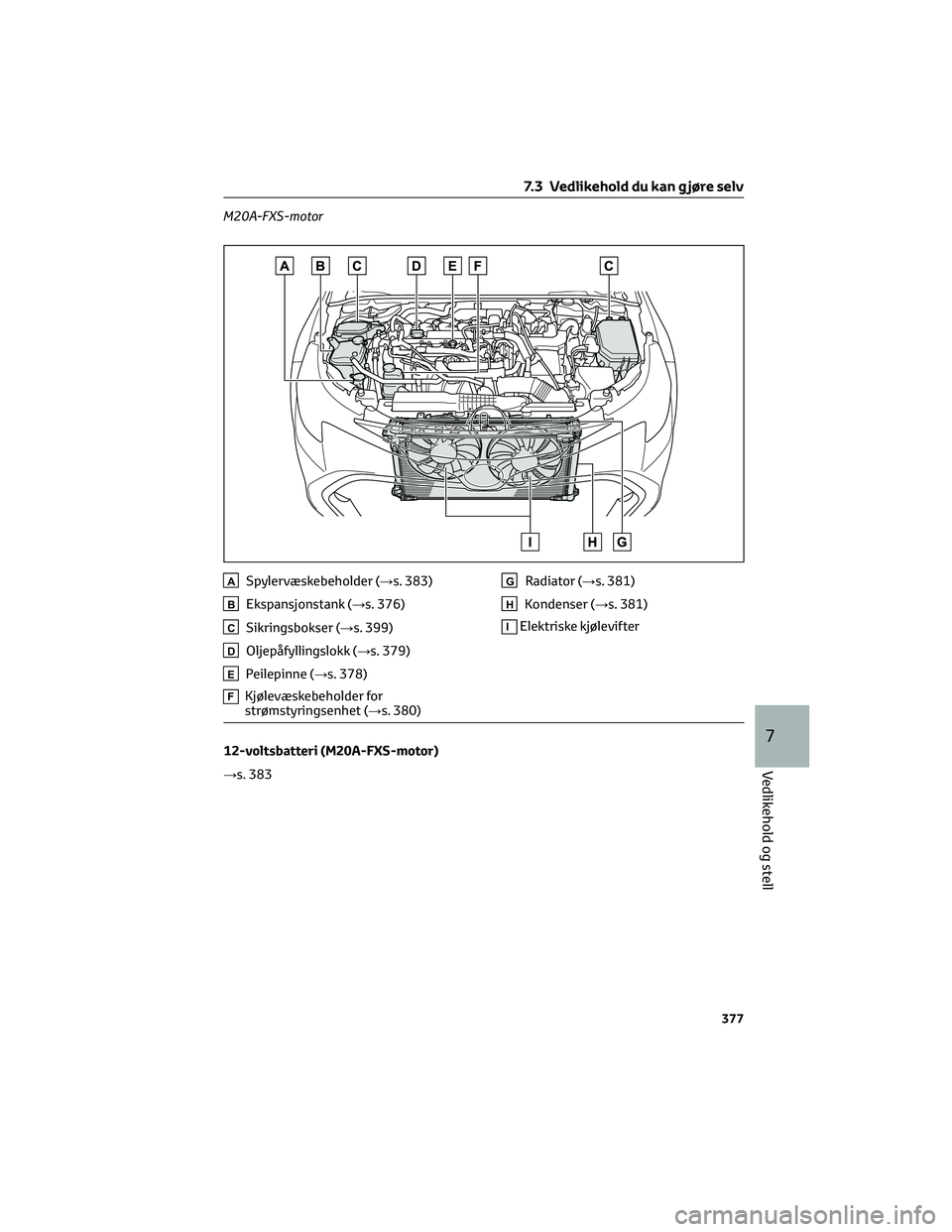

M20A-FXS-motor
ASpylervæskebeholder (→s. 383)
BEkspansjonstank (→s. 376)
CSikringsbokser (→s. 399)
DOljepåfyllingslokk (→s. 379)
EPeilepinne (→s. 378)
FKjølevæskebeholder for
strømstyringsenhet (→s. 380)
GRadiator (→s. 381)
HKondenser (→s. 381)
IElektriske kjølevifter
12-voltsbatteri (M20A-FXS-motor)
→s. 383
7.3 Vedlikehold du kan g jøre selv
377
7
Vedlikehold og stell

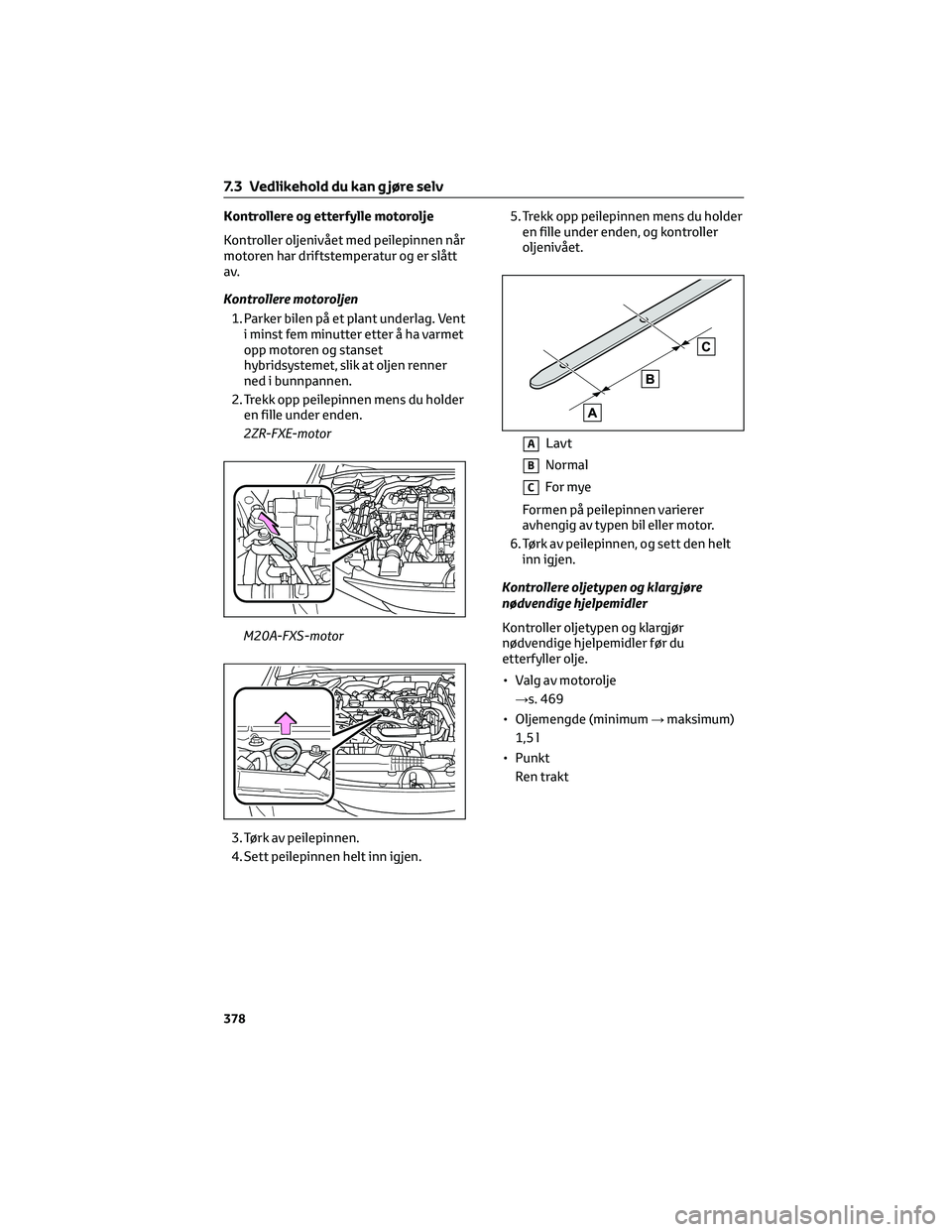

Kontrollere og etterfylle motorolje
Kontroller oljenivået med peilepinnen når
motoren har driftstemperatur og er slått
av.
Kontrollere motoroljen
1. Parker bilen på et plant underlag. Vent
i minst fem minutter etter å ha varmet
opp motoren og stanset
hybridsystemet, slik at oljen renner
ned i bunnpannen.
2. Trekk opp peilepinnen mens du holder
en fille under enden.
2ZR-FXE-motor
M20A-FXS-motor
3. Tørk av peilepinnen.
4. Sett peilepinnen helt inn igjen.5. Trekk opp peilepinnen mens du holder
en fille under enden, og kontroller
oljenivået.
Formen på peilepinnen varierer
avhengig av typen bil eller motor.
6. Tørk av peilepinnen, og sett den helt
inn igjen.
Kontrollere oljetypen og klarg jøre
nødvendige hjelpemidler
Kontroller oljetypen og klargjør
nødvendige hjelpemidler før du
etterfyller olje.
• Valg av motorolje
→s. 469
• Oljemengde (minimum→maksimum)
1,5 l
• Punkt
Ren trakt
ALavt
BNormal
CFor mye
7.3 Vedlikehold du kan g jøre selv
378
