TOYOTA COROLLA HATCHBACK 2022 Manual de utilização (in Portuguese)

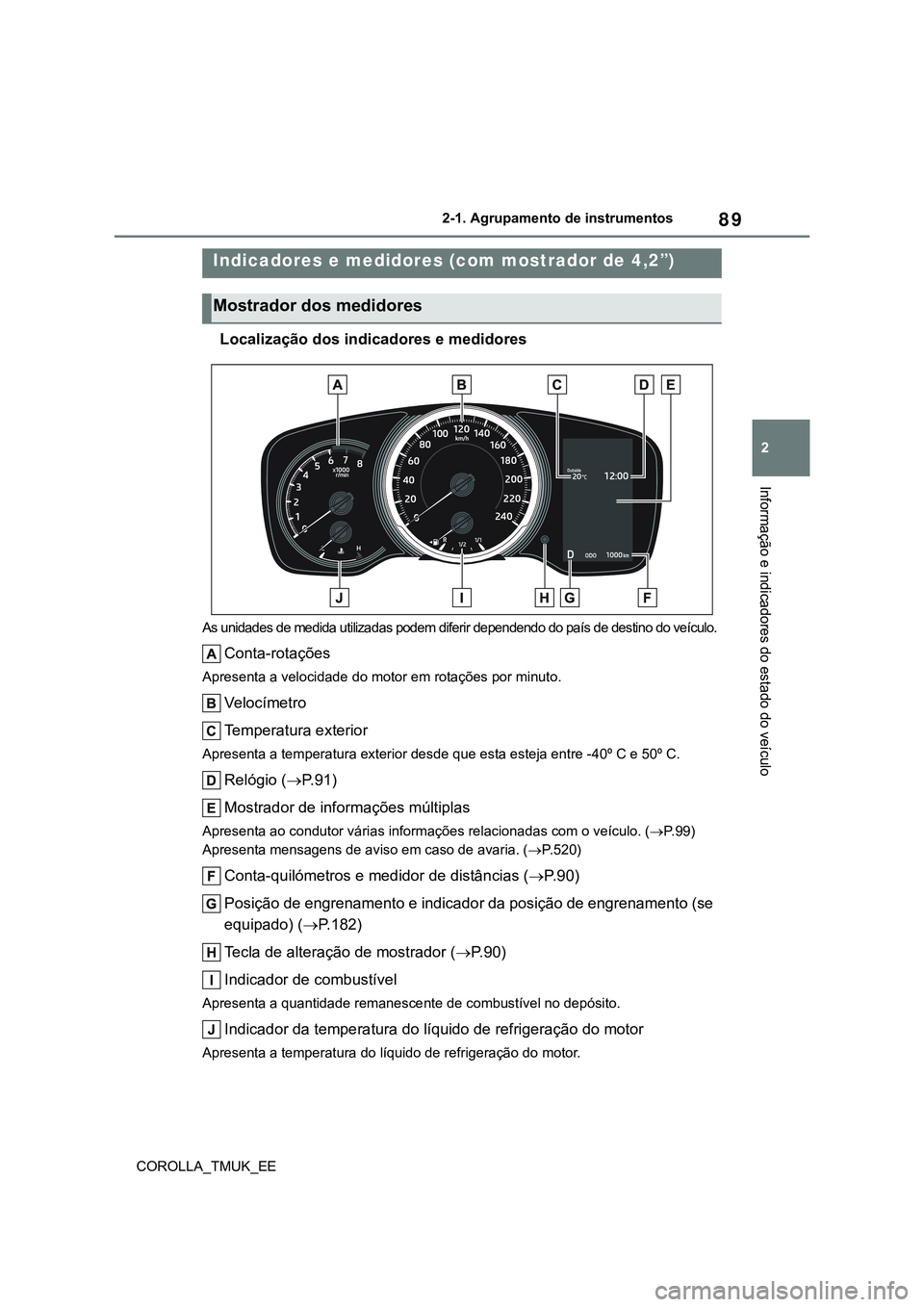

89
2
COROLLA_TMUK_EE2-1. Agrupamento de instrumentos
Informação e indicadores do estado do veículo
Localização dos indicadores e medidores
As unidades de medida utilizadas podem diferir dependendo do país de destino do veículo.
Conta-rotações
Apresenta a velocidade do motor em rotações por minuto.
Velocímetro
Temperatura exterior
Apresenta a temperatura exterior desde que esta esteja entre -40º C e 50º C.
Relógio (P. 9 1 )
Mostrador de informações múltiplas
Apresenta ao condutor várias informações relacionadas com o veículo. (P. 9 9 )
Apresenta mensagens de aviso em caso de avaria. (P.520)
Conta-quilómetros e medidor de distâncias (P. 9 0 )
Posição de engrenamento e indicador da posição de engrenamento (se
equipado) (P.182)
Tecla de alteração de mostrador (P.90)
Indicador de combustível
Apresenta a quantidade remanescente de combustível no depósito.
Indicador da temperatura do líquido de refrigeração do motor
Apresenta a temperatura do líquido de refrigeração do motor.
Indicadores e medidores (com mostrador de 4,2”)
Mostrador dos medidores

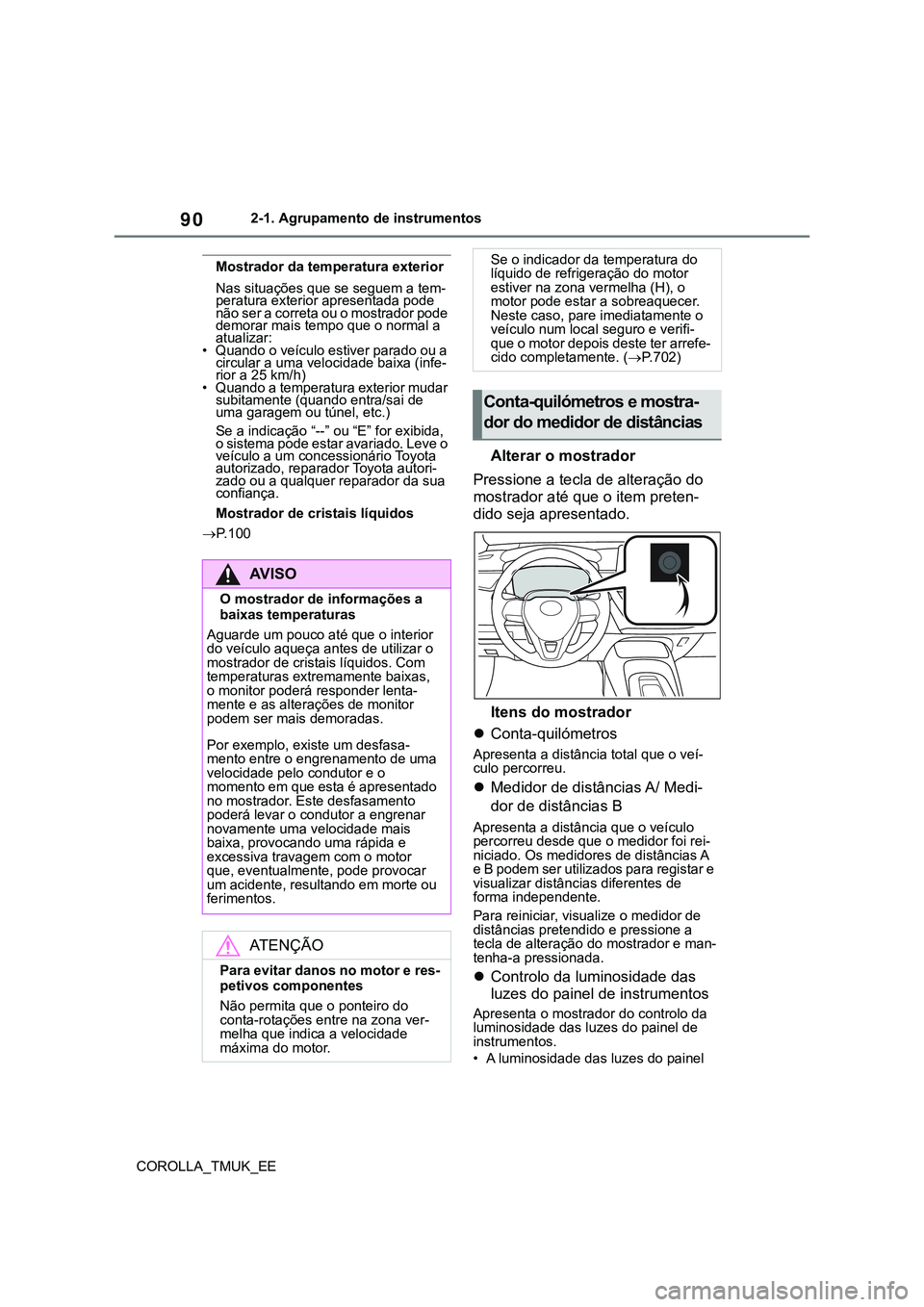

90
COROLLA_TMUK_EE2-1. Agrupamento de instrumentos
Mostrador da temperatura exterior
Nas situações que se seguem a tem-
peratura exterior apresentada pode
não ser a correta ou o mostrador pode
demorar mais tempo que o normal a
atualizar:
• Quando o veículo estiver parado ou a
circular a uma velocidade baixa (infe-
rior a 25 km/h)
• Quando a temperatura exterior mudar
subitamente (quando entra/sai de
uma garagem ou túnel, etc.)

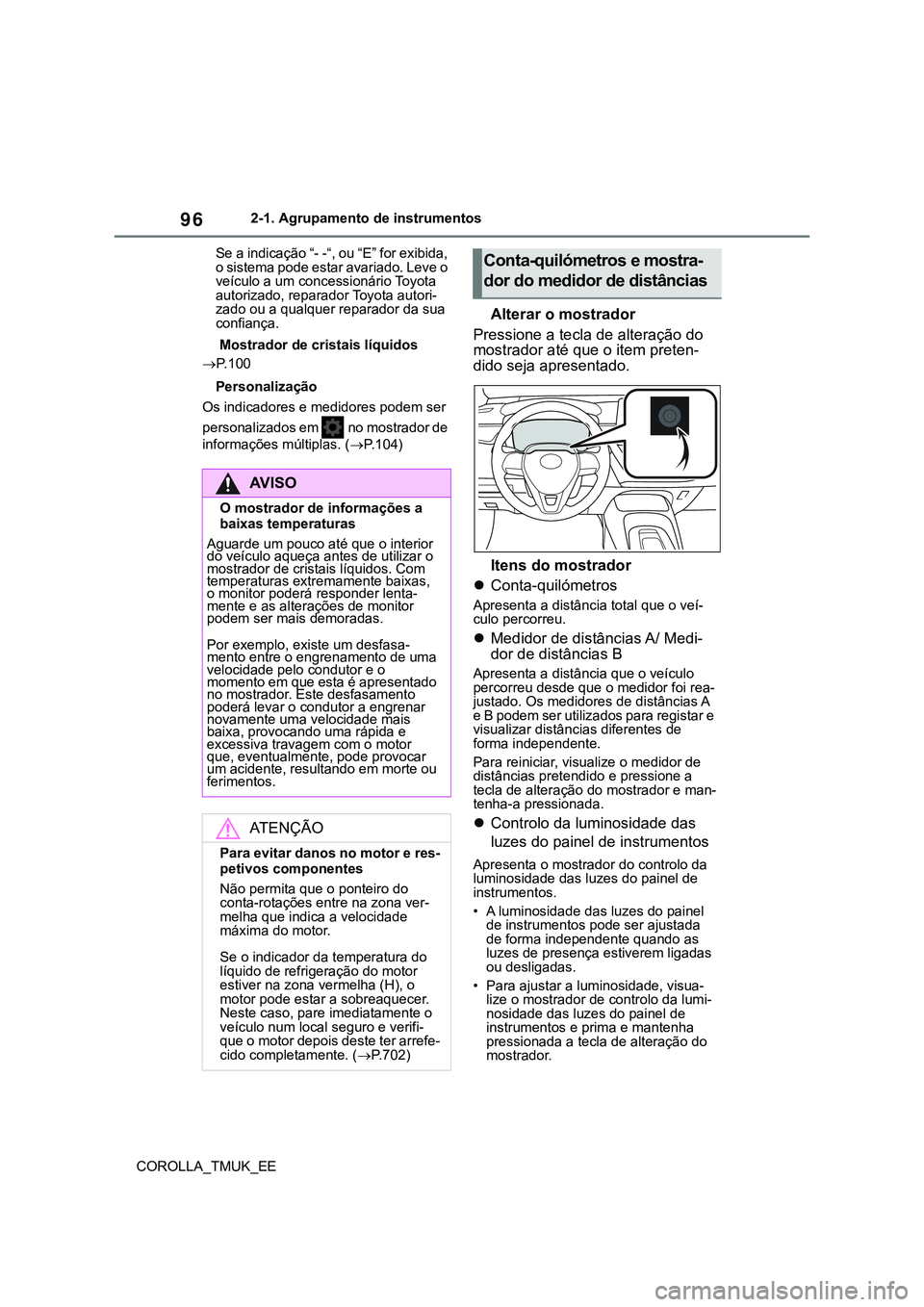

Se a indicação “--” ou “E” for exibida,
o sistema pode estar avariado. Leve o
veículo a um concessionário Toyota
autorizado, reparador Toyota autori-
zado ou a qualquer reparador da sua
confiança.
Mostrador de cristais líquidos
P.100
Alterar o mostrador
Pressione a tecla de alteração do
mostrador até que o item preten-
dido seja apresentado.
Itens do mostrador
Conta-quilómetros
Apresenta a distância total que o veí-
culo percorreu.
Medidor de distâncias A/ Medi-
dor de distâncias B
Apresenta a distância que o veículo
percorreu desde que o medidor foi rei-
niciado. Os medidores de distâncias A
e B podem ser utilizados para registar e
visualizar distâncias diferentes de
forma independente.
Para reiniciar, visualize o medidor de
distâncias pretendido e pressione a
tecla de alteração do mostrador e man-
tenha-a pressionada.
Controlo da luminosidade das
luzes do painel de instrumentos
Apresenta o mostrador do controlo da
luminosidade das luzes do painel de
instrumentos.
• A luminosidade das luzes do painel
AV I S O
O mostrador de informações a
baixas temperaturas
Aguarde um pouco até que o interior
do veículo aqueça antes de utilizar o
mostrador de cristais líquidos. Com
temperaturas extremamente baixas,
o monitor poderá responder lenta-
mente e as alterações de monitor
podem ser mais demoradas.
Por exemplo, existe um desfasa-
mento entre o engrenamento de uma
velocidade pelo condutor e o
momento em que esta é apresentado
no mostrador. Este desfasamento
poderá levar o condutor a engrenar
novamente uma velocidade mais
baixa, provocando uma rápida e
excessiva travagem com o motor
que, eventualmente, pode provocar
um acidente, resultando em morte ou
ferimentos.
ATENÇÃO
Para evitar danos no motor e res-
petivos componentes
Não permita que o ponteiro do
conta-rotações entre na zona ver-
melha que indica a velocidade
máxima do motor.
Se o indicador da temperatura do
líquido de refrigeração do motor
estiver na zona vermelha (H), o
motor pode estar a sobreaquecer.
Neste caso, pare imediatamente o
veículo num local seguro e verifi-
que o motor depois deste ter arrefe-
cido completamente. (P.702)
Conta-quilómetros e mostra-
dor do medidor de distâncias

91
2
COROLLA_TMUK_EE2-1. Agrupamento de instrumentos
Informação e indicadores do estado do veículo
de instrumentos pode ser ajustada
de forma independente quando as
luzes de presença estiverem ligadas
ou desligadas.
• Para ajustar a luminosidade, visua-
lize o mostrador de controlo da lumi-
nosidade das luzes do painel de
instrumentos e prima e mantenha
pressionada a tecla de alteração do
mostrador.
Distância até à próxima
mudança de óleo do motor
Exibe a distância que o veículo pode
percorrer até que seja necessário
mudar o óleo do motor.
A distância até à próxima mudança de
óleo será também exibida nas seguin-
tes situações:
• Quando o interruptor do motor é
colocado em ON.
• Quando é exibida uma mensagem a
indicar que deve ser efetuada breve-
mente uma mudança de óleo ou que
é necessário efetuá-la.
• Reiniciar: P. 4 7 4
Ajustar os minutos para “00”
1Pressione ou para sele-
cionar no mostrador de
informações múltiplas.
2Pressione ou para sele-
cionar “Clock 00”.
Pressione para arredondar
para a hora mais próxima.
Por ex.:
1:00 a 1:29  1:00
1:30 a 1:59  2:00
Alterar o relógio
1Pressione ou para sele-
cionar no mostrador de
informações múltiplas.
2Pressione ou para sele-
cionar “Clock : 00”.
3Pressione e mantenha premido
“OK”.
4Pressione ou para sele-
cionar o item a ser alterado.
5Pressione ou para alte-
rar a configuração.
Pode alterar o seguinte:
Formato 12horas/24 horas
Hora
Minuto
Ajustar o relógio
Os relógios que se seguem podem
ser ajustados no ecrã do sistema
áudio.
Mostrador de informações múltiplas
Ecrã do sistema áudio
Configurar o relógio para que
este seja ajustado automatica-
mente pelo GPS
1Pressione a tecla “MENU”.
2Selecione “Configuração” no
ecrã “Menu”.
3Selecione “Geral” no ecrã “Con-
figuração”.
4Selecione “Relógio”.
Ajustar o relógio (veículos
sem sistema de navega-
ção/multimédia)
Ajustar o relógio (veículos
com sistema de navega-
ção/multimédia)

92
COROLLA_TMUK_EE2-1. Agrupamento de instrumentos
5Selecione “Ajuste automático
pelo GPS” para ligar esta fun-
cionalidade.
Ajustar o relógio manualmente
1Pressione a tecla “MENU”.
2Selecione “Configuração” no
ecrã “Menu”.
3Selecione “Geral” no ecrã “Con-
figuração”.
4Selecione “Relógio”.
5Selecione “Ajuste automático
pelo GPS” para desligar esta
funcionalidade.
6Ajuste a hora apresentada.
Hora: Selecione “-“ ou “+” em
“Horas” para ajustar a hora.
Minutos: Selecione “-“ ou “+” em
“Minutos” para ajustar os minu-
tos.
“:00”: Selecione para arredondar
para a hora mais próxima.
Por ex.:
1:00 a 1:29  1:00
1:30 a 1:59  2:00
Configurar o fuso horário
1Pressione a tecla “MENU”.
2Selecione “Configuração” no
ecrã “Menu”.
3Selecione “Geral” no ecrã “Con-
figuração”.
4Selecione “Relógio”.
5Selecione “Fuso horário”.
Selecione o fuso horário preten-
dido.
Configurar horário de verão
1Pressione a tecla “MENU”. 2Selecione “Configuração” no
ecrã “Menu”.
3Selecione “Geral” no ecrã “Con-
figuração”.
4Selecione “Relógio”.
5Selecione “Horário de verão”
para ligar/desligar esta funcio-
nalidade.
Alterar o formato do relógio
entre 12 horas/ 24 horas
1Pressione a tecla “MENU”.
2Selecione “Configuração” no
ecrã “Menu”.
3Selecione “Geral” no ecrã “Con-
figuração”.
4Selecione “Relógio”.
5Selecione “Formato 24 horas”
para ligar/desligar esta funcio-
nalidade.
Quando esta funcionalidade estiver
desligada, o relógio é apresentado no
formato 12 horas.
Ecrã das configurações do relógio
(veículos com sistema de navega-
ção/multimédia)
Se a indicação “Clock:00” for apresen-
tada quando selecionar no mostra-
dor de informações múltiplas, o sistema
pode estar avariado. Leve o seu veículo
a um concessionário Toyota autorizado,
reparador Toyota autorizado ou a qual-
quer reparador da sua confiança.

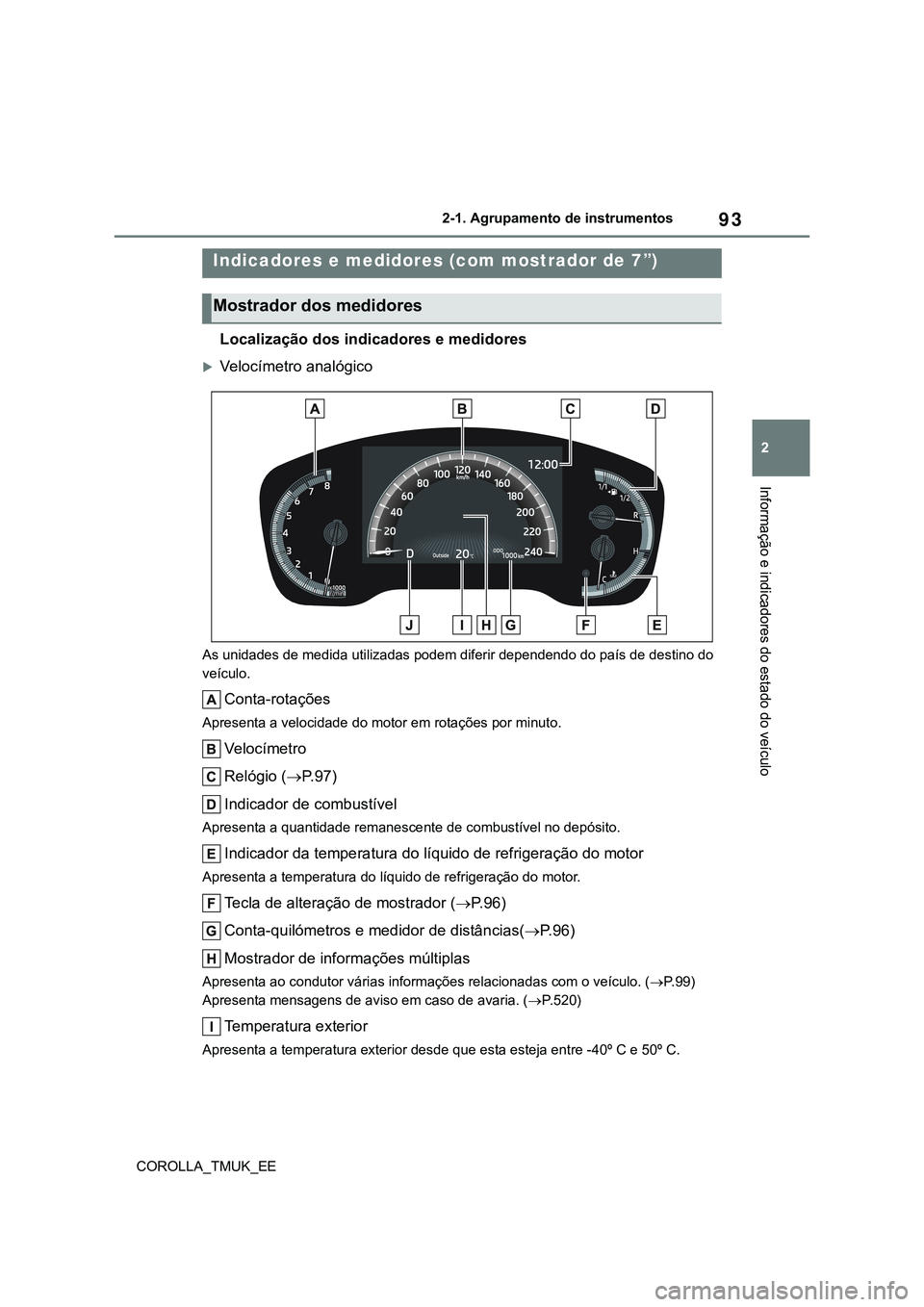

93
2
COROLLA_TMUK_EE2-1. Agrupamento de instrumentos
Informação e indicadores do estado do veículo
Localização dos indicadores e medidores
Velocímetro analógico
As unidades de medida utilizadas podem diferir dependendo do país de destino do
veículo.
Conta-rotações
Apresenta a velocidade do motor em rotações por minuto.
Velocímetro
Relógio (P. 9 7 )
Indicador de combustível
Apresenta a quantidade remanescente de combustível no depósito.
Indicador da temperatura do líquido de refrigeração do motor
Apresenta a temperatura do líquido de refrigeração do motor.
Tecla de alteração de mostrador (P.96)
Conta-quilómetros e medidor de distâncias(P. 9 6 )
Mostrador de informações múltiplas
Apresenta ao condutor várias informações relacionadas com o veículo. (P. 9 9 )
Apresenta mensagens de aviso em caso de avaria. (P.520)
Temperatura exterior
Apresenta a temperatura exterior desde que esta esteja entre -40º C e 50º C.
Indicadores e medidores (com mostrador de 7”)
Mostrador dos medidores

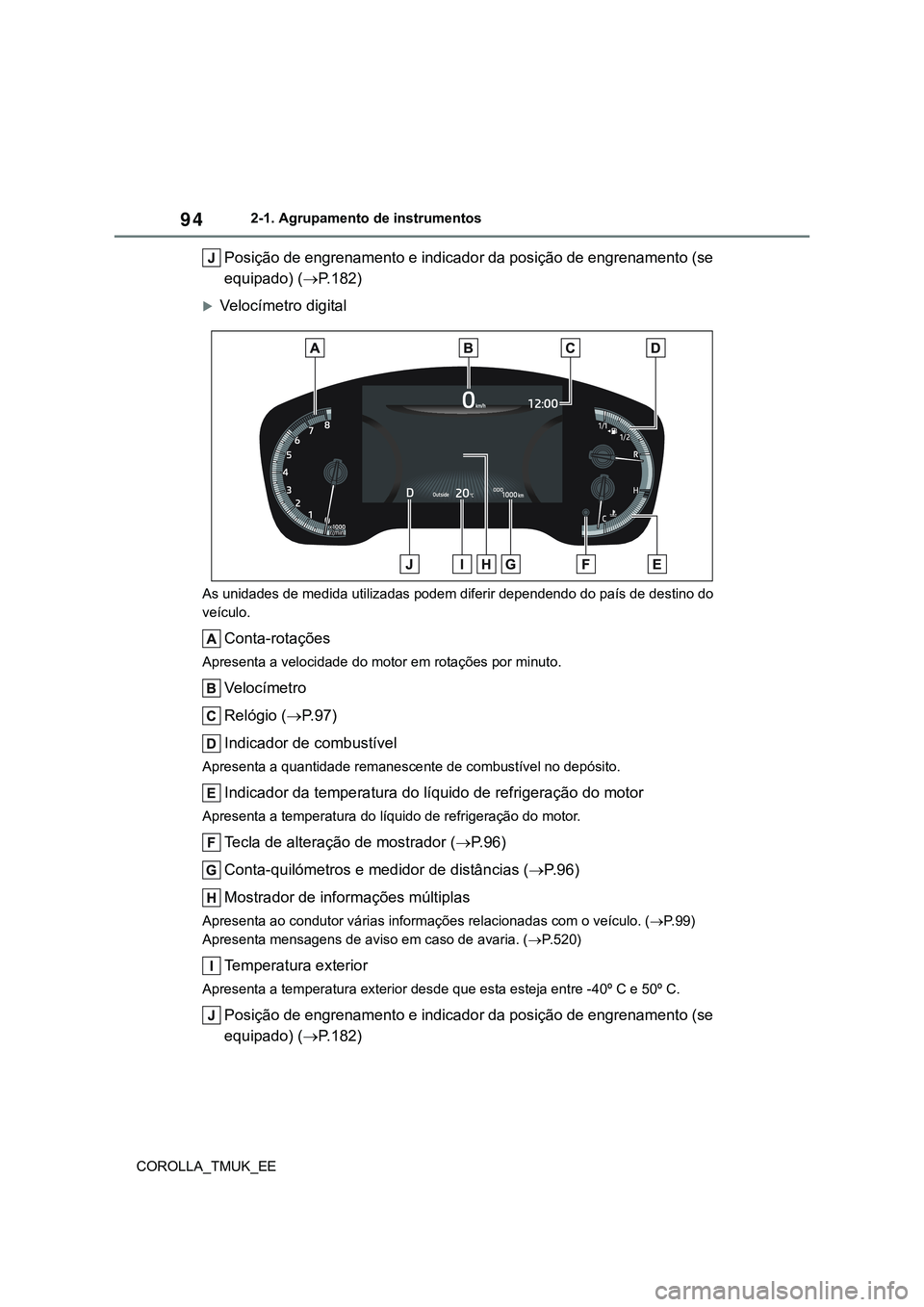

94
COROLLA_TMUK_EE2-1. Agrupamento de instrumentos
Posição de engrenamento e indicador da posição de engrenamento (se
equipado) (P.182)
Velocímetro digital
As unidades de medida utilizadas podem diferir dependendo do país de destino do
veículo.
Conta-rotações
Apresenta a velocidade do motor em rotações por minuto.
Velocímetro
Relógio (P. 9 7 )
Indicador de combustível
Apresenta a quantidade remanescente de combustível no depósito.
Indicador da temperatura do líquido de refrigeração do motor
Apresenta a temperatura do líquido de refrigeração do motor.
Tecla de alteração de mostrador (P.96)
Conta-quilómetros e medidor de distâncias (P. 9 6 )
Mostrador de informações múltiplas
Apresenta ao condutor várias informações relacionadas com o veículo. (P. 9 9 )
Apresenta mensagens de aviso em caso de avaria. (P.520)
Temperatura exterior
Apresenta a temperatura exterior desde que esta esteja entre -40º C e 50º C.
Posição de engrenamento e indicador da posição de engrenamento (se
equipado) (P.182)

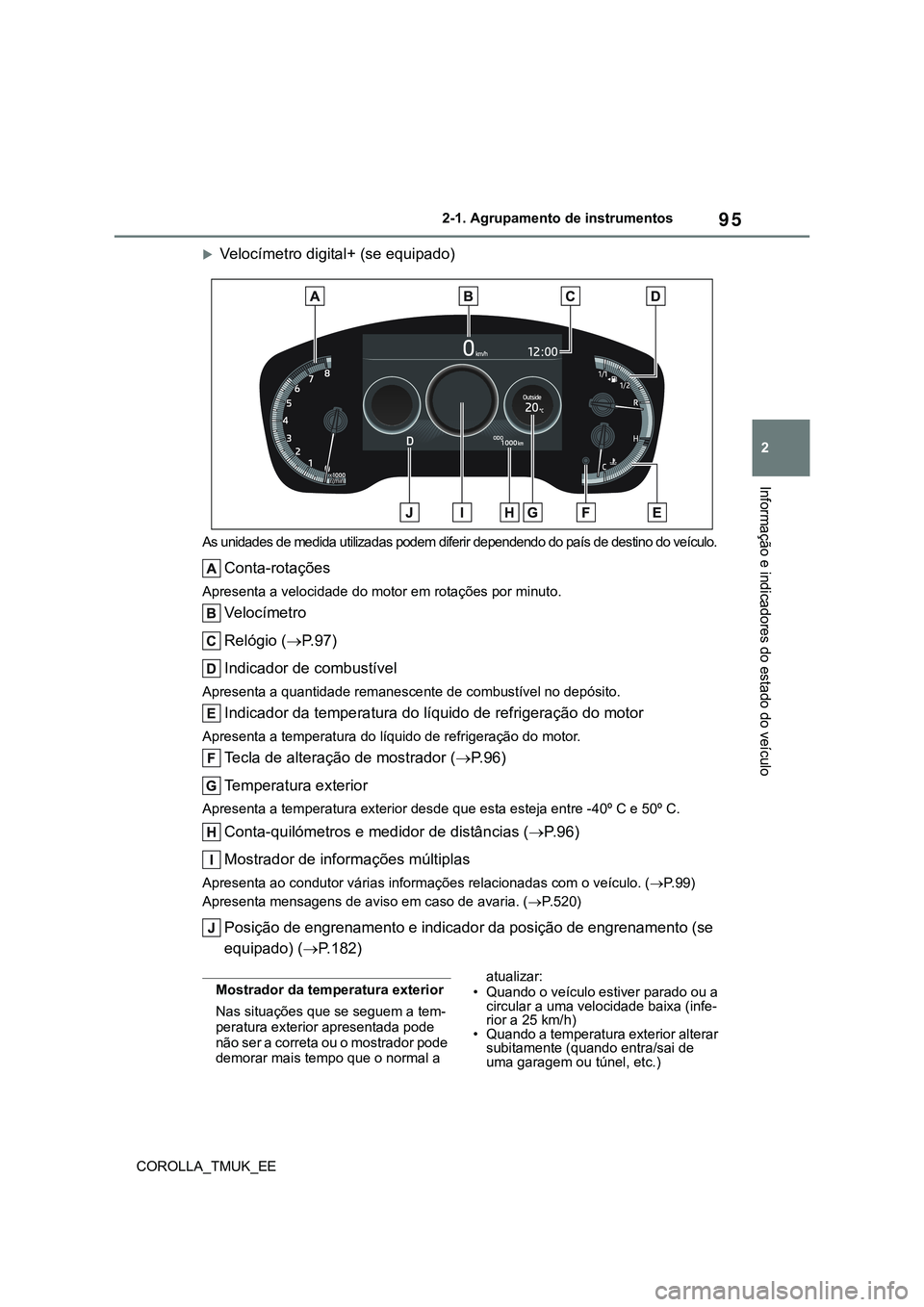

95
2
COROLLA_TMUK_EE2-1. Agrupamento de instrumentos
Informação e indicadores do estado do veículo
Velocímetro digital+ (se equipado)
As unidades de medida utilizadas podem diferir dependendo do país de destino do veículo.
Conta-rotações
Apresenta a velocidade do motor em rotações por minuto.
Velocímetro
Relógio (P. 9 7 )
Indicador de combustível
Apresenta a quantidade remanescente de combustível no depósito.
Indicador da temperatura do líquido de refrigeração do motor
Apresenta a temperatura do líquido de refrigeração do motor.
Tecla de alteração de mostrador (P.96)
Temperatura exterior
Apresenta a temperatura exterior desde que esta esteja entre -40º C e 50º C.
Conta-quilómetros e medidor de distâncias (P. 9 6 )
Mostrador de informações múltiplas
Apresenta ao condutor várias informações relacionadas com o veículo. (P. 9 9 )
Apresenta mensagens de aviso em caso de avaria. (P.520)
Posição de engrenamento e indicador da posição de engrenamento (se
equipado) (P.182)
Mostrador da temperatura exterior
Nas situações que se seguem a tem-
peratura exterior apresentada pode
não ser a correta ou o mostrador pode
demorar mais tempo que o normal a atualizar:
• Quando o veículo estiver parado ou a
circular a uma velocidade baixa (infe-
rior a 25 km/h)
• Quando a temperatura exterior alterar
subitamente (quando entra/sai de
uma garagem ou túnel, etc.)

96
COROLLA_TMUK_EE2-1. Agrupamento de instrumentos
Se a indicação “- -“, ou “E” for exibida,
o sistema pode estar avariado. Leve o
veículo a um concessionário Toyota
autorizado, reparador Toyota autori-
zado ou a qualquer reparador da sua
confiança.
Mostrador de cristais líquidos
P.100
Personalização
Os indicadores e medidores podem ser
personalizados em no mostrador de
informações múltiplas. (P.104)
Alterar o mostrador
Pressione a tecla de alteração do
mostrador até que o item preten-
dido seja apresentado.
Itens do mostrador
Conta-quilómetros
Apresenta a distância total que o veí-
culo percorreu.
Medidor de distâncias A/ Medi-
dor de distâncias B
Apresenta a distância que o veículo
percorreu desde que o medidor foi rea-
justado. Os medidores de distâncias A
e B podem ser utilizados para registar e
visualizar distâncias diferentes de
forma independente.
Para reiniciar, visualize o medidor de
distâncias pretendido e pressione a
tecla de alteração do mostrador e man-
tenha-a pressionada.
Controlo da luminosidade das
luzes do painel de instrumentos
Apresenta o mostrador do controlo da
luminosidade das luzes do painel de
instrumentos.
• A luminosidade das luzes do painel
de instrumentos pode ser ajustada
de forma independente quando as
luzes de presença estiverem ligadas
ou desligadas.
• Para ajustar a luminosidade, visua-
lize o mostrador de controlo da lumi-
nosidade das luzes do painel de
instrumentos e prima e mantenha
pressionada a tecla de alteração do
mostrador.
AV I S O
O mostrador de informações a
baixas temperaturas
Aguarde um pouco até que o interior
do veículo aqueça antes de utilizar o
mostrador de cristais líquidos. Com
temperaturas extremamente baixas,
o monitor poderá responder lenta-
mente e as alterações de monitor
podem ser mais demoradas.
Por exemplo, existe um desfasa-
mento entre o engrenamento de uma
velocidade pelo condutor e o
momento em que esta é apresentado
no mostrador. Este desfasamento
poderá levar o condutor a engrenar
novamente uma velocidade mais
baixa, provocando uma rápida e
excessiva travagem com o motor
que, eventualmente, pode provocar
um acidente, resultando em morte ou
ferimentos.
ATENÇÃO
Para evitar danos no motor e res-
petivos componentes
Não permita que o ponteiro do
conta-rotações entre na zona ver-
melha que indica a velocidade
máxima do motor.
Se o indicador da temperatura do
líquido de refrigeração do motor
estiver na zona vermelha (H), o
motor pode estar a sobreaquecer.
Neste caso, pare imediatamente o
veículo num local seguro e verifi-
que o motor depois deste ter arrefe-
cido completamente. (P.702)
Conta-quilómetros e mostra-
dor do medidor de distâncias

97
2
COROLLA_TMUK_EE2-1. Agrupamento de instrumentos
Informação e indicadores do estado do veículo
Distância até à próxima
mudança de óleo do motor
A distância até à próxima mudança de
óleo será também exibida nas seguin-
tes situações:
• Quando o interruptor do motor é
colocado em ON.
• Quando é exibida uma mensagem a
indicar que deve ser efetuada breve-
mente uma mudança de óleo ou que
é necessário efetuá-la.
• Reiniciar: P. 4 7 4
Ajustar os minutos para “00”
1Pressione ou para sele-
cionar no mostrador de
informações múltiplas.
2Pressione ou para sele-
cionar “Clock : 00”.
Pressione para arredondar
para a hora mais próxima.
Por ex.:
1:00 a 1:29  1:00
1:30 a 1:59  2:00
Alterar o relógio
1Pressione ou para sele-
cionar no mostrador de
informações múltiplas.
2Pressione ou para sele-
cionar “Clock : 00”.
3Pressione e mantenha premido
.4Pressione ou para sele-
cionar o item a ser alterado.
5Pressione ou para alte-
rar a configuração.
Pode alterar o seguinte:
Formato 12horas/24 horas
Hora
Minuto
Ajustar o relógio
Os relógios que se seguem podem ser
ajustados no ecrã do sistema áudio.
Mostrador de informações múlti-
plas
Ecrã do sistema áudio
Configurar o relógio para que
este seja ajustado automatica-
mente pelo GPS
1Pressione a tecla “MENU”.
2Selecione “Configuração” no
ecrã “Menu”.
3Selecione “Geral” no ecrã “Con-
figuração”.
4Selecione “Relógio”.
5Selecione “Ajuste automático
pelo GPS” para ligar esta fun-
cionalidade.
Ajustar o relógio manualmente
1Pressione a tecla “MENU”.
2Selecione “Configuração” no
ecrã “Menu”.
Ajustar o relógio (veículos
sem sistema de navega-
ção/multimédia)
Ajustar o relógio (veículos
com sistema de navega-
ção/multimédia)

98
COROLLA_TMUK_EE2-1. Agrupamento de instrumentos
3Selecione “Geral” no ecrã “Con-
figuração”.
4Selecione “Relógio”.
5Selecione “Ajuste automático
pelo GPS” para desligar esta
funcionalidade.
6Ajuste a hora apresentada.
Hora: Selecione “-“ ou “+” em
“Horas” para ajustar a hora.
Minutos: Selecione “-“ ou “+” em
“Minutos” para ajustar os minutos.
“:00”: Selecione para arredondar
para a hora mais próxima.
Por ex.:
1:00 a 1:29  1:00
1:30 a 1:59  2:00
Pressione a tecla “MENU”.
1Pressione a tecla “MENU”.
2Selecione “Configuração” no
ecrã “Menu”.
3Selecione “Geral” no ecrã “Con-
figuração”.
4Selecione “Relógio”.
5Selecione “Fuso horário”.
Selecione o fuso horário preten-
dido.
Configurar horário de verão
1Pressione a tecla “MENU”.
2Selecione “Configuração” no
ecrã “Menu”.
3Selecione “Geral” no ecrã “Con-
figuração”.
4Selecione “Relógio”.
5Selecione “Horário de verão”
para ligar/desligar esta funcio-
nalidade.Alterar o formato do relógio
entre 12 horas/ 24 horas
1Pressione a tecla “MENU”.
2Selecione “Configuração” no
ecrã “Menu”.
3Selecione “Geral” no ecrã “Con-
figuração”.
4Selecione “Relógio”.
5Selecione “Formato 24 horas”
para ligar/desligar esta funcio-
nalidade.
Quando esta funcionalidade estiver
desligada, o relógio é apresentado no
formato 12 horas.
Ecrã das configurações do relógio
(veículos com sistema de navega-
ção/multimédia)
Se a indicação “Clock:00” for apresen-
tada quando selecionar no mostra-
dor de informações múltiplas, o sistema
pode estar avariado. Leve o seu veículo
a um concessionário Toyota autorizado,
reparador Toyota autorizado ou a qual-
quer reparador da sua confiança.
