TOYOTA COROLLA HATCHBACK 2022 Manual de utilização (in Portuguese)

189
4
COROLLA_TMUK_EE4-2. Procedimentos de condução
Condução

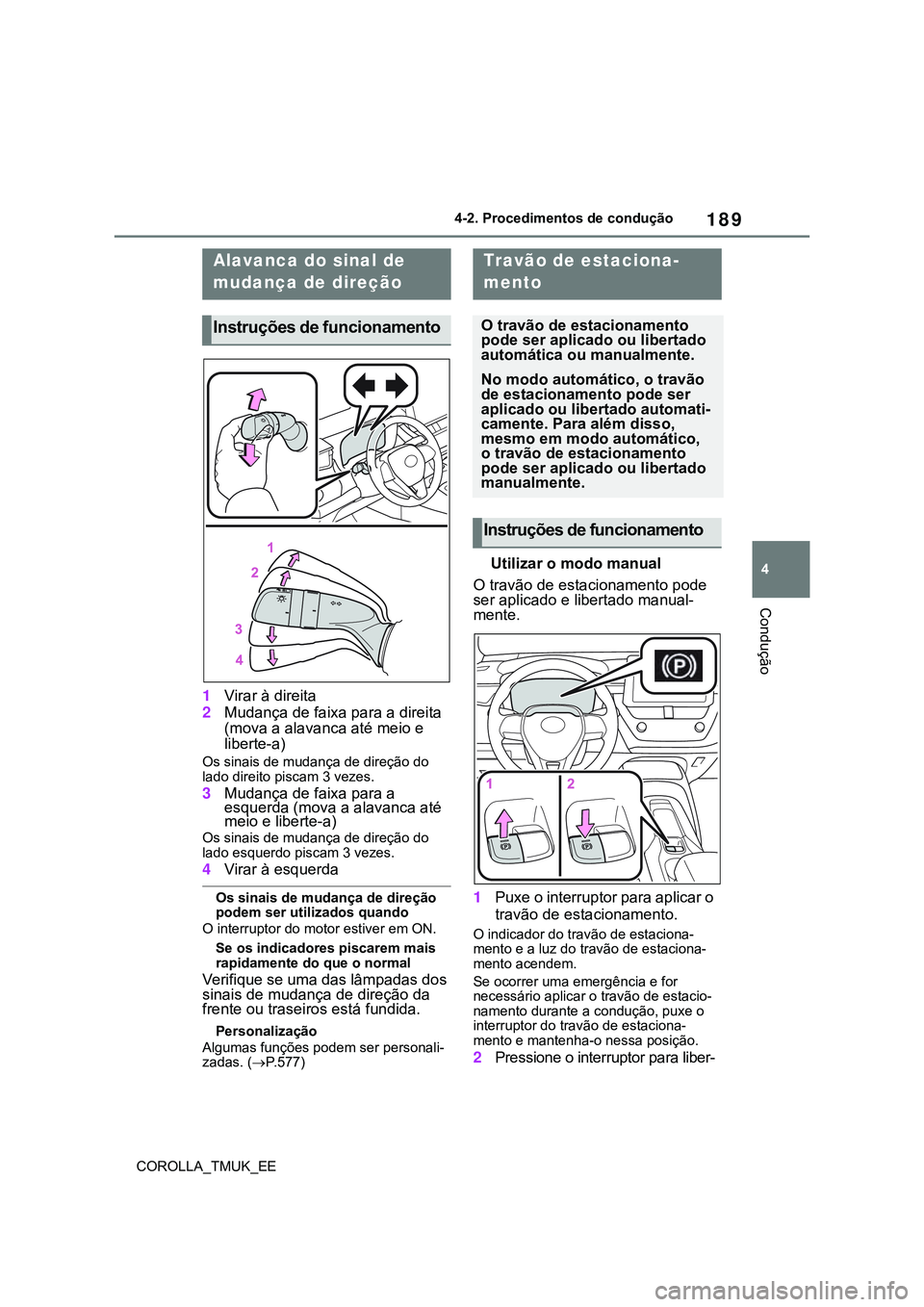

1Virar à direita
2Mudança de faixa para a direita
(mova a alavanca até meio e
liberte-a)
Os sinais de mudança de direção do
lado direito piscam 3 vezes.
3Mudança de faixa para a
esquerda (mova a alavanca até
meio e liberte-a)
Os sinais de mudança de direção do
lado esquerdo piscam 3 vezes.
4Virar à esquerda
Os sinais de mudança de direção
podem ser utilizados quando
O interruptor do motor estiver em ON.
Se os indicadores piscarem mais
rapidamente do que o normal
Verifique se uma das lâmpadas dos
sinais de mudança de direção da
frente ou traseiros está fundida.
Personalização
Algumas funções podem ser personali-
zadas. (P.577)
Utilizar o modo manual
O travão de estacionamento pode
ser aplicado e libertado manual-
mente.
1Puxe o interruptor para aplicar o
travão de estacionamento.
O indicador do travão de estaciona-
mento e a luz do travão de estaciona-
mento acendem.
Se ocorrer uma emergência e for
necessário aplicar o travão de estacio-
namento durante a condução, puxe o
interruptor do travão de estaciona-
mento e mantenha-o nessa posição.
2Pressione o interruptor para liber-
Alavanca do sinal de
mudança de direção
Instruções de funcionamento
Travão de estaciona-
mento
O travão de estacionamento
pode ser aplicado ou libertado
automática ou manualmente.
No modo automático, o travão
de estacionamento pode ser
aplicado ou libertado automati-
camente. Para além disso,
mesmo em modo automático,
o travão de estacionamento
pode ser aplicado ou libertado
manualmente.
Instruções de funcionamento

190
COROLLA_TMUK_EE4-2. Procedimentos de condução

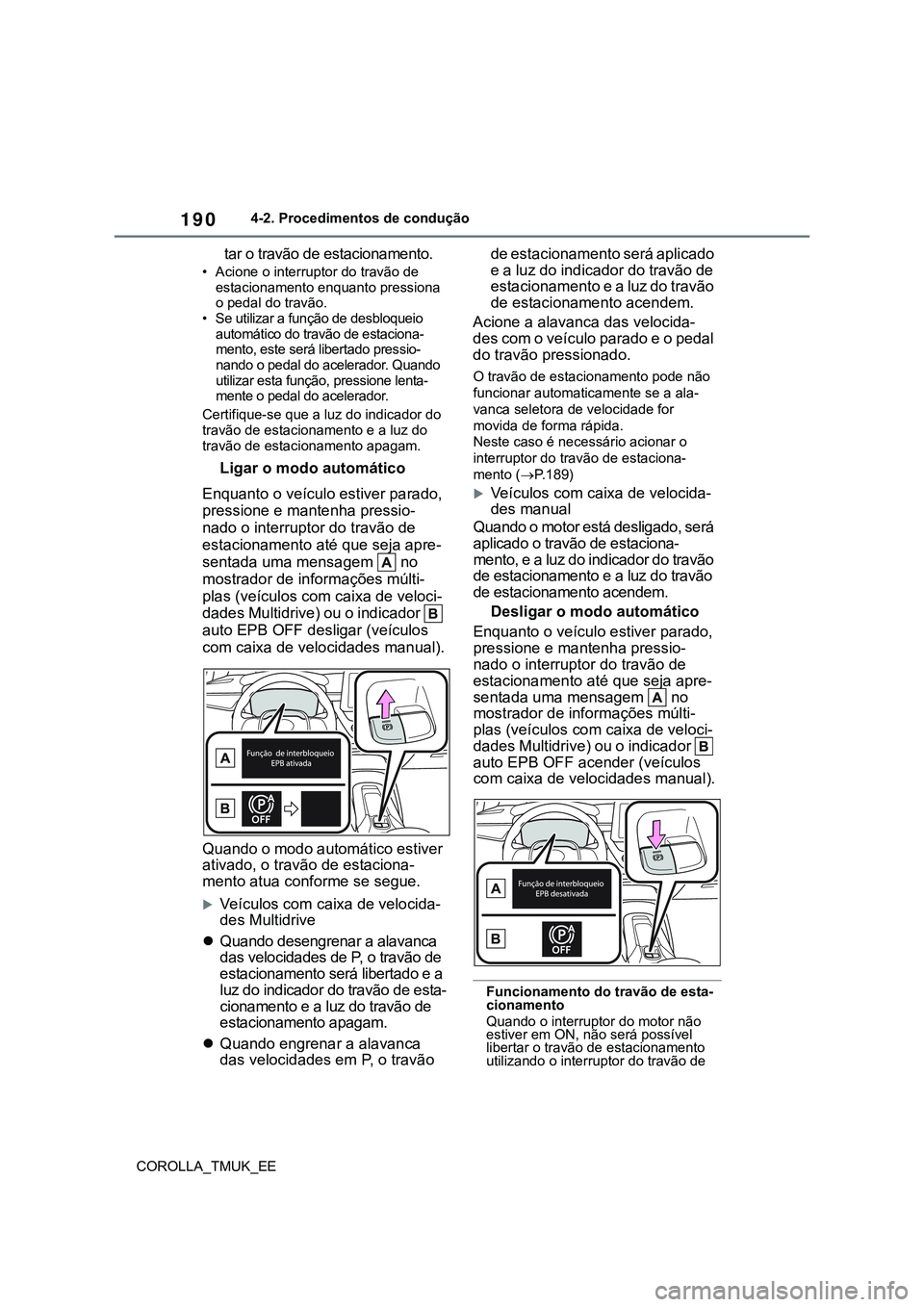

tar o travão de estacionamento.
• Acione o interruptor do travão de
estacionamento enquanto pressiona
o pedal do travão.
• Se utilizar a função de desbloqueio
automático do travão de estaciona-
mento, este será libertado pressio-
nando o pedal do acelerador. Quando
utilizar esta função, pressione lenta-
mente o pedal do acelerador.
Certifique-se que a luz do indicador do
travão de estacionamento e a luz do
travão de estacionamento apagam.
Ligar o modo automático
Enquanto o veículo estiver parado,
pressione e mantenha pressio-
nado o interruptor do travão de
estacionamento até que seja apre-
sentada uma mensagem no
mostrador de informações múlti-
plas (veículos com caixa de veloci-
dades Multidrive) ou o indicador
auto EPB OFF desligar (veículos
com caixa de velocidades manual).
Quando o modo automático estiver
ativado, o travão de estaciona-
mento atua conforme se segue.
Veículos com caixa de velocida-
des Multidrive
Quando desengrenar a alavanca
das velocidades de P, o travão de
estacionamento será libertado e a
luz do indicador do travão de esta-
cionamento e a luz do travão de
estacionamento apagam.
Quando engrenar a alavanca
das velocidades em P, o travão de estacionamento será aplicado
e a luz do indicador do travão de
estacionamento e a luz do travão
de estacionamento acendem.
Acione a alavanca das velocida-
des com o veículo parado e o pedal
do travão pressionado.
O travão de estacionamento pode não
funcionar automaticamente se a ala-
vanca seletora de velocidade for
movida de forma rápida.
Neste caso é necessário acionar o
interruptor do travão de estaciona-
mento (P.189)
Veículos com caixa de velocida-
des manual
Quando o motor está desligado, será
aplicado o travão de estaciona-
mento, e a luz do indicador do travão
de estacionamento e a luz do travão
de estacionamento acendem.
Desligar o modo automático
Enquanto o veículo estiver parado,
pressione e mantenha pressio-
nado o interruptor do travão de
estacionamento até que seja apre-
sentada uma mensagem no
mostrador de informações múlti-
plas (veículos com caixa de veloci-
dades Multidrive) ou o indicador
auto EPB OFF acender (veículos
com caixa de velocidades manual).
Funcionamento do travão de esta-
cionamento
Quando o interruptor do motor não
estiver em ON, não será possível
libertar o travão de estacionamento
utilizando o interruptor do travão de

191
4
COROLLA_TMUK_EE4-2. Procedimentos de condução
Condução

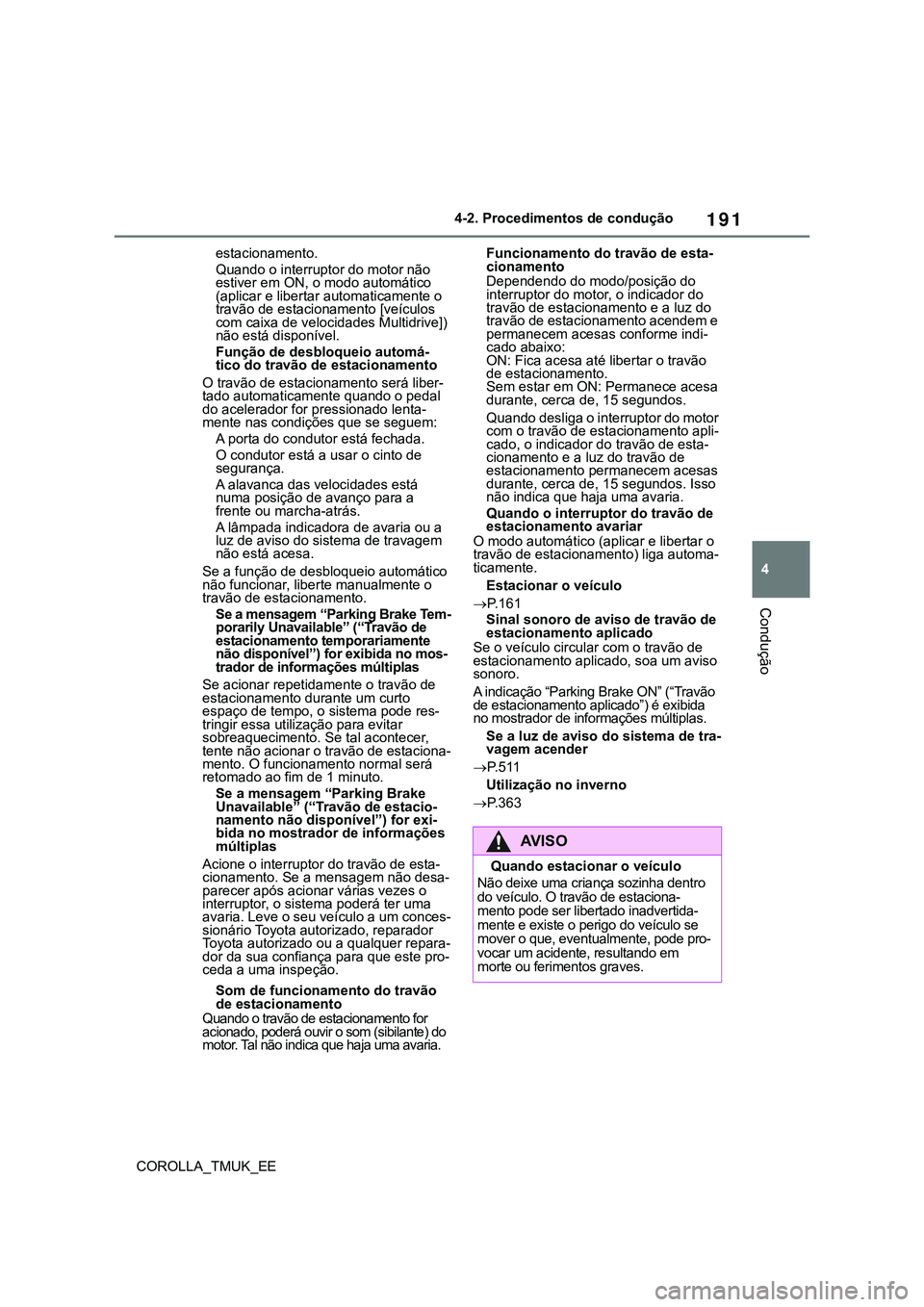

estacionamento.
Quando o interruptor do motor não
estiver em ON, o modo automático
(aplicar e libertar automaticamente o
travão de estacionamento [veículos
com caixa de velocidades Multidrive])
não está disponível.
Função de desbloqueio automá-
tico do travão de estacionamento
O travão de estacionamento será liber-
tado automaticamente quando o pedal
do acelerador for pressionado lenta-
mente nas condições que se seguem:
A porta do condutor está fechada.
O condutor está a usar o cinto de
segurança.
A alavanca das velocidades está
numa posição de avanço para a
frente ou marcha-atrás.
A lâmpada indicadora de avaria ou a
luz de aviso do sistema de travagem
não está acesa.
Se a função de desbloqueio automático
não funcionar, liberte manualmente o
travão de estacionamento.
Se a mensagem “Parking Brake Tem-
porarily Unavailable” (“Travão de
estacionamento temporariamente
não disponível”) for exibida no mos-
trador de informações múltiplas
Se acionar repetidamente o travão de
estacionamento durante um curto
espaço de tempo, o sistema pode res-
tringir essa utilização para evitar
sobreaquecimento. Se tal acontecer,
tente não acionar o travão de estaciona-
mento. O funcionamento normal será
retomado ao fim de 1 minuto.
Se a mensagem “Parking Brake
Unavailable” (“Travão de estacio-
namento não disponível”) for exi-
bida no mostrador de informações
múltiplas
Acione o interruptor do travão de esta-
cionamento. Se a mensagem não desa-
parecer após acionar várias vezes o
interruptor, o sistema poderá ter uma
avaria. Leve o seu veículo a um conces-
sionário Toyota autorizado, reparador
Toyota autorizado ou a qualquer repara-
dor da sua confiança para que este pro-
ceda a uma inspeção.
Som de funcionamento do travão
de estacionamento
Quando o travão de estacionamento for
acionado, poderá ouvir o som (sibilante) do
motor. Tal não indica que haja uma avaria.Funcionamento do travão de esta-
cionamento
Dependendo do modo/posição do
interruptor do motor, o indicador do
travão de estacionamento e a luz do
travão de estacionamento acendem e
permanecem acesas conforme indi-
cado abaixo:
ON: Fica acesa até libertar o travão
de estacionamento.
Sem estar em ON: Permanece acesa
durante, cerca de, 15 segundos.
Quando desliga o interruptor do motor
com o travão de estacionamento apli-
cado, o indicador do travão de esta-
cionamento e a luz do travão de
estacionamento permanecem acesas
durante, cerca de, 15 segundos. Isso
não indica que haja uma avaria.
Quando o interruptor do travão de
estacionamento avariar
O modo automático (aplicar e libertar o
travão de estacionamento) liga automa-
ticamente.
Estacionar o veículo
P. 1 6 1
Sinal sonoro de aviso de travão de
estacionamento aplicado
Se o veículo circular com o travão de
estacionamento aplicado, soa um aviso
sonoro.
A indicação “Parking Brake ON” (“Travão
de estacionamento aplicado”) é exibida
no mostrador de informações múltiplas.
Se a luz de aviso do sistema de tra-
vagem acender
P. 5 1 1
Utilização no inverno
P. 3 6 3
AV I S O
Quando estacionar o veículo
Não deixe uma criança sozinha dentro
do veículo. O travão de estaciona-
mento pode ser libertado inadvertida-
mente e existe o perigo do veículo se
mover o que, eventualmente, pode pro-
vocar um acidente, resultando em
morte ou ferimentos graves.

192
COROLLA_TMUK_EE4-2. Procedimentos de condução

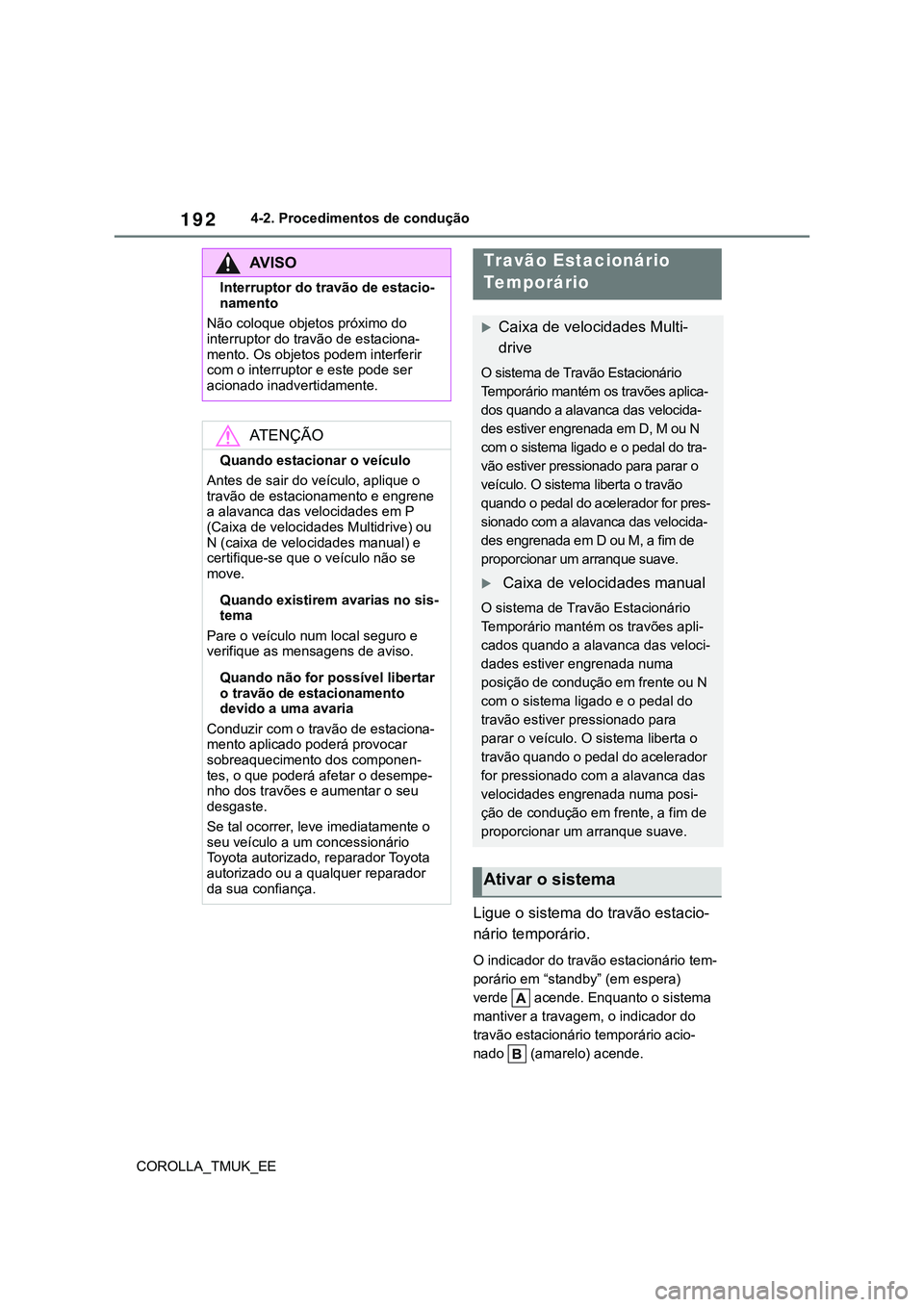

Ligue o sistema do travão estacio-
nário temporário.
O indicador do travão estacionário tem-
porário em “standby” (em espera)
verde acende. Enquanto o sistema
mantiver a travagem, o indicador do
travão estacionário temporário acio-
nado (amarelo) acende.
AV I S O
Interruptor do travão de estacio-
namento
Não coloque objetos próximo do
interruptor do travão de estaciona-
mento. Os objetos podem interferir
com o interruptor e este pode ser
acionado inadvertidamente.
ATENÇÃO
Quando estacionar o veículo
Antes de sair do veículo, aplique o
travão de estacionamento e engrene
a alavanca das velocidades em P
(Caixa de velocidades Multidrive) ou
N (caixa de velocidades manual) e
certifique-se que o veículo não se
move.
Quando existirem avarias no sis-
tema
Pare o veículo num local seguro e
verifique as mensagens de aviso.
Quando não for possível libertar
o travão de estacionamento
devido a uma avaria
Conduzir com o travão de estaciona-
mento aplicado poderá provocar
sobreaquecimento dos componen-
tes, o que poderá afetar o desempe-
nho dos travões e aumentar o seu
desgaste.
Se tal ocorrer, leve imediatamente o
seu veículo a um concessionário
Toyota autorizado, reparador Toyota
autorizado ou a qualquer reparador
da sua confiança.
Travão Estacionário
Temporário
Caixa de velocidades Multi-
drive
O sistema de Travão Estacionário
Temporário mantém os travões aplica-
dos quando a alavanca das velocida-
des estiver engrenada em D, M ou N
com o sistema ligado e o pedal do tra-
vão estiver pressionado para parar o
veículo. O sistema liberta o travão
quando o pedal do acelerador for pres-
sionado com a alavanca das velocida-
des engrenada em D ou M, a fim de
proporcionar um arranque suave.
 Caixa de velocidades manual
O sistema de Travão Estacionário
Temporário mantém os travões apli-
cados quando a alavanca das veloci-
dades estiver engrenada numa
posição de condução em frente ou N
com o sistema ligado e o pedal do
travão estiver pressionado para
parar o veículo. O sistema liberta o
travão quando o pedal do acelerador
for pressionado com a alavanca das
velocidades engrenada numa posi-
ção de condução em frente, a fim de
proporcionar um arranque suave.
Ativar o sistema

193
4
COROLLA_TMUK_EE4-2. Procedimentos de condução
Condução

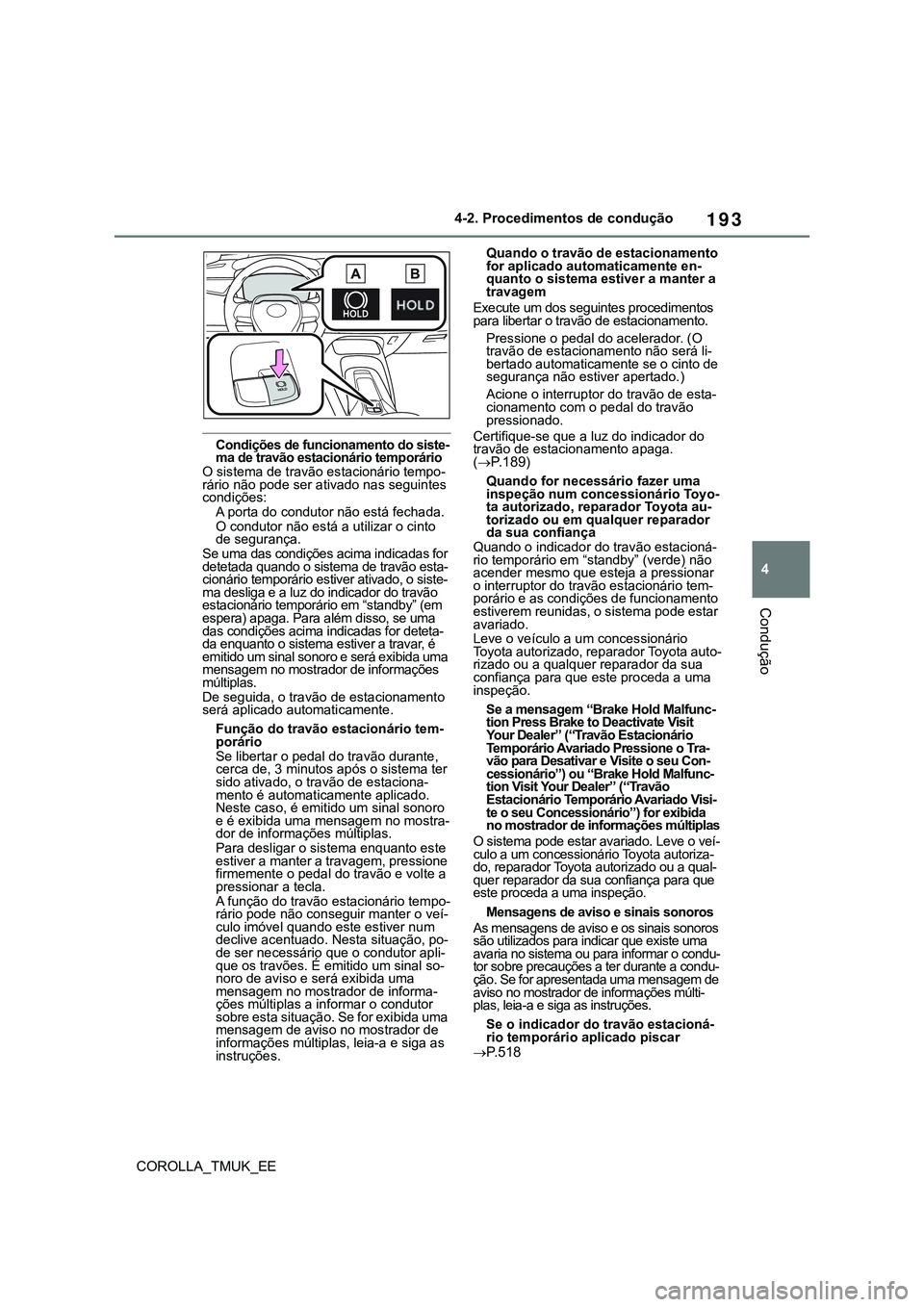

Condições de funcionamento do siste-
ma de travão estacionário temporário
O sistema de travão estacionário tempo-
rário não pode ser ativado nas seguintes
condições:
A porta do condutor não está fechada.
O condutor não está a utilizar o cinto
de segurança.
Se uma das condições acima indicadas for
detetada quando o sistema de travão esta-
cionário temporário estiver ativado, o siste-
ma desliga e a luz do indicador do travão
estacionário temporário em “standby” (em
espera) apaga. Para além disso, se uma
das condições acima indicadas for deteta-
da enquanto o sistema estiver a travar, é
emitido um sinal sonoro e será exibida uma
mensagem no mostrador de informações
múltiplas.
De seguida, o travão de estacionamento
será aplicado automaticamente.
Função do travão estacionário tem-
porário
Se libertar o pedal do travão durante,
cerca de, 3 minutos após o sistema ter
sido ativado, o travão de estaciona-
mento é automaticamente aplicado.
Neste caso, é emitido um sinal sonoro
e é exibida uma mensagem no mostra-
dor de informações múltiplas.
Para desligar o sistema enquanto este
estiver a manter a travagem, pressione
firmemente o pedal do travão e volte a
pressionar a tecla.
A função do travão estacionário tempo-
rário pode não conseguir manter o veí-
culo imóvel quando este estiver num
declive acentuado. Nesta situação, po-
de ser necessário que o condutor apli-
que os travões. É emitido um sinal so-
noro de aviso e será exibida uma
mensagem no mostrador de informa-
ções múltiplas a informar o condutor
sobre esta situação. Se for exibida uma
mensagem de aviso no mostrador de
informações múltiplas, leia-a e siga as
instruções.Quando o travão de estacionamento
for aplicado automaticamente en-
quanto o sistema estiver a manter a
travagem
Execute um dos seguintes procedimentos
para libertar o travão de estacionamento.
Pressione o pedal do acelerador. (O
travão de estacionamento não será li-
bertado automaticamente se o cinto de
segurança não estiver apertado.)
Acione o interruptor do travão de esta-
cionamento com o pedal do travão
pressionado.
Certifique-se que a luz do indicador do
travão de estacionamento apaga.
(
P.189)
Quando for necessário fazer uma
inspeção num concessionário Toyo-
ta autorizado, reparador Toyota au-
torizado ou em qualquer reparador
da sua confiança
Quando o indicador do travão estacioná-
rio temporário em “standby” (verde) não
acender mesmo que esteja a pressionar
o interruptor do travão estacionário tem-
porário e as condições de funcionamento
estiverem reunidas, o sistema pode estar
avariado.
Leve o veículo a um concessionário
Toyota autorizado, reparador Toyota auto-
rizado ou a qualquer reparador da sua
confiança para que este proceda a uma
inspeção.
Se a mensagem “Brake Hold Malfunc-
tion Press Brake to Deactivate Visit
Your Dealer” (“Travão Estacionário
Temporário Avariado Pressione o Tra-
vão para Desativar e Visite o seu Con-
cessionário”) ou “Brake Hold Malfunc-
tion Visit Your Dealer” (“Travão
Estacionário Temporário Avariado Visi-
te o seu Concessionário”) for exibida
no mostrador de informações múltiplas
O sistema pode estar avariado. Leve o veí-
culo a um concessionário Toyota autoriza-
do, reparador Toyota autorizado ou a qual-
quer reparador da sua confiança para que
este proceda a uma inspeção.
Mensagens de aviso e sinais sonoros
As mensagens de aviso e os sinais sonoros
são utilizados para indicar que existe uma
avaria no sistema ou para informar o condu-
tor sobre precauções a ter durante a condu-
ção. Se for apresentada uma mensagem de
aviso no mostrador de informações múlti-
plas, leia-a e siga as instruções.
Se o indicador do travão estacioná-
rio temporário aplicado piscar

P. 5 1 8

194
COROLLA_TMUK_EE4-2. Procedimentos de condução

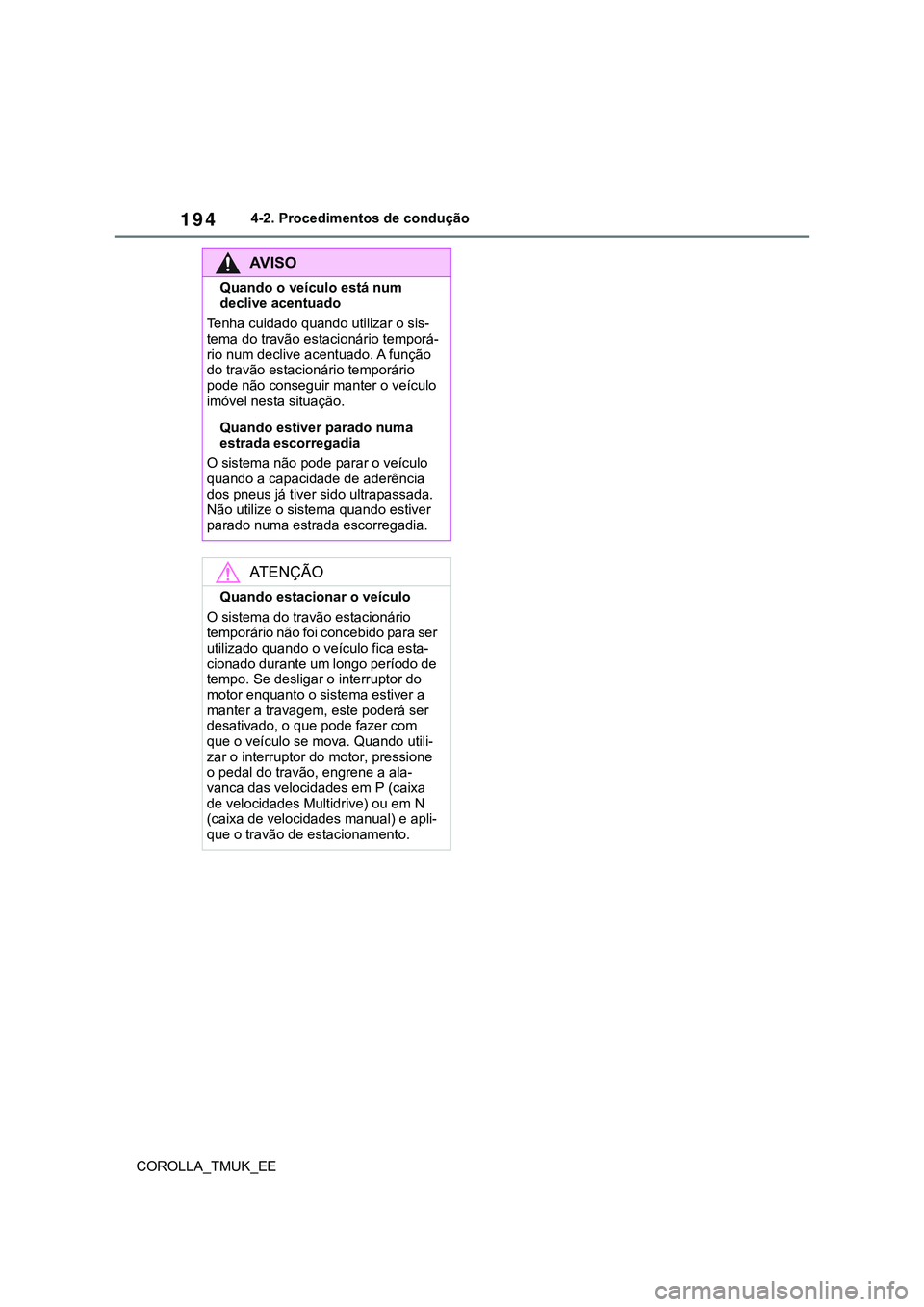

AV I S O
Quando o veículo está num
declive acentuado
Tenha cuidado quando utilizar o sis-
tema do travão estacionário temporá-
rio num declive acentuado. A função
do travão estacionário temporário
pode não conseguir manter o veículo
imóvel nesta situação.
Quando estiver parado numa
estrada escorregadia
O sistema não pode parar o veículo
quando a capacidade de aderência
dos pneus já tiver sido ultrapassada.
Não utilize o sistema quando estiver
parado numa estrada escorregadia.
ATENÇÃO
Quando estacionar o veículo
O sistema do travão estacionário
temporário não foi concebido para ser
utilizado quando o veículo fica esta-
cionado durante um longo período de
tempo. Se desligar o interruptor do
motor enquanto o sistema estiver a
manter a travagem, este poderá ser
desativado, o que pode fazer com
que o veículo se mova. Quando utili-
zar o interruptor do motor, pressione
o pedal do travão, engrene a ala-
vanca das velocidades em P (caixa
de velocidades Multidrive) ou em N
(caixa de velocidades manual) e apli-
que o travão de estacionamento.

195
4
COROLLA_TMUK_EE4-3. Funcionamento das luzes e do limpa-para-brisas
Condução
4-3.Funcionamento das luzes e do limpa-para-brisas
Se acionar o interruptor , as
luzes acendem como segue:
1 As luzes dos faróis, luzes
para circulação diurna (P.195)
e todas as luzes acima mencio-
nadas acendem e apagam auto-
maticamente.
2 As luzes de mínimos, de
presença, da chapa de matrí-
cula e do painel de instrumentos
acendem.
3 As luzes dos faróis e todas
as luzes acima mencionadas
acendem.
O modo AUTO pode ser utilizado
quando
O interruptor do motor estiver em ON.
Sistema de iluminação para circula-
ção diurna
Para que o seu veículo seja mais visível
aos outros condutores durante a condu-ção diurna, as luzes para circulação
diurna acendem automaticamente sem-
pre que colocar o motor em funciona-
mento e libertar o travão de estaciona-
mento com o interruptor dos faróis na
posição (Iluminação mais brilhante
do que as luzes de mínimos.) As luzes pa-
ra circulação diurna não foram concebi-
das para serem utilizadas à noite.
Sensor de controlo dos faróis
Se colocar um objeto sobre o sensor, ou
se afixar algo no para-brisas que o blo-
queie, o sensor pode não funcionar
devidamente.
Estas situações interferem com a capa-
cidade do sensor para detetar o nível de
luz ambiente, o que pode provocar uma
avaria no sistema automático dos faróis.
Sistema automático para desligar
os faróis
Quando o interruptor dos faróis esti-
ver na posição ou : Os faróis
e as luzes de nevoeiro da frente (se
equipado) desligam automaticamente
se colocar o interruptor do motor em
ACC ou OFF (desligado) e abrir a
porta do condutor.
Quando o interruptor dos faróis esti-
ver na posição : Os faróis e todas
as luzes apagam automaticamente se
colocar o interruptor do motor em
ACC ou OFF (desligado) e abrir a
porta do condutor.
Para voltar a ligar as luzes, coloque o
interruptor do motor em ON ou desligue o
interruptor das luzes uma vez para, de
seguida, o ligar na posição ou .
Sinal sonoro de aviso de luz
Quando colocar o interruptor do motor
em ACC ou OFF (desligado) e abrir a
porta do condutor enquanto as luzes
estiverem ligadas, soa um sinal sonoro.
Interruptor dos faróis
Os faróis podem ser operados
manual ou automaticamente.
Instruções de funcionamento

196
COROLLA_TMUK_EE4-3. Funcionamento das luzes e do limpa-para-brisas

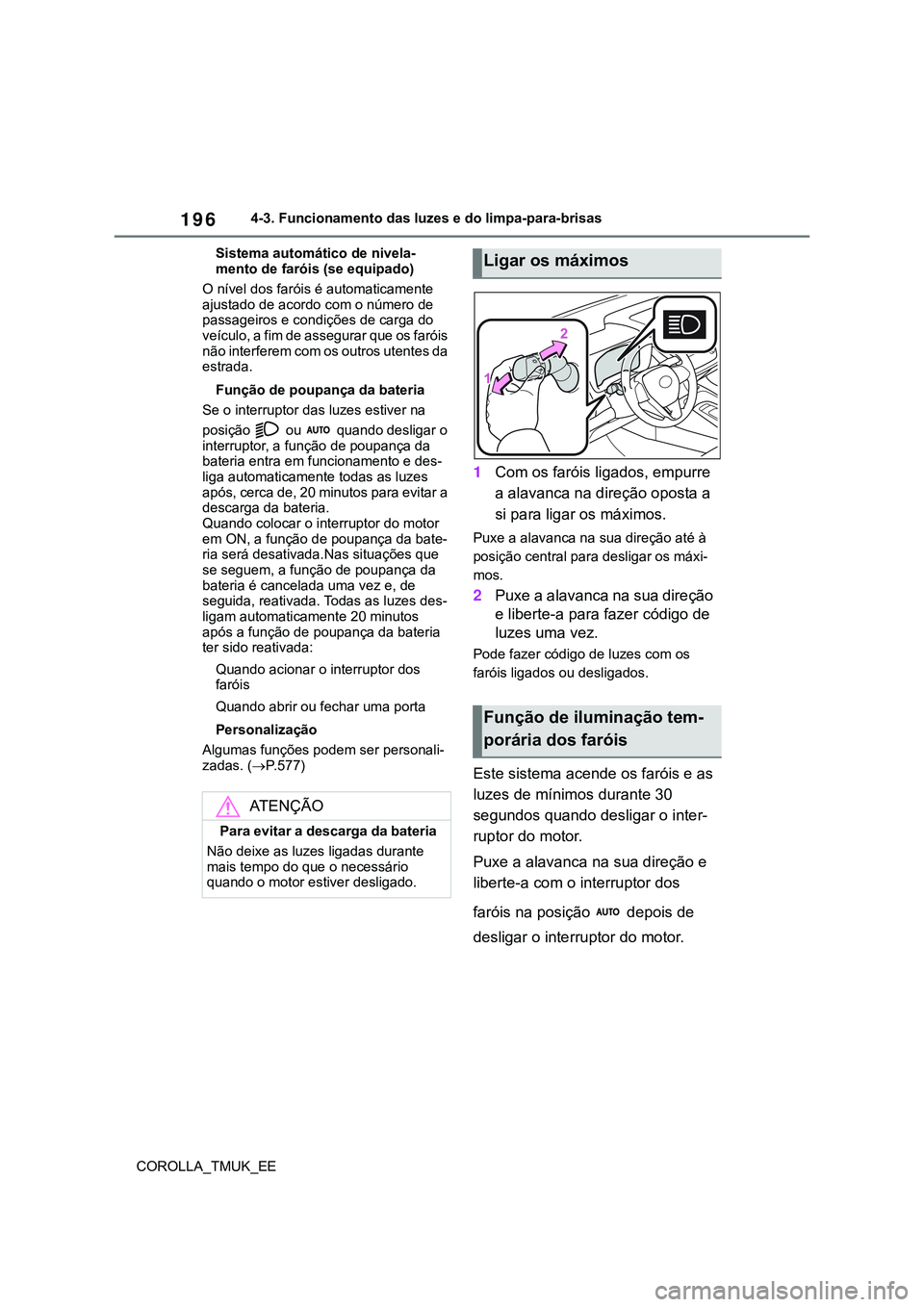

Sistema automático de nivela-
mento de faróis (se equipado)
O nível dos faróis é automaticamente
ajustado de acordo com o número de
passageiros e condições de carga do
veículo, a fim de assegurar que os faróis
não interferem com os outros utentes da
estrada.
Função de poupança da bateria
Se o interruptor das luzes estiver na
posição ou quando desligar o
interruptor, a função de poupança da
bateria entra em funcionamento e des-
liga automaticamente todas as luzes
após, cerca de, 20 minutos para evitar a
descarga da bateria.
Quando colocar o interruptor do motor
em ON, a função de poupança da bate-
ria será desativada.Nas situações que
se seguem, a função de poupança da
bateria é cancelada uma vez e, de
seguida, reativada. Todas as luzes des-
ligam automaticamente 20 minutos
após a função de poupança da bateria
ter sido reativada:
Quando acionar o interruptor dos
faróis
Quando abrir ou fechar uma porta
Personalização
Algumas funções podem ser personali-
zadas. (P.577)
1Com os faróis ligados, empurre
a alavanca na direção oposta a
si para ligar os máximos.
Puxe a alavanca na sua direção até à
posição central para desligar os máxi-
mos.
2Puxe a alavanca na sua direção
e liberte-a para fazer código de
luzes uma vez.
Pode fazer código de luzes com os
faróis ligados ou desligados.
Este sistema acende os faróis e as
luzes de mínimos durante 30
segundos quando desligar o inter-
ruptor do motor.
Puxe a alavanca na sua direção e
liberte-a com o interruptor dos
faróis na posição depois de
desligar o interruptor do motor.
ATENÇÃO
Para evitar a descarga da bateria
Não deixe as luzes ligadas durante
mais tempo do que o necessário
quando o motor estiver desligado.
Ligar os máximos
Função de iluminação tem-
porária dos faróis

197
4
COROLLA_TMUK_EE4-3. Funcionamento das luzes e do limpa-para-brisas
Condução

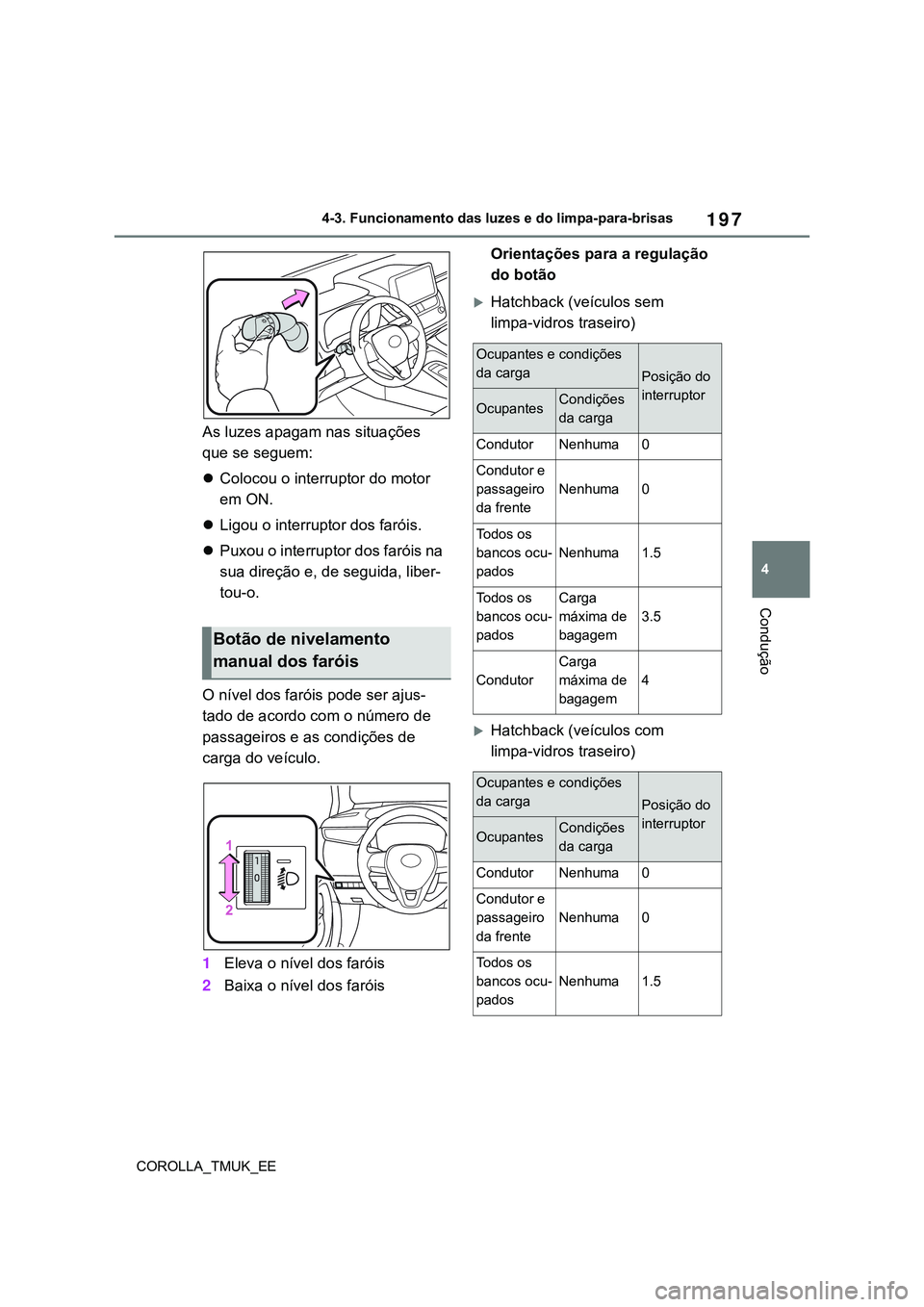

As luzes apagam nas situações
que se seguem:
Colocou o interruptor do motor
em ON.
Ligou o interruptor dos faróis.
Puxou o interruptor dos faróis na
sua direção e, de seguida, liber-
tou-o.
O nível dos faróis pode ser ajus-
tado de acordo com o número de
passageiros e as condições de
carga do veículo.
1Eleva o nível dos faróis
2Baixa o nível dos faróisOrientações para a regulação
do botão
Hatchback (veículos sem
limpa-vidros traseiro)
Hatchback (veículos com
limpa-vidros traseiro)
Botão de nivelamento
manual dos faróis
Ocupantes e condições
da carga
Posição do
interruptor
OcupantesCondições
da carga
CondutorNenhuma0
Condutor e
passageiro
da frente
Nenhuma0
Todos os
bancos ocu-
pados
Nenhuma1.5
Todos os
bancos ocu-
padosCarga
máxima de
bagagem
3.5
Condutor
Carga
máxima de
bagagem
4
Ocupantes e condições
da carga
Posição do
interruptor
OcupantesCondições
da carga
CondutorNenhuma0
Condutor e
passageiro
da frente
Nenhuma0
Todos os
bancos ocu-
pados
Nenhuma1.5

198
COROLLA_TMUK_EE4-3. Funcionamento das luzes e do limpa-para-brisas

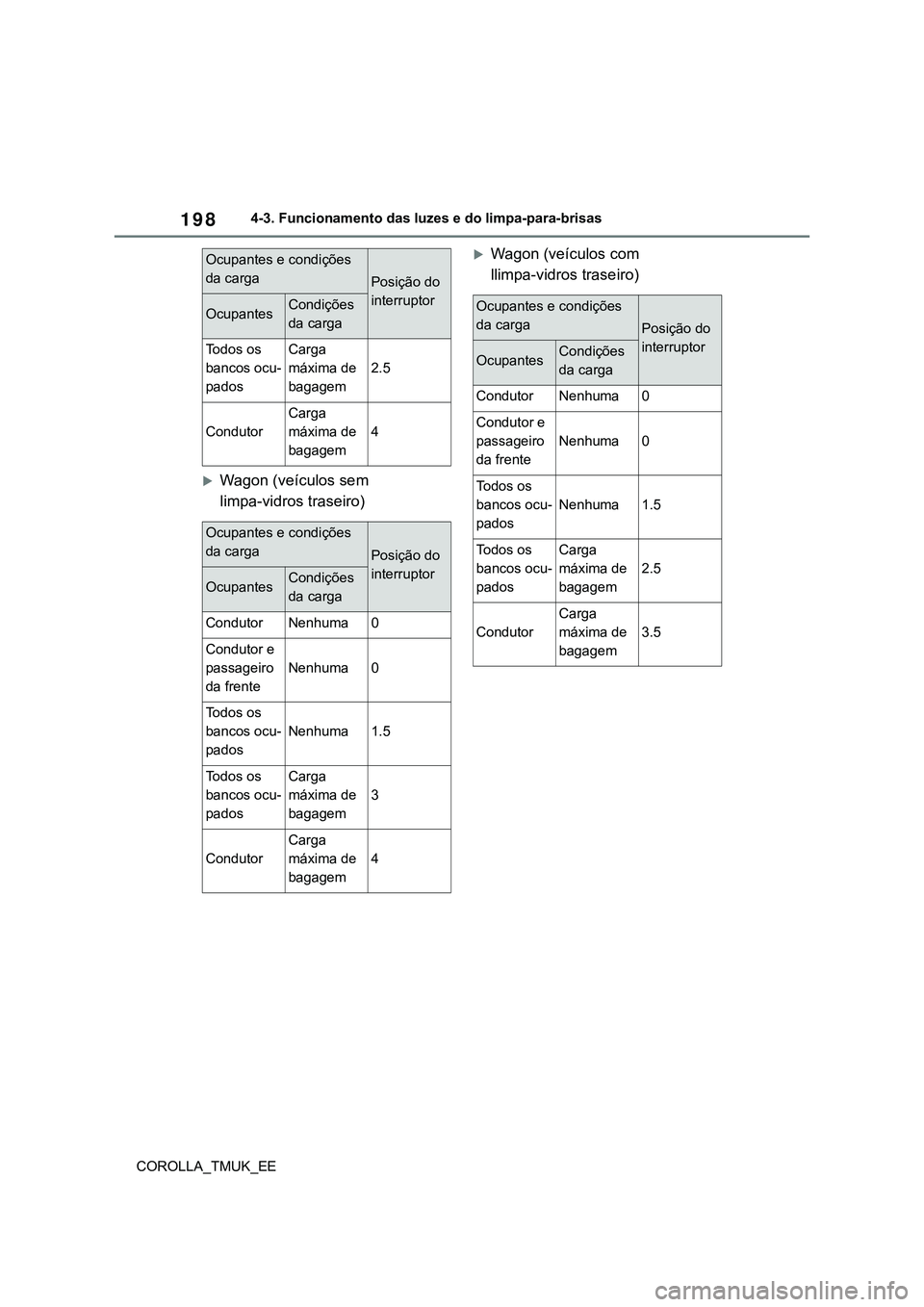

Wagon (veículos sem
limpa-vidros traseiro)
Wagon (veículos com
llimpa-vidros traseiro)
Todos os
bancos ocu-
padosCarga
máxima de
bagagem
2.5
Condutor
Carga
máxima de
bagagem
4
Ocupantes e condições
da carga
Posição do
interruptor
OcupantesCondições
da carga
CondutorNenhuma0
Condutor e
passageiro
da frente
Nenhuma0
Todos os
bancos ocu-
pados
Nenhuma1.5
Todos os
bancos ocu-
padosCarga
máxima de
bagagem
3
Condutor
Carga
máxima de
bagagem
4
Ocupantes e condições
da carga
Posição do
interruptor
OcupantesCondições
da cargaOcupantes e condições
da carga
Posição do
interruptor
OcupantesCondições
da carga
CondutorNenhuma0
Condutor e
passageiro
da frente
Nenhuma0
Todos os
bancos ocu-
pados
Nenhuma1.5
Todos os
bancos ocu-
padosCarga
máxima de
bagagem
2.5
Condutor
Carga
máxima de
bagagem
3.5
