TOYOTA COROLLA HATCHBACK 2022 Manuale de Empleo (in Spanish)

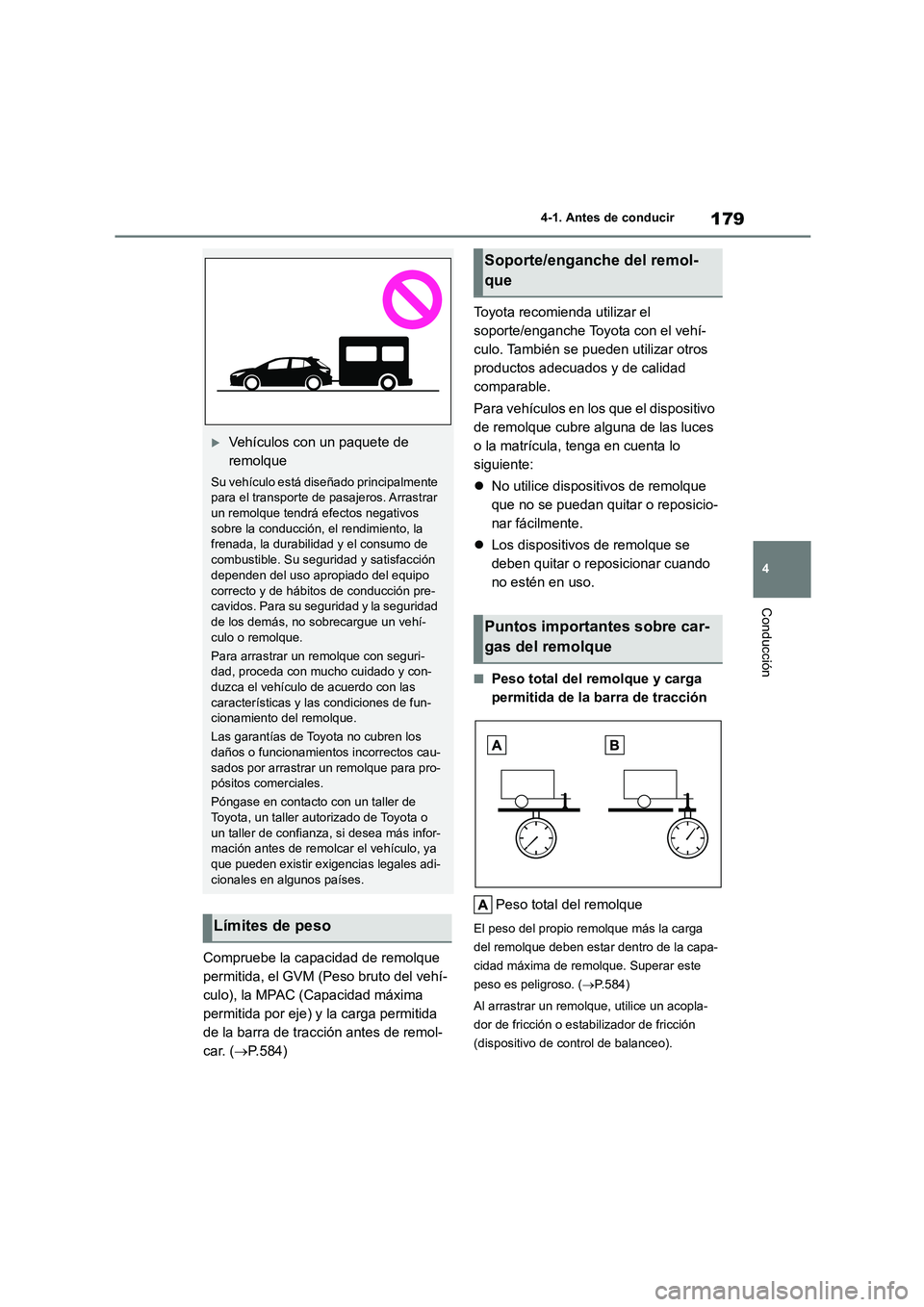

179
4
4-1. Antes de conducir
Conducción
Compruebe la capacidad de remolque
permitida, el GVM (Peso bruto del vehí-
culo), la MPAC (Capacidad máxima
permitida por eje) y la carga permitida
de la barra de tracción antes de remol-
car. ( P.584)
Toyota recomienda utilizar el
soporte/enganche Toyota con el vehí-
culo. También se pueden utilizar otros
productos adecuados y de calidad
comparable.
Para vehículos en lo s que el dispositivo
de remolque cubre alguna de las luces
o la matrícula, tenga en cuenta lo
siguiente:
 No utilice dispositivos de remolque
que no se puedan quitar o reposicio-
nar fácilmente.
 Los dispositivos de remolque se
deben quitar o reposicionar cuando
no estén en uso.
■Peso total del remolque y carga
permitida de la barra de tracción
Peso total del remolque
El peso del propio remolque más la carga
del remolque deben estar dentro de la capa-
cidad máxima de remolque. Superar este
peso es peligroso. ( P.584)
Al arrastrar un remolque, utilice un acopla-
dor de fricción o estabilizador de fricción
(dispositivo de control de balanceo).
Vehículos con un paquete de
remolque
Su vehículo está diseñado principalmente para el transporte de pasajeros. Arrastrar
un remolque tendrá efectos negativos
sobre la conducción, el rendimiento, la frenada, la durabilidad y el consumo de
combustible. Su seguridad y satisfacción
dependen del uso apropiado del equipo
correcto y de hábitos de conducción pre- cavidos. Para su seguridad y la seguridad
de los demás, no sobrecargue un vehí-
culo o remolque.
Para arrastrar un remolque con seguri- dad, proceda con mucho cuidado y con-
duzca el vehículo de acuerdo con las
características y las condiciones de fun- cionamiento del remolque.
Las garantías de Toyota no cubren los
daños o funcionamientos incorrectos cau-
sados por arrastrar un remolque para pro- pósitos comerciales.
Póngase en contacto con un taller de
Toyota, un taller autorizado de Toyota o
un taller de confianza, si desea más infor- mación antes de remolcar el vehículo, ya
que pueden existir exigencias legales adi-
cionales en algunos países.
Límites de peso
Soporte/enganche del remol-
que
Puntos importantes sobre car-
gas del remolque

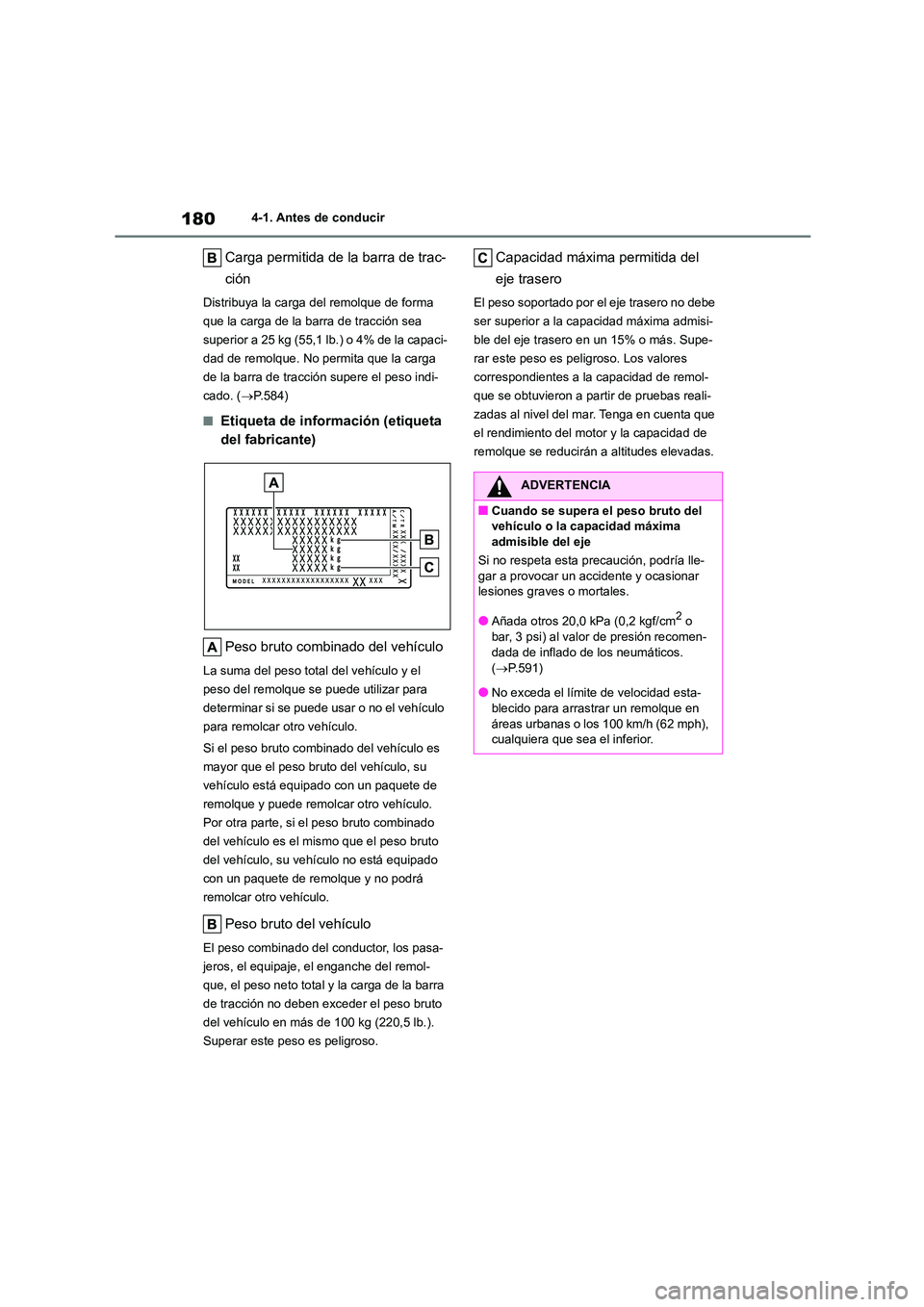

1804-1. Antes de conducir
Carga permitida de la barra de trac-
ción
Distribuya la carga del remolque de forma
que la carga de la barra de tracción sea
superior a 25 kg (55,1 lb.) o 4% de la capaci-
dad de remolque. No permita que la carga
de la barra de tracción supere el peso indi-
cado. ( P.584)
■Etiqueta de información (etiqueta
del fabricante)
Peso bruto combinado del vehículo
La suma del peso total del vehículo y el
peso del remolque se puede utilizar para
determinar si se puede usar o no el vehículo
para remolcar otro vehículo.
Si el peso bruto combinado del vehículo es
mayor que el peso bruto del vehículo, su
vehículo está equipado con un paquete de
remolque y puede remolcar otro vehículo.
Por otra parte, si el peso bruto combinado
del vehículo es el mismo que el peso bruto
del vehículo, su vehículo no está equipado
con un paquete de remolque y no podrá
remolcar otro vehículo.
Peso bruto del vehículo
El peso combinado del conductor, los pasa-
jeros, el equipaje, el enganche del remol-
que, el peso neto total y la carga de la barra
de tracción no deben exceder el peso bruto
del vehículo en más de 100 kg (220,5 lb.).
Superar este peso es peligroso.
Capacidad máxima permitida del
eje trasero
El peso soportado por el eje trasero no debe
ser superior a la capacidad máxima admisi-
ble del eje trasero en un 15% o más. Supe-
rar este peso es peligroso. Los valores
correspondientes a la capacidad de remol-
que se obtuvieron a partir de pruebas reali-
zadas al nivel del mar. Tenga en cuenta que
el rendimiento del motor y la capacidad de
remolque se reducirán a altitudes elevadas.
ADVERTENCIA
■Cuando se supera el peso bruto del
vehículo o la capacidad máxima
admisible del eje
Si no respeta esta precaución, podría lle- gar a provocar un accidente y ocasionar
lesiones graves o mortales.
●Añada otros 20,0 kPa (0,2 kgf/cm2 o
bar, 3 psi) al valor de presión recomen-
dada de inflado de los neumáticos.
( P.591)
●No exceda el límite de velocidad esta-
blecido para arrastrar un remolque en
áreas urbanas o los 100 km/h (62 mph), cualquiera que sea el inferior.

181
4
4-1. Antes de conducir
Conducción
Hatchback
1 516 mm (20,31 pul.)
2 516 mm (20,31 pul.)
3 895 mm (35,23 pul.)*1
896 mm (35,27 pul.)*2
4559 mm (22,00 pul.)
5 380 mm (14,96 pul.)
6 25 mm (0,98 pul.)*1
26 mm (1,02 pul.)*2
723 mm (0,90 pul.)*1
24 mm (0,94 pul.)*2
8358 mm (14,09 pul.)*1
371 mm (14,60 pul.)*2

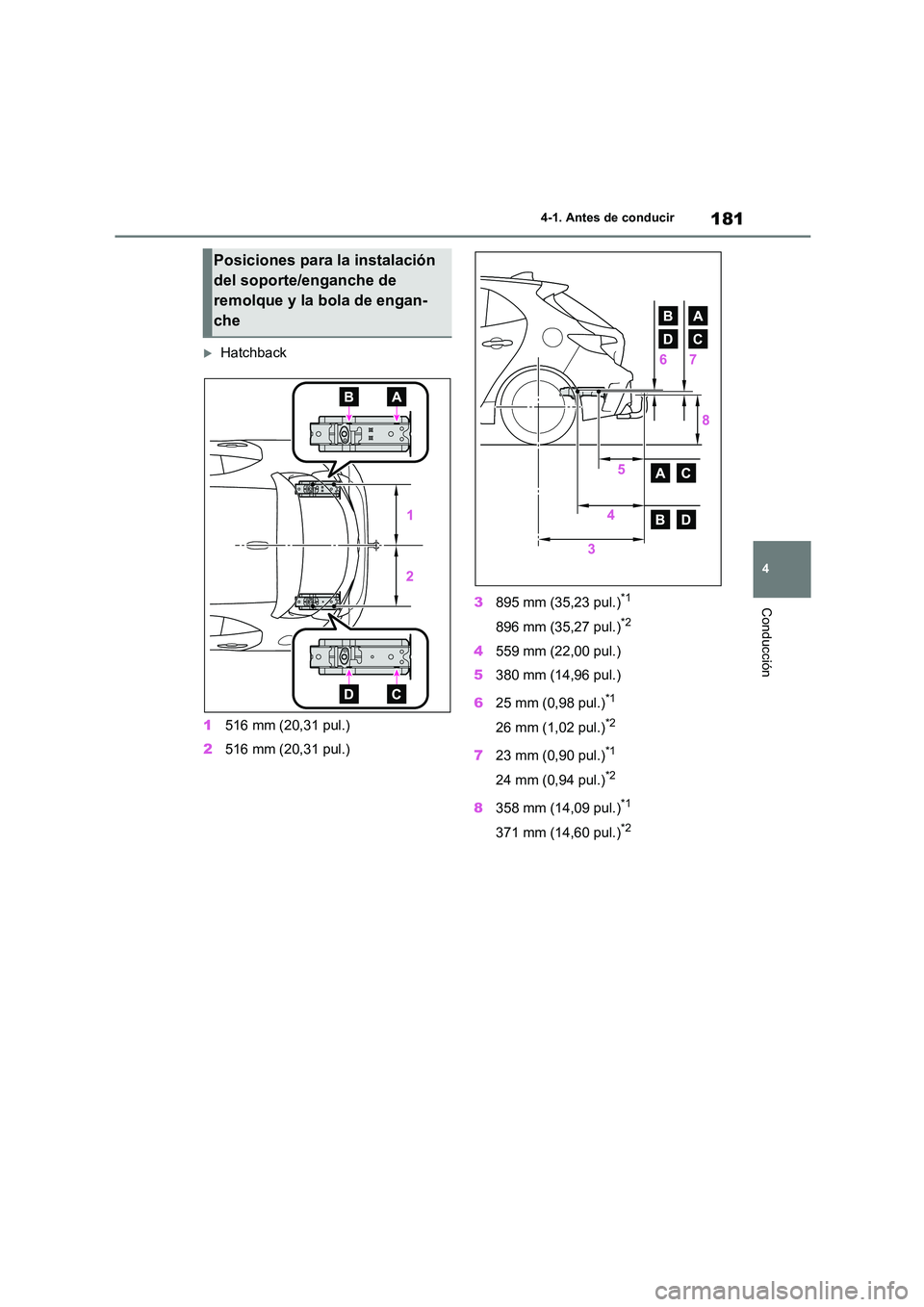

Posiciones para la instalación
del soporte/enganche de
remolque y la bola de engan-
che

1824-1. Antes de conducir

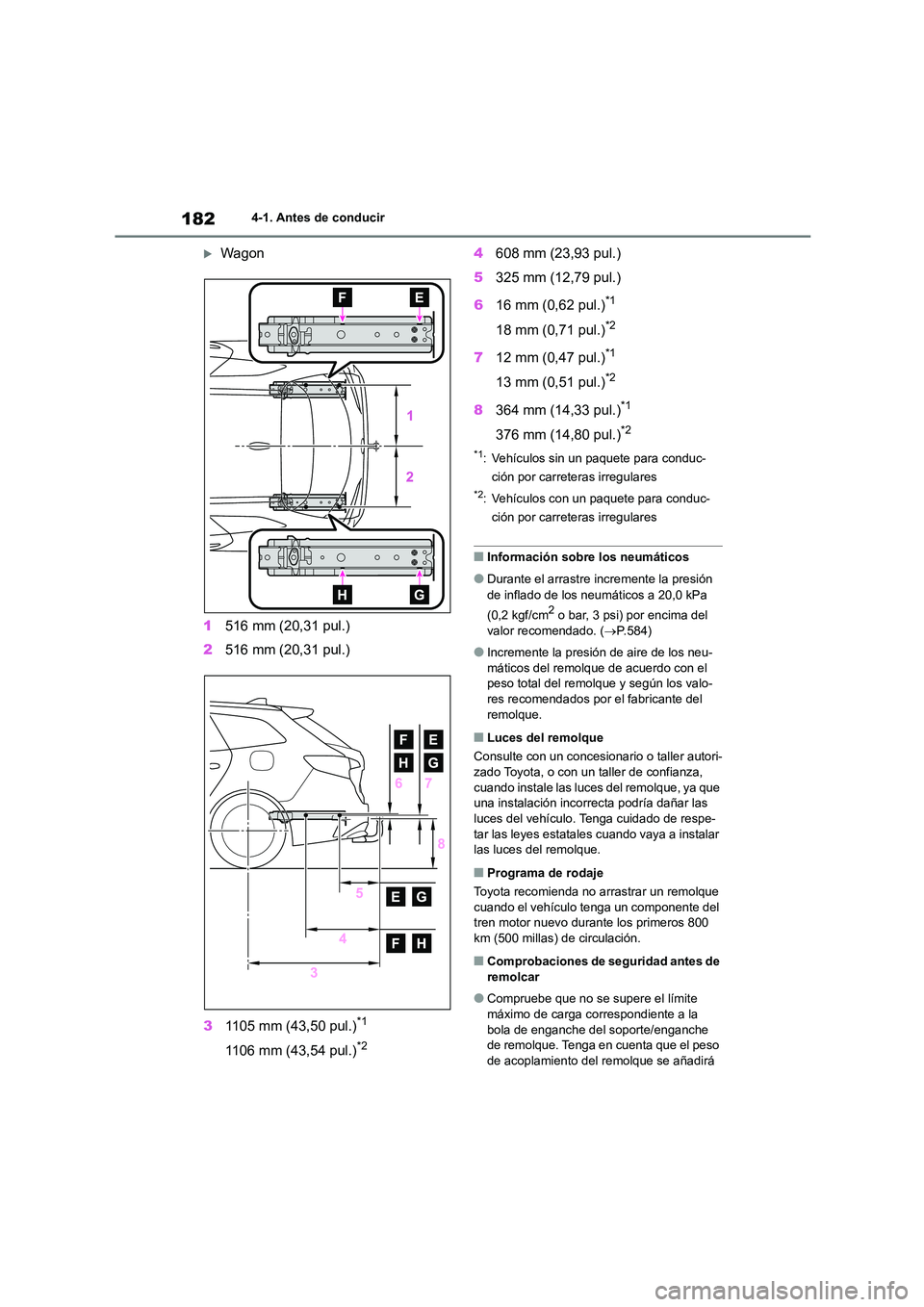

Wagon
1 516 mm (20,31 pul.)
2 516 mm (20,31 pul.)
3 1105 mm (43,50 pul.)*1
1106 mm (43,54 pul.)*2
4608 mm (23,93 pul.)
5 325 mm (12,79 pul.)
6 16 mm (0,62 pul.)*1
18 mm (0,71 pul.)*2
712 mm (0,47 pul.)*1
13 mm (0,51 pul.)*2
8364 mm (14,33 pul.)*1
376 mm (14,80 pul.)*2
*1: Vehículos sin un paquete para conduc-
ción por carreteras irregulares
*2: Vehículos con un paquete para conduc-
ción por carreteras irregulares
■Información sobre los neumáticos
●Durante el arrastre incremente la presión
de inflado de los neumáticos a 20,0 kPa
(0,2 kgf/cm2 o bar, 3 psi) por encima del
valor recomendado. ( P.584)
●Incremente la presión de aire de los neu-
máticos del remolque de acuerdo con el peso total del remolque y según los valo-
res recomendados por el fabricante del
remolque.
■Luces del remolque
Consulte con un concesionario o taller autori- zado Toyota, o con un taller de confianza,
cuando instale las luces del remolque, ya que
una instalación incorrecta podría dañar las luces del vehículo. Tenga cuidado de respe-
tar las leyes estatales cuando vaya a instalar
las luces del remolque.
■Programa de rodaje
Toyota recomienda no arrastrar un remolque
cuando el vehículo tenga un componente del tren motor nuevo durante los primeros 800
km (500 millas) de circulación.
■Comprobaciones de seguridad antes de
remolcar
●Compruebe que no se supere el límite
máximo de carga correspondiente a la bola de enganche del soporte/enganche
de remolque. Tenga en cuenta que el peso
de acoplamiento del remolque se añadirá

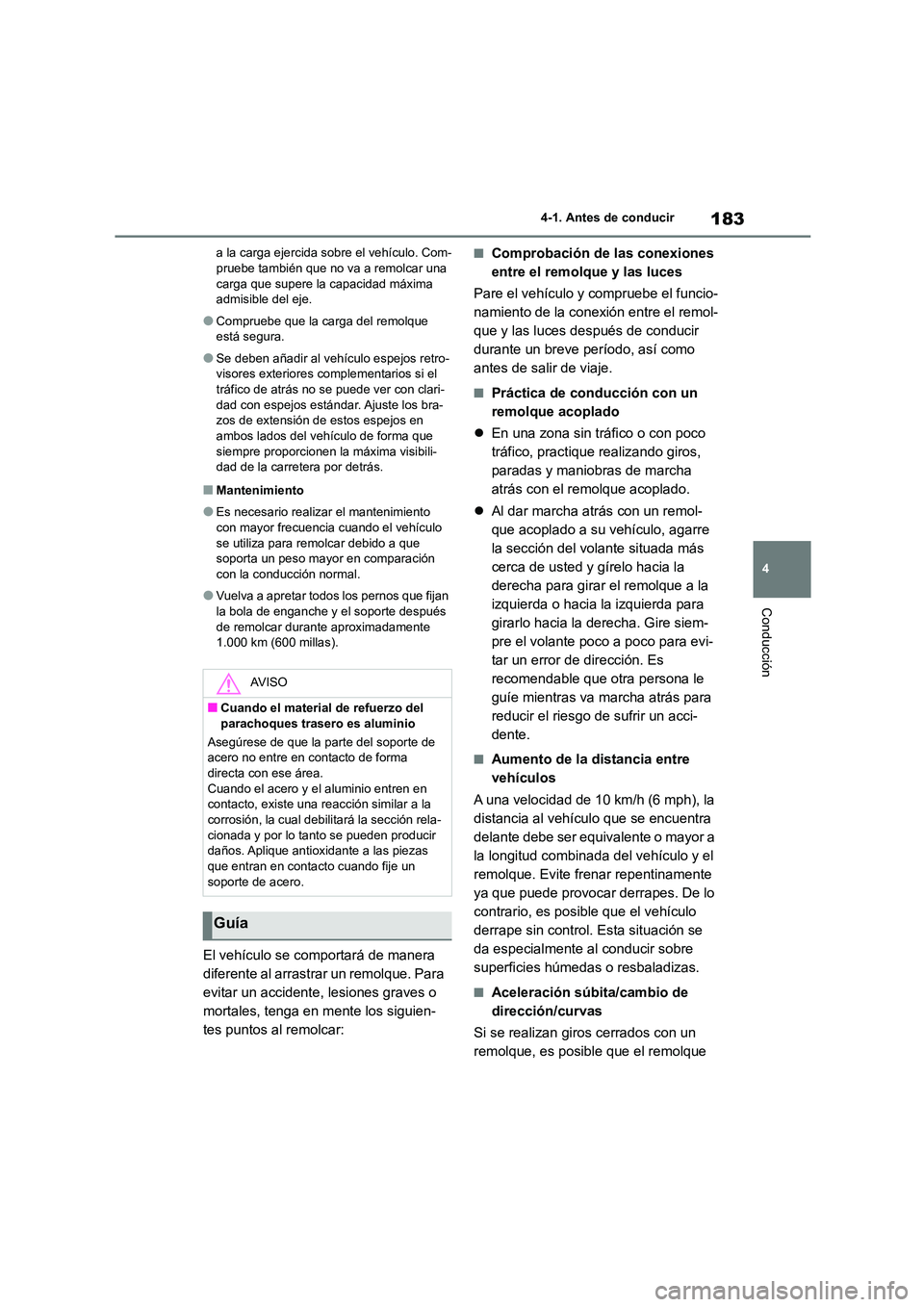

183
4
4-1. Antes de conducir
Conducción
a la carga ejercida sobre el vehículo. Com- pruebe también que no va a remolcar una
carga que supere la capacidad máxima
admisible del eje.
●Compruebe que la carga del remolque
está segura.
●Se deben añadir al vehículo espejos retro-
visores exteriores complementarios si el tráfico de atrás no se puede ver con clari-
dad con espejos estándar. Ajuste los bra-
zos de extensión de estos espejos en
ambos lados del vehículo de forma que siempre proporcionen la máxima visibili-
dad de la carretera por detrás.
■Mantenimiento
●Es necesario realizar el mantenimiento
con mayor frecuencia cuando el vehículo
se utiliza para remolcar debido a que soporta un peso mayor en comparación
con la conducción normal.
●Vuelva a apretar todos los pernos que fijan
la bola de enganche y el soporte después
de remolcar durante aproximadamente 1.000 km (600 millas).
El vehículo se comportará de manera
diferente al arrastrar un remolque. Para
evitar un accidente, lesiones graves o
mortales, tenga en mente los siguien-
tes puntos al remolcar:
■Comprobación de las conexiones
entre el remolque y las luces
Pare el vehículo y compruebe el funcio-
namiento de la conexión entre el remol-
que y las luces después de conducir
durante un breve período, así como
antes de salir de viaje.
■Práctica de conducción con un
remolque acoplado
 En una zona sin tráfico o con poco
tráfico, practique realizando giros,
paradas y maniobras de marcha
atrás con el remolque acoplado.
 Al dar marcha atrás con un remol-
que acoplado a su vehículo, agarre
la sección del volante situada más
cerca de usted y gírelo hacia la
derecha para girar el remolque a la
izquierda o hacia la izquierda para
girarlo hacia la derecha. Gire siem-
pre el volante poco a poco para evi-
tar un error de dirección. Es
recomendable que otra persona le
guíe mientras va marcha atrás para
reducir el riesgo de sufrir un acci-
dente.
■Aumento de la distancia entre
vehículos
A una velocidad de 10 km/h (6 mph), la
distancia al vehículo que se encuentra
delante debe ser equivalente o mayor a
la longitud combinada del vehículo y el
remolque. Evite frenar repentinamente
ya que puede provocar derrapes. De lo
contrario, es posible que el vehículo
derrape sin control. Esta situación se
da especialmente al conducir sobre
superficies húmedas o resbaladizas.
■Aceleración súbita/cambio de
dirección/curvas
Si se realizan giros cerrados con un
remolque, es posible que el remolque
AV I S O
■Cuando el material de refuerzo del
parachoques trasero es aluminio
Asegúrese de que la parte del soporte de
acero no entre en contacto de forma directa con ese área.
Cuando el acero y el aluminio entren en
contacto, existe una reacción similar a la corrosión, la cual debili tará la sección rela-
cionada y por lo tanto se pueden producir
daños. Aplique antioxidante a las piezas que entran en contacto cuando fije un
soporte de acero.
Guía

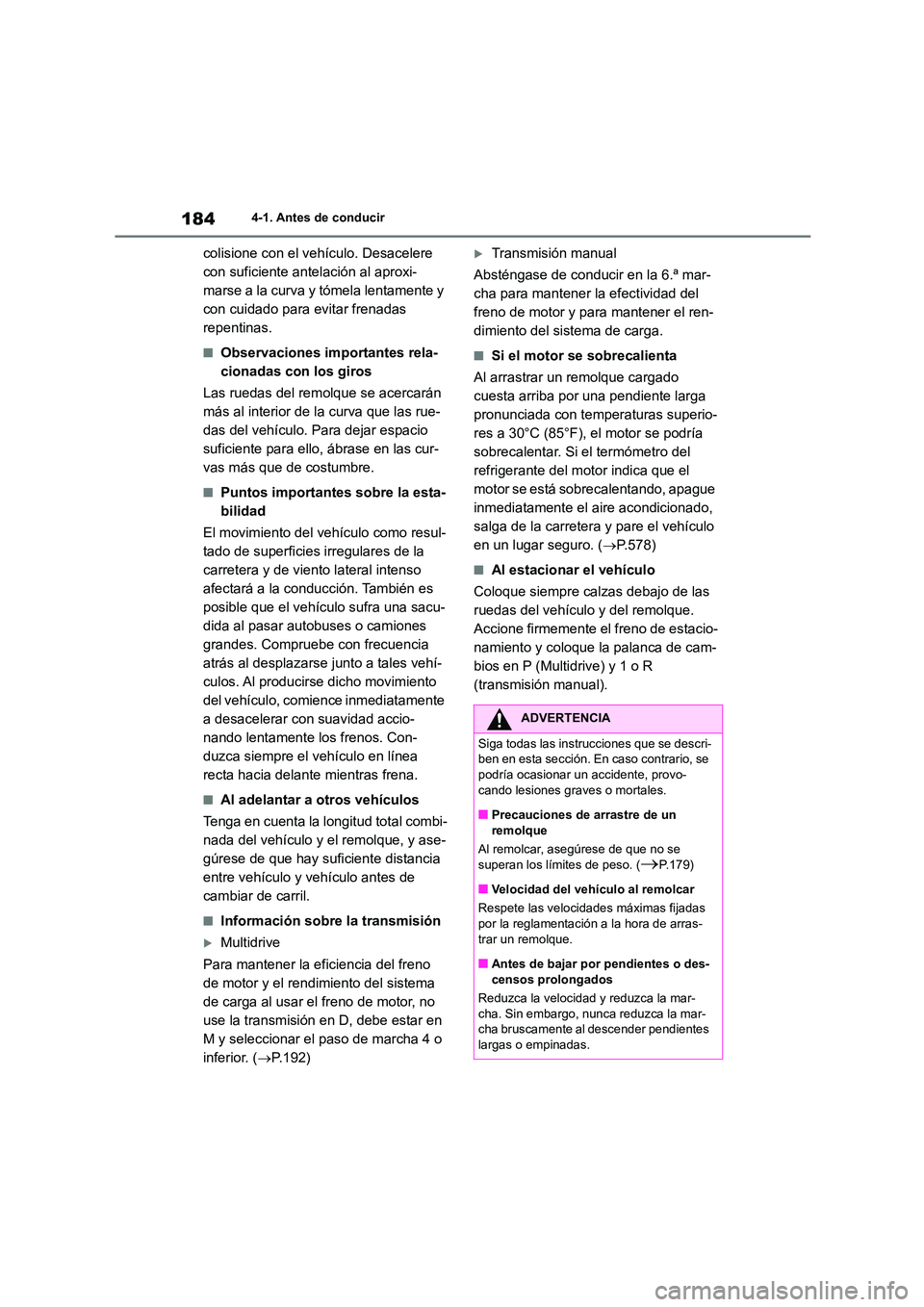

1844-1. Antes de conducir
colisione con el vehículo. Desacelere
con suficiente antelación al aproxi-
marse a la curva y tómela lentamente y
con cuidado para evitar frenadas
repentinas.
■Observaciones importantes rela-
cionadas con los giros
Las ruedas del remolque se acercarán
más al interior de la curva que las rue-
das del vehículo. Para dejar espacio
suficiente para ello, ábrase en las cur-
vas más que de costumbre.
■Puntos importantes sobre la esta-
bilidad
El movimiento del ve hículo como resul-
tado de superficies irregulares de la
carretera y de viento lateral intenso
afectará a la conducción. También es
posible que el vehículo sufra una sacu-
dida al pasar autobuses o camiones
grandes. Compruebe con frecuencia
atrás al desplazarse junto a tales vehí-
culos. Al producirse dicho movimiento
del vehículo, comience inmediatamente
a desacelerar con suavidad accio-
nando lentamente los frenos. Con-
duzca siempre el vehículo en línea
recta hacia delante mientras frena.
■Al adelantar a otros vehículos
Tenga en cuenta la longitud total combi-
nada del vehículo y el remolque, y ase-
gúrese de que hay suficiente distancia
entre vehículo y ve hículo antes de
cambiar de carril.
■Información sobre la transmisión
Multidrive
Para mantener la eficiencia del freno
de motor y el rendimiento del sistema
de carga al usar el freno de motor, no
use la transmisión en D, debe estar en
M y seleccionar el paso de marcha 4 o
inferior. ( P.192)
Transmisión manual
Absténgase de conducir en la 6.ª mar-
cha para mantener la efectividad del
freno de motor y para mantener el ren-
dimiento del sistema de carga.
■Si el motor se sobrecalienta
Al arrastrar un remolque cargado
cuesta arriba por una pendiente larga
pronunciada con temperaturas superio-
res a 30°C (85°F), el motor se podría
sobrecalentar. Si el termómetro del
refrigerante del motor indica que el
motor se está sobrecalentando, apague
inmediatamente el aire acondicionado,
salga de la carretera y pare el vehículo
en un lugar seguro. ( P.578)
■Al estacionar el vehículo
Coloque siempre calzas debajo de las
ruedas del vehículo y del remolque.
Accione firmemente el freno de estacio-
namiento y coloque la palanca de cam-
bios en P (Multidrive) y 1 o R
(transmisión manual).
ADVERTENCIA
Siga todas las instrucciones que se descri- ben en esta sección. En caso contrario, se
podría ocasionar un accidente, provo-
cando lesiones graves o mortales.
■Precauciones de arrastre de un
remolque
Al remolcar, asegúrese de que no se
superan los límites de peso. (P.179)
■Velocidad del vehículo al remolcar
Respete las velocidades máximas fijadas
por la reglamentación a la hora de arras-
trar un remolque.
■Antes de bajar por pendientes o des-
censos prolongados
Reduzca la velocidad y reduzca la mar-
cha. Sin embargo, nunca reduzca la mar- cha bruscamente al descender pendientes
largas o empinadas.

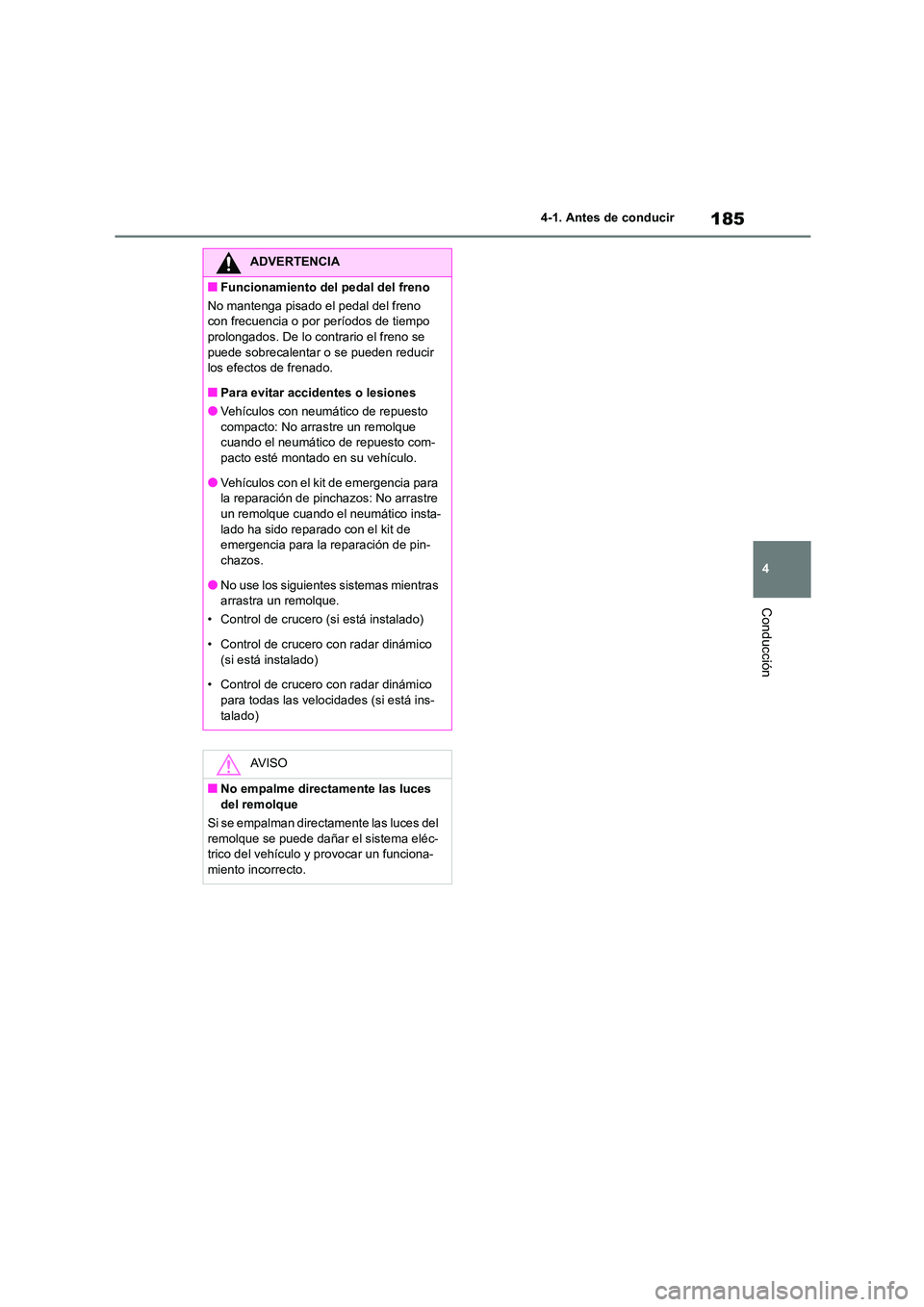

185
4
4-1. Antes de conducir
Conducción
ADVERTENCIA
■Funcionamiento del pedal del freno
No mantenga pisado el pedal del freno
con frecuencia o por períodos de tiempo
prolongados. De lo contrario el freno se puede sobrecalentar o se pueden reducir
los efectos de frenado.
■Para evitar accidentes o lesiones
●Vehículos con neumático de repuesto compacto: No arrastre un remolque
cuando el neumático de repuesto com-
pacto esté montado en su vehículo.
●Vehículos con el kit de emergencia para
la reparación de pinchazos: No arrastre
un remolque cuando el neumático insta- lado ha sido reparado con el kit de
emergencia para la reparación de pin-
chazos.
●No use los siguientes sistemas mientras
arrastra un remolque.
• Control de crucero (si está instalado)
• Control de crucero con radar dinámico (si está instalado)
• Control de crucero con radar dinámico
para todas las velocidades (si está ins-
talado)
AV I S O
■No empalme directamente las luces del remolque
Si se empalman directamente las luces del
remolque se puede dañar el sistema eléc-
trico del vehículo y provocar un funciona- miento incorrecto.

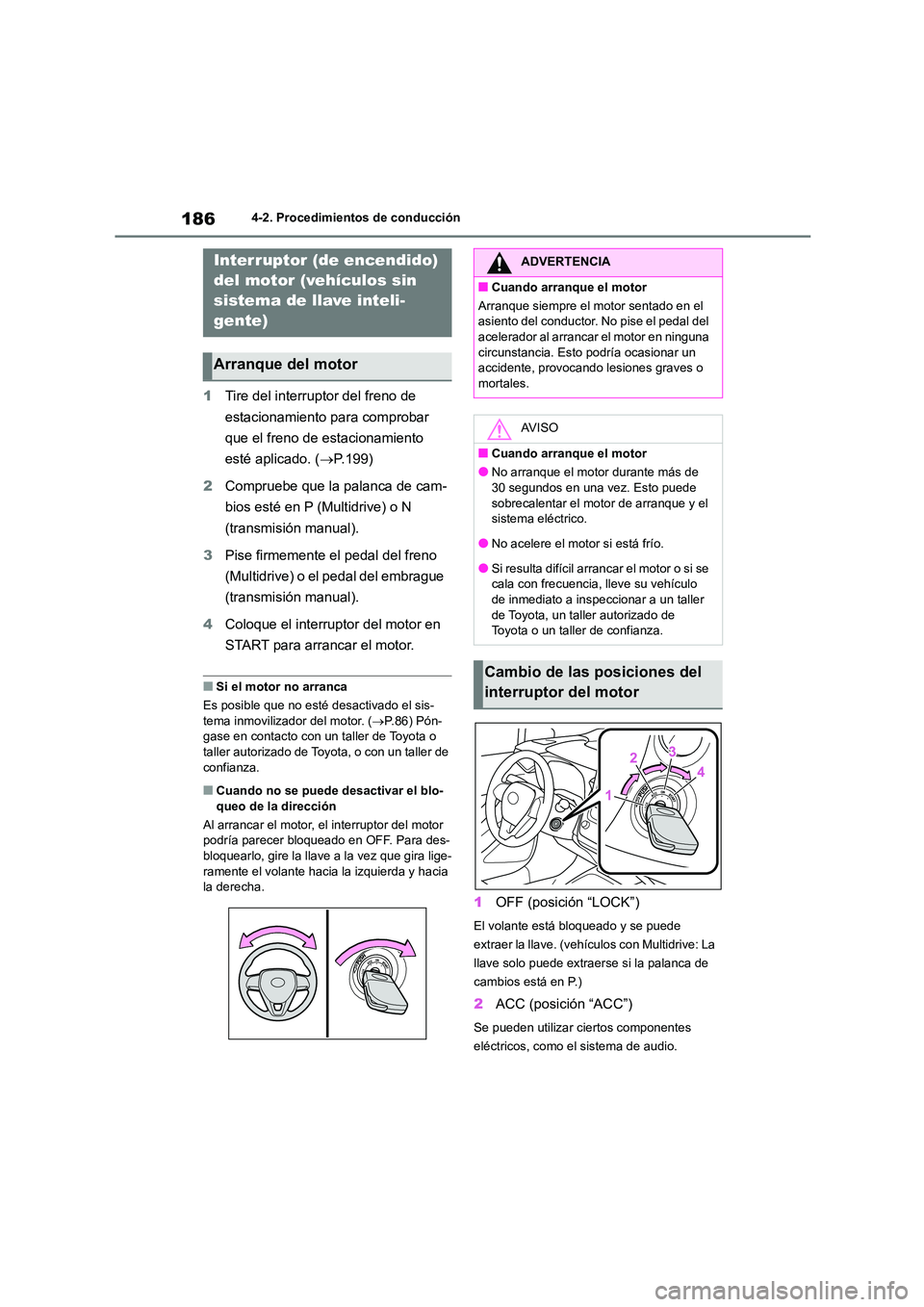

1864-2. Procedimientos de conducción
4-2.Procedimientos de conducción
1Tire del interruptor del freno de
estacionamiento para comprobar
que el freno de estacionamiento
esté aplicado. ( P.199)
2 Compruebe que la palanca de cam-
bios esté en P (Multidrive) o N
(transmisión manual).
3 Pise firmemente el pedal del freno
(Multidrive) o el pedal del embrague
(transmisión manual).
4 Coloque el interruptor del motor en
START para arrancar el motor.
■Si el motor no arranca
Es posible que no esté desactivado el sis-
tema inmovilizador del motor. ( P.86) Pón-
gase en contacto con un taller de Toyota o taller autorizado de Toyota, o con un taller de
confianza.
■Cuando no se puede desactivar el blo-
queo de la dirección
Al arrancar el motor, el interruptor del motor podría parecer bloqueado en OFF. Para des-
bloquearlo, gire la llave a la vez que gira lige-
ramente el volante hacia la izquierda y hacia la derecha.
1 OFF (posición “LOCK”)
El volante está bloqueado y se puede
extraer la llave. (vehículos con Multidrive: La
llave solo puede extraerse si la palanca de
cambios está en P.)
2 ACC (posición “ACC”)
Se pueden utilizar ciertos componentes
eléctricos, como el sistema de audio.
Interruptor (de encendido)
del motor (vehículos sin
sistema de llave inteli-
gente)
Arranque del motor
ADVERTENCIA
■Cuando arranque el motor
Arranque siempre el motor sentado en el
asiento del conductor. No pise el pedal del
acelerador al arrancar el motor en ninguna circunstancia. Esto podría ocasionar un
accidente, provocando lesiones graves o
mortales.
AV I S O
■Cuando arranque el motor
●No arranque el motor durante más de 30 segundos en una vez. Esto puede
sobrecalentar el motor de arranque y el
sistema eléctrico.
●No acelere el motor si está frío.
●Si resulta difícil arrancar el motor o si se
cala con frecuencia, lleve su vehículo de inmediato a inspeccionar a un taller
de Toyota, un taller autorizado de
Toyota o un taller de confianza.
Cambio de las posiciones del
interruptor del motor

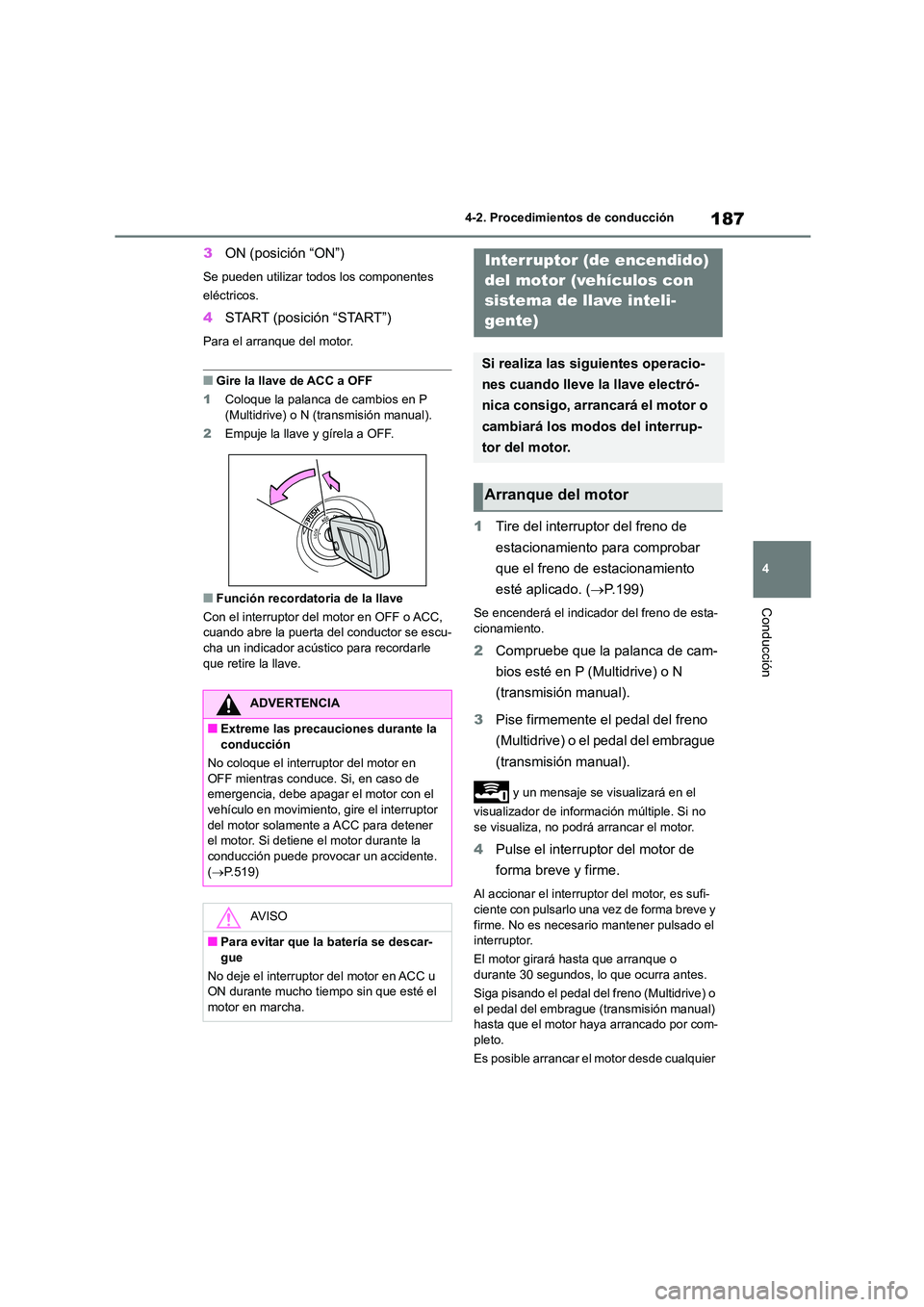

187
4
4-2. Procedimientos de conducción
Conducción
3 ON (posición “ON”)
Se pueden utilizar todos los componentes
eléctricos.
4 START (posición “START”)
Para el arranque del motor.
■Gire la llave de ACC a OFF
1 Coloque la palanca de cambios en P
(Multidrive) o N (transmisión manual).
2 Empuje la llave y gírela a OFF.
■Función recordatoria de la llave
Con el interruptor del motor en OFF o ACC,
cuando abre la puerta del conductor se escu- cha un indicador acústico para recordarle
que retire la llave.
1 Tire del interruptor del freno de
estacionamiento para comprobar
que el freno de estacionamiento
esté aplicado. ( P.199)
Se encenderá el indicador del freno de esta- cionamiento.
2 Compruebe que la palanca de cam-
bios esté en P (Multidrive) o N
(transmisión manual).
3 Pise firmemente el pedal del freno
(Multidrive) o el pedal del embrague
(transmisión manual).
y un mensaje se visualizará en el
visualizador de información múltiple. Si no
se visualiza, no podrá arrancar el motor.
4 Pulse el interruptor del motor de
forma breve y firme.
Al accionar el interruptor del motor, es sufi-
ciente con pulsarlo una vez de forma breve y
firme. No es necesario mantener pulsado el interruptor.
El motor girará hasta que arranque o
durante 30 segundos, lo que ocurra antes.
Siga pisando el pedal del freno (Multidrive) o
el pedal del embrague (transmisión manual) hasta que el motor haya arrancado por com-
pleto.
Es posible arrancar el motor desde cualquier
ADVERTENCIA
■Extreme las precauciones durante la
conducción
No coloque el interruptor del motor en OFF mientras conduce. Si, en caso de
emergencia, debe apagar el motor con el
vehículo en movimiento, gire el interruptor del motor solamente a ACC para detener
el motor. Si detiene el motor durante la
conducción puede provocar un accidente. ( P.519)
AV I S O
■Para evitar que la batería se descar-
gue
No deje el interruptor del motor en ACC u
ON durante mucho tiempo sin que esté el motor en marcha.
Interruptor (de encendido)
del motor (vehículos con
sistema de llave inteli-
gente)
Si realiza las siguientes operacio-
nes cuando lleve la llave electró-
nica consigo, arrancará el motor o
cambiará los modos del interrup-
tor del motor.
Arranque del motor

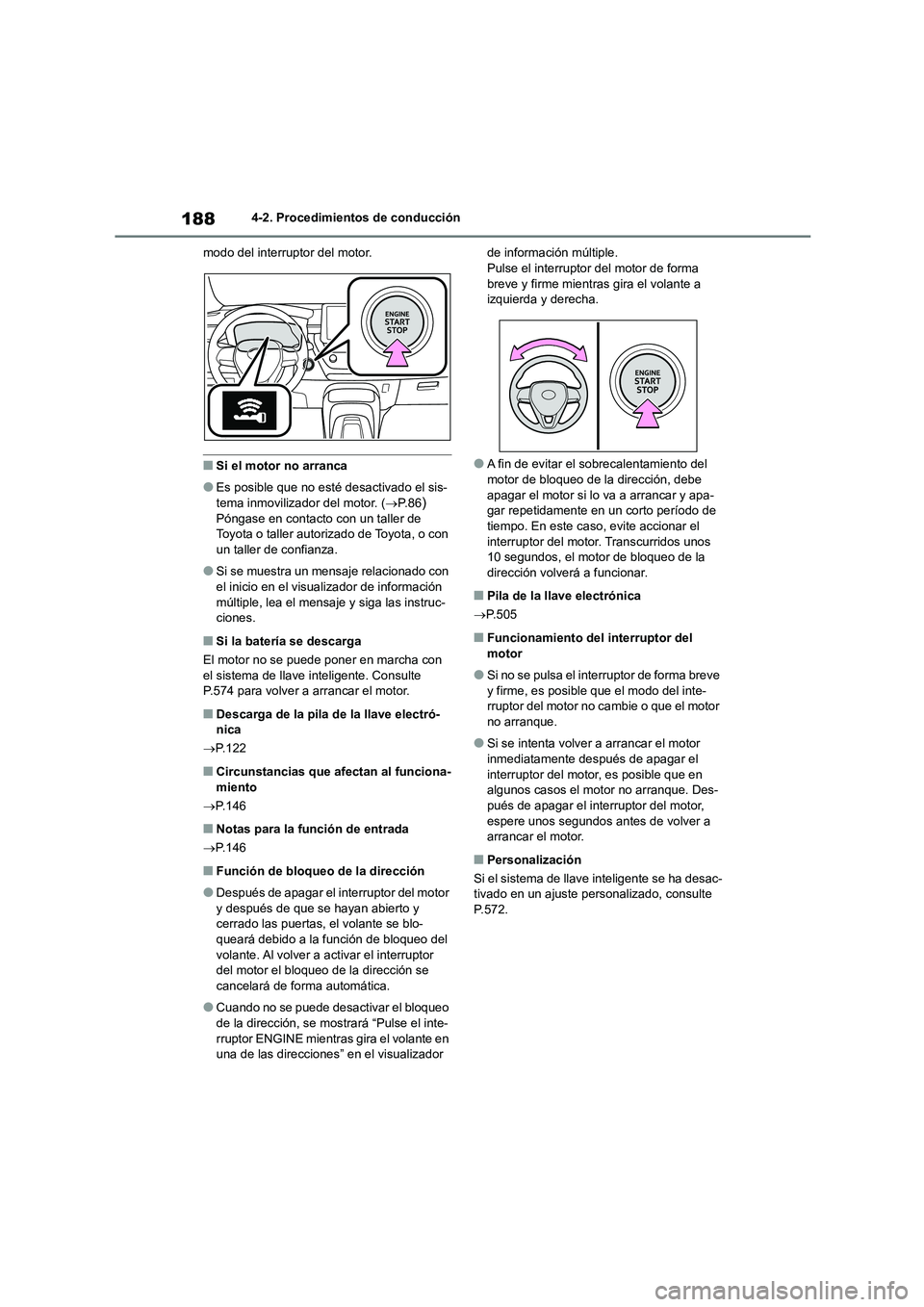

1884-2. Procedimientos de conducción
modo del interruptor del motor.
■Si el motor no arranca
●Es posible que no esté desactivado el sis-
tema inmovilizador del motor. ( P. 8 6)
Póngase en contacto con un taller de Toyota o taller autorizado de Toyota, o con
un taller de confianza.
●Si se muestra un mensaje relacionado con
el inicio en el visualizador de información
múltiple, lea el mensaje y siga las instruc- ciones.
■Si la batería se descarga
El motor no se puede poner en marcha con
el sistema de llave inteligente. Consulte
P.574 para volver a arrancar el motor.
■Descarga de la pila de la llave electró- nica
 P.122
■Circunstancias que afectan al funciona-
miento
 P.146
■Notas para la función de entrada
 P.146
■Función de bloqueo de la dirección
●Después de apagar el interruptor del motor
y después de que se hayan abierto y
cerrado las puertas, el volante se blo- queará debido a la función de bloqueo del
volante. Al volver a activar el interruptor
del motor el bloqueo de la dirección se cancelará de forma automática.
●Cuando no se puede desactivar el bloqueo de la dirección, se mostrará “Pulse el inte-
rruptor ENGINE mientras gira el volante en
una de las direcciones” en el visualizador
de información múltiple. Pulse el interruptor del motor de forma
breve y firme mientras gira el volante a
izquierda y derecha.
●A fin de evitar el sobrecalentamiento del
motor de bloqueo de la dirección, debe
apagar el motor si lo va a arrancar y apa- gar repetidamente en un corto período de
tiempo. En este caso, evite accionar el
interruptor del motor. Transcurridos unos 10 segundos, el motor de bloqueo de la
dirección volverá a funcionar.
■Pila de la llave electrónica
 P. 5 0 5
■Funcionamiento del interruptor del
motor
●Si no se pulsa el interruptor de forma breve
y firme, es posible que el modo del inte- rruptor del motor no cambie o que el motor
no arranque.
●Si se intenta volver a arrancar el motor
inmediatamente después de apagar el
interruptor del motor, es posible que en algunos casos el motor no arranque. Des-
pués de apagar el interruptor del motor,
espere unos segundos antes de volver a arrancar el motor.
■Personalización
Si el sistema de llave inteligente se ha desac-
tivado en un ajuste per sonalizado, consulte
P.572.
