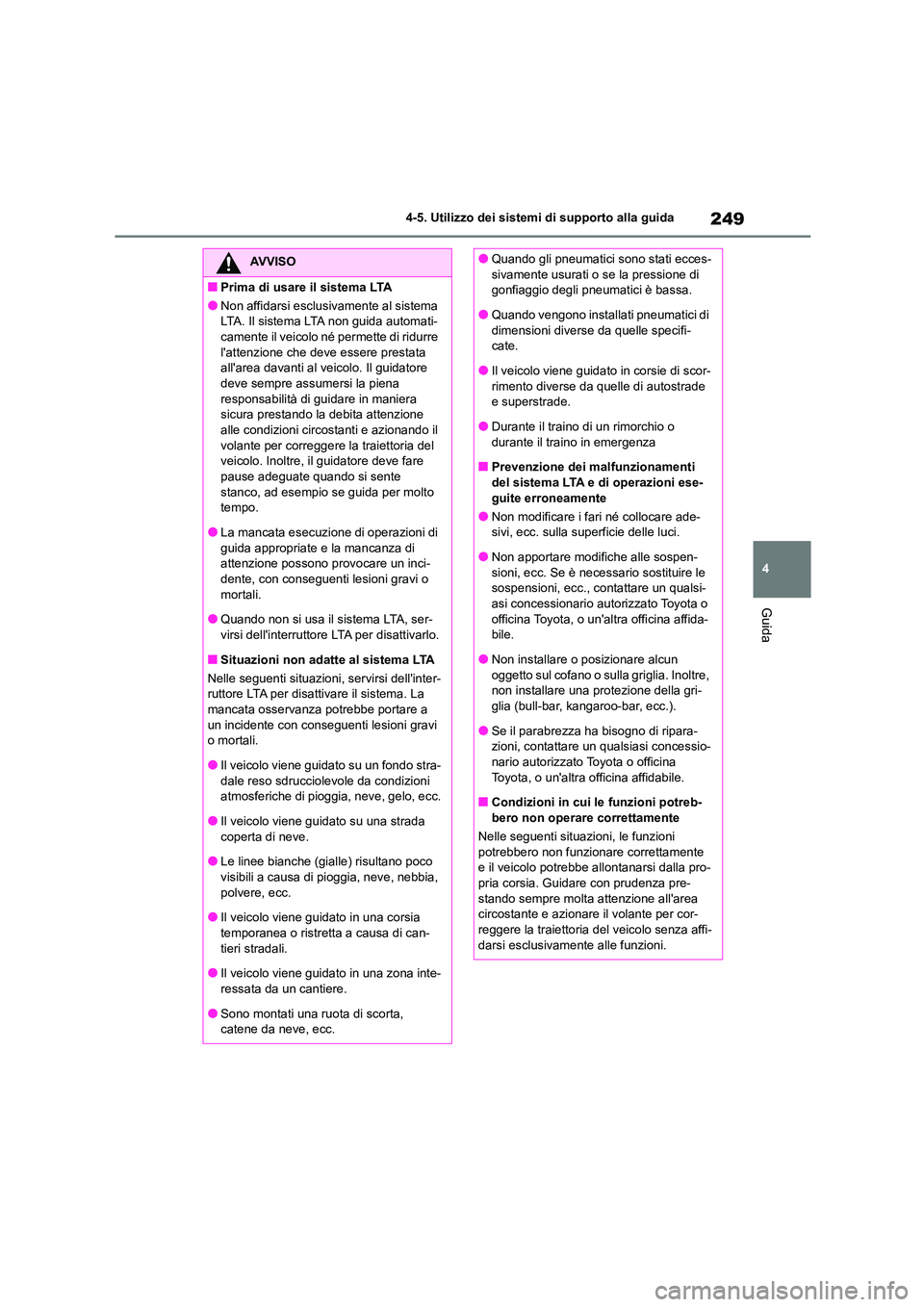

249
4
4-5. Utilizzo dei sistemi di supporto alla guida
Guida
AVVISO
■Prima di usare il sistema LTA
●Non affidarsi esclusivamente al sistema
LTA. Il sistema LTA non guida automati-
camente il veicolo né permette di ridurre l'attenzione che deve essere prestata
all'area davanti al veicolo. Il guidatore
deve sempre assumersi la piena responsabilità di guidare in maniera
sicura prestando la debita attenzione
alle condizioni circostanti e azionando il volante per correggere la traiettoria del
veicolo. Inoltre, il guidatore deve fare
pause adeguate quando si sente stanco, ad esempio se guida per molto
tempo.
●La mancata esecuzi one di operazioni di guida appropriate e la mancanza di
attenzione possono provocare un inci-
dente, con conseguenti lesioni gravi o mortali.
●Quando non si usa il sistema LTA, ser-
virsi dell'interruttore LTA per disattivarlo.
■Situazioni non adatte al sistema LTA
Nelle seguenti situazioni , servirsi dell'inter-
ruttore LTA per disattivare il sistema. La
mancata osservanza potrebbe portare a
un incidente con conseguenti lesioni gravi o mortali.
●Il veicolo viene guidato su un fondo stra-
dale reso sdrucciolevole da condizioni atmosferiche di pioggi a, neve, gelo, ecc.
●Il veicolo viene guidato su una strada
coperta di neve.
●Le linee bianche (gialle) risultano poco
visibili a causa di pioggia, neve, nebbia,
polvere, ecc.
●Il veicolo viene guidato in una corsia
temporanea o ristretta a causa di can-
tieri stradali.
●Il veicolo viene guidato in una zona inte-
ressata da un cantiere.
●Sono montati una ruota di scorta, catene da neve, ecc.
●Quando gli pneumatici sono stati ecces-
sivamente usurati o se la pressione di
gonfiaggio degli pneumatici è bassa.
●Quando vengono installati pneumatici di
dimensioni divers e da quelle specifi-
cate.
●Il veicolo viene guidato in corsie di scor-
rimento diverse da quelle di autostrade
e superstrade.
●Durante il traino di un rimorchio o durante il traino in emergenza
■Prevenzione dei malfunzionamenti
del sistema LTA e di operazioni ese- guite erroneamente
●Non modificare i fari né collocare ade-
sivi, ecc. sulla superficie delle luci.
●Non apportare modifiche alle sospen- sioni, ecc. Se è necessario sostituire le
sospensioni, ecc., contattare un qualsi-
asi concessionario autorizzato Toyota o officina Toyota, o un'altra officina affida-
bile.
●Non installare o posizionare alcun oggetto sul cofano o sulla griglia. Inoltre,
non installare una protezione della gri-
glia (bull-bar, kangaroo-bar, ecc.).
●Se il parabrezza ha bisogno di ripara-
zioni, contattare un qualsiasi concessio-
nario autorizzato Toyota o officina Toyota, o un'altra officina affidabile.
■Condizioni in cui le funzioni potreb-
bero non operare correttamente
Nelle seguenti situazioni, le funzioni potrebbero non funzionare correttamente
e il veicolo potrebbe allontanarsi dalla pro-
pria corsia. Guidare con prudenza pre- stando sempre molta attenzione all'area
circostante e azionare il volante per cor-
reggere la traiettoria del veicolo senza affi- darsi esclusivamente alle funzioni.

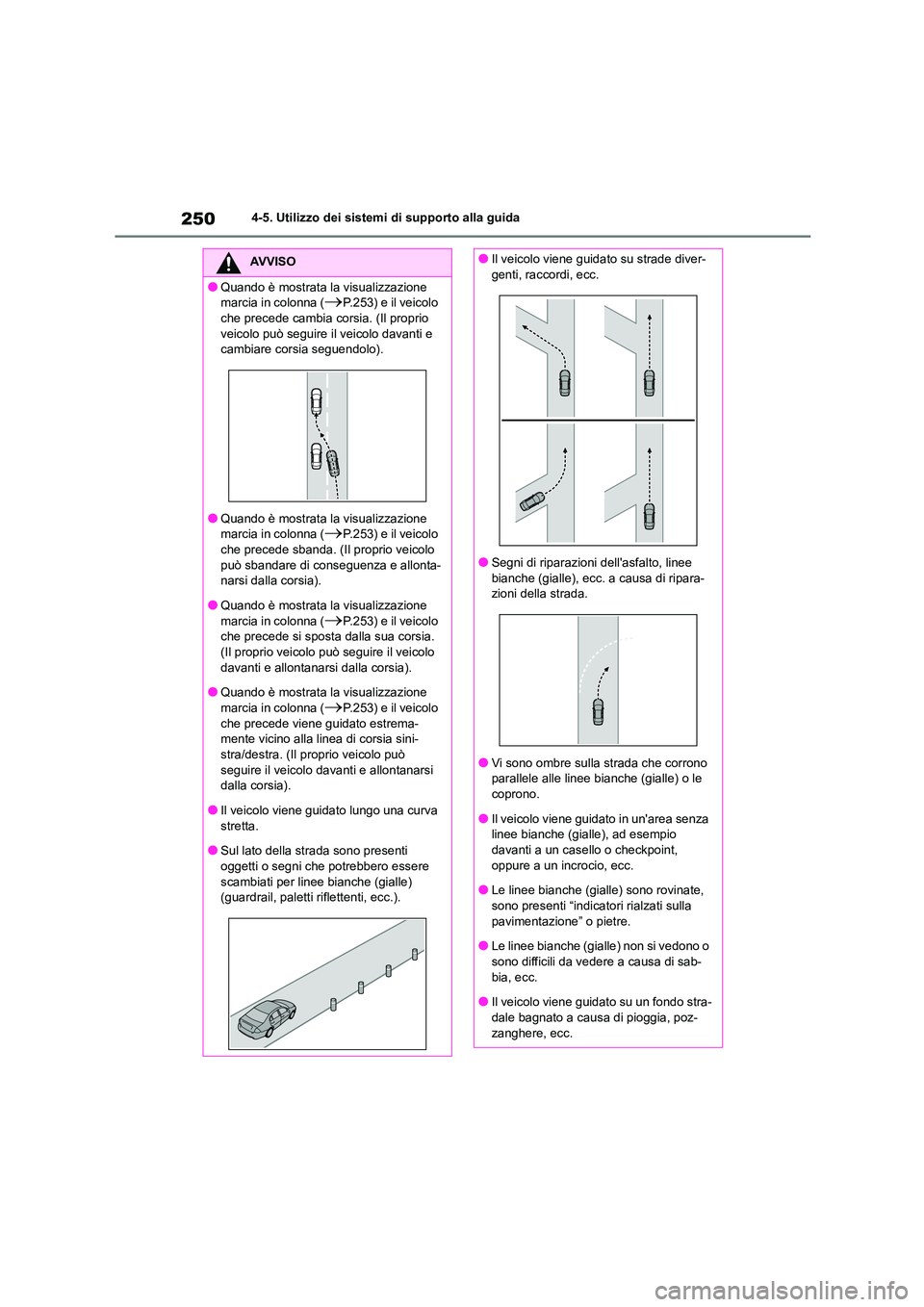

2504-5. Utilizzo dei sistemi di supporto alla guida
AVVISO
●Quando è mostrata la visualizzazione
marcia in colonna (P.253) e il veicolo
che precede cambia corsia. (Il proprio veicolo può seguire il veicolo davanti e
cambiare corsia seguendolo).
●Quando è mostrata la visualizzazione
marcia in colonna (P.253) e il veicolo
che precede sbanda. (Il proprio veicolo può sbandare di conseguenza e allonta-
narsi dalla corsia).
●Quando è mostrata la visualizzazione marcia in colonna (P.253) e il veicolo
che precede si sposta dalla sua corsia.
(Il proprio veicolo può seguire il veicolo davanti e allontanarsi dalla corsia).
●Quando è mostrata la visualizzazione
marcia in colonna (P.253) e il veicolo
che precede viene guidato estrema- mente vicino alla linea di corsia sini-
stra/destra. (Il proprio veicolo può
seguire il veicolo davanti e allontanarsi dalla corsia).
●Il veicolo viene guidato lungo una curva
stretta.
●Sul lato della strada sono presenti
oggetti o segni che potrebbero essere
scambiati per linee bianche (gialle) (guardrail, paletti riflettenti, ecc.).
●Il veicolo viene guidato su strade diver-
genti, raccordi, ecc.
●Segni di riparazioni dell'asfalto, linee
bianche (gialle), ecc. a causa di ripara- zioni della strada.
●Vi sono ombre sulla strada che corrono
parallele alle linee bianche (gialle) o le coprono.
●Il veicolo viene guidato in un'area senza
linee bianche (gialle), ad esempio davanti a un casello o checkpoint,
oppure a un incrocio, ecc.
●Le linee bianche (gialle) sono rovinate, sono presenti “indicatori rialzati sulla
pavimentazione” o pietre.
●Le linee bianche (gialle) non si vedono o sono difficili da vede re a causa di sab-
bia, ecc.
●Il veicolo viene guidato su un fondo stra- dale bagnato a causa di pioggia, poz-
zanghere, ecc.

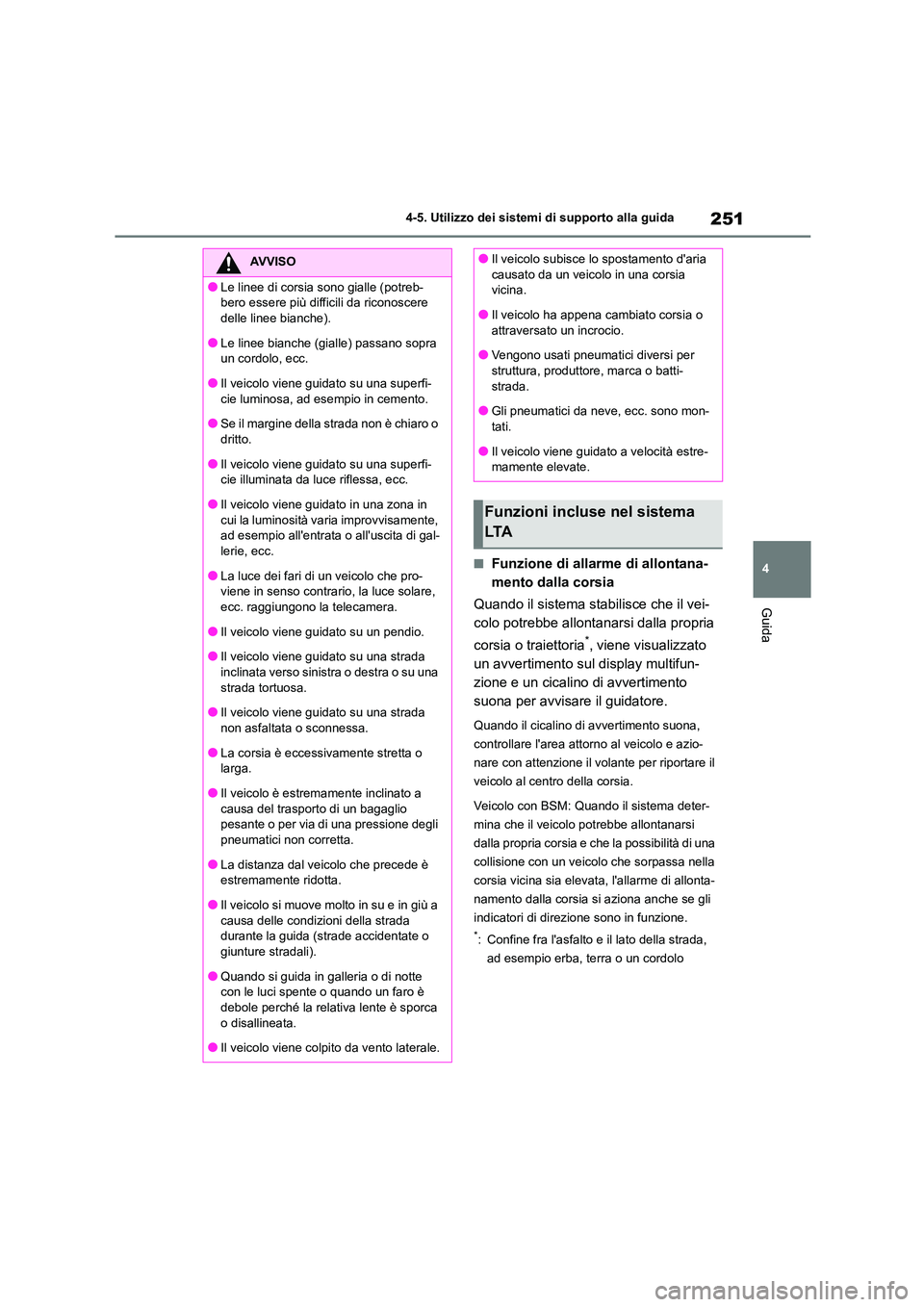

251
4
4-5. Utilizzo dei sistemi di supporto alla guida
Guida
■Funzione di allarme di allontana-
mento dalla corsia
Quando il sistema stabilisce che il vei-
colo potrebbe allontanarsi dalla propria
corsia o traiettoria*, viene visualizzato
un avvertimento su l display multifun-
zione e un cicalino di avvertimento
suona per avvisare il guidatore.
Quando il cicalino di avvertimento suona,
controllare l'area attorno al veicolo e azio-
nare con attenzione il volante per riportare il
veicolo al centro della corsia.
Veicolo con BSM: Quando il sistema deter-
mina che il veicolo potrebbe allontanarsi
dalla propria corsia e che la possibilità di una
collisione con un veicolo che sorpassa nella
corsia vicina sia elevata, l'allarme di allonta-
namento dalla corsia si aziona anche se gli
indicatori di direzione sono in funzione.
*: Confine fra l'asfalto e il lato della strada,
ad esempio erba, terra o un cordolo
AVVISO
●Le linee di corsia sono gialle (potreb-
bero essere più diff icili da riconoscere
delle linee bianche).
●Le linee bianche (gialle) passano sopra
un cordolo, ecc.
●Il veicolo viene guidato su una superfi- cie luminosa, ad esempio in cemento.
●Se il margine della strada non è chiaro o
dritto.
●Il veicolo viene guidato su una superfi-
cie illuminata da luce riflessa, ecc.
●Il veicolo viene guidato in una zona in cui la luminosità varia improvvisamente,
ad esempio all'entrata o all'uscita di gal-
lerie, ecc.
●La luce dei fari di un veicolo che pro-
viene in senso contrario, la luce solare,
ecc. raggiungono la telecamera.
●Il veicolo viene guidato su un pendio.
●Il veicolo viene guidato su una strada
inclinata verso sinistra o destra o su una strada tortuosa.
●Il veicolo viene guidato su una strada
non asfaltata o sconnessa.
●La corsia è eccessivamente stretta o larga.
●Il veicolo è estremamente inclinato a
causa del trasporto di un bagaglio pesante o per via di una pressione degli
pneumatici non corretta.
●La distanza dal veicolo che precede è estremamente ridotta.
●Il veicolo si muove molto in su e in giù a
causa delle condizi oni della strada durante la guida (strade accidentate o
giunture stradali).
●Quando si guida in galleria o di notte con le luci spente o quando un faro è
debole perché la relativa lente è sporca
o disallineata.
●Il veicolo viene colpito da vento laterale.
●Il veicolo subisce lo spostamento d'aria
causato da un veicolo in una corsia
vicina.
●Il veicolo ha appena cambiato corsia o
attraversato un incrocio.
●Vengono usati pneumatici diversi per struttura, produttore, marca o batti-
strada.
●Gli pneumatici da neve, ecc. sono mon-
tati.
●Il veicolo viene guidato a velocità estre-
mamente elevate.
Funzioni incluse nel sistema
LTA

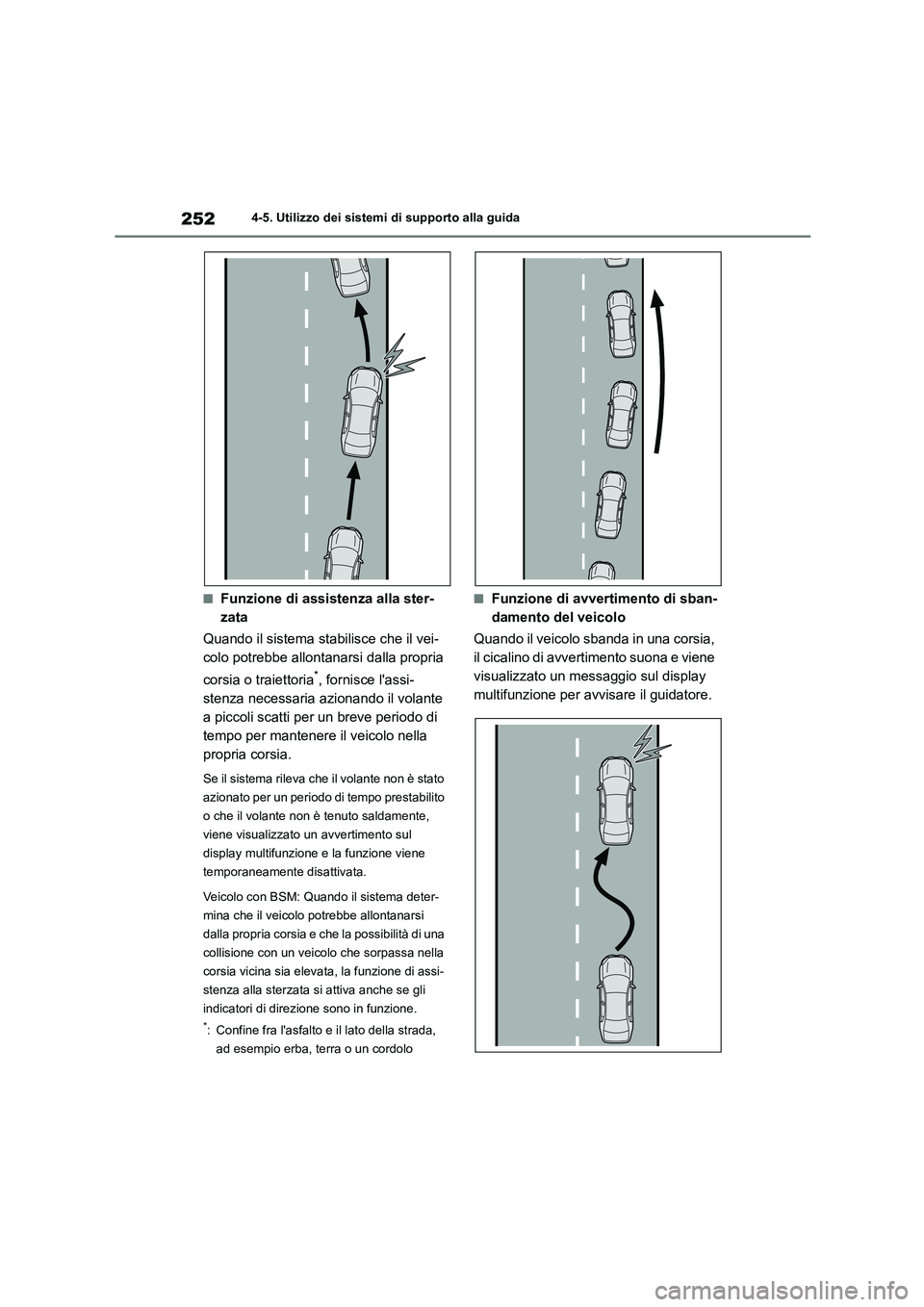

2524-5. Utilizzo dei sistemi di supporto alla guida
■Funzione di assistenza alla ster-
zata
Quando il sistema stabilisce che il vei-
colo potrebbe allontanarsi dalla propria
corsia o traiettoria*, fornisce l'assi-
stenza necessaria azionando il volante
a piccoli scatti per un breve periodo di
tempo per mantenere il veicolo nella
propria corsia.
Se il sistema rileva che il volante non è stato
azionato per un periodo di tempo prestabilito
o che il volante non è tenuto saldamente,
viene visualizzato un avvertimento sul
display multifunzione e la funzione viene
temporaneamente disattivata.
Veicolo con BSM: Quando il sistema deter-
mina che il veicolo potrebbe allontanarsi
dalla propria corsia e che la possibilità di una
collisione con un veicolo che sorpassa nella
corsia vicina sia elevat a, la funzione di assi-
stenza alla sterzata si attiva anche se gli
indicatori di direzi one sono in funzione.
*: Confine fra l'asfalto e il lato della strada,
ad esempio erba, terra o un cordolo
■Funzione di avvertimento di sban-
damento del veicolo
Quando il veicolo sbanda in una corsia,
il cicalino di avvertimento suona e viene
visualizzato un messa ggio sul display
multifunzione per avvisare il guidatore.

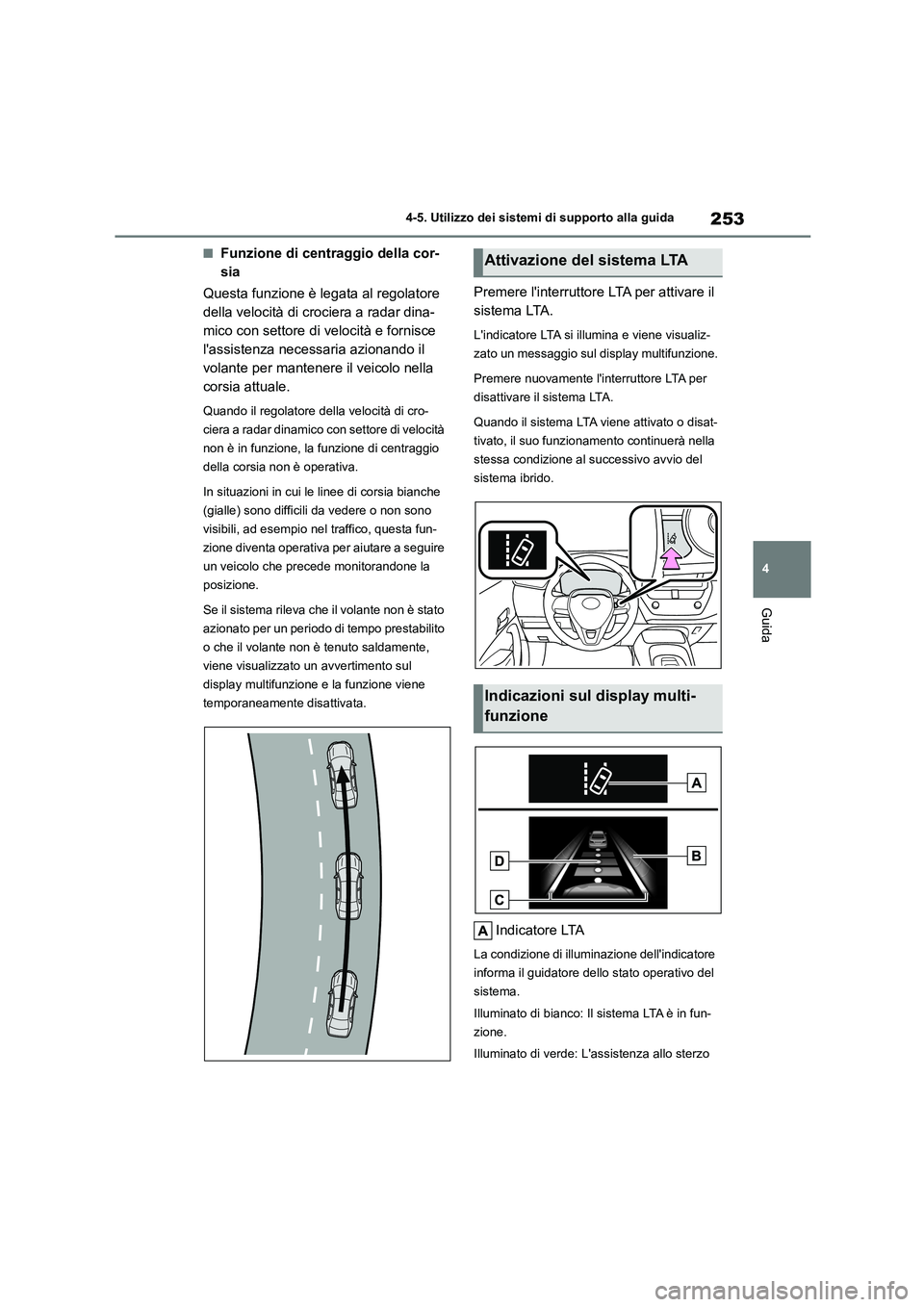

253
4
4-5. Utilizzo dei sistemi di supporto alla guida
Guida
■Funzione di centraggio della cor-
sia
Questa funzione è legata al regolatore
della velocità di crociera a radar dina-
mico con settore di velocità e fornisce
l'assistenza necessaria azionando il
volante per mantenere il veicolo nella
corsia attuale.
Quando il regolatore della velocità di cro-
ciera a radar dinamico con settore di velocità
non è in funzione, la funzione di centraggio
della corsia non è operativa.
In situazioni in cui le linee di corsia bianche
(gialle) sono difficili da vedere o non sono
visibili, ad esempio nel traffico, questa fun-
zione diventa operativa per aiutare a seguire
un veicolo che precede monitorandone la
posizione.
Se il sistema rileva che il volante non è stato
azionato per un periodo di tempo prestabilito
o che il volante non è tenuto saldamente,
viene visualizzato un avvertimento sul
display multifunzione e la funzione viene
temporaneamente disattivata.
Premere l'interruttore LTA per attivare il
sistema LTA.
L'indicatore LTA si il lumina e viene visualiz-
zato un messaggio sul display multifunzione.
Premere nuovamente l'interruttore LTA per
disattivare il sistema LTA.
Quando il sistema LTA viene attivato o disat-
tivato, il suo funzionamento continuerà nella
stessa condizione al su ccessivo avvio del
sistema ibrido.
Indicatore LTA
La condizione di illuminazione dell'indicatore
informa il guidatore dello stato operativo del
sistema.
Illuminato di bianco: Il sistema LTA è in fun-
zione.
Illuminato di verde: L'assistenza allo sterzo
Attivazione del sistema LTA
Indicazioni sul display multi-
funzione

2544-5. Utilizzo dei sistemi di supporto alla guida
della funzione di assistenza alla sterzata o la
funzione di centraggio della corsia è opera-
tiva.
Lampeggiante arancione: La funzione di
allarme di allontanamento dalla corsia è
operativa.
Visualizzazione funzionamento del
supporto operativo del volante
Visualizzato quando il display multifunzione
viene commutato alla schermata di informa-
zioni dei sistemi di supporto alla guida.
Indica che l'assistenza allo sterzo della fun-
zione di assistenza alla sterzata o la fun-
zione di centraggio della corsia è operativa.
Entrambi i lati esterni della corsia sono
visualizzati: Indica che l'assistenza allo
sterzo della funzione di centraggio della cor-
sia è operativa.
Un solo lato esterno della corsia è visualiz-
zato: Indica che l'assist enza allo sterzo della
funzione di assistenza alla sterzata è opera-
tiva.
Entrambi i lati esterni della corsia lampeg-
giano: Avverte il guidatore che è necessario
il suo contributo per rimanere al centro della
corsia (funzione di centraggio della corsia).
Visualizzazione della funzione di
allarme di allontanamento dalla cor-
sia
Visualizzato quando il display multifunzione
viene commutato alla schermata di informa-
zioni dei sistemi di supporto alla guida.
L'interno delle linee visualizzate è
bianco
Indica che il sistema sta riconoscendo
le linee bianche (gialle) o il lato della
strada*. Quando il veicolo si allontana
dalla propria corsia, la linea bianca
visualizzata sul lato da cui il veicolo si
allontana diviene arancione lampeg-
giante.
L'interno delle linee visualizzate è
nero
Indica che il sistema non è in grado di
riconoscere le linee bianche (gialle) o il
lato della strada* o è temporaneamente
disinserito.
*: Confine fra l'asfalto e il lato della strada,
ad esempio erba, terra o un cordolo
Visualizzazione marcia in colonna
Visualizzato quando il display multifunzione
viene commutato alla schermata di informa-
zioni dei sistemi di supporto alla guida.
Indica che l'assistenza alla sterzata della

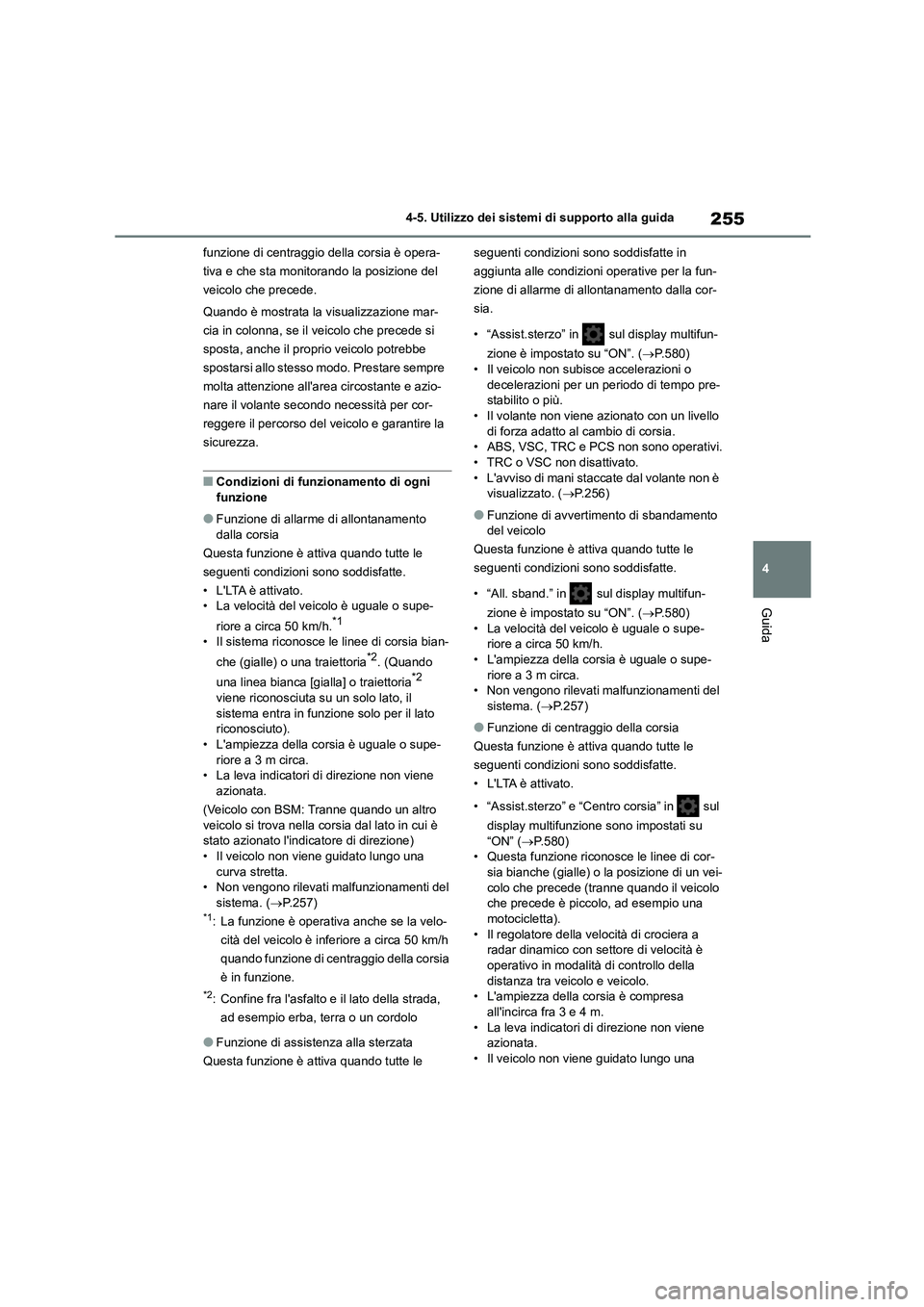

255
4
4-5. Utilizzo dei sistemi di supporto alla guida
Guida
funzione di centraggio della corsia è opera-
tiva e che sta monitorando la posizione del
veicolo che precede.
Quando è mostrata la visualizzazione mar-
cia in colonna, se il veicolo che precede si
sposta, anche il proprio veicolo potrebbe
spostarsi allo stesso modo. Prestare sempre
molta attenzione all'area circostante e azio-
nare il volante secondo necessità per cor-
reggere il percorso del veicolo e garantire la
sicurezza.
■Condizioni di funzionamento di ogni
funzione
●Funzione di allarme di allontanamento
dalla corsia
Questa funzione è attiva quando tutte le
seguenti condizioni sono soddisfatte.
• L'LTA è attivato.
• La velocità del veicolo è uguale o supe-
riore a circa 50 km/h.*1
• Il sistema riconosce le linee di corsia bian-
che (gialle) o una traiettoria*2. (Quando
una linea bianca [gialla] o traiettoria*2 viene riconosciuta su un solo lato, il
sistema entra in funzione solo per il lato
riconosciuto). • L'ampiezza della corsia è uguale o supe-
riore a 3 m circa.
• La leva indicatori di direzione non viene azionata.
(Veicolo con BSM: Tranne quando un altro
veicolo si trova nella corsia dal lato in cui è
stato azionato l'indicatore di direzione) • Il veicolo non viene guidato lungo una
curva stretta.
• Non vengono rilevati malfunzionamenti del sistema. ( P.257)*1: La funzione è operativa anche se la velo-
cità del veicolo è inferiore a circa 50 km/h
quando funzione di centraggio della corsia
è in funzione.
*2: Confine fra l'asfalto e il lato della strada,
ad esempio erba, terra o un cordolo
●Funzione di assistenza alla sterzata
Questa funzione è attiva quando tutte le
seguenti condizioni sono soddisfatte in
aggiunta alle condizioni operative per la fun-
zione di allarme di allontanamento dalla cor-
sia.
• “Assist.sterzo” in sul display multifun-
zione è impostato su “ON”. ( P.580)
• Il veicolo non subisce accelerazioni o
decelerazioni per un periodo di tempo pre- stabilito o più.
• Il volante non viene azionato con un livello
di forza adatto al cambio di corsia. • ABS, VSC, TRC e PCS non sono operativi.
• TRC o VSC non disattivato.
• L'avviso di mani staccate dal volante non è visualizzato. ( P.256)
●Funzione di avvertimento di sbandamento del veicolo
Questa funzione è attiva quando tutte le
seguenti condizioni sono soddisfatte.
• “All. sband.” in sul display multifun-
zione è impostato su “ON”. ( P.580) • La velocità del veicolo è uguale o supe-
riore a circa 50 km/h.
• L'ampiezza della corsia è uguale o supe- riore a 3 m circa.
• Non vengono rilevati malfunzionamenti del
sistema. ( P.257)
●Funzione di centraggio della corsia
Questa funzione è attiva quando tutte le
seguenti condizioni sono soddisfatte.
• L'LTA è attivato.
• “Assist.sterzo” e “Centro corsia” in sul
display multifunzione sono impostati su
“ON” ( P.580) • Questa funzione riconosce le linee di cor-
sia bianche (gialle) o la posizione di un vei-
colo che precede (tranne quando il veicolo che precede è piccolo, ad esempio una
motocicletta).
• Il regolatore della velocità di crociera a radar dinamico con settore di velocità è
operativo in modalità di controllo della
distanza tra veicolo e veicolo. • L'ampiezza della corsia è compresa
all'incirca fra 3 e 4 m.
• La leva indicatori di direzione non viene azionata.
• Il veicolo non viene guidato lungo una

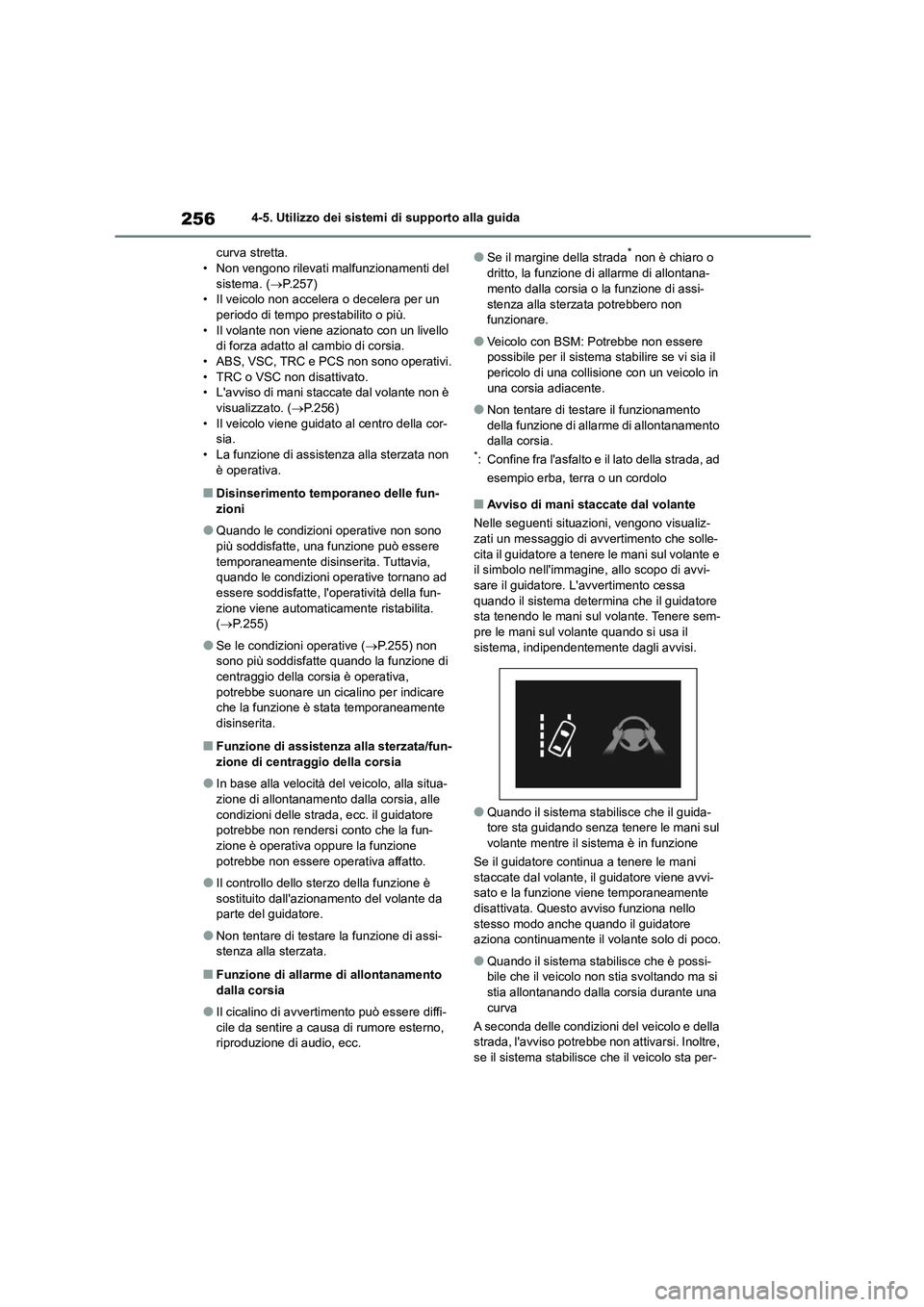

2564-5. Utilizzo dei sistemi di supporto alla guida
curva stretta. • Non vengono rilevati malfunzionamenti del
sistema. ( P.257)
• Il veicolo non accelera o decelera per un periodo di tempo prestabilito o più.
• Il volante non viene azionato con un livello
di forza adatto al cambio di corsia. • ABS, VSC, TRC e PCS non sono operativi.
• TRC o VSC non disattivato.
• L'avviso di mani staccate dal volante non è visualizzato. ( P.256)
• Il veicolo viene guidato al centro della cor-
sia.
• La funzione di assistenza alla sterzata non è operativa.
■Disinserimento temporaneo delle fun-
zioni
●Quando le condizioni operative non sono
più soddisfatte, una funzione può essere
temporaneamente disinserita. Tuttavia, quando le condizioni operative tornano ad
essere soddisfatte, l'operatività della fun-
zione viene automaticamente ristabilita. ( P.255)
●Se le condizioni operative (P.255) non sono più soddisfatte quando la funzione di
centraggio della corsia è operativa,
potrebbe suonare un cicalino per indicare che la funzione è stata temporaneamente
disinserita.
■Funzione di assistenza alla sterzata/fun-
zione di centraggio della corsia
●In base alla velocità del veicolo, alla situa-
zione di allontanamento dalla corsia, alle condizioni delle strada, ecc. il guidatore
potrebbe non rendersi conto che la fun-
zione è operativa oppure la funzione potrebbe non essere operativa affatto.
●Il controllo dello sterzo della funzione è sostituito dall'aziona mento del volante da
parte del guidatore.
●Non tentare di testare la funzione di assi-
stenza alla sterzata.
■Funzione di allarme di allontanamento
dalla corsia
●Il cicalino di avvertim ento può essere diffi-
cile da sentire a causa di rumore esterno, riproduzione di audio, ecc.
●Se il margine della strada* non è chiaro o
dritto, la funzione di allarme di allontana-
mento dalla corsia o la funzione di assi-
stenza alla sterzata potrebbero non funzionare.
●Veicolo con BSM: Potrebbe non essere possibile per il sistema stabilire se vi sia il
pericolo di una collisi one con un veicolo in
una corsia adiacente.
●Non tentare di testare il funzionamento
della funzione di allarme di allontanamento dalla corsia.*: Confine fra l'asfalto e il lato della strada, ad
esempio erba, terra o un cordolo
■Avviso di mani staccate dal volante
Nelle seguenti situaz ioni, vengono visualiz- zati un messaggio di avvertimento che solle-
cita il guidatore a tenere le mani sul volante e
il simbolo nell'immagine, allo scopo di avvi- sare il guidatore. L'avvertimento cessa
quando il sistema determina che il guidatore
sta tenendo le mani sul volante. Tenere sem- pre le mani sul volante quando si usa il
sistema, indipendentemente dagli avvisi.
●Quando il sistema stabilisce che il guida- tore sta guidando senza tenere le mani sul
volante mentre il sistema è in funzione
Se il guidatore continua a tenere le mani
staccate dal volante, il guidatore viene avvi- sato e la funzione viene temporaneamente
disattivata. Questo avviso funziona nello
stesso modo anche quando il guidatore aziona continuamente il volante solo di poco.
●Quando il sistema stabilisce che è possi-bile che il veicolo non stia svoltando ma si
stia allontanando dalla corsia durante una
curva
A seconda delle condizioni del veicolo e della strada, l'avviso potrebbe non attivarsi. Inoltre,
se il sistema stabilisce che il veicolo sta per-

257
4
4-5. Utilizzo dei sistemi di supporto alla guida
Guida
correndo una curva, gli avvisi si verificano prima rispetto alla percorrenza di una strada
diritta.
●Quando il sistema stabilisce che il guida-
tore sta guidando senza tenere le mani sul
volante mentre l'assistenza allo sterzo della funzione di assistenza alla sterzata è
operativa.
Se il guidatore continua a tenere le mani
staccate dal volante e l' assistenza allo sterzo è operativa, suona un cicalino e il guidatore
riceve un avviso. Ogni volta che il cicalino
suona, la durata del cicalino si allunga.
■Funzione di avvertimento di sbanda-
mento del veicolo
Se mentre la funzione di avviso di sbanda- mento del veicolo è attiva il sistema stabilisce
che il veicolo sta sbandando, un cicalino
suona e sul display multifunzione vengono visualizzati contemporaneamente un mes-
saggio di avviso che so llecita il guidatore a
riposare e il simbolo mostrato in figura.
A seconda delle condizioni del veicolo e della
strada, l'avviso pot rebbe non attivarsi.
■Messaggio di avvertimento
Se il seguente messaggio di avvertimento viene visualizzato sul display multifunzione e
l'indicatore LTA si illumina di arancione,
seguire la procedura di risoluzione dei pro- blemi appropriata. Inoltre, se viene visualiz-
zato un messaggio di avvertimento diverso,
seguire le istruzioni visualizzate sullo schermo.
●“Anomalia LTA Recarsi dal concessionario”
Il sistema potrebbe non stare funzionando correttamente. Fare ispezionare il veicolo da
un qualsiasi concessionario autorizzato
Toyota o officina Toyota, o un'altra officina affidabile.
●“LTA non disponibile”
Il sistema è temporaneamente disinserito a causa di un malfunzi onamento di un sensore
diverso dalla telecamera anteriore. Disatti-
vare il sistema LTA, attendere qualche istante, quindi riattivare il sistema LTA.
●“LTA non disponibile alla velocità attuale”
La funzione non può essere utilizzata in quanto la velocità del veicolo supera l'inter-
vallo operativo del sistema LTA. Guidare più
lentamente.
■Personalizzazione
Le impostazioni della funzione possono
essere modificate. ( P.580)

2584-5. Utilizzo dei sistemi di supporto alla guida
*: Se presente
■Display strumenti
Display multifunzione
Velocità impostata
Indicatori
■Interruttori di funzionamento
Interruttore della distanza tra vei-
colo e veicolo
Interruttore “+RES”
Interruttore principale regolatore
della velocità di crociera
Interruttore Cancel
Interruttore “-SET”
Regolatore della velocità di
crociera a radar dinamico
con settore di velocità*
In modalità di controllo della
distanza tra veicolo e veicolo, il
veicolo accelera, decelera e si
arresta automaticamente in base
alle variazioni di velocità del vei-
colo che precede anche se il
pedale acceleratore non viene pre-
muto. In modalità di controllo
velocità costante, il veicolo pro-
cede a una velocità fissa.
Utilizzare il regolatore della velo-
cità di crociera a radar dinamico
con settore di velocità su super-
strade e autostrade.
 Modalità di controllo della distanza
tra veicolo e veicolo ( P.260)
 Modalità di controllo velocità
costante ( P.265)
Componenti del sistema
AVVISO
■Prima di utilizzare il regolatore della velocità di crociera a radar dinamico
con settore di velocità
●La guida sicura è di esclusiva responsa-
bilità del guidatore. Non affidarsi esclu- sivamente al sistema e guidare in modo
sicuro prestando sempre la debita atten-
zione all'area circostante.
●Il regolatore della velocità di crociera a
radar dinamico con settore di velocità
fornisce assistenza alla guida per ridurre la pressione sul guidatore. Tutta-
via esistono dei limiti all'assistenza for-
nita.
Leggere le condizioni seguenti con atten- zione. Non fare eccessivo affidamento su
questo sistema e guidare sempre con
attenzione.
• Quando il sensore potrebbe non rilevare correttamente il veicolo che precede:
P.268
